CONCOURS D'ADMISSION 2008
filière PC

(Durée : 4 heures)
L'utilisation des calculatrices est autorisée pour cette épreuve.

Les circuits intégrés ont révolutionné la conception des ordinateurs en réduisant considérablement l'espace occupé et le temps de calcul. De la même façon, la miniaturisation de systèmes permettant le contrôle d'écoulements de fluides devrait conduire à une automatisation parallèle et rapide d'une grande variété de réactions chimiques ou de manipulations biologiques. L'objectif de ce que l'on appelle la microfluidique est la réalisation de véritables « laboratoires sur puce . Mais la mise en mouvement et la manipulation de très petits volumes de fluide peut faire apparaître des phénomènes physiques peu courants à une échelle macroscopique.

Le but de ce problème est d'étudier quelques aspects de ces phénomènes. Dans la partie I, nous nous intéresserons à l'hydrodynamique de l'écoulement d'un ou de plusieurs liquides dans des micro-canaux. La partie II visera à mettre en évidence une analogie électrique des canaux ou réseaux de micro-canaux et envisagera deux applications pratiques. Dans la partie III, nous étudierons l'influence de l'écoulement de liquide en micro-canal sur la diffusion d'espèces moléculaires.

Formulaire : Équation de Navier-Stokes d'un fluide newtonien visqueux incompressible :

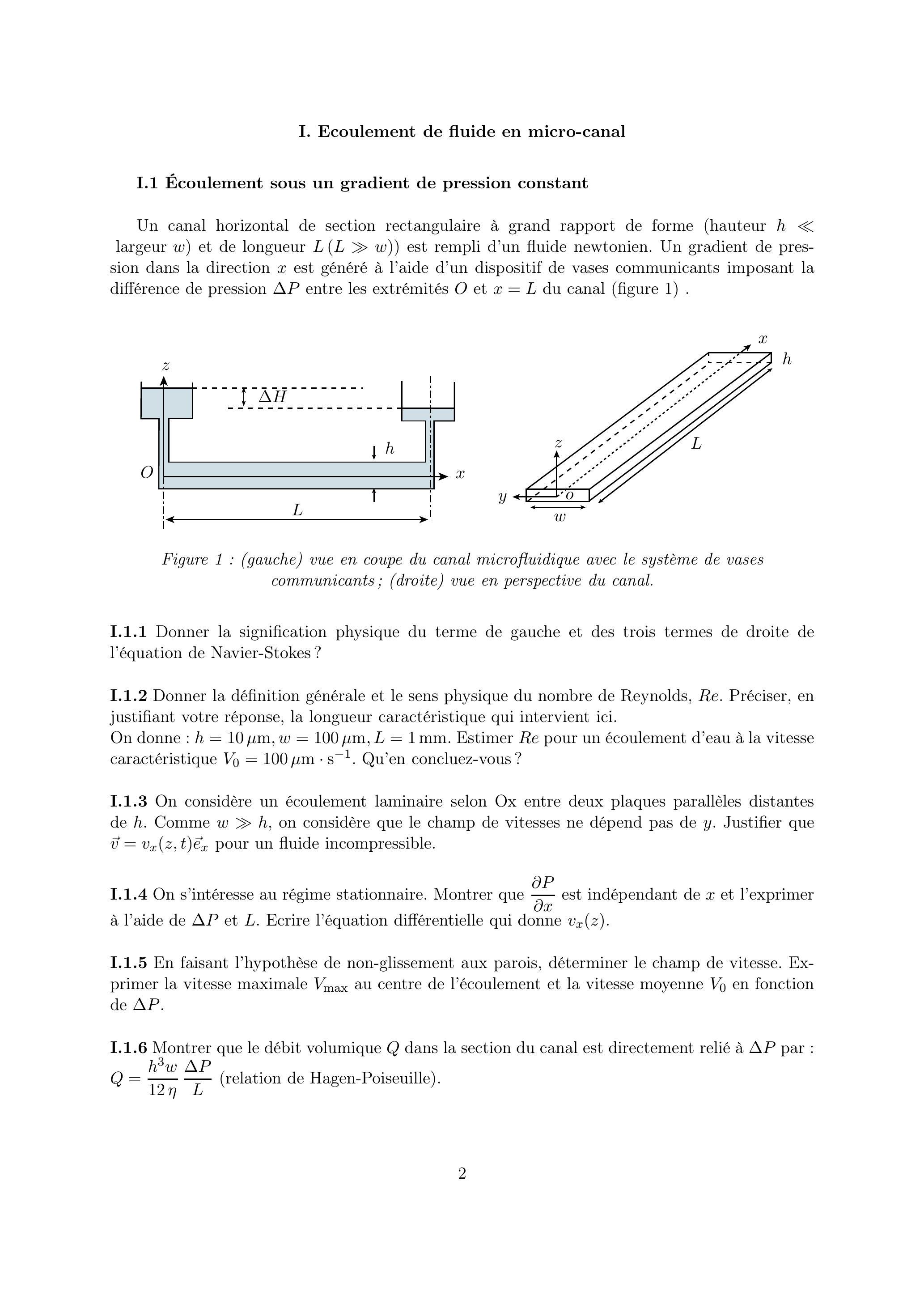

Un canal horizontal de section rectangulaire à grand rapport de forme (hauteur largeur et de longueur ) est rempli d'un fluide newtonien. Un gradient de pression dans la direction est généré à l'aide d'un dispositif de vases communicants imposant la différence de pression entre les extrémités et du canal (figure 1).

I.1.1 Donner la signification physique du terme de gauche et des trois termes de droite de l'équation de Navier-Stokes?
I.1.2 Donner la définition générale et le sens physique du nombre de Reynolds, Re. Préciser, en justifiant votre réponse, la longueur caractéristique qui intervient ici.
On donne : . Estimer pour un écoulement d'eau à la vitesse caractéristique . Qu'en concluez-vous?
I.1.3 On considère un écoulement laminaire selon Ox entre deux plaques parallèles distantes de . Comme , on considère que le champ de vitesses ne dépend pas de . Justifier que pour un fluide incompressible.
I.1.4 On s'intéresse au régime stationnaire. Montrer que est indépendant de et l'exprimer à l'aide de et . Ecrire l'équation différentielle qui donne .
I.1.5 En faisant l'hypothèse de non-glissement aux parois, déterminer le champ de vitesse. Exprimer la vitesse maximale au centre de l'écoulement et la vitesse moyenne en fonction de .
I.1.6 Montrer que le débit volumique dans la section du canal est directement relié à par : (relation de Hagen-Poiseuille).

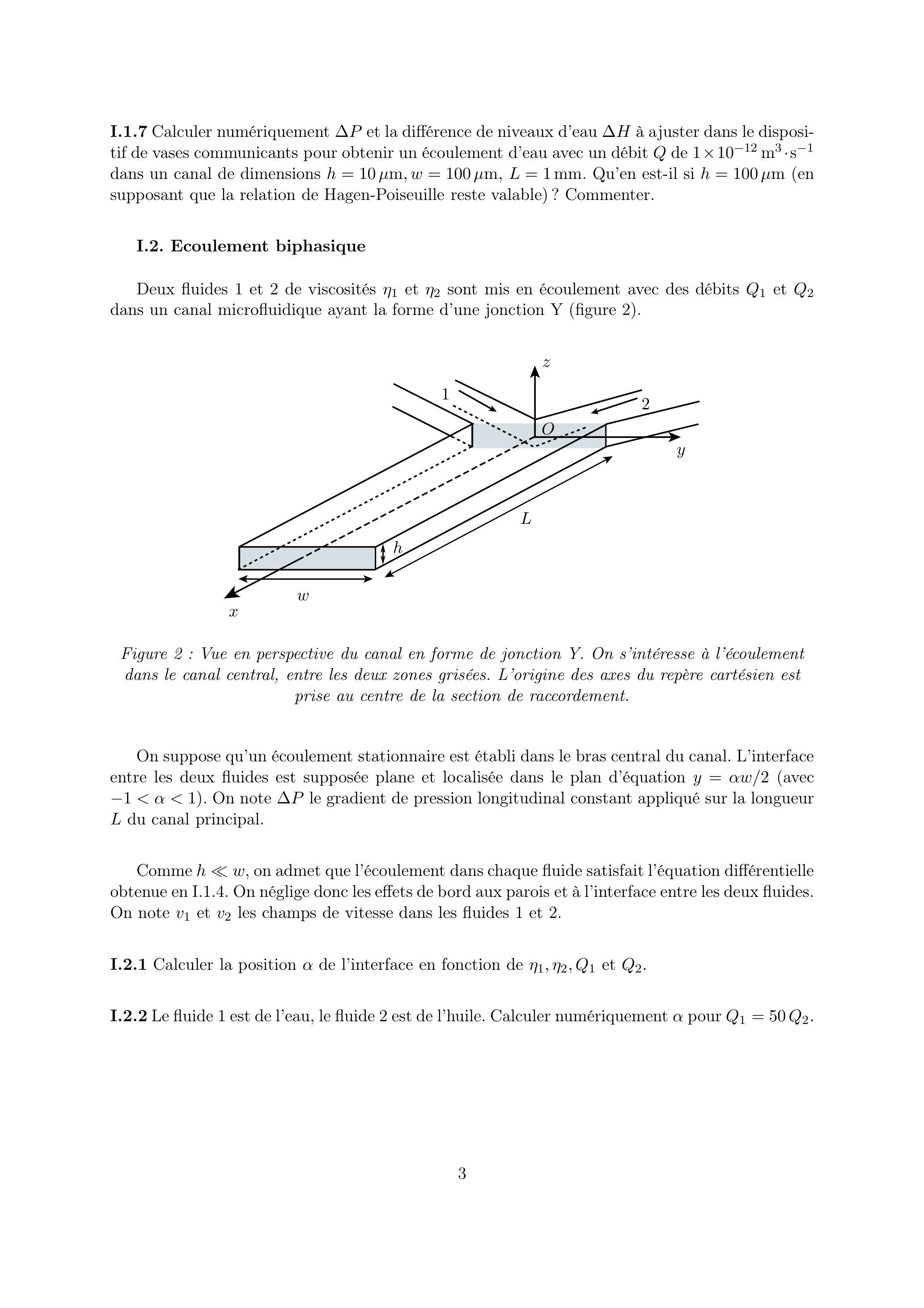

I.1.7 Calculer numériquement et la différence de niveaux d'eau à ajuster dans le dispositif de vases communicants pour obtenir un écoulement d'eau avec un débit de dans un canal de dimensions . Qu'en est-il si (en supposant que la relation de Hagen-Poiseuille reste valable) ? Commenter.

Deux fluides 1 et 2 de viscosités et sont mis en écoulement avec des débits et dans un canal microfluidique ayant la forme d'une jonction Y (figure 2).

On suppose qu'un écoulement stationnaire est établi dans le bras central du canal. L'interface entre les deux fluides est supposée plane et localisée dans le plan d'équation (avec ). On note le gradient de pression longitudinal constant appliqué sur la longueur du canal principal.

Comme , on admet que l'écoulement dans chaque fluide satisfait l'équation différentielle obtenue en I.1.4. On néglige donc les effets de bord aux parois et à l'interface entre les deux fluides. On note et les champs de vitesse dans les fluides 1 et 2 .
I.2.1 Calculer la position de l'interface en fonction de et .
I.2.2 Le fluide 1 est de l'eau, le fluide 2 est de l'huile. Calculer numériquement pour .

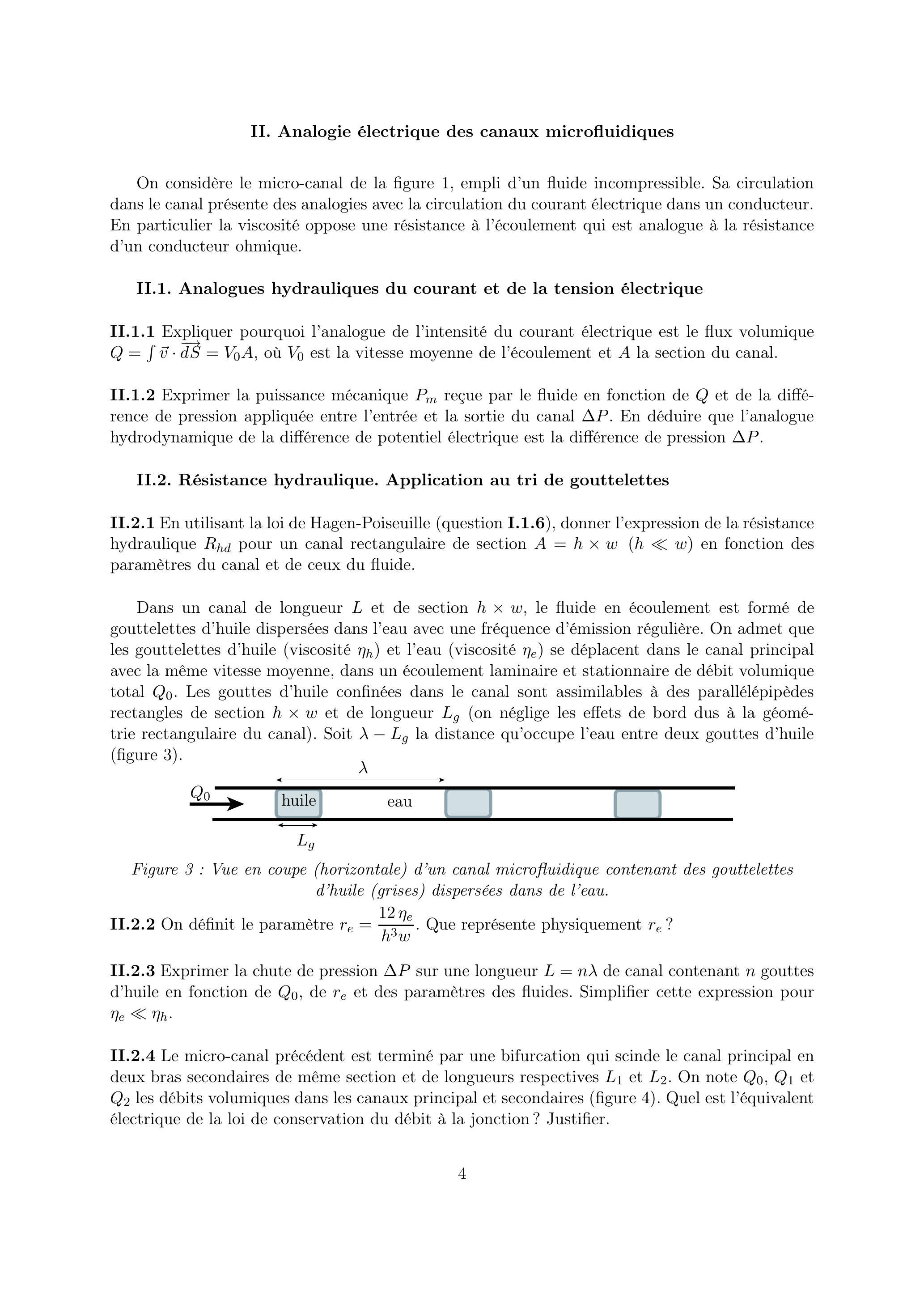

On considère le micro-canal de la figure 1, empli d'un fluide incompressible. Sa circulation dans le canal présente des analogies avec la circulation du courant électrique dans un conducteur. En particulier la viscosité oppose une résistance à l'écoulement qui est analogue à la résistance d'un conducteur ohmique.

II.1.1 Expliquer pourquoi l'analogue de l'intensité du courant électrique est le flux volumique , où est la vitesse moyenne de l'écoulement et la section du canal.
II.1.2 Exprimer la puissance mécanique reçue par le fluide en fonction de et de la différence de pression appliquée entre l'entrée et la sortie du canal . En déduire que l'analogue hydrodynamique de la différence de potentiel électrique est la différence de pression .

II.2.1 En utilisant la loi de Hagen-Poiseuille (question I.1.6), donner l'expression de la résistance hydraulique pour un canal rectangulaire de section en fonction des paramètres du canal et de ceux du fluide.

Dans un canal de longueur et de section , le fluide en écoulement est formé de gouttelettes d'huile dispersées dans l'eau avec une fréquence d'émission régulière. On admet que les gouttelettes d'huile (viscosité ) et l'eau (viscosité ) se déplacent dans le canal principal avec la même vitesse moyenne, dans un écoulement laminaire et stationnaire de débit volumique total . Les gouttes d'huile confinées dans le canal sont assimilables à des parallélépipèdes rectangles de section et de longueur (on néglige les effets de bord dus à la géométrie rectangulaire du canal). Soit la distance qu'occupe l'eau entre deux gouttes d'huile (figure 3).

II.2.2 On définit le paramètre . Que représente physiquement ?
II.2.3 Exprimer la chute de pression sur une longueur de canal contenant gouttes d'huile en fonction de , de et des paramètres des fluides. Simplifier cette expression pour .
II.2.4 Le micro-canal précédent est terminé par une bifurcation qui scinde le canal principal en deux bras secondaires de même section et de longueurs respectives et . On note et les débits volumiques dans les canaux principal et secondaires (figure 4). Quel est l'équivalent électrique de la loi de conservation du débit à la jonction? Justifier.

II.2.5 Au temps initial, les canaux 1 et 2 ne sont remplis que d'eau. On admet que les gouttes d'huile suivent systématiquement les lignes de plus grand flux volumique. Si , vers quel bras secondaire seront orientées préférentiellement les gouttes d'huile?
II.2.6 Expliquer qualitativement ce qui se passe lorsqu'un nombre croissant de gouttes pénètre dans un des deux bras secondaires. Montrer qu'une condition pour qu'un tri de gouttes sans faute soit réalisé en régime stationnaire (c'est-à-dire pour que toutes les gouttes soient toujours orientées vers un seul des deux canaux secondaires) est : .

II.3.1 A , on applique une différence de pression sur un fluide incompressible de masse volumique , au repos à , confiné dans un micro-canal de section et de longueur . On s'intéresse ici au régime transitoire lié à la mise en mouvement du fluide, avant établissement du régime permanent. On ne prend pas en compte dans cette question les effets dus à la viscosité.
a. Exprimer la quantité de mouvement du fluide en fonction de et du flux volumique .
b. Montrer que : et donner l'expression du paramètre .
c. Que représente physiquement ? Quel est son équivalent électrique?
II.3.2 A , on applique une différence de pression à un fluide confiné dans un micro-canal de section et de longueur . On tient compte maintenant des effets de viscosité et on adoptera même en régime transitoire la résistance obtenue en II.2.1.
a. En raisonnant sur l'analogue électrique, écrire l'équation différentielle qui permet de décrire la dynamique du système.
b. Déterminer l'expression du temps caractéristique d'évolution .
c. Calculer numériquement pour un écoulement d'eau, avec . Pour des expériences d'une durée typique comprise entre la minute et l'heure, que peut-on en conclure des effets d'inertance?

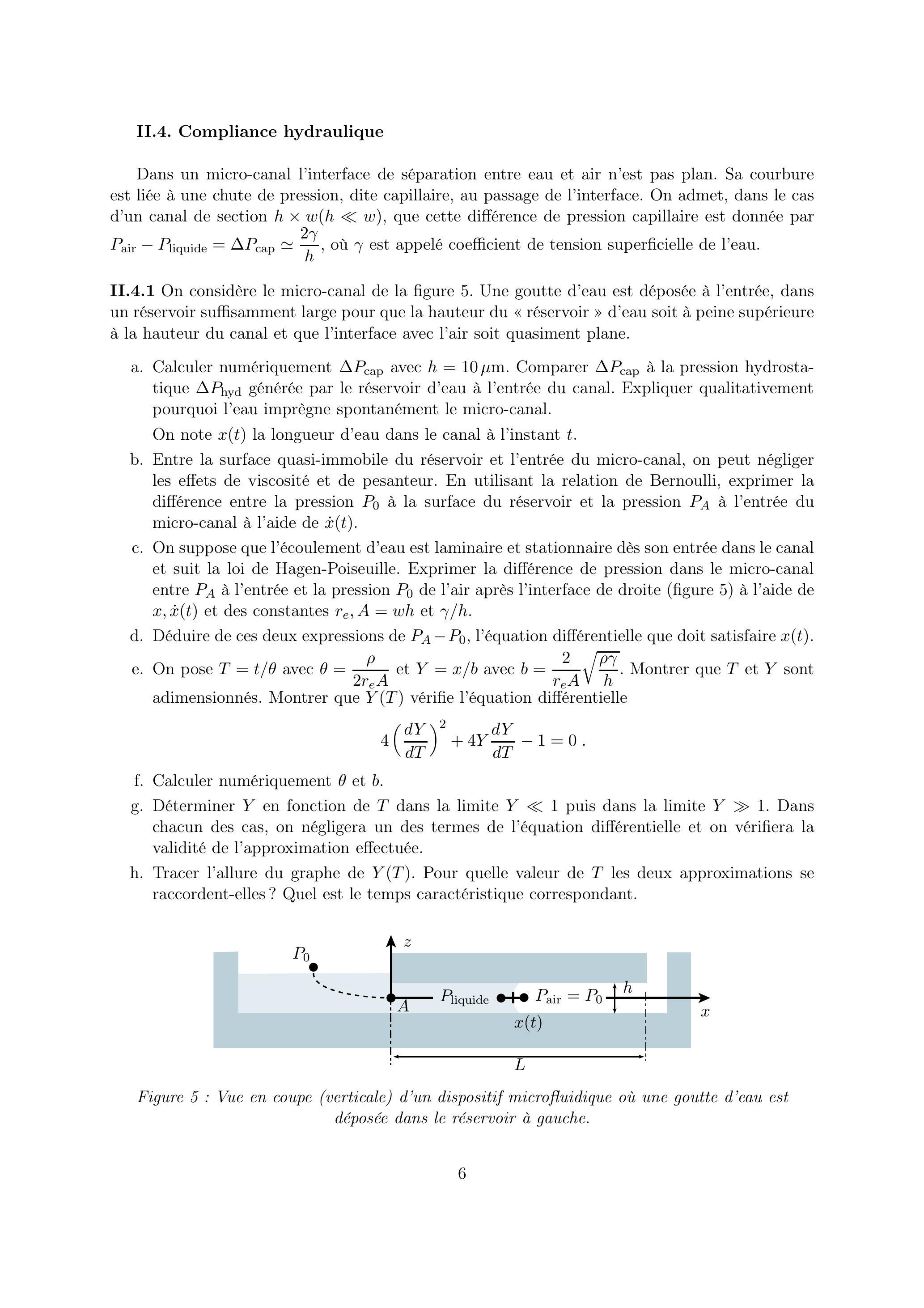

Dans un micro-canal l'interface de séparation entre eau et air n'est pas plan. Sa courbure est liée à une chute de pression, dite capillaire, au passage de l'interface. On admet, dans le cas d'un canal de section , que cette différence de pression capillaire est donnée par , où est appelé coefficient de tension superficielle de l'eau.
II.4.1 On considère le micro-canal de la figure 5. Une goutte d'eau est déposée à l'entrée, dans un réservoir suffisamment large pour que la hauteur du «réservoir» d'eau soit à peine supérieure à la hauteur du canal et que l'interface avec l'air soit quasiment plane.
a. Calculer numériquement avec . Comparer à la pression hydrostatique générée par le réservoir d'eau à l'entrée du canal. Expliquer qualitativement pourquoi l'eau imprègne spontanément le micro-canal.
On note la longueur d'eau dans le canal à l'instant .
b. Entre la surface quasi-immobile du réservoir et l'entrée du micro-canal, on peut négliger les effets de viscosité et de pesanteur. En utilisant la relation de Bernoulli, exprimer la différence entre la pression à la surface du réservoir et la pression à l'entrée du micro-canal à l'aide de .
c. On suppose que l'écoulement d'eau est laminaire et stationnaire dès son entrée dans le canal et suit la loi de Hagen-Poiseuille. Exprimer la différence de pression dans le micro-canal entre à l'entrée et la pression de l'air après l'interface de droite (figure 5) à l'aide de et des constantes et .
d. Déduire de ces deux expressions de , l'équation différentielle que doit satisfaire .
e. On pose avec et avec . Montrer que et sont adimensionnés. Montrer que vérifie l'équation différentielle

f. Calculer numériquement et .
g. Déterminer en fonction de dans la limite puis dans la limite . Dans chacun des cas, on négligera un des termes de l'équation différentielle et on vérifiera la validité de l'approximation effectuée.
h. Tracer l'allure du graphe de . Pour quelle valeur de les deux approximations se raccordent-elles? Quel est le temps caractéristique correspondant.

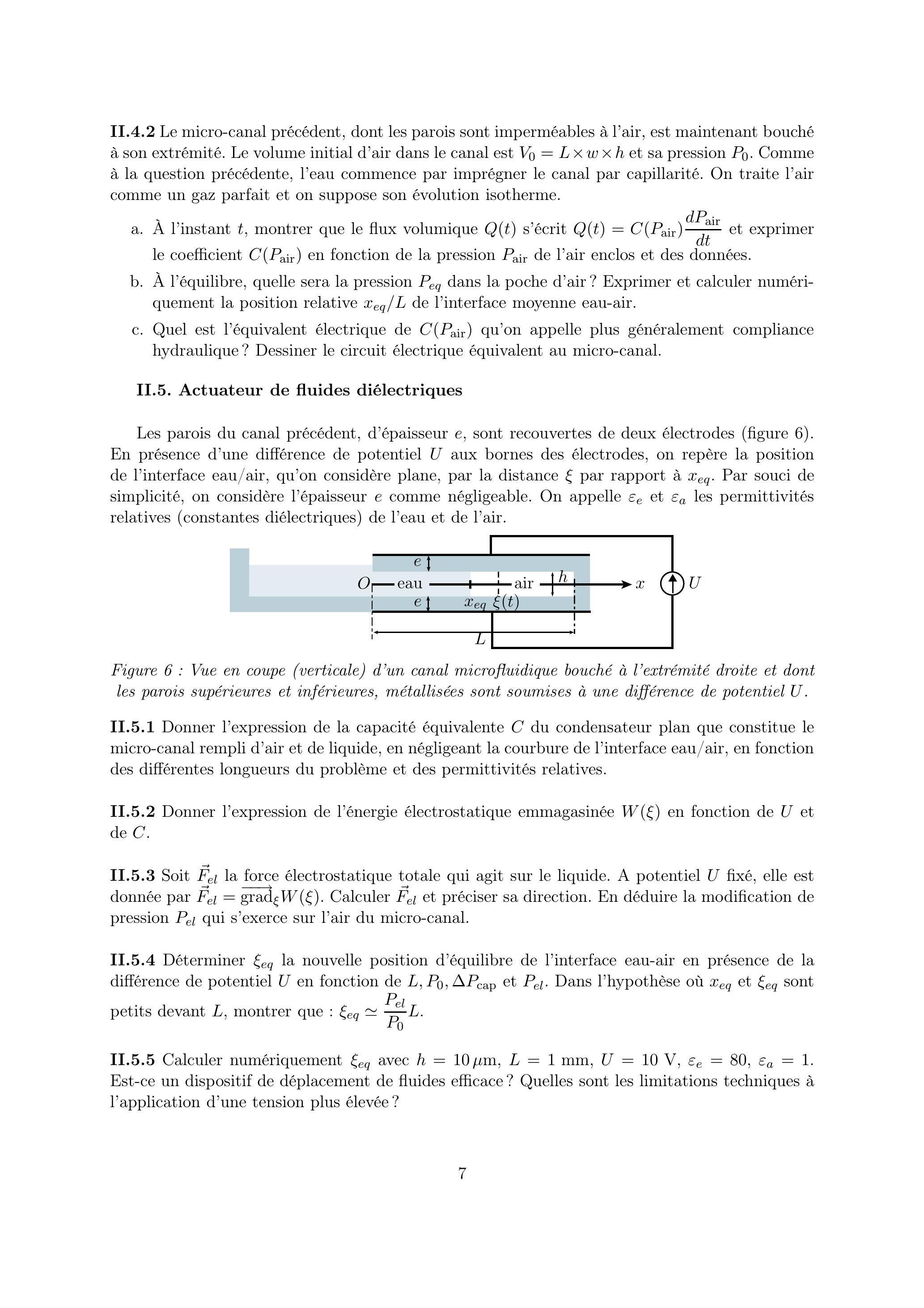

II.4.2 Le micro-canal précédent, dont les parois sont imperméables à l'air, est maintenant bouché à son extrémité. Le volume initial d'air dans le canal est et sa pression . Comme à la question précédente, l'eau commence par imprégner le canal par capillarité. On traite l'air comme un gaz parfait et on suppose son évolution isotherme.
a. À l'instant , montrer que le flux volumique s'écrit et exprimer le coefficient en fonction de la pression de l'air enclos et des données.
b. À l'équilibre, quelle sera la pression dans la poche d'air? Exprimer et calculer numériquement la position relative de l'interface moyenne eau-air.
c. Quel est l'équivalent électrique de qu'on appelle plus généralement compliance hydraulique? Dessiner le circuit électrique équivalent au micro-canal.

Les parois du canal précédent, d'épaisseur , sont recouvertes de deux électrodes (figure 6). En présence d'une différence de potentiel aux bornes des électrodes, on repère la position de l'interface eau/air, qu'on considère plane, par la distance par rapport à . Par souci de simplicité, on considère l'épaisseur comme négligeable. On appelle et les permittivités relatives (constantes diélectriques) de l'eau et de l'air.

II.5.1 Donner l'expression de la capacité équivalente du condensateur plan que constitue le micro-canal rempli d'air et de liquide, en négligeant la courbure de l'interface eau/air, en fonction des différentes longueurs du problème et des permittivités relatives.
II.5.2 Donner l'expression de l'énergie électrostatique emmagasinée en fonction de et de .
II.5.3 Soit la force électrostatique totale qui agit sur le liquide. A potentiel fixé, elle est donnée par . Calculer et préciser sa direction. En déduire la modification de pression qui s'exerce sur l'air du micro-canal.
II.5.4 Déterminer la nouvelle position d'équilibre de l'interface eau-air en présence de la différence de potentiel en fonction de et . Dans l'hypothèse où et sont petits devant , montrer que : .
II.5.5 Calculer numériquement avec . Est-ce un dispositif de déplacement de fluides efficace? Quelles sont les limitations techniques à l'application d'une tension plus élevée?

On considère un micro-canal de section rectangulaire et de longueur , contenant un fluide au repos. Le canal est divisé en deux, dans le sens de la longueur dans le plan (cf. figure 1) par une paroi imperméable qui sépare d'un côté de l'eau et de l'autre une concentration aqueuse de traceurs moléculaires à la concentration . A , la paroi est supprimée.
III.1.1 Soit le coefficient de diffusion des traceurs dans l'eau. Écrire l'équation de diffusion donnant la concentration de traceurs . Vers quel profil final évolue la concentration?
III.1.2 Par une analyse dimensionnelle, exprimer le temps caractéristique de diffusion des traceurs correspondant à la distance . Calculer pour avec , .
III.2. Diffusion de traceurs dans un écoulement biphasique

En pratique, les deux fluides (de même viscosité) sont injectés dans un micro-canal en (figure 2). Comme évoqué dans la partie , il n'y a pas de mélange par convection, et on admet qu'une interface plane s'établit instantanément à l'entrée du canal rectiligne dans le plan .

Par souci de simplification, on suppose ici que le champ de vitesse dans chaque fluide est identique et uniforme : .
III.2.1 En supposant tout d'abord (diffusion négligeable), exprimer la densité de courant de convection des traceurs en fonction de et .
III.2.2 Un régime stationnaire s'établit. Montrer que l'équation de la diffusion devient : .
III.2.3 On définit le paramètre (nombre de Péclet) comme le rapport du temps caractéristique diffusif au temps caractéristique convectif sur une longueur .
Exprimer en fonction de et . Calculer numériquement avec , et . Quel terme de l'équation de la diffusion peut être négligé?
III.2.4 Par un argument dimensionnel, exprimer la longueur caractéristique sur laquelle se fait la diffusion des traceurs en fonction de et .
III.2.5 La solution de traceurs est colorée. On dispose d'un microscope optique. Expliquer comment on peut utiliser le dispositif précédent pour mesurer le coefficient de diffusion des traceurs. Quels sont les avantages de cette méthode par rapport à une mesure de dans un fluide au repos comme exposé en III.1.
