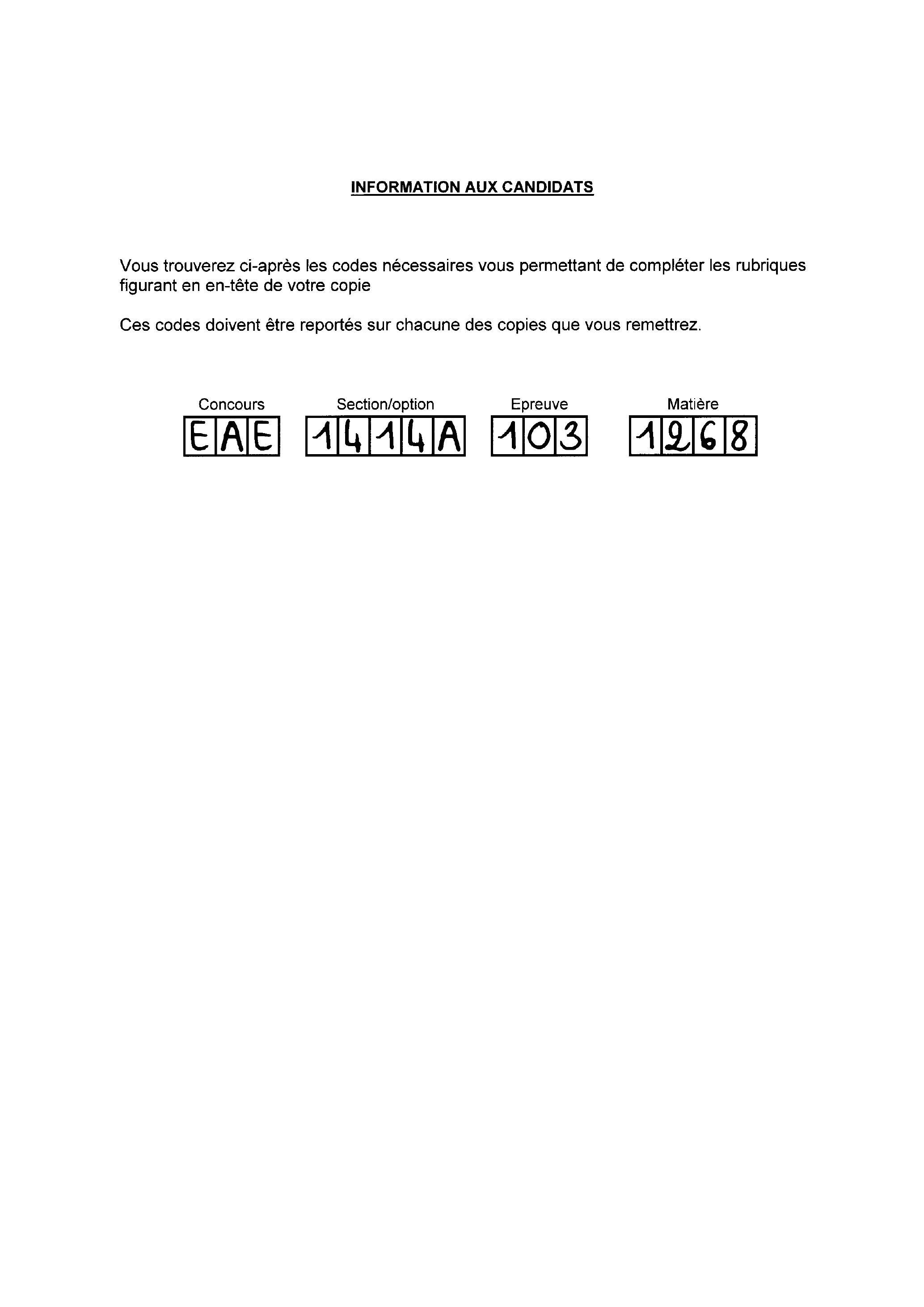

Vous trouverez ci-après les codes nécessaires vous permettant de compléter les rubriques figurant en en-tête de votre copie
Ces codes doivent être reportés sur chacune des copies que vous remettrez.
Ce sujet comporte :
Enoncé : 24 pages (pages 1 à 24)
Annexes : 11 pages (annexes 1 à 8)
DR : 3 pages (DR 1 à 3)

1. Introduction

1.1. Présentation du contexte d'étude

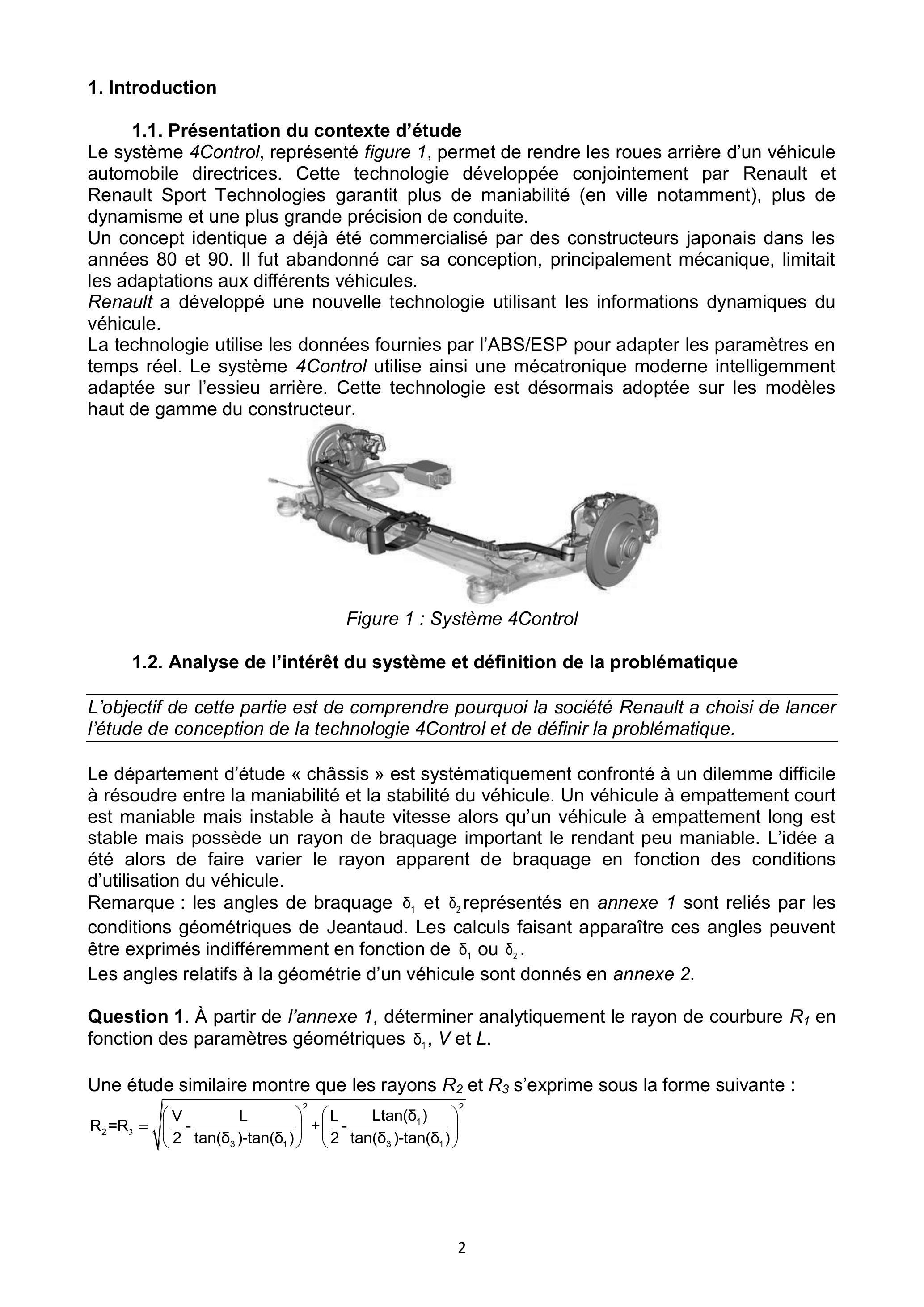

Le système 4Control, représenté figure 1, permet de rendre les roues arrière d'un véhicule automobile directrices. Cette technologie développée conjointement par Renault et Renault Sport Technologies garantit plus de maniabilité (en ville notamment), plus de dynamisme et une plus grande précision de conduite.
Un concept identique a déjà été commercialisé par des constructeurs japonais dans les années 80 et 90. Il fut abandonné car sa conception, principalement mécanique, limitait les adaptations aux différents véhicules.
Renault a développé une nouvelle technologie utilisant les informations dynamiques du véhicule.
La technologie utilise les données fournies par l'ABS/ESP pour adapter les paramètres en temps réel. Le système 4Control utilise ainsi une mécatronique moderne intelligemment adaptée sur l'essieu arrière. Cette technologie est désormais adoptée sur les modèles haut de gamme du constructeur.
Figure 1 : Système 4Control

1.2. Analyse de l'intérêt du système et définition de la problématique

L'objectif de cette partie est de comprendre pourquoi la société Renault a choisi de lancer l'étude de conception de la technologie 4Control et de définir la problématique.
Le département d'étude « châssis » est systématiquement confronté à un dilemme difficile à résoudre entre la maniabilité et la stabilité du véhicule. Un véhicule à empattement court est maniable mais instable à haute vitesse alors qu'un véhicule à empattement long est stable mais possède un rayon de braquage important le rendant peu maniable. L'idée a été alors de faire varier le rayon apparent de braquage en fonction des conditions d'utilisation du véhicule.

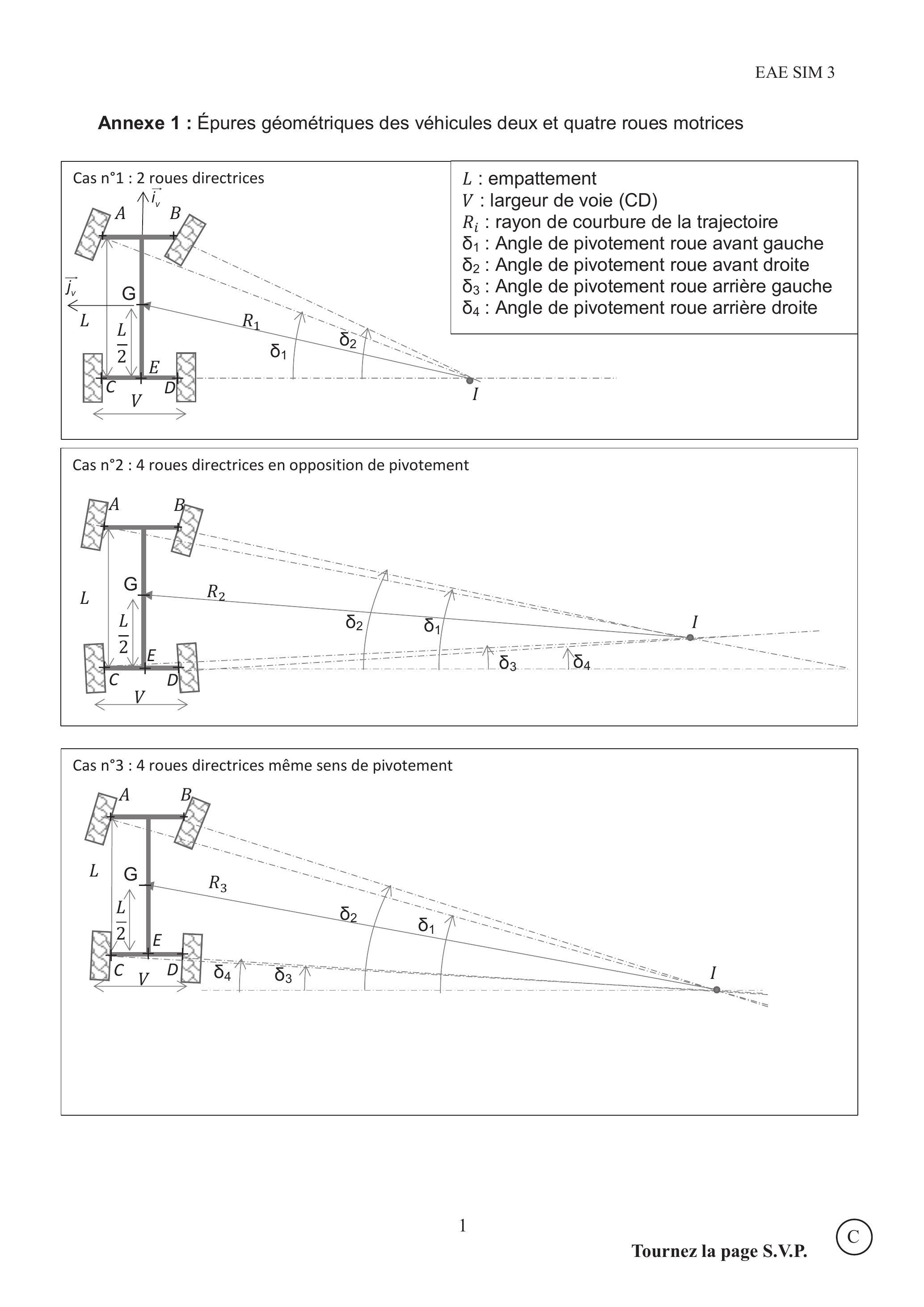

Remarque : les angles de braquage δ_1 et δ_2 représentés en annexe 1 sont reliés par les conditions géométriques de Jeantaud. Les calculs faisant apparaître ces angles peuvent être exprimés indifféremment en fonction de δ_1 ou δ_2.

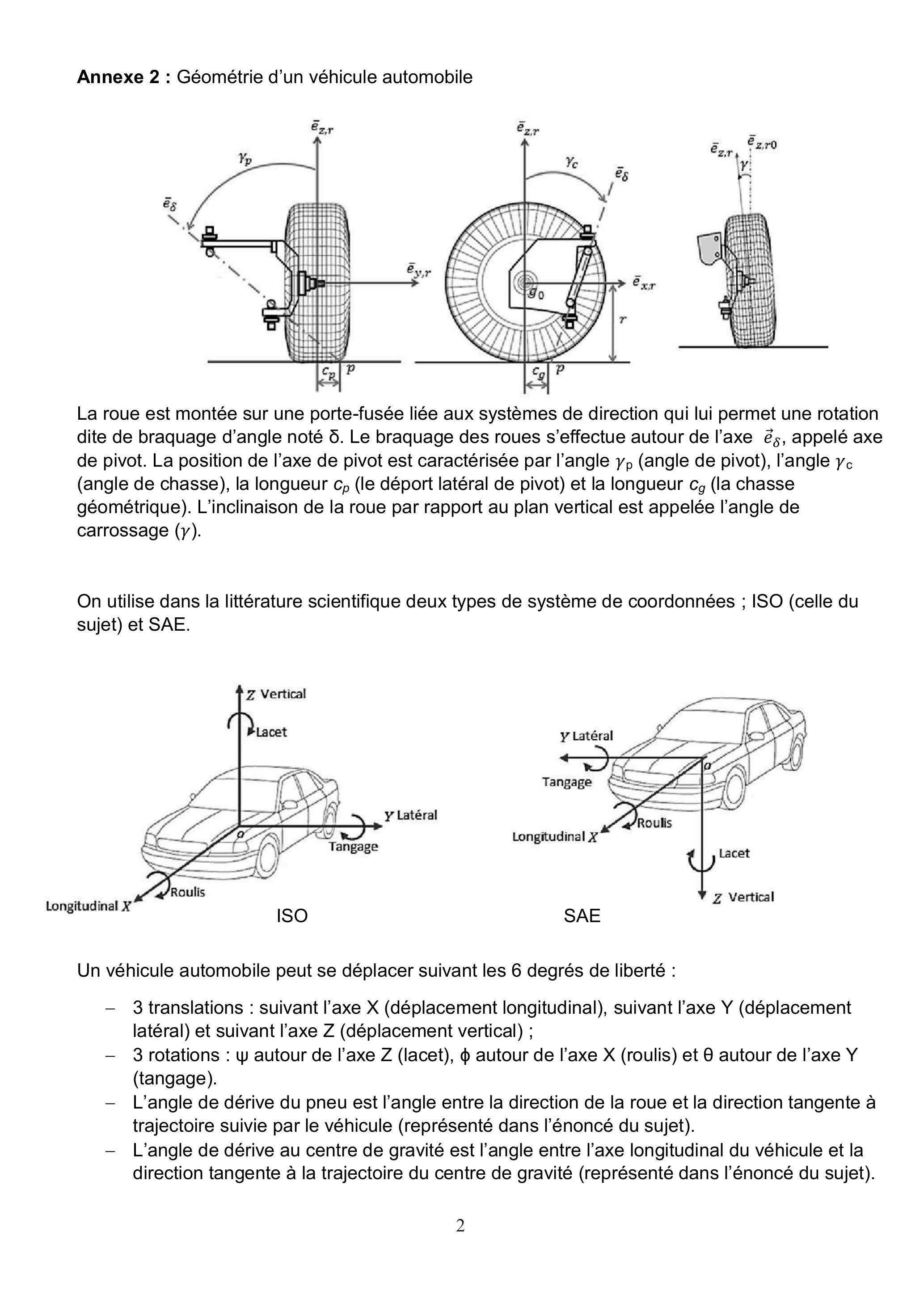

Les angles relatifs à la géométrie d'un véhicule sont donnés en annexe 2 .
Question 1. À partir de l'annexe 1, déterminer analytiquement le rayon de courbure R_1 en fonction des paramètres géométriques δ_1, V et L.
Une étude similaire montre que les rayons R_2 et R_3 s'exprime sous la forme suivante :
R_2 = R_3 = √((V/2 − L/(tan(δ_3) − tan(δ_1)))^2 + (L/2 − (Ltan(δ_1))/(tan(δ_3) − tan(δ_1)))^2)
Les données dimensionnelles sont regroupées dans le tableau 1 :
L = 2800 mm δ_1 = 30^∘
V = 1557 mm δ_3 = 3, 5^∘( cas 2) ou δ_3 = − 3, 5^∘(cas3)
Tableau 1 : Données dimensionnelles du véhicule
On donne les exigences suivantes (tableau 2) :
Id 1.1 Rayon de courbure Diminution > 5 %
ld1.2 Comportement dynamique Accélération transversale Réduction de la phase transitoire > 50 %
Vitesse de lacet Diminution de 50 % en phase stabilisée
Angle de dérive Annulation en phase stabilisée
Tableau 2 : Exigences du cahier des charges pour le véhicule à quatre roues directrices par rapport au véhicule à deux roues directrices
Question 2. En prenant pour référence le cas n°1 (annexe 1), calculer la variation de rayon de courbure en % pour les cas 2 et 3 (annexe 1). Quel cas améliore la maniabilité grâce au système 4Control ? Quel cas améliore la stabilité ?

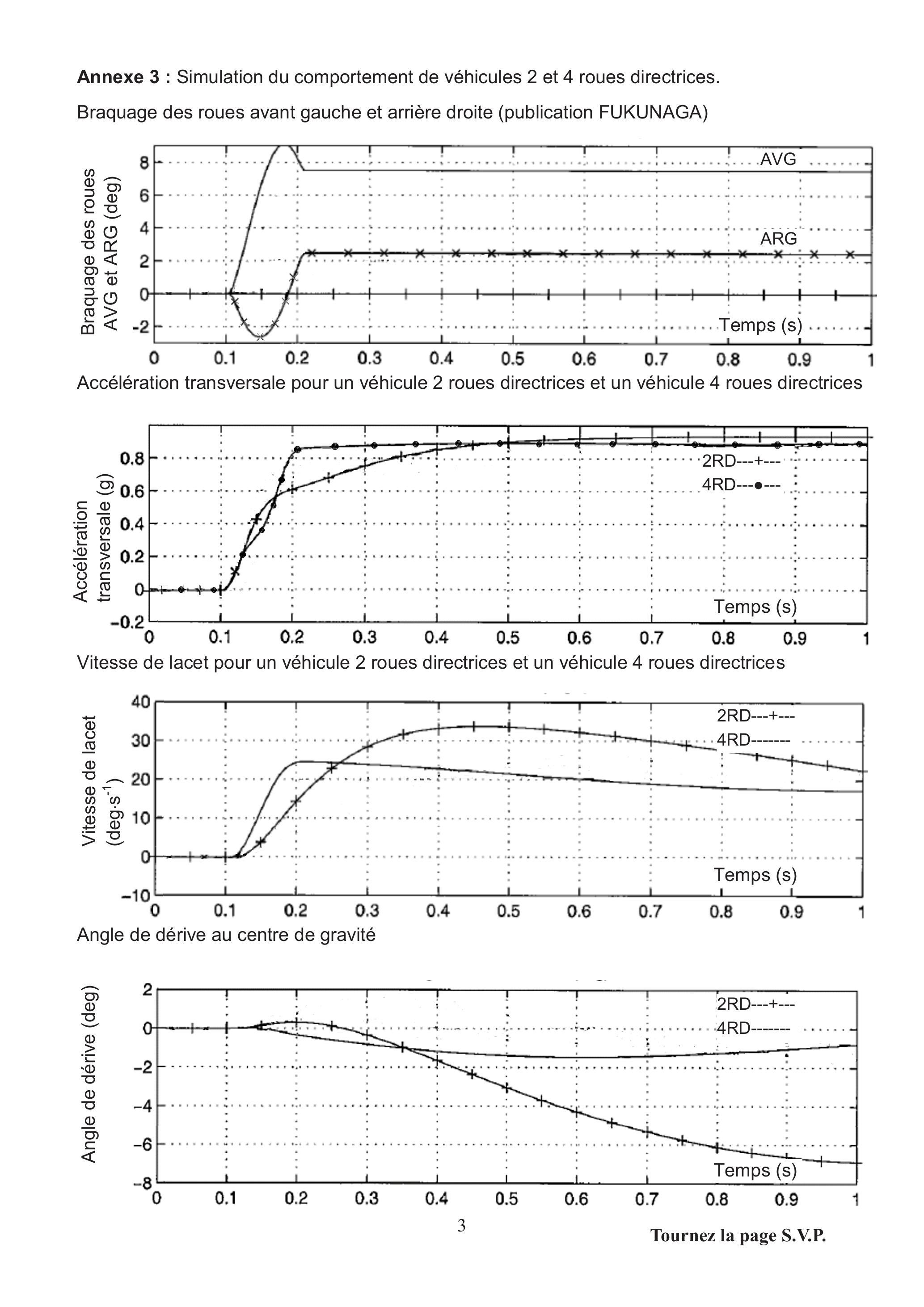

Les courbes de simulation données en annexe 3 sont issues de publications du chercheur japonais Fukunaga ^1 pour un véhicule de référence. Elles sont à la base de la plupart des études de comportement dynamique des véhicules à quatre roues directrices.
Question 3. À partir de ces courbes de simulation, justifier l'amélioration du comportement du véhicule avec un système à quatre roues directrices pour le cas d'un braquage en échelon. On commentera les quatre courbes vis-à-vis des exigences du cahier des charges.
Cette analyse permet de justifier l'étude de la conception d'un système à quatre roues directrices.
La société Renault doit donc répondre à la problématique suivante :
« Concevoir et dimensionner un train arrière directeur d'un véhicule de tourisme dans un environnement contraint (encombrement limité, coût et impact environnemental minimal) dans le but d'améliorer le comportement dynamique du véhicule en virage »
La démarche d'étude pour atteindre les objectifs définis par la problématique sera la suivante :

2. Le système dans son environnement

Le système 4Control nécessite de nombreuses informations pour optimiser son fonctionnement et s'adapter aux différentes situations. La figure 2 représente l'implantation des différents éléments intervenants dans la gestion du système décrits dans le tableau 3.

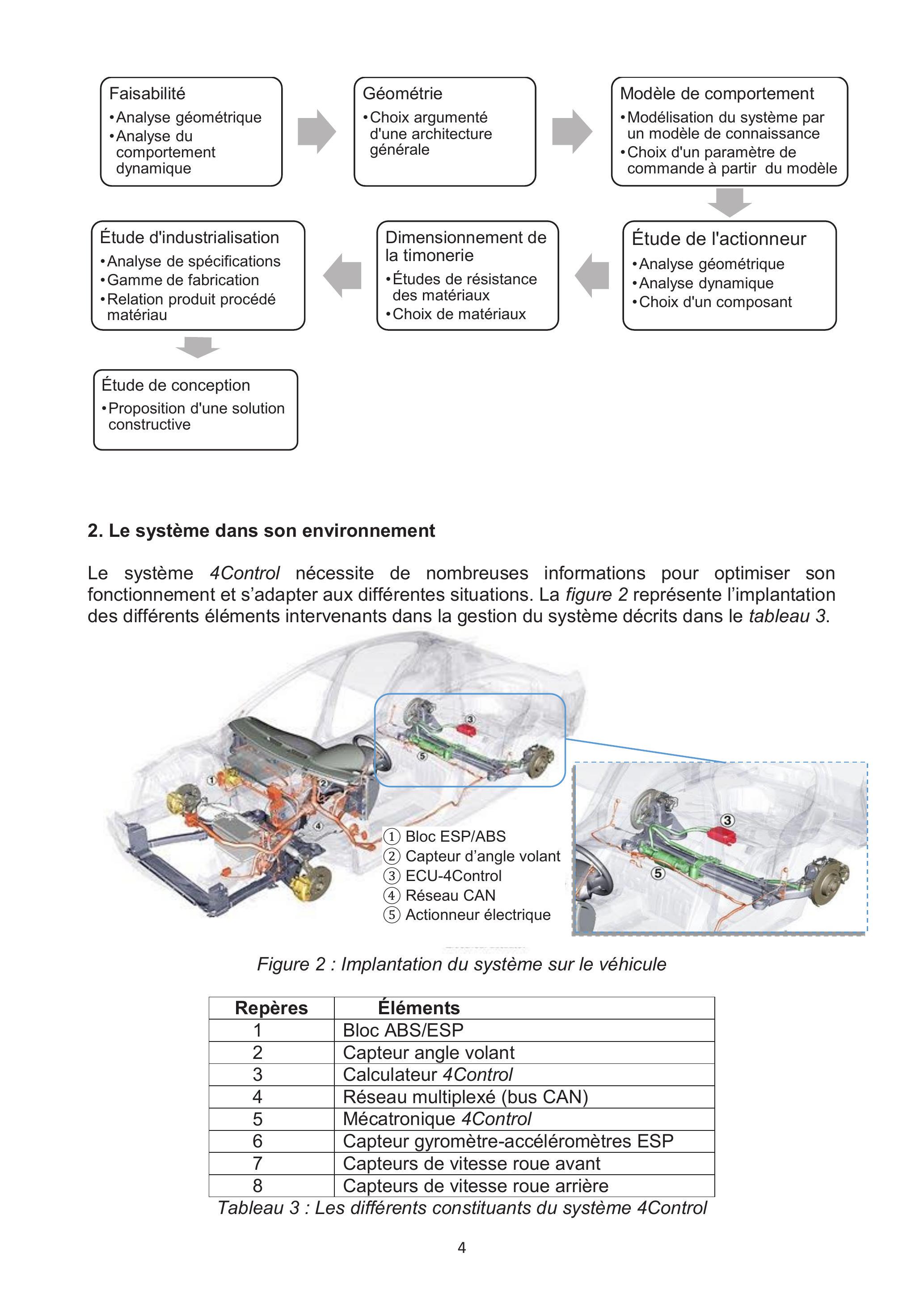

Figure 2 : Implantation du système sur le véhicule
Repères Eléments
1 Bloc ABS/ESP
2 Capteur angle volant
3 Calculateur 4Control
4 Réseau multiplexé (bus CAN)
5 Mécatronique 4Control
6 Capteur gyromètre-accéléromètres ESP
7 Capteurs de vitesse roue avant
8 Capteurs de vitesse roue arrière
Tableau 3 : Les différents constituants du système 4Control
Le calculateur 4Control utilise principalement les informations suivantes :
  • -La vitesse du véhicule de référence ;
  • -L'angle du volant ;
  • -Le sens de roulage.
Le calculateur 4Control détermine une consigne de braquage et pilote le système mécatronique pour la réaliser.
Le ou les actionneurs braquent les roues par l'intermédiaire d'un système mécanique à dimensionner.

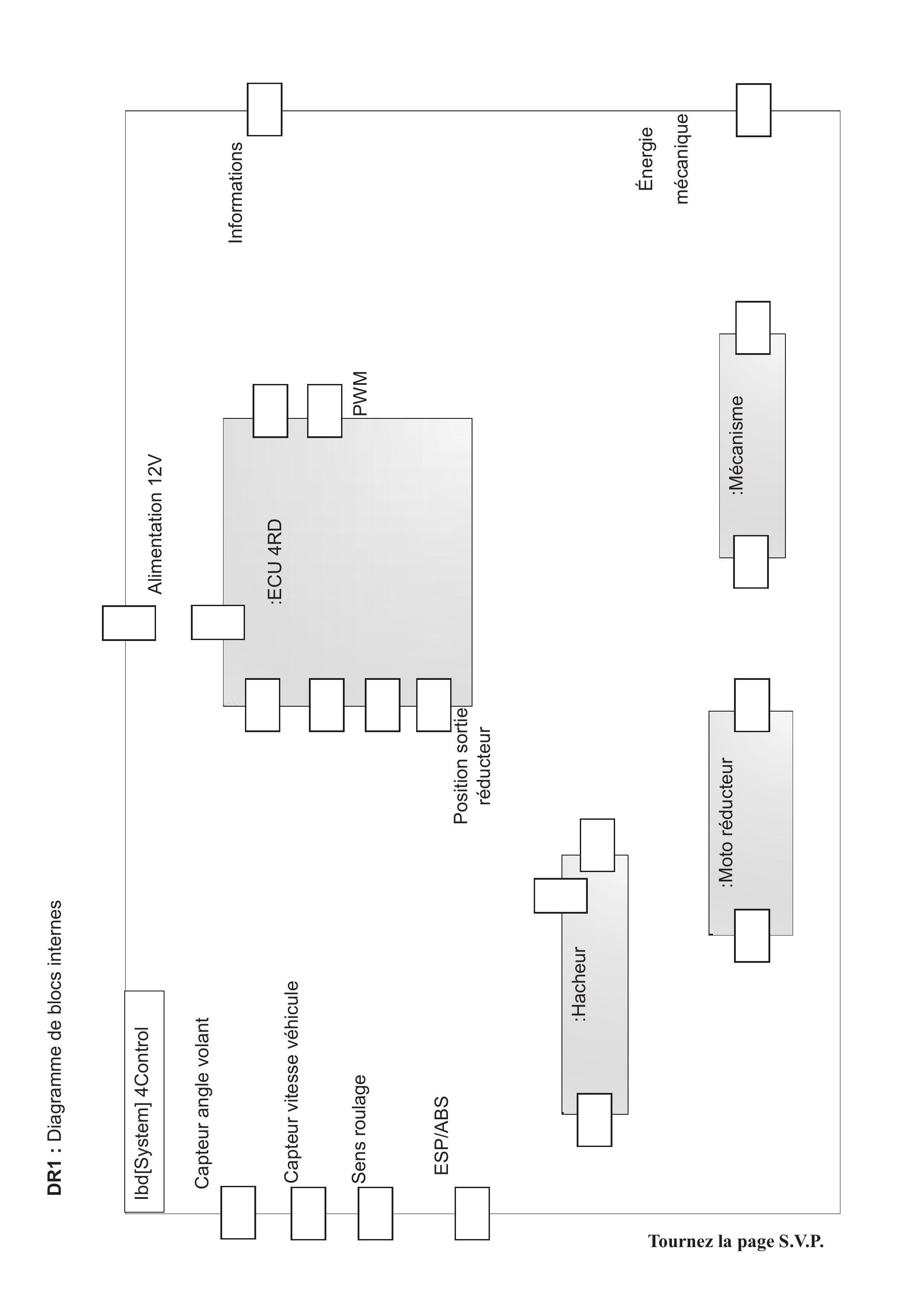

Question 4. Compléter le diagramme IBD au formalisme SysML modélisant la structure et les flux entre les différents composants décrits précédemment sur le document DR1.
Les informations circulant dans le BUS CAN seront différenciées en rouge.

3. Choix de la géométrie du système 4Control

L'objectif de cette partie est de faire un choix de conception d'une géométrie permettant le braquage des roues arrière.
Pour modifier le moins possible les outillages et en particulier la robotisation du soudage des éléments, le constructeur a décidé de garder la conception générale de l'essieu arrière des modèles à deux roues directrices. Les deux demi-trains sont articulés et pivotent par déformation l'un par rapport à l'autre autour de l'axe Y (annexe 2) au centre de torsion (modélisé par une liaison pivot sur les schémas cinématiques). Le système 4Control devra s'implanter sur cette géométrie définie figure 3.

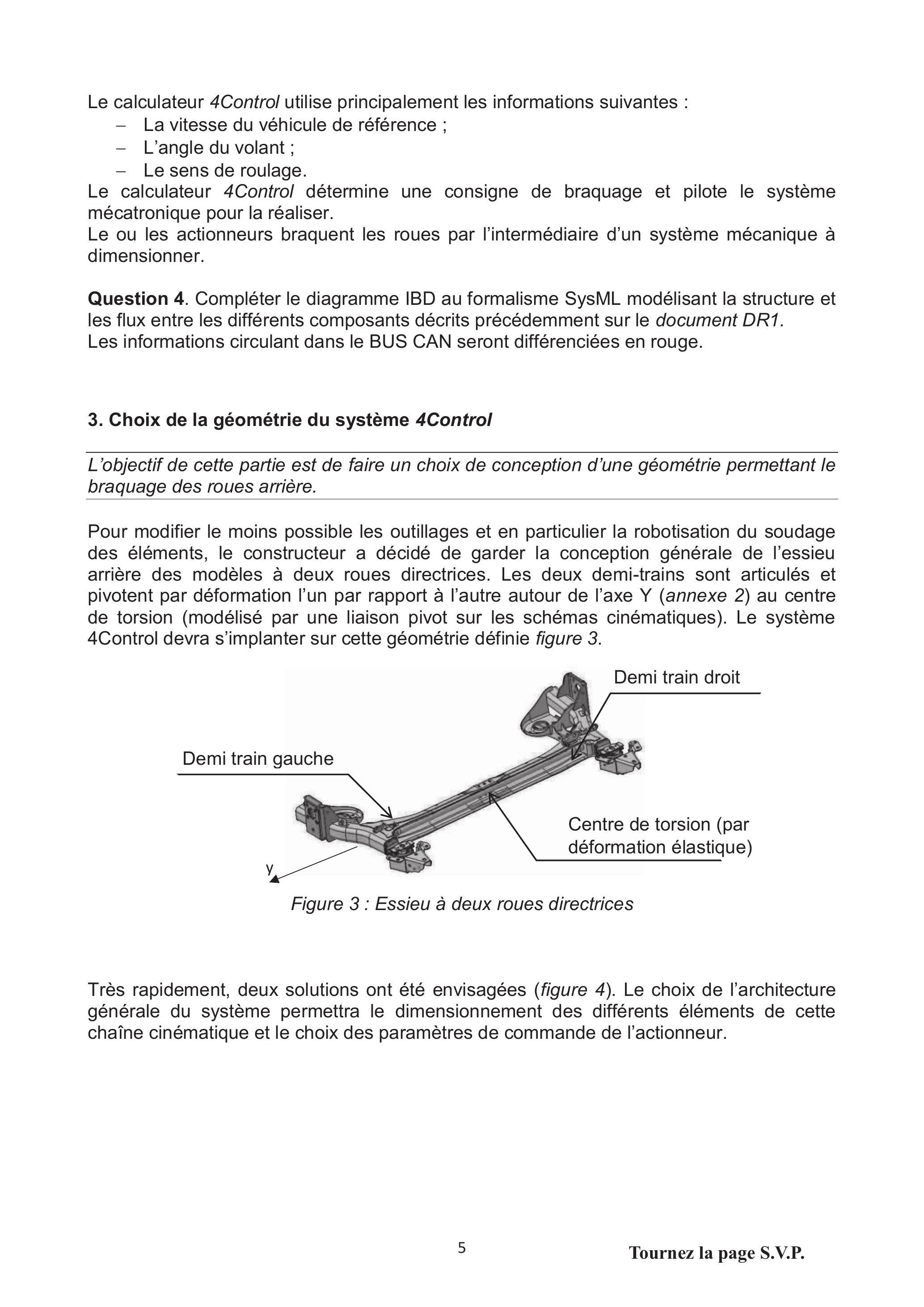

Figure 3 : Essieu à deux roues directrices
Très rapidement, deux solutions ont été envisagées (figure 4). Le choix de l'architecture générale du système permettra le dimensionnement des différents éléments de cette chaîne cinématique et le choix des paramètres de commande de l'actionneur.

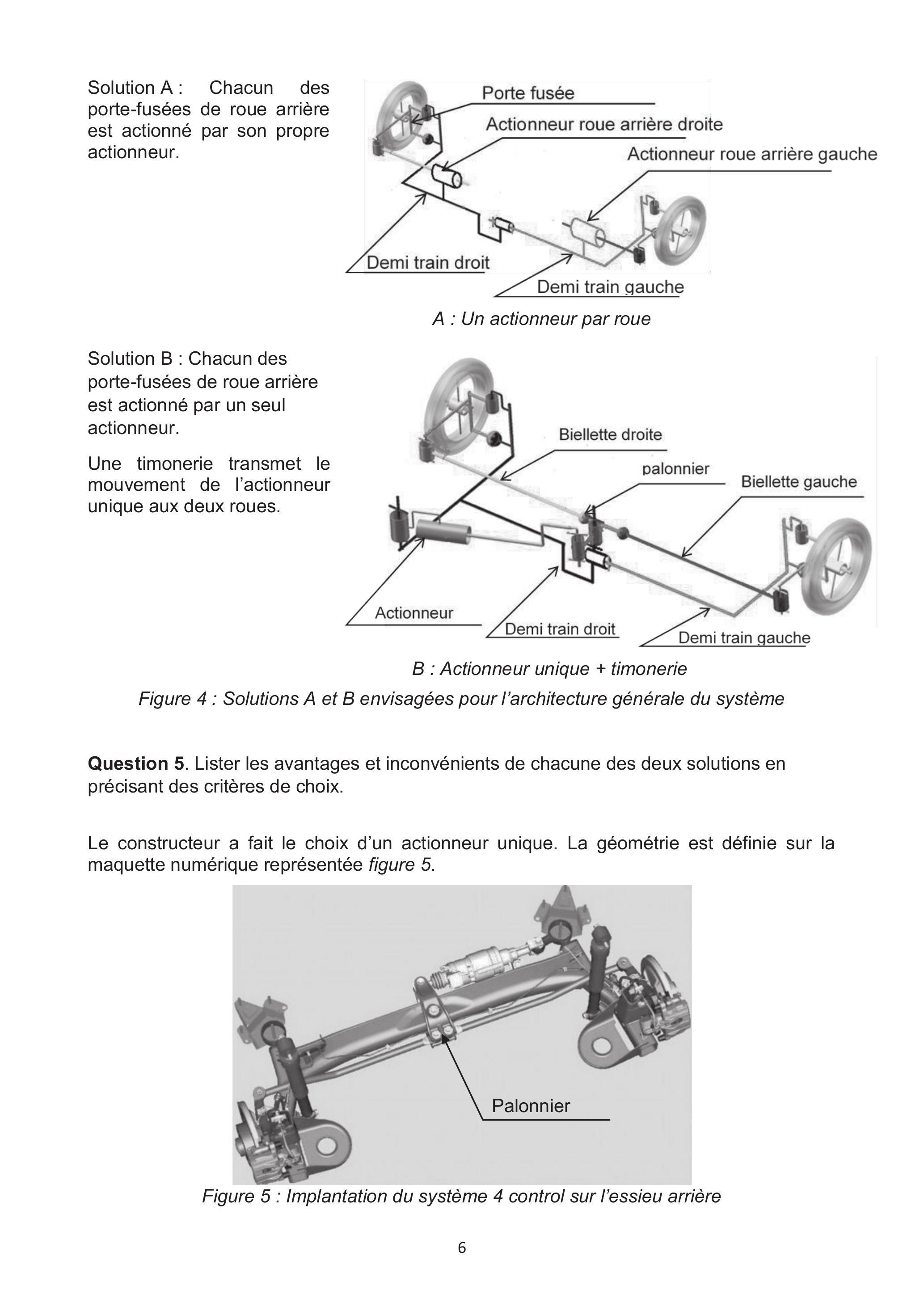

Solution A: Chacun des porte-fusées de roue arrière est actionné par son propre actionneur.
Figure 4 : Solutions A et B envisagées pour l'architecture générale du système
Question 5. Lister les avantages et inconvénients de chacune des deux solutions en précisant des critères de choix.
Le constructeur a fait le choix d'un actionneur unique. La géométrie est définie sur la maquette numérique représentée figure 5.
Figure 5 : Implantation du système 4 control sur l'essieu arrière
  1. Élaboration d'un modèle de comportement et détermination d'un paramètre de commande pour le dimensionnement de l'actionneur
Les objectifs de cette partie sont de déterminer un paramètre de commande (coefficient de braquage) de l'actionneur de direction des roues arrière à partir d'un modèle de connaissance du comportement dynamique plan du véhicule dans le domaine linéaire et de dimensionner l'actionneur

4.1. Étude dynamique avec un modèle bicyclette

On souhaite analyser le comportement dynamique du véhicule en fonction des différents paramètres géométriques pour un système à deux roues directrices dans un premier temps puis à quatre roues directrices dans un deuxième temps.
Pour cette étude, le constructeur a fait les hypothèses générales suivantes :
  • -les liaisons sont considérées comme parfaites ;
  • -le problème est supposé plan du point de vue de la géométrie et des efforts ;
  • -les pneumatiques sont considérés rigides ;
  • -les éléments sont considérés indéformables ;
  • -il y a découplage des trois dynamiques : longitudinale, latérale et verticale ;
  • -le modèle n'est valable que pour une plage de vitesse limitée : 10 < v_x < 25 m ⋅ s^(− 1).

4.1.1 Modèle bicyclette d'un véhicule à deux roues directrices

Ce modèle représenté figure 6 permet d'étudier uniquement la dynamique latérale.
On définit les hypothèses complémentaires suivantes :
  • -la vitesse longitudinale est constante ( v_x = constante ) ;
  • -le roulis est limité (< 6 °) ; il sera négligé ;
  • -les roues avant sont directrices ;
  • -les angles de braquage des roues sont petits ( δ_i < 10^∘ ). On adoptera donc les simplifications suivantes sinδ_i = δ_i, cosδ_i = 1 et les termes croisés serons négligés (δ_i^2, δ_i δ˙_i).
On note :
  • -V la vitesse du véhicule
Figure 6 : Représentation du modèle bicyclette
  • - V_x la vitesse longitudinale ;
  • - v_y la vitesse latérale ;
  • - ψ l'angle de lacet (cap) du véhicule ;
  • - δ_1 l'angle de braquage des roues avant;
  • - β l'angle de dérive du véhicule au centre de gravité ;
  • - Ra(O_a, i_a→, j_a→) le repère absolu fixé à un point O_a;
  • - Rv(O_v, i→_v, j→_v) le repère véhicule fixé au point O_v;
  • -Ov la projection du centre de masse du véhicule sur la chaussée ;
  • − Rr(W_(i, i, i→_r, j→_r)) le repère lié à la fusée de roue en W_i;
  • - R_1 la roue avant, R_2 la roue arrière ;
  • -Iz le moment inertie du véhicule autour de (O_v, z⃗).
Le contact roue-sol sera modélisé par le torseur suivant :
{T_(sol → Ri)} = {R_(sol)^(→−) = F_(xi)i⃗_v + F_(yi)j⃗_v + F_(zi)k⃗; M_(wi)^(→−)(sol → R_i) = 0→}}}{{_(w_i)i ∈ [1, 2]
La vitesse V_x du véhicule étant supposée constante et les angles δ_i étant faibles, on peut considérer que les composantes des efforts suivant i⃗_v sont nulles.
On donne la forme générale de la matrice d'inertie du véhicule :
I¯^–(Ov,véhicule) = [A, 0, − E; 0, B, 0; − E, 0, |Z]_(R_v)
Question 6. Appliquer le Principe Fondamental de la Dynamique (PFD) dans le plan (i→_a, j→_a) à l'ensemble véhicule et en tenant compte des hypothèses. Déterminer ainsi l'expression de l'accélération transversale du véhicule par rapport au repère R_a, A_(Q_v, voiture /R_a)^(→−) ⋅ j_v→ notée γ_y, en fonction de la masse m du véhicule et des composantes latérales F_(y2) et F_(y1). Établir également la relation liant l'accélération de lacet Ψ¨, lz, F_(y2), F_(y1) et les données géométriques.
Question 7. Exprimer γ_y en fonction de V, β˙ et ψ˙ en linéarisant autour de la position d'équilibre β ∼ 0^∘.
L'hypothèse simplificatrice suivante consiste à considérer une linéarité de la force transversale en fonction de l'angle de dérive du pneumatique. Si D_i désigne le coefficient de dérive du pneumatique, on peut écrire la relation suivante : F_(yi) = − D_i ⋅ ∝ _i avec ∝ _i

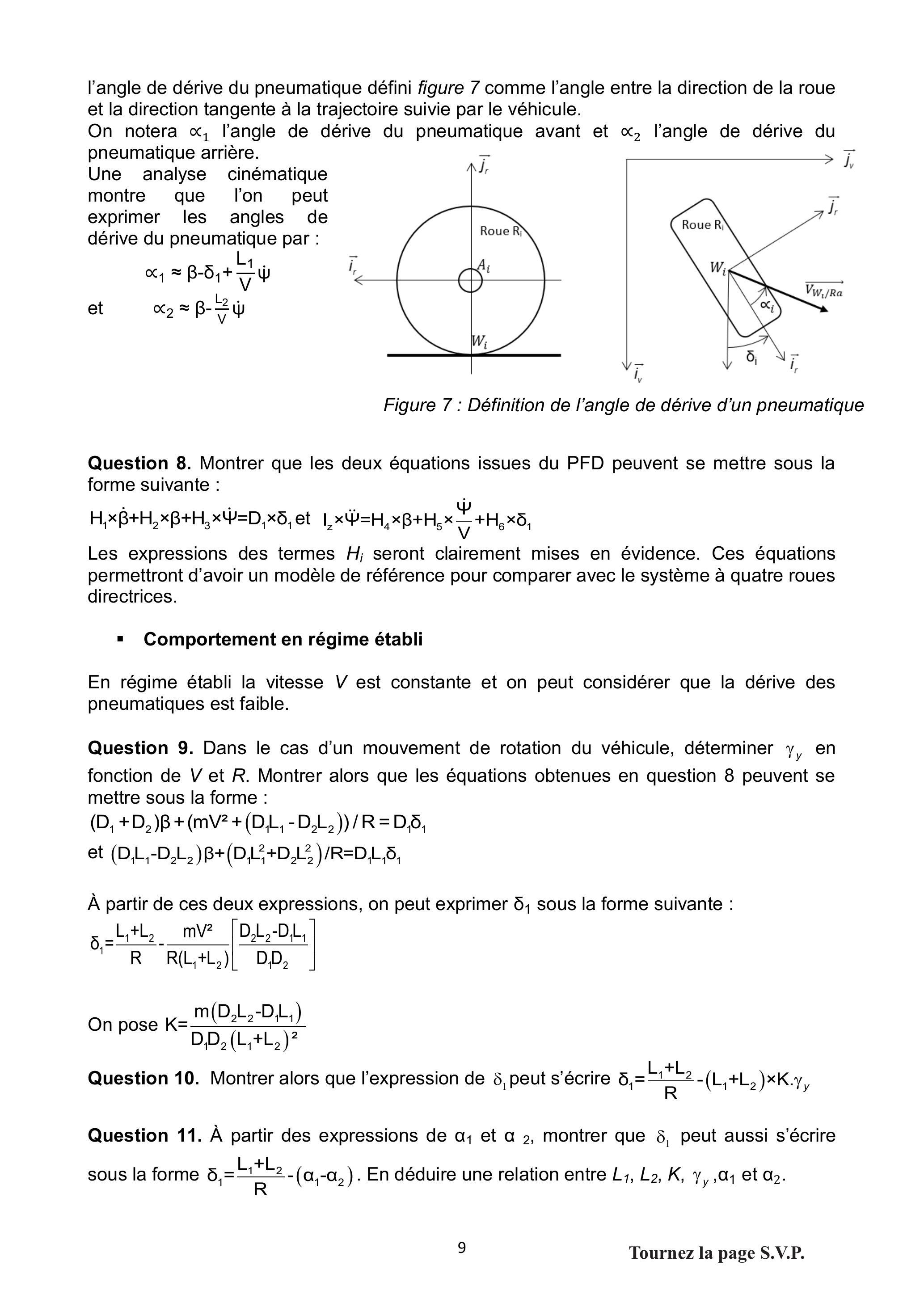

l'angle de dérive du pneumatique défini figure 7 comme l'angle entre la direction de la roue et la direction tangente à la trajectoire suivie par le véhicule.
On notera α_1 l'angle de dérive du pneumatique avant et α_2 l'angle de dérive du pneumatique arrière.
Une analyse cinématique montre que l'on peut exprimer les angles de dérive du pneumatique par :
α_1 ≈ β − δ_1 + (L_1)/Vψ˙
et
α_2 ≈ β − (L_2)/Vψ˙
Figure 7 : Définition de l'angle de dérive d'un pneumatique
Question 8. Montrer que les deux équations issues du PFD peuvent se mettre sous la forme suivante :
H_1 × β˙ + H_2 × β + H_3 × Ψ˙ = D_1 × δ_1 et I_z × Ψ¨ = H_4 × β + H_5 × (Ψ˙)/V + H_6 × δ_1
Les expressions des termes H_i seront clairement mises en évidence. Ces équations permettront d'avoir un modèle de référence pour comparer avec le système à quatre roues directrices.
  • -Comportement en régime établi
En régime établi la vitesse V est constante et on peut considérer que la dérive des pneumatiques est faible.
Question 9. Dans le cas d'un mouvement de rotation du véhicule, déterminer γ_y en fonction de V et R. Montrer alors que les équations obtenues en question 8 peuvent se mettre sous la forme :
(D_1 + D_2)β + (mV^2 + (D_1 L_1 − D_2 L_2))/R = D_1 δ_1; et(D_1 L_1 − D_2 L_2)β + (D_1 L_1^2 + D_2 L_2^2)/R = D_1 L_1 δ_1
À partir de ces deux expressions, on peut exprimer δ_1 sous la forme suivante :
δ_1 = (L_1 + L_2)/R − (mV^2)/(R(L_1 + L_2))[(D_2 L_2 − D_1 L_1)/(D_1 D_2)]
On pose K = (m(D_2 L_2 − D_1 L_1))/(D_1 D_2(L_1 + L_2)^2)
Question 10. Montrer alors que l'expression de δ_1 peut s'écrire δ_1 = (L_1 + L_2)/R − (L_1 + L_2) × K.γ_y
Question 11. À partir des expressions de α_1 et α_2, montrer que δ_1 peut aussi s'écrire sous la forme δ_1 = (L_1 + L_2)/R − (α_1 − α_2). En déduire une relation entre L_1, L_2, K, γ_y, α_1 et α_2.
Question 12. On définit le comportement du véhicule en virage à rayon constant comme survireur lorsque l'angle de dérive des pneumatiques arrière est supérieur à celui des roues avant. On dit que ce comportement est sous-vireur dans le cas contraire et neutre lorsque les angles de dérive des pneumatiques sont égaux. Discuter du signe du coefficient K pour chaque cas.
On donne les caractéristiques du véhicule étudié dans le tableau 4.
Grandeur symbole unité Valeur
Masse en essai avec deux personnes m kg 1575
Distance entre centre du train AV et CdG L1 m 1,040
Distance entre CdG et centre du train AR L2 m 1,760
Rigidité de dérive globale train AV D1 N ⋅ rad^(− 1) 169000
Rigidité de dérive globale train AR D2 N ⋅ rad^(− 1) 149000
Tableau 4 : Valeurs numériques des caractéristiques du véhicule étudié
Question 13. Déterminer K pour le véhicule étudié et en déduire quel est son comportement en virage à rayon constant.
  • -Comparaison du modèle avec des essais réels
Des essais sur un véhicule réel ont permis de comparer les résultats expérimentaux aux résultats issus du modèle défini précédemment.

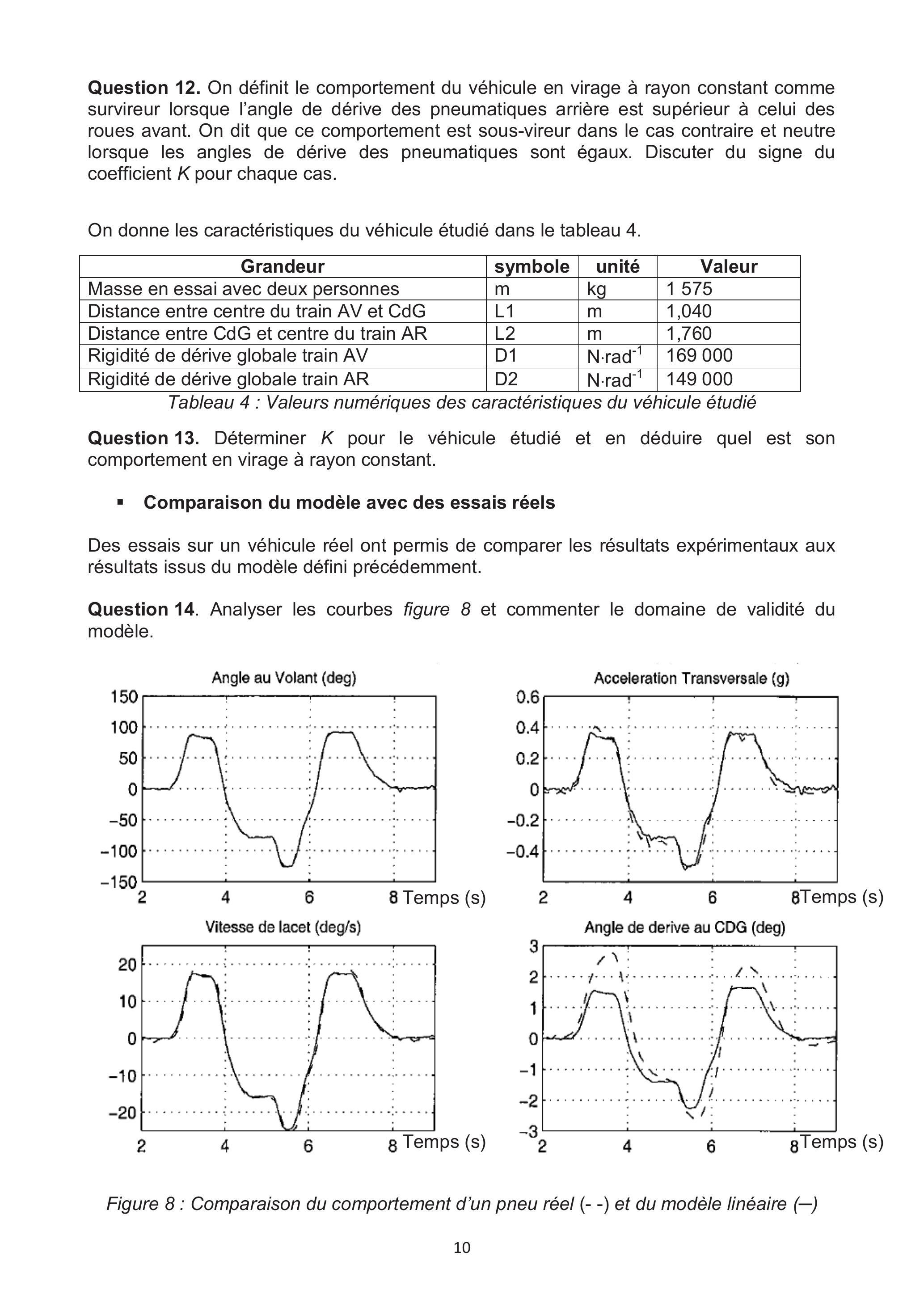

Question 14. Analyser les courbes figure 8 et commenter le domaine de validité du modèle.
Figure 8 : Comparaison du comportement d'un pneu réel (- -) et du modèle linéaire (-)

4.1.2 Analyse du comportement d'un véhicule à quatre roues directrices avec le modèle bicyclette

Cette partie a pour but de mettre en équation le comportement dynamique du véhicule à quatre roues directrices dans le but d'établir un modèle de connaissance permettant de déterminer les paramètres influant sur le comportement.
Dans ce modèle représenté figure 9, les roues avant et arrière sont directrices. L'angle pris par la roue arrière est paramétré par un angle δ_2 positif ou négatif. La vitesse V_x du véhicule étant supposée constante et les angles δ_i étant faibles, on peut considérer que les composantes des efforts suivant i_v→ sont nulles.

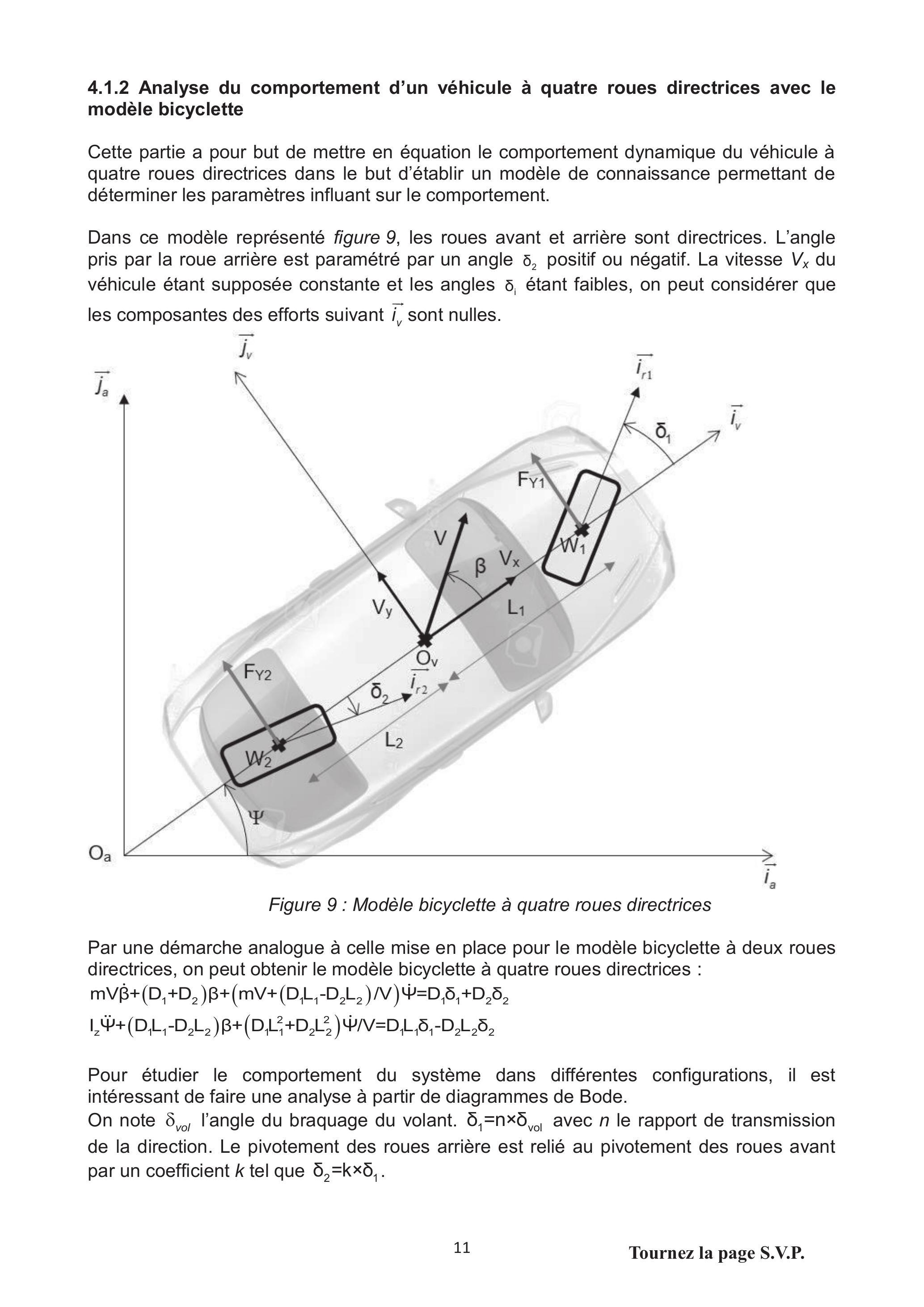

Figure 9 : Modèle bicyclette à quatre roues directrices
Par une démarche analogue à celle mise en place pour le modèle bicyclette à deux roues directrices, on peut obtenir le modèle bicyclette à quatre roues directrices :
mVβ˙ + (D_1 + D_2)β + (mV + (D_1 L_1 − D_2 L_2)/V)Ψ˙ = D_1 δ_1 + D_2 δ_2; I_z Ψ¨ + (D_1 L_1 − D_2 L_2)β + (D_1 L_1^2 + D_2 L_2^2)Ψ˙/V = D_1 L_1 δ_1 − D_2 L_2 δ_2
Pour étudier le comportement du système dans différentes configurations, il est intéressant de faire une analyse à partir de diagrammes de Bode.
On note δ_(vol) l'angle du braquage du volant. δ_1 = n × δ_(vol) avec n le rapport de transmission de la direction. Le pivotement des roues arrière est relié au pivotement des roues avant par un coefficient k tel que δ_2 = k × δ_1.
Question 15. Écrire les équations dans le domaine de Laplace en considérant les conditions initiales nulles. On notera p la variable de Laplace. Les équations seront exprimées en fonction de : δ_(vol), V, Ψ˙, β, p et des variables dimensionnelles.
Ces équations dans le domaine de Laplace permettent d'écrire les fonctions de transfert suivantes, dont les diagrammes de Bode sont donnés en annexe 4a :
  • -une fonction de transfert permettant d'obtenir la vitesse de lacet en fonction de l'angle volant ;
  • -une fonction de transfert permettant d'obtenir l'accélération en fonction de l'angle volant ;

4.1.3 Analyse du comportement à partir des équations du modèle de comportement

Une première classification des stratégies de contrôle d'un système à quatre roues directrices consiste à distinguer le type de stratégie selon qu'il soit "feed-forward" ou "feedback".
Dans une stratégie de type "feed-forward", le braquage des roues arrière est simplement une fraction du braquage appliqué aux roues avant, et résulte directement du braquage du volant. Ainsi, même si le véhicule dévie à la suite d'une rafale de vent, les roues arrière ne braquent pas tant que le volant n'est pas actionné.
Dans une stratégie de type "feedback", le braquage des roues arrière bénéficie d'un retour d'information du mouvement du véhicule. Il permet ainsi en principe de s'adapter plus rapidement en fonction du type de réponse souhaité et de réduire les conséquences des perturbations extérieures, même en l'absence de corrections du conducteur au volant. Cette stratégie est celle privilégiée par le système 4Control car le braquage des roues arrière est à commande électrique et que le calculateur dispose des informations des différents capteurs de l'ESP.
Le contrôle du comportement du véhicule par un système à quatre roues directrices peut se classer en six objectifs :
  • 1.réduire le déphasage dans les réponses du véhicule entre l'accélération latérale et la vitesse de lacet ;
  • 2.réduire l'angle de dérive du châssis ;
  • 3.augmenter la stabilité ;
  • 4.permettre une meilleure manœuvrabilité à basse vitesse ;
  • 5.maintenir les caractéristiques de réponse en braquage désirée lorsque des paramètres du véhicule sont modifiés (contrôle adaptatif) ;
  • 6.obtenir une meilleure réponse au voisinage de la limite d'adhérence des pneumatiques.
Les points 3 et 4 ont été abordés dans les premières questions et les résultats de simulation sont dans l'annexe 3.
Le point 5 est évident de par l'architecture à commande électrique du système 4Control. Le point 6 demande une maîtrise du comportement non linéaire des pneumatiques et ne sera pas abordé.
Le principal facteur pour agir sur le contrôle du véhicule est le facteur k reliant l'angle des roues avant à l'angle des roues arrière. Différents essais sur un véhicule prototype ont montré que le comportement optimal est obtenu lorsque les déphasages de la vitesse de lacet et de l'accélération latérale coïncident. Des essais avec différents réglages de suspension confirment que le meilleur jugement subjectif est obtenu lorsque le déphasage entre la vitesse de lacet et l'accélération latérale est minimal.

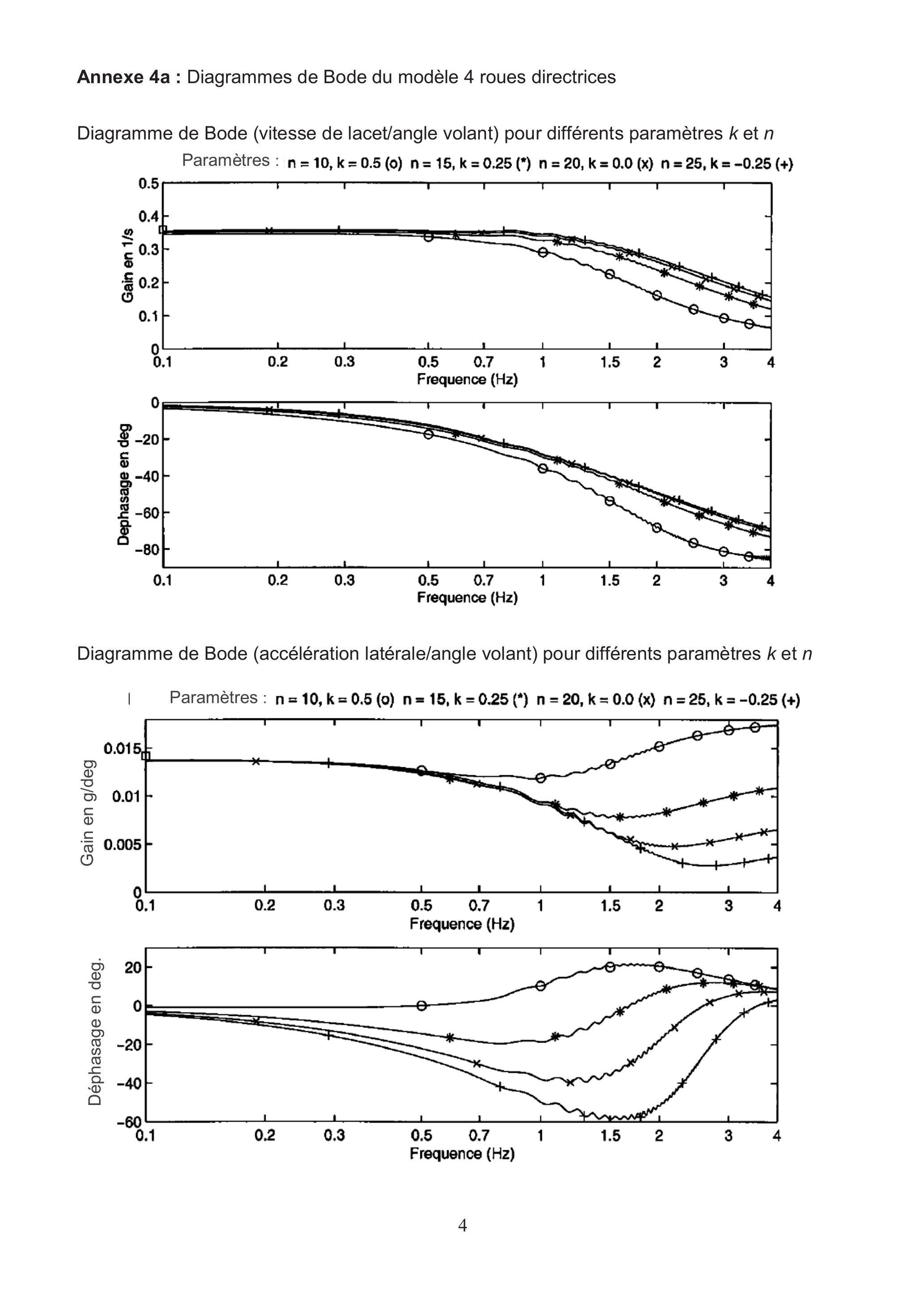

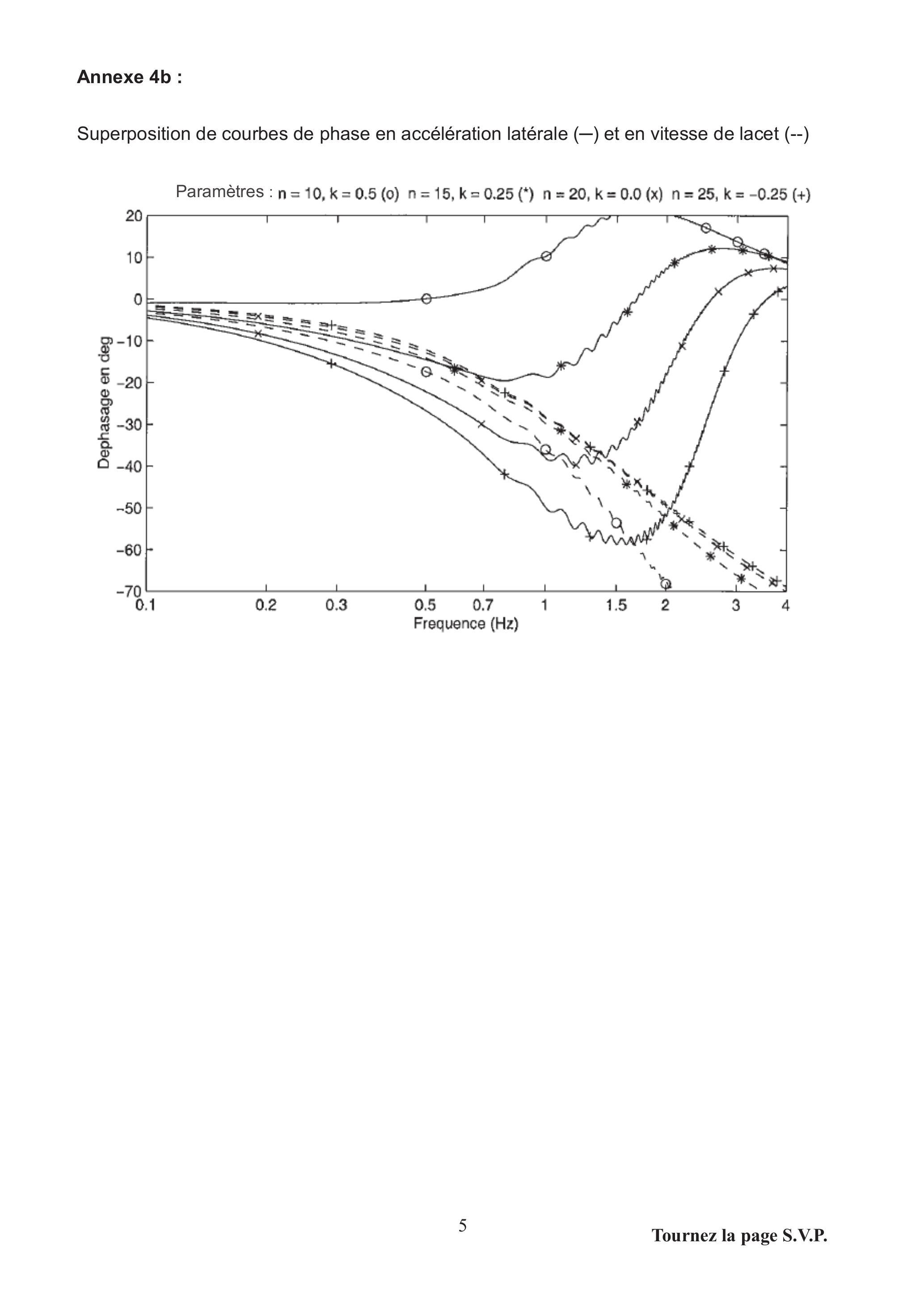

Les simulations proposées en annexes 4a et 4b qui serviront à établir les lois de commande de l'actionneur sont menées avec les paramètres suivants :

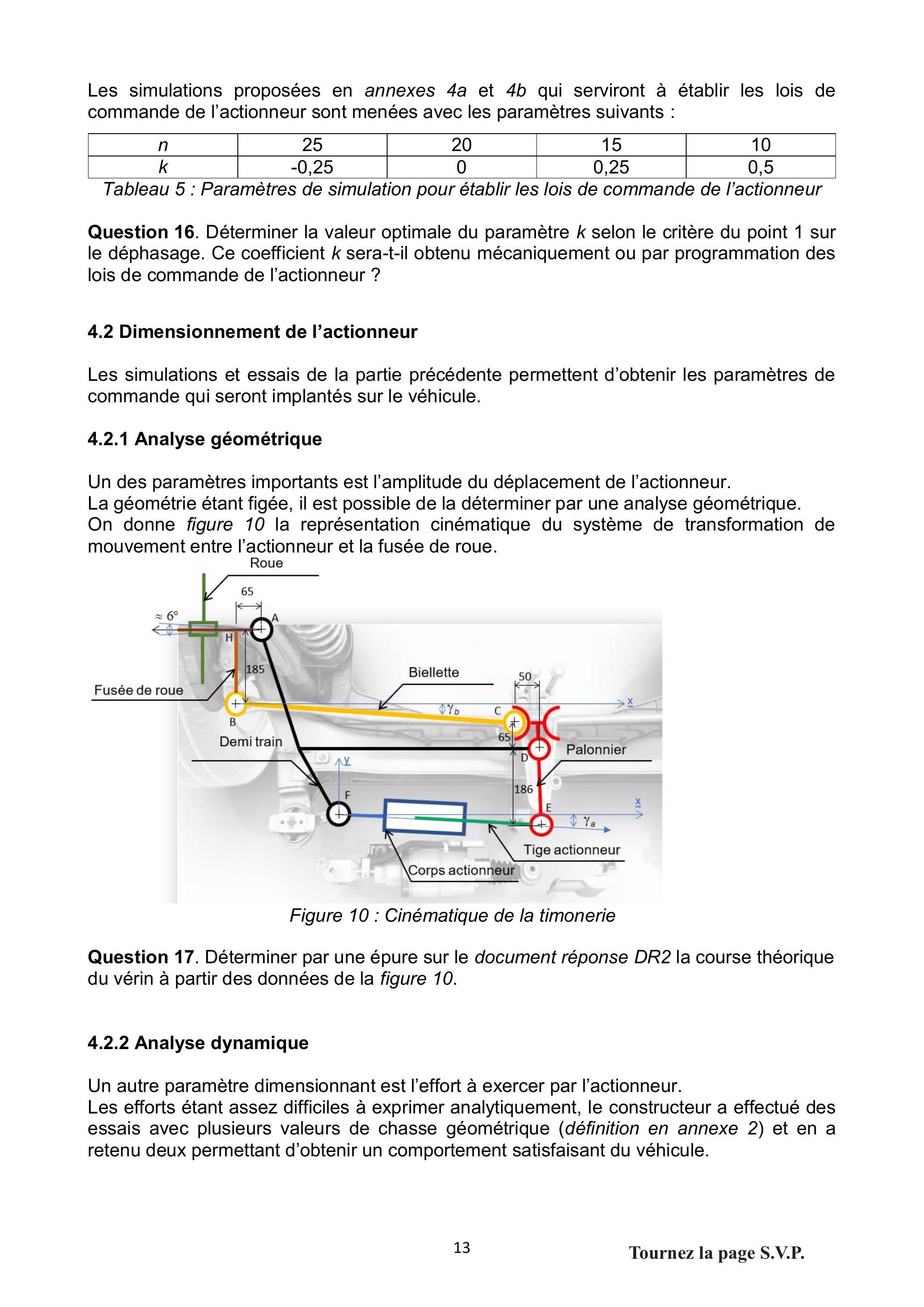

n 25 20 15 10
k -0,25 0 0,25 0,5
Tableau 5 : Paramètres de simulation pour établir les lois de commande de l'actionneur
Question 16. Déterminer la valeur optimale du paramètre k selon le critère du point 1 sur le déphasage. Ce coefficient k sera-t-il obtenu mécaniquement ou par programmation des lois de commande de l'actionneur ?

4.2 Dimensionnement de l'actionneur

Les simulations et essais de la partie précédente permettent d'obtenir les paramètres de commande qui seront implantés sur le véhicule.

4.2.1 Analyse géométrique

Un des paramètres importants est l'amplitude du déplacement de l'actionneur. La géométrie étant figée, il est possible de la déterminer par une analyse géométrique. On donne figure 10 la représentation cinématique du système de transformation de mouvement entre l'actionneur et la fusée de roue.
Figure 10 : Cinématique de la timonerie
Question 17. Déterminer par une épure sur le document réponse DR2 la course théorique du vérin à partir des données de la figure 10.

4.2.2 Analyse dynamique

Un autre paramètre dimensionnant est l'effort à exercer par l'actionneur. Les efforts étant assez difficiles à exprimer analytiquement, le constructeur a effectué des essais avec plusieurs valeurs de chasse géométrique (définition en annexe 2) et en a retenu deux permettant d'obtenir un comportement satisfaisant du véhicule.
Pour ces essais, l'actionneur a été remplacé par un capteur d'effort.

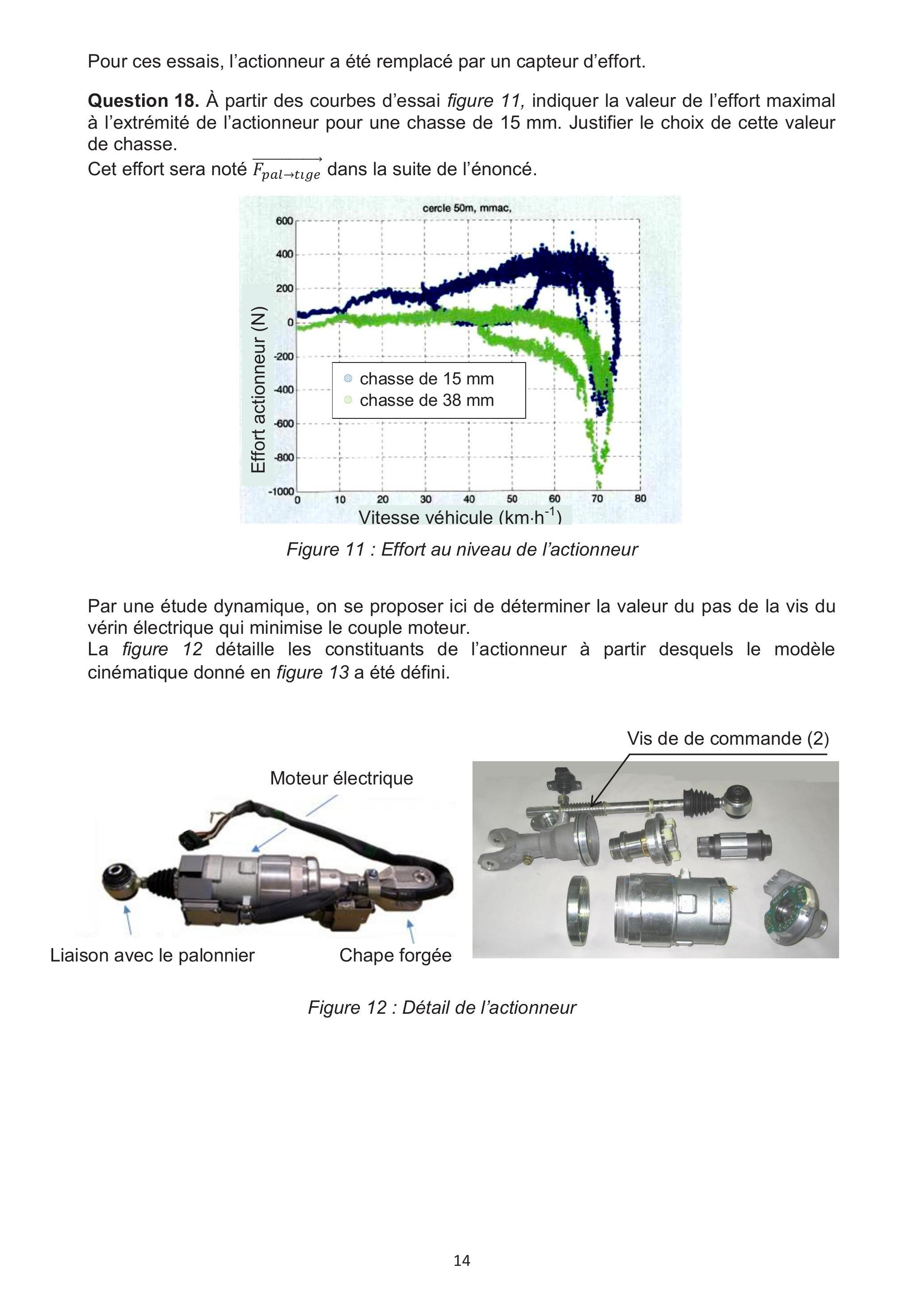

Question 18. À partir des courbes d'essai figure 11, indiquer la valeur de l'effort maximal à l'extrémité de l'actionneur pour une chasse de 15 mm. Justifier le choix de cette valeur de chasse.
Cet effort sera noté F_(pal → tlge)^(→−) dans la suite de l'énoncé.
Figure 11 : Effort au niveau de l'actionneur
Par une étude dynamique, on se proposer ici de déterminer la valeur du pas de la vis du vérin électrique qui minimise le couple moteur.
La figure 12 détaille les constituants de l'actionneur à partir desquels le modèle cinématique donné en figure 13 a été défini.
Figure 12 : Détail de l'actionneur
Tige de l'actionneur (1)

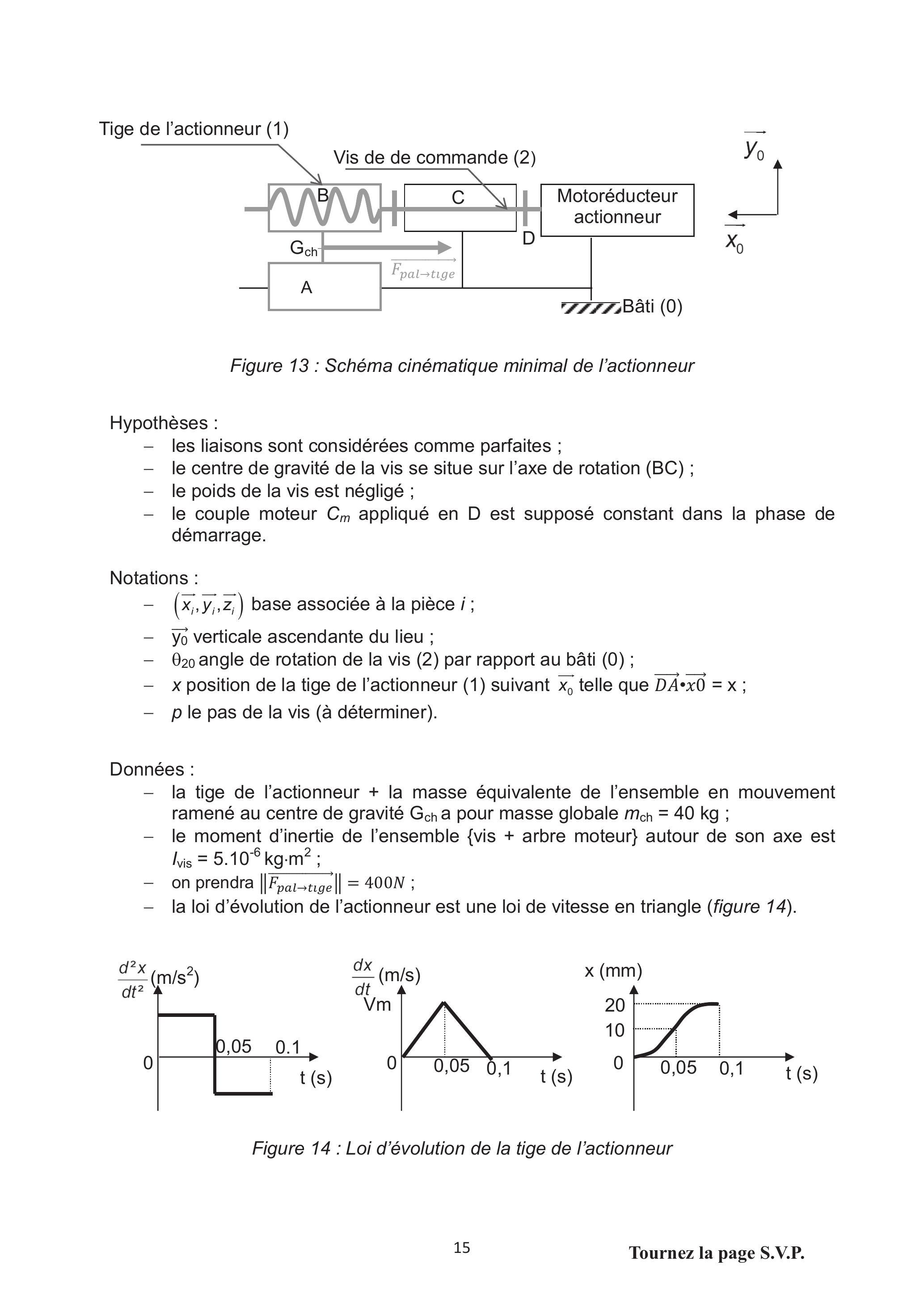

Figure 13 : Schéma cinématique minimal de l'actionneur
Hypothèses :
  • -les liaisons sont considérées comme parfaites ;
  • -le centre de gravité de la vis se situe sur l'axe de rotation (BC) ;
  • -le poids de la vis est négligé ;
  • -le couple moteur C_m appliqué en D est supposé constant dans la phase de démarrage.
Notations :
  • - (x_i→, y_i→, z_i→) base associée à la pièce i;
  • - y_0^(→−) verticale ascendante du lieu ;
  • - θ_(20) angle de rotation de la vis (2) par rapport au bâti (0) ;
  • - x position de la tige de l'actionneur (1) suivant x_0^(→−) telle que DA^(→−) ⋅ x0^(→−) = x;
  • -p le pas de la vis (à déterminer).
Données :
  • -la tige de l'actionneur + la masse équivalente de l'ensemble en mouvement ramené au centre de gravité G_(ch) a pour masse globale m_(ch) = 40 kg;
  • -le moment d'inertie de l'ensemble {vis + arbre moteur} autour de son axe est I_(vis) = 5.10^(− 6) kg ⋅ m^2;
  • -on prendra ‖F_(pal → tige)^(→−)‖ = 400N;
  • -la loi d'évolution de l'actionneur est une loi de vitesse en triangle (figure 14).
Figure 14 : Loi d'évolution de la tige de l'actionneur
Question 19. Déterminer, par application du théorème de l'énergie-puissance, l'expression du couple motoréducteur C_m en fonction du pas p, de l'accélération linéaire x¨, de l'effort ‖F_(pal → tıge)^(→−)‖ et des paramètres de masse. En déduire l'expression du pas de la vis p permettant d'avoir un couple motoréducteur minimal pour une accélération donnée.
Question 20. Calculer le couple motoréducteur. Existe-t-il un moteur standard adéquat dans la documentation fournie en annexe 5 ? Justifier un éventuel compromis de la part du concepteur.

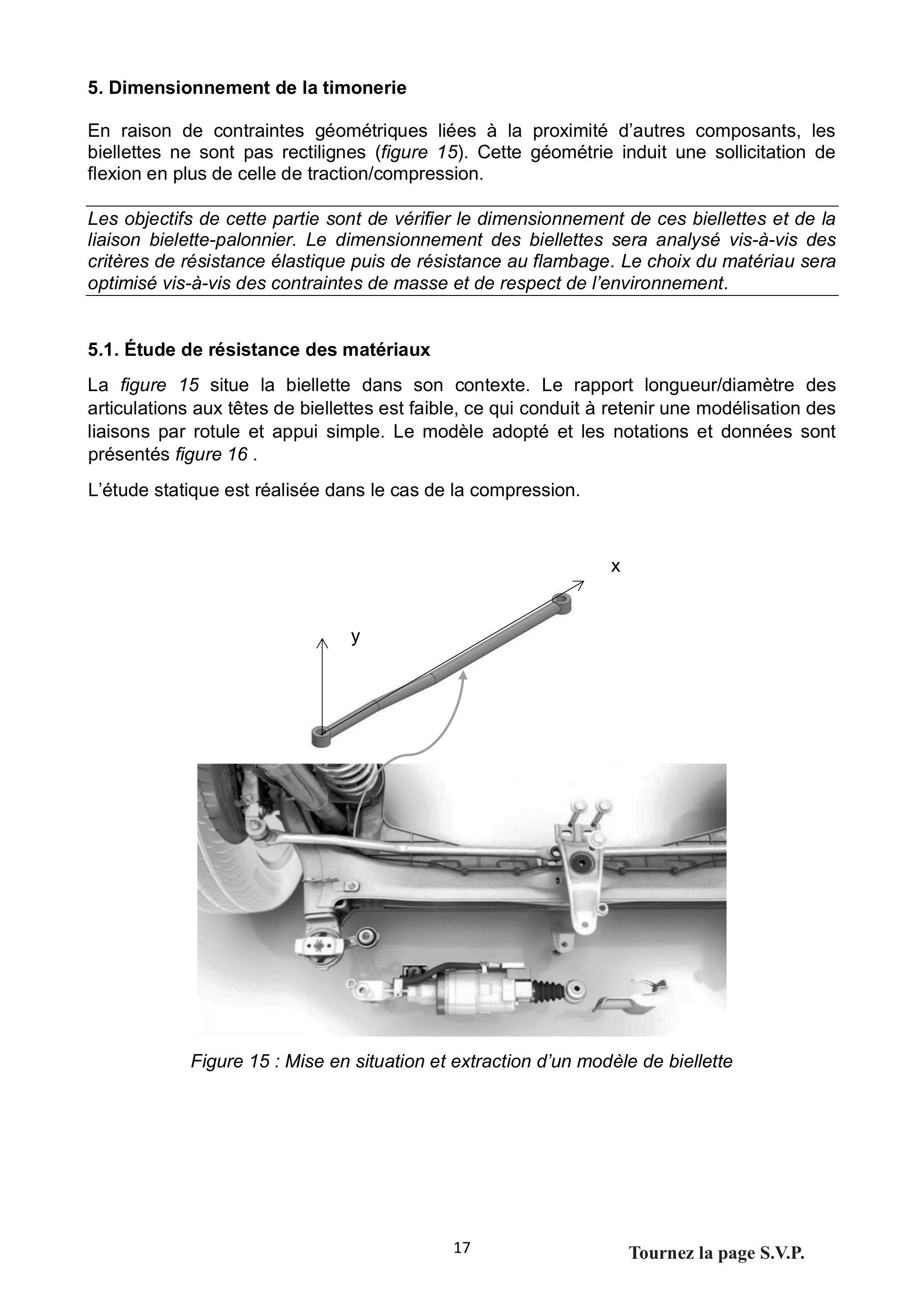

5. Dimensionnement de la timonerie

En raison de contraintes géométriques liées à la proximité d'autres composants, les biellettes ne sont pas rectilignes (figure 15). Cette géométrie induit une sollicitation de flexion en plus de celle de traction/compression.
Les objectifs de cette partie sont de vérifier le dimensionnement de ces biellettes et de la liaison bielette-palonnier. Le dimensionnement des biellettes sera analysé vis-à-vis des critères de résistance élastique puis de résistance au flambage. Le choix du matériau sera optimisé vis-à-vis des contraintes de masse et de respect de l'environnement.

5.1. Étude de résistance des matériaux

La figure 15 situe la biellette dans son contexte. Le rapport longueur/diamètre des articulations aux têtes de biellettes est faible, ce qui conduit à retenir une modélisation des liaisons par rotule et appui simple. Le modèle adopté et les notations et données sont présentés figure 16.
L'étude statique est réalisée dans le cas de la compression.
Figure 15 : Mise en situation et extraction d'un modèle de biellette
Notations et données :
‖AB^(→−)‖ = L_1 = 154 mm; ‖BC^(→−)‖ = L_2 = 163 mm; ‖CD^(→−)‖ = L_3 = 374 mm; (x⃗, BC^(→−)) = α = − 17, 9^∘; (x⃗, AD^(→−)) = β (à calculer)
Section : tube de diamètres extérieur D = 24 mm et intérieur d = 20 mm
Intensité de l'effort F : 1000N (valeur majorante)
Matériau: acier faiblement allié
Module d'Young : E = 210GPa
Limite élastique : Re = 240MPa

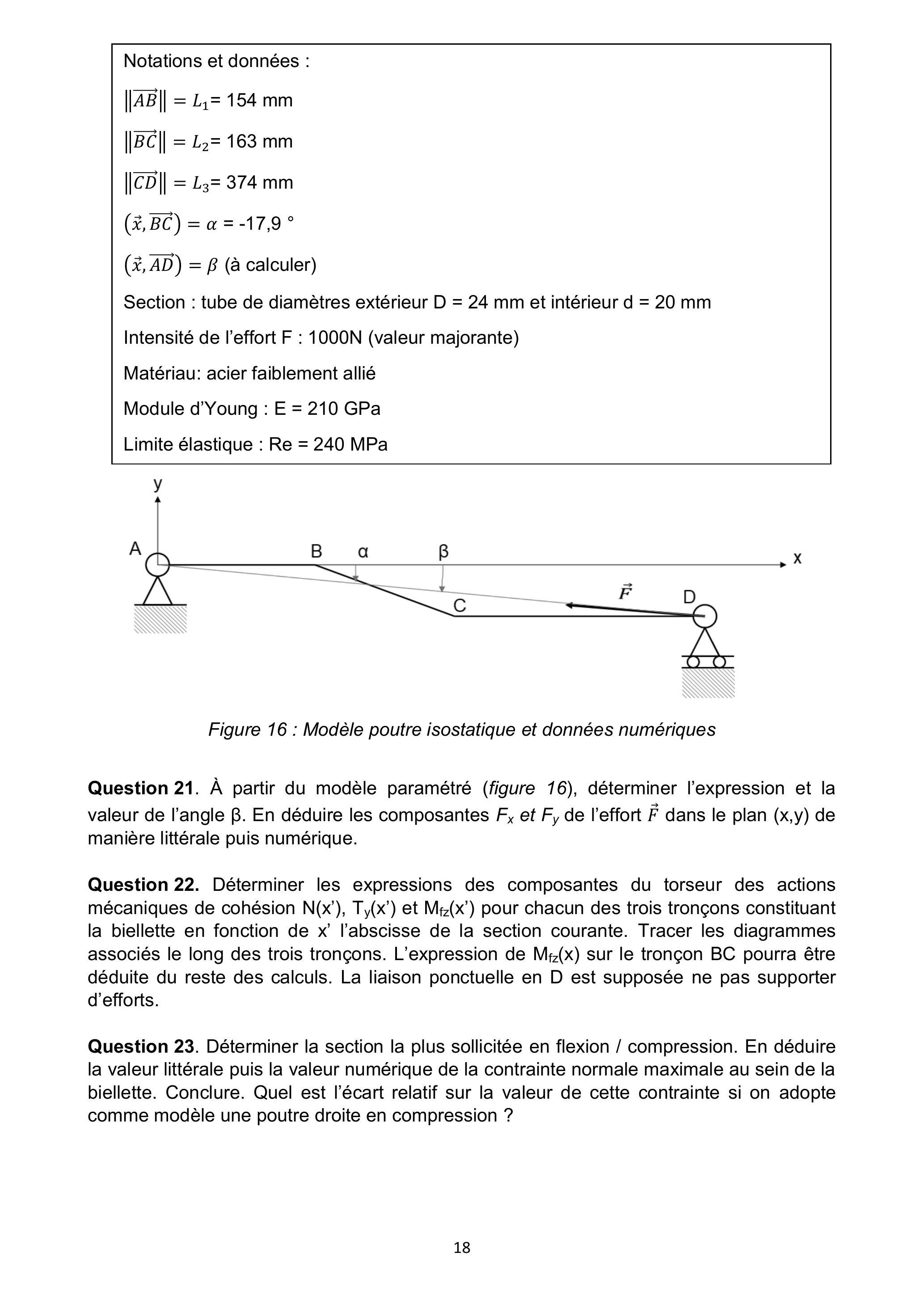

Figure 16 : Modèle poutre isostatique et données numériques
Question 21. À partir du modèle paramétré (figure 16), déterminer l'expression et la valeur de l'angle β. En déduire les composantes F_x et F_y de l'effort F⃗ dans le plan (x, y) de manière littérale puis numérique.
Question 22. Déterminer les expressions des composantes du torseur des actions mécaniques de cohésion N(x^′), T_y(x^′) et M_(fz)(x^′) pour chacun des trois tronçons constituant la biellette en fonction de x' l'abscisse de la section courante. Tracer les diagrammes associés le long des trois tronçons. L'expression de M_(fz)(x) sur le tronçon BC pourra être déduite du reste des calculs. La liaison ponctuelle en D est supposée ne pas supporter d'efforts.
Question 23. Déterminer la section la plus sollicitée en flexion / compression. En déduire la valeur littérale puis la valeur numérique de la contrainte normale maximale au sein de la biellette. Conclure. Quel est l'écart relatif sur la valeur de cette contrainte si on adopte comme modèle une poutre droite en compression ?

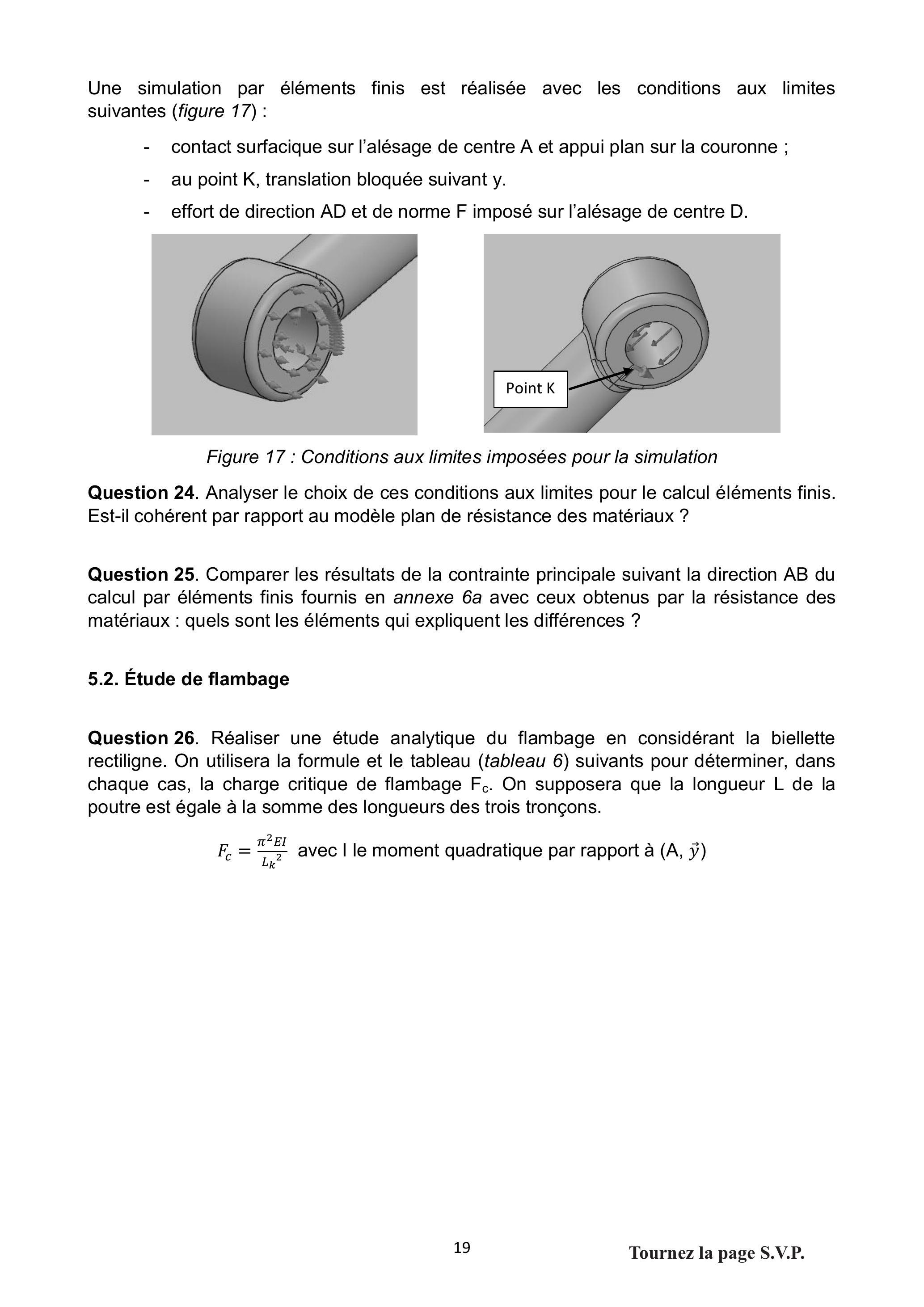

Une simulation par éléments finis est réalisée avec les conditions aux limites suivantes (figure 17) :
  • -contact surfacique sur l'alésage de centre A et appui plan sur la couronne ;
  • -au point K, translation bloquée suivant y.
  • -effort de direction AD et de norme F imposé sur l'alésage de centre D.
Figure 17 : Conditions aux limites imposées pour la simulation
Question 24. Analyser le choix de ces conditions aux limites pour le calcul éléments finis. Est-il cohérent par rapport au modèle plan de résistance des matériaux ?
Question 25. Comparer les résultats de la contrainte principale suivant la direction AB du calcul par éléments finis fournis en annexe 6a avec ceux obtenus par la résistance des matériaux : quels sont les éléments qui expliquent les différences ?

5.2. Étude de flambage

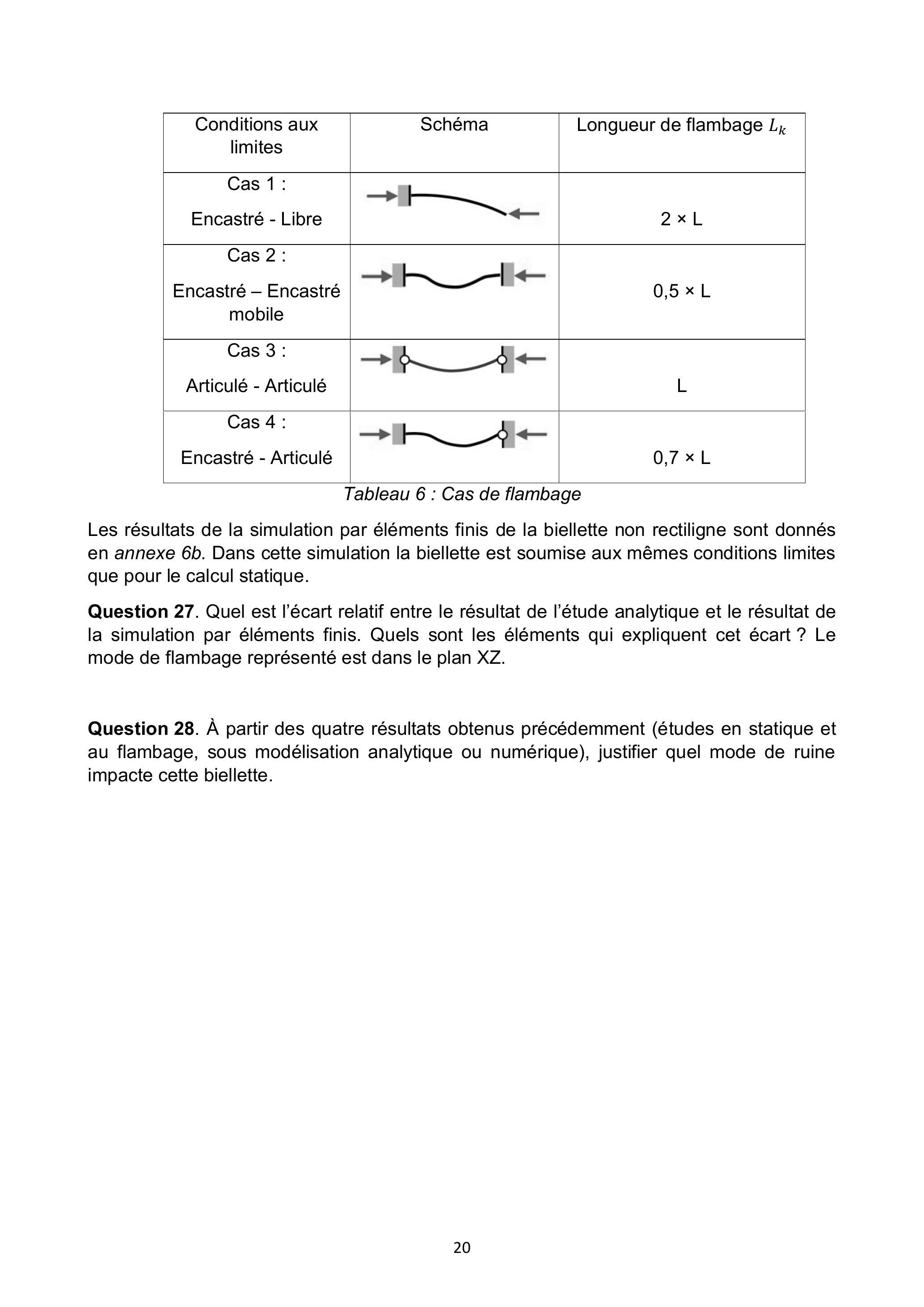

Question 26. Réaliser une étude analytique du flambage en considérant la biellette rectiligne. On utilisera la formule et le tableau (tableau 6) suivants pour déterminer, dans chaque cas, la charge critique de flambage F_c. On supposera que la longueur L de la poutre est égale à la somme des longueurs des trois tronçons.
F_c = (π^2 EI)/(L_k^2) avec I le moment quadratique par rapport à (A, y⃗)
Conditions aux limites Schéma Longueur de flambage L_k
Cas 1 :
Encastré - Libre
2 × L
Cas 2 :
Encastré - Encastré mobile
0, 5 × L
Cas 3 :
Articulé - Articulé
L
Cas 4 :
Encastré - Articulé
0, 7 × L
Tableau 6 : Cas de flambage
Les résultats de la simulation par éléments finis de la biellette non rectiligne sont donnés en annexe 6b. Dans cette simulation la biellette est soumise aux mêmes conditions limites que pour le calcul statique.
Question 27. Quel est l'écart relatif entre le résultat de l'étude analytique et le résultat de la simulation par éléments finis. Quels sont les éléments qui expliquent cet écart ? Le mode de flambage représenté est dans le plan XZ.
Question 28. À partir des quatre résultats obtenus précédemment (études en statique et au flambage, sous modélisation analytique ou numérique), justifier quel mode de ruine impacte cette biellette.

5.3 Optimisation du choix du matériau

Cette partie exploite quatre diagrammes restreints aux familles des alliages ferreux et des composites en annexes 7a et 7b. Le prix indiqué sur le premier diagramme est massique, soit en €/kg. La structure est tubulaire de longueur et diamètre extérieur imposés, l'épaisseur du tube, supposée faible devant les diamètres, est la variable libre pour les optimisations.
Question 29. Parmi ces quatre diagrammes de propriétés, déterminer les deux diagrammes correspondant à l'optimisation de la masse de la biellette à résistance statique donnée d'une part et à résistance au flambage donnée d'autre part.
Question 30. En choisissant le diagramme approprié au critère de résistance statique, déterminer l'écart de masse à tenue mécanique égale entre une solution en acier allié et une solution en composite unidirectionnel Carbone.
Question 31. En choisissant les diagrammes appropriés et en raisonnant sur un volume constant de biellette égal à 133 cm^3, déterminer les coûts économiques (en €) et environnementaux (impact Carbone en kg de CO_2 ) d'une solution en acier allié et d'une solution en composite unidirectionnel en fibre de carbone. Comparer ces deux solutions en écart relatif.
Question 32. Pour ces coûts économique et environnemental, citer les éléments non pris en compte pour effectuer un bilan exhaustif.
Question 33. Dans l'hypothèse d'un tube en composite renforcé de fibres de carbone constituant la zone centrale de la biellette, suivant quelles directions de fibres ce tube devra-t-il principalement être réalisé pour supporter respectivement les sollicitations de flexion et de traction/compression ?

5.4 Vérification de la liaison biellette-palonnier

Pour étudier la liaison biellette-palonnier, un contact direct est envisagé dans un premier temps.
La répartition de pression de contact est supposée sinusoïdale et avec présence de jeu (figure 18).

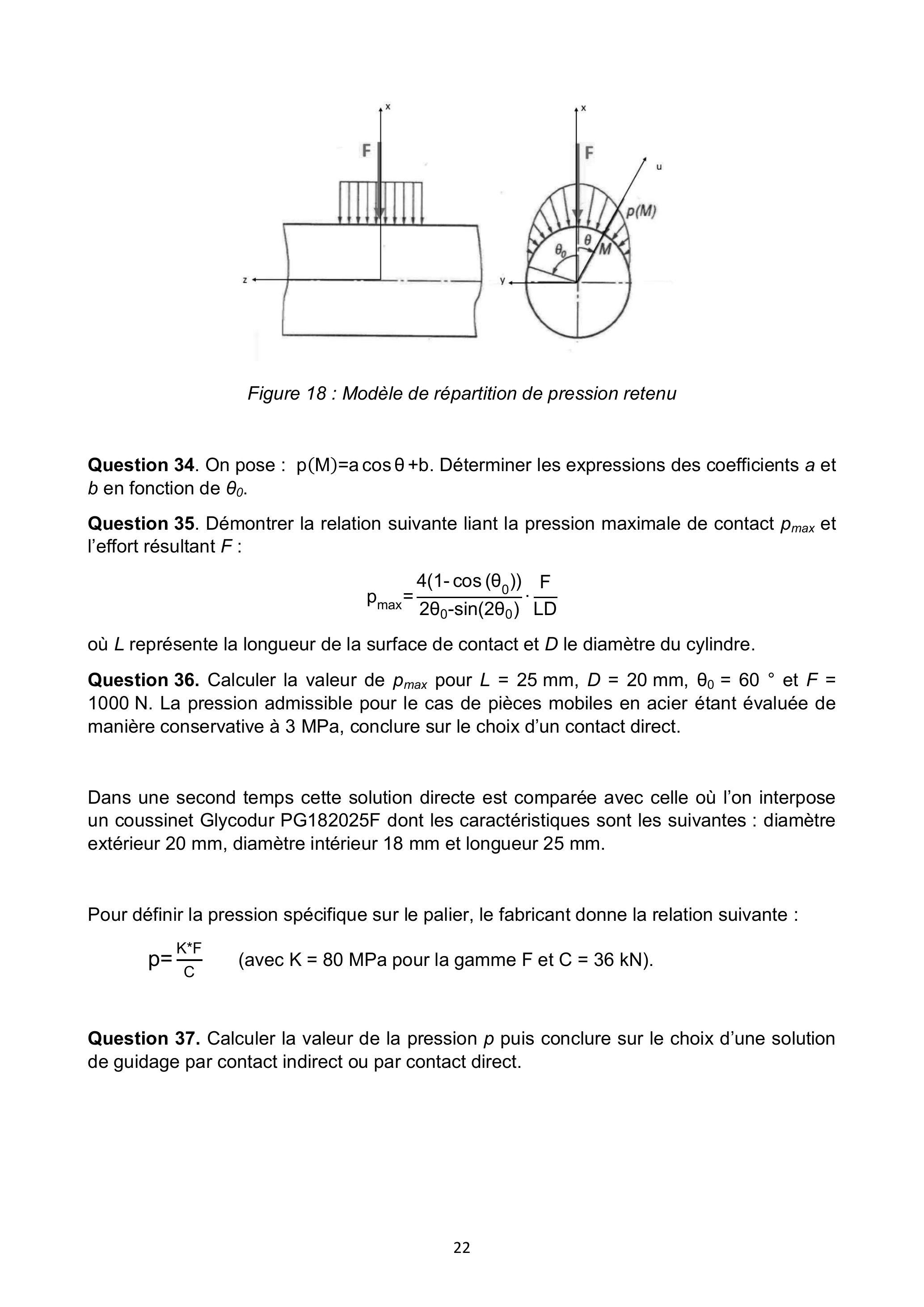

Figure 18 : Modèle de répartition de pression retenu
Question 34. On pose : p(M) = acosθ + b. Déterminer les expressions des coefficients a et b en fonction de θ_0.
Question 35. Démontrer la relation suivante liant la pression maximale de contact p_(max) et l'effort résultant F :
p_(max) = (4(1 − cos(θ_0)))/(2θ_0 − sin(2θ_0)) ⋅ F/(LD)
où L représente la longueur de la surface de contact et D le diamètre du cylindre.
Question 36. Calculer la valeur de p_(max) pour L = 25 mm, D = 20 mm, θ_0 = 60^∘ et F = 1000 N . La pression admissible pour le cas de pièces mobiles en acier étant évaluée de manière conservative à 3 MPa, conclure sur le choix d'un contact direct.
Dans une second temps cette solution directe est comparée avec celle où l'on interpose un coussinet Glycodur PG182025F dont les caractéristiques sont les suivantes : diamètre extérieur 20 mm, diamètre intérieur 18 mm et longueur 25 mm.
Pour définir la pression spécifique sur le palier, le fabricant donne la relation suivante :
p = (K^∗ F)/C (avec K = 80MPa pour la gamme F et C = 36kN).
Question 37. Calculer la valeur de la pression p puis conclure sur le choix d'une solution de guidage par contact indirect ou par contact direct.

6. Étude de pré-industrialisation

L'objectif de cette partie est de mettre en situation l'industrialisation du palonnier dans le contexte industriel du constructeur automobile.

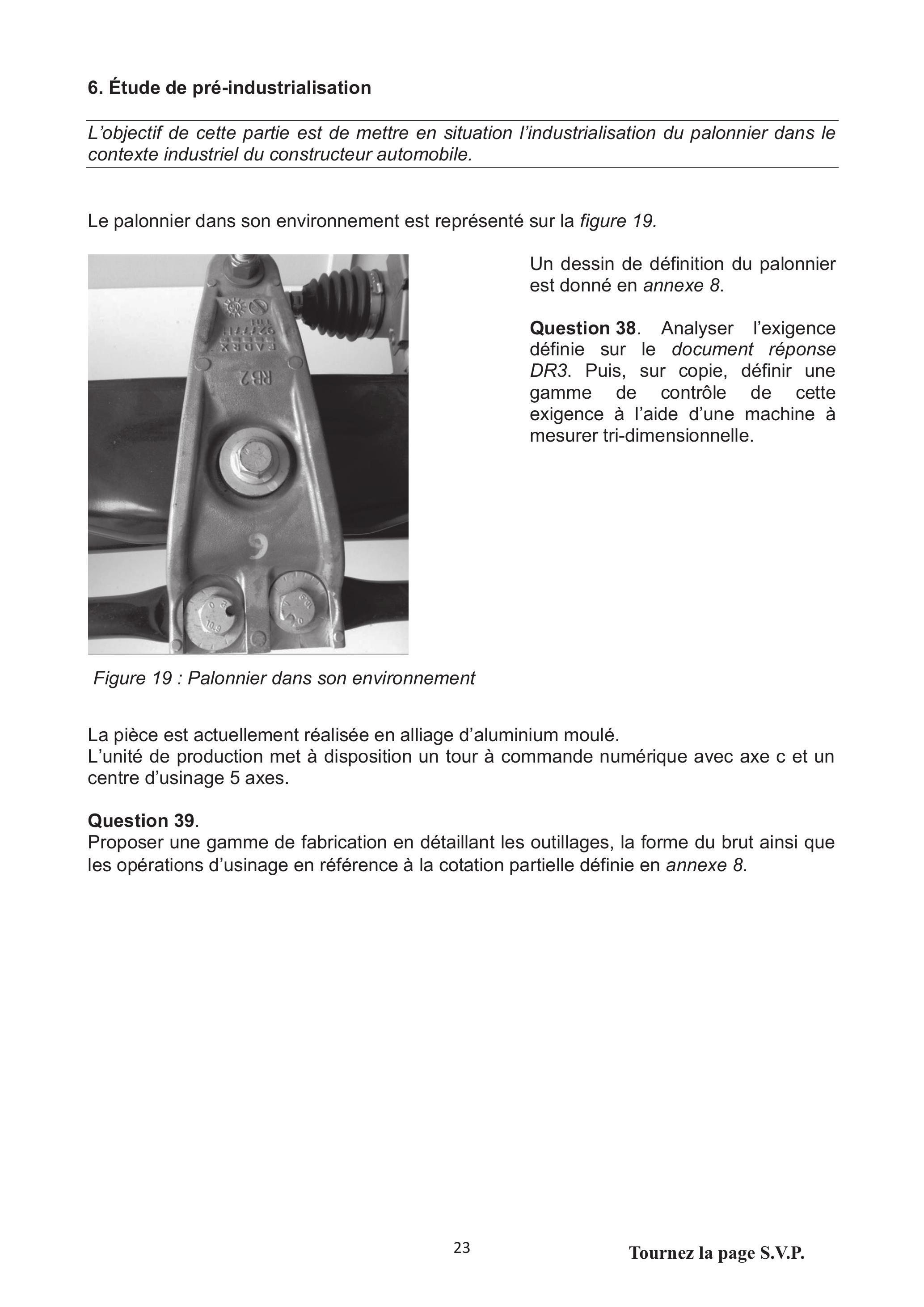

Le palonnier dans son environnement est représenté sur la figure 19.
Figure 19 : Palonnier dans son environnement

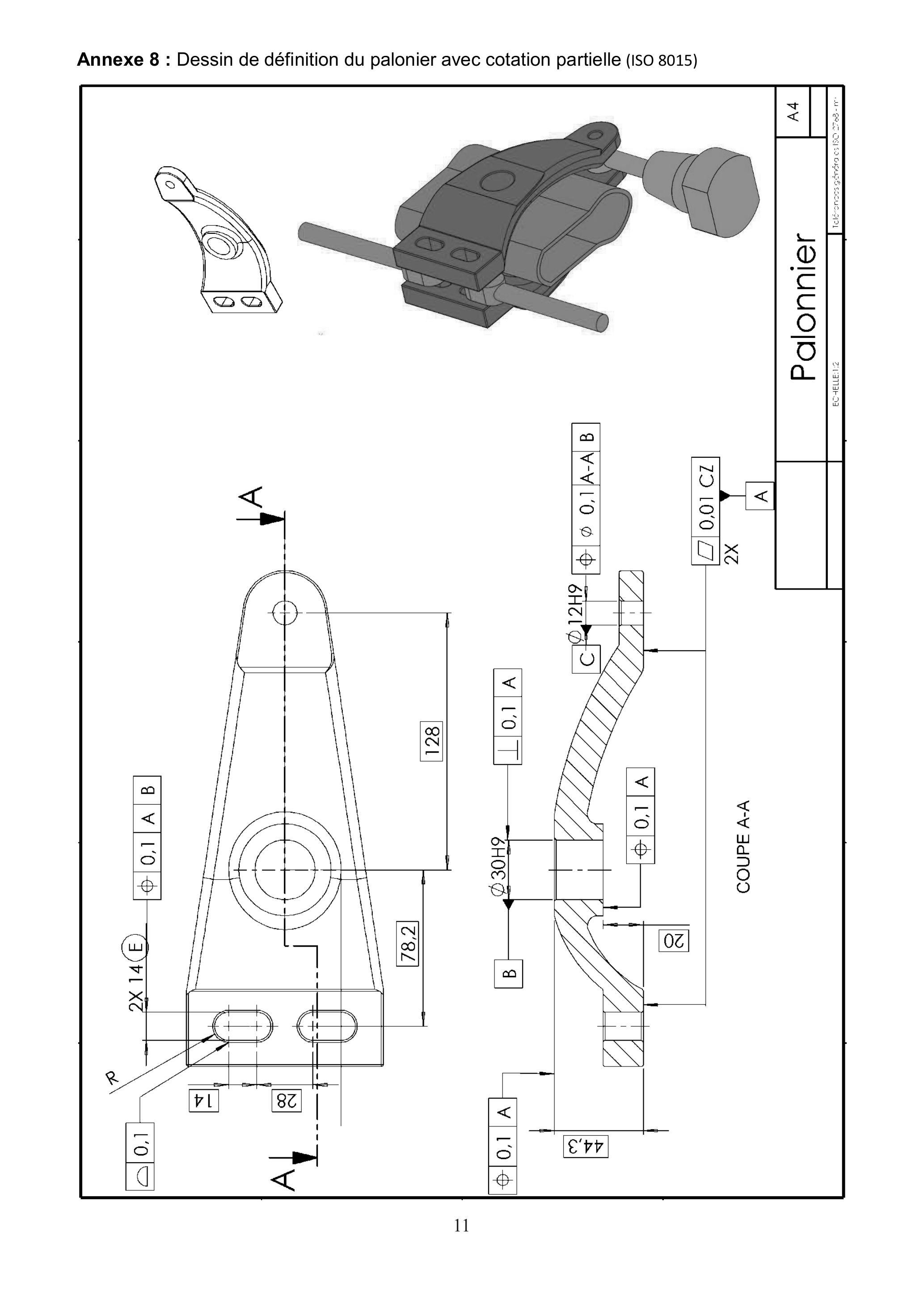

Un dessin de définition du palonnier est donné en annexe 8.
Question 38. Analyser l'exigence définie sur le document réponse DR3. Puis, sur copie, définir une gamme de contrôle de cette exigence à l'aide d'une machine à mesurer tri-dimensionnelle.
La pièce est actuellement réalisée en alliage d'aluminium moulé.
L'unité de production met à disposition un tour à commande numérique avec axe c et un centre d'usinage 5 axes.
Question 39.
Proposer une gamme de fabrication en détaillant les outillages, la forme du brut ainsi que les opérations d'usinage en référence à la cotation partielle définie en annexe 8.

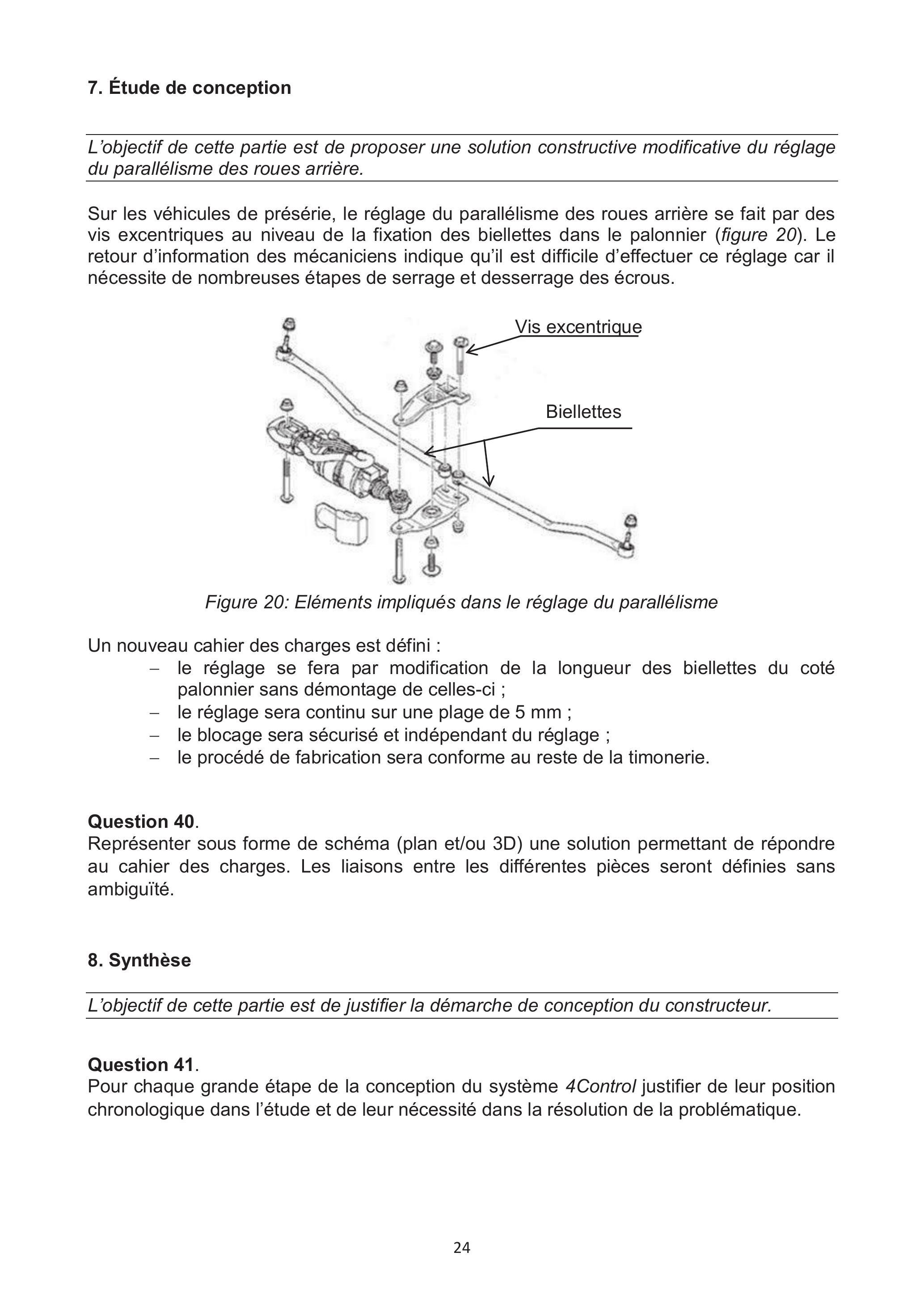

7. Étude de conception

L'objectif de cette partie est de proposer une solution constructive modificative du réglage du parallélisme des roues arrière.
Sur les véhicules de présérie, le réglage du parallélisme des roues arrière se fait par des vis excentriques au niveau de la fixation des biellettes dans le palonnier (figure 20). Le retour d'information des mécaniciens indique qu'il est difficile d'effectuer ce réglage car il nécessite de nombreuses étapes de serrage et desserrage des écrous.
Figure 20: Eléments impliqués dans le réglage du parallélisme
Un nouveau cahier des charges est défini :
  • -le réglage se fera par modification de la longueur des biellettes du coté palonnier sans démontage de celles-ci ;
  • -le réglage sera continu sur une plage de 5 mm ;
  • -le blocage sera sécurisé et indépendant du réglage ;
  • -le procédé de fabrication sera conforme au reste de la timonerie.
Question 40.
Représenter sous forme de schéma (plan et/ou 3D) une solution permettant de répondre au cahier des charges. Les liaisons entre les différentes pièces seront définies sans ambiguïté.

8. Synthèse

L'objectif de cette partie est de justifier la démarche de conception du constructeur.
Question 41.
Pour chaque grande étape de la conception du système 4Control justifier de leur position chronologique dans l'étude et de leur nécessité dans la résolution de la problématique.
Annexe 1 : Épures géométriques des véhicules deux et quatre roues motrices
Cas nº1 : 2 roues directrices
Cas n^∘2 : 4 roues directrices en opposition de pivotement
Cas n^∘3 : 4 roues directrices même sens de pivotement
Annexe 2 : Géométrie d'un véhicule automobile

La roue est montée sur une porte-fusée liée aux systèmes de direction qui lui permet une rotation dite de braquage d'angle noté δ. Le braquage des roues s'effectue autour de l'axe e⃗_δ, appelé axe de pivot. La position de l'axe de pivot est caractérisée par l'angle γ_p (angle de pivot), l'angle γ_c (angle de chasse), la longueur c_p (le déport latéral de pivot) et la longueur c_g (la chasse géométrique). L'inclinaison de la roue par rapport au plan vertical est appelée l'angle de carrossage (γ).
On utilise dans la littérature scientifique deux types de système de coordonnées ; ISO (celle du sujet) et SAE.


SAE
Un véhicule automobile peut se déplacer suivant les 6 degrés de liberté :
  • -3 translations : suivant l'axe X (déplacement longitudinal), suivant l'axe Y (déplacement latéral) et suivant l'axe Z (déplacement vertical) ;
  • -3 rotations : ψ autour de l'axe Z (lacet), φ autour de l'axe X (roulis) et θ autour de l'axe Y (tangage).
  • -L'angle de dérive du pneu est l'angle entre la direction de la roue et la direction tangente à trajectoire suivie par le véhicule (représenté dans l'énoncé du sujet).
  • -L'angle de dérive au centre de gravité est l'angle entre l'axe longitudinal du véhicule et la direction tangente à la trajectoire du centre de gravité (représenté dans l'énoncé du sujet).
Annexe 3 : Simulation du comportement de véhicules 2 et 4 roues directrices.
Braquage des roues avant gauche et arrière droite (publication FUKUNAGA)
Accélération transversale pour un véhicule 2 roues directrices et un véhicule 4 roues directrices
Vitesse de lacet pour un véhicule 2 roues directrices et un véhicule 4 roues directrices

Annexe 4a : Diagrammes de Bode du modèle 4 roues directrices
Diagramme de Bode (vitesse de lacet/angle volant) pour différents paramètres k et n
Diagramme de Bode (accélération latérale/angle volant) pour différents paramètres k et n

Annexe 4b :

Superposition de courbes de phase en accélération latérale (-) et en vitesse de lacet (--)

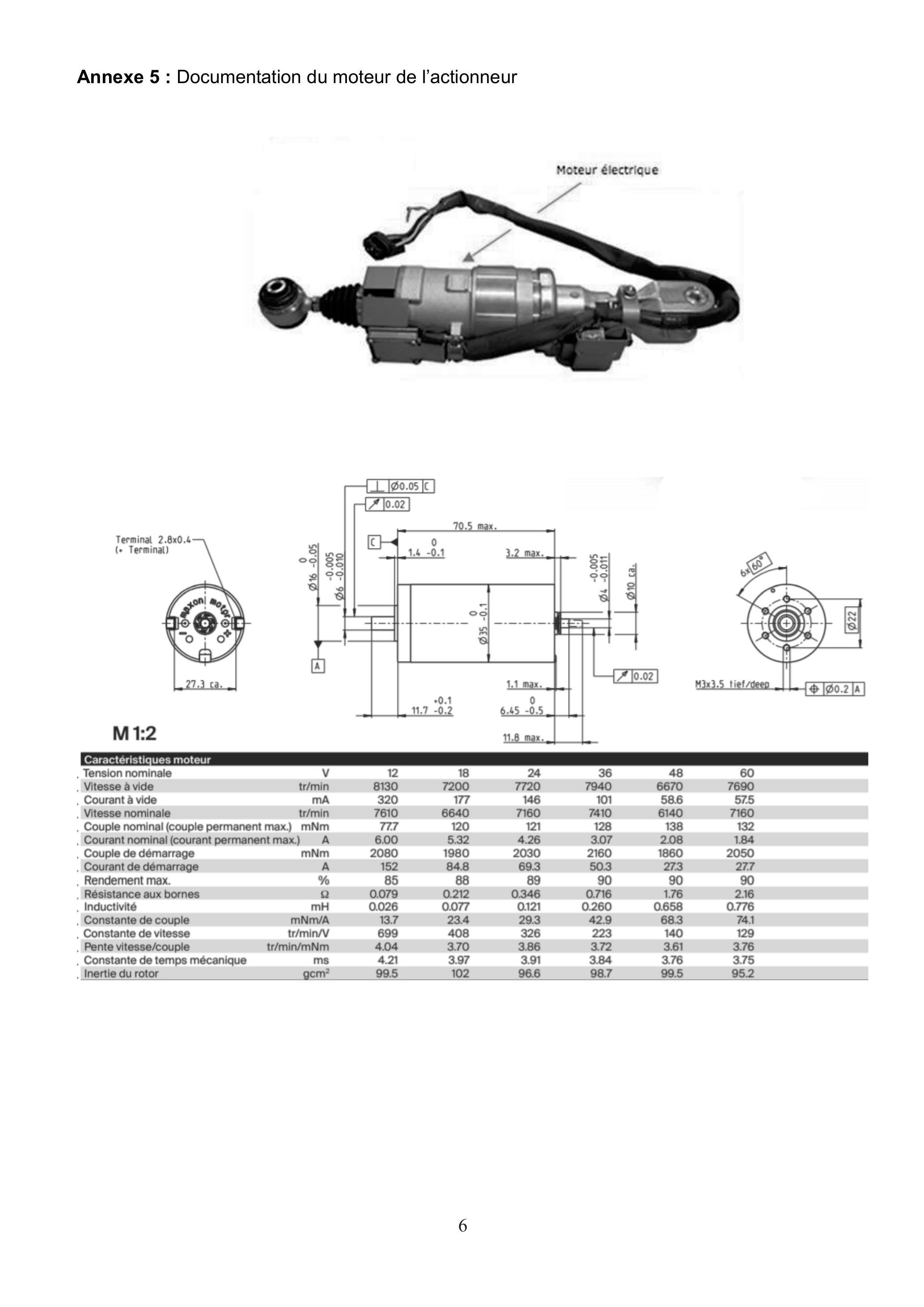

Annexe 5 : Documentation du moteur de l'actionneur

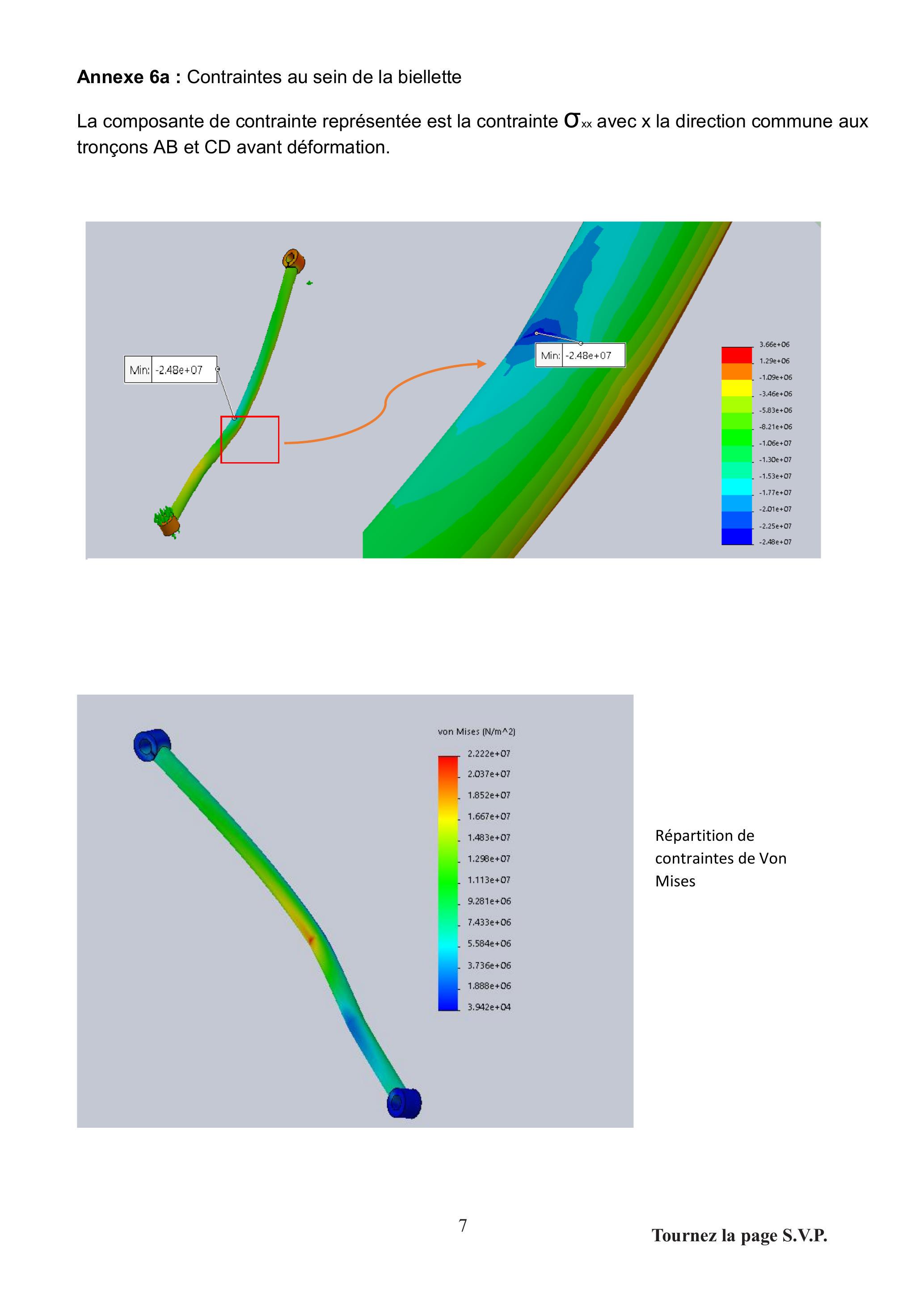

Annexe 6a : Contraintes au sein de la biellette
La composante de contrainte représentée est la contrainte σ_(xx) avec x la direction commune aux tronçons AB et CD avant déformation.

Répartition de contraintes de Von Mises

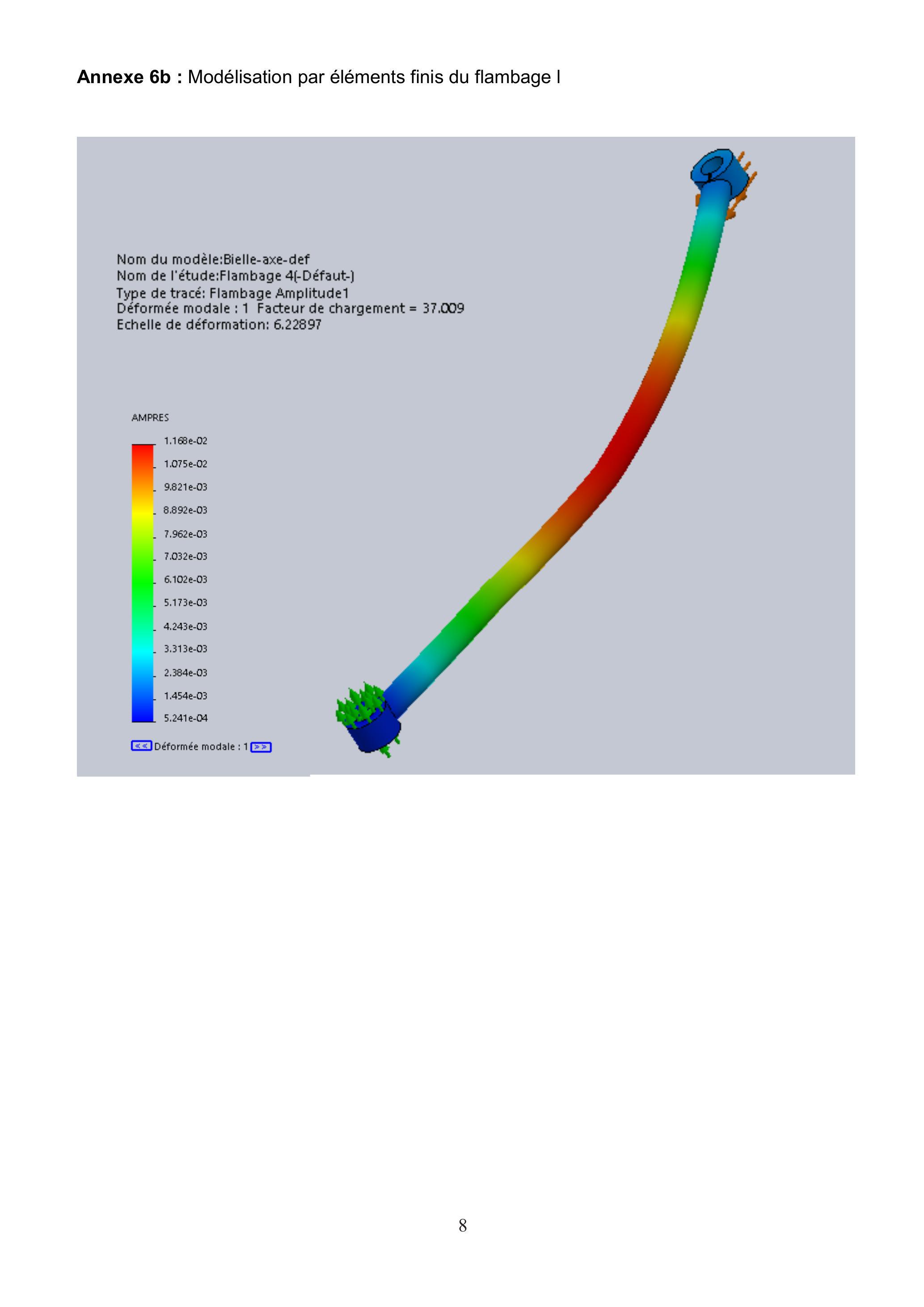

Annexe 6b : Modélisation par éléments finis du flambage I

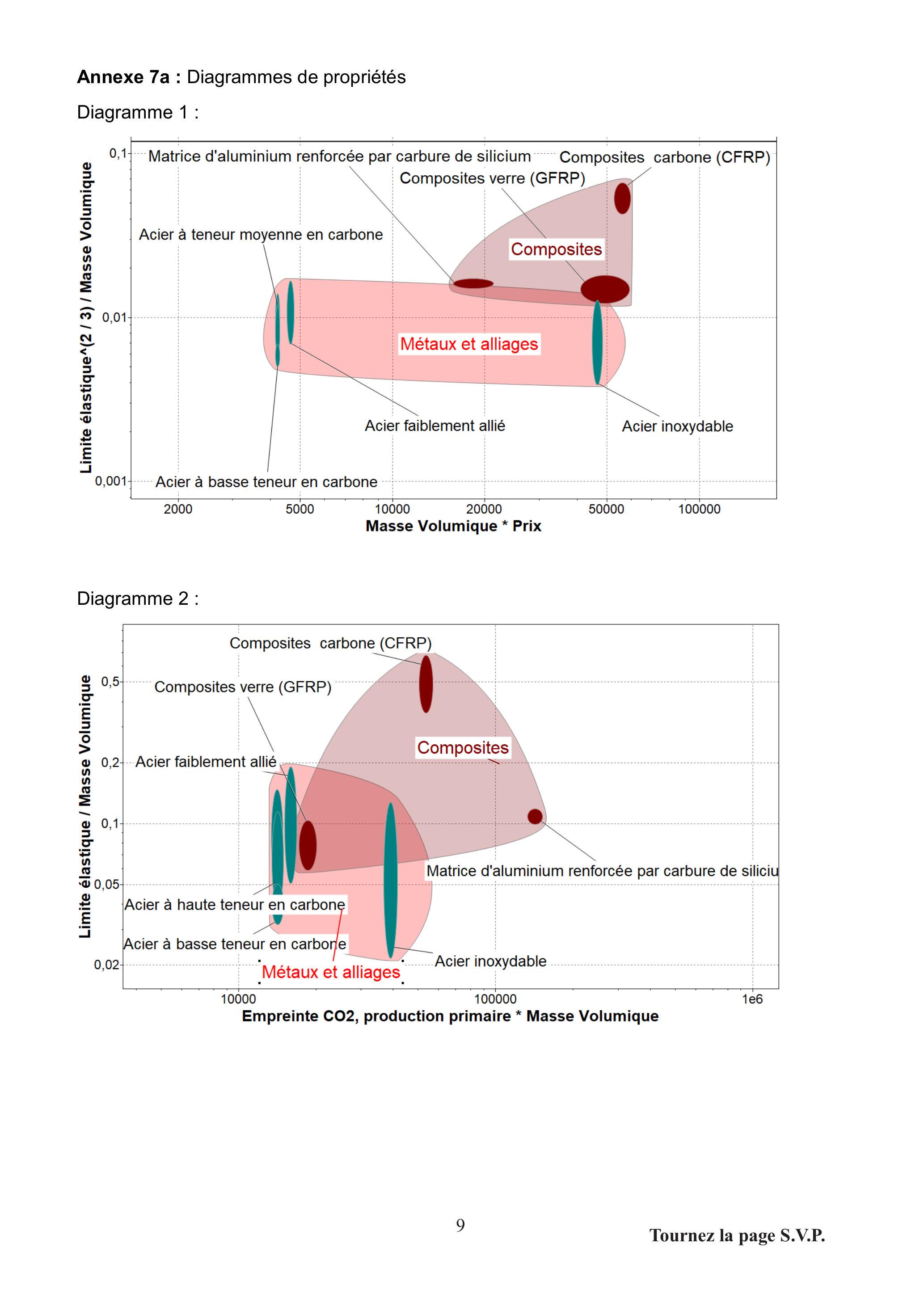

Annexe 7a : Diagrammes de propriétés
Diagramme 1 :
Diagramme 2 :

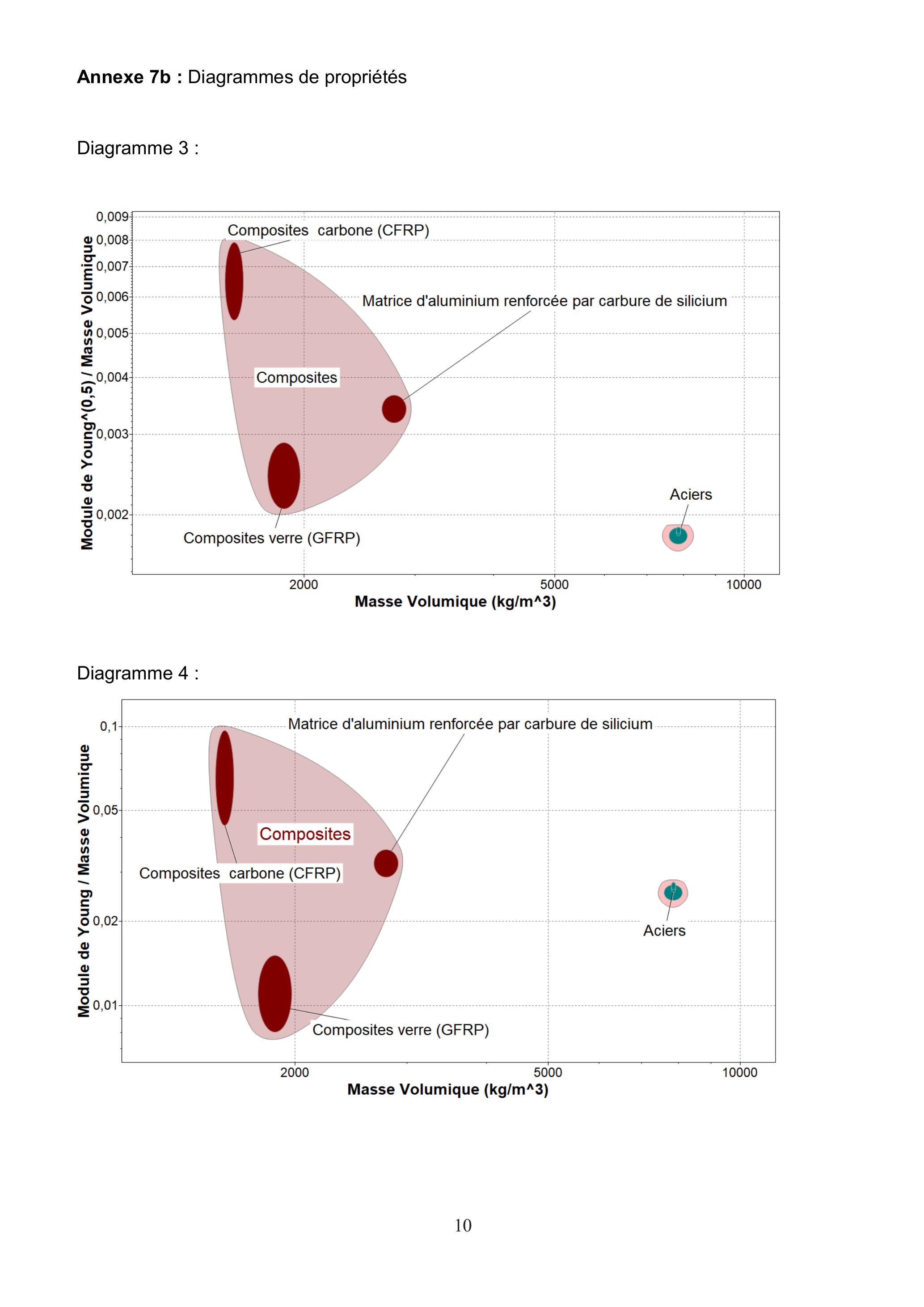

Annexe 7b : Diagrammes de propriétés

Diagramme 3 :
Diagramme 4 :

Tous les documents réponses sont à rendre, même non complétés.

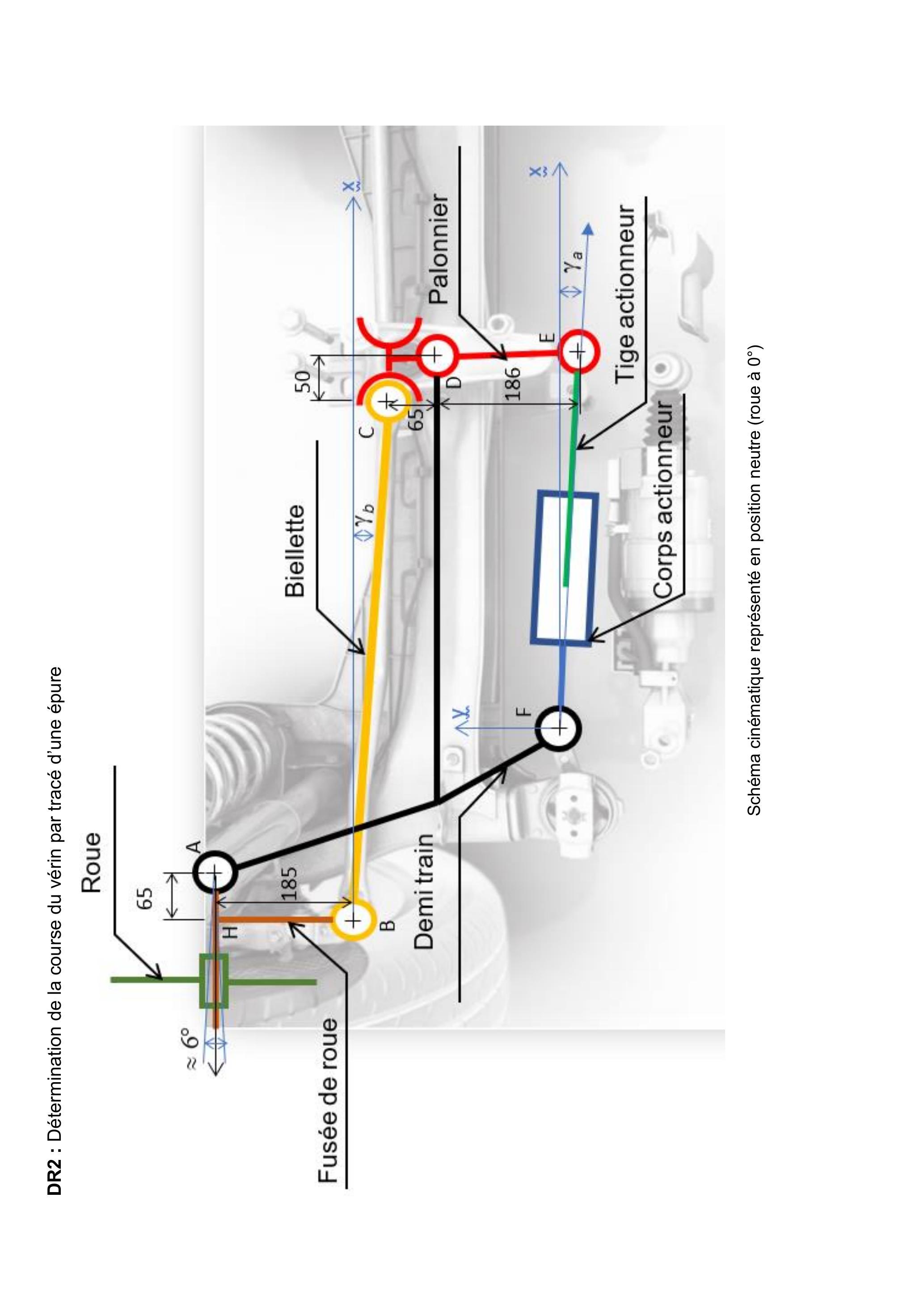

DR1 : Diagramme de blocs internes
DR2 : Détermination de la course du vérin par tracé d'une épure

Tous les documents réponses sont à rendre, même non complétés.

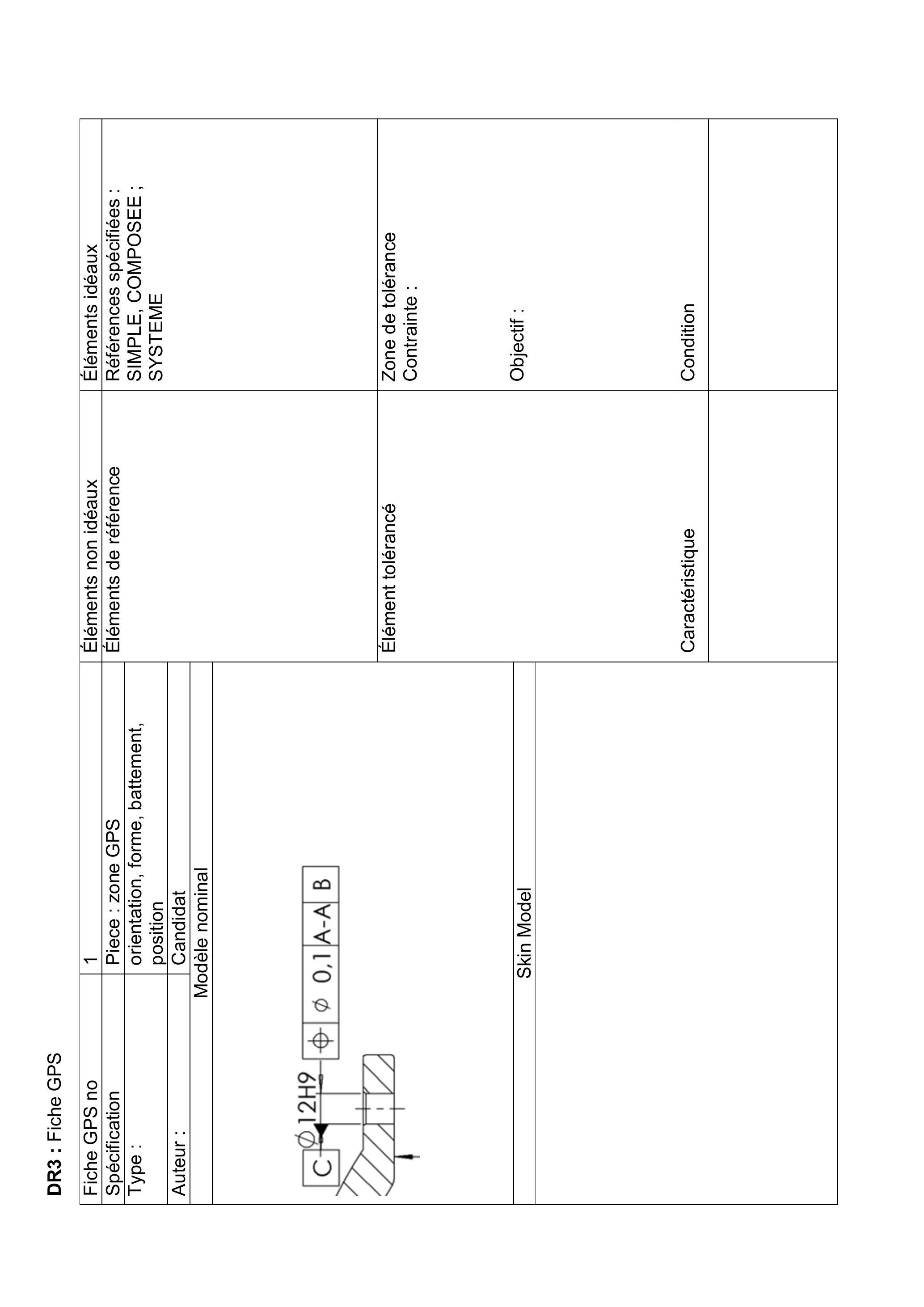

DR3 : Fiche GPS
Fiche GPS no 1 Eléments non idéaux Eléments idéaux
Spécification Piece : zone GPS Éléments de référence Références spécifiées : SIMPLE, COMPOSEE ; SYSTEME
Type : orientation, forme, battement, position
Auteur : Candidat
Modèle nominal
Skin Model
Caractéristique
Zone de tolérance Contrainte :
Objectif :
Condition
  1. ^1 FUKUNAGA Y., IRIE N., KUROKI J., SUGASAWA F.,Improved handling and stability using four-wheel steering 11 th International Technical Conference on Experimental Safety Vehicles (ESV),Washington D.C. 1987.

Pas de description pour le moment
