Banque PT Physique 2B PT 2000Sujet

Ce sujet comporte un problème de thermodynamique et un problème de chimie. Il est conseillé au candidat de répartir son temps de la manière suivante :
2.5 heures pour la thermodynamique et 1.5 heures pour la chimie.

La composition doit impérativement être faite sur deux copies séparées et numérotées séparément. Chaque copie et chaque page intercalaire doit indiquer l'indication "Thermodynamique" ou "Chimie".

Etude de réfrigérateurs.
Dans tout le problème, on négligera les variations d'énergie cinétique et les variations d'énergie potentielle de pesanteur.
I) Etude globale d'un réfrigérateur ditherme.

Un réfrigérateur fonctionne de manière réversible entre deux sources de températures T_1 et T_2, avec T_1 > T_2.

I-1) Exprimer le coefficient de performance r ( ou efficacité) du réfrigérateur en fonction de T_1 et T_2.
I-2) Comment est-il théoriquement possible de réaliser un échange thermique réversible avec une source ? Quelle est la durée prévisible d'un tel processus? Que peut-on en déduire quand à la puissance de refroidissement d'un réfrigérateur réversible?
II) Réfrigérateur à absorption à trois sources de chaleur.

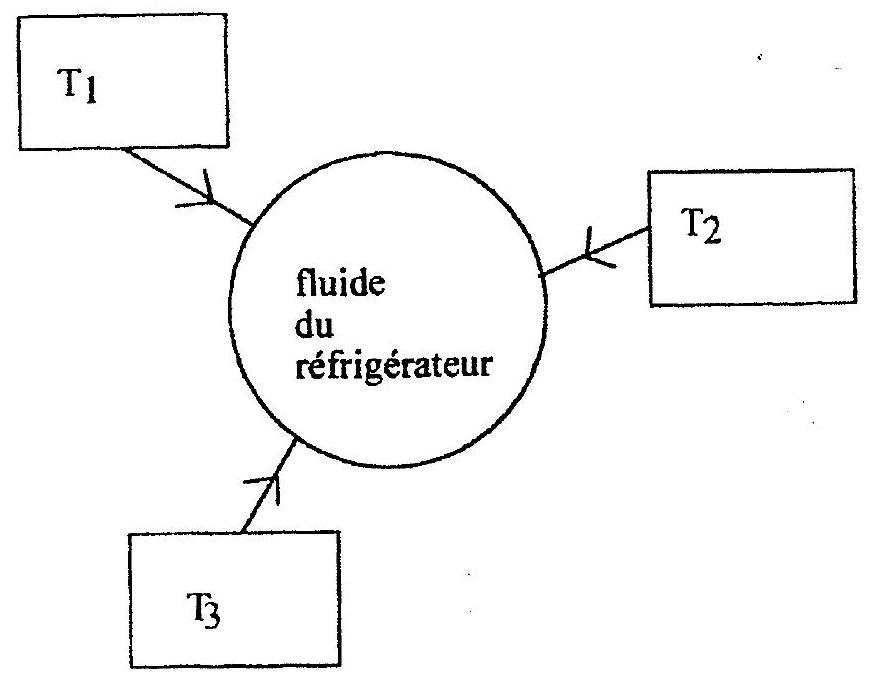

Un réfrigérateur à absorption est un récepteur thermique qui fonctionne par contact thermique avec 3 «sources de chaleur», sans recevoir de travail mécanique et en effectuant des cycles irréversibles. La source chaude à la température T_1 est constituée par le système de chauffage de la machine. La source tiède à T_2 est constituée par la salle dans laquelle se trouve la machine. La source froide à T_3 est constituée par l'enceinte à refroidir. On a: T_1 > T_2 > T_3.

II-1) Déterminer les signes des transferts thermiques Q_1 et Q_2 au cours d'un cycle de la machine. Comparer les valeurs absolues |Q_1| et |Q_2|.

II-2) Définir le coefficient de performance ( ou efficacité) r. Montrer que r ≤ r_1(r_1 est une valeur limite de r ) et déterminer r_1 en fonction de T_1, T_2 et T_3. Comment faudrait-il choisir T_1 pour que r_1 soit maximum?

Le cycle idéal 1-2-3-4-1 , décrit par un fluide approprié, comprend quatre étapes.
Dans l'état 1, le fluide est dans l'état vapeur saturante sèche à la pression P_1. Il subit une compression isentropique 1-2 qui l'amène à la pression P_2. Le fluide traverse alors un condenseur isobare dont il sort à l'état liquide saturant, (état 3 ). Il subit ensuite un laminage adiabatique 3-4 dans un détendeur ou un tube capillaire, dont la pression de sortie est P_1. Le fluide est alors vaporisé dans un évaporateur isobare jusqu'à l'état 1 .

On peut trouver dans les tables, pour différentes valeurs de la température ou de la pression, l'enthalpie et l'entropie massiques pour la vapeur saturante sèche', (notées respectivement h^(′′) et s^(′′) ) et pour le liquide saturant, (notées respectivement h^′, s^′ ). On peut également trouver, dans ces mêmes tables, l'enthalpie massique et l'entropie massique pour la vapeur surchauffée, pour différentes valeurs du couple P,T.

III-1) Représenter l'allure du cycle dans le diagramme entropique.
III-2) Montrer que lors de l'évolution dans le détendeur, une fonction d'état massique, que l'on précisera, est constante.

III-3) Que peut-on dire de la température lors de l'évolution 2-3 et de l'évolution 4-1 ?
III-4) Exprimer, en fonction de tout ou partie des grandeurs h^′(P_1), h^(′′)(P_1), h^′(P_3) et h^(′′)(P_3), les enthalpies massiques h dans les états 1,3 et 4 ainsi que le titre massique en vapeur x_4 dans l'état 4.

Comment pourrait-on calculer h_2 au moyen des tables?
III-5) Exprimer le coefficient d'effet frigorifique ( ou efficacité) du réfrigérateur en fonction de tout ou partie des grandeurs h_1, h_2, h_3 et h_4. En quoi le choix de la pression P_2 est-il déterminant?

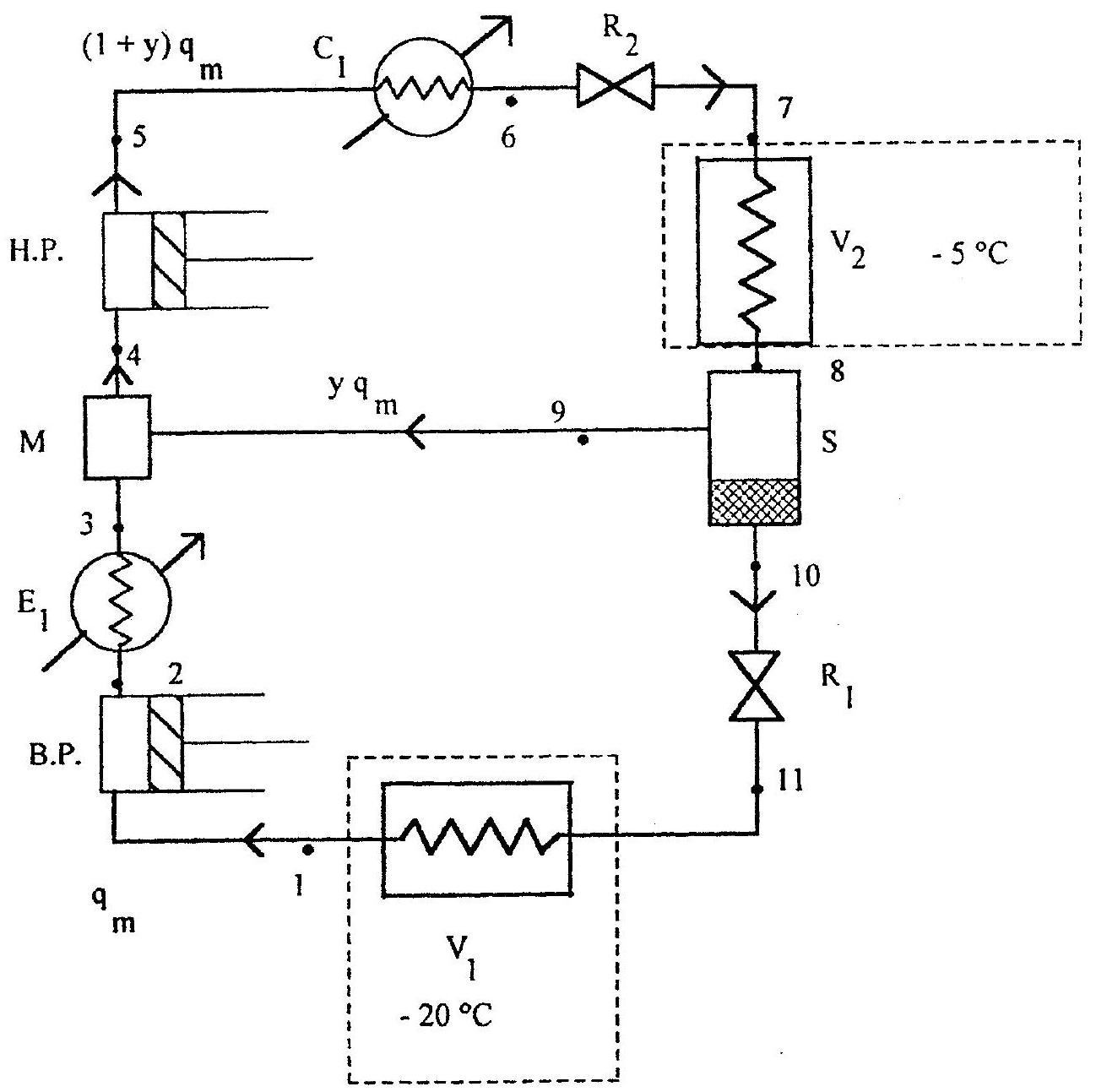

On étudie maintenant une machine frigorifique à ammoniac qui permet de refroidir simultanément deux sources dont les températures sont différentes. La machine comporte deux étages, chacun d'eux comprenant un compresseur, un refroidisseur intermédiaire (noté E ou C ), un détendeur R , et un évaporateur V . Les détendeurs et les compresseurs sont supposés parfaitement calorifugés. Les refroidisseurs et les évaporateurs sont isobares. Les deux étages communiquent par un séparateur S et un mélangeur M, qui sont isobares et parfaitement calorifugés. La figure montre le schéma du dispositif. Les flèches y indiquent le sens de parcours du fluide dans les divers organes de la machine

Etat 1: vapeur saturante sèche à − 20^∘C.
Etat 2: vapeur surchauffée à P_2.h_2 = 1740 kJ^−kg^(− 1).
Etat 3: t_3 = t_6 = 20^∘C.h_3 = 1730 kJ.kg^(− 1).
Etat 4:
Etat 5: h_5 = 1820 kJ^(− 1) kg^(− 1).
Etat 6: liquide saturant à t_6 = 20^∘C
Etat 7: t_7 = − 5^∘C
Etat 8: mélange liquide-vapeur (vapeur humide) à − 5^∘C, titre massique en vapeur x_8.
Etat 9: vapeur saturante sèche à − 5^∘C.
Etat 10: liquide saturant à − 5^∘C.
Etat 11: P_(11) = 1, 90.10^5 Pa
Les températures des deux sources froides sont respectivement égales à − 5^∘C et − 20^∘C.
Le débit massique est égal à q_m dans l'étage basse pression, il est égal à ( 1 + y ). q_m dans l'étage haute pression. Le premier effet frigorifique s'effectue à − 20^∘C dans l'évaporateur V_1, où la vaporisation est totale, le second à − 5^∘C dans l'évaporateur V_2, où la vaporisation est partielle. Le cahier des charges du dispositif prévoit l'absorption d'une puissance thermique P_(qh) = 58, 0 kW à − 5^∘C et dune puissance thermique P_(qb) = 23, 2 kW à − 20^∘C.
On pose a = P_(qh)/P_(qb).
IV-1) Sachant que le refroidisseur E_1, le mélangeur M, le séparateur S et l'évaporateur V_2 sont isobares, quelle est la pression aux états 2; 3; 4; 9; 8 ?
IV-2) Calculer les variations d'enthalpie massique (chaleurs latentes) de vaporisation à − 5^∘C et − 20^∘C, respectivement l_(vap)(− 5^∘C) et l_(vap)(− 20^∘C).
IV-3) Calculer les titres massiques en vapeur x_7 et x_(11) dans les états 7 et 11 .
IV-4) On extrait du séparateur S la vapeur saturante sèche (état 9 ) et le liquide saturant (état 10) du mélange liquide-vapeur de l'état 8 . Exprimer la relation entre y et x_8, titre massique en vapeur dans l'état 8 .
IV-5) Exprimer a en fonction de l_(vap)(− 5^∘C), l_(vap)(− 20^∘C), x_8, x_7, x_1 et x_(11).
IV-6) En déduire les valeurs numériques de x_8 et y ainsi que l'enthalpie massique h_8.
IV-7) Calculer l'enthalpie massique h_4 dans l'état 4.
IV-8) Exprimer le débit massique q_m en fonction de P_(qb), h_1 et h_(11). Calculer numériquement q_m.
IV-9) Calculer la puissance mécanique totale P_m mise en jeu dans les compresseurs ainsi que le coefficient d'efficacité global de l'installation, η = (P_(qb) + P_(qh))/P_m.

1-1) Préliminaires
Pour un très grand nombre de réactions, on peut se contenter, sur un domaine limité de températures, de l'approximation d'Ellingham; l'enthalpie libre standard de la réaction est alors fonction affine de T :

Montrer que cette approximation revient à considérer que l'enthalpie standard et l'entropie standard de la réaction sont des constantes. Les calculer en fonction de α et β.

I-2) On étudie les deux réactions d'oxydation ci-dessous:

a) Calculer numériquement les enthalpies standard de réaction Δ_r H^0_1 et Δ_r H^0_2 ainsi que les entropies standard de réaction Δ_r S^0_1 et Δ_r S^0_2.
b) En déduire les expressions des enthalpies libres standard Δ_r G^0_1 et Δ_r G^0_2 en fonction de la température T .
c) Quelle est la variance de chacun des équilibres précédents? Que peut-on en déduire pour chacun d'eux ? Les deux équilibres peuvent-ils être établis simultanément ?

1-3) a) Tracer, pour chacun des systèmes (1) et (2), les courbes RT ⋅ Ln((p(Cl_(2eq)))/(p^0)) = f(T) en se limitant à l'intervalle [0^∘C, 400^∘C] ⋅ p(Cl_(2 eq) est la pression à l'équilibre et Ln représente le logarithme népérien.
Echelle : 1 cm = 20 K et 1 cm = 10 kJ^(− 1).mol^(− 1). On obtient ainsi le diagramme 1 .
b) Que signifie chacun des domaines ainsi délimités sur le diagramme I ? Justifiez votre réponse.

I-4) a) Ecrire le bilan (3) de dismutation d'une mole de chlorure de cuivre (I) CuCl .
b) Exprimer la loi de variation de Δ_r G^0_3 avec la température pour cette réaction.
c) Discuter des conditions d'établissement de l'équilibre (3) à l'aide du diagramme I.

Quelle conclusion peut-on tirer quant à une éventuelle dismutation de CuCl solide?
1-5) Du dichlore, sous une pression P = 0, 03 bar, circule dans une canalisation en cuivre, la température est t = 80^∘C.
a) Placer le point correspondant sur le diagramme I .
b) La canalisation est-elle attaquée ? Si oui, décrire son évolution.

Les différentes expériences sont effectuées à 25^∘C.
II-1) Le dichlore est un gaz relativement peu soluble dans l'eau. Pour évaluer sa solubilité, on fait barboter du dichlore gazeux sous la pression p(Cl_2) = 1 bar dans un volume V_1 = 100 mL d'eau pure, suffisamment longtemps pour que l'équilibre entre les phases aqueuse et gazeuse soit considéré comme atteint .
Soit l'équation chimique de la réaction de dissolution du dichlore gazeux dans l'eau:
Cl_(2 gaz) = Cl_(2 aqucux)
a) Exprimer l'enthalpie libre standard de la réaction (1) en fonction des potentiels chimiques standard μ^0 des 2 constituants Cl_(2 gaz) et Cl_(2 aq). La calculer numériquement à l'aide des données fournies .
b) En déduire la constante d'équilibre K^0_1 de cette réaction à 25^∘C.
c) Calculer la concentration du dichlore dissous [Cl_(2aq)] = s_1 en équilibre avec la phase gazeuse.
d) Quelle quantité n_1 de dichlore gazeux a-t-on dissous dans le volume V_1 d'eau pure, du fait du bilan (1) ?
II-2) On observe que la solution d'eau de chlore obtenue en 1) est très acide.
Cette acidité est due à la réaction de dismutation du dichlore dans l'eau:

a) Calculer la constante d'équilibre K^0_2 de cette réaction.
b) Calculer les concentrations des espèces chimiques formées par cette dismutation en supposant toujours que l'équilibre de dissolution du dichlore est installé .
c) En déduire le pH de l'eau de chlore .
d) Quelle quantité n_2 de dichlore gazeux a-t-on dissous dans le volume V_1 d'eau pure, du fait du bilan (2) ?
e) Calculer la quantité totale de dichlore gazeux n_t que l'on peut dissoudre dans le volume V_1 d'eau pure.
II-3) On dispose maintenant d'un volume V_3 = 1, 0 L d'une solution aqueuse de nitrate d'argent à 0, 1 mol.L^(− 1), notée S_3 et dans laquelle on fait barboter le dichlore gazeux sous la pression p(Cl_2) = 1 bar. On observe la formation d'un précipité blanc.
a) Calculer le produit de solubilité K_s du chlorure d'argent .
b) Ecrire le bilan de la réaction (3) observée et calculer sa constante d'équilibre K_3^0.
c) Calculer les concentrations à l'équilibre des espèces chimiques en solution.
d) En déduire la solubilité totale s_3 du dichlore gazeux dans la solution S_3,

II-4) On dispose enfin d'une solution d'hydroxyde de sodium dans laquelle le dichlore gazeux se dismute en formant de l'eau de Javel dont l'espèce réactive est l'ion hypochlorite ClO^−.
a) Donner l'équation-bilan (4) de cette dismutation en milieu basique .
b) Calculer sa constante d'équilibre K_4^0.
c) En déduire un procédé simple de destruction du dichlore.

En milieu basique et à température suffisante, on observe la dismutation non inversable de l'ion hypochlorite suivant le bilan :

III-1) Donner les structures de Lewis et les géométries des ions hypochlorite et chlorate ClO_3^− .
III-2) On réalise deux expériences à θ = 60^∘C à des pH différents et pour des concentrations initiales différentes en hypochlorite notées [ClO^−]_(0.1) et [ClO^−]_(0.2).
Pour chacune d'elles, on suit l'évolution de la concentration en ion hypochlorite en fonction du temps t .

a) En supposant une loi de vitesse de la forme : v = k[OH^−]^p[ClO^−]^q, montrer que les deux séries de mesures sont compatibles avec un ordre partiel q = 2.
b) En utilisant les deux séries de mesures, calculer l'ordre partiel p.
c) En déduire la valeur de la constante de vitesse k à la température de l'expérience.

Données

Fin du problème de chimie.
