MODÉLISATION EN SCIENCES PHYSIQUES ET SCIENCES DE L'INGÉNIEUR

DURÉE: 5 HEURES

Pour les épreuves d'admissibilité, l'usage de calculatrices électroniques de poche à alimentation autonome, non imprimantes et sans document d'accompagnement, est autorisé, une seule à la fois étant admise sur la table ou le poste de travail, et aucun n'échange n'est autorisé entre les candidats.

Introduction

Dans ce problème, on se propose d'étudier la modélisation d'un propulseur plasma susceptible d'être embarqué sur des satellites comme moteur d'appoint de contrôle d'attitude. Le principe de ce propulseur est d'injecter un gaz neutre à la rencontre d'un faisceau d'électrons ionisant. Les ions produits sont fortement accélérés et leur vitesse de sortie du propulseur fournit l'impulsion et donc la poussée nécessaire au satellite.
Pour que l'ionisation soit efficace, il est nécessaire de confiner les électrons par un champ magnétique produit par un dispositif qui ne sera pas étudié dans ce problème.
Les différentes parties du problème sont relativement indépendantes, à condition d'admettre les expressions données dans l'énoncé. Dans la partie I. on étudie le rôle essentiel du champ magnétique appliqué dans le processsus d'ionisation des atomes neutres de Xénon injectés dans le moteur. Une première modélisation simple du fonctionnement en régime stationnaire est abordée dans la partie II. et conduit aux courbes de la figure 4. Les insuffisances de cette modélisation conduisent alors à une amélioration du modèle qui fait l'objet de la partie III. Compte tenu des résultats obtenus par simulation figure 5 , on développe dans la partie IV. une approche asymptotique simplifiée afin d'obtenir l'expression analytique des paramètres caractéristiques importants. Pour garantir un bon fonctionnement du propulseur, il est important que le flux d'ions soit stable et ne subisse pas, notamment, d'oscillations temporelles, fréquentes dans les plasmas. On étudiera donc une de ces oscillations en fin de problème dans la partie V.

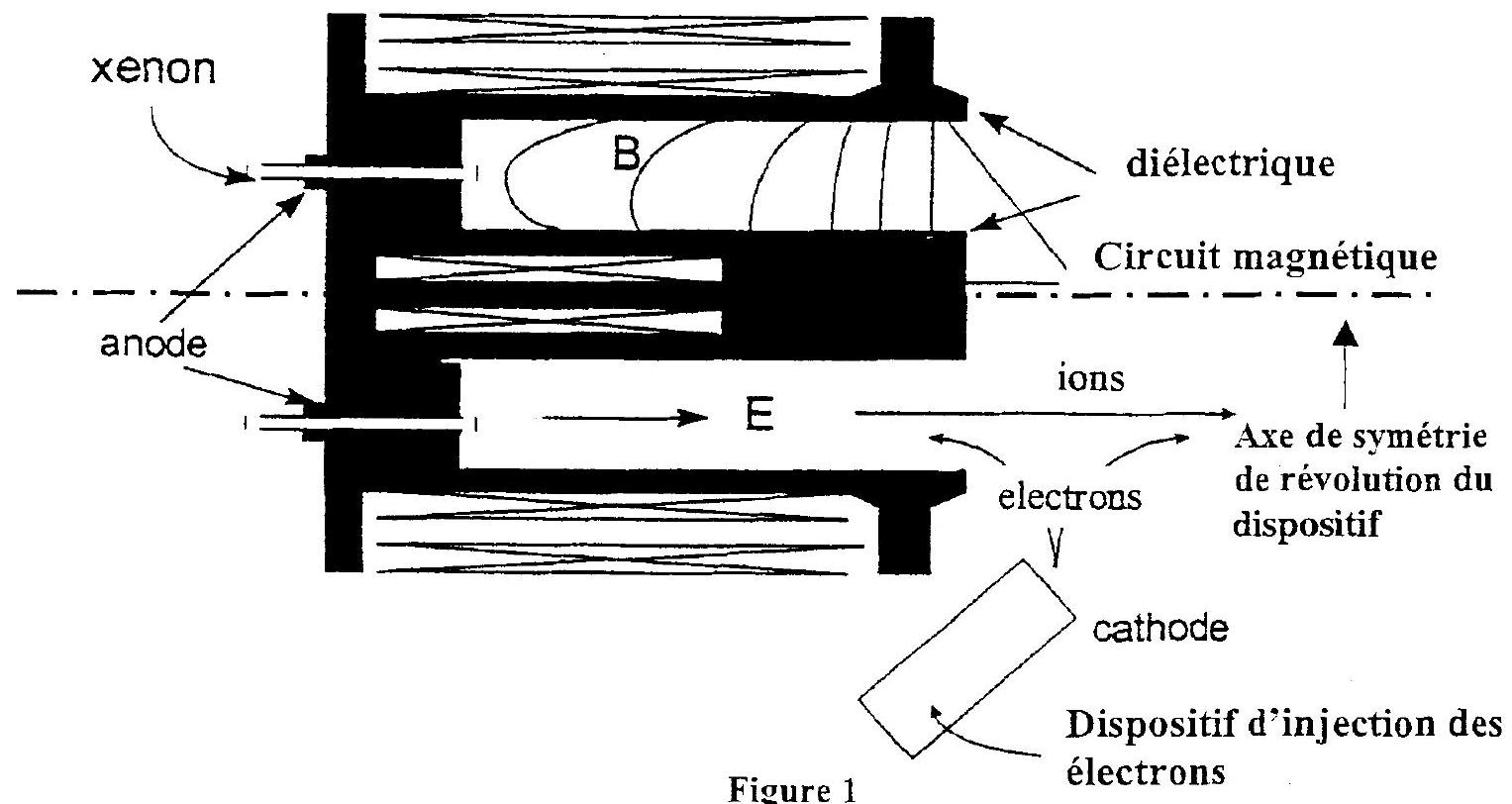

Le schéma d'ensemble du propulseur est représenté figure 1.

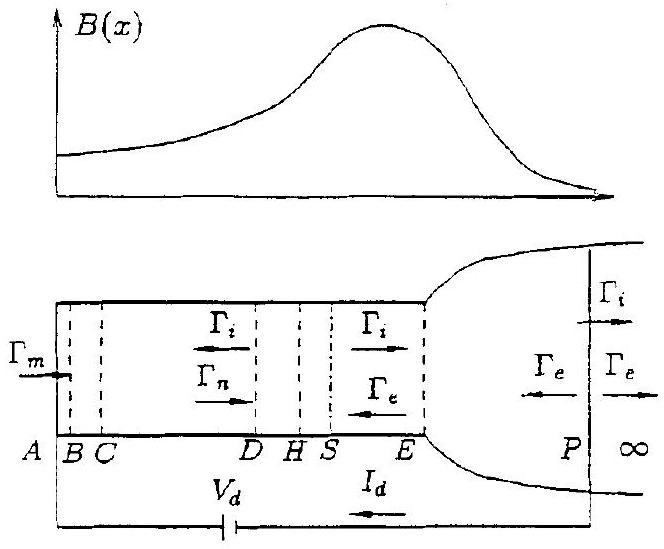

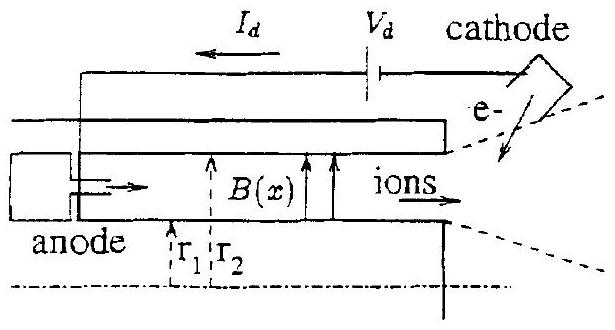

Sur la figure 2, est représenté un schéma de principe du même dispositif, en coupe (2.a.) et en représentation quasi uni dimensionnelle simplifiée (2.b.) dont le principe sera précisé dans la partie I.
On distingue essentiellement trois zones, en allant de la droite vers la gauche :
  • entre la cathode et le point H , une zone d'accélération des ions par le champ électrique (fourni par le générateur de tension V_d ), ces ions étant créés par des collisions électrons-neutres dans la région H-D
  • entre H et D une zone où se situe la
(a)

région d'ionisation des neutres par les électrons
  • entre D et l'anode une zone où coexistent les neutres émis de l'anode vers la droite avec la vitesse v^–_n, des ions et des électrons dont on verra qu'ils sont essentiellement en régime diffusif, en provenance des deux zones précédentes.
Figure 2
Un des paramètres cruciaux caractérisant l'efficacité d'un propulseur spatial est la vitesse de sortie u¯ du fluide propulsif par rapport au moteur.
  1. En raisonnant sur un système fermé que l'on précisera, établir que tout se passe comme si l'éjection du fluide donnait lieu à une force supplémentaire (la poussée) : T→ = (dM)/(dt)u→ où M représente la masse totale de l'ensemble propulseur-fluide à l'instant t.
  2. On suppose u¯ indépendant du temps et on souhaite accroître la vitesse du satellite d'une quantité Δv¯ fixée dont on notera la norme Δv. On néglige, pendant l'application de la poussée, toute autre force s 'exerçant sur le satellite. En déduire la masse de combustible dépensée Δm afin de réaliser cette variation Δv en fonction de Δv, u et de la masse M_i, masse initiale avant application de la poussée.
  3. Tracer sur un même graphe l'évolution de (Δm)/(M_i) en fonction de Δv pour différentes valeurs de u.
  4. Conclure quant à l'intérêt d'avoir une valeur élevée de u.
Un dispositif à plasma permet d'atteindre typiquement u de l'ordre de 310^4 ms^(− 1) alors que les propulseurs classiques à combustion chimique ne permettent que d'atteindre des vitesses d'éjection dix fois plus faibles.
5. Sachant que dans les moteurs à plasma étudiés ici les débits de masse sont de l'ordre de la dizaine de milligrammes par seconde, expliquer pourquoi ces moteurs sont utilisés pour les contrôles d'attitude des satellites, mais pas pour le lancement et la mise sur orbite initiale.
Les données numériques nécessaires aux différentes applications demandées sont regroupées cidessous.
  • Constantes fondamentales :
    masse de l'électron m = 9, 1010^(− 31) kg
    charge élémentaire e = 1, 6010^(− 19)C
    constante de Boltzmann k = 1, 3810^(− 23)JK^(− 1)
    permittivité diélectrique du vide ε_0 = 8, 8410^(− 12)Fm^(− 1)
  • Masse d'un atome de Xénon : M = 2, 110^(− 25) kg
  • Ordre de grandeur du champ magnétique : 210^(− 2) T
  • Vitesse des neutres : v_n = 300 ms^(− 1)
  • Débit massique des neutres à l'anode - m˙ = 5, 32mgs^(− 1)
  • Fréquences caractéristiques : v_e = 10^6 sv_(i0) = 6, 410^5 s^(− 1)
  • Energie d'ionisation du Xénon : E_1 = 12eV
  • Température électronique en B : k T_(e B) = 1eV
  • Longueur du réacteur : d = 4 cm en II, d = 2, 5 cm en III, IV, V
  • Surface de l'anode : S = 45 cm^2
  • Rayons (cf. figure 2 (a)) : r_1 = 3, 3 cm, r_2 = 5 cm

Partiel

Rôle du champ magnétique sur la mobilité électronique et l'efficacité de l'ionisation

Figure 3
On considère ici le réacteur, de longueur d, modélisé de façon quasi-bidimensionnelle comme suit : la propagation des neutres et des ions produits se fait suivant l'axe Ox, le champ électrique étant aussi dirigé suivant Ox :
E⃗ = E(x)e⃗_x
Le champ magnétique radial est supposé ici uniforme et dirigé suivant Oz, la direction orthoradiale étant ici modélisée comme deuxième direction des coordonnées cartésiennes (Oy).
I.1. À quelle condition sur les dimensions du réacteur cette approximation est-elle justifiée?
Dans toute la suite du problème on se place dans un cadre non-relativiste et on considère le référentiel lié au satellite comme galiléen pendant la durée de transit des électrons dans le dispositif.
I.2. On considère d'abord le mouvement des électrons en l'absence de champ magnétique. En plus de la force électrique, ils sont soumis à une «force de frottement visqueux» d'expression − mv.u¯ où m est la masse des électrons, ū leur vitesse et ν_e = 1/τ_e.
a. Rappeler la signification d'un tel teme dans l'équation du mouvement. À quoi correspond la durée τ_e ? En régime permanent on peut alors écrire u⃗ = − μ_(e0)E⃗ où μ_(e0) est la mobilité. Exprimer μ_(e0) en fonction de e, m et v_e.
b. On suppose que les électrons se meuvent dans un champ électrique uniforme crée par une différence de potentiel de 300 V imposée sur la distance d = 4 cm. Les électrons sont injectés dans le réacteur en x = d (par la sortie) avec une vitesse négligeable. Déterminer la valeur numérique de μ_(e0) et de la vitesse atteinte en régime permanent. Si on suppose au contraire que le terme de frottement est négligeable, quelle est la vitesse maximale atteinte par les électrons, et la durée de leur traversée du réacteur (de x = d jusqu'à x = 0 ) ? Application numérique. Que conclure des résultats précédents quant à l'efficacité du processus d'ionisation dans une telle situation?
I.3. On considère à présent le mouvement d'ions de charge te ou d'électrons dans un champ B→ uniforme et permanent, en l'absence de champ électrique, les particules arrivant dans la zone de champ perpendiculairement à ce champ, avec une vitesse de module v_0.
a. Rappeler sans démonstration la nature des trajectoires.
b. Exprimer le rayon R de ces trajectoires en fonction de v_0, B, e, m (ici m peut être suivant les cas la masse des électrons ou des ions).
c. En supposant que v_0 est la vitesse atteinte par les particules si elles sont accélérées par le champ électrique de la question précédente sur la distance d. en déduire que R = Km^(1/2) oú K est une constante dont on précisera l'expression et m la masse des particules. Application numérique: B = 210^(− 2) T, calculer R pour les ions de Xénon. et pour les électrons.
d. Conclure quant à l'influence du champ magnétique sur les ions dans les conditions de l'expérience. Quelle est la nouvelle contrainte qui doit être vérifiée dans le cadre de la question I.1. ? Est-ce le cas ?
I.4. On s'intéresse à présent au mouvement des électrons en présence des champs E¯ et B¯ croisés (figure 3) et en tenant compte du terme de relaxation collisionnel − mv_e u⃗ (désormais et jusqu'à la fin du problème, m désigne la masse de l'électron). Le champ des vitesses électroniques est décrit par u→(x) en régime stationnaire. On néglige en première approximation l'accélération convective des électrons dans les équations du mouvement. On pose ω¯_e = (eB¯)/m.
a. Écrire l'équation du mouvement et la projeter sur les trois axes de coordonnées.
b. En deduire u_z, une relation entre les composantes u_x et u_y, et montrer que l'on peut en déduire: u_x = − μ_e E avec u_e = (μ_(e0))/((1 − ((ω_e)/(v_e))^2))
c. Application numérique : calculer (ω_e)/(v_e) et comparer μ_e et μ_(e0). Calculer l'ordre de grandeur de u_x et de u_y.
d. Conclure quant à l'efficacité du processus d'ionisation dans cette nouvelle configuration.
e. En analysant les équations du mouvement en l'absence de collisions, expliquer le rôle déterminant du couplage champ électrique-champ magnétique pour piéger les électrons tout en accélérant les ions.
f. On cherche à vérifier à présent la validité de l'approximation consistant à négliger l'accélération dans les équations du mouvement des électrons. Exprimer l'accélération en fonction du champ des vitesses et de ses dérivées spatiales. Évaluer un ordre de grandeur des termes de l'accélération suivant e→_x et e→_y; conclure sur la validité de l'approximation.
g. Le terme collisionnel traduit l'influence des collisions des électrons sur les neutres et doit donc faire intervenir la vitesse relative ( u⃗ − v⃗_n ) au lieu de u¯. Montrer, toujours par une étude d'ordre de grandeur, que ceci ne modifie pas de façon notable l'étude ci-dessus.

I.5. Étude microscopique simplifiée :

On cherche ici à retrouver directement par une étude microscopique simplifiée le mouvement de dérive des électrons dans les champs croisés E¯ et B¯ dans le cas particulier où ω_e≫v_e. Les champs E⃗ et B⃗ sont ici toujours supposés uniformes et perpendiculaires et on ne s'intéresse qu'au mouvement d'un électron entre deux collisions, projeté perpendiculairement à B⃗. On note v¯_⊥(t) sa vitesse perpendiculairement à B¯, v¯_(⊥ 0) sa valeur juste après une collision avec un neurre. On note τ_e l'intervalle de temps moyen entre deux collisions. On décompose v⃗_1(t) en v⃗_1 + v⃗_2(t) où v¯_1 ne dépend pas du temps et v⃗_2(t) satisfait à une équation où n intervient plus le champ électrique.
a. Exprimer alors v¯_1 en fonction de E¯ et B¯.
b. On introduit la variable complexe V = V_1 + V_2 avec: {V_1 = V_(1x) + iv_(1y); V_2 = V_(2x) + iv_(2y). Montrer que (dV_2)/(dt) = iω_e V_2 et en déduire l'expression de V(t) puis celle de r(t) = x(t) + iy(t) en prenant pour origine la position juste après la demière collision.
c. En déduire movennant quelques hypothèses que l'on précisera, dans le cas ω_e τ_e≫1, que le déplacement moyen entre deux collisions peut s écrire ⟨Δr⟩ = − iE/Bτ_e − E/(Bω_e)
d. Retrouver alors les expressions de u_x et u_y déterminées en I.4.b. (dans le cadre de l'approximation ω_e≫ν_e ).

Partie II

Première approche simplifiée d'une solution stationnaire

Les équations qui régissent le comportement des électrons, des ions et des neutres ainsi que l'expression du champ électrique sont couplées et relativement complexes. On s'intéresse ici à une mise en équation simplifiée conduisant par une résolution numérique à une première solution décrite par les courbes de la figure 4 . On note n_i la densité particulaire des ions Xénon monochargés et n_e celle des électrons.
Les hypothèses de ce premier modèle sont les suivantes :
(i) quasi-neutralité du plasma ( n_i = n_e ) vérifiée localement
(ii) toutes les grandeurs ne dépendent que de l'abcisse x
(iii) la distribution de champ magnétique B(x)e^–_z est imposée de l'extérieur (figure 4.f)
(iv) les neutres, émis à l'anode en x = 0, ont une vitesse v_n uniforme et constante parallèle à l'axe du réacteur Ox
(v) les ions positifs sont crées avec une vitesse initiale v¯_n par impact des électrons sur les neutres. Leur vitesse reste alors parallèle à l'axe Ox et ils ne subissent aucune collision après leur création. Leur masse est notée M (ainsi que celle des neutres)
(vi) le mouvement des électrons est donné par les équations déterminées en I.4.b., en particulier u_x = − μ_e(x)E(x) selon l'axe Ox
(vii) le nombre de collisions efficaces (conduisant à ionisation) par unité de volume et de temps est décrit par S(x) = k_i(T_e(x))n_n(x)n_e(x) où k_i est une fonction connue (non précisée ici) de la température des électrons T_e décrivant la collision au niveau microscopique.
Figure 4
II.1. On note Γ_e(x), Γ_i(x) et Γ_n(x) les flux surfaciques de chaque espèce (ou densités volumiques de courant particulaire) comptés algébriquement suivant l'axe orienté Ox .
a. Exprimer Γ_n(x) en fonction de n_n(x) et v_n.
b. En effectuant un bilan sur les neutres, déterminer une équation différentielle reliant Γ_n(x) et S(x).
c. Relier les variations spatiales de Γ_e(x), Γ_i(x) et Γ_n(x), et en déduire l'expression de Γ_i(x) et Γ_e(x) à l'aide de Γ_n(x) et Γ_n(d), et des conditions aux limites Γ_n(0) et Γ_e(d) (on précisera la valeur choisie pour Γ_i(0) au vu des hypothèses du modèle).
La connaissance de Γ_n(x) nécessite alors celle de T_e(x) et de n_e(x) = n_i(x).
II.2. Pour déterminer n_((x), on utilise l'hypothèse (v).
a. On s'interesse aux ions produits par unité de temps dans la tranche de section unité et comprise entre les abcisses x_0 et x_0 + dx_0. Exprimer la vitesse v_i(x, x_0) de ces ions lorsqu'ils parviennent à l'abcisse x > x_0 en fonction de la différence de potentiel Φ(x_0) − Φ(x), de v_n, e, et M.
b. Relier alors par un bilan que l'on précisera le nombre de ces ions (produits entre x_0 et x_0÷dx_0 et observés en x ) par unité de volume δn_i(x, x_0) à S(x_0), dx x_0 et v_i(x, x_0).
c. En déduire que n_i(x) peuts'exprimer par:
n_i(x) = ∫_0^x(S(x_0)dx_0)/((v_n^2 + 2e/M(Φ(x_0) − Φ(x)))^(1/2))
II.3. L'énergie des électrons est essentiellement sous forme thermique et vaut en moyenne ε_e(x) = (3/2)kTe_e(x) pour un électron situé au voisinage de l'abcisse x .
a. Justifier qualitativement cette affirmation au vu des questions I.4.c. et I.4.d..
b. On considère que l'évolution de l'énergie est donnée par l'équation : (dε_e)/(dx) = − eE − (ε_e)/δ où δ est une constante phénoménologique (longueur de relaxation). Justifier la façon dont intervient le champ E(x) dans cette équation. Que traduit le terme − (ε_e)/δ ?
Cette équation permet alors de déterminer T_e(x) à partir de E(x), lui-même obtenu à partir de (vi) et de II.2.c. parE(x) = − (φ_e(x))/(n_e(x)μ_e(x)).

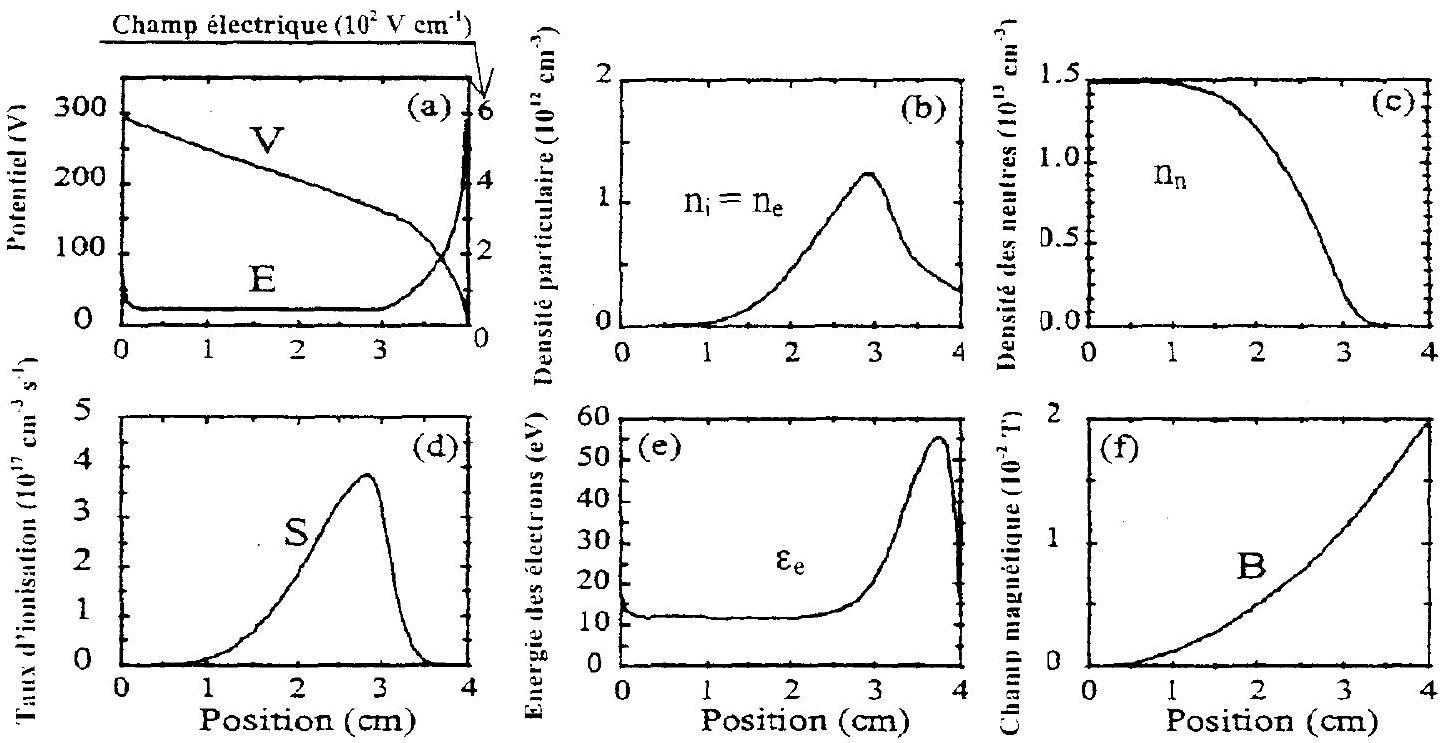

II.4. L'ensemble de la démarche ci-dessus permet alors la résolution du problème stationnaire par une méthode numérique itérative par relaxation dont le détail ne sera pas abordé ici. Les résultats sont représentés par les courbes de la figure 4 (on fera attention aux unités utilisées et à la double échelle, potentiel à gauche, champ électrique à droite, de la figure 4 (a)).
a. L'ionisation est-elle efficace ?
b. Pourquoi S(x) passe-t-il par un maximum ?
c. Le mouvement réel des ions n'étant pas tout à fait unidimensionnel, pourquoi choisit-on de localiser la zone de champ magnétique plutôt vers la sortie du réacteur?
d. Commenter la forme de la partie droite de la courbe 4 (b) n_e(x)(x > 3 cm) compte tenu de lallure de S(x) : que retrouve-t-on ici comme information concernant les ions?
II.5. On s'intéresse dans cette question à l'étude, à partir des courbes de la figure 4, de la validité de certaines approximations effectuees dans la modelisation.
a. On note Δn = (n_i − n_e). En utilisant une équation de Maxwell, relier Δn aux variations spatiales du champ électrique. En déduire un ordre de grandeur de Δn pour x = 2 cm, 3cm, 3, 5 cm. Compte tenu de la courbe 4 (b) peut-on considérer que l'hypothèse (i) est correctement vérifiée ici?
b. On s'intéresse à l'hypothèse (vi) et on suppose que les électrons sont assimilables à un gaz parfait de température T_e(x) et de densité n_e(x). Quelle force n'a pas été prise en compte dans le modèle pour l'étude du mouvement des électrons ? Donner son équivalent volumique en fonction de ε_e, n_e et de leurs variations spatiales, puis en utilisant les courbes, montrer que l'on ne peut négliger cette force dans la zone x > 1 cm.
On est donc conduit à reprendre les équations ci-dessus afin d'améliorer la modélisation et si possible. en même temps, de préciser la forme du bilan énergétique. C'est l'objet de la troisième partie.

Partie III

Amélioration du modèle stationnaire

On considère à présent que les neutres, les ions et les électrons satisfont aux équations suivantes en régime stationnaire :
(III.1.)
d/(dx)(n_e u_x) = d/(dx)(n_e v_i) = − d/(dx)(n_n v_n) = k_i n_e n_n et on note v_i = k_i n_n
(III.2.)
(dv_n)/(dx) = 0
(III.3.)
Mv_i(dv_i)/(dx) = − e(dΦ)/(dx) − v_i M(v_i − v_n)
(III.4.)
0 = en_e(dΦ)/(dx) − d/(dx)(n_e kT_e) − v_d mn_e u_x
avec v_d ≈ (ω_e^2)/(v_e)

III.1.

a. A quoi correspondent les équations (III.1.) ? Quelle hypothèse est implicitement conservée ici?
b. Expliquer la forme du premier membre de l'équation (III.3.). À quoi correspond physiquement le dernier terme de cette équation?
c. En utilisant les résultats des parties I et II, commenter l'équation (III.4.) : on identifiera l'origine de chaque terme, on précisera quelles sont les approximations qui ont été effectuées (termes manquants) et pourquoi. Pourquoi appelle-t-on v_d fréquence effective de diffusion axiale?
III.2. Afin de pouvoir réaliser un bilan énergétique correct concernant les électrons en utilisant le premier principe de la thermodynamique, on s'intéresse d'abord à l'érude simplifiée du bilan associé à une ionisation. Lors d'une ionisation, un électron rencontre un neutre et provoque la création d'un ion et d'un nouvel électron.
a. Si l'électron incident a une énergie de l'ordre de la dizaine d'électronvolts, et l'atome neutre de Xénon une vitesse de l'ordre de 300 m s^(− 1), comparer leurs quantités de mouvement.
b. Justifier alors que l'on a considéré en II que l'ion était créé avec une vitesse v_n égale à celle des neutres.
c. En déduire que lors de l'ionisation, l'énergie E_i nécessaire à la création de la nouvelle paire (électron, ion) est essentiellement fournie par l'électron.
d. En comparant alors l'énergie disponible après le choc pour les deux électrons et l'énergie de l'électron incident, montrer que tout se passe comme si l'électron incident perdait E_i et l'électron créé l'était avec une énergie nuile.
e. En déduire que dans le bilan d'énergie, on peut oublier le terme associé aux électrons créés en incluant seulement un terme associé aux pertes d'énergie de la forme - v_i n_e E_j par unité de volume et de temps.
f. En fait. on écrit ce terme de perte Π = − v_1 αn_e E_i où α est un coefficient sans dimension de l'ordre de 2 à 3 . En considérant que toutes les collisions n'aboutissent pas à une ionisation, proposer une interpretation de α > 1.
III.3. On considère à présent le bilan énergétique issu du premier principe, en négligeant l'énergie cinétique macroscopique des électrons devant leur énergie interne.
a. Quelle est l'expression de la puissance volumique cédée par le champ électrique aux électrons?
b. On considère le système ouvert constitué des électrons présents entre x et x + dx évoluant dans l'intervalle de temps ( t, t + dt ). Construire un système fermé adapté que l'on précisera en tenant compte des conclusions de III.2.e. et III.2.f.. En lui appliquant le premier principe, établir :
d/(dx)(5/2n_e kT_e u_x) = n_e eu_x(dΦ)/(dx) − v_i αn_e E_i
III.4. Une manipulation fastidieuse mais sans difficulté des équations précédentes permet d'obtenir les dérivées spatiales de chaque variable en fonction de l'ensemble des variables du système. On obtient ainsi par exemple: G_1 u_x(dn_e)/(dx) = n_e G_2 avec {G_1 = kT_e − 3/5Mv_i^2; G_2 = v_i[2/5α_i E_i + kT_e − 3/5Mu_x(2v_i − v_n)] − v_d mv_e^2.
a. Pourquoi dit-on que G_1 = 0 correspond à une transition subsonique-supersonique pour les ions?
b. À quelle condition cette transition peut-elle avoir lieu de façon régulière (sans divergence des dérivées spatiales) ?

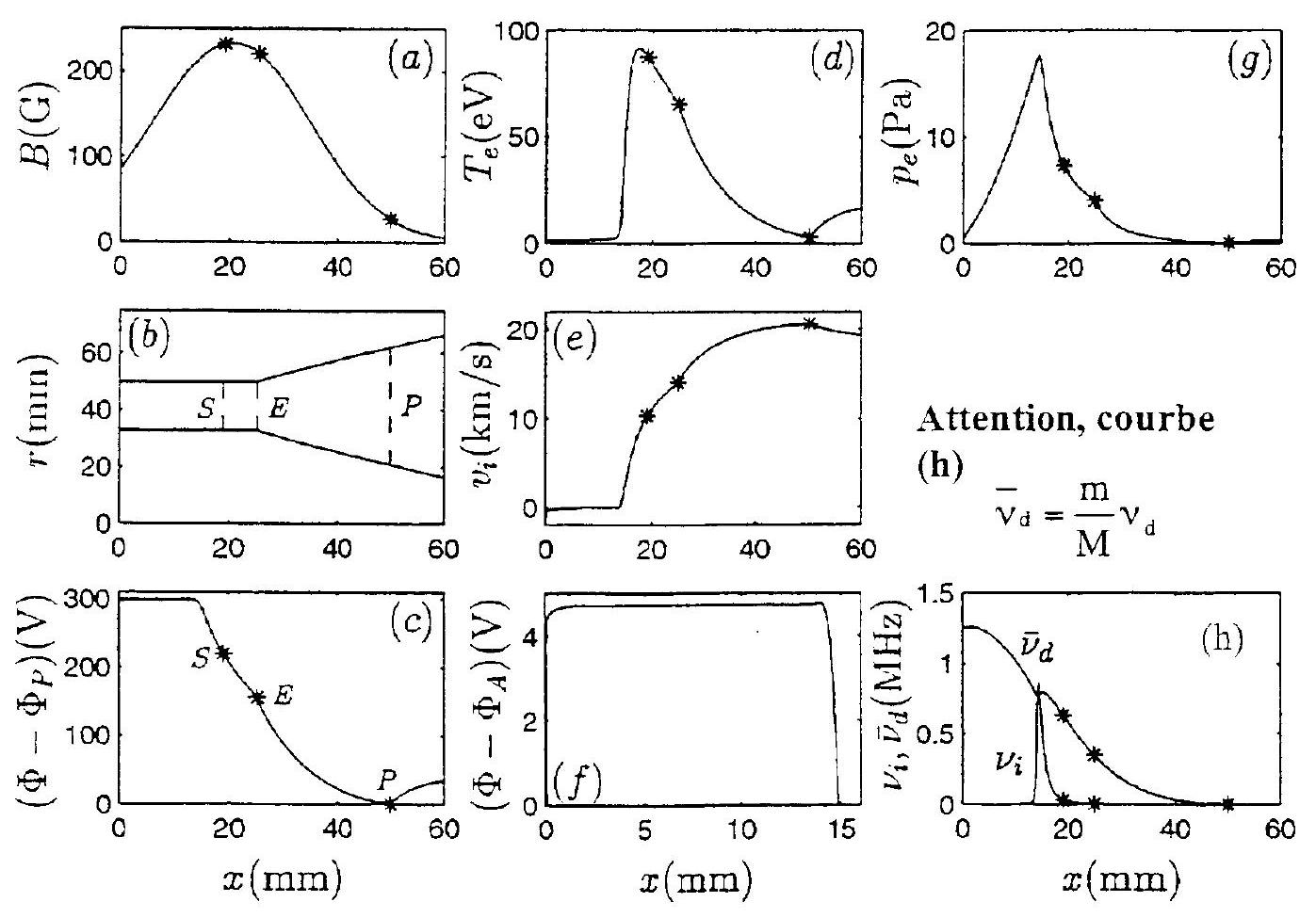

III.5. La résolution numérique des équations du modèle amélioré fournit alors les courbes de la figure 5 (On notera que la figure 5 (b) modifie les dimensions du réacteur, différentes dans cette simulation de celles utilisées dans la partie II, E désignant le point de sortie, A l'anode de potentiel Φ_A et S le point de passage sonique). Sur la figure 5(a), 1G = 10^(− 4) T.
On remarque que l'ionisation est extrêmement localisée ici, en présence d'un champ B qui n'est pourtant négligeable nulle part. Proposer une explication à partir des courbes.
En s'aidant des courbes 5(c), 5(d) et 5(g), expliquer pourquoi la zone située entre 0 et 15 mm est appelée région de diffusion. Commenter les différences apparaissant entre les deux modèles dans cette région.
Figure 5
Afin de préciser les paramètres importants du modèle, on cherche, en exploitant les courbes, à trouver des expressions simplifiées des variables dans différents domaines, c'est le cadre de l'étude asymptotique menée dans la partie IV.

Partie IV

Étude asymptotique : exemple de la région pré-ionisation

Compte-tenu des résultats de la figure 5(h), l'ionisation est limitée à une couche de faible épaisseur en amont du point S où l'écoulement des ions devient supersonique. On peut considérer en outre qu'en amont de cette couche d'ionisation, dans la zone B-D (figure 2 (b)), la fréquence effective de diffusion axiale des électrons est à peu près constante et égale à v_(d0). Les ions présents dans cette zone ont été produits en aval et donc v_i < 0.
IV.1.
a. Que deviennent alors les équations (III.1.), (III.3.) et (III.5.) compte-tenu de ces approximations? En proposer des intégrales premières.
b. Les densités volumiques de courants particulaires Γ_i et Γ_e ionique et électronique sont toutes deux négatives dans la zone B - D considérée ici; on note Γ_(iB) la valeur de Γ_i en B , Γ_(eB) la valeur de Γ_e en B et v_(iB) la valeur de la vitesse ionique associée en B.
Une étude plus approfondie et non abordée ici montrerait que v_(iB) = − √((5k T_e(B))/(3M)) et que Γ_(eB) = Γ_(iB)√((3M)/(10πm))exp(− (e(Φ(B) − Φ(A))))/(kT_e(B))) à la transition entre la zone de quasi-neutralité et la gaine très mince A − B chargée existant au voisinage de l'anode. On considère que x_B ≈ x_A = 0. Déduire des équations précédentes la relation :
d/(dx)(n_e kΓ_e) + 1/5d/(dx)(n_e Mv_i^2) = − 4/5Mv_(iB)^2(Γ_(iB))/(v_i^2)(dv_i)/(dx)
c. En utilisant également l'équation (III.4.) simplifiée, établir alors que :
d/(dx)(n_e Mv_i^2) + d/(dx)(n_e kT_e) = − n_e v_(d0)mu_x
d. En déduire par élimination de T_e entre ces deux équations que :
(1 − 1/(v˜_i^2))(dv˜_i)/(dx˜) = 2 où on note {v˜_i = (v_i)/(v_(iB)); x˜ = x/(x_c) et où on
précisera x_c en fonction des données en B.
En utilisant la relation entre Γ_(iB) et Γ_(eB) et l'expression de v_(iB) données en IV.1.b., et en exploitant les courbes de la figure 5 , donner une estimation numérique de x_c en prenant k T_(eB) = 1eV.
e. En intégrant (IV.3.), en déduire, en supposant que les ions sont à vitesse subsonique entre
D et B, que :
(IV.4.)
v˜_i = 1 + x˜ − √((1 + x˜)^2 − 1)
IV.2. L'estimation numérique effectuée en IV.1.d. montre que x_c≪x_D. On s'intéresse donc ici aux expressions approchées des différents paramètres dans la zone de diffusion caractérisée par x˜≫1.
a. Quel est le comportement asymptotique de v˜_i dans cette zone ?
b. En déduire que T_e(x) et Φ(x) tendent vers des valeurs constantes T_(ed) et Φ_d dans cette zone que l'on exprimera en fonction de T_(eB) et Φ_B.
c. Comment est alors le champ électrique dans cette zone ?
d. Déduire alors de l'équation (III.4.) simplifiée l'évolution de la pression dans cette zone et comparer à la courbe de la figure 5(g). On utilisera dans la suite que, compte tenu de cette figure, p_B ≈ 0.
e. À quoi est dû le mouvement des électrons dans cette zone ? Pourquoi est-elle appelée région de diffusion?
Les mesures expérimentales confirment bien l'existence de cette zone ainsi que ses caractéristiques.
IV.3. Afin de déterminer la position x_D du début de la couche d'ionisation, on considère à présent que v_i n 'est plus tout à fait nul, mais varie avec T_e suivant :
(IV.5.) ν_i = ν_(i0)e^(− (E_i)/(kT_i))
tant que kT_e reste inférieur à quelques E_i.
a. En utilisant les courbes, peut-on considérer que Φ(x) reste constant ?
b. En utilisant alors l'expression obtenue en IV.2.d. pour la pression, en déduire une relation entre T_e, u_x et x où interviennent v_(d0) et m .
c. En reprenant le bilan d'énergie (III.5.) et les équations de conservation (III.1.) dans ce cas, établir alors :
kT_e(d(kT_e))/(dx) = (kT_e + α¯E_i)v_i v_(d0)mx où α¯ = 2/5α
d. Déduire de (IV.5.) que :
(dv_i)/(v_i) = (E_i)/(kT_e^2)dT_e
e. v_i variant beaucoup plus rapidement avec x que T_e dans le début de la zone d'ionisation, déduire alors de (IV.6.) et (IV.7.) que l'on a à peu près: (1/(v_(id)) − 1/(v_j)) = A(T_e, E_i, m, v_(d0), α¯)x^2 où v_(id) est la valeur de v_i dans la région de diffusion et A une expression que l'on précisera.
f. Compte tenu de la courbe 5(h) caractérisant l'évolution de v_i, en déduire en précisant le raisonnement la position de l'entrée dans la couche d'ionisation en fonction de A et de v_(id). On prend c^– = 1. A l'aide des valeurs numériques données en introduction et de la valeur de v_d tirée de la courbe 5(h), calculer n_n, v_(i d), x_c et x_D et comparer les valeurs obtenues à celles de la figure 5 .

Partie V

Instabilité du plasma

Dans cette partie, on souhaite étudier un exemple d'oscillations qui peuvent naître spontanément dans le plasma et entraver le bon fonctionnement du moteur.
Cet exemple est celui d'oscillations de la région d'ionisation, région d'extension faible en x et située à l'abcisse x_D près de la sortie du réacteur (figures 2 (b) et 5 (i)). On suppose toujours valable I'hypothèse de neutralité locale dans le réacteur. On note 1 l'extension typique en x de la zone d'ionisation, 1≪x_D.
  1. On adopte une description purement temporelle des grandeurs instationnaires, celles-ci se référant toutes à leur valeur en x = x_D Si v_i et v_n sont les vitesses des ions et des neutres respectivement, supposées indépendantes du temps, justifier l'expression approchée des deux équations de conservation :
{(∂n_i)/(∂t) = κn_i n_n − n_i(v_i)/l; (∂n_n)/(∂t) = − κn_i n_n + n_n(v_n)/l
À quel phénomène est relié κ ?
2. On veut décrire les perturbations de n_i et de n_n par rapport à leurs valeurs stationnaires d'équilibre n_i^0 et n_(11)^0. On écrit alors n_(i, n) = n_(i, n)^0 + n_(i, n)^1(t) avec |n_(i, n)^1|≪n_(i, n)^0. Déterminer l'expression de n_(i, n)^0 à partir des équations (V.1.).
3. En déduire qu'au premier ordre on a les deux équations :
(Y.2.) {(∂n_i^1)/(∂t) = κn_i^0 n_n^1; (∂n_n^1)/(∂t) = − κn_n^0 n_i^1
  1. Montrer que ceci conduit à un régime oscillant des grandeurs n_(i, n)(x_D) à une pulsation ω_1 que l'on déterminera.
  2. Application numérique : v_n = 300 m s^(− 1), v_i = 10^4 m s^(− 1) Déterminer ω_1.
