Présentation du sujet

Modélisation physico-chimique du ciment et du béton : caractérisation des grains, hydratation et confinement
Afficher ou masquer la section

Le sujet étudie les matériaux ciment et béton à travers trois grandes parties. La première caractérise la taille des grains de ciment par plusieurs méthodes physiques (perméamétrie de Blaine, adsorption BET, diffraction laser) puis modélise leur hydratation. La deuxième étudie le comportement du béton au jeune âge, la thermo-activation de l'hydratation et le champ de température transitoire après décoffrage. La troisième étudie la perméabilité d'un béton poreux, en lien avec l'étanchéité d'une enceinte de confinement nucléaire.

  1. 1Partie 1.1 : caractérisation du cimentOn étudie plusieurs méthodes de mesure de la surface massique des grains de ciment : le perméamètre de Blaine fondé sur l'équation de Carman-Kozény, l'adsorption de gaz selon la théorie BET, et la diffraction laser selon la théorie de Fraunhofer.
  2. 2Partie 1.2 : modélisation physique de l'hydratationOn modélise la réaction d'hydratation des grains de ciment à partir de leur distribution granulaire, et on calcule l'élévation de température associée dans un ouvrage massif.
  3. 3Partie 2 : béton au jeune âgeOn modélise la thermo-activation de la réaction d'hydratation par une loi d'Arrhenius et la notion de temps équivalent, puis on résout l'équation de diffusion thermique dans le béton après décoffrage pour déterminer le temps de décoffrage optimal.
  4. 4Partie 3 : enceinte de confinement et perméabilitéOn établit la relation de Poiseuille pour l'écoulement dans un pore, puis on étudie la perméabilité d'un milieu poreux à distribution de tailles de pores variable, pour évaluer l'étanchéité d'une enceinte de confinement nucléaire.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

MODÉLISATION EN SCIENCES PHYSIQUES ET SCIENCES DE L'INGÉNIEUR

DURÉE: 5 HEURES

Aucun document n 'est autorisé.

L'usage de calculatrices électroniques de poche à alimentation autonome, non imprimantes et sans document d'accompagnement, est autorisé, une seule à la fois étant admise sur la table ou le poste de travail, et aucun n'échange n'est autorisé entre les candidats.

Autour des matériaux ciment et béton.

Le béton est un matériau qui a pris une place très importante dans le domaine du génie civil depuis le début du siècle dernier. Des considérations économiques ainsi que des possibilités très vastes de formulation et de mise en oeuvre sont à l'origine de ce développement. C'est un matériau composite qui résulte du mélange de granulats, de ciment, d'eau et éventuellement de particules fines ainsi que de faibles quantités d'adjuvants. Le mélange frais réalisé lors de la fabrication est mis en oeuvre à l'intérieur de coffrages qui jouent le rôle de moules. L'objectif de ce problème est de vous faire mieux connaitre le matériau béton et de vous montrer qu'au-delà d'une technologie d'usage courant, il nécessite une réflexion scientifique et un effort de modélisation important. Le problème
est construit en trois parties indépendantes (néanmoins nous vous conseillons la lecture de l'intégralité du sujet), présentant des applications industrielles pour lesquelles une modélisation des phénomènes est nécessaire.

1 Le ciment

Le ciment est la " colle " qui permet de lier entre eux les granulats. La norme européenne EN 197 le définit comme "un liant hydraulique, c'est à dire un matériau finement moulu qui, gâché (mélangé) avec de l'eau, forme une pâte qui fait prise et durcit par suite de réactions et de processus d'hydratation et qui, après durcissement, conserve sa résistance et sa stabilité même sous l'eau."
Le ciment, lorsqu'il ne contient pas de constituant secondaire, provient d'un mélange d'environ 80% de calcaire et 20% d'argile. Ce mélange est broyé puis calciné à 1450^∘C dans un four. On obtient alors des nodules de "clinker" qui sont broyés pour obtenir le ciment sous sa forme finale d'une poudre dont les grains ont quelques micromètres de diamètre. Dans cette première partie nous allons nous intéresser à la caractérisation de cette poudre et à la modélisation physique de l'hydratation.

1.1 Caractérisation du ciment

Comme nous le verrons plus loin, l'hydratation du ciment dépend de la taille des grains de ciment : plus les grains ont une surface spécifique importante et plus ils sont réactifs. La surface spécifique est définie comme le rapport entre la surface des grains et leur volume. Elle est aussi souvent définie sous forme massique : c'est alors la surface développée par un gramme de poudre.

1.1.1 Surface massique et taille des grains

En considérant des grains de masse volumique ρ, donner la relation liant la surface spécifique S_S et la surface massique S_(MI). En supposant que tous les grains soient sphériques et de même ravon r, donnez l'expression de la surface massique de poudre en fonction de r et de ρ. Compte tenu de la méthode de fabrication du ciment, que devra-t-on faire pour augmenter sa surface massique et obtenir ainsi un ciment plus réactif?
La mesure de surface massique peut se faire au moyen de méthodes physiques différentes que nous allons étudier.

1.1.2 Méthode Blaine

Dans cette méthode, après avoir créé une dépression, on fait passer de l'air à travers un volume de poudre de ciment. Le calcul de la surface spécifique repose sur une modélisation proposée par Kozény.

1.1.2.1 Equation de Carman-Kozény

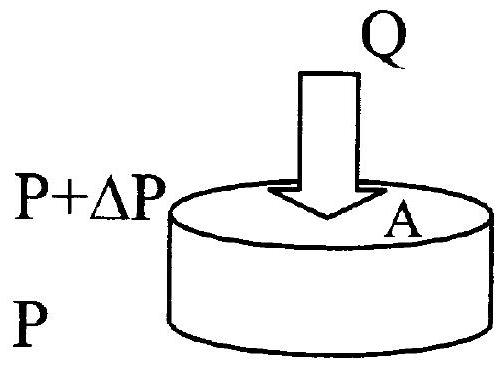

Soit un lit de poudre comprimée de hauteur L et de section A. La face supérieure est soumise à une pression d'air P + ΔP et la face inférieure à la pression P. Sous la différence de pression, un débit volumique Q d'air s'écoule au travers des espaces intergranulaires.
Fig. 1 -
On supposera dans ce qui suit que la différence de pression est assez faible pour que l'on puisse négliger la compressibilité de l'air entre les deux faces ce qui revient à supposer que le débit volumique est le même à travers les deux faces en régime stationnaire.
Notations :
v : volume des vides intergranulaires
M : masse des grains du lit de poudre
ρ : masse volumique des grains
A, L : section et longueur du volume traversé
V_a = A.L : volume apparent du lit de poudre
p = v/V_a : porosité du lit de poudre
S_M : surface massique du ciment (en cm^2 ⋅ g^(− 1) )
L'écoulement de l'air dans les vides intergranulaires est complexe. Pour simplifier son étude, on modélise le problème. Deux hypothèses concernent la géométrie de l'espace des vides, une troisième est relative à l'écoulement de l'air.
Hypothèse 1 : On assimile les vides à un canal unique de section constante quelconque a et de longueur L_e;
Hypothèse 2 : Le volume des vides intergranulaires est égal au volume du canal ( v = a ⋅ L_e ) et la surface latérale du canal est égale à la surface externe des grains:
Hỵpothèse 3 : Le régime d'écoulement est laminaire. Il est régi par la loi de Poiseuille: sous sa forme générale celle-ci s'écrit :
u_e = Q/a = (m^2)/(h_0 μ)(ΔP)/(L_e)

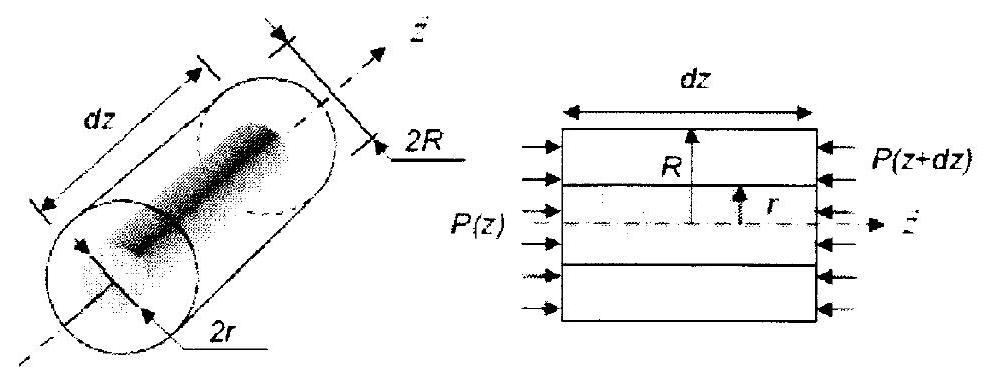

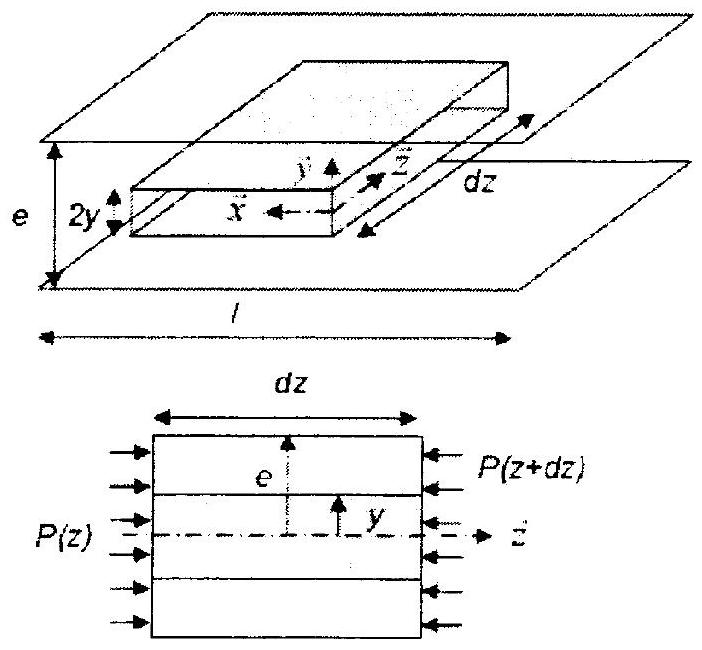

Nous verrons dans la Partie 3 comment démontrer cette relation dans le cas d'un tube cylindrique. Q est le débit à travers le canal modèle. m est le ravon hydraulique du canal,

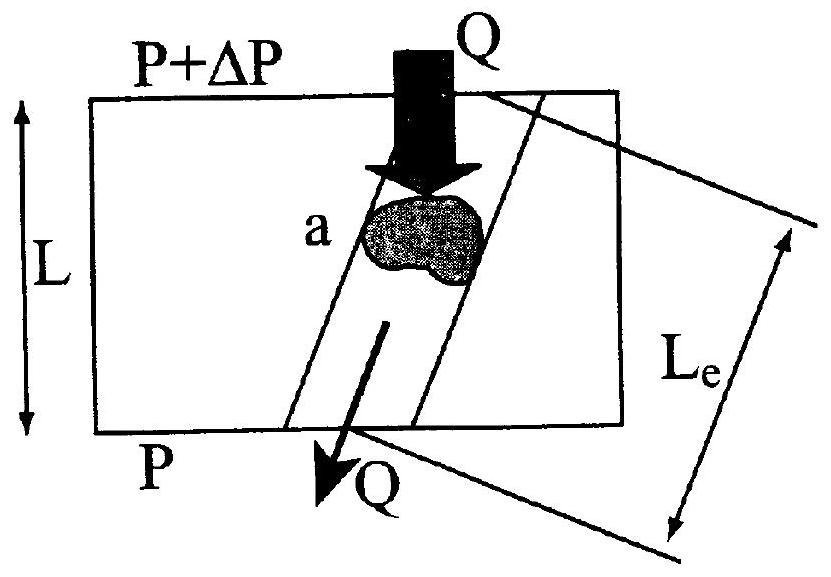

Fig. 2 -
rapport entre le volume et la section latérale du canal. h_0 est un facteur de forme qui caractérise la forme de la section du canal. μ est la viscosité de l'air.
Exprimez le rayon hydraulique m en fonction de la surface massique S_M, du volume des vides v et de la masse de ciment M.
Après avoir exprimé le volume des vides de deux façons différentes en fonction de la porosité p, des longueurs L et L_e et des sections A et a, et en posant 1/h = 1/(h_0)(L^2)/(L_e^2), donnez l'expression du débit Q en fonction de p, A, ΔP, S_M, ρ, h, μ et L.
Kozény a montré que pour des lits de poudres dont les dimensions sont comprises entre 1 et 100μ m, ce qui est le cas du ciment, la valeur de h peut être prise égale à 5 .

1.1.2.2 Le perméamètre de Blaine

Cet appareil permet de mesurer la surface massique des ciments. On la notera S_(MB). L'appareil se compose d'une cellule dans laquelle est placé le ciment. La partie inférieure de cette cellule est raccordée à un tube en U de section s contenant un liquide manométrique (poids volumique π_l ). Une tubulure latérale permet d'aspirer de l'air ce qui fait monter le liquide dans la branche de gauche. On notera a la dénivellation entre les deux branches. La différence de pression entre les deux faces du lit de poudre est : ΔP=≈π_l. On ferme ensuite le robinet d'aspiration.
La face supérieure de la cellule étant au contact de l'air à pression atmosphérique, sous l'effet de la différence de pression, l'air s'écoule à travers la poudre et z diminue. La pression qui intervient dans l'expression de Carman-Kozény varie donc au cours de l'essai. On utilisera la valeur moyenne ΔP_m de cette pression calculée entre deux positions repérées sur le tube. Soient z_1 et z_2, les deux dénivellations correspondantes et Δt le temps de descente entre les deux repères.
Dans un tel perméamètre le débit s'exprime par la loi de Darcy,
Q = − (kA)/μ(ΔP)/L
où k est la perméabilité du milieu (en m^2 ).

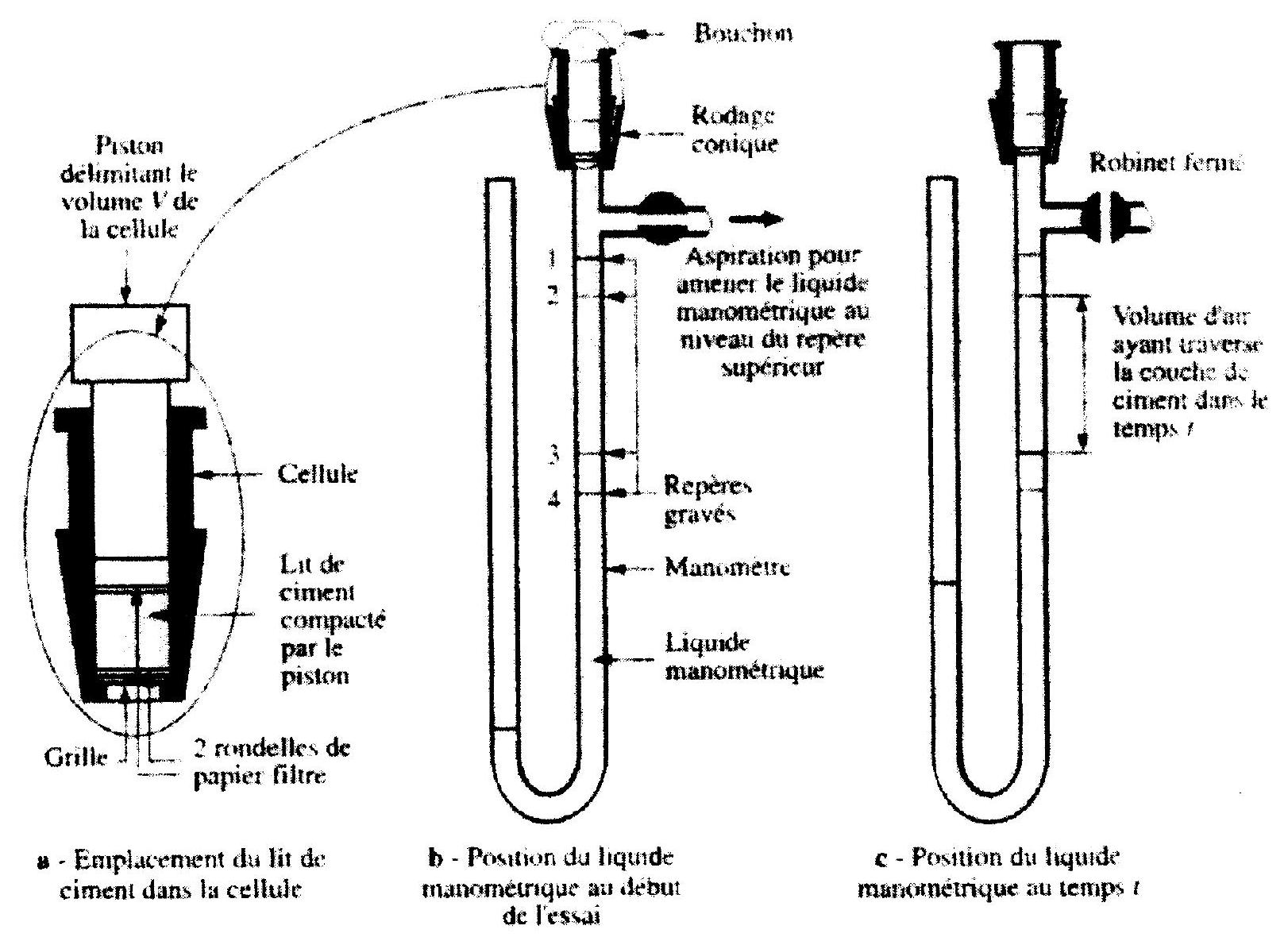

Fig. 3 - Perméamètre de Blaine (d'après Granulats, sols, ciments et bétons, ed. Casteilla)
a) A partir de cette expression, montrez que la loi de variation de z~ en fonction du temps t peut se mettre sous la forme ≈=τ_0 exp(− λt). En déduire Δt le temps de descente entre les deux repères z_1 = z(t_1) et z_2 = z(t_2) et enfin la pression movenne définie par
ΔP_m = z~_m π_l = 1/(Δt)∫_(t_1)^(t_2) ≈ (t)π_l dt
en fonction de z~_1, z~_2 et π_l.
b) Exprimez le débit d'air moven de l'écoulement à travers le lit de poudre entre les instants t_1 et t_2 en fonction de s, Δt, i_1 et i_2. En l'égalant au débit donné par la relation de Carman-Kozény, donnez l'expression de la surface massique S_(AIB) en fonction de p, Δt, ρ, L, A, π_l, μ, z_1 et z_2.
1.1.2.3 Application
On se propose de mesurer la surface massique d'un ciment de masse volumique ρ = 3, 15g.cm^(− 3) au moyen de l'appareil de Blaine. On introduit une constante K_B où sont regroupés les termes caractéristiques de l'appareil de Blaine utilisé :
K_B = √((Aπ_l)/(hμLsln(z~_1)/(z_2))⎷)
L'appareil utilisé a une constante K_B = 1500[SI]. Dans la cellule de perméabilité dont le diamètre est 1, 5 cm, on compacte 2, 8 g de ciment sous une hauteur de 1 cm . Le temps d'écoulement du liquide manométrique entre les deux repères est égal à 100 s . Quelle est la surface massique Blaine S_(MB) du ciment?
En supposant que les grains de ciment sont sphériques et tous de même taille en déduire le rayon de ces grains.

1.1.3 Méthode BET

Définitions préalables :
adsorption : c'est un phénomène général qui se produit lorsqu'un solide est au contact d'un gaz: celui-ci est retenu par les atomes superficiels du solide et se concentre à sa surface. Ce phénomène ne doit pas être confondu avec l'absorption qui indiquerait que le fluide a pénétré dans la masse du solide.
désorption : c'est la libération du gaz retenu par adsorption à la surface du solide.
La méthode BET (du nom de ses auteurs Brunauer, Emmett et Teller) est une technique permettant d'obtenir la surface spécifique d'une poudre mais aussi d'un milieu poreux comme la pâte de ciment durcie. Elle consiste à faire adsorber sur la surface du matériau à étudier un gaz, en général du diazote, à sa température normale de liquéfaction. Pour cela on dispose d'une cellule d'adsorption contenant l'adsorbant. Le gaz est introduit dans la cellule et on mesure la pression d'équilibre. L'introduction d'une succession de doses de gaz permet alors de déterminer l'isotherme d'adsorption point par point. Cette isotherme relie le volume V de gaz adsorbé à x rapport entre la pression P du gaz et P_0 sa pression de vapeur saturante.
Rappelez pourquoi x = P/(P_0) est compris entre 0 et 1 .

1.1.3.1 Adsorption en couche monomoléculaire (Langmuir)

Les hypothèses sont les suivantes:
  • il existe un seul type de site d'adsorption capable de fixer une seule molécule d'adsorbat;
  • il n'y a pas d'interaction entre molécules adsorbées.
Lorsqu'une molécule venant de la phase gazeuse heurte la surface nue S_0 elle peut s'y fixer. Par contre si elle rencontre une fraction de surface déjà couverte S_1 elle rebondit élastiquement vers la phase gazeuse. Ceci revient à supposer que les actions de surface ne se prolongent pas au-delà de la première couche.

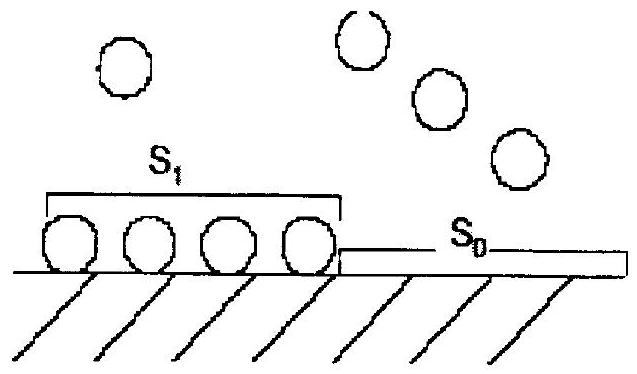

Fig. 4 - Adsorption en une couche monomoléculaire
On suppose enfin qu'à l'équilibre on a la relation suivante : S_1 = CxS_0 où C est une constante.
a) Exprimez alors l'équation de l'isotherme d'adsorption donnant V/(V_m) en fonction de C et x, où V_m est le volume d'adsorbat nécessaire pour recouvrir d'une couche monomoléculaire la surface de l'adsorbant. On notera V_0 le volume d'adsorbat nécessaire pour recouvrir d'une couche monomoléculaire une unité de surface de l'adsorbant.
b) Tracez l'allure de l'isotherme d'adsorption (appelée dans ce cas isotherme de type I ou isotherme de Langmuir) avec C = 100.
1.1.3.2 Adsorption en couches multimoléculaires (théorie BET)
On note S_i la surface recouverte par exactement i couches de molécules (Figure 5).
Les hypothèses de cette théorie sont les suivantes:
  • La vitesse d'évaporation des molécules adsorbées sur une couche est égale à la vitesse de condensation de l'adsorbat sur la couche précédente (à l'équilibre l'évaporation est compensée par la condensation pour chaque couche);
  • La première couche voit l'effet de la surface alors que les autres couches ne sont liées que par des forces de type Van der Waals comme dans un liquide. Dans toutes les couches autres que la première, l'énergie d'adsorption est donc égale à l'énergie de liquéfaction de l'adsorbat ( E_i = E_L pour i > 1 où E_i est l'énergie molaire d'adsorption de la couche i et E_L l'énergie molaire de liquéfaction de l'adsorbat):
  • Il n'v a pas de condensation capillaire.
    a) En supposant également que la vitesse d'adsorption sur une couche est proportionnelle à la pression P et à la surface de la couche inférieure et que la vitesse de désorption est proportionnelle à la surface de la couche et fonction de la température T par le biais d'une loi d'activation s'exprimant par exp((− Ei)/(R_(gp)T)), montrez que l'équilibre entre couches successives se traduit par : a_(i − 1)PS_(i − 1) = b_i S_i exp((− E_i)/(R_(9p)T)) avec a_(i − 1) et b_i coefficients de proportionnalité.

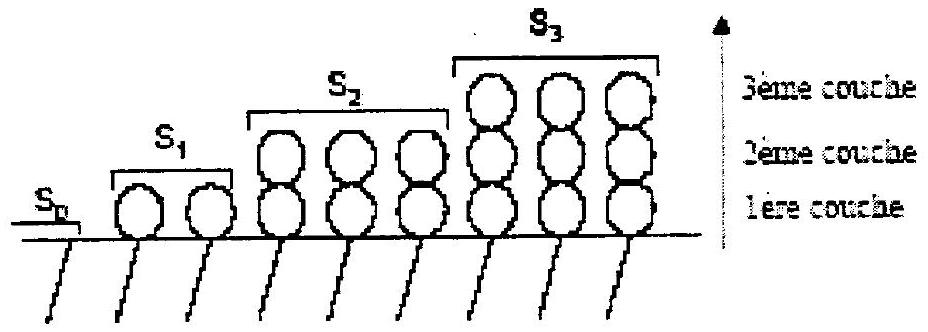

Fig. 5 - Adsorption en couches multimoléculaires
On notera E_1 l'énergie molaire d'adsorption de la première couche et R_(gp) la constante des gaz parfaits.
b) En supposant de nouveau que S_1 = CxS_0 et pour i > 1, S_i = xS_(i − 1), i étant l'ordre de la couche, montrez que: (b_2)/(a_1) = (b_3)/(a_2) = … = (b_i)/(a_(i − 1)) = g où g est une constante. Déterminez g en fonction de P_0, E_L et T. Donnez enfin l'expression de C en fonction de a_0, b_1, g, E_1, E_L et T. C est appelée constante BET.
c) En sommant les surfaces recouvertes par 0, 1, 2, …n couches, exprimez la surface de l'adsorbant en fonction de S_0, C, x et n. Montrez que lorsque n tend vers l'infini la série converge. Donnez son expression.
d) Donnez l'expression du volume V adsorbé sous la pression P en fonction de V_0, S_0, C, x et n. Montrez que lorsque n tend vers l'infini la série converge. Donnez son expression.
e) On considère dans la suite que n tend vers l'infini. Exprimez l'équation de l'isotherme d'adsorption Y/(Y_(im)) en fonction de C et x. Tracez son allure de variation avec C = 100.
f) Calcul de la surface massique
On introduit la variable y = 1/1x/(1 − x). Montrez que l'on peut écrire y = αx + β et exprimez V_m et C en fonction de a et β. Donnez enfin l'expression de la surface massique S_(MBET) en fonction de V_m, du volume molaire de l'adsorbat v_m, du nombre d'Avogadro N_A et de l'aire d'encombrement d'une molécule adsorbée dans la couche monomoléculaire A_m.
g) Application
La Figure (6) présente le résultat d'un essai BET obtenu non pas sur un ciment mais sur une addition que l'on peut ajouter au ciment : un filler calcaire. Calculez la surface massique S_(MBET) pour le filler calcaire. En supposant que les grains de filler sont sphériques et tous de même taille en déduire le rayon de ces grains.
Données :
B = 0, 0098 g.cm^(− 3)
pour N_2 à T = 77K, N_A ⋅ (A_n)/(v_m) = 4, 35.10^6 m^(− 1)
masse volumique du filler calcaire : 2, 74 g.cm^(− 3)

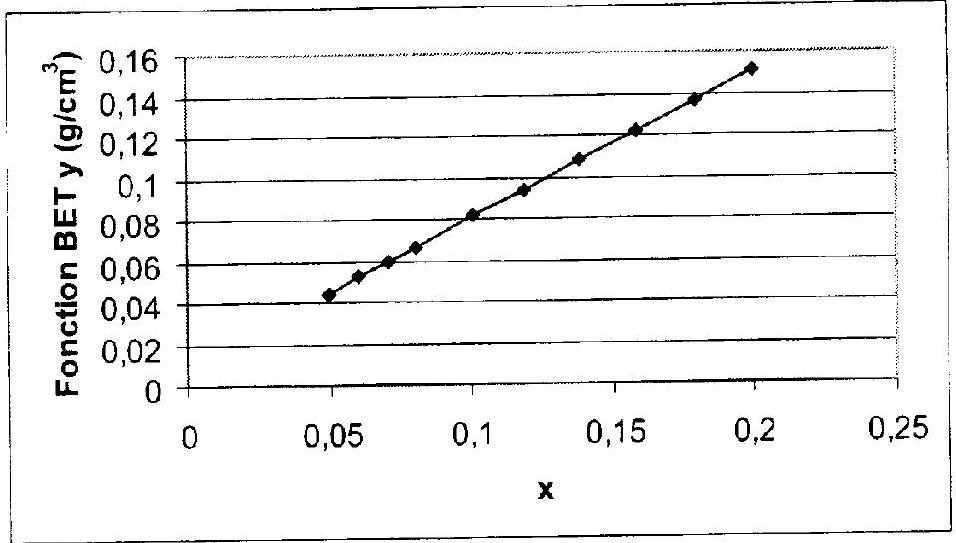

FIG. 6 - Résultat de l'essai BET pour 1g de filler calcaire

1.1.4 Analyse granulométrique laser

L'analyse granulométrique laser permet de déterminer la distribution des tailles des grains de ciment. Elle donne donc une information supplémentaire par rapport à la perméabilité Blaine et au BET. Nous allons étudier cette technique dans le cadre de la théorie de Fraunhofer qui est suffisante pour les matériaux cimentaires (taille des grains > 1μm ).

a) Théorie de Fraunhofer - Cas d'une ouverture circulaire

On considère un trou circulaire de rayon r, dans un écran opaque et éclairé sous incidence normale par une onde plane monochromatique de longueur d'onde λ.
L'intensité lumineuse I(a) diffractée à l'infini dans une direction faisant un angle a avec la normale au plan de l'écran est égale à,
I(a) = I_0((J_1(krsina))/(krsina))^2
avec k = (2π)/λ où I_0 est proportionnel à r^4 et J_1 est la fonction de Bessel définie par :
J_1(u) = 1/(2πu)∫_0^u∫_0^(2π)exp(iηcosθ)ηdηdθ
La Figure (7) présente le graphe de variation de la fonction de Bessel. En déduire la méthode de détermination du rayon r.
b) Cas d'un grain de ciment
On fait l'hypothèse que la diffraction sur un grain de ciment est la même que celle d'une pupille circulaire opaque. En considérant la diffraction à l'infini dans une direction

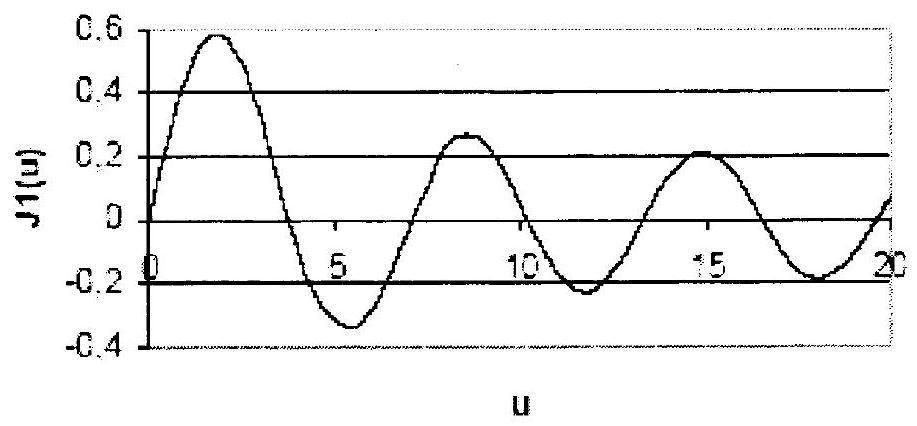

Fig. 7 - Graphe de la fonction de Bessel J_1(u)
donnée de deux dispositifs complémentaires (une pupille circulaire opaque et un trou de même rayon dans un écran opaque), expliquez pourquoi l'image de diffraction est la même que celle calculée à la question précédente à l'exception de la tache lumineuse qui existe au centre dans le cas du trou (on pourra s'aider en remarquant que la superposition des deux cas complémentaires correspond à une pupille de transparence uniforme et égale à l'unité). En déduire la méthode de mesure du rayon du grain.
c) Cas de plusieurs grains de même taille
On se place dans le cas de grains de tailles identiques suffisamment dilués pour que la diffraction s'effectue sur une particule à la fois sans interaction entre les particules. Montrez que, l'intensité ne dépendant que de l'angle de diffusion a et du rayon r du grain, N grains doment une image de diffraction semblable et superposable.
d) Cas de plusieurs grains de tailles différentes
On suppose maintenant que l'on a un nombre fini n connu de tailles de grains appelées classes granulaires. La répartition granulométrique en volume est définie par p_j = (V_j)/(V^2) où V_j est le volume de la j^(ieme) classe granulaire et V = ∑_(j = 1)^n V_j. Donnez une méthode permettant de déterminer la distribution granulométrique des grains.
e) Application
Le Tableau (1) présente un exemple de distribution granulaire ( d est le diamètre) obtenue par granulométrie laser pour un ciment. A partir de cette distribution granulométrique estimez la surface massique S_(Mlaser).
Donnée complémentaire : masse volumique du ciment = 3, 08 g.cm^(− 3)
d[μ m] 0 1 1,5 2 3 4 6 8 12 16 24 32 48 64 96 128 192
p_j[%] 0 7,9 1,9 4,5 7^– 6,4 7^–, 4 6 7^–, 1 7^– 9,4 8,9 10,5 4,9 5,2 4,9 1
TAB. 1

1.2 Hydratation du ciment : modélisation physique

On va maintenant modéliser la réaction d'hydratation des grains de ciment. On utilisera pour cela une distribution granulaire de ciment simplifiée : la taille des grains varie de 0 à 100μm et chaque population de grains considérés comme sphériques de diamètre d est représentée par la même fraction volumique, soit V_g(d) = kV_c où V_g(d) représente le volume de grains de ciment de diamètre d et V_c le volume total de ciment.
a) Comparez graphiquement les volumes cumulés (V_(cum)(d))/(V_c) = ∫_0^d(V_g(θ))/(V_c)dθ obtenus avec cette hypothèse et à partir du Tableau (1). Sachant que l'hydratation ne pénètre jamais au-delà de 20μ m dans le grain, calculez la proportion de ciment ayant réagi à long terme.
b) Calculez l'énergie thermique dégagée totale dans ces conditions par un m^3 de béton utilisant ce ciment, puis déterminez l'élévation de température au coeur d'un ouvrage massif (on supposera que cela correspond à des conditions adiabatiques).
Données : énergie thermique d'hydratation du ciment 400 J ⋅ g^(− 1); le béton utilisé est composé de la manière suivante : pour 1 m^3, ciment 380 kg , gravier et sable 1800 kg , eau 200 L : Capacités thermiques massiques : ciment, gravier et sable 0, 8 kJ.kg^(− 1).K^(− 1), eau 4, 18 kJ.kg^(− 1).K^(− 1);
c) On suppose maintenant que la profondeur d'hydratation, ε en μm, est une fonction de type : e(t) = 20 − (100)/(t + 5) avec t en jours. Déterminez l'énergie thermique produite en fonction du temps pour quelques valeurs de t(1, 2, 3, 4 et 8 jours). Tracez les graphes de l'énergie thermique dégagée et du taux de dégagement d'énergie.

2 Béton au jeune âge

2.1 Thermo-activation de la réaction d'hydratation

La prise et le durcissement du béton sont le résultat d'un certain nombre de réactions chimiques en lien avec le ciment et l'eau. Ce processus d'hydratation est très complexe et fait toujours l'objet d'une activité de recherche importante. D'une manière générale, on constate que cette réaction est exothermique et thermo-activée.
Dans les pièces massives, l'exothermie de la réaction d'hydradation du ciment se traduit par une élévation de la température. Par le biais du phénomène de dilatation thermique, les différences de température ainsi obtenues entre l'extérieur et les zones à cœur peuvent donc avoir des conséquences mécaniques importantes. Celles-ci se manifestent en particulier par l'apparition de fissures qui seront nuisibles à la durabilité de l'ouvrage dans le temps.
La thermo-activation correspond à l'accélération de la réaction d'hydratation du ciment avec l'augmentation de la température. La vitesse de durcissement est ainsi plus
importante, ce qui conduit à une augmentation plus rapide des caractéristiques du béton et en particulier de sa résistance mécanique.
Afin de modéliser le processus d'hydratation du ciment, l'idée essentielle consiste à utiliser le degré d'hydratation ξ, défini de manière générale comme suit,
ξ = (m_(sk)(t))/(m_(sk)(∞))
où m_(sk)(t) est la masse d'eau ayant réagi et m_(sk)(∞) la masse d'eau nécessaire à une hydratation totale. Sur la base de cette définition, la cinétique de la réaction d'hydratation est couramment modélisée par une loi d'Arrhénius, qui permet de mettre en avant le caractère thermo-activé de la réaction :
ξ˙ = A(ξ)exp(− (E_a)/(R_(gp)T))
Dans cette expression R_(gp) = 8, 314J.K^(− 1).mol^(− 1) est la constante des gaz parfaits, T la température absolue, E_a l'énergie d'activation du ciment et A(ξ) l'affinité chimique. Plusieurs voies sont possibles pour déterminer cette dernière mais la plus simple est sans conteste l'essai calorimétrique.
a) En considérant un calorimètre dans des conditions parfaitement adiabatiques, montrer que le bilan énergétique peut s'écrire, à l'instant t :
lξ(t) = C(T^(ad)(t) − T_0)
où, l représente l'enthalpie massique d'hydratation, C la capacité thermique massique et T^(ad)(t) la température absolue dans les conditions adiabatiques.
b) Montrer que, pour des temps très importants, l'expression (9) conduit à :
l/C = T^(ad)(∞) − T_0
c) En utilisant les expressions (8), (9) et (10), établir l'expression de l'affinité chimique sous la forme :
A(ξ) = (T˙^(ad)(t))/(T^(ad)(∞) − T_0)exp((E_a)/(R_(gp)T^(ad)))
Sur la base de cette dernière expression, la Figure 8 représente d'une part l'élévation de température lors de l'hydratation pour deux bétons différents ainsi que, d'autre part, l'affinité chimique A(ξ) correspondante.
Le concept d'âge ou de temps équivalent permet de rendre compte, de manière simple, du niveau de "maturité" atteint par un béton. Si l'on considère une histoire de température

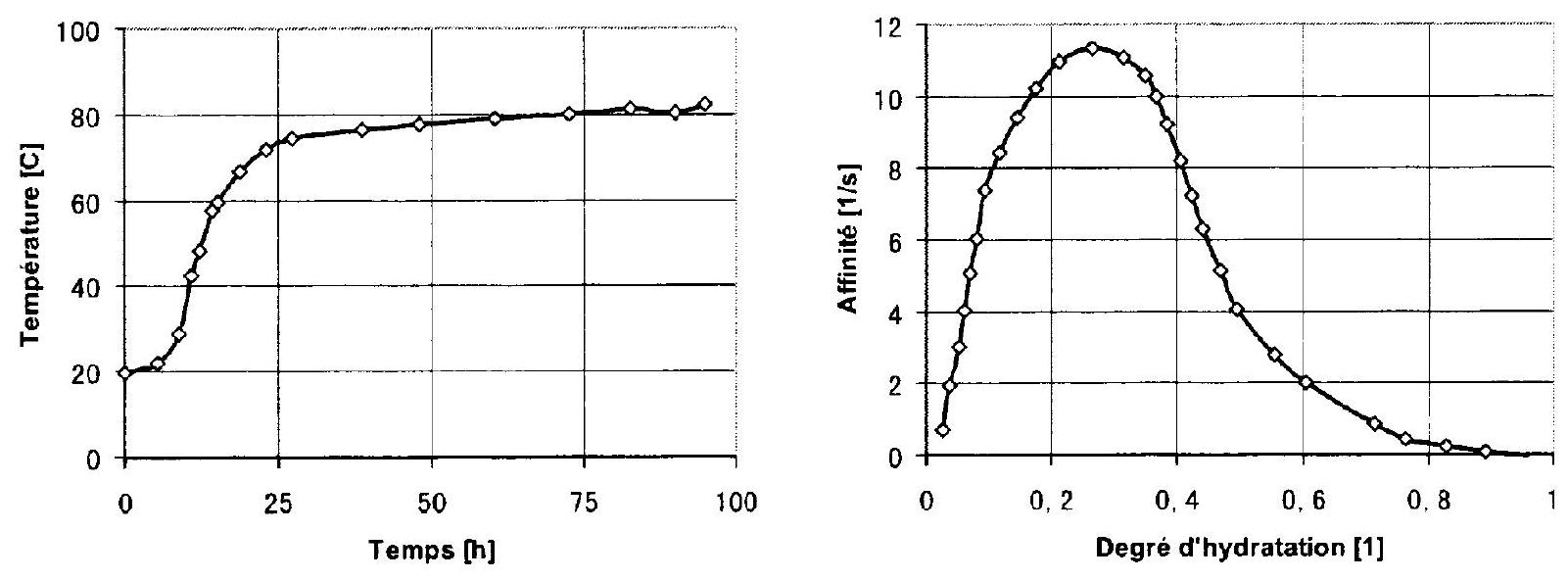

Fig. 8 - Courbes de température adiabatique (a) et affinité correspondante pour un même béton (b)
donnée par T(t), le degré d'hydratation atteint au temps t prend, selon l'expression (8), la forme :
ξ(t, T(t)) = ∫_0^t A(ξ)exp(− (E_a)/(R_(gp)T(τ)))dτ
L'âge équivalent t_(eq) correspond alors au temps durant lequel le béton doit être maintenu à la température de référence afin d'obtenir la même valeur de "maturité" que dans les conditions de mise en œuvre réelle. Cette idée conduit donc à écrire,
ξ(t_(eq), T_(ref)) = ξ(t, T(t))
d) Montrer que le temps équivalent t_(eq) peut se mettre sous la forme:
t_(eq) = ∫_0^t exp(− (E_a)/(R_(gp))(1/(T(τ)) − 1/(T_(ref))))dτ
Dans (14), l'énergie d'activation E_a est le paramètre qui traduit la sensibilité de la cinétique d'hydratation du béton à une variation de température.
Dans tout ce qui suit, on considère que la prise du béton s'effectue, à partir du temps t_0, dans des conditions adiabatiques (coffrages thermiquement isolants) jusqu'au décoffrage au temps t_1. En accord avec la Figure (8a), on retient les valeurs données dans le Tableau (2) pour l'évolution de la température adiabatique, entre les temps t_0 et t_1,:
t[h] 0 12 20 35 50 100
T^(ad)[K^−] 293 303 343 348 352 355
TAB. 2
e) En explicitant votre méthode et avec (E_a)/(R_(gp)) = 4000 K, calculer le temps équivalent t_(eq) pour chacune des valeurs de temps réel t du tableau précédent.

2.2 Analyse transitoire après décoffrage

On s'intéresse à présent à la phase qui suit le décoffrage décoffrage ( t > t_1 ). A partir de cet instant, l'exothermie de la réaction sera négligée. En se plaçant dans un cadre unidimensionnel, le champ de température T(x, t) peut alors être déterminé par la résolution de l'équation de diffusion de la chaleur dans le domaine Ω = [ − L; L] :
(∂^2 T(x, t))/(∂x^2) = 1/a(∂T(x, t))/(∂t)
Dans cette équation aux dérivées partielles, a est la diffusivité thermique du béton. Afin d'assurer l'existence et l'unicité de la solution, cette expression est complétée par une condition initiale,
T(x, t = 0) = T_i
et des conditions aux limites,
− k(∂T(x, t))/(∂x)|_(x = L) = h(T − T_1)|_(x = L)
et,
− k(∂T(x, t))/(∂x)|_(x = − L) = − h(T − T_1)|_(x = − L)
où T_1 est la température du milieu extérieur, supposée constante.
a) Quelle est la dimension de a, diffusivité thermique?
b) De quel type de conditions aux limites s'agit-il? En particulier que représente h ?
Afin de s'affranchir des dimensions du problème, on se propose d'effectuer le changement de variables suivant,
T¯, = (T − T_1)/(T_i − T_1); ζ, = 1 + x/L
accompagné également de l'introduction d'une nouvelle variable temporelle F_0 (nombre de Fourier).
En appliquant ce changement de variables, le problème de référence défini par (15), (16), (17) et (18) peut se mettre sous la forme :
(∂^2 T¯(ζ, F_0))/(∂ζ^2) = (∂T¯(ζ, F_0))/(∂F_0)
avec les conditions initiale et aux limites:
T¯(ζ, F_0 = 0) = 1
T¯(ζ = 0, F_0) = 1/(Bi)(∂T¯)/(∂ζ)|_(ζ = 0); (∂T¯)/(∂ζ)|_(ζ = 1) = 0
où Bi est appelé le nombre de Biot.
c) Donner l'expression de la nouvelle variable temporelle F_0 en fonction de t et des données du problème de référence.
d) Donner l'expression du nombre de Biot.
Afin de résoudre ce problème, nous cherchons à trouver une solution en séparant les variables :
T¯(ζ, F_0) = X(ζ)Y(F_0)
e) Montrer que l'introduction d'une solution sous la forme générale (25) permet d'écrire,
(X^(′′))/X = (Y^′)/Y = − λ^2
où λ est une constante.
f) Montrer que l'expression,
T¯(ζ, F_0) = e^(− λ^2 F_0)(Gsin(λζ) + Ecos(λζ))
où G et E sont deux constantes réelles, est une solution du problème.
g) En appliquant les conditions aux limites, montrer que la solution générale du problème peut se mettre sous la forme :
T¯(ζ, F_0) = ∑_(n = 0)^∞G_n cos(λ_n(ζ − 1))e^(− λ_n^2 F_0)
avec :
cotan(λ_n) = (λ_n)/(Bi)
En appliquant la condition initiale ainsi que la relation d'orthogonalité,
(λ_n^2 − λ_m^2)∫_1^2 cos(λ_n(ζ − 1))cos(λ_m(ζ − 1))dζ = 0 si n ≠ m
h) Donner l'expression de G_n ainsi que la solution finale du problème.
Afin de déterminer le temps de décoffrage t_1, on s'intéresse à la différence de température maximale entre le coeur de la pièce considérée et la température de surface que l'on note T~.
i) Donner l'expression de T~ en fonction de F_0 sous la forme,
T~(F_0) = ∑_(n = 0)^∞A_n e^(− λ_n^2 F_0)
Afin d'évaluer numériquement le résultat précédent, on retiendra uniquement les deux premiers termes de la série; pour cela, les deux racines de l'équation (29) sont, avec Bi = 5,
λ_0 = 1, 32; λ_1 = 4, 03
et les termes A_n correspondants:
A_0 = 0.92; A_1 = − 0, 57
j) Déterminer la valeur maximale de T~(F_0).
Des considérations mécaniques, non exposées ici, permettent de quantifier l'écart de température entre le coeur et la surface extérieure de la pièce en béton conduisant à une rupture mécanique (i.e une fissuration), T~^∗. L'évolution de ce critère "mécanique" est donnée dans le tableau suivant :
t_(eq)[h] 0 15 50 170 300 800
T~^∗[K] 0 4 16 35 42 50
TAB. 3
k) A partir de la température adiabatique (Tableau (2)), de l'écart de température maximal déterminé à la question (2.2.k) et du critère "mécanique" donné ci-dessus (Tableau (3)), déterminer graphiquement le temps de décoffrage t_1 ne conduisant pas à la fissuration.

3 Enceinte de confinement - test décennal

Afin de garantir la sécurité des centrales nucléaires, il a été choisi d'utiliser une enceinte externe en béton pour protéger le réacteur nucléaire des agressions naturelles et accidentelles. En cas d'accident nucléaire (risque de dispersion d'éléments radioactifs), la protection de l'environnement est garantie par une paroi interne en béton d'épaisseur 1.2 m (réacteur de type REP 1400 MWe ). Elle est dimensionnée pour résister à une pression interne de 0, 6MPa et à une température voisine de 140^∘C, correspondant à l'accident de dimensionnement APRP (Accident par Perte de Réfrigérant Primaire). Un schéma simplifié des deux enceintes est donné sur la Figure (9).
Afin de vérifier périodiquement que l'enceinte jouera son rôle de confinement en cas d'accident, des épreuves d'enceinte (application d'une pression interne de 0, 6MPa en air et à température ambiante) sont menées à l'issue de sa construction, puis ensuite tous les dix ans (test décennal). Pour simplifier, l'exploitant doit justifier devant les autorités de sûreté

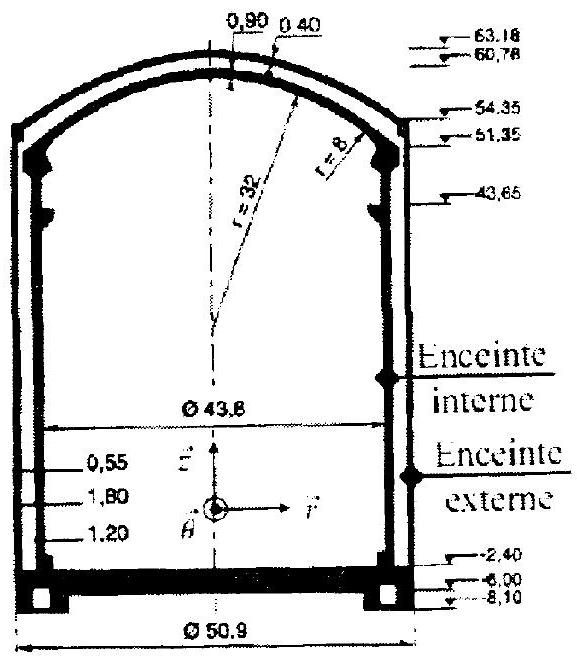

Fig. 9 - Schéma simplifié de la partie génie civil d'une enceinte de centrale nucléaire (réacteur français REP 1400 MWe ), dimensions en mètres (d'après Granger).
de la capacité de l'enceinte à assurer un taux de fuite qui soit inférieur, par 24 h , à 1, 5% de la masse totale des fluides (mélange air + vapeur) contenus dans l'enceinte. Dans le cas des bétons, des vides sont présents, de différentes tailles. Il peut s'agir de pores (vides présents "naturellement" dans les bétons) ou de fissures (situations accidentelles) qui peuvent servir de chemin pour disperser les éléments radioactifs (dans le cas d'un accident), l'air (dans le cas du test décennal) dans l'environnement. Il est donc très important de bien comprendre l'influence de la porosité et de la fissuration sur l'étanchéité des enceintes de confinement.

3.1 Perméabilité dans un milieu poreux

On s'intéresse à un écoulement de fluide, l'air, dans un milieu poreux (contenant des pores). Le milieu peut être également fissuré. Afin de modéliser l'écoulement du fluide, plusieurs hypothèses sont considerées :
  • Les effets de la pesanteur sont négligés:
  • Le fluide est considéré homogène et incompressible, de masse volumique ρ et de viscosité dynamique μ = 0, 01818.10^(− 3) Pa.s;
  • Le régime d'écoulement est stationnaire:
  • L'écoulement est unidirectionnel selon l'axe z⃗;
  • La pression hydrostatique est notée P.
Dans ce milieu, le vecteur vitesse u⃗ du fluide au point M s'écrit :
M(x, y, z~) : u⃗ = u_x(M)x⃗ + u_y(M)y⃗ + u_z(M)z⃗
en coordonnées cartésiennes
M(r, θ, z) : u⃗ = u_r(M)r⃗ + u_θ(M)θ⃗ + u_z(M)r⃗
en coordonnées cylindriques.
La pression hydrostatique P s'écrit P(M) = P(x, y, z) en coordonnées cartésiennes et P(M) = P(r, θ, z) en coordonnées cylindriques.
Note : Les forces de surface de viscosité dF⃗_v, dans un fluide newtonien, s'opposent à l'écoulement (voir la Figure (10)). Elles s'appliquent sur les surfaces latérales (parallèles à l'écoulement) et sont proportionnelles au gradient transversal de la vitesse. Elles s'écrivent, si l'écoulement s'effectue selon un axe z⃗,
dF⃗_v = (2ldz)μ(∂u_z(M))/(∂y)z⃗
en coordonnées cartésiennes, en faisant les hypothèses suivantes :
  • La vitesse u_z ne dépend pas de x :
  • Il existe une symétrie par rapport au plan (O, x⃗, z⃗);
  • La largeur l est infiniment plus grande que la hauteur h.
En coordonmées cylindriques, elles s'écrivent :
dF⃗_v = (2πrdz)μ(∂u_z(M))/(∂r)z⃗

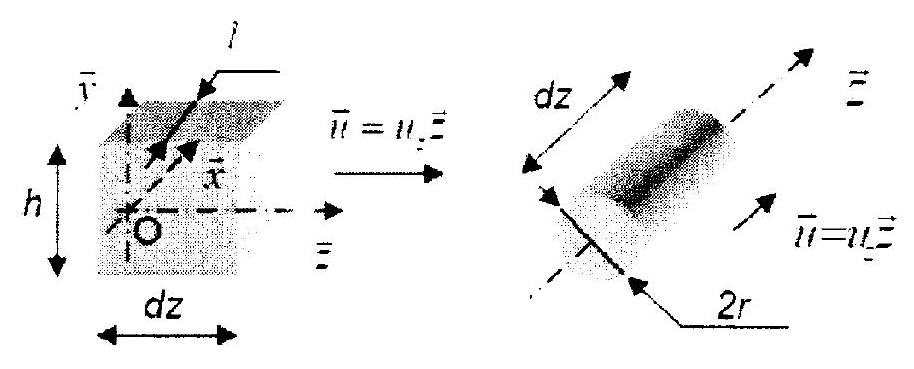

Fig. 10 - Eléments de volume soumis à une force de viscosité en coordonnées cartésiennes et en coordonnées cylindriques.

3.1.1 Calculs préliminaires

On considère l'écoulement dans un tube de courant de section constante A = lxh selon un axe z⃗. On utilisera les coordomées cartésiennes.
a) Etablissez l'équation de conservation de la masse de fluide dans le tube. Simplifiez cette équation en utilisant les hypothèses de calcul. En déduire alors que u_z(M) ne dépend pas de ≈.
b) Ecrivez la conservation de la quantité de mouvement, en utilisant les hypothèses de calcul. Montrez alors que la pression P ne dépend que de ≈.

3.1.2 Ecoulement dans un pore - Relation de Poiseuille

On considère l'écoulement d'un fluide, selon un axe z⃗, dans un pore, assimilé à un cylindre de rayon R et de longueur L. Le fluide est soumis une pression constante P_1 en z = 0 et à une pression P_2 en z = L. On pose ΔP = P_2 − P_1. Un schéma est proposé sur la Figure (11).
Fig. 11 - Schéma d'un pore.
a) Que peut-on dire de la dépendance entre u_z et θ ? En isolant un élément de volume cylindrique de rayon r et de longueur dz, effectuez un bilan de la quantité de mouvement.
b) Déterminez l'expression de la vitesse u_z en fonction de ΔP, μ, r, L et d'une constante d'intégration.
c) On suppose que la vitesse du fluide au contact des parois est nulle. Commentez cette hypothèse. En déduire alors l'expression de la constante d'intégration, puis de la vitesse u_z.
d) Montrez que le débit volumique Q circulant à travers le pore peut s'écrire sous la forme (relation de Poiseuille) :
Q = − (πR^4 ΔP)/(8μL)

3.1.3 Perméabilité au gaz dans un milieu poreux sans eau : effet de la distribution de la porosité

On définit la porosité p d'un milieu poreux, comme le rapport entre le volume de vides, v, et le volume total V_a :
p = v/(V_a)
La porosité caractérise donc la proportion de vides dans le milieu et est comprise entre 0 et 1 . Plus le volume de vide est important (à volume V_a constant) et plus la porosité est importante. Les pores de ce matériau sont assimilés à un ensemble de n tubes cylindriques et parallèles. Chaque cylindre est supposé indépendant des autres, et le fluide circulant,

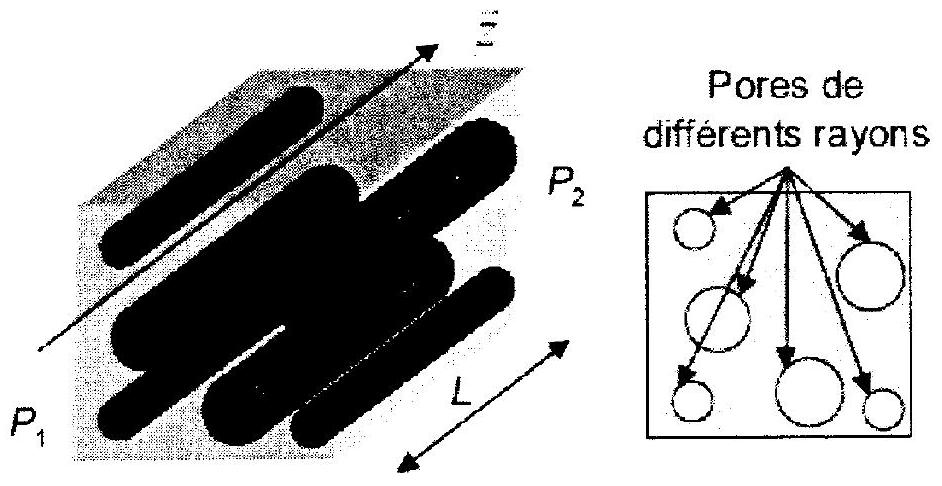

Fig. 12 - Schéma d'un milieu poreux.
selon un axe z⃗, est soumis à une pression constante P_1 en z = 0 et à une pression P_2 en z = L. On pose à nouveau ΔP = P_2 − P_1. Un schéma est proposé sur la Figure (12).
On définit la perméabilité k[m^2] d'un milieu poreux par la relation (voir la Partie 1.):
Q = − (kAΔP)/(μL)
où Q est le débit volumique de fluide s'écoulant à travers une section A du matériau poreux.
a) On suppose tout d'abord que tous les pores ont le même rayon R. Déterminez l'expression reliant la porosité p à n, R et A. A partir de cette relation et de l'équation (38), établissez la relation entre k, R et p.
On considère maintenant que tous les pores n'ont pas le même rayon. La Figure (13) présente les courbes de porosités cumulées obtenues pour 3 matériaux différents (notés 1, 2 et 3 ). Les courbes donnent en ordonnée la porosité cumulée p_c dont la dimension est supérieure au rayon R porté en abscisse. Ces courbes sont modélisées par l'équation suivante (i étant le numéro du matériau) :
(p_c(R))_i = a_i + b_i R + c_i R^2 si R ≤ R_i et (V_(pc))_i = 0 si R > R_i
Les valeurs des coefficients sont indiquées dans le Tableau (4):
a_i b_i[ nm^(− 1)] c_i[ nm^(− 2)] R_i[ nm]
Matériaux 1 8, 078.10^(− 2) − 6, 640.10^(− 4) − 4, 073.10^(− 6) 80
Matériaux 2 2, 583.10^(− 1) − 2, 303.10^(− 3) 5, 071.10^(− 6) 200
Matériaux 3 3, 687.10^(− 1) − 9, 759.10^(− 4) 6, 035.10^(− 7) 600
TAB. 4
b) Déterminez la porosité totale de chacun de ces 3 matériaux. Puis déterminez la perméabilité associée à chacun de ces matériaux.

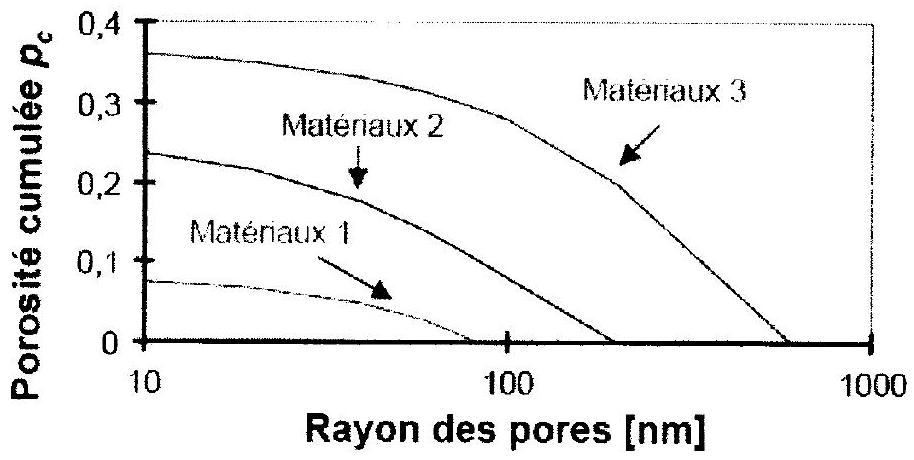

Fig. 13 - Porosité cumulée p_c
c) Calculez alors pour chacun de ces 3 matériaux, la valeur de rayon de pore R_(eq) pour laquelle on obtient une perméabilité identique. Pour une même valeur de porosité globale, est-ce que le rayon de pore a une influence importante sur la perméabilité?

3.1.4 L'eau dans les milieux poreux

Dans les liquides (et dans les solides aussi) existent des forces de cohésion intermoléculaires agissant sur des distances très courtes : au-delà de quelques nanomètres, l'interaction entre deux molécules peut être négligée.

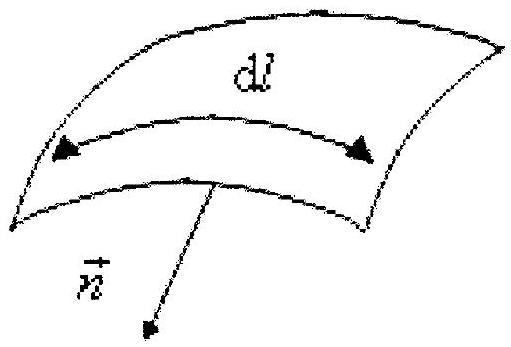

Fig. 14 - Mise en évidence de l'existence d'une tension superficielle.
La couche dans laquelle existent ces forces a une très faible épaisseur ε et est appelée couche capillaire. Si l'on considère une facette verticale dans cette couche (pour une surface libre horizontale) la force s'exerçant sur cette facette est horizontale. Si l'on se ramène à une ligne sur la surface libre on aura: δf⃗ = w dln⃗ où u est le coefficient de tension superficielle (valeur positive), dl un élément de la courbe sur la surface libre et n⃗ la normale à cet élément de courbe (voir la Figure 14).

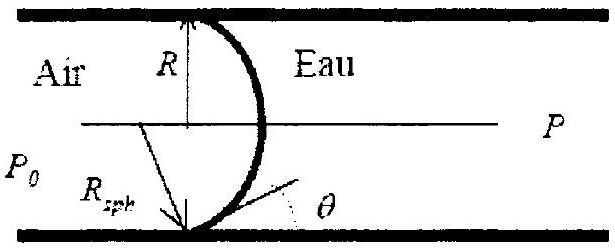

Fig. 15 - Pore cylindrique.
a) On considère maintenant un pore cylindrique de ravon R contenant un liquide d'angle de mouillage θ (Figure 15). En supposant que le ménisque est sphérique de ravon R_(sph), en déduire l'expression de la différence des pressions P − P_0 en fonction de w et R_(sph) (cette équation est appelée loi de Laplace). On pose P_c = P − P_0 et θ = 0 (liquide parfaitement mouillant) où P_c est appelée pression capillaire. Simplifiez alors l'expression précédente et montrez que la pression capillaire correspond à une dépression.
On se place ici dans le cas d'un matériau poreux dont la porosité peut contenir de l'eau liquide et un gaz composé d'air et de vapeur d'eau. La pression dans le liquide sera notée P_l, celle dans le gaz P_g (air + vapeur d'eau) et celle dans la vapeur d'eau P_v. On suppose aussi que les transformations sont isothermes. L'enthalpie libre s'exprime par la relation : G = nζ où n est le nombre de moles et ζ est le potentiel chimique. On a de plus l'identité de Gibbs Duhem : sdT + ndζ − VdP = 0 où s est l'entropie, T la température, V le volume et P la pression.
b) En supposant que l'eau liquide est incompressible, montrez que le potentiel chimique de l'eau liquide ζ_l peut s'écrire : ζ_l − ζ_(l0) = M(P_l − P_(l0))/ρ_l où M est la masse molaire de l'eau et ( ζ_(l0), P_(l0) ) caractérisent un état de référence. Puis, en supposant que la vapeur d'eau suit la loi des gaz parfaits ( PV = nR_(gp)T ), montrez que le potentiel chimique de la vapeur d'eau ζ_r peut s'écrire : ζ_v − ζ_(v0) = R_(gp)Tln(P_v/P_(v0)) où R_(gp) est la constante des gaz parfaits et ( ζ_(v0), P_(v0) ) caractérisent un état de référence.
c) On choisit comme état de référence de l'eau liquide P_(l0) = P_g et pour la vapeur d'eau P_(v0) = P_(vs) (pression de vapeur saturante). On suppose qu'à l'équilibre thermodynamique, on a ζ_l = ζ_2. En déduire alors que ζ_(10) = ζ_(v0). En définissant l'humidité relative H(0 ≤ H ≤ 1) comme le rapport P_v/P_(vs), montrez que l'on obtient la loi de Kelvin :
P_c = P_l − P_g = (R_(gp)Tρ_l)/MlnH
d) En introduisant dans l'équation précédente la loi de Laplace (cf. a.), en déduire l'expression du rayon de pore R_(sat) correspondant à une humidité relative donnée H à l'équilibre liquide-vapeur.

3.1.5 Ecoulement dans une fissure - Relation de Poiseuille

On considère l'écoulement d'un fluide, selon un axe z⃗, dans une fissure de largeur l, de longueur L et d'ouverture e, qui est assimilée à deux plans parallèles infinis, tels que la largeur l soit infiniment plus grande que l'ouverture e. Le fluide est soumis à une pression constante P_1 en z = 0 et à une pression P_2 en z = L. On pose ΔP = P_2 − P_1. Un schéma est proposé sur la figure (16).
Fig. 16 - Schéma d'une fissure.
a) Que peut-on dire de la dépendance entre u_z et x ? En isolant un élément de volume de largeur l, de longueur dz et compris entre les plans ± y, effectuez un bilan de la quantité de mouvement.
b) Déterminez l'expression de la vitesse u_z en fonction de ΔP, μ, y, L et d'une constante d'intégration.
c) On suppose que la vitesse du fluide au contact des parois est nulle. En déduire alors l'expression de la constante d'intégration, puis de la vitesse u_z.
d) Montrez que le débit volumique Q circulant à travers toute la fissure peut s'écrire sous la forme (relation de Poiseuille) :
Q = − (e^3 lΔP)/(12μL)

3.1.6 Perméabilité au gaz dans un milieu fissuré

On assimile chaque fissure à une ouverture séparée par 2 plans parallèles infinis. Afin de quantifier le nombre n de fissures dans l'élément de volume de la figure (17) et leur
épaisseur e (constante), on définit la variable d'endommagement du milieu D, comme étant le rapport entre la surface des fissures A_v (perpendiculaire à l'axe z⃗ ) et la surface totale A :
D = A_v/A

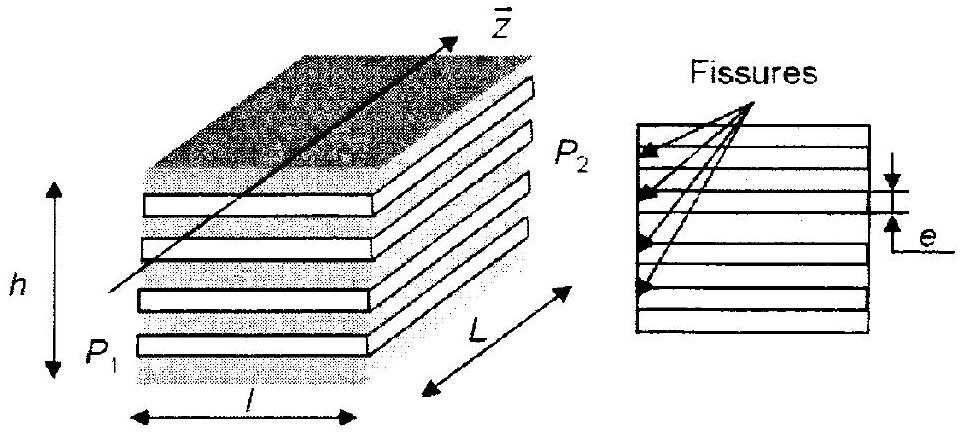

Fig. 1i¯ - Schéma d'un milieu fissuré.
a) Déterminez la relation entre D, n, h et e.
b) A partir des relations (43), (40) et (44), exprimez la perméabilité du milieu fissuré k en fonction de D et e.
L'approximation proposée pour les fissures n'est pas en réalité conforme aux résultats expérimentaux. On propose d'introduire le coefficient de correction λ, par rapport à l'équation de Poiseuille (43) :
On donne les valeurs expérimentales dans le Tableau (5) pour une fissure, pour une variation de pression ΔP = − 100 Pa et une longueur L = l = 1 m :
Q = − χ(e^3 lΔP)/(12μL)
e[ mm] 0 0,25 0,5 0,75
Q[ m^3 ⋅ h^(− 1)] 0 3,6 39,6 140,4
TAB. 5
c) Proposez une méthode numérique permettant d'identifier la valeur du coefficient de correction λ. Calculez alors ce coefficient par la méthode de votre choix.

3.1.7 Application à une enceinte de confinement de bâtiment réacteur de centrale nucléaire

On se place dans le cas d'un test décennal d'une enceinte de confinement. On assimile la paroi de l'enceinte à une paroi parallélépipédique (Figure (18)). L'épaisseur est L = 1, 2 m. On considère une surface A = 6880 m^2 de béton. Le volume de l'enceinte est V_e = 75300 m^3.

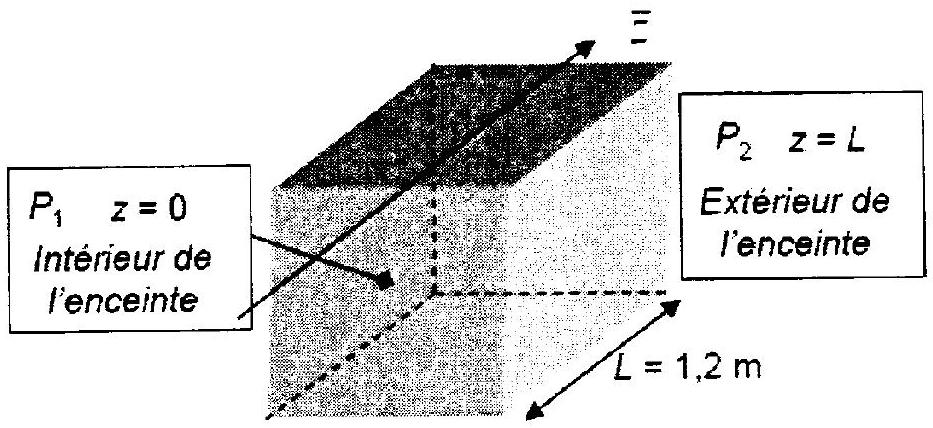

Fig. 18 - Schéma simplifié d'une enceinte.
On suppose que l'enceinte est réalisée à partir du matériau 1 (voir § 3.1.3). On se place tout d'abord dans le cas où il n'y a pas de fissure. Le fluide circulant dans l'enceinte est de l'air. On suppose que P_1 = 0, 6MPa et P_2 = 0, 1MPa.
a) En supposant que les pores ne contiennent pas d'eau (voir $ 3.1.3), calculez le débit volumique d'air Q_a, puis le volume Vair d'air ayant traversé la paroi pendant 24 h .
On considère maintenant que les pores peuvent contenir de l'eau. La teneur en eau dans un pore peut être évaluée via son humidité relative (§ 3.1.4). On suppose deux cas pour l'évolution de l'humidité relative H(≈) dans la paroi de l'enceinte ( j étant le numéro du cas) :
H_j(z~) = α_j + β_j z~ + γ_j z~^2
Les valeurs des coefficients sont données dans le Tableau (6). A partir des résultats obtenus dans la partie §3.1.4 d, on considère que si le rayon de pore R est inférieur à R_(sat), le pore est saturé d'eau (le transport d'air est impossible), sinon le pore ne contient pas d'eau (le transport d'air peut être calculée via l'équation 38).
a_j β_j γ_j
Cas 1 1 0 0
Cas 2 0,464 1,472 − 1, 153
TAB. 6

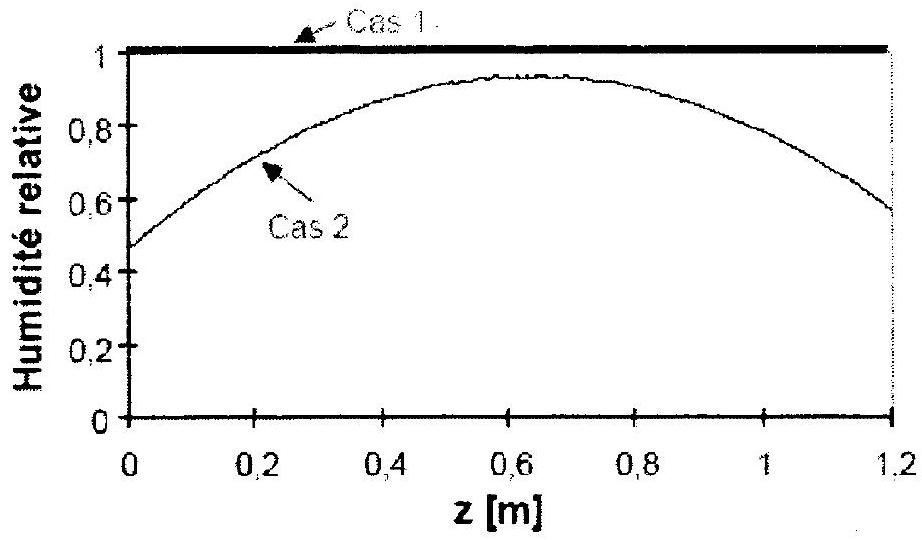

Fig. 19 - Evolution de l'humidité relative dans les deux cas.
b) Pour les deux conditions de profil d'humidité relative, recalculez la valeur de la perméabilité en prenant en compte la présence d'eau dans certains pores. En déduire alors le volume Vair d'air avant traversé la paroi pendant 24 h . On donne la constante des gaz parfaits R_(gp) = 8, 314 J.mol^(− 1).^∘K^(− 1), w = 0, 073 N.m^(− 1), M_H = 1 g.mol^(− 1) et M_O = 16g. mol^(− 1). Les pores sont considerés cylindriques et parallèles.
On prend en compte maintenant l'existence de fissures assimilées à des ouvertures entre deux plans parallèles (supposés infinis) espacés d'une distance e. La valeur de l'endommagement est D. On utilisera également le coefficient de correction calculé au paragraphe 3.1.5c.
c) En considérant le volume d'air maximum traversant la paroi déterminé en b), remplissez le Tableau (7) (donnant le volume d'air ayant traversé la paroi pendant 24 h ) pour les différentes valeurs d'endommagement D et d'ouverture des fissures e. Commentez ce calcul et comparez ces valeurs aux exigences des enceintes.
e = 100μ m e = 300μ m
D = 50.10^(− 10)
D = 100.10^(− 10)
TAB. 7
FIN DE L'EPREUVE

Questions fréquentes

4 questions
Sur quels chapitres porte ce sujet de modélisation en sciences physiques et sciences de l'ingénieur X-ENS PSI 2005 ?
Afficher ou masquer la section

Sur quels chapitres porte ce sujet de modélisation en sciences physiques et sciences de l'ingénieur X-ENS PSI 2005 ?

Il porte sur la mécanique des fluides visqueux, la thermodynamique chimique, l'optique (diffraction), la diffusion thermique et la physique des milieux poreux, tous appliqués aux matériaux ciment et béton.

Quelles parties sont indépendantes dans ce sujet ?

L'énoncé précise que le problème est construit en trois parties indépendantes, tout en conseillant la lecture de l'intégralité du sujet.

Quel est le fil conducteur de ce sujet sur le ciment et le béton ?

Comprendre, à travers plusieurs échelles, comment la taille des grains de ciment influence leur réactivité, comment la chaleur dégagée lors de l'hydratation du béton peut fissurer un ouvrage massif, et comment la porosité du béton conditionne l'étanchéité d'une enceinte de confinement nucléaire.

Ce sujet demande-t-il des connaissances très spécialisées en génie civil ?

Non, le sujet réintroduit et démontre tous les modèles physiques nécessaires (Carman-Kozény, BET, Fraunhofer, Arrhenius, Poiseuille) à partir du programme de mécanique des fluides, de thermodynamique et d'optique de la classe préparatoire.

Pas de description pour le moment
