Étude proposée
Ce sujet comporte 31 pages :
-la présentation du sujet et ses questions (pages 2 à 21);
-les documents techniques DT1 à DT5 (pages 22 à 27) ;
-les documents réponses, DR1, DR2 et DR3 (pages 28 à 31), à compléter et à rendre avec la copie.
II est constitué de deux parties indépendantes :
-Partie A - Conception de l'unité de valorisation énergétique
-Partie B - Conception du réseau express régional
Territoires intelligents et durables
Une ville intelligente et durable est une ville novatrice qui utilise les technologies de l'information et de la communication et d'autres moyens structurels pour améliorer la qualité de vie, l'efficacité de la gestion urbaine ainsi que sa compétitivité tout en respectant les besoins des générations actuelles et futures dans les domaines économique, social, environnemental et culturel.
Mise en situation
Au cours des dernières décennies, l'évolution rapide des technologies de l'information et de la communication a engendré des transformations majeures dans nos sociétés, avec des implications profondes pour le développement urbain. Dans ce contexte, les concepts de "territoires intelligents" et de "smart cities" ont émergé en tant que solutions novatrices pour relever les défis urbains actuels et futurs. Les territoires intelligents visent à intégrer les technologies numériques, les infrastructures durables et les services innovants afin de créer des environnements urbains plus efficaces, résilients et axés sur la qualité de vie des citoyens.
L'essor des territoires intelligents repose sur l'idée que les technologies de pointe peuvent jouer un rôle clé dans la résolution des problèmes urbains, tels que la congestion, la pollution, l'accès aux services, et bien d'autres encore. Les smart cities, qui sont des villes utilisant ces technologies de manière systématique, sont devenues des laboratoires vivants où des expérimentations sont menées pour repenser l'urbanisme, la gouvernance et les modes de vie. Cependant, malgré leur potentiel, les territoires intelligents et les smart cities sont confrontés à divers défis. L'un des principaux obstacles est la fragmentation des initiatives et des solutions mises en œuvre à travers le monde. En effet, chaque ville ou région adopte souvent ses propres approches, normes et technologies, ce qui entrave la mise en place d'un cadre cohérent et harmonisé. Pour que les territoires intelligents puissent véritablement atteindre leur plein potentiel, il est essentiel de développer des normes et des protocoles de standardisation qui favorisent l'interopérabilité, l'échange de données et l'adoption de bonnes pratiques.
Depuis 2016 la norme internationale fondamentale ISO 37101, intitulée "Systèmes de management pour le développement durable des communautés - Exigences et lignes directrices", vise à fournir les lignes directrices et les exigences pour la création, la mise en
œuvre, la maintenance et l'amélioration continue d'un système de gestion des territoires. Les quatre critères de dimensionnement suivants sont extraits de sa norme d'application ISO 37120, intitulée "Indicateurs du développement durable des communautés" :
Thèmes
Besoins
Indicateurs de performance
Energie
Consommation totale d'énergie électrique résidentielle par habitant (kWh ⋅ an^(− 1))
Pourcentage de l'énergie totale provenant de sources renouvelables, par rapport à la consommation totale d'énergie de la ville
Énergie thermique (% du mix énergétique total)
Énergie électrique (% du mix énergétique total)
Capacité d'approvisionnement en électricité en pourcentage de la demande d'électricité de pointe
Environnement
Émissions de gaz à effet de serre mesurées en tonnes par habitant
Concentration de NO2 (dioxyde d'azote)
Concentration de SO2 (dioxyde de soufre)
Concentration de O3 (ozone)
Déchets solides
Total des déchets solides municipaux collectés par habitant
Pourcentage des déchets solides de la ville qui sont recyclés
Pourcentage des déchets solides de la ville éliminés dans un incinérateur
Pourcentage de la quantité totale de déchets dans la ville qui est utilisée pour produire de l'énergie
Transport
Kilomètres de système de transport public à grande capacité pour 100000 habitants
Nombre annuel de trajets en transports publics par habitant
Nombre d'automobiles personnelles par habitant
Pourcentage de personnes utilisant un mode de déplacement autre qu'un véhicule personnel
Pourcentage de lignes de transport public équipées d'un système en temps réel
Pourcentage de trajets en transports publics effectués à l'heure prévue
L'objet de cette épreuve sera de concevoir certains composants de l'unité de valorisation énergétique (UVE) des déchets et du nouveau réseau express régional (RER) afin de mettre en corrélation la base de production locale décentralisée d'énergie électrique et son principal poste de consommation.
Le territoire étudié est situé en France métropolitaine (46°N, 3°E). Il comprend 300000 habitants répartis à parts égales :
-150000 habitants sur une surface de haute densité, la métropole de 10 km de diamètre ;
-150000 habitants sur une surface de faible densité de 50 km de diamètre moins le centre-ville.
PARTIE A: Conception de l'unité de valorisation énergétique
L'objectif de cette partie est de valider le choix des composants de l'usine d'incinération des ordures ménagères (figure1) pour obtenir un traitement conforme aux exigences attendues de l'ISO 37120 et de définir la puissance du talon de production dans le mix énergétique du territoire.

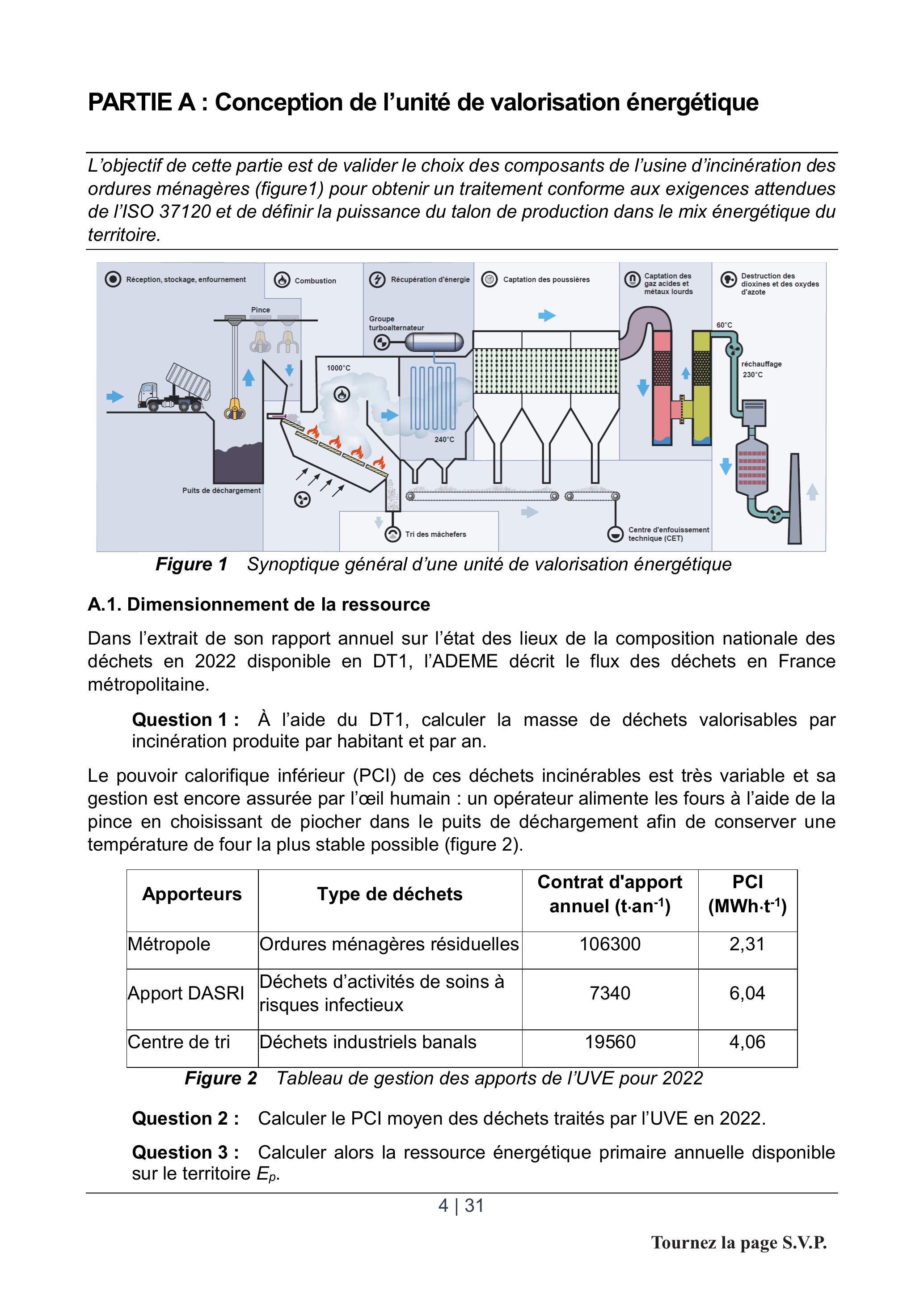

Figure 1 Synoptique général d'une unité de valorisation énergétique
A.1. Dimensionnement de la ressource
Dans l'extrait de son rapport annuel sur l'état des lieux de la composition nationale des déchets en 2022 disponible en DT1, l'ADEME décrit le flux des déchets en France métropolitaine.

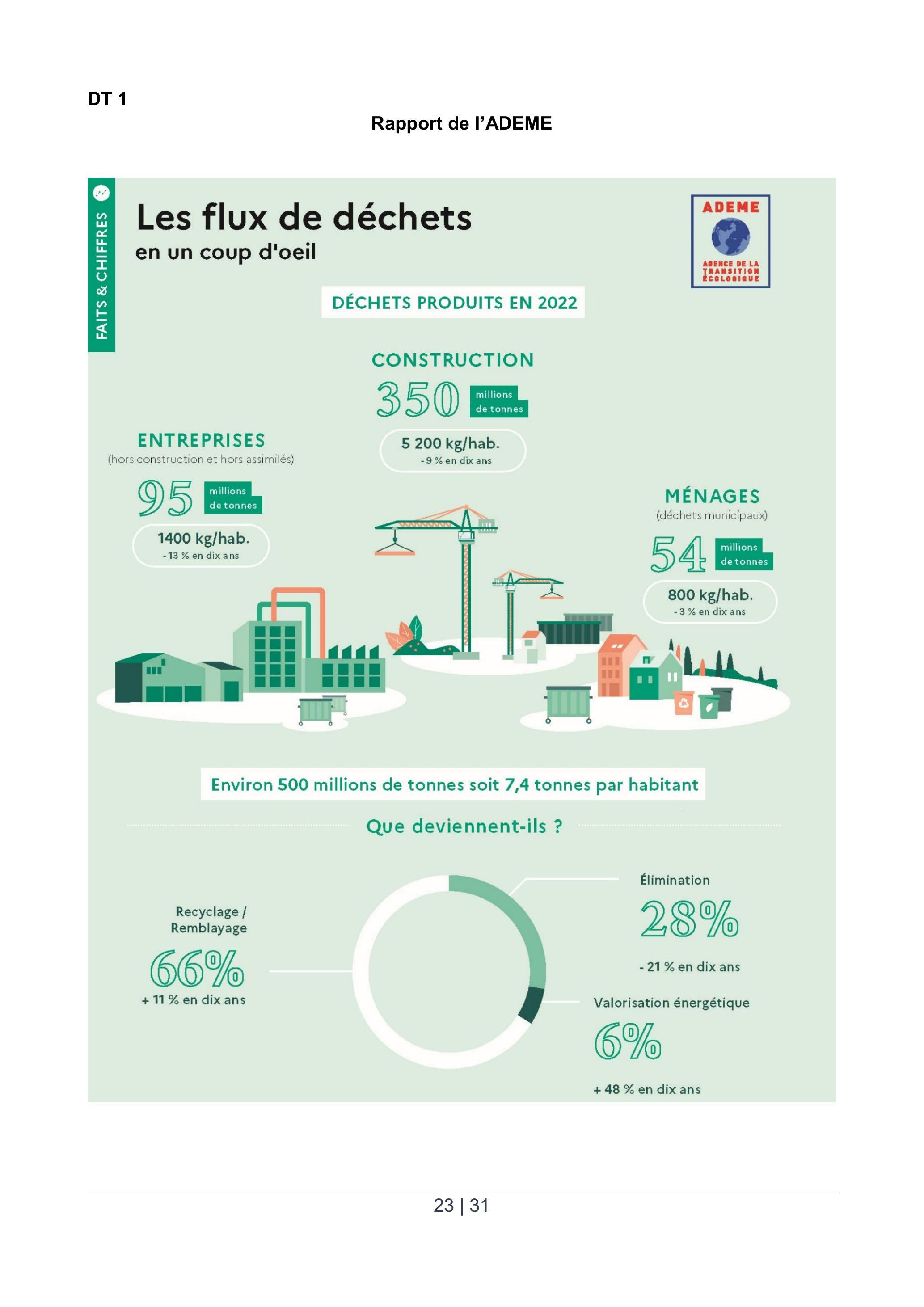

Question 1 : À l'aide du DT1, calculer la masse de déchets valorisables par incinération produite par habitant et par an.
Le pouvoir calorifique inférieur (PCI) de ces déchets incinérables est très variable et sa gestion est encore assurée par l'œil humain : un opérateur alimente les fours à l'aide de la pince en choisissant de piocher dans le puits de déchargement afin de conserver une température de four la plus stable possible (figure 2).
Apporteurs
Type de déchets
Contrat d'apport annuel ( t ⋅ an^(− 1) )
PCI (MWh ⋅ t^1)
Métropole
Ordures ménagères résiduelles
106300
2,31
Apport DASRI
Déchets d'activités de soins à risques infectieux
7340
6,04
Centre de tri
Déchets industriels banals
19560
4,06
Figure 2 Tableau de gestion des apports de l'UVE pour 2022
Question 2 : Calculer le PCI moyen des déchets traités par l'UVE en 2022.
Question 3 : Calculer alors la ressource énergétique primaire annuelle disponible sur le territoire E_p.
L'usine d'incinération fonctionne 7800 heures par an et ne s'arrête que pour ses phases de maintenance.
Question 4 : Calculer le débit massique horaire moyen de déchets incinérés en t ⋅ h^(− 1) ainsi que la puissance disponible à l'entrée des fours P_f en MW.
A. 2 Dimensionnement des échangeurs
II s'agit de déterminer les parts du gisement réservées à la production de chaleur et d'électricité. Pour des critères d'éco-conception, le fluide caloporteur retenu sera l'eau. Le synoptique détaillé du circuit hydraulique d'une UVE est fourni au DT2.
Une machine thermique, le groupe turbo alternateur (GTA) est implantée entre le collecteur haute pression et les aérocondenseurs dont les températures sont supposées constantes. Pour limiter la corrosion des structures et donc la maintenance du site, le cycle de Rankine sans surchauffe de la vapeur sèche est retenu. La vanne PV10702 qui permet le maintien en température des radiateurs de l'aérocondenseur sera considérée fermée PV10702 [0 %].

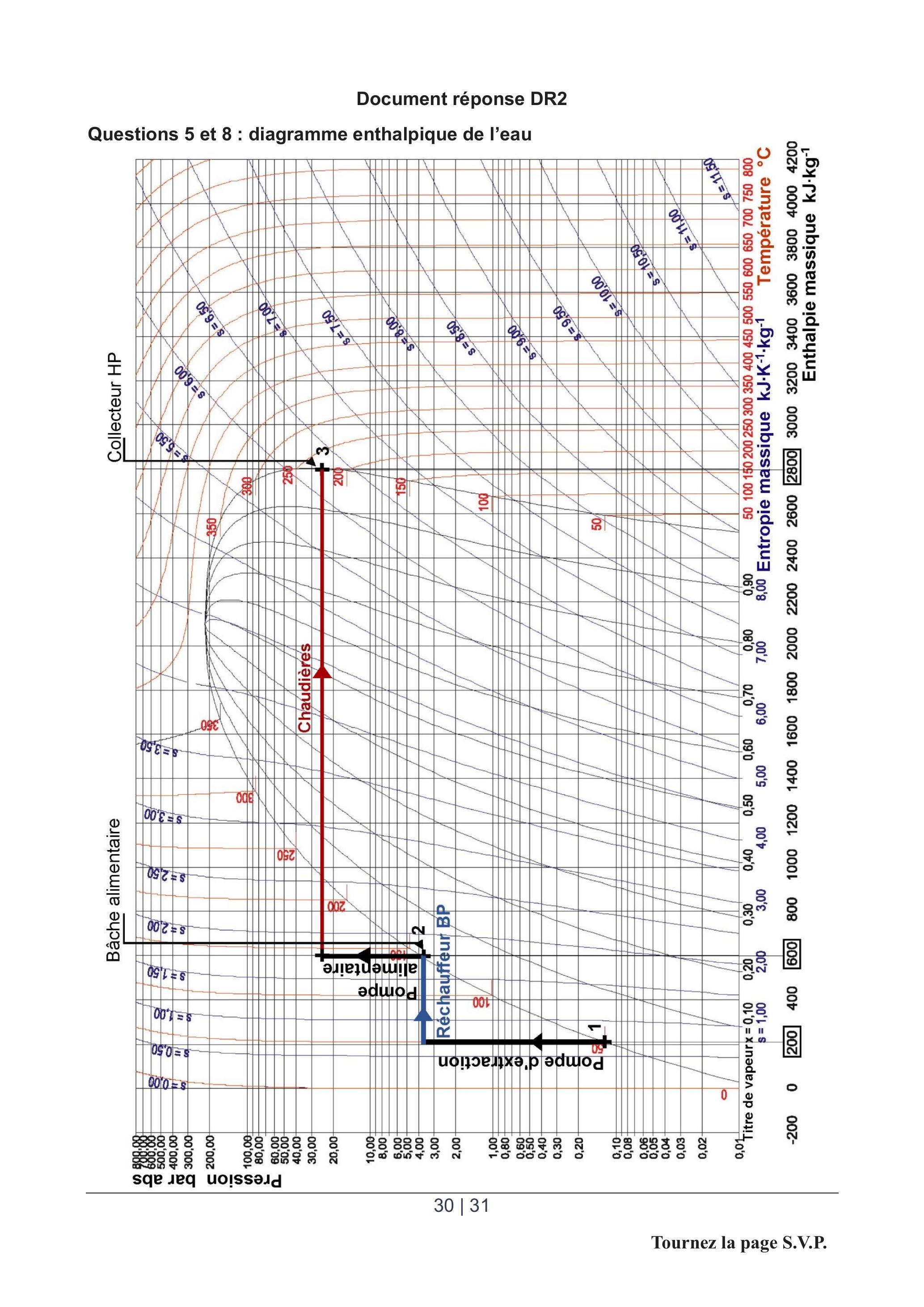

Question 5 : À l'aide du DT2, compléter l'allure du cycle de Rankine sur le diagramme enthalpique de l'eau (P,E) du DR2. Le trajet de la vapeur pour ce cycle est représenté par des flèches, la détente dans la turbine est supposée adiabatique et donc isentropique, et la condensation dans les aérocondenseurs isobare, la vanne PV10701 est ici considérée fermée PV10701 [0 %].
Question 6 : À partir des relevés du DR2, en supposant que la chaudière a un rendement moyen η_c = 86%, et en prenant pour puissance moyenne disponible à l'entrée des fours P_f obtenue à la question 4, calculer d_(HP) le débit massique horaire de vapeur sèche disponible au collecteur Haute Pression.
L'apparition de gouttes dans la turbine lors de la détente augmente les frottements et diminue le rendement. Le soutirage de ce liquide vers le collecteur moyenne pression (MP) est donc nécessaire et permet une cogénération.
Le réchauffeur du four et le traitement thermique des fumées consomment d_(rtf) = 8t ⋅ h^(− 1)de vapeur haute pression.
Question 7 : En supposant que le rendement de la turbine au débit maximal reste constant η_t = 74%, proposer et justifier par le calcul un dimensionnement de la puissance de l'alternateur du GTA.
Lors des périodes de chauffe d'octobre à avril en France métropolitaine, l'ouverture partielle de la vanne PV10701 permet à l'UVE de fournir de l'énergie thermique supplémentaire au réseau de chaleur urbain (RCU) qui alimente les 150000 habitants de la métropole. Dans la configuration étudiée, la centrale reste autosuffisante en électricité et la puissance en sortie de turbine est P_(t min) = 1, 2MW.
Question 8 : En utilisant les points de mesure du DT2, représenter l'échangeur du RCU dans le cycle thermodynamique du DR2. En considérant que l'efficacité des échangeurs thermiques reste constante η_(rcu) = 66% quel que soit leur débit d'entrée et en supposant la détente dans la vanne PV10701 adiabatique, proposer et justifier par le calcul un dimensionnement de la puissance de l'échangeur du RCU.
A. 3 Conception de l'alternateur
Hypothèses :
Pour des raisons d'éco-conception, d'encombrement et de coût, le choix se porte sur un alternateur triphasé synchrone à 4 pôles lisses en sortie du GTA. Les enroulements statoriques couplés en étoile sont connectés à un réseau électrique supposé de puissance infinie de fréquence 50 Hz. Les tensions et courants produits sont équilibrés et parfaitement sinusoïdaux. Le système de régulation d'excitation par bobinages auxiliaires (AREP) injecte un courant supposé continu dans les enroulements rotoriques. Le circuit magnétique de la machine n'est jamais saturé et son entrefer est supposé constant. Les champs magnétiques et les forces magnétomotrices d'induction sont à répartition spatiale sinusoïdale.
À son régime nominal sous 22 bar absolu la turbine tourne à 6726tr^a min^(− 1). La puissance mécanique à sa sortie est fonction de son débit, l'analyse porte sur les trois points de fonctionnement suivants :
Point
Régime de fonctionnement de l'UVE
Pturbine
A
Période d'été : PV10701 [0 %], PV10702 [2 %]
P_(t max) = 9, 6MW
B
Période de chauffe : PV10701 [54 %], PV10702 [6 %]
P_t = 3, 6MW
C
llotage/autoconsommation : l'usine est découplée du réseau électrique. PV10701 [0 %], PV10702 [80 %]
P_(t min) = 1, 2MW
Question 9 : Justifier la nécessité d'intercaler un réducteur de vitesse dans le GTA en calculant la vitesse de synchronisme de l'alternateur. Calculer le nombre de dents de la roue menée Z_s pour un engrenage menant à Z_e = 31 dents. Le rendement en charge du réducteur est supposé constant η_r = 98, 8%, calculer le couple et la puissance mécanique maximaux absorbés en entrée de l'alternateur C_(max) et P_(a max).
Pour la suite, on se place en régime permanent et équilibré. Dans ces conditions le modèle de Behn-Eschenburg, dans le domaine complexe, proposé figure 3, permet de dimensionner les grandeurs électriques.

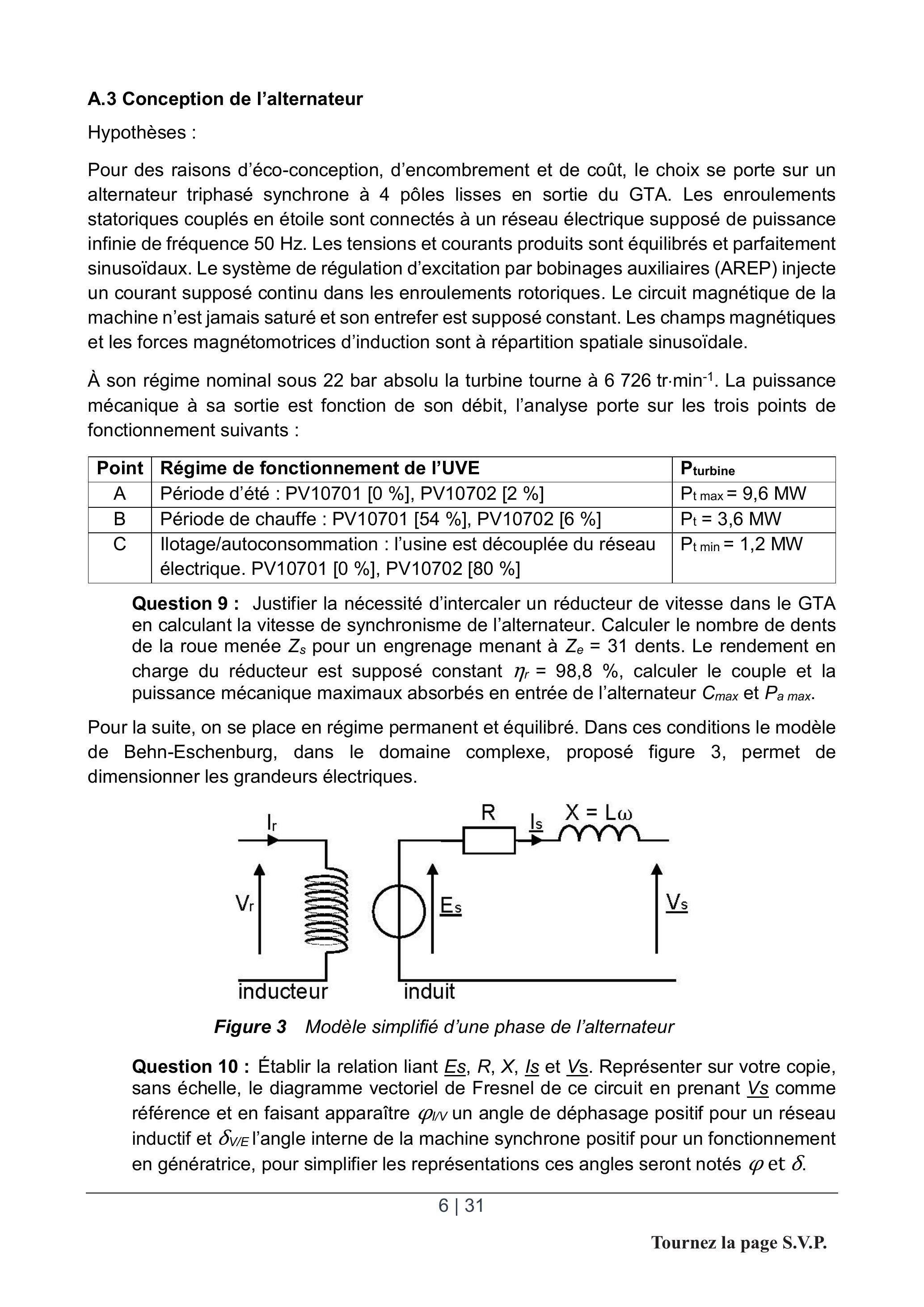

Figure 3 Modèle simplifié d'une phase de l'alternateur
Question 10 : Établir la relation liant Es_–, R, X, Is_– et V s_–. Représenter sur votre copie, sans échelle, le diagramme vectoriel de Fresnel de ce circuit en prenant Vs comme référence et en faisant apparaître φ_(I/V) un angle de déphasage positif pour un réseau inductif et δ_(V/E) l'angle interne de la machine synchrone positif pour un fonctionnement en génératrice, pour simplifier les représentations ces angles seront notés φ et δ.
Hypothèses :
La f.é.m. ne dépend que de la vitesse du rotor et de l'intensité du flux magnétique E_s = k ⋅ I_r. L'influence de R sur la chute de tension dans l'induit est négligeable devant celle de X.
Question 11: En convention générateur, donner l'expression des puissances apparente S, active P_s et réactive Q_s fournies par la machine sur le réseau en fonction de V_s, I_s et φ. Sur le DR3, identifier les projections du vecteur X ⋅ I_s sur les axes réel et imaginaire du diagramme. Donner l'expression des longueurs a et b de ces projections ainsi que le coefficient les liant à P_s et Q_s. La tension du réseau et la réactance étant constantes, conclure sur les projections selon les deux axes.
L'alternateur est dimensionné pour que l'intersection entre les limitations rotoriques et statoriques soit le point A de puissance mécanique maximale P_(t max), et qu'en ce point il puisse fournir des courants sous un déphasage φ_A tel que cos(φ_A) = 0, 8 en présentant un rendement nominal η_(alt) = 95%.

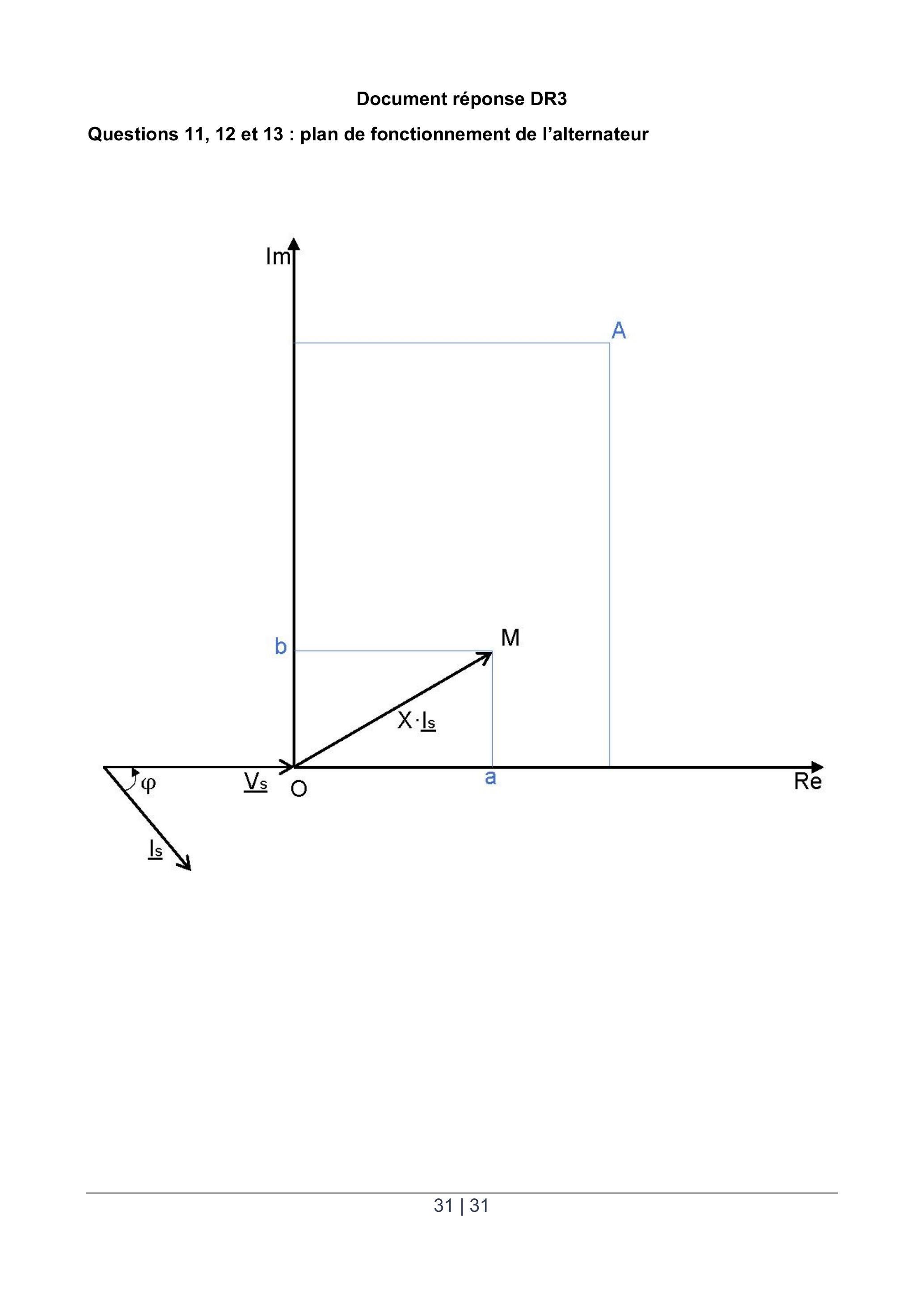

Question 12 : Tracer sur le DR3 les limites de fonctionnement de la machine imposées par les échauffements dus aux pertes joules rotoriques et statoriques I_(r max) et I_(s max), et par sa stabilité dynamique δ < π/2.
Question 13 : Pour un régime permanent à puissance absorbée constante ≤ P_(amax), préciser quelles sont les grandeurs réglante et réglée par le système de régulation du courant d'excitation I_r. Représenter sur le DR3 la trajectoire reliant les 3 points de fonctionnement (été A, chauffe B et ilotage C) en supposant une succession de régimes permanents.
Pour des critères d'encombrement, de limite de rigidité diélectrique et de saturation du circuit magnétique on impose U_s = √3 ⋅ V_s = 6000 V et E_(s max) = kI_(r max) = 13000 V.
Question 14 : En régime permanent au point A, déterminer l'expression de I_(s max) en fonction de P_(t max), V_s, η_r, η_(alt), et φ_A. Effectuer l'application numérique.
Question 15 : Par application du théorème de Pythagore pour le point A, déterminer la relation liant E_(s max), V_s, φ_A, I_(s max) et X. Déterminer alors la réactance synchrone X de l'alternateur et son angle interne δ_A. Effectuer les applications numériques.
Le dimensionnement permet de choisir l'alternateur LSA58BM-VL95 présenté sur le DT3. L'hypothèse de machine à pôles lisses n'est pas validée, la saillance des pôles impose de représenter la réaction d'induit sur les deux axes du modèle de Park. En supposant que le circuit magnétique reste en limite de saturation, on peut tracer le diagramme de Blondel de la machine pour un modèle à deux réactances (figure 4).

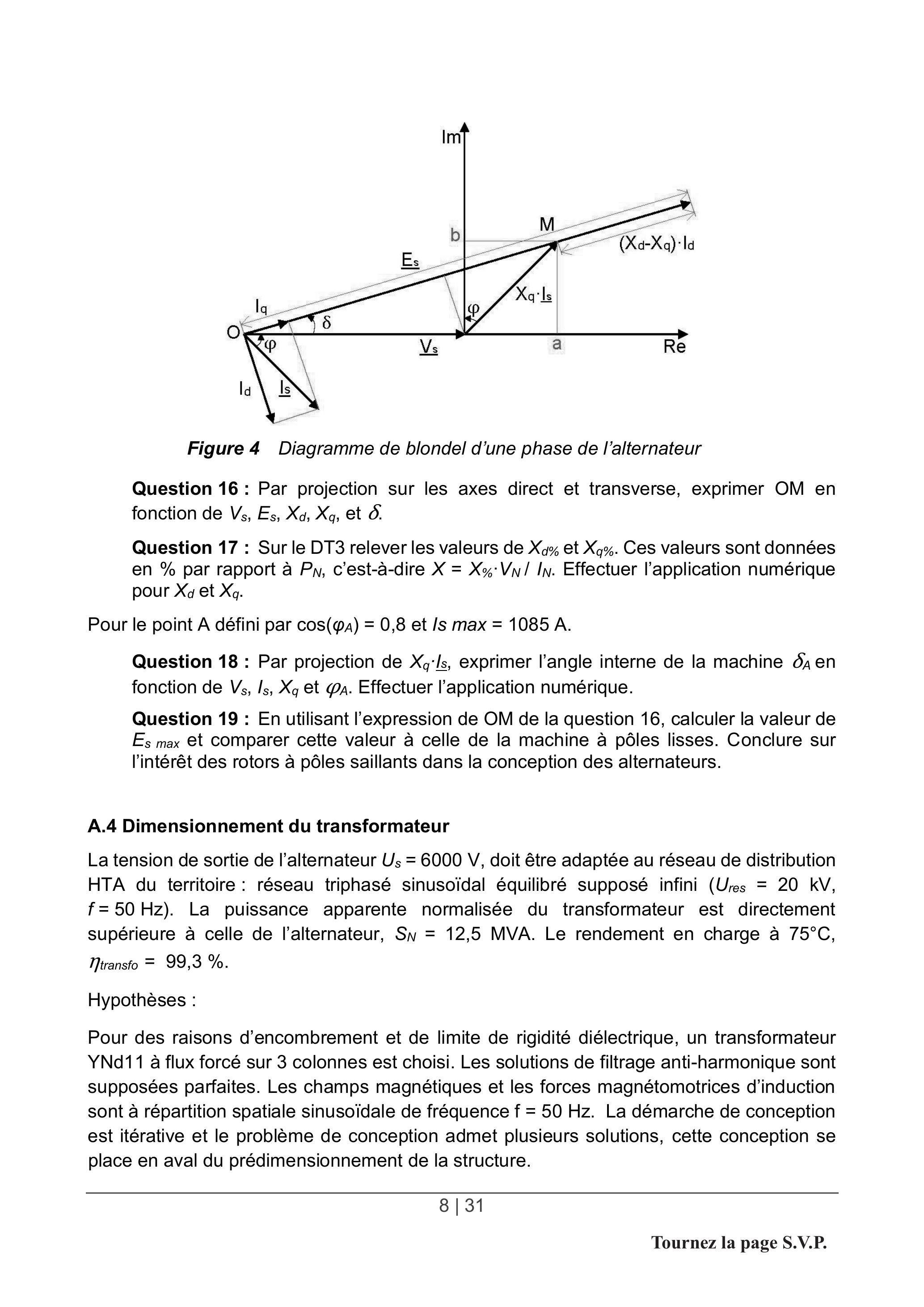

Figure 4 Diagramme de blondel d'une phase de l'alternateur
Question 16 : Par projection sur les axes direct et transverse, exprimer OM en fonction de V_s, E_s, X_d, X_q, et δ.
Question 17 : Sur le DT3 relever les valeurs de X_(d%) et X_(q%). Ces valeurs sont données en % par rapport à P_N, c'est-à-dire X = X_% ⋅ V_N/I_N. Effectuer l'application numérique pour X_d et X_q.
Pour le point A défini par cos(φ_A) = 0, 8 et Ismax = 1085 A.
Question 18 : Par projection de X_q._(s_–), exprimer l'angle interne de la machine δ_A en fonction de V_s, I_s, X_q et φ_A. Effectuer l'application numérique.
Question 19 : En utilisant l'expression de OM de la question 16, calculer la valeur de E_(s max) et comparer cette valeur à celle de la machine à pôles lisses. Conclure sur l'intérêt des rotors à pôles saillants dans la conception des alternateurs.
A. 4 Dimensionnement du transformateur
La tension de sortie de l'alternateur U_s = 6000 V, doit être adaptée au réseau de distribution HTA du territoire : réseau triphasé sinusoïdal équilibré supposé infini ( U_(res) = 20kV, f = 50 Hz ). La puissance apparente normalisée du transformateur est directement supérieure à celle de l'alternateur, S_N = 12, 5MVA. Le rendement en charge à 75°C, η_(transfo) = 99, 3%.
Hypothèses :
Pour des raisons d'encombrement et de limite de rigidité diélectrique, un transformateur YNd11 à flux forcé sur 3 colonnes est choisi. Les solutions de filtrage anti-harmonique sont supposées parfaites. Les champs magnétiques et les forces magnétomotrices d'induction sont à répartition spatiale sinusoïdale de fréquence f = 50 Hz. La démarche de conception est itérative et le problème de conception admet plusieurs solutions, cette conception se place en aval du prédimensionnement de la structure.

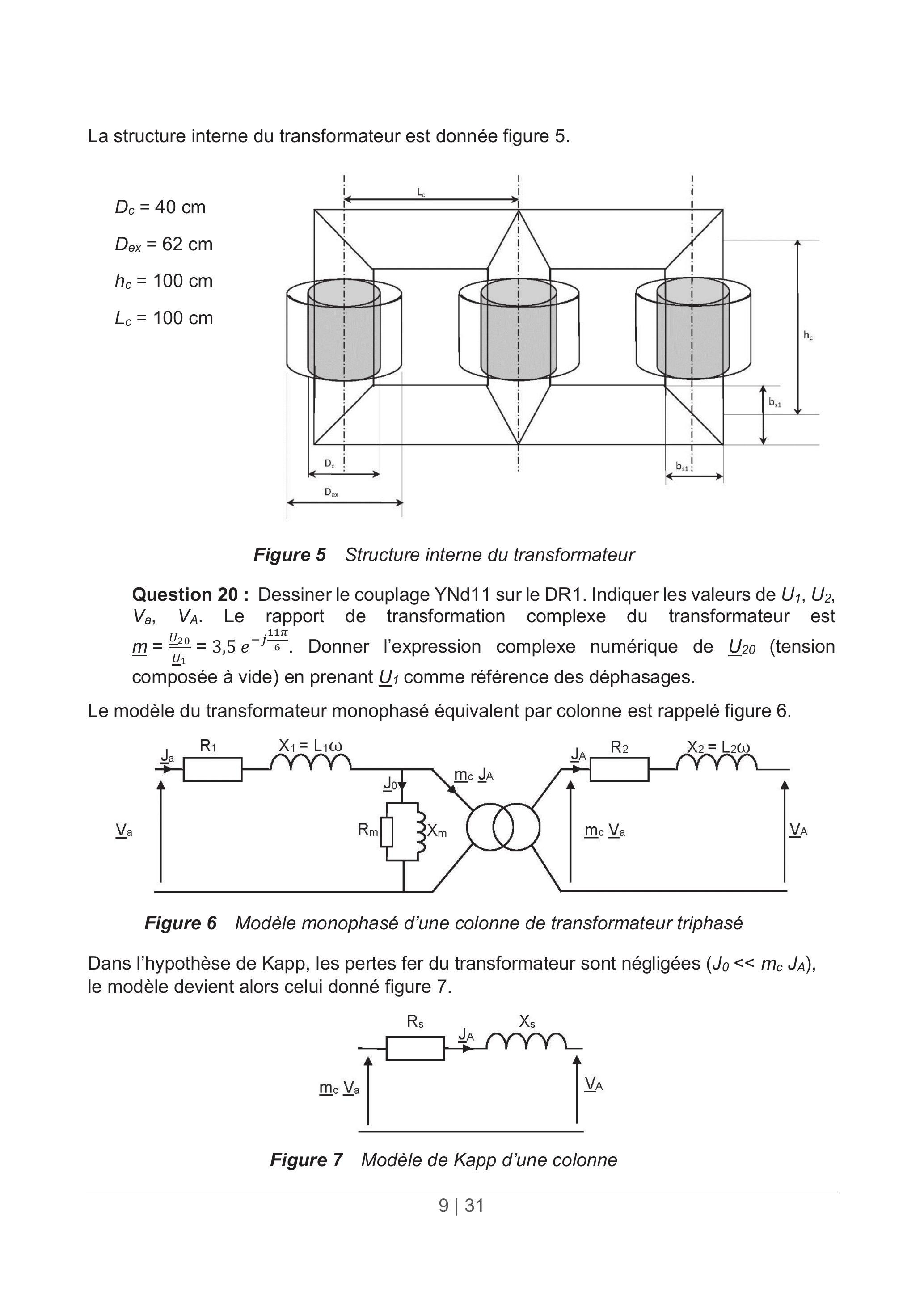

La structure interne du transformateur est donnée figure 5.

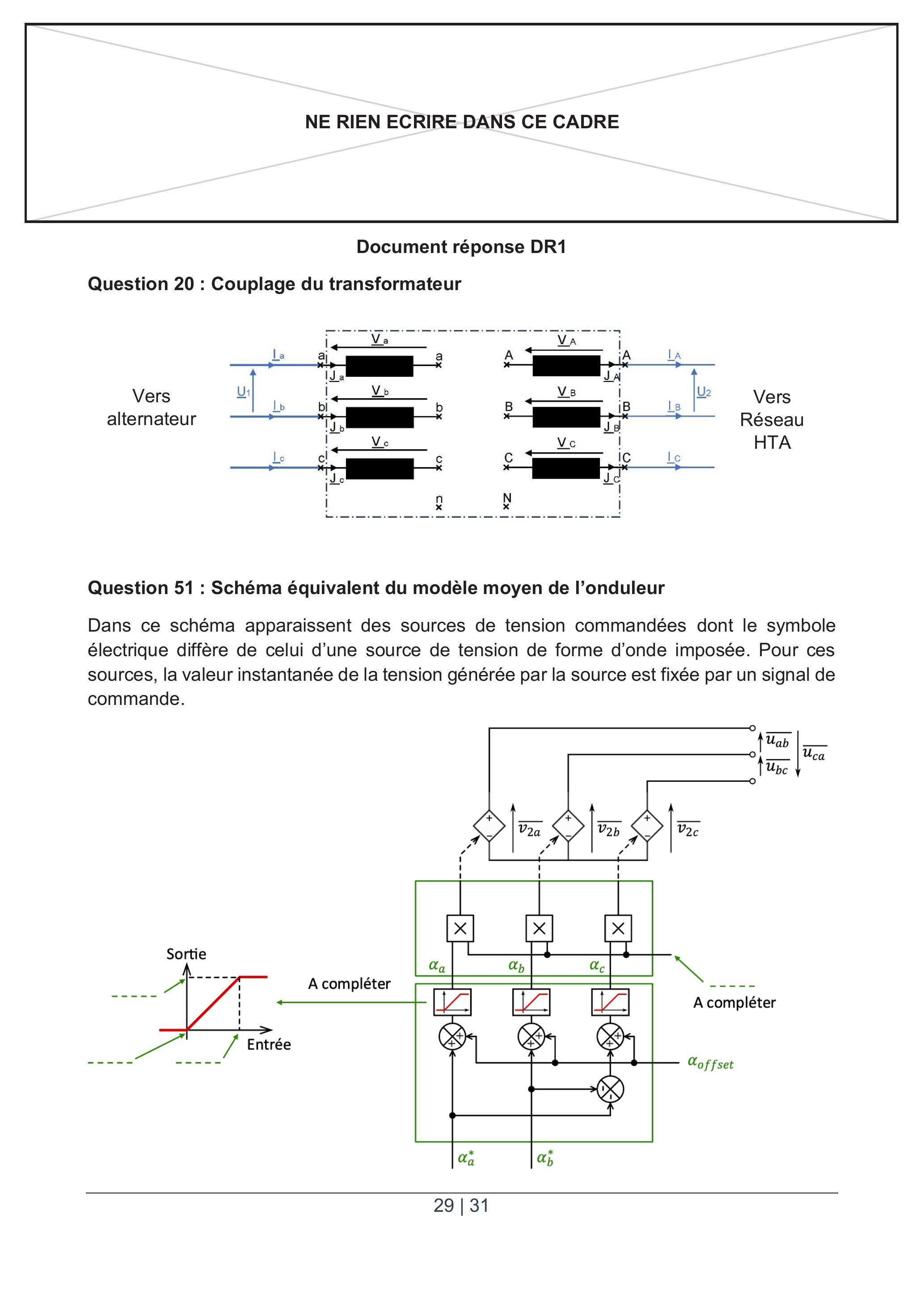

Question 20 : Dessiner le couplage YNd11 sur le DR1. Indiquer les valeurs de U_1, U_2, V_a, V_A. Le rapport de transformation complexe du transformateur est m_– = (U_–_(20))/(U_–_1) = 3, 5e^(− j(11π)/6). Donner l'expression complexe numérique de U_–_(20) (tension composée à vide) en prenant U_–_1 comme référence des déphasages.
Le modèle du transformateur monophasé équivalent par colonne est rappelé figure 6.
Figure 6 Modèle monophasé d'une colonne de transformateur triphasé
Dans l'hypothèse de Kapp, les pertes fer du transformateur sont négligées (J_0≪m_c J_A), le modèle devient alors celui donné figure 7.
Figure 7 Modèle de Kapp d'une colonne
Question 21 : Au régime nominal, donner les valeurs de J_a, m_c et J_A. Exprimer R_s et X_s en fonction de R_1, X_1, R_2, X_2, et m_c.

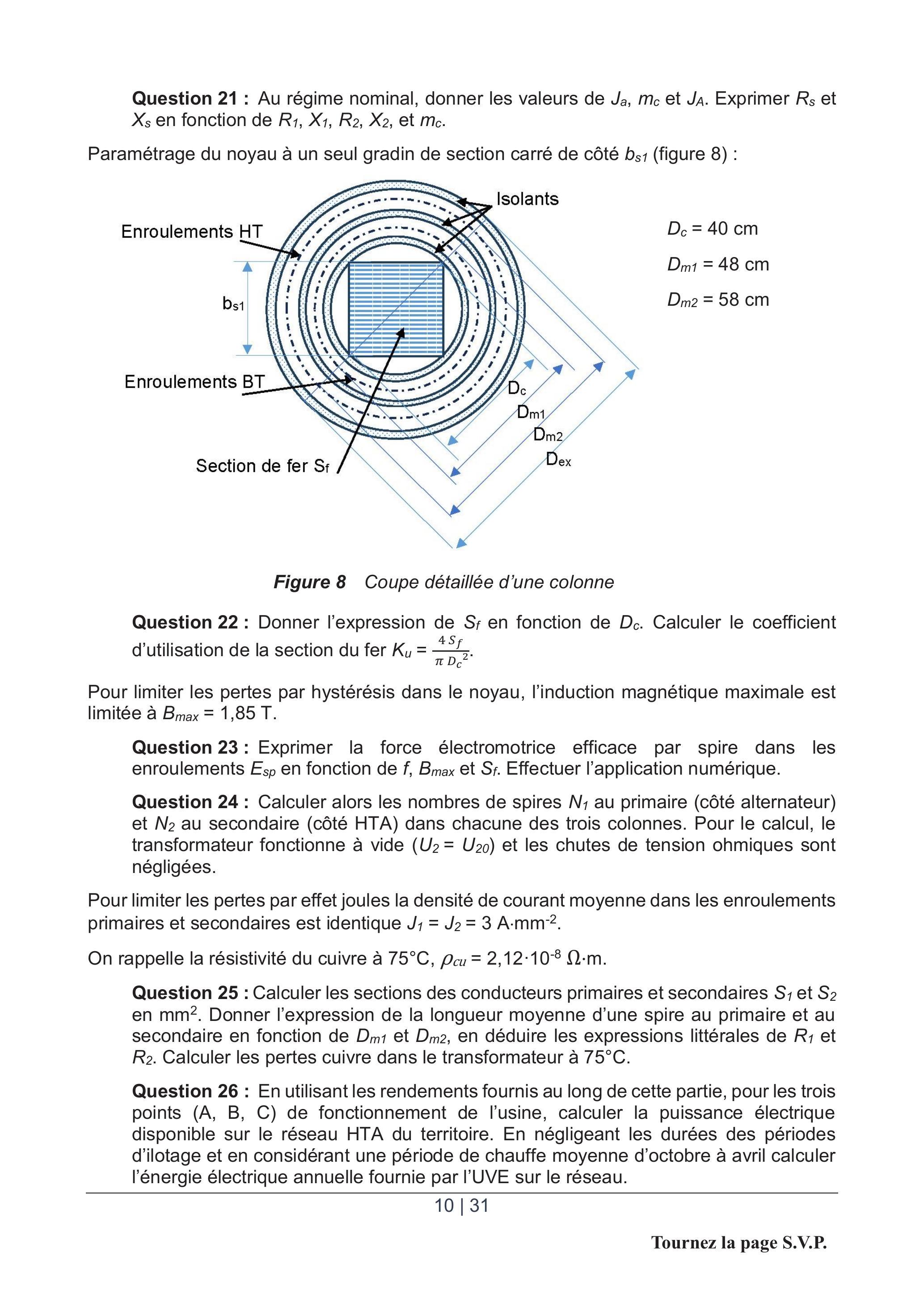

Paramétrage du noyau à un seul gradin de section carré de côté b_(s1) (figure 8) :
Figure 8 Coupe détaillée d'une colonne
Question 22 : Donner l'expression de S_f en fonction de D_c. Calculer le coefficient d'utilisation de la section du fer K_u = (4S_f)/(πD_c^2).
Pour limiter les pertes par hystérésis dans le noyau, l'induction magnétique maximale est limitée à B_(max) = 1, 85 T.
Question 23: Exprimer la force électromotrice efficace par spire dans les enroulements E_(sp) en fonction de f, B_(max) et S_f. Effectuer l'application numérique.
Question 24 : Calculer alors les nombres de spires N_1 au primaire (côté alternateur) et N_2 au secondaire (côté HTA) dans chacune des trois colonnes. Pour le calcul, le transformateur fonctionne à vide ( U_2 = U_(20) ) et les chutes de tension ohmiques sont négligées.
Pour limiter les pertes par effet joules la densité de courant moyenne dans les enroulements primaires et secondaires est identique J_1 = J_2 = 3 A ⋅ mm^(− 2).
On rappelle la résistivité du cuivre à 75^∘C, ρ_(Cu) = 2, 12 ⋅ 10^(− 8)Ω ⋅ m.
Question 25 : Calculer les sections des conducteurs primaires et secondaires S_1 et S_2 en mm^2. Donner l'expression de la longueur moyenne d'une spire au primaire et au secondaire en fonction de D_(m1) et D_(m2), en déduire les expressions littérales de R_1 et R_2. Calculer les pertes cuivre dans le transformateur à 75°C.
Question 26 : En utilisant les rendements fournis au long de cette partie, pour les trois points (A, B, C) de fonctionnement de l'usine, calculer la puissance électrique disponible sur le réseau HTA du territoire. En négligeant les durées des périodes d'ilotage et en considérant une période de chauffe moyenne d'octobre à avril calculer l'énergie électrique annuelle fournie par l'UVE sur le réseau.
PARTIE B : Conception du réseau express régional

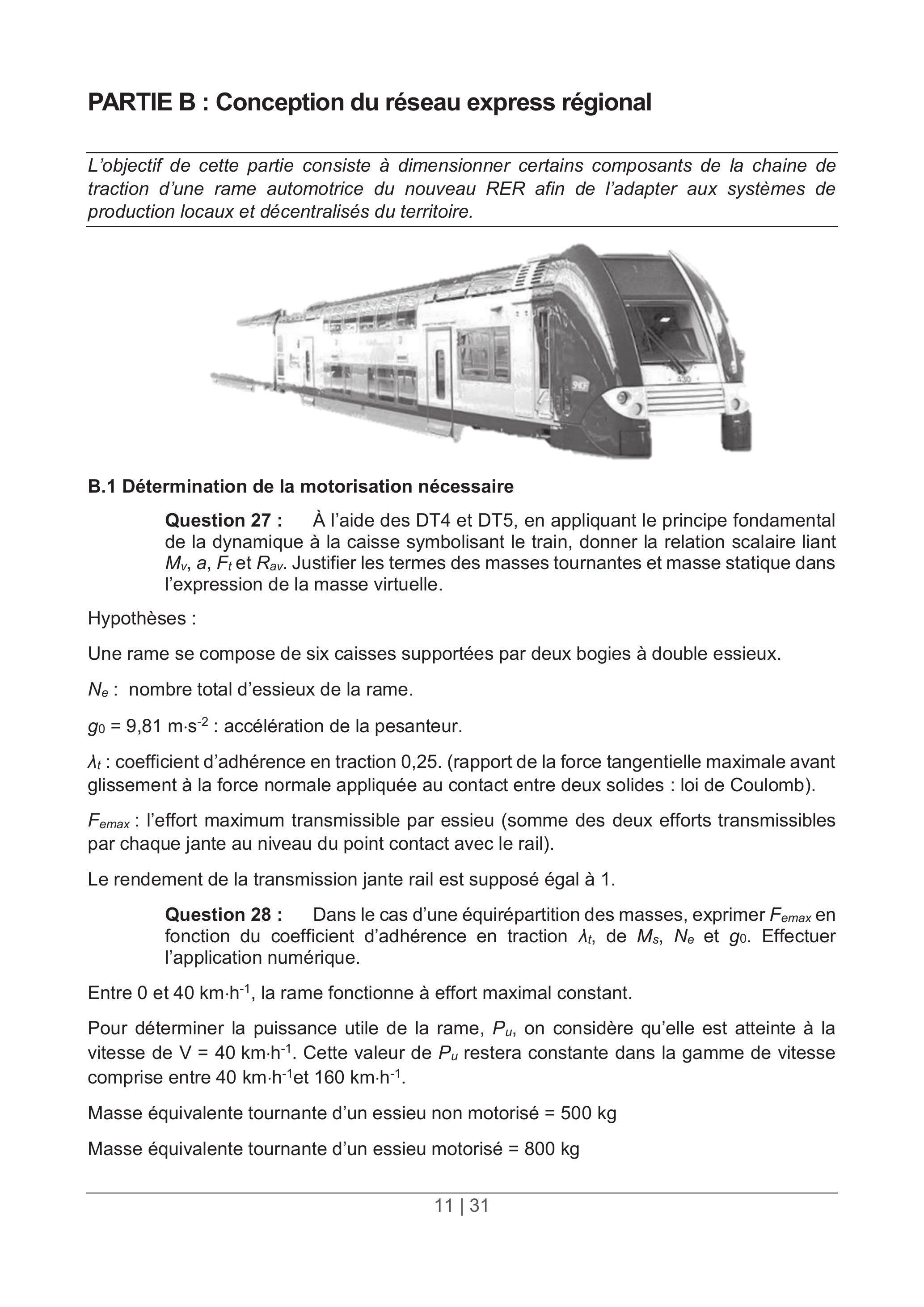

L'objectif de cette partie consiste à dimensionner certains composants de la chaine de traction d'une rame automotrice du nouveau RER afin de l'adapter aux systèmes de production locaux et décentralisés du territoire.
B. 1 Détermination de la motorisation nécessaire
Question 27 : À l'aide des DT4 et DT5, en appliquant le principe fondamental de la dynamique à la caisse symbolisant le train, donner la relation scalaire liant M_v, a, F_t et R_(av). Justifier les termes des masses tournantes et masse statique dans l'expression de la masse virtuelle.
Hypothèses :
Une rame se compose de six caisses supportées par deux bogies à double essieux. N_e : nombre total d'essieux de la rame. g_0 = 9, 81 m ⋅ s^(− 2) : accélération de la pesanteur. λ_t : coefficient d'adhérence en traction 0,25. (rapport de la force tangentielle maximale avant glissement à la force normale appliquée au contact entre deux solides : loi de Coulomb). F_(emax) : l'effort maximum transmissible par essieu (somme des deux efforts transmissibles par chaque jante au niveau du point contact avec le rail).
Le rendement de la transmission jante rail est supposé égal à 1.
Question 28 : Dans le cas d'une équirépartition des masses, exprimer F_(emax) en fonction du coefficient d'adhérence en traction λ_t, de M_s, N_e et g_0. Effectuer l'application numérique.
Entre 0 et 40 km ⋅ h^(− 1), la rame fonctionne à effort maximal constant.
Pour déterminer la puissance utile de la rame, P_u, on considère qu'elle est atteinte à la vitesse de V = 40 km ⋅ h^(− 1). Cette valeur de P_u restera constante dans la gamme de vitesse comprise entre 40 km ⋅ h^(− 1) et 160 km ⋅ h^(− 1).
Masse équivalente tournante d'un essieu non motorisé = 500 kg
Masse équivalente tournante d'un essieu motorisé = 800 kg N_m : nombre d'essieux motorisés
Question 29 : Exprimer M_v en fonction de M_s, N_e et N_m. En remplaçant dans la relation établie à la question 27, montrer que le nombre minimal d'essieux motorisés s'exprime par la relation suivante pour une accélération moyenne a_(moy) et une résistance à l'avancement moyenne R_(av_(moy)) :
En linéarisant l'expression de la résistance à l'avancement entre 0 et 40 km ⋅ h^(− 1), on donne :
Rav_(moy) = (Rav_0 + Rav_(40))/2, a_(moy) = 0, 6 m ⋅ s^(− 2) et F_(emax) = 27, 6kN.
Pour des critères de symétrie, la première valeur entière de N_m multiple de 4 est retenue.
Question 30 : Déterminer numériquement N_m et la puissance utile de la rame P_u à 40 km ⋅ h^(− 1) (pour une accélération de 0, 6 m ⋅ s^(− 2) et une résistance à l'avancement Rav pour 40 km ⋅ h^(− 1) ).
Le rendement du réducteur est η_r = 98%.
Question 31 : En déduire l'expression et la valeur de la puissance utile totale, P_(um), fournie par l'ensemble des axes de sortie des moteurs à 40 km/h. En déduire la puissance fournie par moteur, P_(mot.)
D'après la liste ci-dessous, les moteurs 5 et 7 pourraient convenir. Compte-tenu de considérations mécaniques non développées ici, le moteur 7 sera retenu.
Numéro moteur
1
2
3
4
5
6
7
8
Vs max
V
810
660
675
1230
1107
1620
810
675
Us max
V
1403
1143
1169
2130
1917
2806
1405
1169
fs au RC
Hz
66.28
50.2
73
106
66.3
111
151.5
P max traction
kW
450
402
220
260
250
708
250
275
paire poles
2
2
2
3
2
3
3
2
Couple RC
Nm
2186
2602
982
1182
3073
797
1050
rpm au RC
rpm
1966
1475
2140
2100
1963
2200
3000
2500
Couple demarrage
Nm
3740
4100
1640
3330
2656
5500
2160
3500
rpm max
rpm
3932
3932
4636
4513
4078
3669
6000
4800
flux nominal
Wb
1.88
2.04
1.74
3.18
2.64
2.93
0.623
1.82
Rs
mΩ
27.1
35.8
87.4
283
207
105
36.5
77
Rr
mΩ
28.5
36.6
90.2
144
152
92
40.7
77
L1
mH
0.847
1.08
1.95
2.99
2.85
1.79
0.84
1.1
L2
mH
0.565
0.72
1.3
1.99
1.9
1.19
0.56
0.74
Lm
mH
23
25
26.5
50
65
28
6
19.5
Figure 9 Liste de moteurs de traction
Le terme (RC) dans la liste ci-dessus est assimilé au régime nominal.
Le réseau RER est constitué de deux axes de circulation Nord-Sud et Est-Ouest constitués chacun de deux lignes (une par sens de circulation) de 50 km. Le temps de parcours d'une ligne est de 44 min . Le temps d'attente entre deux trains est de 22 min pour toutes les gares quel que soit le sens. La rame absorbe une puissance crête de 2,1 MW. Les pertes de distribution sur le réseau électrique HTA sont estimées à 6 %.
Question 32 : Calculer la puissance maximale totale nécessaire pour l'ensemble du réseau RER. Comparer cette valeur à la puissance maximale que peut fournir l'UVE de 9 MW et proposer des solutions d'adaptation.
B. 2 Validation de l'architecture réelle de la chaîne de traction
Le modèle simplifié, ramené au stator, d'une phase en étoile du moteur asynchrone sans perte fer stator est donné figure 10.

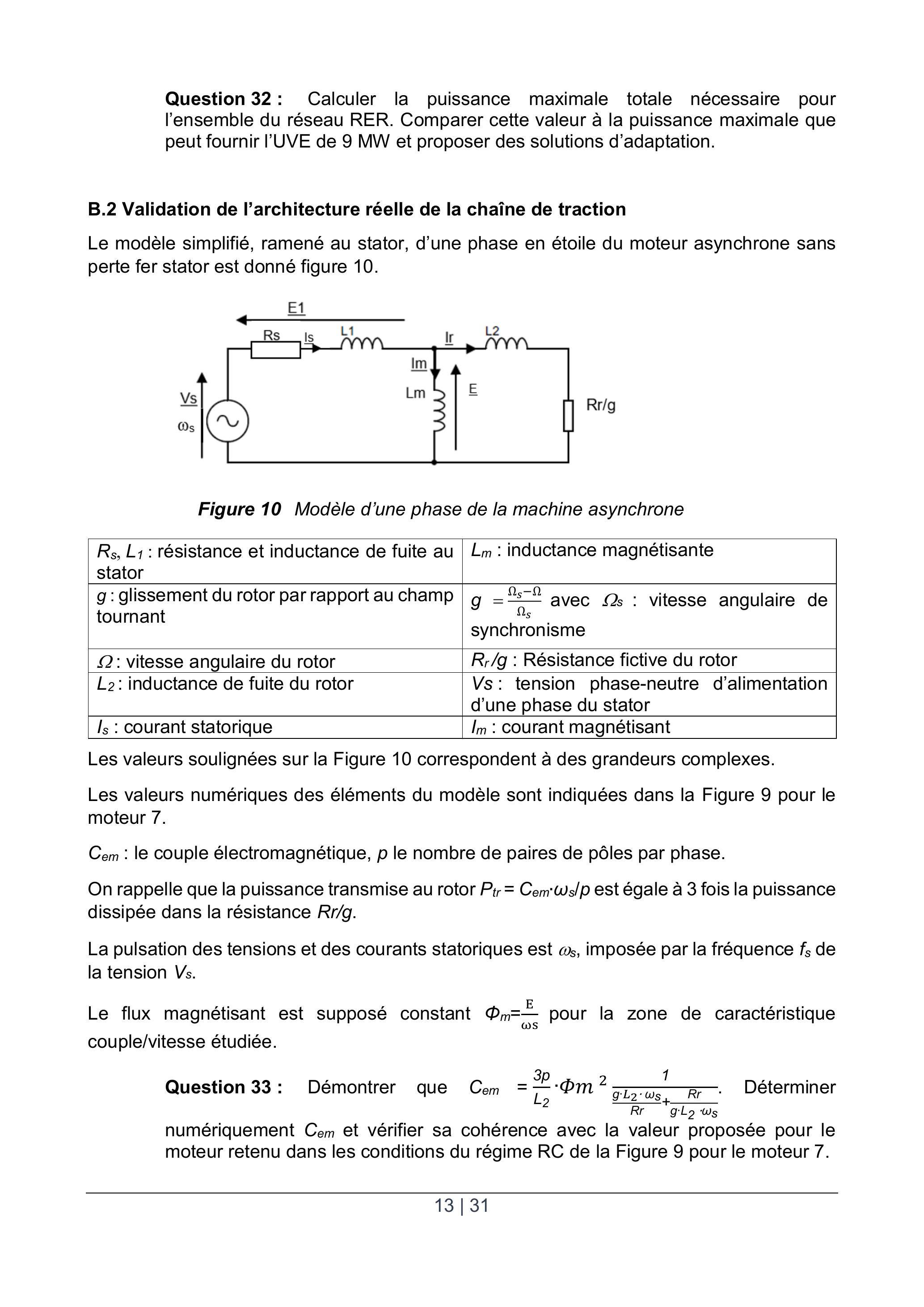

Figure 10 Modèle d'une phase de la machine asynchrone
R_s, L_1 : résistance et inductance de fuite au stator
L_m : inductance magnétisante
g : glissement du rotor par rapport au champ tournant
g = (Ω_s − Ω)/(Ω_s) avec Ω_s : vitesse angulaire de synchronisme
Ω : vitesse angulaire du rotor
R_r/g : Résistance fictive du rotor
L_2 : inductance de fuite du rotor
Vs : tension phase-neutre d'alimentation d'une phase du stator
I_s : courant statorique
I_m : courant magnétisant
Les valeurs soulignées sur la Figure 10 correspondent à des grandeurs complexes.
Les valeurs numériques des éléments du modèle sont indiquées dans la Figure 9 pour le moteur 7. C_(em) : le couple électromagnétique, p le nombre de paires de pôles par phase.
On rappelle que la puissance transmise au rotor P_(tr) = C_(em) ⋅ ω_s/p est égale à 3 fois la puissance dissipée dans la résistance Rr/g.
La pulsation des tensions et des courants statoriques est ω_s, imposée par la fréquence f_s de la tension V_s.
Le flux magnétisant est supposé constant Φ_m = E/(ωs) pour la zone de caractéristique couple/vitesse étudiée.
Question 33 : Démontrer que C_(em) = (3p)/(L_2) ⋅ Φm^2 1/((g ⋅ L_2 ⋅ ω_s)/(Rr) + (Rr)/(g ⋅ L_2 ⋅ ω_s)). Déterminer numériquement C_(em) et vérifier sa cohérence avec la valeur proposée pour le moteur retenu dans les conditions du régime RC de la Figure 9 pour le moteur 7.
Le réducteur a pour rapport de transmission r_r = 1/(5, 67).
Le rayon de la jante est Rj = 435mm.
Le cahier des charges impose que la vitesse maximale, V_(max), accessible soit de 160 km ⋅ h^(− 1) avec une accélération résiduelle, a_(res), de 0, 05 m ⋅ s^(− 2).
Question 34 : Compte-tenu des caractéristiques du moteur 7, exprimer et calculer V_(max), a_(res). Vérifier que la valeur F_(emax) est accessible au démarrage. Conclure sur le choix de la motorisation vis-à-vis des performances attendues.
L'architecture de la chaîne (figure 11) correspond à un équipement de traction composé de 4 moteurs asynchrones triphasés (M1 à M4). Il est situé à une extrémité de la rame. La chaîne complète de traction est constituée de deux équipements identiques. Les 4 moteurs sont connectés parallèlement sur un onduleur unique. Le redresseur d'entrée PMCF (pont monophasé à commutation forcée) délivre la tension E supposée constante sur le bus continu, E = 2000 V. La seule tension caténaire représentée correspond à la zone de faible densité de population du territoire 25 kV/50 Hz.
Pour I'IGBT retenu et son allumeur, les caractéristiques sont les suivantes : θ_(jmax) = 120 °C : Température de jonction (diode et transistor) maximale ; Tension commutable 3300V, fréquence limite de commutation f_(max) = 1000 Hz; Courant crête commutable I_(scmax) = 1200 A.

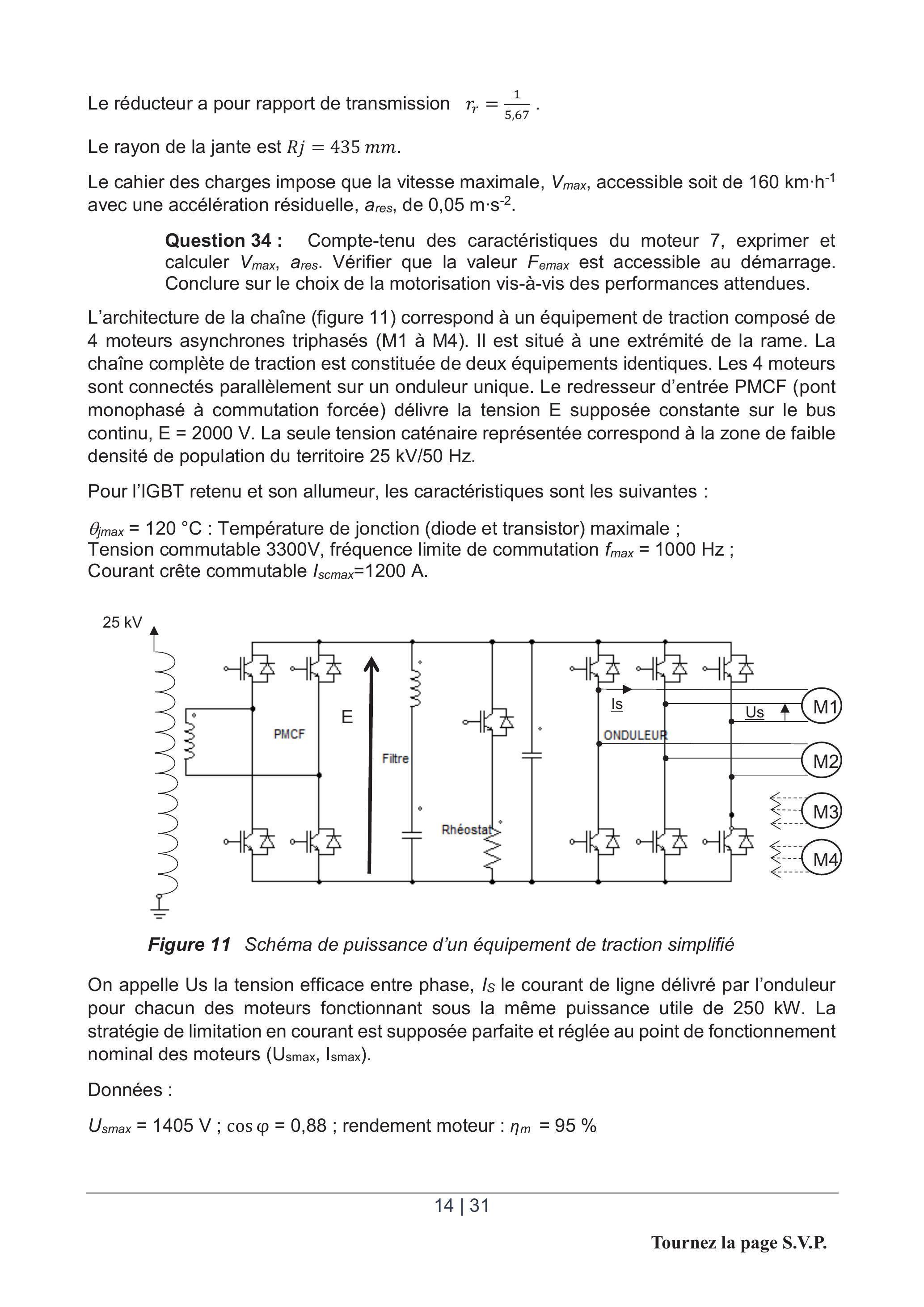

Figure 11 Schéma de puissance d'un équipement de traction simplifié
On appelle Us la tension efficace entre phase, I_s le courant de ligne délivré par l'onduleur pour chacun des moteurs fonctionnant sous la même puissance utile de 250 kW. La stratégie de limitation en courant est supposée parfaite et réglée au point de fonctionnement nominal des moteurs ( U_(smax), I_(smax) ).
Question 35 : Calculer le courant de ligne efficace I_(smax). Justifier le choix du transistor retenu.
Hypothèses :
La solution retenue pour le refroidissement est une plaque à eau supportant l'ensemble des 6 modules IGBT (Transistor + diode) de l'onduleur. Le schéma thermique nodal d'un module IGBT et d'une plaque est donné figure 12. Les pertes dans les transistors et les diodes sont supposées homogènes pour l'ensemble des 6 modules. Le régime permanent thermique est obtenu pour un courant de ligne I_s = I_(smax) et une température d'eau de refroidissement θ_(eau) = 65^∘C.
Un extrait de la documentation technique pour le transistor IGBT choisi précisant les pertes par conduction dans la diode et le transistor pour le régime thermique étudié est donné figure 12.
Infinéon FZ1200R33KF2
Tension max
V_(CES)
3, 3kV
Courant nominal crête
lc
1200 A
Fréquence max
f_(max)
1 kHz
Température max
θ_(jmax)
120^∘C
IGBT Conduction
Perte par conduction transistor
P_(trans)
626 W
Diode Conduction
Perte par conduction diode
P_(diode)
45 W

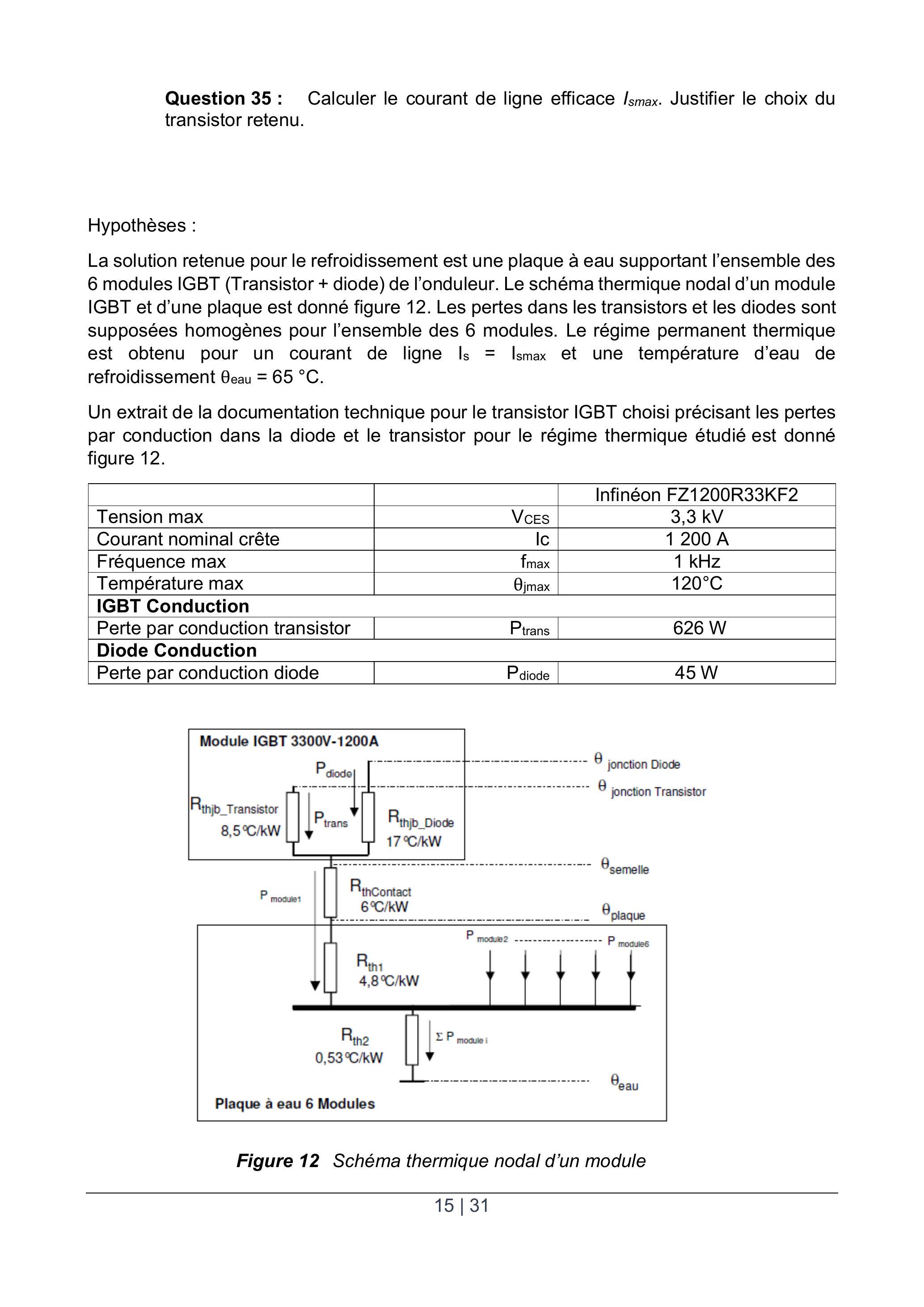

Figure 12 Schéma thermique nodal d'un module
Question 36 : Exprimer et calculer la température de la semelle θ_(sem).
Question 37 : Calculer la température de jonction d'une diode et d'un transistor implanté sur la plaque de refroidissement. Conclure quant au dimensionnement de la chaîne de traction et de son dispositif de refroidissement.
B3. Stratégie de contrôle de l'onduleur de traction
Principes de fonctionnement :
La structure de l'onduleur de traction associé à la machine de traction est donnée figure 13.

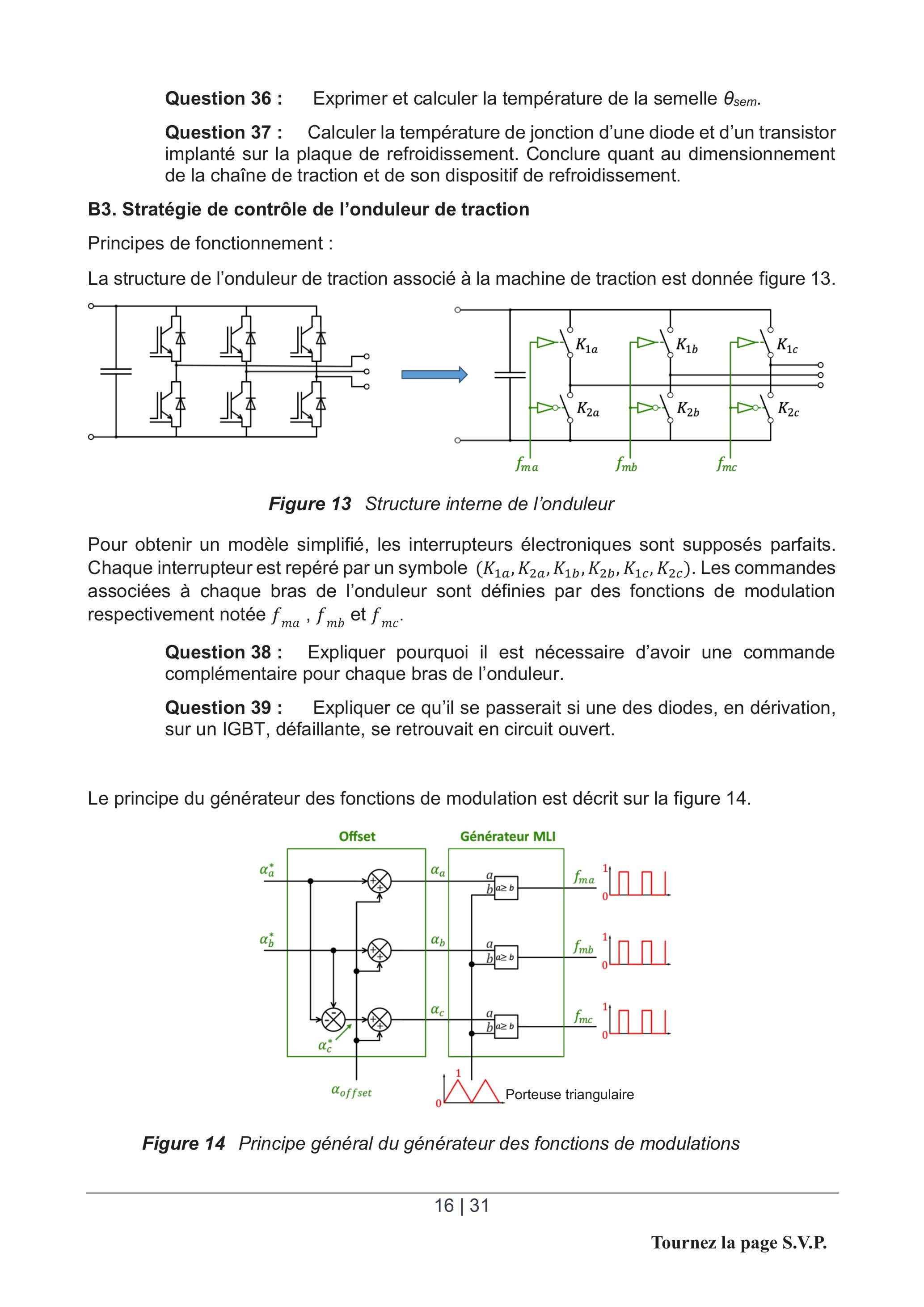

Figure 13 Structure interne de l'onduleur
Pour obtenir un modèle simplifié, les interrupteurs électroniques sont supposés parfaits. Chaque interrupteur est repéré par un symbole (K_(1a), K_(2a), K_(1b), K_(2b), K_(1c), K_(2c)). Les commandes associées à chaque bras de l'onduleur sont définies par des fonctions de modulation respectivement notée f_(ma), f_(mb) et f_(mc).
Question 38 : Expliquer pourquoi il est nécessaire d'avoir une commande complémentaire pour chaque bras de l'onduleur.
Question 39 : Expliquer ce qu'il se passerait si une des diodes, en dérivation, sur un IGBT, défaillante, se retrouvait en circuit ouvert.
Le principe du générateur des fonctions de modulation est décrit sur la figure 14.
Figure 14 Principe général du générateur des fonctions de modulations
Les évolutions des grandeurs α(t) (figure 15) sont synchronisées avec la porteuse triangulaire. Le signal est donc échantillonné et bloqué pendant une période de la porteuse. Sa valeur sur une période est notée α(k × T_d); k ∈ ℕ.

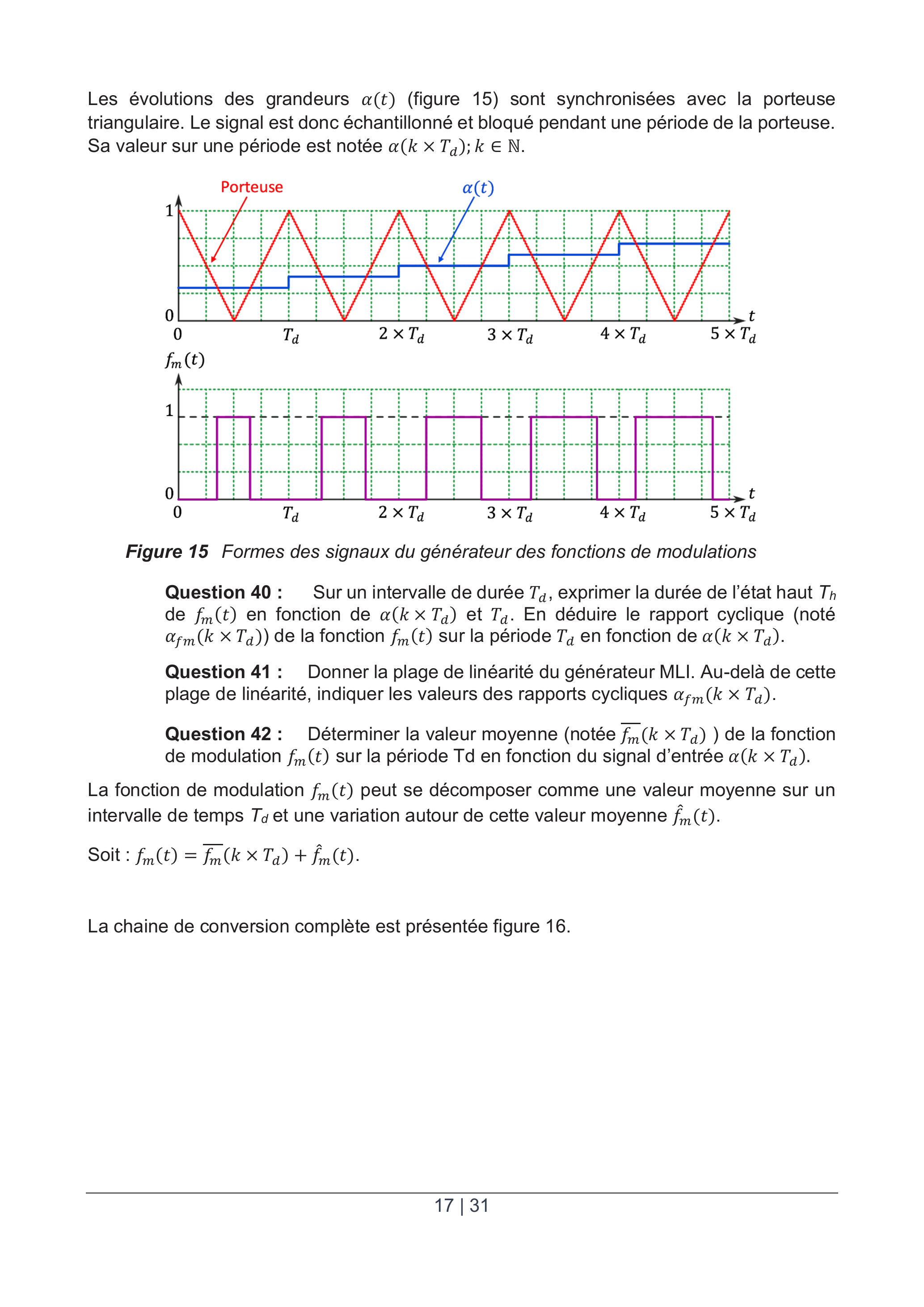

Figure 15 Formes des signaux du générateur des fonctions de modulations
Question 40 : Sur un intervalle de durée T_d, exprimer la durée de l'état haut T_h de f_m(t) en fonction de α(k × T_d) et T_d. En déduire le rapport cyclique (noté α_(fm)(k × T_d)) de la fonction f_m(t) sur la période T_d en fonction de α(k × T_d).
Question 41 : Donner la plage de linéarité du générateur MLI. Au-delà de cette plage de linéarité, indiquer les valeurs des rapports cycliques α_(fm)(k × T_d).
Question 42 : Déterminer la valeur moyenne (notée f_m^–(k × T_d) ) de la fonction de modulation f_m(t) sur la période Td en fonction du signal d'entrée α(k × T_d).
La fonction de modulation f_m(t) peut se décomposer comme une valeur moyenne sur un intervalle de temps T_d et une variation autour de cette valeur moyenne f^_m(t).
Soit : f_m(t) = f_m^–(k × T_d) + f^_m(t).
La chaine de conversion complète est présentée figure 16.

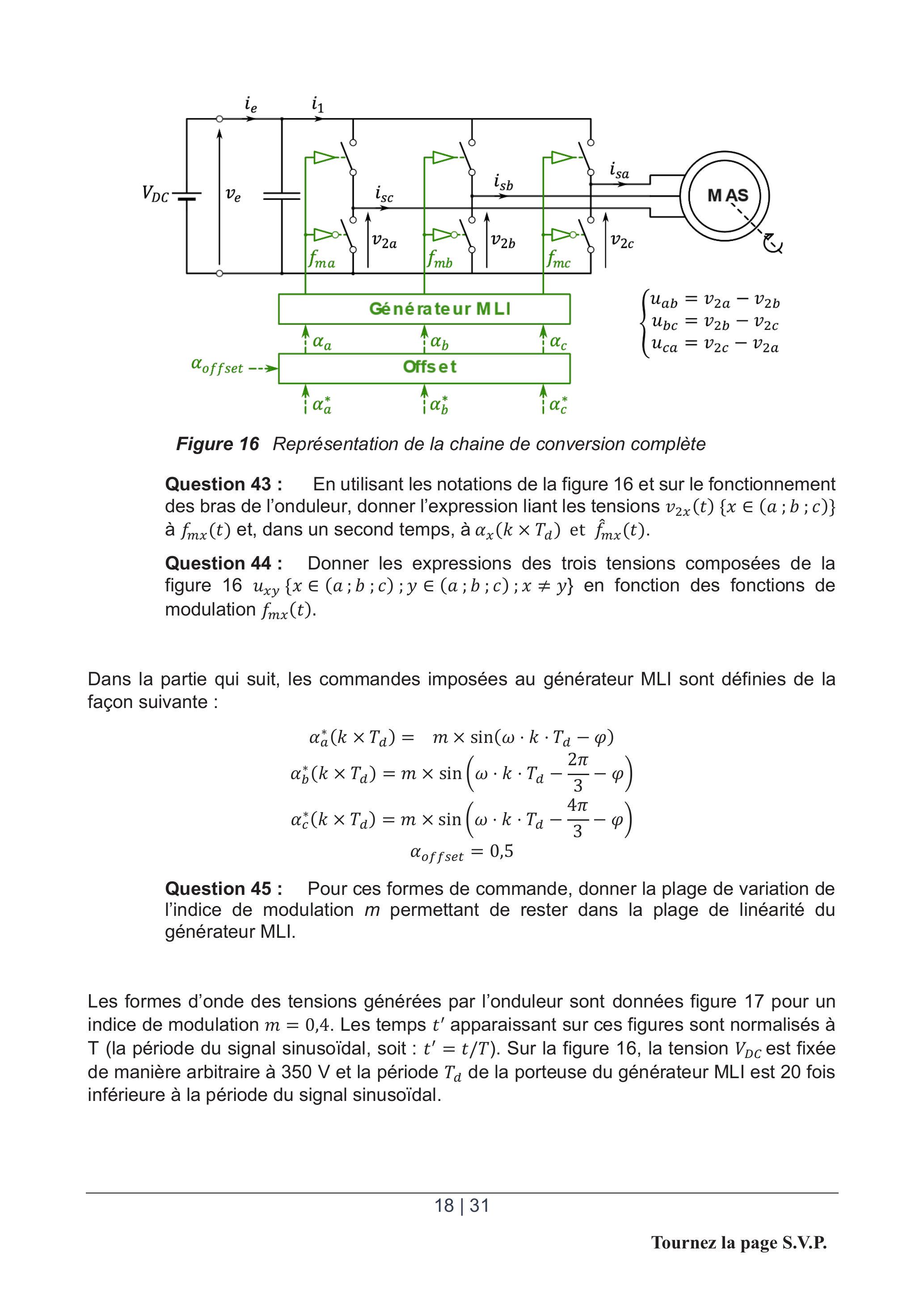

Figure 16 Représentation de la chaine de conversion complète
Question 43 : En utilisant les notations de la figure 16 et sur le fonctionnement des bras de l'onduleur, donner l'expression liant les tensions v_(2x)(t){x ∈ (a; b; c)} à f_(mx)(t) et, dans un second temps, à α_x(k × T_d) et f^_(mx)(t).
Question 44 : Donner les expressions des trois tensions composées de la figure 16u_(xy){x ∈ (a; b; c); y ∈ (a; b; c); x ≠ y} en fonction des fonctions de modulation f_(mx)(t).
Dans la partie qui suit, les commandes imposées au générateur MLI sont définies de la façon suivante :
α_a^∗(k × T_d) = m × sin(ω ⋅ k ⋅ T_d − φ); α_b^∗(k × T_d) = m × sin(ω ⋅ k ⋅ T_d − (2π)/3 − φ); α_c^∗(k × T_d) = m × sin(ω ⋅ k ⋅ T_d − (4π)/3 − φ); α_(offset) = 0, 5
Question 45 : Pour ces formes de commande, donner la plage de variation de l'indice de modulation m permettant de rester dans la plage de linéarité du générateur MLI.
Les formes d'onde des tensions générées par l'onduleur sont données figure 17 pour un indice de modulation m = 0, 4. Les temps t^′ apparaissant sur ces figures sont normalisés à T (la période du signal sinusoïdal, soit : t^′ = t/T ). Sur la figure 16, la tension V_(DC) est fixée de manière arbitraire à 350 V et la période T_d de la porteuse du générateur MLI est 20 fois inférieure à la période du signal sinusoïdal.

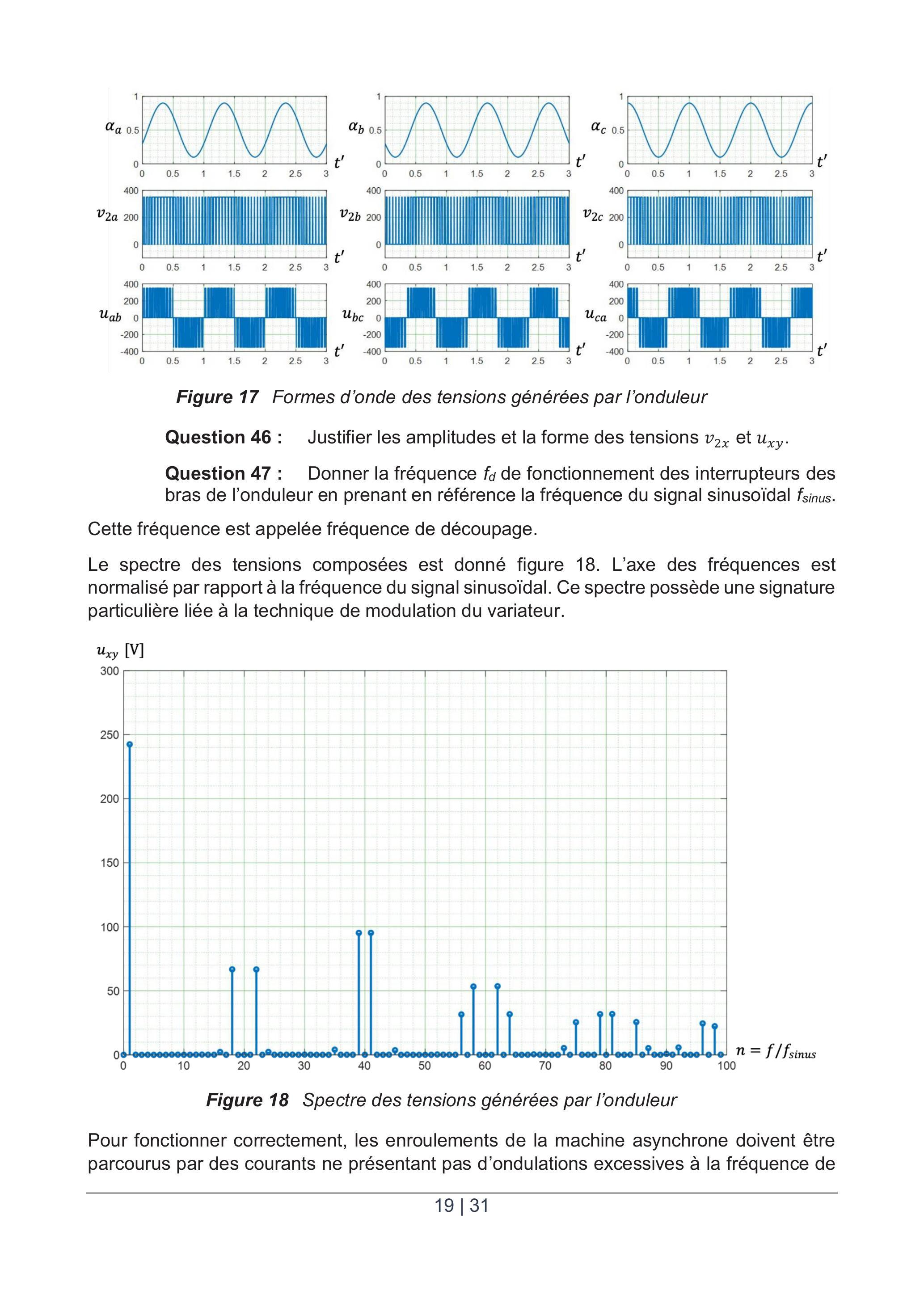

Figure 17 Formes d'onde des tensions générées par l'onduleur
Question 46 : Justifier les amplitudes et la forme des tensions v_(2x) et u_(xy).
Question 47 : Donner la fréquence f_d de fonctionnement des interrupteurs des bras de l'onduleur en prenant en référence la fréquence du signal sinusoïdal f_(sinus).
Cette fréquence est appelée fréquence de découpage.
Le spectre des tensions composées est donné figure 18. L'axe des fréquences est normalisé par rapport à la fréquence du signal sinusoïdal. Ce spectre possède une signature particulière liée à la technique de modulation du variateur.
Figure 18 Spectre des tensions générées par l'onduleur
Pour fonctionner correctement, les enroulements de la machine asynchrone doivent être parcourus par des courants ne présentant pas d'ondulations excessives à la fréquence de
découpage des tensions de l'onduleur. Pour cela ces composantes fréquentielles doivent être atténuées le plus possible.
Question 48 : Discuter de l'intérêt d'utiliser une technique de modulation de largeur d'impulsions à haute fréquence vis-à-vis de ce critère de qualité des courants.
Question 49 : Donner le type de filtre qui permet de réaliser la fonction d'atténuation des ondulations de courant. Discuter de la nature de la charge que constitue la machine asynchrone vis-à-vis de ce critère.
Hypothèses :
Les conditions précédentes sont vérifiées et les composantes hautes fréquences liées au découpage sont parfaitement filtrées par la charge. Le courant dans la charge n'est alors défini que par les composantes basses fréquences des fonctions de modulation : f_(mx)(t) ≈ f_(mx)^–(k × T_d). Le « modèle moyen » du convertisseur permet de considérer ces fonctions à évolution quasi-continue dans la suite des développements, elles seront donc notées f_(mx)^–(t). Dans cette représentation du fonctionnement du convertisseur, les courants et tensions de la structure ne comportent plus la partie haute fréquence liée au découpage des formes d'ondes. On utilise dans ce cas pour différentier le modèle moyen du modèle complet la notation x¯ pour une grandeur x(t) = x¯(t) + x~(t).
Question 50 : Écrire dans ces conditions les relations liant les composantes basse fréquence des tensions v_(2x)(t) (notées v_(2x)^–(t), x ∈ (a; b; c) ) aux signaux de commande α_x(t) et à la tension d'entrée V_(DC). En déduire celles liant les tensions v_(2x)^–(t) aux signaux α_x^∗(t) et α_(offset)(t).
Question 51: À partir des relations précédentes, compléter le schéma équivalent du modèle moyen de l'onduleur sur le document réponse DR1.
Question 52 : Démontrer que u_(ab)^–(t) = K ⋅ cos(ω ⋅ t − φ − π/3). Exprimer K en fonction de m et V_(DC). Calculer K pour m = 0, 4 et V_(DC) = 350V. Vérifier cette valeur avec la première raie du spectre de figure 18.
Question 53 : Au regard de la plage de variation de m, déterminer l'amplitude maximale atteignable pour les tensions composées dans cette configuration de commande.
En fait, la modulation « sinus-triangle » décrite précédemment n'est quasiment jamais utilisée dans un variateur de vitesse. Les commandes usuelles utilisent des techniques d'injection d'une composante d'offset sur les entrées de commande du convertisseur (ici notée α_(offset) ).
Une des stratégies très classique consiste à injecter la composante α_(offset)(t) suivante :
Pour une telle stratégie de commande, les formes d'onde obtenues pour m = 0, 4 sont :
Figure 19 Formes d'onde des tensions générées par l'onduleur

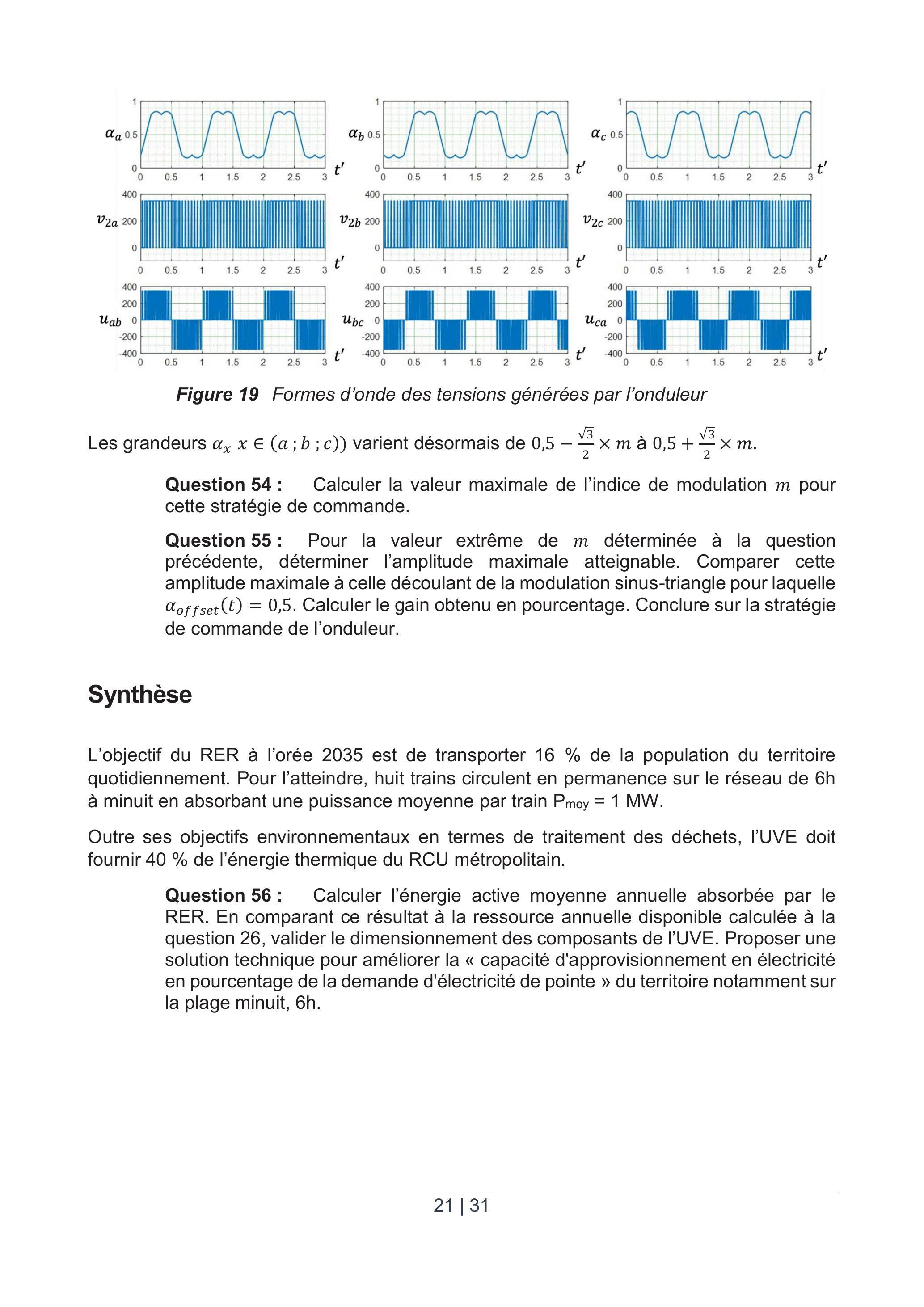

Les grandeurs α_x x ∈ (a; b; c)) varient désormais de 0, 5 − (√3)/2 × m à 0, 5 + (√3)/2 × m.
Question 54 : Calculer la valeur maximale de l'indice de modulation m pour cette stratégie de commande.
Question 55: Pour la valeur extrême de m déterminée à la question précédente, déterminer l'amplitude maximale atteignable. Comparer cette amplitude maximale à celle découlant de la modulation sinus-triangle pour laquelle α_(offset)(t) = 0, 5. Calculer le gain obtenu en pourcentage. Conclure sur la stratégie de commande de l'onduleur.
Synthèse
L'objectif du RER à l'orée 2035 est de transporter 16 % de la population du territoire quotidiennement. Pour l'atteindre, huit trains circulent en permanence sur le réseau de 6h à minuit en absorbant une puissance moyenne par train P_(moy) = 1MW.
Outre ses objectifs environnementaux en termes de traitement des déchets, l'UVE doit fournir 40 % de l'énergie thermique du RCU métropolitain.
Question 56 : Calculer l'énergie active moyenne annuelle absorbée par le RER. En comparant ce résultat à la ressource annuelle disponible calculée à la question 26, valider le dimensionnement des composants de l'UVE. Proposer une solution technique pour améliorer la « capacité d'approvisionnement en électricité en pourcentage de la demande d'électricité de pointe » du territoire notamment sur la plage minuit, 6h.
DOCUMENTS TECHNIQUES
DT1 Rapport de l'ADEME

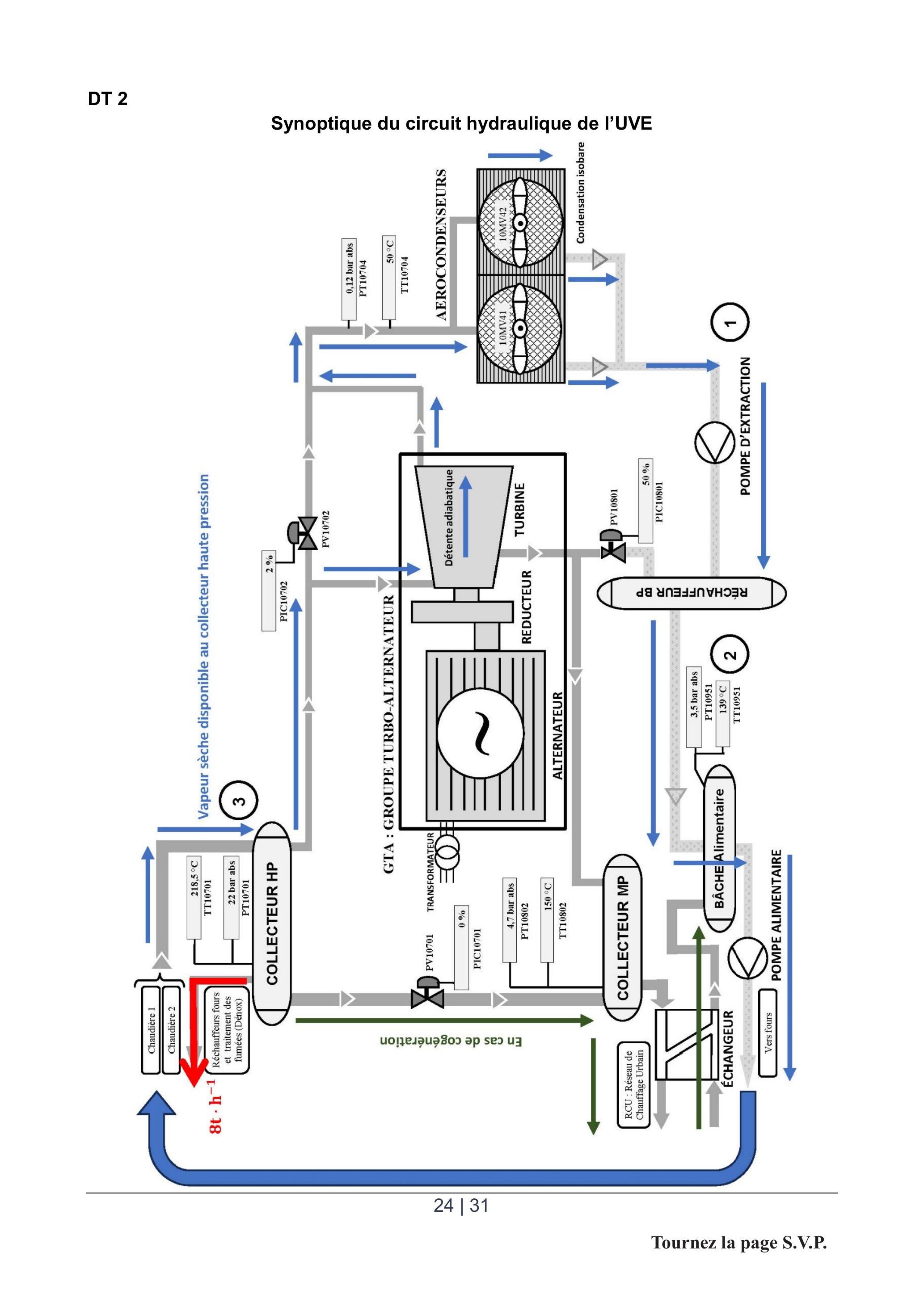

DT2 Synoptique du circuit hydraulique de l'UVE
DT3 Extrait de la notice de l'alternateur synchrone LSA58
DT4 Conception d'une rame automotrice
DT5 Modélisation de la résistance à l'avancement
Extrait de la notice de l'alternateur synchrone LSA58
Moteurs Leroy Somer
Dept. ACEO
Boulevard Marie Stuart
45005 ORLEANS CEDEX01 - FRANCE
Tel. : +33 (0)238604226
Fax: +33 (0)2 38604285
Date:
Client:
Projet:
Référence LS:
Installation:
Site:
Application:
France
Production
Entraînement:
Constructeur:
Type:
Turbine vapeur
Caractéristiques générales:
Type alternateur:
Puissance:
11275
kVA
Tension:
6000
V
Vitesse:
1500
rpm
Fréquence:
50
Hz
Cosinus phi:
0,8
Pas de bobinage:
p5/6
Isolation:
Stator:
H
Echauffement:
Stator:
F
Ambiante:
40 °C
Altitude:
280
Protection:
IP54
Réfrigération:
IC8A1W7 (Hydro-réfrigérant)
Réfrigérant:
Fluide:
Eau
LSA 58 BM-VL95 / 4p
9020 kWe
9261
Tri étoile
± 5%
Survitesse:
1800
Durée (min.):
2
Courant nominal:
1085 A
Rotor:
H
Excitateur:
H
Rotor:
F
Excitateur:
F
Qualité:
Eau douce
Ventilation: Autoventilé
Raccordement:
Non
Température ^∘C :
Simple tube
Raccordement et régulation:
Nombre de fils:
6 Fils
Point neutre:
Neutre raccordé
Maintien de Icc:
Supérieur à 3 x In pendant 10 sec.
Marche parallèle:
Avec réseau (3-Fonctions)
Schéma catalogue:
Type de régulation:
AREP
Type de régulateur:
R630
En armoire
Détection tension:
TP de détection embarqués dans la boite à bornes
Marche manuelle:
Marche manuelle suiveuse avec commutateur
Carte 4-20 mA:
Oui
Potentiomètre tension:
Potentiométre consigne tension digital
Potentiomètre cos phi:
Potentiométre consigne cos∅ digital
Antiparasitage:
Classe N
Données électriques:
Rendements:
110%
100%
75%
50%
25%
Cosinus phi 0,8:
97,4 %
97,4 %
97,1 %
96,3 %
93,6 %
Cosinus phi 1,0:
97,9 %
97,9 %
97,5 %
96,6 %
93,7 %
Réactances et constantes de temps:
Xd
Xq
X^′ f_d
X^(′′)f_d
X^(′′)f_q
X_2
Xo
T'do
T'd
T"d
Ta
260
143
36,6
26,2
32,6
29,4
18,3
6,56
0,94
0,034
0,265
Kcc: 0,41
Non saturées par rapport à Pn %
Secondes
DT 4
Conception d'une rame automotrice

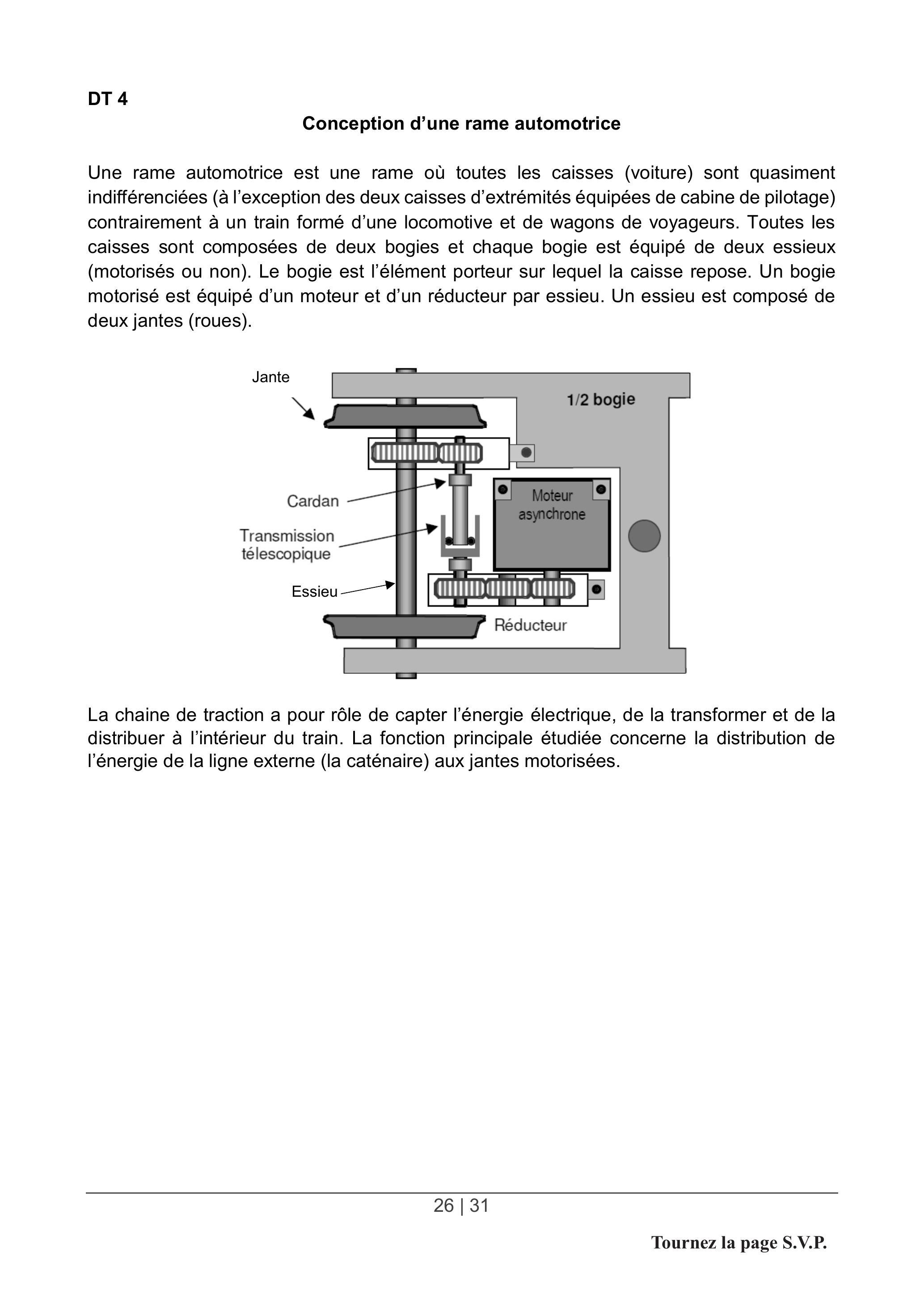

Une rame automotrice est une rame où toutes les caisses (voiture) sont quasiment indifférenciées (à l'exception des deux caisses d'extrémités équipées de cabine de pilotage) contrairement à un train formé d'une locomotive et de wagons de voyageurs. Toutes les caisses sont composées de deux bogies et chaque bogie est équipé de deux essieux (motorisés ou non). Le bogie est l'élément porteur sur lequel la caisse repose. Un bogie motorisé est équipé d'un moteur et d'un réducteur par essieu. Un essieu est composé de deux jantes (roues).
La chaine de traction a pour rôle de capter l'énergie électrique, de la transformer et de la distribuer à l'intérieur du train. La fonction principale étudiée concerne la distribution de l'énergie de la ligne externe (la caténaire) aux jantes motorisées.

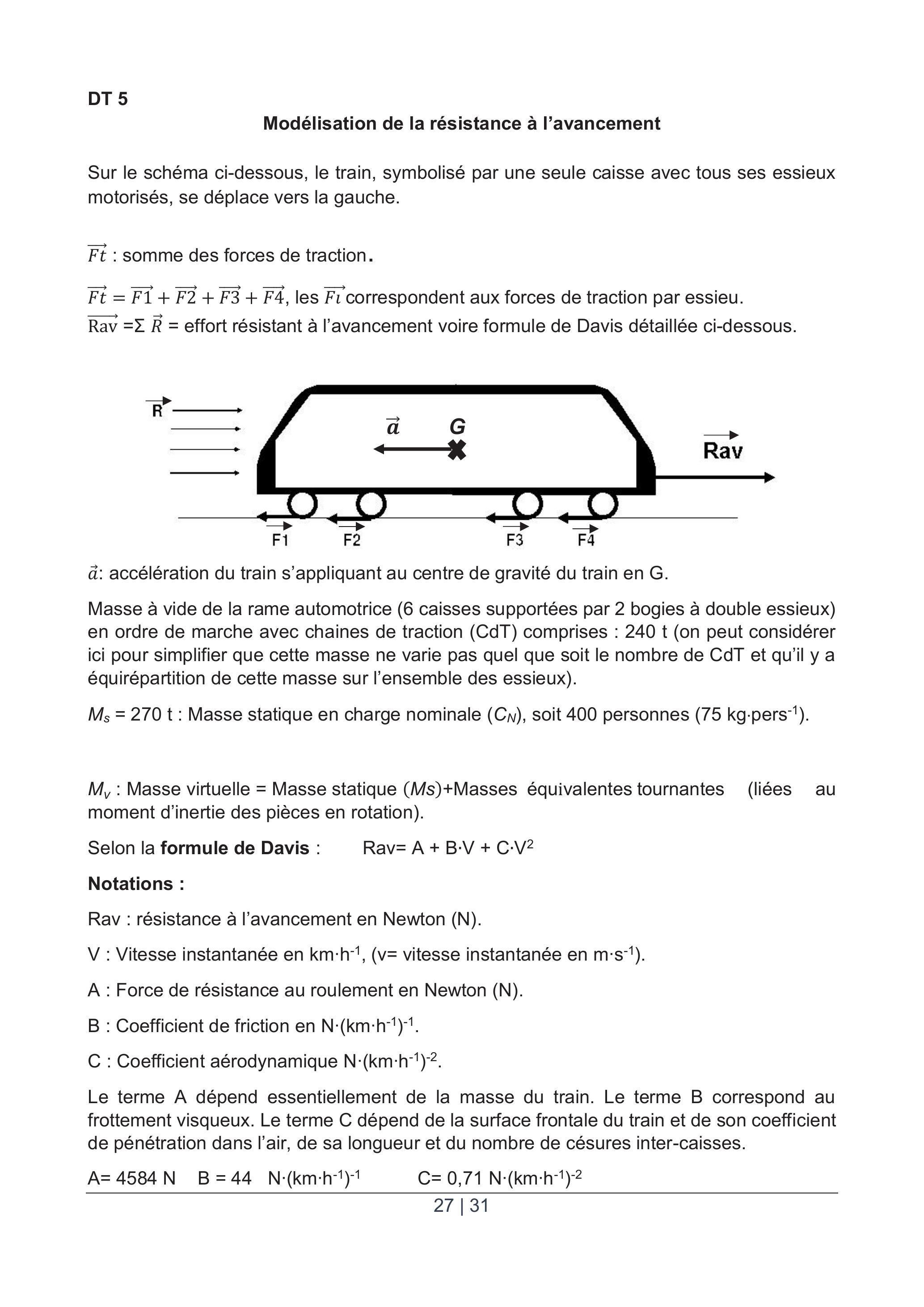

Modélisation de la résistance à l'avancement
Sur le schéma ci-dessous, le train, symbolisé par une seule caisse avec tous ses essieux motorisés, se déplace vers la gauche. Ft^(→−) : somme des forces de traction. Ft^(→−) = F1^(→−) + F2^(→−) + F3^(→−) + F4^(→−), les Fl^(→−) correspondent aux forces de traction par essieu. Rav^(→−) = ΣR⃗ = effort résistant à l'avancement voire formule de Davis détaillée ci-dessous. a⃗ : accélération du train s'appliquant au centre de gravité du train en G.
Masse à vide de la rame automotrice (6 caisses supportées par 2 bogies à double essieux) en ordre de marche avec chaines de traction (CdT) comprises : 240 t (on peut considérer ici pour simplifier que cette masse ne varie pas quel que soit le nombre de CdT et qu'il y a équirépartition de cette masse sur l'ensemble des essieux). M_s = 270t : Masse statique en charge nominale (C_N), soit 400 personnes ( 75 kg ⋅ pers ^(− 1) ). M_v : Masse virtuelle = Masse statique (Ms) + Masses équivalentes tournantes (liées au moment d'inertie des pièces en rotation).
Selon la formule de Davis : Rav = A + B ⋅ V + C ⋅ √^2
Notations :
Rav : résistance à l'avancement en Newton (N).
V : Vitesse instantanée en km ⋅ h^(− 1), (v= vitesse instantanée en m ⋅ s^(− 1) ).
A : Force de résistance au roulement en Newton (N).
B : Coefficient de friction en N ⋅ (km ⋅ h^(− 1))^(− 1).
C : Coefficient aérodynamique N ⋅ (km ⋅ h^(− 1))^(− 2).
Le terme A dépend essentiellement de la masse du train. Le terme B correspond au frottement visqueux. Le terme C dépend de la surface frontale du train et de son coefficient de pénétration dans l'air, de sa longueur et du nombre de césures inter-caisses.
A = 4584 N B = 44 N ⋅ (km ⋅ h^(− 1))^(− 1) C = 0, 71 N ⋅ (km ⋅ h^(− 1))^(− 2)
DOCUMENTS RÉPONSES DR1, DR2, DR3
Tous les documents réponses sont à rendre, même non complétés.
NE RIEN ECRIRE DANS CE CADRE
Document réponse DR1
Question 20 : Couplage du transformateur
Question 51 : Schéma équivalent du modèle moyen de l'onduleur
Dans ce schéma apparaissent des sources de tension commandées dont le symbole électrique diffère de celui d'une source de tension de forme d'onde imposée. Pour ces sources, la valeur instantanée de la tension générée par la source est fixée par un signal de commande.
Document réponse DR3
Questions 11, 12 et 13 : plan de fonctionnement de l'alternateur
Même année, CAPETCAPET sciences industrielles de l'ingénieur externe 2024, épreuve 1, option ingénierie mécaniqueCAPET · 2024Sujet seul
