Un spectroscope est un appareil destiné à étudier le spectre d'une source lumineuse. Un collimateur permet de réaliser un faisceau de rayons parallèles qui va éclairer un prisme. Un viseur permet ensuite d'étudier la lumière ayant traversé le prisme.

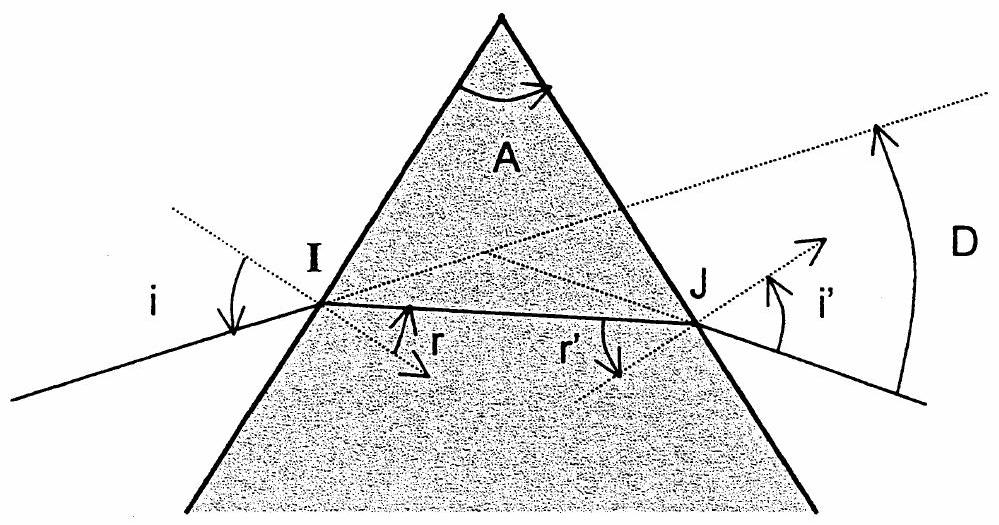

Le prisme utilisé est caractérisé par un indice n qui dépend de la longueur d'onde. Sa section droite est un triangle d'angle A . Le prisme est placé dans l'air dont l'indice sera pris égal à 1 . Un rayon incident rencontre la face d'entrée au point I sous l'angle d'incidence i et l'émergent associé ressort par l'autre face au point J sous l'angle i'. On utilisera les angles orientés définis sur la figure suivante:

La convention de signe pour les angles est trigonométrique.
On suppose d'abord la lumière monochromatique et l'indice du prisme égal à n.
1.1.1. Rappeler les lois de DESCARTES pour la réflexion et la réfraction. En déduire des relations sur les angles i et r en l, puis sur les angles r^′ et i^′ en J. On suppose que le prisme permet l'existence du rayon émergent et on néglige, dans la suite, toute réflexion. Trouver une relation simple entre r, r, et A.
1.1.2. Etablir la relation: D = i + i^′ − A.

En appliquant le principe du retour inverse de la lumière, montrer que, pour une valeur de D possible donnée, il existe deux couples de solutions (i, i'). En déduire l'égalité de i et de i' lorsque D passe par un minimum (supposé unique).
1.1.3. Déterminer la valeur i_0 de i correspondant au minimum de déviation en fonction de n et de A. Etablir une relation entre n, l'angle A et la déviation minimale D_m.
1.1.4. En déduire que l'indice n, les angles A et D_m vérifient une relation du type n = (f((A + D_m)/2))/(f(A/2)), où f est une fonction que l'on précisera.
1.2.1. On éclaire le prisme avec une lampe à vapeur de mercure, pour laquelle on a mesuré D_m pour différentes longueurs d'onde et obtenu les valeurs de n correspondantes :

Montrer que n peut se mettre sous la forme n = a + b/λ^2 où a et b sont des constantes. Est-ce que le prisme est dispersif et pourquoi ?
1.2.2. Pour une lampe à vapeur de cadmium, on mesure un indice égal à n = 1, 777. En déduire la longueur d'onde et donner la couleur correspondante.

Deuxième Partie : Interféromètre de Michelson.
(40 % du barème de ce problème)
On étudie des phénomènes d'interférences à deux ondes que l'on illustrera à partir de la question 2.2 à l'aide de l'interféromètre de Michelson.
2.1.1. Préciser pour lequel des deux cas suivants il peut y avoir localisation des franges en lumière monochromatique :
a) on utilise une source ponctuelle,
b) on utilise une source étendue.

Pour obtenir des interférences à deux ondes, on peut utiliser, soit un dispositif à division de front d'onde, soit un dispositif à division d'amplitude. Lequel de ces types de dispositif permet d'observer des interférences localisées ?

Donner un exemple de dispositif à division de front d'onde.
Donner un exemple de dispositif à division d'amplitude.
2.1.2. Qu'appelle-t-on longueur de cohérence ? Quel est son rôle dans les conditions d'observation des franges d'interférences?

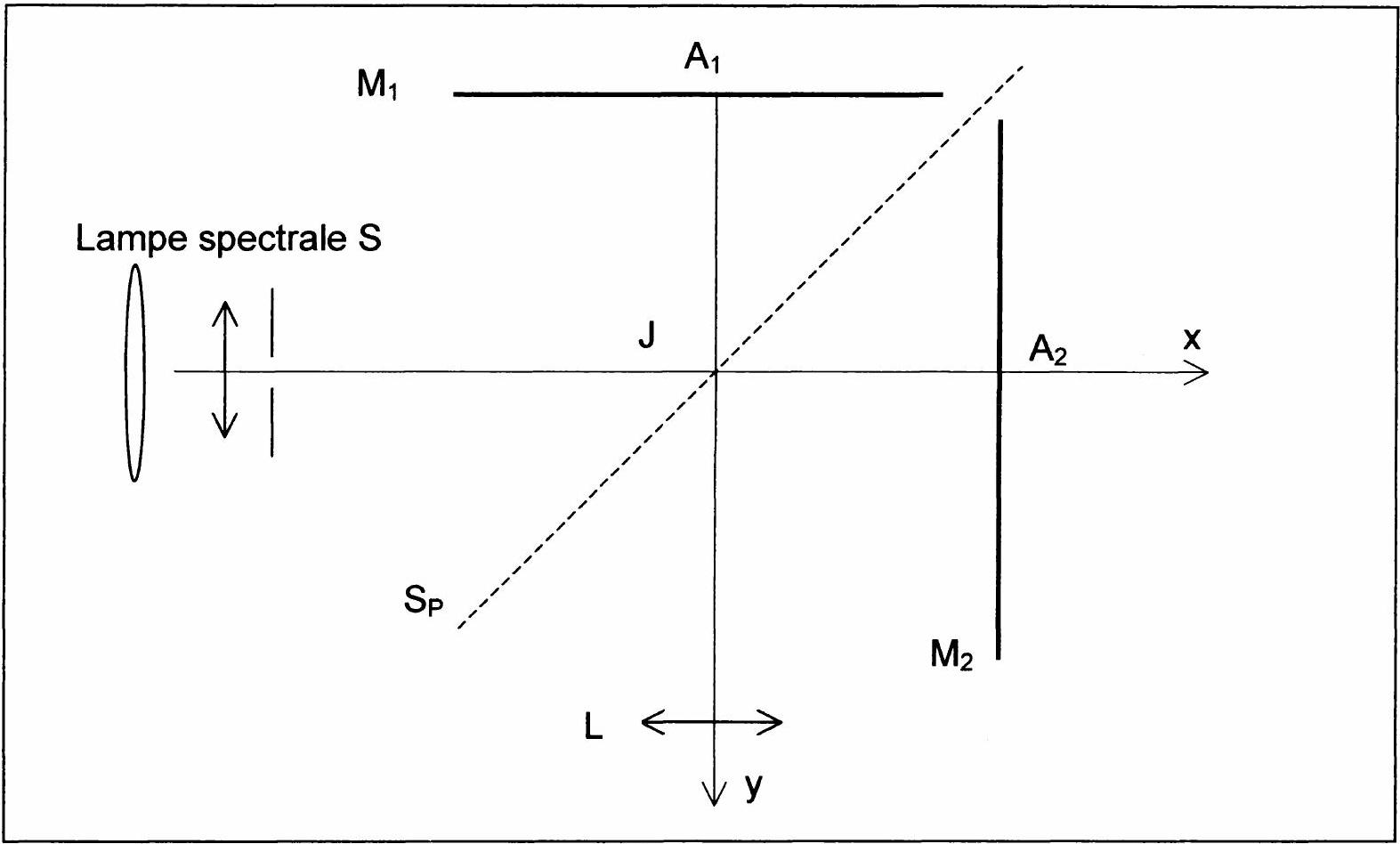

2.2.1. Un interféromètre de Michelson est constitué par une lame semi réféchissante, non absorbante, appelée séparatrice S_p dont les facteurs de transmission et de réflexion sont supposés égaux, et de deux miroirs plans M_1 et M_2 perpendiculaires l'un à l'autre. La lame S_p est inclinée à 45^∘ par rapport aux normales à M_1 et M_2. L'interféromètre est plongé dans l'air. Dans tout le problème, on ne tiendra compte, ni
des inconvénients liés à l'épaisseur non négligeable de la séparatrice (inconvénients supposés parfaitement corrigés grâce à une lame compensatrice), ni d'éventuels changements de phases par réflexion. L'indice de l'air sera pris égal à 1.

On utilise comme source étendue S une lampe spectrale de symétrie de révolution autour de l'axe SJ. Comment peut-on sélectionner une raie quasi-monochromatique de la lumière émise par la lampe?
2.2.2. L'interféromètre a été réglé de sorte que les deux bras sont égaux ( JA_1 = JA_2 ). L'observation se fait en lumière monochromatique, dans le plan focal d'une lentille mince convergente (L) d'axe optique Jy et de distance focale f^′ = 1 m.
a) Qu'observe-t-on?
b) Pourquoi est-il nécessaire de diaphragmer la lentille (L) ou de limiter l'inclinaison des rayons incidents issus de la source S ?
2.2.3.1 On translate M_2 normalement à son plan de e = 1, 1 mm dans la direction des x positifs. . On considère un rayon incident d'angle d'incidence i (petit devant un radian). Montrer à l'aide d'un schéma que le phénomène d'interférences observé est analogue à celui d'une lame d'air à faces parallèles. Faire un tracé des deux rayons lumineux émergents de l'interféromètre, associés à cet incident. En quel point P de l'écran vont-ils interférer, après passage dans la lentille? Exprimer la différence de marche en ce point en fonction de l'inclinaison i des rayons émergents de l'interféromètre par rapport à l'axe (A1,y). En déduire l'éclairement sur l'écran et l'ordre d'interférence p au point P associé à l'angle d'incidence i. En quel point de l'écran cet ordre p est-il maximal ?

Dans toute la suite, on se contentera d'une analyse limitée à l'ordre 2, inclus, en i (angle d'incidence).

2.2.3.3. Avec une raie de longueur d'onde λ = 546, 1 nm dans le vide, et toujours avec e = 1, 1 mm, déterminer la valeur maximale de l'ordre d'interférence, et en déduire l'ordre d'interférence du premier anneau brillant, puis son rayon. Déterminer, de même, les rayons des deuxième et troisième anneaux brillants.
Que constate-t-on?
2.2.3.4. On place sur le bras JA_1 et parallèlement au miroir M_1, une lame transparente à faces parallèles d'épaisseur e' = 9, 5μ m et d'indice n = 1, 5117. Calculer la variation, due à l'introduction de cette lame, de l'ordre d'interférence au centre.

Dans toute la suite, on enlève cette lame à faces parallèles.
2.2.4.1 A partir de la situation où les deux bras sont égaux ( JA_1 = JA_2 ), on fait tourner le miroir M_2 d'un angle α très faible autour d'un axe passant par A_2 et perpendiculaire au plan passant par J, A_1 et A_2. Montrer à l'aide d'un schéma que le dispositif est équivalent à un coin d'air d'angle α.

2.2.4.3. Le centre de la source éclaire (après réflexion sur la séparatrice), le miroir M_1 en incidence normale ; faire apparaître à l'aide d'un schéma, la position du plan de localisation de la figure d'interférences. Lors d'une observation oculaire, sur quelle surface a-t-on l'impression que les franges sont «peintes»?
2.2.4.4. Pour observer une image nette et agrandie des interférences sur un écran, on utilise une lentille convergente L' de distance focale 0.2 m (cette lentille remplace la lentille L ) et un écran. La lentille est placée à 0.25 cm du miroir M_1, son axe optique correspond à l'axe (Jy) (on rappelle que l'angle α est très faible). Préciser la position de l'écran d'observation et calculer le grandissement.

Application numérique: i = 3.75 mm.λ = 546, 1 nm. Donner la valeur de α.
2.2.4.6. On éclaire le coin d'air en lumière blanche; qu'observe-t-on sur l'arête du coin d'air (ou sur son image)?
Expliquer pourquoi, si l'angle α augmente, la région du coin où l'observation des franges en lumière blanche (teintes de Newton) est observable devient plus étroite.
2.2.5.1. L'interféromètre est réglé comme à la question 2.2.4, mais la source primaire est maintenant une lampe à vapeur de sodium dont on suppose que le spectre d'émission ne contient que deux raies intenses, de couleur jaune et de longueur d'onde λ_1 = 589, 0 nm et λ_2 = λ_1 + Δλ avec 0 < Δλ≪λ_1.

On observe alors nettement les franges obtenues dans la question 2.2.4. Ensuite on translate M_2 d'une distance d , et on constate que les franges disparaissent une première fois lorsque d = 0, 15 mm. Expliquer le phénomène.
2.2.5.2. En déduire Δλ et λ_2.

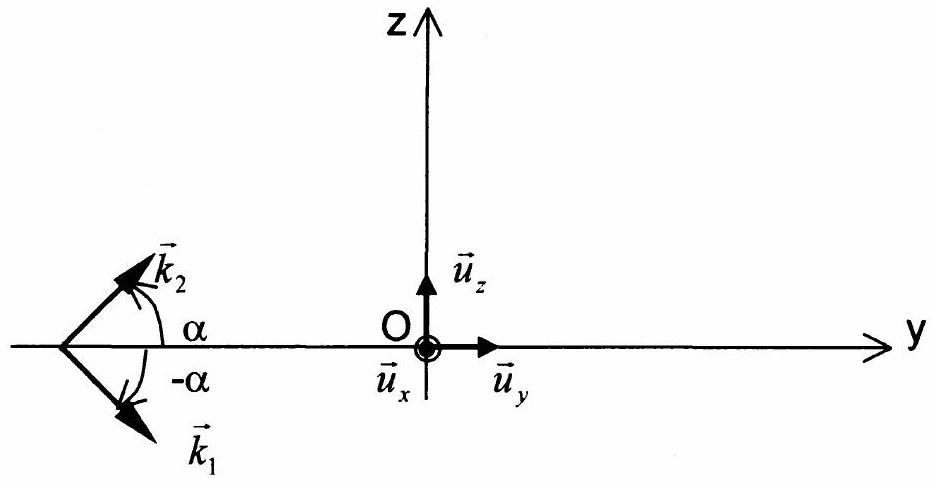

Dans un repère orthonormé direct R(O, u⃗_x, u⃗_y, u⃗_z), on considère deux ondes électromagnétiques planes, progressives, monochromatiques, de même pulsation ω (O.P.P.M.) et polarisées rectilignement suivant u⃗_x. Ces deux ondes (O_1) et (O_2) se propagent dans le vide dans deux directions du plan ( yOz ) faisant avec l'axe (Oy) les angles − α et α :

On écrit, en notation complexe, les champs électriques de ces ondes en tout point M ( OM⃗ = r⃗ ) de coordonnées ( x, y, z ), sous la forme:
E⃗_–_1(r⃗, t) = E_o e^(j(ωt − k⃗_1 r⃗))u⃗_x (Onde O_1 ) et E⃗_–_2(r⃗, t) = E_o e^(j(ωt − k⃗_2 r⃗))u⃗_x (Onde O_2 ), où l'amplitude E_o est une constante réelle positive et le nombre complexe j est tel que j^2 = − 1.
3.1.1.1. Quel est le lieu des points où, à un instant donné, la phase de l'onde ( O_1 ) est constante? On caractérisera ce lieu par rapport au vecteur d'onde k⃗_1.
3.1.1.2. Montrer que ces deux ondes sont en phase à l'origine O du repère R. Représenter graphiquement les plans d'onde respectivement de (O_1) et (O_2) passant par le point O .
3.1.1.3. A partir des équations de Maxwell dans le vide, montrer que chacun des champs électriques E⃗_1(r⃗, t) et E⃗_2(r⃗, t) satisfait à une équation aux dérivées partielles, du second ordre, dite équation d'onde ou de d'Alembert. En déduire que k⃗_1 et k⃗_2 sont de même norme.
3.1.2. Ecrire les composantes des vecteurs d'onde k⃗_1 et k⃗_2 des ondes ( O_1 ) et ( O_2 ) dans R . En déduire, en notation complexe, les expressions des champs magnétiques B_–_1(r⃗, t) et B_–_2(r⃗, t) en fonction de E_o, ω, c et α (c étant la célérité de la lumière dans le vide).
3.1.3.1. Les champs des ondes (O_1) et (O_2) se superposent en tout point de l'espace. Ecrire, en notation complexe, l'expression du champ électrique E⃗_–_t(r⃗, t) résultant de la superposition de E⃗_–_1(r⃗, t) et E⃗_–_2(r⃗, t) au point M(OM⃗ = r⃗) sous la forme:

3.1.3.2. Justifier, sans calcul, que le champ électrique E⃗_t(r⃗, t) vérifie l'équation d'onde.
3.1.3.3. Vérifier que E_(0t(z)) est une fonction périodique de z dont on calculera la période p en fonction de λ et α ( λ étant la longueur d'onde dans le vide).
3.1.3.4. Donner l'expression de la phase du champ électrique résultant; en déduire la direction de propagation de la phase et la vitesse de phase V_φ de E⃗_t(r⃗, t).
3.1.4.1 Calculer, en notation complexe, les composantes du champ magnétique B⃗_–_t(r⃗, t) associé au champ résultant E⃗_–_t(r⃗, t). Vérifier que B⃗_t(r⃗, t) est la somme de deux champs progressifs, B⃗_L (longitudinal) et B⃗_T (transversal), respectivement parallèle et orthogonal à la direction de propagation de la phase de l'onde résultante.
3.1.4.2. Comparer la structure de l'onde ( E⃗_t, B⃗_t ) à celle de l' Onde Plane Progressive Monochromatique.
3.1.4.3. Donner les expressions réelles E⃗_t(r⃗, t), B⃗_L(r⃗, t) et B⃗_T(r⃗, t) pour α = 0 et α = π/2. Décrire les phénomènes physiques correspondants.

3.2.1. Calculer le carré |E_t|^2 de la norme du champ électrique réel E⃗_t. En déduire l'équation des surfaces telles que ⟨|E_t|^2⟩ = C^(t_–), la notation ⟩ désignant ici la moyenne temporelle.
3.2.2.1. La pulsation ω de ces ondes se situe dans le domaine visible. L'œil étant sensible à l'intensité lumineuse I proportionnelle à ⟨|E_t|^2⟩, préciser les positions des surfaces correspondant à une intensité maximale I_(max) et à une intensité minimale I_(min).
3.2.2.2. On place un écran dans le plan y = 0. Qu'observe-t-on ?

Déterminer la période spatiale i (interfrange) de l'intensité lumineuse en fonction de α et de λ.
3.3.1.1. Calculer le vecteur de Poynting R⃗ de l'onde résultante ( E⃗_t, B⃗_t ) et sa valeur moyenne au cours du temps ⟨R⃗⟩. Que représentent les lignes de champ de ⟨R⃗⟩ ?
3.3.1.2. Pouvait-on, connaissant la structure de l'onde résultante, prévoir la direction et le sens de ⟨R⃗⟩ ?
3.3.1.3. Déterminer la période spatiale p de ⟨R⃗⟩.Comparer p à l'interfrange i lorsqu'il s'agit d'onde électromagnétique dans le domaine visible. Commenter.
3.3.1.4. En déduire la puissance moyenne P qui traverse une section S rectangulaire du plan ( xOz ) de côtés ( I_x, I_z ) grands devant la période spatiale p.
3.3.2.1. Calculer la valeur moyenne, dans le temps et dans l'espace, de la densité volumique d'énergie électromagnétique notée ⟨u⟩.
3.3.2.2. Déterminer l'énergie électromagnétique moyenne qui traverse la section S(I_x, I_z) au cours de l'intervalle de temps dt, puis en déduire la vitesse de propagation V_e de l'énergie. Quelle relation simple trouve-t-on entre V_e et V_φ ?
3.3.2.3. Représenter sur un même graphique les variations de V_e et V_φ lorsque α croit de 0 à π/2. Commenter la figure obtenue.
