CAPET informatique externe 2020, épreuve 2, option ingénierie informatiqueSujet

CAPET
CONCOURS EXTERNE ET CAFEP CORRESPONDANT

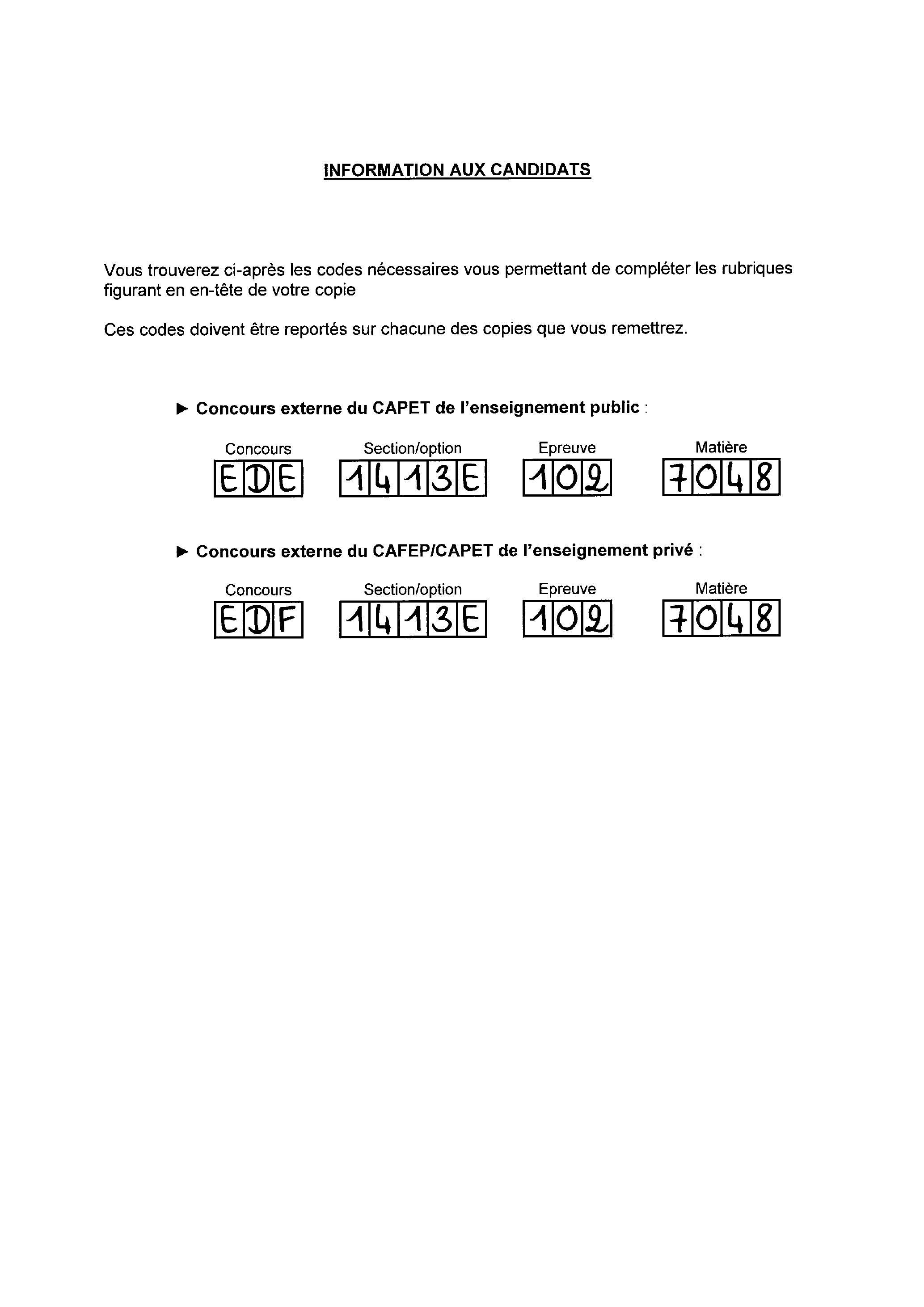

INFORMATION AUX CANDIDATS

• -Concours externe du CAPET de l'enseignement public :




• -Concours externe du CAFEP/CAPET de l'enseignement privé :




Constitution du sujet

• -texte ____ pages 2 à 16
• (mise en situation et questions à traiter par le candidat)
• -documents techniques ____ pages 17 à 39
• -documents réponses ____ pages 40 à 45

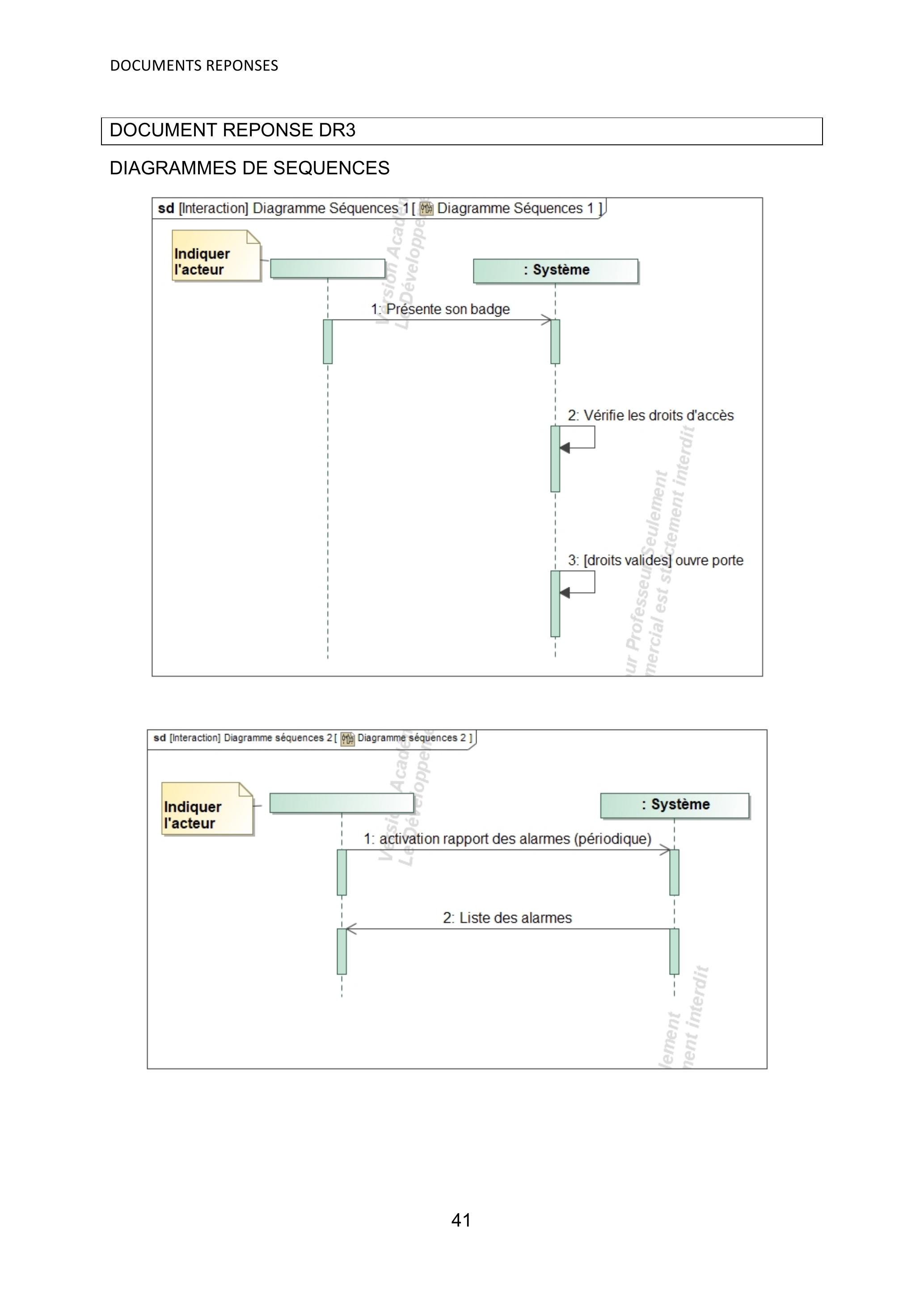

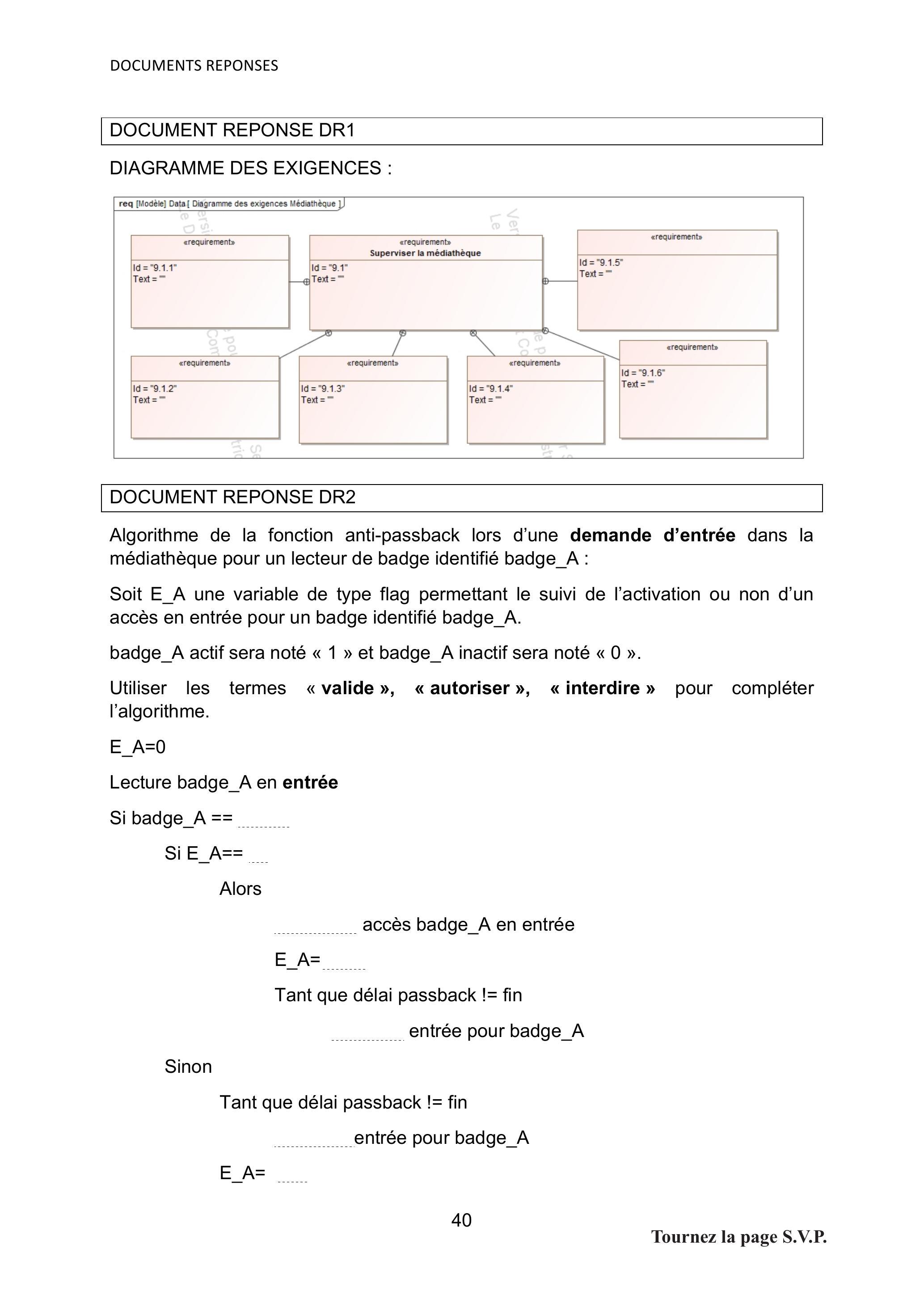

Les documents réponses DR1 à DR10 (pages 40 à 45) doivent être rendus avec la copie.

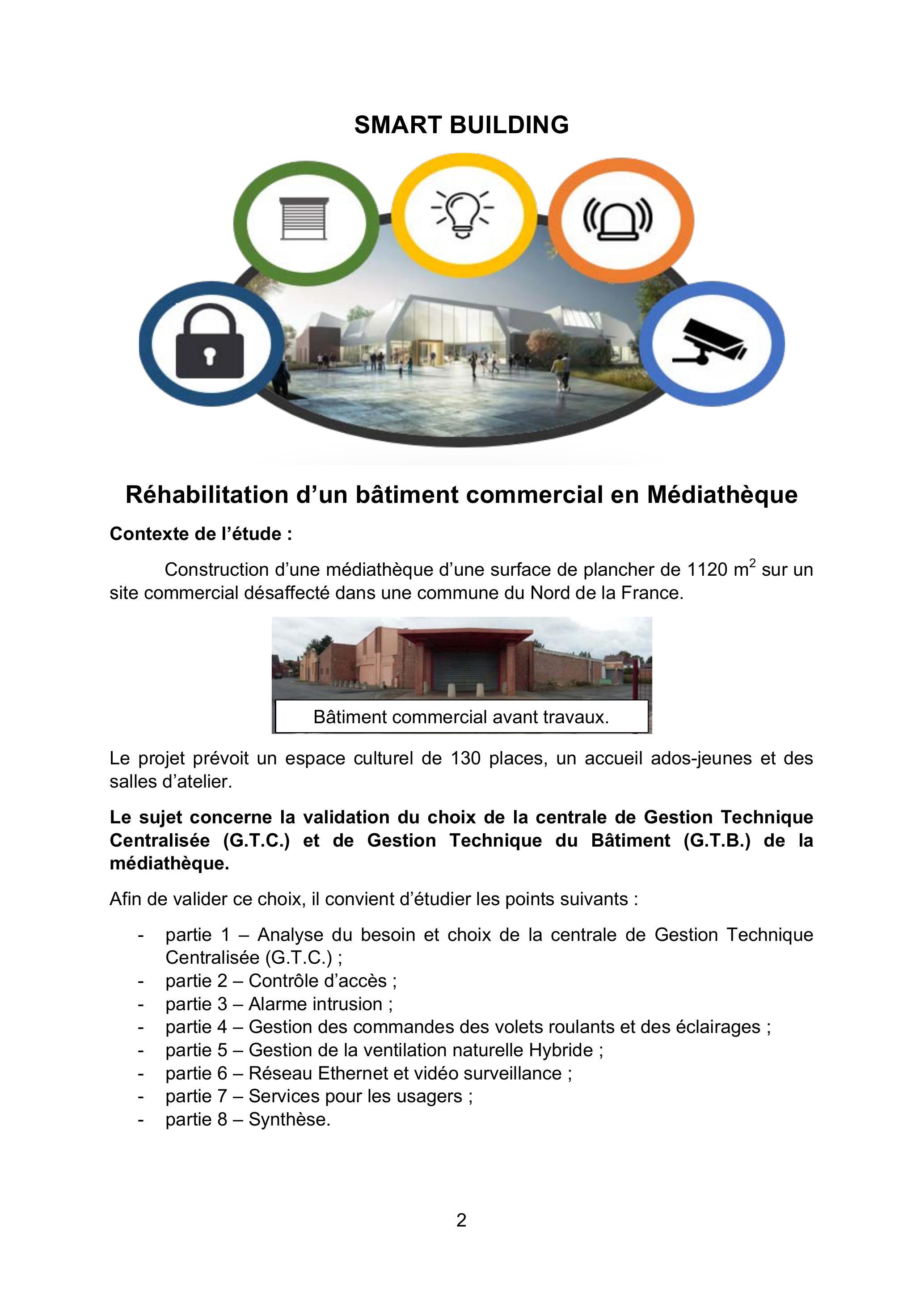

SMART BUILDING

Réhabilitation d'un bâtiment commercial en Médiathèque

Contexte de l'étude :
Construction d'une médiathèque d'une surface de plancher de 1120 m^2 sur un site commercial désaffecté dans une commune du Nord de la France.

Le projet prévoit un espace culturel de 130 places, un accueil ados-jeunes et des salles d'atelier.

• -partie 1 - Analyse du besoin et choix de la centrale de Gestion Technique Centralisée (G.T.C.) ;
• -partie 2 - Contrôle d'accès ;
• -partie 3 - Alarme intrusion ;
• -partie 4 - Gestion des commandes des volets roulants et des éclairages ;
• -partie 5 - Gestion de la ventilation naturelle Hybride ;
• -partie 6 - Réseau Ethernet et vidéo surveillance ;
• -partie 7 - Services pour les usagers ;
• -partie 8 - Synthèse.

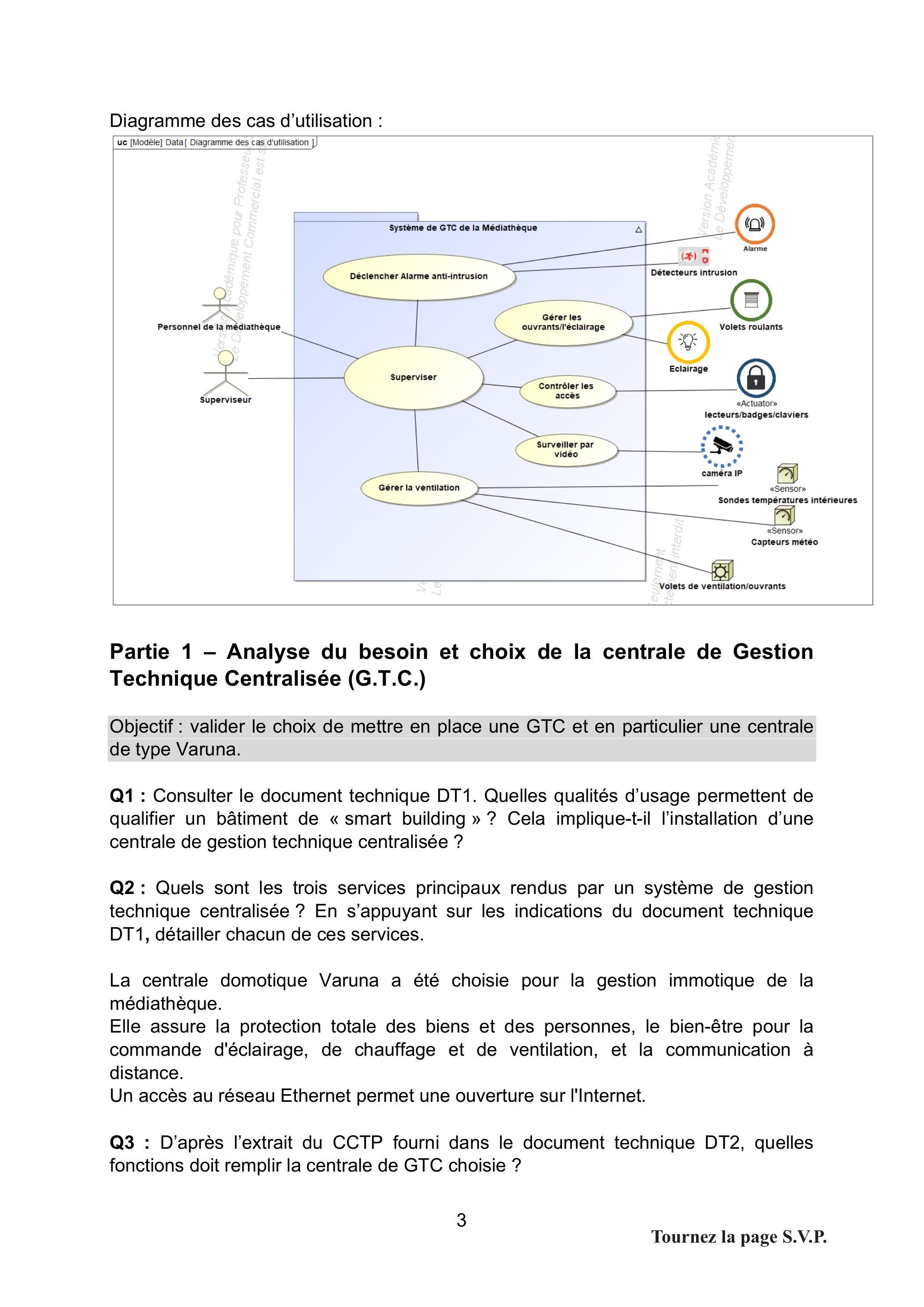

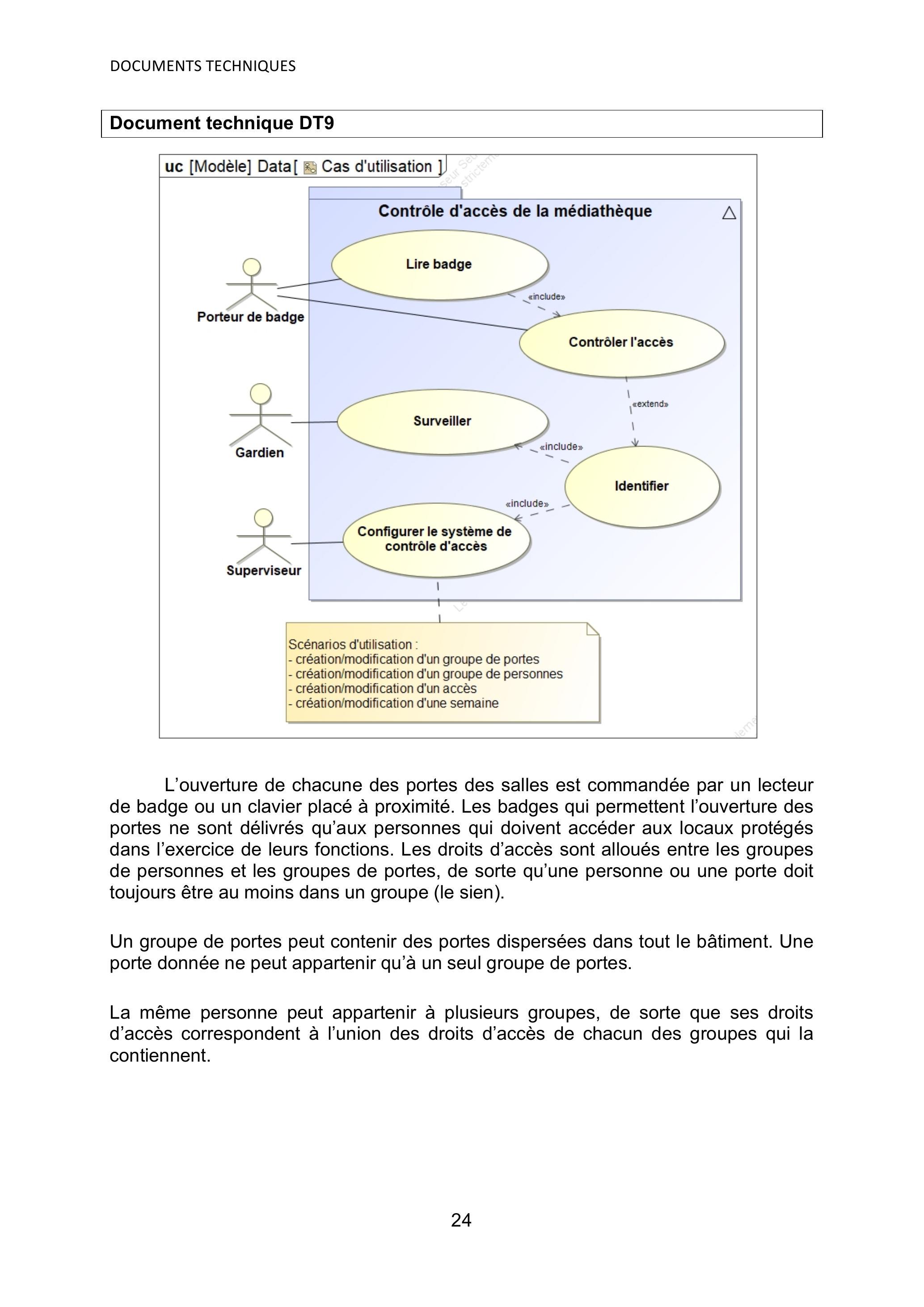

Diagramme des cas d'utilisation :

Partie 1 - Analyse du besoin et choix de la centrale de Gestion Technique Centralisée (G.T.C.)

Partie 2 - Contrôle d'accès

• -Sas d'entrée : un point de contrôle de type lecteur de badge et clavier
• -Locaux techniques : deux points de contrôle de type clavier et un type lecteur de badge

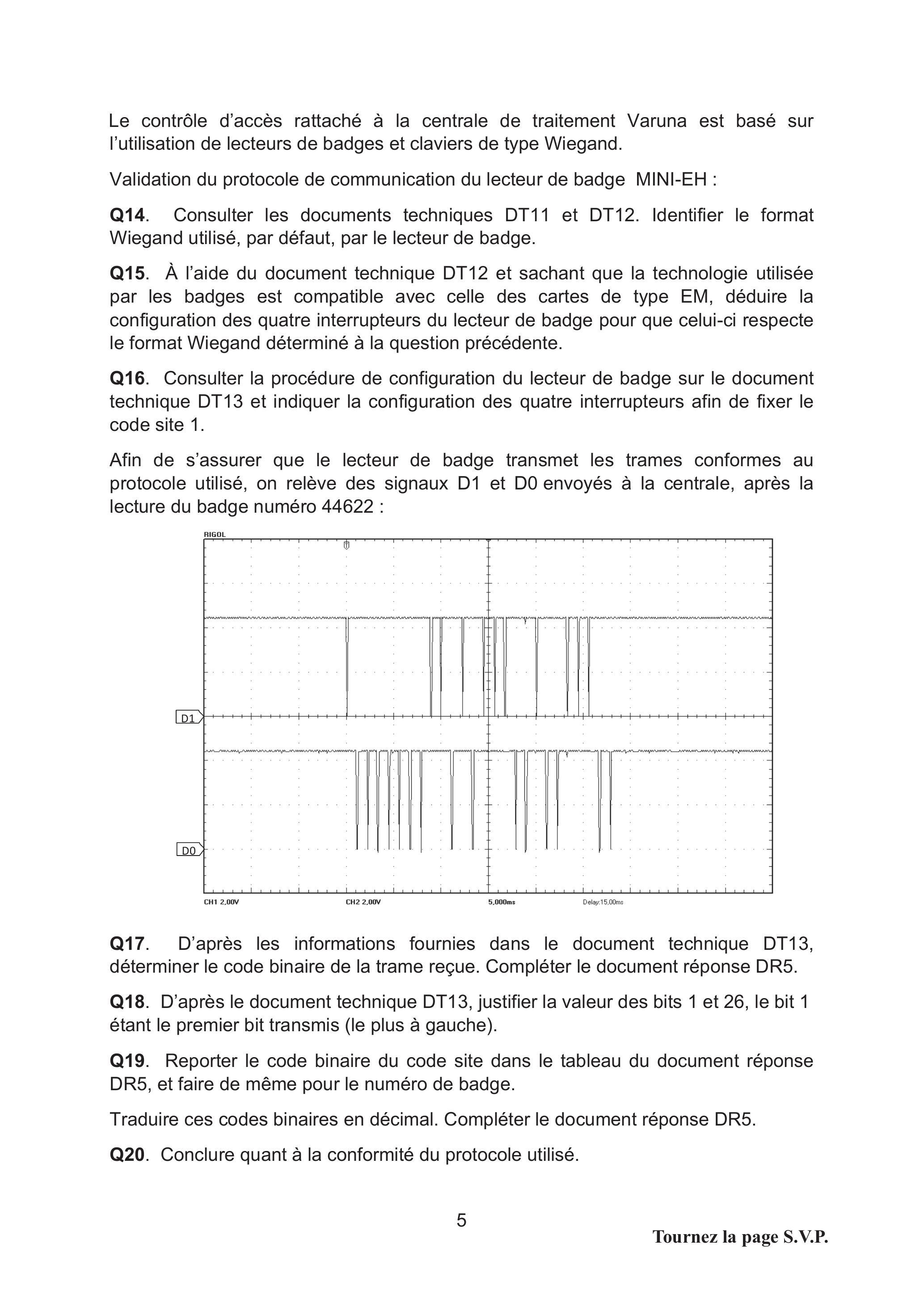

Afin de s'assurer que le lecteur de badge transmet les trames conformes au protocole utilisé, on relève des signaux D1 et D0 envoyés à la centrale, après la lecture du badge numéro 44622 :

Partie 3 - Alarme intrusion

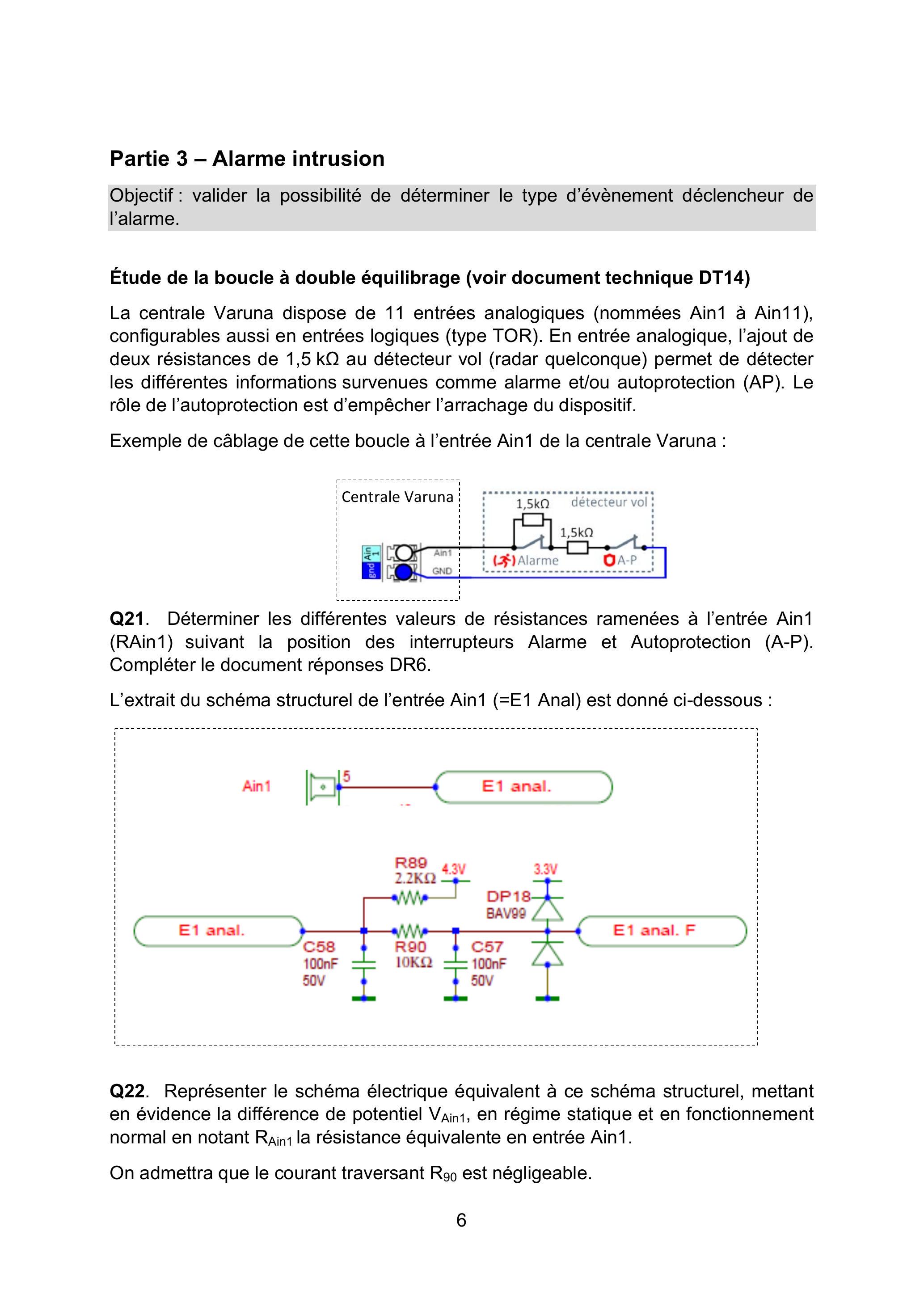

Étude de la boucle à double équilibrage (voir document technique DT14)

Exemple de câblage de cette boucle à l'entrée Ain1 de la centrale Varuna :

L'extrait du schéma structurel de l'entrée Ain1 (=E1 Anal) est donné ci-dessous :

Partie 4 - Gestion des commandes des volets roulants et des éclairages

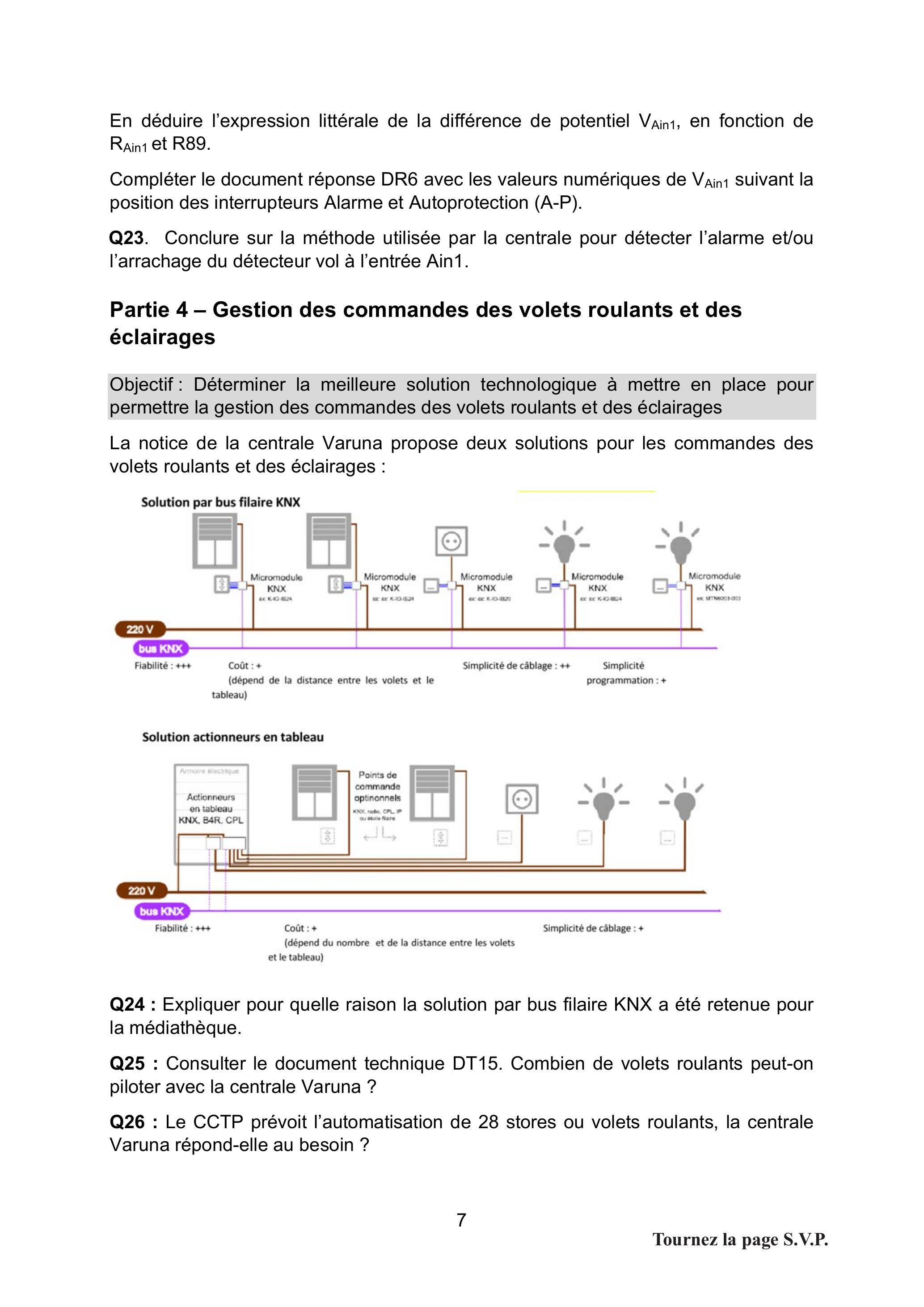

La notice de la centrale Varuna propose deux solutions pour les commandes des volets roulants et des éclairages :

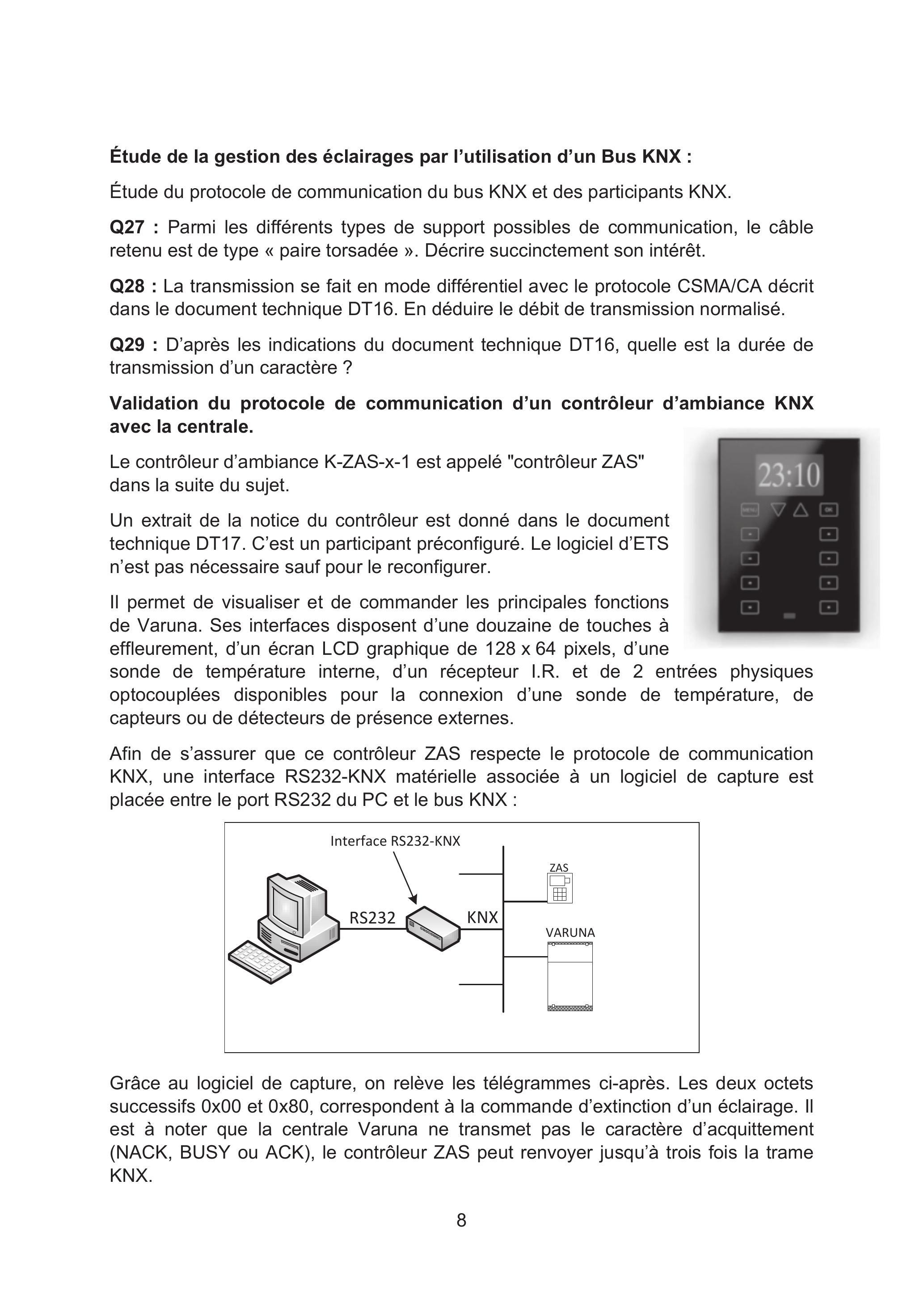

Étude de la gestion des éclairages par l'utilisation d'un Bus KNX :

Afin de s'assurer que ce contrôleur ZAS respecte le protocole de communication KNX, une interface RS232-KNX matérielle associée à un logiciel de capture est placée entre le port RS232 du PC et le bus KNX :

• a)Compléter le tableau du document de réponse DR7
• b)Justifier la valeur de la ligne 9
• c)En observant les lignes 10, 19 et 28. Que constate-t-on ?

# D:\KNX\SnifferTrameKNXHex\Debug\SnifferTrameKNXHex.exe
    Lecture du premier telegramme en hexadecimal dans le fichier tramesKNXHex -----
bc 11 c9 6d 6b e3 0 80 c 47 b5 9c 11 c9 6d 6b e3 0 80 c 47 95 9c
------- Extraction des differents champs du telegramme KNX en hexadecimal -----------
octet de controle : bc
adresse source : 11c9
adresse destinataire : 6d6b
adresse groupe ou physique, CR, Lg : e3
nombre octets data : 4
octet de securite : b5
-------------- Traitement des differents champs du telegramme KNX --------------------
octet de controle (bc) --> Emission normale, Priorite Basse
adresse source (11c9) --> 1/1/201 (Zone 1, Ligne 1, Participant 201)
adresse destinataire (6d6b) --> 13/5/107 (Principal 13, Median 5, Sous-groupe 107)
adresse groupe ou physique, CR, Lg (e3) --> @ de groupe, CR = 6, Lg = 4 octets
Donnees --> 0 80 c 47
nombres octets retenus pour le calcul du Checksum : 10 (bc 11 c9 6d 6b e3 0 80 c 47 )
Calcul du checksum --> b5 (recu : b5)
Appuyez sur une touche pour continuer...

• -tous les télégrammes KNX sont enregistrés dans un fichier nommé "tramesKNXHex" au format binaire ;
• -seul le premier des télégrammes enregistrés dans ce fichier "tramesKNXHex" est étudié ;
• -un télégramme KNX commence toujours par l'octet de contrôle ;

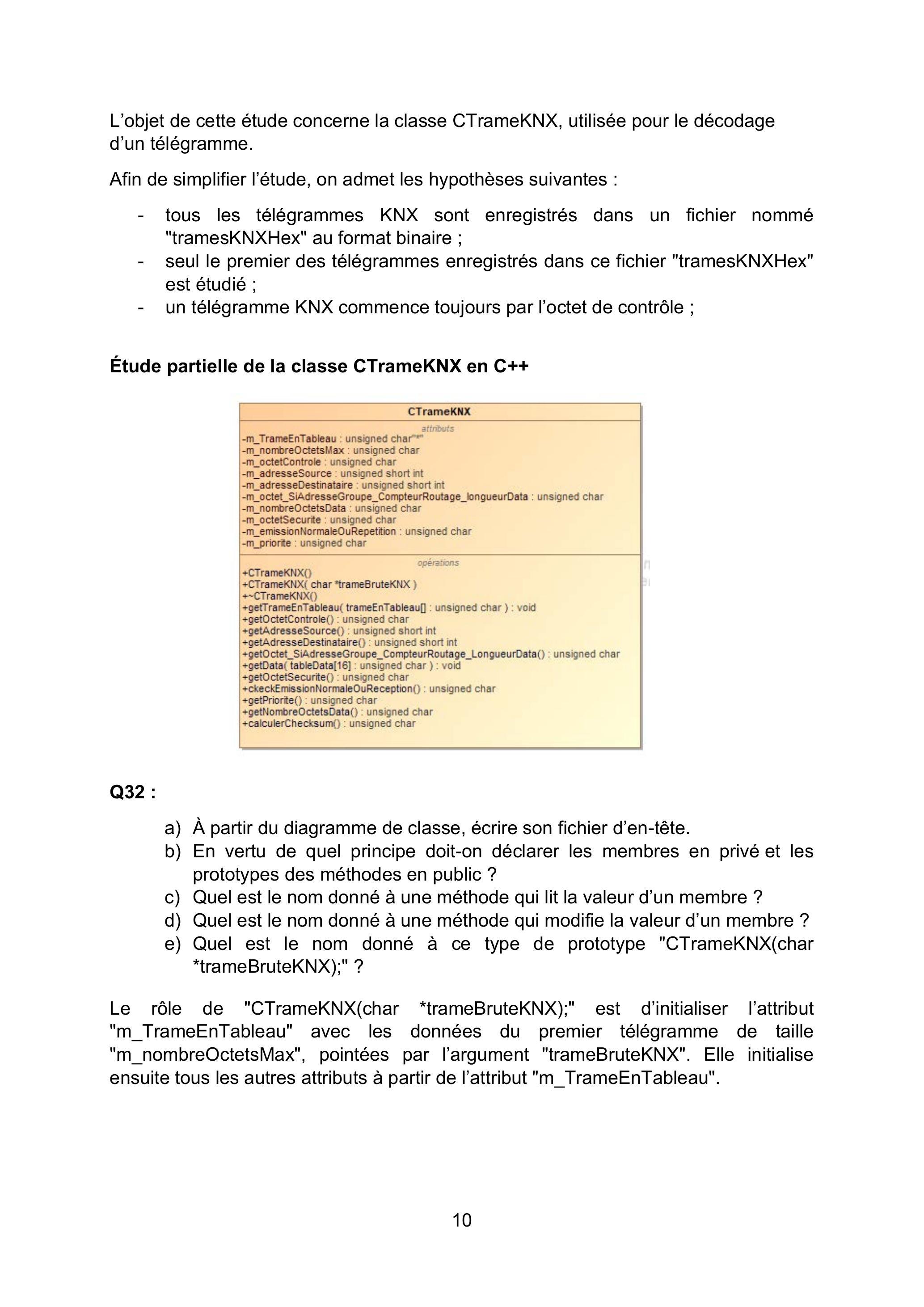

Étude partielle de la classe CTrameKNX en C++

• a)À partir du diagramme de classe, écrire son fichier d'en-tête.
• b)En vertu de quel principe doit-on déclarer les membres en privé et les prototypes des méthodes en public ?
• c)Quel est le nom donné à une méthode qui lit la valeur d'un membre ?
• d)Quel est le nom donné à une méthode qui modifie la valeur d'un membre ?
• e)Quel est le nom donné à ce type de prototype "CTrameKNX(char *trameBruteKNX);" ?

CTrameKNX::CTrameKNX(char *trameBruteKNX) : m_nombreOctetsMax(23)
{
    m_TrameEnTableau = new unsigned char[_____
    for (__) _;
    m_octetControle = m_TrameEnTableau[___];
    unsigned short int adresseSource;
    adresseSource = _ ;
    adresseSource += _ ;
    m_adresseSource = ___;
    unsigned short int adresseDestinataire;
    adresseDestinataire = _ ;
    adresseDestinataire += _ ;
    m_adresseDestinataire = _ ;
    m_octet_SiAdresseGroupe_CompteurRoutage_longueurData = ___;
    m_nombreOctetsData = _ ;
    m_octetSecurite = ___;
    m_emissionNormaleOuRepetition = ___ m_octetControle;
    m_priorite = _ m_octetControle;
}

unsigned char CTrameKNX::calculerChecksum()
{
    unsigned short resulatXOR(0), resultatXNOR(0);
    for (__)
    {
        resulatXOR ^=
    }
        ;
    return resultatXNOR;
}

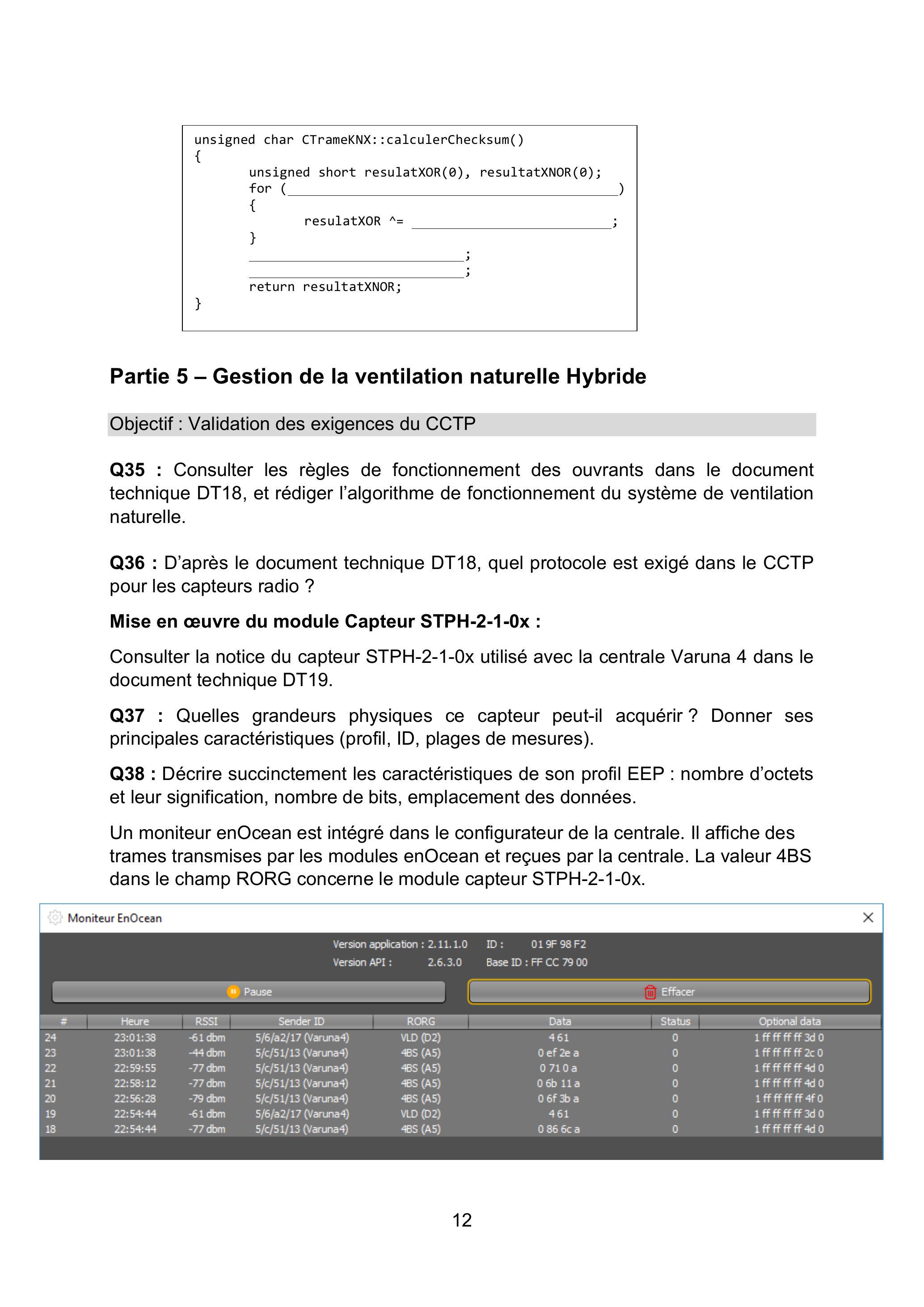

Partie 5 - Gestion de la ventilation naturelle Hybride

Un moniteur enOcean est intégré dans le configurateur de la centrale. Il affiche des trames transmises par les modules enOcean et reçues par la centrale. La valeur 4BS dans le champ RORG concerne le module capteur STPH-2-1-0x.

Partie 6 －Réseau Ethernet et vidéo surveillance

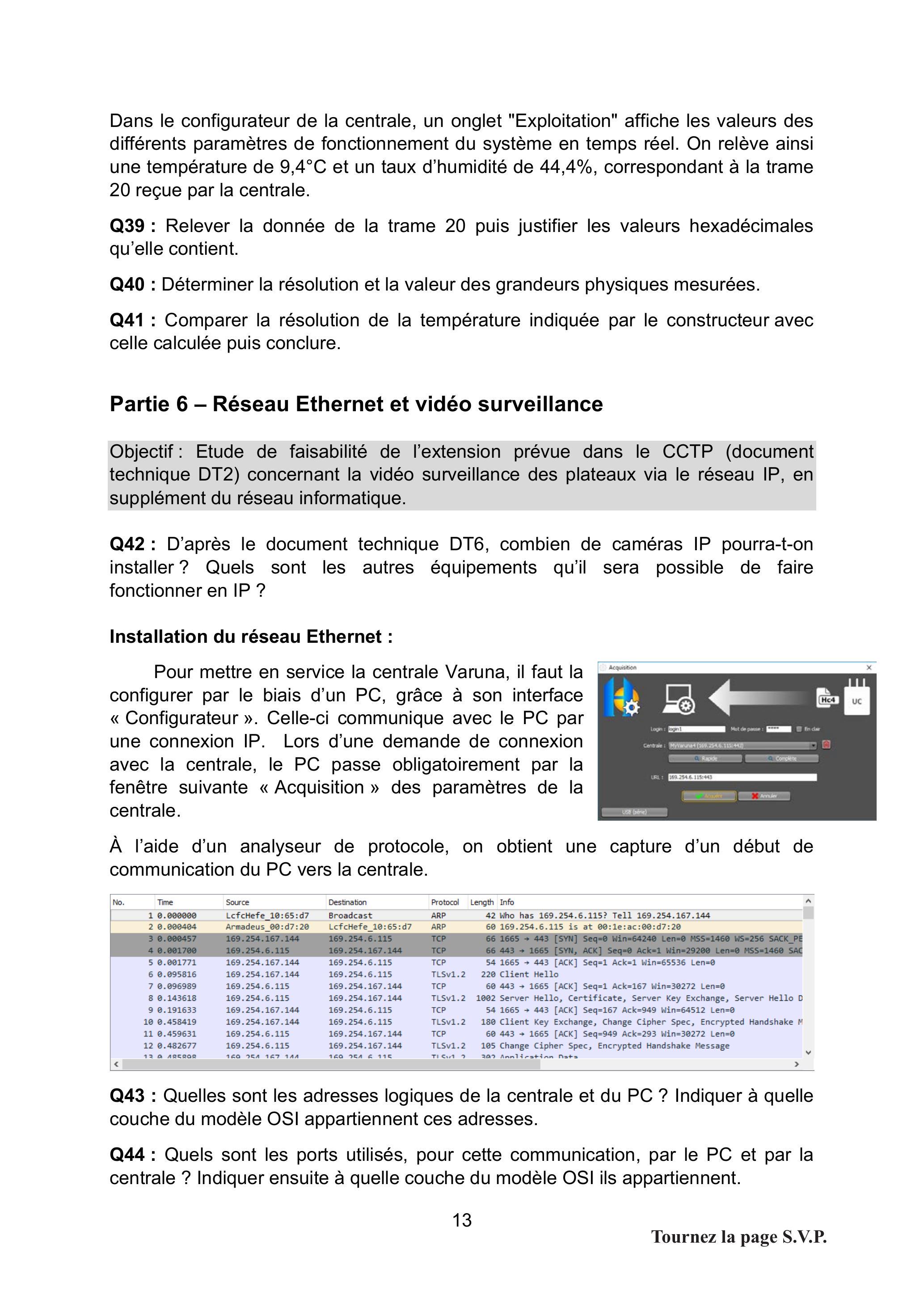

Installation du réseau Ethernet ：

Pour mettre en service la centrale Varuna，il faut la configurer par le biais d＇un PC，grâce à son interface « Configurateur »．Celle－ci communique avec le PC par une connexion IP．Lors d＇une demande de connexion avec la centrale，le PC passe obligatoirement par la fenêtre suivante « Acquisition » des paramètres de la centrale．

0000 00 1e ac 00 d7 20 68 f7 28 10 65 d7 08 00 45 00
0010 00 54 34 ac 40 00 40 06 00 00 a9 fe a7 90 a9 fe
0020 06 73 06 81 01 bb 29 65 2f 1c 8b b8 96 15 50 18
0030 00 fb 02 47 00 00 17 03 03 00 27 00 00 00 00 00
0040 00 00 03 83 20 e4 54 d0 f6 1c f9 e2 86 19 f1 3f
0050 2a bb c1 80 7d 74 dd 71 27 74 ef 7a 7c fb e3 6b
0060 74 57

Déploiement :

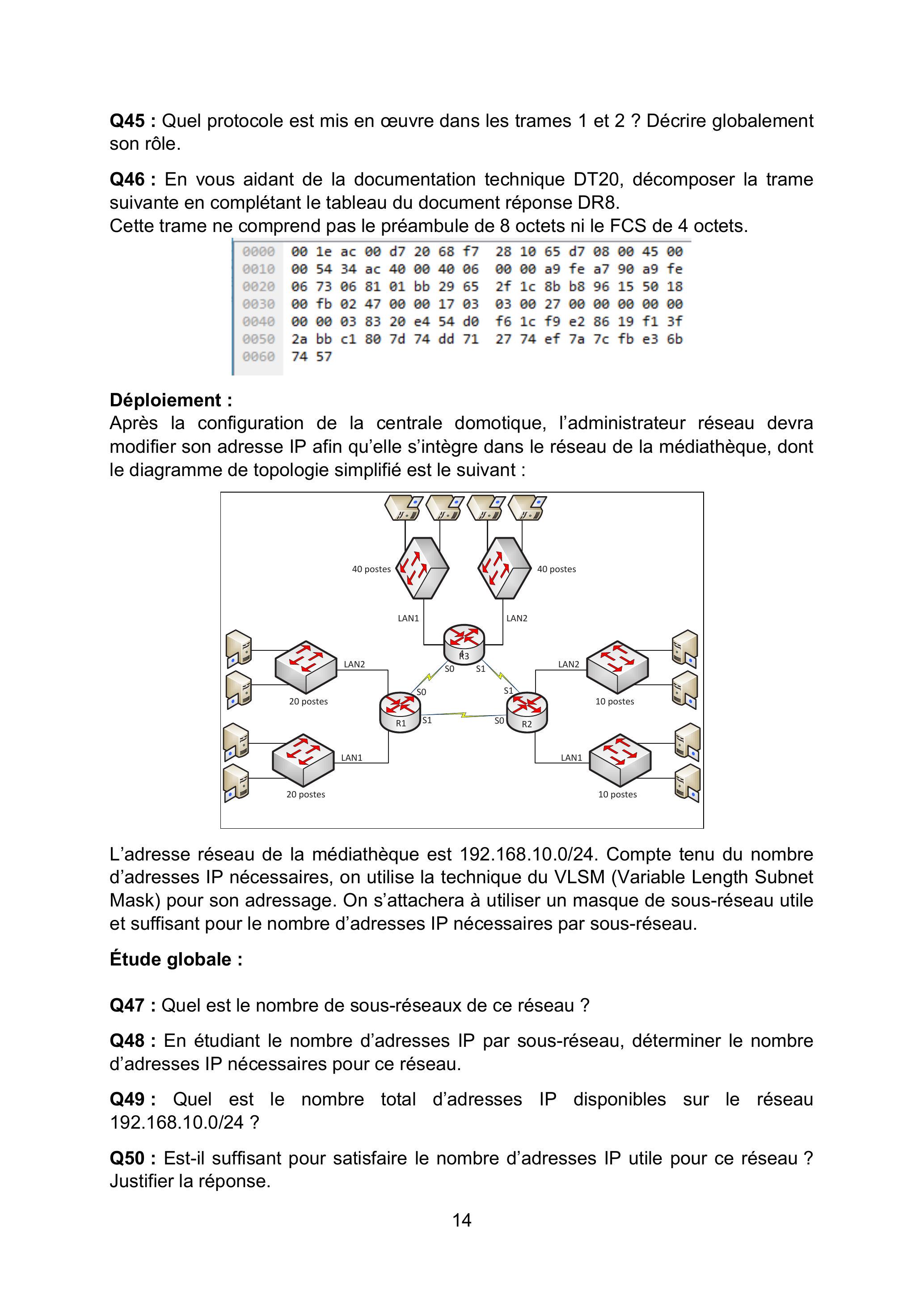

Après la configuration de la centrale domotique, l'administrateur réseau devra modifier son adresse IP afin qu'elle s'intègre dans le réseau de la médiathèque, dont le diagramme de topologie simplifié est le suivant :

Étude de l'adressage des sous réseaux du routeur R3

Adressage des sous-réseaux entre les routeurs :

Partie 7 - Services pour les usagers

Gestion des livres et des disques de la médiathèque dans une base de données :

Partie 8 - Synthèse

• Une GTB permet de :
• -Visualiser : c'est le rôle de la supervision dont les interfaces opérateur doivent être intuitives et ergonomiques.
• -Exploiter les informations : analyser et comprendre les interactions entre les équipements, pour cela les informations sont hiérarchisées en fonction de leur criticité.
• -Alerter en temps réel: le système est à l'écoute permanente des équipements supervisés et traite les informations pour les afficher, les imprimer et les transférer vers des éventuelles astreintes.
• -Sécuriser : pour accéder aux informations, différents profils utilisateurs sont créés en fonction du métier, du rôle et de la criticité des données.
• -Maîtriser : pour piloter les installations techniques et optimiser la consommation énergétique, le système doit fournir des outils pour suivre, commander, réguler et optimiser en temps réel le comportement de l'installation.
• -Capitaliser : pour un traitement différé, les informations sont archivées, et les actions tracées pour une utilisation optimale

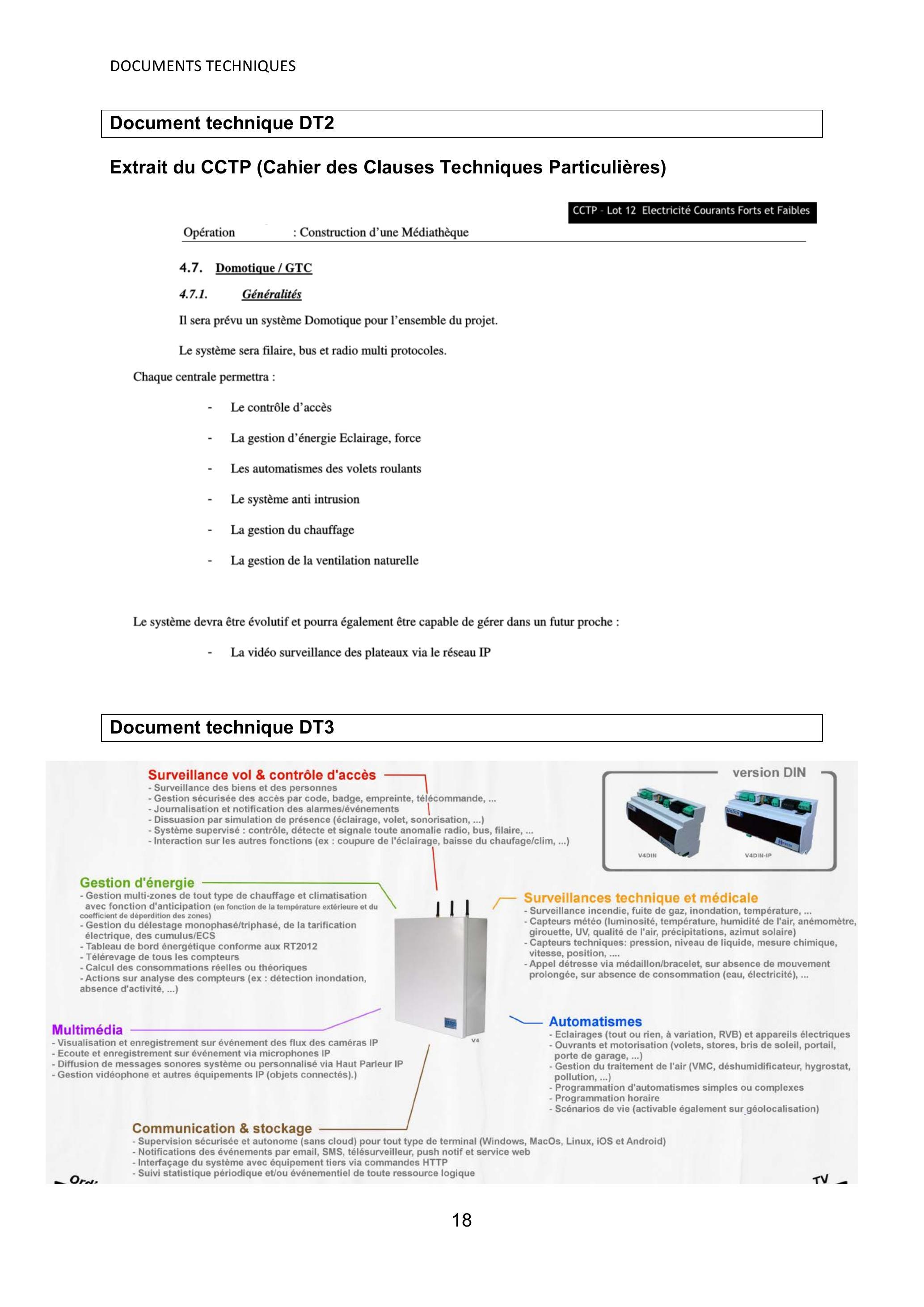

Document technique DT2

Extrait du CCTP (Cahier des Clauses Techniques Particulières)

• -Le contrôle d'accès
• -La gestion d'énergie Eclairage, force
• -Les automatismes des volets roulants
• -Le système anti intrusion
• -La gestion du chauffage
• -La gestion de la ventilation naturelle

• -La vidéo surveillance des plateaux via le réseau IP

Document technique DT3

• -Surveillance des biens et des personnes
• -Gestion sécurisée des accès par code, badge, empreinte, télécommande, ...
• -Journalisation et notification des alarmes/événements
• -Dissuasion par simulation de présence (éclairage, volet, sonorisation, ...)
• -Système supervisé : contrôle, détecte et signale toute anomalie radio, bus, filaire, ...
• -Interaction sur les autres fonctions (ex : coupure de l'éclairage, baisse du chaufage/clim, ...)

• -Gestion multi-zones de tout type de chauffage et climatisation avec fonction d'anticipation (en fonction de la température extérieure et du coefficient de déperdition des zones)

• -Survellance incendie, fuite de gaz, inondation, temperature, ...
• -Gestion du délestage monophasé/triphasé, de la tarification électrique, des cumulus/ECS
• -Capteurs météo (luminosité, température, humidité de l'air, anémomètre, girouette, UV, qualité de l'air, précipitations, azimut solaire)
• -Tableau de bord énergétique conforme aux RT2012
• -Télérevage de tous les compteurs
• -Capteurs techniques: pression, niveau de liquide, mesure chimique, vitesse, position, ....
• -Calcul des consommations réelles ou théoriques
• -Actions sur analyse des compteurs (ex : détection inondation, absence d'activité, ...)
• -Appel détresse via médaillon/bracelet, sur absence de mouvement prolongée, sur absence de consommation (eau, électricité), ...

• -Visualisation et enregistrement sur événement des flux des caméras IP
• -Eclairages (tout ou rien, à variation, RVB) et appareils électriques
• -Ecoute et enregistrement sur événement via microphones IP
• -Ouvrants et motorisation (volets, stores, bris de soleil, portail, porte de garage, ...)
• -Diffusion de messages sonores système ou personnalisé via Haut Parleur IP
• -Gestion vidéophone et autres équipements IP (objets connectés).)
• -Gestion du traitement de l'air (VMC, déshumidificateur, hygrostat, pollution, ...)
• -Programmation d'automatismes simples ou complexes
• -Scénarios de vie (activable également sur géolocalisation)

Communication & stockage

• -Programmation horaire
• -Supervision sécurisée et autonome (sans cloud) pour tout type de terminal (Windows, MacOs, Linux, iOS et Android)
• -Notifications des événements par email, SMS, télésurveilleur, push notif et service web
• -Interfaçage du système avec équipement tiers via commandes HTTP
• -Suivi statistique périodique et/ou événementiel de toute ressource logique

Document technique DT4

Document technique DT5

Document technique DT7

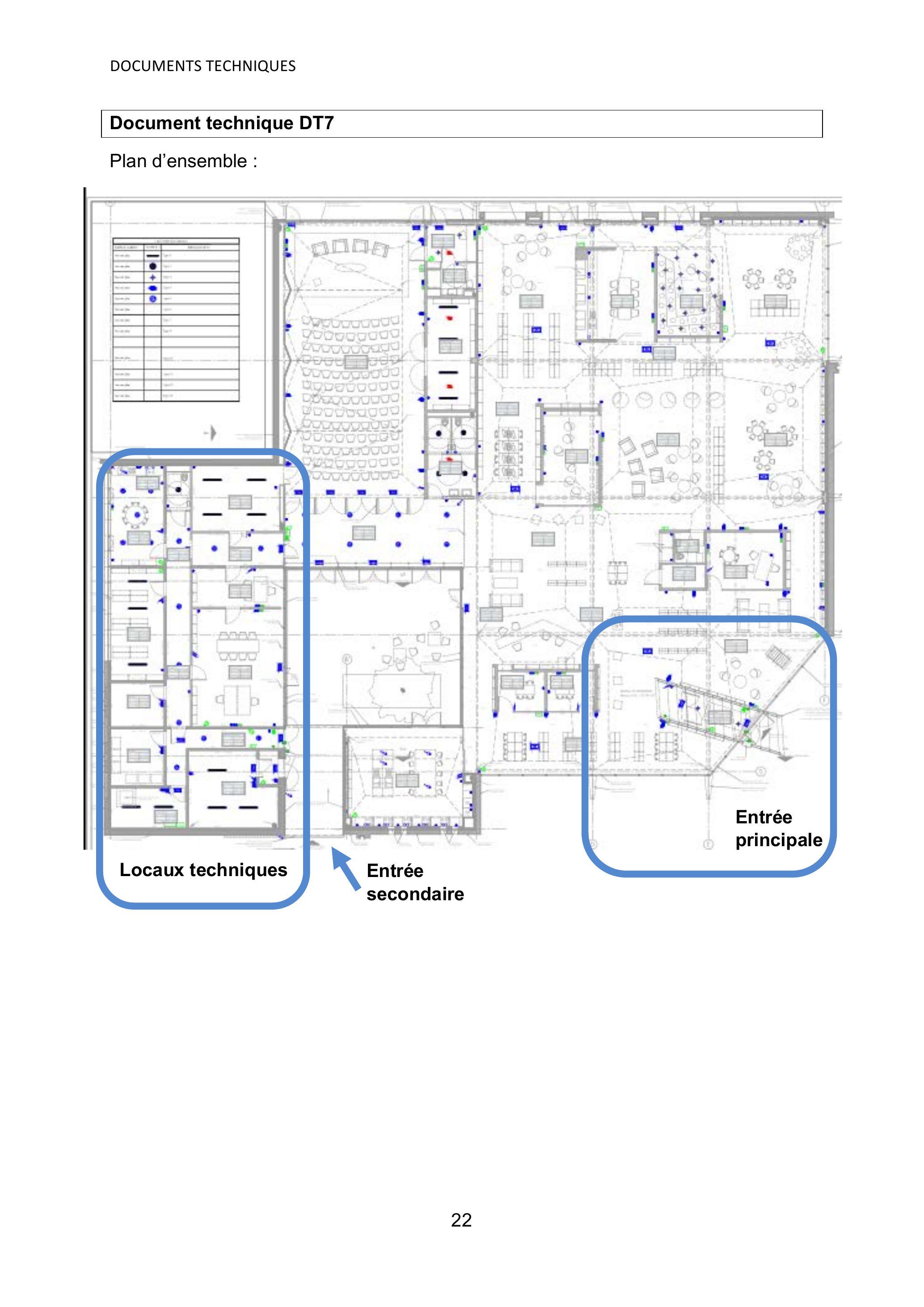

Plan d'ensemble :

Document technique DT8

Document technique DT9

Document technique DT10

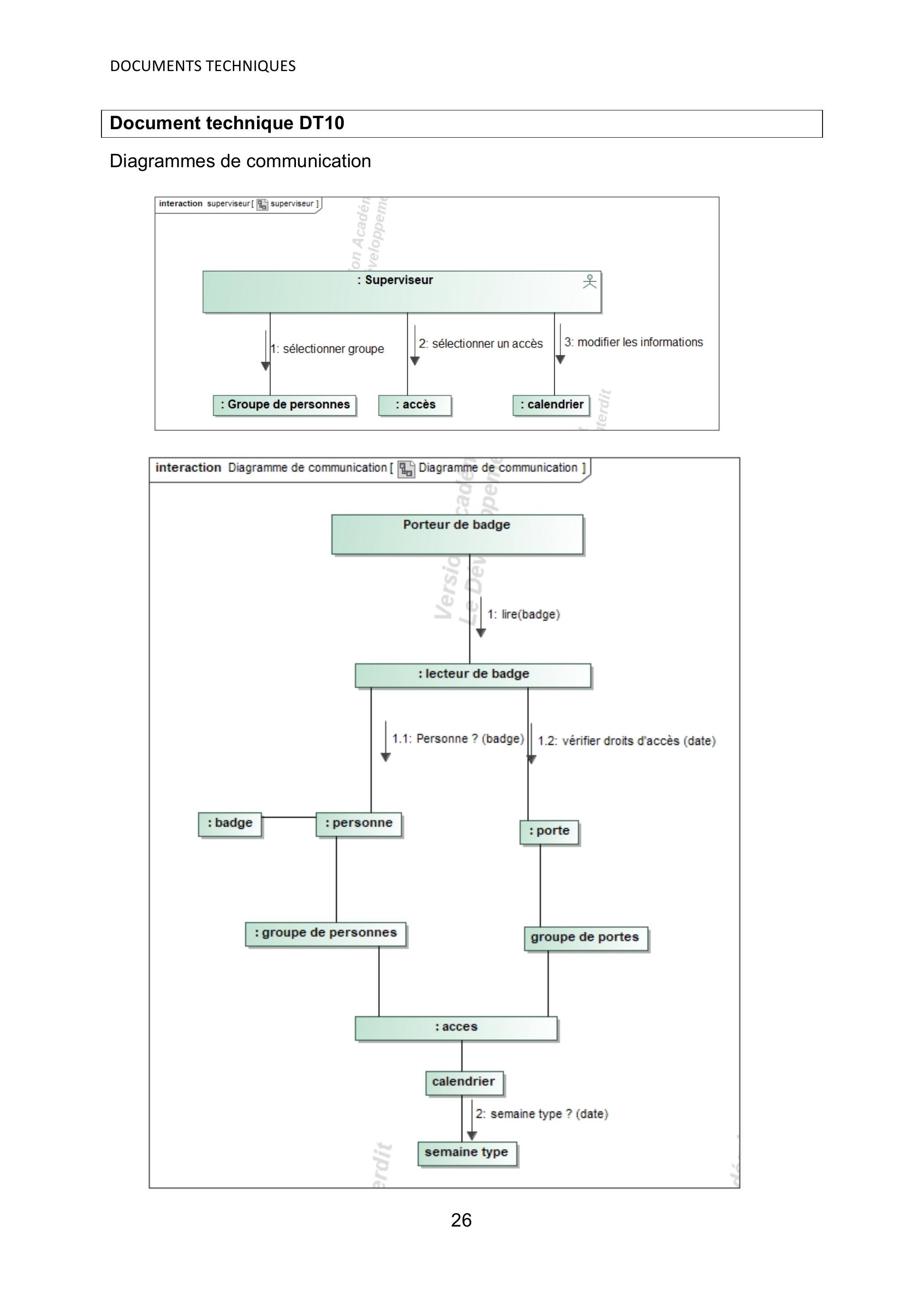

Diagrammes de communication

Document technique DT11

Annexes

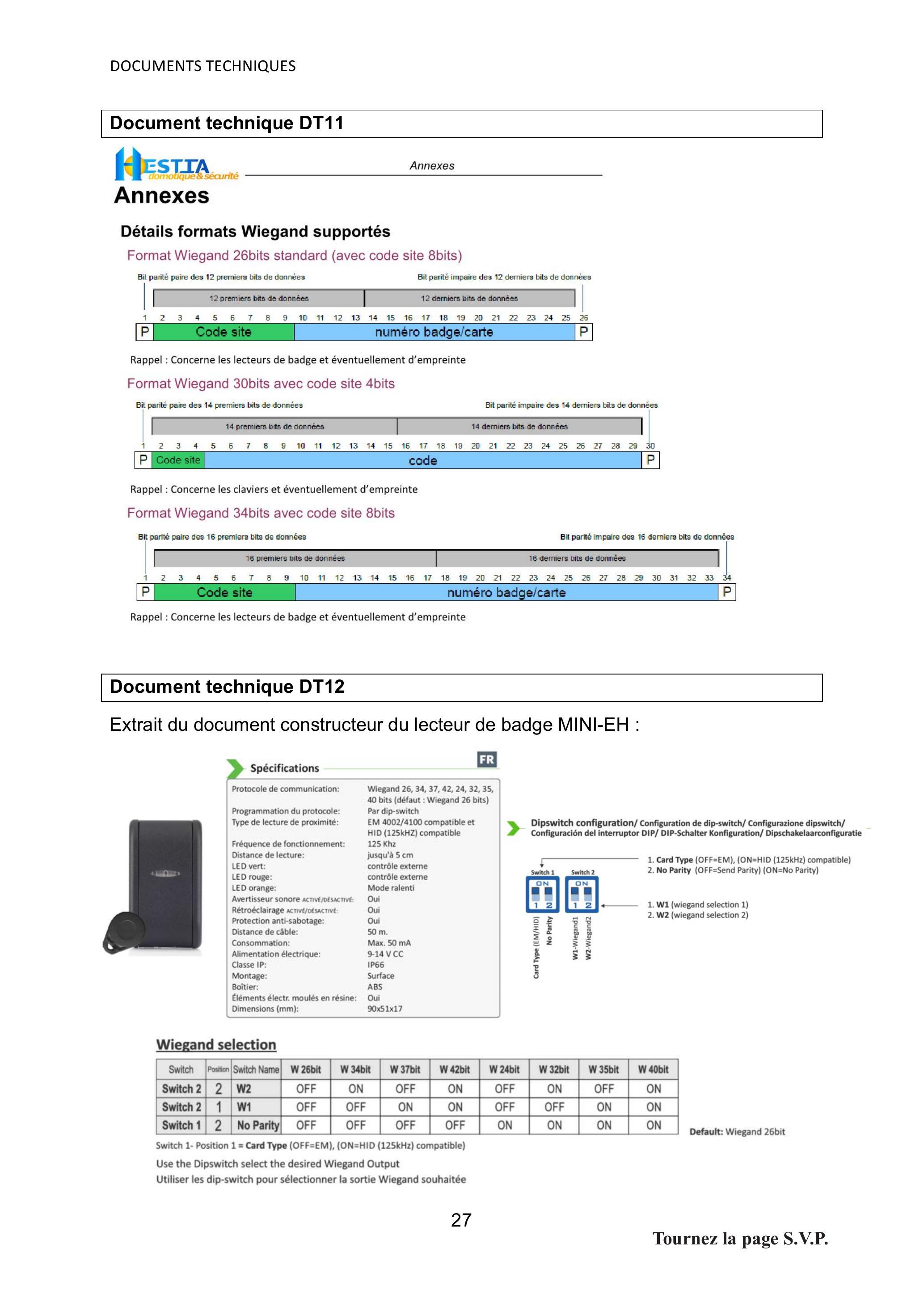

Détails formats Wiegand supportés
Format Wiegand 26bits standard (avec code site 8bits)

Rappel : Concerne les lecteurs de badge et éventuellement d'empreinte
Format Wiegand 30bits avec code site 4bits

Rappel : Concerne les claviers et éventuellement d'empreinte
Format Wiegand 34bits avec code site 8bits

Document technique DT12

Extrait du document constructeur du lecteur de badge MINI-EH :

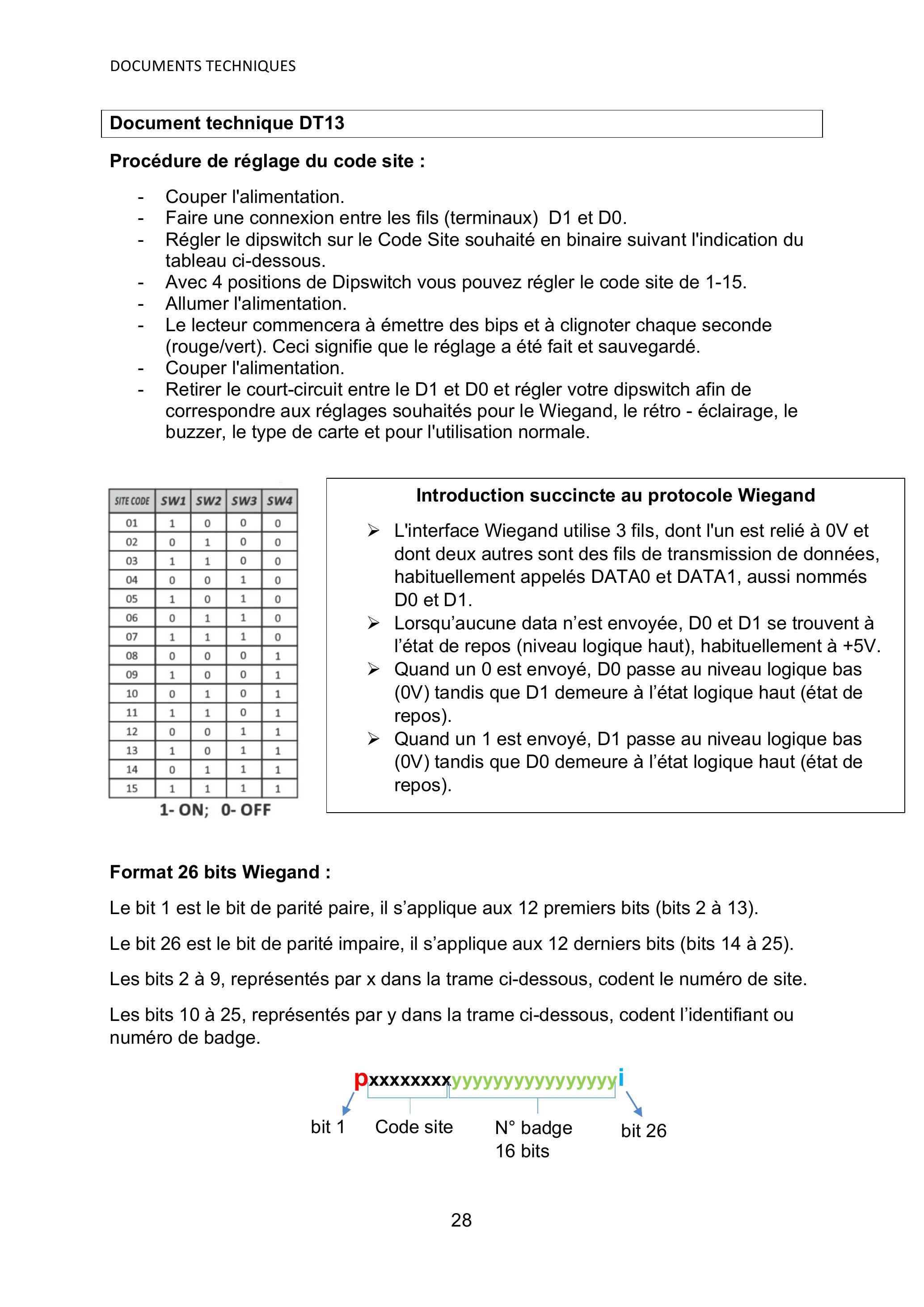

• -Couper l'alimentation.
• -Faire une connexion entre les fils (terminaux) D1 et D0.
• -Régler le dipswitch sur le Code Site souhaité en binaire suivant l'indication du tableau ci-dessous.
• -Avec 4 positions de Dipswitch vous pouvez régler le code site de 1-15.
• -Allumer l'alimentation.
• -Le lecteur commencera à émettre des bips et à clignoter chaque seconde (rouge/vert). Ceci signifie que le réglage a été fait et sauvegardé.
• -Couper l'alimentation.
• -Retirer le court-circuit entre le D1 et D0 et régler votre dipswitch afin de correspondre aux réglages souhaités pour le Wiegand, le rétro - éclairage, le buzzer, le type de carte et pour l'utilisation normale.

• -L'interface Wiegand utilise 3 fils, dont l'un est relié à 0V et dont deux autres sont des fils de transmission de données, habituellement appelés DATA0 et DATA1, aussi nommés D0 et D1.
• -Lorsqu'aucune data n'est envoyée, D0 et D1 se trouvent à l'état de repos (niveau logique haut), habituellement à +5 V .
• -Quand un 0 est envoyé, D0 passe au niveau logique bas (0V) tandis que D1 demeure à l'état logique haut (état de repos).
• -Quand un 1 est envoyé, D1 passe au niveau logique bas (0V) tandis que D0 demeure à l'état logique haut (état de repos).

Format 26 bits Wiegand :
Le bit 1 est le bit de parité paire, il s'applique aux 12 premiers bits (bits 2 à 13 ).
Le bit 26 est le bit de parité impaire, il s'applique aux 12 derniers bits (bits 14 à 25 ).
Les bits 2 à 9, représentés par x dans la trame ci-dessous, codent le numéro de site.
Les bits 10 à 25, représentés par y dans la trame ci-dessous, codent l'identifiant ou numéro de badge.

Document technique DT14

CENTRALE VARUNA 4

Alarme anti-intrusion :

Document technique DT15

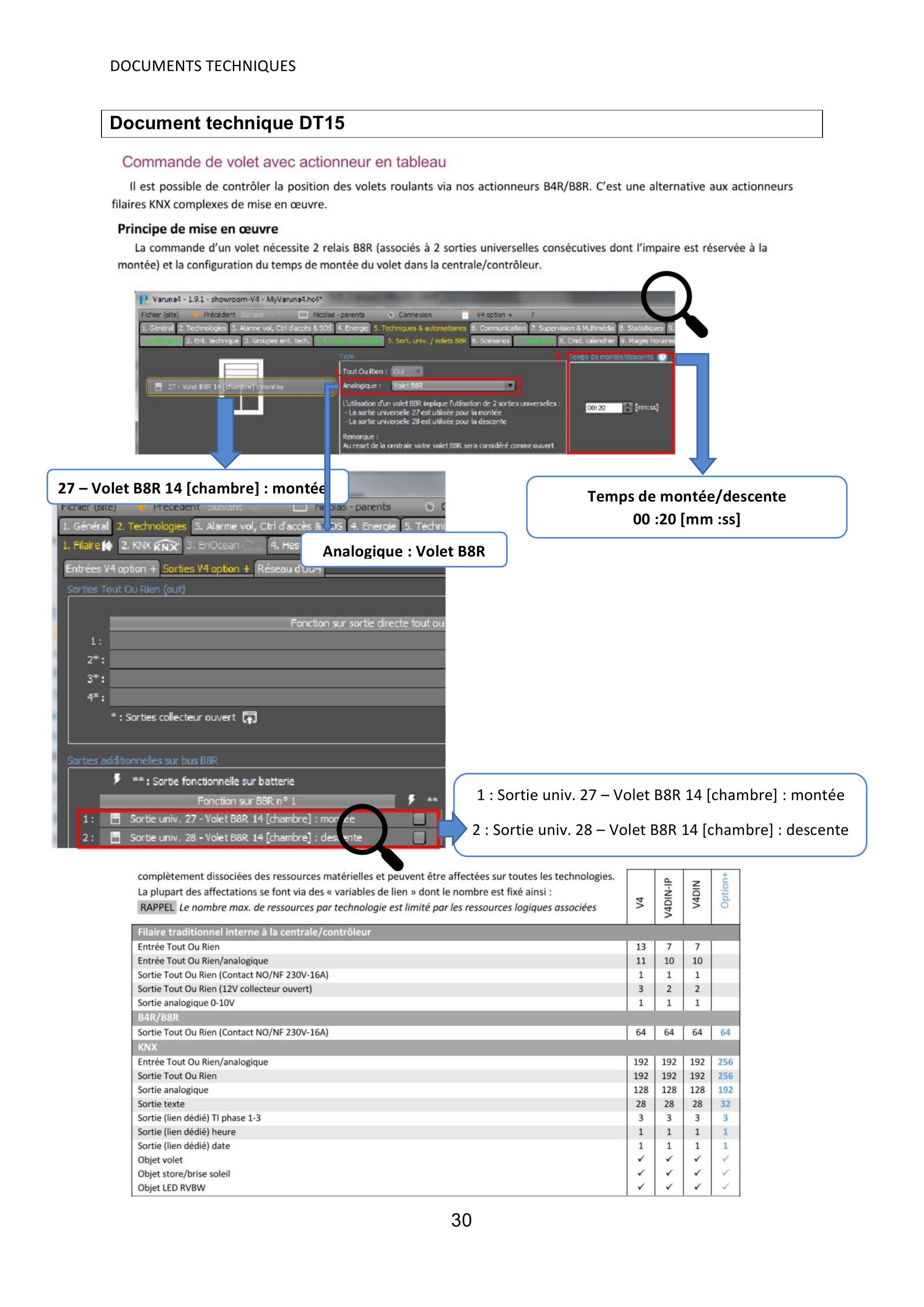

Principe de mise en œuvre
La commande d'un volet nécessite 2 relais B8R (associés à 2 sorties universelles consécutives dont l'impaire est réservée à la montée) et la configuration du temps de montée du volet dans la centrale/contrôleur.

Document technique DT16

Source : http://www.sigma-tec.fr/domotique/ ; http://stielec.ac-aix-marseille.fr/

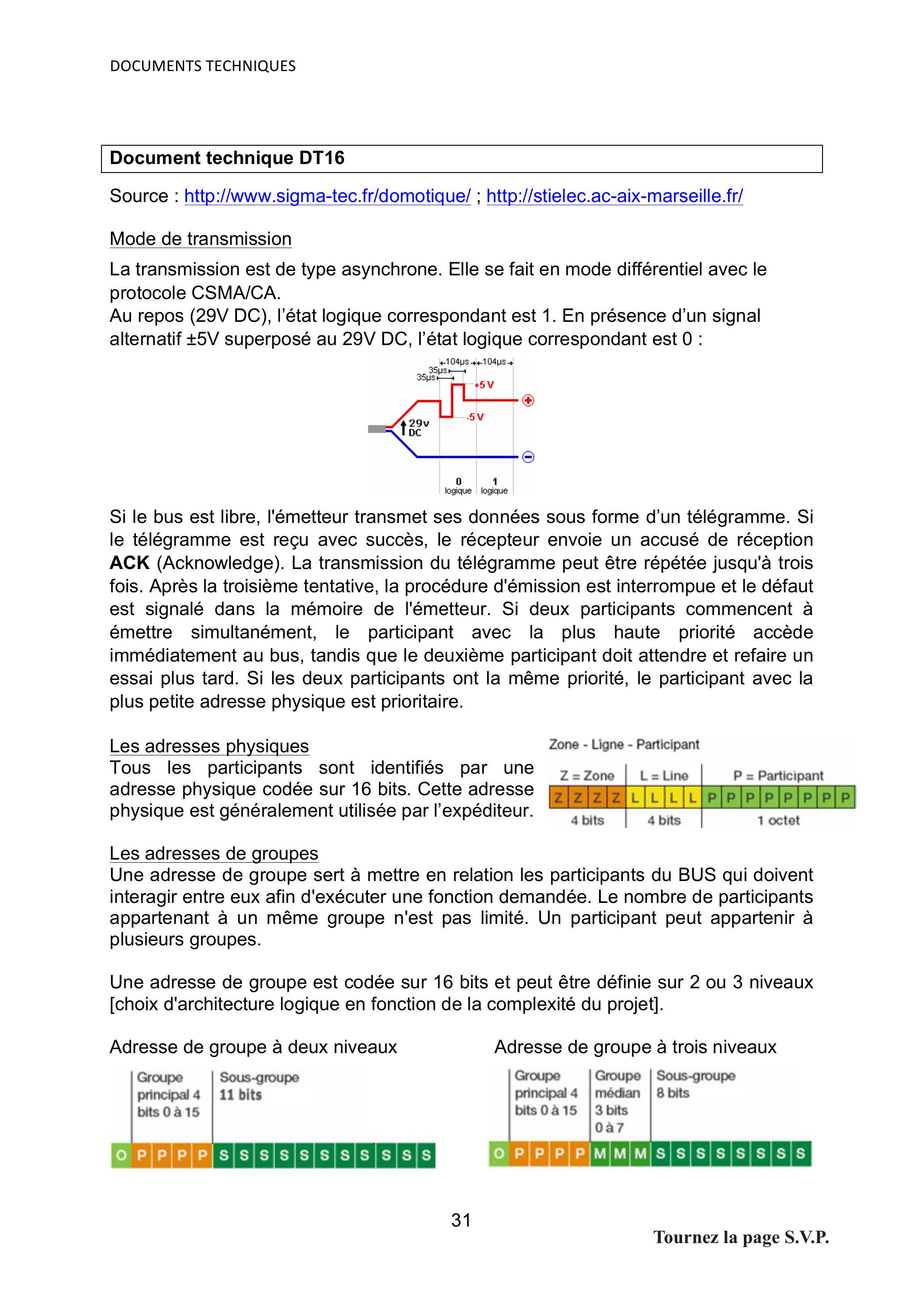

Mode de transmission
La transmission est de type asynchrone. Elle se fait en mode différentiel avec le protocole CSMA/CA.
Au repos (29V DC), l'état logique correspondant est 1. En présence d'un signal alternatif ± 5 V superposé au 29 V DC, l'état logique correspondant est 0 :

Si le bus est libre, l'émetteur transmet ses données sous forme d'un télégramme. Si le télégramme est reçu avec succès, le récepteur envoie un accusé de réception ACK (Acknowledge). La transmission du télégramme peut être répétée jusqu'à trois fois. Après la troisième tentative, la procédure d'émission est interrompue et le défaut est signalé dans la mémoire de l'émetteur. Si deux participants commencent à émettre simultanément, le participant avec la plus haute priorité accède immédiatement au bus, tandis que le deuxième participant doit attendre et refaire un essai plus tard. Si les deux participants ont la même priorité, le participant avec la plus petite adresse physique est prioritaire.

Les adresses physiques
Tous les participants sont identifiés par une adresse physique codée sur 16 bits. Cette adresse physique est généralement utilisée par l'expéditeur.

Adresse de groupe à deux niveaux

Adresse de groupe à trois niveaux

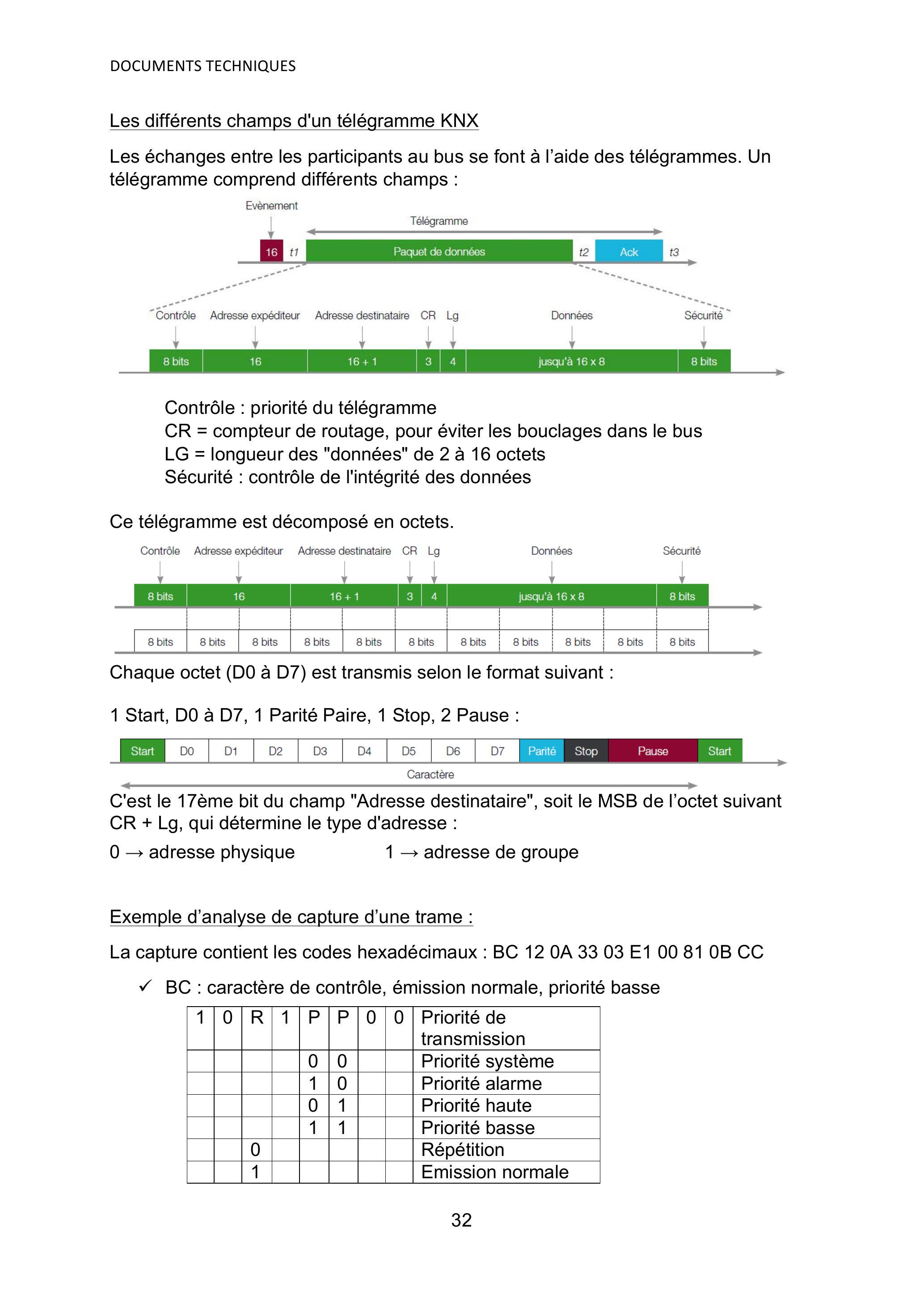

Les différents champs d'un télégramme KNX
Les échanges entre les participants au bus se font à l'aide des télégrammes. Un télégramme comprend différents champs :

Contrôle : priorité du télégramme
CR = compteur de routage, pour éviter les bouclages dans le bus
LG = longueur des "données" de 2 à 16 octets
Sécurité : contrôle de l'intégrité des données
Ce télégramme est décomposé en octets.

Chaque octet (D0 à D7) est transmis selon le format suivant :
1 Start, D0 à D7, 1 Parité Paire, 1 Stop, 2 Pause :

C'est le 17ème bit du champ "Adresse destinataire", soit le MSB de l'octet suivant CR + Lg, qui détermine le type d'adresse :
0 → adresse physique 1 → adresse de groupe

• ✓
  BC : caractère de contrôle, émission normale, priorité basse

  1	0	R	1	P	P	0	0	Priorité de transmission
  				0	0			Priorité système
  				1	0			Priorité alarme
  				0	1			Priorité haute
  				1	1			Priorité basse
  		0						Répétition
  		1						Emission normale

• ✓12 0A : adresse physique de l'expéditeur zone 1, ligne 2, participant 10
• ✓
  3303 : adresse du destinataire (lampe L4) le bit fort du caractère suivant (E1) est 1, donc cette adresse est une adresse de groupe 0011001100000011 qui correspond à 6.771 sur 2 niveaux 0011001100000011 qui correspond à 6.3.3 sur 3 niveaux

  	Adresse	sur 2 niveaux	sur 3 niveaux
  L1	3300	6.768	6.3.0
  L2	3301	6.769	6.3.1
  L3	3302	6.770	6.3.2
  L4	3303	6.771	6.3.3

• ✓E1 : 11100001
  • 1: l'adresse du destinataire est une adresse de groupe (déjà vu au-dessus)
  • 110: compteur de routage = 6
  • 0001: longueur de la donnée = 1, soit 2 octets
• ✓0081 : donnée qui correspond à l'allumage de L4 (00 80 correspond à l'extinction)
• ✓
  OB : octet de sécurité calculé en parité impaire (OB donne 0000 1011)

  BC	1	0	1	1	1	1	0	0
  12	0	0	0	1	0	0	1	0
  0A	0	0	0	0	1	0	1	0
  33	0	0	1	1	0	0	1	1
  03	0	0	0	0	0	0	1	1
  E1	1	1	1	0	0	0	0	1
  00	0	0	0	0	0	0	0	0
  81	1	0	0	0	0	0	0	1
  nombre de 1	3	1	3	3	2	1	4	4
  octet de sécurité	0	0	0	0	1	0	1	1

• ✓
  CC : caractère d'acquittement correspondant à une réception correcte

  0	0	0	0	1	1	0	0	NAK (réception incorrecte)	0C
  1	1	0	0	0	0	0	0	BUSY (occupé)	C0
  1	1	0	0	1	1	0	0	ACK (réception correcte)	CC

Document technique DT17

Adresses KNX préconfigurées du Contrôleur d'ambiance K-ZAS-x-1 :

• -13/5/100 : mode d'énergie (pour les zones concernées parmi les 16 zones), Hiver -> envoi 1, Eté -> envoi 0
• -13/5/101 : mode absence prolongée (pour les zones concernées parmi les 16 zones), Oui -> envoi 1, Non -> envoi 0
• -13/5/135 : état de la Partition 1 (périmétrique) 1 pour Surveillée, 0 pour Non Surveillée
• -13/5/103 : consommation (phase 1) de l'installation en A
• -13/5/104 : température extérieure en °C
• -13/5/105 : présence d'au moins une alarme (label 11*) -> envoi 1, plus d'alarme -> 0
• -13/5/106 : heure de la centrale, envoyée toutes les minutes par cette dernière
• -13/5/102 : état et commande de la dérogation de la zone d'énergie 1 (0 : Auto, 1 : Absence, 2 : Présence, 3 : Confort)
• -13/5/107 : température sonde du ZAS zone 1, envoi au changement de température d'au moins 0,2° et toutes les 15mn
• -13/5/108 : E2, sonde température externe, envoi au changement de température d'au moins 0,2° et pas d'envoi périodique
• -13/5/109 : E1, détecteur de mouvement KNX-DetectZ, envoi un 1 si mouvement puis un 0 après 2s
• -13/5/110 : commande TOR de l'éclairage 1, envoi 1/0 à l'alternat (universelle 11* dans la centrale)
• -13/5/111 : commande TOR de l'éclairage 2, envoi 1/0 à l'alternat (universelle 12* dans la centrale)
• -13/5/112 : commande TOR de l'appareil 1, envoi 1/0 à l'alternat (universelle 13* dans la centrale)
• -13/5/113 : commande et Retour d'Etat TOR du volet(s) 1, envoi 1/0 à l'alternat (volet B8R 11* dans la centrale)
• -13/5/114 : commande et Retour d'Etat TOR du volet(s) 2, envoi 1/0 à l'alternat (volet B8R 12* dans la centrale)
• -13/5/115 : commande TOR de tous les volets (centralisation), envoi 1/0 à l'alternat (technique 14* dans la centrale)
• -13/5/116 : lancement du scénario 11* (Départ) de la centrale, envoi 1 à chaque pression du bouton
• -13/5/117 : lancement du scénario 12* (Retour) de la centrale, envoi 1 à chaque pression du bouton
• -13/5/118 : lancement du scénario 13* (Nuit) de la centrale, envoi 1 à chaque pression du bouton
• -13/5/119 : lancement du scénario 14* (Annexe) de la centrale, envoi 1 à chaque pression du bouton
• -13/5/120 : lancement du scénario 15* (Acquittement) de la centrale, envoi 1 à chaque pression du bouton
• -13/5/121 : lancement alarme SOS utilisateur 1^∗ de la centrale, envoi 1 à chaque pression du bouton
• -13/5/122 : commande et Retour d'Etat analogique en variation de l'éclairage 1 (universelle 11* dans la centrale)
• -13/5/123 : commande et Retour d'Etat analogique en variation de l'éclairage 2 (universelle 12* dans la centrale)
• -13/5/124 : commande et Retour d'Etat analogique en variation du volet(s) 1 (volet B8R 11* dans la centrale)
• -13/5/125 : commande et Retour d'Etat analogique en variation du volet(s) 2 (volet B8R 12* dans la centrale)
• -13/5/126 : adresse de lancement du scénario 20 (touche S1 de la télécommande IR) au scénario 25 (touche S6)
• -13/5/127 : envoi 1/0 à l'alternat sur cette adresse via la touche F1 de la télécommande IR (technique 15 dans la centrale)
• -13/5/128 : envoi 1/0 à l'alternat sur cette adresse via la touche F2 de la télécommande IR (technique 16 dans la centrale)
• -13/5/129 : clignotement de toutes les Leds pendant 15s sur réception d'un 1 à cette adresse (envoyé par la centrale)
• -13/5/130 : blocage de l'écran sur réception d'un 1 à cette adresse (envoyé par la centrale)
• -13/5/131 : texte dynamique « dernière alarme vol» via les « Labels logiques de la centrale » (voir ci-dessous)
• -13/5/132 : texte dynamique « dernière alarme technique» via les « Labels logiques » (voir ci-dessous)
• -13/5/133 : texte dynamique « état dernière boucle », affiche l'état (ouvert/fermé) du dernier détecteur modifié
• -13/5/134 : texte dynamique « Tarif EDF », affiche l'état du tarif EDF en cours (Heure Creuse/Heure Pleine)
• -13/5/135 : état de la partition 1 (périmétrique) de la centrale (0 : Non Surveillée, 1 : Surveillée)

• : indice par défaut du fichier exemple (ZAS1.hc4), peut-être modifié dans le configurateur

• -Label 1 : Alarme Partition 1
• -Label 4 : Alarme Incendie
• -Label 7 : Manque/Retour Secteur
• -Label 10 : Alarme Divers (Autres)
• -Label 2 : Alarme Partition 2
• -Label 5 : Alarme Inondation
• -Label 8 : Alarme Batterie Basse
• -Label 11 : Au moins une alarme
• -Label 3 : Alarme Partion 3
• -Label 6 : Alarme Fuite de Gaz
• -Label 9 : Alarme SOS
• -Label 12 : Tarif Nuit(1)/Jour(0)

• -un exemple de fichier de paramétrage (ZAS1.hc4) de la centrale qui peut servir de base pour votre paramétrage. Toutes les fonctions du ZAS n^∘1 y sont paramétrées, vous pourrez facilement adapter ce fichier à votre installation. Nous vous rappelons que le logiciel ETS n'est pas nécessaire côté centrale, tout se fait dans le « Configurateur ».
• -les fichiers d'importation ETS 5 des 2 ZAS préconfigurés (ETS est nécessaire pour modifier le paramétrage du ZAS).

Document technique DT18

Extrait du CCTP :

4.8. Ventilation naturelle Hybride

4.8.1. Généralité

4.8.2. Descriptif du système

4.8.5. Gestion de la Ventilation Naturelle

• -Pluie
• -Vitesse du Vent
• -Température extérieure
• -Température intérieure de la zone

• -Free cooling
• -Night cooling
• -Ouverture manuelle

• -Free cooling : rafraichissement journalier
• -Night cooling : rafraichissement nocturne
• -Synchronisation avec le système de chauffage / climatisation
• -Synchronisation avec le système de désenfumage
• -Programme horaire hebdomadaire et calendrier annuel associés à la fonction de Free cooling / Night cooling

• Durant la mi- saison chaude : « SI [(Température intérieure zone > 25°C) ET (Température intérieure zone > Température extérieure)] ALORS [(Ouverture de 100% des ouvrants de façade de la zone considérée sauf ceux des fenêtres de préchauffage) ET (Ouverture de 100% des ouvrants en toiture)] »
• Durant l'hiver et la mi- saison froide : « SI [(Température extérieure zone < 10°C) ET (Température intérieure zone < 20°C)] ALORS [(Ouverture de 100% des ouvrants de façade de la zone considérée sauf ceux qui n'appartiennent pas aux fenêtres de préchauffage) ET (Ouverture de 50% des ouvrants en toiture)] »
• Durant la période d'occupation annuelle : « SI [Taux de CO_2 > seuil limite] ALORS [enclenchement de l'extraction mécanique] JUSQU'A CE QUE [le Taux de CO_2 redevienne inférieur au (seuil limite - 50%)] »

4.8.8. Sonde d'ambiance radio

Document technique DT19

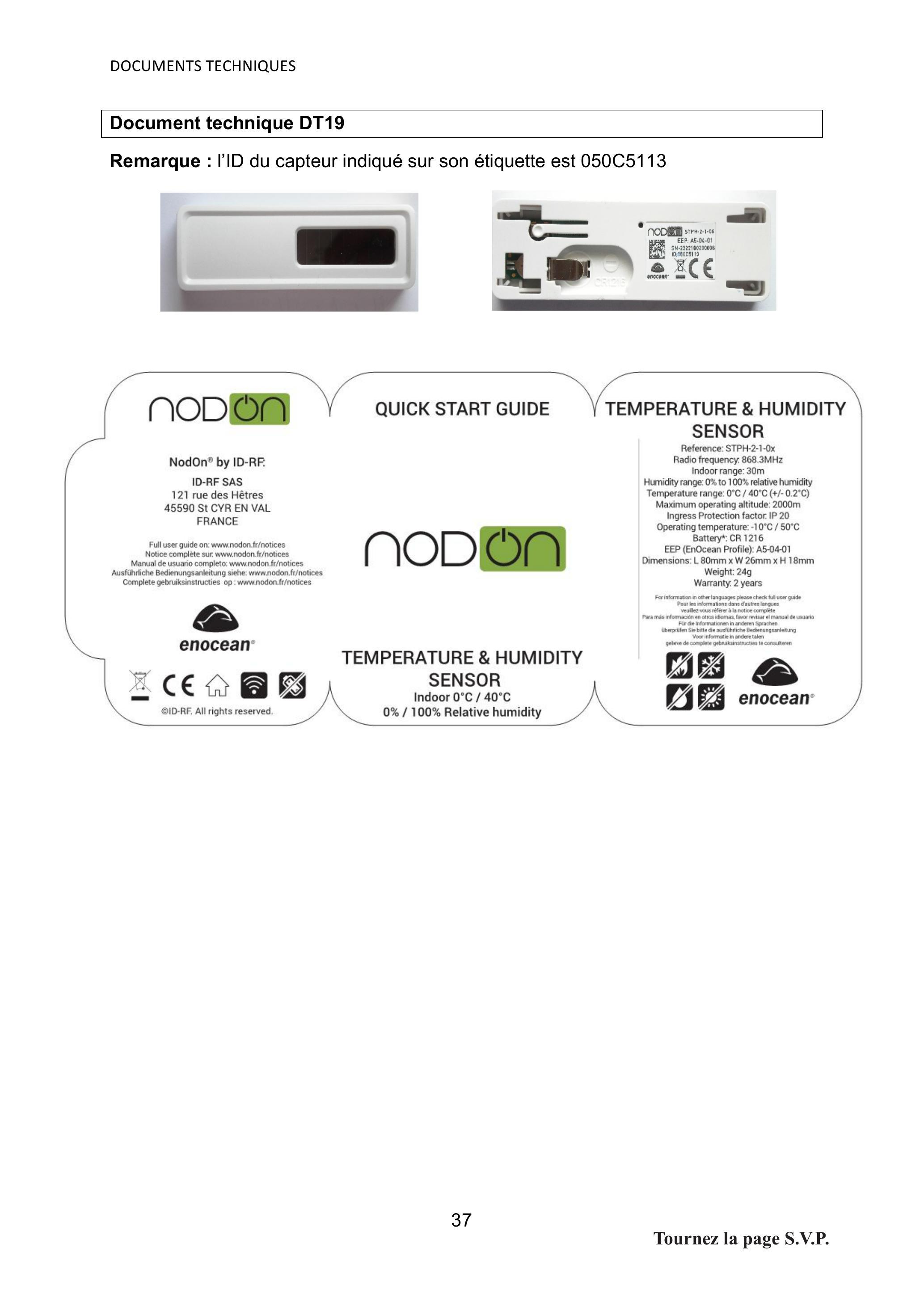

Remarque : l'ID du capteur indiqué sur son étiquette est 050C5113

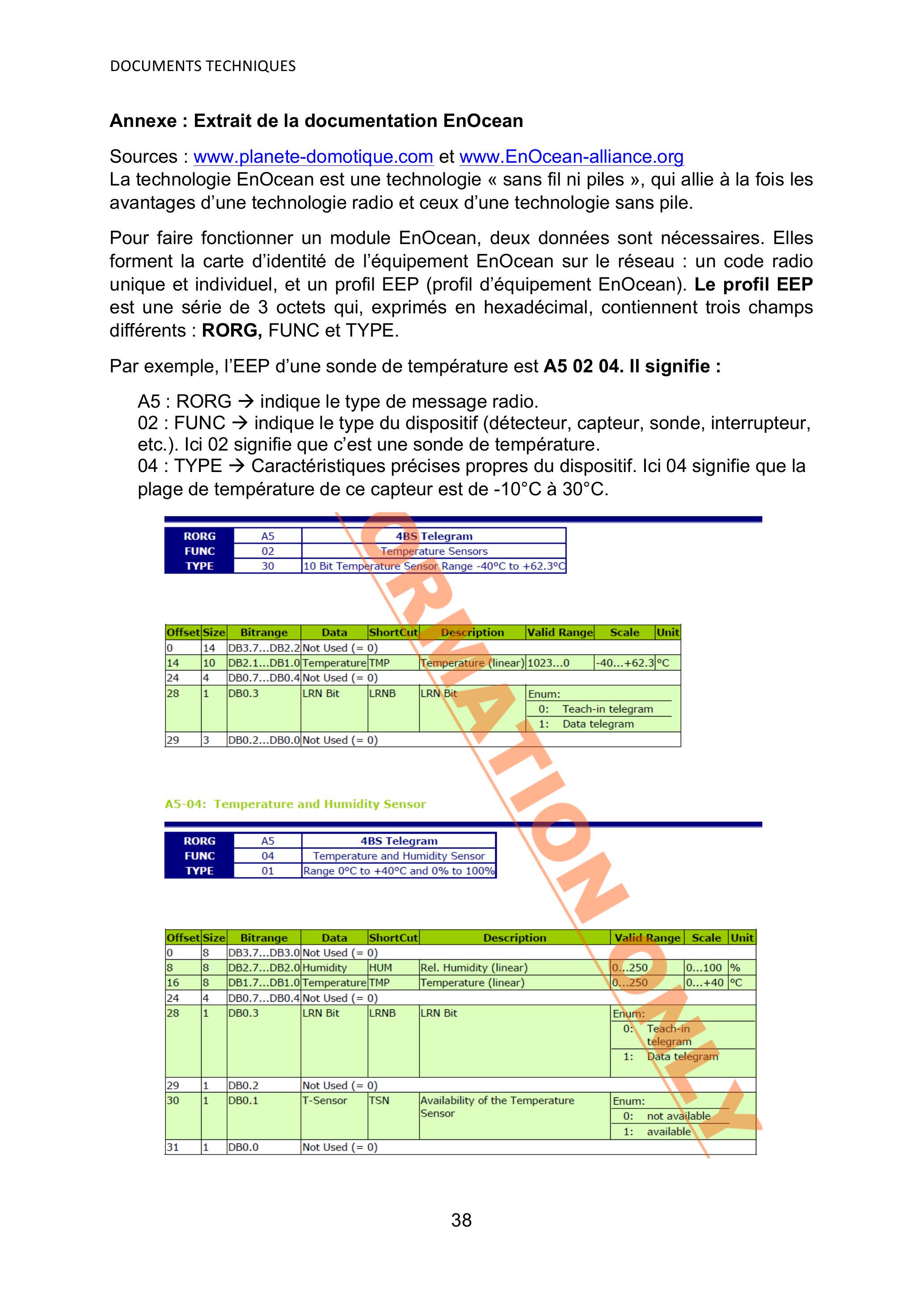

Par exemple, l'EEP d'une sonde de température est A5 02 04. II signifie :
A5 : RORG → indique le type de message radio.
02 : FUNC → indique le type du dispositif (détecteur, capteur, sonde, interrupteur, etc.). Ici 02 signifie que c'est une sonde de température.
04 : TYPE → Caractéristiques précises propres du dispositif. Ici 04 signifie que la plage de température de ce capteur est de -10°C à 30°C.

Document technique DT20

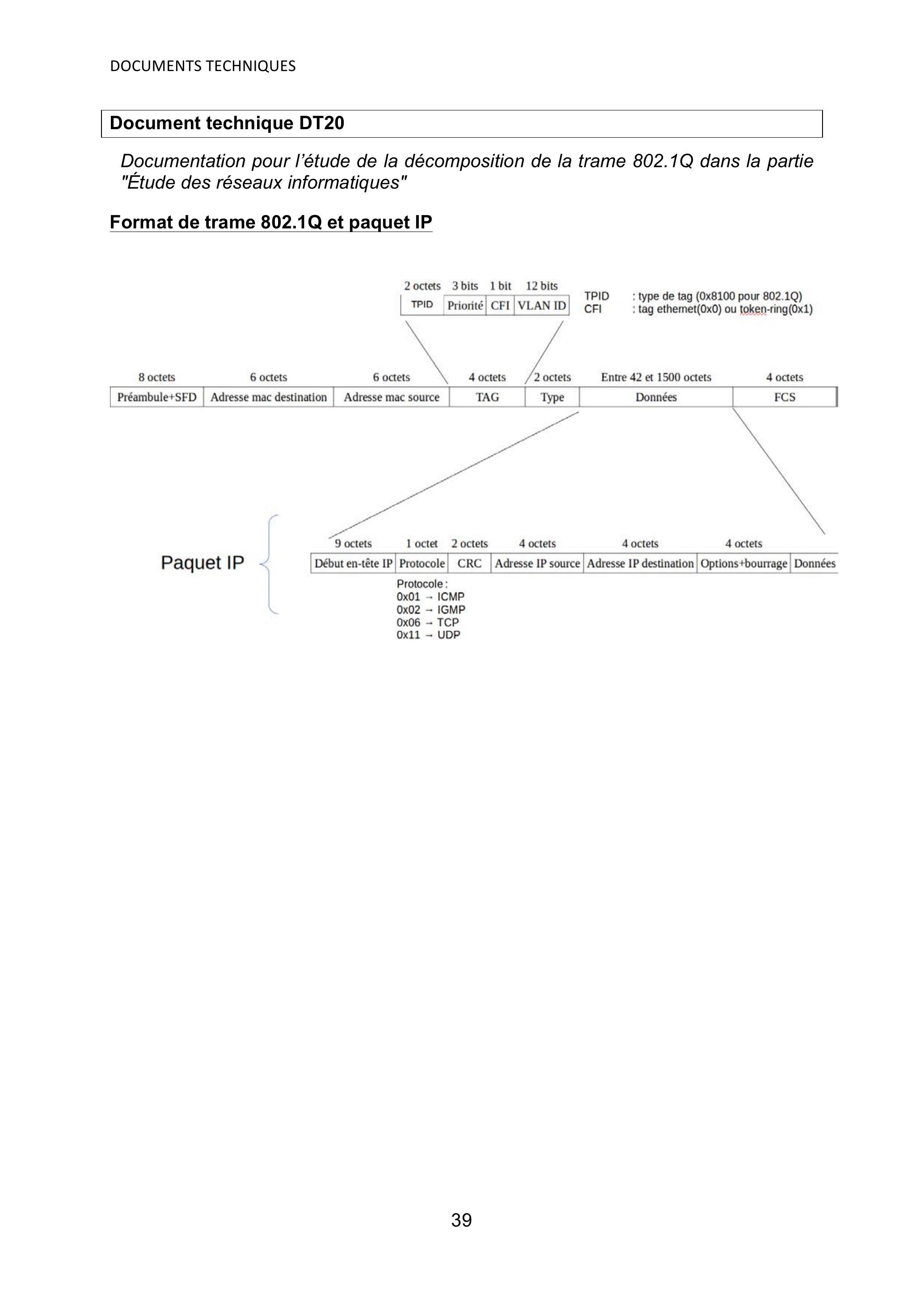

Format de trame 802.1Q et paquet IP

Modèle CMEN-DOC v2 ©NEOPTEC Nom de famille : (Suivi, s'il y a lieu, du nom d'usage)	(Le numéro est celui qui figure sur la convocation ou la feuille d'émargement)
	(Remplir cette partie à l'aide de la notice) Concours / Examen : ____ Epreuve : ____
CONSIGNES	-Remplir soigneusement, sur CHAQUE feuille officielle, la zone d'identification en MAJUSCULES. -Ne pas signer la composition et ne pas y apporter de signe distinctif pouvant indiquer sa provenance. -Numéroter chaque PAGE (cadre en bas à droite de la page) et placer les feuilles dans le bon sens et dans l'ordre. -Rédiger avec un stylo à encre foncée (bleue ou noire) et ne pas utiliser de stylo plume à encre claire. -N'effectuer aucun collage ou découpage de sujets ou de feuille officielle. Ne joindre aucun brouillon.

DOCUMENT REPONSE DR1
DIAGRAMME DES EXIGENCES :

DOCUMENT REPONSE DR3

DIAGRAMMES DE SEQUENCES

Modèle CMEN-DOC v2 ©NEOPTEC Nom de famille : (Suivi, s'il y a lieu, du nom d'usage)	(Le numéro est celui qui figure sur la convocation ou la feuille d'émargement)
	(Remplir cette partie à l'aide de la notice) Concours / Examen : ____ Epreuve : ____
CONSIGNES	-Remplir soigneusement, sur CHAQUE feuille officielle, la zone d'identification en MAJUSCULES. -Ne pas signer la composition et ne pas y apporter de signe distinctif pouvant indiquer sa provenance. -Numéroter chaque PAGE (cadre en bas à droite de la page) et placer les feuilles dans le bon sens et dans l'ordre. -Rédiger avec un stylo à encre foncée (bleue ou noire) et ne pas utiliser de stylo plume à encre claire. -N'effectuer aucun collage ou découpage de sujets ou de feuille officielle. Ne joindre aucun brouillon.

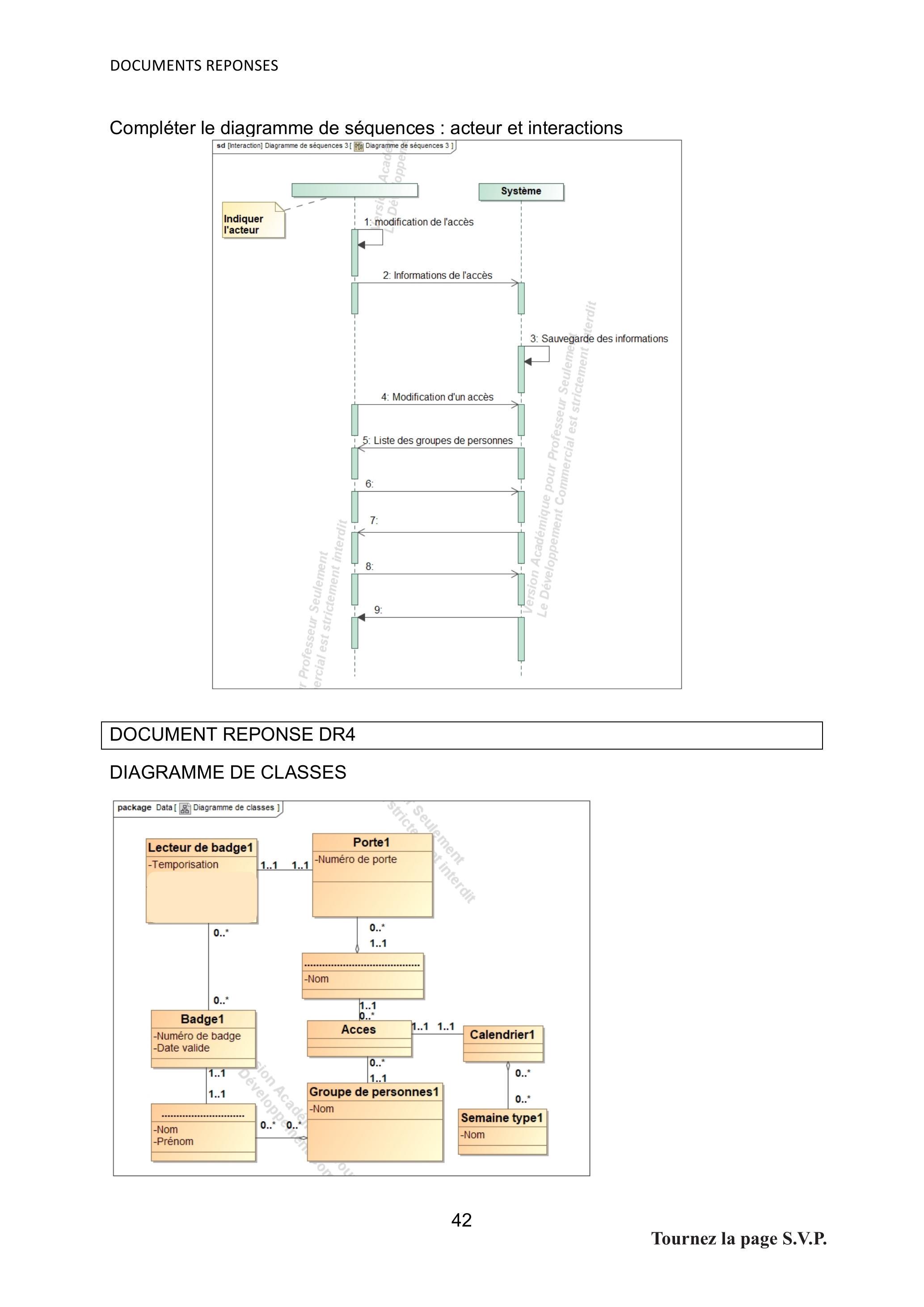

Compléter le diagramme de séquences : acteur et interactions

DOCUMENT REPONSE DR4

DIAGRAMME DE CLASSES

DOCUMENT REPONSE DR7
