CAPET informatique externe 2026, épreuve 2Sujet

INFORMATIQUE, SECURITE ET MANAGEMENT DES SYSTEMES D'INFORMATION

INFORMATION AUX CANDIDATS

CAPET EXTERNE - INFORMATIQUE, SECURITE ET MANAGEMENT DES SYSTEMES D'INFORMATION

• -
  Concours externe du CAPET de l'enseignement public :
  Concours Section/option Epreuve Matière L|D|E

  5

  1

  0/E

  1

  0/2

  4/0/6/2

• -
  Concours externe du CAPET de l'enseignement privé :
  Concours Section/option Epreuve Matière L D | F

  5

  1

  0

  E

  1

Structure du sujet

Dossier 1 - Évolution des solutions applicatives

Dossier 2 - Évolution de l'infrastructure réseau

• -Document 1.1 : Schémas conceptuels des données
• -Document 1.2 : Diagramme de classe métier du module Picking de Logistik-WMS
• -Document 1.3 : Fonction DATEDIFF en langage SQL
• -Document 1.4 : Déclencheur en langage SQL
• -Document 1.5 : Classe technique Collection en pseudo-code

• -Document 2.1 : Infrastructure réseau simplifiée du groupe BricoEx
• -Document 2.2 : Extrait de configuration du commutateur numéro 3 et du commutateur numéro 2
• -Document 2.3 : Extraits de la table de routage et de la table de translation d'adresses - NAT du pare-feu numéro 1
• -Document 2.4 : Capture de trames réalisée pour contrôler l'accès à Internet du réseau local virtuel (VLAN) Admin
• -Document 2.5 : Exemple de fichier de configuration d'un serveur d'adresses - DHCP
• -Document 26 : Présentation du protocole HSRP (hot standby router protocol)
• -Document 2.7 : Présentation du protocole GLBP (gateway load balancing protocol)

CAS LOGISTOCK

• -Le premier point, concerne l'évolution des applications, en particulier, la gestion des micro-casques utilisés par les magasiniers dans les entrepôts ;
• -Le second point concerne l'amélioration de l'infrastructure réseau actuelle sur le site du siège et l'intégration des micro-casques dans les entrepôts.

• -Conseil : le département Business Consulting est un cabinet de conseil en transformation, innovation et management. Il accompagne la transformation des systèmes d'information. Il agit à la fois sur les organisations, les processus, les technologies et les hommes.
• -Logistik : déployée au sein de plus de 1000 entrepôts dans le monde, l'application de gestion d'entrepôt Logistik-WMS (warehouse management system - système de gestion d'entrepôts) aide les industriels, distributeurs et prestataires logistiques à mettre en place une exécution logistique fiable, performante et agile, notamment pour faire face aux enjeux du e-commerce.
• -Services : l'atelier de génie logiciel (AGL) intégré et multiplateforme permet à la société de concevoir des applications spécifiques et d'offrir à la filiale Logistik une adaptabilité importante aux demandes de ses clients.
• -CS : cette filiale accompagne les clients dans l'exploitation de leurs infrastructures informatiques et applicatives : gestion en interne, externalisation infogérance, ressources informatiques à la demande (cloud computing) ou, le plus souvent, une combinaison efficiente de toutes ces solutions.

Dossier 1 - Évolution des solutions applicatives

• -la mise en place d'un système de micro-casques reliés à une synthèse vocale,
• -l'exploitation des micro-casques pour piloter la ou le magasinier chargé de faire les colis à livrer aux clients ou de réceptionner la marchandise.

MISSION 1.1 - Gestion des micro-casques

Étude de la base de données existante

• 1.1.1Produire le schéma relationnel issu de la modélisation conceptuelle des données fournie dans le dossier documentaire, au besoin expliquer les choix d'implémentation.
• 1.1.2Écrire le script en langage SQL de création de la table Affectation.
• 1.1.3Expliquer la contrainte exprimée entre les éléments Repartiteur et Magasinier.
• 1.1.4Écrire les requêtes répondant aux besoins suivants :
  • a)Lister les répartiteurs (nom, prénom)
  • b)Lister les micro-casques par temps d'utilisation cumulé décroissant (adresse IP, temps d'utilisation cumulé).
  • c)Lister les micro-casques qui n'ont jamais été affectés (adresse IP, adresse MAC)
  • d)Lister le nombre d'affectations par statut de magasinier (statut, nombre).

Évolution de la base de données concernant l'utilisation des micro-casques

• -Incidents liés à l'utilisation du micro-casque
  • ○panne de batterie,
  • ○perte du signal,
  • ○...
• -Incidents liés à une mauvaise interprétation des consignes
  • ○erreur de localisation,
  • ○...
• -Incidents liés à un besoin de réassortiment :
  • ○constat d'une quantité insuffisante de produit ce qui nécessite de signaler au magasinier-réceptionniste le réapprovisionnement nécessaire de la zone de picking,
  • ○...

MISSION 1.2 - Évolutions de la solution applicative de voice picking

Préparation d'une commande - Développement du parcours de retrait (picking)

Évolution de l'architecture applicative

Dossier 2 - Administration de l'infrastructure réseau

• a)Mettre à jour le plan d'adressage existant en définissant l'identifiant de ce nouveau réseau local virtuel (VLAN) ainsi que l'adresse réseau et le masque correspondant au nombre d'hôtes maximum présents à terme.
• b)Définir l'adresse de diffusion et l'adresse de passerelle de ce nouveau sous-réseau.

• a)Mettre en évidence les différentes étapes à effectuer sur le commutateur n^∘2 et le commutateur n^∘3 (de niveau 3). Un extrait de la configuration des commutateurs est fourni dans le dossier documentaire.
• b)Réaliser les changements à opérer sur la table de routage et la table de translation d'adresses (NAT) du pare-feu 1. Justifier la réponse. Des extraits de la table de routage et de la table de translation d'adresses sont fournis dans le dossier documentaire.

Mission 2.2 - Connexion des micro-casques au réseau

• a)Proposer un schéma de principe explicitant les requêtes échangées entre les micro-casques et le serveur DHCP.
• b)Préciser les avantages et les inconvénients du service DHCP.
• c)Expliquer pourquoi les datagrammes de découverte des serveurs DHCP, envoyés par les microcasques, peuvent traverser le routeur Entrepôt et atteindre le serveur DHCP.
• d)Donner un exemple de configuration IP reçue par un micro-casque pour le réseau local virtuel VLAN Wifi Entrepôt. L'exemple de configuration indiquera l'identifiant SSID, la première adresse IP de la plage d'hôtes, le masque et la passerelle.
• e)Rajouter la nouvelle étendue du réseau local virtuel VLAN Wifi Entrepôt dans le fichier de configuration dhcpd.conf. Exemple d'adresse IP et d'adresse MAC pour un micro-casque : 172.16.130.15/24, 38-FC-05-C4-2C-6A. Un exemple de configuration de serveur DHCP est fourni dans le dossier documentaire.

MISSION 2.3 - Analyse de la résilience de l'infrastructure réseau existante

• a)Produire une note de synthèse prenant en compte les éléments suivants :
• -les points faibles et les points forts de l'infrastructure réseau actuelle en termes de disponibilité, de services, d'applications, d'équipements et de liens,
• -une évolution de l'infrastructure afin d'améliorer sa résilience en précisant les protocoles mobilisés.
• b)Expliquer le fonctionnement du protocole HSRP puis proposer une configuration des parefeux/routeurs du siège sur le réseau local virtuel (VLAN) d'interconnexion et sur la zone démilitarisée (DMZ). Le protocole HSRP est présenté dans le dossier documentaire.

• a)Définir et comparer les protocoles HSRP et GLBP.
• b)Justifier la pertinence du protocole à adopter pour optimiser l'accès à Internet. Les protocoles HSRP et GLBP sont présentés dans le dossier documentaire.

Documentation du dossier 1

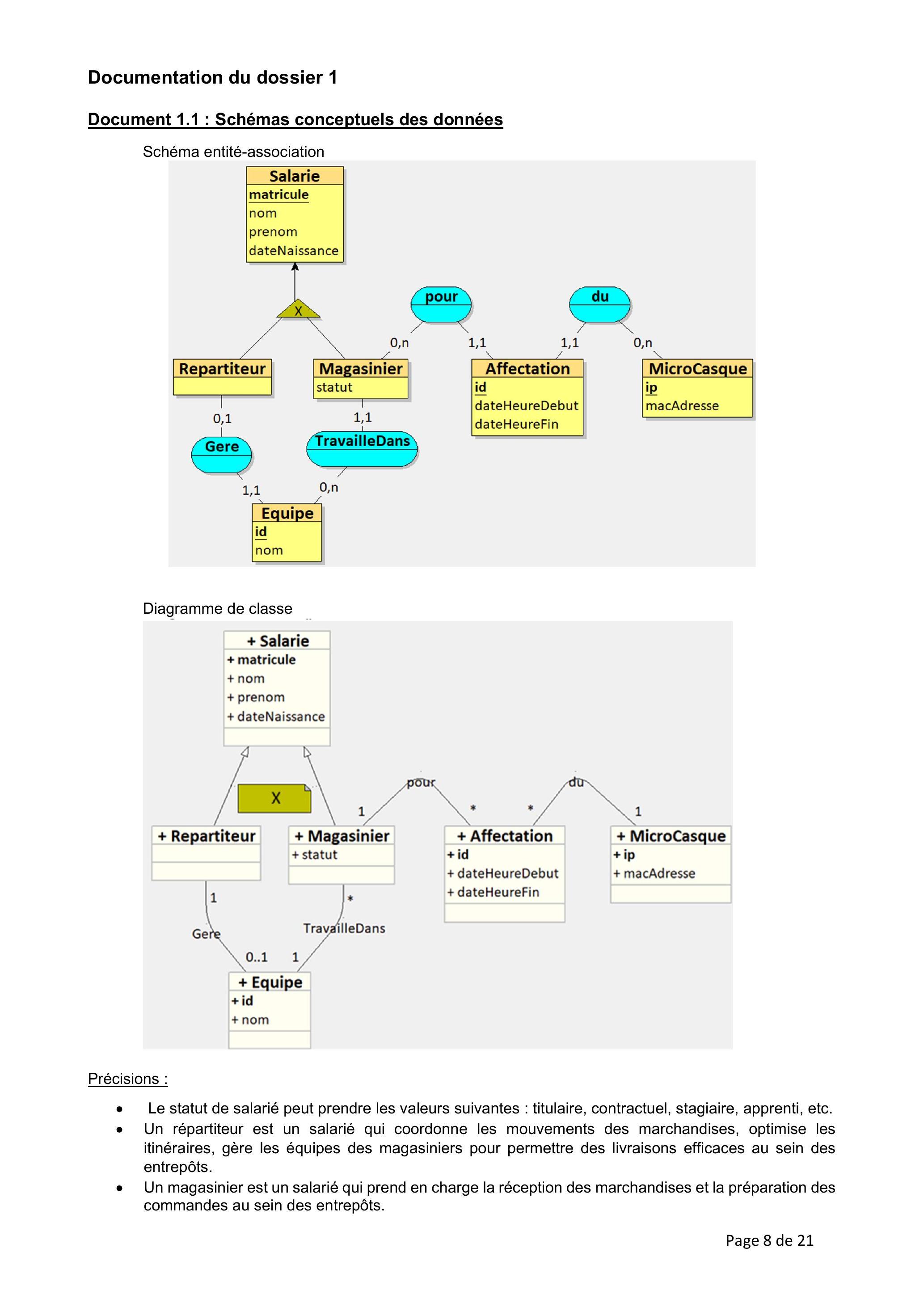

Document 1.1 : Schémas conceptuels des données

Schéma entité-association

Diagramme de classe

• -Le statut de salarié peut prendre les valeurs suivantes : titulaire, contractuel, stagiaire, apprenti, etc.
• -Un répartiteur est un salarié qui coordonne les mouvements des marchandises, optimise les itinéraires, gère les équipes des magasiniers pour permettre des livraisons efficaces au sein des entrepôts.
• -Un magasinier est un salarié qui prend en charge la réception des marchandises et la préparation des commandes au sein des entrepôts.

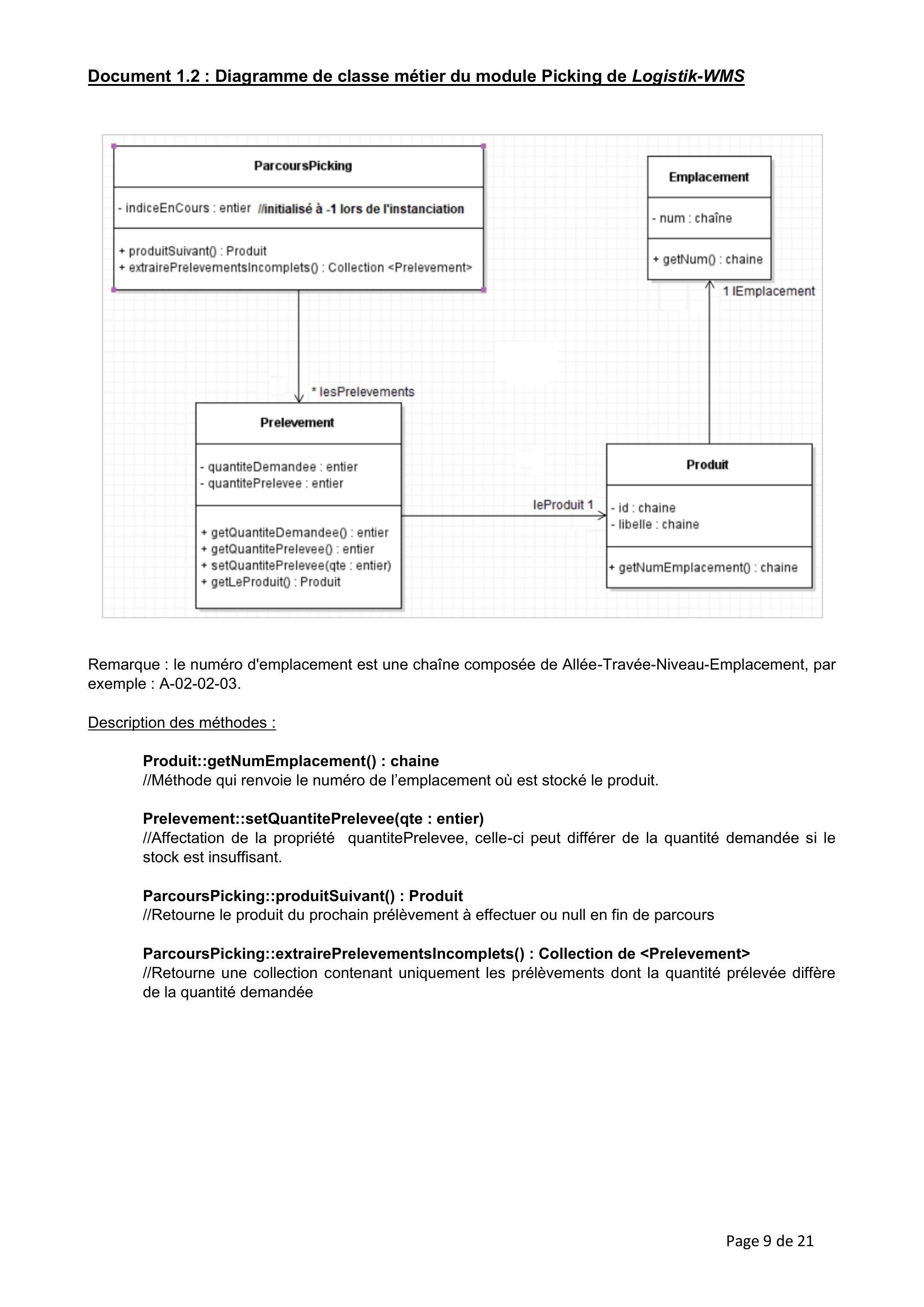

Document 1.2 : Diagramme de classe métier du module Picking de Logistik-WMS

Document 1.3 : La fonction DATEDIFF en langage SQL

DATEDIFF(format, date1, date2)
format = hour, min, day, month, etc.
Exemple d'utilisation de la fonction DATEDIFF :
    DATEDIFF(hour, '2026-03-21 08:00:00', '2026-03-21 11:00:00')
retourne la valeur 3 (heures)

Document 1.4 : Déclencheur en langage SQL

CREATE OR REPLACE TRIGGER emp_comm_trig
    BEFORE INSERT ON Emp
    FOR EACH ROW
BEGIN
    SET commission REAL ;
    IF :NEW.deptno = 30 THEN
        commission = :NEW.sal * 0.4;
        :NEW.comm := commission ;
    END IF;
END;

Document 1.5 : Classe technique Collection en pseudo-code

Classe Collection de <TypeElément>
// TypeElément peut être un type simple ou une classe.
Public
    // Constructeur
    Collection de <TypeElément> ( )
    // Construit une collection d’objets "TypeElement"
    ...
    fonction size( ) : entier
    // Retourne le nombre d’éléments de la collection
    fonction getItem ( unIndex : entier ) : TypeElément
    // Retourne l'objet d'index unIndex
    // Le premier élément se trouve à l'index 0
    procedure add ( unObjet : TypeElément )
    // Ajoute l’objet unObjet à la collection
Fin Classe Collection

Exemple d'utilisation de la collection en pseudo-code:
    lesClients : Collection de <Client>
    unClient : Client
    lesClients = new Collection de <Client> ( )
    ...
    lesClients.add ( unClient )
...
    // Parcours de la collection
    leClient : Client
    Pour chaque leClient dans lesClients faire
        Si leClient.getVille() == "Paris" alors
            Afficher ("Ce client habite Paris")
        FinSi
    FinPour

Documentation du dossier 2

Document 2.1 : Infrastructure simplifiée du groupe BricoEx

hostname SwL3-Coeur
!
ip routing
!
...
interface GigabitEthernet1/0/21
description Switch 1
switchport trunk allowed vlan 100
switchport mode trunk
!
interface GigabitEthernet1/0/22
description Switch 2
switchport trunk allowed vlan 150,160
switchport mode trunk
!
...
interface Vlan160
description Passerelle VLAN Compta-RH
ip address 172.16.160.254 255.255.255.0
ip helper-address 172.16.100.1 # Agent relais DHCP
!
...
interface Vlan170
description Interface interconnexion Firewall
ip address 172.17.170.1 255.255.255.0
!
ip route 0.0.0.0 0.0.0.0 172.17.170.254
...
end

Document 2.5 : Exemple de fichier de configuration d'un serveur d'adresses - DHCP

# fichier de configuration /etc/dhcp/dhcpd.conf
#serveur DHCP qui fait autorité
authoritative;
# Options globales pour tous les clients
default-lease-time 600; # Durée du bail par défaut en secondes (10 minutes)
max-lease-time 7200; # Durée maximale du bail (2 heures)
log-facility local7; # Journalisation syslog
#serveur DNS
option domain-name-servers 192.168.0.1;
#Définir un sous-réseau et la plage d'adresses IP à distribuer
subnet 192.168.0.0 netmask 255.255.255.0 {
range 192.168.0.10 192.168.0.100; # Plage d'adresses IP attribuables
option routers 192.168.0.254; # Passerelle par défaut
option broadcast-address 192.168.0.255; # Adresse de diffusion
}
# Exemple de réservation d'IP pour une machine spécifique
host PC-TORVALDS {
hardware ethernet 00:15:5D:C0:04:03;
fixed-address 192.168.0.15;
}

Document 2.6 : Présentation du protocole HSRP (hot standby router protocol)

• -interface Ethernet 0/0
• -ip address 192.168.0.1 255.255.255.0
• -standby 10 priority 100 preempt
• -standby 10 ip 192.168.0.3

• -interface Ethernet 0/0
• -ip address 192.168.0.2 255.255.255.0
• -standby 10 priority 80 preempt
• -standby 10 ip 192.168.0.3

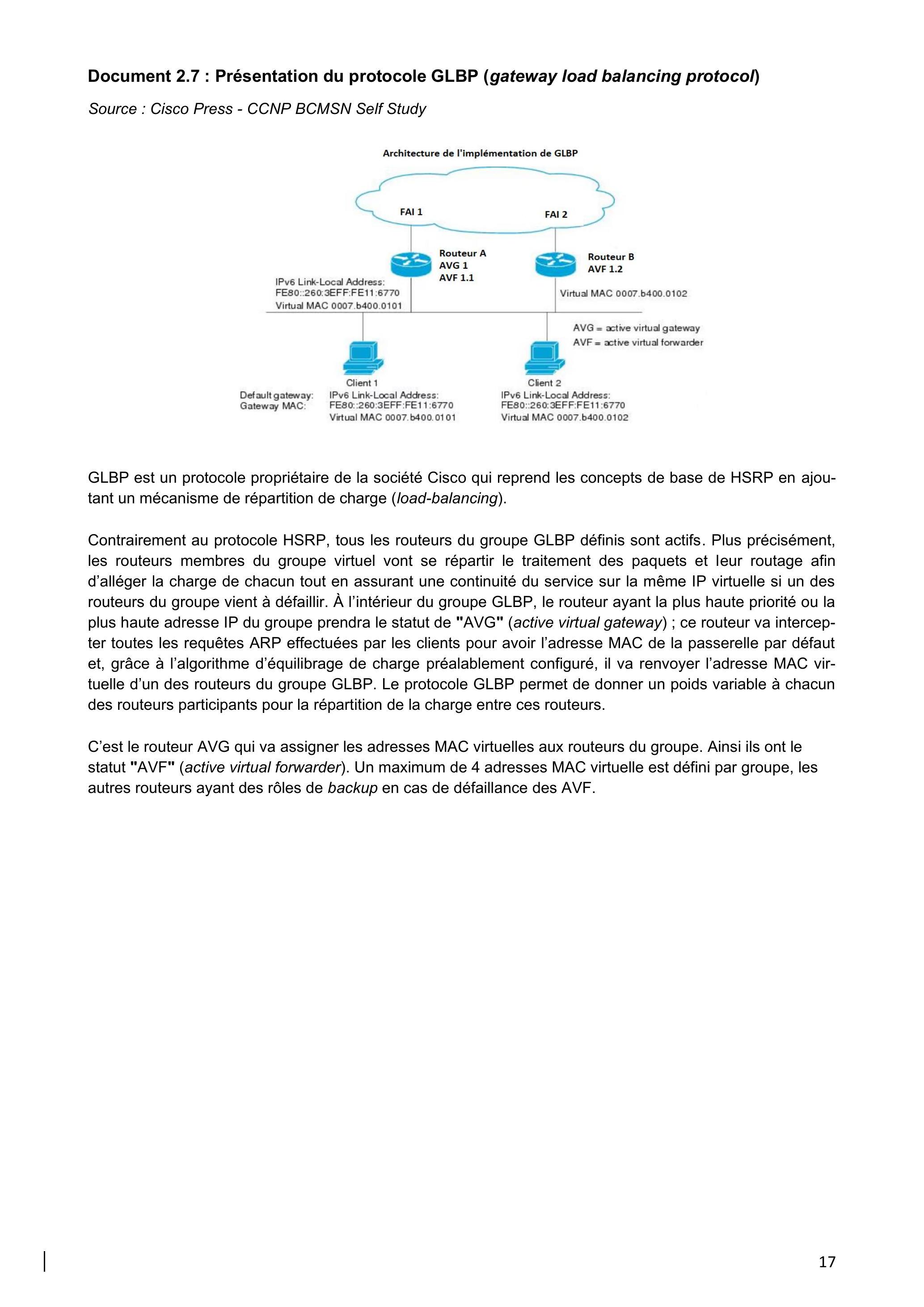

Document 2.7 : Présentation du protocole GLBP (gateway load balancing protocol)

Source : Cisco Press - CCNP BCMSN Self Study
