SESSION 2026

AGRÉGATION
CONCOURS EXTERNE

Section : SCIENCES INDUSTRIELLES DE L'INGÉNIEUROption : SCIENCES INDUSTRIELLES DE L'INGÉNIEUR ET INGÉNIERIE INFORMATIQUE

CONCEPTION PRÉLIMINAIRE D'UN SYSTÈME, D'UN PROCÉDÉ OU D'UNE ORGANISATION

Durée : 6 heures
Calculatrice autorisée selon les modalités de la circulaire du 17 juin 2021 publiée au BOEN du 29 juillet 2021.
L'usage de tout ouvrage de référence, de tout dictionnaire et de tout autre matériel électronique est rigoureusement interdit.
Il appartient au candidat de vérifier qu'il a reçu un sujet complet et correspondant à l'épreuve à laquelle il se présente.
Si vous repérez ce qui vous semble être une erreur d'énoncé, vous devez le signaler très lisiblement sur votre copie, en proposer la correction et poursuivre l'épreuve en conséquence. De même, si cela vous conduit à formuler une ou plusieurs hypothèses, vous devez la (ou les) mentionner explicitement.
NB : Conformément au principe d'anonymat, votre copie ne doit comporter aucun signe distinctif, tel que nom, signature, origine, etc. Si le travail qui vous est demandé consiste notamment en la rédaction d'un projet ou d'une note, vous devrez impérativement vous abstenir de la signer ou de l'identifier.
Le fait de rendre une copie blanche est éliminatoire

Table des matières

Présentation du système ..... 3
Présentation du contexte ..... 3
Robots de l'équipe ROMEA ..... 4
ROS (Robot Operating system) ..... 4
Système de l'étude ..... 6
Partie 1 : Algorithmes de pilotage ..... 8
Sous-partie 1.1 : Code de publication et de souscription aux topics ..... 8
Sous-partie 1.2 : Equations cinématiques ..... 10
Sous-partie 1.3 : Code pour piloter le robot ALPO ..... 10
Sous-partie 1.4 : Odométrie ..... 11
Sous-partie 1.5 : Code commande moteurs ..... 13

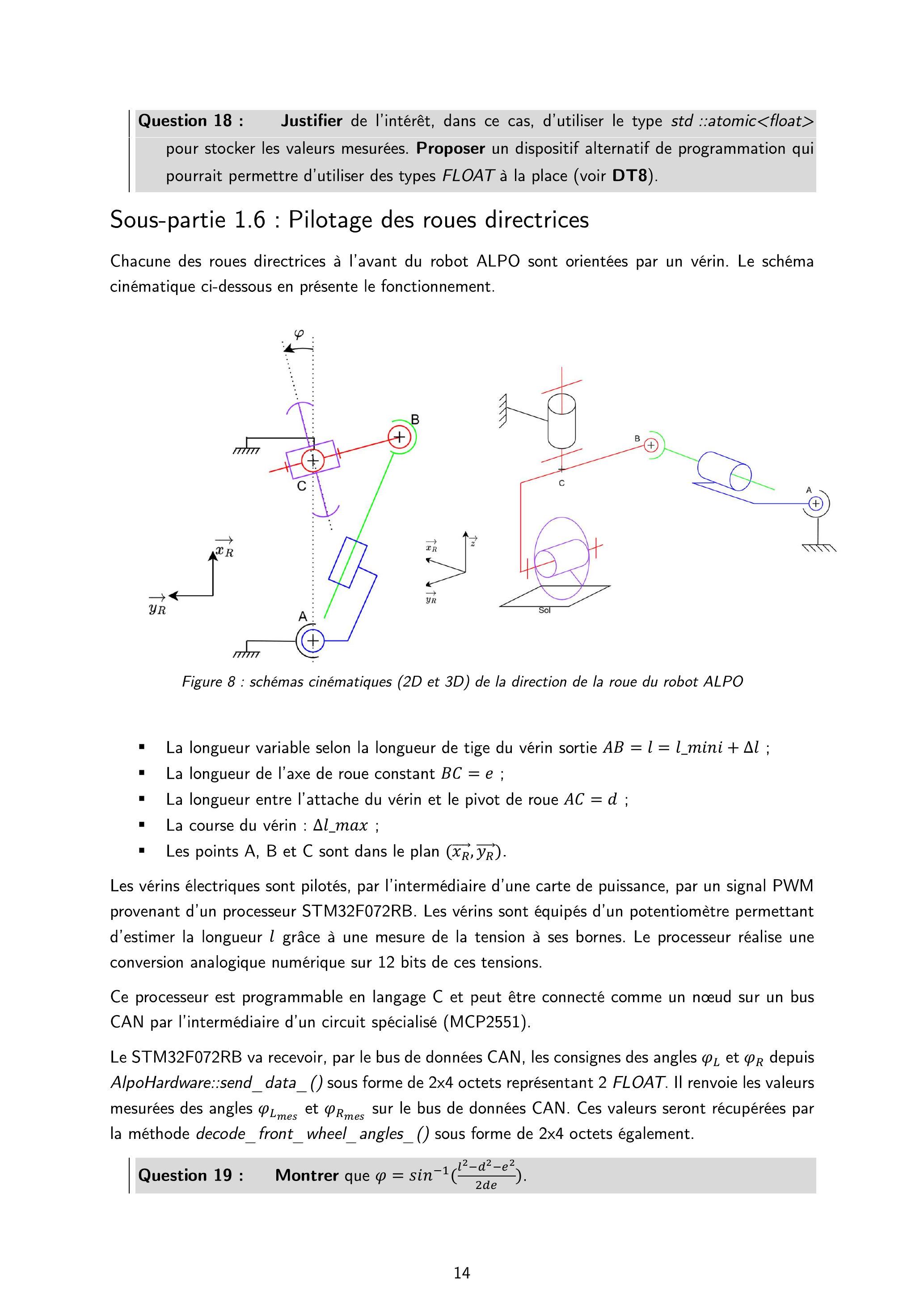

Sous-partie 1.6 : Pilotage des roues directrices ..... 14

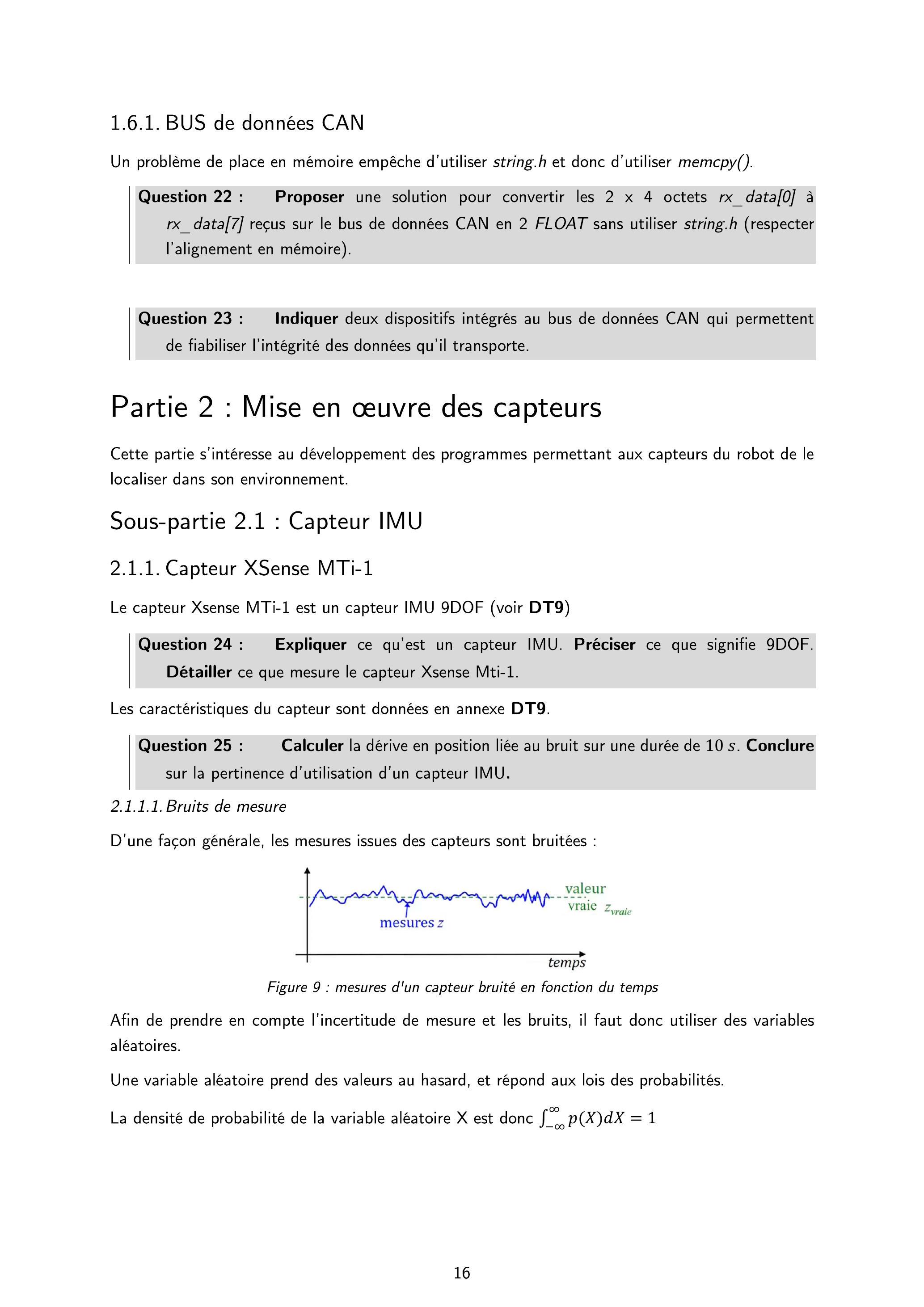

1.6.1. BUS de données CAN ..... 16
Partie 2 : Mise en œuvre des capteurs ..... 16
Sous-partie 2.1 : Capteur IMU ..... 16
2.1.1. Capteur XSense MTi-1 ..... 16

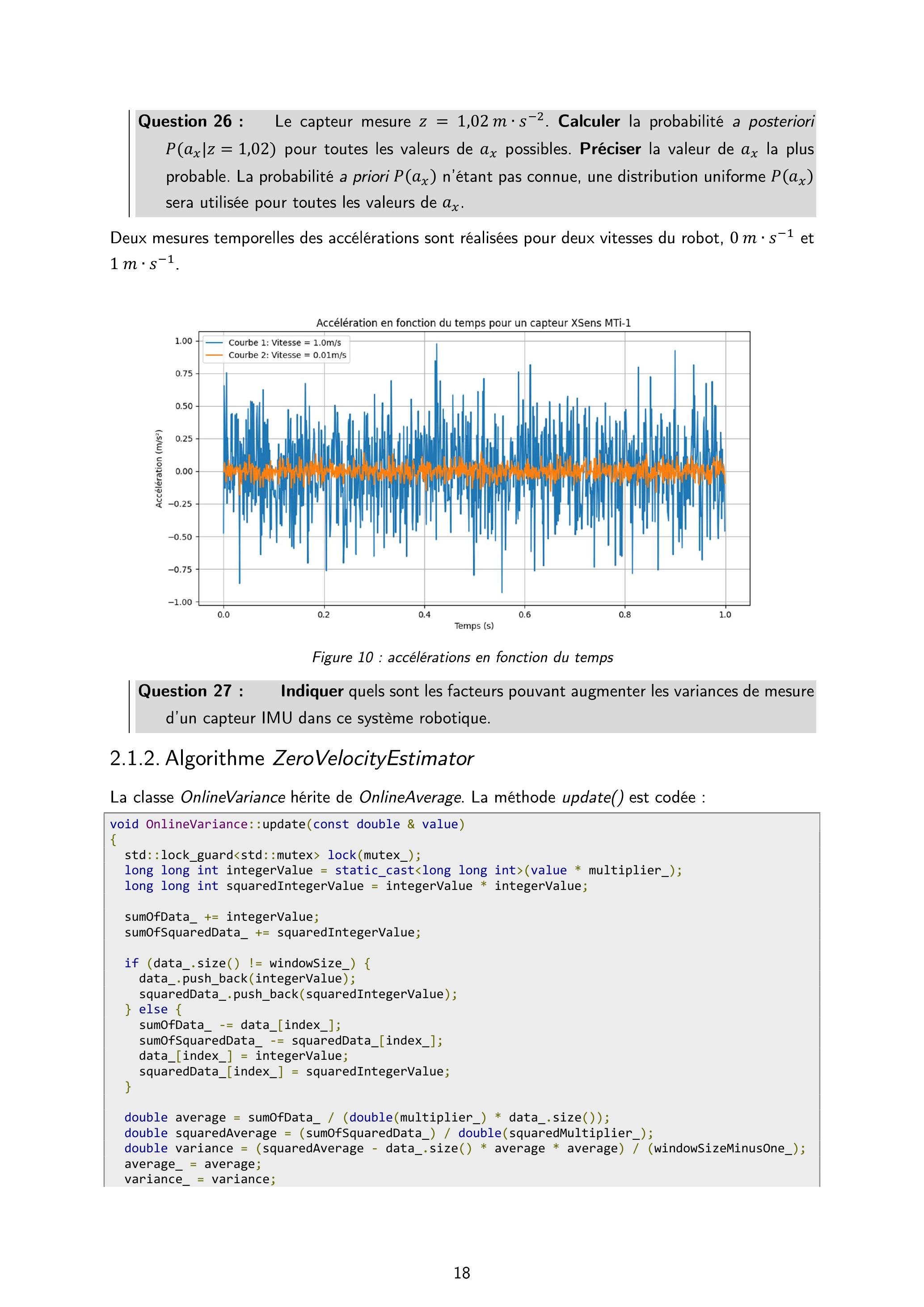

2.1.2. Algorithme ZeroVelocityEstimator ..... 18

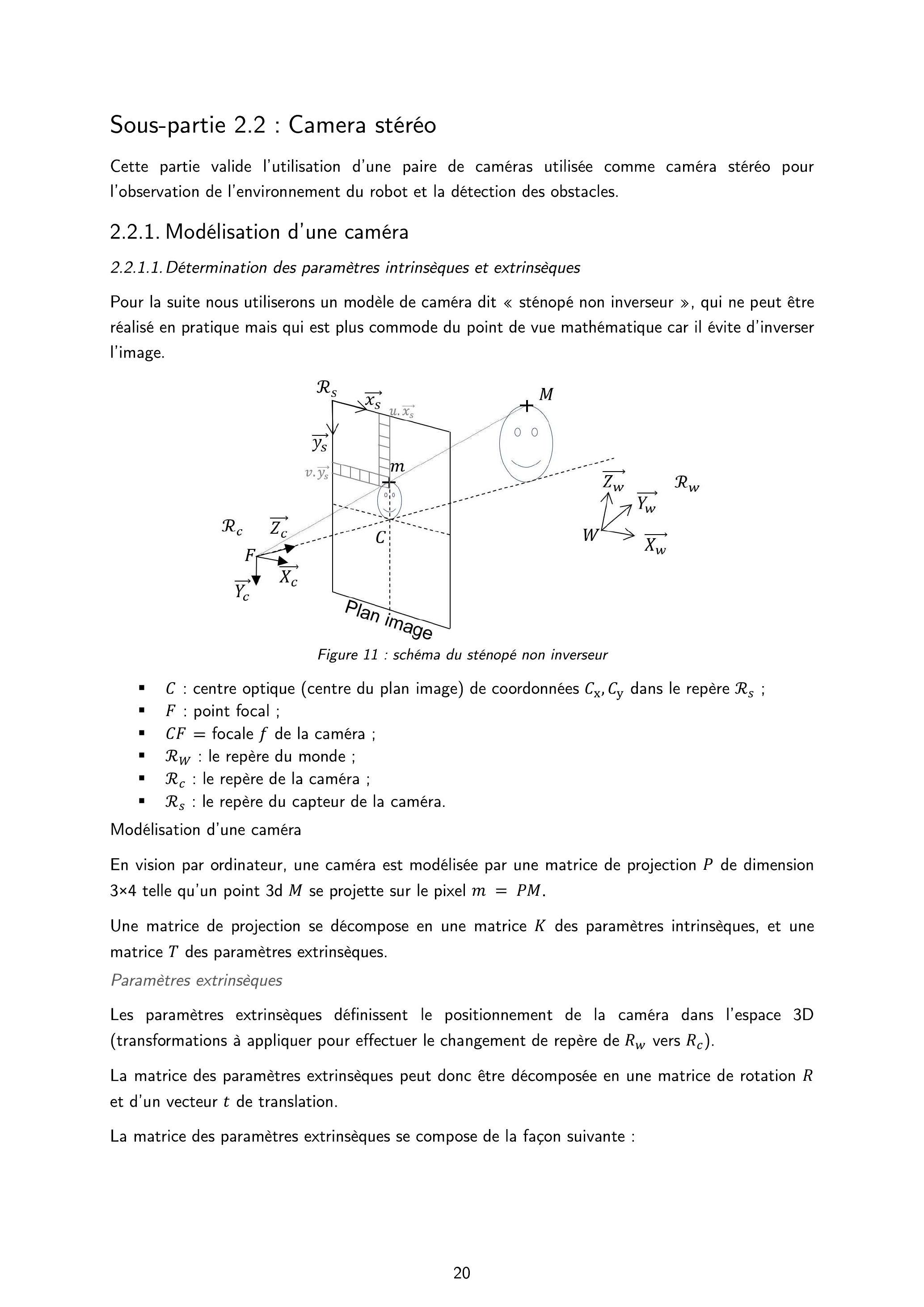

Sous-partie 2.2 : Camera stéréo ..... 20

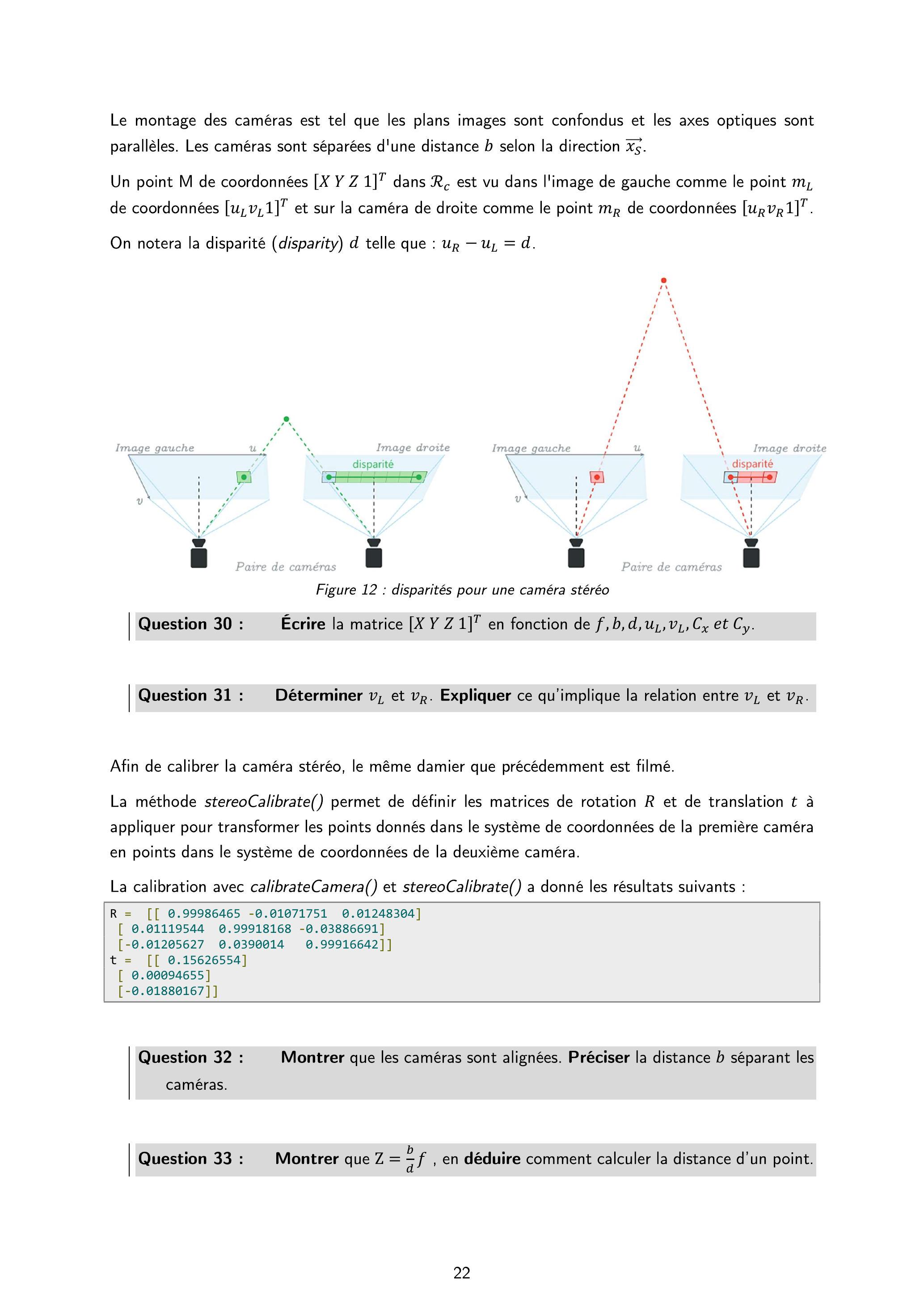

2.2.1. Modélisation d'une caméra ..... 20

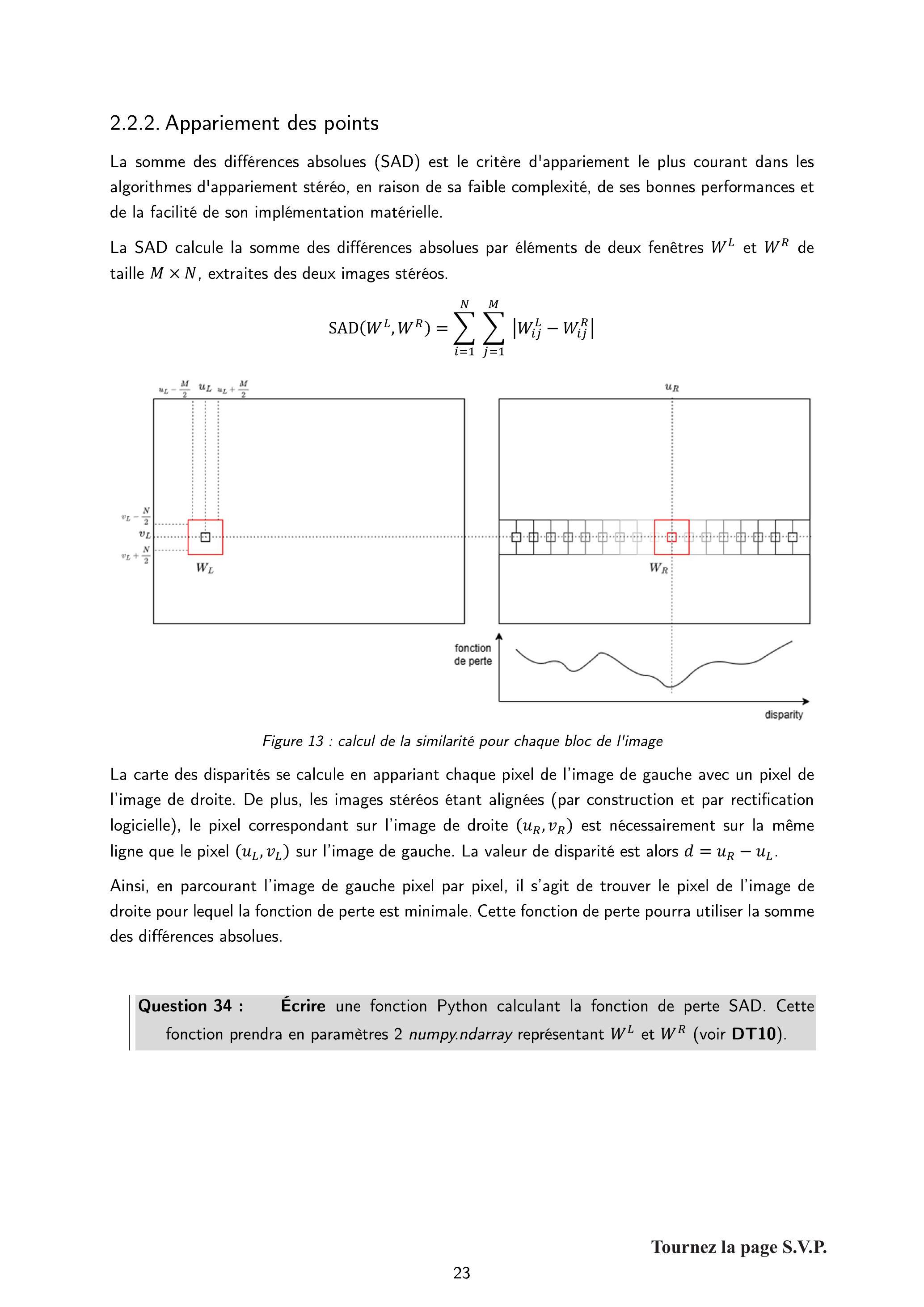

2.2.2. Appariement des points ..... 23
2.2.3. Connexion avec ROS ..... 24
2.2.4. Mise en œuvre de la caméra stéréo OAK D Lite ..... 25
Sous-partie 2.3 : GNSS RTK ..... 26
2.3.1. Correction RTK ..... 26
2.3.2. Modules GNSS RTK LC29H ..... 26

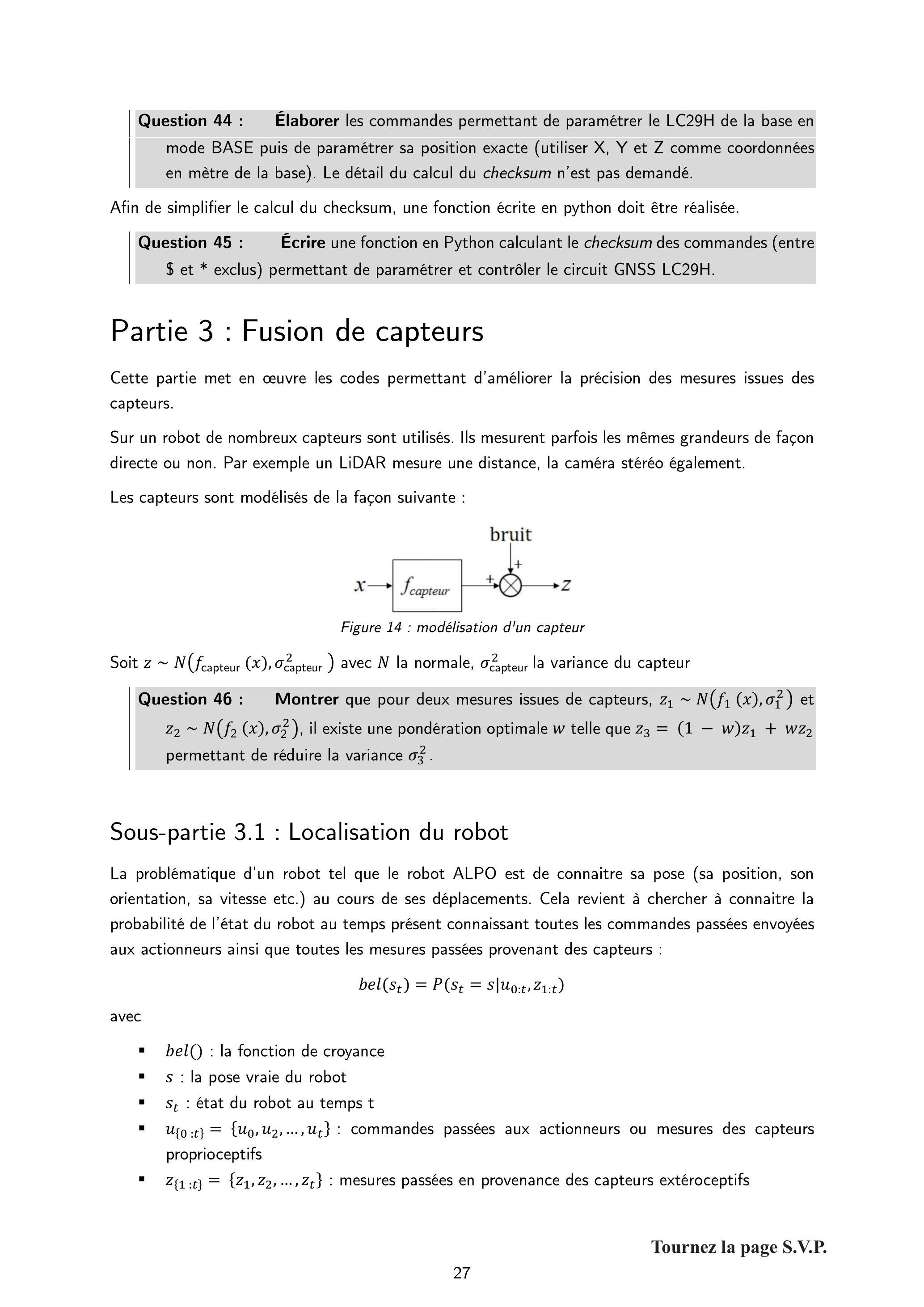

Partie 3 : Fusion de capteurs ..... 27
Sous-partie 3.1 : Localisation du robot ..... 27

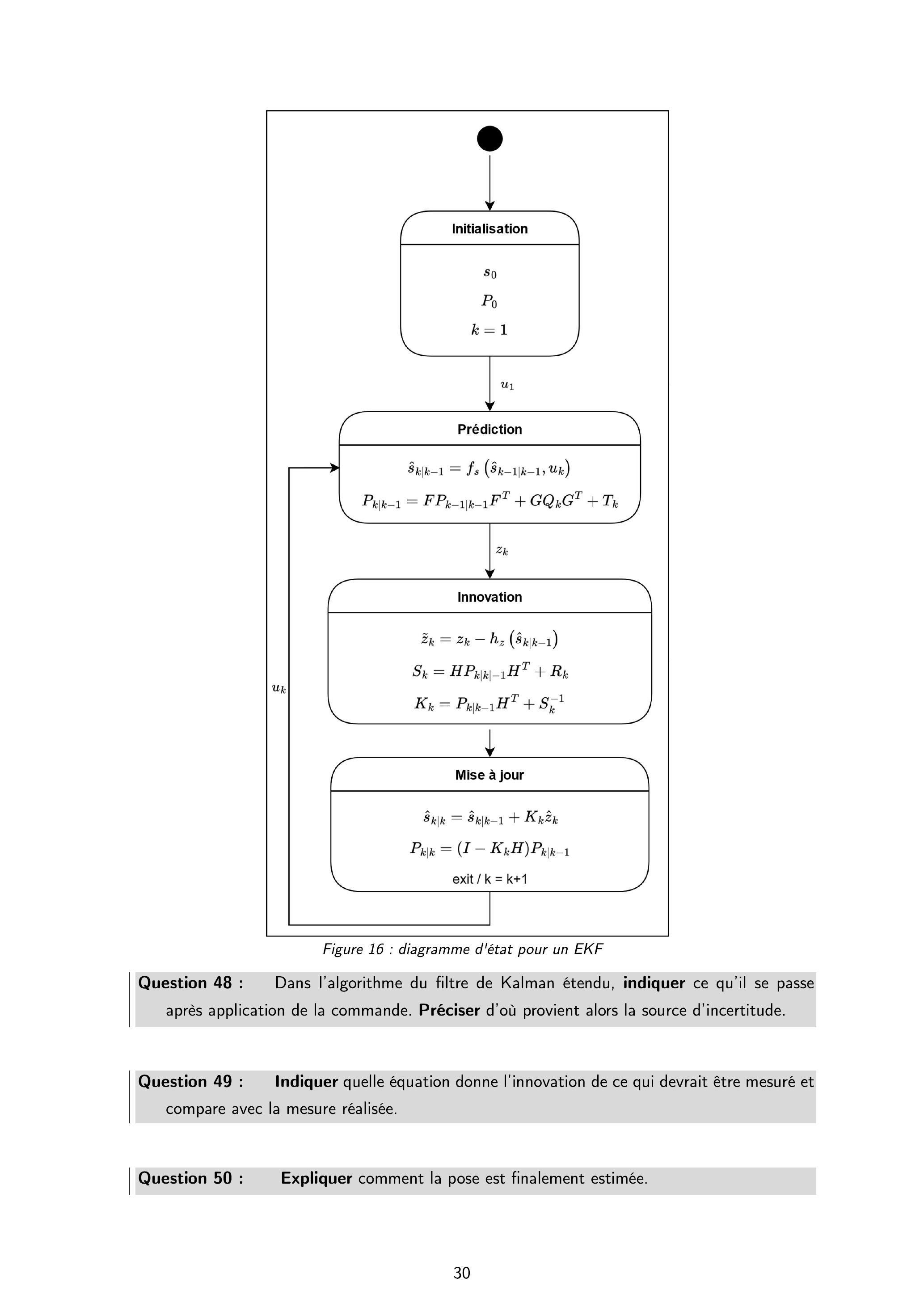

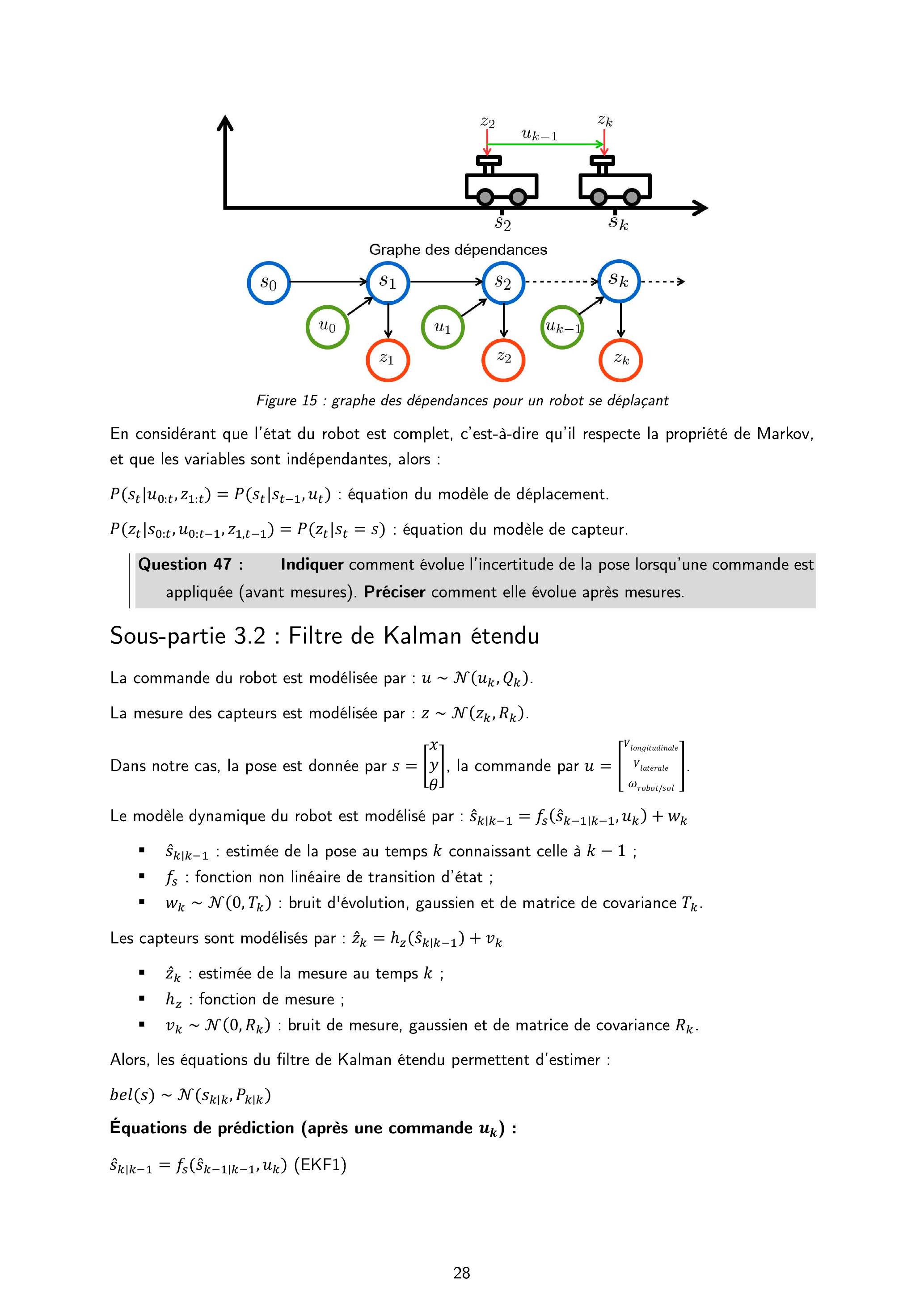

Sous-partie 3.2 : Filtre de Kalman étendu ..... 28

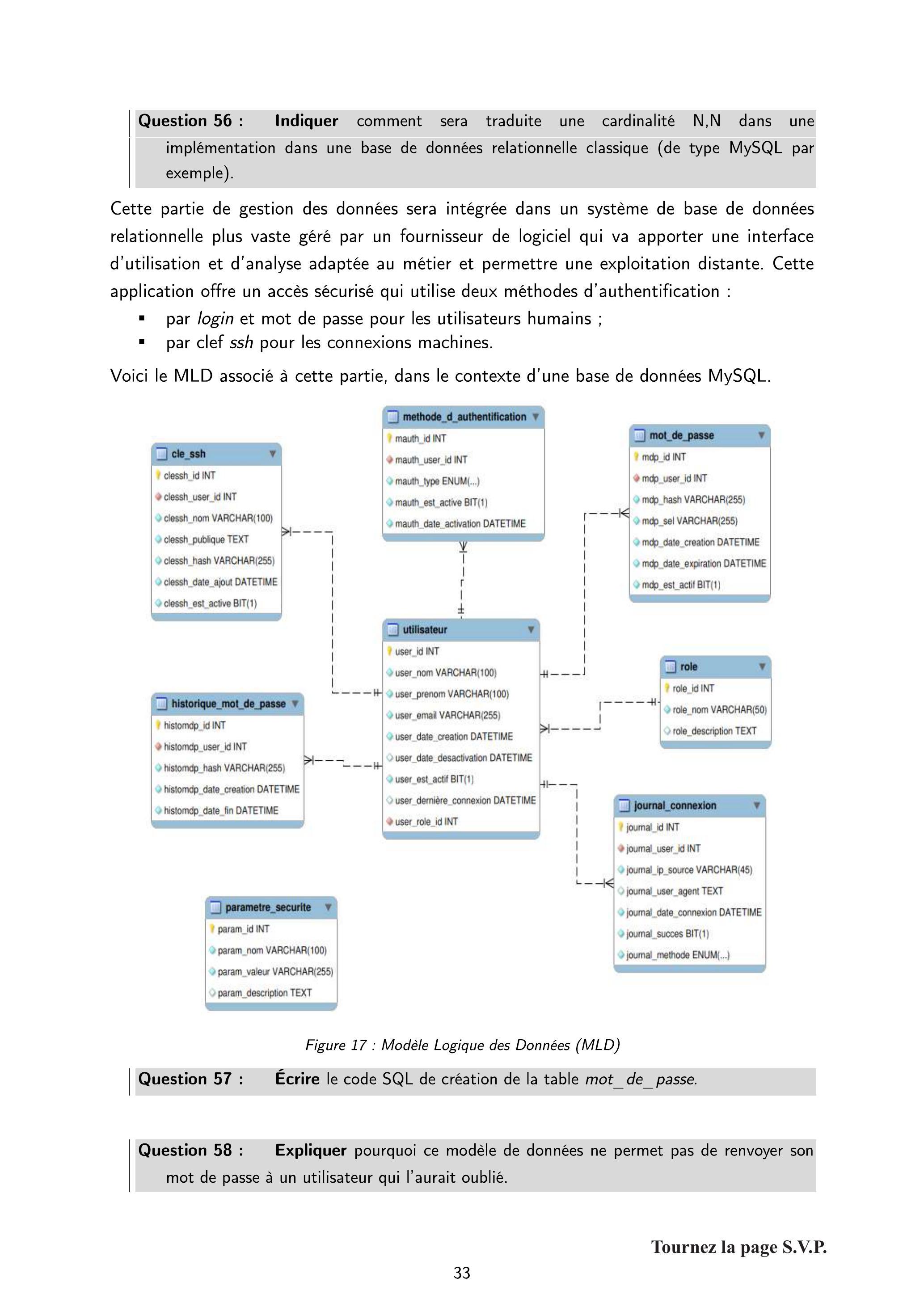

Partie 4 : Base de données ..... 31
Documents techniques ..... 35

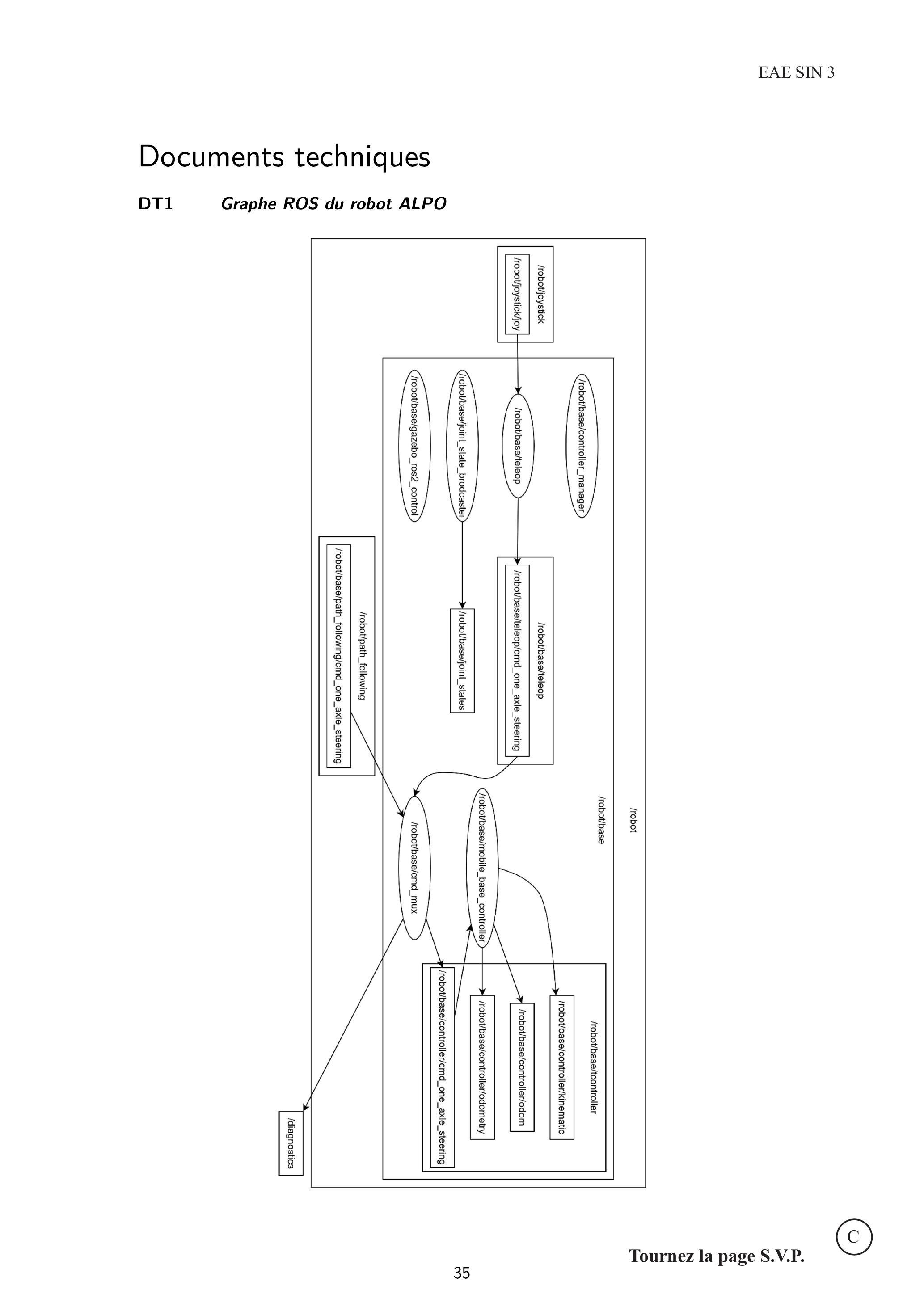

DT1 Graphe ROS du robot ALPO ..... 35
DT2 Diagramme de classe axle_steering ..... 36

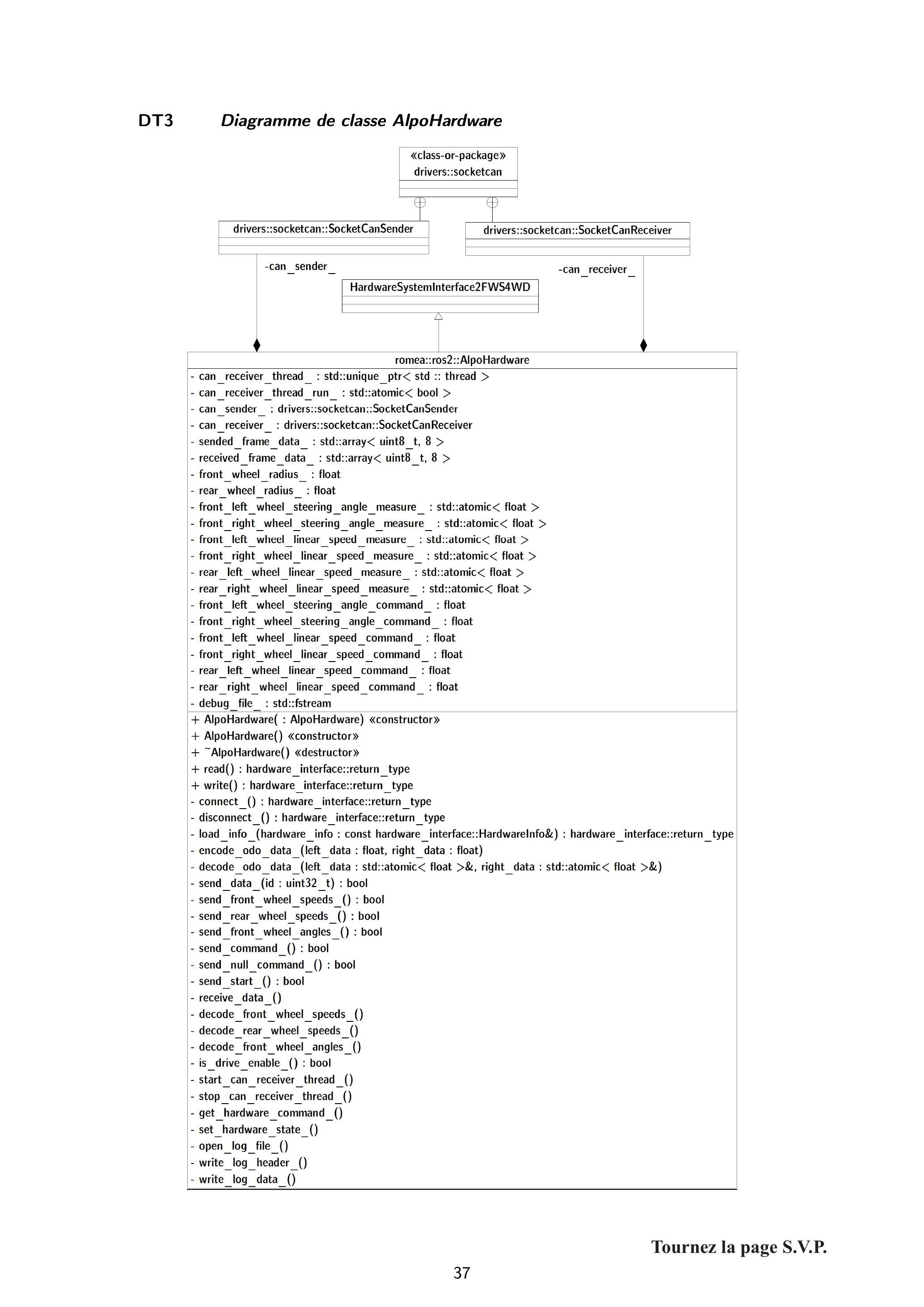

DT3 Diagramme de classe AlpoHardware ..... 37

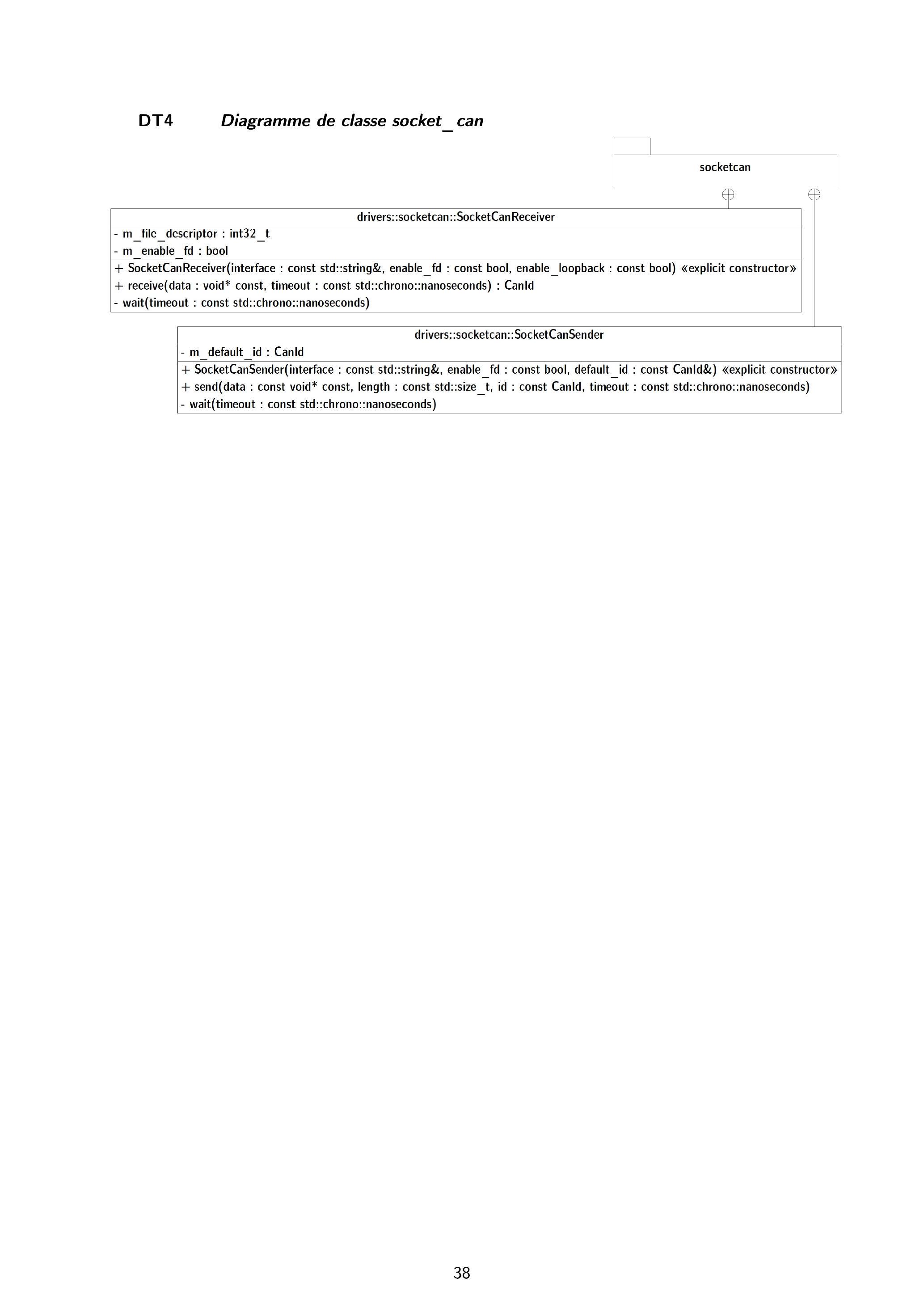

DT4 Diagramme de classe socket_can ..... 38
DT5 Messages ROS PointCloud2 ..... 39
DT6 Classe std ::array() (bibliothèque standard C++) ..... 40
DT7 memcpy() ..... 41
DT8 std::atomic ..... 42

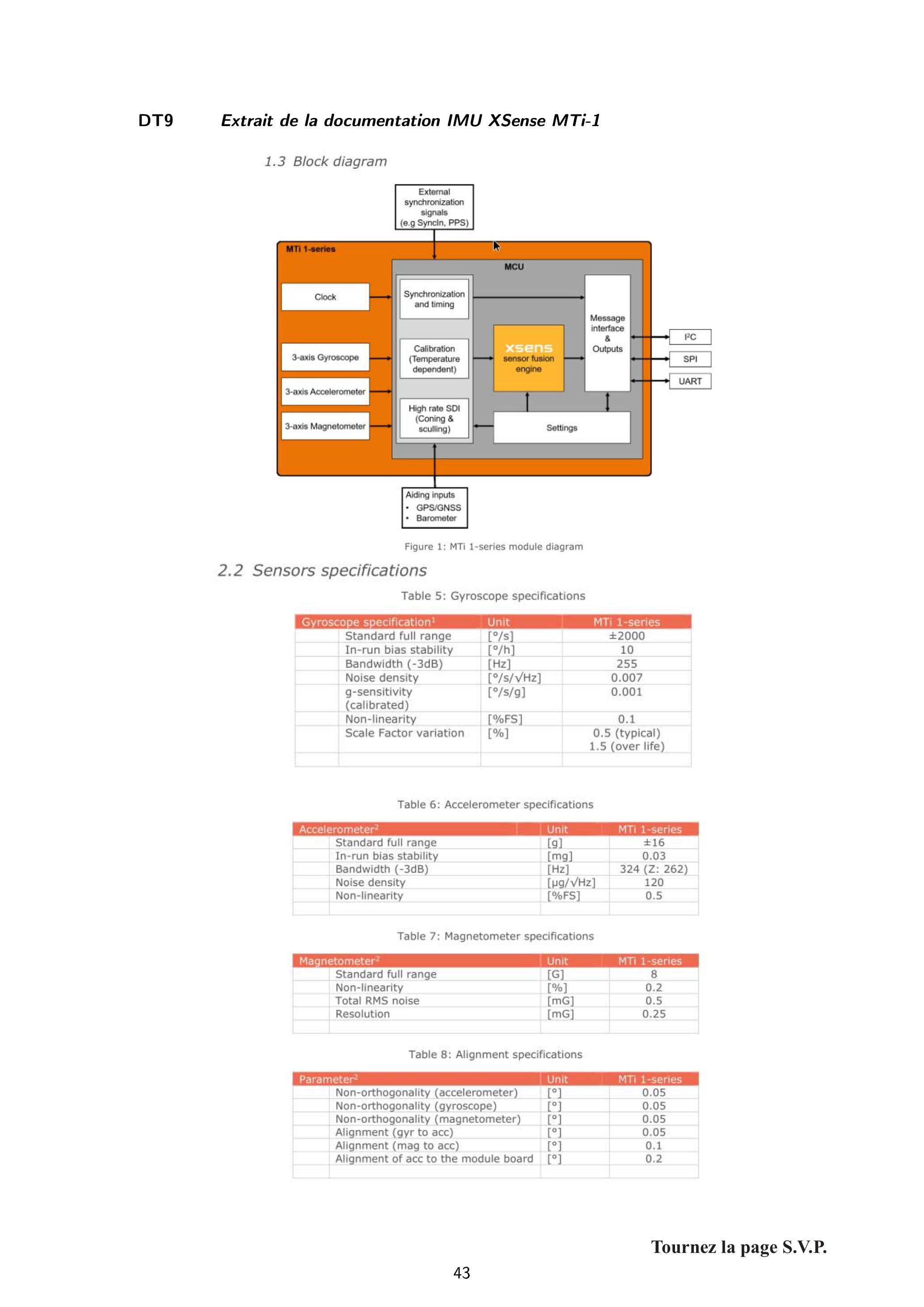

DT9 Extrait de la documentation IMU XSense MTi-1 ..... 43
DT10 Bibliothèque Numpy (résumé) ..... 44
DT11 Extrait du jeu de données coco.yam/ ..... 45

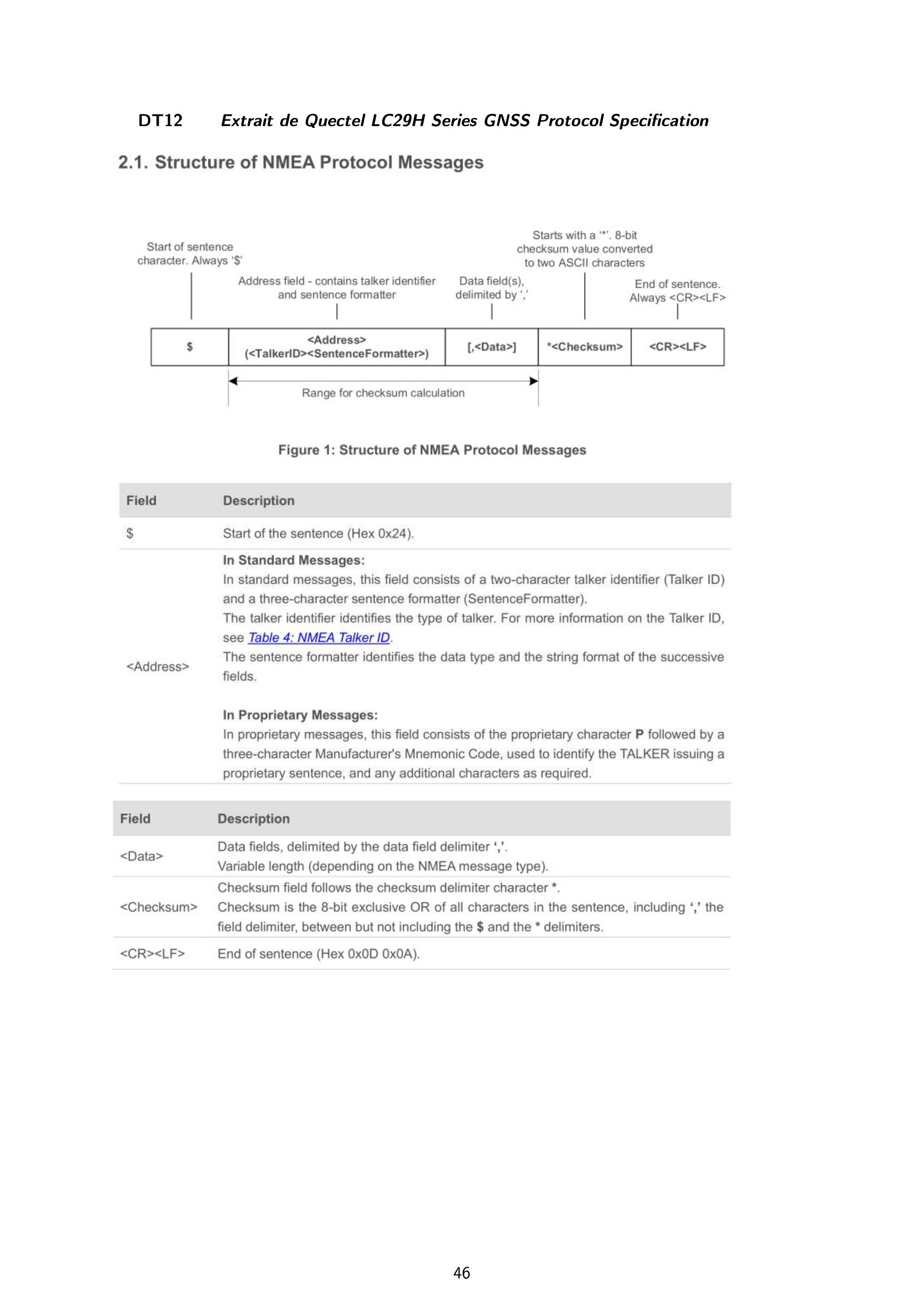

DT12 Extrait de Quectel LC29H Series GNSS Protocol Specification ..... 46
DT13 Code de détection C++ pour OAK D Lite ..... 51
DT14 Extraits du règlement (UE) 2016/679 du parlement européen et du conseil du 27 avril 2016 entré en application le 25 mai 2018 ..... 53

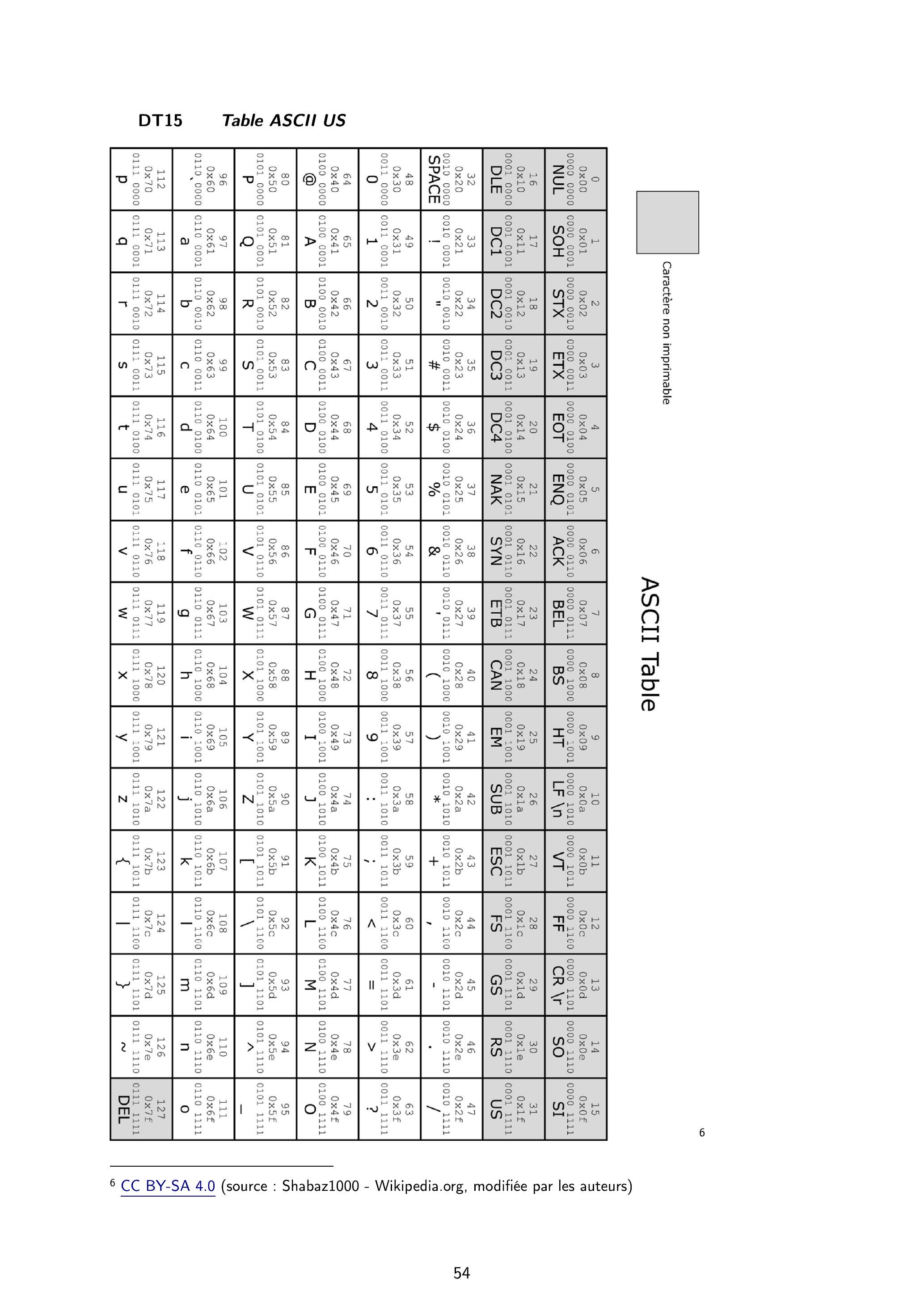

DT15 Table ASCII US ..... 54

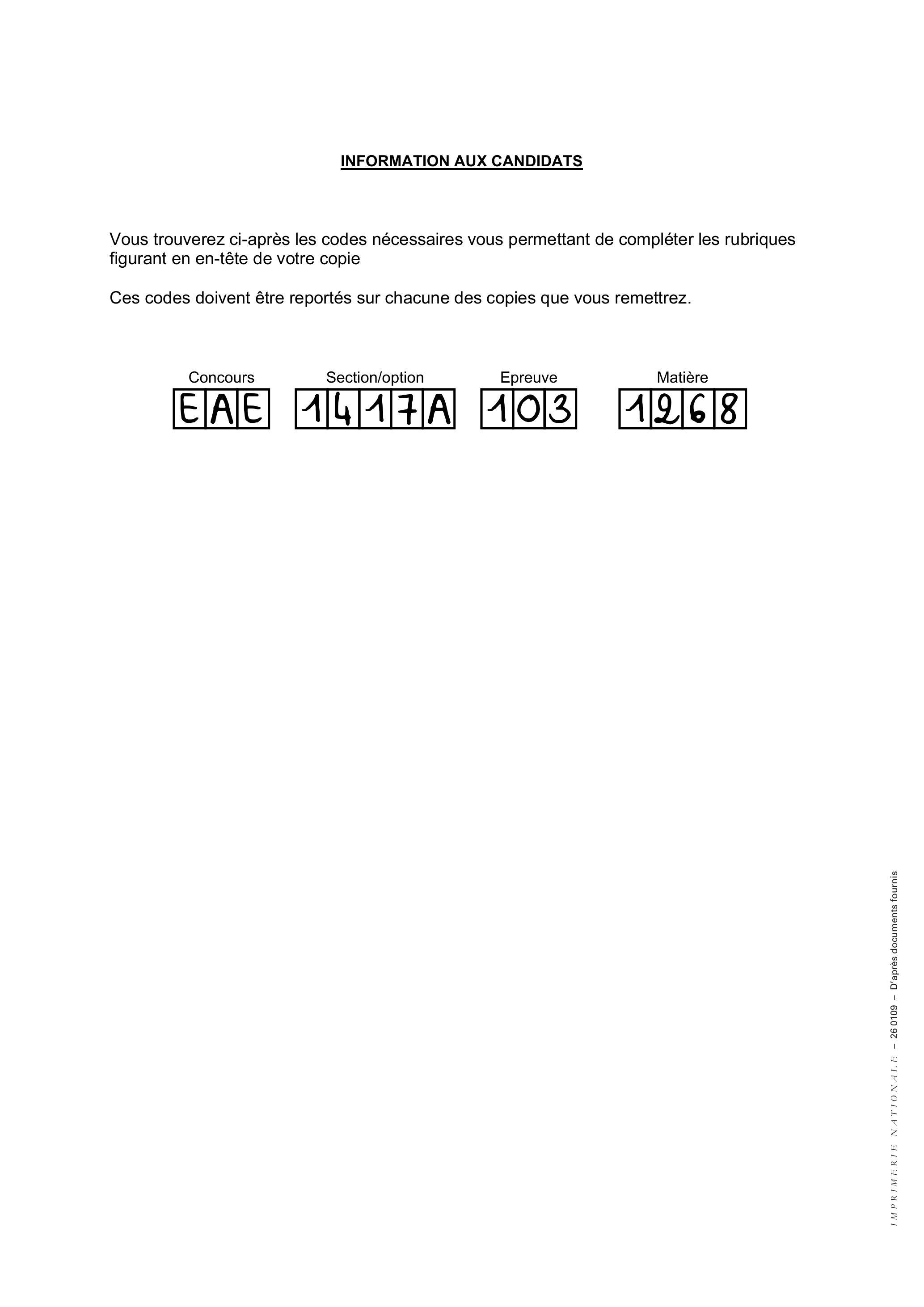

INFORMATION AUX CANDIDATS

Vous trouverez ci-après les codes nécessaires vous permettant de compléter les rubriques figurant en en-tête de votre copie
Ces codes doivent être reportés sur chacune des copies que vous remettrez.

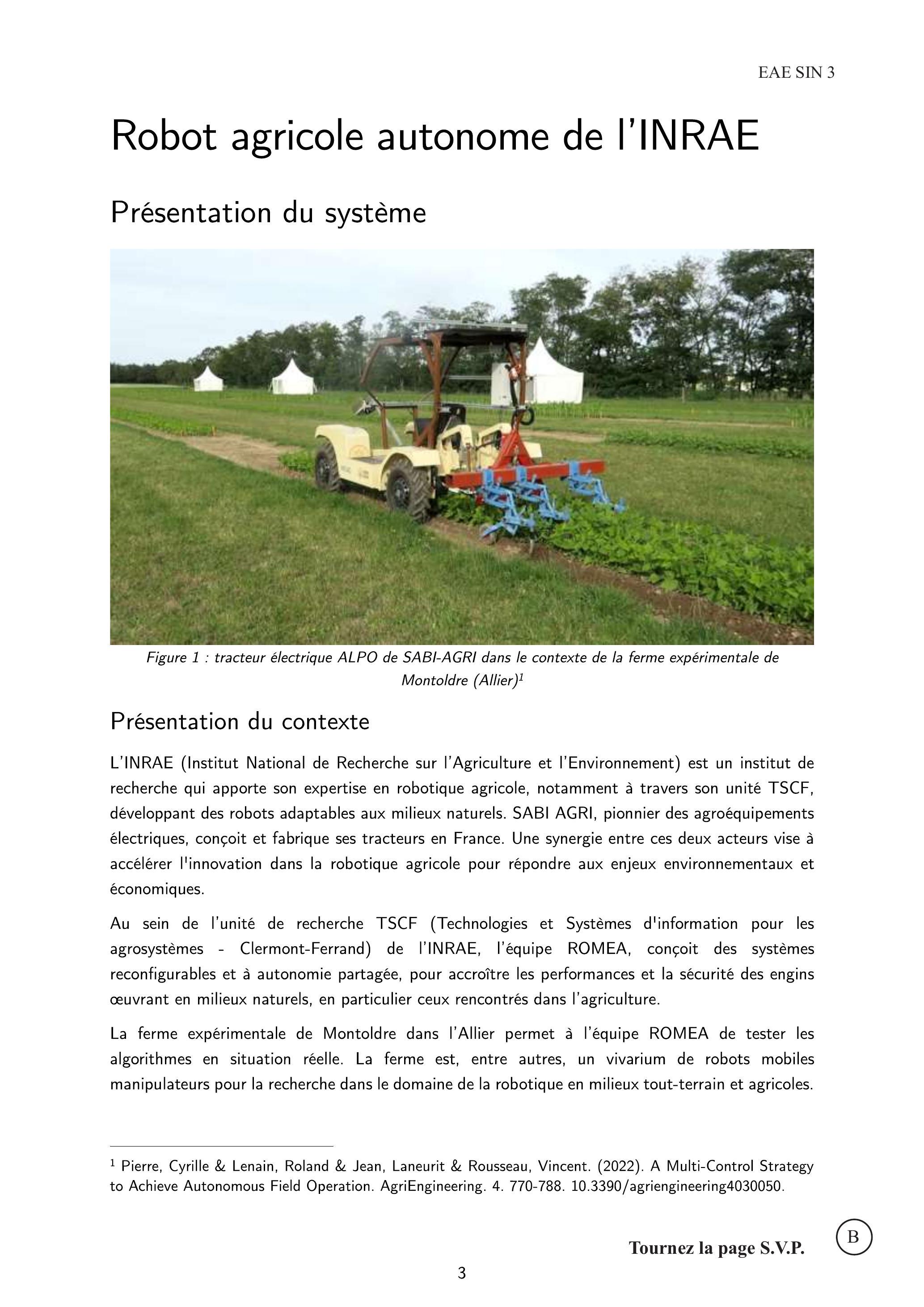

Robot agricole autonome de l'INRAE

Présentation du système

Figure 1 : tracteur électrique ALPO de SABI-AGRI dans le contexte de la ferme expérimentale de Montoldre (Allier) ^1

Présentation du contexte

L'INRAE (Institut National de Recherche sur l'Agriculture et l'Environnement) est un institut de recherche qui apporte son expertise en robotique agricole, notamment à travers son unité TSCF, développant des robots adaptables aux milieux naturels. SABI AGRI, pionnier des agroéquipements électriques, conçoit et fabrique ses tracteurs en France. Une synergie entre ces deux acteurs vise à accélérer l'innovation dans la robotique agricole pour répondre aux enjeux environnementaux et économiques.
Au sein de l'unité de recherche TSCF (Technologies et Systèmes d'information pour les agrosystèmes - Clermont-Ferrand) de l'INRAE, l'équipe ROMEA, conçoit des systèmes reconfigurables et à autonomie partagée, pour accroître les performances et la sécurité des engins œuvrant en milieux naturels, en particulier ceux rencontrés dans l'agriculture.
La ferme expérimentale de Montoldre dans l'Allier permet à l'équipe ROMEA de tester les algorithmes en situation réelle. La ferme est, entre autres, un vivarium de robots mobiles manipulateurs pour la recherche dans le domaine de la robotique en milieux tout-terrain et agricoles.
L'équipe ROMEA de l'unité de recherche TSCF travaille avec plusieurs modèles de robots regroupant les principales architectures utilisées dans le domaine de la robotique agricole.

Robots de l'équipe ROMEA

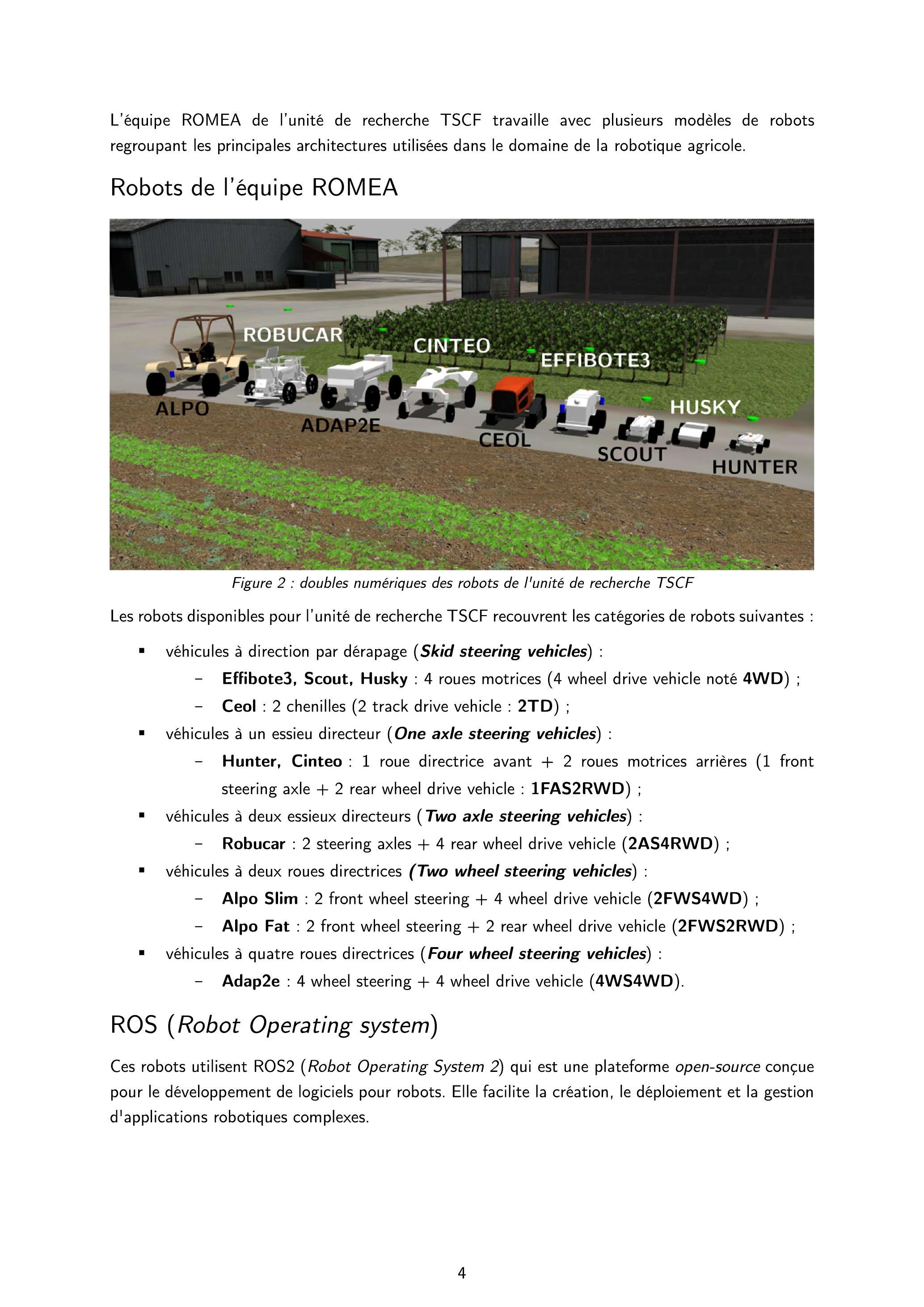

Figure 2 : doubles numériques des robots de l'unité de recherche TSCF
Les robots disponibles pour l'unité de recherche TSCF recouvrent les catégories de robots suivantes :
  • -véhicules à direction par dérapage (Skid steering vehicles) :
    • -Effibote3, Scout, Husky : 4 roues motrices (4 wheel drive vehicle noté 4WD) ;
    • -Ceol : 2 chenilles (2 track drive vehicle : 2TD) ;
  • -véhicules à un essieu directeur (One axle steering vehicles) :
    • -Hunter, Cinteo : 1 roue directrice avant + 2 roues motrices arrières (1 front steering axle +2 rear wheel drive vehicle : 1FAS2RWD) ;
  • -véhicules à deux essieux directeurs (Two axle steering vehicles) :
    • -Robucar : 2 steering axles + 4 rear wheel drive vehicle (2AS4RWD) ;
  • -véhicules à deux roues directrices (Two wheel steering vehicles) :
    • -Alpo Slim : 2 front wheel steering + 4 wheel drive vehicle (2FWS4WD) ;
    • -Alpo Fat : 2 front wheel steering + 2 rear wheel drive vehicle (2FWS2RWD) ;
  • -véhicules à quatre roues directrices (Four wheel steering vehicles) :
    • -Adap2e : 4 wheel steering + 4 wheel drive vehicle (4WS4WD).

ROS (Robot Operating system)

Ces robots utilisent ROS2 (Robot Operating System 2) qui est une plateforme open-source conçue pour le développement de logiciels pour robots. Elle facilite la création, le déploiement et la gestion d'applications robotiques complexes.
L'architecture de ROS2 repose sur plusieurs concepts clés :
  • -nœuds (nodes) : un nœud exécute un processus qui effectue une tâche spécifique, comme le contrôle des moteurs ou le traitement des données des capteurs ;
  • -topics : les topics sont des canaux de communication asynchrones utilisés par les nœuds pour échanger des messages. Un nœud peut publier des messages sur un topic, et d'autres nœuds peuvent s'abonner à ce topic pour recevoir les messages. Les topics permettent un découplage temporel et spatial entre les nœuds. Les nœuds n'ont pas besoin de connaître l'existence les uns des autres pour communiquer. Ils se contentent de publier ou de s'abonner à des topics spécifiques ;
  • -services : les services permettent une communication bidirectionnelle synchrone entre les nœuds. Un nœud peut offrir un service, et un autre nœud client peut appeler ce service pour obtenir une réponse ;
  • -actions : les actions permettent une communication asynchrone avec des mises à jour de progression (feedback). Le nœud client peut recevoir des mises à jour régulières sur l'état de la tâche en cours ;
  • -messages : les messages sont des structures de données utilisées pour transmettre des informations entre les nœuds. Ils sont définis à l'aide de fichiers de description de message ;
  • -paramètres : un paramètre est une valeur configurable qui peut être définie, modifiée et lue par un nœud (node) pendant son exécution. Les paramètres permettent de personnaliser le comportement d'un nœud sans avoir à recompiler le code.

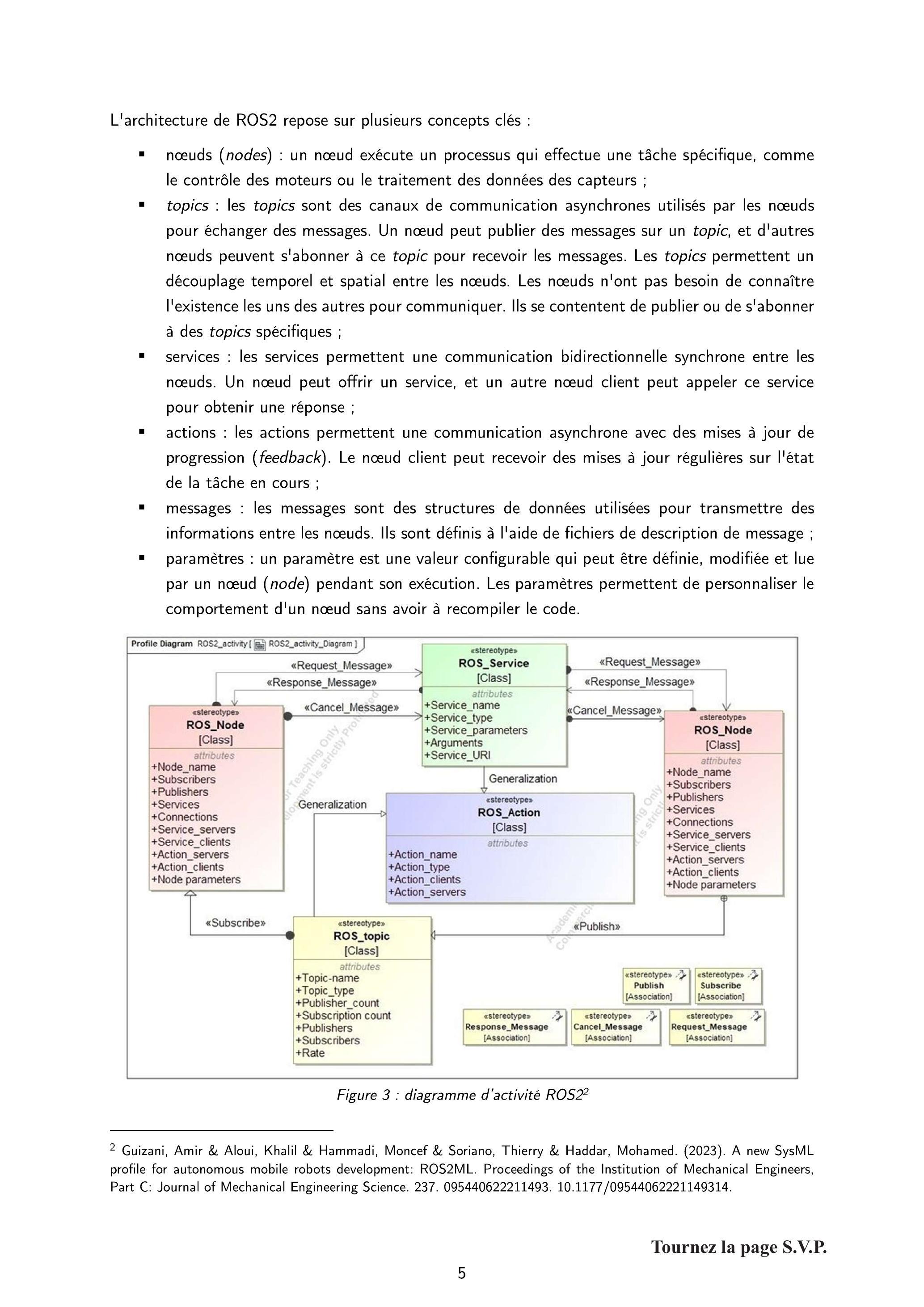

Figure 3 : diagramme d'activité ROS2 ^2
Un système robotique complet est composé de nombreux nœuds fonctionnant de concert. Dans ROS2, un seul exécutable (programme C++, programme Python, etc.) peut contenir un ou plusieurs nœuds. Chaque nœud peut envoyer (en publiant) et recevoir (en souscrivant) des données vers ou depuis d'autres nœuds via des topics, des services ou des actions.
Une représentation souvent utilisée dans les projets ROS est obtenue par l'outil RQt (ROS Qt GUI Too/). À partir du code, cet outil génère un diagramme permettant une visualisation rapide de l'organisation d'un projet (ROS Graph). Un tel diagramme montre comment les nœuds (entourés par des ellipses) communiquent les uns avec les autres par le biais des topics, services et actions (entourés par des rectangles). Les flèches montrent la circulation de l'information.
Le graphe ROS représentant la communication de base sur le robot ALPO est présenté sur le document DT1.
Dans ce graphe, le nœud /robot/base/mobile_base_controller publie sur les topics :
  • -/robot/base/controller/kinematic ;
  • -/robot/base/controller/odom ;
  • -/robot/base/controller/odometry.
II a souscrit au topic/robot/base/controller/cmd_one_axle_steering.

Système de l'étude

L'objet de l'étude ci-après se concentre sur le robot ALPO de la société SABI AGRI.
Le robot ALPO, développé par SABI AGRI en collaboration avec INRAE, est un tracteur électrique conçu pour l'agriculture durable et robotisée.
Caractéristiques principales du robot ALPO :
  • -électrique et écologique : le tracteur ALPO est entièrement électrique, émettant zéro CO2, ce qui contribue à la transition agroécologique ;
  • -polyvalence et robotisation : il est adapté à diverses cultures et peut être utilisé comme valet de ferme ou tracteur principal. Sa conception permet une automatisation complète pour des tâches agricoles variées ;
  • -collaboration avec le robot ZILUS : dans le cadre de l'Accord Robotique, le tracteur ALPO travaille en tandem avec le robot tout-terrain ZILUS. Ensemble, ils réalisent des opérations culturales complémentaires, optimisant le temps et réduisant la pénibilité pour les agriculteurs.
L'équipe ROMEA utilise le robot ALPO comme plateforme d'expérimentation. Le tracteur ALPO a donc été adapté pour utiliser ROS2. Il est pilotable par le joystick d'origine dans la cabine, mais également par les algorithmes développés par l'équipe ROMEA afin de le rendre autonome.
Le tracteur électrique ALPO est un robot à 2 ou 4 roues motrices utilisant une direction semi Ackermann, c'est à dire que les points de pivotement de direction des roues avant ne sont pas reliés par un tirant, chaque roue directrice est pilotée indépendamment par un vérin.

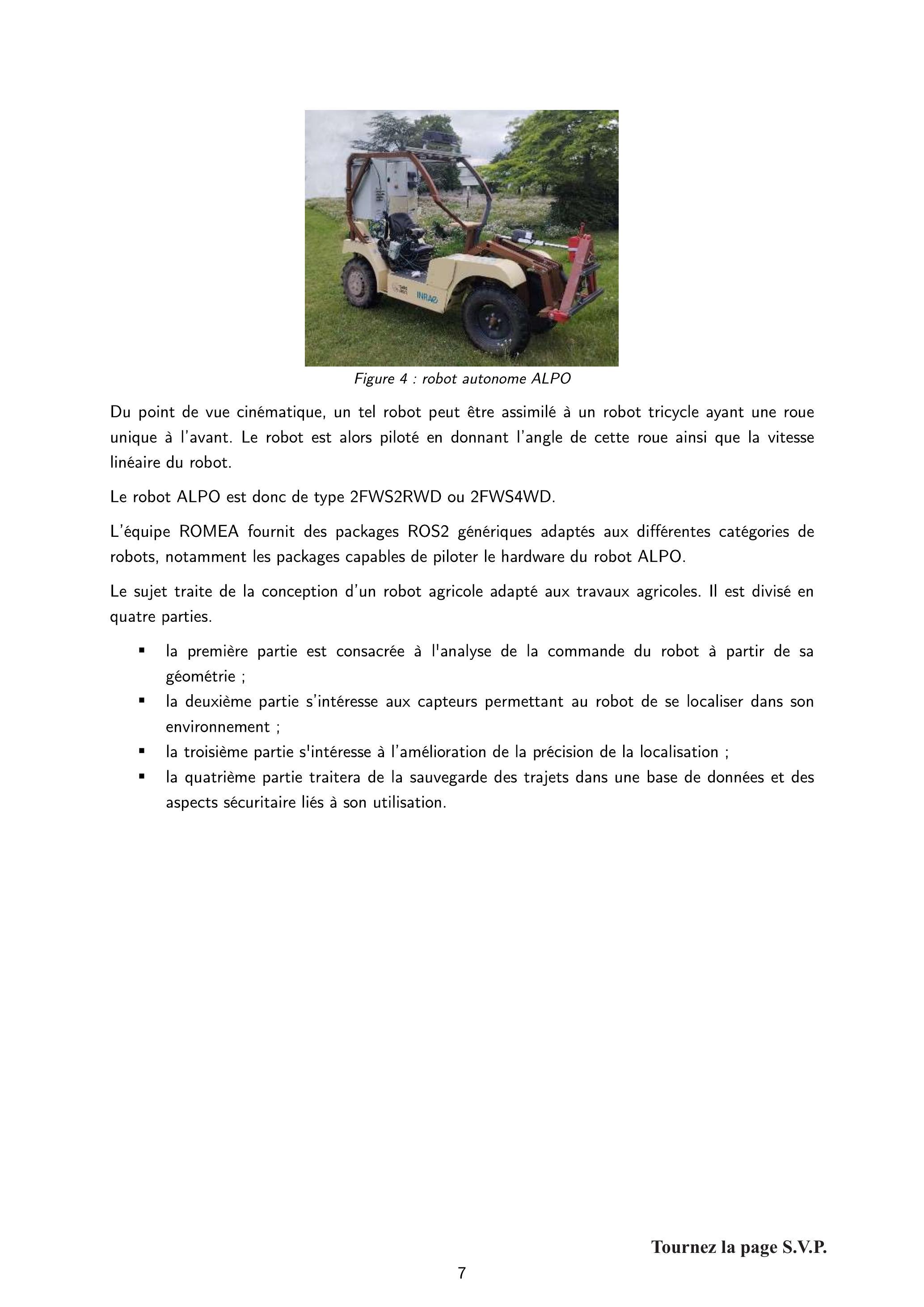

Figure 4 : robot autonome ALPO
Du point de vue cinématique, un tel robot peut être assimilé à un robot tricycle ayant une roue unique à l'avant. Le robot est alors piloté en donnant l'angle de cette roue ainsi que la vitesse linéaire du robot.
Le robot ALPO est donc de type 2FWS2RWD ou 2FWS4WD.
L'équipe ROMEA fournit des packages ROS2 génériques adaptés aux différentes catégories de robots, notamment les packages capables de piloter le hardware du robot ALPO.
Le sujet traite de la conception d'un robot agricole adapté aux travaux agricoles. Il est divisé en quatre parties.
  • -la première partie est consacrée à l'analyse de la commande du robot à partir de sa géométrie ;
  • -la deuxième partie s'intéresse aux capteurs permettant au robot de se localiser dans son environnement ;
  • -la troisième partie s'intéresse à l'amélioration de la précision de la localisation ;
  • -la quatrième partie traitera de la sauvegarde des trajets dans une base de données et des aspects sécuritaire liés à son utilisation.

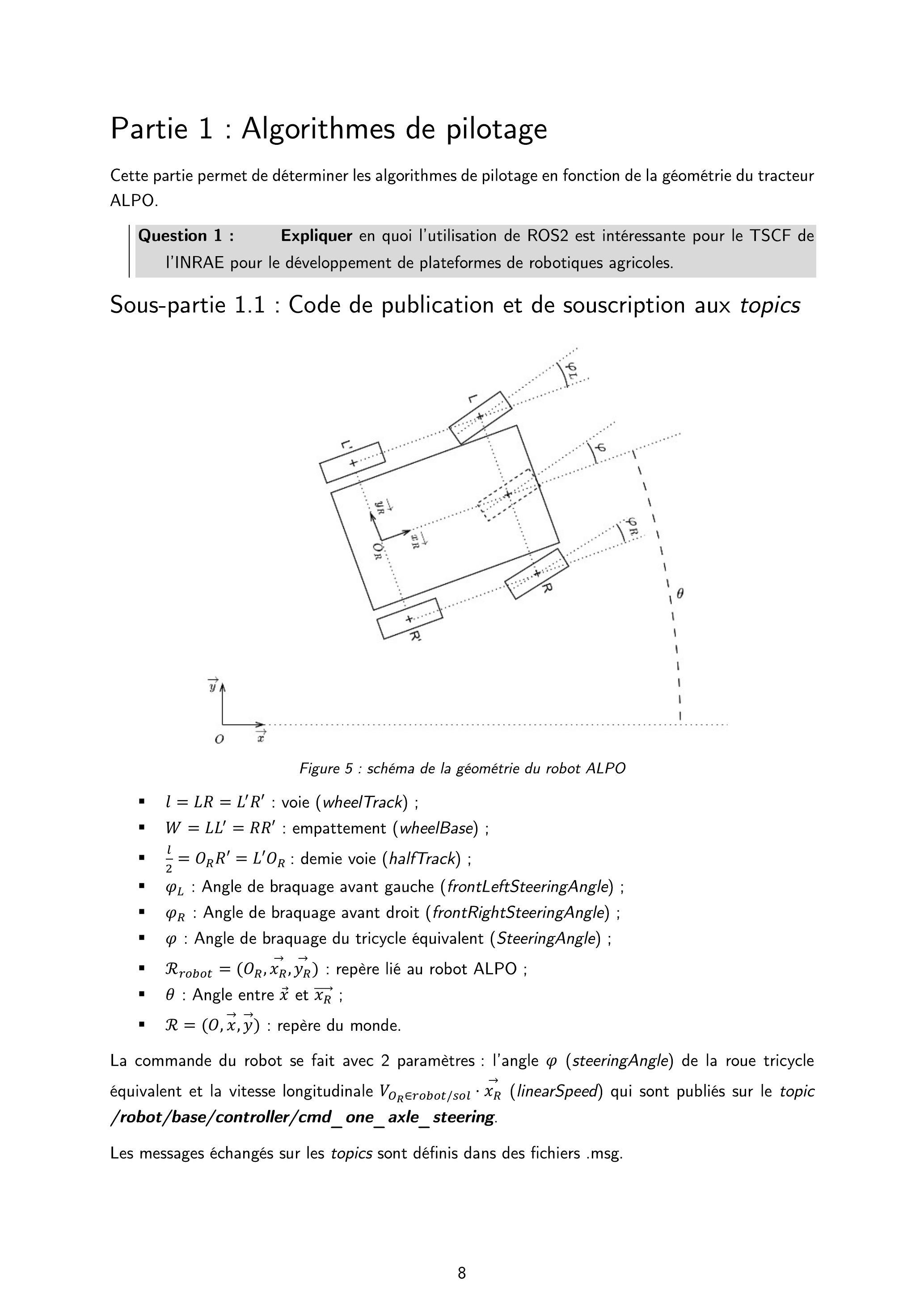

Partie 1 : Algorithmes de pilotage

Cette partie permet de déterminer les algorithmes de pilotage en fonction de la géométrie du tracteur ALPO.
Question 1 : Expliquer en quoi l'utilisation de ROS2 est intéressante pour le TSCF de I'INRAE pour le développement de plateformes de robotiques agricoles.

Sous-partie 1.1 : Code de publication et de souscription aux topics

Figure 5 : schéma de la géométrie du robot ALPO
  • - l = LR = L^′ R^′ : voie (whee/Track) ;
  • - W = LL^′ = RR^′ : empattement (wheelBase) ;
  • - l/2 = O_R R^′ = L^′ O_R : demie voie (halfTrack) ;
  • - φ_L : Angle de braquage avant gauche (frontLeftSteeringAngle) ;
  • - φ_R : Angle de braquage avant droit (frontRightSteeringAngle) ;
  • - φ : Angle de braquage du tricycle équivalent (SteeringAngle) ;
  • - R_(robot) = (O_R, x_R^(→−), y_R^(→−)) : repère lié au robot ALPO ;
  • - θ : Angle entre x⃗ et x_R^(→−);
  • - R = (O, x⃗, y⃗) : repère du monde.
La commande du robot se fait avec 2 paramètres : l'angle φ (steeringAngle) de la roue tricycle équivalent et la vitesse longitudinale V_(O_R ∈ robot / sol) ⋅ x_R^(→−) (linearSpeed) qui sont publiés sur le topic /robot/base/controller/cmd_one_axle_steering.
Les messages échangés sur les topics sont définis dans des fichiers .msg.
Afin de piloter le robot, le nœud /robot/base/mobile_base_controller_fat souscrit au topic /robot/base/cmd_one_axle_steering dans lequel est publié un message de type OneAxleSteeringCommand.msg dont la description est la suivante :
float64 longitudinal_speed # m/s
float64 front_steering_angle # rad
Un programme minimum pour publier régulièrement ce type de message pourrait être le suivant (le fichier alpo_control.hpp est généré automatiquement par ROS à la compilation depuis le fichier OneAxleSteeringCommand.msg) :
#include "rclcpp/rclcpp.hpp"
#include " romea_mobile_base_msgs/OneAxleSteeringCommand.hpp"
int main(int argc, char * argv[])
{
    rclcpp::init(argc, argv);
    auto node = rclcpp::Node::make_shared("minimal_alpo_publisher");
    auto publisher = node->create_publisher<romea_mobile_base_msgs::msg::OneAxleSteeringCommand>(
        "/robot/base/cmd_one_axle_steering", 10);
    rclcpp::WallRate loop_rate(100ms);
    auto message = romea_mobile_base_msgs::msg::OneAxleSteeringCommand();
    message.longitudinal_speed = 1.0;
    message.steering_angle = 0.0;
    RCLCPP_INFO(node->get_logger(), "Publication sur /robot/base/cmd_one_axle_steering");
    while (rclcpp::ok()) {
        publisher->publish(message);
        rclcpp::spin_some(node);
        loop_rate.sleep();
    }
    rclcpp::shutdown();
    return 0;
}
Question 2 : Indiquer, à partir de ce code de publication minimum, quelle bibliothèque est utilisée pour publier sur un topic. Préciser quelles sont les valeurs des consignes de pilotage du robot ALPO dans cet exemple.
Une version minimale d'un programme permettant de souscrire au topic /robot/base/controller/cmd_one_axle_steering pourrait être :
#include "rclcpp/rclcpp.hpp"
#include "romea_mobile_base_msgs/OneAxleSteeringCommand.hpp"
int main(int argc, char * argv[])
{
    rclcpp::init(argc, argv);
    auto node = rclcpp::Node::make_shared("minimal_alpo_subscriber");
    auto subscription = node-
>create_subscription<romea_mobile_base_msgs::msg::OneAxleSteeringCommand>(
        "/robot/base/controller/cmd_one_axle_steering", 10,
        [](romea::core::OneAxleSteeringCommand::SharedPtr msg) {
            printf("Speed: %.2f m/s, Angle: %.2f rad\n",
                msg->longitudinal_speed, msg->steering_angle);
        });
    rclcpp::spin(node);
    rclcpp::shutdown();
    return 0;
}
Question 3 : Indiquer le résultat de la sortie console du programme de publication cidessus. Préciser quels sont les types des paramètres affichés.
Question 4 : À l'aide du document DT1, déterminer le nœud publiant sur le topic /robot/base/controller/cmd_one_axle_steering. Justifier la présence de ce nœud.

Sous-partie 1.2 : Equations cinématiques

ROS pilote donc le robot en publiant sur le topic /robot/base/controller/cmd_one_axle_steering les consignes de vitesse V_(O_R ∈ robot / sol) et l'angle φ. Afin d'orienter correctement les roues avant directrices pour ces consignes, il faut, à partir de la géométrie du robot, déterminer les angles φ_L et φ_R. Le déplacement du robot est étudié sans glissement.
Par définition, le rayon de braquage est la distance entre O_R et le CIR (Centre Instantané de Rotation). La courbure (curvature en anglais) est alors l'inverse du rayon de braquage.
Question 5 : Montrer que φ_L = atan((tanφ)/(1 − l/2 ⋅ 1/r)) avec r le rayon de braquage. Donner φ_R.
Question 6 : Montrer que V_(LErobot / sol) = V_(O_R ∈ robot / sol)√((1 − (l/2)/r)^2 + tan^2(φ)). Donner V_(Rerobot/sol).

Sous-partie 1.3 : Code pour piloter le robot ALPO

Le diagramme de classe axle_steering DT2 présente les classes assurant le calcul des paramètres cinématiques de certains robots utilisés par l'équipe ROMEA, en particulier le robot ALPO. Les caractéristiques du robot sont stockées dans la structure parameters.
Question 7 : Justifier que computeInstantaneouscurvature(double&,double&) soit accessible depuis une instance de TwoWheelSteeringKinematic.
Question 8 : Écrire le constructeur de la structure parameters en initialisant les paramètres avec une valeur nulle.
Question 9 : Écrire une implémentation de la méthode OneAxleSteeringKinematic::computeInstantaneousCurvature() retournant la courbure instantanée.
Question 10 : Compléter, sur le document réponse DR1, une implémentation des méthodes de la classe TwoWheelSteeringKinematic permettant de calculer les angles φ_L et φ_R ainsi que les vitesses linéaires des roues.
Le nœud /robot/base/mobile_base_controller_fat alimente une structure OdometryFrame2FWS4WD qui sera utilisée par la méthode ControllerInterface2FWS4WD::write() pour envoyer les commandes aux différents contrôleurs. Cette structure regroupe les paramètres (de type double) nécessaires à la commande d'un robot de type 2FWS4WD.
Question 11 : Déclarer la structure OdometryFrame2FWS4WD en utilisant des noms de variables adaptées.
Afin de contrôler le robot, le nœud /robot/base/mobile_base_controller_fat utilise une instance de la classe mobile_base_controller dont un extrait de la définition est donné ci-dessous :
template<typename InterfaceType, typename KinematicType>
class MobileBaseController : public controller_interface::ControllerInterface
{
    ...
using MobileBaseController2FWS2RWD =
        MobileBaseController<ControllerInterface2FWS2RWD, core::TwoWheelSteeringKinematic>;
using MobileBaseController2FWS4WD =
        MobileBaseController<ControllerInterface2FWS4WD, core::TwoWheelSteeringKinematic>;
using MobileBaseController2WD =
        MobileBaseController<ControllerInterface2WD, core::SkidSteeringKinematic>;
    ...
}
Question 12 : Justifier de l'intérêt d'utiliser un modèle de classe (template).
Les robots autonomes possèdent de nombreux capteurs tels des récepteurs GNSS ^3, LiDAR, caméras multiples, centrale inertielle, capteurs odométriques, etc. Certains sont proprioceptifs : ils effectuent leurs mesures par rapport à ce qu'ils perçoivent localement du déplacement du robot. D'autres sont extéroceptifs : ils se basent sur des mesures prises par rapport à son environnement global (repère absolu).

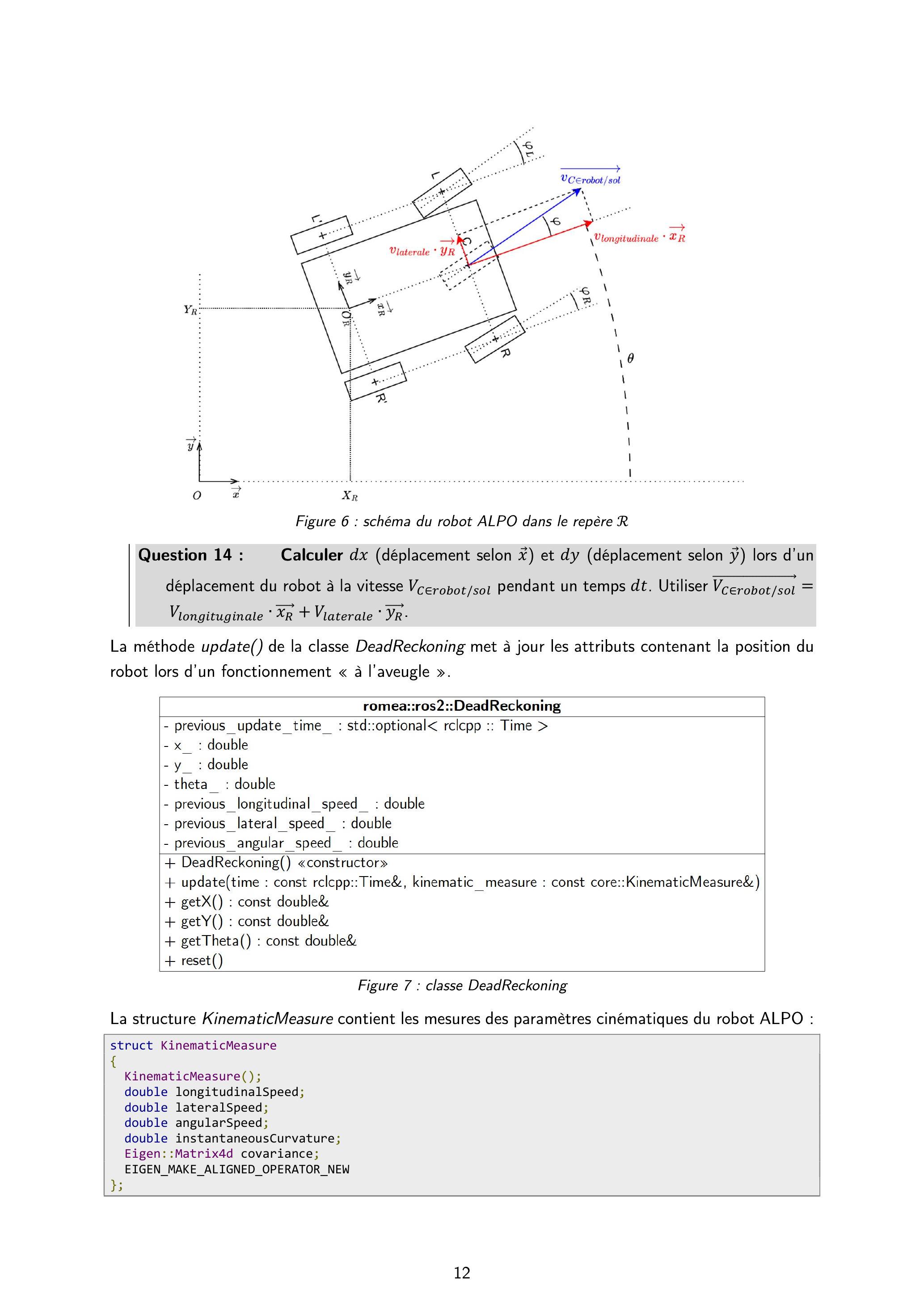

Sous-partie 1.4 : Odométrie

Il est nécessaire de pouvoir calculer la position du robot lorsqu'aucun capteur extéroceptif ne fournit de mesures. Dans ce cas le robot se déplace « à l'aveugle» (dead reckoning en anglais) et s'appuie uniquement sur ses capteurs proprioceptifs. L'odométrie consiste à estimer les déplacements du robot mobile en utilisant ses capteurs proprioceptifs.
Question 13 : Indiquer dans quels cas le robot ALPO peut se retrouver dans une situation où seuls ses capteurs proprioceptifs fournissent de l'information.
Figure 6 : schéma du robot ALPO dans le repère R
Question 14 : Calculer dx (déplacement selon x⃗ ) et dy (déplacement selon y⃗ ) lors d'un déplacement du robot à la vitesse V_(CErobot / sol) pendant un temps dt. Utiliser V_(C ∈ robot / sol)^(→−) = V_(longituginale) ⋅ x_R^(→−) + V_(laterale) ⋅ y_R^(→−).
La méthode update() de la classe DeadReckoning met à jour les attributs contenant la position du robot lors d'un fonctionnement « à l'aveugle ».
romea::ros2::DeadReckoning
- previous_update_time_ : std::optional< rclcpp :: Time >
- x_ : double
- y_ : double
- theta_ : double
- previous_longitudinal_speed_ : double
- previous_lateral_speed_ : double
- previous_angular_speed_ : double
+ DeadReckoning() «constructor>
+ update(time : const rclcpp::Time&, kinematic_measure : const core::KinematicMeasure&)
+ getX() : const double&
+ getY() : const double&
+ getTheta() : const double&
+ reset()
Figure 7 : classe DeadReckoning
La structure KinematicMeasure contient les mesures des paramètres cinématiques du robot ALPO :
struct KinematicMeasure
{
    KinematicMeasure();
    double longitudinalSpeed;
    double lateralSpeed;
    double angularSpeed;
    double instantaneousCurvature;
    Eigen::Matrix4d covariance;
    EIGEN_MAKE_ALIGNED_OPERATOR_NEW
};
Question 15 : Compléter (sur votre copie) la méthode Dead_Reckoning::update() de mise à jour de l'odométrie du robot.
void DeadReckoning::update(
    const rclcpp::Time & time,
    const core::KinematicMeasure & kinematic_measure)
{
    if (previous_update_time_.has_value()) {
        double dt = (time - *previous_update_time_).seconds();
        //A compléter sur votre copie
}
  • Question 16 : Écrire le modèle de classe (template) between0And2Pi() permettant de retourner un angle compris entre 0 et 2π pour un angle passé en paramètre compris entre − 4π et 4π.

Sous-partie 1.5 : Code commande moteurs

Les moteurs utilisés pour la traction sont pilotables en openCAN. La classe AlpoHardware (voir DT3) assure ce pilotage en utilisant une instance de la classe ros2_socketcan fournie par ROS2 (voir DT4).
La méthode send_data() de la classe AlpoHardware est implémentée de la façon suivante :
bool AlpoHardware::send_data_(uint32_t id)
{
    try {
        drivers::socketcan::CanId can_id(id, 0, 8);
        can_sender_.send(sended_frame_data_.data(), 8, can_id, TIMEOUT);
        return true;
    } catch (drivers::socketcan::SocketCanTimeout & e) {
        RCLCPP_ERROR_STREAM(
            rclcpp::get_logger("AlpoHardware"),
            "Send can data" << std::hex << id << ": timeout");
    } catch (std::runtime_error & e) {
        RCLCPP_ERROR_STREAM(
            rclcpp::get_logger("AlpoHardware"),
            "Send can data" << std::hex << id << ": " << e.what());
    }
    return false;
}
Question 17 : Écrire l'implémentation de la méthode encode_odo_data() qui doit copier ses paramètres de type FLOAT dans l'attribut sended_frame_data, avant que soit appelée la méthode send_data() (voir annexes DT6 et DT7).
La méthode decode_odo_data_() (voir le diagramme de classe AlpoHardware DT3) est appelée par les méthodes decode_front_wheel_speeds_(), decode_rear_wheel_speeds_() et decode_front_wheel_angles_() pour obtenir les vitesses et angles correspondants mesurés par les capteurs au niveau des moteurs et vérins. Ces mesures sont régulièrement envoyées sur le bus CANBUS par un thread qui exécute la méthode received_data(). Cette méthode copie les mesures dans l'attribut received_data. La méthode decode_odo_data() est appelée pour lire la valeur de received_data et les recopier dans les variables passées en paramètre.
Question 18 : Justifier de l'intérêt, dans ce cas, d'utiliser le type std ::atomic<float> pour stocker les valeurs mesurées. Proposer un dispositif alternatif de programmation qui pourrait permettre d'utiliser des types FLOAT à la place (voir DT8).

Sous-partie 1.6 : Pilotage des roues directrices

Chacune des roues directrices à l'avant du robot ALPO sont orientées par un vérin. Le schéma cinématique ci-dessous en présente le fonctionnement.
Figure 8 : schémas cinématiques (2D et 3D) de la direction de la roue du robot ALPO
  • -La longueur variable selon la longueur de tige du vérin sortie AB = l = l_m ini + Δl;
  • -La longueur de l'axe de roue constant BC = e;
  • -La longueur entre l'attache du vérin et le pivot de roue AC = d;
  • -La course du vérin : Δ l_max ;
  • -Les points A, B et C sont dans le plan (x_R^(→−), y_R^(→−)).
Les vérins électriques sont pilotés, par l'intermédiaire d'une carte de puissance, par un signal PWM provenant d'un processeur STM32F072RB. Les vérins sont équipés d'un potentiomètre permettant d'estimer la longueur l grâce à une mesure de la tension à ses bornes. Le processeur réalise une conversion analogique numérique sur 12 bits de ces tensions.
Ce processeur est programmable en langage C et peut être connecté comme un nœud sur un bus CAN par l'intermédiaire d'un circuit spécialisé (MCP2551).
Le STM32F072RB va recevoir, par le bus de données CAN, les consignes des angles φ_L et φ_R depuis AlpoHardware::send _ data_() sous forme de 2 × 4 octets représentant 2 FLOAT. II renvoie les valeurs mesurées des angles φ_(L_(mes)) et φ_(R_(mes)) sur le bus de données CAN. Ces valeurs seront récupérées par la méthode decode_front_wheel_angles_() sous forme de 2 × 4 octets également.
Question 19 : Montrer que φ = sin^(− 1)((l^2 − d^2 − e^2)/(2de)).
En dehors de la configuration du processeur, le programme en C utilise les variables et les prototypes de fonctions suivants :
/* Constantes géométriques */
#define D_CONSTANT 150.0f // Constante d en mm
#define E_CONSTANT 200.0f // Constante e en mm
#define LMINI_CONSTANT 100.0f // Constante l_mini en mm
#define DLMAX_CONSTANT 200.0f // Constante dl_max en mm
/* Adresses bus CAN */
#define CAN_ID_SETPOINTS_L1_L2 0x17 // Réception des consignes l1, l2
#define CAN_ID_FEEDBACK_P1_P2 0x26 // Envoi des positions p1, p2
/* Paramètres Fuzzy PID */
typedef struct {
    float kp, ki, kd;
    float integral;
    float prev_error;
    float output_min, output_max;
} FuzzyPID_t;
/* Variables globales */
volatile float setpoint_l1 = 150.0f, setpoint_l2 = 150.0f; // Consignes de longueur depuis CAN
volatile float setpoint_p1 = 0.0f, setpoint_p2 = 0.0f; // consignes d’angles calculées
volatile float actual_l1 = 0.0f, actual_l2 = 0.0f; // Longueurs réelles mesurées
volatile float actual_p1 = 0.0f, actual_p2 = 0.0f; // Angles vrais calculés
FuzzyPID_t pid1 = {.kp = 2.0f, .ki = 0.1f, .kd = 0.5f, .output_min = -100.0f, .output_max =
100.0f};
FuzzyPID_t pid2 = {.kp = 2.0f, .ki = 0.1f, .kd = 0.5f, .output_min = -100.0f, .output_max =
100.0f};
float calculate_length_from_angle(float angle);
float calculate_angle_from_length(float length);
float fuzzy_pid_compute(FuzzyPID_t *pid, float setpoint, float input, float dt);
void read_analog_sensors(void);
void calculate_angular_setpoints(void);
void send_positions_can(void);
void control_actuators(float cmd1, float cmd2);
Question 20 : Écrire une implémentation des fonctions calculate_length_from_angle() et calculate_angle_from_length().
La fonction read_analog_sensors() est appelée pour mesurer les longueurs l des vérins.
Question 21 : Compléter (sur votre copie) la fonction read_analog_sensors().
void read_analog_sensors(void)
{
    uint32_t adc_value1, adc_value2;
    /* Lecture de la tension du potentiomètre 1 (CAN 0) */
    HAL_ADC_Start(&hadc);
    HAL_ADC_PollForConversion(&hadc, 100);
    adc_value1 = HAL_ADC_GetValue(&hadc);
    /* Lecture de la tension du potentiomètre 2 (CAN 1) */
    HAL_ADC_Start(&hadc);
    HAL_ADC_PollForConversion(&hadc, 100);
    adc_value2 = HAL_ADC_GetValue(&hadc);
    /* Conversion CAN vers longueurs */
    // A compléter sur votre copie
    actual_l1 =
    actual_12 =
}

1.6.1. BUS de données CAN

Un problème de place en mémoire empêche d'utiliser string.h et donc d'utiliser memcpy().
Question 22: Proposer une solution pour convertir les 2 × 4 octets rx_data[0] à rx_data[7] reçus sur le bus de données CAN en 2 FLOAT sans utiliser string.h (respecter l'alignement en mémoire).
Question 23 : Indiquer deux dispositifs intégrés au bus de données CAN qui permettent de fiabiliser l'intégrité des données qu'il transporte.

Partie 2 : Mise en œuvre des capteurs

Cette partie s'intéresse au développement des programmes permettant aux capteurs du robot de le localiser dans son environnement.

Sous-partie 2.1 : Capteur IMU

2.1.1. Capteur XSense MTi-1

Le capteur Xsense MTi-1 est un capteur IMU 9DOF (voir DT9)
Question 24 : Expliquer ce qu'est un capteur IMU. Préciser ce que signifie 9DOF. Détailler ce que mesure le capteur Xsense Mti-1.
Les caractéristiques du capteur sont données en annexe DT9.
Question 25 : Calculer la dérive en position liée au bruit sur une durée de 10s. Conclure sur la pertinence d'utilisation d'un capteur IMU.
2.1.1.1. Bruits de mesure
D'une façon générale, les mesures issues des capteurs sont bruitées :
Figure 9 : mesures d'un capteur bruité en fonction du temps
Afin de prendre en compte l'incertitude de mesure et les bruits, il faut donc utiliser des variables aléatoires.
Une variable aléatoire prend des valeurs au hasard, et répond aux lois des probabilités.
La densité de probabilité de la variable aléatoire X est donc ∫_(− ∞)^∞p(X)dX = 1
En général, les variables aléatoires utilisées en robotique sont gaussiennes, c'est-à-dire qu'elles suivent des lois normales :
X ∼ N(μ, σ^2)
  • - μ : moyenne
  • - σ^2 : variance
Par exemple, un capteur sera modélisé par un modèle probabiliste tel que la probabilité d'avoir la mesure z sachant l'état x du système est :
p(z|x) = 1/(σ√(2π))e^(− ((z − f_(capteur)(x))^2)/(2σ^2))
C'est à dire qu'un capteur mesurant la grandeur x retourne z = x + N(μ, σ^2). La valeur μ est alors un biais.
Afin de déterminer la probabilité d'avoir l'état x du système sachant z il suffira d'utiliser le théorème de Bayes.
« Le théorème de Bayes permet d'inverser les probabilités. C'est-à-dire que si l'on connaît les conséquences d'une cause, l'observation des effets permet de remonter aux causes. » (wikipedia.org)
P(A_i|B) = (P(B|A_i) × P(A_i))/(∑_(j = 1)^n P(B|A_j) × P(A_j))
En laboratoire, une expérimentation est menée pour déterminer le comportement de l'accéléromètre du capteur XSense MTi-1.
  • - a_x : accélération vraie (m ⋅ s^(− 2))
  • - z : mesure du capteur (m ⋅ s^(− 2))
  • - P(a_x|z) : probabilité de l'accélération vraie sachant la mesure
  • - P(z|a_x) : probabilité de la mesure sachant l'accélération vraie
Une calibration du capteur donne les résultats suivants :
a_x vraie ( m ⋅ s^(− 2) ) z = 0, 95 z = 0, 98 z = 1.00 z = 1.02 z = 1, 05
0,90 0,15 0,05 0,02 0,01 0,00
0,95 0,40 0,20 0,05 0,02 0,01
1,00 0,05 0,15 0,50 0,15 0,05
1,05 0,01 0,02 0,05 0,20 0,40
1,10 0,00 0,01 0,02 0,05 0,15
Tableau 1 : tableau de calibration P(z|a_x)
Question 26 : Le capteur mesure z = 1, 02m ⋅ s^(− 2). Calculer la probabilité a posteriori P(a_x|z = 1, 02) pour toutes les valeurs de a_x possibles. Préciser la valeur de a_x la plus probable. La probabilité a priori P(a_x) n'étant pas connue, une distribution uniforme P(a_x) sera utilisée pour toutes les valeurs de a_x.
Deux mesures temporelles des accélérations sont réalisées pour deux vitesses du robot, 0m ⋅ s^(− 1) et 1m ⋅ s^(− 1).
Figure 10 : accélérations en fonction du temps
Question 27 : Indiquer quels sont les facteurs pouvant augmenter les variances de mesure d'un capteur IMU dans ce système robotique.

2.1.2. Algorithme ZeroVelocityEstimator

La classe OnlineVariance hérite de OnlineAverage. La méthode update() est codée :
void OnlineVariance::update(const double & value)
{
    std::lock_guard<std::mutex> lock(mutex_);
    long long int integerValue = static_cast<long long int>(value * multiplier_);
    long long int squaredIntegerValue = integerValue * integerValue;
    sumOfData_ += integerValue;
    sumOfSquaredData_ += squaredIntegerValue;
    if (data_.size() != windowSize_) {
        data_.push_back(integerValue);
        squaredData_.push_back(squaredIntegerValue);
    } else {
        sumOfData_ -= data_[index_];
        sumOfSquaredData_ -= squaredData_[index_];
        data_[index_] = integerValue;
        squaredData_[index_] = squaredIntegerValue;
    }
    double average = sumOfData_ / (double(multiplier_) * data_.size());
    double squaredAverage = (sumOfSquaredData_) / double(squaredMultiplier_);
    double variance = (squaredAverage - data_.size() * average * average) / (windowSizeMinusOne_);
    average_ = average;
    variance_ = variance;
    index_ = (index_ + 1) % windowSize_;
}
bool ZeroVelocityEstimator::update(
    const double & accelerationAlongXBodyAxis,
    const double & accelerationAlongYBodyAxis,
    const double & accelerationAlongZBodyAxis,
    const double & angularSpeedAroundXBodyAxis,
    const double & angularSpeedAroundYBodyAxis,
    const double & angularSpeedAroundZBodyAxis)
{
    varAccelerationAlongXBodyAxis_.update(accelerationAlongXBodyAxis);
    varAccelerationAlongYBodyAxis_.update(accelerationAlongYBodyAxis);
    varAccelerationAlongZBodyAxis_.update(accelerationAlongZBodyAxis);
    varAngularSpeedAroundXBodyAxis_.update(angularSpeedAroundXBodyAxis);
    varAngularSpeedAroundYBodyAxis_.update(angularSpeedAroundYBodyAxis);
    varAngularSpeedAroundZBodyAxis_.update(angularSpeedAroundZBodyAxis);
    if (varAccelerationAlongXBodyAxis_.isAvailable()) {
        return varAccelerationAlongXBodyAxis_.getVariance() < accelerationVarianceThreshold_ &&
            varAccelerationAlongYBodyAxis_.getVariance() < accelerationVarianceThreshold_ &&
            varAccelerationAlongZBodyAxis_.getVariance() < accelerationVarianceThreshold_ &&
            varAngularSpeedAroundXBodyAxis_.getVariance() < angularSpeedVarianceThreshold_ &&
            varAngularSpeedAroundYBodyAxis_.getVariance() < angularSpeedVarianceThreshold_ &&
            varAngularSpeedAroundZBodyAxis_.getVariance() < angularSpeedVarianceThreshold_;
    } else {
        return false;
    }
}
Question 28 : Indiquer quelles sont les conditions pour que ZeroVelocityEstimator ::update() estime la vitesse nulle. Justifier en quoi, dans ces cas, la vitesse peut être réellement considérée nulle.

Sous-partie 2.2 : Camera stéréo

Cette partie valide l'utilisation d'une paire de caméras utilisée comme caméra stéréo pour l'observation de l'environnement du robot et la détection des obstacles.

2.2.1. Modélisation d'une caméra

2.2.1.1. Détermination des paramètres intrinsèques et extrinsèques

Pour la suite nous utiliserons un modèle de caméra dit « sténopé non inverseur », qui ne peut être réalisé en pratique mais qui est plus commode du point de vue mathématique car il évite d'inverser l'image.
Figure 11 : schéma du sténopé non inverseur
  • - C : centre optique (centre du plan image) de coordonnées C_X, C_y dans le repère R_s;
  • - F : point focal ;
  • - CF = focale f de la caméra ;
  • - R_W : le repère du monde ;
  • - R_c : le repère de la caméra ;
  • - R_s : le repère du capteur de la caméra.
Modélisation d'une caméra
En vision par ordinateur, une caméra est modélisée par une matrice de projection P de dimension 3 × 4 telle qu'un point 3 dM se projette sur le pixel m = PM.
Une matrice de projection se décompose en une matrice K des paramètres intrinsèques, et une matrice T des paramètres extrinsèques.
Paramètres extrinsèques
Les paramètres extrinsèques définissent le positionnement de la caméra dans l'espace 3D (transformations à appliquer pour effectuer le changement de repère de R_w vers R_c ).
La matrice des paramètres extrinsèques peut donc être décomposée en une matrice de rotation R et d'un vecteur t de translation.
La matrice des paramètres extrinsèques se compose de la façon suivante :
T = [r_(11), r_(12), r_(13), t_x; r_(12), r_(22), r_(23), t_y; r_(31), r_(32), r_(33), t_z] = (R|t)
Avec r_(ij) les paramètres de rotation et t_k ceux de translation.
Paramètres intrinsèques
La matrice des paramètres intrinsèques (pour des dimensions en pixels) se compose de la façon suivante :
K = [f, 0, C_x; 0, f, C_y; 0, 0, 1]
À noter que ces matrices sont exprimées en coordonnées homogènes. Les coordonnées homogènes sont une représentation mathématique utilisée en géométrie projective et en robotique pour simplifier les transformations (translations, rotations, changements d'échelle) dans un espace à n dimensions en les exprimant comme des multiplications matricielles dans un espace à n + 1 dimensions :
  • -Pour un point 3D [XYZ]^T → s ⋅ [XYZ1]^T où s est un facteur d'échelle.
L'avantage d'utiliser les coordonnées homogènes est de simplifier, entre autres, les translations qui deviennent des multiplications matricielles.
Si le pixel m(u, v) dans R_s est la projection du point M(x, y, z) dans R_W, alors :
s[u; v; 1] = K T[x; y; z; 1]
Deux caméras de même référence commerciale sont utilisées. Afin de calibrer ces caméras, un même damier est filmé avec les deux caméras. Les caractéristiques du damier sont connues et permettent à openCV de déterminer les positions des coins de celui-ci. La méthode calibrateCamera() d'openCV permet alors de calculer les matrices intrinsèques KL (caméra gauche) et KR (caméra droite) des caméras.
La calibration avec calibrateCamera() a donné les résultats suivants :
KL = [[694.73129118 0. 323.36232288]
    [ 0. 693.46394108 244.73613664]
    [ 0. 0. 1. ]]
KR= [[672.9993327 0. 317.45531544]
    [ 0. 670.58191223 248.92553524]
    [ 0. 0. 1. ]]
Question 29: En déduire la résolution probable des caméras utilisée. Préciser leur distance focale. Déterminer si les caméras sont identiques.

2.2.1.2. Caméra stéréo

Une expérimentation est réalisée avec les deux caméras afin de déterminer si un tel système est utilisable comme caméra stéréo afin d'avoir un capteur de distance pour le robot ALPO.
Le montage des caméras est tel que les plans images sont confondus et les axes optiques sont parallèles. Les caméras sont séparées d'une distance b selon la direction x_S^(→−).
Un point M de coordonnées [X, Y, Z]^T dans R_c est vu dans l'image de gauche comme le point m_L de coordonnées [u_L v_L 1]^T et sur la caméra de droite comme le point m_R de coordonnées [u_R v_R 1]^T.
On notera la disparité (disparity) d telle que : u_R − u_L = d.
Figure 12 : disparités pour une caméra stéréo
Question 30 : Écrire la matrice [XYZ1]^T en fonction de f, b, d, u_L, v_L, C_x et C_y.
Question 31 : Déterminer v_L et v_R. Expliquer ce qu'implique la relation entre v_L et v_R.
Afin de calibrer la caméra stéréo, le même damier que précédemment est filmé.
La méthode stereoCalibrate() permet de définir les matrices de rotation R et de translation t à appliquer pour transformer les points donnés dans le système de coordonnées de la première caméra en points dans le système de coordonnées de la deuxième caméra.
La calibration avec calibrateCamera() et stereoCalibrate() a donné les résultats suivants :
R = [[ 0.99986465 -0.01071751 0.01248304]
    [ 0.01119544 0.99918168 -0.03886691]
    [-0.01205627 0.0390014 0.99916642]]
t = [[ 0.15626554]
    [ 0.00094655]
    [-0.01880167]]
Question 32 : Montrer que les caméras sont alignées. Préciser la distance b séparant les caméras.
Question 33 : Montrer que Z = b/df, en déduire comment calculer la distance d'un point.

2.2.2. Appariement des points

La somme des différences absolues (SAD) est le critère d'appariement le plus courant dans les algorithmes d'appariement stéréo, en raison de sa faible complexité, de ses bonnes performances et de la facilité de son implémentation matérielle.
La SAD calcule la somme des différences absolues par éléments de deux fenêtres W^L et W^R de taille M × N, extraites des deux images stéréos.
SAD(W^L, W^R) = ∑_(i = 1)^N∑_(j = 1)^M|W_(ij)^L − W_(ij)^R|
Figure 13 : calcul de la similarité pour chaque bloc de l'image
La carte des disparités se calcule en appariant chaque pixel de l'image de gauche avec un pixel de l'image de droite. De plus, les images stéréos étant alignées (par construction et par rectification logicielle), le pixel correspondant sur l'image de droite ( u_R, v_R ) est nécessairement sur la même ligne que le pixel ( u_L, v_L ) sur l'image de gauche. La valeur de disparité est alors d = u_R − u_L.
Ainsi, en parcourant l'image de gauche pixel par pixel, il s'agit de trouver le pixel de l'image de droite pour lequel la fonction de perte est minimale. Cette fonction de perte pourra utiliser la somme des différences absolues.
Question 34 : Écrire une fonction Python calculant la fonction de perte SAD. Cette fonction prendra en paramètres 2 numpy.ndarray représentant W^L et W^R (voir DT10).
Question 35 : Compléter (sur votre copie) le code ci-dessous qui utilise l'algorithme SAD pour apparier les pixels sur les deux images et qui retourne un tableau contenant les disparités.
def calculate_disparity(left_image, right_image, window_size):
    left_shape = left_image.shape
    height = left_shape[0]
    width = left_shape[1]
    disparity_map = np.zeros((height, width))
    //A compléter sur votre copie
    # calcul de la carte des disparités
        # calcul des disparités
        disparity_map[i, j] = np.abs(j - best_match)
    # Normalisation
    normalized_disparity_map = (disparity_map - np.min(disparity_map)) / (np.max(disparity_map) -
np.min(disparity_map)) * 255
    return disparity_map, normalized_disparity_map

2.2.3. Connexion avec ROS

Le programme exploitant la caméra utilise open CV pour obtenir une image de profondeur. Le robot utilise ROS2, il faut donc convertir cette image de profondeur en un message compatible avec ROS2.
Le package ROS2 sensor_msgs fournit un type de message pour les nuages de points 3D nommé PointCloud2. Le type sensor_msgs/PointCloud2 permet de publier des messages donnant les coordonnées des points dans le monde réel. La structure du message PointCloud2 est donnée en annexe DT5.
Question 36 : Montrer que X = ((u_L − c_x)Z)/f et Y = ((v_L − c_y)Z)/f.
Un nœud ROS doit donc être utilisé pour publier les profondeurs dans un nuage de points de type PointCloud2. Ce nuage de points indique les coordonnées (X, Y, Z) du point dans le repère R_C.
OpenCV fournit une image comme une variable de type MAT qui représente une matrice ndimensionnelle dense. La classe cv::Mat possède des attributs publics, notamment cols et rows qui contiennent le nombre de lignes et de colonnes de l'image. La classe cv::Mat d'OpenCV possède également la méthode .at() qui permet d'accéder à un pixel spécifique dans une image ou une matrice. Pour une image 2D la syntaxe est :
mat.at<Type>(y, x)
Dans notre cas, les profondeurs (en mm) sont stockées dans une matrice de type cv::Mat comme des uint16_t.
Question 37 : Compléter, sur le document réponse DR2, le code permettant de produire le message cloud_msg.
Question 38 : Expliquer ce que réalise la ligne 42 du code présenté sur DR2.

2.2.4. Mise en œuvre de la caméra stéréo OAK D Lite

Afin de gagner en efficacité, une caméra stéréo du commerce est utilisée. La caméra OAK D Lite possède les caractéristiques ci-dessous.
Cette caméra possède un NPU d'une puissance de calcul de 4 TOPS. Ce processeur est donc capable de fournir rapidement, non seulement une disparity map (image où les pixels codent la disparité) mais également de faire tourner des algorithmes d'intelligence artificielle.
Cette caméra est capable d'exploiter les modèles d'IA spécialisés dans la reconnaissance d'objets.
La caméra OAK-D Lite peut être paramétrée pour intégrer le modèle YOLO qui assurera la détection d'objets directement sur la caméra. Le modèle YOLO est particulièrement adapté pour la reconnaissance d'objets.
Les modèles de détection d'objets comme YOLO produisent des sorties qui incluent un identifiant de classe sous forme numérique. Cela permet une représentation compacte et efficace des résultats de détection. Chaque classe, dans le dataset d'entraînement, est associée à un identifiant numérique unique. Lors de l'inférence, le modèle prédit ces identifiants numériques pour les objets détectés.
Le dataset COCO a été utilisé pour l'entrainement. Le fichier coco.yaml (voir extrait en annexe DT11) contient les identifiants des classes.
Un premier code (annexe DT13) a été élaboré à partir d'un exemple fourni par le fabricant. Ce code publie sur le topic /robot/camera/detections un message personnalisé dans lequel est précisé si une personne est détectée et la distance à laquelle elle est détectée.
Question 39 : Compléter (sur votre copie) le code ci-dessous pour détecter également les panneaux stop (voir annexe DT13).
// A compléter
objectTracker->
...
while(pipeline.isRunning()) {
    auto imgFrame = preview->get<dai::ImgFrame>();
    auto track = tracklets->get<dai::Tracklets>();
    bool personDetected = false;
    float personZDistance = 0.0f;
    bool stopSignDetected = false;
    float stopSignZDistance = 0.0f;
    auto trackletsData = track->tracklets;
    for(const auto& t : trackletsData) {
    // A compléter sur votre copie
    // Créer et publier le message
    auto message = camera::msg::PersonDetection();
    message.person_detected = personDetected;
    message.person_z_distance = personZDistance;
    message.stop_sign_detected = stopSignDetected;
    message.stop_sign_z_distance = stopSignZDistance;
    message.header.stamp = node->now();
    publisher->publish(message);
    rclcpp::spin_some(node);
}
Question 40 : À l'aide de l'annexe DT5, écrire le contenu du fichier PersonDetection.msg.

Sous-partie 2.3 : GNSS RTK

La correction GNSS RTK ^4 repose sur l'utilisation de données de correction provenant d'une station fixe de référence (base) pour améliorer la précision de la position calculée par un récepteur mobile (rover). Les données de correction sont diffusées en temps réel directement de la base au rover ou via un serveur NTRIP, permettant au rover de compenser les erreurs de propagation des signaux GNSS et d'obtenir une position précise à quelques centimètres près.

2.3.1. Correction RTK

Question 41 : Préciser quelles sont les conditions sur la base pour que la correction de la position du rover puisse fonctionner.

2.3.2. Modules GNSS RTK LC29H

Pour déterminer la position du robot ALPO, un essai est réalisé avec deux modules LC29H de la société QUECTEL. L'avantage de ces modules est qu'ils sont paramétrables via leur port série. Le module rover peut calculer les corrections à apporter à sa position issue des constellations satellitaires de navigation afin de prendre en compte les données de correction du module base. Ils ne nécessitent pas de calculateur externe pour calculer ces corrections.
Un extrait du protocole de communication est donné en annexe DT12. Ce protocole permet aussi bien de contrôler les modules que de changer leur configuration.
Question 42 : Préciser les commandes permettant de paramétrer le LC29H du robot en mode ROVER. Le détail du calcul du checksum n'est pas demandé.
Question 43 : Élaborer la commande permettant de paramétrer le LC29H du robot pour qu'il corrige sa position 5 fois par seconde. Le détail du calcul du checksum n'est pas demandé.
Question 44 : Élaborer les commandes permettant de paramétrer le LC29H de la base en mode BASE puis de paramétrer sa position exacte (utiliser X, Y et Z comme coordonnées en mètre de la base). Le détail du calcul du checksum n'est pas demandé.
Afin de simplifier le calcul du checksum, une fonction écrite en python doit être réalisée.
Question 45 : Écrire une fonction en Python calculant le checksum des commandes (entre $ et * exclus) permettant de paramétrer et contrôler le circuit GNSS LC29H.

Partie 3 : Fusion de capteurs

Cette partie met en œuvre les codes permettant d'améliorer la précision des mesures issues des capteurs.
Sur un robot de nombreux capteurs sont utilisés. Ils mesurent parfois les mêmes grandeurs de façon directe ou non. Par exemple un LiDAR mesure une distance, la caméra stéréo également.
Les capteurs sont modélisés de la façon suivante :
Figure 14 : modélisation d'un capteur
Soit z ∼ N(f_(capteur)(x), σ_(capteur)^2) avec N la normale, σ_(capteur)^2 la variance du capteur
Question 46 : Montrer que pour deux mesures issues de capteurs, z_1 ∼ N(f_1(x), σ_1^2) et z_2 ∼ N(f_2(x), σ_2^2), il existe une pondération optimale w telle que z_3 = (1 − w)z_1 + wz_2 permettant de réduire la variance σ_3^2.

Sous-partie 3.1 : Localisation du robot

La problématique d'un robot tel que le robot ALPO est de connaitre sa pose (sa position, son orientation, sa vitesse etc.) au cours de ses déplacements. Cela revient à chercher à connaitre la probabilité de l'état du robot au temps présent connaissant toutes les commandes passées envoyées aux actionneurs ainsi que toutes les mesures passées provenant des capteurs :
bel(s_t) = P(s_t = s|u_(0 : t), z_(1 : t))
avec
  • -bel() : la fonction de croyance
  • - s : la pose vraie du robot
  • - s_t : état du robot au temps t
  • - u_({0 : t}) = {u_0, u_2, …, u_t} : commandes passées aux actionneurs ou mesures des capteurs proprioceptifs
  • - Z_({1 : t}) = {Z_1, Z_2, …, Z_t} : mesures passées en provenance des capteurs extéroceptifs
Figure 15 : graphe des dépendances pour un robot se déplaçant
En considérant que l'état du robot est complet, c'est-à-dire qu'il respecte la propriété de Markov, et que les variables sont indépendantes, alors :
P(s_t|u_(0 : t), z_(1 : t)) = P(s_t|s_(t − 1), u_t) : équation du modèle de déplacement.
P(z_t|s_(0 : t), u_(0 : t − 1), z_(1, t − 1)) = P(z_t|s_t = s) : équation du modèle de capteur.
Question 47 : Indiquer comment évolue l'incertitude de la pose lorsqu'une commande est appliquée (avant mesures). Préciser comment elle évolue après mesures.

Sous-partie 3.2 : Filtre de Kalman étendu

La commande du robot est modélisée par : u ∼ N(u_k, Q_k).
La mesure des capteurs est modélisée par : z ∼ N(z_k, R_k).
Dans notre cas, la pose est donnée par s = [x; y; θ], la commande par u = [V_(longitudinale); V_(laterale); ω_(robot / sol)].
Le modèle dynamique du robot est modélisé par : s^_(k|k − 1) = f_s(s^_(k − 1|k − 1), u_k) + w_k
  • - s^_(k|k − 1) : estimée de la pose au temps k connaissant celle à k − 1;
  • - f_s : fonction non linéaire de transition d'état ;
  • - w_k ∼ N(0, T_k) : bruit d'évolution, gaussien et de matrice de covariance T_k.
Les capteurs sont modélisés par : z^_k = h_z(s^_(k|k − 1)) + v_k
  • - z^_k : estimée de la mesure au temps k;
  • - h_z : fonction de mesure ;
  • - v_k ∼ N(0, R_k) : bruit de mesure, gaussien et de matrice de covariance R_k.
Alors, les équations du filtre de Kalman étendu permettent d'estimer :
bel(s) ∼ N(s_(k|k), P_(k|k))
Équations de prédiction (après une commande u_k ) :
s^_(k|k − 1) = f_s(s^_(k − 1|k − 1), u_k) (EKF1)
P_(k|k − 1) = FP_(k − 1|k − 1)F^T + GQ_k G^T + T_k (EKF3); avec F = (∂f_(s(s_(k − 1|k − 1), u_k)))/(∂s_(k − 1, k − 1)) et G = (∂f_(s(s_(k − 1|k − 1), u_k)))/(∂u_k) (EKF2)
Équations d'innovation (après mesures) :
y~_k = z_k − h_z(s^_(k|k − 1)) (EKF4); S_k = HP_(k|k| − 1)H^T + R_k (EKF5); avec H = (∂h_z(s_(k|k − 1)))/(∂s_(k|k − 1)) (EKF6)
Le gain de Kalman est alors : K_k = P_(k|k − 1)H^T + S_k^(− 1) (EKF7)
Équations de mise à jour :
s^_(k|k) = s^_(k|k − 1) + K_k z^_k(EKF8); P_((k|k)) = (I − K_(kH))P_((k|k − 1)) (EKF9)
Pour rappel, F et G sont les jacobiennes de la fonction f_s et H le jacobien de h_z.
L'algorithme EKF (Extended Kalman Filter) peut être représenté par le diagramme d'état suivant :
Figure 16 : diagramme d'état pour un EKF
Question 48 : Dans l'algorithme du filtre de Kalman étendu, indiquer ce qu'il se passe après application de la commande. Préciser d'où provient alors la source d'incertitude.
Question 49 : Indiquer quelle équation donne l'innovation de ce qui devrait être mesuré et compare avec la mesure réalisée.
Question 50 : Expliquer comment la pose est finalement estimée.
La pose est donnée par s = [x; y; θ], la commande par u = [V_(longitudinale); V_(laterale); ω_(robot/sol)]
Avec V_(C ∈ robot / sol)^(→−) = V_(longitudinale) ⋅ x_R^(→−) + V_(laterale) ⋅ y_R^(→−) et ω_(robot / sol) la vitesse de rotation du robot autour de z⃗.
Question 51 : En utilisant une approximation de Taylor d'ordre 1, déterminer f_s(s, u).
Question 52 : Calculer les jacobiennes F et G.
La structure R2WLocalisationMetaState est définie comme suit :
struct R2WLocalisationMetaState
{
    enum StateIndex
    {
        POSITION_X = 0,
        POSITION_Y,
        ORIENTATION_Z,
        STATE_SIZE
    };
    enum InputIndex
    {
        LINEAR_SPEED_X_BODY = 0,
        LINEAR_SPEED_Y_BODY,
        ANGULAR_SPEED_Z_BODY,
        INPUT_SIZE
    };
};
Question 53: Compléter, sur le document réponse DR3, le code de la méthode R2WLocalisationKFPredictor::predictState_().
Question 54 : Indiquer comment la fusion de capteurs peut être prise en compte avec un filtre EKF.

Partie 4 : Base de données

Cette partie traite de la sauvegarde des trajets dans une base de données et des aspects sécuritaires liés à son utilisation.
L'utilisation des robots sur des trajets réguliers et identiques est un atout majeur pour enrichir un Système d'Information Géographique et apporter à l'agriculteur un historique qui lui permette une analyse et une optimisation de ses ressources.
Les machines agricoles utilisent classiquement en interne le protocole de communication ISOBUS qui permet de faire communiquer ses différents sous-systèmes de manière bidirectionnelle sur un même bus de donnée, le bus de données CAN et des connecteurs normalisés. L'ISOBUS permet ainsi faire communiquer en interne au système, le tracteur, les outils (capteurs et actionneurs) et une console. Ces données peuvent aussi être extraites du système de manière automatique pour une collecte et analyse.
Dans le cadre de ce sujet, le fonctionnement des collectes de données ne sera pas étudié.
Actuellement, l'équipe ROMEA fournit au robot les trajectoires à suivre sous forme de fichiers JSON. Ce fichier indique les coordonnées (longitude et latitude exprimées dans le système géodésique WGS84 ^5 ) du point de départ O de la trajectoire puis les coordonnées des points à suivre (waypoints) par lesquels le robot doit passer ainsi que la vitesse à laquelle il doit y passer.
Afin d'enrichir les modèles, il est décidé de mettre en place une base de données spécifique de collecte qui aura aussi la possibilité d'enrichir la plate-forme de doubles numériques des robots. Les données à gérer sont :
  • -chaque trajet d'un robot est enregistré sous forme d'une séquence de waypoints et est associé à un seul robot. Un trajet est caractérisé par un numéro unique de trajet, une date et une heure de début de trajet, la durée totale du trajet enregistré ainsi que les coordonnées (longitude et latitude) du point de départ. Pour chaque waypoint est indiqué : la date/heure de mesure/enregistrement, la longitude, la latitude et la vitesse linéaire V_(O_R ∈ robot / sol) du robot ;
  • -à chaque trajet sont associées des métadonnées obligatoires : date et heure du trajet, l'identifiant de l'opérateur (la gestion des utilisateurs est hors périmètre de cette question), conditions environnementales (liste prédéfinie : pluie, soleil, neige) complétées par un champ libre. La date de dernière modification est stockée aussi, ce qui permet d'indiquer le dernier changements ou remarque entré par l'opérateur ;
  • -les robots sont caractérisés par un identifiant unique (immuable), une marque, un modèle dans cette marque, un numéro unique (inchangé toute sa vie), une date de mise en service, un statut reflétant sont état de fonctionnement (liste fixe : actif, en maintenance, hors service), sa prochaine date de maintenance prévue, son énergie de propulsion (liste fixe : électrique, solaire, hybride, essence, gasoil agricole) ;
  • -chaque robot a la capacité d'être équipé en standard de dix capteurs environnementaux standardisés, communiquant sur ISOBUS, et pouvant varier d'un robot à l'autre. Chaque capteur est caractérisé par un identifiant unique, un modèle et une description. Les données renvoyées par les capteurs sont des valeurs numériques de type FLOAT et doivent être enregistrées régulièrement lors de chaque trajet ;
  • -les capteurs peuvent être installés sur un robot ou un autre selon les objectifs des trajets. Pour permettre une traçabilité il est souhaitable de stocker l'historique des installations et désinstallations de chaque capteur sur les robots.
Quelques règles de gestion doivent être prises en compte pour cette base de données :
  • -le nombre de capteurs et d'actionneurs peut évoluer (structure flexible) ;
  • -les modifications des métadonnées doivent être traçables (date de dernière modification) ;
  • -un trajet est toujours associé à un seul robot, et un état à un seul trajet ;
  • -les opérateurs sont identifiés par un simple champ texte, leur gestion et leur authentification étant gérées par ailleurs.
Question 55 : Écrire la modélisation conceptuelle des données la plus adaptée à ce besoin, formalisée en un diagramme entité-relation (Entity-Relationship Diagram).
Question 56 : Indiquer comment sera traduite une cardinalité N,N dans une implémentation dans une base de données relationnelle classique (de type MySQL par exemple).
Cette partie de gestion des données sera intégrée dans un système de base de données relationnelle plus vaste géré par un fournisseur de logiciel qui va apporter une interface d'utilisation et d'analyse adaptée au métier et permettre une exploitation distante. Cette application offre un accès sécurisé qui utilise deux méthodes d'authentification :
  • -par login et mot de passe pour les utilisateurs humains ;
  • -par clef ssh pour les connexions machines.
Voici le MLD associé à cette partie, dans le contexte d'une base de données MySQL.
Figure 17 : Modèle Logique des Données (MLD)
Question 57 : Écrire le code SQL de création de la table mot_de_passe.
Question 58 : Expliquer pourquoi ce modèle de données ne permet pas de renvoyer son mot de passe à un utilisateur qui l'aurait oublié.
Question 59 : Indiquer si cela est techniquement conforme au Règlement Général sur la Protection des Données (voir DT14). Justifier.
La table mot_de_passe comporte une colonne mdp_sel pour stocker un sel (salt) associé au mot de passe.
Question 60 : Justifier l'intérêt du sel (salt) dans le cas d'usage de cette base de données.
Question 61 : Préciser si le modèle de données permet de stocker plusieurs empreintes de mot de passe ( mdp_hash) identiques.
Il est souhaité que le journal de connexion soit renseigné de manière automatisée par la base de données elle-même et non pas par un développement applicatif externe.
Question 62 : Indiquer quelle fonction interne de la base de données permet de mettre en place cette action.
Dans la table parametres_securite, figure la longueur minimale requise pour les mots de passe. La CNIL recommande depuis 2022 une entropie minimale de 80 bits pour les mots de passe de connexion distante. L'entropie est calculée selon la formule de Shannon :
H = log_2 N^L
  • - H : entropie de Shannon en bits ;
  • - L : nombre de symboles composant le mot de passe ;
  • - N : nombre de symboles possibles.
Question 63 : Indiquer quelle est la longueur associée pour un mot de passe de 80 bits d'entropie dans un environnement US ASCII (voir DT15). Justifier.
Afin d'alimenter un système d'alerte, il est demandé d'élaborer une vue VIEW_tentative_inactif. Cette vue permet d'afficher le numéro d'utilisateur (user_id) le nom d'utilisateur et le nombre de connexions en erreur (jounal_success à 1) durant les dernières 24h pour les utilisateurs dont le mot de passe est inactivé (mdp_est_actif à 1).
Question 64 : Écrire la requête SQL de création de cette vue.

Documents techniques

DT1 Graphe ROS du robot ALPO
romea::core::OneAxleSteeringKinematic
  • + computelnstantaneousCurvature(tanSteeringAngle : const double&, wheelBase : const double&) : double
  • + computeSteeringAngle(instantaneousCurvature : const double&, wheelBase : const double&) : double
  • + computeAngularSpeed(linearSpeed : const double&, instantaneousCurvature : const double&) : double
  • + computeWheelLinearSpeedRatio(tanSteeringAngle : const double&, instaneousCurvature : const double&, halfTrack : const double&) : double
  • + computeLeftWheelLinearSpeed(linearSpeed : const double&, tanSteeringAngle : const double&, instaneousCurvature : const double&, halfTrack : const double&) : double
  • + computeRightWheelLinearSpeed(linearSpeed : const double&, tanSteeringAngle : const double&, instaneousCurvature : const double&, halfTrack : const double&) : double
  • + computeLinearSpeed (leftWheelSpeed : const double&, rightWheelSpeed : const double&, tanSteeringAngle : const double&, instaneousCurvature : const double&, halfTrack : const double&) : double
romea::core::TwoWheelSteeringKinematic
  • computeInstantaneousCurvature(leftInstantaneousCurvature : const double&, rightInstantneousCurvature : const double&, track : const double&) : double
  • computeInstantaneousCurvature(leftWheelSteeringAngle : const double&, rightWheelSteeringAngle : const double&, wheelbase : const double&, track : const double&) : double
  • computeSteeringAngle(leftWheelSteeringAngle : const double&, rightWheelSteeringAngle : const double&, wheelbase : const double&, track : const double&) : double
  • computeMaximallnstantaneousCurvature(wheelbase : const double, halfTrack : const double, maximalWheelSteeringAngle : const double&) : double
  • computeLeftWheelSteeringAngle(tanSteeringAngle : const double&, instantaneousCurvature : const double&, halfTrack : const double&) : double
  • computeRightWheelSteeringAngle(tanSteeringAngle : const double&, instantaneousCurvature : const double&, halfTrack : const double&) : double
    romea::core::TwoWheelSteeringKinematic::Parameters
  • wheelBase : double
  • wheelTrack : double
  • wheelLinearSpeedVariance : double
  • wheelSteeringAngleVariance : double
  • Parameters() «constructor»

DT4 Diagramme de classe socket_can


drivers::socketcan::SocketCanReceiver
  • m_file_descriptor : int32_t
  • m_enable_fd : bool
  • SocketCanReceiver(interface : const std::string&, enable_fd : const bool, enable_loopback : const bool) «explicit constructor»
  • receive(data : void* const, timeout : const std::chrono::nanoseconds) : Canld
  • wait(timeout : const std::chrono::nanoseconds)
    drivers::socketcan::SocketCanSender
  • -m_default_id : Canld
  • + SocketCanSender(interface : const std::string&, enable_fd : const bool, default_id : const Canld&) «explicit constructor»
  • + send(data : const void* const, length : const std::size_t, id : const Canld, timeout : const std::chrono::nanoseconds)
  • -wait(timeout : const std::chrono::nanoseconds)

sensor_msgs/PointCloud2 Message

File: sensor_msgs/PointCloud2.msg

Raw Message Definition

# This message holds a collection of N-dimensional points, which may
# contain additional information such as normals, intensity, etc. The
# point data is stored as a binary blob, its layout described by the
# contents of the "fields" array.
# The point cloud data may be organized 2d (image-like) or 1d
# (unordered). Point clouds organized as 2d images may be produced by
# camera depth sensors such as stereo or time-of-flight.
# Time of sensor data acquisition, and the coordinate frame ID (for 3d
# points).
Header header
# 2D structure of the point cloud. If the cloud is unordered, height is
# 1 and width is the length of the point cloud.
uint32 height
uint32 width
# Describes the channels and their layout in the binary data blob.
PointField[] fields
bool is bigendian # Is this data bigendian?
uint32 point_step # Length of a point in bytes
uint32 row_step # Length of a row in bytes
uint8[] data # Actual point data, size is (row_step*height)
bool is_dense # True if there are no invalid points

Compact Message Definition

std_msgs/Header header
uint32 height
uint32 width
sensor_msgs/PointField[] fields
bool is_bigendian
uint32 point_step
uint32 row_step
uint8[] data
bool is_dense

DT6 Classe std ::array() (bibliothèque standard C++)

Décrit un objet qui contrôle une séquence de longueur N constituée d'éléments de type Ty. La séquence est stockée comme tableau de Ty, contenu dans l'objet array<Ty, N>.
Syntaxe
template <class Ty, std::size_t N>
class array;
Paramètres
Ty : Type d'un élément.
N : Nombre d'éléments.
Définition de type Description
const _ iterator Type d'un itérateur constant pour la séquence contrôlée.
const_pointer Type d'un pointeur constant vers un élément.
const _reference Type d'une référence constante à un élément.
const_reverse_iterator Type d'un itérateur inserve constant pour la séquence contrôlée.
difference_type Type d'une distance signée entre deux éléments.
iterator Type d'un itérateur pour la séquence contrôlée.
pointer Type d'un pointeur vers un élément.
reference Type d'une référence à un élément.
reverse_iterator Type d'un itérateur inverse pour la séquence contrôlée.
size _type Type d'une distance non signée entre deux éléments.
value_type Type d'un élément.
Fonction membre Description
array Construit un objet tableau.
assign (Obsolète. Utiliser fill.) Remplace tous les éléments.
at Accède à un élément à une position spécifiée.
back Accède au dernier élément.
begin Désigne le début de la séquence contrôlée.
cbegin Retourne un itérateur const à accès aléatoire pointant vers le premier élément du tableau.
cend Retourne un itérateur à accès aléatoire qui pointe juste après la fin du tableau.
crbegin Retourne un itérateur const qui traite le premier élément d'un tableau inversé.
crend Retourne un itérateur const qui pointe vers la fin d'un tableau inversé.
data Obtient l'adresse du premier élément.
empty Vérifie la présence d'éléments.
end Désigne la fin de la séquence contrôlée.
fill Remplace tous les éléments par une valeur spécifiée.
front Accède au premier élément.
max_size Compte le nombre d'éléments.
rbegin Désigne le début de la séquence contrôlée inverse.
rend Désigne la fin de la séquence contrôlée inverse.
size Compte le nombre d'éléments.
swap Échange le contenu de deux conteneurs.
Opérateur Description
array::operator= Remplace la séquence contrôlée.
array::operator[] Accède à un élément à une position spécifiée.
Copie des octets entre les mémoires tampon.
Syntaxe C
void *memcpy(
    void *dest,
    const void *src,
    size_t count
);
Paramètres
dest
Nouvelle mémoire tampon.
src
Mémoire tampon à partir de laquelle effectuer la copie.
count
Nombre de caractères à copier.
DT8 std::atomic
template <class Ty>
struct atomic;
Décrit un objet qui effectue des opérations atomiques sur une valeur stockée de type Ty.
Une opération atomique a deux propriétés clés qui aident à utiliser plusieurs threads pour manipuler correctement un objet sans utiliser mutex de verrous.
  • -Étant donné qu'une opération atomique est asynchrone, une deuxième opération atomique sur le même objet à partir d'un thread différent peut obtenir l'état de l'objet uniquement avant ou après la première opération atomique.
  • -En fonction de l'argument memory_order, une opération atomique établit des exigences de classement pour la visibilité des effets d'autres opérations atomiques dans le même thread. Par conséquent, elle empêche les optimisations du compilateur qui enfreignent les contraintes d'ordre.
Membre Description
atomic Construit un objet atomique.
Fonctions
compare_exchange_strong Effectue une opération atomic_compare_and_exchange sur this et retourne le résultat. _стран _ ____ and ____ exchange sur this et retourne le résultat.
_ exchange ____
compare_exchange_weak ____ weak
Effectue une opération weak ____ atomic ____ compare and ____ ____ exchange sur this et retourne le résultat.
fetch Ajoute une valeur spécifiée à la valeur stockée.
fetch Effectue un « et » au niveau du bit (&) sur une valeur spécifiée et la valeur stockée.
fetch_or Effectue un « ou » au niveau du bit (|) sur une valeur spécifiée et la valeur stockée.
fetch Soustrait une valeur spécifiée de la valeur stockée.
fetch_xor Effectue une opération « exclusive » au niveau du bit (^) sur une valeur spécifiée et la valeur stockée.
is Spécifie si atomic les opérations sur this sont sans verrou. Un atomic type est libre si aucune opération sur ce type n'utilise atomic des verrous.
load Lit et retourne la valeur stockée.
store Utilise une valeur spécifiée pour remplacer la valeur stockée.
Une spécialisation existe pour chaque type intégral sauf bool. Chaque spécialisation fournit un ensemble complet de méthodes pour les opérations atomiques arithmétiques et logiques.
atomic<char>
atomic<int>
atomic<unsigned int>
atomic<long>
atomic<unsigned long>
atomic<float>
etc.

DT9 Extrait de la documentation IMU XSense MTi-1

1.3 Block diagram
Figure 1: MTi 1-series module diagram

2.2 Sensors specifications

Table 5: Gyroscope specifications
Gyroscope specification ^1 Unit MTI 1-series
Standard full range [°/s] ± 2000
In-run bias stability [°/h] 10
Bandwidth ( -3 dB ) [Hz] 255
Noise density [°/s/VHz] 0.007
g-sensitivity (calibrated) [°/s/g] 0.001
Non-linearity [%FS] 0.1
Scale Factor variation [%] 0.5 (typical) 1.5 (over life)
Table 6: Accelerometer specifications
Accelerometer ^2 Unit MTi 1-series
Standard full range [g] ± 16
In-run bias stability [mg] 0.03
Bandwidth (− 3 dB) [Hz] 324 (Z: 262)
Noise density [μg/√Hz] 120
Non-linearity [%FS] 0.5
Table 7: Magnetometer specifications
Magnetometer ^2 Unit MTi 1-series
Standard full range [G] 8
Non-linearity [%] 0.2
Total RMS noise [mG] 0.5
Resolution [mG] 0.25
Table 8: Alignment specifications
Parameter ^2 Unit MTi 1-series
Non-orthogonality (accelerometer) [°] 0.05
Non-orthogonality (gyroscope) [°] 0.05
Non-orthogonality (magnetometer) [°] 0.05
Alignment (gyr to acc) [°] 0.05
Alignment (mag to acc) [°] 0.1
Alignment of acc to the module board [°] 0.2

DT10 Bibliothèque Numpy (résumé)

NumPy est une bibliothèque Python pour le calcul numérique permettant la manipulation de tableaux multidimensionnels (ndarray) contenant des éléments du même type (int, float, bool, etc.).
import numpy as np # Import recommandé
Création de tableaux
a = np.array([1][2][3][4]) # Tableau 1D à partir de liste
b = np.array([[1][2][3], [4][5][6]]) # Tableau 2D à partir de liste de listes
np.zeros((3,4)) # Tableau de zéros
np.ones((2,3)) # Tableau de uns
np.empty((2,2)) # Valeurs vides (indéfinies) :
np.arange(0, 10, 2) # Valeurs croissantes :
np.random.rand(3,3) # Valeurs aléatoires :
Propriétés principales
a.shape # dimensions du tableau
a.dtype # type des éléments
a.size # nombre total d'éléments
Accès et extraction
a[i] # Accès élément (1D)
b[i,j] # Accès élément (2D)
a[start:stop:step] # Extraction
b[:, j], b[i, :] # Extraction de colonnes ou lignes
Opérations élémentaires
Opérations arithmétiques sur tableaux : +, -, *, /, **
Fonctions usuelles
np.sqrt(a), np.exp(a), np.sin(a), np.abs(a), etc.
Méthodes statistiques
a.sum() ou np.sum(a) # Somme
a.mean() # Moyenne
np.median(a) # Médiane
a.std() # Écart-type
a.var() # Variance
a.min(), a.max() # Min/Max
a.argmin(), a.argmax() # Indices min/max
Manipulation de tableaux
np.append(a, x) # Ajout d'éléments
np.insert(a, index, x) # Insertion
np.delete(a, index) # Suppression
b = a.copy() # Copie
Fonctions utiles
np.eye(n) # matrice identité nxn
np.linspace(start, stop, num) # vecteur avec num points espacés uniformément
np.reshape(a, newshape) # changer la forme sans changer les données
DT11 Extrait du jeu de données coco.yaml
# Classes
names:
    0: person
    1: bicycle
    2: car
    3: motorcycle
    4: airplane
    5: bus
    6: train
    7: truck
    8: boat
    9: traffic light
    10: fire hydrant
    11: stop sign
    12: parking meter
    13: bench
    14: bird
    15: cat
    16: dog
    17: horse
    18: sheep
    19: cow
    20: elephant
    21: bear
    22: zebra
    23: giraffe
    24: backpack
    25: umbrella
    26: handbag
    27: tie
    28: suitcase
    29: frisbee
    30: skis
    31: snowboard
    32: sports ball
    33: kite
    34: baseball bat
    35: baseball glove
    36: skateboard
    37: surfboard
    38: tennis racket
    39: bottle
    40: wine glass
    41: cup
    42: fork
    43: knife
    44: spoon
    45: bowl
    46: banana
    47: apple
    48: sandwich
    49: orange
    50: broccoli

DT12 Extrait de Quectel LC29H Series GNSS Protocol Specification

2.1. Structure of NMEA Protocol Messages

Figure 1: Structure of NMEA Protocol Messages
Field Description
$ Start of the sentence (Hex 0×24).
<Address>
In Standard Messages:
In standard messages, this field consists of a two-character talker identifier (Talker ID) and a three-character sentence formatter (SentenceFormatter).
The talker identifier identifies the type of talker. For more information on the Talker ID, see Table 4: NMEA Talker ID.
The sentence formatter identifies the data type and the string format of the successive fields.
In Proprietary Messages:
In proprietary messages, this field consists of the proprietary character P followed by a three-character Manufacturer's Mnemonic Code, used to identify the TALKER issuing a proprietary sentence, and any additional characters as required.
Field Description
<Data>
Data fields, delimited by the data field delimiter ','.
Variable length (depending on the NMEA message type).
<Checksum>
Checksum field follows the checksum delimiter character *.
Checksum is the 8-bit exclusive OR of all characters in the sentence, including ',' the field delimiter, between but not including the $ and the * delimiters.
<CR><LF> End of sentence (Hex 0x0D 0x0A).

2.3.2. PQTMSAVEPAR

Saves the configurations into NVM.
Type:
Command
Synopsis:
$PQTMSAVEPAR*<Checksum><CR><LF>
Parameter:
None
Result:
  • -If successful, the module returns:
$PQTMSAVEPAR,OK*<Checksum><CR><LF>
  • -If failed, the module returns:
$PQTMSAVEPAR,ERROR,<ErrCode><Checksum><CR><LF>
Example:
$PQTMSAVEPAR
5A
$PQTMSAVEPAR,OK*72

2.3.3. PQTMRESTOREPAR

Restores the parameters configured by all commands to their default values. This command takes effect after a reboot.
Type:
Command
Synopsis:
$PQTMRESTOREPAR*<Checksum><CR><LF>
Parameter:
None
Result:
  • -If successful, the module returns:
$PQTMRESTOREPAR,OK*<Checksum><CR><LF>
  • -If failed, the module returns:
$PQTMRESTOREPAR,ERROR,<ErrCode><Checksum><CR><LF>
Example:
$PQTMRESTOREPAR
13
$PQTMRESTOREPAR,OK*3B

2.3.8. PQTMCFGSVIN

Sets/gets the survey-in feature.
In order to operate as a base station, the module external antenna should be mounted on a fix point. The antenna accurate coordinate location can be acquired through a self-survey process. The Survey-in mode (<Mode> = 1) determines the receiver's position by building a weighted mean of all valid 3D positioning solutions. You can set values of <MinDur> and <3D_AccLimit> to define the minimum observation time and 3D position standard deviation used for the position estimation. The Fixed mode (<Mode> = 2) requires user to manually enter the receiver position coordinates. Any error in the base station position will translate directly into rover position error.
Type:
Set/Get
Synopsis:
//Set:
$PQTMCFGSVIN,W,<Mode>,<MinDur>,<3D_AccLimit>,<ECEF_X>,<ECEF_Y>,<ECEF_Z>*<Checksu
m><CR><LF>
//Get:
$PQTMCFGSVIN,R*<Checksum><CR><LF>
Parameter:
Field Format Unit Description
<Mode> Numeric -
Configure the receiver mode.
0 = Disable
1 = Survey-in mode
2 = Fixed mode (ARP position is given in ECEF.)
<MinDur> Numeric -
Survey-in minimum duration of fixed times.
Range: 0-86400.
<3D_AccLimit> Numeric Meter
Limit the 3D position accuracy in survey-in mode.
When this field is 0, it means no limit on 3D position accuracy.
<ECEF_X> Numeric Meter WGS84 ECEF X coordinate.
<ECEF_Y> Numeric Meter WGS84 ECEF Y coordinate.
<ECEF_Z> Numeric Meter WGS84 ECEF Z coordinate.
Result:
  • -If successful, the module returns:
//Response to Set command:
$PQTMCFGSVIN,OK*<Checksum><CR><LF>
//Response to Get command:
$PQTMCFGSVIN,OK,<Mode>,<MinDur>,<3D_AccLimit>,<ECEF_X>,<ECEF_Y>,<ECEF_Z>*<Checksu m><CR><LF>
  • -If failed, the module returns:

2.3.13. PQTMCFGNMEADP

Sets/gets the decimal places of NMEA messages.
Type:
Set/Get
Synopsis:
//Set:
$PQTMCFGNMEADP,W,<UTC_DP>,<POS_DP>,<ALT_DP>,<DOP_DP>,<SPD_DP>,<COG_DP>*<Ch
ecksum><CR><LF>
//Get:
$PQTMCFGNMEADP,R*<Checksum><CR><LF>
Parameter:
Field Format Unit Description
<UTC_DP> Numeric -
Configure the number of decimal places for UTC seconds in NMEA standard messages.
Range: 0-3. Default value: 3.
0 = No fractional part.
<POS_DP> Numeric -
Configure the number of decimal places for latitude and longitude in NMEA standard messages.
Range: 0-8. Default value: 6.
0 = No fractional part.
<ALT_DP> Numeric - Configure the number of decimal places for altitude and
geoidal separation in NMEA standard messages.
Range: 0-3. Default value: 2.
0 = No fractional part.
<DOP_DP> Numeric -
Configure the number of decimal places for DOP in NMEA standard messages.
Range: 0-3. Default value: 2.
0 = No fractional part.
<SPD_DP> Numeric -
Configure the number of decimal places for speed in NMEA standard messages.
Range: 0-3. Default value: 3.
0 = No fractional part.
<COG_DP> Numeric -
Configure the number of decimal places for COG in NMEA standard messages.
Range: 0-3. Default value: 2.
0 = No fractional part.
Result:
  • -If successful, the module returns:
//Response to Set command:
$PQTMCFGNMEADP,OK*<Checksum><CR><LF>
//Response to Get command:
$PQTMCFGNMEADP,OK,<UTC_DP>,<POS_DP>,<ALT_DP>,<DOP_DP>,<SPD_DP>,<COG_DP>*<C hecksum><CR><LF>
  • If failed, the module returns:
    $PQTMCFGNMEADP,ERROR,<ErrCode>*<Checksum><CR><LF>

2.3.14. PQTMCFGRCVRMODE

Sets/gets the receiver working mode.
Type:
Set/Get
Synopsis:
//Set:
$PQTMCFGRCVRMODE,W,<Mode>*<Checksum><CR><LF>
//Get:
$PQTMCFGRCVRMODE,R*<Checksum><CR><LF>
Parameter:
Field Format Unit Description
<Mode> Numeric -
Receiver working mode.
0 = Unknown.
1 = Rover. When set the module to this mode, the receiver will restore to default NMEA messages output state.
2 = Base station. When set the module to this mode, the receiver will automatically disable NMEA messages output and enable RTCM MSM4, 1005 messages output.
Result:
  • -If successful, the module returns:
    //Response to Set command:
    $PQTMCFGRCVRMODE,OK*<Checksum><CR><LF>
    //Response to Get command:
    $PQTMCFGRCVRMODE,OK,<Mode>*<Checksum><CR><LF>
  • -If failed, the module returns:
    $PQTMCFGRCVRMODE,ERROR,<ErrCode>*<Checksum><CR><LF>

2.4.9. PAIR050: PAIR_COMMON_SET_FIX_RATE

Sets position fix interval.
Type:
Set
Synopsis:
$PAIR050,<Time>*<Checksum><CR><LF>
Parameter:
Field Format Unit Description
<Time> Numeric Millisecond Position fix interval. Range: 100-1000. Default value: 1000.
Result:
Returns $PAIR001 message.
Example:
$PAIR050,100012
$PAIR001,050,0
3E
#include <chrono>
#include <depthai/depthai.hpp>
#include <rclcpp/rclcpp.hpp>
#include "camera/msg/person_detection.hpp"
int main(int argc, char * argv[]) {
    // Initialisation ROS2
    rclcpp::init(argc, argv);
    auto node = std::make_shared<rclcpp::Node>("person_detector");
    auto publisher = node->create_publisher<camera::msg::PersonDetection>("person_detection",
10);
    bool fullFrameTracking = false;
    // Création du pipeline
    dai::Pipeline pipeline;
    // Définition des entrées sorties
    auto camRgb = pipeline.create<dai::node::Camera>()->build(dai::CameraBoardSocket::CAM_A);
    auto monoLeft = pipeline.create<dai::node::Camera>()->build(dai::CameraBoardSocket::CAM_B);
    auto monoRight = pipeline.create<dai::node::Camera>()->build(dai::CameraBoardSocket::CAM_C);
    // Création du nœud stéréo
    auto stereo = pipeline.create<dai::node::StereoDepth>();
    auto leftOutput = monoLeft->requestOutput(std::make_pair(640, 400));
    auto rightOutput = monoRight->requestOutput(std::make_pair(640, 400));
    leftOutput->link(stereo->left);
    rightOutput->link(stereo->right);
    // Création du réseau de détection
    dai::NNModelDescription modelDescription{"yolov6-nano"};
    auto spatialDetectionNetwork = pipeline.create<dai::node::SpatialDetectionNetwork>()-
>build(camRgb, stereo, modelDescription);
    spatialDetectionNetwork->setConfidenceThreshold(0.6f);
    spatialDetectionNetwork->input.setBlocking(false);
    spatialDetectionNetwork->setBoundingBoxScaleFactor(0.5f);
    spatialDetectionNetwork->setDepthLowerThreshold(100);
    spatialDetectionNetwork->setDepthUpperThreshold(5000);
    // Création du traqueur d’objet
    auto objectTracker = pipeline.create<dai::node::ObjectTracker>();
    objectTracker->setDetectionLabelsToTrack({0}); // track only person (index 0)
    objectTracker->setTrackerType(dai::TrackerType::SHORT_TERM_IMAGELESS);
    objectTracker->setTrackerIdAssignmentPolicy(dai::TrackerIdAssignmentPolicy::SMALLEST_ID);
    // Création des files d'attente de sortie
    auto preview = objectTracker->passthroughTrackerFrame.createOutputQueue();
    auto tracklets = objectTracker->out.createOutputQueue();
    // Liaison des nœuds
    if(fullFrameTracking) {
        camRgb->requestFullResolutionOutput()->link(objectTracker->inputTrackerFrame);
        objectTracker->inputTrackerFrame.setBlocking(false);
        objectTracker->inputTrackerFrame.setMaxSize(1);
    } else {
        spatialDetectionNetwork->passthrough.link(objectTracker->inputTrackerFrame);
    }
    spatialDetectionNetwork->passthrough.link(objectTracker->inputDetectionFrame);
    spatialDetectionNetwork->out.link(objectTracker->inputDetections);
    // Lancement du pipeline
    pipeline.start();
    while(pipeline.isRunning()) {
        auto imgFrame = preview->get<dai::ImgFrame>();
        auto track = tracklets->get<dai::Tracklets>();
        bool personDetected = false;
        float z_distance = 0.0f;
        // track->tracklets contient les informations sur les objets détectés
        auto trackletsData = track->tracklets;
        for(const auto& t : trackletsData) {
            personDetected = true;
            z_distance = t.spatialCoordinates.z; // en mm
        }
        // Créer et publier le message personnalisé
        auto message = camera::msg::PersonDetection();
        message.detected = personDetected;
        message.z_distance = z_distance;
        message.header.stamp = node->now(); // Ajoute le timestamp actuel
        publisher->publish(message);
        // Permet à ROS2 de traiter les callbacks
        rclcpp::spin_some(node);
    }
    // Arrêt ROS2
    rclcpp::shutdown();
    return 0;
}

DT14 Extraits du règlement (UE) 2016/679 du parlement européen et du conseil du 27 avril 2016 entré en application le 25 mai 2018

CHAPITRE IArticle 4 - Définitions

Aux fins du présent règlement, on entend par :
  1. «données à caractère personnel», toute information se rapportant à une personne physique identifiée ou identifiable (ci-après dénommée «personne concernée») ; est réputée être une «personne physique identifiable» une personne physique qui peut être identifiée, directement ou indirectement, notamment par référence à un identifiant, tel qu'un nom, un numéro d'identification, des données de localisation, un identifiant en ligne, ou à un ou plusieurs éléments spécifiques propres à son identité physique, physiologique, génétique, psychique, économique, culturelle ou sociale ;
  2. «traitement», toute opération ou tout ensemble d'opérations effectuées ou non à l'aide de procédés automatisés et appliquées à des données ou des ensembles de données à caractère personnel, telles que la collecte, l'enregistrement, l'organisation, la structuration, la conservation, l'adaptation ou la modification, l'extraction, la consultation, l'utilisation, la communication par transmission, la diffusion ou toute autre forme de mise à disposition, le rapprochement ou l'interconnexion, la limitation, l'effacement ou la destruction ;
    [...]
  3. «responsable du traitement», la personne physique ou morale, l'autorité publique, le service ou un autre organisme qui, seul ou conjointement avec d'autres, détermine les finalités et les moyens du traitement; lorsque les finalités et les moyens de ce traitement sont déterminés par le droit de l'Union ou le droit d'un État membre, le responsable du traitement peut être désigné ou les critères spécifiques applicables à sa désignation peuvent être prévus par le droit de l'Union ou par le droit d'un État membre ;
    [...]

CHAPITRE II

Article 5 - Principes
Principes relatifs au traitement des données à caractère personnel
  1. Les données à caractère personnel doivent être :
    a) traitées de manière licite, loyale et transparente au regard de la personne concernée (licéité, loyauté, transparence) ;
    b) collectées pour des finalités déterminées, explicites et légitimes, et ne pas être traitées ultérieurement d'une manière incompatible avec ces finalités ; le traitement ultérieur à des fins archivistiques dans l'intérêt public, à des fins de recherche scientifique ou historique ou à des fins statistiques n'est pas considéré, conformément à l'article 89, paragraphe 1, comme incompatible avec les finalités initiales (limitation des finalités) ;
    c) adéquates, pertinentes et limitées à ce qui est nécessaire au regard des finalités pour lesquelles elles sont traitées (minimisation des données) ;
    d) exactes et, si nécessaire, tenues à jour ; toutes les mesures raisonnables doivent être prises pour que les données à caractère personnel qui sont inexactes, eu égard aux finalités pour lesquelles elles sont traitées, soient effacées ou rectifiées sans tarder (exactitude);
    e) conservées sous une forme permettant l'identification des personnes concernées pendant une durée n'excédant pas celle nécessaire au regard des finalités pour lesquelles elles sont traitées; les données à caractère personnel peuvent être conservées pour des durées plus longues dans la mesure où elles seront traitées exclusivement à des fins archivistiques dans l'intérêt public, à des fins de recherche scientifique ou historique ou à des fins statistiques conformément à l'article 89, paragraphe 1, pour autant que soient mises en œuvre les mesures techniques et organisationnelles appropriées requises par le présent règlement afin de garantir les droits et libertés de la personne concernée (limitation de la conservation);
    f) traitées de façon à garantir une sécurité appropriée des données à caractère personnel, y compris la protection contre le traitement non autorisé ou illicite et contre la perte, la destruction ou les dégâts d'origine accidentelle, à l'aide de mesures techniques ou organisationnelles appropriées (intégrité et confidentialité) ;
  2. Le responsable du traitement est responsable du respect du paragraphe 1 et est en mesure de démontrer que celui-ci est respecté (responsabilité).
7∃0
IIII IIIO
FLX0
LZI
~
OTIT TITO
əLX0
9て1
{
TOTI TITO
PLX0
SZL
│
OOTT TITO
○∠×0
もてし
}
ITOT ITIO
9∠x_0
દટા
Z
OLOT TITO
ELX0
ててL
人
TOOT ITTO
6L × 0
TZL
X
OOOT IITO
8∠x_0
0ZT
M
TITO TITO
∠L × 0
6II
OTTO TITO
9L^X 0
817
n
TOTO TITO
SLX0
LII
7
0010 TTLO
∇ LX^X 0
9TT
S
TIOO TITO
ELX0
STL
0 TOO TITO
ZLX0
万LI
b
TOOO TITO
TLX0
ετι
0000 TTTO
0LX0
ZLL
0
TITL OTTO
I9X0
TTL
u
OTIT OTIO
əgx0
OIT
ɯ
TOTT OTTO
p9 × 0
60T
|
OOTT OTLO
80I
TTOT OTTO
99×0
LOT
[
OTOT OTTO
eg×0
90T
!
TOOT OTTO
69 × 0
GOT
પ
OOOT OTLO
89 × 0
DOT
6
TTLO OTIO
49×0
EOT
↓
OTTO OTTO
99 × 0
202
ə
TOTO OTTO
99×0
TOT
p
OOTO OTTO
∇9X0
OOT
J
TTOO OTTO
ε9×0
66
q
OTOO OTTO
OTOO OTTO
29×0
86
ɐ
TOOO OTIO
L9×0
T9×0
L6
0000 OTLO
09×0
96
-
IITI TOTO
IG×0
G6
✓
OLIT TOTO
ə૬×0
76
[
τοττ τοτο
pgxo
ε6
}
oott toto
og 0
z6
]
ITOT TOTO
qcx0
τ6
Z
OLOT TOTO
egxx
06
人
τοοτ τοτο
69 × 0
68
X
OOOT TOTO
89 × 0
88
M
ITIO IOTO
∠G × 0
L8
∧
OTTO TOTO
9 GX0
98
Ი
τοτο Σοτο
GG×0
S8
⟂
0010 TOTO
∇ S×0
78
S
ITOO TOTO
EG×0
ε8
-
0100 TOTO
OTOO TOTO
ZGX0
28
O
TOOO TOTO
IG×0
TG×0
τ8
d
0000 τοπο
09 × 0
08
O
TTLT OOTO
コロ×0
6L
N
OTIT OOTO
コォX0
8L
W
TOTT OOTO
P∇X0
LL
7
OOTT OOTO
○њ×0
9L
-
ITOT OOTO
97 × 0
GL
[
OTOT OOTO
巳ぁX0
চL
I
TOOT OOTO
6ヵ×0
εL
H
OOOT OOTO
85^2 × 0
ZL
5
TITO OOTO
LDX0
TL
∃
OTTO OOTO
95 × 0
OL
∃
TOTO OOTO
97×0
69
C
0010 0010
□ × 0
89
J
TTOO OOTO
E × 0
L9
8
01000010
OTOO OOTO
ZぁX0
99
-
TOOO OOTO
T ×
T × 0
S9
(D)
0000 00T0
0#×0
も9
¿
TITL TIOO
કૃΧ0
ε9
<
OTIT TIOO
əξΧ0
29
=
TOTI TIOO
pɛxo
τ9
>
OOTT TIOO
ગદx0
09
!
ITOT ITOO
qદxx
6S
:
OLOT TLOO
eદxo
89
6
TOOT TIOO
68 × 0
LS
8
OOOT TIOO
8ε × 0
9G
∠
ITIO ITOO
LEXO
LEX0
G G
OTTO TIOO
9Ex_0
૪ G
S
τOTO TTOO
ξεΧο
દS
↓
OOTO TIOO
σεΧΟ
ZS
ε
ITOO TIOO
εξΧΟ
TG
Z
0100 I TOO
0100 TTOO
ટદx0
09
T000 TI00
T000 TI00
τέκο
67
0
0000 TT00
0εκο
87
/
TTLT OTOO
まてX0
LF
OTTL OTOO
コZX0
97
-
TOTT OTOO
pzx 0
S 6
1
OOTT OTOO
つて×0
○乙×0
ロモ
+
ITOT OTOO
૧૮×0
qzx0
E 1
*
OTOT OTOO
ɐ乙x0
乙口
(
LOOT OTOO
TOOT OTOO
6 Zx 0
T
)
OOOT OTOO
82 × 0
82 × 0
ОБ
TTTO OTOO
TTTO OTOO
LZX0
6ε
8
OTTO OTOO
9ZX0
92 × 0
8ε
%
TOTO OTOO
gzxo
૮ ε
$
OOTO OTOO
7CX0
も 2 × 0
9ε
#
TTOO OTOO
દટX0
દટx0
૬
"
0T00 0T00
てて×0
ZZX0
Ხ夫
i
T000 OTOO
LZX0
τζΧ0
ε
ヨാVdS
0000 OTOO
0Z×0
ટદ
Sn
IIII TOOO
JTX0
τε
SV
OLIT 1000
əɪx0
əτΧ0
૦૬
S9
IOTI 1000
PTX0
PTX0
6 乙
S ∃
OOTT 1000
ɔโx0
DโX0
৪Z
JSヨ
ITOT IOOO
qT×0
qT×0
LZ
gᲘS
OLOT TOOO
ɐτΧ0
etx0
92
Wヨ
TOOT TOOO
6 TX0
6TX0
9Z
N 0 ɔ
OOOT TOOO
8 T×0
8 IX0
万乙
81∃
TITO TOOO
LTX0
LTX0
દટ
NAS
OTTO TOOO
91 × 0
9 [X0
乙乙
λ∀N
TOTO TOOO
STX0
9TX0
TZ
tɔ0
0010 1000
0010 1000
στX0
0Z
દᲔ
LIOO TOOO
ITOO TOOO
ɛ [×0
ετ×0
6 โ
01001000
0100 โ000
ZTX0
ZTX0
8T
Iગ
T000 T000
T × 0
T TXO
LT
ヨワロ
0000 โ000
OTX0
9T
IS
ITIT 0000
き0×0
± 0 × 0
ST
OTT 0000
ə0×0
七τ
-ソ ૪ ɔ
TOTT 0000
po×0
p_0 x_0
ε ι
∃∃
OOT 0000
○ం×0
○0×0
ટT
ITOT 0000
90 × 0
q_0 × 0
τ
u ∖]
OTOT 0000
e0 × 0
OT
⟂H
TOOT 0000
60 × 0
60 × 0
6
S8
000T 0000
000T 0000
80 × 0
80 × 0
8
TITO 0000
∠0 × 0
∠0 × 0
L
XᲔ
OTTO 0000
90 × 0
90×0
9
ONヨ
LOTO 0000
TOTO 0000
90×0
90×0
S
S
00 โ 00000
↽0×0
↽0×0
∇
X⟂ヨ
TTOO 0000
EO×0
ε૦×0
ε
X⟂S
OTOO 0000
01000000
Z0 × 0
Z0^X 0
HOS
I000 0000
[0×0
[0×0
T
70N
00000000
00×0
əㅣવણ IIJSV
NE RIEN ECRIRE DANS CE CADRE

Documents réponses

DR1
Question 10 : Compléter, sur le document réponse DR1, une implémentation des méthodes de la classe TwoWheelSteeringKinematic permettant de calculer les angles φ_L et φ_R ainsi que les vitesses linéaires des roues.
double TwoWheelSteeringKinematic::computeLeftWheelSteeringAngle(
            tanSteeringAngle,
            instantaneousCurvature,
            halfTrack)
{
    //A compléter
}
double TwoWheelSteeringKinematic::computeRightWheelSteeringAngle(
    const double & tanSteeringAngle,
    const double & instantaneousCurvature,
    const double & halfTrack)
{
        //A compléter
}
double OneAxleSteeringKinematic::computeWheelLinearSpeedRatio(
    const double & tanSteeringAngle,
    const double & instaneousCurvature,
    const double & halfTrack)
{
    return std::sqrt(std::pow(1 + instaneousCurvature * halfTrack, 2.) + tanSteeringAngle *
tanSteeringAngle);
}
double OneAxleSteeringKinematic::computeLeftWheelLinearSpeed(
    const double & linearSpeed,
    const double & tanSteeringAngle,
    const double & instaneousCurvature,
    const double & halfTrack)
{
        //A compléter
}
double OneAxleSteeringKinematic::computeRightWheelLinearSpeed(
    const double & linearSpeed,
    const double & tanSteeringAngle,
    const double & instaneousCurvature,
    const double & halfTrack)
{
        //A compléter
}
Question 37 : Compléter, sur le document réponse DR2, l'extrait de code ci-dessous permettant de produire le message cloud_msg
ˋˋˋ
void depthToPointCloud2(
    const sensor_msgs::msg::Image::ConstSharedPtr& depth_msg,
    const sensor_msgs::msg::CameraInfo::ConstSharedPtr& cam_info,
    sensor_msgs::msg::PointCloud2& cloud_msg)
{
    // Paramètres intrinsèques
    // les float fx, fy, cx, cy contiennent les paramètres intrinsèques
    // depth est de type cv::Mat
    ...
    // Préparation du message PointCloud2
    cloud_msg.header = depth_msg->header;
    cloud_msg.height = depth.rows;
    cloud_msg.width = depth.cols;
    cloud_msg.is_dense = false;
    cloud_msg.is_bigendian = false;
    cloud_msg.fields = {
        sensor_msgs::msg::PointField{"x", 0, sensor_msgs::msg::PointField::FLOAT32, 1},
        sensor_msgs::msg::PointField{"y", 4, sensor_msgs::msg::PointField::FLOAT32, 1},
        sensor_msgs::msg::PointField{"z", 8, sensor_msgs::msg::PointField::FLOAT32, 1}
    };
    //A compléter
    cloud_msg.point_step =
    cloud_msg.row_step =
    // La méthode resize est utilisée pour redimensionner le vecteur de données
    // afin qu'il ait exactement la taille nécessaire pour contenir toutes les données
    //A compléter
    cloud_msg.data.resize( );
    // Remplir le nuage de points
    sensor_msgs::PointCloud2Iterator<float> iter_x(cloud_msg, "x");
    sensor_msgs::PointCloud2Iterator<float> iter_y(cloud_msg, "y");
    sensor_msgs::PointCloud2Iterator<float> iter_z(cloud_msg, "z");
    for (int v = 0; v < depth.rows; ++v) {
        for (int u = 0; u < depth.cols; ++u, ++iter_x, ++iter_y, ++iter_z) {
            float z = depth.at<uint16_t>(v, u) * 0.001f; // Question 38
            if (z == 0) {
                *iter_x = *iter_y = *iter_z = std::numeric_limits<float>::quiet_NaN();
                continue;
            }
            //A compléter
        }
    }
}
NE RIEN ECRIRE DANS CE CADRE
Question 53: Compléter, sur le document réponse DR3, le code de la méthode R2WLocalisationKFPredictor::predictState_().
void R2WLocalisationKFPredictor::predictState_(
    const State & previousState,
    const Input & previousInput,
    State & currentState)
{
    // Precalculs
    // X est la pose, U est la commande
    // MetaState : instance de R2WLocalisationKFMetaState
    x_ = previousState.X(MetaState::POSITION_X);
    y_ = previousState.X(MetaState::POSITION_Y);
    theta_ = previousState.X(MetaState::ORIENTATION_Z);
    vx_ = previousInput.U(MetaState::LINEAR_SPEED_X_BODY);
    vy_ = previousInput.U(MetaState::LINEAR_SPEED_Y_BODY);
    w_ = previousInput.U(MetaState::ANGULAR_SPEED_Z_BODY);
    vxdT_ =
    vydT_ =
    wdT_ =
    dT_cos_theta_wdT_ =
    dT_sin_theta_wdT_ =
    // Vecteur de prédiction d'état
    currentState.X(MetaState::POSITION_X) =
    currentState.X(MetaState::POSITION_Y) =
    currentState.X(MetaState::ORIENTATION_Z) =
    // Matrices de covariance de prédiction d'état
    jF_(
        MetaState::POSITION_X,
        MetaState::POSITION_X) =
    jF_(
        MetaState::POSITION_X,
        MetaState::ORIENTATION_Z) =
    jF_(
        MetaState::POSITION_Y,
        MetaState::POSITION_Y) =
    jF_(
        MetaState::POSITION_Y,
        MetaState::ORIENTATION_Z) =
    jF_(
        MetaState::ORIENTATION_Z,
        MetaState::ORIENTATION_Z) =
    jG_(
        MetaState::POSITION_X,
        MetaState::LINEAR_SPEED_X_BODY) =
    jG_(
        MetaState::POSITION_Y,
        MetaState::LINEAR_SPEED_X_BODY) =
    jG_(
        MetaState::POSITION_X,
        MetaState::LINEAR_SPEED_Y_BODY) =
jG_(
    MetaState::POSITION_Y,
    MetaState::LINEAR_SPEED_Y_BODY) =
jG_(
    MetaState::POSITION_X,
    MetaState::ANGULAR_SPEED_Z_BODY) =
jG_(
    MetaState::POSITION_Y,
    MetaState::ANGULAR_SPEED_Z_BODY) =
jG_(
    MetaState::ORIENTATION_Z,
    MetaState::ANGULAR_SPEED_Z_BODY) =
currentState.P().noalias() =
}

  1. ^1 Pierre, Cyrille & Lenain, Roland & Jean, Laneurit & Rousseau, Vincent. (2022). A Multi-Control Strategy to Achieve Autonomous Field Operation. AgriEngineering. 4. 770-788. 10.3390/agriengineering4030050.
  2. ^2 Guizani, Amir & Aloui, Khalil & Hammadi, Moncef & Soriano, Thierry & Haddar, Mohamed. (2023). A new SysML profile for autonomous mobile robots development: ROS2ML. Proceedings of the Institution of Mechanical Engineers, Part C: Journal of Mechanical Engineering Science. 237. 095440622211493. 10.1177/09544062221149314.
  3. ^3 GNSS (Global Navigation Satellite System) est un terme générique qui englobe tous les systèmes mondiaux de navigation par satellites (BEIDOU, GALILEO, GLONASS, GPS etc.).
  4. ^4 RTK (Real Time Kinematic)
  5. ^5 Le WGS 84 (World Geodetic System 1984) est notamment le système géodésique associé au système de positionnement par satellite GPS.

Pas de description pour le moment
