Présentation du sujet

Difficile

Arbres couvrants et pavages aléatoires d'un échiquier par des dominos

Le sujet construit un pavage aléatoire d'un échiquier par des dominos grâce à une bijection avec les arbres couvrants d'un graphe quadrillage. Il demande d'abord des fonctions Caml générales sur les graphes, puis des preuves sur les arbres et une structure de partition (union-find). Il implémente ensuite l'algorithme de Wilson de génération d'un arbre couvrant aléatoire, relie pavages et arbres couvrants et utilise le graphe dual pour réaliser la bijection.

1Partie I : quelques fonctions auxiliairesReprésentation d'un graphe, tableaux d'adjacence en temps linéaire et construction du graphe quadrillage.
2Partie II : caractérisation des arbresComposantes connexes, plus courts chemins, nombre d'arêtes d'un arbre et structure de partition par forêt avec union selon la hauteur.
3Partie III : algorithme de WilsonGénération aléatoire d'un arbre couvrant, terminaison de l'algorithme et implémentation.
4Partie IV : arbres couvrants et pavages par des dominosCorrespondance sur des exemples entre pavage et arbre couvrant, puis calcul de l'arbre associé à un pavage.
5Partie V : utilisation du dual pour la construction d'un pavageGraphe dual d'un graphe planaire, arbres couvrants duaux, conversions de représentations et construction du pavage.

Difficile. Le jury juge le sujet très long : peu de candidats ont pu aborder les parties IV et V, même si de rares copies ont tout traité correctement.

L'épreuve en chiffres

Moyenne 9 / 20 · écart-type 4,18 · 1 723 présents · où vous situez-vous ?

Moyenne: 9/ 20
Écart-type: 4,18
Présents: 1 723
Coefficient: 10
Durée: 4 h
1er quartile: 6
Médiane: 8,8
3e quartile: 12,1

Deux tiers des copies environ (moyenne ± écart-type)

Où je me situe ?

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours, épreuve du 21 avril 2021. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées

Références et listes mal manipulées · Parenthèses oubliées · Filtrage mal utilisé

La programmation en Caml est globalement acquise par une majorité de candidats, avec une maîtrise parfois superficielle de la syntaxe. Les raisonnements théoriques sont en revanche souvent incomplets, avec des étapes jugées évidentes. Le jury relie ces difficultés aux conditions sanitaires des deux années de préparation.

Les erreurs les plus sanctionnées

1
Références et listes mal manipulées
Oubli du !, usage de = ou <- au lieu de :=, et tentative d'ajouter des éléments à une liste dans une boucle alors qu'une liste n'est pas modifiable.
« une nouvelle liste est créée à chaque passage dans la boucle, puis oubliée au passage suivant »
2
Parenthèses oubliées
f n - 1 ne calcule pas f (n - 1), et une instruction placée après un if ... else suivi d'un point-virgule est toujours exécutée.
3
Filtrage mal utilisé
Un motif comme y - 1 dans un match provoque une erreur : il faut une garde when. Renommer inutilement les variables dans un filtrage alourdit le code.
4
Code trop longQ6
Une réponse de plus d'une page avec plusieurs fonctions auxiliaires non expliquées obtient rarement la moitié des points ; en Q6, inutile de traiter séparément coins, bords et centre.
5
Preuves superficiellesQ8 à Q10
Des formules comme « on voit que » ne suffisent pas : un graphe connexe d'ordre n a au moins n − 1 arêtes se démontre. En Q8, le caractère non vide de l'ensemble est indispensable.
« une preuve formée uniquement de symboles et de flèches sans explications n'obtiendra aucun point dans la majorité des cas »
6
Structure de données mal compriseQ12, Q18
En Q12, les arguments sont déjà des représentants et la hauteur doit être mise à jour. En Q18, la structure dispensait de gérer les cycles, ce que très peu ont vu.

Ce qui a été bien réussi

La programmation en Caml est globalement acquise pour une majorité de candidats.
De rares candidats ont traité correctement l'intégralité de l'épreuve.

Conseils du jury

Utiliser les fonctions autorisées comme List.length, List.rev ou Array.init au lieu de les réécrire.
Préférer une boucle for à une fonction récursive auxiliaire quand c'est plus simple, en se rappelant que les deux bornes sont atteintes.
Indenter et aérer le code pour le rendre lisible.
Formaliser les preuves en expliquant les notations.
S'entraîner régulièrement à programmer sur ordinateur pendant l'année.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

Option informatique

Arbres couvrants et pavages

Le seul langage de programmation autorisé dans cette épreuve est Caml.
Toutes les fonctions des modules Array et List, ainsi que les fonctions de la bibliothèque standard (celles qui s'écrivent sans nom de module, comme max ou incr ainsi que les opérateurs comme / ou mod) peuvent être librement utilisés.
On utilisera également le générateur pseudo-aléatoire int du module Random. Quand n est un entier supérieur ou égal à 1, l'appel Random. int n renvoie un entier dans l'intervalle

[ [0, n[ [

(compris entre 0 inclus et n exclu) en simulant une loi uniforme. Les appels successifs à cette fonction fournissent des résultats indépendants.
Les candidats ne devront faire appel à aucun autre module.
En Caml, les tableaux d'objets d'un certain type 'a sont représentés par le type 'a array. L'expression tab. (i) permet d'accéder à l'élément situé en i-ème position du tableau tab. Dans le texte, en dehors du code Caml, cet élément sera noté

Tab[i]

. Plus généralement, les objets mathématiques seront notés

G, s, Adj\dots

et représentés en Caml par g, s, adj... sans que cela soit systématiquement explicité.

Dans ce problème, un graphe

G

est un couple (

S, A

) où :

$S$ est un ensemble fini dont les éléments sont les sommets de $G$ ;
$A = (a_0, a_1, \dots, a_(m - 1))$ est la suite des arêtes de $G$ , une arête étant une partie $a = {s, t}$ de $S$ de cardinal 2 . Les sommets $s$ et $t$ sont appelés les extrémités de l'arête $a$ et on dira que a relie $s$ et $t$ . Si $s$ et $t$ sont reliés par une arête, on dit qu'ils sont voisins ou adjacents.
Ainsi, les graphes sont non orientés et il n'y a pas d'arête reliant un sommet à lui-même. Par contre, à partir de la partie V, il est possible que plusieurs arêtes aient les mêmes extrémités.
Par convention, nous noterons $n$ (respectivement $m$ ) le nombre de sommets (respectivement d'arêtes) du graphe et nous supposerons que $S = {0, 1, …, n − 1} = S_n$ .
Un graphe sera représenté par le type
type graphe = int list array
Si $G$ est un graphe représenté par $g$ , alors le nombre de sommets $n$ du graphe est donné par la longueur du tableau g. De plus, si $s \in S$ , alors g. (s) est une liste contenant les indices des sommets voisins de $s$ , dans un ordre quelconque, chaque sommet apparaissant autant de fois qu'il existe d'arêtes vers $s$ .

Les complexités temporelles demandées sont des complexités dans le pire des cas et seront exprimées sous la forme

O(f(n, m))

, où

f

est une fonction la plus simple possible.

Nous utiliserons la représentation graphique habituelle des graphes. Le graphe

G

, défini par l'instruction
let

g = [|I]; [3; 4]; [3]; [1; 2; 4; 4]; [1; 3; 3]|];

;
peut être représenté par le graphique de la figure 1.

Figure 1 Exemple de graphe

Pour

p, q

entiers naturels non nuls, nous noterons

G_(p, q)

le graphe, appelé graphe quadrillage, dont les sommets sont placés sur

p

colonnes et

q

lignes, chaque sommet étant relié à ses voisins directs. On convient de numéroter les sommets de gauche à droite et de bas en haut.
Par ailleurs, l'ordre des arêtes ayant une importance en partie V , on convient de numéroter les

p(q - 1) + q(p - 1)

arêtes en commençant par les arêtes verticales, de bas en haut et de gauche à droite, puis les arêtes horizontales, de gauche à droite et de bas en haut, comme le montre la figure 2 , où

p = 4

q = 3

. Le rang d'une arête a de

G_(p, q)

est l'indice

i

tel que

a = a_i

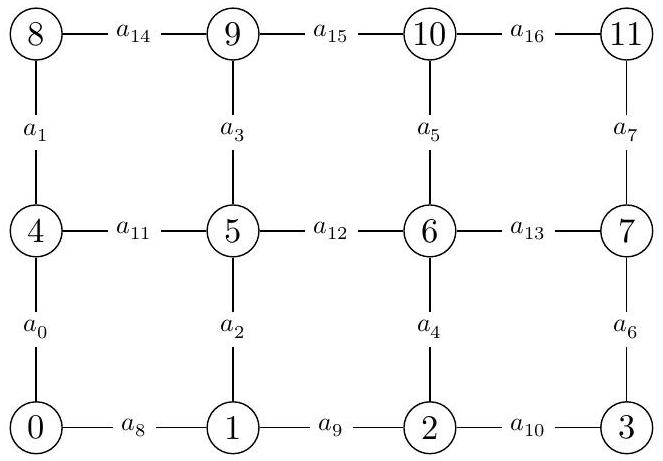

Figure 2 Le graphe

G_(4, 3)

Soit

G = (S_n, A)

un graphe.

Si $s \in S_n$ , le tableau d'adjacence de $s$ est le tableau, dans un ordre quelconque, des voisins de $s$ , chaque sommet apparaissant autant de fois qu'il existe d'arêtes vers $s$ . On note $Adj$ le tableau de taille $n$ tel que, pour tout $s \in {0, 1, \dots, n - 1}, Adj[s]$ est le tableau d'adjacence du sommet $s$ . Adj est donc représenté par une variable adj de type int array array.
Un chemin dans $G$ est une suite $c = (s_0, s_1, \dots, s_(j - 1), s_j, \dots, s_(k - 1), s_k)$ où pour tout $j$ compris entre 1 et $k, s_(j - 1)$ et $s_j$ sont des sommets voisins. On dira que $c$ est un chemin de $s_0$ à $s_k$ de longueur $k$ . Par convention, pour $s$ sommet de $G$ , il existe un chemin de longueur nulle de $s$ à $s$ .
La composante connexe d'un sommet $s$ de $G$ , notée $C_s$ , est l'ensemble des sommets $t$ de $G$ tels qu'il existe un chemin de $s$ à $t$ .
On dit que $G$ est connexe si pour tous sommets $s$ et $t$ de $G$ , il existe un chemin de $s$ à $t$ .
Un cycle dans $G$ est un chemin de longueur $k ⩾ 2$ d'un sommet à lui-même et dont les arêtes sont deux à deux distinctes. On dit que $G$ est acyclique s'il ne contient aucun cycle.
Un arbre est un graphe connexe acyclique.

I Quelques fonctions auxiliaires

Q 1. Écrire une fonction
nombre_aretes : graphe -> int
qui, appliquée à g représentant un graphe

G = (S, A)

, renvoie le cardinal de

A

.
Q 2. Écrire une commande Caml permettant de créer le tableau des tableaux d'adjacence Adj associé au graphe

G_(3, 2)

.
On rappelle que la fonction Array.of_list : 'a list

\to

'a array prend en argument une liste

[x_0; x_1; \dots; x_(k - 1)]

d'éléments de type 'a et renvoie le tableau

[|x_0; x_1; \dots; x_(k - 1)|]

.
Q 3. Écrire une fonction
adjacence : graphe -> int array array
qui, appliquée à g représentant un graphe

G

, renvoie adj représentant le tableau des tableaux d'adjacence Adj associé à

G

. La fonction adjacence devra être de complexité

O(m + n)

et on demande de justifier cette complexité.
Q 4. Écrire une fonction
rang : int * int -> int * int -> int
telle que rang (p,q) (s, t) renvoie le rang de l'arête

{s, t}

dans le graphe quadrillage

G_(p, q)

. Par exemple, rang

(4, 3)(6, 7)

renvoie 13 . On suppose que

s

t

sont adjacents et

s < t

et on ne demande pas de le vérifier.
Q 5. Écrire de même sa fonction réciproque
sommets : int * int -> int -> int * int
telle que sommets (

p, q

) i renvoie le couple (

s, t

) tel que

a_i = {s, t}

s < t

dans le graphe

G_(p, q)

.
Q 6. Écrire une fonction
quadrillage : int -> int -> graphe
telle que l'instruction quadrillage p q renvoie le graphe représentant

G_(p, q)

II Caractérisation des arbres

Soit

G = (S_n, A)

un graphe à

n

sommets et

m

arêtes, représenté par g. Les arêtes de

G

sont donc numérotées

A = (a_0, a_1, \dots, a_(m - 1))

II.A - Propriétés sur les arbres

Q 7. Montrer que les composantes connexes de

G

forment une partition de

S_n

, c'est-à-dire que:

- \foralls \in S_n, C_s \neq \emptyset

;

$S_n = ⋃_(s \in S_n)C_s$ ;
pour tous sommets $s$ et $t$ , soit $C_s = C_t$ , soit $C_s \cap C_t = \emptyset$ .

Q 8. Montrer que si

s

t

sont deux sommets de

G

tels que

t \in C_s

, il existe un plus court chemin de

s

t

et que les sommets d'un plus court chemin sont deux à deux distincts.
Pour

k ∈ {0, 1, …, m}, G_k

désigne le graphe (

S_n, (a_0, a_1, \dots, a_(k - 1))

) obtenu en ne conservant que les

k

premières arêtes de

G

.
Q 9. On suppose que

G

est un arbre. Montrer que pour tout

k \in {0, 1, \dots, m - 1}

, les extrémités de

a_k

appartiennent à deux composantes connexes différentes de

G_k

. En déduire que

m = n - 1

.
Q 10. Montrer que les trois propriétés suivantes sont équivalentes:
(i)

G

est un arbre ;
(ii)

G

est connexe et

m = n - 1

;
(iii)

G

est acyclique et

m = n - 1

II.B - Manipulation de partitions

Nous souhaitons écrire une fonction qui teste si un graphe est un arbre. Nous allons pour cela utiliser une structure de données permettant de manipuler les partitions de l'ensemble

S_n :

P = {X_1, X_2, …, X_k}

est une partition de

S_n

, on choisit dans chaque partie

X_i

, un élément particulier

r_i

, appelé représentant de

X_i

. Notre structure de données doit nous permettre :

de calculer, pour $s \in S_n$ , le représentant de la partie $X_i$ contenant $s$ ; cet élément sera également appelé représentant de $s$ ;
pour deux entiers $s$ et $t$ représentant des parties distinctes $X_i$ et $X_j$ , de transformer $P$ en réunissant $X_i$ et $X_j, s$ ou $t$ devenant le représentant de la partie $X_i \cup X_j$ .
Nous représenterons une partition $P = {X_1, …, X_k}$ de $S_n$ par une forêt: chaque $X_i$ est représenté par un arbre dont les noeuds sont étiquetés par les éléments de $X_i$ et de racine le représentant $r_i$ de $X_i$ , les arcs étant orientés vers la racine. Nous noterons $h(r_i)$ la hauteur de l'arbre $X_i$ , c'est-à-dire la longueur de sa plus longue branche. Ainsi, $P_9 = {{0, 2}, {1, 5, 6, 8}, {3, 4, 7}}$ est une partition de $S_9$ et peut par exemple être représentée par la forêt de la figure 3.

h(7) = 1

Figure 3 Une représentation de

P_9 = {{0, 2}, {1, 5, 6, 8}, {3, 4, 7}}

Le calcul du représentant d'un entier

s \in S_n

se fait donc en remontant jusqu'à la racine de l'arbre (ce qui justifie l'orientation des arcs). Dans l'exemple, les représentants de 2,1 et 7 sont respectivement 0,6 et 7 .
Une partition

P

S_n = {0, 1, …, n − 1}

sera représentée par un tableau d'entiers

P

de taille

n

de sorte que pour tout

s \in {0, 1, \dots, n - 1}, P[s]

est le père de

s

s

n'est pas un représentant, et est égal à

- 1 - h(s)

s

est un représentant. La partition

P_9

peut ainsi être représentée par le tableau
[I -2; 5; 0; 7; 7; 6; -3; -2; 6 I]

La réunion de deux parties

X_i

X_j

de représentants

s

t

distincts se fait selon la méthode suivante :

si $h(s) > h(t), s$ est choisi pour représentant de la partie $X_i \cup X_j$ et devient le père de $t$ ;
si $h(s) ⩽ h(t), t$ est choisi pour représentant de la partie $X_i \cup X_j$ et devient le père de $s$ .

Par exemple, la réunion des parties

X_1

X_3

de la partition

P_9

peut donner la nouvelle forêt représentée figure 4.

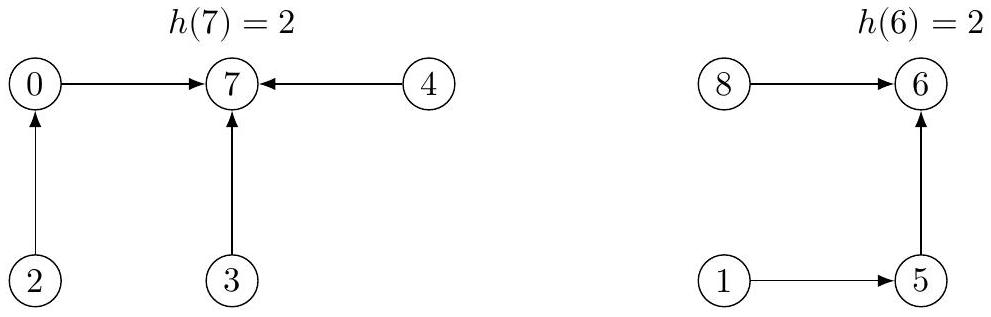

Figure 4 Une représentation de

{{0, 2} \cup {3, 4, 7}, {1, 5, 6, 8}}

Q 11. Écrire une fonction

representant : int array -> int -> int

qui, appliquée à un tableau représentant une partition de

S_n

et à

s \in S_n

, renvoie le représentant de

s

.
Q 12. Écrire une fonction

union : int array -> int -> int -> unit

qui, appliquée à un tableau représentant une partition de

S_n

et à deux représentants

s

t

distincts, modifie la partition en réunissant les arbres associés à

s

t

, selon la méthode expliquée ci-dessus, sans oublier, si nécessaire, de modifier

h(s)

h(t)

.
On note

P_n^((0))

la partition de

S_n

où toutes les parties sont des singletons, c'est-à-dire

P_n^((0)) = {{0}, {1}, …, {n − 1}}

.
Q 13. Soit

P

une partition de

S_n

construite à partir de

P_n^((0))

par des réunions successives selon la méthode précédente. Montrer que si

s

est le représentant d'une partie

X \in P

, alors le cardinal de

X

vérifie

|X| ⩾ 2^(h(s))

.
Q 14. En déduire les complexités des deux fonctions précédentes dans le pire des cas en fonction de

n

pour une partition

P

construite à partir de

P_n^((0))

.
Q 15. Écrire une fonction
est_un_arbre : graphe -> bool
qui, appliquée à un graphe g représentant un graphe

G

, renvoie true si

G

est un arbre et false sinon.

III Algorithme de Wilson : arbre couvrant aléatoire

G = (S_n, A)

est un graphe connexe et si

r \in S_n

, un arbre couvrant de

G

enraciné en

r

est un arbre

T = (S_n, B)

tel que

B \subset A

et dont

r

a été choisi pour racine. On convient alors d'orienter les arêtes de l'arbre en direction de la racine

r

et de représenter

T

par un tableau parent de taille

n

, parent. (s) étant égal au père de

s

dans

T

s \neq r

, et à -1 si

s = r

.
La figure 5 représente deux arbres couvrants du graphe

G_(3, 2)

, enracinés respectivement en 0 et 2 , et leurs représentations.

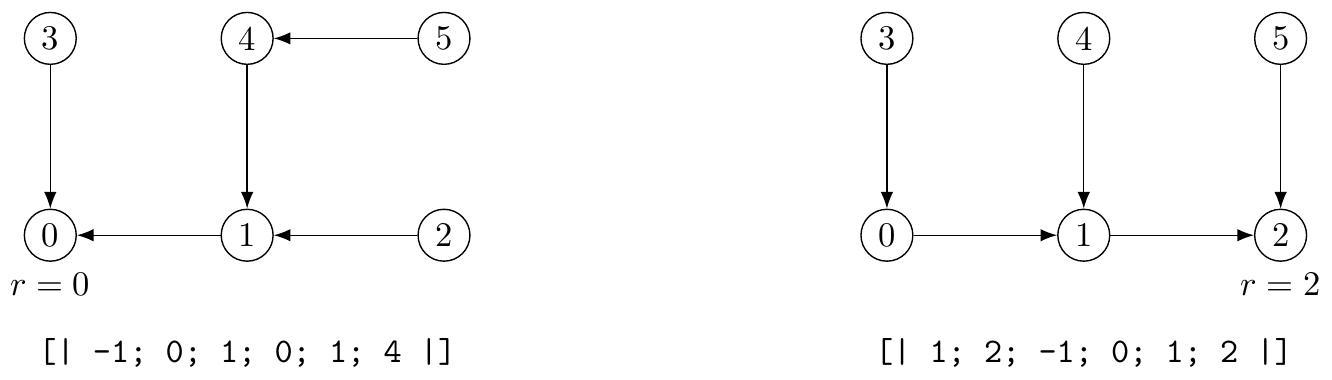

Figure 5 Deux arbres couvrants enracinés de

G_(3, 2)

et leurs représentations

Dans cette partie, nous supposons que

G = (S_n, A)

est un graphe connexe, représenté par g, que

r

est un sommet de

G

et nous cherchons à construire un arbre couvrant aléatoire de

G

enraciné en

r

.
Nous allons pour cela faire évoluer dynamiquement un arbre

T

, représenté par un tableau parent de longueur

n

vérifiant:

parent. (r) = -1;
si $s \in S_n$ n'est pas un sommet de $T$ , parent. (s) = -2;
si $s \in S_n$ est un sommet de $T$ autre que la racine, parent. (s) est le père de $s$ dans l'arbre $T$ .

Nous partons de l'arbre réduit à la racine

r

, en posant parent.

(r) = - 1

et parent.

(s) = - 2

pour tout sommet

s \neq r

. Pour tout sommet

s

, quand

s

n'est pas déjà dans l'arbre, on construit un chemin aléatoire

c

sans boucle qui part de

s

et qui s'arrête dès qu'il a atteint un sommet de

T

. La méthode de construction est la suivante:

au début du calcul, $c$ est réduit à $s$ ;
à tout moment, $c$ est de la forme ( $s = s_0, s_1, \dots, s_(k - 1), s_k$ ) où les sommets $s_0, \dots, s_k$ sont deux à deux distincts et les sommets $s_0, \dots, s_(k - 1)$ ne sont pas des sommets de $T$ ;
tant que l'extrémité $s_k$ n'est pas un sommet de $T$ , on choisit aléatoirement et uniformément un voisin $u$ de $s_k$ et on distingue,
si $u ∈ {s_0, s_1, …, s_k}$ , on supprime le cycle qui vient d'être formé et $u$ devient le nouveau point d'arrivée du chemin $c$ ;
sinon, $c$ devient le chemin $(s = s_0, s_1, \dots, s_(k - 1), s_k, u)$ ;
on renvoie le chemin ( $s = s_0, s_1, \dots, s_(k - 1), s_k$ ) une fois le calcul terminé.

On représentera un chemin en Caml par le type :
type chemin

= {

debut

:

int; mutable fin : int; suivant : int array}
de telle sorte que si le chemin

c = (s_0, s_1, \dots, s_(k - 1), s_k)

est représenté par c , alors c .debut est égal à

s_0

, c.fin (qui est un champ mutable) est égal à

s_k

, et c. suivant est un tableau de taille

n

tel que pour

j \in {0, \dots, k - 1}

, la case d'indice

s_j

de c.suivant contient le sommet

s_(j + 1)

. Pour tout autre sommet

t ∉ {s_0, s_1, …, s_(k − 1)}

, c.suivant. ( t ) pourra prendre une valeur arbitraire.

On rappelle que si c est un objet de type chemin et u un entier représentant un sommet, la modification du champ mutable c.fin pour y mettre u peut se faire avec la commande:
c.fin <- u

Q 16. Déterminer, dans le graphe

G_(3, 2)

, le chemin représenté par l'objet
{debut = 1; fin = 4; suivant = [|-5; 2; 5; 3; -1; 4|]}
Q 17. Que peut-on dire de la terminaison de cet algorithme?
Q 18. Écrire une fonction
marche_aleatoire : int array array -> int array -> int -> chemin
telle que l'appel marche_aleatoire adj parent s renvoie l'objet c représentant un chemin de

s

à un sommet

t \in T

obtenu comme décrit précédemment. On rappelle que adj représente le tableau des tableaux d'adjacence Adj du graphe

G

, que parent représente l'arbre (en construction)

T

et on supposera que

s \in S_n

n'appartient pas à

T

L'algorithme d'évolution de

T

, appelé algorithme de Wilson, est alors le suivant : à partir de l'arbre

T

réduit à

r

, pour

s

variant de 0 à

n - 1

, si

s

n'est pas dans

T

, on calcule un chemin de

s

à un sommet

t \in T

codé par c grâce à la fonction marche_aleatoire et on greffe

c

T

, en ajoutant à

T

les arêtes du chemin

c

, orientées de

s

vers

u, u

étant le dernier sommet du chemin.
Q 19. Écrire une fonction
greffe : int array -> chemin -> unit
telle que l'instruction greffe parent c modifie parent de sorte à représenter l'arbre obtenu après la greffe du chemin

c

sur

T

.
Q 20. Écrire une fonction
wilson : graphe -> int -> int array
tel que wilson gr renvoie un arbre couvrant aléatoire du graphe

G

de racine

r

IV Arbres couvrants et pavages par des dominos

Soient

p

q

deux entiers strictement supérieurs à 1 . Le but des deux dernières parties est de construire des pavages aléatoires par des dominos de taille

2 \times 1

d'un échiquier à

2p - 1

colonnes et

2q - 1

lignes privé de son coin inférieur gauche (il reste bien un nombre pair de cases à recouvrir). Nous noterons

E_(p, q)

cet échiquier, dont les cases sont repérées par des couples de coordonnées entières (

x, y

), avec

0 ⩽ x ⩽ 2(p - 1)

0 ⩽ y ⩽ 2(q - 1)

, et

E_(p, q)^'

l'échiquier

E_(p, q)

privé de son coin inférieur gauche, c'est-à-dire de la case ( 0,0 ). Les cases de

E_(p, q)

sont colorées en noir, gris et blanc, comme dans l'exemple de l'échiquier

E_(4, 3)

présenté figure 6.
Les cases dont les deux coordonnées sont paires sont colorées en noir, celles dont les deux coordonnées sont impaires sont colorées en gris, les autres sont colorées en blanc.
Si

P

est un pavage de

E_(p, q)^'

, chaque case noire ou grise de

E_(p, q)^'

est recouverte par un domino, qui est orienté, à partir de la case noire ou grise considérée, vers le sud, l'ouest, le nord ou l'est.

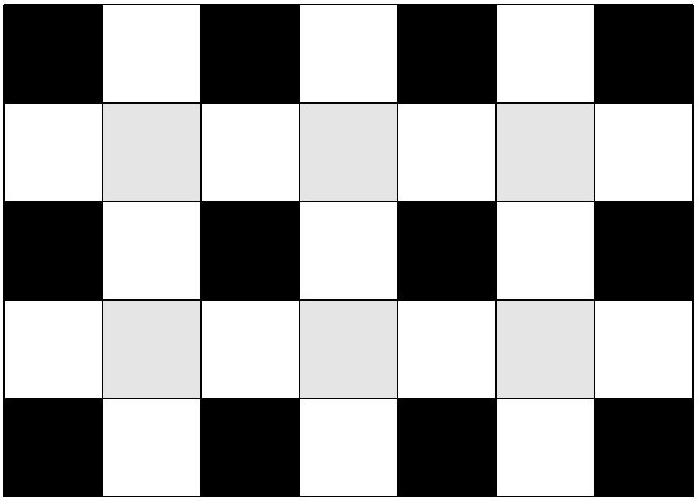

Figure 6 L'échiquier

E_(4, 3)

Nous définissons le type
type direction

=

S | W | N | E
et nous codons

P

par une matrice pavage de taille

(2p - 1) \times (2q - 1)

, avec, pour

i \in {0, \dots, 2p - 2}

j \in {0, \dots, 2q - 1}

si $i$ et $j$ ont la même parité et si $(i, j) \neq (0, 0)$ , p. (i). (j) est la direction du domino qui recouvre la case $(i, j)$ (cette case est soit noire, soit grise) ;
sinon, pavage. (i). (j) prend la valeur $N$ (ces valeurs ne jouent aucun rôle).

Ainsi, si p1 est la matrice associée au pavage

P_1

E_(4, 3)^'

représenté figure 7 (pour mieux distinguer les dominos, les cases ont été remplacées par des ronds colorés) on a par exemple p1.(2).(4) = S, p1.(4).(2) = W, p1.(3). (3)

= N, p1.(5).(1) = E

, comme indiqué par les sens des flèches.

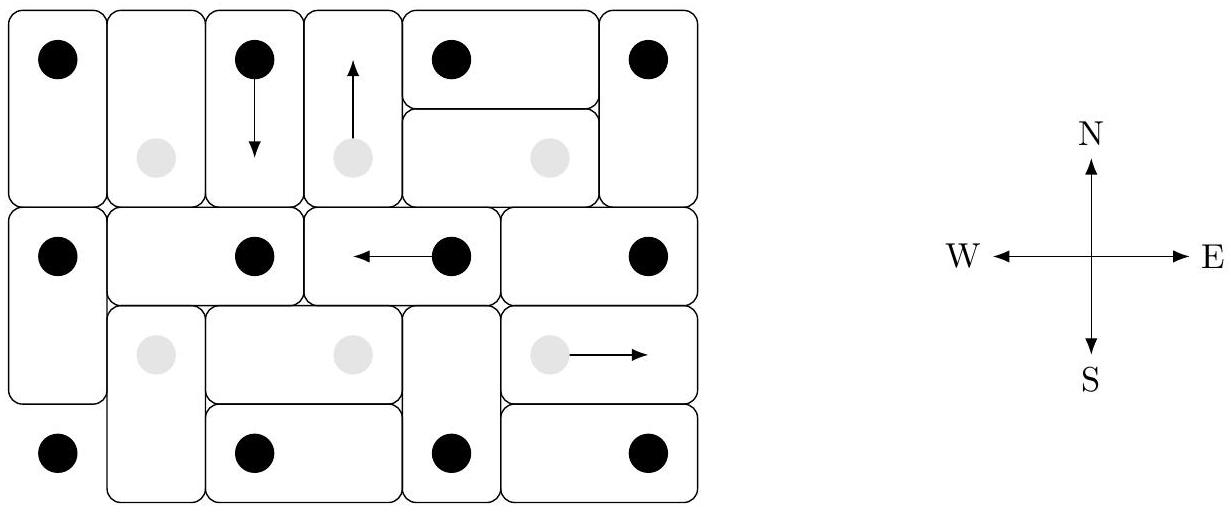

Figure 7 Le pavage

P_1

E_(4, 3)^*

Les cases noires de l'échiquier

E_(p, q)

seront vues comme les sommets du graphe

G_(p, q)

(la case noire située en bas à gauche est identifiée au sommet 0 du graphe

G_(p, q)

). Un résultat de Neville Temperley explicite une bijection canonique

φ

entre les pavages de

E_(p, q)^'

et les arbres couvrants de

G_(p, q)

. La construction de

φ(P)

à partir d'un pavage

P

s'obtient en ne conservant que les dominos recouvrant une case noire.
Pour toute la suite du sujet, les valeurs de

p

q

seront supposées contenues dans les variables globales p et q . On suppose de plus définie une variable globale g , représentant

G_(p, q)

, par l'instruction
let

g =

quadrillage p q ;;

IV.A - Exemples

Q 21. Dessiner l'arbre couvrant non enraciné

T_1 = φ(P_1)

G_(4, 3)

.
Q 22. Considérons inversement l'arbre couvrant

T_2

G_(4, 3)

décrit figure 8. Par un procédé réciproque à celui utilisé à la question précédente, dessiner le pavage

P_2 = φ^(- 1)(T_2)

E_(4, 3)^'

IV.B - Calcul de l'arbre couvrant associé à un pavage

Q 23. Soit

P

un pavage de

E_(p, q)^'

, associé à l'arbre couvrant

T = φ(P)

G_(p, q)

. Décrire un procédé permettant de calculer le père d'un sommet

s \in {1, \dots, pq - 1}

dans l'arbre

T

enraciné en 0 . On ne demande pas de démontrer que la structure ainsi obtenue est bien un arbre de racine 0 .

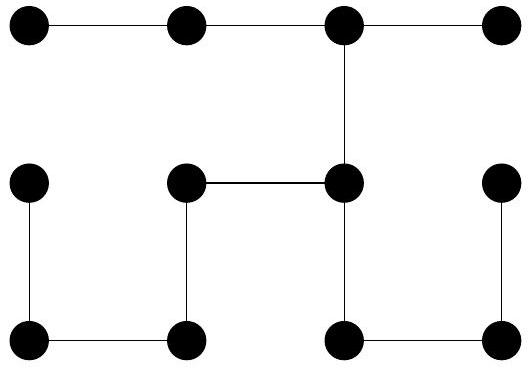

Figure 8 L'arbre couvant

T_2

Q 24. Écrire une fonction

coord_noire : int -> int * int

telle que l'instruction coord_noire s renvoie le couple des coordonnées de la case correspondant au sommet

s

du graphe

G_(p, q)

. Par exemple, dans le graphe

G_(4, 3)

représenté figure 2 , coord_noire 6 renverra ( 4,2 ).
Q 25. Écrire une fonction

sommet_direction : int -> direction -> int

telle que sommet_direction

s

d renvoie le sommet

t

qui se trouve directement dans la direction d du sommet

s

G_(p, q)

. Cette fonction renverra -1 si un tel sommet n'existe pas. Par exemple, dans le graphe

G_(4, 3)

représenté figure 2, sommet_direction 5 W renverra 4.
Q 26. Écrire une fonction

phi : direction array array -> int array

qui, appliquée à une matrice pavage représentant un pavage

P

E_(p, q)^'

, renvoie le tableau parent représentant l'arbre

T = φ(P)

enraciné en 0 (cette représentation est définie au début de la partie III).

V Utilisation du dual pour la construction d'un pavage

$V.A -$ Graphe dual de $G_(p, q)$

Le graphe

G_(p, q)

est un graphe planaire, c'est-à-dire qu'il possède une représentation graphique dans laquelle deux arêtes distinctes ne se coupent pas, sauf peut-être en leurs extrémités. Cette représentation planaire sépare le plan en

(p - 1)(q - 1) + 1

faces, que l'on va numéroter de gauche à droite et de bas en haut, la face non bornée portant le numéro 0 . Le graphe dual de

G_(p, q)

, noté

G_(p, q)^*

, est alors le graphe à

(p - 1)(q - 1) + 1

sommets (chaque sommet correspond à une des faces délimitées par la représentation de

G_(p, q)

) et qui possède autant d'arêtes que

G_(p, q)

: chaque arête

a

G_(p, q)

donne une arête

a^*

entre les deux faces du plan qu'elle sépare. Ce graphe est également planaire. Attention, contrairement au graphe

G_(p, q)

, le graphe

G_(p, q)^*

peut posséder plusieurs arêtes entre les mêmes sommets. Les sommets de

G_(p, q)

ont déjà été identifiés aux cases noires de

E_(p, q)

; les cases grises seront identifiées aux sommets de

G_(p, q)^*

distincts de 0 et les cases blanches aux arêtes de

G_(p, q)

(et donc également aux arêtes de

G_(p, q)^*

, puisque

a \mapsto a^*

est une bijection). La figure 9 explicite ces identifications dans le cas du graphe

G_(4, 3)

. Les sommets de

G_(4, 3)

sont identifiés par des sommets gris foncés, ceux de

G_(4, 3)^*

par des sommets gris clairs, les arêtes de

G_(4, 3)

par des traits pleins et celles de

G_(4, 3)^*

par des traits hachurés. L'intersection de chaque (

a, a^*

) est marquée par un carré symbolisant une case blanche de

E_(4, 3)

.
Ainsi, le sommet 6 de

G_(4, 3)

correspond à la case ( 4,2 ) de

E_(4, 3)

, le sommet 4 de

G_(4, 3)^*

correspond à la case ( 1,3 ) et les arêtes

a_9

G_(4, 3)

a_9^*

G_(4, 3)^*

correspondent à la case ( 3,0 ).
Dans la suite du problème, nous notons :

$n = pq$ le nombre de sommets de $G_(p, q)$ ;
$- n^* = (p - 1)(q - 1) + 1$ le nombre de sommets de $G_(p, q)^*$ ;
$m = p(q - 1) + q(p - 1)$ le nombre d'arêtes de $G_(p, q)$ et de $G_(p, q)^*$ ;
$A$ l'ensemble des arêtes de $G_(p, q)$ ;
$A^*$ l'ensemble des arêtes de $G_(p, q)^*$ .

Nous supposerons définies pour la suite :

une fonction coord_grise : int -> int * int qui, appliquée à un sommet de $G_(p, q)^*$ autre que 0 , renvoie les coordonnées de la case grise qui correspond à ce sommet ;
une fonction numero : int * int -> int qui, appliquée à un couple ( $x, y$ ) représentant une case noire ou grise de l'échiquier $E_(p, q)$ , renvoie le sommet du graphe $G_(p, q)$ ou $G_(p, q)^*$ associé à cette case. On supposera également que dans tous les autres cas, numero renvoie la valeur 0 , y compris si les coordonnées sont en dehors de l'échiquier. Quand $p = 4$ et $q = 3$ , nous avons par exemple : numero $(4, 2) = 6$ , numero $(1, 3) = 4$ , et numero $(3, 0) = 0$ .

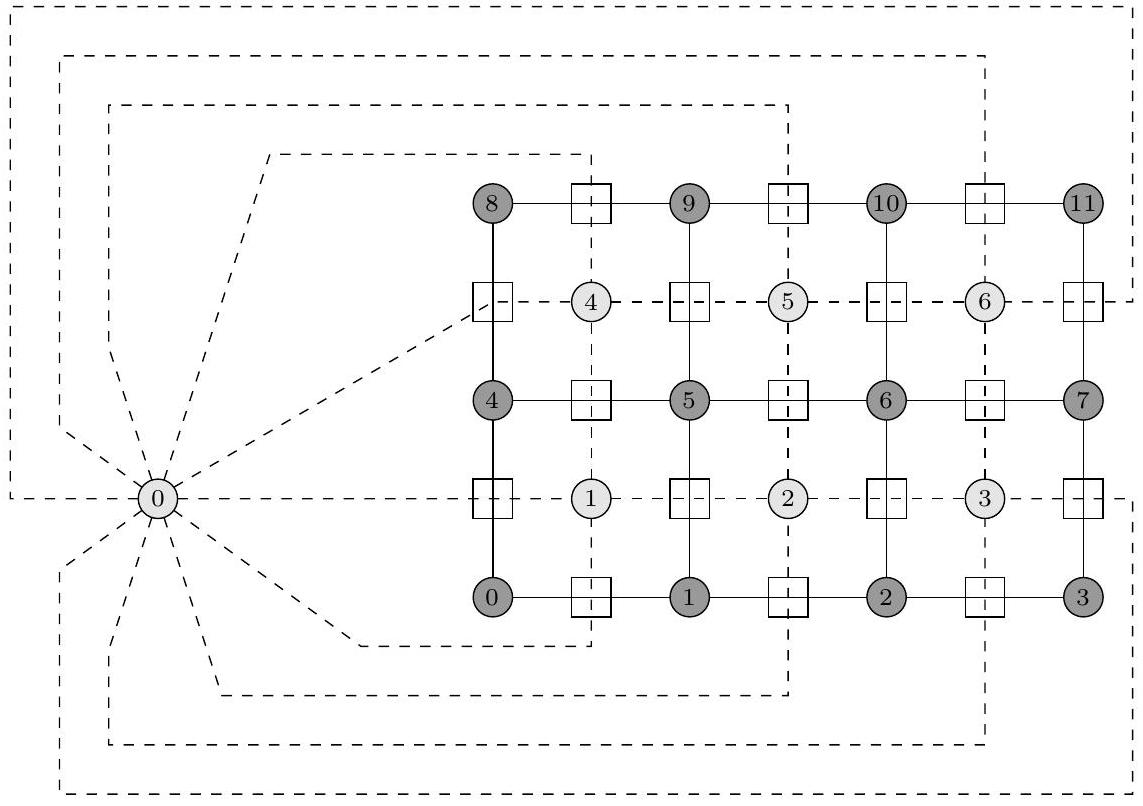

Figure

9G_(4, 3)

G_(4, 3)^*

Q 27. En utilisant les fonctions précédentes, écrire une fonction
dual : unit -> graphe
telle que l'instruction dual () renvoie le graphe représentant

G_(p, q)^*

. On respectera la numérotation des sommets de

G_(p, q)^*

décrite ci-dessus (figure 9). Par ailleurs, les listes d'adjacence du graphe dual contiendront des sommets en doublon s'il existe plusieurs arêtes entre des mêmes sommets.
On suppose désormais définie une variable globale g_etoile par l'instruction
let g_etoile = dual () ;;
V.B - Dual d'un arbre couvrant

Q 28. Montrer que, quitte à renuméroter les sommets, le dual de

G_(p, q)^*

est le graphe

G_(p, q)

.
Soit

B

une partie de

A

. On note

B^*

la partie de

A^*

définie par

∀i ∈ {0, 1, …, m − 1}, a_i^∗ ∈ B^∗ ⟺ a_i ∉ B.

Q 29. Montrer que si le graphe (

S_n, B

) possède un cycle, le graphe (

S_(n^*), B^*

) n'est pas connexe.
Q 30. En déduire que (

S_n, B

) est un arbre couvrant de

G_(p, q)

si et seulement si (

S_(n^*), B^*

) est un arbre couvrant de

G_(p, q^*)^*

.
Si

T = (S_n, B)

est un arbre couvrant de

G_(p, q)

, nous noterons

T^*

l'arbre couvrant (

S_(n^*), B^*

) de

G_(p, q^*)^*

.
Pour construire l'arbre

T^*

, nous utiliserons une représentation différente des arbres que celle introduite en partie III : on pourra représenter un arbre couvrant

T = (S, B)

enraciné en

r

par un couple ( r , b) où b est un tableau de booléens de longueur

m

représentant

B

, c'est-à-dire tel que b. (i) prend la valeur true si et seulement si

a_i \in B

.
La figure 10 représente les deux arbres couvrants du graphe

G_(3, 2)

, présenté en figure 5 , enracinés respectivement en 0 et 2 , et leurs représentations par un couple.

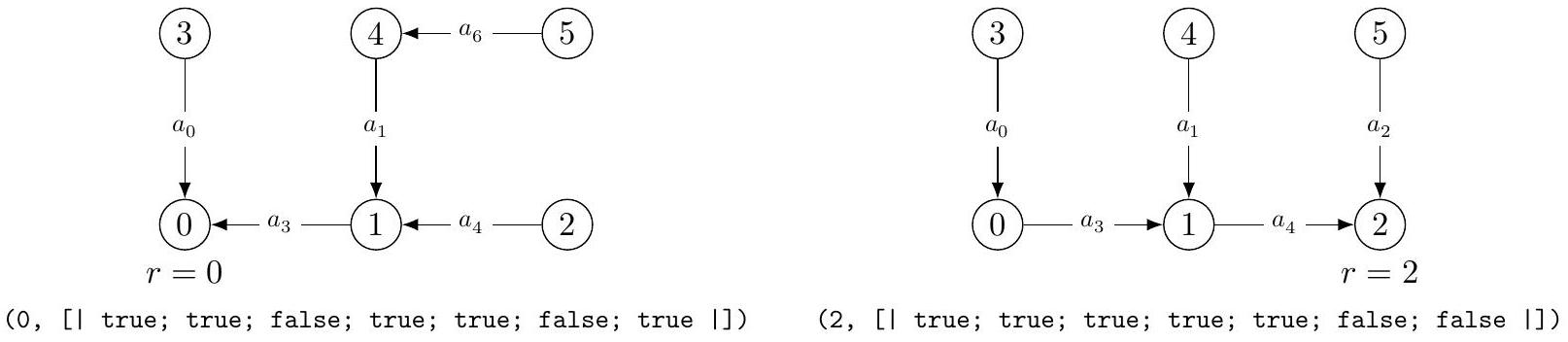

Figure 10 Deux arbres couvrants enracinés de

G_(3, 2)

et leurs représentations

Q 31. Écrire une fonction
vers_couple : int array -> int * bool array
telle que l'instruction vers_couple parent, où parent est un tableau représentant un arbre enraciné de

G_(p, q)

, renvoie le couple (

r

, b) décrit ci-dessus.

Q 32. Détailler en français un algorithme permettant de construire parent à partir du couple (

r, B

) et de la représentation du graphe

G_(p, q)

par listes d'adjacences. Cet algorithme est-il applicable à un arbre couvrant du graphe

G_(p, q)^*

? Justifier.
Q 33. Écrire une fonction
vers_parent : int * bool array -> int array
telle que l'instruction vers_parent (

r, b

), où b désigne un ensemble

B

tel que (

S_n, B

) est un arbre de

G_(p, q)

enraciné en

r

, renvoie le tableau parent représentant cet arbre.
Q 34. Déterminer les complexités de ces deux fonctions de conversion en fonction de

n

m

.
On supposera écrite une fonction vers_parent_etoile : int * bool array -> int array, ayant un fonctionnement similaire à vers_parent, qui prend en argument un couple (r, b_etoile) correspondant à un arbre couvrant

T^* = (S_(n^*), B^*)

G_(p, q)^*

et renvoie un tableau parent_etoile décrivant l'arbre en utilisant la représentation décrite partie III.
Q 35. Écrire une fonction
arbre_dual : int array -> int array
qui, appliquée au tableau parent représentant un arbre couvrant

T

G_(p, q)

enraciné en 0 , renvoie le tableau parent_etoile représentant l'arbre couvrant

T^*

G_(p, q)^*

enraciné en 0 .
V.C - Calcul du pavage associé à un arbre couvrant

Soit

T = (S_n, B)

un arbre couvrant de

G_(p, q)

.
Q 36. Décrire un procédé de construction, à partir des arbres

T

T^*

enracinés en 0 , du pavage

P = φ^(- 1)(T)

E_(p, q)^'

. On expliquera en détail comment traiter les arêtes d'un sommet de

G_(p, q)^*

vers le sommet 0 . On justifiera brièvement que l'on obtient bien un pavage.
Q 37. Écrire une fonction
pavage_aleatoire : unit -> direction array array
telle que l'instruction pavage_aleatoire () renvoie une matrice de taille (

2p - 1

)(

2q - 1

) représentant un pavage aléatoire de

E_(p, q)^'

par des dominos.
Q 38. Comment adapter cette méthode à la construction de pavages aléatoires d'un échiquier à

2p

colonnes et

2q - 1

lignes (respectivement à

2p

colonnes et

2q

lignes) ?

Questions fréquentes

4 questions

Sur quoi porte le sujet d'option informatique Centrale MP 2021 ?

Sur le pavage aléatoire d'un échiquier par des dominos, obtenu à partir d'arbres couvrants d'un graphe quadrillage : graphes en Caml, union-find, algorithme de Wilson et graphe dual.

Quelles erreurs le jury a-t-il relevées en option info Centrale MP 2021 ?

Des références mal utilisées, des listes traitées comme modifiables, des parenthèses oubliées, des filtrages incorrects, des codes trop longs et des preuves superficielles.

Le sujet d'option informatique Centrale MP 2021 est-il long ?

Oui, le jury le juge très long : peu de candidats ont abordé les parties IV et V, même si quelques rares copies ont tout traité correctement.

Quelle longueur de code est attendue en option informatique Centrale MP ?

Le jury indique qu'une réponse de programmation dépasse rarement une dizaine de lignes ; un long code non expliqué obtient rarement plus de la moitié des points, même correct.

Pas de description pour le moment

Commentaires• Centrale Option Informatique MP 2021

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

L'épreuve en chiffres

Ce qu'a observé le jury

Les erreurs les plus sanctionnées

Ce qui a été bien réussi

Conseils du jury

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

Option informatique

Arbres couvrants et pavages

I Quelques fonctions auxiliaires

II Caractérisation des arbres

II.A - Propriétés sur les arbres

II.B - Manipulation de partitions

III Algorithme de Wilson : arbre couvrant aléatoire

IV Arbres couvrants et pavages par des dominos

IV.A - Exemples

IV.B - Calcul de l'arbre couvrant associé à un pavage

Q 24. Écrire une fonction

V Utilisation du dual pour la construction d'un pavage

V.A − Graphe dual de G_(p, q)

Questions fréquentes

Sur quoi porte le sujet d'option informatique Centrale MP 2021 ?

Quelles erreurs le jury a-t-il relevées en option info Centrale MP 2021 ?

Le sujet d'option informatique Centrale MP 2021 est-il long ?

Quelle longueur de code est attendue en option informatique Centrale MP ?

Commentaires• Centrale Option Informatique MP 2021

Commentaires• Centrale Option Informatique MP 2021

$V.A -$ Graphe dual de $G_(p, q)$
