Construction et résolution de labyrinthes : algorithmes de génération aléatoire et parcours en largeur
Afficher ou masquer la section
Le sujet étudie la notion de labyrinthe, défini comme un sous-graphe connexe d'un graphe non orienté partageant le même ensemble de sommets, avec un intérêt particulier pour les labyrinthes parfaits (connexes et acycliques). La partie I étudie trois algorithmes de génération aléatoire de labyrinthes parfaits, dont un parcours en profondeur et deux algorithmes fondés sur une structure de classes disjointes, dont l'algorithme d'Eller. La partie II porte sur la résolution d'un labyrinthe par parcours en largeur, avec une variante prenant en compte des monstres sur les sommets.
1Partie I : construire des labyrinthesÉtude du mélange de Knuth, puis de trois algorithmes de génération de labyrinthes parfaits : parcours en profondeur aléatoire, structure de classes disjointes et algorithme d'Eller.
2Partie II : résoudre un labyrintheRecherche d'un plus court chemin par parcours en largeur, puis variante recherchant un chemin croisant un minimum de monstres.
Difficile. La moyenne de l'ensemble des candidats n'est que de 9,28 sur 20 avec un écart-type de 4,17, et plusieurs questions comme la 12, la 15 ou la 19 n'ont été traitées correctement que par une très faible proportion de candidats.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
5 erreurs relevées
Notion de labyrinthe parfait incomprise · Preuve de la question 11 incomplète · Modulo d'un entier négatif mal géré
Afficher ou masquer la section
Le jury regrette des copies souvent difficiles à lire, mal indentées ou non structurées, ainsi qu'une maîtrise insuffisante des preuves par invariants, pourtant suggérées par l'énoncé. Il relève de nombreuses erreurs de syntaxe et de sémantique en OCaml, en partie dues à des réflexes venus de Python, et regrette des programmes inutilement compliqués alors que des solutions courtes étaient attendues.
Les erreurs les plus sanctionnées
1
Notion de labyrinthe parfait incomprise4
De nombreux candidats ne vérifient que l'acyclicité du labyrinthe, en oubliant de vérifier la connexité, alors que les deux propriétés définissent un labyrinthe parfait.
« La notion de labyrinthe parfait est incomprise par de nombreux candidats, qui ne vérifient que l’acyclicité, oubliant la connexité. »
2
Preuve de la question 11 incomplète11
La plupart des candidats qui traitent cette question ne montrent que l'acyclicité du sous-graphe obtenu, alors que la principale difficulté résidait dans la preuve de la connexité.
3
Modulo d'un entier négatif mal géré13
En OCaml, le modulo d'un entier négatif est négatif, ce qui rendait incorrecte une écriture naïve de la mise à jour de l'indice de début de la file.
4
Preuve du parcours en largeur peu maîtrisée15
Seuls 3 % des candidats obtiennent la totalité des points à cette question, alors que le parcours en largeur est au programme ; certains donnent même la preuve d'une autre mise en œuvre de l'algorithme que celle décrite dans le sujet.
5
Énoncé des invariants de boucle rarement maîtrisé19
Très peu de candidats savent énoncer proprement des invariants de boucle, même inexacts, alors que des exemples d'invariants étaient donnés dans l'énoncé.
« Très peu de candidats savent énoncer proprement des invariants de boucle »
Ce qui a été bien réussi
La question 1, sans difficulté particulière, est traitée par 100 % des candidats et entièrement réussie par 74 % d'entre eux.
La question 5 s'écrivait très facilement avec une fonction récursive en une ligne, et 74 % des candidats obtiennent la totalité des points.
La question 8 est traitée par 76 % des candidats avec 52 % de réussite totale.
La question 14 est traitée par 96 % des candidats.
Conseils du jury
Rédiger des réponses claires, bien indentées et structurées en paragraphes plutôt que raturées.
Utiliser un schéma de preuve par invariants plutôt qu'une récurrence sur la taille de la structure de données lorsque le sujet le suggère.
Privilégier des programmes courts en utilisant les fonctions de bibliothèque standard proposées par l'énoncé.
Faire attention aux différences de syntaxe et de sémantique entre OCaml et Python, notamment sur l'immuabilité des listes et le typage.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
MARDI 21 AVRIL 2020-14h00-18h00
FILIERE MP (Spécialité Informatique) Epreuve n^∘4
INFORMATIQUE A (XULCR)
Durée : 4 heures
L'utilisation des calculatrices n'est pas autorisée pour cette épreuve
Cette composition ne concerne qu'une partie des candidats de la filière MP, les autres candidats effectuant simultanément la composition de Physique et Sciences de l'Ingénieur.
Pour la filière MP, il y a donc deux enveloppes de Sujets pour cette séance.
Constructions et explorations de labyrinthes
Nous nous intéressons ici à l'étude de labyrinthes. La partie I propose plusieurs méthodes pour construire des labyrinthes parfaits. La partie II étudie des algorithmes pour explorer des labyrinthes en présence de monstres. Les deux parties peuvent être traitées indépendamment.
Graphes. Dans tout ce sujet, on considère des graphes non orientés, sans boucles. On note v - w l'arête reliant les sommets v et w . Un chemin de longueur n ≥ 0 du sommet v_0 au sommet v_n est une séquence v_0 − v_1 − ⋯ − v_(n − 1) − v_n de sommets reliés par des arêtes. Dans tout l'énoncé, les chemins considérés sont simples, c'est-à-dire que leurs sommets sont tous distincts. Un graphe g est connexe si toute paire de sommets de g est reliée par un chemin.
Un sous-graphe d'un graphe g est un graphe dont l'ensemble des sommets est un sousensemble de celui de g et l'ensemble des arêtes est un sous-ensemble de celui de g. Pour un graphe g et un sous-ensemble X de sommets de g, on définit le sous-graphe de g induit par X comme le graphe dont les sommets sont X et dans lequel deux sommets sont reliés s'ils sont reliés dans g.
Pour deux entiers n et m, la grille de taille n × m est le graphe dont les sommets sont {0, 1, …, n × m − 1} et dont les arêtes sont les paires de sommets qui sont
soit de la forme v − (v + 1) pour 0 ≤ v < nm tel que v modulo m est distinct de m − 1,
soit de la forme v − (v + m) pour 0 ≤ v < (n − 1)m.

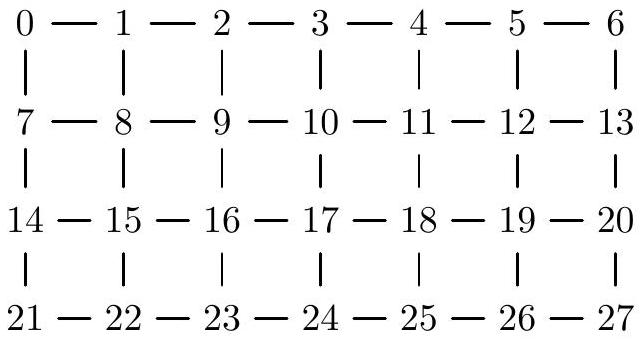

Par exemple, la grille de taille 4 × 7 est le graphe suivant :
Langage OCaml. On peut créer des tableaux avec les deux fonctions Array.make et Array.of_list. L'appel de Array.make n × crée un tableau contenant n copies de l'élément x . L'appel de Array. of_list 1 crée un tableau contenant, dans l'ordre, les éléments d'une liste 1. Les cases d'un tableau sont numérotées à partir de 0 . La fonction Array. length renvoie la taille d'un tableau. Pour un tableau a, on accède à l'élément d'indice i avec a. (i) et on le modifie avec a.(i) <- v.
La fonction List.iter: ('a -> unit) -> 'a list -> unit est telle que l'appel de List.iter f [a1 ; ... ; an] applique la fonction f aux éléments a1, ..., an dans cet ordre. Elle est donc équivalente à begin fa1; fa2; …; f an; () end.
Pour un entier n > 0, l'appel Random.int n renvoie un entier tiré aléatoirement dans l'ensemble {0, 1, …, n − 1}. On supposera que ce tirage est uniforme (tous les entiers sont équiprobables).
Représentation d'un graphe en OCaml. On représente un graphe en OCaml avec le type suivant :
type graphe = {
n: int; (* les sommets sont 0, 1, ..., n-1 *)
adj: int list array; (* adj.(v) est la liste des voisins de v *)
}
Les sommets sont les entiers {0, 1, …, n − 1}. Pour un sommet v, la liste d'adjacence adj. (v) contient tous les voisins de v dans un ordre arbitraire et sans doublons. On suppose donnée une fonction
ajoute_arete: graphe -> int -> int -> unit
telle que pour 0 ≤ v ≤ g ⋅ n − 1 et 0 ≤ w ≤ g ⋅ n − 1, l'appel de ajoute_arete g v w ajoute au graphe g , si elle n'est pas déjà présente, une arête entre les sommets v et w , c'est-à-dire ajoute v à g.adj.(w) et w à g.adj.(v). On se donne également une fonction
graphe_vide: int -> graphe
telle que graphe_vide n renvoie un nouveau graphe à n sommets et sans aucune arête (toutes les listes adj.(v) sont vides). On se donne enfin une fonction
aretes: graphe -> (int * int) array
qui renvoie un tableau contenant toutes les arêtes d'un graphe donné, sous la forme de paires d'entiers. Le graphe étant non orienté, la paire ( v, w ) et la paire ( w, v ) apparaissent toutes les deux dans ce tableau.
Complexité. Par complexité (en temps) d'un algorithme A on entend le nombre d'opérations élémentaires (comparaison, addition, soustraction, multiplication, division, affectation, test, etc) nécessaires à l'exécution de A dans le cas le pire. Lorsque la complexité dépend d'un ou plusieurs paramètres κ_0, ⋯, κ_(r − 1), on dit que A a une complexité en O(f(κ_0, ⋯, κ_(r − 1))) s'il existe
une constante C > 0 telle que, pour toutes les valeurs de κ_0, ⋯, κ_(r − 1) suffisamment grandes (c'est-à-dire plus grandes qu'un certain seuil), pour toute instance du problème de paramètres κ_0, ⋯, κ_(r − 1), la complexité est au plus Cf(κ_0, ⋯, κ_(r − 1)).
Partie I. Construire des labyrinthes

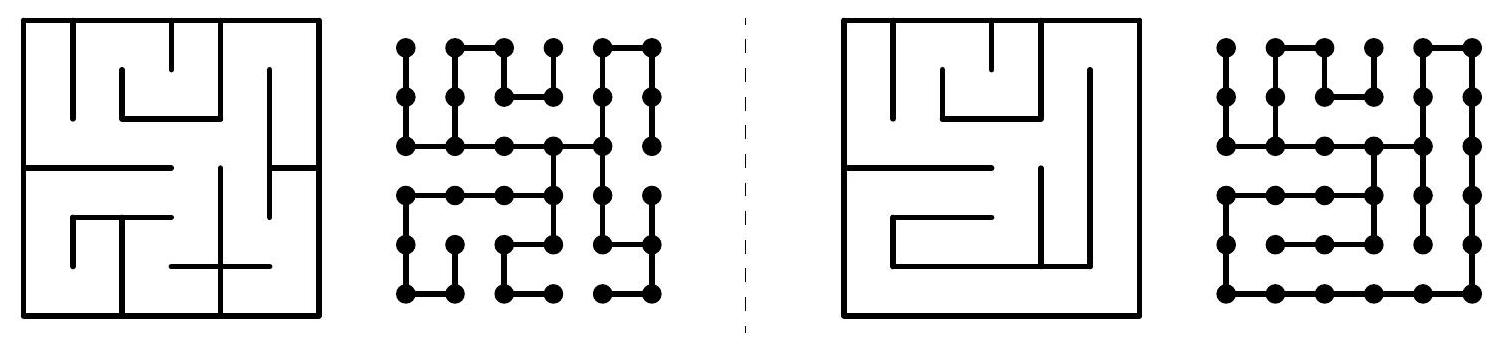

On se donne un graphe g connexe. On appelle labyrinthe sur g un sous-graphe connexe de g qui a le même ensemble de sommets que g. Par exemple, on peut partir d'un graphe g dont les sommets sont les cases d'une grille rectangulaire et dont les arêtes correspondent aux cases adjacentes (nord, sud, est, ouest). Les arêtes du labyrinthe correspondent alors aux ouvertures permettant de passer d'une case à une autre. Les arêtes de g qui ne sont pas dans le labyrinthe correspondent aux murs. Voici deux exemples :
On dit qu'un labyrinthe est parfait lorsqu'il existe un et un seul chemin entre toute paire de sommets. Le labyrinthe de gauche dans l'exemple ci-dessus est parfait, alors que celui de droite ne l'est pas. Dans cette partie, on cherche à construire des labyrinthes parfaits.
Mélange de Knuth. On commence par décrire l'algorithme du mélange de Knuth qui permet de permuter aléatoirement les éléments d'un tableau, et qui sera utilisé dans les trois algorithmes de construction de labyrinthe. Pour un tableau a de taille n, cet algorithme effectue n échanges: pour 0 ≤ i < n, la i -ième étape échange l'élément a . (i) avec l'élément a . ( j ), pour un entier j pris au hasard entre 0 et i inclus.
Question 1. Écrire une fonction melange_knuth: int array -> unit qui reçoit en argument un tableau et le permute aléatoirement avec le mélange de Knuth.
On souhaite montrer que le mélange de Knuth effectue une permutation aléatoire uniforme du tableau, c'est-à-dire que toutes les permutations sont équi-probables.
Question 2. Soit a le tableau de taille n dans lequel a.(p) = p pour tout p . On appelle la fonction melange_knuth sur le tableau a, et on note x_p la valeur de la p-ième case de a après l'appel. Montrer que la probabilité que x_p soit égal à q , pour 0 ≤ p < n et 0 ≤ q < n, vaut
Pr(x_p = q) = 1/n
On suppose que Random.int renvoie un entier aléatoire uniforme.
Indication : en notant toujours x_p la valeur courante de la p-ième case du tableau à l'étape i, montrer que l'algorithme satisfait l'invariant de boucle :
pour tous 0 ≤ p < i et 0 ≤ q < i, on a Pr(x_p = q) = 1/i,
pour tout i ≤ p < n, on a x_p = p.
Parcours en profondeur aléatoire. On rappelle qu'on considère un graphe g connexe et qu'on appelle labyrinthe sur g un sous-graphe connexe de g qui a le même ensemble de sommets que g. Pour construire un labyrinthe aléatoire sur g, on peut utiliser l'algorithme suivant. On effectue un parcours en profondeur (noté DFS par la suite) du graphe g. Lorsqu'un sommet v est traité, on permute aléatoirement la liste de ses voisins et on la parcourt. Pour chaque voisin w de v qui n'a pas encore été visité, on ajoute l'arête v − w au labyrinthe et on traite w .
Question 3. Écrire une fonction labyrinthe1: graphe -> graphe qui prend en argument un graphe g connexe et renvoie un labyrinthe sur g construit avec un DFS aléatoire. On suggère d'écrire le parcours en profondeur comme une fonction récursive. On ne demande pas de vérifier que g est connexe.
Question 4. Montrer que le labyrinthe construit par la fonction labyrinthe1 est parfait. Indication : identifier un invariant du parcours en profondeur réalisé par labyrinthe1.
Classes disjointes. On s'intéresse maintenant à une structure de données qui sera utilisée plus loin pour construire des labyrinthes par d'autres algorithmes. Cette structure de données représente une relation d'équivalence sur l'ensemble {0, 1, …, n − 1}. Pour cela on choisit un représentant arbitraire dans chaque classe d'équivalence et on se donne un tableau lien de taille n qui va permettre de retrouver ce représentant. Pour un représentant r, on a lien. (r) = r. Pour tout autre élément i de la classe de r, on aboutit à r en suivant les valeurs données par le tableau lien (c'est-à-dire que lien. (i) = r, ou lien. (lien. (i)) = r, ou lien. (lien. (lien. (i))) = r, etc). En particulier, i et lien. (i) sont toujours dans la même classe d'équivalence. Par exemple, le tableau
lien = 2, 1, 5, 3, 3, 5, 5
représente la relation d'équivalence dont les classes sont {0, 2, 5, 6}, {1} et {3, 4}, pour lesquelles on a choisi les représentants 5, 1 et 3 . On se donne le type OCaml suivant pour cette structure de données :
type classes_disjointes = {
lien: int array;
}
Question 5. Écrire une fonction cd_trouve: classes_disjointes -> int -> int qui prend en arguments une relation d'équivalence sur {0, 1, …, n − 1} et un entier i , avec 0 ≤ i < n, et renvoie le représentant de la classe de i.
On note que la complexité de cd_trouve dans le pire des cas est proportionnelle à la longueur du plus long chemin d'un élément à son représentant. Formellement, la longueur du chemin d'un élément i à son représentant r est définie comme le nombre d'éléments rencontrés en partant de i et en suivant les valeurs du tableau lien (en comptant i lui-même mais sans compter r ).
On veut maintenant pouvoir modifier la relation d'équivalence, en offrant une opération cd_union permettant de fusionner les classes d'équivalence de deux éléments i et j donnés. L'idée consiste à chercher les représentants ri et rj des classes d'équivalence de i et j, avec la fonction cd_trouve, puis de faire pointer l'un vers l'autre en modifiant le tableau lien. Le choix du représentant ri ou rj pour la classe fusionnée n'est pas anodin, car il affecte le coût des opérations cd_trouve ultérieures.
On introduit donc un second tableau rang de taille n. Pour chaque représentant r, la valeur de rang. ( r ) donne la longueur du plus long chemin d'un élément de la classe de r à r. Pour un élément i qui n'est pas un représentant, la valeur de rang. (i) n'est pas significative et ne sera jamais utilisée. Par exemple, les tableaux
lien = 2, 1, 5, 3, 3, 5, 5 et rang = 0, 0, 1, 1, 0, 2, 0
représentent la relation d'équivalence dont les classes sont {0, 2, 5, 6}, {1} et {3, 4}, mais les valeurs du tableau rang en positions 0, 2, 4, 6 ne sont pas significatives.
On modifie donc le type classes_disjointes de la façon suivante :
type classes_disjointes = {
lien: int array;
rang: int array;
}
Le code de la fonction cd_trouve reste inchangé.
Question 6. Écrire une fonction cd_union: classes_disjointes -> int -> int -> unit qui prend en arguments une relation d'équivalence sur {0, 1, …, n − 1} et deux entiers i et j, avec 0 ≤ i, j < n, et fusionne les classes d'équivalence de i et j . Lorsque i et j sont déjà dans la même classe, cette fonction ne fait rien. Sinon, elle choisit pour nouveau représentant celui dont le rang est maximal.
Question 7. On appelle rang d'une classe le rang de son représentant. Montrer que la fonction cd_union préserve les deux invariants suivants :
tout classe de rang k possède au moins 2^k éléments;
dans une classe de rang k, la longueur du plus long chemin jusqu'au représentant est égale à k.
On se donne une fonction cd_init: int -> classes_disjointes qui prend en argument un entier n ≥ 0 et renvoie une relation d'équivalence sur {0, 1, …, n − 1} dont toutes les classes sont des singletons. Pour tout i, on a donc lien. (i) = i et rang. (i) = 0.
Question 8. Déduire de la question 7 que, pour une relation d'équivalence sur {0, 1, …, n − 1} construite à partir de cd_init et uniquement avec des appels à cd_union, la complexité de cd_trouve est en O(logn).
Application à la construction d'un labyrinthe. On utilise maintenant la structure de classes disjointes pour construire un labyrinthe parfait h à partir d'un graphe g connexe à n sommets. L'algorithme procède ainsi :
on construit une relation d'équivalence sur {0, 1, …, n − 1} avec cd_init;
on construit le tableau de toutes les arêtes du graphe g, puis on le mélange avec melange_knuth;
on parcourt ce tableau mélangé et, pour chaque arête v − w, si v et w ne sont pas dans la même classe d'équivalence, on ajoute l'arête v - w au labyrinthe h et on fusionne les classes de v et w avec cd_union.
Question 9. Écrire une fonction labyrinthe2: graphe -> graphe qui prend en argument un graphe g connexe et renvoie un labyrinthe sur g construit avec cet algorithme. On rappelle l'existence de la fonction aretes qui renvoie un tableau contenant toutes les arêtes d'un graphe donné, sous la forme de paires d'entiers. On ne demande pas de vérifier que g est connexe.
Question 10. Montrer que l'étape 3 de l'algorithme maintient l'invariant suivant : pour toute classe d'équivalence X, le sous-graphe de h induit par X est un labyrinthe parfait du sous-graphe de g induit par X. En déduire que le labyrinthe construit par la fonction labyrinthe2 est parfait.
Algorithme d'Eller. On considère maintenant un troisième algorithme pour construire un labyrinthe parfait, dans le cas particulier où le graphe g de départ est la grille de taille n × m définie dans le préambule. Comme pour l'algorithme précédent, on utilise une relation d'équivalence sur les sommets {0, 1, …, n × m − 1} de la grille g. Initialement, toutes les classes d'équivalence sont des singletons. Dans la suite, on dit qu'on connecte deux sommets i et j, voisins dans g, pour dire qu'on fusionne leurs classes d'équivalence avec cd_union et qu'on ajoute l'arête i − j dans le labyrinthe en construction.
L'algorithme d'Eller procède en balayant la grille de haut en bas :
pour chaque ligne, sauf la dernière :
(a) on parcourt toutes les arêtes v − (v + 1) de cette ligne, dans un ordre aléatoire. Si les sommets v et v + 1 ne sont pas dans la même classe d'équivalence, on les connecte avec probabilité 1/2;
(b) on choisit un sous-ensemble aléatoire de sommets de cette ligne qui contient au moins un sommet de chaque classe d'équivalence. On relie chacun des sommets de ce sousensemble avec le sommet situé juste en dessous sur la ligne suivante.
on parcourt toutes les arêtes v − (v + 1) de la dernière ligne, dans un ordre aléatoire. On connecte les sommets v et v + 1 si ils ne sont pas dans la même classe d'équivalence.
Question 11. Montrer que l'algorithme d'Eller construit un labyrinthe parfait.
Question 12. Prouver que tout labyrinthe parfait sur la grille g peut être obtenu par l'algorithme d'Eller.
Partie II. Résoudre un labyrinthe
On se pose maintenant la question de résoudre un labyrinthe, c'est-à-dire de chercher un chemin d'un sommet source src donné à un sommet destination dst donné. On suppose toujours que le labyrinthe est connexe. En revanche, on ne suppose pas le labyrinthe parfait, c'est-à-dire qu'il peut exister plusieurs chemins de la source à la destination. Dans cette partie, on considère trois variantes de la recherche d'un chemin.
Files à deux bouts. On commence par programmer une structure de données de file à deux bouts, qui sera utilisée dans les trois algorithmes de recherche de chemin. Une telle file est représentée par le type suivant :
type file = {
contenu: int array;
mutable debut: int;
mutable taille: int;
}
La file contient taille éléments, stockés dans le tableau contenu à partir de l'indice debut et dans le sens des indices croissants. Le tableau a une taille cap, qui est la capacité maximale de la file. Si debut + taille ≤ cap, les éléments de la file sont stockés de façon consécutive dans le tableau contenu, entre debut et debut + taille -1 . Sinon, le stockage des éléments se poursuit au début du tableau contenu, jusqu'à la position debut + taille - 1 - cap. Dans tous les cas, on a les inégalités suivantes : 0 ≤ debut < cap et 0 ≤ taille ≤ cap.

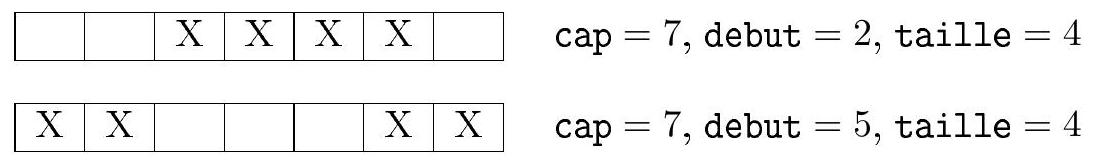

Voici deux exemples de files de capacité 7 contenant 4 éléments (notés X ) :
La file est construite par une fonction file_vide: int -> file qui prend la capacité en argument, puis manipulée avec les quatre opérations suivantes:
ajoute_debut: file -> int -> unit
retire_debut: file -> int
ajoute_fin : file -> int -> unit
retire_fin : file -> int
L'appel de ajoute_debut f e ajoute l'élément e au début de la file f (sans déplacer ou modifier les éléments déjà présents), en supposant que la file n'est pas pleine. L'appel de retire_debut f retire et renvoie l'élément du début de la file f (sans déplacer ou modifier les autres éléments), en supposant que la file n'est pas vide. Les deux opérations ajoute_fin et retire_fin opèrent de manière similaire à la fin de la file.
Question 13. Donner le code de la fonction ajoute_debut.
Question 14. Donner le code de la fonction retire_debut.
Parcours en largeur. Pour trouver la longueur d'un plus court chemin dans un labyrinthe à n sommets, on effectue un parcours en largeur, en partant du sommet source src et en s'arrêtant quand on trouve le sommet destination dst. On procède ainsi :
créer un tableau distance de taille n , initialisé avec la valeur -1 dans toutes les cases;
créer une file à deux bouts f de capacité n;
ajouter le sommet source src dans f et initialiser distance. (src) à 0 ;
tant que la file f n'est pas vide :
(a) retirer l'élément v au début de f ;
(b) si v = dst alors on a terminé et la réponse est distance. (dst) ;
(c) sinon, pour chaque voisin w de v pour lequel distance.(w) vaut -1 , ajouter w à la fin de f et donner à distance. (w) la valeur distance. (v) +1 .
Question 15. Montrer que cet algorithme renvoie bien la longueur d'un plus court chemin de la source src à la destination dst. On rappelle que le graphe est supposé connexe.
En croisant un minimum de monstres. On suppose maintenant qu'il y a des monstres sur certains sommets du labyrinthe (les sommets src et dst pouvant, comme les autres, accueillir des monstres). Notre but est maintenant de chercher des chemins du sommet source src au sommet destination dst qui passent par un minimum de monstres (en comptant les monstres sur src et dst s'il y en a). Pour cela, on peut modifier l'algorithme de parcours en largeur donné plus haut de la façon suivante :
le tableau distance contient maintenant, pour chaque sommet v déjà atteint, un couple ( m, ℓ ) où m est le nombre de monstres et ℓ la longueur d'un chemin de src à v qui passe par un minimum de monstres;
quand on atteint un nouveau sommet w pour la première fois, on le rajoute à la fin de la file f s'il y a un monstre sur le sommet w et au début sinon.
Question 16. Compléter le code de la fonction minimum_monstres: graphe -> bool array -> int -> int -> int * int ci-dessous qui implémente cet algorithme. Les quatre arguments sont le graphe g, un tableau de booléens monstre qui indique pour chaque sommet s'il y a un monstre, et les sommets source src et destination dst. La fonction renvoie le couple ( m, ℓ ) où m est le nombre de monstres et ℓ la longueur d'un chemin de src à v qui passe par un minimum de monstres.
let minimum_monstres g monstre src dst =
let distance = Array.make g.n (-1,-1) in (* 1 *)
let f = file_vide g.n in (* 2 *)
... (* 3 *)
let rec loop () = (* 4 *)
let v = retire_debut f in (* a *)
if v = dst then distance.(v) else begin (* b *)
List.iter (fun w -> (* c *)
... (* pour chaque voisin w de v *)
) g.adj.(v);
loop ()
end in
loop ()
La valeur initiale (− 1, − 1) dans le tableau distance est utilisée pour indiquer qu'un sommet n'a pas encore été vu. La syntaxe de la fonction List.iter est rappelée dans le préambule. Les commentaires dans le code fourni font référence aux étapes de l'algorithme du parcours en largeur. On pourra se contenter de donner uniquement les morceaux de code correspondant aux étapes (3) et (4c).
Question 17. On admet que l'algorithme de la question 16 trouve un chemin qui passe par un minimum de monstres. En revanche, il ne donne pas nécessairement un chemin de longueur minimale parmi ceux qui passent par un minimum de monstres. Donner un exemple de labyrinthe pour lequel la fonction minimum_monstres trouve un chemin dont la longueur n'est pas minimale parmi ceux qui passent par un minimum de monstres.
Minimum de monstres et longueur minimale. On considère maintenant un algorithme qui cherche un chemin de longueur minimale parmi ceux qui passent par un minimum de monstres.
Le coût d'un chemin est défini comme la paire ( m, ℓ ) où m est le nombre de monstres le long de ce chemin (y compris à ses extrémités) et ℓ la longueur de ce chemin. On ordonne les coûts lexicographiquement : (m_1, ℓ_1) < (m_2, ℓ_2) si et seulement si m_1 < m_2 ou m_1 = m_2 et ℓ_1 < ℓ_2. La distance entre deux sommets est définie comme le coût minimal d'un chemin entre ces sommets.
Pour trouver la distance entre la source et la destination, l'idée consiste à effectuer plusieurs parcours en largeur successifs, pour des nombres de monstres rencontrés de plus en plus grand. On fait un premier parcours en largeur sur les chemins qui ne passent par aucun monstre. Si la destination est atteinte, on a bien trouvé un plus court chemin (par la question 15) ne passant par aucun monstre. Sinon, on a trouvé tous les monstres à distance de type ( 1, ℓ ). On démarre alors un nouveau parcours en largeur depuis les monstres à distance ( 1, ℓ ) avec ℓ minimale. Pendant ce parcours, on prend soin d'insérer au début de la file d'attente du parcours en largeur chaque monstre à distance de type ( 1, ℓ ) quand la longueur de chemin ℓ est atteinte par le parcours en largeur. Si la destination est atteinte, on a trouvé un plus court chemin passant par un seul monstre. Sinon, on a trouvé tous les monstres à distance de type ( 2, ℓ ) et on continue.
Pour mettre en œuvre cet algorithme, on utilise trois files, f, sources_courantes et sources_suivantes. Par ailleurs, on utilise toujours un tableau distance qui contient maintenant, pour chaque sommet v déjà atteint, sa distance à la source sous la forme d'un couple (m, ℓ). On procède ainsi :
initialisation :
créer un tableau distance de taille n , initialisé avec la valeur ( − 1, − 1 ) dans toutes les cases,
créer trois files f, sources_courantes et sources_suivantes de capacité n,
ajouter le sommet source src dans f et initialiser distance. (src) à ( 0,0 ) s'il n'y a pas de monstre sur le sommet src et à (1, 0) sinon;
tant que la destination n'est pas atteinte:
(a) si la file f est vide,
i. si la file source_courantes est vide, déplacer tous les éléments de sources_suivantes dans sources_courantes,
ii. déplacer tous les éléments de sources_courantes avec ℓ minimal dans f;
(b) retirer l'élément v au début de f et soit (m, ℓ) = distance. (v);
(c) si v = dst alors on a terminé et la réponse est (m, ℓ);
(d) tant qu'il y a au début de sources_courantes un sommet à distance ( m, ℓ + 1 ), le retirer de sources_courantes et l'ajouter à la fin de f;
(e) pour chaque voisin w de v pour lequel distance. ( w ) vaut ( − 1, − 1 ),
s'il n'y a pas de monstre sur w, ajouter w à la fin de f et donner à distance. (w) la valeur (m, ℓ + 1);
s'il y a un monstre sur w, ajouter w à la fin de sources_suivantes et donner à distance. (w) la valeur (m + 1, ℓ + 1).

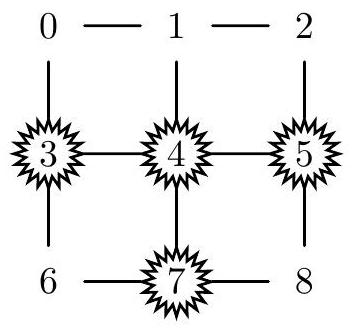

Par exemple, on considère le labyrinthe de neuf sommets ci-dessous, avec src = 0 et dst = 8 et des monstres sur les sommets encerclés. Le tableau ci-dessous déroule l'algorithme sur cet exemple. La première colonne indique les étapes effectuées, la deuxième les affectations faites dans le tableau distance et les trois dernières l'état des trois files à la fin de chaque étape (on n'écrit rien lorsqu'il n'y a pas de changement).
étape
affectations distance
f
sources_ courantes
sources_ suivantes
1
0 ← (0, 0)
0
∅
∅
2be
1 ← (0, 1)3 ← (1, 1)
1
3
2be
2 ← (0, 2)4 ← (1, 2)
2
3, 4
2be
5 ← (1, 3)
∅
3, 4, 5
2a
3
4, 5
∅
2bde
6 ← (1, 2)
4, 6
5
2bde
7 ← (2, 3)
6, 5
∅
7
2be
8 ← (1, 4)
6, 8
2b
8
2bc
∅

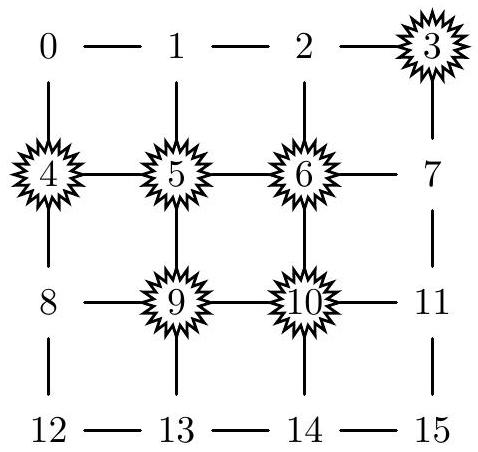

Question 18. Dérouler de la même façon l'algorithme sur le labyrinthe à 16 sommets suivant, où les monstres sont sur les sommets encerclés, et avec src = 0 et dst = 11 :
Question 19. Montrer que cet algorithme renvoie bien la distance (pour le coût lexicographique défini plus haut) de la source src à la destination dst. On rappelle que le labyrinthe est supposé connexe. Le candidat pourra se contenter de donner une liste complète d'invariants permettant de déduire la correction de l'algorithme.
Question 20. Montrer qu'il est également possible de trouver un chemin de coût minimal dans le labyrinthe avec les monstres (pour le coût lexicographique défini plus haut) en construisant un graphe orienté pondéré et en utilisant un algorithme de plus court chemin (de type Dijkstra ou Floyd-Warshall).
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet d'informatique X-ENS MP option info 2020 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet d'informatique X-ENS MP option info 2020 ?
+
Il porte sur les graphes, avec la construction de labyrinthes parfaits par parcours en profondeur et structures de classes disjointes, puis leur résolution par parcours en largeur.
Quelle est la moyenne du sujet de labyrinthes X-ENS MP option info 2020 ?
+
D'après le rapport, la moyenne est de 9,28 sur 20 avec un écart-type de 4,17, sur 1127 copies, et de 9,70 pour les seuls candidats français.
Le sujet de labyrinthes X-ENS MP 2020 nécessite-t-il de traiter tout l'énoncé ?
+
Non, le rapport précise que pour obtenir la note maximale, il n'était pas nécessaire de traiter l'intégralité du sujet.
Quelles sont les erreurs les plus fréquentes relevées par le jury sur ce sujet d'informatique X-ENS MP 2020 ?
+
Le jury cite la confusion entre acyclicité et connexité pour un labyrinthe parfait, la mauvaise gestion du modulo d'un entier négatif en OCaml, et une faible maîtrise des preuves par invariants.
Pas de description pour le moment
Commentaires• X ENS Option Informatique MP 2020
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Graphes et parcours en profondeurMines Option Informatique MP 2019Mines · 2019Corrigé
Même chapitre : Parcours en largeur et plus court…Centrale Option Informatique MP 2018Centrale · 2018Corrigé
Même année, CCINPCCINP Option Informatique MP 2020CCINP · 2020Sujet seul
.jpg)
