Le sujet porte sur un lecteur de disque optique de type Compact Disc. La première partie, de sciences de l'ingénieur, étudie le mécanisme de lecture (système vis-écrou, dynamique du chariot, asservissement du suivi de piste). La seconde partie, plus physique, étudie l'optique de lecture : polarisation, diffraction, optique anamorphique et réflexion sur la surface du CD.
1Partie I : aspects de la mécanique d'un lecteur de CDCaractéristiques cinématiques, solution technologique de déplacement du spot laser, dynamique du chariot, système de suivi de la piste spirale et asservissement.
2Partie II : aspects de la partie optique d'un lecteur de CDIsolateur optique, focalisation, détection optique des défauts de focalisation et étude pratique du faisceau réfléchi.
Difficile. La moyenne de l'épreuve s'établit à 8,08 sur 20 avec un écart-type de 3,05 pour 802 copies, et le rapport signale un regrettable désengagement des candidats pour l'étude optique, moins abordée que la partie mécanique.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : rapport du jury. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
5 erreurs relevées
Degré d'hyperstatisme mal défini · Applications numériques sans unité · Résultats numériques aberrants sur la durée d'un CD
Afficher ou masquer la section
Le rapport note une disproportion de réussite entre la partie I, de sciences de l'ingénieur, et la partie II, d'optique, cette dernière ayant pourtant fait la différence entre les candidats de bon niveau. Le jury insiste sur l'importance de la qualité de la rédaction, un raisonnement clair et concis étant mieux noté que la seule énonciation du résultat juste.
Les erreurs les plus sanctionnées
1
Degré d'hyperstatisme mal définiquestion 7
La question 7 a été bien mal traitée alors que le degré d'hyperstatisme est une définition élémentaire de mécanique, qu'un trop grand nombre de candidats ne savent pas définir.
2
Applications numériques sans unité
Des applications numériques fort simples ont fait perdre des points à une bonne partie des candidats, la valeur numérique d'une grandeur physique devant obligatoirement être suivie d'une unité.
3
Résultats numériques aberrants sur la durée d'un CDquestion 2
Les réponses ont parfois été exotiques, avec des microsecondes ou des siècles comme réponse du temps de lecture, alors que la durée d'un CD est d'environ 74 minutes.
4
Simplification incomplète des équations de Laplacepartie I.4
La simplification des équations a parfois été incomplète, ce qui a coûté de nombreux points ; il fallait considérer que les termes en L étaient négligeables, et non seulement le terme du troisième ordre.
5
Mise sous forme matricielle insuffisantequestions 11-13
Un trop grand nombre d'étudiants ne savent pas présenter correctement un système de deux équations, la mise sous forme matricielle ayant été très insuffisante.
Ce qui a été bien réussi
La question 5 a été bien traitée par une grande partie des candidats.
Les étudiants maîtrisent dans une bonne partie la transformation de Laplace pour le système de suivi de la piste spirale.
La question 22, question de cours, a été relativement bien traitée.
Conseils du jury
Ne pas négliger la partie optique du sujet, qui fait souvent la différence entre les candidats de bon niveau.
Toujours accompagner une valeur numérique de son unité, sous peine de voir le résultat considéré comme faux.
Exposer clairement sa démarche, y compris par un schéma, pour montrer sa compréhension du problème et la maîtrise des méthodes de résolution.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
COMPOSITION DE PHYSIQUE ET SCIENCES DE L'INGÉNIEUR
(Durée : 4 heures)
L'utilisation des calculatrices est autorisée pour cette épreuve.
Lecteurs optiques numériques
Le lecteur optique de disques CD ou DVD (figure 1) est un objet très répandu dans l'équipement électronique. C'est un objet technologiquement complexe et dont le fonctionnement fait intervenir des aspects logiciels et matériels élaborés : optique d'éclairement du disque, photodétection de la lumière en retour, asservissements de focalisation, de maintien de faisceau sur la piste et de maintien de la vitesse de défilement, codage et correction d'erreurs. Cette épreuve aborde, de manière élémentaire, quelques aspects des dispositifs optiques de lecture et des dispositifs mécaniques de contrôle de déplacements.

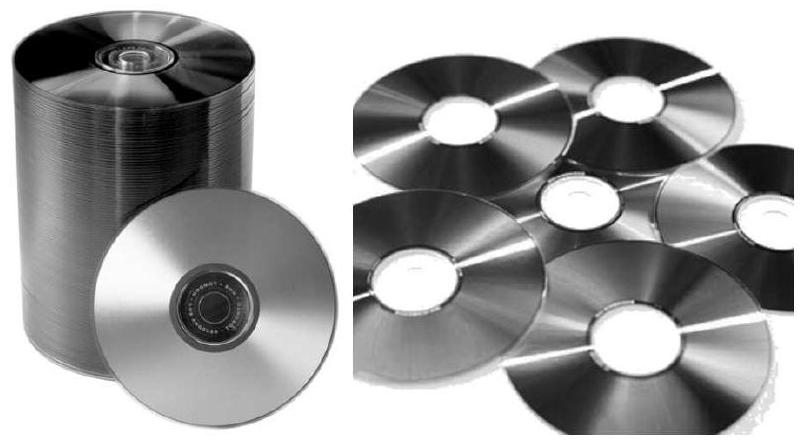

Figure 1 : Disques compacts et DVD.
Le disque compact se présente sous la forme d'un disque de diamètre 120 mm et d'épaisseur 1, 2 mm, sur lequel est gravée l'information binaire, convenablement codée. Cette gravure est constituée de micro cuvettes, de largeur constante et de longueur variable. La profondeur de ces cuvettes est de l'ordre de quelques dizaines de nanomètres (figure 2).
Lors de la rotation du disque, les structures porteuses d'information binaire défilent dans le plan focal d'un dispositif optique. Ces structures diffractent et réfléchissent le faisceau de lecture. L'analyse des faisceaux en retour permet ainsi de remonter aux informations enregistrées.

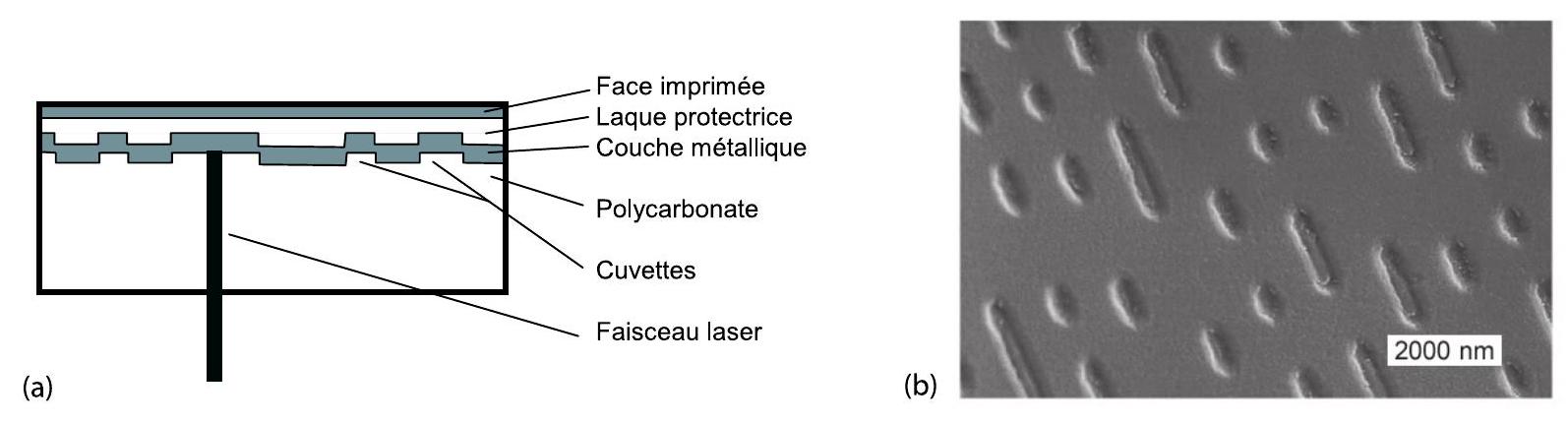

Figure 2 : (a) Coupe des différentes couches d'un disque compact. (b) Vue au microscope à force atomique des cuvettes permettant le codage numérique des informations.
La piste est codée le long d'une spirale (le rayon est une fonction affine de l'angle polaire) dont le pas radial, noté p, est de 1, 6μ m pour les CD, 0, 74μ m pour les DVD et 0, 3μ m pour le Blu-Ray (Figure 3). Cette réduction de pas de la spirale est due à la diminution des longueurs d'onde respectives de lecture : 780 nm pour le CD, 650 nm pour le DVD et 405 nm pour le Blu-Ray.

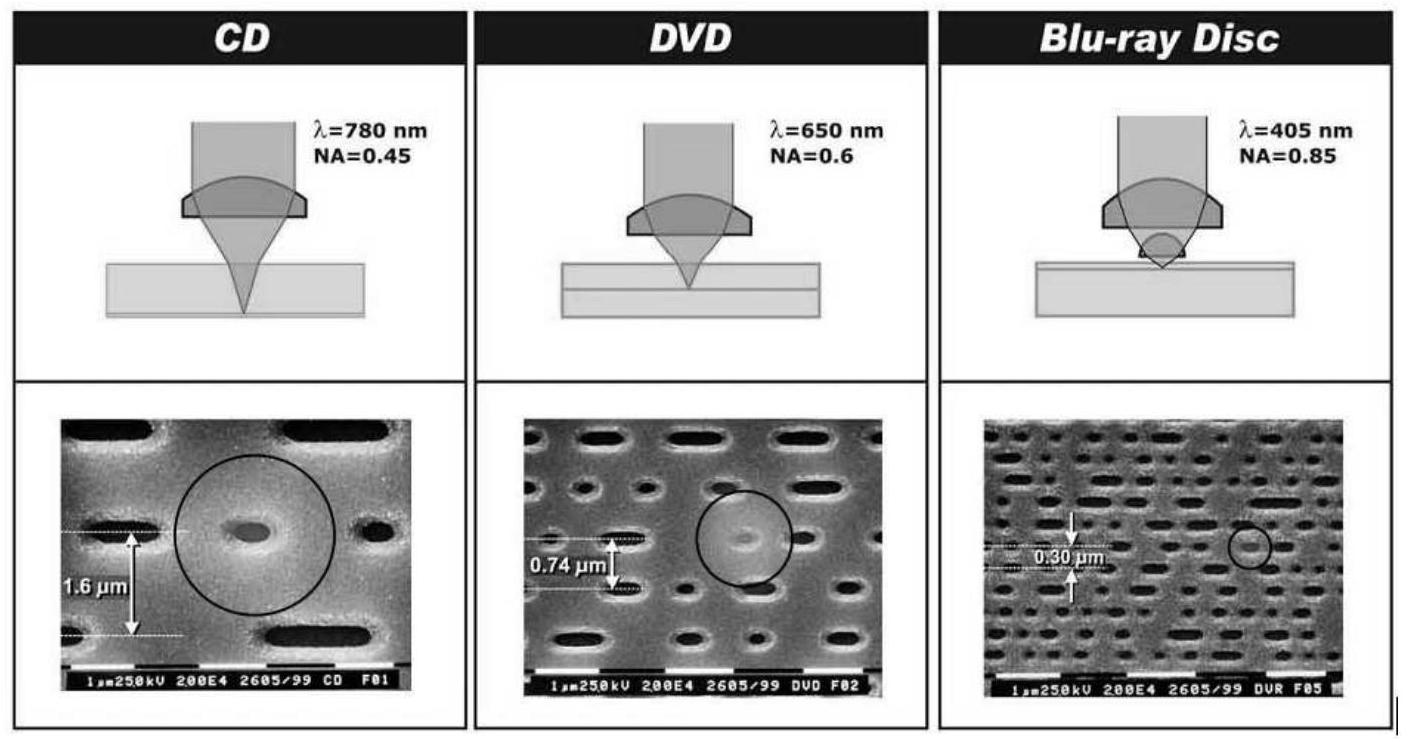

Figure 3 : Quelques caractéristiques des CD, DVD et Blu-ray. Les cercles indiquent la taille approximative du spot laser. Le symbole NA est défini question 8 de la partie II.
Partie I. Aspects de la mécanique d'un lecteur de CD
La lecture des pistes se fait du rayon intérieur r_0 vers le rayon extérieur r_1. La vitesse de défilement de la piste devant le spot, notée V, est constante (la vitesse de rotation des CD audio par rapport au bâti n'est donc pas constante).
I.1. Caractéristiques cinématiques des éléments du lecteur
Exprimer la longueur L de la spirale en fonction des rayons extrêmes et du pas radial p. Faire l'application numérique pour p = 1, 6μ m, r_0 = 25 mm et r_1 = 58 mm.
Quelle est alors la durée maximale T de lecture audio? Faire l'application numérique pour V = 1, 2 m ⋅ s^(− 1).
Comment évolue la vitesse de rotation ω(r) du disque par rapport au bâti? Tracer l'allure de cette évolution en fonction de la position r du spot et préciser les valeurs ω_0 et ω_1 qui correspondent aux rayons r_0 et r_1. On exprimera ces vitesses en radian par seconde puis en tour par minute.
Comment évolue la vitesse radiale u˙(r) du spot? Préciser les valeurs u˙_0 et u˙_1 qui correspondent aux rayons r_0 et r_1. On exprimera ces vitesses en micromètre par seconde.
I.2. Une solution technologique pour le déplacement du spot laser
Le déplacement radial du spot est réalisé de différentes manières suivant les modèles de lecteur. Généralement, la lentille focalisatrice et son support sont installés sur un chariot qui se translate radialement par rapport au carter du lecteur (figure 4) sur le domaine [r_0, r_1].

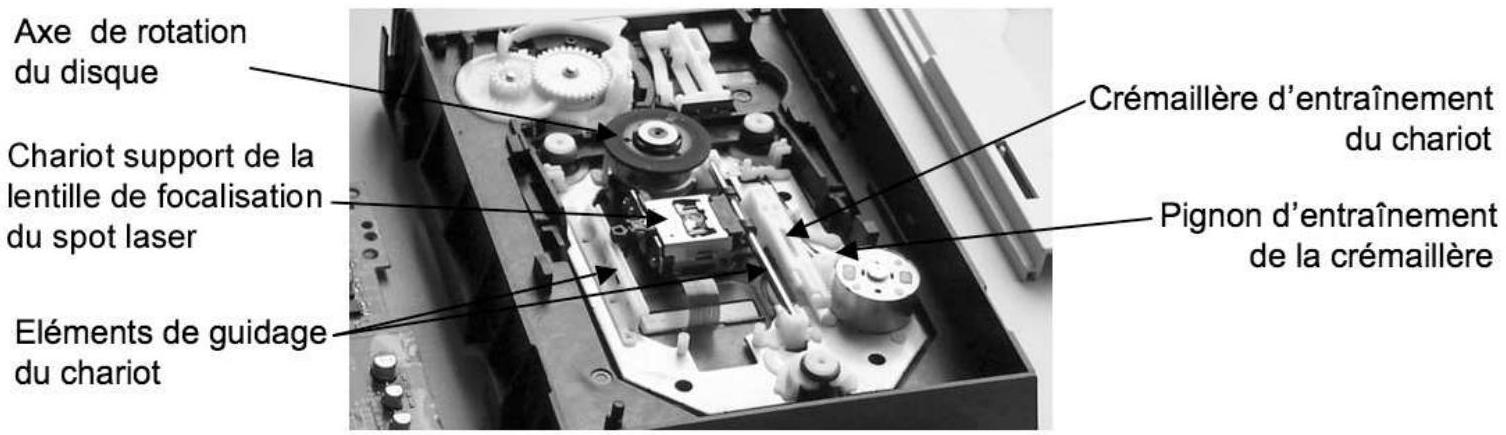

Figure 4 : Le chariot support de lentille est guidé par une tige cylindrique latérale (côté droit du chariot sur la photo) et un appui latéral (côté opposé du chariot). Le mouvement est donc radial.
La figure 5 décrit schématiquement le guidage en translation du chariot Ch par rapport au bâti Ba. Pour chacun des 3 points A, B, C le comportement cinématique de la liaison est défini par les torseurs des vitesses relatives respectifs :

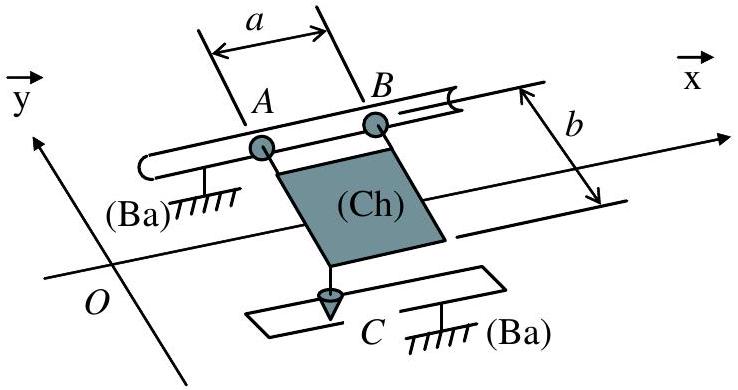

Figure 5 : Détail du guidage en translation du chariot support de lentille.
Donner le nom de chacune des trois liaisons et faire un graphe de liaisons montrant comment le chariot (Ch) est relié au bâti du lecteur (Ba).
Montrer que l'ensemble constitué des 3 liaisons en A, B et C est équivalent à une liaison dont on précisera le nom et le torseur cinématique en A.
Préciser le degré d'hyperstatisme h de cette réalisation. Commentez le résultat.
I.3. Dynamique du déplacement radial du chariot
Le déplacement est commandé par un moteur rotatif dont la vitesse est réduite fortement de telle sorte que la vitesse radiale du spot soit comprise dans la plage déterminée à la question 4 . Le moteur rotatif entraîne la vis d'un engrenage roue et vis sans fin à une vitesse de rotation θ˙_1. On note I_m le moment d'inertie du moteur autour de son axe de rotation et C_m le couple que le stator exerce sur le rotor de ce moteur. On note K_t la rigidité en torsion de l'axe qui relie le moteur au train d'engrenages.
Le reste de la chaîne cinématique est supposé indéformable jusqu'au chariot support de lentille (figure 6) de masse M. Un pignon est installé sur le même axe que la roue de l'engrenage roue et vis sans fin. Il tourne avec celle-ci à une vitesse de rotation θ˙_2. Ce pignon entraîne en translation une crémaillère solidaire du chariot sur lequel est installé le support de lentille. La vitesse de translation de la crémaillère est donc égale à u˙. La force de poussée que la crémaillère exerce sur le chariot support de lentille est notée F_p. Le couple que le système élastique de torsion exerce sur l'engrenage roue et vis sans fin est noté C_1.
Le déplacement du chariot a lieu dans un plan horizontal perpendiculaire à l'axe de la pesanteur. L'angle de rotation θ_1 et la translation u sont liés par la relation u = K_e θ_1 où K_e = 4 × 10^(− 5) m. On admettra la relation C_1 = K_e F_p.
8. Donner l'expression de C_1 en fonction de K_t et des variables pertinentes.
9. Faire le bilan des actions mécaniques qui s'exercent sur le rotor et appliquer le théorème du moment dynamique autour de l'axe de rotation. En déduire une relation entre C_m, θ_m, θ_1 et les paramètres pertinents.

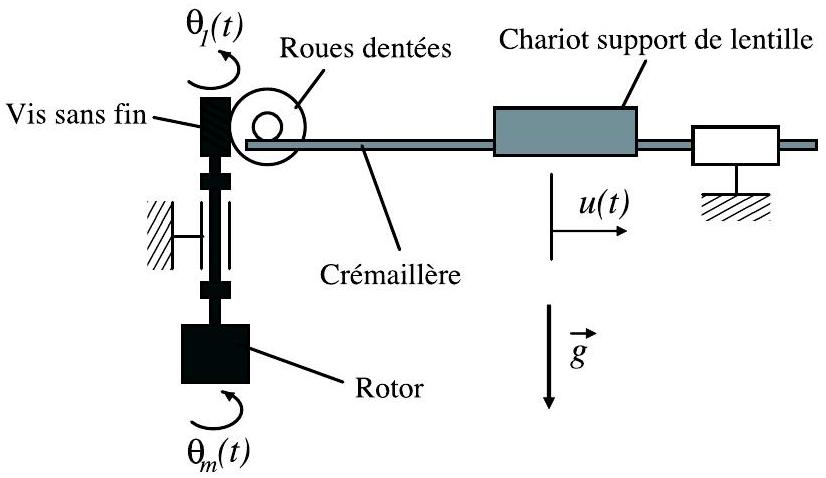

Figure 6 : Chaîne de transmission du moteur au chariot support de lentille.

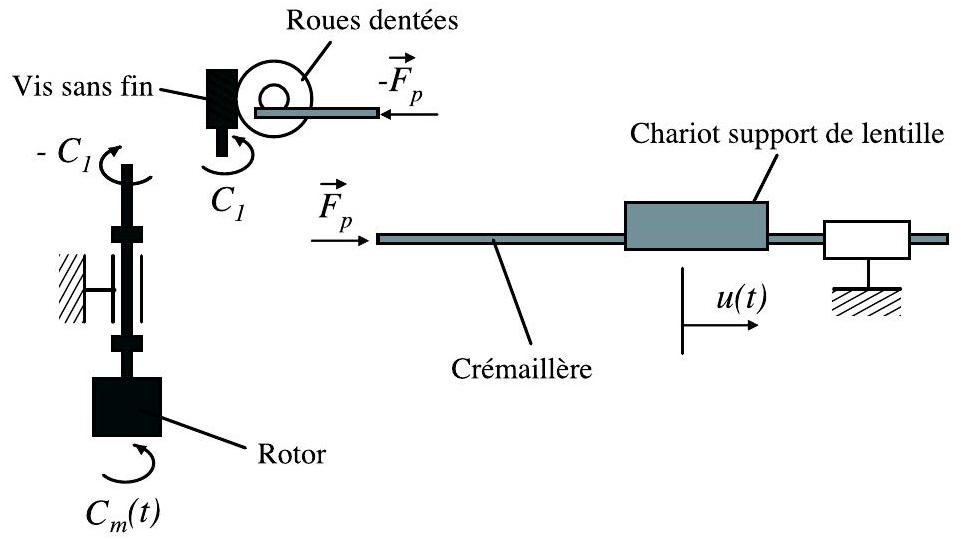

Figure 7 : Décomposition des éléments de la chaîne de transmission.
Faire le bilan des actions mécaniques qui s'exercent sur le chariot support de lentille et appliquer le théorème de la résultante dynamique en projection sur l'axe de la translation du chariot. En déduire une relation entre F_p, u et les paramètres pertinents.
Éliminer F_p, C_1 et θ_1 des relations obtenues aux questions 8, 9, 10 ainsi que des deux relations constitutives u = K_e θ_1 et C_1 = K_e F_p. En déduire le système différentiel couplé relatif aux variables θ_m et u.
Écrire le système précédent sous la forme matricielle :
[M]X¨ + [K]X = F avec X = ((θ_m(t))/(u(t)))
où [M] et [K] sont des matrices 2 × 2 que l'on précisera sous forme littérale puis sous forme numérique avec les valeurs suivantes :
M, = 0, 5 × 10^(− 3) kg; K_t, = 0, 785 N ⋅ m ⋅ rd^(− 1); I_m, = 0, 125 × 10^(− 9) kg ⋅ m^2
On cherche la réponse du système libre (i.e. lorsque F = 0 ) sous la forme : X = Aexp(iωt). Montrer que les valeurs possibles de ω sont les racines d'un polynôme que l'on déterminera numériquement. Montrer que le système est oscillant et préciser les deux fréquences propres f_1 et f_2.
I.4. Système de suivi de la piste spirale
Les bits d'information étant stockés sous la forme de cuvettes submicroniques, le lecteur doit assurer le positionnement de la tête de lecture par rapport au disque avec une précision de quelques centaines, voire quelques dizaines de nanomètres. Dans un tel dispositif, on retrouve deux types de défauts que doivent corriger les lecteurs de CD.
D'une part, pour des raisons optiques explicitées en partie II, il faut contrôler la distance entre le disque et l'objectif avec une précision inférieure au micromètre. Les défauts de l'axe du
disque, les défauts de planéité du disque, les vibrations de la monture de l'objectif modifient en permanence la distance entre la lentille de focalisation et la surface d'enregistrement du disque : le réglage nécessaire est possible grâce au petit déplacement z_f visualisé sur la figure 8 .
D'autre part, puisque les données sont arrangées le long d'une spirale dont le pas est de 1, 6μ m pour un CD et que l'excentrement de cette spirale par rapport à l'axe de rotation du disque peut atteindre ± 70μ m, il est nécessaire de compenser les mouvements transversaux du centre des pistes devant l'objectif lorsque le disque tourne devant celui-ci (variable de position x_r sur la figure 8). On utilise souvent l'anglicisme «tracking » pour parler de l'excentrement et de sa régulation.
La figure 8 montre comment le support de lentille est guidé en translation via des liaisons souples réalisées par des parallélogrammes déformables au niveau des amincissements. L'amplitude angulaire des angles α_f et α_r reste très limitée car il s'agit de corrections de l'ordre de quelques micromètres. Chaque amincissement réagit élastiquement par un couple de la forme − cα où c est la rigidité en rotation (en N ⋅ m ⋅ rd^(− 1) ) de l'amincissement. La masse du support de lentille est notée m.

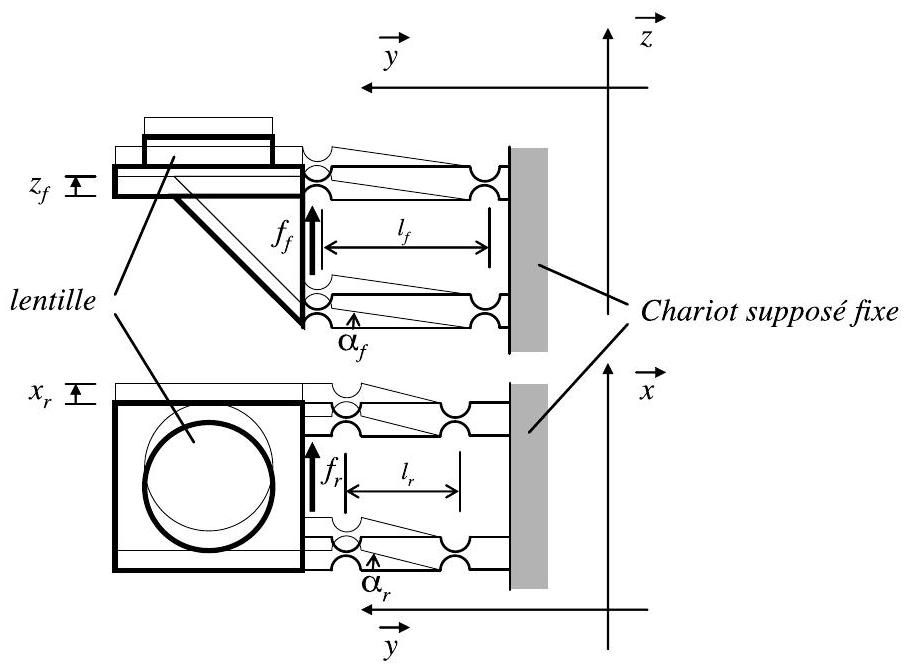

Figure 8 : Architecture du réglage fin de la position du spot.
Donner la relation géométrique entre x_r et α_r. En déduire la relation entre la force f_r et x_r lorsque f_r est constant et que le système est au repos.
Par analogie avec un système masse-ressort traditionnel, en déduire la raideur k_r du ressort équivalent au parallélogramme déformable.
Les défauts d'élasticité dans le matériau utilisé pour l'amincissement, combinés aux pertes du moteur linéaire qui génère la force f_r sont modélisés par une force d'amortissement visqueux de la forme − μx˙_r.
16. Faire le bilan mécanique du support de lentille et écrire une équation différentielle en x_r. En déduire l'expression de la fonction de transfert H_r définie par le rapport des transformées de Laplace :
H_r(p) = X_r(p)/F_r(p)
X_r(p) est la transformée de Laplace de x_r(t); de même, F_r(p) est la transformée de f_r(t).
La force f_r est générée par un actionneur électromagnétique linéaire dont la structure est décrite sur la figure 9 . Un transformateur fournit une tension u_b(t) aux bornes du bobinage (de longueur l ) à partir de la tension de commande u(t). On note K_b le gain de ce transformateur. Un courant d'intensité i(t) circule dans la bobine qui est équivalente à l'association en série d'une résistance R et d'une inductance L. On note e_m la force électromotrice (f.é.m.) induite par le déplacement de la bobine dans un champ magnétique B uniforme et constant.

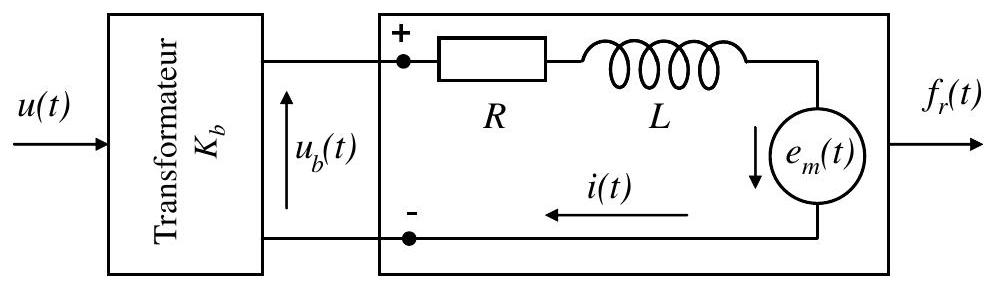

Figure 9 : Schématisation du moteur linéaire de commande du déplacement radial x_r.
Compte tenu de la disposition de la bobine par rapport au champ magnétique, la f.é.m. induite s'exprime par :
e_m(t) = Blx˙_r(t).
Donner l'expression de la force f_r(t) générée par la circulation du courant d'intensité i(t) dans la bobine de longueur l.
Donner la relation différentielle entre la tension u, l'intensité i dans le circuit et la f.é.m. induite e_m.
Exprimer la transformée de Laplace I(p) de l'intensité i(t) en fonction des transformées de Laplace U(p) de u(t) et X_r(p) de x_r(t) et des variables pertinentes. En déduire l'expression de la transformée F_r(p) de la force f_r(t) en fonction de U(p) et X_r(p) et des variables pertinentes.
Déduire de l'association entre la partie électromagnétique et la partie mécanique l'expression de la fonction de transfert :
X_r(p)/U(p).
En pratique, compte tenu de la valeur de l'inductance L, le terme en p^3 dans l'expression précédente est sans influence sur le comportement du système électro-magnético-mécanique étudié. Mettre alors la fonction de transfert ainsi obtenue sous forme canonique et déterminer numériquement les caractéristiques de ce système du second ordre. Conclure sur la stabilité.
I.5. Asservissements du suivi de la piste spirale ou de focalisation
Les deux asservissements (focalisation et tracking) fonctionnent sur le même principe :
mesure de la perturbation géométrique, c'est-à-dire du défaut de position en focalisation ou en excentrement,
régulation électronique ou asservissement,
déplacement électromécanique de l'objectif par rapport à l'échantillon pour compenser la perturbation détectée.
Dans un cas général de régulation, l'asservissement peut être représenté par le diagramme de la figure 10.

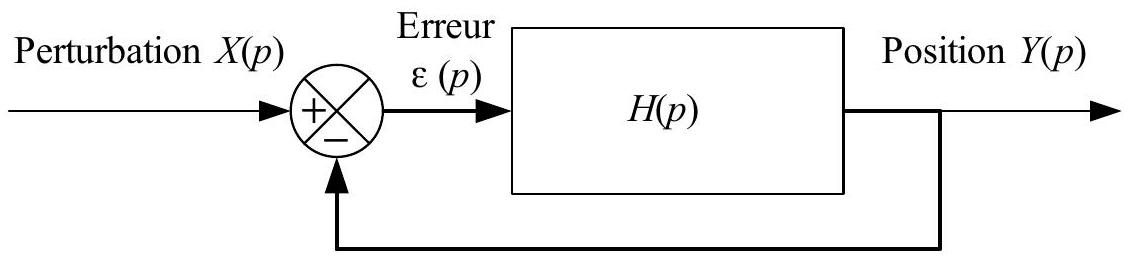

Figure 10 : Représentation générale de la régulation.
Donner l'expression de la fonction de transfert du dispositif ainsi que celle de l'erreur. Donner les critères de stabilité généraux d'un tel système.
La fonction de transfert H(p) est composée de trois fonctions de transfert de base : H_1(p) est la fonction de transfert de la détection du défaut de focalisation ou de tracking, H_2(p) est celle d'un amplificateur à marge de phase servant à stabiliser le système régulé et H_3(p) est la fonction de transfert de la commande de déplacement du système électro-magnético-mécanique (actuateur) étudiée à la partie précédente.
Nous allons, dans un premier temps, étudier H_1(p) la fonction de transfert de la détection d'erreur. La figure 11 illustre le principe utilisé pour le tracking : de part et d'autre du spot principal, deux faisceaux secondaires se situent à droite et à gauche de la piste. L'amplitude de leur tache réfléchie varie suivant la position qu'ils occupent par rapport à la piste. Le chariot est centré dès lors que le signal réfléchi par les deux spots est de même intensité.

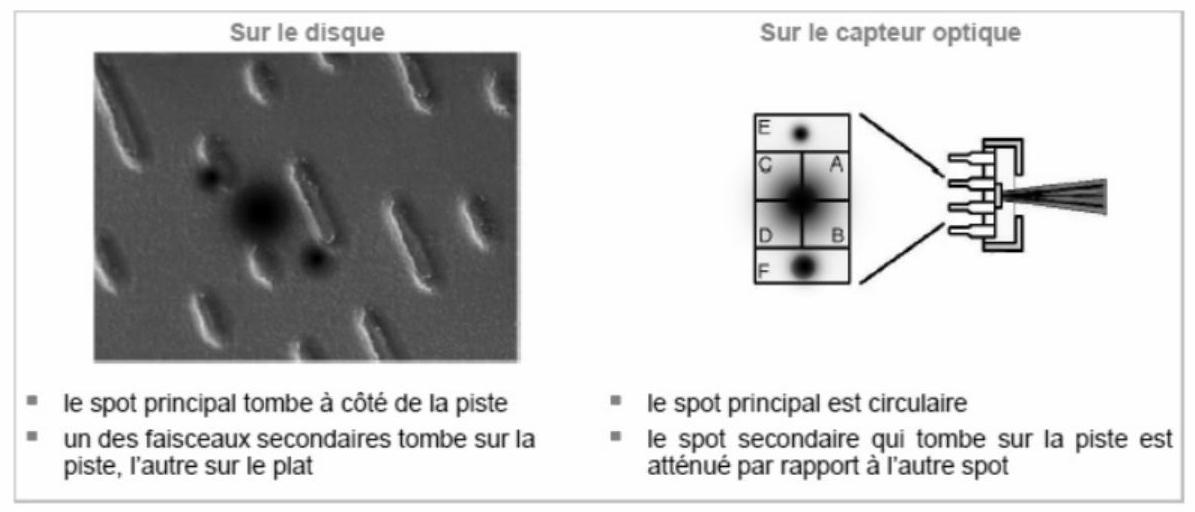

Figure 11 : Principe du suivi de la piste (source J-P. Muller).
Chaque spot est assimilé à un disque de rayon R_s; la largeur de la piste est notée h. Pour chaque faisceau, le système optique délivre un signal proportionnel à l'aire a qui n'empiète pas sur la piste (figure 12). La différence d'aire Δa entre a^+et a^−est ensuite convertie en tension par le contrôleur ; (on considèrera que cette transformation est linéaire u(t) = K_c Δa ).

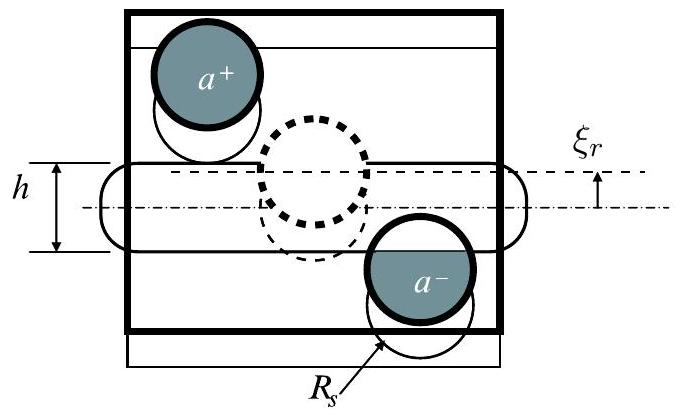

Figure 12: Géométrie des faisceaux de suivi de pistes
Établir la relation géométrique entre Δa et l'écart ξ_r entre le spot et la piste. Peut-on linéariser cette relation pour de « petites » valeurs du déplacement ξ_r ?
En pratique, pour que le système soit réactif et de bonne précision, R_s doit être le plus petit possible. La linéarisation n'est plus possible et l'extraction de la fonction de transfert quasi impossible.
Pour des raisons de simplicité de calcul, on s'intéresse plutôt à l'asservissement de focalisation dans la suite. Pour la détection du défaut de focalisation, on mesure la courbe de réponse de défocalisation d'un senseur astigmatique (figure 13).

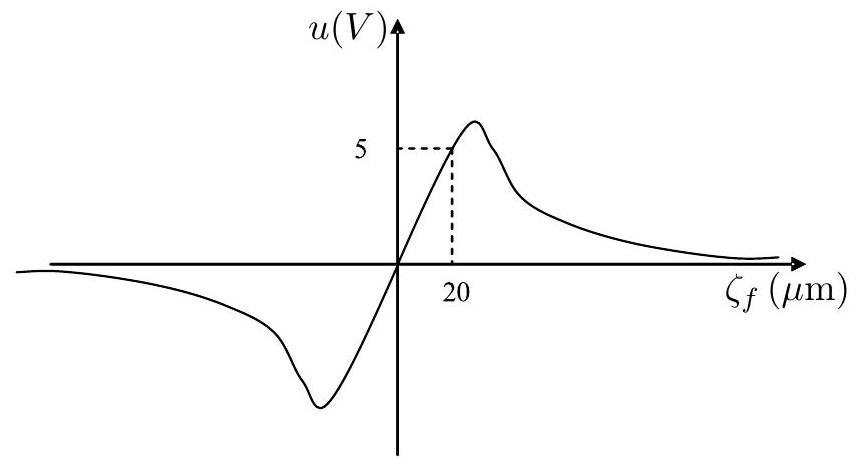

Figure 13 : Courbe de réponse de la mesure de défocalisation par senseur astigmatique : ζ_f représente le décalage, dans le sens du rayon laser, entre la position effective du disque et celle du spot focalisé ; en régime linéaire, la tension u aux bornes du détecteur est proportionnelle à ζ_f.
Sachant que le système de détection d'erreur est indépendant du temps et fonctionne dans sa zone linéaire, déterminer la fonction de transfert H_1(p).
Dans un second temps, on introduit un amplificateur à marge de phase dont la fonction de transfert est donnée par :
H_2(p) = (1 + kτp)/(1 + (τp)/k)
Faire l'étude gain - phase de la fonction de transfert H_2(p). Donner alors la marge de phase maximale ainsi que la valeur de p correspondante. On déterminera les valeurs de k et τ à l'issue de l'étude.
Par analogie avec la partie I.4, donner l'expression de la fonction de transfert H_3(p) pour la partie «focalisation» de l'actuateur. Faire le schéma complet du dispositif régulé, étudier la stabilité du système et déterminer alors les valeurs de k et τ afin d'obtenir une marge de phase de 85^∘. Les valeurs numériques des termes indicés ⟨r⟩ données en partie I. 4 sont égales à celles indicées « f » et utilisées ici.
Partie II. Aspects de la partie optique d'un lecteur de CD
Quoique les idées et les méthodes de cette partie soient générales, les applications numériques auront en vue l'ancêtre de la famille, le lecteur de CD audio, représenté symboliquement sur la figure 14.

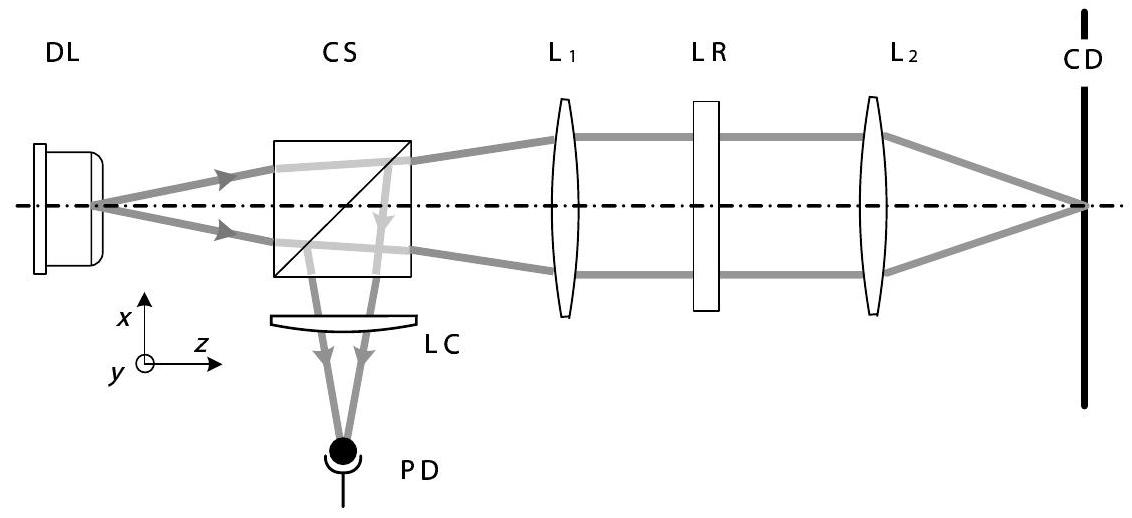

Figure 14 : Schéma du dispositif de lecture du CD.
Le faisceau lumineux provient d'une diode laser DL émettant un rayonnement monochromatique, polarisé, divergent et d'axe z. Ce faisceau est collimaté par une lentille L_1 puis focalisé par une lentille L_2 sur la surface du disque compact CD . Entre DL et L_1 est inséré un cube séparateur de faisceau CS, dont le fonctionnement est décrit à la figure 15 .

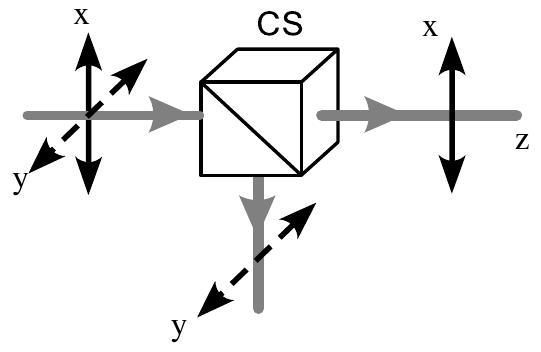

Figure 15 : Un cube séparateur est constitué de deux prismes à angle droit réunis par leur hypoténuse. Un faisceau polarisé selon x est transmis directement et un faisceau polarisé selon y est dévié à 90^∘.
Entre les lentilles L_1 et L_2, et en l'absence de l'objet LR qui sera décrit plus loin, le faisceau est modélisé par une onde plane dont le champ électrique s'écrit en notation complexe E⃗(z, t) = E_0 expi(ωt − k_0 z)e⃗_x, avec k_0 = 2π/λ_0, λ_0 étant la longueur d'onde dans le vide. La photodiode détectrice PD est placée à l'emplacement de l'image du CD à travers le système; une lentille cylindrique LC est située entre CS et PD.
II.1. Isolateur optique
Entre les lentilles L_1 et L_2, on place sur le trajet optique une lame à retard LR , qui est une lame à faces parallèles d'épaisseur d, optiquement anisotrope. Lorsque l'onde incidente est polarisée rectilignement, l'onde sortante en général ne l'est pas. Il existe cependant deux directions incidentes de vibration du champ électrique pour lesquelles l'onde reste polarisée rectilignement. Ces directions sont orthogonales et associées à des indices différents, donc à des vitesses de propagation différentes à l'intérieur de la lame. On les repère par les vecteurs unitaires e⃗_L et e⃗_R avec les indices respectifs n_L et n_R. La lame est orientée de façon que e⃗_L et e⃗_R soient selon les deux bissectrices de Ox et Oy : e⃗_L = 1/(√2)(e⃗_x + e⃗_y) et e⃗_R = 1/(√2)(e⃗_x − e⃗_y). On pose E⃗ = E_L e⃗_L + E_R e⃗_R.
Préciser l'expression du rapport E_R/E_L à l'entrée de la lame. Exprimer le chemin optique correspondant à la traversée de la lame pour chacune de ces deux composantes. En déduire leur rapport en sortie de lame en fonction de (n_L − n_R), k_0 et d.
Calculer la valeur du déphasage entre les deux composantes pour λ_0 = 780 nm, n_L − n_R = 8, 90 × 10^(− 3) et d = 1, 250 mm; donner une valeur approchée de leur rapport E_R/E_L. Pourquoi appelle-t-on une telle lame «quart-d'onde » ?
On représente graphiquement le vecteur E⃗(z_0, t) dans le plan z = z_0. Quelle est la courbe engendrée par le point de coordonnées ( E_x, E_y ) après traversée de la lame?
Le faisceau arrive ensuite sur la surface du CD , considéré comme un miroir plan métallique de très grande conductivité. Quelle condition doit satisfaire le champ électrique à la surface de ce miroir ? Quel est alors le facteur de phase introduit par la réflexion pour chaque composante, ainsi que la valeur du rapport E_R/E_L des composantes de l'onde réfléchie?
Le faisceau réfléchi retraverse la lame LR. En utilisant les résultats des questions précédentes, déterminer le rapport E_R/E_L après la nouvelle traversée. En déduire l'état de polarisation de ce faisceau. Que devient-il en arrivant sur le cube?
II.2 Focalisation
On assimile la diode laser à un point émetteur. La lentille L_2, convergente et de distance focale image f_2, concentre le faisceau incident en un spot de petite taille dont le diamètre peut être évalué par la théorie de la diffraction. La mise en œuvre du principe de Huygens-Fresnel dans le cas d'un diaphragme circulaire de rayon a conduit à une répartition angulaire de l'intensité sortante I(α) maximale pour α = 0 et s'annulant pour α_1 ≃ sinα_1 = (0, 61λ_0)/a où λ_0 = 2π/k_0 est la longueur d'onde du rayonnement et α l'angle formé avec la direction du faisceau incident; le cône correspondant contient 84% du flux énergétique total. On définit souvent le diamètre utile de la tache de diffraction comme le diamètre φ du premier anneau noir de cette tache ; c'est une valeur excessive ; la moitié φ/2 est parfois utilisée mais elle sous-évalue l'effet.
6. Donner l'expression du diamètre φ = φ_D du premier anneau noir de la tache de diffraction dans le plan focal image de L_2.
7. Calculer φ_D pour a = 1, 25 mm, f_2 = 2, 5 mm et λ_0 = 0, 780μ m. Les conditions de l'approximation de Gauss sont-elles satisfaites par ce système optique?
8. Notant n l'indice optique du milieu ( n = 1 pour l'air) et u l'angle entre l'axe optique et le rayon le plus incliné passant par le point de convergence, on définit l'ouverture numérique (NA) par la relation (NA) = nsinu. Une analyse valable pour l'optique non paraxiale (NP) conduit à l'expression φ = φ_(NP) = 1, 22λ/((NA)). Calculer l'ouverture numérique du système précédent, en déduire φ_(NP) et comparer cette valeur au φ_D de la question 7 .
9. La surface réfléchissante du CD est protégée par un diélectrique transparent d'indice n = 1, 55; l'épaisseur de la couche est e = 1, 2 mm. En utilisant les propriétés optiques du dioptre plan dans l'approximation de Gauss, calculer la distance entre L_2 et la face avant du CD.
10. Montrer que, dans le diélectrique, l'ouverture numérique au point de convergence est inchangée. Quelle est la conséquence de ce fait pour le diamètre φ du spot? Est-ce cohérent avec le grandissement associé au dioptre plan?
II.3. Détection optique des défauts de focalisation
Le spot doit en permanence se situer sur la surface réfléchissante du CD. Or, la position de la surface du disque fluctue. Un asservissement visant à maintenir la distance disque-lentille à sa valeur idéale de focalisation est indispensable. Pour cela il est nécessaire d'obtenir un signal d'erreur, fonction de l'écart entre le disque et le foyer F_2 de L_2.
Les lentilles sphériques L_1 et L_2 ont une symétrie axiale. La section transverse d'un faisceau lumineux focalisé par de telles lentilles est identique de part et d'autre du plan focal. Il n'est donc pas possible de distinguer si le CD est en avant ou en arrière du premier plan focal et donc de corriger simplement un défaut de focalisation. Pour pallier cette difficulté, le dispositif le plus couramment employé utilise les propriétés d'un faisceau dont la surface d'onde est rendue non sphérique. Pratiquement, on place une lentille planocylindrique LC entre CS et PD. La figure 16 représente une telle lentille, qu'on supposera mince. Ce sont les propriétés de ce dispositif qui sont étudiées dans cette partie, dans le cadre de l'optique géométrique et dans l'approximation de Gauss.
On choisit pour cette partie II. 3 le nouveau repère cartésien représenté sur la figure 16; l'origine O de ce repère est au centre de la face plane de la lentille.

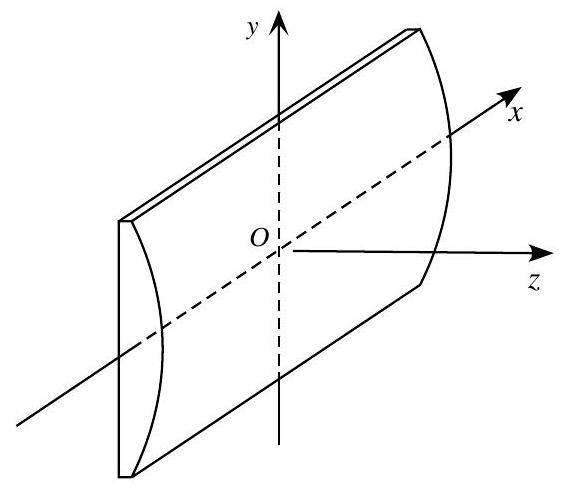

Figure 16 : La face convexe de la lentille cylindrique est une portion de cylindre à base circulaire. Les propriétés de la lentille sont donc invariantes par translation parallèle à l'axe de ce cylindre.
11. Quel est l'effet de la lentille cylindrique sur un ensemble de rayons parallèles à l'axe z et contenus dans le plan xOz ? Quel est l'effet de la lentille cylindrique sur un ensemble de rayons parallèles à Oz et contenus dans un plan parallèle au plan yOz ? Les réponses devront s'appuyer sur des schémas 2D visualisant les effets décrits.
12. Le montage de lecture comprend en réalité une combinaison de lentilles conventionnelles (équivalentes globalement à une lentille convergente unique) et d'une lentille cylindrique (ensemble dit sphérocylindrique). Quel est l'effet de l'ensemble sphérocylindrique sur un faisceau de rayons parallèles à Oz et contenus dans le plan xOz ?
13. Rassemblant les résultats des questions précédentes, montrer en vous appuyant sur un schéma comment les rayons émergents s'appuient sur deux segments (traits focaux) que l'on déterminera.
La surface d'onde d'un faisceau convergent a la forme d'une calotte sphérique de centre O et d'axe Oz; elle est limitée par le cercle de rayon a et d'axe Oz. Les rayons associés convergent sur l'axe au point C_1, avec OC_1 = R_1. La mise en place en O de la lentille cylindrique mince modifie la surface d'onde Σ, son contour restant inchangé.
Les rayons A_1 A_1^′ et A_2 A_2^′ issus de deux points diamétralement opposés, A_1 et A_2, du contour de Σ croisent l'axe Oz en C_1. Pour les points extrémités B_1 et B_2 du diamètre orthogonal, les rayons B_1 B_1^′ et B_2 B_2^′ croisent l'axe au point C_2, avec OC_2 = R_2. On suppose R_2 < R_1.
14. Avec les conventions de la figure 16, préciser quels sont respectivement les plans A_1 A_2 C_1 et B_1 B_2 C_1 des couples de rayons définis ci-dessus.
15. Ces rayons sont représentés en figure 17, où leurs plans ont été superposés. Indiquer sur une figure où sont situés les traits focaux introduits en question 13 et préciser leurs orientations respectives par rapport aux plans des rayons.
À l'aide de similitudes appropriées, et en vous appuyant sur la figure 17, exprimer les longueurs Δ_1 et Δ_2 de ces traits focaux en fonction de a, R_1 et R_2.

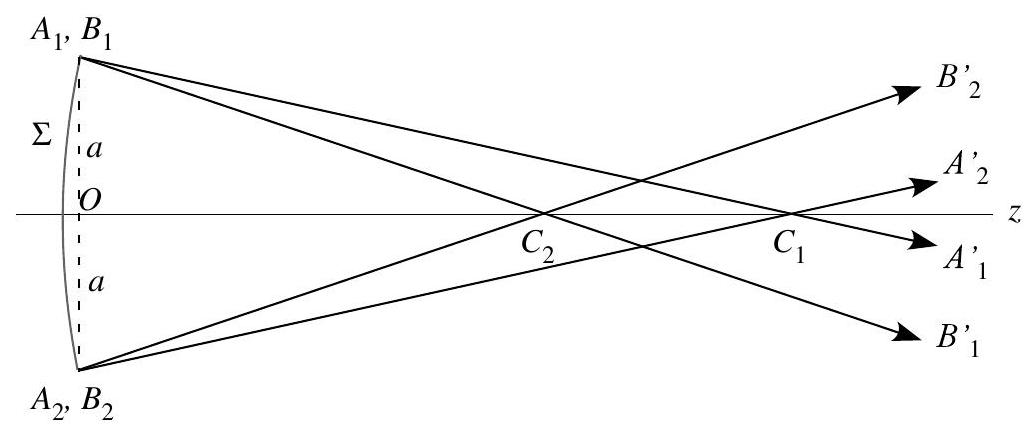

Figure 17 : Base pour la détermination des traits focaux.
Entre C_1 et C_2 il existe un plan d'équation z = z_(mc) dans lequel le contour du faisceau est un cercle, appelé «cercle de moindre confusion». Déterminer z_(mc) et le diamètre d_(mc) de ce cercle en fonction de a, R_1 et R_2.
II.4. Étude pratique du faisceau réfléchi

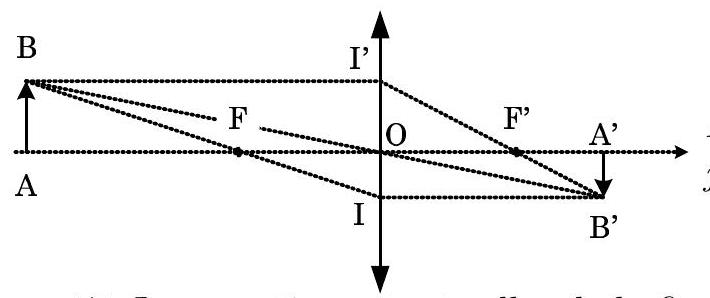

Figure 18 : Construction de l'image paraxiale d'un objet par une lentille mince.
17. Les notations étant celles de la figure 18, on définit le grandissement transverse G de la lentille (ou grandissement tout court) par G = (A^′ B^′)/(AB) et le grandissement linéaire axial g par le rapport des petites variations g = (d(OA^′^–))/(d(OA^–)). Établir la relation g = G^2.

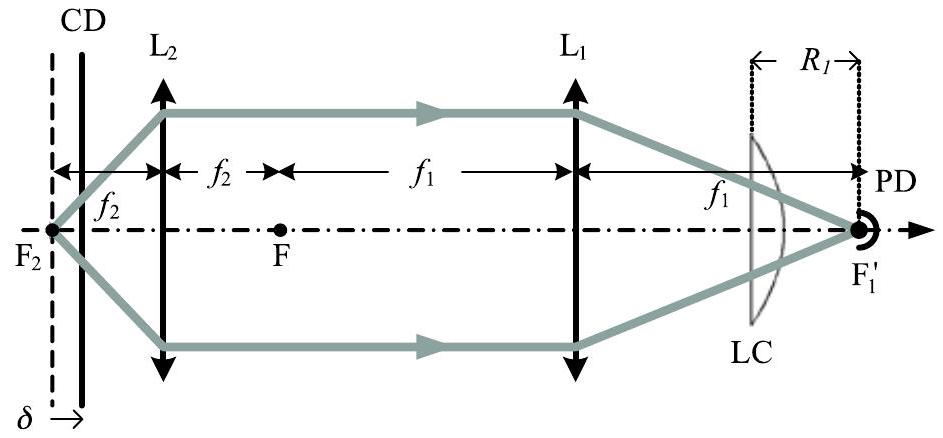

La figure 19 représente un schéma optique équivalent pour le faisceau réfléchi. On étudie d'abord le système sans la lentille cylindrique. Les lentilles L_1 et L_2, de distances focales respectives f_1 et f_2, ont un foyer commun F .
Figure 19 : Schéma optique équivalent pour le faisceau réfléchi.
Exprimer, en fonction de f_1 et de f_2, le grandissement G entre un objet placé au foyer F_2 et son image sur le photo-détecteur au foyer F_1^′.
La surface réfléchissante du disque se déplace de δ vers L_2. De quelle valeur se déplace le point source du faisceau réfléchi? Montrer que son image, initialement en F_1^′ se déplace de δ^′ = 2G^2 δ.
Soient n_C l'indice du verre et R_C le rayon de courbure de la face cylindrique de la lentille plan-cylindrique LC. On admet que l'effet de cette dernière est de modifier la surface d'onde de telle sorte que 1/(R_2) = 1/(R_1) + (n_C − 1)/(R_C). On convient des valeurs f_1 = 17, 5 mm, f_2 = 2, 5 mm, R_1 = 10, 5 mm, R_1 − R_2 = 0, 4 mm et n_C = 1, 50; le diamètre du faisceau au niveau de L_1 est de 2, 5 mm. Calculer R_C, les longueurs des traits focaux et le diamètre du cercle de moindre confusion, tels que définis en II.3.
La source en F_2 n'est plus ici considérée comme ponctuelle, mais comme une tache dont l'extension a été évaluée à la question 8. Quelle influence cela a-t-il sur les dimensions des « taches » calculées ? Pour les éventuelles évaluations numériques, on conviendra que le diamètre de la tache est de 1, 4μ m.
Du fait de l'insertion de LC, le foyer F_1^′ n'existe plus. Le photodétecteur PD est alors positionné au cercle de moindre confusion, tel que défini dans la question 16. Décrire ce qui se passe au niveau du PD lorsque le CD se rapproche de L_2 en partant de F_2. Même question lorsqu'il s'en éloigne.
À quelles valeurs de déplacement du CD correspondent les passages au niveau du PD des deux taches focales? On admettra que la relation δ^′ = 2G^2 δ donnée en 19 est valable.
Pour assurer le suivi de la piste du CD, deux pinceaux lumineux auxiliaires sont envoyés sur la surface réfléchissante du CD, en avant et en arrière du spot principal, et légèrement décalés latéralement (figure 20). Pour obtenir ces faisceaux, un réseau par transmission est placé devant la diode laser avec son plan orthogonal à l'axe z; ce réseau est conçu de façon que, à part le faisceau principal (ordre 0 ), seuls les ordres +1 et -1 soient d'une intensité significative. Il comprend 10 traits par mm.

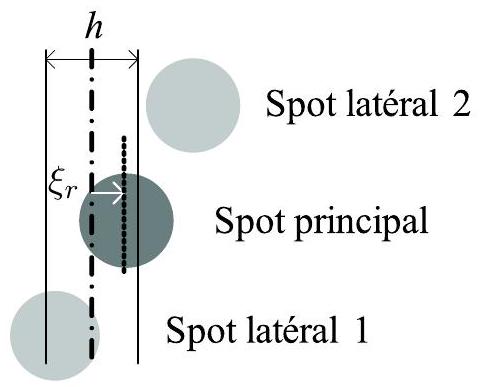

Figure 20 : Lorsque les faisceaux sont bien positionnés, les spots latéraux recouvrent la même surface de piste. Le cas représenté ici montre un décalage ξ_r, ce qui produit un signal d'erreur dont le signe (différence des intensités lumineuses en réflexion des spots latéraux) renseigne sur l'orientation du décalage; ici, vers notre droite.
Calculer les angles des deux faisceaux latéraux par rapport au faisceau central. En déduire la distance de leurs spots avec le spot principal, puis celles de leurs images au niveau du PD.
25. La figure 21 représente le motif coté de la photodiode. Les résultats numériques des questions 20 et 24 sont-ils compatibles avec ces dimensions?

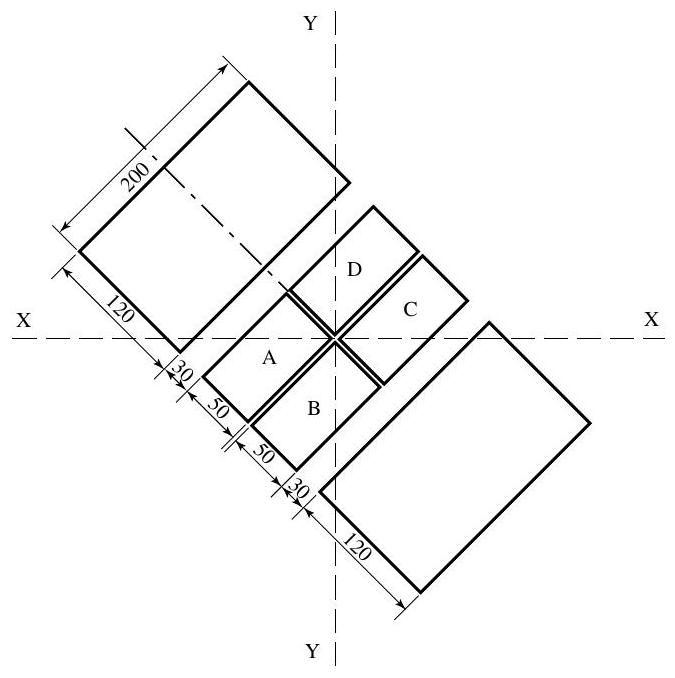

Figure 21 : Motif de la diode détectrice, les dimensions sont en micromètres.
Questions fréquentes
3 questions
Sur quels chapitres porte la composition de physique et sciences de l'ingénieur X-ENS MP 2010 ?
Afficher ou masquer la section
Sur quels chapitres porte la composition de physique et sciences de l'ingénieur X-ENS MP 2010 ?
+
Elle porte sur la mécanique du solide et l'asservissement par transformée de Laplace pour la partie sciences de l'ingénieur, et sur la polarisation, la diffraction et l'optique anamorphique pour la partie physique, à propos d'un lecteur de CD.
Quelles erreurs le jury a-t-il le plus relevées à la composition physique-SI X-ENS MP 2010 ?
+
Un degré d'hyperstatisme mal défini, des applications numériques sans unité, des résultats aberrants sur la durée d'un CD, et une simplification incomplète des équations de Laplace.
La composition physique-SI X-ENS MP 2010 est-elle difficile ?
+
Oui, la moyenne s'établit à 8,08 sur 20 avec un écart-type de 3,05, et la partie optique, moins investie par les candidats, a nettement fait la différence entre les meilleurs d'entre eux.
Pas de description pour le moment
Commentaires• X ENS Physique SI MP 2010
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
