X ENS Physique MP 2010Sujet, corrigé et rapport du jury

(Durée : 4 heures)

L'utilisation des calculatrices est interdite pour cette épreuve.
Pour les applications numériques, on se contentera d'un seul chiffre significatif.

On s'intéresse dans ce problème à la caractérisation de particules et de pores de taille nanométrique ( 1 nm = 10^(− 9) m ) par deux techniques différentes: la diffusion des rayons X aux petits angles et l'adsorption gazeuse.

Les trois parties sont indépendantes.

Vitesse de la lumière dans le vide :
Permittivité du vide :
Perméabilité du vide :
Charge élémentaire :
Constante de Rydberg :
Masse de l'électron :
Nombre d'Avogadro :
Masse molaire du diazote N_2 :
Masse volumique de l'azote liquide :
Aire équivalente de la molécule de N_2 :
Tension superficielle de N_2 à 77 K :
Constante des gaz parfaits :
Volume molaire d'un gaz parfait dans les conditions standard de température et de pression ( T = 298 K et p = 1bar ) :

Formulaire : ∑_(n = 0)^∞nx^n = x/((1 − x)^2) pour |x| < 1

On considère un électron libre qui, en l'absence de toute force, est situé à l'origine du repère orthonormé de vecteurs unitaires ( e⃗_x, e⃗_y, e⃗_z ) d'un référentiel d'étude, supposé galiléen. Cet électron, de charge − e, est soumis à une onde électromagnétique monochromatique plane de pulsation ω et de vecteur d'onde k⃗ = ke⃗_y; en représentation complexe, le champ électrique de cette onde s'écrit E⃗ = E_0 expi(ωt − k⃗ ⋅ r⃗)e⃗_z, l'origine des temps étant choisie de telle manière que E_0 soit réel et positif. On néglige l'effet du champ magnétique sur le mouvement de cet électron et on considère que la propagation se fait dans le vide.
I.1.1. On note δ⃗(t) le vecteur position de l'électron à l'instant t. On fait l'approximation que, pour tout t, le champ électrique de l'onde est le même qu'à l'origine. Montrer que l'équation du mouvement de l'électron admet une solution de la forme δ⃗(t) = δ_0 exp(iωt)e⃗_z, en représentation complexe, avec δ_0 = eE_0/m_e ω^2.
I.1.2. On rappelle que l'intensité énergétique de l'onde est donnée par I_0 = 1/2ε_0 cE_0^2. L'onde est un faisceau de rayons X de longueur d'onde λ = 0, 1 nm = 10^(− 10) m, et d'intensité I_0 = 200 W ⋅ mm^(− 2). Calculer numériquement δ_0 puis δ_0/λ, et vérifier la validité de l'approximation faite à la question I.1.1.
I.1.3. La pulsation caractéristique du mouvement de l'électron autour d'un noyau atomique est ω_0 = 2πcR_∞, où R_∞ est la constante de Rydberg. Comparer les valeurs numériques de ω et ω_0 et justifier que l'on peut considérer, pour l'interaction d'un électron atomique avec l'onde électromagnétique de la question I.1.2, que l'électron est libre.

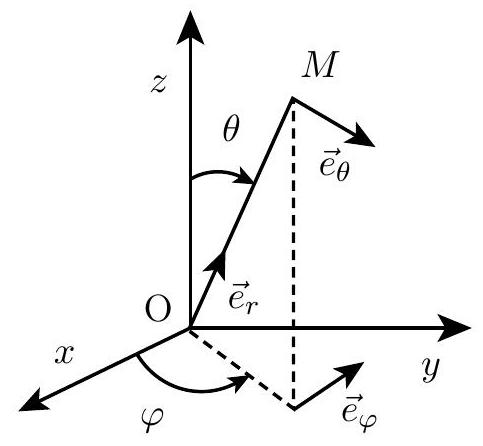

I.1.4. L'électron accéléré rayonne un champ électromagnétique équivalent à celui d'un dipôle électrique de moment dipolaire p(t)e⃗_z = p_0 exp(iωt)e⃗_z = − eδ⃗(t). On note E⃗_1(M) et B⃗_1(M) les champs électrique et magnétique rayonnés au point M par le dipôle situé à l'origine. Dans le système de coordonnées sphériques de repère orthonormé ( e⃗_r, e⃗_θ, e⃗_φ ), leurs expressions au point M(r, θ, φ) (voir figure 1) sont

où p¨ désigne la dérivée seconde de p par rapport au temps. Rappeler le domaine de validité de ces expressions et expliquer la dépendance en t − r/c du champ électromagnétique.
I.1.5. Montrer que E⃗_1(M) peut se mettre sous la forme

où b est une constante (appelée longueur de diffusion Thomson) dont on donnera l'expression et dont on calculera la valeur.
I.1.6. On place un atome dans le champ de l'onde incidente. Montrer que le champ rayonné par le noyau est négligeable devant celui rayonné par un électron.

On considère à présent un ensemble de N électrons dont les positions moyennes sont repérées par les vecteurs r⃗_j, l'origine O étant choisie à l'intérieur de cet ensemble. Ces électrons sont soumis à l'onde électromagnétique de la partie I.1. Il résulte de la question I.1.1 que si la position moyenne de l'électron est r⃗_j, l'expression complexe de sa position instantanée est r⃗_j + δ⃗(t) avec δ⃗(t) = (eE_0/mω^2)exp(iωt − ik⃗ ⋅ r⃗_j)e⃗_z.
I.2.1. On suppose que la distance du point d'observation M à l'origine est très grande devant la taille de l'ensemble d'électrons. Montrer à l'aide d'un schéma que le champ électrique rayonné en M par l'ensemble des électrons est alors donné par

où E⃗_1(M) est le champ obtenu à la question I.1.5 et q⃗ = ke⃗_r − k⃗ est nommé vecteur de diffusion.
I.2.2. Exprimer q = ‖q⃗‖ en fonction de la longueur d'onde λ et de l'angle β entre e⃗_r et k⃗.
I.2.3. On dispose au point M un détecteur de rayonnement d'aire δS_M perpendiculaire à e⃗_r. Soient δP la puissance reçue par le détecteur et δΩ l'angle solide, supposé petit, sous lequel le détecteur est vu depuis l'origine ( δS_M = r^2 δΩ ). Montrer que la section efficace différentielle de diffusion, définie par σ(q⃗) = (1/I_0)(δP/δΩ), peut se mettre sous la forme

I.2.4. Exprimer σ(q⃗) en fonction des vecteurs r⃗_(jk) = r⃗_j − r⃗_k. On suppose les électrons aléatoirement répartis et N≫1. Quelle est la forme asymptotique de σ(q⃗) lorsque les distances entre les électrons sont toutes très grandes devant q^(− 1) ? Qu'en est-il au contraire lorsque toutes les distances sont petites devant q^(− 1) ? Commenter ces résultats, en termes de l'intensité diffusée par l'ensemble des électrons.
I.2.5. À l'aide des résultats de la question précédente, évaluer l'ordre de grandeur en degrés des angles β utiles pour obtenir des informations sur la structure de particules d'une dizaine
de nanomètres en utilisant la diffusion des rayons X de la question I.1.2. À quelle difficulté technique peut-on s'attendre?

Cette partie concerne un ensemble de n particules solides en suspension dans un volume V. Le milieu est globalement neutre. Les particules sont considérées comme des distributions continues de charge, le volume de chacune d'elles étant noté V_P. On note respectivement ρ_1 la densité volumique d'électrons, supposée uniforme, dans la solution, et ρ_2 = ρ_1 + Δρ la densité volumique d'électrons à l'intérieur des particules, supposée uniforme elle aussi. On s'intéresse à des rayons X diffusés par ce milieu dans une direction faisant un petit angle β avec l'axe d'incidence Oy. (0 < β≪1). La géométrie est donc la même que précédemment, avec sinθ ≃ 1. Les charges électroniques sont les seules à diffuser. La formule donnée à la question I.2.3 s'adapte en

avec ρ(r⃗) = ρ_1 dans la solution et ρ(r⃗) = ρ_2 à l'intérieur des particules. On suppose que V est suffisamment grand pour que ∭_V exp(iq⃗ ⋅ r⃗)d^3 r soit négligeable, et que la suspension est suffisamment diluée pour que les particules diffusent indépendamment les unes des autres.
I.3.1. On s'intéresse à la grandeur J(q⃗) = σ(q⃗)/V, pour q⃗ ≠ 0→, qui est une mesure de l'intensité diffusée hors de la direction d'incidence. On suppose les particules sphériques et identiques, et l'on note g(q⃗) = ∭_(V_P)exp(iq⃗ ⋅ r⃗)d^3 r pour une particule centrée à l'origine. Considérant successivement l'intensité diffusée par une particule centrée à l'origine, puis l'intensité diffusée par une particule centrée en un point R⃗, montrer que J(q⃗) = (n/V)b^2(Δρ)^2|g(q⃗)|^2.

I.3.2. Établir l'expression de g(q⃗) pour des particules sphériques de rayon R. Il sera commode d'utiliser pour ce calcul des coordonnées sphériques dont l'axe des pôles est la direction de q⃗. On donne l'intégrale ∫_0^x tsintdt = sinx − xcosx.
I.3.3. Montrer que pour qR≪1, le résultat obtenu est compatible au second ordre en qR avec la loi dite de Guinier, J_G(q⃗) = (n/V)b^2(Δρ)^2 V_P^2 exp[ − 1/5(qR)^2].
I.3.4. Établir l'expression de J(q⃗) pour qR≫1. Montrer qu'à un facteur oscillant près, J(q⃗) est proportionnel à la surface totale S développée par les particules dans le volume V.
I.3.5. Toujours dans la limite qR≫1, pourquoi peut-on s'attendre à ce que le facteur oscillant se moyenne pour une solution de particules réelles, dont les tailles sont différentes? Vérifier qu'on obtient alors la loi dite de Porod : J_P(q⃗) ∝ 1/q^4.

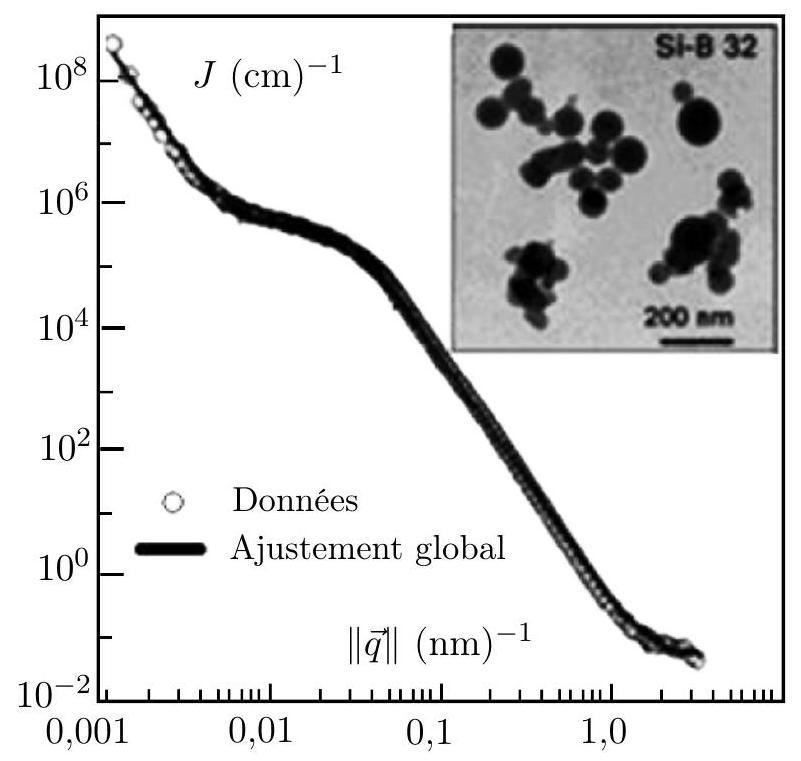

I.3.6. La figure 2 représente, en coordonnées doublement logarithmiques, la variation de J en fonction de q pour une solution de nanoparticules de silice. Comme le montre l'encart, ces particules ont tendance à s'agréger en amas. Expliquer la forme de la courbe en identifiant les différents régimes de diffusion. À partir de la loi de Guinier, évaluer l'ordre de grandeur de la taille des particules.

Cette technique consiste à faire varier, à température constante T, la pression d'un gaz p entre une valeur très faible et sa pression de vapeur saturante p_s. Des molécules de gaz sont susceptibles de s'adsorber sur la surface d'un solide. La figure 3 montre la variation avec la pression du volume de diazote adsorbé sur un échantillon d'aluminosilicate nanoporeux à 77 K . Le but de cette partie est de montrer, grâce à une modélisation simple du phénomène d'adsorption, que l'analyse de cette courbe permet de mesurer la surface du solide.

Le modèle de Langmuir repose sur les hypothèses suivantes : tous les sites d'adsorption sont équivalents; les molécules adsorbées n'interagissent pas entre elles et le mécanisme d'adsorption est le même pour toutes les molécules. Notant S l'aire du solide en contact avec le gaz, supposé parfait, et s_m l'aire d'une molécule, on considère qu'il y a N_S = S/s_m sites d'adsorption. On modélise l'adsorption par la réaction réversible s_0 + m_G = sm_A, où s_0 est un site de surface non occupé, m_G une molécule à l'état gazeux et sm_A un site de surface occupé par une molécule adsorbée. On considère la couche adsorbée comme un fluide binaire bidimensionnel, assimilé à un mélange condensé idéal et composé de sites vides et de sites occupés. On note N_(Ad) le nombre de molécules adsorbées et τ = N_(Ad)/N_S le taux de couverture. Dans cette partie, 0 ⩽ τ ⩽ 1.
II.1.1. Soit K(T) la constante d'équilibre de cette réaction et p_0 la pression standard de référence ( p_0 = 1bar ). Montrer que

II.1.2. Le processus d'adsorption est exothermique. Quel est le signe de l'enthalpie standard de réaction Δ_r H^0(T) ? On fait l'approximation que Δ_r H^0(T) ne dépend pas de la température. Comment K(T) dépend-il de T ?

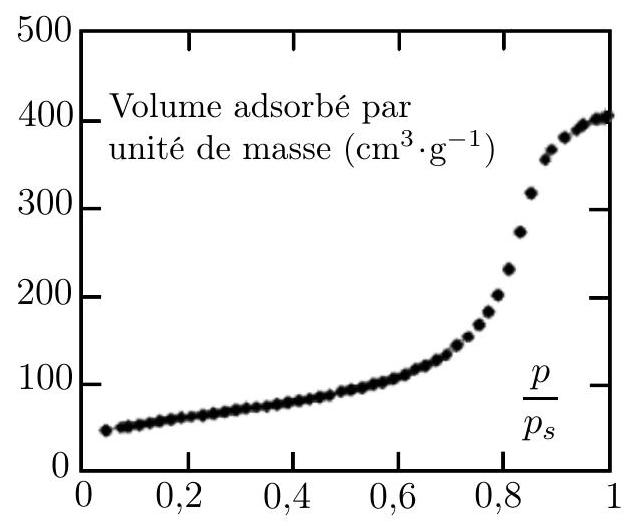

II.1.3. Notant a = K(T)/p_0, exprimer et tracer la variation de τ en fonction de p. Le résultat permet-il d'interpréter la courbe de la figure 3 ?

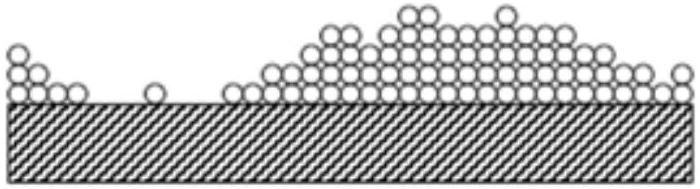

En réalité, lorsque la pression augmente, il se produit une adsorption multicouche non uniforme (figure 4). On note θ_0, θ_1, ⋯, θ_n, ⋯ la proportion de sites de surface ayant 0, 1, ⋯, n, ⋯ molécules de gaz adsorbées.

II.2.1. On généralise le modèle de la partie II. 1 en exprimant l'équilibre entre les couches n − 1, n, et le gaz sous la forme

Justifier le fait qu'à part celle qui concerne la première couche, toutes les constantes d'équilibre sont égales et que bp < 1. On note C = a/b et l'on suppose C > 1.
II.2.2. Exprimer θ_n(n > 0) en fonction de C, du produit bp et de θ_0.
II.2.3. Calculer θ_0 en fonction de C et de bp.
II.2.4. Montrer que le taux de couverture total τ = N_(Ad)/N_S, où N_(Ad) est le nombre total de molécules adsorbées, est

Lorsque p → p_s, le gaz se liquéfie. Justifier l'égalité bp_s = 1.
II.2.5. La relation établie à la question II.2.4 est maintenant mise à profit pour déterminer la surface spécifique (surface par unité de masse) de poudres ou de matériaux poreux. Elle est généralement utilisée sous une forme équivalente, dite de BET (Brunauer, Emmett et Teller); notant v_A le volume total de gaz adsorbé par unité de masse du solide et v_S le volume maximal adsorbable dans la première couche par unité de masse de solide ( τ = N_(Ad)/N_S = v_A/v_S ), l'équation BET est

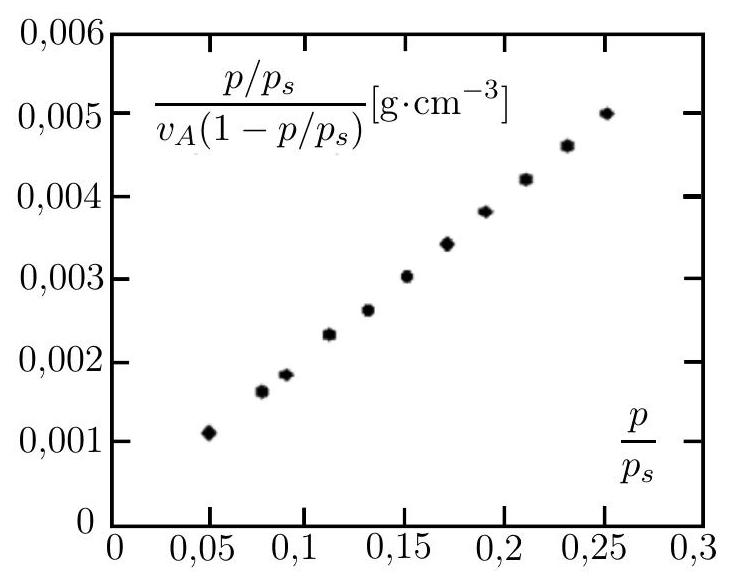

Les données du début de l'isotherme de la figure 3 ont été reportées sur la figure 5 conformément à l'équation BET. La valeur du volume de gaz adsorbé est donnée dans les conditions standard de température et de pression. Déterminer l'ordre de grandeur de C et la valeur de v_S, et en déduire la surface spécifique Σ de l'aluminosilicate.

En plus de l'adsorption de surface étudiée dans la partie II, il peut se produire une condensation du gaz en dessous de la pression de vapeur saturante dans les pores de taille nanométrique. Cet effet est dû à la surpression qui règne dans le gaz par suite des forces de tension superficielle dans le cas d'une interface liquide-gaz présentant un ménisque.
III.1. Soit une bulle de gaz sphérique de rayon r dans un liquide. Le gaz et le liquide sont deux phases d'un même corps pur. On admet que la pression du gaz p_G est reliée à la pression dans le liquide p_L par la relation p_G = p_L + 2γ/r, où γ est nommée constante de tension superficielle. Montrer que γ a la dimension d'une force par unité de longueur.
III.2. On traite le gaz comme un gaz parfait. Soit μ_G(T, p_0) son potentiel chimique à la température T et à la pression de référence p_0. Rappeler l'expression du potentiel chimique μ_G(T, p_G) pour une pression p_G quelconque.
III.3. Notant v_L le volume molaire du liquide et admettant que le potentiel chimique de ce dernier est de la forme μ_L(T, p_L) = μ_L(T, p_0) + v_L(p_L − p_0), établir la condition d'équilibre entre le liquide et le gaz pour une bulle sphérique de rayon r.
III.4. Dans la limite où r est infini (interface plane), expliquer pourquoi la valeur de p_G à l'équilibre est la pression de vapeur saturante p_s.
III.5 On note p_G(r) la valeur de p_G à l'équilibre pour une bulle de rayon r. Établir la relation entre p_G(r) et p_s.
III.6. Sous une approximation que l'on justifiera, montrer que p_G(r) = p_s exp(− r_0/r), et donner l'expression de r_0 en fonction de γ, v_L, T, et de la constante des gaz parfaits R_(GP).

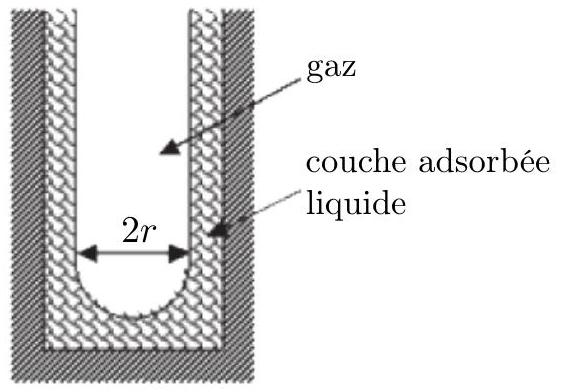

III.7. Calculer r_0 pour du diazote à 77 K et en déduire le rapport p_G/p_s pour la condensation capillaire dans des pores de 5 nm, 10 nm et 100 nm (figure 6).

III.8. L'isotherme d'adsorption de la figure 3 montre que la condensation capillaire s'ajoute à l'adsorption de surface étudiée précédemment. Déduire de cette courbe le diamètre moyen des pores en tenant compte de l'épaisseur de la couche adsorbée avant condensation e_A = 2, 1 nm.
