Présentation du sujet

Gouttes d'eau et arcs-en-ciel : mécanique des gouttes et optique de l'arc-en-ciel

Le problème comporte deux parties indépendantes. La première étudie la dynamique de chute des gouttes d'eau dans l'atmosphère et la forme des gouttes sous l'effet de la tension superficielle et de la pesanteur. La seconde explique la formation des arcs-en-ciel, d'abord par l'optique géométrique de Descartes pour les arcs primaire et secondaire, puis par l'optique ondulatoire de Young et le modèle d'Airy pour les arcs surnuméraires.

1I.1. Temps de transit de gouttes d'eau dans l'atmosphèreDétermine la vitesse limite de chute d'une goutte soumise à une force de traînée et estime le temps de transit de gouttes de différentes tailles à travers l'atmosphère.
2I.2. Chute d'une goutteÉtudie la chute d'une goutte dont la masse croît par accrétion, à l'aide du principe fondamental de la dynamique pour un système de masse variable.
3I.3. Forme des gouttesIntroduit la tension superficielle et la longueur capillaire par analyse dimensionnelle, puis le nombre de Bond pour discuter des conditions dans lesquelles une goutte reste sphérique.
4II.1. Optique géométrique : l'arc-en-ciel de DescartesÉtablit l'angle de déviation critique donnant naissance à l'arc-en-ciel primaire puis aux arcs secondaires, et explique l'ordre des couleurs et la bande sombre d'Alexandre.
5II.2. Optique ondulatoire : modèle de Young et modèle d'AiryÉtudie les interférences entre rayons voisins du rayon critique pour expliquer les arcs surnuméraires, puis affine l'analyse par la théorie de la diffraction et la fonction d'Airy.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

COMPOSITION DE PHYSIQUE

(Durée : 4 heures)

L'utilisation des calculatrices est autorisée pour cette épreuve.

Gouttes d'eau et arcs-en-ciel

Ce problème est constitué de deux parties indépendantes que l'on pourra traiter dans l'ordre de son choix. La première partie concerne successivement quelques aspects de la dynamique de gouttes d'eau dans l'atmosphère et une étude de la forme de ces gouttes. La seconde partie concerne des phénomènes optiques associés à la formation d'arcs-en-ciel. On considèrera successivement l'optique géométrique puis l'optique interférentielle et diffractive.

Dans tout le problème, exprimer signifie établir l'expression littérale et calculer signifie donner la valeur numérique.
Dans tout le problème, on note $a$ la norme du vecteur $a⃗$ .

Partie I
Gouttes et bulles

I.1. Temps de transit de gouttes d'eau dans l'atmosphère

Figure 1 - Forces sur une goutte en chute verticale.

-1 Une goutte d'eau sphérique de rayon

a

, indéformable et de masse volumique uniforme

ρ

tombe dans un champ de pesanteur uniforme

g⃗

suivant un axe vertical

Oz

dirigé vers le bas (figure 1). L'atmosphère exerce sur la goutte la force

F⃗

, dite de traînée, opposée à la vitesse

v⃗

et qui s'exprime par la relation

F⃗ = - 6πη(av⃗)/(1 + ℓ/a)

, où

η

ℓ

sont des constantes positives. Exprimer, à partir de l'équation du mouvement de la goutte, la vitesse limite de chute de cette dernière, que l'on notera

V⃗_(lim)

2 On donne

g = 9, 8 m \cdot s^(- 2), ρ = 1 \times 10^3 kg \cdot m^(- 3), ℓ = 0, 07μ m

η = 1, 7 \times 10^(- 5) N \cdot s \cdot m^2

. Calculer

V_(lim)

pour

a = a_1 = 0, 01 mm

puis pour

a = a_2 = 0, 1 mm

.
-3 L'atmosphère est modélisée par une couche uniforme de hauteur 8 km . En utilisant les deux résultats numériques de la question

2

, évaluer le temps de transit de gouttes d'eau partant du haut de l'atmosphère et de rayons respectifs

a_1

a_2

4 Quel serait le temps de transit dans l'atmosphère de bulles (et non plus de gouttes) de rayon $a_2 = 0, 1 mm$ et d'épaisseur $e = 0, 1a_2$ ?

I.2. Chute d'une goutte

Figure 2-Accrétion d'une goutte.

Un autre modèle pose que la goutte à laquelle on s'intéresse traverse un nuage de gouttes immobiles, qui s'agrègent à la goutte en chute et qui accroissent sa masse d'autant (accrétion). On ignore alors la force de traînée, mais on admet que le taux d'accroissement de la masse de la goutte est proportionnel à sa vitesse de chute, soit :

1/(m(t))(dm)/(dt) = λv(t)

, où

λ

est une constante positive ; on appliquera ici le principe fondamental de la dynamique pour un système de masse variable :

F⃗ = (dp⃗)/(dt) = d/(dt)[m(t)v⃗(t)]

-5 Écrire l'équation différentielle vérifiée par

v(t)

. La résoudre et exprimer

v(t)

pour une goutte tombant initialement du haut de l'atmosphère, où sa vitesse est nulle.
-6 Quel est le temps caractéristique, noté

τ_v

, d'évolution de la vitesse? Quelle est la vitesse limite de chute?

7 Avec $λ = 5 \times 10^(- 4) m^(- 1)$ , calculer $τ_v$ et la vitesse limite de chute. Quelle remarque critique sur ce modèle ce résultat numérique vous suggère-t-il ? Pour quel rayon de goutte y a-t-il égalité de cette vitesse limite avec celle que donne l'expression obtenue à la question 1 ?

I.3. Forme des gouttes

Le travail élémentaire mis en jeu lors d'une évolution infinitésimale réversible au terme de laquelle l'aire

A

de la goutte a augmenté de

dA

est

δW = γdA

; la constante positive

γ

est nommée constante de tension superficielle. La tension superficielle tend à diminuer l'aire de la goutte et à lui faire adopter une forme sphérique. On admet que, dans un champ de pesanteur d'intensité

g

, une taille caractéristique de la goutte, dite longueur capillaire et notée

L_c

, ne dépend que de

g, γ

et de la masse volumique

ρ

8 Utiliser un argument dimensionnel pour exprimer $L_c$ ; les grandeurs $g$ et $ρ$ ayant les valeurs données à la question $2$ , calculer $L_c$ pour $γ = 0, 007 J \cdot m^(- 2)$ .

Une goutte sphérique de rayon

a

d'un fluide, immergée dans un autre fluide, ne peut donc être en équilibre que si la pression à l'intérieur de la goutte,

p_(int)

, est supérieure à la pression extérieure,

p_(ext)

. L'écart

Δp_c = p_(int) - p_(ext)

est donné par la relation :

Δp_c = 2γ/a

9 Exprimer $Δp_h$ , différence de pression hydrostatique entre le point haut et le point bas de la goutte, située dans le vide et soumise à un champ de pesanteur d'intensité $g$ . Exprimer le nombre de Bond $B = (Δp_h)/(Δp_c)$ et vérifier la relation $B = (a/(L_c))^2$ , où $L_c$ est la longueur capillaire que l'on a exprimée à la question 8.
10 Pour quelles valeurs par rapport à 1 du nombre de Bond la goutte tend-elle à être parfaitement sphérique?

Partic II

Arcs-en-ciel

L'arc-en-ciel est constitué d'une série d'arcs lumineux, dont le centre est situé sur le prolongement de la ligne qui va du Soleil à l'œil de l'observateur, l'un et l'autre étant donc considérés ici comme ponctuels. Ce phénomène est principalement dû à la réfraction de la lumière solaire dans les gouttes d'eau.

Le rayon des gouttes d'eau dans l'atmosphère va de

0, 1 mm

2, 5 mm

, avec une moyenne de

0, 5 mm

. Le rayon des gouttelettes dans un nuage ou dans la brume est d'environ

0, 01 mm

. Toutes ces gouttes peuvent produire des arcs-en-ciel, mais seules les plus grosses d'entre elles donneront un phénomène aux couleurs vives. En-dessous d'une taille de

0, 2 mm

, la partie rouge de l'arc disparaît. Les gouttes très petites produisent des phénomènes de diffraction importants dont les effets se combinent à ceux de la réfraction.

On observe souvent deux arcs : l'arc intérieur ou principal est celui dont les couleurs sont les plus vives et les plus pures; le violet apparaît sur la frange interne, le rouge à l'extérieur. Dans l'arc extérieur ou secondaire les couleurs sont disposées en ordre inverse. Plusieurs théories coexistent et expliquent les différents phénomènes observés lors d'un arc-en-ciel et nous en considèrerons deux :

la théorie «classique» de Descartes, Newton et de Young qui s'applique pour les grosses gouttes d'eau,
celle de Airy, datant de 1838, pour des gouttes dont le diamètre est supérieur à 0,1 millimètre.

Pour une composante monochromatique de l'éclairement, de longueur d'onde

λ

, on note

k = ω/c = (2π)/λ

. L'indice de l'eau est noté

n

, l'indice de l'air vaut 1 . On ne tiendra pas compte des diverses pertes et atténuations qui se produisent aux interfaces et pendant la propagation.

II.1. Optique géométrique : l'arc-en-ciel de Descartes

L'arc-en-ciel primaire

Le plan de la figure 3 est déterminé par les trois points Soleil, centre de la goutte et œil de l'observateur. Avec les notations de la figure, des considérations géométriques élémentaires conduisent à la relation que l'on admettra

θ = (i - r) + (π - 2r) + (i - r) = π + 2i - 4r,

où

i

r

sont liés par la loi de Descartes

sini = nsinr

.
-11 Montrer qu'il existe un angle de déviation extrémale, noté

θ_1^c

et nommé angle critique, donné par

θ_1^c = π + 2arccos(\sqrt(1/3(n^2 - 1))) - 4arccos(2/n\sqrt((n^2 - 1)/3)).

Justifier qualitativement qu'il y a accumulation de lumière pour cet angle.

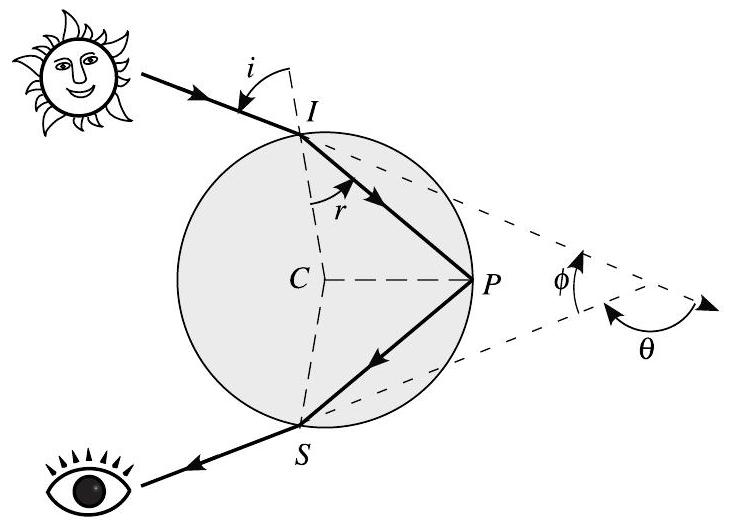

Figure 3 - Géométrie et notations pour l'arc-en-ciel primaire.

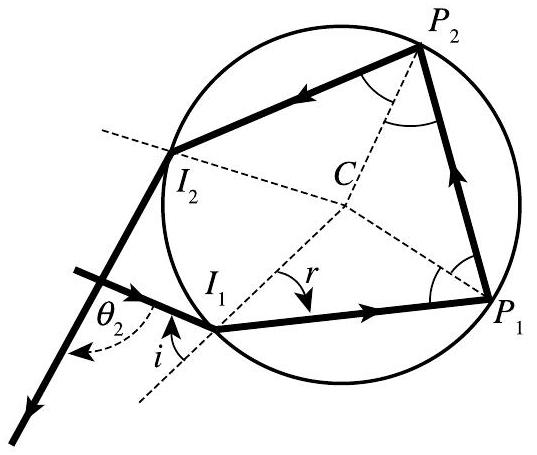

Figure 4 - Rayon subissant. deux réflexions internes.

-12 Calculer l'angle

φ_1^c = π - θ_1^c

(figure 3) pour

n = 1, 331

correspondant à

λ = 700 nm

.
-13 Pour le spectre visible allant du rouge au bleu, l'indice varie de façon monotone entre les valeurs 1,331 et 1,346 ; calculer la largeur angulaire de l'arc-en-ciel. Cette variation d'indice explique-t-elle que le bleu est à l'intérieur et le rouge à l'extérieur de l'arc? Faire un schéma explicatif du phénomène observé.

Les arcs-en-ciel secondaires

En réalité, un rayon incident subit plusieurs réflexions internes; la figure 4 illustre le cas de deux réflexions. On admettra les deux résultats suivants :
i) l'angle d'émergence de l'arc d'ordre

k

, correspondant à

k

réflexions internes, est

θ_k = kπ + 2i - 2(k + 1)r

ii) l'angle de déviation critique (déviation stationnaire)

θ_k^c

correspondant au rayon critique d'ordre

k

est donné par

θ_k^c = kπ + 2arccos\sqrt((n^2 - 1)/(k(k + 2))) - 2(k + 1)arccos[(k + 1)/n\sqrt((n^2 - 1)/(k(k + 2)))].

-14 Justifier que l'arc primaire et l'arc secondaire (

k = 2

) ne se recouvrent pas (la région entre les deux arcs s'appelle la bande sombre d'Alexandre). Quel est l'ordre des couleurs dans l'arc secondaire? Cet arc est-il situé à l'intérieur ou à l'extérieur de l'arc primaire?
-15 En quoi les dispersions spatiales des longueurs d'onde par un prisme et par une goutte sont-elles différentes? Pourquoi n'observe-t-on jamais l'arc-en-ciel tertiaire?

II. 2 Optique ondulatoire : modèle de Young et modèle d'Airy

L'explication cartésienne de l'arc-en-ciel ne donne aucune indication sur la répartition des intensités selon les longueurs d'onde, ainsi que sur les polarisations. La théorie ondulatoire de la lumière rend compte de ces phénomènes, comme elle rend compte aussi d'arcs supplémentaires, dits surnuméraires, observables en particulier près du bord interne de l'arc primaire. Nous nous
intéressons maintenant à ces derniers et pour simplifier l'écriture, dans toute la suite du problème,

θ_1

sera simplement désigné par

θ

Existence des arcs surnuméraires

On considère (figure 5.a) une goutte sphérique de rayon

a

, éclairée par un rayon situé à la distance

b

de son centre; la grandeur

b

s'appelle paramètre d'impact. L'angle d'incidence est noté

i

, l'angle de réfraction est noté

r

, le point de réflexion interne est noté

P

. Le trait plein correspond au rayon critique, de paramètre d'impact

b_0

, et les traits tiretés à deux rayons voisins symétriques

b = b_0 \pm δ

. On pose

b/a = sini = y

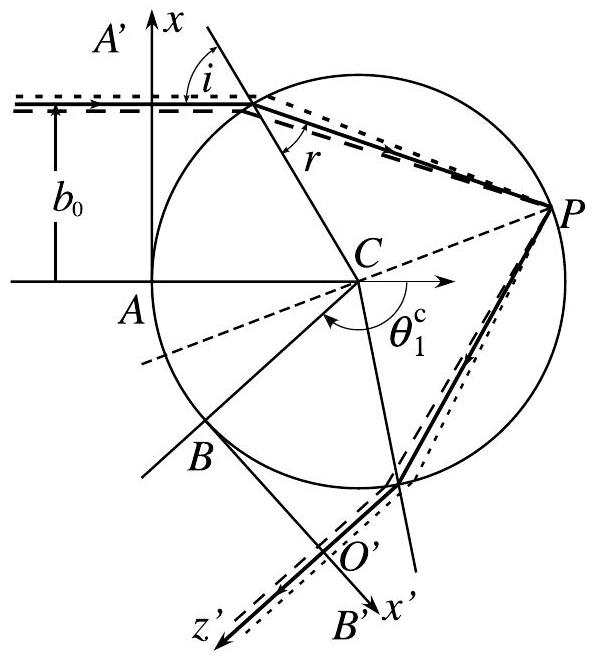

Figure 5 - a) Trajet de la lumière dans une goutte de centre

C

et de rayon a, au voisinage du rayon critique.

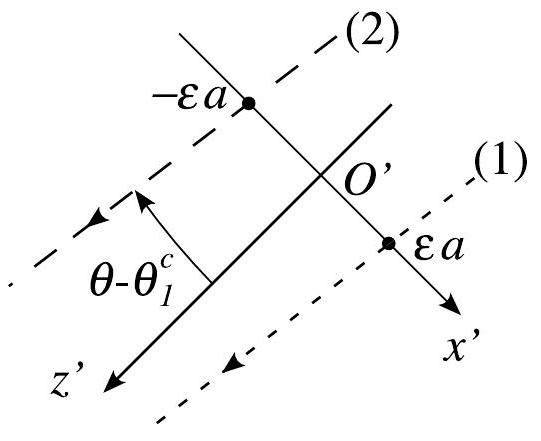

b) Agrandissement autour de

O^'

avec exagération de l'angle de déviation.

-16 La relation (1) s'écrivant

θ = π + 2arcsin(y) - 4arcsin(y/n)

, vérifier que dans le cas général

(dθ)/(dy) = 2/(\sqrt(1 - y^2)) - 4/(\sqrt(n^2 - y^2)).

17 On note $y_0$ la valeur de $y$ correspondant à l'angle critique $θ_1^c$ introduit à la question 11. Exprimer $y_0, \sqrt(1 - y_0^2), \sqrt(n^2 - y_0^2)$ et $θ_0^('') = ((d^2 θ)/(dy^2))_(y = y_0)$ en fonction de $n$ .

Pour

n = 1, 333

, calculer

θ_1^c

θ_0^('')

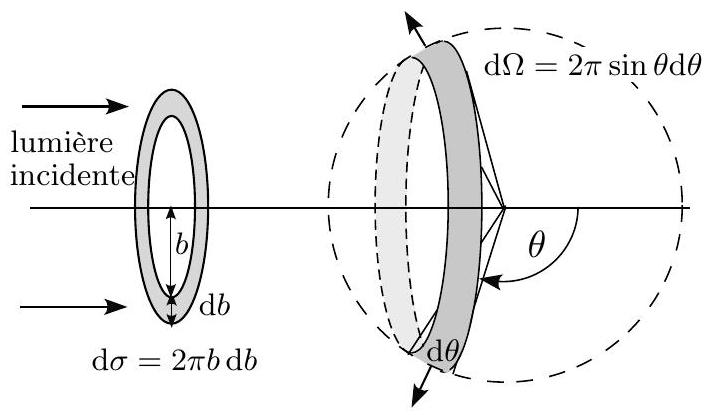

Figure 6 - Correspondance entre la lumière incidente et la lumière sortante.

18 Suivant le schéma de la figure 6, la lumière incidente traversant l'élément de surface $dσ = 2πb db$ ressort angulairement dans l'angle solide $dΩ = 2πsinθ dθ$ .
Le rapport $Σ = (dσ)/(dΩ) = |b/(sinθ)(db)/(dθ)|$ donne la répartition angulaire de l'intensité lumineuse sortante. Que devient-il si $θ \to θ_1^c$ ?
-19 Au voisinage de $θ_1^c, θ(y) ≃ θ_1^c + 1/2θ_0^('')(y - y_0)^2$ ; en déduire que le rapport $Σ$ se met sous la forme $(dσ)/(dΩ) ≃ χ/((θ - θ_1^c)^β)$ , en précisant l'expression de la constante $χ$ et la valeur de l'exposant positif $β$ .
20 Pour $θ = θ_1^c$ , la position du point $P$ est stationnaire et les trois rayons voisins représentés sur la figure 5 , de paramètres respectifs ( $b_0, b_0 \pm δ$ ) convergent, au second ordre près en $δ$ , au point $P$ ; justifier cette convergence. Quelle est, dans cette approximation, la symétrie associant le rayon incident au rayon émergent?

Ondes et rayons ; arcs surnuméraires

Dans toute la suite, l'onde sortante est modélisée localement comme une onde cylindrique orthogonale à la figure et le modèle d'étude est limité à deux dimensions, dans le plan méridien de la figure 5.

Au voisinage de l'angle critique, la dépendance quadratique de

θ - θ_1^c

en fonction de

Δy = y - y_0

(question 19) entraîne que deux rayons proches du rayon critique et symétriques par rapport à ce dernier émergent avec le même angle de sortie (figure 5.b). Une interférence « à l'infini » entre ces deux rayons parallèles est dès lors possible. Sur la figure 5, la surface d'onde plane incidente de trace

AA^'

et le plan de trace

BB^'

nous serviront à préciser les phases optiques au voisinage du rayon critique.

La direction de sortie du rayon critique est choisie comme axe

O^' z^';

l'axe

O^' x^'

, porté par

BB^'

, est représenté sur la figure 5. L'expression a priori de l'amplitude de l'onde sortante étant

A(x^', z^'; t) \propto exp(iωt)exp[ - iΦ(x^', z^')]

où le symbole

\propto

signifie «varie essentiellement comme», on cherche à déterminer la phase (réelle)

Φ(x^', z^')

au voisinage du point

O^'

, situé sur le rayon critique. La phase de l'onde lumineuse pour les points de l'axe

BB^'

est notée

ψ(x^') : ψ(x^') = Φ(x^', 0)

21 Pour $|θ - θ_1^c|≪1$ , justifier, au voisinage de $O^'$ , la forme $Φ(x^', z^') ≃ ψ(x^') + kz^'$ , où $k = ω/c = (2π)/λ$ .
22 L'équation de la surface d'onde passant par $O^'$ est donc $kz^' = ψ(0) - ψ(x^')$ . Rappeler le lien géométrique entre rayons et surfaces d'onde. Représenter le résultat sur une figure (toujours dans le plan méridien) où figureront le rayon critique et un rayon voisin. Établir alors la relation $(dψ)/(dx^') ≃ - k(θ - θ_1^c)$ en tenant compte de l'inégalité $|θ - θ_1^c|≪1$ .
-23 On pose, au voisinage de la déviation critique, $x^' = εa$ , avec $0 < ε≪1$ . Montrer que $ε ≃ (y - y_0)$ . Établir alors la relation : $ψ(x^') - ψ(0) = - 1/6kaθ_0^('')ε^3$ .
24 Représenter l'allure locale de la surface d'onde passant par $O^'$ .

Rayons et interférences

-25 Soient deux rayons sortants (1) et (2) (figure 5.b) correspondant à deux rayons incidents proches du rayon critique et symétriques par rapport à ce dernier. Ces rayons émergents, parallèles, interfèrent « à l'infini ». Ils coupent

BB^'

x_\pm^' = \pm εa

. Au déphasage

ψ(εa) - ψ(- εa)

au niveau de

BB^'

s'ajoute le déphasage de propagation dû à leur inclinaison commune (

θ - θ_1^c

) par rapport à

O^' z^'

. Calculer la différence de marche correspondante et le déphasage associé.

Montrer que le déphasage total

Δ(ε)

, à l'ordre non nul le plus bas en

ε

, est donné par

Δ(ε) = 2ka(1/3θ_0^('')ε^3)

-26 Déduire de l'étude qui précède que les angles d'interférence constructive,

θ_N

, sont exprimés par

θ_N - θ_1^c = 1/2((3πN)/(ka))^(2/3)(θ_0^(''))^(1/3)

, où

N

est un nombre entier.

27 Pourquoi les arcs surnuméraires associés aux gouttes de grosse taille sont-ils en pratique invisibles, confondus avec l'arc primaire?
28 Quel est l'effet de la diversité de la taille des gouttes sur l'observabilité des arcs surnuméraires?
-29 On admet que les arcs surnuméraires ne sont visibles que lorsque leur séparation est supérieure à l'étalement angulaire dû à la dispersion, soit, pour $N = 1, (θ_1 - θ_1^c) > 3 \times 10^(- 2)$ radian. Adoptant la valeur numérique $θ_0^('') = 9, 9$ , calculer $(ka)_(max)$ puis $a_(max)$ pour $λ = 700 nm$ .

Ondes et diffraction

Dans une région d'accumulation des rayons lumineux, l'analyse en termes d'interférences « à deux ondes » est sujette à caution. Une analyse s'appuyant sur la théorie ondulatoire est préférable. Une approche en est donnée par le principe de Huygens-Fresnel et la théorie de la diffraction associée. On suppose pour cela que, sur

BB^'

, la zone d'intérêt, autour de

O^'

(figure 5), s'étend de

x_(min)^' = - ξ_m a

x_(max)^' = ξ_m a

avec

ξ_m > 0

; cette zone est traitée comme une fente recevant l'onde sortante. Chaque point de cette zone joue dès lors le rôle de source avec une amplitude complexe proportionnelle à celle de l'onde incidente soit

\propto exp[ - iψ(x^')]

. L'amplitude de l'onde à grande distance, dans la direction faisant l'angle

α

avec la direction de l'onde incidente avec

|α - θ_1^c|≪1

, est alors donnée par l'expression :

A(α) \propto \int_(- ξ_m)^(ξ_m)exp[ - ika(α - θ_1^c)ξ] \cdot exp(i1/6kaθ_0^('')ξ^3)dξ

30 Dans le cadre de la théorie de la diffraction, interpréter chacun des deux facteurs de l'intégrande; on justifiera en particulier le facteur de phase du premier terme.

31 Admettant que l'erreur apportée en faisant tendre $ξ_m$ vers l'infini est négligeable, montrer que $A(α) \propto Ai(- η)$ , où

η = ((2k^2 a^2)/(θ_0^('')))^(1/3)(α - θ_1^c) et Ai(x) = 1/π\int_0^\inftycos(1/3t^3 + xt)dt

Le carré de la fonction d'Airy

Ai(- η)

, normalisée par rapport à sa valeur maximale, est représenté graphiquement sur la figure 7 en fonction de

η

. Les oscillations observées indiquent que les arcs surnuméraires correspondent à des valeurs négatives de l'argument

x

de la fonction d'Airy

Ai(x)

Pour

η < 0

, la fonction d'Airy décroît exponentiellement. Commenter le sens physique de ce résultat en le comparant à celui que donne l'optique géométrique (Partie II.1).

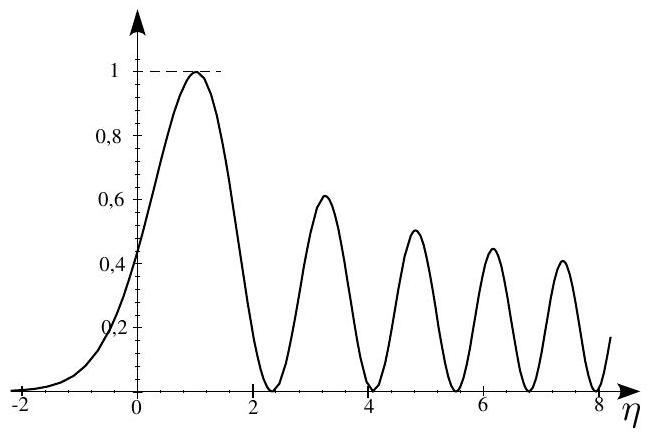

Figure 7 - La courbe représente le carré de la fonction d'Airy (Ai), normalisée par rapport à sa valeur maximale, soit

((Ai(- η))/(Ai(- 1, 0188)))^2

32 Dans le modèle d'interférences de rayons (question 26), une étude plus fine fait apparaître un déphasage supplémentaire de $- π/2$ et montre que les angles d'interférences constructives, $θ_N$ , sont donnés par :

θ_N - θ_1^c = 1/2[(3π)/(ka)(N + 1/4)]^(2/3)(θ_0^(''))^(1/3)

Exprimer les valeurs

η_N

η

correspondantes en fonction de

N

. Les calculer numériquement pour

N = 0, 1, 2, 3

et 4 .

33 Dans le cadre de l'optique géométrique, l'étude effectuée (questions 18 et 19) indique que l'intensité lumineuse est proportionnelle à $η^(- 1/2)$ . Calculer $η_N^(- 1/2)$ pour $N = 0, 1, 2, 3$ et 4 .
-34 Le tableau ci-dessous donne les abscisses des cinq premiers maximums de $[Ai(- η)]^2$ . On désigne par $A_N(N = 0, 1, 2, 3, 4)$ leurs intensités normalisées ( $A_0 = 1$ ); elles sont données en seconde ligne du tableau. Calculer les rapports $η_N^(- 1/2)/A_N$ .

Quelle est, pour ce qui concerne la répartition et l'intensité des arcs, la qualité de l'accord entre le modèle d'interférences de rayons et le modèle d'Airy?

Abscisses des maximums, modèle d'Airy	1,0188	3,2482	4,8201	6,1633	7,3722
Intensités normalisées des maximums	1	0,612	0,5043	0,446	0,408

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet de physique X-ENS MP 2008 sur les gouttes d'eau et les arcs-en-ciel ?

Il porte sur la mécanique du point avec frottement fluide et masse variable, l'analyse dimensionnelle, la tension superficielle, l'optique géométrique et l'optique ondulatoire avec interférences et diffraction.

Les deux parties du sujet sont-elles indépendantes ?

Oui, l'énoncé précise que les deux parties, l'une sur la dynamique des gouttes, l'autre sur l'optique de l'arc-en-ciel, sont indépendantes et peuvent être traitées dans l'ordre choisi par le candidat.

Quels modèles expliquent la formation de l'arc-en-ciel dans ce sujet ?

Le sujet présente d'abord la théorie classique de Descartes en optique géométrique pour les arcs primaire et secondaire, puis le modèle ondulatoire de Young et le modèle d'Airy, qui font intervenir les interférences et la diffraction pour expliquer les arcs surnuméraires.

La fonction d'Airy intervient-elle dans ce sujet ?

Oui, la fin de la partie II introduit la fonction d'Airy pour affiner, par la théorie de la diffraction, l'explication des arcs surnuméraires obtenue par le modèle d'interférences de rayons.

Pas de description pour le moment

Commentaires• X ENS Physique MP 2008

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

COMPOSITION DE PHYSIQUE

Gouttes d'eau et arcs-en-ciel

Partie I Gouttes et bulles

I.1. Temps de transit de gouttes d'eau dans l'atmosphère

I.2. Chute d'une goutte

I.3. Forme des gouttes

Partic II

Arcs-en-ciel

II.1. Optique géométrique : l'arc-en-ciel de Descartes

L'arc-en-ciel primaire

Les arcs-en-ciel secondaires

II. 2 Optique ondulatoire : modèle de Young et modèle d'Airy

Existence des arcs surnuméraires

Ondes et rayons ; arcs surnuméraires

Rayons et interférences

Ondes et diffraction

Questions fréquentes

Sur quels chapitres porte le sujet de physique X-ENS MP 2008 sur les gouttes d'eau et les arcs-en-ciel ?

Les deux parties du sujet sont-elles indépendantes ?

Quels modèles expliquent la formation de l'arc-en-ciel dans ce sujet ?

La fonction d'Airy intervient-elle dans ce sujet ?

Commentaires• X ENS Physique MP 2008

Commentaires• X ENS Physique MP 2008

Partie I
Gouttes et bulles
