Le sujet suit le fonctionnement d'un appareil photo en sept parties indépendantes, appuyées sur neuf documents courts. Il traite l'optique géométrique de l'objectif, le modèle corpusculaire de la lumière, le capteur, la décharge d'un condensateur dans un flash, un accéléromètre capacitif pour le stabilisateur d'image, le rayonnement dipolaire lié au filtre polarisant et un traitement d'image en Python.
1Partie I : optique de l'appareil photoConditions de Gauss, construction d'images, influence de la focale, téléobjectif, exploitation d'une photo, chemin optique et théorème de Malus.
2Partie II : la lumièreRéglages de l'exposition à partir de documents et décompte de photons avec le modèle corpusculaire.
3Partie III : le capteurFonctionnement d'un capteur CCD, effet photoélectrique et énergie minimale des photons pour le silicium.
4Partie IV : le flashÉnergie stockée dans un condensateur, décharge dans une résistance et puissance reçue par le tube à xénon.
5Partie V : le stabilisateur d'imageOscillateur mécanique dans un référentiel non galiléen, condensateur plan et mesure capacitive d'une accélération.
6Partie VI : le filtre polarisantRayonnement d'un dipôle oscillant et utilisation d'un polariseur pour renforcer le bleu du ciel.

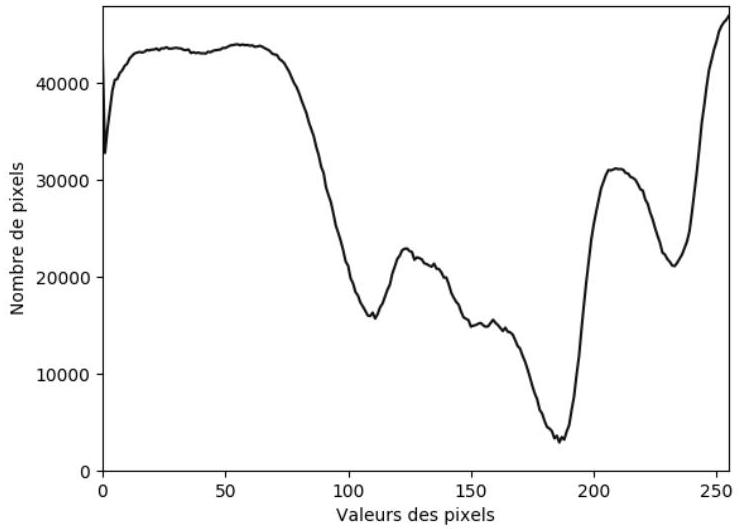

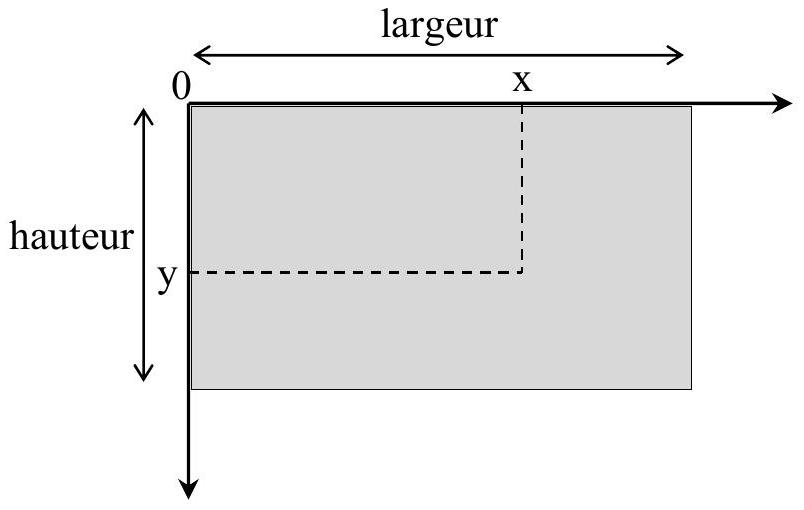

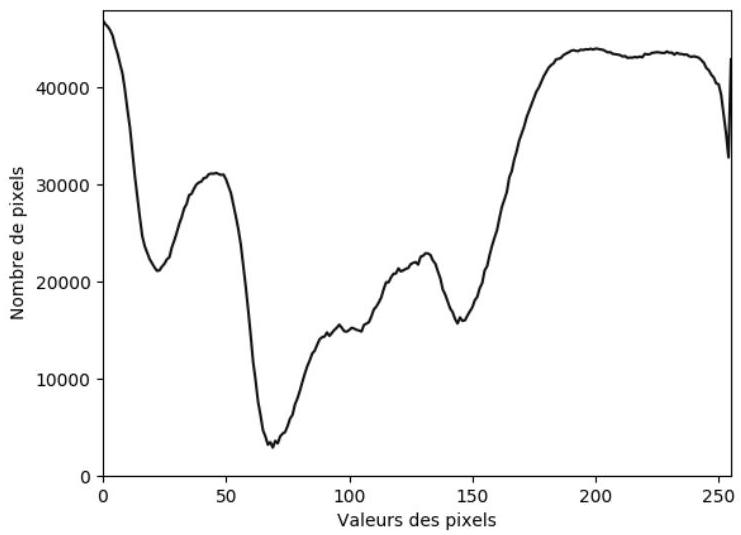

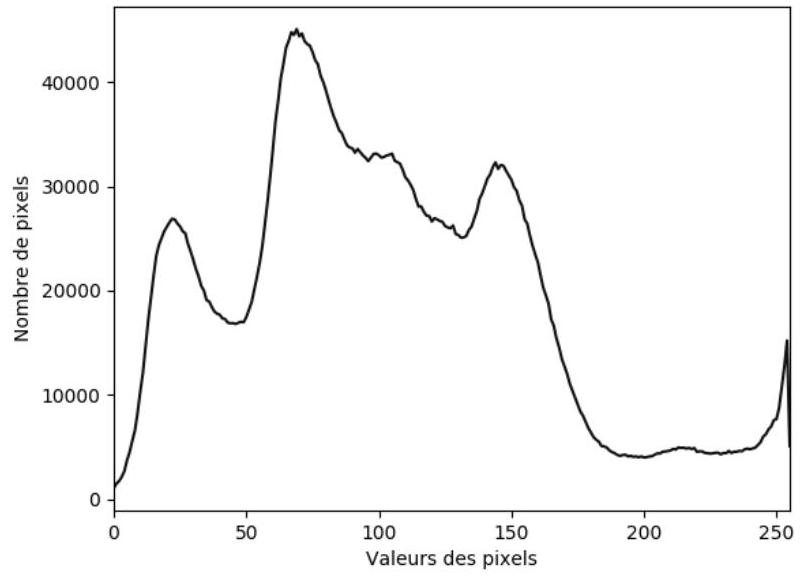

7Partie VII : traitement numérique des imagesManipulation en Python d'une image en niveaux de gris, pixel par pixel.
Accessible. Toutes les parties ont été traitées, ce qui indique au jury que le sujet n'était pas trop long ; chaque partie était progressive et beaucoup de questions relevaient presque du cours.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours, épreuve du 5 mai 2021. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
6 erreurs relevées
Erreurs de signe en optique · Conditions de Gauss incomplètes · Forces d'inertie mal prises en compte
Afficher ou masquer la section
L'énoncé a été assez bien compris et les neuf documents ont été bien exploités dans l'ensemble. Les correcteurs regrettent des réponses floues ou fausses à des questions proches du cours, de nombreuses erreurs de signe en optique et une mauvaise maîtrise des référentiels non galiléens. L'épreuve a néanmoins permis un bon classement et de très bonnes copies ont été lues.
Les erreurs les plus sanctionnées
1
Erreurs de signe en optiqueQ2 à Q7
Une mauvaise algébrisation des grandeurs rend faux les résultats tirés des formules de conjugaison, pourtant données dans l'énoncé ; environ un candidat sur deux se trompe sur une valeur algébrique en Q2.
« Les erreurs de signe dans l'algébrisation des grandeurs sont légion. »
2
Conditions de Gauss incomplètesQ1
Les conditions sont souvent énoncées partiellement, sans le vocabulaire de rayons paraxiaux, et certains les attribuent à la lentille elle-même.
3
Forces d'inertie mal prises en compteQ23, Q24
Plus d'un tiers des candidats se trompe en Q23 ; l'accélération d'entraînement est oubliée ou comptée deux fois, par confusion entre accélération relative et absolue.
« L'accélération d'entraînement est soit oubliée soit mise deux fois ! »
4
Énergie du photon et du condensateurQ13, Q19
La relation E = hν n'est pas toujours connue et l'expression de l'énergie stockée dans un condensateur est parfois fausse.
5
Accéléromètre étudié à la résonanceQ25
Beaucoup se placent à la résonance au lieu de se placer à basse fréquence pour exploiter l'oscillateur comme capteur.
6
Théorème de Gauss intégral au lieu de la forme localeQ27, Q29
La forme locale donnait immédiatement le champ ; il fallait aussi noter que le champ est nul en x = 0. La capacité et son unité, le farad, sont parfois mal connues.
Ce qui a été bien réussi
Le tracé des rayons pour construire une image est en général correct (Q2 a).
Les documents de la partie II sont bien exploités (Q12) et la question culturelle Q15 reçoit souvent de bonnes réponses.
Les symétries et invariances sont bien exploitées (Q27 a) et le principe de superposition bien appliqué (Q28 a).
La partie VI est plutôt bien faite, avec des questions de cours bien maîtrisées (Q33 à Q35).
La partie d'informatique était relativement facile et a donné de nombreuses réponses correctes.
Conseils du jury
Vérifier l'homogénéité des résultats : une erreur de dimension se propage aux questions suivantes.
Lire les questions avec attention, répondre avec les paramètres imposés et exploiter les figures et les listings.
Donner suite au mot « commenter » par un vrai commentaire.
Ne pas retrouver une formule donnée par l'énoncé de façon malhonnête.
Soigner la présentation, limiter les abréviations et écrire avec une encre suffisamment foncée, les copies étant dématérialisées.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Corrigé détaillé
42 questions
Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.
Afficher ou masquer la section
42 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.
Le sujet suit le fonctionnement d'un appareil photo en sept parties indépendantes, appuyées sur neuf documents courts. Il traite l'optique géométrique de l'objectif, le modèle corpusculaire de la lumière, le capteur, la décharge d'un condensateur dans un flash, un accéléromètre capacitif pour le stabilisateur d'image, le rayonnement dipolaire lié au filtre polarisant et un traitement d'image en Python.
N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
RAPPEL DES CONSIGNES
Utiliser uniquement un stylo noir ou bleu foncé non effaçable pour la rédaction de votre composition ; d'autres couleurs, excepté le vert, peuvent être utilisées, mais exclusivement pour les schémas et la mise en évidence des résultats.
Ne pas utiliser de correcteur.
Écrire le mot FIN à la fin de votre composition.
Les calculatrices sont interdites.
Le sujet est composé de sept parties indépendantes.
Les portions de texte en italique donnent des informations générales et apportent des éclairages historiques permettant de donner une cohérence au sujet. Leur lecture n'est pas indispensable pour répondre aux questions posées.
Les données, approximations et formules mathématiques utiles sont disponibles en fin de sujet page 18 ou dans l'énoncé.
Les résultats numériques attendus devront être fournis avec une précision suffisante pour pouvoir être interprétés.
Le sujet comporte neuf documents apportant des informations sur différents aspects du thème abordé dans le sujet ou sur les systèmes étudiés dans chaque partie. Ils peuvent être utilisés pour apporter un commentaire; lorsqu'ils sont indispensables pour répondre à une question, cela est indiqué dans le texte de la question.
Une brève histoire de la photographie
Les images sont omniprésentes dans l'environnement et il peut sembler qu'elles l'ont toujours été. C'est pourtant loin d'être le cas. Longtemps le dessin et la peinture furent les seuls moyens utilisés pour représenter la réalité sur un support à deux dimensions et ce n'est qu'au XIXe siècle qu'un procédé technique permit de " capturer " des images.
Partie I - Optique de l'appareil photo
La date conventionnelle de l'invention de la photographie a été fixée au 7 janvier 1839, date à laquelle Arago présenta à l'Académie des Sciences l'invention de Daguerre : le daguerréotype. Mais l'histoire de la photographie commence bien avant notamment avec la camera obscura (chambre noire) qui est utilisée dès le XVI ^e siècle pour des travaux topographiques. Les historiens de l'art ont également montré qu'elle était utilisée par des peintres, comme Vermeer ou les frères Van Eyck.
Le fonctionnement de cet ancêtre de l'appareil photo repose sur les propriétés des lentilles.
I. 1 - Objet et image
On modélise un appareil photo (figure 1) par l'association d'une lentille mince ( L ) de focale f^′ = OF^′^– appelée " objectif ", d'un capteur (C) sur lequel on souhaite récupérer l'image et d'un diaphragme (D) placé devant la lentille.

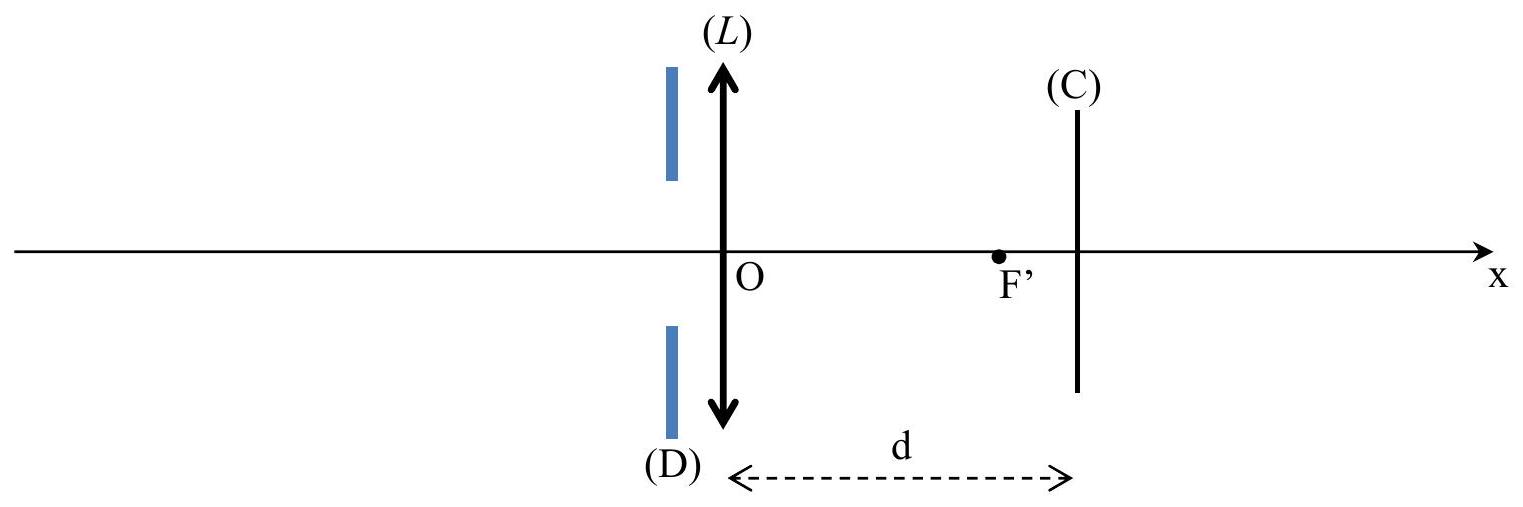

Figure 1 - Modélisation d'un appareil photo
La distance d entre la lentille ( L ) et le capteur ( C ) est réglable, grâce à un mécanisme lié à l'objectif ; elle est comprise entre d_(min) et d_(max).
À l'aide de cet appareil, on souhaite former sur le capteur l'image d'un arbre de hauteur h situé à une distance L devant l'objectif.
Q1. a) La lentille mince est utilisée dans les " conditions de Gauss ". Préciser en quoi elles consistent.
b) Quelle partie de l'appareil permet d'assurer que ces conditions sont remplies?
Q2. a) Faire un schéma soigné de la situation en notant AB l'objet et A^′ B^′ son image sur le capteur (A est sur l'axe et AB appartient à un plan orthogonal à l'axe). Positionner les foyers principaux et tracer au moins deux rayons lumineux issus de B pour justifier la position de l'image A^′ B^′.
b) Exprimer la taille A^′ B^′ de l'image de l'arbre sur le capteur en fonction de h, f^′ et L. Calculer cette taille avec f^′ = 50 mm, h = 5 m et L = 20 m.
Rappel : l'objet AB et l'image A^′ B^′ donnée par la lentille mince de centre O et de foyers principaux F (objet) et F^′ (image) dans les conditions de Gauss sont liés par les relations :
Q3. a) Quelle est la valeur de d lorsque l'objet est à l'infini?
b) Montrer qu'il existe une distance limite notée L_(min) en dessous de laquelle il ne sera pas possible d'obtenir une image sur le capteur, alors que ce serait toujours possible pour des valeurs supérieures à L_(min).
c) Exprimer L_(min) en fonction de f^′ et d_(max).
d) Calculer L_(min) pour f^′ = 50 mm et d_(max) = 55 mm.
I. 2 - Influence de la focale
On souhaite obtenir une image de l'arbre sur le capteur plus grande sans changer de place (donc en gardant la même valeur pour L). On change donc l'objectif et on le remplace par un objectif de focale f_1^′ = 100 mm. La distance d est toujours réglable mais les valeurs d_(min) et d_(max) sont différentes des valeurs de Q3.
Q4. a) Quelle sera la taille de l'image de l'arbre sur le capteur?
b) Si on suppose que le capteur a pour dimensions : 24 mm × 36 mm, sera-t-il possible de voir l'arbre en entier sur la photo obtenue?
Remarque : pour Q5 et Q6, des approximations justifiées seront à faire.
Q5. L'objectif utilisé est appelé " téléobjectif " ou " objectif de longue focale ". Sur un site internet dédié à la photographie, on peut lire que ce genre d'objectif " rapproche les objets ". Commenter cette phrase en indiquant la part de vérité ou d'inexactitude qu'elle contient. Un raisonnement et un calcul numérique sont attendus (en utilisant une approximation justifiée).
On souhaite maintenant réaliser un téléobjectif en utilisant deux lentilles: une lentille ( L_1 ) convergente et une lentille ( L_2 ) divergente, séparées par une distance e. La distance L entre ( L_1 ) et l'arbre n'a pas changé.
Q6. La lentille ( L_1 ), de focale f_1^′, donne de l'arbre AB une image intermédiaire A_1 B_1 qui joue le rôle d'objet pour la lentille ( L_2 ), de focale f_2^′, qui en donne une image finale A^′ B^′.
a) Exprimer la distance O_2 A_1^– en fonction de f_1^′ et e (en utilisant une approximation justifiée).
b) L'image A ' B ' doit être réelle. En déduire que la distance e entre les centres des deux lentilles doit être située dans une plage de valeurs bien précise. Exprimer cette condition sur e sous la forme d'une double inégalité sur e, f_1^′ et f_2^′ (en utilisant une approximation justifiée).
c) Vérifier que cette condition est réalisée avec f_1^′ = 10 cm, f_2^′ = − 5 cm et e = 8 cm.
Q7. Avec les valeurs numériques de Q6c :
a) Calculer la distance d ,
b) Calculer la taille de l'image A^′ B^′ de l'arbre sur le capteur.
c) Indiquer si ce téléobjectif est équivalent à l'objectif de Q4.
I. 3 - Exploitation d'une photo
Les tailles des capteurs dont sont équipés les appareils numériques actuels sont variables, comme l'indique le document 1.
Document 1 - Exemples de capteurs d'appareils photo numériques
Standard Diagonale
Dimensions
Exemples
7, 18 mm
4, 29 × 5, 76 mm
Panasonic TZ6
7, 7 mm
4, 62 × 6, 16 mm
Nikon P90, Canon 110 IS
8 mm
4, 8 × 6, 4 mm
Fuji F70EXR
9, 5 mm
5, 7 × 7, 6 mm
Canon G10
10 mm
6 × 8 mm
Fuji S200EXR
21, 6 mm
13 × 17, 3 mm
reflex 4/3 et hybrides Micro 4/3
24, 8 mm
13, 8 × 20, 7 mm (Sigma)
APS à à
a 28, 4 mm15, 8 × 23, 6 mm (Nikon,
reflex amateurs Sony)
24 × 36
43, 3 mm
24 × 36 mm
Nikon D700, Sony Alpha 900
Source : Wikipedia
La photo ci-dessous a été prise avec un appareil photo numérique de type " Canon G10 ". Les informations relatives à la photo sont consignées dans le document 2 .
Il s'agit d'une photo prise dans la baie du Mont Saint-Michel (au point B sur la carte satellite du document 3). La distance BC vaut 1, 46 km.
Q8. À partir de la photo obtenue et des documents 1, 2 et 3, déterminer la hauteur du Mont SaintMichel (flèche comprise) en indiquant les hypothèses posées, la modélisation du problème (par exemple par un schéma légendé) et les calculs effectués.
I. 4 - Comment expliquer les propriétés des lentilles?
Les propriétés optiques des lentilles viennent de leur forme géométrique.
Pour en proposer une explication, on considère une lentille plan-convexe (figure 2) constituée d'un verre d'indice n . L'indice de l'air ambiant est égal à 1 .
La partie sphérique de la lentille est une portion de sphère de centre C et de rayon R = CB. L'épaisseur de la lentille au centre est e = OS.
On considère un rayon incident parallèle à l'axe optique, à une distance h de celui-ci. Ce rayon pénètre dans la lentille en A et est réfracté en B . On note i et r les angles incident et réfracté, comptés par rapport à la normale (CB). Le rayon émergent de la lentille coupe l'axe optique en F^′. On note K le projeté orthogonal de B sur l'axe optique.

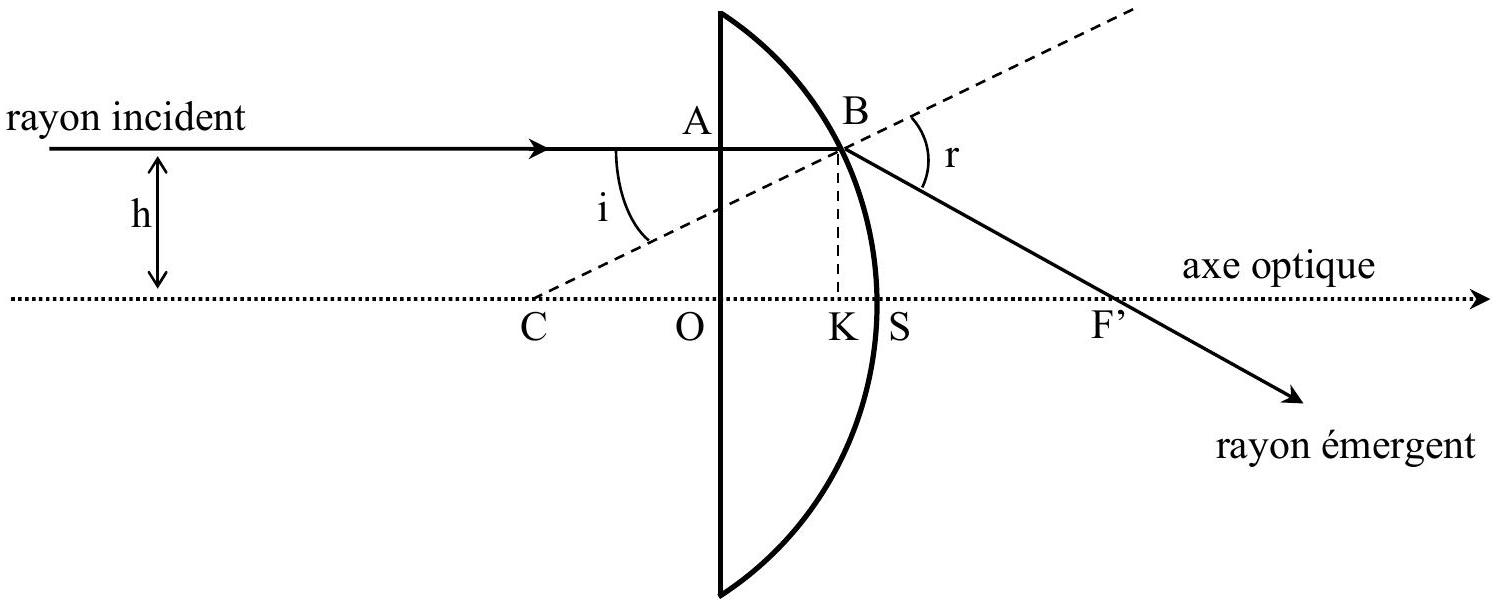

Figure 2 - Lentille plan-convexe
Q9. a) Écrire la loi de la réfraction en B.
b) Montrer que la distance OF^′ peut se mettre sous la forme :
Q10. a) La lentille constitue-t-elle un système rigoureusement stigmatique ?
b) Si on considère une lentille mince (e faible devant R ) et des rayons paraxiaux, peut-on dire que le système est approximativement stigmatique ? Justifier.
c) Dans le cas de la lentille mince, donner une expression approchée de la distance OF^′.
Q11. On suppose que cette lentille possède les propriétés des lentilles minces utilisées dans les conditions de Gauss, que F^′ est son foyer principal image et O est son centre optique. On considère le rayon qui coïncide avec l'axe et qui n'est donc pas dévié par la lentille.
a) Exprimer le chemin optique (OSF') en fonction de e, n et r .
b) En justifiant par un théorème (à citer), quelle relation existe-t-il entre le chemin optique (ABF') et le chemin optique (OSF') ?
Partie II - La lumière
Le contrôle de la lumière qui pénètre dans l'appareil photo est essentiel, qu'il soit argentique ou numérique.
II. 1 - Réglage de différents paramètres lors d'une prise de vue
Le document 4 indique les différents réglages en mode manuel (en mode automatique, les réglages sont déjà faits par défaut) pour obtenir une bonne exposition.
Document 4 - Réglages de l'exposition d'une photo
L'exposition est un paramètre technique important pour la réussite d'une photo. Elle caractérise en quelque sorte l'action de la lumière sur le capteur. Si l'exposition est trop faible, l'image obtenue sera sombre (sous-exposée) ; à l'inverse, une surexposition produira une image trop claire.
L'exposition est choisie en fonction de la scène à photographier (intérieur, extérieur, etc.) et peut être contrôlée par trois paramètres.
La sensibilité ISO correspond à la sensibilité à la lumière du capteur (ou de la pellicule); elle varie en général entre 100 (faible sensibilité) et 3200 (grande sensibilité). Une sensibilité deux fois plus grande correspond donc à un capteur deux fois plus sensible. Il est préférable d'utiliser une sensibilité faible car les hautes sensibilités augmentent le bruit, ce qui détériore le résultat.
La vitesse d'obturation représente la durée pendant laquelle l'obturateur reste ouvert. Elle est en général comprise entre 1 s et 1/250 s. Une faible vitesse peut entrainer des phénomènes de " bougé " si la scène est en mouvement.

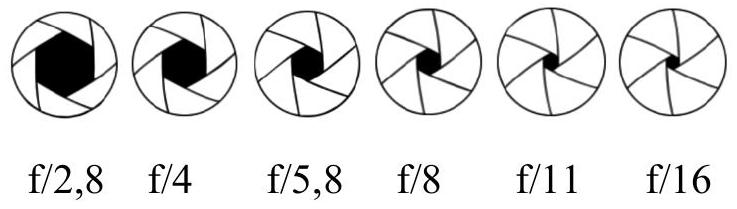

L'ouverture du diaphragme correspond à la taille du disque qui laisse passer la lumière quand l'obturateur est ouvert. Elle est indiquée par une notation f/x, où x est appelé " nombre d'ouverture ". Voici quelques valeurs de l'ouverture :
Lorsqu'on passe d'une valeur à l'autre (de la gauche vers la droite) on divise par 2 la surface d'ouverture du diaphragme. L'ouverture modifie également la profondeur de champ : une plus faible ouverture permet d'obtenir une plus grande profondeur de champ.

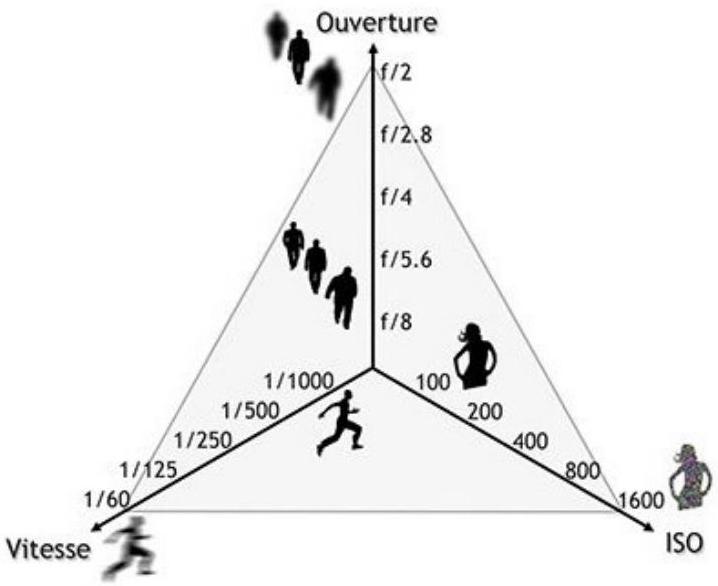

On résume souvent l'exposition d'une photo par le " triangle d'exposition " :
L'exposition est représentée par la surface du triangle.
Q12. Un photographe amateur effectue une prise de vue (un portrait d'une personne immobile) en extérieur avec les réglages suivants : (ISO : 100/ vitesse : 1/250 s/ ouverture : f/8 ). Il l'estime correctement exposée et souhaite en effectuer une autre avec la même exposition, en conservant la même sensibilité, mais avec une ouverture f/4. Répondre aux questions suivantes en justifiant les réponses à l'aide des documents 4 et 5 .
a) Quelle vitesse d'obturation doit-il choisir ?
b) Ce nouveau réglage va-t-il permettre d'augmenter ou diminuer la profondeur de champ ?
c) Si la personne bouge un peu durant la prise de vue, y a-t-il un risque plus grand, en comparaison avec la première photographie, que l'image obtenue soit floue?
II. 2 - Modèle corpusculaire
Une composante monochromatique de fréquence v de la lumière peut être modélisée également par un flux de photons se déplaçant avec une célérité c.
Q13. Donner l'expression de l'énergie de chacun de ces photons en précisant la signification et les unités des termes utilisés.
Donnée : une ouverture f/8 correspond à un diamètre d'ouverture (sensiblement circulaire) du diaphragme de 5 mm dans les conditions de cette prise de vue.
Q14. Si on considère une prise de vue avec les réglages (ISO: 100 ; vitesse: 1/500 s; ouverture : f/8), estimer le nombre de photons qui pénètrent dans l'appareil durant l'ouverture de l'obturateur si on considère un éclairement solaire moyen de 700 W ⋅ m^(− 2). Pour cette question, on admet qu'il est équivalent de considérer que la lumière solaire est monochromatique, de fréquence v = 5, 0 ⋅ 10^(14) Hz.
Partie III - Le capteur
La date admise pour l'invention de la photographie correspond au moment où l'image a pu être "capturée". Cela fût possible en utilisant un procédé analogique, une réaction chimique déclenchée par la lumière, dès le début du XIX ^e siècle. Il faudra attendre 1970 pour voir apparaître les premiers capteurs numériques dont le principe de fonctionnement est décrit dans le document 6.
Document 6 - Fonctionnement d'un capteur CCD

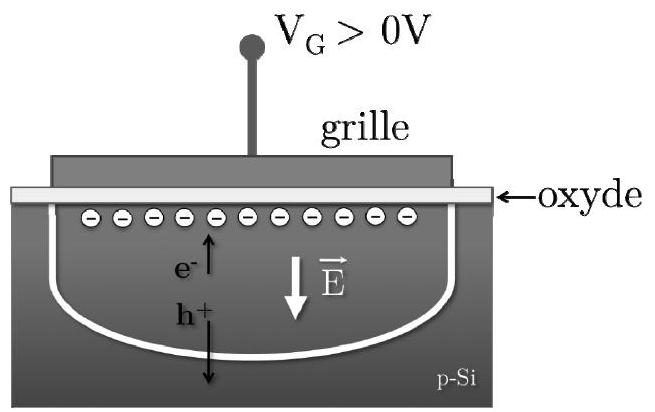

Un capteur est construit sur un substrat de silicium et chaque photo-site (ou pixel) est délimité par une fine électrode métallique appelée " grille ". Chaque photon qui arrive sur un photo-site crée une paire électron-trou et l'électron est " piégé " si on applique une tension positive (V_G) entre la grille et le silicium. Chaque photo-site peut donc être modélisé comme un condensateur qui se charge au cours du temps sous l'effet de l'éclairement, la charge étant proportionnelle à l'intensité lumineuse reçue. À la fin de la durée d'exposition du capteur (appelée " durée d'intégration ") la charge de chaque photo-site est convertie en tension et le photo-site est remis à zéro.
Source: Contribution au développement d'une technologie d'intégration tridimensionnelle pour les capteurs d'images CMOS à pixels actifs, Perceval Coudrain (2009, Thèse de doctorat, Université de Toulouse)
Q15. Sous quel nom est connu le phénomène selon lequel un photon peut " arracher " un électron à un métal ? Citer le nom du physicien qui en proposa une interprétation en 1905.
Q16. Ce phénomène ne peut avoir lieu que si le photon possède une énergie minimale, liée au matériau du support. Pour le silicium, cette énergie minimale est de 1, 12eV. Montrer que cette valeur est compatible avec la photographie en lumière visible.
Partie IV - Le flash
Pour effectuer des prises de vues en faible luminosité, il est possible d'utiliser un système complémentaire externe qui apporte de la lumière : le flash. Cette idée n'est pas récente puisque dès la fin du XIX ^e siècle les photographes l'utilisaient. On obtenait alors une lumière intense en faisant bruler un ruban de magnésium ; mais ce système n'était guère pratique et parfois même dangereux. La première ampoule flash électrique fut inventée en 1925.
IV. 1 - Utilisation d'un flash
Le document 7 indique quelques caractéristiques d'un flash ainsi que ses conditions d'utilisation.
Document 7 - Le flash
Un flash donne un éclair d'une puissance connue, en fonction de ses caractéristiques de conception. Pour faire varier l'éclairement (lumière reçue par l'objet), ce n'est pas l'intensité de l'éclair qui varie mais sa durée. Pour obtenir un éclairement moins important (ou un flash moins puissant), la durée de l'éclair du flash est réduite par le flash lui-même et inversement. Par exemple, alors qu'un flash à pleine puissance M1/1 émet un éclair d'une durée de 1/880 s, un flash à puissance réduite M1/8 émet un éclair d'une durée de 1/5000 s.
La puissance d'un flash est indiquée par son Nombre Guide (NG). Plus ce nombre est important, plus le flash est puissant. Les flashs intégrés sur les Reflex ont généralement un nombre guide d'environ 10-12. Ce nombre guide permet d'estimer la portée du flash, exprimée en mètre :
portée = (NG × facteur de sensibilité)/(nombre d'ouverture)
avec les facteurs de sensibilité suivants :
Sensibilité (ISO)
100
200
400
800
1600
Facteur de sensibilité
1
1,4
2
2,8
4
Source : www.police-scientifique.com
On rappelle que si on note l'ouverture f/x, alors x représente le nombre d'ouverture.
Q17. Un flash avec un nombre guide de 12 est utilisé pour prendre une photo avec une sensibilité de 400 ISO et une ouverture f/11. Quelle est la portée de ce flash (ordre de grandeur) ?
Q18. Pour expliquer le fait que le flash a une portée limitée, deux interprétations sont proposées :
la première interprétation serait que la portée du flash est liée à la distance que la lumière parcourt durant l'ouverture de l'obturateur ;
la seconde est liée au fait que le flux lumineux, issu du flash et reçu par un objet situé à une distance d du flash, est une fonction décroissante de d .
Une de ces deux propositions est correcte et l'autre inexacte. Indiquer la bonne interprétation. Expliquer en quoi l'autre est inexacte en posant des hypothèses raisonnées et en effectuant des calculs d'ordres de grandeurs. Le document 7 pourra être utilisé pour justifier ou infirmer une des interprétations.
IV. 2 - Principe de fonctionnement d'un flash
En simplifiant de façon importante, un flash se compose d'une pile (f.e.m. de 9 V ) qui charge un condensateur dont la capacité vaut C = 200μ F. Quand celui-ci est chargé, une diode s'allume, indiquant que le flash est prêt à être utilisé. Lors du déclenchement de l'obturateur, le condensateur se décharge dans un tube contenant du xénon sous faible pression, ce qui provoque l'émission d'un éclair de courte durée.
Q19. L'énergie stockée dans le condensateur doit être de l'ordre de 10 J . En déduire la tension U_0 sous laquelle il faut le charger. Commenter cette valeur.
Q20. Le condensateur, initialement chargé et présentant une tension U_0 à ses bornes, se décharge dans le tube à xénon qu'on modélise par une résistance R = 1Ω.
a) Faire un schéma du circuit électrique dans lequel s'insèrent le condensateur et le tube lors de la décharge. Établir l'équation différentielle que vérifie la tension u(t) aux bornes du condensateur au cours de sa décharge.
b) Établir l'expression de la puissance p(t) instantanée reçue par le tube au cours de sa décharge en fonction du temps.
c) Tracer l'allure de la courbe p(t).
Q21. La durée de l'éclair produit par la décharge du condensateur est de l'ordre de 1/200 s. Quelle fraction de l'énergie totale est reçue par le tube pendant cette durée ?
Partie V - Le stabilisateur d'image
Un des problèmes récurrents et que connaissent tous les photographes, professionnels ou amateurs, est le "bougé" qui se produit lorsqu'une photographie est prise alors que le photographe est en mouvement. Le résultat est une image floue. Une des possibilités pour éviter ce phénomène consiste à augmenter la vitesse (diminuer la durée d'exposition) ce qui n'est pas toujours possible.
Le premier système stabilisateur d'image a été inventé par Garett Brown en 1972 et ne s'appliquait qu'aux caméras. Il était donc destiné aux professionnels du cinéma. Å partir des années 2000, différents systèmes furent adaptés aux appareils photos.
Cette partie s'intéresse au fonctionnement d'un appareil capable de mesurer les mouvements que le photographe communique (volontairement ou non) au boîtier de l'appareil photo lors d'une prise de vue.
V. 1 - Étude d'un oscillateur mécanique

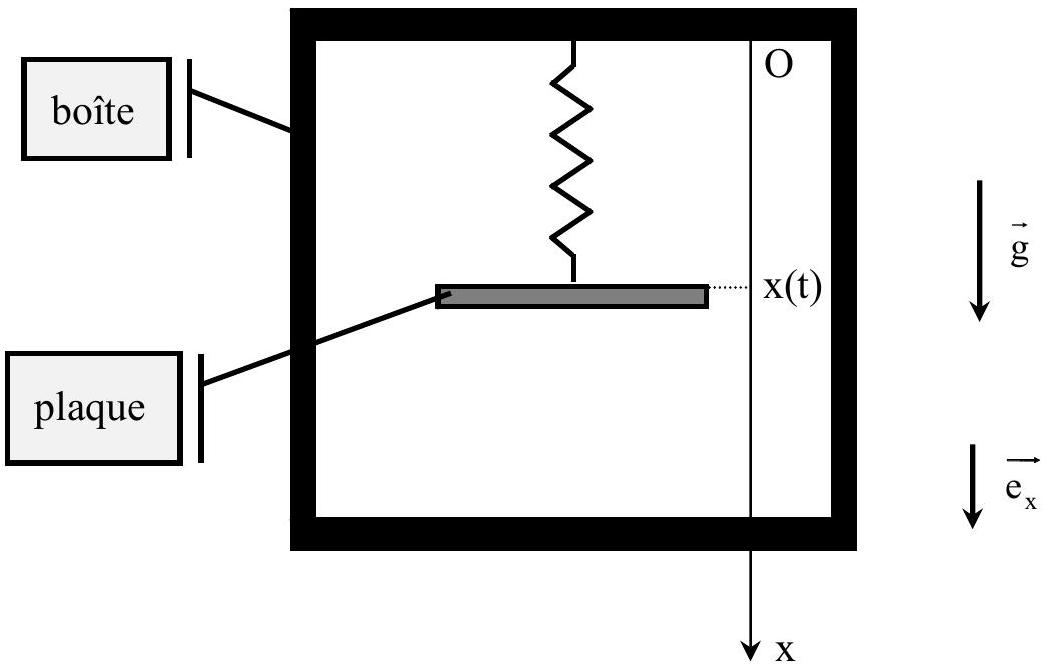

On considère un oscillateur mécanique (figure 3) constitué d'un ressort de raideur k et de longueur à vide ℓ_0 dont l'extrémité supérieure est fixée sur la face supérieure horizontale d'une boîte. À l'extrémité inférieure du ressort est accrochée une plaque de masse m.
Ce système peut constituer un accéléromètre. Il pourra donc mesurer les accélérations de la boîte (qui modélise un appareil photo par exemple). On négligera d'éventuels mouvements autres que celui de translation verticale.
On supposera le référentiel terrestre galiléen et on note g la norme de l'accélération de la pesanteur.
Figure 3 - Schéma simplifié d'un accéléromètre
Q22. En supposant que la boîte et la plaque sont immobiles, exprimer la longueur xeq du ressort à la position d'équilibre dans ces conditions, en fonction de m, g, k et ℓ_0.
Par la suite, on étudie le mouvement de la plaque par rapport à la boîte dans le cas où celle-ci est elle-même en mouvement par rapport au référentiel terrestre. On note a⃗ = a(t)e_x^(→−) l'accélération de la boîte par rapport au sol (lié au référentiel terrestre).
On note alors x(t) la position instantanée de la plaque comptée par rapport à O , dans le référentiel lié à la boîte.
Au cours de son mouvement dans la boîte, la plaque est soumise également à des frottements visqueux, modélisables par une force f⃗ = − αv⃗, où v⃗ = (dx)/(dt)e_x^(→−) est la vitesse de la plaque par rapport à la boîte et α un coefficient strictement positif.
Q23. a) La boîte constitue-t-elle un référentiel galiléen ?
b) Écrire la deuxième loi de Newton appliquée à la masse dans le référentiel de la boîte.
Q24. Montrer que x(t) obéit à une équation différentielle du type (d^2 x)/(dt^2) + (ω_0)/Q(dx)/(dt) + ω_0^2 x = f(t) où f(t) est une fonction du temps avec ω_0 = √(k/m), Q = 1/α√(k ⋅ m) et f(t) à exprimer.
On considère que la boîte est soumise à une accélération sinusoïdale a(t) = A_m cos(ωt) d'amplitude A_m, de pulsation ω et de fréquence f = ω/(2π). On admet avoir atteint le régime sinusoïdal forcé et que le déplacement par rapport à la position d'équilibre est de la forme X(t) = x(t) − x_(eq) = Re{X_m exp(j(ωt + φ))} avec j^2 = − 1.X_m est un réel positif ou nul.
On montre alors que X_m vaut : (A_m)/(√((ω^2 − ω_0)^2 + ((ω_0 ω)/Q)^2)).
Q25. a) Montrer qu'il existe un domaine de fréquences pour lesquelles la réponse X(t) est proportionnelle à l'accélération a(t).
b) Établir la relation entre X(t) et a(t) en fonction de k et m dans ce domaine de fréquences.
Q26. Le document 8 est une synthèse de l'analyse spectrale du tremblement de la main (pour un être humain) ainsi que de ses origines. Il représente la répartition fréquentielle de l'amplitude des mouvements. L'unité de l'axe des ordonnées n'a pas d'importance pour la compréhension du graphique.
Pour un accéléromètre fonctionnant selon le principe décrit dans cette sous-partie V.1, on suppose que Q = 5 et ω_0 = 5 ⋅ 10^3 rad ⋅ s^(− 1). À l'aide de ces valeurs et du document, indiquer si la condition évoquée en Q25 est remplie pour cet accéléromètre.

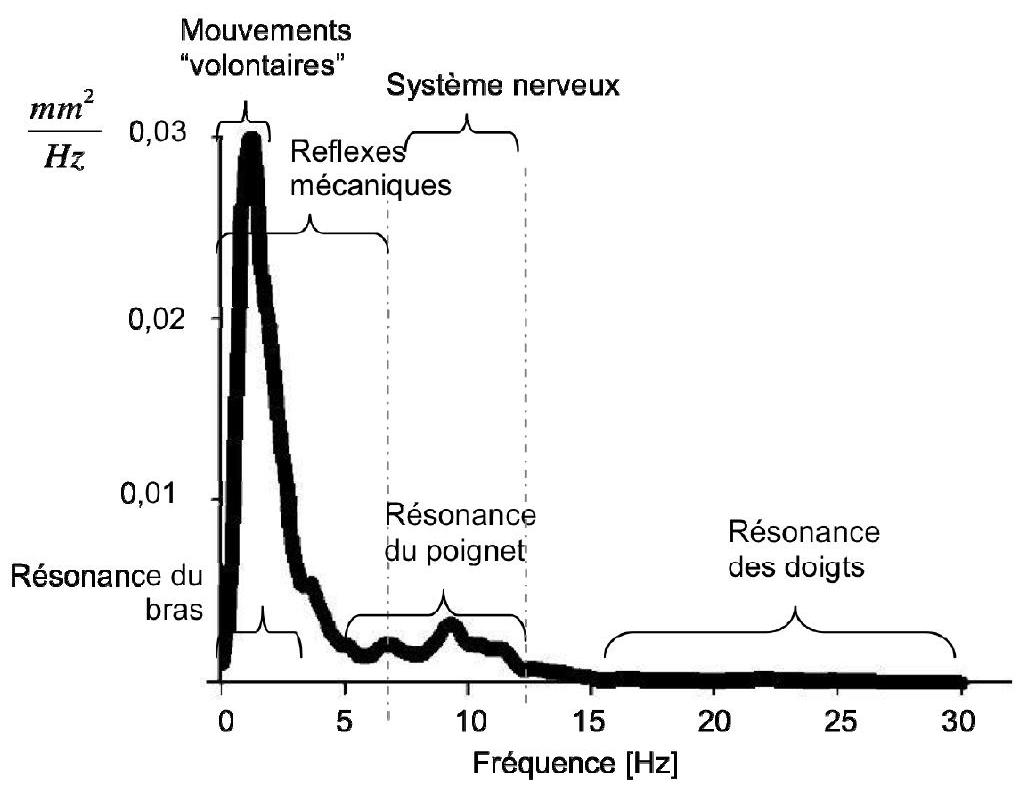

Document 8 - Analyse spectrale du tremblement humain
Source : Contribution à des architectures de stabilisation d'images basées sur la perception visuelle et la physiologie du tremblement humain, Fabien Gavant (2012, Thèse de doctorat, Université de Grenoble)
V. 2 - Étude d'un condensateur plan
Comme la réponse obtenue en Q25 montre qu'il est possible de mesurer l'accélération de la boîte en mesurant directement le mouvement X(t) de la plaque, on se propose d'effectuer cette mesure par une méthode électrostatique.
Q27. On considère un plan infini (assimilé au plan yOz) uniformément chargé en surface, avec une densité surfacique positive de charges notée σ (figure 4). On cherche à déterminer le champ électrostatique engendré par ce plan dans tout l'espace.

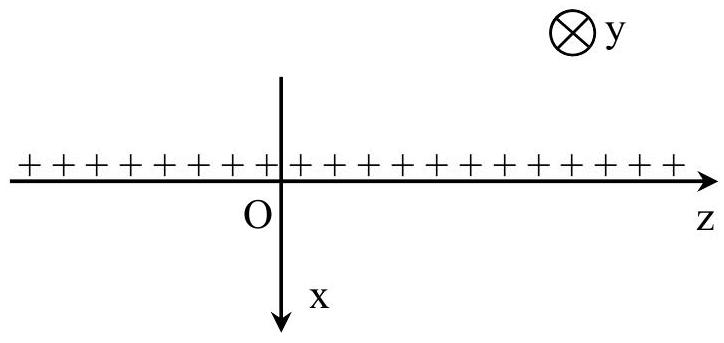

Figure 4 - Plan infini chargé
a) Déterminer le sens et la direction du champ électrostatique en un point M de coordonnées cartésiennes ( x, y, z ). De quelle variable ( x, y ou z ) peut dépendre ce champ ?
b) En utilisant le théorème de Gauss, donner l'expression du champ électrostatique E⃗(M) en fonction de σ, de la constante ε_0 et d'un vecteur unitaire à préciser.
Q28. On modélise à présent un condensateur par deux plans infinis uniformément chargés : le plan A d'équation x = 0 porte une densité surfacique de charges + σ et le plan B d'équation x = e porte une densité surfacique de charge − σ, σ et e étant des constantes positives.
a) À partir du résultat de Q27, déterminer l'expression du champ électrostatique E⃗ qui existe entre les plaques en fonction de σ et de la constante ε_0. Que peut-on dire du champ électrostatique à l'extérieur des plaques?
b) Établir l'expression de la différence de potentiel U_(AB) = V_A − V_B en fonction de de σ, e et de la constante ε_0.
Q29. On considère à présent un condensateur réel (figure 5), constitué de deux plaques identiques de surface S placées parallèlement l'une à l'autre et séparées par une distance e. Elles portent des charges égales en valeur absolue et opposées en signe. La différence de potentiel entre ces plaques est notée U. La distance e étant faible au regard de la taille des plaques, on peut supposer que le champ électrostatique entre les plaques est le même que celui engendré par deux plans infinis portant des densités surfaciques de charges équivalentes.
Figure 5 - Condensateur réel
a) Définir la capacité C de ce condensateur. Donner son expression en fonction de S , e et ε_0.
b) Avec quelle unité exprime-t-on la capacité d'un condensateur?
V. 3 - Application à la mesure d'une accélération
On envisage d'utiliser les résultats des sous-parties V. 1 et V. 2 pour mesurer une accélération. On réalise donc un système tel que la plaque de la sous-partie V. 1 soit une armature mobile d'un condensateur, l'autre armature étant fixe par rapport au boîtier. On mesure la position de l'armature mobile par la grandeur x(t). Quand x(t) = x_(eq), la distance entre les deux armatures est e.

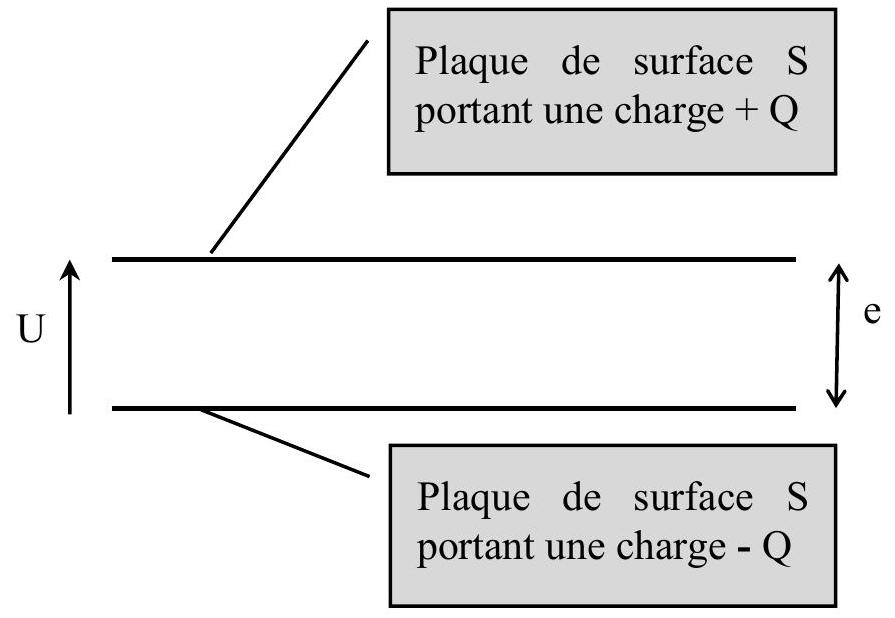

L'armature fixe porte une charge + Q et l'autre armature porte une charge − Q. On note U la différence de potentiel entre les armatures.
Q30. Établir l'expression de la tension U en fonction de Q, S, e, X(t) = x(t) − x_(eq) et ε_0. En déduire que la mesure de U permet d'avoir accès à l'accélération a(t) que subit le boîtier par rapport au sol.
Partie VI - Le filtre polarisant
Un filtre polarisant est un accessoire qui se fixe devant l'objectif. On admet qu'il se comporte comme les polariseurs utilisés en travaux pratiques de physique: il permet de polariser rectilignement la lumière qui le traverse. On appelle " axe du polariseur " ou " direction de polarisation " la direction de polarisation du champ électrique de l'onde électromagnétique transmise par le polariseur.
Le champ électrique émergent est la projection sur l'axe de polarisation du champ électrique incident. La rotation du filtre sur lui-même permet de choisir la direction de la polarisation de la lumière filtrée. Le document 9, décrit les effets qu'on peut obtenir avec un filtre polarisant.
Document 9 - Utilisation d'un filtre polarisant
Le filtre polarisant est l'un des accessoires préférés des amateurs de photographie, en particulier de ceux qui pratiquent la photo de paysages. Les effets obtenus avec ce type de filtre sont impossibles à obtenir avec un logiciel de retouche. Deux effets sont particulièrement appréciés :
le filtre polarisant permet d'atténuer voire de supprimer les reflets sur toutes les surfaces (eau, verre) sauf sur les parties métalliques brillantes. Il suffit de faire tourner le filtre polarisant jusqu'à disparition des reflets ;
il permet également d'augmenter la saturation de bleu du ciel. La couleur du ciel est donc d'un bleu plus renforcé. Pour obtenir un effet maximal, le photographe doit se trouver à 90^∘ par rapport à la direction des rayons du soleil.
Par contre le filtre polarisant fait perdre de la lumière. Il faut donc en tenir compte pour le réglage de l'exposition.
Source : d'après apprendre-la-photo.fr
On cherche à expliquer les effets obtenus en photographie avec l'utilisation de ce type de filtre.
VI. 1 - Rayonnement d'un dipôle oscillant
Un dipôle oscillant peut être considéré comme étant constitué de deux charges :
une fixe placée en un point A et de charge - q ,
une mobile placée en B et de charge + q,
les charges étant constantes.
La distance AB = d représente la taille du dipôle.
Q31. a) Définir le moment dipolaire associé à ce doublet de charges. Avec quelle unité s'exprime-t-il dans le Système International ?
b) À l'échelle microscopique, les atomes et certaines molécules peuvent être considérés comme des dipôles. Donner l'ordre de grandeur de leur moment dipolaire.

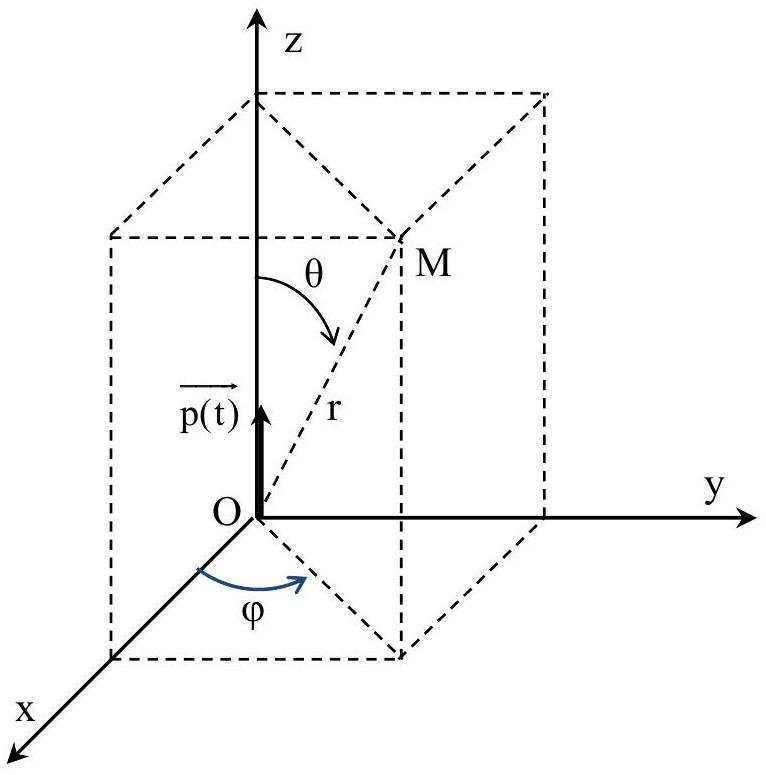

Figure 6 - Coordonnées sphériques d'un point M
On considère à présent ce dipôle oscillant harmonique placé à l'origine O d'un repère ( O, x, y, z ) et dont le moment dipolaire est donné par la formule p(t)^(→−) = p_0 cos(ωt)e_z→ avec p_0 = q ⋅ d_(max).
Le repère est associé à la base cartésienne ( e_x→, e_y→, e_z→ ).
On étudie le rayonnement de ce dipôle oscillant en un point M de l'espace repéré (figure 6) par ses coordonnées sphériques ( r, θ, φ ) .
Q32. On étudie le rayonnement de ce dipôle dans la zone de rayonnement, en se plaçant dans l'approximation dipolaire et dans le cadre d'une hypothèse non relativiste.
Traduire ces approximations par trois inégalités reliant trois échelles de longueurs pertinentes en les justifiant.
Ces approximations étant vérifiées, on étudie l'onde électromagnétique rayonnée par le dipôle ; les champs électrique et magnétique en M sont donnés par les formules :
L'onde électromagnétique a localement la structure d'une onde plane progressive harmonique de pulsation ω. On pose k→ = ke_r avec k = ω/c.
Q33. a) Montrer que la puissance surfacique moyenne rayonnée en un point M de la zone de rayonnement peut se mettre sous la forme P = Kω^4(sin^2(θ))/(r^2).
b) Exprimer K en fonction de μ_0, c et p_0.
Q34. Le rayonnement est-il isotrope ? Si non, dans quel plan est-il maximal ?
Q35. a) Donner l'expression de la puissance moyenne totale P_(totale) rayonnée par ce dipôle en fonction de μ_0, c, p_0 et ω.
b) Cette expression ne dépend pas de r. Quelle signification peut-on en donner?
On peut considérer que l'atmosphère est constituée de molécules de diazote et de dioxygène.
Ces molécules peuvent être polarisées si elles sont soumises à une onde électromagnétique : l'onde électromagnétique provoque l'apparition d'un moment dipolaire induit p_i→ dans chaque molécule, ce dernier étant proportionnel au champ électrique de l'onde incidente : p_i→ = αE→ où E→ est le champ électrique de l'onde électromagnétique incidente et α un coefficient réel qui dépend (entre autres) de la molécule.
Les molécules se comportent alors comme des dipôles oscillants de moment dipolaire p_i→. On admettra que ce phénomène, appelé diffusion Rayleigh, est le seul qui intervient par beau temps.
Q36. La diffusion Rayleigh se produit lorsque la taille des molécules diffusantes est faible par rapport à la longueur d'onde de l'onde électromagnétique incidente. Montrer, par un calcul d'ordre de grandeur, que cette condition est vérifiée si on envisage la diffusion de la lumière visible par les molécules de l'atmosphère.
VI. 2 - Utilisation d'un filtre polarisant pour augmenter la saturation du bleu du ciel
Un photographe cherche à prendre une photo d'un personnage (point A figure 7) avec, en arrière-plan, le ciel bleu. Le temps est sec et la position du photographe (point O ), du personnage (point A) ainsi que la direction des rayons du soleil sont donnés sur la figure pour laquelle l'axe Oz est vertical et ascendant. On suppose que la lumière solaire ne présente pas de direction de polarisation particulière.

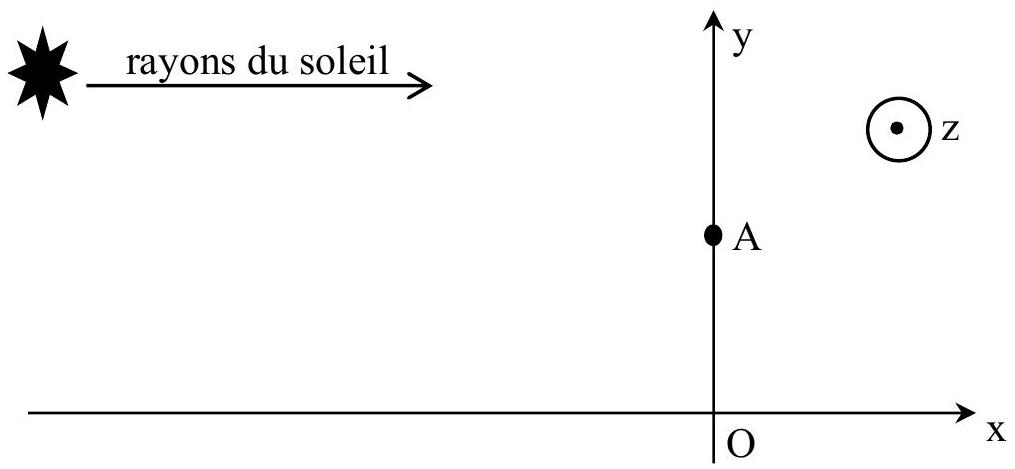

Figure 7 - Prise de vue par temps clair
Q37. En utilisant la réponse à Q34, justifier la couleur bleue du ciel, vue par le photographe.
Q38. a) Montrer que la lumière reçue par le photographe provenant de la diffusion par les molécules de l'atmosphère est polarisée rectilignement.
b) Montrer en quoi l'utilisation d'un filtre polarisant peut augmenter la saturation du bleu du ciel (telle que définie dans le document 9).
c) Expliquer la phrase du document : «Pour obtenir un effet maximal, le photographe doit se trouver à 90^∘ par rapport à la direction des rayons du soleil ≫.
d) Expliquer la phrase du document : «Par contre le filtre polarisant fait perdre de la lumière ».
Partie VII - Traitement numérique des images
Un des apports les plus importants de la photographie numérique est la possibilité de modifier l'image après la prise de vue, que ce soit en utilisant un logiciel de retouche d'images ou bien directement avec l'appareil photo numérique.
Dans cette partie (Informatique Pour Tous), on travaillera avec l'image de la figure 8. Le traitement numérique de cette image se fera avec le langage Python et avec la bibliothèque PIL (ou PILLOW) dont la connaissance n'est pas nécessaire.
Par ailleurs, les lignes de code proposées en Q40 et Q41 ne correspondent pas à l'ensemble du listing du programme, mais seulement aux lignes utiles afin de répondre aux questions.
La bibliothèque PIL possède une classe Image qui permet d'ouvrir le fichier de l'image et de créer un objet qui sera nommé "img" (avec l'instruction Image.open ('nom du fichier') ) sur lequel on pourra appliquer des méthodes propres à cette bibliothèque.
Cet objet peut être considéré comme un tableau de pixels, organisés comme indiqué sur la figure 9. La hauteur de l'image correspond au nombre de pixels de chaque colonne et la largeur au nombre de pixels de chaque ligne. La position d'un pixel est donnée par un couple ( x, y ) de coordonnées. L'origine est située en haut à gauche; le pixel situé en haut et à gauche de l'image a donc pour coordonnées (0, 0).
L'image étant en niveaux de gris, la valeur de chaque pixel est un entier codé sur un octet compris entre 0 (pour un pixel noir) et 255 (pour un pixel blanc), les autres valeurs donnant un gris plus ou moins foncé.
Deux méthodes sont particulièrement utiles :
img. getpixel ( x, y ) ) renvoie la valeur du pixel de coordonnées ( x, y ) de l'image nommée "img" ;
img.putpixel ( x, y ) , p ) affecte la valeur p au pixel de coordonnées ( x, y ) de l'image nommée "img".
Figure 8 - Image d'origine
Figure 9 - Coordonnées d'un pixel
Q39. L'objet "img" possède un attribut "size" qui permet d'obtenir des informations sur sa taille : img.size renvoie le couple de valeurs (largeur, hauteur).
Lors de l'exécution de l'instruction print (img.size), la console affiche " (2592, 1936) ". Calculer l'ordre de grandeur de la taille (en octets) de cette image.
Q40. On souhaite créer un " négatif " de l'image, c'est-à-dire à transformer la valeur de chaque pixel de façon à ce que les pixels noirs deviennent blancs, les pixels gris clair devienne gris foncé, etc.
Les lignes de code suivantes permettent de créer ce négatif, nommé " nouvelleImage ".
colonne,ligne = img.size
nouvelleImage = Image.new(img.mode,img.size) # création
d'un nouvel objet avec les mêmes caractéristiques que img
pour recueillir l'image finale
for i in range(expression 1):
for j in range(expression 2):
pixel = img.getpixel((j,i))
expression 3
expression 4
L'affichage de " nouvelleImage " permet d'obtenir l'image de la figure 10.
Indiquer par quoi il faut remplacer " expression 1 ", " expression 2 ", " expression 3 " et " expression 4 " afin que le programme fonctionne correctement.
Figure 10 - Négatif de l'image d'origine
Figure 11 - Histogramme de l'image d'origine
L'histogramme d'une image est un outil particulièrement utile pour un photographe. Il s'agit d'un graphe sur lequel figurent :
en abscisse, les valeurs possibles d'un pixel (entre 0 et 255 ici),
en ordonnée, le nombre de pixels ayant cette valeur dans l'image.
L'histogramme de l'image d'origine est indiqué sur la figure 11.
Q41. Pour réaliser cet histogramme avec le langage Python, on a écrit les lignes de code qui sont reproduites dans l'encadré qui suit.
Un affichage de " liste_x" en abscisse et de " liste_y" en ordonnée permet d'obtenir l'histogramme de la figure 11.
Écrire l'instruction notée " expression 5 " ci-dessous, sachant qu'il s'agit d'une seule instruction n'exploitant aucune bibliothèque.
colonne,ligne = img.size
liste_x = range(256) #génère une liste d'entiers de 0 à
2 5 5
liste_y = 256*[0]
for i in range(ligne):
for j in range(colonne):
p = img.getpixel((j,i))
expression 5
plt.plot(liste_x, liste_y, linestyle = 'solid', color =
'blue')
plt.xlabel('Valeurs des pixels')
plt.ylabel('Nombre de pixels')
plt.xlim(0,255)
plt.ylim(0,48000)
plt.show()

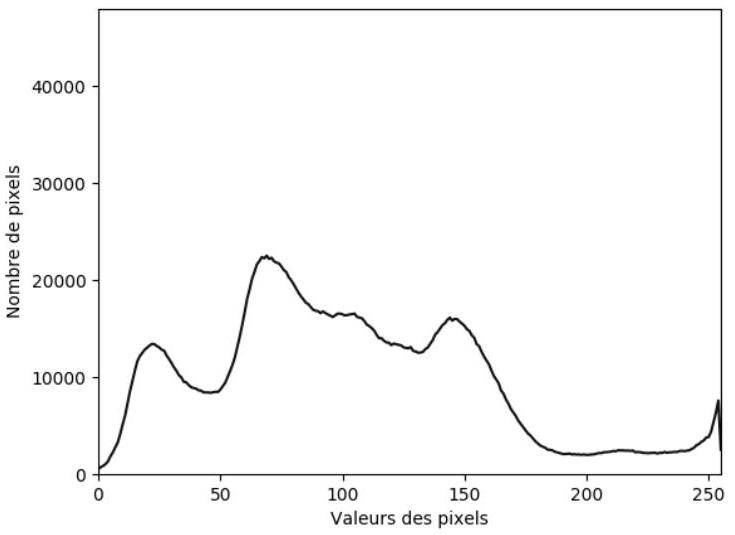

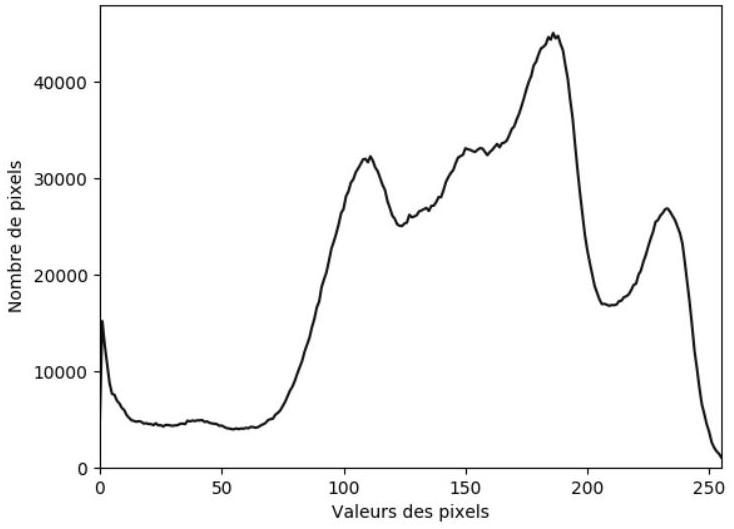

Q42. Lequel de ces histogramme (figures 12a, 12b, 12c, 12d) correspond au négatif de l'image d'origine (figure 10) ?
Figure 12a
Figure 12c
Figure 12b
Figure 12d
Données du sujet
Constantes de la physique
célérité de la lumière dans le vide :
c = 3, 0 ⋅ 10^8 m ⋅ s^(− 1)
constante de Planck : h = 6, 63 ⋅ 10^(− 34) m^2 ⋅ kg ⋅ s^(− 1)
accélération de la pesanteur : g = 9, 8 m ⋅ s^(− 2)
Approximations
sin(x) ≈ tan(x) ≈ x si x est proche de 0
cos(x) ≈ 1 si x est proche de 0
(1 + x)^α ≈ 1 + αx si x≪1
Résultat mathématique
∫_0^π sin^3(θ)dθ = 4/3
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet CCINP physique MP 2021 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet CCINP physique MP 2021 ?
+
Il couvre l'optique géométrique et ondulatoire, le photon, l'électrocinétique du condensateur, la mécanique en référentiel non galiléen, l'électrostatique, le rayonnement dipolaire et une partie d'informatique en Python.
Quelles erreurs le jury du CCINP physique MP 2021 a-t-il le plus relevées ?
+
Des erreurs de signe dans l'algébrisation en optique, des forces d'inertie oubliées ou comptées deux fois, l'énergie du photon ou du condensateur mal connue et des résultats retrouvés de façon malhonnête.
Le sujet CCINP physique MP 2021 est-il long ?
+
Selon le jury, toutes les parties ont été traitées, ce qui laisse penser que le sujet n'était pas trop long. Chaque partie était progressive.
Le sujet CCINP physique MP 2021 porte-t-il sur le programme de première année ?
+
Le jury précise qu'il faisait appel au cours de MPSI et de MP, en mécanique, électromagnétisme, optique et informatique.
Pas de description pour le moment
Commentaires• CCINP Physique MP 2021
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Optique géométrique (+2)Mines Physique 1 MP 2020Mines · 2020Corrigé
Même année, X-ENSX ENS Physique MP 2021X-ENS · 2021Corrigé
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
