CONCOURS COMMUNS POLYTECHNIQUES
EPREUVE SPECIFIQUE - FILIERE MP
PHYSIQUE 1
Durée : 4 heures
Les calculatrices sont autorisées
NB : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction.
Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

MÉCANIQUE

L'épreuve porte sur l'étude de deux mouvements plans particuliers, pour un système de solides en première partie, pour un solide unique en seconde partie. Ces mouvements pourront comprendre une phase de roulement sans glissement simple (première partie) ou une phase de roulement avec glissement, suivie d'une phase de roulement sans glissement. Il est à noter que la première partie comporte l'étude d'un équilibre et qu'elle est indépendante de la seconde partie.

Première partie

Un wagonnet destiné au transport de matière minérale comprend : une plateforme, une benne, deux essieux portant chacun deux roues. L'ensemble présente un plan de symétrie vertical (il s'agit du plan xOy qui sera défini ultérieurement et qui contient les points O_0, O_1, O_2, G_0 et G, voir schéma n^∘1, page suivante). Pour le déchargement du contenu éventuel de la benne, celle-ci peut basculer autour d'un axe lié à la plateforme, toutefois ce mouvement ne sera pas considéré dans le cadre de ce problème. Dans ces conditions, l'ensemble benne-plateforme-essieux sera considéré comme un solide unique, indéformable, de masse M = 60 kg, de centre d'inertie G_0 dont la position est précisée par les longueurs a = 0, 5 m et b = 0, 8 m. Les quatre roues circulaires et identiques sont de masse m = 15 kg et de rayon r = 0, 15 m; elles ont pour centres d'inertie respectifs les points G_1 et G_4 (pour les roues avant) et les points G_2 et G_3 (pour les roues arrière). Ces roues reposent sur deux rails parallèles, écartés de 2 ⋅ e = 0, 6 m. Le coefficient de frottement d'une roue quelconque sur le rail est noté f; il ne sera pas fait de distinction entre coefficients de frottement statique ou
dynamique. Les points de contact roues-rail sont appelés I_1 et I_4 (pour les roues avant), I_2 et I_3 (pour les roues arrières). O_1 est le milieu du segment I_1 I_4, O_2 est le milieu du segment I_2 I_3, O_0 est le milieu du segment O_1 O_2. Les actions des rails sur les roues se résument à quatre forces ℜ⃗_1, ℜ⃗_2, ℜ⃗_3, ℜ⃗_4 dont les points d'application sont I_1, I_2, I_3, I_4. Pour simplifier le problème, on supposera que ces forces n'ont pas de composantes suivant la direction e⃗_z et que, de plus, ℜ⃗_1 = ℜ⃗_4 et ℜ⃗_2 = ℜ⃗_3. On posera ℜ⃗_1 = T_1 e⃗_x + N_1 e⃗_y et ℜ⃗_2 = T_2 e⃗_x + N_2 e⃗_y, [e⃗_x, e⃗_y, e⃗_z] étant une base définie ci-après.
Soit un référentiel terrestre supposé galiléen auquel on associe un repère cartésien orthonormé direct Oxyz, de vecteurs unitaires associés e⃗_x, e⃗_y, e⃗_z, le plan xOy est vertical, il passe également par les points O_0, O_1, O_2, l'axe O_x étant parallèle aux rails. Par symétrie, le centre d'inertie G du wagonnet se situe dans le plan xOy, sa position est précisée par une abscisse X telle que OG^(→−) = X ⋅ e⃗_x + c ⋅ e⃗_y. Il est à remarquer que les points O_0, G et G_0 sont alignés.
Pour l'accélération due à la pesanteur, on pourra prendre g = ‖g⃗‖ = 10 m ⋅ s^(− 2).

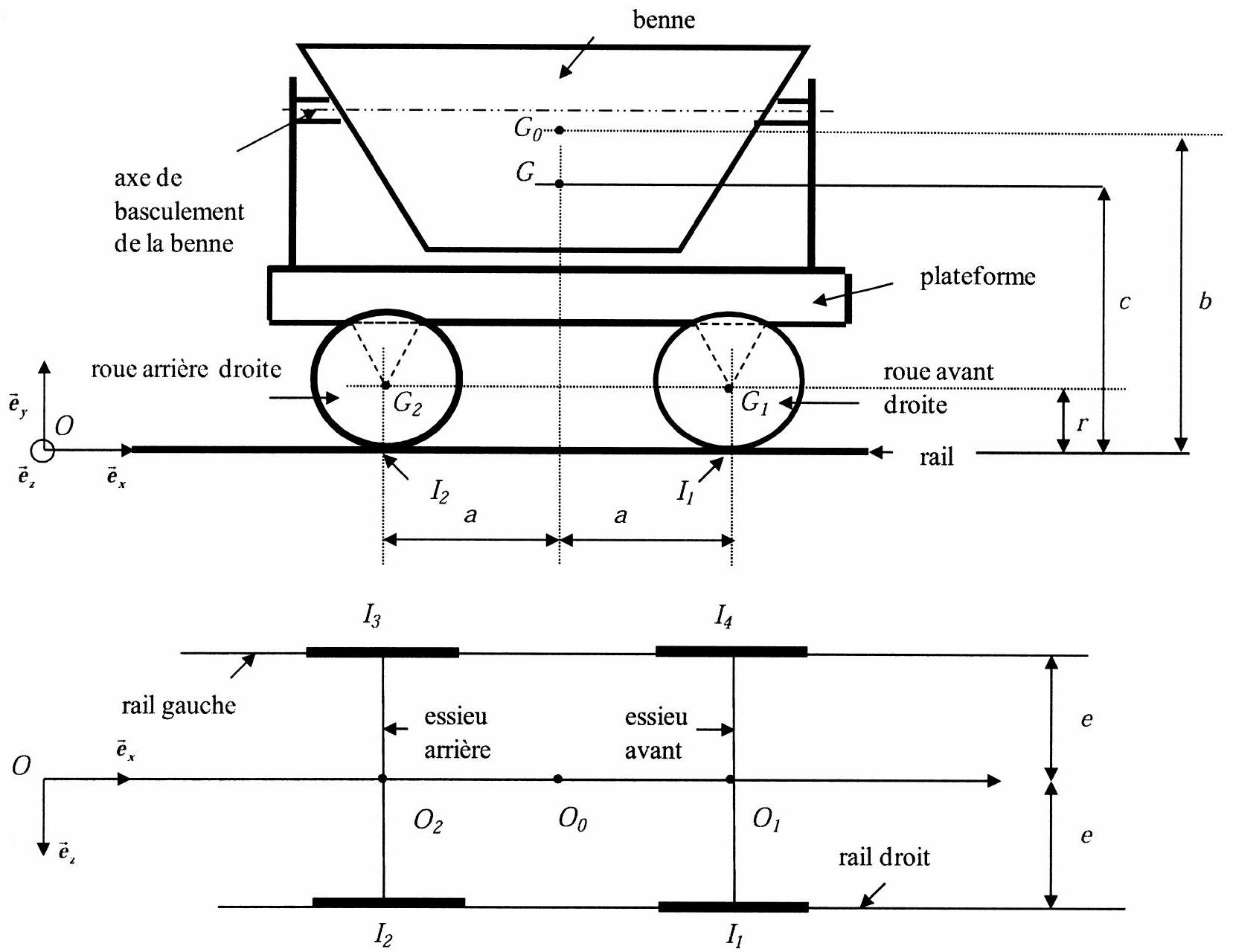

Schéma n^∘1
  1. Dans un premier temps, on va étudier l'équilibre du wagonnet en présence d'une pente.
Un dispositif de freinage (non figuré) bloque les deux roues avant et laisse libre les roues arrière (dans ce cas, on a donc T_2 = 0 ). Les rails se situent dans un plan incliné d'un angle α = 5^∘ par rapport à l'horizontale (voir schéma n^∘2, page suivante).

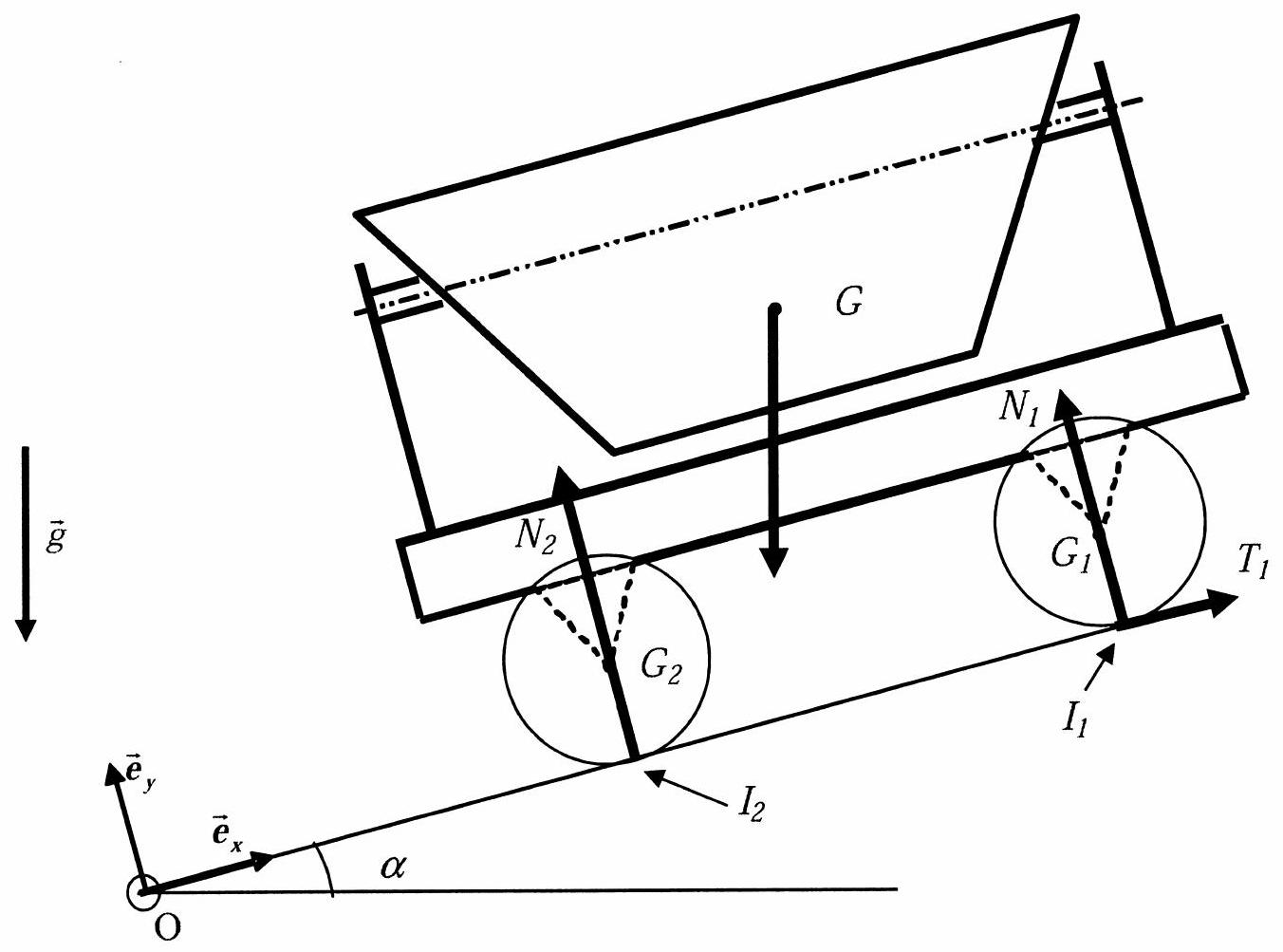

Schéma n^∘2
1.1. Déterminer l'expression de l'ordonnée c du centre d'inertie G en fonction de m, M, b, et r.
1.2. En écrivant que la résultante dynamique du wagonnet est nulle, établir deux relations liant N_1, N_2, T_1, M, m, g et α (pour simplifier l'écriture, on pourra poser M_t = M + 4.m, M_t désignant la masse totale du wagonnet).
1.3. Calculer la valeur numérique de T_1.
1.4. Le moment dynamique du wagonnet relativement au point O_2 étant nul, établir l'expression de N_1 en fonction de M_t, g, α, c et a.
1.5. Des questions 1.2. et 1.4 , déduire l'expression de N_2.
2) Dans un second temps, le système de freinage étant débloqué, le wagonnet se situant toujours sur une pente inclinée de l'angle α par rapport à l'horizontale, on soumet celui-ci à une force F⃗ = F ⋅ e⃗_x située dans le plan de symétrie vertical du wagonnet xOy. Cette force est caractérisée par son intensité constante F, sa ligne d'action étant une parallèle aux rails passant par le point G. Les accélération et vitesse observées étant suffisamment faibles, la résistance à l'avancement du milieu ambiant sera négligée. Le mouvement des roues sur les rails est supposé s'effectuer sans glissement. La vitesse de rotation instantanée est donc identique pour chacune des roues et sera notée Ω⃗ = ω ⋅ e⃗_z.
2.1. Établir la relation de roulement sans glissement liant ω, (dX)/(dt) et r.
2.2. Soit J = 1/2mr^2, le moment d'inertie de l'une quelconque des roues relativement à son axe de rotation. Déterminer l'expression de l'énergie cinétique de l'une quelconque des roues en fonction de m et (dX)/(dt).
2.3. Déterminer l'expression de l'énergie cinétique de l'ensemble benne-plateforme-essieux en fonction de M et (dX)/(dt), puis celle de l'énergie E_c du wagonnet en fonction de m, M et (dX)/(dt).
2.4. Montrer que l'énergie potentielle de pesanteur du wagonnet peut s'écrire sous la forme E_p = M_t.g.X.sinα.
2.5. Exprimer la puissance 𝒫 fournie par la force F⃗ en fonction de F, (dX)/(dt).
2.6. Les liaisons étant supposées parfaites, déduire des résultats précédents l'expression de l'accélération (d^2 X)/(dt^2) en fonction de F, M, m, α, g.
2.7. Donner l'expression du moment cinétique (en G_1 ) de la première roue (avant droit) soit σ⃗_1(G_1) en fonction de J et ω.
2.8. Appliquer le théorème du moment dynamique pour la première roue. En déduire l'expression de T_1 en fonction de m, (d^2 X)/(dt^2) puis en fonction de m, M, g, F et α.
2.9. Montrer que T_1 = T_2. Calculer la valeur numérique de ces grandeurs pour F = 564, 5 N.
2.10. Par projection des forces agissant sur le wagonnet suivant la direction de Oy, trouver une première relation entre N_1 et N_2.
2.11. Les moments cinétiques aux points G_2, G_3, G_4 pour les autres roues, soient σ⃗_2(G_2), σ⃗_3(G_3), σ⃗_4(G_4), possèdent des expressions identiques à celle de σ⃗_1(G_1). En utilisant ce résultat, donner l'expression de σ⃗(G), moment cinétique en G du wagonnet. Pour cela, on remarquera que les points G_1, G_2, G_3 et G_4 possèdent la même vitesse soit V⃗_(G_1) = V⃗_(G_2) = V⃗_(G_3) = V⃗_(G_4) = (dX)/(dt) ⋅ e⃗_x et, de plus, on remarquera que: GG_1^(→−) + GG_2^(→−) + GG_3^(→−) + GG_4^(→−) = − 4(c − r) ⋅ e⃗_y.
2.12. Donner le moment relativement au point G de la force F⃗ et du poids du wagonnet M_t ⋅ g⃗.
2.13. Par utilisation du théorème du moment dynamique et d'après les résultats des questions 2.11 et 2.12 , trouver une seconde relation entre N_1 et N_2.
2.14. Établir les expressions de N_1 et N_2 en fonction de M_t, m, c, r, a, g, (d^2 X)/(dt^2) et α.

Deuxième partie

  1. Soit un référentiel terrestre supposé galiléen auquel on associe un repère cartésien orthonormé direct Oxyz, Oy étant vertical, les vecteurs unitaires correspondant aux 3 axes sont notés e⃗_x, e⃗_y, e⃗_z.
    Soit un disque homogène pesant de masse m, de rayon r et d'épaisseur négligeable devant r. Le centre d'inertie du disque est noté G; le moment d'inertie du disque relativement à un axe perpendiculaire au plan de celui-ci passant par G est J = 1/2mr^2.
    Dans la suite du problème, on va considérer le mouvement de ce solide dans le plan xOy. Initialement, ce disque est animé d'un mouvement de rotation autour d'un axe passant par G et dirigé suivant e⃗_z : on pose donc Ω⃗ = ω_0 e⃗_z, Ω⃗ désignant ainsi le vecteur vitesse de rotation instantanée du disque à l'instant t = 0(ω_0 > 0). Dans ces conditions, le disque est déposé sur le plan horizontal zOx, il s'ensuit un mouvement de roulement avec glissement s'effectuant dans le plan xOy, dans le sens contraire à celui de l'axe Ox. On note X = X(t) l'abscisse du point G à un instant quelconque [on supposera X(0) = 0; (dX)/(dt)(0) = 0 ]. Le coefficient de frottement du disque sur le plan est f. On notera ℜ⃗ = Te⃗_x + Ne⃗_y l'action du plan sur le disque, action s'appliquant au point de contact I (voir schéma n^∘3 ).

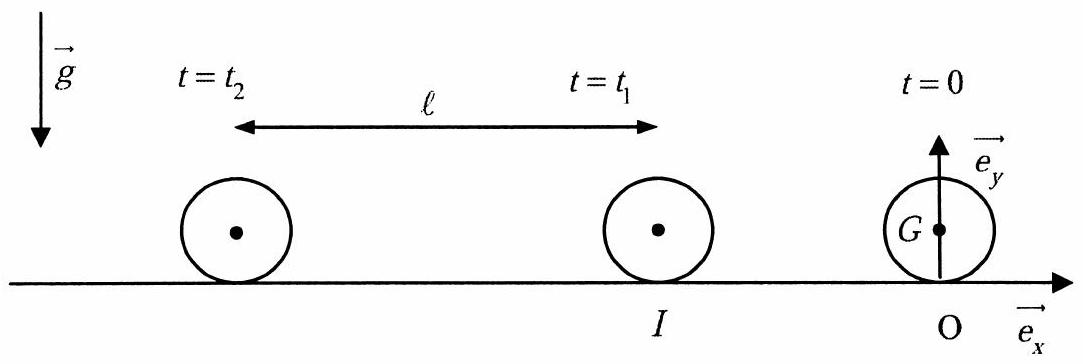

schéma n^∘3
3.1. Exprimer, en fonction de r, ω_0, e⃗_x la vitesse de glissement initiale du disque sur le plan ; en déduire le signe de T.
3.2. On note ω = ω(t) la vitesse de rotation du disque à un instant quelconque t > 0. Donner l'expression de σ⃗_G, moment cinétique en G du disque (vu du référentiel terrestre). Par application du théorème du moment cinétique en G, établir une relation liant m, r, T et (dω)/(dt).
3.3. En projetant la résultante dynamique du disque sur les vecteurs e⃗_x et e⃗_y, donner les expressions de N et T en fonction de m, g, (d^2 X)/(dt^2).
3.4. Compte tenu du fait que le mouvement s'effectue avec glissement et compte tenu de la question 3.1, déduire l'expression de l'accélération du centre de masse G.
3.5. Déterminer les expressions de (dX)/(dt), X, (dω)/(dt), ω en fonction du temps.
3.6. Déterminer l'expression de la vitesse de glissement à un instant t. Celle-ci s'annule à l'instant t_1 dont on déterminera l'expression.
3.7. Préciser les valeurs de (dX)/(dt)(t_1) et ω(t_1).
3.8. Pour t > t_1, on suppose que le mouvement s'effectue sans glissement. Donner la relation de roulement sans glissement liant r, (dX)/(dt), ω.
3.9. Déterminer l'expression de l'énergie cinétique à un instant t quelconque > t_1 en fonction de m, (dX)/(dt).
3.10. Expliquer pourquoi cette énergie demeure constante au cours de cette phase du mouvement.
3.11. De l'instant t_1 à un instant t_2 > t_1, le centre de masse se déplace d'une longueur ℓ. Déterminer l'expression de t_2 − t_1 en fonction de ℓ, r, ω_0.

THERMODYNAMIQUE

On étudie dans ce problème le cycle thermodynamique d'une machine motrice ditherme qui fonctionne au contact de deux thermostats (sources de chaleur dont la température reste constante) dont les températures sont respectivement notées T_(froid) pour le thermostat le plus froid (noté S_F ) et T_(chaud) pour le thermostat le plus chaud (noté S_C ). Le système que l'on considère au cours du cycle est une masse m de 1 kg d'air assimilable à un gaz parfait dont le rapport de capacité thermique est noté γ.
On note W_c la quantité d'énergie échangée sous forme de travail avec le milieu extérieur par le système au cours d'un cycle. Q_(froid) et Q_(chaud) sont respectivement les quantités d'énergie échangées sous forme de chaleur par le système avec S_F et S_C au cours d'un cycle.

Données :

  • Rapport de capacités thermiques de l'air : γ = 1, 4
  • Constante du gaz parfait: R = 8, 32 J K^(− 1) mol^(− 1)
  • Masse molaire de l'air : M_(air) = 29 g
  • Température de la source froide : T_(froid) = 290 K
  • Température de la source chaude : T_(chaud) = 950 K
  • Pression basse : p_0 = 10^5 Pa
  • Pression haute : p_1 = 10^6 Pa

1. Questions préliminaires

1.1 Généralités sur les moteurs

  1. Quels sont les signes de W_c, Q_(froid) et Q_(chaud) dans la convention thermodynamique ?
  2. Définir l'efficacité thermodynamique (notée η ) du moteur.
  3. À partir de l'écriture du premier et deuxième principes de la thermodynamique sur le cycle, montrer que l'efficacité maximale du moteur est obtenue pour un fonctionnement réversible. Donner son expression.

1.2 Gaz parfait

  1. Rappeler la relation de Mayer pour un gaz parfait qui relie les capacités thermiques molaires à volume et pression constants et la constante R.
  2. Expliciter pour un kilogramme d'air la variation d'énergie interne entre deux états d'équilibre quelconques en fonction de R, M_(air), γ et ΔT (la variation de température entre les deux états).
  3. En déduire pour un kilogramme d'air une expression de la variation d'enthalpie entre deux états d'équilibre quelconques en fonction des mêmes grandeurs.

2. Thermodynamique du moteur

La masse d'air subit dans le moteur la succession de transformations suivante :
  • Une transformation d'un état d'équilibre noté A à un état d'équilibre noté B, qui fait passer la pression d'une valeur basse notée p_0 à une valeur haute notée p_1. Les températures et les volumes dans l'état A et dans l'état B sont respectivement T_A = T_(froid), V_A, T_B = T_(froid) et V_B. Cette transformation fera l'objet d'une étude spécifique et à ce stade rien n'est dit sur sa nature ni sa réalisation. On note simplement que le gaz dans l'état B est en équilibre thermique avec le thermostat S_F et qu'il n'y a pas, au cours de cette transformation, d'échange d'énergie thermique avec le thermostat S_C. On note W_(A → B) la quantité d'énergie échangée sous forme de travail par le système au cours de la transformation A → B.
  • Un échauffement monobare au contact du thermostat S_C de l'état d'équilibre B à l'état d'équilibre C. La température, le volume et la pression de l'état C sont respectivement T_C = T_(chaud), V_C et p_C = p_1.
  • Une détente adiabatique réversible qui fait passer le gaz de l'état d'équilibre C à l'état d'équilibre D. La température, le volume et la pression de l'état D sont respectivement T_D, V_D et p_D = p_0.
  • De l'état d'équilibre D, un refroidissement monobare au contact du thermostat S_F ramène le système à l'état initial d'équilibre A.

2.1 Étude du cycle

2.1.1 Les états d'équilibres

  1. Exprimer littéralement puis calculer numériquement les volumes V_A, V_B et V_C.
  2. Exprimer littéralement puis calculer numériquement la température T_D et le volume V_D.
  3. Positionner qualitativement les points d'équilibre A, B, C et D dans un diagramme de Clapeyron (p, V).
  4. Exprimer littéralement puis calculer numériquement la variation d'entropie du système ΔS_(AB) entre les états d'équilibre A et B.

2.1.2 Production d'entropie sur le cycle

  1. L'échange d'énergie sous forme de chaleur avec S_C ne s'effectue au cours du cycle que sur la transformation B → C. Exprimer littéralement puis calculer numériquement Q_(chaud).
  2. L'échange d'énergie sous forme de chaleur avec S_F s'effectue au cours du cycle sur la transformation D → A et sur la transformation A → B. Exprimer littéralement Q_(froid) en fonction de T_(froid), de T_(chaud), de W_(A → B) et des constantes du problème.
  3. À partir de l'écriture du deuxième principe de la thermodynamique sur le cycle, déduire des questions précédentes une expression de l'entropie produite sur le cycle S_(cycle)^p en fonction de T_(froid), de T_(chaud), de W_(A → B) et des constantes du problème.
  4. En déduire que la diminution de l'entropie produite sur ce cycle passe par la minimisation de W_(A → B).

2.2 Étude de la transformation A → B

Dans le dispositif réel, le fluide traverse deux éléments technologiques différents qui le font passer de l'état d'équilibre A à l'état d'équilibre B :
  • Le premier élément est un système de compression qui permet d'amener le fluide jusqu'à la pression haute p_1.
  • Le second élément est une simple canalisation qui permet le transport du fluide sur de longues distances (ceci est lié au fait que dans le système étudié les thermostats sont très éloignés). Au cours de ce transport, le fluide échange de l'énergie sous forme de chaleur avec S_F (qui est ici l'atmosphère) et finit par atteindre l'équilibre avec cette source (état d'équilibre B ). La transformation que subit le fluide dans la canalisation est supposée monobare.
    L'objectif de cette partie du problème est d'étudier plusieurs types de système à compression de façon à comprendre comment on peut minimiser W_(A → B).

2.2.1 Compression simple - transformation (a)

Dans cette partie, on a un système de compression simple pour lequel l'air pris dans l'état d'équilibre A subit une compression adiabatique que l'on supposera réversible. Le fluide sort du compresseur dans l'état d'équilibre noté α_1 pour lequel p_(α_1) = p_1. En sortie de compresseur le fluide pénètre dans la canalisation.
  1. Exprimer littéralement puis calculer numériquement la température T_(α_1) et le volume V_(α_1) du système en sortie de compresseur.
  2. Exprimer littéralement puis calculer numériquement l'énergie échangée sous forme de travail par la masse de fluide au cours de la transformation A → α_1.
  3. Exprimer littéralement puis calculer numériquement l'énergie échangée sous forme de travail par la masse de fluide dans la canalisation au cours de la transformation α_1 → B.
  4. On note W_(A → B)^((a)) = W_(A → α_1) + W_(α_1 → B). Calculer sa valeur numérique. Représenter W_(A → B)^((a)) sur un diagramme de Clapeyron.

2.2.2 Compression double - transformation (b)

On étudie dans cette partie un compresseur double étage :
  • À partir de l'état d'équilibre A, le gaz est d'abord comprimé de façon adiabatique et réversible jusqu'à la pression p_i = μp_0, dans lequel μ est un nombre compris entre 1 et (p_1)/(p_0). L'état d'équilibre atteint par le gaz à ce moment là est noté β_1, la température et le volume sont respectivement notés T_(β_1) et V_(β_1).
  • À partir de l'état β_1, le fluide est mis en contact avec S_F au travers d'un échangeur dans lequel il subit une transformation monobare. Il sort de l'échangeur dans l'état d'équilibre β_2 tel que la pression et la température sont respectivement p_(β_2) = p_i et T_(β_2) = T_(froid).
  • À partir de l'état β_2, le gaz est à nouveau comprimé de façon adiabatique et réversible jusqu'à la pression p_1. L'état d'équilibre atteint par le gaz à ce moment là est noté β_3, la température et le volume sont respectivement notés T_(β_3) et V_(β_3).
En sortie du compresseur double étage (état β_3 ) le fluide pénètre dans la canalisation.
  1. Positionner qualitativement les points d'équilibre A, β_1, β_2, β_3 et B dans un diagramme de Clapeyron (p,V). Donner sur le même diagramme, l'allure des transformations adiabatiques.
  2. Donner l'expression de l'énergie échangée par la masse de gaz sous forme de chaleur au contact de S_F au cours de la succession de transformations qui mène de l'état A à l'état B dans ce nouveau dispositif. On la notera Q_(A → B)^((b)).
  3. Donner l'expression de la température T_(β_1) en fonction de T_(froid), μ et γ.
  4. Donner l'expression de la température T_(β_3) en fonction de T_(froid), μ, (p_0)/(p_1) et γ.
  5. Déduire des questions précédentes une expression littérale, en fonction de T_(froid), μ, (p_0)/(p_1), γ, m, R et M_(air), de l'énergie échangée par la masse de gaz sous forme de travail au cours de la succession de transformations qui mène de l'état A à l'état B dans ce nouveau dispositif. On la notera W_(A → B)^((b)).
  6. Montrer qu'il existe une valeur de μ qui minimise la valeur de W_(A → B)^((b)). Exprimer littéralement puis calculer numériquement cette valeur que l'on notera μ^∗.
  7. Calculer numériquement W_(A → B)^((b)) dans le cas où μ = μ^∗.

2.2.3 Compression multiple

  1. Expliquer qualitativement pourquoi en augmentant le nombre de compressions intermédiaires, on ne pourra jamais descendre en dessous d'une valeur limite W_(A → B)^(lim) pour W_(A → B).
  2. Exprimer littéralement puis calculer numériquement W_(A → B)^(lim). Pour toute la suite on prendra W_(A → B) = W_(A → B)^(lim).
  3. Calculer numériquement l'efficacité thermodynamique du moteur.
  4. On rappelle que l'unité de puissance du cheval-vapeur est défini comme valant 736 W ( = 1cv ). Calculer le débit massique de fluide nécessaire pour obtenir une puissance mécanique de 500 cv .
  5. Sachant que la conduite en sortie de détente (point D ) a un diamètre de 40 cm , calculer la vitesse du fluide à cet endroit (on supposera que la vitesse du fluide est uniforme sur une section de la conduite).
Fin de l'énoncé.
