NB : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
MÉCANIQUE
Ce problème traite des mouvements d'oscillation de deux solides simples, mouvements pouvant être couplés. Il est à noter que les parties 1 et 2 sont indépendantes.
Le référentiel du laboratoire étant considéré comme galiléen, on lui associe un repère orthonormé direct O^′ xyz et on note e_x^(→−), e_y→, e_z→ les vecteurs unitaires correspondants aux trois axes. L'axe O 'y étant vertical orienté positivement vers le haut, le vecteur accélération dû à la pesanteur s'écrit g⃗ = − ge⃗_y avec g = 10 m ⋅ s^(− 2).
Partie 1 - Oscillations dans le champ de pesanteur terrestre

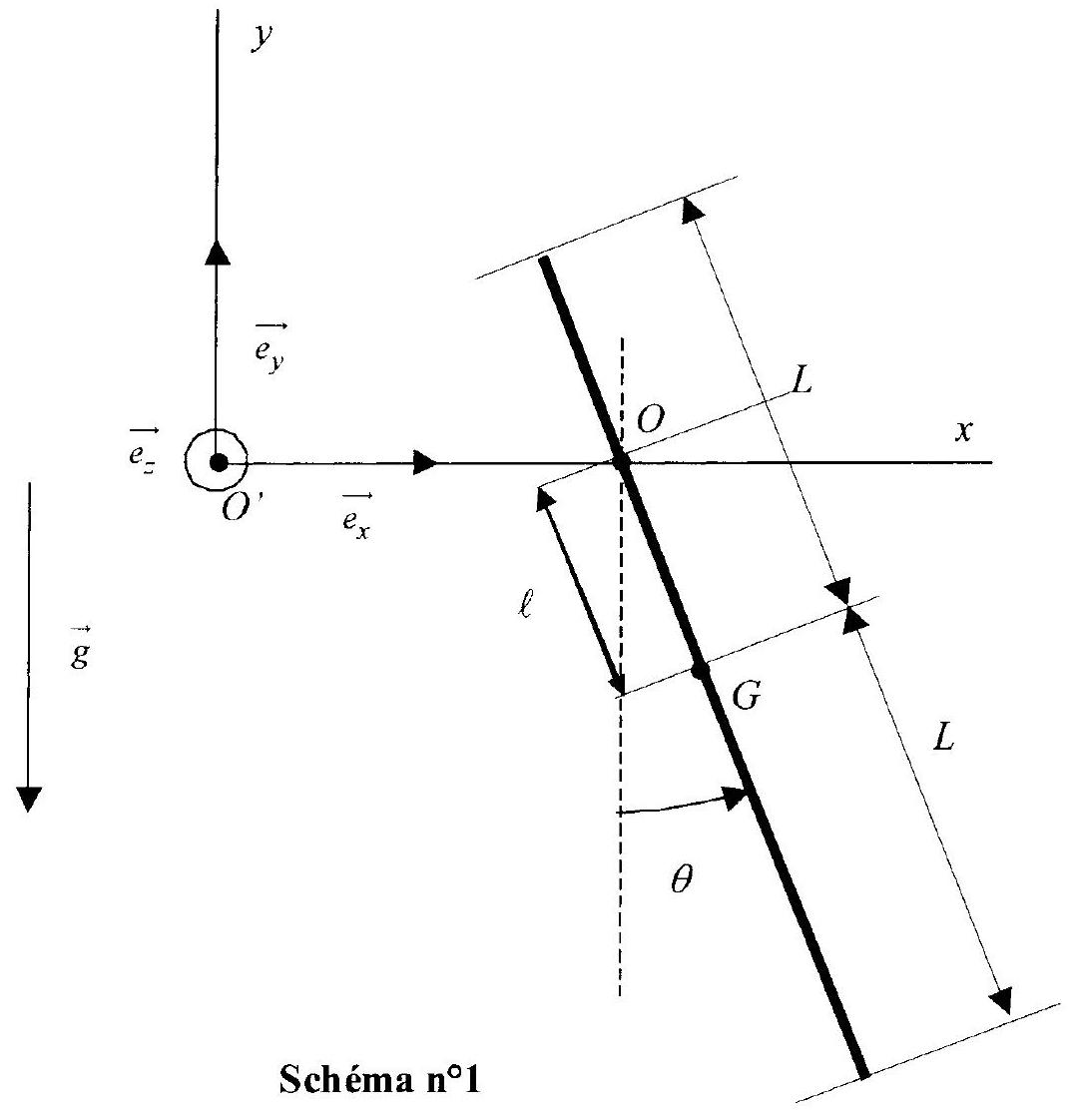

On considère une tige homogène, de masse m, de longueur 2L et de centre d'inertie G (les dimensions transversales de la tige sont négligeables devant L ). Ultérieurement, le mouvement de ce solide va s'effectuer dans le plan vertical xO^′ y (voir schéma n^∘1 ). Soit un point O appartenant à la tige tel que OG = ℓ < L. On note Gz un axe passant par G, perpendiculaire à la tige, orienté dans le sens du vecteur e_z→; de même, on note Oz un axe passant par O, perpendiculaire à la tige, orienté dans le sens du vecteur e_z→. On donne le moment d'inertie du solide relativement à l'axe Gz, soit I_G = (mL^2)/3.
1.1. Le moment d'inertie I_0 de la tige relativement à l'axe Oz peut se calculer à partir de la formule I_0 = I_G + mℓ^2 (formule découlant du théorème de Huygens). On désire obtenir I_0 = 3/2mℓ^2, déterminer la valeur du rapport ℓ/L dans ce cas. Ceci sera maintenu dans la suite du problème (partie 3 ).
1.2. Soumise à l'action de la pesanteur, la tige effectue des mouvements d'oscillation dans le plan xO^′ y, l'axe Oz étant maintenu horizontal et fixe, on repère sa position par l'angle θ = θ(t). La liaison en O étant supposée parfaite, la réaction d'axe en O se limite à une force R⃗ agissant en O.
Établir les expressions de l'énergic cinétique E_c et de l'énergie potentielle de pesanteur E_p du solide en fonction de m, ℓ, θ, (dθ)/(dt) et g.
1.3. Justifier le fait que l'énergie totale est constante au cours du mouvement ; en déduire l'équation différentielle pour la variable θ.
1.4. La tige étant lâchée sans vitesse initiale avec θ(0) = θ_0 = 0, 1rad ce qui correspond à des petits mouvements, simplifier puis résoudre l'équation obtenue à la question 1.3. ; en particulier, exprimer puis calculer la valeur de la pulsation du mouvement obtenu, pulsation notée ω_1.
A.N. l = (20)/9m ≈ 2, 22m
Partie 2 - Oscillateur harmonique

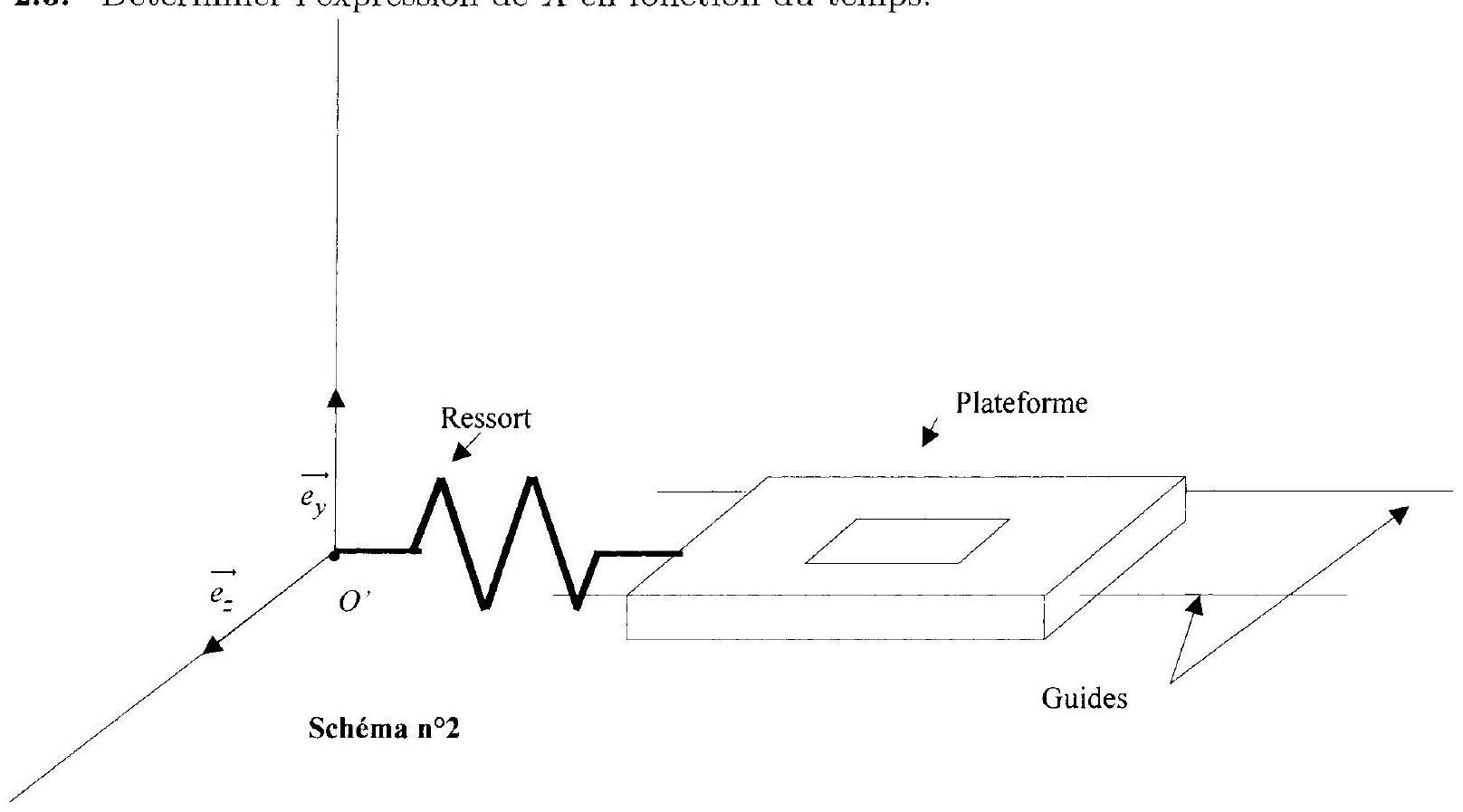

Une plateforme-support, de masse M, de centre d'inertie O, est guidée de façon à ne pouvoir effectuer qu'un mouvement de translation suivant l'axe O^′ x (voir schéma n^∘2 ). Elle comporte un évidement dont l'intérêt apparaîtra à la partie 3. La liaison guides-plateforme est supposée parfaite. Cette plateforme est solidaire de l'une des extrémités d'un ressort de raideur K, l'autre extrémité du ressort étant fixée au point O '. On repère la position de la plateforme par l'abscisse x du point O, soit O^′ O^(→−) = x(t) ⋅ e_x^(→−). La longueur au repos du ressort étant ℓ_0, à l'équilibre, cette abscisse vaut donc x_0 = ℓ_0 + d, 2d désignant la longueur de la

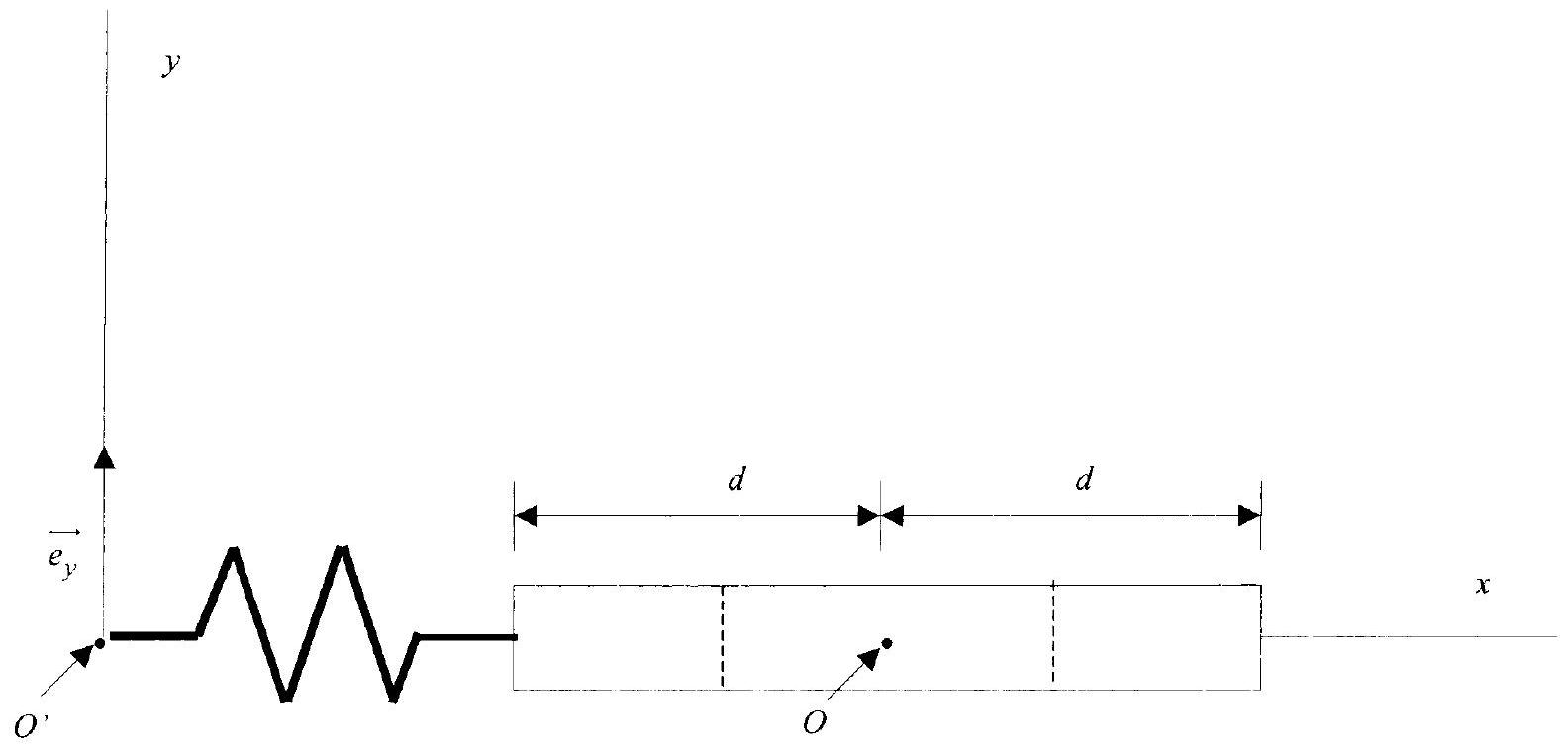

plateforme (voir schéma n^∘3 ). On écarte le point O de sa position d'équilibre d'une quantité X_0 et on lâche la plateforme sans vitesse initiale.
2.1. On pose X = x − (l_0 + d). Exprimer l'énergie potentielle emmagasinée par le ressort en fonction de K et X.
2.2. Exprimer l'énergie totale de la plateforme en fonction de K, M, X, (dX)/(dt); celle-ci étant constante au cours du mouvement, en déduire l'équation différentielle pour la variable X.
2.3. Déterminer l'expression de X en fonction du temps.
Schéma n^0 3
Partie 3 - Oscillations couplées

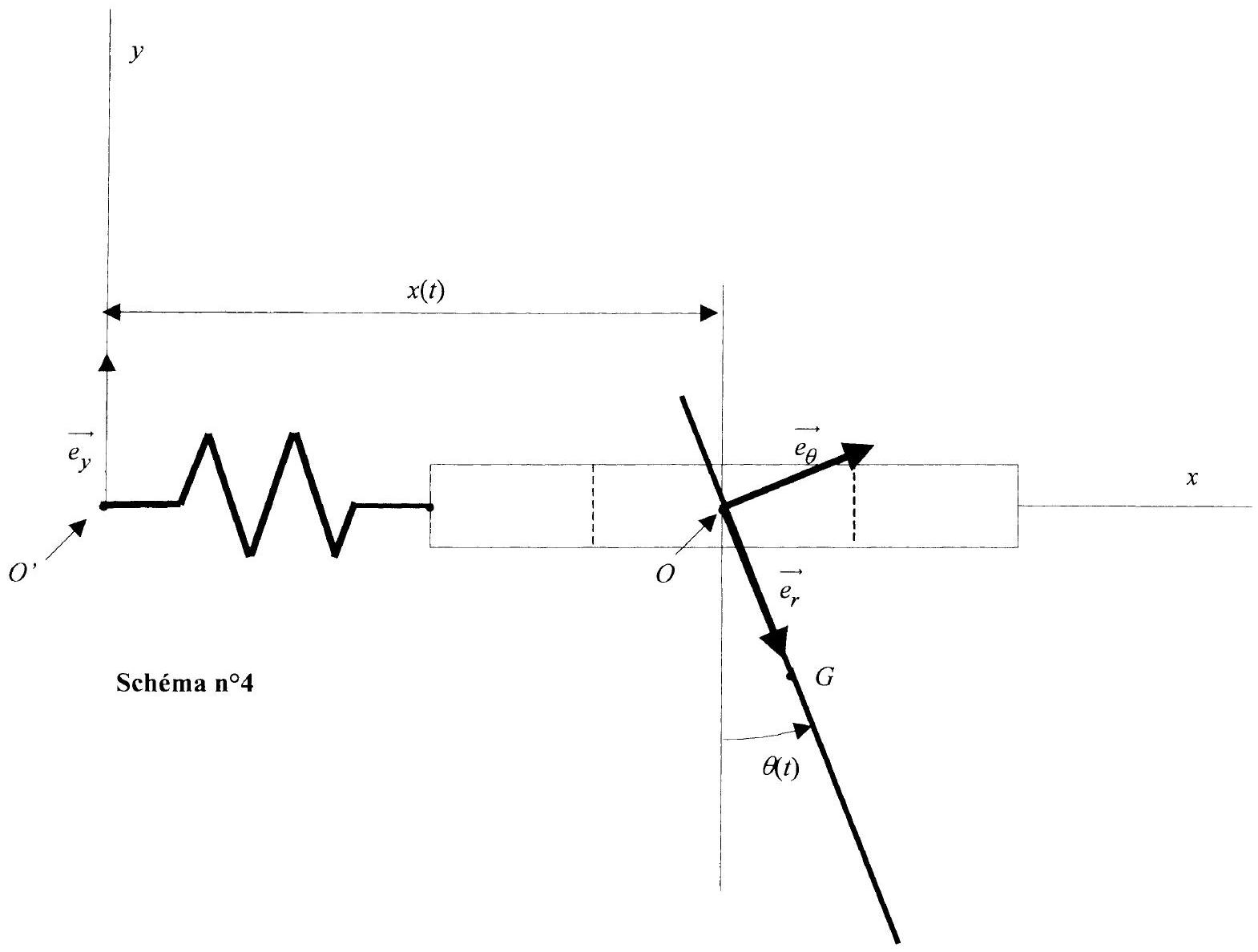

La tige et la plateforme précédentes sont associées comme indiqué sur le schéma n^∘4. L'articulation en O étant supposée parfaite, on note R⃗ = Te_x^(→−) + Ne_y→, la réaction d'axe s'exerçant sur la tige. Les paramètres du problème sont comme précédemment X et θ, deux fonctions du temps. On notera e_r→ et e_θ→, les deux vecteurs unitaires de la base polaire du plan vertical : e_r→ = (OG^(→−))/(‖OG^(→−)‖), e_θ→ se déduisant de e_r→ par une rotation de + π/2rad.
3.1. Exprimer l'accélération de O suivant e_x^(→−), puis (d^2 OG^(→−))/(dt^2) suivant e_r→ et e_θ→, en fonction de X(t), θ(t) et de leurs dérivées ; en déduire les composantes du vecteur Γ_G^(→−) accélération de G, dans le référentiel du laboratoire, suivant e_x^(→−) et e_y→.
3.2. Par application du théorème de la résultante cinétique à la tige, écrire les expressions de N et T en fonction de m, g, ℓ, θ, (dθ)/(dt), (d^2 θ)/(dt^2), (d^2 X)/(dt^2).
3.3. Déterminer l'expression du moment cinétique σ_G^(→−) de la barre, relativement au point G, dans le référentiel du laboratoire.
3.4. Écrire (dσ_G^(→−))/(dt) et établir une relation liant la quantité I_G(d^2 θ)/(dt^2) et N, T, ℓ, θ.
3.5. D'après les questions 3.2. et 3.4., écrire une équation différentielle faisant intervenir (d^2 θ)/(dt^2), θ et (d^2 X)/(dt^2).
3.6. Dans l'hypothèse des petits mouvements, montrer que l'équation obtenue à la question 3.5. peut s'écrire sous la forme : (d^2 θ)/(dt^2) + ω_1^2 θ = − α(d^2(X/ℓ))/(dt^2) (équation I) où α est un coefficient dont on donnera l'expression.
3.7. Par application du théorème de la résultante cinétique à la plateforme, en projection sur l'axe des x, écrire une équation différentielle faisant intervenir (d^2 X)/(dt^2), X, θ, (dθ)/(dt) et (d^2 θ)/(dt^2).
3.8. Montrer que, dans l'hypothèse des petits mouvements, l'égalité obtenue peut se mettre sous la forme : (d^2)/(dt^2)(X/ℓ) + ω_2^2 X/ℓ = − β(d^2 θ)/(dt^2) (équation II). Expliciter les expressions de la pulsation ω_2 et du coefficient β.
3.9. On donne: m = 4, 5 kg; M = 1, 5 kg; K = 24 N.m^(− 1). Calculer les valeurs numériques de ω_2^2 et du produit αβ.
3.10. On recherche des solutions du système des équations I et II sous la forme θ = AcosΩt et X/ℓ = BcosΩt où Ω est une pulsation a priori inconnue, A et B étant deux constantes réelles. Vérifier que les 2 valeurs de Ω = √2rad.s^(− 1) et Ω = 2√3rad.s^(− 1) sont possibles (pour ce calcul, on pourra prendre ω_1 = √3rad.s^(− 1) et ω_2 = 2rad.s^(− 1)).
3.11. Montrer que:
constituent une solution du système des équations I et II, vérifiant les conditions initiales (dθ)/(dt)(0) = 0, θ(0) = θ_0, X(0) = 0, (dX)/(dt)(0) = 0.
THERMODYNAMIQUE
Données générales :
Constante de Stefan-Boltzmann : σ = 5, 6710^(− 8) W ⋅ m^(− 2) ⋅ K^(− 4).
Constante des gaz parfaits : R = 8, 31 J ⋅ mol^(− 1) ⋅ K^(− 1).
On étudie, dans ce problème, un dispositif expérimental constitué d'un cylindre horizontal, aux parois indéformables, de rayon intérieur r_(int) et de rayon extérieur r_(ext), fermé de part et d'autre par deux pistons de masses et d'épaisseurs négligeables (cf. figure 1). Le cylindre est fixe dans le référentiel du laboratoire et les pistons sont mobiles. Sur le piston gauche noté π_G est accroché un ressort de raideur k_G relié à l'autre extrémité à un support fixe. De la même façon, sur le piston droit noté π_D est accroché un ressort de raideur k_D relié à l'autre extrémité à un support fixe. Un axe Ox muni d'un vecteur unitaire e_x^(→−) permet de repérer les positions x_G et x_D respectivement des pistons π_G et π_D. Le ressort gauche exerce sur le piston π_G une force que l'on peut écrire sous la forme F_G^(→−) = − k_G(x_G − x_(G, 0))e_x^(→−) dans laquelle x_(G, 0) représente l'abscisse à vide du piston π_G (ressort au repos). De la même façon, le ressort droit exerce sur le piston π_D une force que l'on peut écrire sous la forme F_D^(→−) = − k_D(x_D − x_(D, 0))e_x^(→−) dans laquelle x_(D, 0) représente l'abscisse à vide du piston π_D (ressort au repos). Pour toute la suite on pose L = x_(D, 0) − x_(G, 0).
Les raideurs des ressorts sont réglables par l'utilisateur au travers d'un système non décrit, sans pour autant modifier les abscisses à vide. Une résistance chauffante de volume et capacité thermique négligeable permet d'apporter de l'énergie thermique au fluide qui se trouve à l'intérieur du cylindre.
On suppose qu'à l'équilibre mécanique du système, la pression est uniforme dans le cylindre.
On supposera en outre dans toute la suite que les frottements lors du déplacement des pistons sont totalement négligeables du point de vue énergétique.
Données numériques du problème :
L = 0, 4 m,
r_(int) = 0, 05 m,
λ = 0, 5 W ⋅ m^(− 1) ⋅ K^(− 1),
P_t = 30 W,
γ = 1, 4,
T_(mur) = 300 K,
n_g = 0, 02 mol,
p_A = 10^4 Pa,
k_1 = 500 N.m^(− 1),
α = 1, 3,
C_v = 500 J.K^(− 1).
Les parties 1 et 2 sont indépendantes.
1. Une première étude thermique
Dans cette partie les pistons π_G et π_D sont respectivement aux abscisses x_(G, 0) et x_(D, 0) et les ressorts sont équivalents à des tiges rigides (les raideurs sont infinies). La résistance chauffante apporte une puissance thermique constante P_t au gaz qui se trouve à l'intérieur du cylindre. On admet que les pistons sont parfaitement calorifugés et que les échanges thermiques ne se produisent que sur la surface latérale du cylindre comprise entre les abscisses x_(G, 0) et x_(D, 0). On note T_(int) et T_(ext) respectivement les températures de la surface intérieure et extérieure du cylindre.

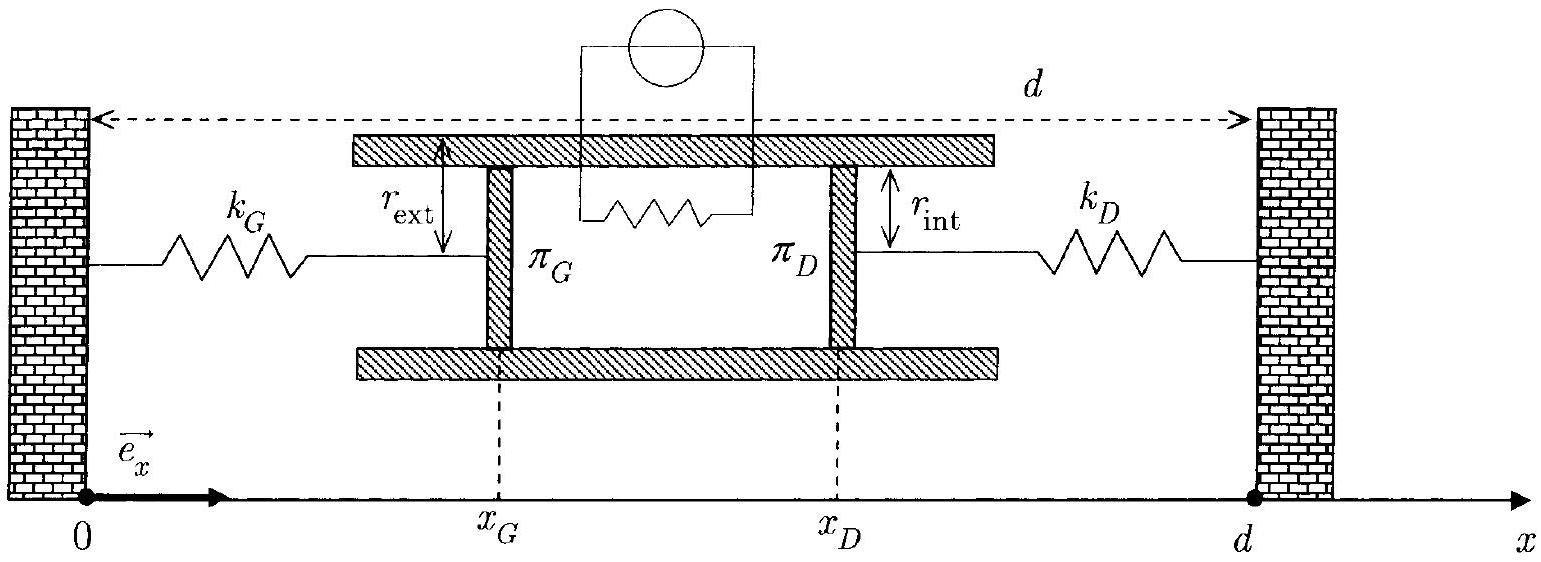

Fig. 1 - Dispositif expérimental
1.1 Conduction thermique à travers la paroi du cylindre de longueur L
On note e = r_(ext) − r_(int) l'épaisseur de la paroi du cylindre, et λ la conductivité thermique du matériau constituant le cylindre. On admet que les échanges thermiques s'effectuent à travers la paroi selon une géométrie radiale cylindrique. La coordonnée r permet de repérer la distance entre un point quelconque et l'axe du cylindre et on note e_r→ le vecteur unitaire correspondant. Le problème de conduction thermique à travers la paroi du cylindre est donc unidimensionnel selon r. On se place en régime stationnaire.
Rappeler l'expression générale du vecteur densité surfacique de flux thermique j⃗ donné par la loi de Fourier relative à la conduction. Donner son unité et commenter les différents termes.
On considère une surface cylindrique ( S_r ) de rayon r (compris entre r_(int) et r_(ext) ) et de longueur L, orientée selon e_r→. Que peut-on dire du flux thermique Φ(r) à travers ( S_r ) en régime stationnaire ? Comment se relie-t-il à P_t ?
Donner l'expression de Φ(r) en fonction des grandeurs r, L, dT/dr et des constantes du problème.
En intégrant l'expression de dT/dr obtenue avec le flux thermique, exprimer la résistance thermique de conduction R_(cond) en fonction des grandeurs r_(int), r_(ext), L et des constantes du problème. On utilisera cette expression dans toute la suite (et pas l'approximation de la question suivante).
Montrer que si e≪r_(int) (par un développement au premier ordre) l'expression de la résistance thermique de conduction se ramène à celle d'une plaque plane de surface à préciser.
1.2 Échanges radiatifs entre le cylindre de longueur L et le milieu extérieur
On suppose que la surface extérieure du cylindre peut être assimilée du point de vue radiatif à une surface noire : son comportement radiatif est identique à celui d'un corps noir isotherme à la température T_(ext). On admet que les murs de la pièce qui englobent le cylindre peuvent être assimilés à un corps noir de température unique notée T_(mur). On admet aussi que le cylindre n'échange de l'énergie sous forme de rayonnement qu'avec les murs de la pièce.
Donner l'expression du flux radiatif émis Φ_c par le cylindre en fonction de L, r_(ext), T_(ext) et des constantes du problème.
On note Φ_a le flux radiatif émis par le mur et absorbé par le cylindre. Exprimer le flux net d'énergie ( Φ_(net) = Φ_c − Φ_a ) échangé par rayonnement entre le cylindre et les murs de la pièce en fonction de L, r_(ext), T_(ext), T_(mur) et des constantes du problème.
On pose T_(ext) = T_(mur) + ε. Dans le cas où ε≪T_(ext), donner (par un développement au premier ordre autour de T_(mur) ) une expression approchée du flux net radiatif de la question précédente. En déduire l'expression de la résistance thermique radiative R_(rad).
Pour la suite on supposera que l'hypothèse de linéarisation est toujours valable (sauf indication contraire) et on pourra utiliser l'expression de la résistance thermique radiative.
1.3 Température de surface
On a créé un vide suffisamment poussé dans la pièce qui englobe le cylindre pour que les échanges convectifs sur la surface extérieure du cylindre puisse être totalement négligés.
Classer par ordre croissant les températures T_(int), T_(ext) et T_(mur). Justifier votre réponse.
On cherche à analyser la dépendance des températures T_(int) et T_(ext) en fonction de la géométrie du cylindre ( r_(int) et r_(ext) ).
(a) Donner l'expression de la température T_(int) en fonction des grandeurs r_(int), r_(ext), L, P_t, T_(mur) et des constantes du problème en utilisant la résistance thermique radiative et conductive.
(b) Montrer que si r_(int) est inférieur à un rayon r_(int, max) que l'on déterminera, il existe une valeur r_(crit) de r_(ext) indépendante de P_t qui minimise T_(int). Justifier physiquement ce phénomène.
(c) Applications numériques: vérifier que l'on a bien r_(int) < r_(int,max). En prenant r_(crit) comme valeur de r_(ext) calculer R_(cond) et R_(rad). Calculer T_(int) et T_(ext).
(d) On cherche à déterminer les conditions que doivent vérifier les paramètres contrôlables du problème P_t et T_(mur) pour satisfaire à l'hypothèse ε≪T_(ext).
i. Exprimer T_(int) en fonction de r_(int), r_(ext), L, P_t, T_(mur) et des constantes du problème sans utiliser l'hypothèse de linéarisation du flux net d'énergie échangé par rayonnement.
ii. Quelle condition le rapport P_t/T_(mur)^4 doit-il satisfaire pour retrouver l'expression de la question 1.3.2.a?
iii. Expliquer physiquement cette condition.
1.4 Régime variable
On admet l'hypothèse précédente, et donc l'expression linéarisée du flux net radiatif. On va étudier dans cette question l'évolution du système lorsque l'on interrompt l'apport d'énergie par la résistance électrique.
Pour cela, on suppose que la paroi du cylindre est suffisamment fine de sorte que les températures T_(int) et T_(ext) puissent être confondues (hypothèse plaque mince). On admet en outre que la température T_s(t) du gaz est uniforme à chaque instant et identique à celle du cylindre. La capacité thermique à volume constant du système total C_v est supposée constante.
A l'instant t = 0, on coupe l'apport en énergie ( P_t = 0 ), la température du système vaut alors T_0.
Relier le taux de variation dU/dt d'énergie interne du système au flux net Φ_(net) échangé par rayonnement entre le cylindre et les murs.
Trouver en le justifiant une relation entre dU/dt et dT_s(t)/dt.
Écrire l'équation différentielle à laquelle obéit T_s(t).
En déduire l'expression de T_s(t). Exprimer littéralement puis calculer numériquement la constante de temps du processus (on prendra r_(ext) ≃ r_(int) pour l'application numérique).
2. Étude d'un gaz parfait
Dans cette partie du problème, le cylindre (Fig. 1, page 7) contient n_g mole de gaz assimilable à un gaz parfait de rapport des capacités thermiques γ. A l'extérieur du cylindre, on a créé un vide suffisamment poussé, de sorte qu'il n'y ait pas de forces de pression liées à l'atmosphère extérieure au cylindre. Les parois du cylindre et des pistons sont parfaitement calorifugées.
2.1 Ressorts identiques : k_D = k_G = k_1
Les raideurs des deux ressorts sont réglées identiquement à une valeur noté k_1. La résistance chauffante n'est pas alimentée électriquement. Le dispositif expérimental est dans l'état d'équilibre noté A. Le gaz à l'intérieur du piston est à la pression p_A connue.
Par un bilan de forces sur chacun des pistons, exprimer les positions d'équilibre x_(G, A) et x_(D, A) respectivement des pistons π_G et π_D, en fonction de p_A et des constantes du problème.
En déduire l'expression du volume V_A occupé par le gaz en fonction de p_A et des constantes du problème. Calculer V_A.
Exprimer littéralement puis calculer numériquement la température T_A du gaz.
On alimente électriquement la résistance chauffante pendant une durée déterminée, qui apporte au gaz l'énergie Q_1 sous forme de chaleur. Le gaz atteint alors un nouvel état d'équilibre noté B. Le volume final occupé par le gaz est mesuré et vaut V_B = αV_A, avec α > 1.
(a) Exprimer les positions d'équilibre x_(G, B) et x_(D, B), respectives des pistons π_G et π_D, en fonction de V_A et des constantes du problème (on pourra en particulier exploiter les symétries du problème). Calculer V_B.
(b) Exprimer la pression p_B du gaz dans l'état B en fonction de p_A et des constantes du problème. Calculer p_B.
(c) Calculer la température T_B du gaz dans l'état B.
(d) Exprimer la quantité d'énergie échangée par transfert mécanique (travail) par le gaz (W_(A → B)) au cours de la transformation en fonction de p_A, p_B et les constantes du problème. Calculer W_(A → B).
(e) Exprimer Q_1 en fonction de p_A, p_B, T_A, T_B et des constantes du problème. Calculer Q_1.
(f) Exprimer la variation d'entropie du gaz ΔS_(AB) en fonction de p_A, p_B, T_A, T_B et des constantes du problème. Calculer ΔS_(AB).
2.2 Ressorts distincts : k_D = k_1 et k_G = 2k_1
Le dispositif expérimental étant dans l'état d'équilibre B, on modifie instantanément la raideur du ressort gauche tel que k_G = 2k_1. Ceci a pour conséquence de modifier instantanément la force qu'exerce le ressort gauche sur le piston gauche. La raideur du ressort droit est inchangée ( k_D = k_1 ). On suppose que le gaz atteint un nouvel état d'équilibre noté C (pas d'oscillations permanentes). On note x_(G, C) et x_(D, C) les nouvelles positions d'équilibre respectivement des pistons π_G et π_D. On admettra que x_(G, C) > x_(G, B) et x_(D, C) > x_(D, B).
L'objectif des questions qui suivent est de déterminer la pression p_C de l'état d'équilibre C.
Montrer qu'à l'équilibre, le volume occupé par le gaz V_C et la pression du gaz sont reliés par une relation du type V_C = βp_C + V_0 dans laquelle β et V_0 sont des constantes que l'on déterminera.
Exprimer la variation d'énergie interne du gaz ΔU_(BC) entre les états B et C en fonction des variables d'états correspondant à l'équilibre B, des constantes du problème et de p_C.
Exprimer la quantité d'énergie échangée par transfert mécanique (travail) par le gaz (W_(B → C)) au cours de la transformation en fonction des variables d'états correspondant à l'équilibre B, des constantes du problème et de p_C (pour cela, on exprimera séparément le travail dû au piston gauche et le travail dû au piston droit).
En utilisant les résultats des questions précédentes, montrer que p_C est solution d'une équation de la forme ap_C^2 + bp_C + c = 0 dans laquelle a, b et c sont des constantes. Donner les expressions de a, b et c en fonction des variables d'états correspondant à l'équilibre B et des constantes du problème.
Pas de description pour le moment
