NB : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction.
Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
Partie A : ÉLECTROMAGNÉTISME
Écrantage d'un champ magnétique
Les grandeurs vectorielles sont en caractères gras.
On rappelle les expressions de la divergence et du rotationnel d'un vecteur en coordonnées cylindriques
On rappelle que rot(rot(A)) = grad(div(A)) − Δ(A) et la valeur de la perméabilité magnétique du vide : μ_0 = 4π10^(− 7)H.m^(− 1).
On utilisera les coordonnées cylindriques (r, θ, z) et la base locale associée (e_r, e_θ, e_z).
Dans tout le problème, on se place dans l'approximation des régimes quasi permanents.
Les trois parties sont indépendantes.
PARTIE I
On considère deux solénoïdes Σ_1 et Σ_2 coaxiaux, d'axe Oz, de même longueur L = 20 cm, de rayons r_1 = 10 cm et r_2 = 5 cm et comportant respectivement N_1 = 700 et N_2 = 500 spires jointives, enroulées dans le même sens (voir Figure 1).
Dans toute la suite on négligera les effets de bord; on considèrera donc les solénoїdes comme très longs. Ces deux bobines ont pour résistance respectivement R_1 et R_2 = 50Ω. On pourra introduire les nombres de spires par unité de longueur n_i = (N_i)/L.

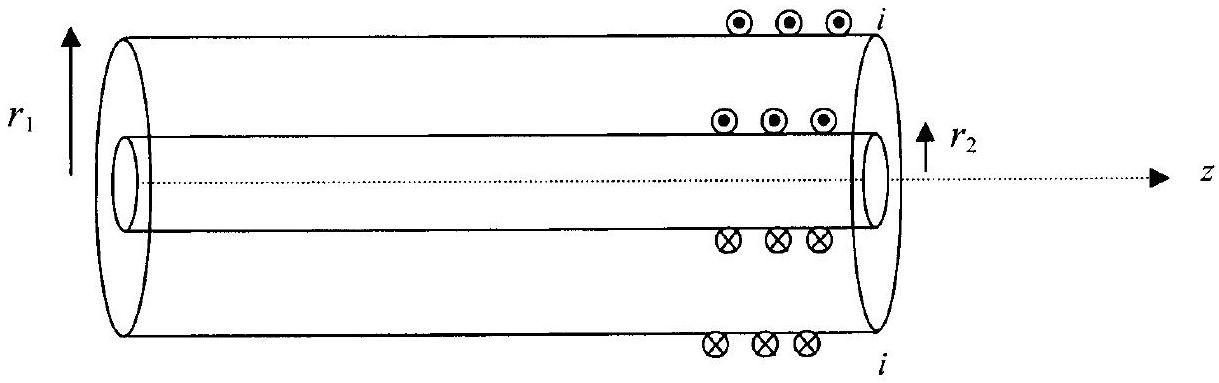

Figure 1. Vue en coupe longitudinale
Le solénoïde Σ_1 est parcouru par un courant d'intensité i, Σ_2 étant en circuit ouvert.
a. Exprimer le champ magnétique B_1 créé dans tout l'espace.
b. En déduire que le coefficient d'inductance L_1 de Σ_1 vaut μ_0(N_1^2)/Lπr_1^2; donner l'expression de L_2, l'inductance de Σ_2 et calculer sa valeur numérique.
c. Définir le coefficient de mutuelle inductance M entre les deux solénoïdes. Montrer que M = μ_0(N_1 N_2)/Lπr_2^2.
Le solénoïde Σ_1 est alimenté par un générateur idéal de courant électromoteur i_0(t) = I_0 cos(ωt) avec I_0 = 1 A; les deux extrémités du solénoïde Σ_2 sont reliées par un fil sans résistance.
a. Déterminer l'amplitude complexe du courant i_2(t) circulant dans Σ_2 en fonction de M, L_2 et R_2. La mettre sous la forme i_2 = (Kjω/(ω_c)i_0)/(1 + jω/(ω_c)). On donnera l'expression de K en fonction de N_1 et N_2 et celle de ω_c en fonction de R_2 et L_2.
b. En déduire l'expression de l'amplitude complexe B_2_– du champ magnétique total à l'intérieur du solénoïde Σ_2.
Montrer que ce champ tend vers 0 à haute fréquence. Commenter ce résultat.
c. Application numérique; calculer ω_c ainsi que les amplitudes de i_2(t) et de B_2 pour une fréquence de 11 kHz . Calculer le rapport des amplitudes (B_2)/(B_1).
PARTIE II
Le solénoïde Σ_2 est remplacé par un cylindre conducteur de rayon intérieur r_2 = 5 cm, d'épaisseur h = 50μ m, de longueur L et de conductivité γ = 4.10^7 S.m^(− 1). On néglige à nouveau les effets de bord. Dans un premier temps, on assimile le cylindre à une surface.
Le solénoïde Σ_1 est traversé par un courant i_0(t) = I_0 cos(ωt).
Justifier rapidement que l'on puisse écrire j_s = γhE où j_s est la densité de courant surfacique sur le conducteur et E le champ électrique au même point. Justifier que j_s est orthoradial.
a. Déterminer la direction du champ magnétique dans tout l'espace.
b. Calculer le champ magnétique B_e dans l'espace r_2 < r < r_1.
c. Montrer que le champ magnétique B_i est uniforme dans l'espace r < r_2.
d. Déterminer la direction du champ électrique E pour r < r_2; en déduire l'expression de l'amplitude complexe de ce champ au niveau du cylindre conducteur en fonction de B_i_–, l'amplitude complexe de B_i.
e. En déduire la relation B_i_– = (B_e_–)/(1 + jωτ) où B_e_– désigne l'amplitude complexe de B_e; on exprimera τ en fonction de h, r_2, γ et μ_0.
f. Application numérique. I_0 = 1 A, la fréquence est de 11 kHz ; calculer l'amplitude du champ B_e, celle de B_i ainsi que l'amplitude de l'intensité qui traverse le conducteur. A quel phénomène l'écrantage du champ magnétique est-il dû ?
3) Estimation de la pulsation de coupure
Dans ce paragraphe, le conducteur cylindrique, qui n'est plus assimilé à une surface, est seul dans l'espace.
On cherche à caractériser le cylindre par son inductance L_2 et par sa résistance R_2.
a. On suppose le cylindre parcouru par une densité volumique uniforme de courant orthoradiale j = je_θ; déterminer le champ magnétique dans tout l'espace.
b. Déterminer l'intensité du courant I qui traverse une section droite du conducteur de longueur L et de hauteur h.
c. Calculer l'énergie magnétique dans tout l'espace en négligeant la contribution du volume du cylindre r_2 < r < r_2 + h. En déduire l'expression de l'inductance L_2.
d. Pour calculer la résistance R_2, on fend le cylindre selon une génératrice et on soumet les deux bords obtenus à une différence de potentiel U (voir Figure 2).

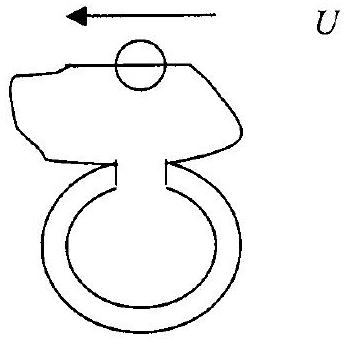

Figure 2. Cylindre vu de face
On suppose que les courants se répartissent uniformément dans le volume.
Relier la densité de courant au champ électrique, puis à la différence de potentiel ; en déduire la résistance.
e. Construire un temps caractéristique ; à quelle grandeur peut-on le comparer?
PARTIE III. Champ magnétique dans un conducteur
1) Équation générale
On considère un conducteur de conductivité γ, dans lequel existe un champ magnétique.
Montrer que le champ vérifie l'équation différentielle ΔB = μ_0 γ(∂B)/(∂t).
2) On cherche une solution harmonique de la forme complexe B_–(M, t) = B_–(x)exp(iωt)e_z.
Déterminer la solution générale B_–(x); on posera k_– = (1 + i)/δ avec δ = √(2/(μ_0 γω)).
3) Calculer numériquement δ avec γ = 4.10^7 S.m^(− 1), f = 11kHz.
Peut-on justifier l'approximation, que les champs sont uniformes dans le cylindre, étudiée en II. 3 ?
Partie B : OPTIQUE
Le problème d'optique comprend deux parties indépendantes. Une première partie sur la polarisation des ondes lumineuses présente un caractère assez expérimental, suivie d'une seconde partie, plus théorique, sur la diffraction de Fraunhofer par une ouverture rectangulaire.
Les grandeurs vectorielles sont en caractères gras.
Les six figures du problème d'optique sont rassemblées en page 9.
Polarisation et diffraction des ondes lumineuses
1. POLARISATION
Une vibration monochromatique (harmonique de pulsation ω, de vecteur d'onde k ) s'exprimera en notation :
complexe : Ψ_–(r, t) = Ψ_–(r)e^(− jωt) avec Ψ_–(r) = Ψ_0 e^(j(k ⋅ r + φ)),
vectorielle : Ψ_–(r, t) = Ψ_–(r)e^(− jωt) avec Ψ_–(r) = Ψ_0 e^(j(k ⋅ r + φ))u.
1.1. Polarisation rectiligne
1.1.1. Définir l'état de polarisation rectiligne des ondes lumineuses représentées par les champs électrique E et magnétique B. Qu'appelle-t-on plan de polarisation ?
1.1.2. Donner, dans la base orthonormale {e_x, e_y, e_z}, les expressions complexes des champs électriques E_–_1 et E_–_2, associés aux ondes polarisées suivantes :
le champ E_–_1 se propage suivant l'axe z et fait un angle de 30^∘ avec l'axe x.
le champ E_–_2 de polarisation rectiligne suivant l'axe x se propage dans une direction qui fait, dans le plan yz, un angle de 45^∘ avec l'axe y.
1.2. Production et analyse d'une lumière polarisée rectilignement
Décrire et placer schématiquement les éléments d'un montage permettant de produire une lumière polarisée rectilignement et de l'analyser.
1.3. Loi de Malus
1.3.1. Énoncer et formuler la loi de Malus.
1.3.2. Soit trois polariseurs linéaires parfaits P_1, P_2 et P_3 alignés normalement à un axe central le long duquel se propage un rayon incident d'intensité I_0 issu d'une source de lumière naturelle. Les axes de polarisation de P_1 et P_3 étant respectivement horizontal et vertical, déterminer en fonction de I_0 l'expression de l'intensité émergente I_e de P_3 dans les cas suivants :
1.3.2.1. P_2 a son axe de polarisation vertical.
1.3.2.2. P_2 a son axe de polarisation orienté de 45^∘ avec la verticale.
1.3.2.3. P_2 tourne avec une pulsation ω autour de l'axe central. En déduire la pulsation de l'oscillation de l'intensité du rayon émergent.
1.4. Polarisation par réflexion
1.4.1. Phénomène de Brewster: Une onde électromagnétique plane se propage dans un milieu transparent d'indice de réfraction n_1 et tombe sur un dioptre sous un angle
d'incidence θ_1. L'onde est réfractée sous l'angle θ_2 dans un milieu transparent d'indice de réfraction n_2 > n_1.
1.4.1.1. L'onde incidente est polarisée rectilignement, le champ électrique E_⊥ étant perpendiculaire au plan d'incidence. En considérant le rayonnement de dipôles oscillants, peut-il exister des ondes réfléchies et réfractées quel que soit l'angle d'incidence θ_1 ? Justifier votre réponse.
1.4.1.2. L'onde incidente est polarisée rectilignement, le champ électrique E_‖étant contenu dans le plan d'incidence. Expliquer pourquoi, pour un angle d'incidence θ_B (appelé angle de Brewster), le champ E_‖n'est pas réfléchi.
1.4.1.3. Déduire, de la question précédente, l'expression de l'angle θ_B en fonction des indices n_1 et n_2 et calculer la valeur de θ_B pour le cas de la transmission air ( n_1 = 1 )-verre ( n_2 = 1, 732 ).
1.4.1.4. L'onde plane incidente est issue d'une source de lumière naturelle. Après réflexion sur le dioptre, pourquoi la lumière se trouve-t-elle polarisée totalement quand l'angle d'incidence est θ_B ?
1.4.1.5. En déduire une méthode expérimentale pour déterminer l'axe d'un polariseur en présence d'une lumière naturelle.
1.5. Polarisation par dichroïsme (anisotropie d'absorption)
1.5.1. Cristaux dichroïques: La tourmaline (borosilicate naturel d'aluminium) présente, quand elle est traversée par la lumière blanche, une couleur verdâtre dans une certaine orientation et apparaît opaque pour une autre orientation.
Expliquer le phénomène de dichroïsme dans la tourmaline.

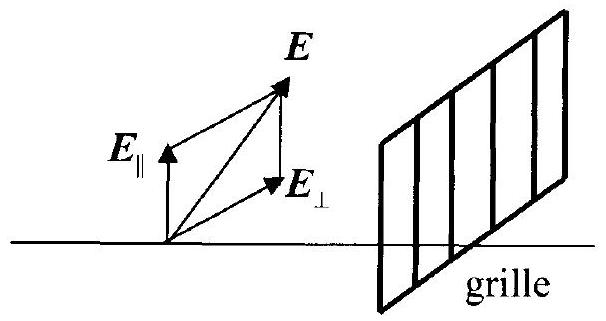

1.5.2. Grille métallique : On considère une grille constituée de fils métalliques parallèles. La période d'espacement des fils est de l'ordre de la longueur d'onde de la lumière. Pourquoi cette grille présente-t-elle la propriété de dichroïsme ?
Quel est l'état de polarisation à la sortie de la grille pour une lumière naturelle qui arrive perpendiculairement sur la grille (Figure 1)?
1.5.3. Feuilles polarisantes: Les polariseurs les plus courants sont réalisés avec des feuilles polarisantes.
Expliquer la technique de fabrication et l'origine du dichroïsme de ces feuilles polarisantes.
1.6. Polarisation par diffusion
1.6.1. Diffusion par un électron atomique: On interprète cette diffusion dans le cadre du modèle de l'électron élastiquement lié. L'électron de charge q = − e, de masse m, est soumis à un champ électrique E(t), à une force élastique de rappel − mω_0^2 r, où r représente l'écart à la position d'équilibre et à une force de frottement visqueux − m/τ(dr)/(dt).
1.6.1.1. Établir la relation fondamentale de la dynamique appliquée à l'électron quand le champ électrique E(t) est appliqué.
1.6.1.2. Déterminer, en représentation complexe, la solution particulière r_– correspondant au régime permanent (ou établi), sous la forme r_− = r_–_m e^(jωt) pour un champ : E_–(t) = E_–_m e^(jωt).
1.6.1.3. En déduire l'expression complexe du moment dipolaire induit p_– et son module |p_–|.
1.6.1.4. Montrer que la puissance moyenne rayonnée par l'atome ⟨P⟩ = (4π^3|p_–|^2 c)/(3ε_0 λ^4), dans le cas de la diffusion Rayleigh (ω_0≫ω≫1/τ), est proportionnelle à ((λ_0)/λ)^4 où λ_0 correspond à la pulsation ω_0.
1.6.2. Ciel bleu et soleil jaune.
1.6.2.1. Pourquoi le ciel terrestre est-il bleu? Qu'en est-il de sa couleur en l'observant de la lune?
1.6.2.2. Vu de la terre le soleil semble jaune, pourquoi ? Quelle est sa couleur, vue depuis l'espace?
2. DIFFRACTION
2.1. Principe de Huygens-Fresnel
L'interprétation quantitative, la plus simple, de la diffraction, repose sur une théorie ondulatoire dont les hypothèses de base, formulées par Huygens dès 1678, furent complétées par Fresnel en 1818 et synthétisées sous le nom de «principe de Huygens-Fresnel».
2.1.1. Quelle est la contribution de Huygens ?
2.1.2. Quelle est celle attribuée à Fresnel ?
2.2 Diffraction de Fraunhofer
D'après le principe de Huygens-Fresnel, l'amplitude complexe d'une onde monochromatique scalaire en un point M s'écrit : Ψ_–(M) = C∬_S Ψ_–_0(P)(exp(jkr))/r dS où Ψ_–_0(P) est l'amplitude complexe de l'onde incidente en P de S, r = PM et k = (2π)/λ le nombre d'onde de la vibration.
2.2.1. Dans l'expression de Ψ_–(M), que traduit le terme exp(jkr) et que caractérise la fonction 1/r ? Quelle est la dimension physique de la constante C ?

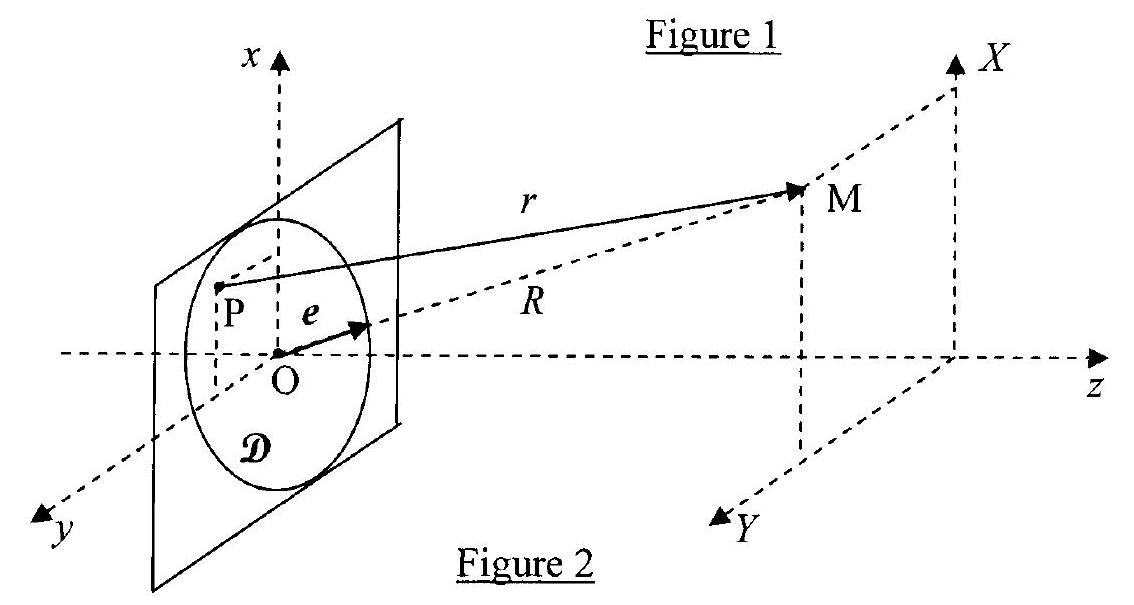

2.2.2. On désigne par Oxy le plan pupillaire, comprenant le diaphragme 𝔇, Oz l'axe normal à ce plan, P le point de coordonnées (x, y) et (X, Y, z) les coordonnées du point M (Figure 2).
Montrer que r s'exprime en fonction de R = OM, de OP et du produit scalaire e ⋅ OP où le vecteur unitaire e = (OM)/(OM) caractérise la direction d'observation.
2.2.3. En déduire que, dans l'approximation de Fraunhofer, la simplification de r dans (exp(jkr))/r conduit à l'expression approchée suivante pour l'amplitude complexe de l'onde au point P : Ψ_–(M) ≈ K_–∬_D Ψ_–_0(P)exp(− jk ⋅ OP)dS où k = ke = (2π)/λe.
Expliciter la constante K_– en fonction de la constante C, de R et k. Quelle est la dimension physique de K_– ?
2.2.4. On introduit les fréquences spatiales u = α/λ et v = β/λ où α et β sont les composantes du vecteur unitaire e suivant les axes Ox et Oy. Que devient l'expression de l'amplitude complexe Ψ_–(M) = Ψ_–(u, v) ? En déduire l'intensité de l'onde lumineuse I(u, v) dans le plan d'observation suivant la direction (u, v).
2.3. Diffraction par une fente

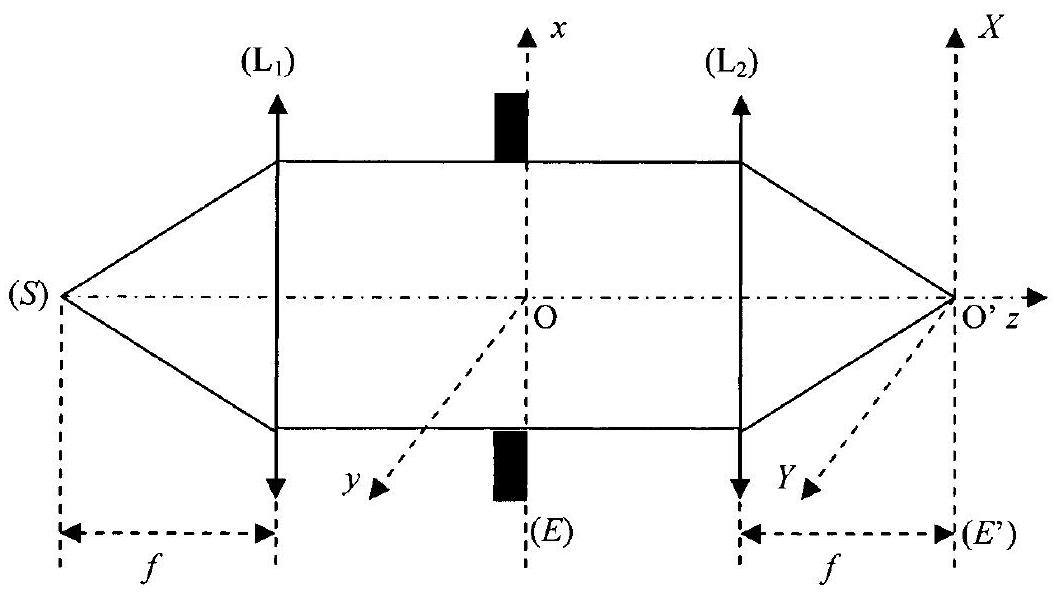

Le système optique, représenté sur la Figure 3, comprend un écran opaque ( E ), percé d'un diaphragme rectangulaire (Figure 4), placé entre deux lentilles minces convergentes identiques ( L_1 ) et ( L_2 ) (focales images f ). Une source ponctuelle ( S ) émettant une radiation monochromatique (longueur d'onde λ ) est placée au foyer objet de ( L_1 ). La lumière diffractée est observée sur un écran ( E^′ ) placé dans le plan focal image de ( L_2 ).
On repère un point P du diaphragme par ses coordonnées x et y dans (E) et un point M de ( E^′ ) par ses coordonnées X et Y dans ( E^′ ). Les axes Ox et O^′ X d'une part, Oy et O^′ Y d'autre part, sont parallèles. Les deux lentilles sont disposées suivant le même axe optique Oz perpendiculaire à ( E ) et ( E^′ ).

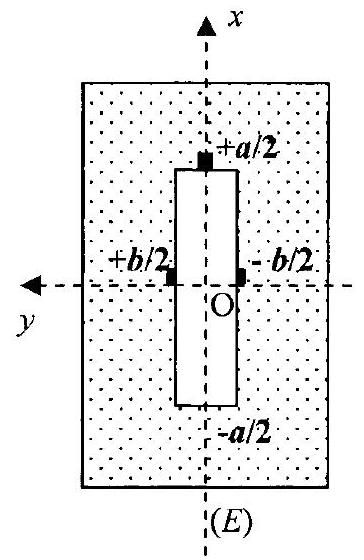

2.3.1. Montrer que l'amplitude de l'onde lumineuse diffractée par la fente, représentée sur la Figure 4, dans la direction du vecteur unitaire e(α, β, γ) est de la forme : Ψ_–(u, v) = ζ_–_0(sinU)/U(sinV)/V.
Les paramètres ζ_–_0, U et V seront exprimés en fonction de a, b dimensions de la fente, de Ψ_–_0(P), de K_– (défini en question 2.2.3.) et des fréquences spatiales u et v pour la longueur d'onde λ.
En déduire l'intensité I(u, v) en un point M(u, v) de l'écran ( E^′ ).

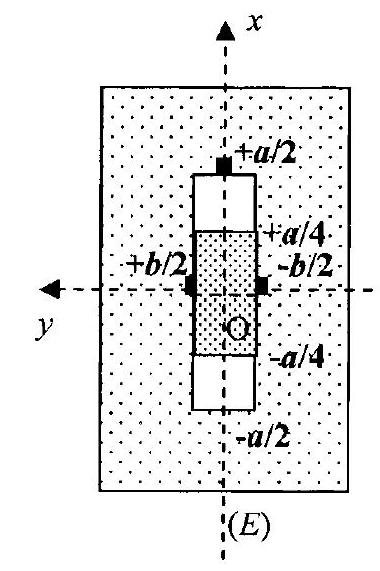

2.3.2. On recouvre la fente rectangulaire transparente de dimensions a et b d'une pupille rectangulaire transparente de même centre O , de mêmes axes de symétries Ox et Oy, de dimensions a/2 et b et qui introduit un déphasage de π pour les ondes qui la traversent (Figure 5). Déterminer, à nouveau, l'amplitude diffractée Ψ^′_–(u, v) et l'intensité I^′(u, v) au point M(u, v) de (E^′).
2.4. Diffraction par deux fentes

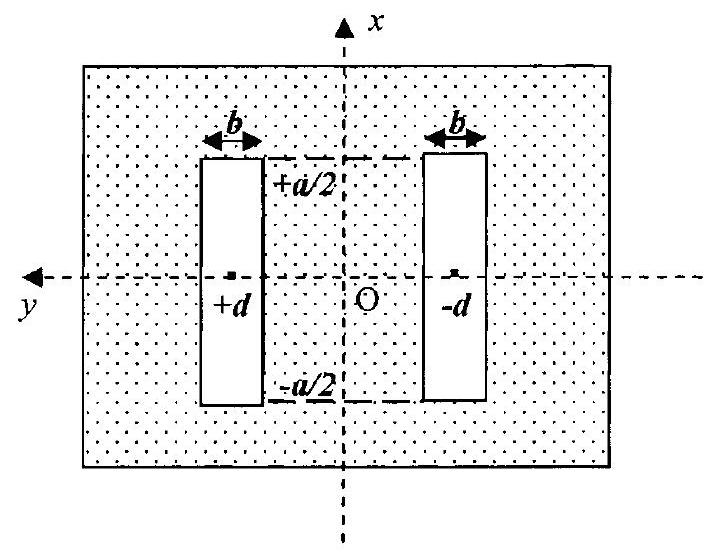

2.4.1. On fait subir à la fente une translation dans son plan Oxy pour la centrer au point de coordonnées (x_0, y_0). Exprimer l'amplitude complexe Ψ_–_0(u, v); en quoi diffère-t-elle de Ψ_–(u, v) ? Comparer la nouvelle intensité I_0(u, v) à I(u, v).
2.4.2. En tenant compte du résultat de la question précédente, quelles sont les amplitudes complexes Ψ_–_1(u, v) et Ψ_–_2(u, v) de deux fentes centrées respectivement en (x_1 = 0; y_1 = + d) et (x_2 = 0; y_2 = − d) (Figure 6) ?
En déduire l'amplitude complexe Ψ_–^(′′)(u, v) et l'intensité I^(′′)(u, v), que l'on mettra sous la forme I_0^(′′) ⋅ f(u) ⋅ g(v), de la lumière diffractée par ces deux fentes sur l'écran (E^′). On exprimera les I_0^(′′), f(u) et g(v).
2.4.3. Comment peut-on, à partir de la représentation graphique (non demandée) de la fonction g(v), déterminer la distance entre les fentes et une des deux dimensions des fentes?
Figure 3
Figure 4
Figure 5
Figure 6
Fin de l'énoncé
