CCINP Physique 2 MP 2011Sujet, corrigé et rapport du jury

CONCOURS COMMUNS POLYTECHNIQUES

Durée : 4 heures
N.B. : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Les calculatrices sont autorisées

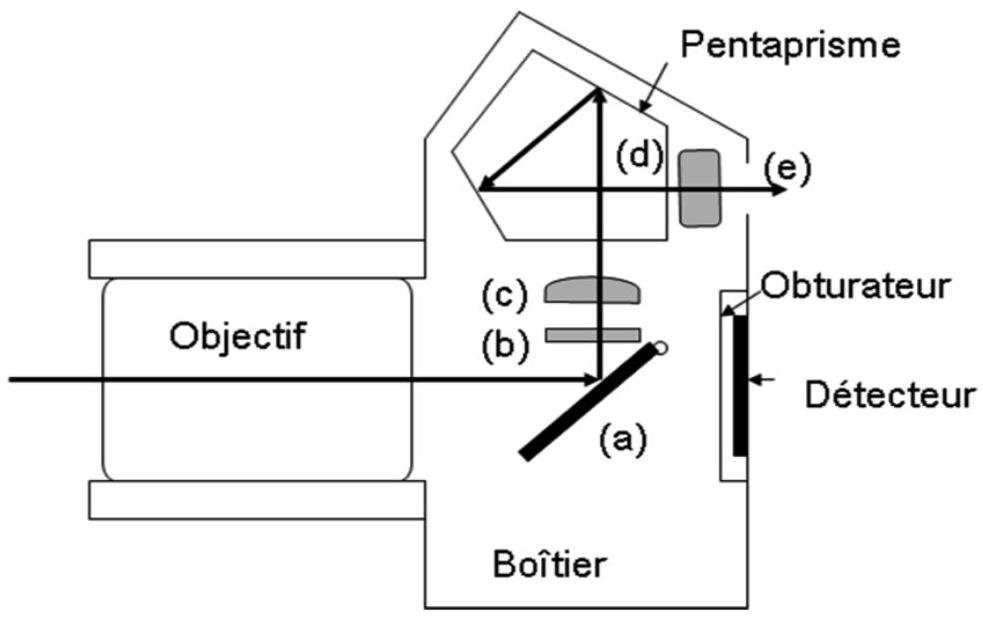

Un appareil photo est constitué d'un ensemble de lentilles dont le but est de former l'image réelle d'un objet sur un détecteur sensible aux radiations lumineuses, c'est-à-dire film argentique ou barrettes CCD . Cet ensemble est associé à un boîtier qui joue le rôle de chambre noire et qui contient un obturateur, un système optique de visée et de mise au point ainsi qu'une cellule photoélectrique qui permet de mesurer le flux lumineux incident. La figure 1, ci-dessous, représente les principaux éléments d'un appareil photo de type réflex, avec un miroir pivotant (a), un verre de visée (b), une lentille collectrice (c), un pentaprisme en toit (d) ainsi qu'un oculaire (e).

Le système optique qui constitue l'objectif doit restituer la forme et les couleurs de l'objet, ceci dans des conditions où les rayons lumineux incidents ne vérifient pas nécessairement les conditions dites de Gauss. Il doit donc pouvoir corriger les aberrations chromatiques et géométriques. La valeur absolue de la distance focale de l'objectif est communément appelée «focale». Elle représente la distance entre la pellicule (ou la matrice CCD) et la lentille équivalente à l'objectif pour un sujet à l'infini, c'est-à-dire à grande distance. Les usages veulent que l'on qualifie de longue (respectivement courte) focale, un objectif dont la focale est plus grande (respectivement plus petite) que la longueur de la diagonale du détecteur utilisé, c'est-à-dire pellicule ou matrice CCD. Ceci implique que le choix de la focale est indissociable de celui du format du détecteur.
Les deux parties du sujet d'optique sont indépendantes. Les notations sont telles que tout paramètre relatif à un objet sera indicé avec un o, tandis que tout paramètre lié à une image le sera par un i.

I. Objectif assimilé à une simple lentille mince ( L_1 ), de focale image f_(i1) = 50 mm

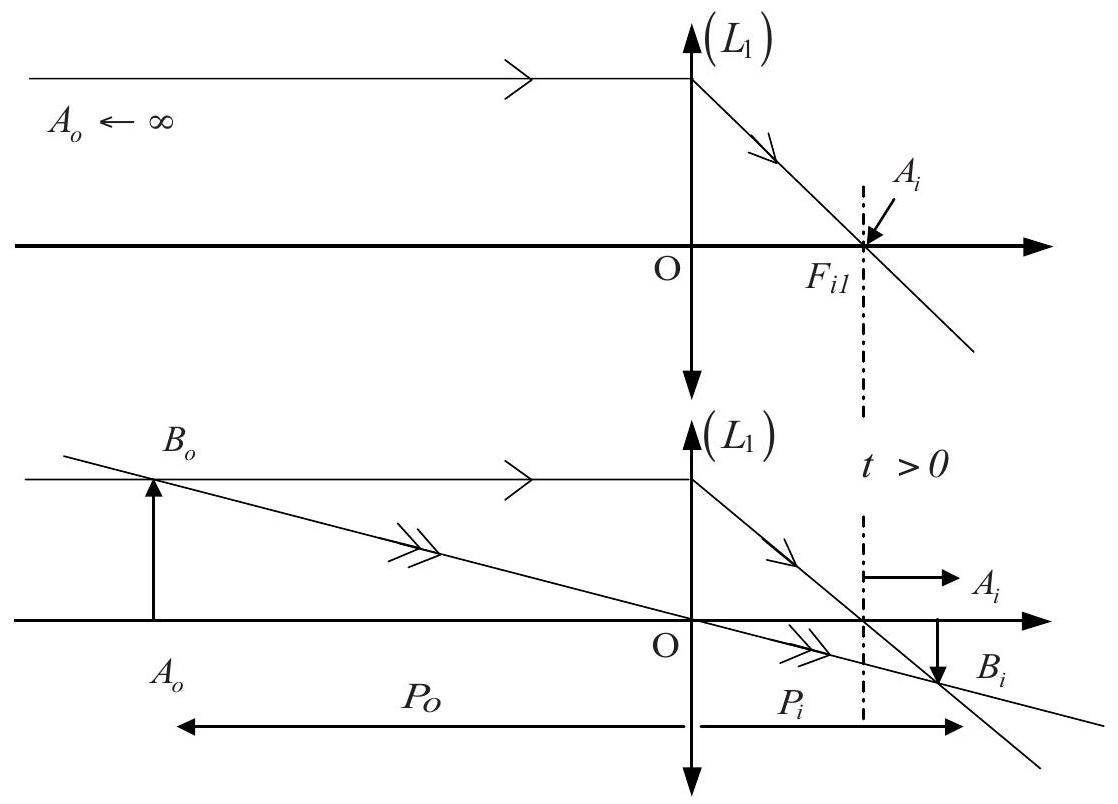

On considère le protocole représenté sur la figure 2. L'appareil est initialement réglé sur un objet placé à l'infini. On constate alors que pour former une image nette sur une pellicule fixe d'un objet situé à une distance x de l'objectif (comptée positivement) : x(> 0) = − P_O, il faut déplacer l'objectif d'une certaine distance, appelée tirage, et notée t. Cette opération constitue la mise au point.
I. 1 À l'aide de la relation de conjugaison, exprimer le tirage t en fonction des seuls x et f_(il).
I. 2 Exprimer littéralement puis calculer la variation de ce tirage pour un objet placé entre x = ∞ et x = 100f_(il). Sachant qu'une mise au point n'a de sens que pour un déplacement mécanique d'au moins un demi-millimètre, cette dernière est-elle nécessaire dans le cas présent?
I. 3 Reprendre la question précédente pour un objet placé entre x = 100f_(il) et x = 10f_(il).

Considérons trois lentilles minces (L_2), (L_3) et (L_4), de centres O_2, O_3 et O_4, placées suivant un même axe optique. ( L_2 ) et ( L_4 ) sont identiques et divergentes, de distance focale image |f_(i2)| = 60 mm, tandis que ( L_3 ) est convergente avec |f_(i3)| = 35 mm.
II. 1 Dans cette première configuration (a), les lentilles ( L_2 ) et ( L_3 ) sont accolées.
II.1.a. Montrer que la distance focale image f_(i23) de la lentille équivalente au système (L_2) + (L_3) peut se mettre sous la forme f_(i23) = f_(i2)f_(i3)/(f_(i2) + f_(i3)). La calculer et en déduire la nature de cette lentille équivalente. Pour un rayon incident parallèle à l'axe optique, tracer le rayon à la sortie de cette lentille équivalente de foyer image F_(i23).
II.1.b. Déterminer la distance O_2 O_4^– en fonction de f_(i2) et f_(i3) pour que le système constitué des trois lentilles soit afocal. La calculer.
II.1.c. Exprimer le grandissement transversal G_(ta) en fonction de f_(i2) et f_(i3) pour un objet éclairé par un rayon incident qui arrive parallèlement à l'axe optique. On pourra raisonner en termes de faisceau lumineux cylindrique parallèle à l'axe optique dont on exprimera le grandissement du rayon à travers le système optique. Donner finalement l'application numérique de ce grandissement transversal.
II. 2 Dans cette deuxième configuration (b), les lentilles ( L_3 ) et ( L_4 ) sont maintenant accolées en ayant pris soin de maintenir la distance O_2 O_4^– identique à celle de la question précédente. Montrer que le nouveau grandissement transversal G_(tb) est relié à G_(ta) par une relation très simple que l'on précisera, et en faire l'application numérique.
II. 3 En se replaçant en configuration (a) et en supposant les conditions de Gauss respectées, exprimer le grandissement angulaire G_(aa) = α^′/α en fonction de f_(i23) et f_(i4), avec α et α^′ les angles orientés des rayons incident et émergent définis par rapport à l'axe optique. Calculer G_(aa) puis le comparer à G_(ta). Pour s'aider dans le calcul, faire un schéma où seront tracés deux rayons incidents, parallèles entre eux, l'un passant par le centre O_2 de la lentille équivalente, l'autre passant par le foyer objet équivalent F_(o23). Reprendre le raisonnement pour la configuration (b), et déterminer G_(ab) le grandissement angulaire correspondant.
II. 4 On place enfin derrière la lentille (L_4), la lentille (L_1) utilisée en I.
II.4.a. À quelle distance de ( L_4 ) doit-on placer la pellicule photographique (ou la matrice CCD) pour obtenir une image nette d'un objet placé à l'infini ? La distance O_4 O_1^– importe-t-elle?
II.4.b. Où doit-on placer la lentille ( L_1 ) pour que l'encombrement du système lentilles pellicule / CCD soit le plus faible possible ?
II.4.c. À l'aide de G_(aa) et G_(ab) (grandissement angulaire dans la configuration (b)), exprimer les dimensions A_(i1)B_(i1)^– de l'image formée sur la pellicule / CCD d'un objet placé à l'infini pour les configurations (a) et (b), et dont le rayon limite arrive sur la lentille ( L_1 ) selon un angle de α = 5^∘ par rapport à l'axe optique de cette lentille. Calculer ces dimensions.
II.4.d. En déduire les distances focales images f_(ia) et f_(ib) de l'objectif constitué des quatre lentilles, respectivement pour les configurations (a) et (b). Pour ce faire, la taille des images A_(i1)B_(i1)^– calculée précédemment, on admettra l'existence d'une lentille équivalente pour les deux configurations (a) et (b) et on montrera (par exemple) que pour (a) : f_(ia) = f_(il)G_(aa) et l'on donnera l'application numérique correspondante de f_(ia).

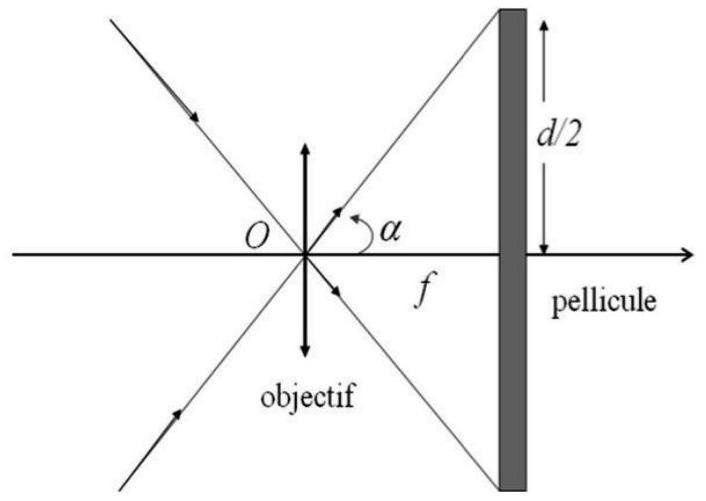

II.4.e. On appelle champ angulaire la portion conique de l'espace objet dont l'objectif photographique donne une image nette. Ce champ est exprimé par l'angle 2α du cône qui a pour sommet le centre O d'une lentille mince équivalente (voir figure 3 et raisonnement ci-dessus). Ce champ est limité par la plus grande dimension du détecteur d, c'est-à-dire la diagonale d'un format rectangulaire. Après avoir exprimé la relation entre α, d et la focale f de l'objectif (celle de la lentille équivalente des questions précédentes, c'est-à-dire f = f_(ia) et f = f_(ib) ), calculer le champ angulaire pour les deux configurations de lentilles (a) et (b) susmentionnées pour un film de format 24 × 36 mm. Commenter la compatibilité des valeurs obtenues pour les champs angulaires avec les conditions dites de Gauss.

II. 5 Si l'on compare maintenant avec l'objectif mono-lentille de la section I.1, quel est l'avantage de l'objectif bifocal ? Y aurait-il des inconvénients ?

La macrophotographie concerne l'ensemble des techniques photographiques permettant de photographier des sujets de petite taille.
On considère un objet réel situé à 30 cm de l'objectif mono-lentille ( L_1 ) utilisé en I et II, avec un tirage fixé à t = 6 mm.
III. 1 Déterminer la position de l'image p_(il) par rapport à la lentille ( L_1 ), ainsi que le grandissement transversal G_(tl). Peut-on photographier de manière nette cet objet ?
III. 2 On place devant l'objectif, à une distance e, une lentille additionnelle convergente ( L_5 ), de focale f_(i5) supérieure à f_(il). On pose x = − p_(o5) (comptée positivement), la distance entre l'objet et le centre O_5 de la lentille ( L_5 ). Donner l'expression de x en fonction des distances focales images f_(il) et f_(i5), de e et t, afin que l'image soit nette sur la pellicule.
III. 3 La distance e valant 5 cm , déterminer les valeurs minimales de x pour que l'objet puisse être photographié de façon nette pour les deux valeurs de distances focales f_(i5) = 20 et 50 cm .
III. 4 Conclure quant à l'intérêt d'utiliser cette lentille additionnelle ( L_5 ) et quant à la dépendance de x en fonction de f_(i5).

Outre les notions de tirage, de grandissement transversal et de champ angulaire déjà vues dans la première partie, celles de profondeur de champ, de résolution et d'éclairement du plan image sont toutes aussi importantes pour caractériser un appareil photographique.

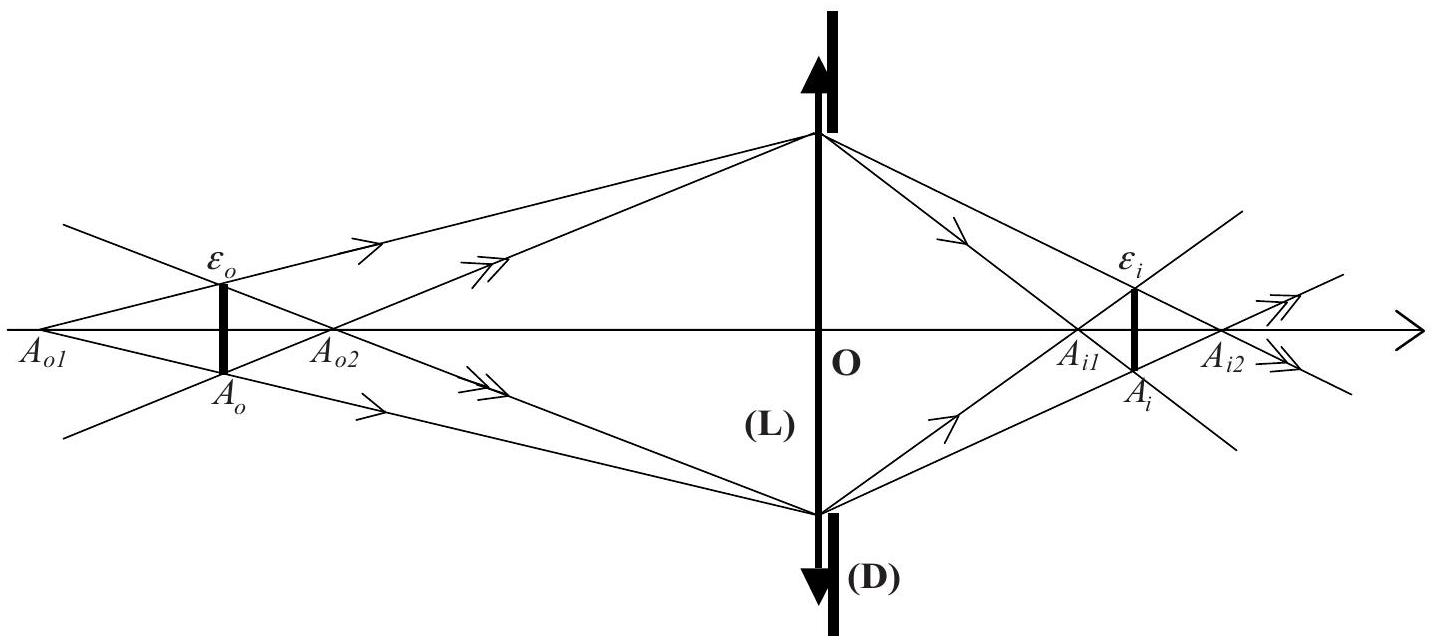

La photographie d'un objet de taille finie doit demeurer nette sur toute la profondeur de champ. On se reportera à la figure 4 qui modélise un objectif avec la simple lentille mince de distance focale image f_(il) du I de la première partie, et sur laquelle on peut voir que l'ensemble des points objets situés sur l'axe optique entre A_(o1) et A_(o2), pour un diamètre D_d du diaphragme (D), n'impressionnent qu'un seul grain argentique de la pellicule (ou un seul pixel de la matrice CCD ). Cette gamme de distance séparant ces objets de l'objectif Δd_o = d_(o1) − d_(o2) est appelée profondeur de champ, avec d_(o1) et d_(o2) respectivement les distances algébriques A_(o1)O^– et A_(o2)O^–. En effet, l'image d'un objet ponctuel A_o n'a pas nécessité d'être rigoureusement ponctuelle en raison de la taille finie ε d'un grain (ou d'un pixel), et par conséquent, la photo restera "nette" si la dimension ε_i de l'image d'un point est inférieure à cette taille ε. La profondeur de champ dépend également de la focale, de la distance à laquelle se trouve l'objet ainsi que du nombre d'ouverture qui correspond à une ouverture maximale du diaphragme.

I. 1 En notant d_o la distance A_O O^– à laquelle un objet de dimension ε_o donne une image de dimension ε_i = ε dans le plan de détection, exprimer d_(o1) et d_(o2) en fonction de d_o, D_d, ε et du module du grandissement transversal |G_t| = ε_i/ε_o. En déduire l'expression de la profondeur de champ.
I. 2 Influence de la diffraction
I.2.a. Dans cette question, on détermine l'ordre de grandeur de la limite de résolution spatiale due à la seule diffraction. Une fente infinie selon Oy, de largeur a selon Ox, est éclairée normalement selon l'axe Oz en lumière monochromatique, d'intensité I_0, de longueur d'onde λ et suivant les conditions dites de Fraunhofer. Elle est suivie de la lentille ( L_1 ), de focale image f_(il). On observe alors la figure de diffraction sur un écran placé dans le plan focal image de (L_1). Exprimer l'intensité lumineuse I sur l'écran en fonction de x, coordonnée suivant l'axe ( Ox ) de l'écran. En déduire l'expression de la largeur de la tache centrale de diffraction en fonction de λ, a et f_(il).
I.2.b. En admettant que la limite de résolution spatiale Δx_i pour une pupille d'entrée d'un objectif photographique de diamètre D_d (tel qu'étudié précédemment) est assimilable à la largeur de la tache centrale de diffraction obtenue dans la question précédente pour une fente infinie de largeur a = 2D_d, calculer cette limite de résolution spatiale due à la seule diffraction pour l'ouverture numérique maximale N.O = 2, 8 ainsi que pour l'ouverture numérique minimale N.O = 1, 4, sachant que l'objectif est éclairé sous une longueur d'onde de 550 nm . Comparer ces nombres à ε et conclure.

L'éclairement du plan image E^‵_i est donné comme le rapport dφ_i/dS_i, avec φ_i le flux lumineux image et S_i la surface du plan image, et s'exprime donc en W.m^(− 2). La figure 5 décrit les principaux paramètres qui fixent l'éclairement du plan image. On reconnaît entre l'entrée E et la sortie S du système optique, les pupilles P_e et P_s qui diaphragment le faisceau optique et fixent ainsi les angles maximaux d'inclinaison des rayons incidents β_o et images β_i. On peut montrer que le flux lumineux infinitésimal image est donné par dφ_i = L_i dS_i∫cosθ_i dΩ_i avec L_i = τL_o la luminance du plan image liée à celle de l'objet L_o par le facteur de transmission τ, θ_i l'angle d'inclinaison image variant entre 0 et β_i, et dΩ_i l'élément infinitésimal d'angle solide image.
II. 1 Exprimer l'éclairement du plan image E^‵_i en fonction de l'angle β_i, L_o et τ.
II. 2 En partant de l'expression trouvée en II.1, montrer que l'expression littérale approchée (petits angles) de l'éclairement vaut : E^‵_i ≈ (πτL_O)/(4(N.O)^2).

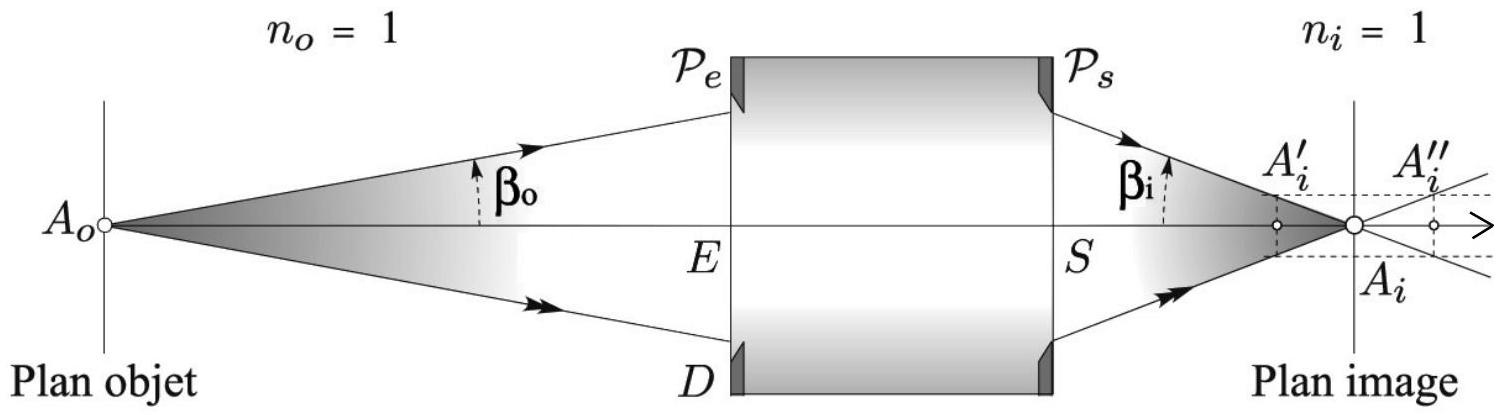

Pour ce faire, on utilisera la conservation du stigmatisme dans un plan perpendiculaire à l'axe optique qui s'exprime par la relation des sinus d'Abbe : n_o sinβ_o = G_t n_i sinβ_i, ainsi que la relation approchée (petits angles) qui lie grandissement transversal G_t, quantité sinβ_o et nombre d'ouverture, N.O, soit G_t = 2(N.O)sinβ_o.
L'effet produit sur le film ou la matrice CCD ne dépend que de l'énergie lumineuse reçue, donc de l'exposition lumineuse E^‵_i T, avec T le temps de pose. L'exposition variant en T/(N.O)^2, discuter brièvement le compromis entre le temps de pose et l'ouverture du diaphragme.

Ce problème, composé de trois parties, propose la détermination du champ magnétique pour une boule chargée dans différentes configurations. L'assimilation de cette boule chargée à l'électron permettra, dans quelques applications, d'approcher la valeur du rayon de l'électron.

Représentation des grandeurs scalaires : a, AB
Représentation des grandeurs vectorielles : a, AB
Notation du produit scalaire ( F ⋅ G ) et vectoriel ( F × G ) des deux vecteurs F et G.

Données :

Les parties I, II et III sont majoritairement indépendantes (résultats de I.3. utilisés en II.6.2.).
I. Boule chargée au repos.

On considère une boule de centre C , de rayon R uniformément chargée de densité volumique de charges ρ.
I.1 Exprimer la charge Q de la boule en fonction de ρ et de R.
I.2. Par utilisation des règles de symétrie et les invariances du système, expliquer la forme du champ électrostatique E(M) en un point M(r, θ, φ) et E(C).
I.3. Appliquer le théorème de Gauss pour définir le champ électrostatique dans les cas : E_(int)(r < R) et E_(ext)(r ≥ R) que l'on explicitera en fonction de Q, R, r et e_r.
I.4. Application numérique : calculer E_(ext)(R) pour Q = |e| et R = R_e.
I.5. Tracer l'allure de E(r) champ déduit de I.3. et reporter les coordonnées de E_(ext)(R_e).
I.6. Dans cette configuration de «boule chargée au repos», quel est alors le champ magnétique B(M) ?
I.7. En déduire, en fonction de Q et de R, les énergies électromagnétiques W_1 dans la boule et W_2 à l'extérieur de la boule et vérifier que l'énergie électromagnétique W = W_1 + W_2 = (3Q^2)/(20πε_0 R).
I.8. Application numérique : en assimilant l'énergie de repos mc^2 de l'électron à l'énergie électrostatique de la boule immobile, déterminer la valeur du rayon R_e de l'électron.

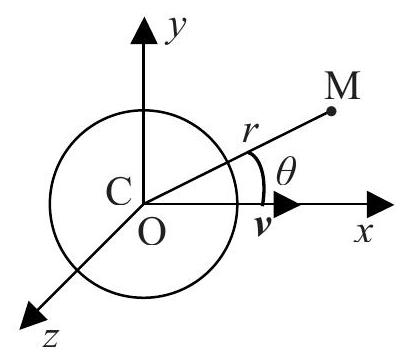

La boule précédente est animée d'un mouvement de translation rectiligne uniforme de vitesse v suivant la direction Ox. À l'instant t = 0, le centre C de la boule passe par l'origine O . Un point M est repéré par r = CM et θ = (Cx, CM) (figure 1).

II. 1 Définir, en tout point M , en fonction de Q, R et v, le vecteur densité de courant j. On notera j_(int) et j_(ext) les vecteurs densité de courant, respectivement à l'intérieur et à l'extérieur de la boule de rayon R.
II. 2 Exprimer, d'après la loi de Biot et Savart et à l'instant t = 0, le module B_(ext) du champ magnétique B_(ext) au point M extérieur à la boule, en fonction de Q, v, r et θ.
II. 3 Déterminer la circulation C_(B_(ext)) de B_(ext), le long d'un contour circulaire ( Γ ) du plan yOz(θ = π/2), centré en O et de rayon r ≈ R légèrement supérieur à R (on supposera que B_(ext)(r > R) = B_(ext)(r ≈ R)).
II. 4 Exprimer le flux Φ_j de la densité de courant j à travers une surface qui s'appuie sur ( Γ ).
II. 5 En déduire que le théorème d'Ampère appliqué à la densité de courant j sur ( Γ ) n'est pas vérifié. Quelle en est la cause ?
II. 6 En régime variable, le théorème d'Ampère doit s'appliquer à la densité de courant : J = j + ε_0(∂E)/(∂t) où j est la densité de courant définie en II.1.
II.6.1 Que représente le terme ε_0(∂E)/(∂t) dans l'expression de J ?
II.6.2 Exprimer les champs E_(int) et E_(ext) trouvés en I.3 respectivement en fonction de grad_M(r^2) = 2r et de grad_M(1/r) = − r/r^3.
II.6.3 Montrer que :

où l'on définira A et les fonctions scalaires f(r, θ) et g(r, θ). Ces fonctions nécessitent le calcul de ((∂r)/(∂t))_(t = 0) obtenu, par exemple, en explicitant r^2 en fonction des coordonnées cartésiennes x, y, z et des variables v et t.
II.6.4 Déterminer les composantes radiales : [(∂E_(int))/(∂t)]_(radial) et [(∂E_(ext))/(∂t)]_(radial), [j_(int)]_(radial) et [j_(ext)]_(radial), [J_(int)]_(radial) et [J_(ext)]_(radial).
II.6.5 Exprimer B_(int) et B_(ext) par application du théorème d'Ampère. On choisira le contour circulaire ( Γ^′ ), dans un plan parallèle à yOz, passant par M et ( S^′ ) la surface de la calotte sphérique ayant pour centre C et s'appuyant sur ( Γ '). Le champ B sera pris sous la forme B(M) = B(r, θ)e_φ.
II. 7 En déduire, en fonction de Q, v et R, les énergies magnétiques W_(1 m) dans la boule et W_(2 m) à l'extérieur de la boule et vérifier que l'énergie magnétique W_m = W_(1 m) + W_(2 m) est égale à (μ_0 Q^2 v^2)/(10πR).
II. 8 Application numérique : en assimilant l'énergie magnétique W_m à l'énergie cinétique, en vitesse non relativiste, d'un électron de masse m et pour la charge |e|, quel serait le rayon R_e de l'électron?

Rappel : une spire circulaire de rayon a, parcourue par un courant d'intensité I, crée en un point M de l'axe Oy de cette spire, un champ magnétique B(M) de la forme: B(M) = (μ_0 I)/(2a)sin^3 θe_y où e_y est un vecteur unitaire de l'axe Oy et θ, le demi-angle au sommet du cône de sommet M d'axe Oy s'appuyant sur la spire.

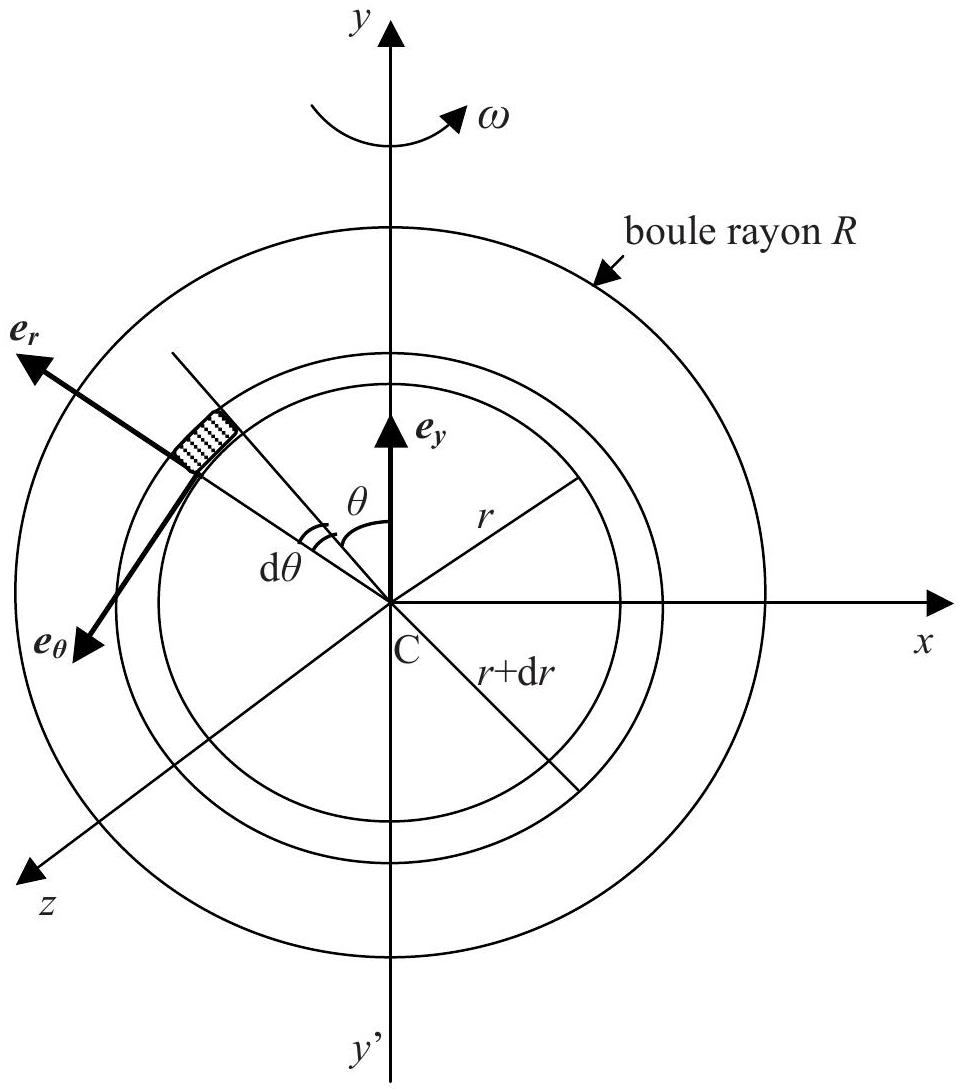

La boule précédente tourne autour d'un diamètre, porté par y^′ y, à la vitesse angulaire constante ω (figure 2).
III. 1 On considère la spire circulaire engendrée par la rotation autour de l'axe y^′ 'y de la surface hachurée de la figure 2 . Définir la charge δ^2 Q et le courant électrique δ^2 I portés par cette spire et en déduire l'expression du champ magnétique B(C) au centre de la boule en fonction de ω, Q et R.
III. 2 Exprimer le moment magnétique élémentaire δ^2 ℳ de cette spire et en déduire le moment magnétique ℳ provenant de la contribution de toutes les spires élémentaires coaxiales.
III. 3 Exprimer ce moment magnétique ℳ en fonction de son moment angulaire cinétique L. (On rappelle que le moment d'inertie d'une boule par rapport à un diamètre est (2/5)mR^2).
III. 4 Application numérique : pour l'électron qui tourne sur lui-même autour de l'un de ses diamètres, on définit un moment magnétique de spin M_s et un moment cinétique de spin S reliés entre eux par la même relation obtenue entre ℳ et L.
Calculer la valeur de ℳ_s sachant que S = (√3)/(4π)h ( h : constante de Planck).
En mécanique quantique, la valeur donnée de ℳ_s est de 1, 6 × 10^(− 23) A.m^2. Quelle serait alors la formulation de M_s en fonction de S ? La mécanique classique peut-elle interpréter correctement les phénomènes de spin de l'électron?
