CCINP Physique 2 MP 2012Sujet, corrigé et rapport du jury

Durée : 4 heures
N.B. : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Le sujet comporte quatre parties indépendantes.
Les parties I et II portent sur l'optique (de la page 2 à la page 8).
Les parties III et IV portent sur l'électromagnétisme (de la page 9 à la page 15).

Les notations sont telles que tout paramètre relatif à un objet sera indicé avec un o tandis que tout paramètre lié à une image le sera par un i. Les questions à l'intérieur des parties I et II sont largement indépendantes.

Le premier des quatre principaux télescopes du «Très Grand Télescope» (acronyme anglo-saxon VLT) installé au sommet du Cerro Paranal, au Chili, a été prénommé Antu (Soleil en langue mapuche) et a été mis en service en 1998. Comme tous les télescopes du VLT, il est de type Ritchey - Chrétien, avec un des quatre foyers de type Cassegrain.

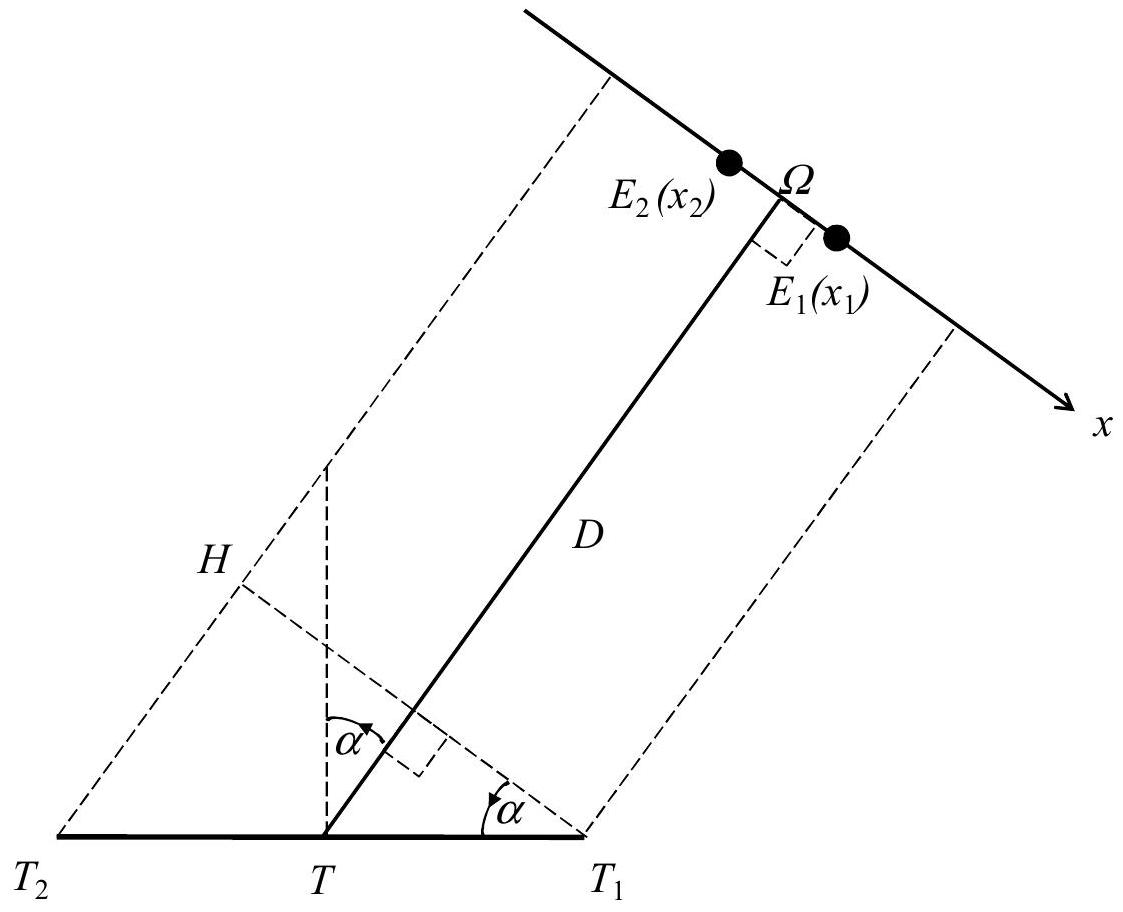

On étudiera un montage interférométrique à deux télescopes. Outre le télescope Antu du VLT, appelé T_1 par la suite, le montage considéré inclut également Kueyen (Lune en langue mapuche), télescope mis en service en 1999 et appelé T_2.

Les deux télescopes T_1 et T_2 sont identiques, et le diamètre de leurs ouvertures circulaires est négligeable devant la longueur T_2 T_1 = b de la ligne de base (de milieu T ) qui joint les deux instruments. La position moyenne Ω d'un système stellaire binaire, c'est-à-dire une étoile double symétrique avec deux contributions égales de l'éclairement I_0, est repérée par l'angle α que fait la direction TΩ avec la normale en T à la ligne de base. On pose D = TΩ. Les positions x_1 et x_2 = − x_1 des 2 étoiles E_1 et E_2 qui constituent le système stellaire sont comptées par rapport à l'origine Ω de l'axe Ωx, ce dernier étant perpendiculaire à la direction TΩ. L'ensemble des caractéristiques décrites ci-dessus est apparent sur la figure 1. En outre, un dispositif annexe, dont on discutera l'usage par la suite, permet de faire interférer les ondes optiques issues des deux foyers images en introduisant une différence de marche supplémentaire L_f sur le signal issu de T_1.
I. 1 Exprimer les différences de marche δ_1 = E_1 T_2 − E_1 T_1 et δ_2 = E_2 T_2 − E_2 T_1, hors contribution L_f. Pour faire le calcul approché de ces deux grandeurs, on remarquera que la distance D est extrêmement grande devant les autres dimensions exprimées sur la figure 1, et qu'il est alors possible pour E_1, respectivement E_2, de poser E_1 T_2 ≈ E_1 H + HT_2.
Montrer que les phases spatiales correspondantes φ_k(k = 1, 2) qui prennent en compte toutes les contributions des différences de marche peuvent se mettre sous la forme :

avec λ la longueur d'onde supposée monochromatique émise par les étoiles E_1 et E_2, x_k(k = 1, 2) leurs positions et X une longueur que l'on explicitera.
I. 2 La contribution à l'intensité I_k est due, pour une étoile E_k donnée, au système interférentiel qui résulte des phases spatiales φ_k. Il est aisé de l'exprimer par la relation I_k = I_0(1 + cosφ_k).
Donner l'intensité totale I en fonction de I_0, φ_1 et φ_2. Mettre cette intensité totale sous la forme :

I. 3 La distance entre les télescopes Antu et Kueyen est b = 57, 000 m. Le système binaire est à la position moyenne α = 45^∘ et les deux étoiles E_1 et E_2 sont supposées émettre à la même longueur d'onde de 600 nm .
Trouver la plus petite distance angulaire θ = (x_2 − x_1)/D détectable, exprimée en radians, pour obtenir un éclairement uniforme.
I. 4 Calculer le contraste γ donné par γ = (I_(max) − I_(min))/(I_(max) + I_(min)).
I. 5 On s'arrange généralement, via l'utilisation d'une ligne à retard, pour que L_f, différence de marche supplémentaire mentionnée en introduction, soit égale à (− bsinα). Quelle en est la raison?

Cette ligne à retard peut être réalisée à l'aide d'une fibre optique, et dans la suite de l'exercice, nous considérerons une fibre monomode à saut d'indice comme présentée figure 2, page 3. Les rayons lumineux subissent une succession de réflexions totales à l'interface entre le cœur et la gaine de la fibre.

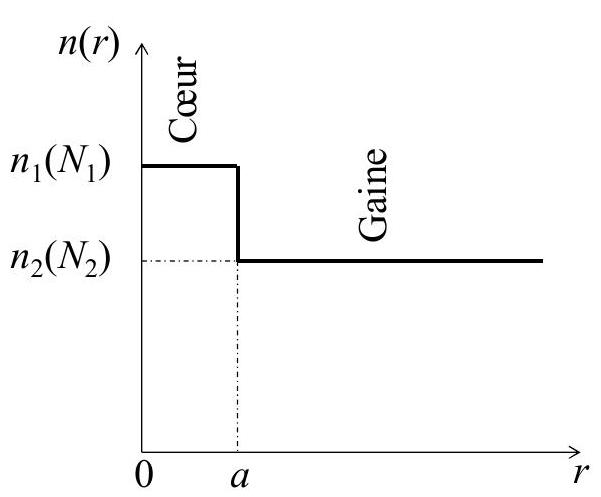

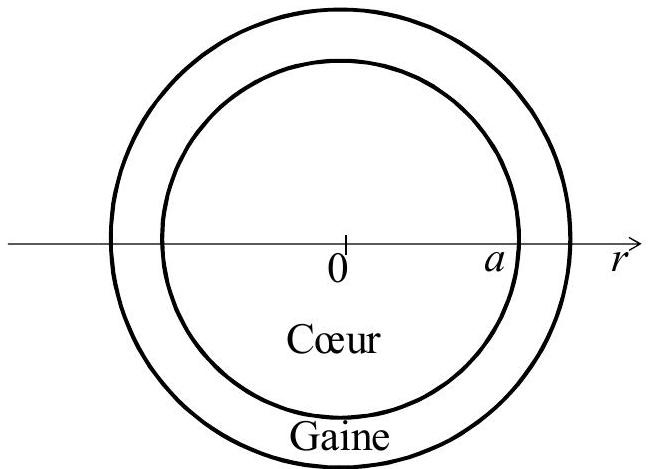

Dans toute fibre, chacun de ses constituants, c'est-à-dire cœur et gaine, doit se voir associer un coefficient de dispersion D pour deux raisons : du fait du mode guidé et de la distorsion associée à la dispersion relative au temps d'arrivée d'un signal, mais également du fait que les indices dépendent des longueurs d'onde λ. Une fibre est alors définie par ses indices de réfraction n_1 et n_2, respectivement pour le cœur et la gaine, mais également par ses indices de groupe N_1 et N_2 liés aux vitesses de groupe respectives d'un signal donné, dans les milieux n_1 et n_2. Les premiers dépendent des seconds par la relation N_i = n_i − λ(dn_i)/(dλ)(i = 1, 2), dont on n'a pas explicitement l'usage dans la suite du problème. On admettra qu'avec la fibre employée ici, on se place dans le cas où (N_1 − N_2)/N_2 ≈ (n_1 − n_2)/n_2 et n_1 + n_2 ≈ 2n_2.
I.6.1 On peut montrer que le coefficient de dispersion du guide, c'est-à-dire la gaine, dans des conditions de faible guidage pour une fibre monomode vaut D_g = − 1, 984((N_1 − N_2))/(λ_0 c)1/(V^2), avec c la vitesse de la lumière dans le vide (c = 3.10^(− 4) m.ps^(− 1)) et V = ((2πa)/(λ_0))√(n_1^2 − n_2^2), tel que V < 2, 4 en régime monomode.
Montrer que si l'on exprime a et λ_0 en μm, alors D_g peut s'écrire simplement selon D_g = − 83, 76(N_2 λ_0)/(n_2^2 a^2) (exprimé en unités ps. km^(− 1).nm^(− 1) ).
I.6.2 Le diamètre de la gaine étant par ailleurs grand devant celui du cœur qui vaut 2a, on peut montrer que le coefficient de dispersion du cœur D_m est alors donné par D_m = Aln((λ_0)/B), avec A et B deux constantes, la première ayant la dimension de D_m, la seconde celle d'une longueur caractéristique, et λ_0 est la longueur d'onde de la lumière incidente dans le vide.
Quelle est l'expression de a qui permet de compenser le coefficient de dispersion du matériau D_m par celui de dispersion du guide D_g pour finalement annuler le coefficient de dispersion total D = D_m + D_g ? Faire l'application numérique avec λ_0 = 1, 55μ m, n_2 = 1, 442, N_2 = 1, 457, A = 145ps.km^(− 1).nm^(− 1) (dimension physique de D, voir introduction) et B = 1, 35μ m.
I.6.3 Avec ces valeurs numériques, calculer D_m et vérifier que la fibre est monomode. On donne n_1 = 1, 447.

Le satellite Hubble est un instrument à deux réflecteurs, pour une masse de 11 tonnes et une longueur d'environ 13 m .

Un satellite doit être autonome d'un point de vue énergétique, et une solution consiste en l'usage de panneaux solaires avec des cellules photovoltaïques. Sur Hubble, ils sont au nombre de deux, pour une surface nominale totale de 36 m^2, qui alimentent principalement les caméras et les quatre grands volants employés pour orienter et stabiliser le télescope. Les panneaux doivent collecter un maximum de lumière pour une masse minimale et un encombrement réduit. L'utilisation de lentilles de Fresnel peut prendre tout son sens, car à distance focale et diamètre identiques à ceux d'une lentille «standard», elles ont une épaisseur considérablement plus faible, et donc une masse dans la même proportion.

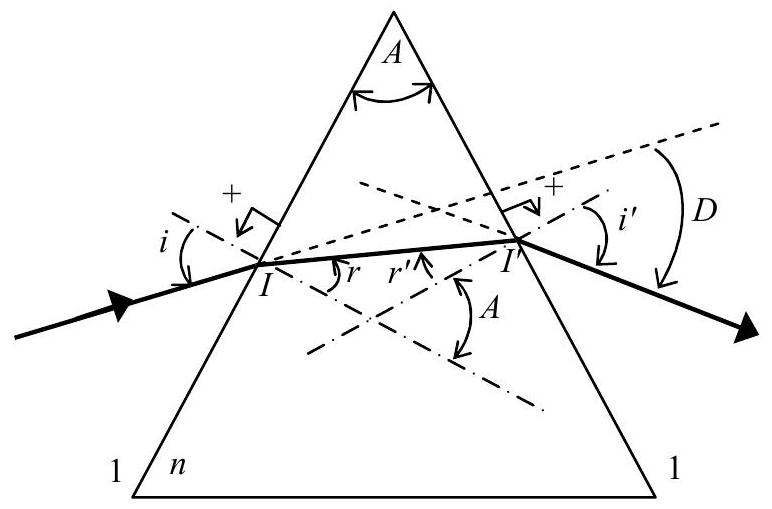

II.1.1 Avant de procéder à l'étude d'une telle lentille, on va d'abord s'intéresser à un simple prisme d'indice n et d'angle au sommet A tel que représenté sur la figure 3. On note i et i ' les angles d'incidence et d'émergence au niveau des faces d'entrée et de sortie du prisme comptés par rapport aux normales respectives, ainsi que r et r ' ceux des rayons, l'un réfracté sur la face d'entrée et l'autre incident sur la face de sortie. Donner les lois de Descartes en réfraction pour chacune des deux faces, ainsi que la relation du prisme qui lie l'angle de déviation D à i, i^′ et A.

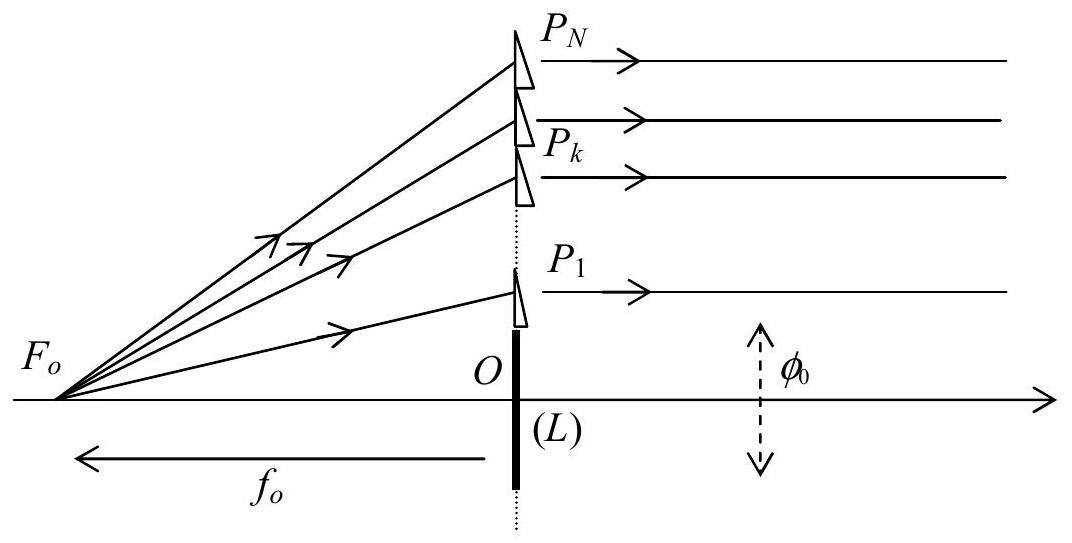

II.1.2 On modélise la lentille de Fresnel par un système optique de révolution comportant au centre une lentille plan-convexe ( L ) de diamètre φ_0 et de distance focale f, entourée de N anneaux prismatiques ( N≫1 ) selon un arrangement représenté sur la figure 4.

Chaque prisme P_k(1 ≤ k ≤ N) est caractérisé par son angle au sommet A_k, le dit sommet étant situé à la distance ρ_k de l'axe de ( L ) telle que ρ_k = φ_0/2 + kE, avec E une constante. La face d'entrée de chacun de ces prismes est perpendiculaire à l'axe de la lentille (L), conformément à la figure 4. Le but est de déterminer l'angle au sommet de chaque prisme pour qu'un rayon incident issu d'une source ponctuelle placée au foyer objet F_o de la lentille plan-convexe ( L ), ressorte parallèlement à l'axe optique. Si l'on est capable de réaliser un tel dispositif, on aura alors obtenu une lentille mince convergente de foyer objet F_o, de distance focale objet f_o et de diamètre φ = φ_0 + 2Nε.

II.1.2.1 Préciser l'expression de la déviation D_k à la traversée du prisme P_k en fonction de l'angle d'incidence i_k du rayon sur la face d'entrée. On supposera que ε est suffisamment faible pour que l'angle i_k soit le même pour tous les rayons incidents sur un prisme donné.
II.1.2.2 En utilisant les lois de Descartes établies en II.1.1 pour les deux faces d'un prisme P_k donné, montrer que l'angle au sommet A_k peut se mettre sous la forme tanA_k = (sini_k)/((n^2 − sin^2 i_k)^β − 1) et déterminer la valeur de β.
II.1.2.3 Exprimer sini_k en fonction de ρ_k et f_o, la distance OI étant assimilée à ρ_k, avec I point d'entrée du rayon incident dans le prisme P_k.
II.1.3 Calculer la constante ε, puis les angles i_1, i_(10), A_1 et A_(10) pour les paramètres suivants de la lentille de Fresnel : N = 10, n = 1, 5, φ = 15 cm, f_0 = − 10 cm et φ_0 = 5 cm.
II.1.4 On rappelle que la focale f_i d'une lentille mince en fonction de n et des rayons de courbure comptés algébriquement R¯_1 et R¯_2 des dioptres, respectivement indicés 1 pour l'entrée et 2 pour la sortie, est donnée par 1/(f_i) = (n − 1)(1/(R¯_1) − 1/(R¯_2)).
Exprimer le rayon de courbure R_(pc) de la face sphérique de la lentille plan-convexe ( L ) en fonction de l'indice n et de sa distance focale image f_i, puis en fonction de n et de f_o. Le calculer.

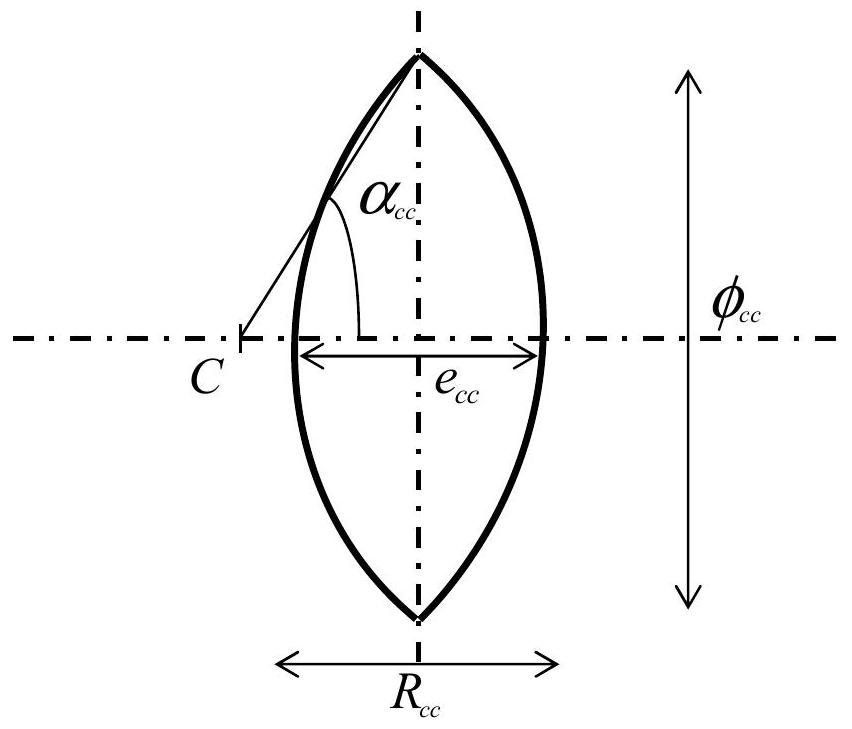

II.1.5 En s'appuyant sur la figure 5, exprimer l'épaisseur e_(cc) au centre d'une lentille biconvexe symétrique en fonction du rayon de courbure R_(cc) pour laquelle le diamètre apparent vu depuis C l'un des centres de courbure est 2α_(cc) et de la hauteur φ_(cc). En déduire l'épaisseur e_(pc) de la lentille plan-convexe ( L ) en fonction de R_(pc) et φ_0, puis la calculer.

II.1.6 Comparer e_(pc) avec l'épaisseur au centre d'une lentille biconvexe symétrique de même distance focale f_o et de diamètre 15 cm . Conclure.

Les gyrolasers Sagnac, c'est-à-dire des gyroscopes à laser exploitant l'effet Sagnac, sont utilisés pour mesurer avec précision la rotation d'un dispositif par rapport à un référentiel inertiel, référentiel fixe vis-à-vis d'étoiles lointaines. Lorsqu'ils sont associés à des accéléromètres pour déterminer la position, la vitesse et l'altitude d'un engin, l'ensemble constitue une centrale à inertie.

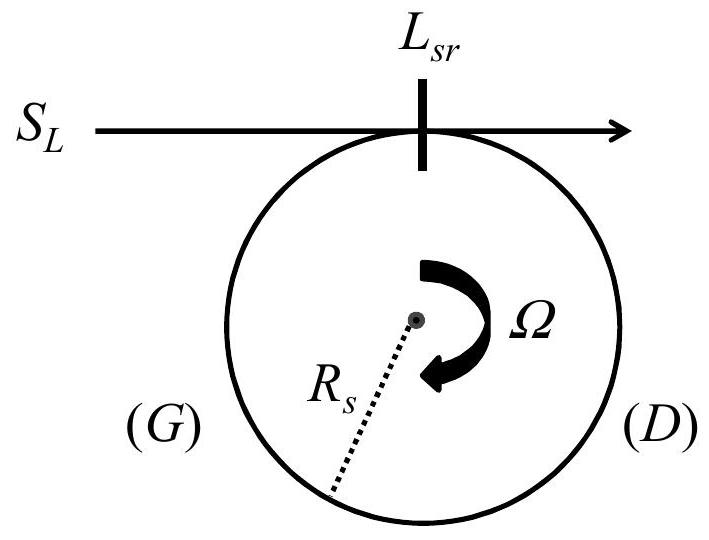

L'interféromètre de Sagnac, de rayon R_S = 20 cm, est schématisé sur la figure 6. La lumière laser provenant de la source S_L et qui tombe perpendiculairement sur la lame semi-réfléchissante L_(sr), effectue un parcours circulaire soit dans le sens ( D ) soit dans le sens ( G ) d'une fibre optique d'indice de cœur n selon qu'elle est transmise ou réfléchie au niveau de la lame L_(sr). La sortie de l'interféromètre est matérialisée par la flèche à droite.

On fait tourner l'interféromètre de Sagnac autour d'un axe perpendiculaire à son plan, à une vitesse angulaire Ω supposée uniforme.
II.2.1 La rotation de l'interféromètre induit une différence de marche entre les chemins (D) et (G). Lequel de (D) ou (G) est le plus long ? Qu'observe-t-on à la sortie de l'instrument?
II.2.2 S'agissant de lumière, le calcul du temps de parcours pour les deux chemins devrait être effectué en cinématique relativiste. Nous nous contenterons cependant du résultat au premier ordre qui se trouve correspondre au calcul classique.
Calculer les temps de parcours t_D et t_G, respectivement des chemins ( D ) ou ( G ), puis les différences de marche δ et de phase φ induit par la rotation, en fonction de R_s, de Ω, de la vitesse de la lumière c, de n et de sa longueur d'onde λ.

Ce problème d'électromagnétisme propose, en partie III, la conception d'un teslamètre en utilisant un montage comprenant des amplificateurs opérationnels, suivie d'une partie IV, où le phénomène de lévitation est étudié dans les domaines «électrostatique» et «magnétique».

Représentation des grandeurs scalaires : a, AB et vectorielles : a, AB
Notation du produit scalaire ( F ⋅ G ) et vectoriel ( F × G ) des deux vecteurs F et G.

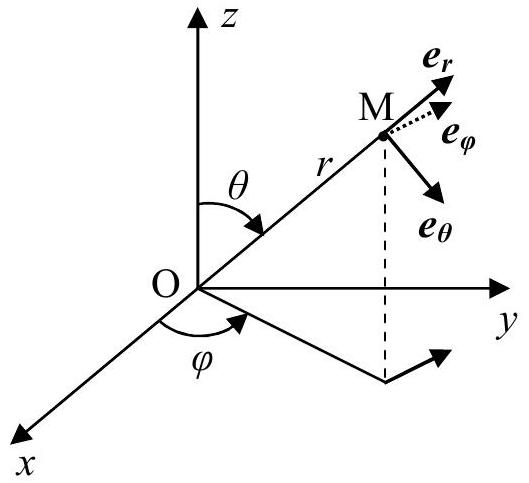

Dans un système de coordonnées sphériques ( r, θ, φ ), on définit la base orthonormée directe ( e_r, e_θ, e_φ).
Gradient d'une fonction scalaire : gradf(r, θ, φ) = (∂f)/(∂r)e_r + 1/r(∂f)/(∂θ)e_θ + 1/(rsinθ)(∂f)/(∂φ)e_φ

Perméabilité du vide : μ_0 = 4π × 10^(− 7)H.m^(− 1)
Permittivité du vide : ε_0 = 1/(36π × 10^9) F.m^(− 1)
Valeur de l'intégrale : ∫_(θ = 0)^(θ = π)sin^3 θ dθ = 4/3

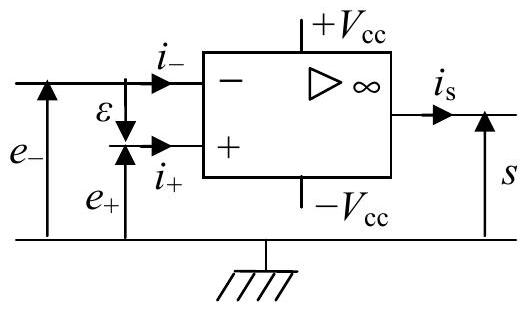

On schématise un amplificateur opérationnel (AO) par la figure suivante :

où + V_(cc) et − V_(cc) sont les tensions d'alimentation de l'ordre de ± 15 V, qui n'apparaîtront plus dans les schémas suivants.
On pose e_+et e_−les tensions d'entrée, ε la tension différentielle d'entrée, s la tension de sortie, i_+ et i_−les courants d'entrée et i_s le courant de sortie.
III.1.1 Définir les deux types de régime de l'AO idéal et représenter sa caractéristique de transfert s(ε).
III.1.2 Dans le cas d'un AO idéal en fonctionnement linéaire, quelles sont les valeurs de i_+, i_−, ε et du gain différentiel μ = s/ε ?
Dans le symbole général d'un opérateur représenté par un rectangle (symbole normalisé) que représentent le triangle et le signe ∞ à l'intérieur?

Les AO utilisés dans ces montages de base sont idéaux et fonctionnent en régime linéaire.

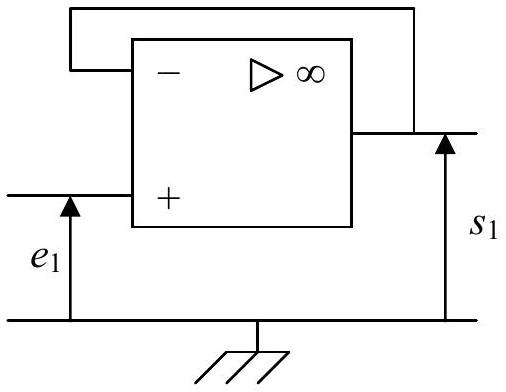

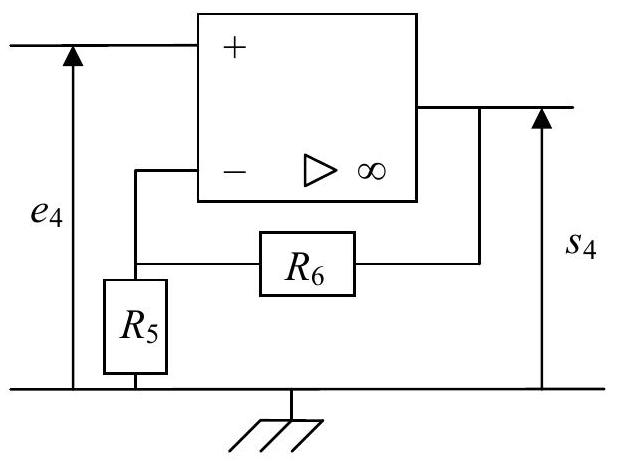

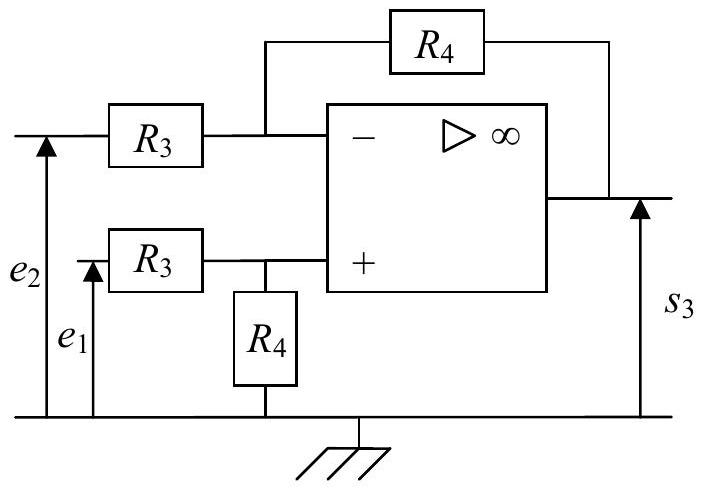

III.2.1 Établir, pour chacun des quatre montages ci-dessous, les expressions de K_1, K_2, K_3 et K_4. Les tensions de sortie s_1, s_2, s_3 et s_4 s'expriment en fonction des grandeurs d'entrée et éventuellement des valeurs des différentes résistances.

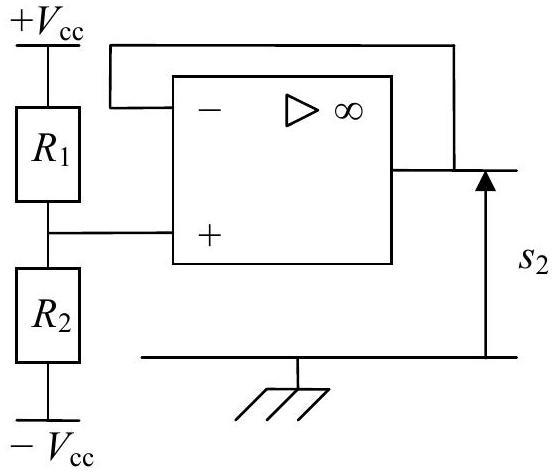

III.2.2 On nomme les montages 1 et 2 respectivement «suiveur» et «décaleur ou générateur de tension réglable ». Proposer un nom pour chacun des montages 3 et 4.

La mesure d'un champ magnétique B nécessite, comme capteur, une sonde à effet Hall qui fournit une tension faible, accessible à la mesure après amplification.
Le constructeur de la sonde indique une relation entre la f.e.m. de sortie U_c du capteur en fonction de la valeur du champ magnétique existant B de la forme :

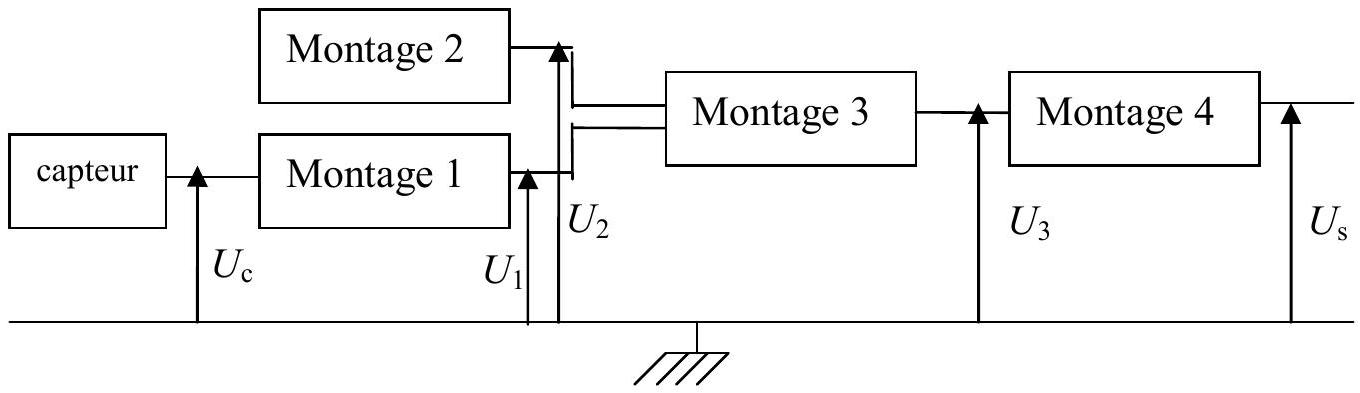

Cette tension étant faible, une chaîne électronique à la sortie du capteur va amplifier et rendre une tension de sortie en bout de chaîne, proportionnelle à B de la forme : U_s = K.B.

III.3.1 Quelle est l'utilité du montage 1 (suiveur) ?
III.3.2 Quel est le rôle du montage 2 (décaleur) ?
III.3.3 On suppose que la chaîne ne modifie pas le comportement individuel de chacun des quatre montages étudiés en III.2.1.
III.3.3.1 Déterminer l'expression de la tension de sortie U_s en fonction des résistances R_1, R_2, R_3, R_4, R_5, R_6, de V_(cc) et de B.
III.3.3.2 Application numérique

Vérifier que U_s est bien de la forme U_s = K.B et en déduire la valeur de K pour les résistances : R_1 = 3kΩ; R_2 = 5kΩ; R_3 = R_4 = R_5 = 1kΩ; R_6 = 4kΩ.

Cette question a pour but de montrer qu'en surface d'un conducteur, il existe une force électrostatique normale à sa surface, dirigée vers l'extérieur, proportionnelle à l'élément de surface sur lequel elle s'applique et au carré de la densité superficielle de charges (voir figure 8).

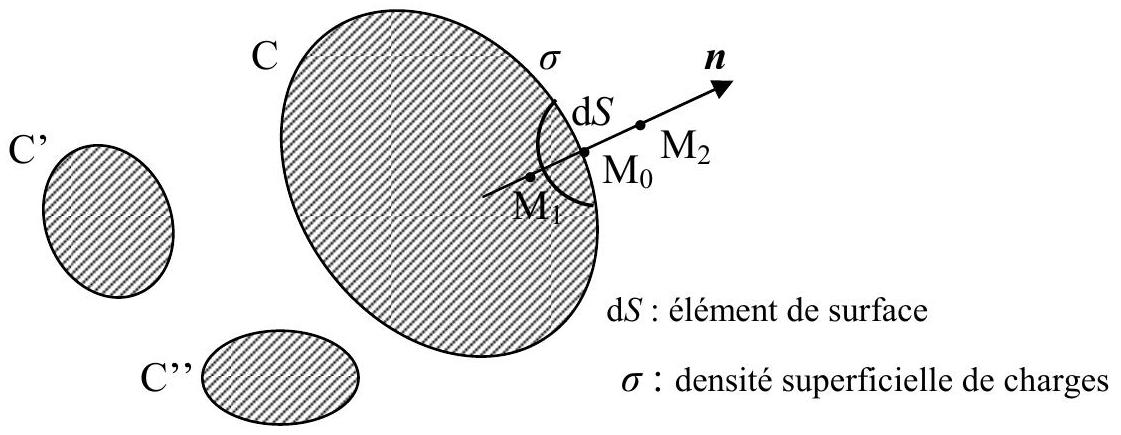

Les points M_1 et M_2, respectivement à l'intérieur et à l'extérieur du conducteur, sur la normale n sont symétriques l'un de l'autre par rapport au point M_0(M_0 ∈ dS) et l'on suppose M_0 M_1 = M_0 M_2 très inférieur au diamètre de dS.
Le champ électrique total E = E_i + E_e est dû à la contribution du champ E_i de la charge dq portée par l'élément de surface dS du conducteur C et du champ E_e en provenance de toutes les autres charges de l'espace (charges restantes de C et charges des conducteurs C ' et C^(′′) ).

IV.1.1.1 Donner les relations entre E_i(M_1) et E_i(M_2) puis entre E_e(M_0), E_e(M_1) et E_e(M_2) à la traversée de l'élément de surface dS.
IV.1.1.2 Le conducteur C étant en équilibre, donner l'expression de E(M_1) et en déduire la relation (1) entre E_i(M_1) et E_e(M_1).
Exprimer E(M_2) à partir du théorème de Coulomb et en déduire la relation (2) entre E_i(M_2) et E_e(M_2).
IV.1.1.3 Déduire des relations (1) et (2), la valeur de E_e(M_0) puis celle de E(M_0).
IV.1.1.4 Montrer que la force df exercée par le champ E(M_0) sur la charge dq de la surface dS est de la forme k ⋅ σ^2.dS.n, où l'on déterminera la constante k.

Remarque : dans le cas où la constante k n'est pas trouvée, on utilisera dans les questions suivantes l'expression df = k.σ^2.d S.n.n.

On considère une sphère conductrice de centre O , de rayon R, isolée dans l'espace (voir figure 9a).

IV.1.2.1 Portée au potentiel V, la sphère prend une charge Q positive. Déterminer en fonction de V, de ε_0 et de R, la densité superficielle de charges σ de cette sphère.

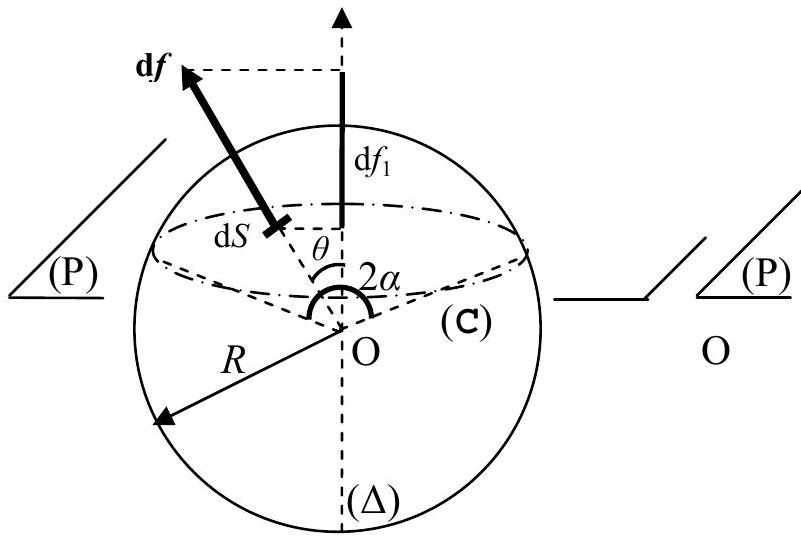

IV.1.2.2 Soit df la force subie par un élément de surface dS de la calotte sphérique (voir figure 9b) dont l'expression est trouvée dans la question IV.1.1.4.
Expliquer pourquoi la résultante des forces agissant sur la calotte sera portée par l'axe ( Δ ).

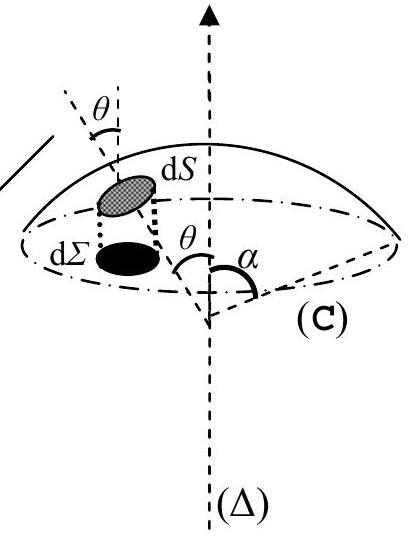

IV.1.2.3 Nous appellerons df_1 la projection de d f sur l'axe ( Δ ) et dΣ la projection de dS sur le plan (P).
Donner les relations entre df_1 et df d'une part et dΣ et dS d'autre part.
IV.1.2.4 À partir de la composante df_1 de la force df, montrer que le module de la résultante des forces f qui s'exercent sur la calotte sphérique vue sous un angle 2α de O s'exprime en fonction du potentiel V, de ε_0 et de sinα.

Sur le sommet de la sphère conductrice, de centre O et de rayon R, on place un petit disque conducteur de masse m, de rayon a, très petit devant R, de sorte que l'on puisse considérer que le disque est en contact sur toute sa surface avec la sphère (voir figure 9a).

À partir des expressions de la force (question IV.1.1.4.) et de la densité superficielle de charges (question IV.1.2.1.), déterminer le potentiel minimum V_(min) auquel la sphère doit être portée pour que le disque se soulève.

On considère une sphère de centre C , de rayon R uniformément chargée de densité surfacique de charges σ.
IV.2.1.1 Exprimer la charge Q de la sphère en fonction de σ et de R.
IV.2.1.2 Par utilisation des règles de symétrie et les invariances du système, expliquer la forme du champ électrostatique E(M).

On considérera le point M(r, θ, φ) dans un système de coordonnées sphériques.
IV.2.1.3 Appliquer le théorème de Gauss pour définir le champ électrostatique dans les cas : E_(int)(r < R) et E_(ext)(r > R) que l'on explicitera en fonction de Q, r et e_r puis représenter E(r).
IV.2.1.4 En déduire le potentiel électrostatique dans les cas V_(int)(r < R) et V_(ext)(r > R) sachant que V(∞) = 0. Représenter V(r).

Rappel : une spire circulaire de rayon a, parcourue par un courant d'intensité I, crée en un point M de l'axe Oz de cette spire, un champ magnétique B(M) de la forme: B(M) = (μ_0 I)/(2a)sin^3 θe_z où e_z est un vecteur unitaire de l'axe Oz et θ le demi-angle au sommet du cône de sommet M d'axe Oz s'appuyant sur la spire.

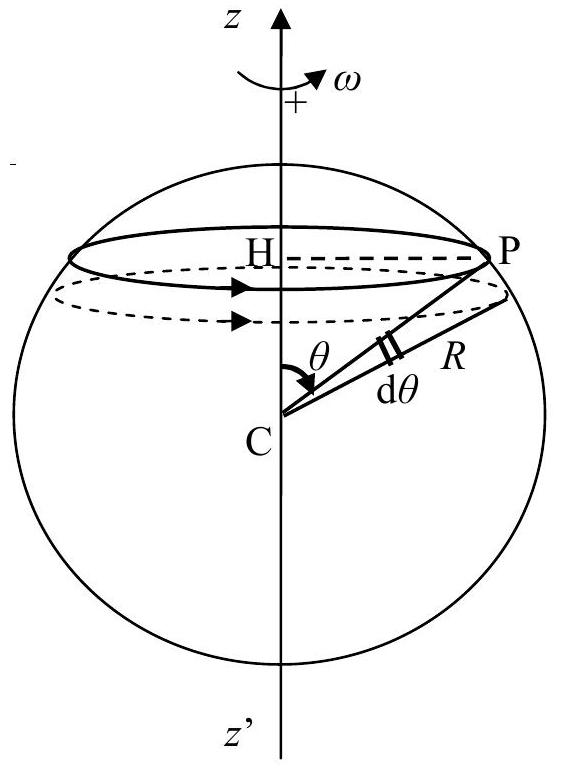

La sphère, de densité surfacique de charges σ, tourne autour d'un diamètre, porté par z^′ z, à la vitesse angulaire constante ω. Le point P se projette en H sur l'axe de rotation (voir figure 10).

Considérant une spire élémentaire (comprise entre θ et θ + dθ ) d'axe Cz, parcourue par un courant dI, celle-ci crée en C un champ magnétique dB(C) et possède un moment magnétique dのK.

IV.2.2.1 Justifier que dI = j_0 Rsinθ dθ où j_0 est une expression de σ, R et ω que l'on définira.
IV.2.2.2 Exprimer le champ magnétique élémentaire dB(C) et en déduire le champ B(C) créé par cette distribution de courant due à toutes ces spires élémentaires coaxiales. On exprimera dB(C) et B(C) en fonction de j_0. On admettra que le champ est uniforme à l'intérieur de la sphère et vaut B(C).
IV.2.2.3 Exprimer le moment magnétique élémentaire d 𝒦 et en déduire le moment magnétique 𝒦 provenant de la contribution de toutes les spires élémentaires coaxiales. On exprimera d𝒦 et ℳ en fonction de j_0.

Le matériau constituant la sphère, refroidi à une température inférieure à une certaine température dite «critique», devient supraconducteur. Cela se traduit par une conductivité infinie (donc une résistivité nulle) du matériau et quand celui-ci est soumis à un champ magnétique extérieur, des courants électriques induits surfaciques apparaissent pour assurer un champ magnétique nul dans tout le volume du supraconducteur (Effet Meissner).
IV.2.3.1 La sphère supraconductrice est soumise à l'action d'un champ magnétique uniforme B_0 = B_0 e_z. Il apparaît donc des «courants supraconducteurs» surfaciques de telle sorte que le champ magnétique total B_t à l'intérieur de la sphère soit nul. On suppose que
les courants induits sont de la même forme que ceux décrits en question IV.2.2.1 ; c'est-àdire : dI = j_0 Rsinθ dθ pour une spire élémentaire d'axe Cz.
De la condition sur B_t dans la sphère supraconductrice soumise au champ magnétique B_0, exprimer j_0 en fonction de B_0 et en déduire l'expression du moment magnétique 𝒩 en fonction du champ magnétique B_0.
IV.2.3.2 Montrer qu'en appliquant le champ magnétique uniforme B_0, la force résultante exercée sur les courants surfaciques est nulle.
IV.2.3.3 Dans le cas où le champ magnétique appliqué augmente de dB_0, on admet que la variation de l'énergie potentielle d'interaction du dipôle, de moment magnétique 𝔗, s'écrit dE_P = − d𝒱.B_0. En déduire l'expression de E_P en fonction de B_0.
IV.2.3.4 Le champ B_0 n'est plus uniforme mais varie faiblement sur une distance de l'ordre du rayon R de la sphère. D'un point de vue énergétique, pourquoi cette sphère est-elle repoussée (lévitation magnétique) vers les régions de plus faible champ ?
