CCINP Physique 2 MP 2014Sujet, corrigé et rapport du jury

Durée : 4 heures
N.B. : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Le sujet comporte cinq parties indépendantes.
Les parties I et II portent sur l'optique (de la page 2 à la page 9).
Les parties III à V portent sur l'électromagnétisme (de la page 10 à la page 14).

Les calculatrices ne sont pas autorisées : les applications numériques sont pourtant importantes pour conclure et devront être réalisées à la main. On ne demande pas une valeur exacte, mais une bonne valeur approchée.

L'espace est rapporté à un repère orthonormé direct R = (O, xyz). Des interférences lumineuses sont obtenues à l'aide d'un dispositif interférentiel permettant de créer deux sources ponctuelles cohérentes S_1 et S_2 à partir d'une même source ponctuelle monochromatique de longueur d'onde dans l'air λ. Les deux sources S_1 et S_2, distantes de a, émettent des ondes lumineuses sphériques en phase et de même intensité (ou éclairement) I_0. Le milieu S du segment S_1 S_2 est situé sur l'axe Ox. L'écran d'observation est placé dans le plan yOz à la distance d de S. Le dispositif interférentiel est placé dans l'air d'indice 1. Il permet d'orienter l'axe des sources, soit parallèlement à l'écran selon l'axe Oz (figure 1), soit perpendiculairement à l'écran selon l'axe Ox (figure 2).

I.1.1. Exprimer l'intensité lumineuse (ou l'éclairement) I(M) en un point M(0, y, z) de l'écran en fonction de l'intensité I_0 de chacune des sources et du déphasage Δφ(M) au point M entre les deux ondes issues de S_1 et S_2.
I.1.2. Relier Δφ(M) à la différence de marche géométrique ΔL(M) au point M entre les deux ondes lumineuses provenant des sources S_1 et S_2 et atteignant M.

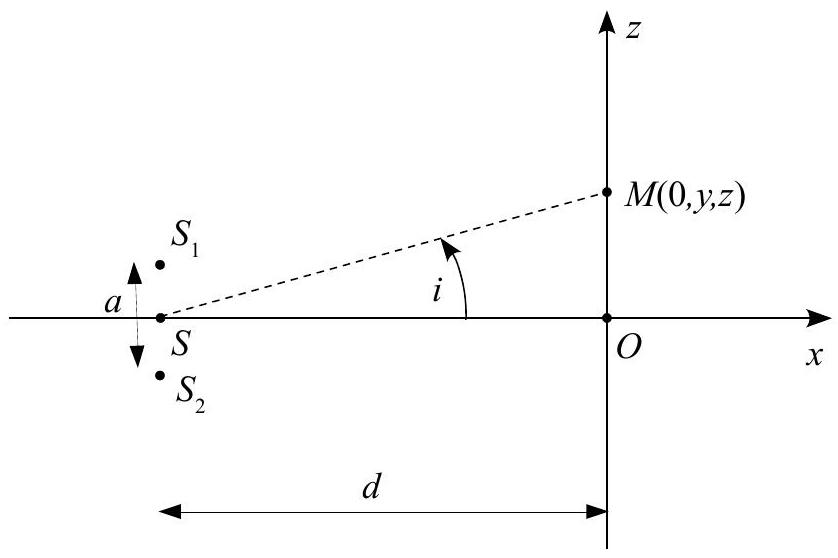

I.1.3. On se place dans le cas où l'axe des deux sources est parallèle au plan de l'écran (figure 1, page 2). Pour observer des interférences, le dispositif interférentiel est éclairé avec une source monochromatique de longueur d'onde λ = 500 nm et réglé de façon à obtenir une figure d'interférence dont les dimensions sont de l'ordre du centimètre, avec a = 1 mm et d = 1 m.
I.1.3.a. En fonction des réglages imposés au dispositif interférentiel, exprimer la différence de marche ΔL(M) en fonction de a, d et de la position du point M.
I.1.3.b. Exprimer l'intensité I(M) sur l'écran d'observation en fonction de la position du point M.
I.1.3.c. Calculer l'ordre d'interférence p_0 au point O. Commenter.
I.1.3.d. Décrire l'allure de la figure d'interférence observée sur l'écran. Déterminer en fonction de a, λ et d la distance d_i entre deux franges brillantes (interfrange).
I.1.3.e. Application numérique : calculer la position du premier maximum d'intensité lumineuse situé en dehors du centre O de l'écran.

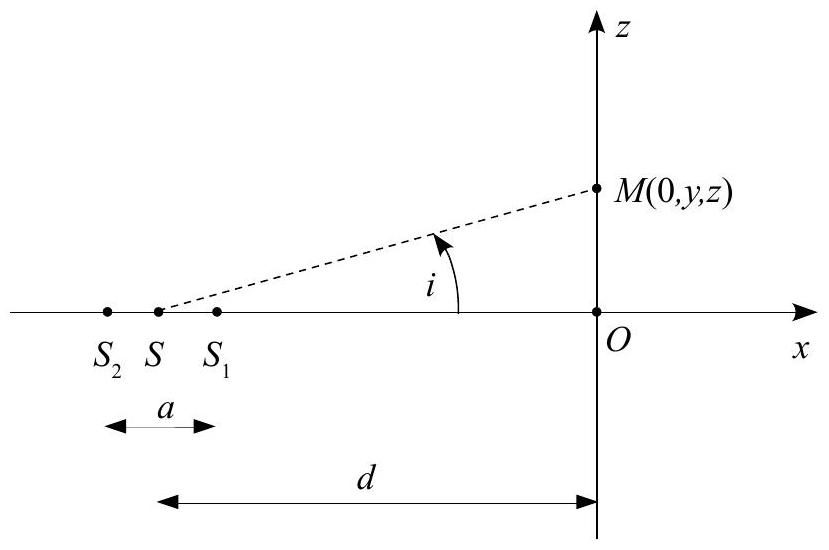

I.1.4. On se place maintenant dans le cas où l'axe des deux sources est perpendiculaire au plan de l'écran (figure 2, page 2). Le dispositif interférentiel est toujours éclairé avec la même source et il est réglé de façon à obtenir une figure d'interférence dont les dimensions sont de l'ordre du centimètre avec a = 1 mm et d = 1 m.
I.1.4.a. En fonction des réglages imposés au dispositif interférentiel, montrer que la différence de marche ΔL(M) au point M s'exprime en fonction de a et de l'angle i, formé entre le segment SM et l'axe Ox par la relation : ΔL(M) = acosi.
Il sera judicieux d'utiliser l'égalité S_1 M^2 = SM^2 + SS_1^2 − 2SM^(→−) ⋅ SS_1^(→−).
I.1.4.b. D'après les dimensions de la figure d'interférence, l'angle i est voisin de 0 et on peut utiliser les développements limités de sinus, cosinus et tangente à l'ordre 2. Exprimer la différence de marche ΔL(M) au point M en fonction de d, a et de la position du point M.
I.1.4.c. Donner l'expression de l'intensité I(M) sur l'écran d'observation en fonction de la distance ρ = OM.
I.1.4.d. Application numérique : calculer l'ordre d'interférence p_0 au point O. Commenter.
I.1.4.e. Représenter, en la justifiant, l'allure de la figure d'interférence observée sur l'écran.
I.1.4.f. Evaluer approximativement la position du premier maximum d'intensité lumineuse situé en dehors du centre O de l'écran.
I.1.5 Comment faut-il modifier le système pour observer les figures d'interférences localisées à l'infini?

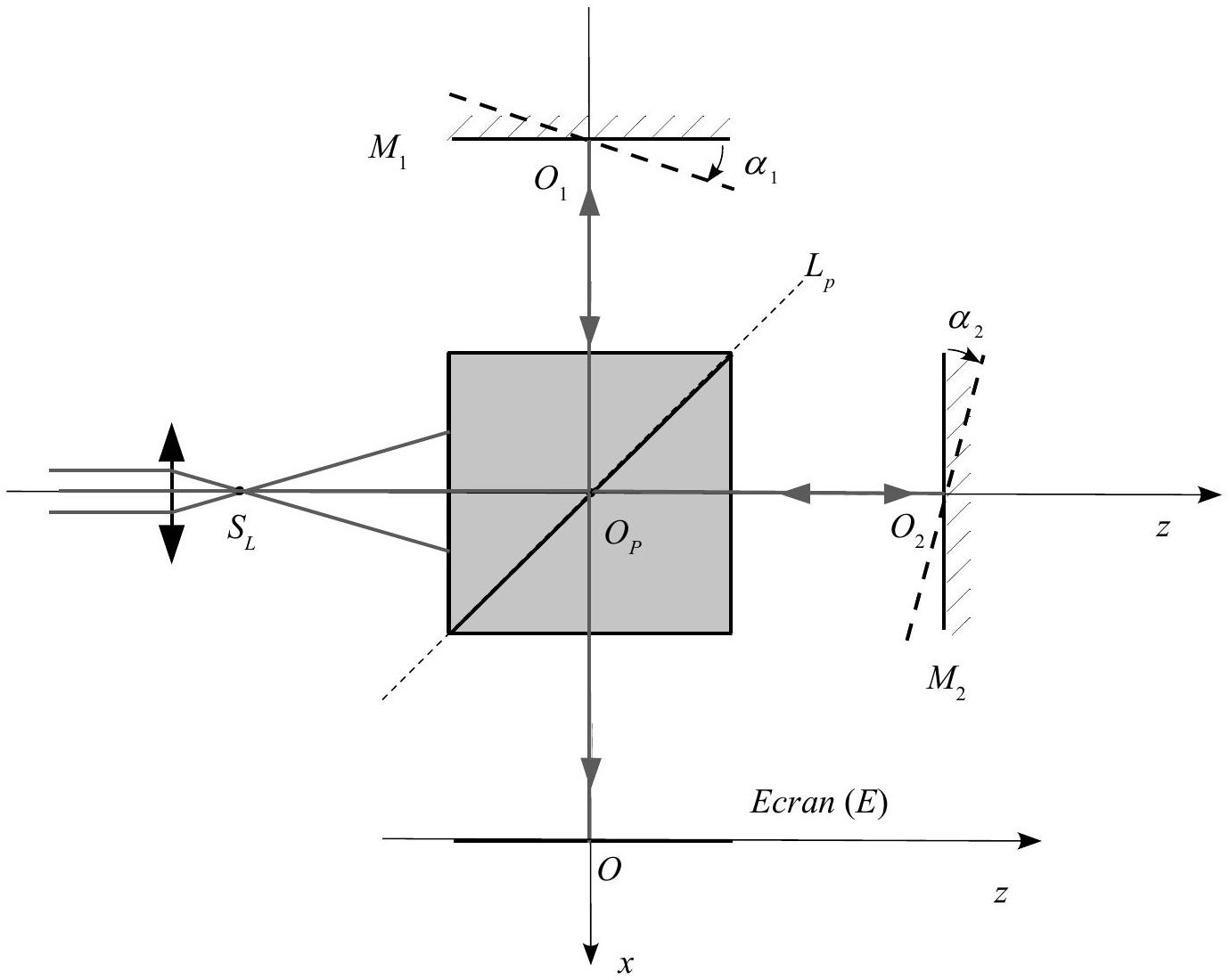

Le dispositif interférentiel est représenté figure 3. Son principe de fonctionnement est similaire à celui de l'interféromètre de Michelson. Il est composé d'un séparateur de faisceau constitué de deux prismes droits de section rectangle isocèle identiques accolés par leurs bases et de deux miroirs plans M_1 et M_2, de centre respectif O_1 et O_2. Il est éclairé par une source ponctuelle S_L, obtenue grâce à un faisceau de lumière parallèle monochromatique de longueur d'onde λ = 500 nm provenant d'un laser ; le faisceau laser est expansé grâce à une lentille de focale image f^′ = 1 cm placée entre le faisceau laser et la face d'entrée du séparateur. Le séparateur de faisceau se comporte comme une lame séparatrice L_p, unique, d'épaisseur nulle (face commune aux deux prismes) qui transmet 50% de l'intensité lumineuse, l'autre partie étant réfléchie.
On note ℓ = S_L O_p = 10 cm la distance entre la source ponctuelle S_L et le centre O_p de la séparatrice et L = O_P O = 70 cm la distance entre la séparatrice et l'écran ( E ).
Les deux miroirs sont mobiles et peuvent pivoter autour de leurs axes O_1 y et O_2 y. On note α_1 et α_2 les angles de rotation de chacun des miroirs, pris respectivement entre ( O_1 z et M_1 ) et ( O_2 x et M_2).

I.2.1. On se place dans le cas où les deux miroirs M_1 et M_2 sont orthogonaux ( M_1 est dans le plan yO_1 z et M_2 dans le plan xO_2 y ). Les positions des miroirs sont données par les distances d_1 = O_p O_1 et d_2 = O_p O_2 avec d_2 ≥ d_1.
I.2.1.a. En vous aidant d'un schéma clair, déterminer les coordonnées dans le repère (O, xyz) des sources secondaires S_1 et S_2 créées par l'interféromètre en fonction de ℓ, L, d_1 et d_2.S_1 est l'image de la source S_L issue des réflexions sur L_p et M_1; S_2 est l'image de S_L issue des réflexions sur M_2 et L_p.
I.2.1.b. En déduire la distance a qui sépare les sources S_1 et S_2 et la distance d de leur milieu S à l'écran en fonction de ℓ, L, d_1 et d_2.
I.2.1.c. Le miroir M_1 réglé à d_1 = ℓ restant fixe, le miroir M_2 est translaté de façon à obtenir un éclairement uniforme de l'écran. Donner dans ces conditions la valeur de a.
I.2.2. A partir de la position précédente, le miroir M_2 est déplacé parallèlement à l'axe Oz d'une distance e, telle que d_2 − d_1 = e > 0 avec e≪d_1 et e≪d_2.
I.2.2.a. Décrire la figure d'interférence observée sur l'écran.
I.2.2.b. Le centre de la figure d'interférence est brillant. La première frange brillante, hors de l'axe, est située à 20 mm du centre de la figure. Calculer, à partir des résultats obtenus dans la partie I.1, la distance e.
I.2.2.c. Calculer l'ordre d'interférence au centre de la figure d'interférence.
I.2.3. A partir de la position des miroirs obtenus question I.2.1.c, on fait subir à chaque miroir une très faible rotation, dans le même sens et du même angle α(α_1 = α_2 = α).
I.2.3.a. Montrer, en vous aidant d'un schéma, que les sources secondaires S_1 et S_2 créées par l'interféromètre sont situées sur un axe parallèle à Oz, le milieu S de S_1 S_2 étant sur l'axe Ox.
I.2.3.b. Déterminer la distance a entre les deux sources et la distance d du milieu des sources à l'écran en fonction de α, ℓ et d_1 ou d_2.
I.2.3.c. Décrire la figure d'interférence observée sur l'écran.
I.2.3.d. La distance entre deux franges brillantes consécutives est égale à d_i = 5 mm. Calculer, à partir des résultats obtenus dans la partie I.1, l'angle α en radians.
I.2.3.e. Comment varie la distance entre les franges si on augmente l'angle α ?

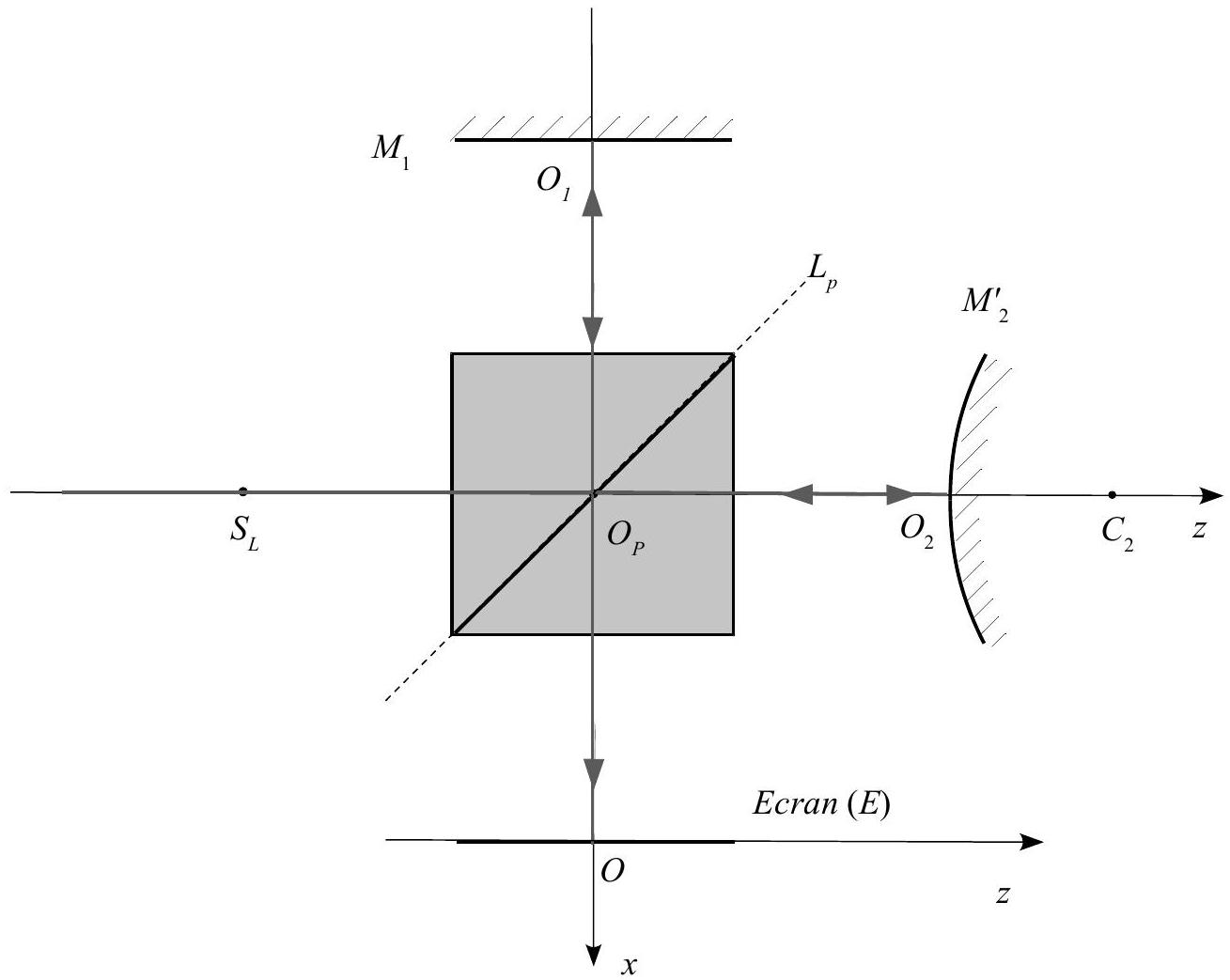

L'interféromètre de la question précédente est initialement réglé en plaçant les deux miroirs orthogonalement et à la même distance de la séparatrice ( d_1 = d_2 = ℓ ). Le miroir M_1 est un miroir de référence parfaitement plan. Le miroir M_2 est alors remplacé par un miroir sphérique convexe M^′_2, dont le sommet est positionné en O_2 et de centre C_2 (figure 4). L'axe O_p z est l'axe optique du miroir M^′_2 et R_2 = O_2 C_2^– son rayon.

I.3.1. Déterminer la position O_2 S_L^′^– de S_L^′, image de S_L par M^′_2 en l'absence du séparateur de faisceau en fonction de R_2 et ℓ.
I.3.2. Déterminer les coordonnées dans le repère ( O, xyz ) des sources secondaires S_1 et S_2 créées par l'interféromètre en fonction de ℓ, L et R_2.
I.3.3. Montrer que, dans le cas où R_2≫ℓ, la distance a entre les deux sources se met sous la forme a ≈ (8ℓ^2)/(R_2) et que la distance d du milieu des sources à l'écran est voisine de d ≈ L + 3ℓ.
I.3.4. En déduire l'aspect de la figure d'interférence observée sur l'écran.
I.3.5. Le centre de la figure d'interférence est un point brillant. La cinquième frange brillante est située à 12, 5 mm du centre. Calculer la valeur du rayon R_2 du miroir M^′_2.

SPOT et les Pléiades sont des satellites optiques d'observation de la Terre. Les satellites d'observation de la Terre fournissent des images numériques de la surface de la Terre composées de pixels. L'image numérique est une matrice de L lignes et C colonnes de petits éléments d'images appelés pixels. Chaque pixel représente l'image formée sur un des capteurs carrés de côté c_C, d'une petite surface terrestre dont les longueurs des côtés sont c_T et l_T. La résolution est la taille c_T ou l_T au niveau du sol correspondant à un pixel de l'image de la surface terrestre. L'acquisition des images se fait par lignes successives de largeur au sol L_T grâce à des capteurs juxtaposés linéairement sur une barrette. Le déplacement du satellite assure le passage d'une ligne à l'autre. L'orbite du satellite est circulaire et polaire et son altitude h demeure constante lors des prises de vues. La vitesse linéaire du satellite sur son orbite est v_s et la vitesse v_(ST) par rapport au sol du projeté du satellite T sur la surface terrestre est sensiblement parallèle à un méridien terrestre (figure 5).

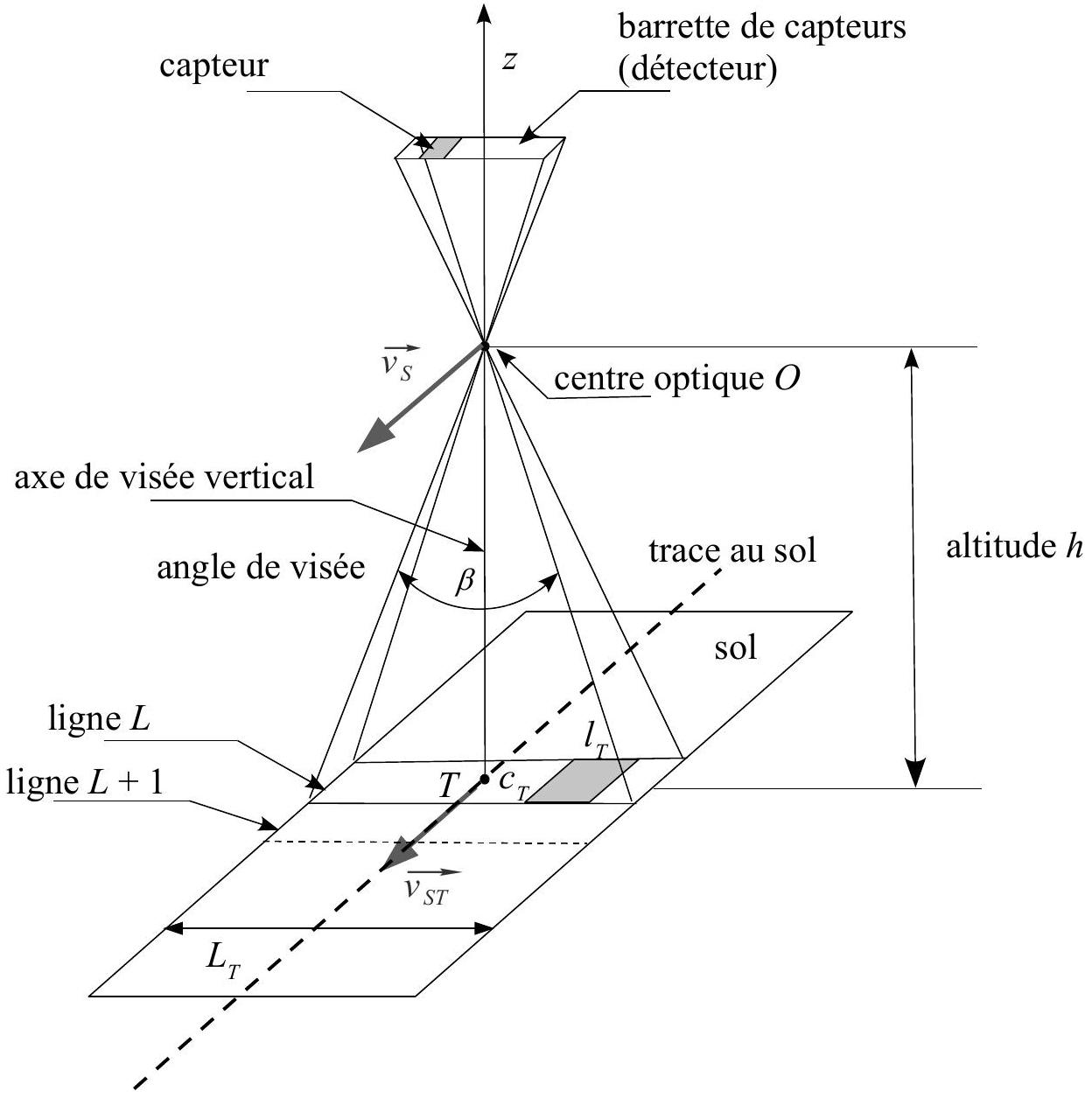

II.1. Le satellite Pléiades - 1 A est situé à h = 694 km d'altitude. Le système optique du satellite peut être assimilé à une lentille mince de distance focale image f^′ et de centre optique O. L'axe optique, appelé axe de visée, est vertical selon Oz. Le rayon de la Terre est R_T = 6370 km.
II.1.1. Le système optique est-il convergent ou divergent? Justifier votre réponse.
II.1.2. Exprimer le grandissement transversal G_t du système optique en fonction de c_T et c_C, puis en fonction de h et f^′.
II.1.3. Les images en noir et blanc (mode panchromatique) ont une résolution à la verticale de 0, 7 m au sol (c_T = l_T = 0, 7 m). Elles comportent 30000 lignes et 30000 colonnes. La taille de chaque capteur est c_C = 12, 6μ m.
II.1.3.a. Calculer la distance focale f^′ du système optique. Est-il concevable de réaliser l'instrument d'optique avec une seule lentille? Justifier.
II.1.3.b. Calculer la largeur L_T d'une ligne de prise de vue au sol.
II.1.4. Les images en 4 couleurs (mode multispectral) comportent 7500 lignes et 7500 colonnes. Une série de quatre capteurs forme un pixel. Les capteurs sont regroupés par 30000 sur une barrette et un filtre interférentiel sélectionne la longueur d'onde. Chacun des quatre capteurs de chaque couleur a la même géométrie qu'en mode panchromatique. Quelle est la résolution l^′_T au sol des images en mode multispectral du satellite Pléiades - 1A ?
II.1.5. Donner l'ordre de grandeur de l'angle de champ de prise de vue β d'une ligne. Le système optique du satellite Pléiades-1A fonctionne-t-il dans les conditions de Gauss ? Justifier.
II.1.6. La période de révolution du satellite Pléiades - 1 A est T_S = 1 h40 min.
II.1.6.a. Calculer la vitesse au sol v_(ST).
II.1.6.b. Calculer, en mode panchromatique, la durée d'acquisition Δt d'une ligne sachant qu'en visée verticale c_T = l_T = 0, 7 m.
II.1.6.c. La durée d'acquisition Δt^′ est-elle la même en mode multispectral ? La calculer sachant qu'en visée verticale c^′_T = l^′_T.

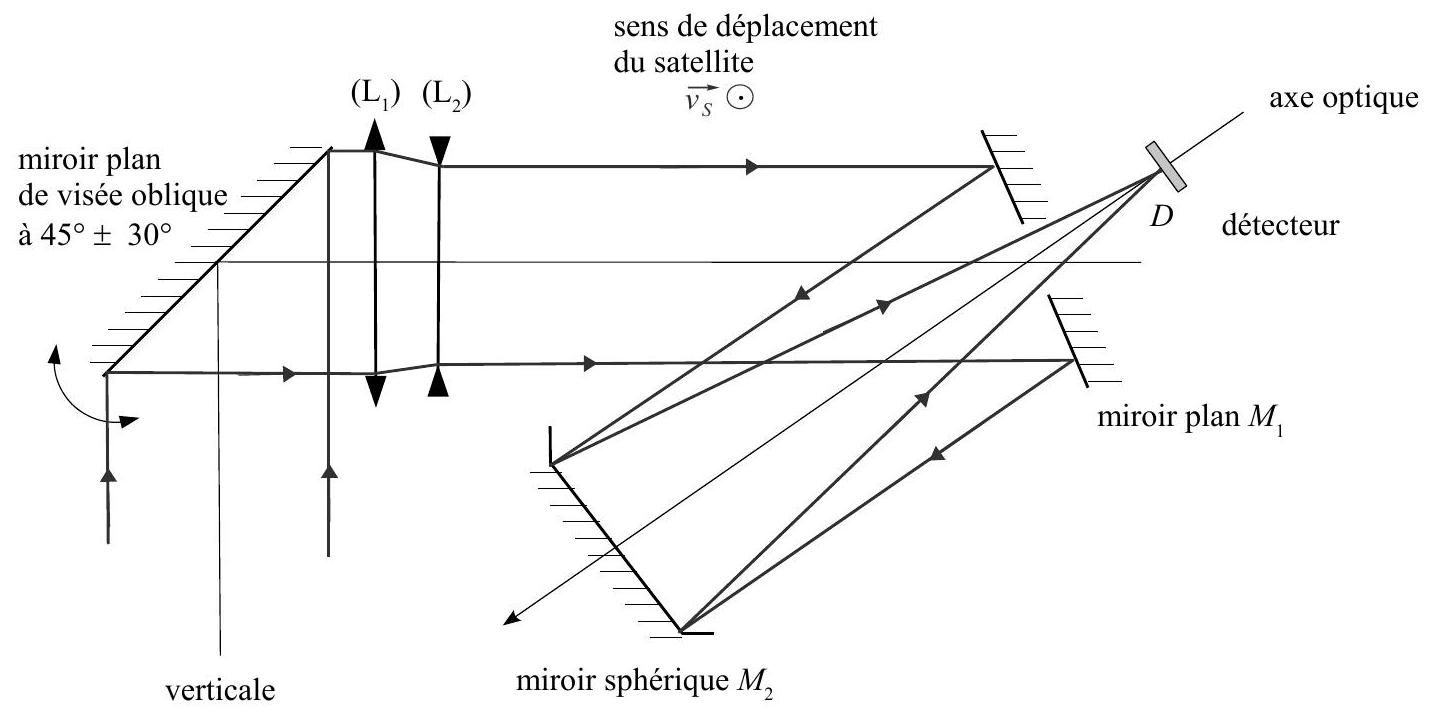

II.2. Les systèmes optiques des satellites d'observation de la Terre sont composés de télescopes. Le télescope du satellite SPOT est dérivé du télescope de Schmidt. Il est composé d'un miroir plan M_1, d'un miroir sphérique concave M_2 (centre C_(M_2) et sommet S_(M_2) ), d'un système afocal de correction d'ouverture composé de deux lentilles minces ( L_1 et L_2 ) auquel s'ajoute un miroir orientable de changement de visée placé à l'entrée du système optique (figure 6, page 9).

II.2.1. La distance focale du miroir M_2 est f^′_(M_2) = 1080 mm. Déterminer son rayon R_(M_2).
II.2.2. Le satellite est placé à l'altitude h = 832 km en orbite circulaire autour de la Terre. Si on considère que les rayons qui tombent sur le système optique sont quasiment parallèles à l'axe de visée, calculer la position S_(M_2)D^– du détecteur formé de plusieurs barrettes de capteurs ?
II.2.3. En visée verticale, la largeur au sol des images de SPOT, qui comportent 6000 lignes et 6000 colonnes de pixels en mode panchromatique, est L_T = 60 km. Estimer la taille c_c d'un capteur du satellite SPOT.
II.2.4. La prise de vue peut concerner une zone de faible altitude proche de la mer ou une région himalayenne où l'altitude peut atteindre 8000 m . Estimer la variation de la position du détecteur ΔS_(M_2)D^– en fonction de la variation d'altitude Δh du satellite. L'instrument d'optique de SPOT doit-il disposer d'un dispositif de mise au point?
II.2.5. Le système afocal est formé par une lentille convergente L_1 de centre O_(L_1), de foyers objet F_(L_1) et image F^′_(L_1) et d'une lentille divergente L_2 de centre O_(L_2), de foyers objet F_(L_2) et image F^′_(L_2). La distance qui sépare les deux centres optiques des lentilles est e_L = O_(L_1)O_(L_2).
II.2.5.a. Quelle relation existe-t-il entre les distances focales images f^′_(L_1) et f^′_(L_2) des deux lentilles (respectivement L_1 et L_2 ) et la distance e_L ?
II.2.5.b. Situer sur un schéma la position des foyers des lentilles.
II.2.5.c. Tracer sur le même schéma la marche d'un rayon passant par O_(L_1) et incliné par rapport à l'axe optique des deux lentilles.
II.2.6. L'instrument du satellite SPOT possède un miroir de visée oblique. Quel est l'intérêt d'un tel dispositif?

Les trois parties de ce problème sont indépendantes. Toutefois, la compréhension et la réalisation de la première partie permettent d'aborder plus rapidement les deux dernières parties.

On s'intéresse à l'un des deux standards de télécommunication, candidat pour la 4^e génération de la téléphonie mobile, «Long Term Evolution - Advanced». Il est constitué, en France, de deux bandes de fréquences dites 800 MHz et 2600 MHz . Par le déploiement de technologies particulières, des débits supérieurs à 30 Mbits / seconde pour des mobiles en mouvement sont visés.

L'espace est défini par un repère orthonormé direct R = (O, e⃗_x, e⃗_y, e⃗_z) et on considère un point M de l'espace repéré par ses coordonnées cartésiennes ( x, y, z ). On pose OM^(→−) = r⃗.

III.1.1. Donner, en les nommant, les équations de Maxwell sous leurs formes locales dans l'air en l'absence de sources. On traitera des champs E⃗(M, t) et B⃗(M, t) comme n'étant pas nécessairement ceux d'une Onde Plane Progressive Sinusoïdale (OPPS).
III.1.2. Etablir l'équation de propagation en champ électrique et en déduire l'expression de la vitesse de propagation de l'onde, en fonction des données de l'énoncé.
III.1.3. On considère à présent que le champ E⃗(M, t) est celui d'une OPPS polarisée rectilignement parallèlement à e⃗_x, se propageant suivant les z croissants et dont la formulation générale est donnée par l'expression complexe E⃗_–(M, t) = E_m^(→−)_–e^(j(k⃗ ⋅ r⃗ − ωt)). k⃗ est le vecteur d'onde de norme constante k, ω est la pulsation et E_m^(→−) est une constante complexe vectorielle.
III.1.3.a. Préciser et justifier l'expression de k⃗ et la direction de E_m^(→−).
III.1.3.b. Donner l'expression de E⃗_–(M, t) en fonction des coordonnées de M et en projection dans la base cartésienne ℬ associée à R.
III.1.3.c. Expliciter les deux termes de l'équation de propagation en fonction de k, ω et E⃗_–(M, t).
III.1.3.d. En déduire la relation de dispersion du milieu.
III.1.4. Dans l'hypothèse de la question précédente, expliciter le champ B⃗_–(M, t) dans la base cartésienne B en fonction de E_–_m, c, k et ω.
III.1.5. En notant E_–_m = E_m e^(jφ), φ étant une constante, expliciter les champs réels E⃗(M, t) et B⃗(M, t).

III.2.1. Donner la définition du vecteur de Poynting R⃗(M, t) en fonction des champs et son interprétation physique. Quelle est sa dimension physique?
III.2.2. Montrer que la valeur moyenne temporelle de la norme de R⃗(M, t) peut s'écrire ⟨‖R⃗‖⟩ = αcε_0 E_m^2 pour les champs de l'OPPS définie dans la partie III.1. On donnera la valeur de la constante α.
III.2.3. Dans le cas d'une antenne réelle, l'hypothèse de l'OPPS n'est valable que localement. On sait alors que la valeur de ⟨R⃗⟩ dépend de la distance d à l'antenne, de la puissance P_a d'alimentation et de son gain G, lequel dépend de la direction d'observation. On peut ainsi écrire : 4πd^2⟨‖R⃗(d)‖⟩ = P_a G. Exprimer l'amplitude E_m du champ en fonction de c, ε_0, P_a, G et d.

Il est parfois nécessaire de privilégier un sens de fonctionnement de l'antenne. L'énergie rayonnée par une antenne est alors répartie de manière inégale dans l'espace et il existe des directions privilégiées, appelées "lobes de rayonnement". Ces différentes directions peuvent être visualisées à l'aide du diagramme de rayonnement réalisé en trois dimensions. Le lobe le plus important est appelé "lobe principal". Il est dirigé vers l'avant de l'antenne. Les lobes secondaires, moins importants, sont dirigés vers l'arrière ou sur les côtés de l'antenne.

La norme sanitaire pour ce type de rayonnement est actuellement en France E_(max) = 61 V/m. Elle correspond à un seuil défini sur la base des effets thermiques (échauffement) liés au champ électromagnétique. A titre de comparaison, la norme en Italie, Russie, Pologne et Chine est de E_1 = 6 V/m.
III.3.1. Dans le cadre d'une implantation urbaine, il se peut que certains locaux interceptent le lobe principal. En considérant dans ce cas une puissance P_a = 50 W, un gain G = 63 et une distance d = 100 m, calculer l'intensité du champ E_(m1). Commenter le résultat.
III.3.2. Une autre possibilité d'être exposé au rayonnement d'une antenne relais concerne le lobe secondaire orienté vers le sol. Dans ce cas le gain est plus faible, mais la distance également. Calculer, pour la même puissance P_a = 50 W, le champ E_(m2) dans le cas où G = 2 et d = 10 m. Commenter le résultat.

De façon préliminaire, on considère une interface air - métal parfait dans le plan z = 0. L'air occupe l'espace des z < 0 et le métal celui des z > 0. L'onde incidente est une OPPS se propageant dans l'air, polarisée selon e⃗_x et qui arrive normalement à l'interface. On note E_–_(mi) = E_m e^(jφ) et E_–_(mr), respectivement, les amplitudes complexes des champs incident et réfléchi. On note k⃗_i et k⃗_r, les vecteurs d'ondes associés respectifs. On admet que l'onde réfléchie a la même polarisation que l'onde incidente.

IV.1.1. Exprimer les champs électrique E⃗_–_i(M, t) et magnétique B⃗_–_i(M, t) incidents en fonction de E_–_(mi), z, ω, t et k = ‖k⃗_i‖ = ω/c.
IV.1.2. Exprimer les champs électrique E⃗_–_r(M, t) et magnétique B⃗_–_r(M, t) réfléchis en fonction de E_–_(mr), z, ω, t et k = ‖k⃗_i‖ = ω/c.
IV.1.3. Rappeler les propriétés d'un conducteur à l'équilibre. Quelles sont les expressions des champs E⃗_–_c(M, t) et B⃗_–_c(M, t) dans le conducteur?
IV.1.4. Enoncer, sous sa forme la plus générale, la relation de passage pour les composantes tangentielles du champ électrique.
IV.1.5. En déduire la valeur du coefficient de réflexion en champ r_– = (E_–_(mr))/(E_–_(mi)).

IV.2.1. Déterminer l'expression du champ total réel E_(total)^(→−)(M, t).
IV.2.2. Quelle est sa particularité ? Justifier.
IV.2.3. Représenter l'amplitude de E_(total)^(→−)(M, t) en fonction de la position de M pour trois valeurs différentes de t.
IV.2.4. Localiser et nommer les points remarquables de la représentation.
IV.2.5. Donner la distance d_m entre un minimum et un maximum adjacents en fonction de la longueur d'onde λ de l'onde.

On remplace à présent le métal parfait par du béton. On reprend l'ensemble du problème et des notations considérées dans les parties IV. 1 et IV.2. On donne le nouveau coefficient de réflexion en champ r_– = re^(jα) dans la gamme de fréquence de la bande 2600 MHz avec r = 0, 386 et α = 169^∘.
IV.3. Mettre le champ total E⃗_–_(total)(M, t) dans l'air sous la forme E⃗_–_(total)(M, t) = [f_–(z)]E⃗_–_i(M, t) et exprimer f_–(z) en fonction de r, α, z et k.
IV.4. En constatant que ‖E⃗_–_(total)‖ = |f_–(z)|‖E⃗_–_i‖, exprimer les valeurs maximale ‖E⃗_–_(total)‖_(max) et minimale ‖E⃗_–_(total)‖_(min) de l'amplitude de ‖E⃗_–_(total)‖ en fonction de r et E_m.
IV.5. Pour le coefficient de réflexion donné ci-dessus pour le béton, calculer le rapport ρ = (‖E⃗_(total)‖_(max))/(‖E⃗_(total)‖_(min)), également appelé Rapport d'Onde Stationnaire ou ROS.
IV.6. Donner la distance d_m entre un minimum et un maximum adjacents.
IV.7. Pour un véhicule se déplaçant à v = 60 km/h, calculer le temps qui s'écoule entre un maximum et un minimum de champ. En quoi cela peut-il affecter la communication ?

L'une des clés pour l'élévation du débit de la 4 G réside dans la capacité des antennes à différencier les signaux en fonction de leur direction d'arrivée (ou d'envoi). Pour illustrer cette fonction, considérons le cas de deux OPPS de même amplitude E_m, mais de phases à l'origine différentes. En associant cette origine à la première onde, on a E_–_(m1) = E_m ≠ E_m e^(jφ) = E_–_(m2). Elles utilisent le même canal et donc la même pulsation ω. Elles ont la même polarisation rectiligne e⃗_x. Les directions d'arrivée en un point quelconque de l'espace sont k⃗_1 = k(sinθe⃗_y + cosθe⃗_z) et k⃗_2 = k(− sinθe⃗_y + cosθe⃗_z).

V.1.1. En vous appuyant sur un schéma clair, représenter dans le repère cartésien les vecteurs k⃗_1 et k⃗_2, ainsi que les champs associés E⃗_1, B⃗_1 et E⃗_2, B⃗_2 en respectant la vraisemblance liée à la structure des OPPS.
V.1.2. Exprimer les composantes E_–_(1x)(M, t) et E_–_(2x)(M, t) respectivement des champs E⃗_–_1(M, t) et E⃗_–_2(M, t) selon la direction e⃗_x en fonction de E_m, φ, ω, t, k, z, y et θ.

V.2.1. On dispose deux antennes de réception en mesure de détecter le champ électrique aux points P(x_P = 0, y_P = − λ/4, z_P = 0) et Q(x_Q = 0, y_Q = + λ/4, z_Q = 0). Exprimer les composantes E_–_(1x)(P, t), E_–_(1x)(Q, t), E_–_(2x)(P, t) et E_–_(2x)(Q, t) des champs en fonction de E_m, φ, ω, t et θ, puis exprimer les champs totaux E_(total)^(→−)_–(P, t) et E_–_(total)_–(Q, t) en fonction de ces mêmes paramètres.
V.2.2. On introduit le paramètre réel et variable φ. Grâce à un calculateur numérique, on peut estimer la quantité E⃗_–(t, φ) = E_–_(total)_–(P, t) + e^(jφ)E_–_–_(total)(Q, t) pour diverses valeurs de φ. Montrer que les contributions issues des champs E⃗_–_1 et E⃗_–_2 font apparaître respectivement les facteurs f_–_1(φ) = 1 + e^(j(φ + πsinθ)) et f_–_2(φ) = 1 + e^(j(φ − πsinθ)).
V.2.3. Proposer deux valeurs particulières φ_1 et φ_2 respectivement telles qu'après calcul de E⃗_– :
