Présentation du sujet

Difficulté moyenne
Les télescopes infrarouges : bolomètre, VLT et VLTI, point de Lagrange et refroidissement cryogénique
Afficher ou masquer la section

Le sujet traite des difficultés propres à l'observation du rayonnement infrarouge stellaire. Il étudie un détecteur à bolomètre et son temps de réponse, la résolution d'un télescope Cassegrain limitée par la diffraction, l'interférométrie entre deux télescopes, le positionnement d'un télescope spatial au point de Lagrange L2 puis le refroidissement cryogénique du télescope Herschel.

  1. 1Partie I : détection de rayonnement infrarougeDétecteurs d'ondes électromagnétiques, rayonnement du corps noir, bilan thermique du bolomètre, temps de réponse et sensibilité.
  2. 2Partie II : un télescope unitaire du VLTMontage de type Cassegrain, grossissement et résolution limitée par la diffraction.
  3. 3Partie III : le télescope interférentiel VLTIFigure d'interférences d'une source ponctuelle, ligne de retard, cohérence et brouillage pour deux sources ponctuelles.
  4. 4Partie IV : positionnement du télescope James Webb au point de Lagrange L2Troisième loi de Kepler, équilibre dans un référentiel non galiléen et stabilité du point de Lagrange.
  5. 5Partie V : refroidissement cryogénique du télescope HerschelInterrupteur thermique à géométrie cylindrique, choix du fluide réfrigérant et fonctionnement du cryo-réfrigérateur.

Difficulté moyenne. Le jury qualifie le problème de difficulté très raisonnable et de longueur raisonnable, tout en notant un abord relativement difficile de la partie I.

Ce qu'a observé le jury

6 erreurs relevées
Loi de Wien mal interprétée · Bilan thermique du bolomètre incomplet · Constante de temps lue au mauvais endroit
Afficher ou masquer la section

L'épreuve, bien calibrée en durée, était d'un abord relativement difficile : les meilleurs candidats ont traité des pans entiers du problème, mais les candidats moyens ont buté sur la partie I et les très mauvaises copies ont été nombreuses. Les parties ont été abordées avec des performances similaires et peu satisfaisantes, la dernière l'étant rarement. Le jury déplore surtout le manque de phrases explicatives dans les questions qualitatives.

Les erreurs les plus sanctionnées

  1. 1
    Loi de Wien mal interprétéePartie I

    La longueur d'onde du maximum est prise pour la longueur d'onde maximale émise, et le raisonnement sur le refroidissement du capteur est souvent inversé ; la loi de Stefan est presque jamais invoquée.

  2. 2
    Bilan thermique du bolomètre incompletPartie I

    La conduction par la poutre de support et l'effet Joule sont oubliés ou affectés d'un mauvais signe, faute d'une lecture attentive du texte introductif.

  3. 3
    Constante de temps lue au mauvais endroitPartie I

    Le temps caractéristique est lu à l'intersection avec l'axe des abscisses au lieu de l'intersection avec l'asymptote horizontale.

  4. 4
    Optique négligéePartie II

    La construction du grossissement est à peine esquissée et très peu de copies aboutissent à la limite de résolution par la tache d'Airy.

    « Cette partie d’optique a été incontestablement le parent pauvre de ce problème. »
  5. 5
    Cohérence et addition des intensitésPartie III

    Le rôle de la ligne de retard et de la longueur de cohérence est rarement compris, et des candidats additionnent les intensités de sources qu'ils croient cohérentes.

    « le jury a été amené à lire que les deux sources sont cohérentes et que de ce fait il faut additionner les intensités lumineuses. »
  6. 6
    Résultat obtenu en oubliant l'accélération d'entraînementPartie IV

    En omettant la force d'inertie d'entraînement, des candidats retrouvent miraculeusement l'expression demandée ; cette attitude discrédite toute la copie.

    « C’est un exemple typique de la mauvaise foi de nombreux candidats. »

Ce qui a été bien réussi

  • La limite inférieure en longueur d'onde du domaine infrarouge est assez bien connue.
  • Le diagramme de Bode du bolomètre a souvent été bien traité.
  • Les calculs autour des trous d'Young et le calcul du brouillage ont été menés correctement dans les meilleures copies.

Conseils du jury

  • Lire très attentivement l'énoncé : ses indications situent les phénomènes dans leur contexte expérimental.
  • Rédiger des phrases explicatives dans les questions qualitatives.
  • Rester cohérent d'une question à l'autre et vérifier l'homogénéité des résultats.
  • Admettre un résultat non obtenu plutôt que de truquer les calculs.
  • Travailler régulièrement la compréhension physique des phénomènes et pas seulement la technique de calcul.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

Les télescopes infrarouges

Ce sujet traite de l'observation, à l'aide de télescopes, des rayonnements infrarouges provenant de l'espace. Ces rayonnements sont émis par des corps tels que des étoiles jeunes ou des poussières froides. L'observation dans ce domaine de longueurs d'onde se heurte à plusieurs difficultés. D'une part, ces rayonnements sont fortement absorbés par l'atmosphère. D'autre part, l'atmosphère et les instruments de mesure sont également sources de rayonnement infrarouge. On peut s'affranchir du problème de l'atmosphère en embarquant le télescope sur un satellite et de l'émission thermique de l'instrument en refroidissant les différents éléments à l'aide de puissants systèmes cryogéniques. Cependant, les dimensions des télescopes en orbite étant limitées, leur résolution théorique est moins bonne que celle de certains télescopes au sol comme ceux du Very Large Telescope array (VLT) de l'European Southern Observatory à Paranal au Chili qui bénéficient d'un ciel très pauvre en vapeur d'eau et d'une atmosphère très stable.
Ce sujet est composé de parties relativement indépendantes : il n'est pas nécessaire d'avoir traité la totalité d'une partie pour aborder la partie suivante mais la lecture de l'énoncé d'une partie peut aider à la résolution d'une autre partie.
Les résultats numériques seront donnés avec un nombre de chiffres significatifs compatible avec ceux utilisés pour les données.

I Détection de rayonnement infrarouge

Les rayonnements infrarouges sont détectés par des instruments appelés bolomètres. Le principe de la détection repose sur la variation de la résistance d'un matériau lors de son échauffement suite à une absorption de rayonnement électromagnétique. La figure 1 présente le schéma de principe du bolomètre étudié dans cette partie.
Le bolomètre, de capacité thermique C_(th) absorbe le flux électromagnétique incident Φ_i supposé constant. Il possède par ailleurs une résistance électrique R(T) fonction de sa température T supposée uniforme et est parcouru par un courant d'intensité I. Le bolomètre est relié mécaniquement et thermiquement à une source froide maintenue à la température T_S par des poutres de conductance thermique G_(th). On mesure les variations de la tension V à ses bornes lorsque la résistance R varie. La résistance électrique R du matériau varie avec la température en suivant la loi linéaire
R(T) = R_0 + αR_0(T − T_S)
où α et R_0 sont des constantes caractéristiques du matériau. On suppose α < 0.

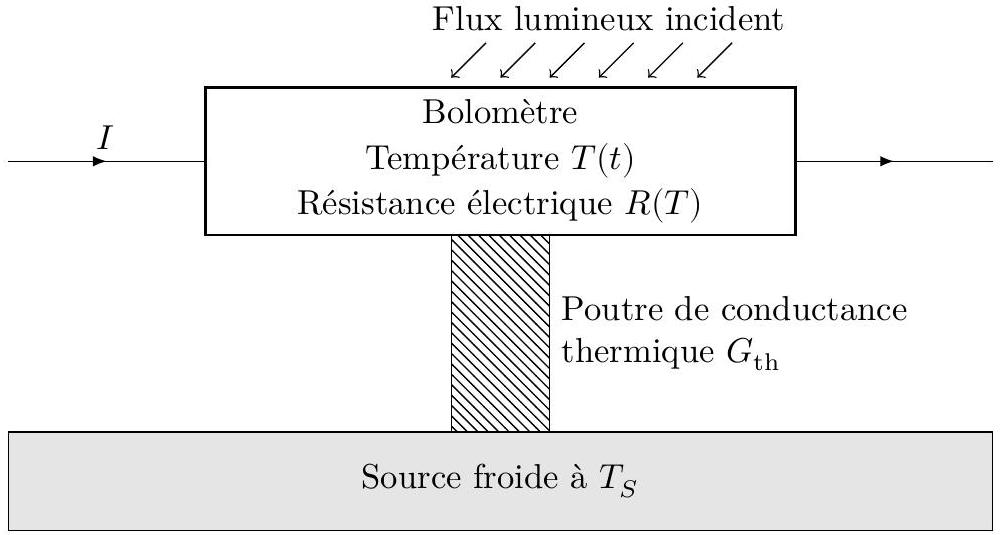

Figure 1 Schéma d'un bolomètre

I.A - Généralités sur les détecteurs

I.A.1) Citer des détecteurs d'ondes électromagnétiques utilisés en travaux pratiques et le domaine des ondes auxquels ils sont sensibles.
I.A.2) Dans quel intervalle de longueur d'onde se situent les rayonnements infrarouges ?
I.A.3) La loi de Wien relative à l'émission thermique d'un corps noir peut s'écrire λ_(max)T = 2, 89 × 10^(− 3) K ⋅ m avec λ_(max) une longueur d'onde et T une température.
Expliciter les notations λ_(max) et T de la loi de Wien.
I.A.4) Expliquer, en le justifiant avec des valeurs numériques, pourquoi il est nécessaire de refroidir les instruments d'un télescope, qu'ils soient sur Terre ou dans l'espace (température de l'ordre de quelques dizaines de Kelvin).

I.B - Principe du bolomètre

I.B.1) Proposer un montage électrique permettant d'assurer dans le bolomètre la circulation d'un courant électrique d'intensité I constante.
I.B.2) Montrer que la température T du bolomètre suit l'équation différentielle τ(dT)/(dt) + T(t) = β(Φ_i). On exprimera le coefficient τ et la fonction β(Φ_i).
I.B.3) Expliquer pourquoi un coefficient α négatif garantit la stabilité du fonctionnement du dispositif.
I.B.4) Déterminer la température T_p(Φ_i) du bolomètre qui reçoit un flux Φ_i en régime permanent.

I. C − Temps de réponse du bolomètre

On s'intéresse dans un premier temps au temps de réponse du bolomètre. Pour cela, le système étant en équilibre thermique sous un flux électromagnétique incident Φ_i, on supprime brutalement le flux électromagnétique incident à l'instant t = 0.
I.C.1) Tracer l'allure de l'évolution T(t). On précisera sur le graphe la signification de la constante τ.
I.C.2) Expliquer qualitativement l'influence de la capacité thermique C_(th) et de la conductance thermique G_(th) sur le temps de réponse du bolomètre.

I.D - Sensibilité du bolomètre

On souhaite enfin déterminer l'expression de la sensibilité S de l'instrument. Il s'agit de son aptitude à convertir une variation du flux incident en une variation de la tension électrique V. On considère pour cela un flux incident tel que Φ_i(t) = Φ_(i0) + φ_0 cos(ωt) et on s'intéresse à la variation de température par rapport à la température d'équilibre T_1 : Θ(t) = T(t) − T_1.
I.D.1) Montrer qu'en régime forcé, l'amplitude Θ_0(ω) des variations de température du bolomètre peut se mettre sous la forme : Θ_0 = A/(√(1 + τ^2 ω^2)), avec A une constante à préciser.
I.D.2) Déterminer, en régime forcé, l'expression de l'amplitude V_0 des variations de la tension V(t) aux bornes de R.
I.D.3) En déduire l'expression de la sensibilité S(ω) = (V_0)/(φ_0).
I.D.4) Tracer l'allure de la courbe S_(dB) = 20logS en fonction de logω.
I.D.5) Préciser la nature du filtre constitué par le détecteur. Comment peut-on justifier la chute de la sensibilité en dehors de la bande passante?
I.D.6) Dans quel sens faut-il faire varier la conductance thermique G_(th) pour augmenter la sensibilité dans la bande passante ? Cela est-il en accord avec avec un gain de rapidité de la réponse du bolomètre ?

II Un télescope unitaire du VLT

Deux objets ponctuels à l'infini A et B sont observés dans les directions faisant des angles i_A = 0 et i_B ≠ 0 par rapport à l'axe optique. Les deux directions dans lesquelles on observe à travers le télescope leurs images font respectivement les angles i_A^′ et i_B^′ avec l'axe optique. Pour simplifier, on supposera que ces deux objets émettent une unique radiation de longueur d'onde λ = 2, 00μ m.

II.A - Montage de type Cassegrain

Les télescopes unitaires du VLT peuvent être utilisés en configuration dite «Cassegrain» (cf. figure 2). Le télescope est afocal, c'est-à-dire que l'image d'un objet situé à l'infini est à l'infini.
Le miroir primaire est un miroir sphérique concave de sommet S_1, de diamètre D = 8, 20 m, de rayon de courbure R_1 = 28, 8 m et le miroir secondaire est un miroir sphérique convexe de sommet S_2, de rayon de courbure R_2 = 4, 52 m.
II.A.1) Déterminer numériquement la projection algébrique S_1 F_1^– entre le sommet et le foyer du miroir primaire.
II.A.2) Faire de même pour la projection algébrique S_2 F_2^– entre le sommet et le foyer du miroir secondaire.
II.A.3) À quelle distance S_2 S_1^– doivent être positionnés ces deux miroirs ? Justifier.

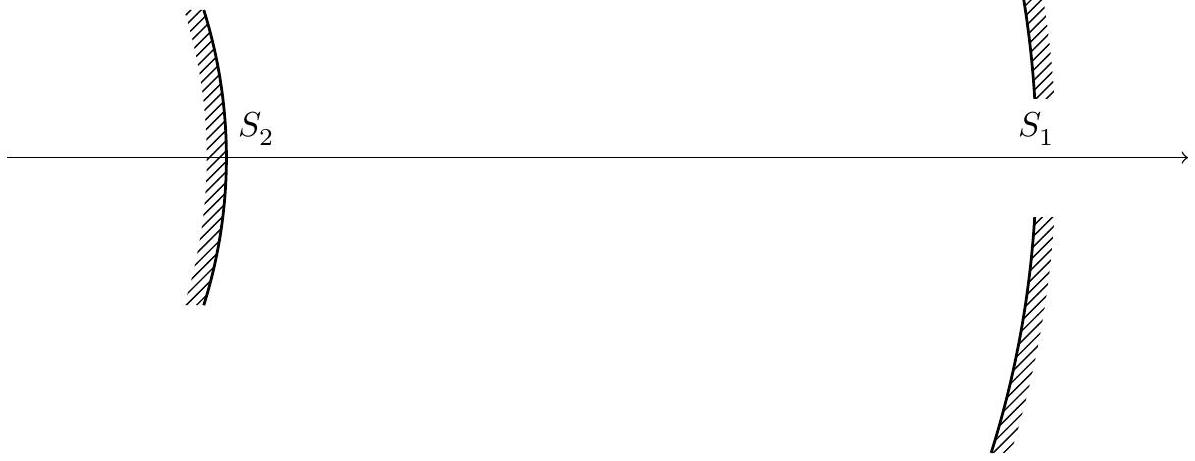

Figure 2 Un télescope unitaire du VLT en montage de type Cassegrain
II.A.4) En s'appuyant sur une construction géométrique, déterminer la valeur numérique du grossissement G = i_B^′/i_B.

II.B - Résolution limitée par la diffraction

On admet que les phénomènes de diffraction sont dus à la limitation du faisceau lumineux par le miroir primaire de diamètre D.
II.B.1) En assimilant, pour simplifier, le premier miroir à une simple lentille convergente de même focale, déterminer l'ordre de grandeur du rayon R de la tâche de diffraction (ou tâche d'Airy) qu'on observerait sur l'image intermédiaire formée par le miroir primaire d'un objet ponctuel à l'infini envoyant une unique radiation de longueur d'onde λ.
II.B.2) En déduire l'ordre de grandeur de l'ouverture angulaire Δθ du faisceau image, définie par le fait que les rayons émergent du télescope avec des angles i_A^′ ± Δθ et i_B^′ ± Δθ par rapport à l'axe optique.
II.B.3) En précisant le critère retenu, établir la relation que doivent vérifier les angles i_A^′ et i_B^′ pour pouvoir discerner les images formées par le télescope.
II.B.4) En déduire la valeur numérique de la limite de résolution angulaire i_(min) du télescope, c'est-à-dire l'angle minimal entre deux étoiles pour que le télescope les discerne.

III Le télescope interférentiel VLTI

Pour surmonter le problème précédent, on peut faire interférer les signaux optiques reçus par deux télescopes (cf. figure 3).

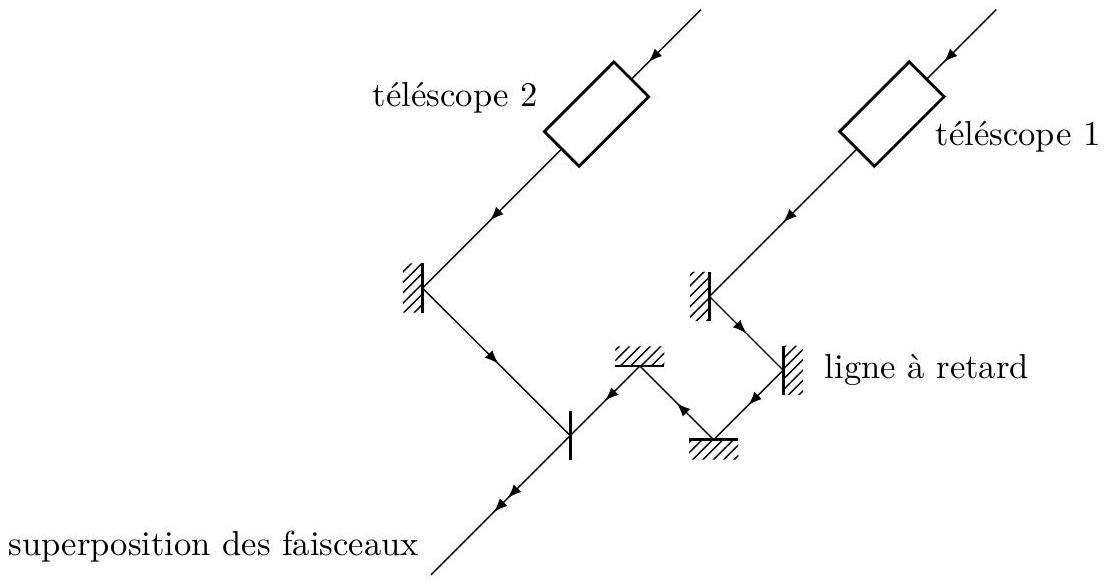

Figure 3 Principe du VLTI
On assimile les deux télescopes distants de a (variable jusqu'à 100 m ) à deux trous T_1 et T_2 de taille négligeable, de sorte que le VLTI sera équivalent au montage de la figure 4, où la lentille d'axe optique Oz, de centre O possède une distance focale f^′. Le foyer image de la lentille est noté F^′ et le plan focal est le plan d'observation. T_1 et T_2 sont à une distance a/2 de l'axe optique.

III.A - Observation d'une source ponctuelle dans la direction de l'axe optique

Un unique objet ponctuel à l'infini A est observé dans la direction de l'axe optique. Pour simplifier, on supposera encore que cet objet émet une unique radiation de longueur d'onde λ = 2, 00μ m.

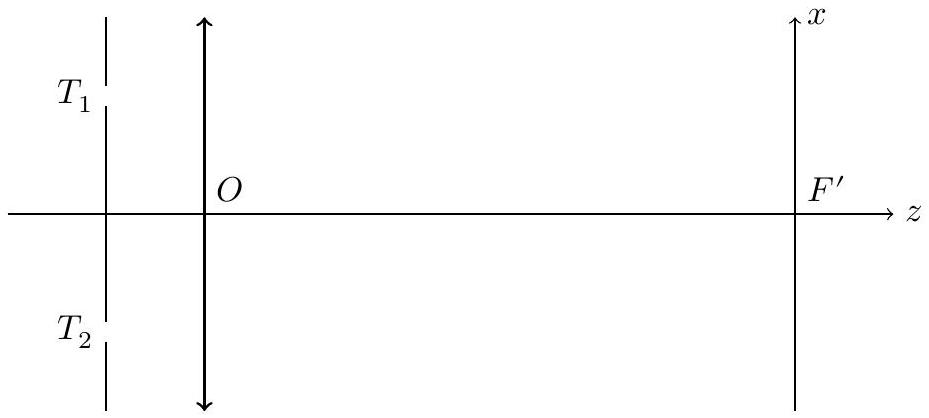

Figure 4 Schéma équivalent du VLTI
III.A.1) Où se trouve l'image géométrique A^′ de A à travers la lentille ?
III.A.2) Calculer la différence de marche δ_0 entres les ondes provenant de A et se recombinant en A^′, passant par les deux trous T_1 et T_2 sur la figure 4 .
III.A.3) En déduire le rôle de la ligne à retard de la figure 3 .
III.A.4) En quoi y a-t-il nécessité de la ligne à retard pour satisfaire aux conditions d'interférences?
III.A.5) Dans quelle mesure peut-on considérer que le contraste des interférences vaut 1 ? Dans la suite on supposera effectivement que le contraste vaut 1 .
III.A.6) Déterminer l'expression de l'intensité lumineuse I_A(x) d'un point d'abscisse x dans le plan focal.
III.A.7) En déduire l'expression de l'interfrange.
III.A.8) Tracer l'allure de la figure d'interférence dans le plan ( xF^′ y ) telle qu'on pourrait l'observer avec une caméra infrarouge.
III.B - Observation d'une source ponctuelle dans une direction différente de celle de l'axe optique
Un unique objet ponctuel à l'infini B est observé dans la direction i_B ≠ 0 par rapport à l'axe optique dans le plan xOz, avec les mêmes caractéristiques que A.
III.B.1) À quelle distance x_B de F^′ se trouve l'image géométrique de B ?
III.B.2) Déterminer l'expression de l'intensité lumineuse I_B(x) en un point d'abscisse x.
III.B.3) L'interfrange est-il différent de celui trouvé précédemment ?

III.C - Observation de deux sources ponctuelles

Deux objets ponctuels à l'infini A et B sont observés dans les directions i_A = 0 et i_B ≠ 0 par rapport à l'axe optique dans le plan xOz. Pour simplifier, on supposera que ces deux objets émettent une unique radiation de longueur d'onde λ = 2, 00μ m et la même puissance lumineuse.
III.C.1) Ces deux sources sont-elles cohérentes ? Justifier la réponse.
III.C.2) En déduire l'intensité lumineuse I_(A ∪ B)(x) en un point d'abscisse x.
III.C.3) Pour quelle(s) distances(s) a entre les deux télescopes y a-t-il brouillage des interférences ? On exprimera le résultat en fonction de i_B.
III.C.4) Proposer alors une méthode de détermination expérimentale de l'angle entre deux étoiles composant une étoile double.
III.C.5) Quelle est la valeur numérique (en secondes d'arc) de la limite de résolution angulaire i_m du VLTI ?

IV Positionnement du télescope spatial James Webb au point de Lagrange L_2

Le successeur du télescope Hubble, appelé JWST (James Webb Space Telescope), dont le lancement est prévu en 2018, sera placé dans une position telle qu'il ne sera pas gêné par la lumière du Soleil. On note L_2 cette position qui a comme caractéristique d'être fixe par rapport à la Terre et au Soleil (c'est un «point de Lagrange»).
Soit R_0 est le référentiel dans lequel le Soleil S et la Terre T sont fixes, de repère associé ( S, u⃗_x, u⃗_y, u⃗_z ). Le point de Lagrange L_2 est à la distance r≪R de la Terre (cf. figure 5).
Figure 5 Position du point de Lagrange L_2
On considère la Terre ponctuelle en T, de masse M_T = 5, 97 × 10^(24) kg, en orbite circulaire de rayon R = 150 × 10^6 km autour du Soleil ponctuel en S, de masse M_S = 1, 99 × 10^(30) kg dans le référentiel héliocentrique ( R_h considéré galiléen) avec une période de révolution T_T. On note G la constante de gravitation universelle. On néglige l'action de tous les autres corps célestes.

IV.A - Étude préliminaire

IV.A.1) Déterminer l'expression de T_T en fonction des données de l'énoncé.
IV.A.2) Quel est, dans R_h, le mouvement de R_0?R_0 est-il galiléen ?

IV.B - Équilibre des forces

IV.B.1) En effectuant un bilan des forces s'exerçant sur le télescope de masse m positionné en L_2 dans le référentiel R_0, donner la relation qui traduit l'équilibre du téléscope dans ce référentiel.
IV.B.2) Montrer que r = ((M_T)/(3M_S))^(1/3)R.
IV.B.3) Calculer numériquement la distance r à laquelle se trouvera le télescope James Webb par rapport à la Terre. Les hypothèses précédentes sont-elles-justifiées?

IV.C - Étude de la stabilité du point de Lagrange

Le satellite n'est plus au point L_2, son déplacement à partir de L_2 est caractérisé par le vecteur xu⃗_x + yu⃗_y + zu⃗_z où |x|, |y| et |z| sont négligeables devant r. L'étude est toujours conduite dans R_0.
IV.C.1) Exprimer les énergies potentielles dont dérivent les différentes forces s'exerçant sur le télescope de masse m.
IV.C.2) Un calcul non demandé permet alors d'obtenir l'expression ci-dessous pour les composantes, dans le repère R_0, de la force s'exerçant sur le satellite
F_x, = (3mM_T)/(r^3)x; F_y, = − (mM_T)/(r^3)y; F_z, = − (4mM_T)/(3r^3)z
Interpréter ces projections en terme de stabilité du satellite.
En réalité, pour mener à bien une étude plus complète, il conviendrait d'inclure la force d'inertie de Coriolis.

V Refroidissement cryogénique du télescope Herschel

La réfrigération par évaporation est une technique de refroidissement éprouvée. C'est par exemple de cette façon que le corps humain régule sa température via la transpiration. Cette technique peut être appliquée dans toute gamme de température où l'on peut trouver un composé liquide en équilibre avec sa phase vapeur. En dessous de 4, 00 K, les deux isotopes de l'hélium ( ^3 He et ^4 He ) sont utilisés.
Ce principe de refroidissement est mis à profit dans les cryo-réfrigérateurs à adsorption. Ces dispositifs de refroidissement sont adaptés aux contraintes de l'industrie spatiale car ils ne contiennent aucune pièce mobile. L'absence de risque d'usure permet un gain de fiabilité.
Schématiquement, le cryo-réfrigérateur se présente sous la forme de deux sphères en titane reliées par un tube. Dans l'une de ces sphères, appelée la pompe, se trouve du charbon actif. Ces charbons possèdent un pouvoir d'adsorption du gaz qui augmente lorsque la température diminue. La pompe peut être reliée à un thermostat de température T_i = 2, 00 K par un interrupteur thermique ou chauffée à T_c = 45, 0 K par une chaufferette électrique de puissance P. L'autre sphère est appelée évaporateur. Elle contient une mousse qui permet de retenir le liquide par capillarité en l'absence de pesanteur. Elle peut également être reliée au thermostat de température T_i = 2, 00 K par un interrupteur thermique. Le tube qui relie les deux sphères est thermalisé à 2, 00 K et on considère que sa section est suffisante pour qu'il n'y ait pas de perte de charge entre la pompe et l'évaporateur. Les pressions sont donc sensiblement les mêmes dans la pompe et l'évaporateur.
Lors de la première phase de fonctionnement de durée τ_1, la pompe est chauffée à 45, 0 K pour désorber le gaz qui va se condenser dans l'évaporateur maintenu à 2, 00 K. Lors de la seconde phase, la pompe est maintenue à 2, 00 K et les charbons actifs pompent l'hélium liquide, la température du liquide en ébullition chute jusqu'à T_f = 300mK.

V.A - Principe d'un interrupteur thermique

Le dispositif fonctionne à l'aide d'interrupteurs thermiques permettant de connecter ou déconnecter certaines parties afin de laisser passer ou non la chaleur. L'interrupteur thermique à gaz tire parti de la conduction des
gaz pour assurer sa position fermée. Il est composé (voir figure 6) de deux pièces conductrices cylindriques concentriques en cuivre de rayons R_1 et R_2 > R_1. L'espace entre les deux cylindres peut être vide ou rempli d'hélium gazeux de capacité thermique massique c_(gaz). On négligera les forces de pression et les transferts thermiques par rayonnement et convection et les effets de bord.

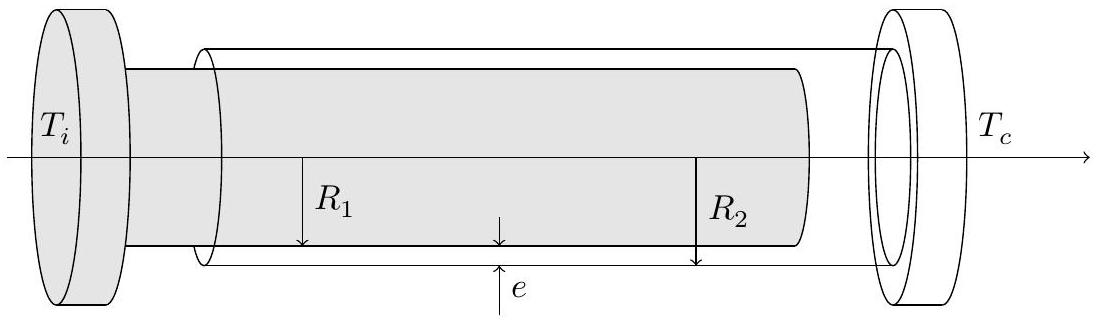

Figure 6 Schéma d'un interrupteur thermique à gaz
On souhaite déterminer la conductance thermique de l'interrupteur en position fermée. À cet effet, on maintient l'armature intérieure au contact de la source de température T_i = 2, 00 K et l'armature extérieure est reliée à la pompe du cryo-réfrigérateur maintenue à la température T_c = 45, 0 K. L'espace entre les cylindres est rempli de ^3 He de conductivité thermique λ et de masse volumique ρ.
V.A.1) À partir d'un bilan énergétique effectué sur le volume de gaz compris entre les rayons r et r + dr, déterminer l'équation aux dérivées partielles vérifiées par la température du gaz T(r, t).
V.A.2) En déduire l'expression de T(r) en régime permanent.
V.A.3) Déterminer, en régime permanent, l'expression du flux thermique Φ à travers un cylindre de rayon r et de hauteur h orienté vers les r croissants.
V.A.4) Exprimer la conductance thermique G de l'interrupteur fermé en fonction de T_i, T_c et Φ. En déduire l'expression de G uniquement en fonction des données du problème.
V.A.5) Expliquer qualitativement comment ce dispositif peut jouer le rôle d'interrupteur thermique.

V. B - Choix du fluide réfrigérant

Pour comprendre le principe de ce type de refroidissement, on utilise le modèle suivant. Un récipient parfaitement calorifugé contient une masse d'hélium liquide m_0 de capacité thermique massique c_(liq), initialement à la température T_0, en équilibre avec sa vapeur. Le récipient comporte une soupape reliée à une pompe qui aspire lentement et continûment la vapeur de ce récipient. La chaleur latente massique de vaporisation de l'hélium ^3 He vaut ℓ_(3He) = 10, 0 kJ ⋅ kg^(− 1) et celle de l'hélium ^4 He vaut ℓ_(4He) = 22, 5 kJ ⋅ kg^(− 1). L'allure du diagramme des phases de l'hélium est représenté sur le graphe de la figure 7 .

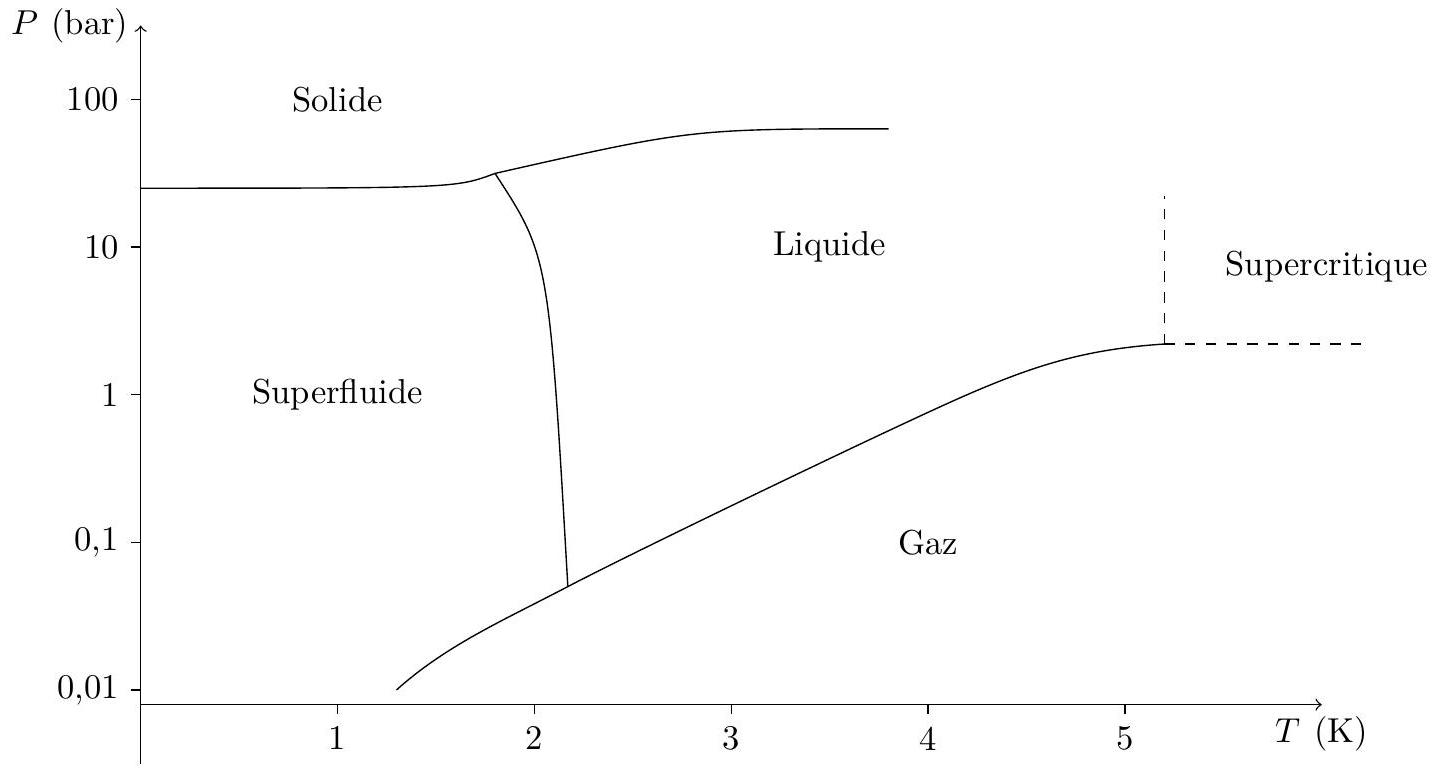

Figure 7 Allure du diagramme des phases de
l'hélium : pression en fonction de la température
V.B.1) Reproduire le diagramme des phases de l'hélium et y représenter l'évolution de la pression en fonction de la température lors de l'opération de pompage.
V.B.2) Quelle(s) particularité(s) présente le diagramme des phases de l'hélium ?
V.B.3) En effectuant un bilan sur un système que l'on définira avec soin, déterminer l'expression de la température T(t) de l'enceinte en fonction de la masse d'hélium liquide m(t) à l'instant t. On introduira la chaleur latente massique de vaporisation de l'hélium ℓ_(vap) et la capacité thermique massique de l'hélium liquide c_(liq).
V.B.4) Lequel des deux isotopes de l'hélium semble le plus adapté à cette technique de refroidissement ?
V.B.5) Les courbes de pression de vapeur saturante en fonction de la température sont données pour les deux isotopes de l'hélium sur la figure 8.

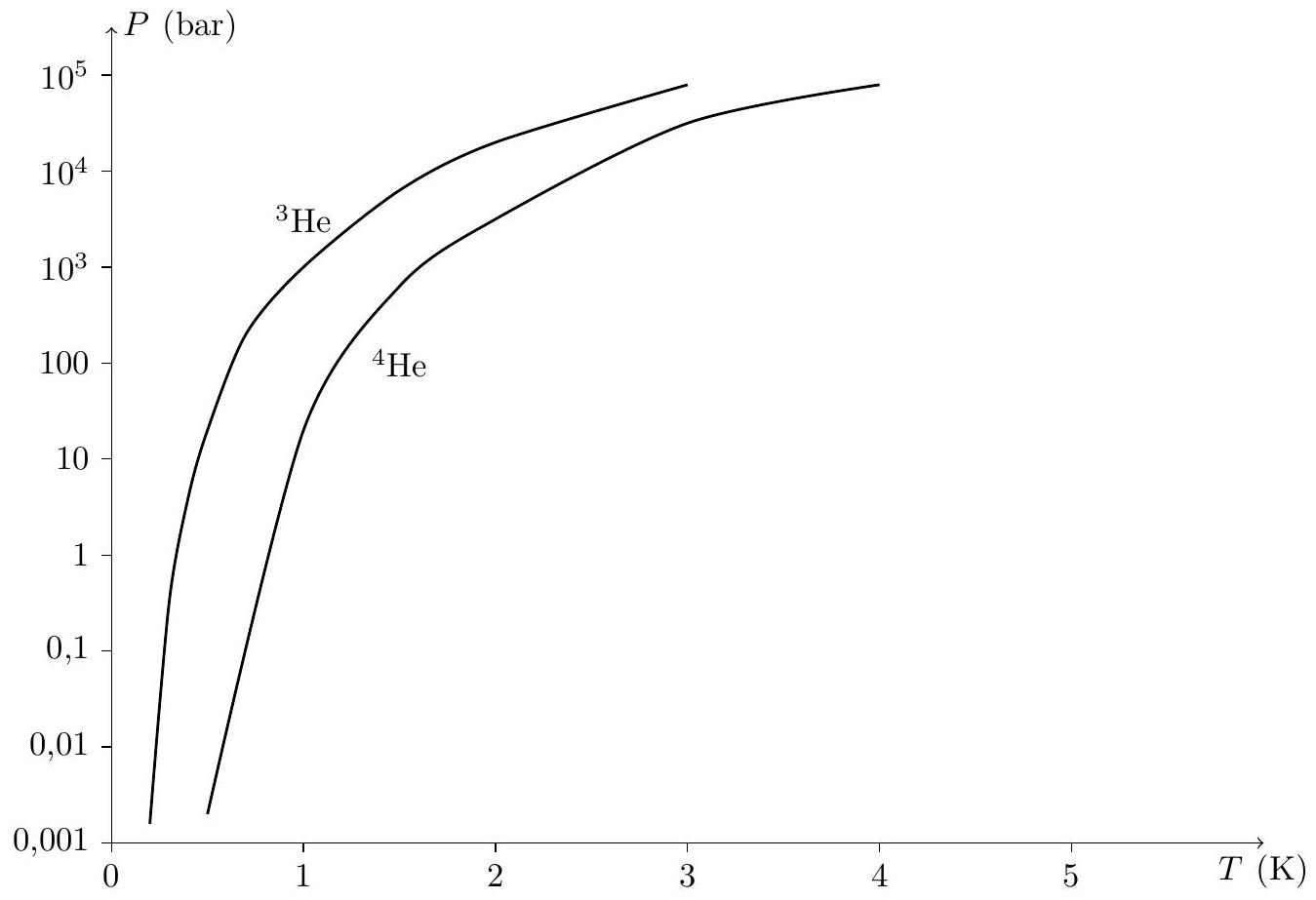

Figure 8 Pression de vapeur saturante de ^3 He et ^4 He en fonction de la température
Si on utilise une pompe capable d'abaisser la pression jusqu'à 0, 100 Pa, quelle est la température la plus basse que l'on peut espérer atteindre avec de l'hélium ^3 He ? avec de l'hélium ^4 He ? Dans ces conditions, quel isotope de l'hélium semble le plus adapté au refroidissement cryogénique?

V.C - Fonctionnement du cryo-réfrigérateur

L'isotope choisi est l'hélium ^3 He.
V.C.1) Déterminer l'expression de la masse d'hélium évaporée m_(evap) lorsque le liquide atteint 300 mK .
V.C.2) En déduire l'expression de la chaleur Q_(extract) extraite du liquide.
V.C.3) Définir le rendement du cryo-réfrigérateur et l'exprimer en fonction des données de l'énoncé.
V.C.4) Faire un schéma du dispositif lors de la première phase de fonctionnement, avec les températures des différents éléments et les positions des interrupteurs thermiques.
V.C.5) Faire de même pour la seconde phase de fonctionnement.

Formulaire

Expression du gradient d'une fonction scalaire f(r, θ, z) en coordonnées cylindriques
grad^(→−)f = (∂f)/(∂r)e⃗_r + 1/r(∂f)/(∂θ)e⃗_θ + (∂f)/(∂z)e⃗_z

Questions fréquentes

4 questions
Sur quels chapitres porte le sujet de physique Centrale MP 2014 ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet de physique Centrale MP 2014 ?

Le sujet sur les télescopes infrarouges couvre le rayonnement du corps noir, la diffusion thermique, l'optique géométrique, la diffraction et les interférences, la mécanique en référentiel non galiléen avec le point de Lagrange L2 et une étude de thermodynamique cryogénique.

Quelles erreurs le jury a-t-il le plus relevées en physique Centrale MP 2014 ?

Le jury cite la loi de Wien mal comprise, un bilan thermique du bolomètre incomplet, une partie d'optique délaissée, des confusions sur la cohérence et des calculs arrangés au point de Lagrange en oubliant l'accélération d'entraînement.

Le sujet de physique Centrale-Supélec MP 2014 est-il difficile ?

Le rapport le juge de difficulté très raisonnable et bien calibré en durée, mais d'un abord relativement difficile : beaucoup de candidats moyens ont été bloqués dès la partie I.

Quels conseils le jury de Centrale MP 2014 donne-t-il en physique ?

Lire attentivement l'énoncé, expliquer ses réponses qualitatives par des phrases, rester cohérent et ne jamais truquer un calcul pour retrouver le résultat attendu.

Pas de description pour le moment
