CCINP Physique 2 MP 2013Sujet, corrigé et rapport du jury

Durée : 4 heures

Le sujet comporte cinq parties indépendantes.
Les parties I et II portent sur l'optique (de la page 2 à la page 8).
Les parties III à V portent sur l'électromagnétisme (de la page 9 à la page 12).

Les parties I et II sont indépendantes. Aucune connaissance sur l'œil et son fonctionnement n'est exigée.

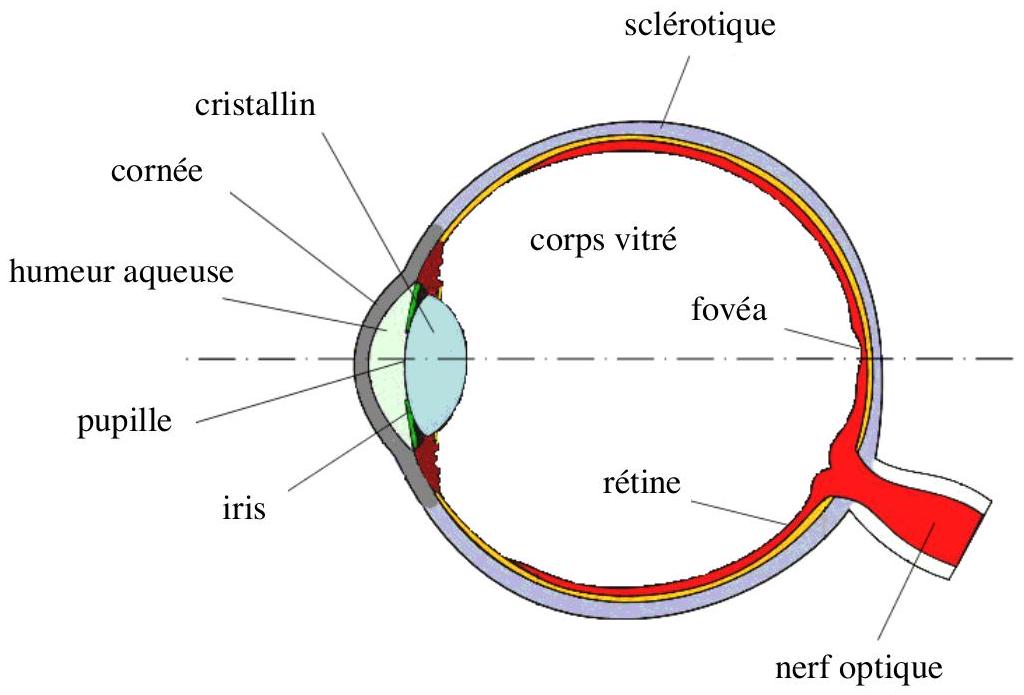

L'œil humain a sensiblement la forme d'une sphère limitée par une membrane (la sclérotique) qui est transparente à l'avant de l'œil et forme la cornée (figure 1). L'intérieur du globe oculaire est divisé en deux parties séparées par le cristallin qui est une lentille convergente. Cette lentille est élastique et ses rayons de courbure varient lorsque l'œil accommode, c'est-à-dire quand il passe de la vision de loin à la vision de près. La partie antérieure entre la cornée et le cristallin est remplie d'un liquide appelé humeur aqueuse. L'iris permet à l'œil de diaphragmer et définit la pupille. La partie postérieure du cristallin est formée du corps vitré. La rétine qui sert de détecteur est tapissée de cellules de deux types différents, les cônes et les bâtonnets qui transforment l'excitation lumineuse en influx nerveux. La fovéa, partie de la rétine située sur l'axe optique de l'œil, est la partie la plus sensible de la rétine.

Pour simplifier l'étude de l'œil, on peut assimiler celui-ci à une lentille ( L ) plan-convexe d'indice n plongée dans l'air d'indice 1 . La lentille ( L ) possède une face d'entrée plane et une face de sortie sphérique.

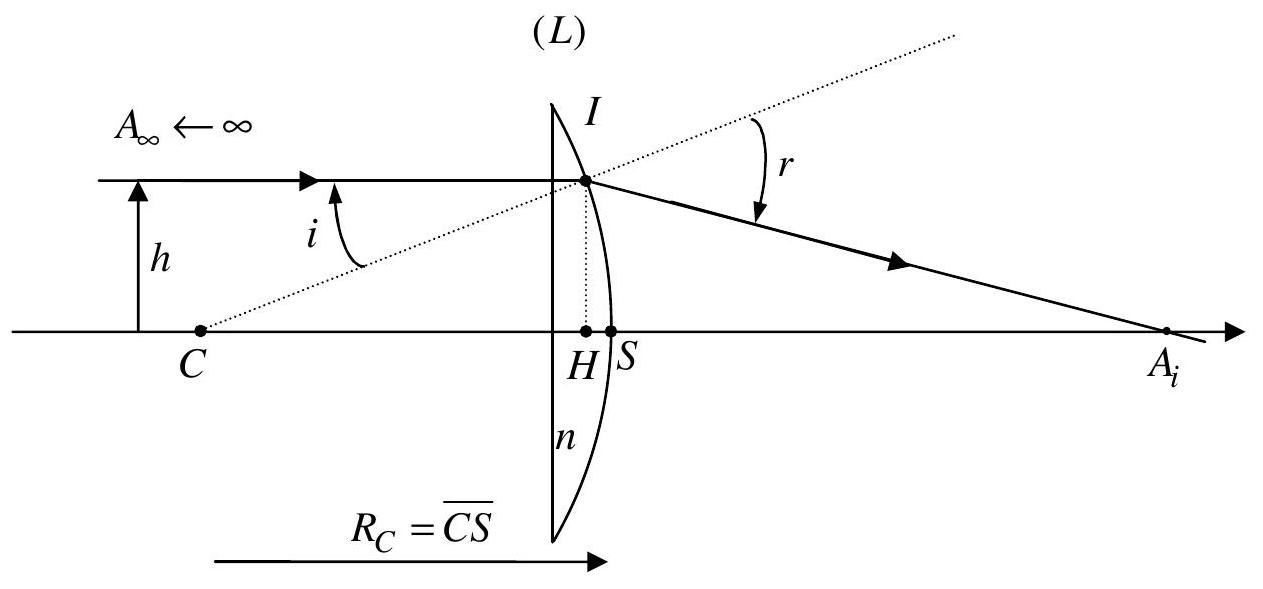

On se place dans le cas de la vision de loin quand l'œil n'accommode pas. Un rayon parallèle à l'axe optique, situé à la distance h de celui-ci, est issu d'un point objet A_∞ à l'infini sur l'axe optique (figure 2, page 3). Il pénètre par la face d'entrée plane de la lentille pour arriver au point I de la face concave où il se réfracte en passant du milieu, d'indice n = 1, 33, à l'air, d'indice 1 . Le rayon émergent intercepte l'axe optique au point image A_i.
C est le centre de courbure de la face de sortie de la lentille et R_C son rayon de courbure. On note i l'angle d'incidence et r l'angle réfracté par rapport à la normale CI. Dans un premier temps, les rayons ne seront pas considérés paraxiaux.

I.2. Soit H, le projeté de I sur l'axe optique. Exprimer les distances algébriques CH^– et HA_i^– en fonction de i, r et R_C.
I.3. En déduire l'expression de la distance algébrique CA_i^– en fonction de i, r et R_C.
I.4. L'œil regarde un objet en plein soleil de sorte que sa pupille est fermée. Dans ce cas, h = HI est très inférieur à R_C et les rayons lumineux peuvent être considérés comme étant paraxiaux.
I.4.a Montrer, dans ces conditions, que la position du point A_i ne dépend pas de i et donc de h.
I.4.b Dans ces conditions, H est confondu avec S (voir figure 2) et A_i est le foyer image F_i de la lentille. On appelle f_i = SF_i^– sa distance focale image. Déterminer f_i en fonction de n et R_C.
I.4.c La vergence de l'œil normal, quand il n'accommode pas, est V = 60δ. Calculer f_i et R_C.
I.5. L'œil regarde toujours un objet à l'infini, mais cette fois-ci, à la nuit tombante, de sorte que sa pupille est grande ouverte. Les rayons lumineux ne peuvent plus être considérés paraxiaux.
1.5.a Montrer que CA_i^– s'exprime en fonction de i, R_C et n par la relation :

I.5.b On cherche à exprimer la position du point A_i en fonction de la hauteur h du rayon par rapport à l'axe optique. On considère pour cela que h/(R_C)≪1 de sorte que l'on peut faire les développements limités de cosi et sini au second ordre. Donner l'expression de CA_i^– en fonction de n, R_C et h.
I.5.c En déduire en fonction de n, R_C et h l'étalement relatif η du point de focalisation d'un rayon issu de l'infini :

I.5.d Pour l'œil, on peut considérer que le diamètre maximal d'ouverture de la pupille est de l'ordre de grandeur du rayon de courbure R_C. Calculer η.
I.5.e Expliquer pourquoi la vision de loin est moins nette quand l'éclairement est faible et pourquoi on a le réflexe de plisser les yeux pour voir plus net au loin.

Pour la vision de près, on peut assimiler l'œil à une lentille mince ( L ) biconvexe, convergente, plongée dans l'air d'indice 1 . Tous les rayons lumineux seront considérés comme étant paraxiaux. S est le centre optique de la lentille, F_o son foyer principal objet, F_i son foyer principal image, V sa vergence et f_i sa distance focale image. La rétine, centrée au point R, est située à une distance du cristallin anatomiquement invariable: la distance SR = 16, 7 mm reste fixe quelle que soit l'accommodation.
L'œil normal (emmétrope) permet de voir des objets situés devant lui depuis la distance d_(min) = 25 cm (distance minimale de vision distincte) jusqu'à la distance d_(max) infinie (distance maximale de vision distincte). Pour cela, l'œil accommode, c'est-à-dire que les rayons de courbure de la lentille biconvexe se modifient sous l'effet des muscles ciliaires.
On se place dans le cas de la vision de près quand l'œil accommode au maximum. Si l'image se forme sur la rétine au niveau de la fovéa, l'œil peut distinguer deux points proches suffisamment contrastés si leur distance angulaire est supérieure à ε = 4 × 10^(− 4) rad. Cette limite de résolution augmente fortement en vision périphérique.
I.6. On note p_o = SA_o^– la mesure algébrique repérant la position d'un objet lumineux A_o B_o perpendiculaire à l'axe optique et dont l'image se forme sur la rétine. La position de l'image est repérée par la grandeur algébrique p_i = SA_i^–.
I.6.a Donner la relation entre p_o, p_i et la vergence V de la lentille ( L ). Quel nom porte cette relation? Donner la dimension de la vergence V et son unité en fonction des unités de base du Système International.
I.6.b Calculer la valeur V_(max) de V quand l'œil emmétrope regarde un objet situé à la distance minimale de vision distincte d_(min).
I.6.c Calculer la valeur V_(min) de V dans le cas où ce même œil emmétrope regarde un objet placé cette fois à la distance maximale de vision distincte d_(max).
I.6.d La variation de la vergence de l'œil A = V_(max) − V_(min) est appelée l'amplitude d'accommodation. Calculer A dans le cas de l'œil emmétrope.
I.7. Avec l'âge, l'amplitude d'accommodation se réduit. Cette diminution physiologique porte le nom de presbytie. En pratique, un individu devient presbyte quand il doit éloigner son journal de plus de 35 cm de son œil pour lire. Dans ce cas, la distance minimale de vision distincte augmente ( d_(min)^′ = 35 cm ) et d_(max)^′ = d_(max) reste inchangé.
I.7.a Déterminer l'amplitude d'accommodation de l'œil emmétrope d'un individu devenu presbyte.
I.7.b Quelle est la taille A_o B_o minimale des caractères du journal placé à d_(min)^′ = 35 cm, que peut lire cet individu devenu presbyte ?
I.7.c Quelle serait la taille A_o B_o minimale des caractères si la presbytie de l'individu augmentait de telle façon qu'il doive placer le journal à 1 m de son œil ? Conclure.
I.8. Une personne voit nettement un point à l'infini sans accommoder mais ne peut voir un point situé à moins de 1 m en accommodant au maximum. Pour pouvoir lire confortablement un journal placé à 25 cm devant lui, il porte des lunettes dont chaque verre (assimilé à une lentille mince convergente ( L_L ) de vergence V_L et de centre optique S_L ) est placé 2 cm devant le centre optique de l'œil (figure 3). Dans ces conditions, il n'accommode pas.

I.8.a Calculer la vergence V_L de chacun des verres des lunettes.

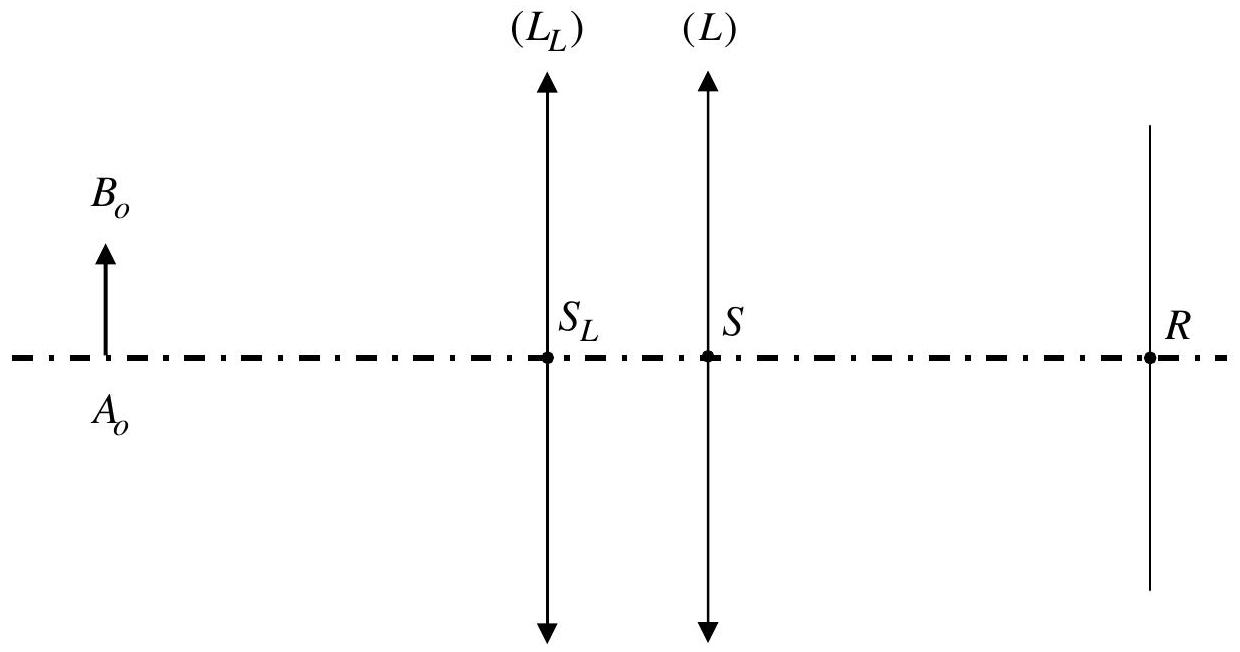

I.8.b En reprenant le schéma de la figure 3, représenter deux rayons issus de B_o qui atteignent la rétine. Les échelles peuvent ne pas être respectées mais vous justifierez votre construction géométrique.
I.8.c En conservant ses lunettes, l'individu presbyte peut-il voir des objets situés à moins de 25 cm de ses yeux ? Si oui, jusqu'à quelle distance de ses yeux ?
I.8.d L'individu presbyte peut-il regarder de loin avec ses lunettes ? En conclusion, quel type de lunettes doit-il porter pour pouvoir facilement passer de la vision de près à la vision de loin?

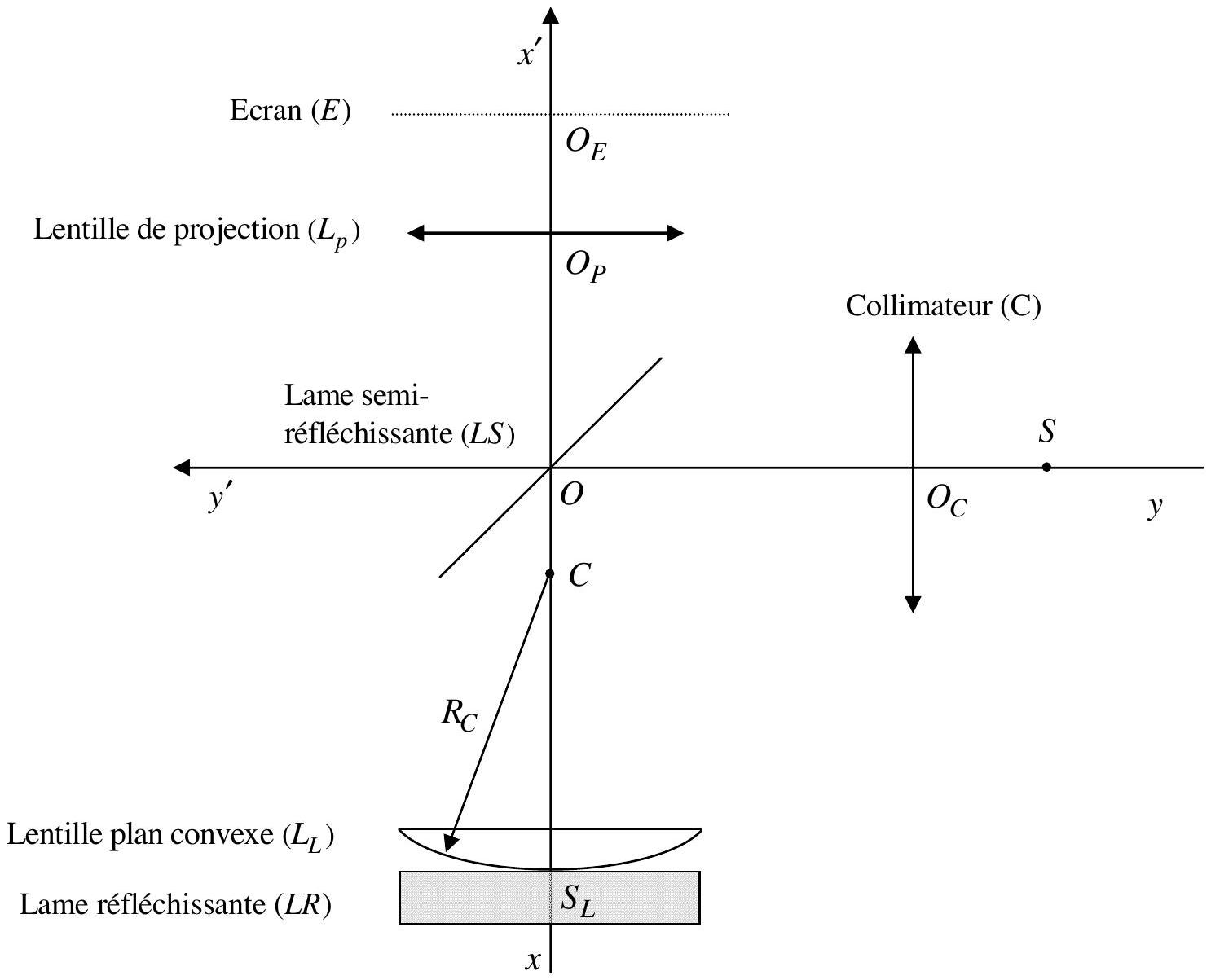

Pour caractériser une lentille mince correctrice, un opticien lunetier utilise le dispositif de la figure 4 dit des «anneaux de Newton».

Un collimateur fournit, à l'aide d'une source ponctuelle S située au foyer principal objet d'une lentille convergente de centre O_C, un faisceau de lumière parallèle, monochromatique de longueur d'onde dans le vide λ_0 qui tombe sur une lame semi-réflechissante ( LS ) d'épaisseur négligeable, centrée en O et inclinée à 45^∘ sur l'axe du collimateur ( yy^′ ). Une partie du faisceau se réfléchit parallèlement à l'axe ( xx^′ ), axe du système centré formé de la lentille plan convexe étudiée ( L_L ) et de la face plane de la lame réfléchissante (LR) qui sont en contact ponctuel au point S_L. L'intervalle situé entre la face sphérique de rayon R_C de centre C de (L_L) et la face plane réfléchissante de (LR) forme une lame d'air d'épaisseur e qui varie en fonction de la distance r à l'axe du système (figure 5, page 7).

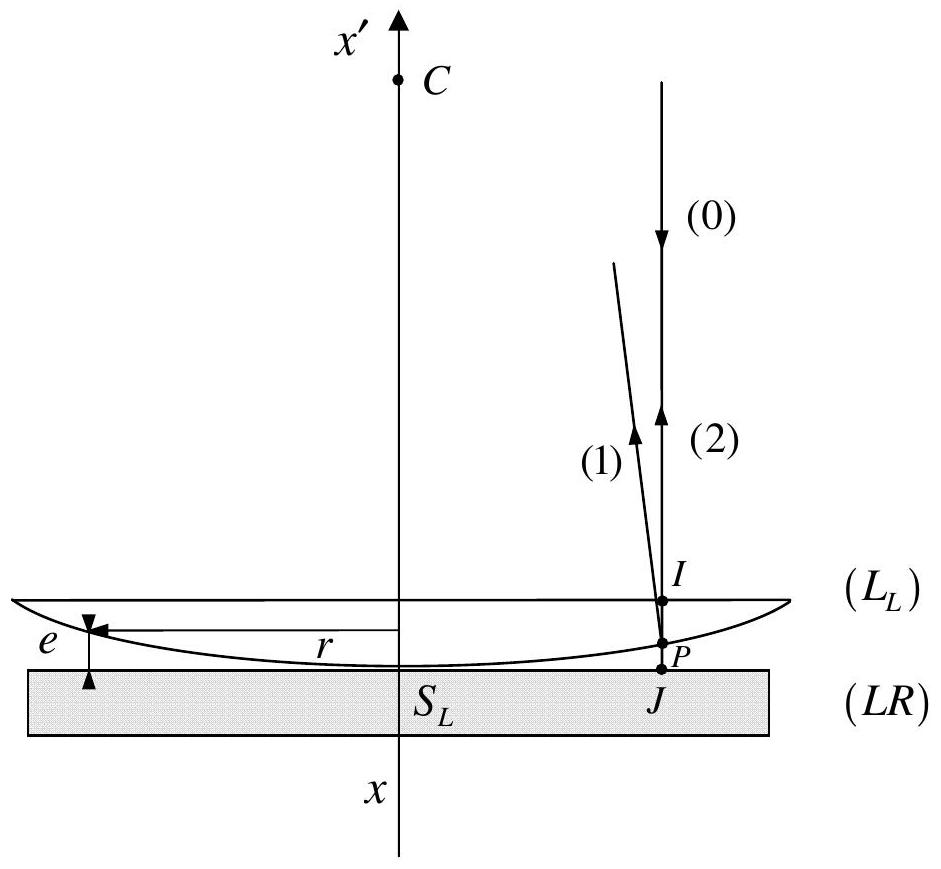

II.1. L'onde plane tombant sur la lentille ( L_L ) (rayon (0)) se divise en deux ondes de même amplitude à l'interface verre-air au point P. La première onde est réfléchie à l'interface verreair (rayon (1)) tandis que la seconde est totalement réfléchie en J sur (LR) (rayon (2)). Les deux ondes interfèrent au point P. La figure d'interférences localisée au voisinage de la lentille est visualisée sur l'écran à l'aide de la lentille convergente de projection ( L_P ) de centre O_P qui forme l'image de la lentille sur l'écran (E) placé perpendiculairement à l'axe ( xx^′ ) au point O_E (figure 4, page 6).
II.1.a Donner l'expression de l'épaisseur e de la lame d'air en fonction de r et R_C.
II.1.b On se place dans le cas où le rayon de courbure de la lentille est très grand devant son diamètre d'ouverture. Montrer que dans ce cas, l'épaisseur peut se mettre sous la forme : e ≅ α(r^2)/(R_C) où α est une constante numérique dont on précisera la valeur.
II.1.c L'épaisseur e étant très faible par rapport à r, donner au point P l'expression de la différence de chemin optique géométrique ΔL = L_2 − L_1 entre les rayons (2) et (1) en fonction de r et R_C.
II.1.d En tenant compte des déphasages introduits lors des différentes réflexions, donner l'expression de la différence de phase ΔΦ entre les deux ondes qui interfèrent au point P.
II.1.e En déduire l'expression de l'intensité lumineuse au point P, en fonction de r, R_C, λ_0 et de l'intensité I_0 de l'onde incidente. Justifier l'aspect de la figure d'interférence observée sur l'écran ( E ) (figure 6, page 8).
II.I.f Pour quelles valeurs de r, observe-t-on des franges sombres ?
II.2. La figure d'interférence localisée au voisinage de la lentille est projetée sur l'écran ( E ) par l'intermédiaire de la lentille ( L_P ) de distance focale image f_(p_i) = + 10 cm. On donne O_P S_L = 15 cm. La photographie de la figure d'interférence observée sur l'écran est donnée figure 6 alors que l'on opère avec une lumière monochromatique de longueur d'onde λ_0 = 546, 074 nm.

II.2.a Calculer la distance O_P O_E à laquelle on doit positionner l'écran par rapport à la lentille de projection.
II.2.b Calculer le grandissement transversal G_(tP) du système de projection.

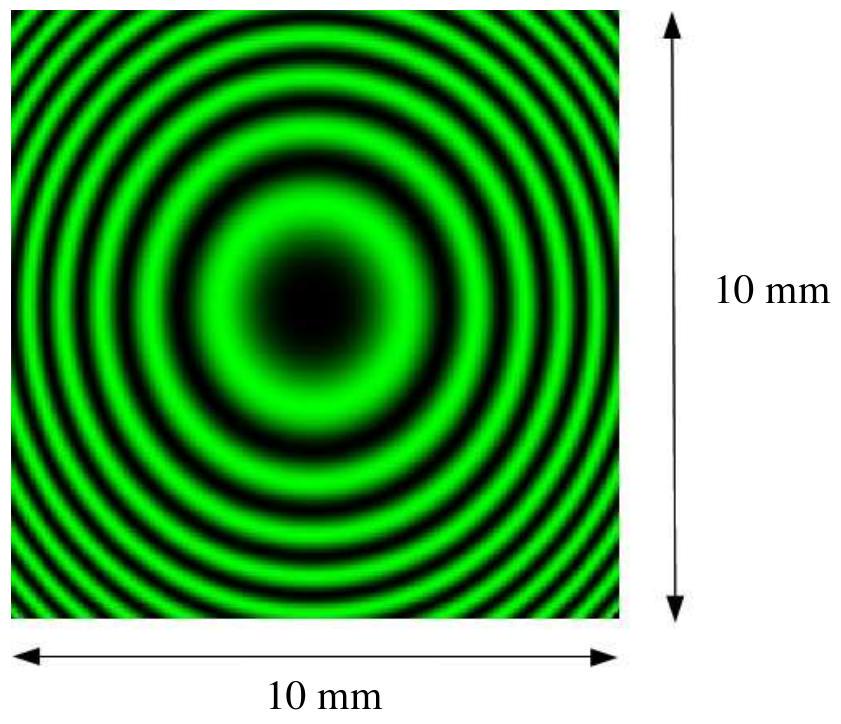

II.2.c Calculer à partir des informations fournies par la photographie de la figure 6 le rayon R_C de la lentille (L).
II.3. On éclaire maintenant le dispositif des anneaux de Newton par la lumière jaune du sodium qui est formée de deux radiations de longueur d'onde λ_1 = 588, 995 nm et λ_2 = 589, 593 nm.
Comment le phénomène observé est-il modifié ? Calculer la plus petite valeur non nulle de l'ordre d'interférence pour laquelle les franges sombres des deux systèmes seraient superposées.

Les parties III, IV et V sont indépendantes. Conformément aux usages internationaux, les vecteurs sont notés en gras tandis que les grandeurs complexes sont soulignées d'une barre.

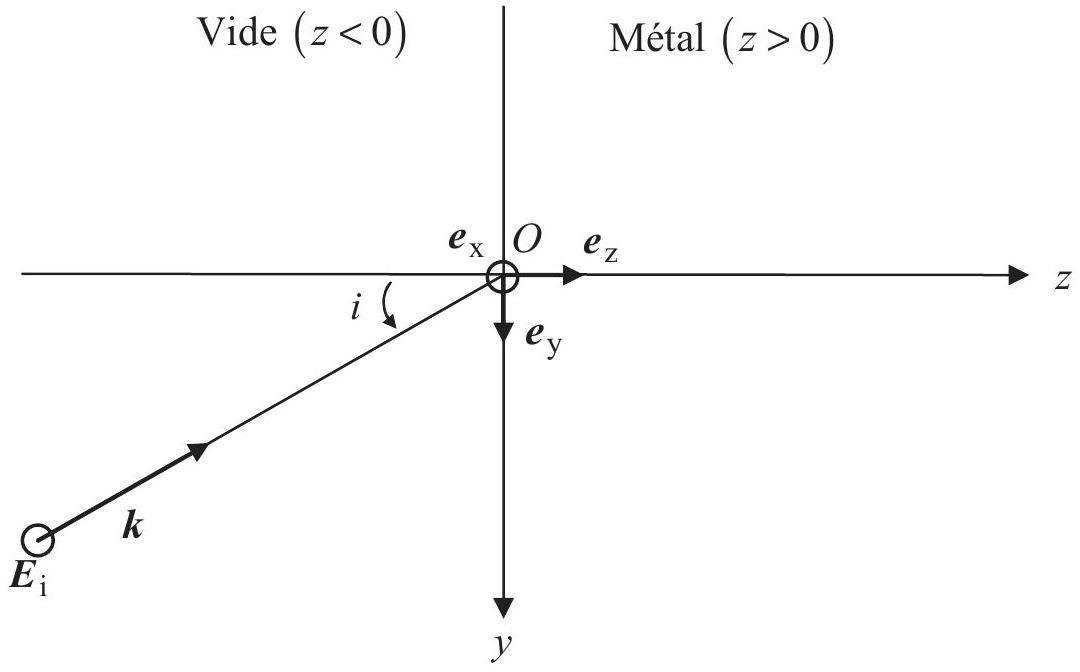

Dans l'espace, défini par le repère ( O, x, y, z ), une onde plane électromagnétique, progressive, sinusoïdale, monochromatique de pulsation ω et polarisée rectilignement suivant Ox arrive, conformément à la figure 7, avec l'incidence i sur l'interface en z = 0 séparant le vide ( z < 0 ) d'un milieu conducteur métallique parfait non chargé ( z > 0 ) de permittivité et perméabilité assimilables respectivement à ε_0 = 8, 85 ⋅ 10^(− 12) F ⋅ m^(− 1) et μ_0 = 4π ⋅ 10^(− 7)H ⋅ m^(− 1). On s'intéresse aux champs complexes caractérisant les ondes.

III.1.a Rappeler ce qu'est une onde progressive.
III.1.b Déterminer les composantes du vecteur de propagation k de l'onde incidente.
III.1.c Ecrire en notations complexes, en un point M du vide repéré par ses coordonnées cartésiennes x, y et z < 0 et à un instant t donné, l'expression du champ électrique E_–_i. On notera E_0 son amplitude et on prendra la convention exp[ − j(ωt − φ)] avec j^2 = − 1.
III.1.d Déduire, des équations de Maxwell, l'équation de structure de l'onde.
III.1.e Ecrire en notations complexes en fonction de E_0, en M et à l'instant t, l'expression du champ magnétique B_–_i associé à E_–_i. Quelle est la direction de polarisation de B_–_i ?
III.1.f Déterminer l'expression du vecteur de Poynting réel R de l'onde incidente. Quelle est sa valeur moyenne temporelle ⟨R⟩ ? Quelle est la direction de R ? Justifier.

III.2.a Après avoir énoncé les lois de Descartes pour la réflexion, déterminer l'expression du vecteur de propagation k_r de l'onde réfléchie. On suppose que la polarisation de l'onde réfléchie est du même type et de même direction que celle de l'onde incidente.
III.2.b Donner l'expression générale, en M et à l'instant t, du champ électrique E_–_r de l'onde réfléchie, d'amplitude E_(0r).
III.2.c En déduire l'expression générale du champ magnétique B_–_r de l'onde réfléchie.
III.2.d Enoncer les équations de passage sur le champ électrique et sur le champ magnétique, à la traversée d'une surface séparant deux milieux, notés 1 et 2 , puis rappeler les propriétés d'un conducteur parfait. En déduire l'expression de E_(0r), en fonction de E_0.
III.2.e Déterminer l'expression du vecteur de Poynting réel R_r de l'onde réfléchie. Quelle est sa valeur moyenne temporelle < R_r > ? Comparer < ‖R_r‖ > avec < ‖R‖ >. Quelle est la direction de R_r ? Justifier.

III.3.a Déterminer les expressions des champs réels résultants électrique E_t et magnétique B_t dans le vide.
III.3.b Déterminer l'expression du vecteur de Poynting résultant R_t ainsi que sa valeur moyenne temporelle < R_t >. Commenter.

Le conducteur métallique ci-dessus n'est plus supposé parfait mais possède une conductivité γ, ce dernier paramètre intervenant dans la loi d'Ohm locale. Ce conducteur est le siège d'un courant volumique J sinusoïdal de pulsation élevée ω. On admet que la loi d'Ohm locale liant le courant volumique et le champ électrique est vérifiée dans le domaine de fréquences considérées.
IV. 1 Ecrire les équations locales de Maxwell pour ce milieu non chargé.
IV. 2 Définir le courant de déplacement J_D et montrer, qu'à très haute fréquence, son amplitude est négligeable devant celle du courant de conduction J_C. Pour cela, on prendra l'exemple du cuivre de conductivité γ = 5, 7 ⋅ 10^7 S.I. à la fréquence v = 100MHz. On négligera par la suite le courant de déplacement dans le conducteur.
IV. 3 Montrer que J satisfait à une équation aux dérivées partielles de la forme ΔJ − α(∂J)/(∂t) = 0, où α est une constante à déterminer en fonction de μ_0 et de γ. On rappelle, que pour le champ de vecteurs F, ∇ ∧ (∇ ∧ F) = ∇(∇.F) − ∇^2 F, dans laquelle ∇ représente l'opérateur nabla.
IV. 4 Le courant volumique J est parallèle à l'axe Oy et ne dépend que du temps t et de la coordonnée z.
IV.4.a Ecrire l'équation aux dérivées partielles satisfaite par J(z, t).
IV.4.b Vérifier qu'en notation complexe l'expression de J_–(z, t) peut être du type J_–(z, t) = J_0 exp(− z/δ)exp[j((z/δ) − ωt)] où δ et ω sont des constantes.
IV.4.c Expliciter δ en fonction de ω, μ_0 et γ.
IV.4.d Calculer δ en utilisant les données numériques fournies au IV.2. Préciser son unité et conclure sur la pénétration du courant dans un conducteur à très haute fréquence.
IV. 5 Donner l'expression réelle de J dans le conducteur et en déduire l'expression du champ électrique réel E(M, t) en tout point M du conducteur. Déterminer l'expression de la puissance volumique moyenne ≪P_J≫ dissipée par effet Joule sur une période d'oscillation du champ et dans la totalité du conducteur, en fonction du module de J_0, des paramètres δ et γ et de la surface S du conducteur.

Certains conducteurs métalliques, comme le plomb, deviennent supraconducteurs à température suffisamment basse. On se replace dans les configurations géométriques précédentes avec le vide (z < 0) et le milieu conducteur (z > 0).
V.1. On admettra qu'un tel supraconducteur est un conducteur parfait pour lequel la densité volumique de courant J_c est reliée au potentiel vecteur A par J_c = − (ne^2)/(m_e)A, A étant choisi de façon à ce que sa divergence soit nulle, n, e et m_e représentant respectivement le nombre d'électrons de conduction par unité de volume, la charge élémentaire et la masse de l'électron.
V.1.a Rappeler la contrainte imposée sur le champ électrique intérieur au matériau.
V.1.b Calculer une quantité δ de même nature physique que dans la partie précédente (partie IV) et qui peut se mettre ici sous la forme δ = ((m_e)/(ne^2 μ_0))^(1/2) dans le cas du plomb en considérant n = 10^(28) m^(− 3), e = 1, 602 ⋅ 10^(− 19)C et m_e = 9, 1 ⋅ 10^(− 31) kg.
V. 2 Ecrire les équations de Maxwell à l'intérieur du supraconducteur pour les champs électrique et magnétique. Montrer que ce dernier vérifie une équation de la forme ΔB − λ^2 B = 0, où λ est une constante que l'on exprimera en fonction de δ.
V. 3 On suppose qu'à l'extérieur du matériau supraconducteur règne un champ magnétique statique et uniforme B_(ext)(B_0, 0, 0).
V.3.a Le champ magnétique étant pris continu à l'interface z = 0, comment varie le champ B à l'intérieur du supraconducteur en fonction de z ?
V.3.b Des assertions suivantes "l'effet Meissner consiste en l'expulsion du champ magnétique du volume du supraconducteur" ou "le champ magnétique est nul à l'intérieur d'un supraconducteur", quelle est celle qui vous semble la plus correcte ? Justifier votre réponse. Pour la fin de l'épreuve, on conservera cette dernière.
V. 4 Déduire des conditions de passage à la traversée de la surface, l'expression du vecteur de densité surfacique de courant J_s qui apparaît sur la surface du supraconducteur.
V. 5 Montrer qu'il existe une force électromagnétique par unité de surface du supraconducteur. Quelle est sa direction ? Quelle pression exerce-t-elle ?
