Présentation du sujet

Physique des instabilités : oscillateur paramétrique, lampe fer-hydrogène et croissance cristalline

Le sujet explore la physique des instabilités à travers trois problèmes indépendants. Le premier étudie l'oscillateur paramétrique, illustré par le grand encensoir de Compostelle, via l'équation de Mathieu. Le second étudie une lampe fer-hydrogène : diffusion thermique, création d'entropie et stabilité des points de fonctionnement selon l'intensité imposée. Le troisième étudie l'instabilité de croissance de Mullins-Sekerka d'un germe solide dans un liquide sous-refroidi, menant à la formation de structures dendritiques.

1Première partie : étude d'une instabilité paramétriqueApproche qualitative et expérimentale de l'oscillateur paramétrique, établissement de l'équation de Mathieu pour le grand encensoir de Compostelle, et détermination de son diagramme de stabilité avec et sans dissipation.
2Deuxième partie : étude d'une lampe fer-hydrogèneÉtablissement de l'équation de diffusion thermique dans le filament, étude du profil de température stationnaire, calcul du taux de création d'entropie, puis étude de la stabilité des points de fonctionnement selon que le filament est alimenté en courant ou en tension.
3Troisième partie : instabilité de croissance de Mullins-SekerkaÉtablissement de la relation de Gibbs-Thomson, bilan d'énergie à l'interface solide-liquide, recherche d'une solution stationnaire de front plan, puis étude de la stabilité de cette solution vis-à-vis de perturbations menant à la croissance dendritique.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

SESSION 2009

Filière MP

PHYSIQUE MPI

Épreuve commune aux ENS de Paris, Lyon et Cachan

Durée : 5 heures

L'usage des calculatrices de poche est autorisé, y compris les calculatrices programmables et alphanumériques ou à écran graphique, à condition que leur fonctionnement soit autonome et qu'il ne soit pas fait usage d'imprimante (circulaire

n^o 99018

1^(er)

février 1999).

Il sera tenu compte du soin apporté à la rédaction et de la clarté des explications demandées.

Ouverture À la physique des instabilités

La thématique abordée dans ce sujet est celle de l'étude physique de certaines instabilités. Elle est explorée ici, à travers des exemples concrets empruntés, pour l'essentiel, à la mécanique et à la thermodynamique. À travers trois problèmes totalement indépendants traitant successivement l'étude de l'instabilité paramétrique du grand encensoir de Saint-Jacques de Compostelle, l'étude d'une lampe fer/hydrogène, et enfin, dans une dernière partie, l'étude de l'instabilité de croissance d'un germe solide (instabilité dite de Mullins et Sekerka), nous nous attacherons à décrire les conditions nécessaires à la naissance d'une instabilité de chaque système physique étudié. Les mécanismes non-linéaires limitant la croissance de l'énergie du système ne seront pas considérés explicitement dans ce sujet.

Première partie - Étude D'une instabilité Paramétrique

Dans cette première partie, on se propose d'étudier le principe d'un oscillateur paramétrique, c'est-à-dire d'un oscillateur dont la période propre dépend du temps. L'exemple type de l'oscillateur paramétrique est celui d'une personne assise sur le siège d'une balançoire. Le mécanisme de déploiement et de repli des jambes au cours d'une période modifie la longueur effective du pendule et donc sa période propre qui devient un paramètre dépendant du temps.

On débutera cette partie par l'examen de la condition à assurer entre la période propre de l'oscillateur et la période

T_e

du mécanisme d'excitation afin que l'oscillateur devienne instable.

Dans une deuxième étape, on propose une approche quantitative de l'oscillateur paramétrique, illustrée par l'étude du grand encensoir de Saint-Jacques de Compostelle (le Botafumeiro). Le but sera de déterminer le diagramme de stabilité de cet oscillateur, c'est-à-dire, les valeurs de l'amplitude de l'excitation

f

qui, pour une pulsation excitatrice donnée, conduisent à l'instabilité.

I. Origine physique de l'instabilité

A. Approche qualitative :

Pour interpréter physiquement l'origine de l'instabilité, on commence par raisonner sur un circuit électrique LC, oscillant à la période propre

T_0

On imagine un dispositif permettant de moduler faiblement et périodiquement la distance

e

séparant les deux armatures du condensateur supposé plan, comme représenté sur la figure cicontre. On note

S

la surface de chaque armature. Cette action mécanique est effectuée à la période excitatrice

T_e = 2π/ω_e

Circuit LC

Exprimer la variation d'énergie électrostatique $ΔU_(el)$ emmagasinée dans le condensateur quand l'épaisseur $e$ passe de $e_0 - Δe$ à $e_0 + Δe$ avec $Δe/e_0 = ε$ et $0 \leq ε≪1$ . On supposera que la modification de la distance inter-armatures est $≪$ instantanée $≫$ pour ne pas modifier la charge $q(t)$ . On exprimera le résultat en fonction de $ε, q(t)$ , et $C_0$ , capacité d'un condensateur plan de surface $S$ et d'épaisseur $e_0$ .
Commenter cette variation dans le cas où $q(t) = 0$ .

L'excitation paramétrique de l'oscillateur consiste à faire varier l'épaisseur

e

du condensateur selon le mode suivant :

la distance $e$ augmente instantanément d'une quantité $2Δe$ chaque fois que la charge $q(t)$ atteint un extremum,
la distance $e$ passe de $e_(max) = e_0 + Δe = e_0(1 + ε)$ à $e_(min) = e_0(1 - ε)$ à chaque passage de $q(t)$ par 0 .
On a représenté figure (1) l'évolution temporelle de la charge $q(t)$ (en l'absence d'excitation), ainsi que les séquences d'excitation paramétrique (dans le cas où $T_e = T_0/2$ ). Le graphe présenté figure (1) correspond à un régime éloigné (de $nT_0$ ) de la phase de démarrage que l'on n'étudiera pas.

Expliquer en quoi il est intéressant (d'un point de vue énergétique) de synchroniser l'instant où les armatures du condensateur se rapprochent (étape CD) avec celui où la charge du condensateur est nulle.
Superposer sur la figure 1.b l'allure de la courbe d'énergie électrostatique $U_(el)(t)$ (cas du circuit excité). On présentera cette courbe en correspondance de la courbe donnant les variations de $e(t)$ .
Dessiner l'allure de l'évolution temporelle de $U_(el)(t)$ dans les cas où $T_e = T_0$ , d'une part et $T_e = 3T_0/2$ d'autre part.

B. Mise en œuvre expérimentale :

Le circuit à capacité variable est simulé à l'aide d'un circuit électronique, utilisant un multiplieur supposé idéal (figure (2)), un condensateur de capacité

C

et une bobine d'inductance propre

L

et de résistance interne

r

La tension, en sortie du multiplieur, s'écrit :

u_s(t) = ku_e(t)u(t)

où

$u_e(t)$ est une tension sinusoïdale, de pulsation $ω_e$ et d'amplitude $U_e$ , délivrée par un générateur de tension. On choisit l'origine des temps telle que :

u_e(t) = U_e cos(ω_e t + π)

$u(t)$ est la tension aux bornes du condensateur,
$k$ est une constante de proportionnalité (dimensionnée) caractéristique du multiplieur.

Montrer que la charge $q(t)$ du condensateur satisfait l'équation différentielle :

q¨ + 2λω_0 q˙ + ω_0^2(1 + 2fcos(ω_e t))q = 0

où les coefficients

f

λ

seront exprimés en fonction de

k, r, L, C

U_e

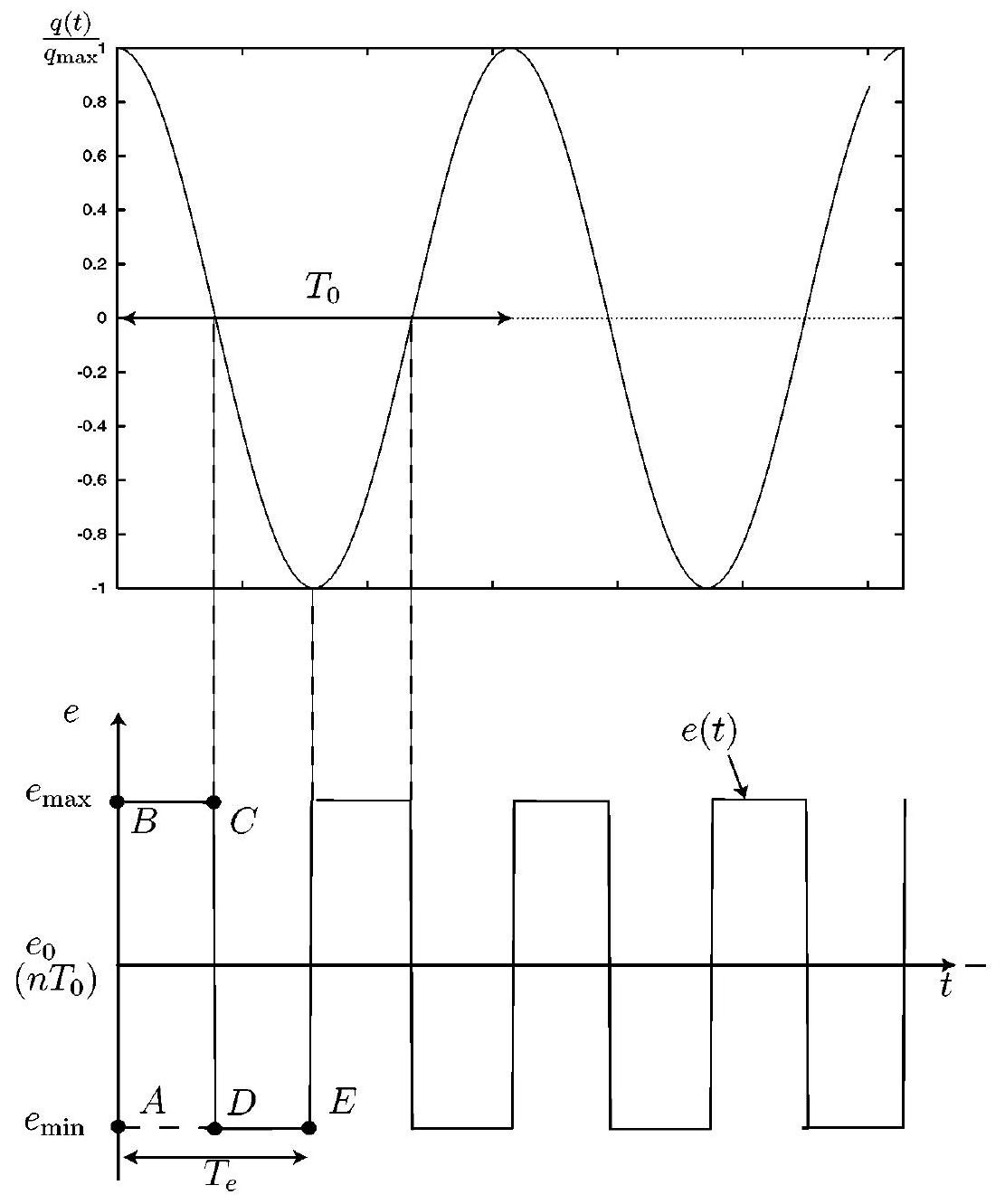

Figure 1 - a) (en haut) Signal de charge

q(t)

(en l'absence d'excitation) - b) (en bas) Évolution de

e(t)

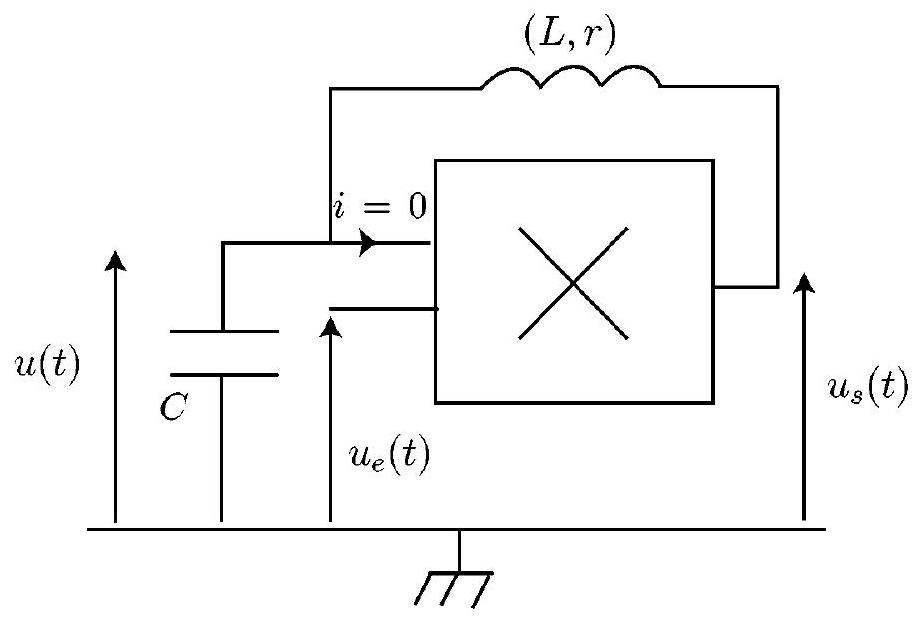

Figure 2 - Montage simulant un oscillateur paramétrique.

II. Instabilité paramétrique du grand encensoir de Saint-Jacques de Compostelle

Le grand encensoir de Saint-Jacques de Compostelle est assimilé à un pendule simple, de longueur

ℓ

et de masse

m

(figure ci-contre). Le point de suspension

O^'

de ce pendule suit un mouvement de translation forcé sinusoïdalement à la pulsation

ω_e

. Par rapport au repère fixe, dont l'origine

O

est solidaire du plafond de la cathédrale, le mouvement de translation du point de suspension

O^'

s'écrit :

OO^'^(\to-)(t) = h(t)e_z^(\to-) = h_0 cos(ω_e t)e_z^(\to-)

avec

0 < h_0≪ℓ

. On repère la position de l'encensoir par rapport à la verticale par l'angle

θ(t)

. On notera:

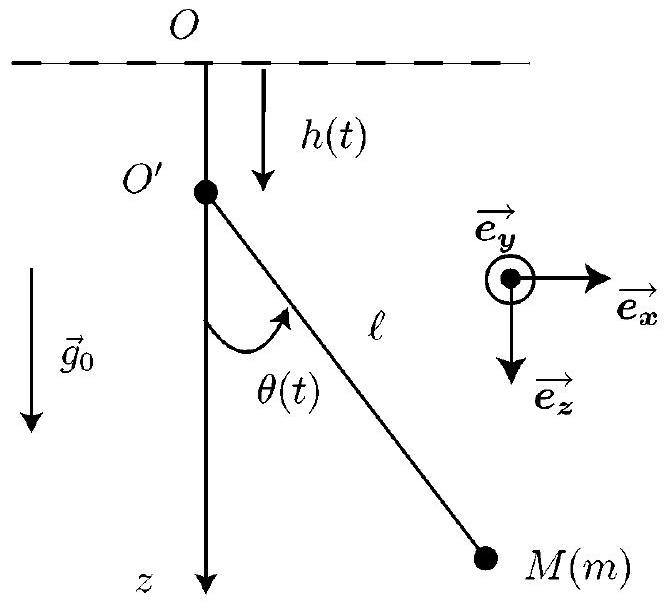

Modèle mécanique de l'encensoir.

$R$ , le référentiel terrestre, supposé galiléen sur l'échelle de temps du mouvement de l'encensoir,
$R^'$ , le répère attaché au point de suspension $O^'$ , effectuant un mouvement de translation oscillant par rapport au référentiel $R$ .
Dans un premier temps, on négligera tout phénomène dissipatif.

A. Équation de Mathieu

Montrer que l'équation du mouvement est celle d'un pendule simple placé dans un champ de pesanteur effectif $g(t)$ que l'on exprimera en fonction de $g_0$ (intensité du champ gravitationnel présent à Saint-Jacques de Compostelle), $ω_e$ et $h(t)$ .
Déduire que l'équation différentielle du mouvement peut s'écrire :

θ¨ + ω_0^2(1 + 2fcos(ω_e t))sinθ = 0

où

$f$ est une grandeur associée à l'excitation paramétrique que l'on exprimera en fonction de $h_0, ω_e$ et $g_0$ . Dans tout le problème, on limitera l'étude au cas où $f≪1$ .
$ω_0$ une pulsation caractéristique qu'on exprimera en fonction de $g_0$ et $ℓ$ .

Dans la suite, on étudie la naissance de l'instabilité, de sorte qu'il sera légitime de faire l'approximation des mouvements de faible amplitude. Donner alors la forme approchée de l'équation différentielle du mouvement. Cette équation est connue sous le nom d'équation de Mathieu.

B. Diagramme de stabilité des solutions

Désormais, le but est de définir à quelle condition, sur les paramètres de l'excitation (amplitude

h_0

et pulsation

ω_e

), on parvient à déstabiliser l'oscillateur.

La théorie mathématique de Floquet montre que l'on peut chercher la solution générale de l'équation de Mathieu sous la forme :

θ(t) = e^(μω_0 t)P(t)

où

P(t)

est une fonction de période

T = 2π/(ω_e/2) = 4π/ω_e

μ

une grandeur réelle.
L'approche la plus élémentaire consiste à chercher des solutions de l'équation de Mathieu sous la forme

ù θ(t) = θ_0 e^(μω_0 t)cos((ω_e)/2t + φ) où φ est une constante.

On note désormais $ω = ω_e/2$ .

En laissant de côté les termes de pulsation

3ω

qui apparaîtront dans le calcul (la question 15 portera sur la justification de cette approche), montrer que

μ

vérifie l'équation bicarrée suivante :

ù μ^4 + 2(Ω^2 + 1)μ^2 + (Ω^2 - 1)^2 - f^2 = 0 où Ω = ω/(ω_0)

Montrer que l'instabilité paramétrique prend naissance dès lors que le paramètre d'excitation $f$ vérifie la condition

f^2 > (1 - Ω^2)^2 = f_c^2

Établir alors le diagramme de stabilité de l'encensoir dans le plan ( $f, Ω$ ) ( $f$ en ordonnée). Indiquer les zones de stabilité et d'instabilité.
Commenter l'influence de l'amplitude de l'excitation à la résonance ainsi qu'en dehors de la résonance.
Dans cette question, on excite l'oscillateur à une pulsation $ω_e$ proche de $2ω_0$ . On pose $ω_e = 2ω_0(1 + ε)$ où $|ε|≪1$ . Déterminer la largeur $Δω$ de la zone instable en fonction de $f > f_c$ au voisinage de $ω = 2ω_0$ .
On établira pour cela une relation très simple entre $f, Δω$ et $ω_0$ .
On se propose à présent de justifier le caractère négligeable des termes de pulsation $3ω$ . Pour cela, on se situe, d'une part, près du seuil d'instabilité, (en notant que $ω ≃ ω_0$ conduit à la condition $μ≪1$ ) et, d'autre part, on limite l'étude au démarrage de l'instabilité.
Dans ces conditions, on cherche désormais la solution de l'équation de Mathieu sous la forme

θ(t) = θ_0 cos(ωt + φ) + θ_1 cos(3ωt + Ψ)

Afin de ne pas alourdir les calculs, et sans restreindre la portée du résultat auquel on aboutira, on se placera dans le cas simplifié où

φ = Ψ = 0

, d'une part et

ω \sim ω_0

d'autre part.

En laissant désormais de côté les termes de pulsation

5ω

, déterminer une relation entre

θ_1

θ_0

f

. Justifier en particulier que

θ_1

f

sont des

≪

infiniment petits

≫

du même ordre. Justifier alors l'hypothèse faite plus haut consistant à négliger les termes de pulsation

3ω

C. Introduction d'un terme de dissipation.

On étudie, à présent, l'influence des frottements sur le déclenchement de l'instabilité. On considérera que l'action de l'air sur l'encensoir se traduit simplement par un moment résistant (relativement au point $O^'$ ) d'expression :

Γ⃗_f = - 2λmℓ^2 ω_0 θ˙e_y\to

où

λ

est une constante positive.
Déterminer la nouvelle équation de Mathieu en présence de dissipation (toujours dans l'approximation des mouvements de faible amplitude).
17. On cherche encore la solution

θ(t)

sous la forme

θ(t) = θ_0 e^(μω_0 t)cos(ωt + φ)

Montrer que l'équation de la nouvelle courbe de stabilité donnant

f_c

en fonction de

λ

Ω = ω/ω_0

est telle que

f_c^2 = (1 - Ω^2)^2 + 4Ω^2 λ^2

On rappelle que

f_c

est la valeur minimale de

f

qu'il faut atteindre pour déclencher l'instabilité, à la pulsation

ω

.
18. Que dire de la largeur de la zone instable au voisinage de

Ω = 1

par rapport au cas non dissipatif?
19. Tracer le nouveau diagramme de stabilité et interpréter.

Deuxième partie - Étude D'une LAMPE FER-HYDROGÈNE

Une lampe fer-hydrogène est constituée d'un filament de fer de longueur supposée infinie :

de section droite de surface $A$ et de rayon $a$ ,
de conductivités thermique et électrique notées respectivement $λ$ et $γ = 1/ρ$ , en notant $ρ$ la résistivité électrique,
de masse volumique $μ$ et de capacité calorifique massique $c$ .

Ce filament, parcouru par un courant continu d'intensité

I

imposé par un générateur de courant, est situé dans une enceinte (ampoule) remplie de dihydrogène. Dans tout le problème, l'environnement de dihydrogène est maintenu à la température constante notée

T_e

. Ce filament est modélisé figure (3).

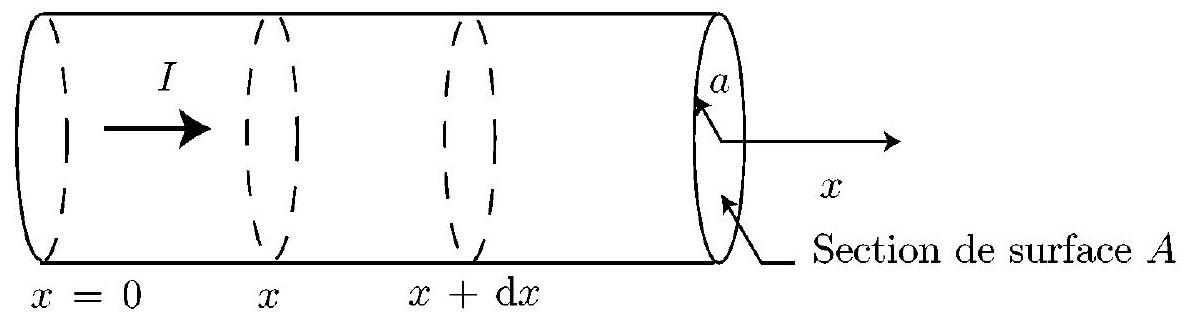

Figure 3 - Représentation du filament de la lampe fer-hydrogène.

Environnement du filament : dihydrogène à la température

T_e

Dans tout le problème, on considérera que le système est quasi-unidimensionnel et on notera

T(x, t)

la température qui règne, à l'instant

t

, en tout point

M

du filament, situé à l'abscisse

x

. En

x = 0

, la température du filament est maintenue à

T(x = 0) = T_e

I. CAS OÙ la RÉSISTANCE EST INDÉPENDANTE DE $T$

A. Établissement de l'équation d'évolution

Donner un ordre de grandeur de $γ$ et de $λ$ pour un métal.
Énoncer clairement les lois phénoménologiques locales de Fourier et d'Ohm. Dans la suite, on supposera que ces lois s'appliquent au filament.

Les transferts thermiques radiatifs et convectifs sont décrits par la densité de flux thermique

j_h^(\to-)(x, t)

au niveau de l'interface entre le filament et le dihydrogène. Dans la limite où

T(x, t)

est voisine de

T_e

, on pourrait montrer que cette densité de flux s'exprime comme

j_h^(\to-)(x, t) = h(T(x, t) - T_e)n⃗_(ext)

où

h

est un coefficient qui décrit les échanges thermiques entre le filament et son environnement, et

n⃗_(ext)

est un vecteur unitaire sortant, normal à la surface du filament.
22. Exprimer le travail électrique

δ^2 W

reçu par un élément de volume

dτ = A dx

du conducteur pendant un temps

dt

, de la part du générateur. On exprimera le résultat en fonction de

I, γ, A, dx

dt

.
23. À l'aide d'un bilan d'énergie qu'on établira clairement, montrer que l'équation aux dérivées partielles satisfaite par

T(x, t)

s'écrit :

(\partialT)/(\partialt) = D(\partial^2 T)/(\partialx^2) - α(T - T_e) + βρI^2

où

D, α

β

sont des constantes qu'on exprimera en fonction des paramètres du problème.

B. Étude du régime stationnaire

Profil de température en régime stationnaire

Déterminer le profil de température ( $T = T(x)$ ) en régime stationnaire. On supposera que le fil occupe le demi-axe $x \geq 0$ . On introduira une longueur caractéristique $δ$ qu'on exprimera en fonction de $a, λ$ et $h$ .
Tracer le profil de $T(x) - T_e$ . On précisera la température limite notée $T_ℓ$ en fonction de $T_e, ρ, a, h$ , et $I$ .
Y a-t-il conservation du flux thermique conductif? On argumentera la réponse.

Mise en évidence du caractère dissipatif du système. Création d'entropie

On se propose à présent de déterminer le taux de création d'entropie

σ(x)

par unité de longueur et de temps dans le filament, à l'abscisse

x

. Cette étude s'appuie sur un bilan d'entropie en régime stationnaire. Le système thermodynamique d'étude sera un élément de volume

dτ = A dxdu

filament. On notera

δ^2 S_(ech)

δ^2 S_c

l'entropie d'échange et l'entropie créée, pendant

dt

.
27. En régime stationnaire, déterminer le lien entre l'entropie d'échange

δ^2 S_(ech)

et l'entropie créée

δ^2 S_c

28. Exprimer l'entropie d'échange entrante

δS_(ech)^e

par la section d'abscisse

x

pendant

dt

. On exprimera le résultat en fonction de la denstié de flux conductif

j_(cd)(x), T(x), A

dt

.
29. Exprimer de même l'entropie d'échange sortante

δS_(ech)^s

du cylindre de volume

dτ = A dx

. On exprimera le résultat en fonction de

h, T_e, a, dx, dt, A

et des fonctions

j_(cd)

T

évaluées à des abscisses que vous préciserez.
30. Montrer alors que le taux de création d'entropie

σ(x)

par unité de longueur et de temps s'écrit :

σ(x) = (δ^2 S_c)/(dx dt) = (ρI^2)/(AT) + (λA)/(T^2)((dT)/(dx))^2 + 2πah(T - T_e)(1/(T_e) - 1/T)

On ne cherchera pas à établir une expression explicite de

σ(x)

en fonction de

x

.
31. Identifier les différentes sources d'irréversibilité du problème.
32. À quelle condition l'état stationnaire est-il un état d'équilibre thermodynamique pour le filament?
33. À partir de l'équation (3), exprimer

σ

(sans expliciter la dépendance en

x

) dans un régime de conduction thermique pure, c'est-à-dire en l'absence de courant, ainsi qu'en l'absence de transferts radiato-convectifs. Justifier le signe de

λ

.
34. En vous appuyant sur l'équation (3), vérifier que tout contact thermique entre deux corps dont les températures de surface sont différentes constitue une source de création d'entropie.
35. La loi d'Ohm locale «statique » se généralise au cas des régimes sinusoïdaux en remplaçant la conductivité électrique statique

γ_0

par l'expression complexe suivante :

γ_-(ω) = (γ_0)/(1 + iωτ)

Cette expression traduit la réponse du métal à l'application d'un champ électrique sinusoïdal homogène :

E\to_-(ω) = E_0 e^(iωt)e_x^(\to-)

Une étude élémentaire permettrait de montrer que :

γ_0 = Ne^2 τ/m_e

où

τ

est un temps caractéristique microscopique et

N

est la densité volumique d'électrons de conduction dans le métal,

e

m_e

désignant respectivement la charge électrique élémentaire et la masse de l'électron.

Estimer l'ordre de grandeur de

N

dans un métal. En déduire l'ordre de grandeur de

τ

. On rappelle que

m_e \sim 10^(- 30) kg

e \sim 10^(- 19)C

.
36. En régime sinusoïdal, montrer que, pour

ωτ≫1

, un conducteur ohmique n'est plus dissipatif.
37. Montrer que la variation d'entropie dS d'un système thermodynamique (

Σ

) quelconque peut s'écrire, dans le cas général,

dS = (δQ)/T + δS_c^(int)

où

T

est la température du système thermodynamique,

δQ

le transfert thermique reçu par le système de l'environnement extérieur à la température

T_e

δS_c^(int)

une création d'entropie due aux seuls processus dissipatifs internes au système. On exprimera

δS_c^(int)

en fonction de

δQ, T, T_e

et de la création d'entropie totale

δS_c

.
38. À la lumière du résultat précédent, déduire la nature des seules transformations thermodynamiques qui sont susceptibles d'être réversibles. À quel thermodynamicien doit-on ce résultat?

II. CAS OÙ $ρ$ DÉPEND DE $T$ - RECHERCHE DES SOLUTIONS STATIONNAIRES STABLES

On prend désormais en compte les variations de résistivité

ρ

du métal en fonction de la température

T

. Des mesures, pour le fer, permettent d'obtenir la courbe

ρ(T)

illustrée figure (4).

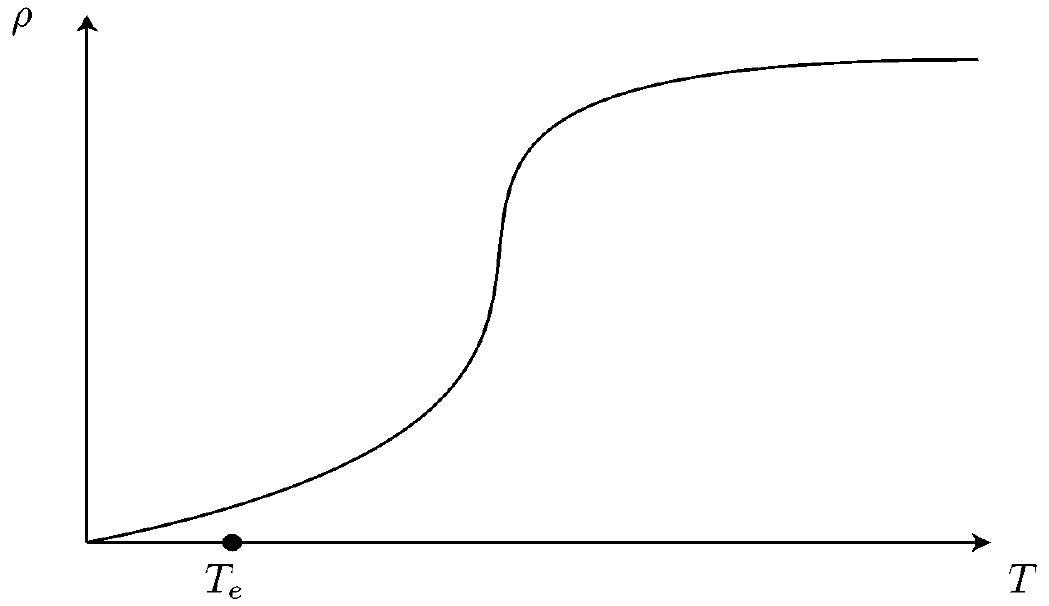

Figure 4 - Évolution de la résistivité

ρ

du filament en fonction de

T

Dans cette partie, on supposera, dans une bonne approximation, que la température est homogène sur toute la longueur du filament.

A. Approche qualitative

Montrer que la recherche des solutions stationnaires conduit à une équation de la forme :

ρ(T) = y(T),

où

y(T)

est l'équation d'une droite

D

dont on précisera la pente et l'ordonnée à l'origine, en fonction de

h, a, I

T_e

. On appellera

T^*

une température solution de l'équation (4).
40. On supposera, dans toute cette étude, que

T_e

est maintenue constante à la valeur indiquée sur la figure (4).

Discuter graphiquement le nombre de solutions de l'équation (4) par rapport à l'intensité

I

. On nommera points de fonctionnement ces solutions. On indiquera très clairement sur la courbe les différents points de fonctionnement possibles.

B. Stabilité des solutions stationnaires

Afin d'étudier la stabilité des solutions déterminées graphiquement à la question précédente, on examine le comportement du système face à une fluctuation de température notée

ε(t) = T(t) - T^*

avec

|ε|≪T^*

T^*

est la valeur de la température du point de fonctionnement considéré.
41. Montrer que l'équation différentielle satisfaite par

ε(t)

s'écrit

(dε(t))/(dt) = κ(p~(T^*) - p)ε(t)

où

$κ$ est à exprimer en fonction de $β$ et $I$ ,
$p~(T^*)$ et $p$ sont des pentes que l'on précisera.

Dégager un critère graphique simple permettant de conclure quant au caractère stable ou instable des points de fonctionnement étudiés. Représenter la zone instable.
Déduire l'allure de la courbe donnant les variations de $T^*$ en fonction de $I$ . On représentera sur cette courbe les différents points de fonctionnement.
Supposons que l'on observe l'image du courant I sur la voie X d'un oscilloscope et celle de la température $T^*$ sur la voie $Y$ . Quelles sont les parties de la courbe qu'on observerait effectivement en mode XY, en régime variable (faible fréquence) ? Préciser graphiquement l'amplitude minimale du courant qu'il faudra assurer pour observer une courbe $T^*(I)$ révélant les propriétés particulières du système.

C. Étude à tension imposée

Reprendre la question 39 dans le cas où le filament est alimenté par un générateur de tension continue.
Justifier physiquement que le point de fonctionnement trouvé est toujours stable, quelle que soit la valeur de $U$ .

Troisième partie - Instabilité de croissance de Mullins-Sekerka

Dans cette dernière partie, on se propose d'étudier la croissance d'un germe solide au sein d'un liquide sous-refroidi, c'est-à-dire dont la température est inférieure à la température de fusion. L'état sous-refroidi constitue un état métastable du liquide, c'est-à-dire un état stable vis-à-vis de faibles perturbations mais globalement instable vis-à-vis de fortes perturbations.

Dans un premier temps, la question sera de caractériser l'état stationnaire de l'interface entre le germe solide et le liquide sous-refroidi.

Dans un second temps, on montrera que la solution stationnaire trouvée se révèle être instable vis-à-vis de perturbations décrites sous la forme d'ondes de vecteur d'onde

k⃗

L'expérience physique que nous étudions dans ce problème est décrite par le protocole suivant :

L'état initial est constitué d'un liquide sous-refroidi à la température $T = C^(te)$ . Cette température est la même en tout point du milieu.
On démarre l'instabilité de croissance en créant une perturbation localisée en un endroit précis de l'espace. On admettra que cette perturbation est d'amplitude suffisamment forte pour déstabiliser localement la phase de liquide sous-refroidi et créer un germe solide à la température de fusion $T^*$ . Au voisinage du démarrage de la croissance, l'isotropie du milieu rend légitime une modélisation du germe solide par une sphère de rayon $R$ .
Après un temps suffisamment grand, la croissance du germe sphérique est telle qu'on peut modéliser l'interface solide/liquide comme un front de solidification plan.

I. Mise en place du problème - Description des conditions aux limites

Dans cette première étape, on considère un germe solide sphérique de rayon

R

immergé dans un liquide sous-refroidi (figure (5)). On supposera que les masses volumiques

ρ_ℓ

ρ_s

des phases liquide et solide sont suffisamment proches pour être confondues à une même valeur notée

ρ

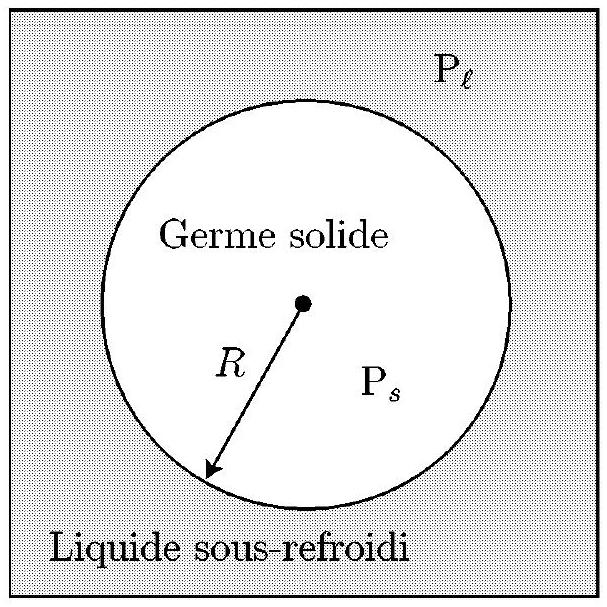

Figure 5 - Germe solide baignant dans un liquide sous-refroidi. Le système est enfermé dans une enceinte fixant la température et la pression d'équilibre.

On notera:

$P_s$ et $P_ℓ$ les pressions régnant respectivement dans les phases solide et liquide,
$L$ , la chaleur latente massique de fusion, que l'on supposera indépendante de la température dans la gamme de température visitée lors de l'instabilité de croissance,
$T_0$ et $P_0$ la température et la pression de changement d'état dans le cas d'une interface plane (rayon de courbure infini),
$μ_ℓ(P, T)$ et $μ_s(P, T)$ les potentiels chimiques respectifs des phases liquide et solide. On rappelle la relation de Gibbs-Duhem, exprimant la différentielle du potentiel chimique

dμ(P, T) = v_m dP - s_m dT

où

v_m

s_m

sont respectivement le volume molaire et l'entropie molaire du corps pur. On notera également

v, s

M_(mol)

le volume massique, l'entropie massique et la masse molaire du corps pur.

On introduira

γ

, le coefficient de tension superficielle associé à l'interface solide/liquide. Cette grandeur est directement liée au travail

δW

nécessaire à la création d'une surface

dS

via

δW = γdS

. On admettra de plus la loi de Laplace qui fixe la différence de pression

P_s - P_ℓ

de part et d'autre d'une interface sphérique de rayon

R

P_s - P_ℓ = 2γ/R

Préciser la dimension de $γ$ .

A. Relation de Gibbs-Thomson

On modélisera, localement, une petite déformation d'une interface, initialement plane, par une calotte sphérique (figure (6)). Le modèle du germe sphérique permet alors d'étudier l'effet d'un tel defaut.

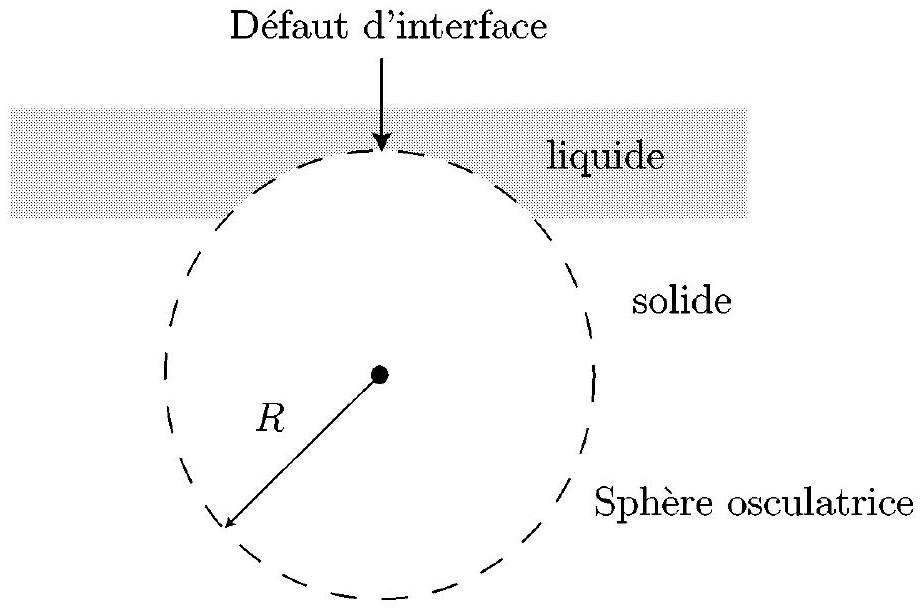

Figure 6 - Modélisation d'une déformation.

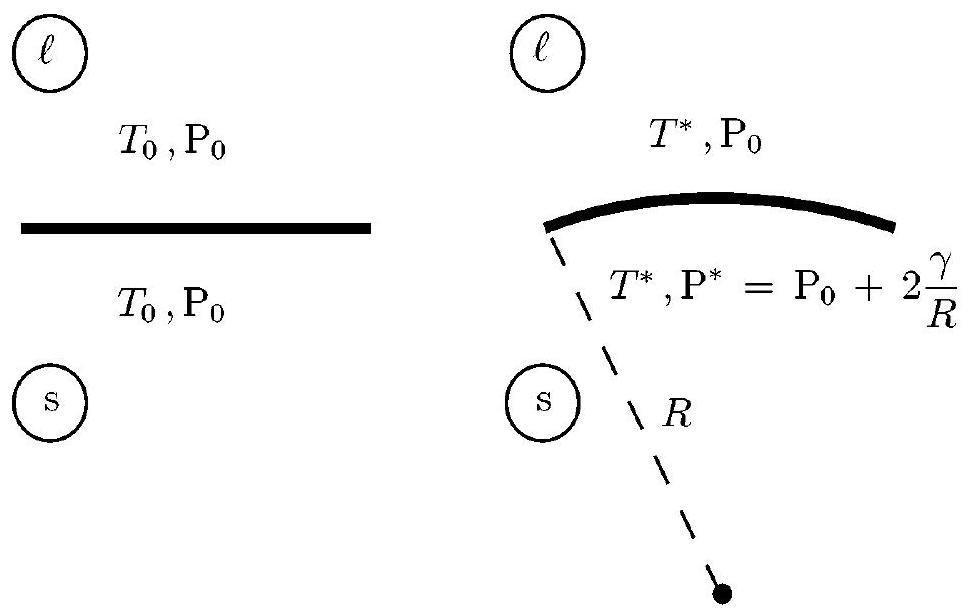

Figure 7 - a.) (à gauche) État d'équilibre pour l'interface plane - b.) (à droite) État d'équilibre pour l'interface courbée.

Comme le montrent les schémas de la figure 7 , dans la limite où

2γ/R≪P_0

, la courbure de l'interface est décrite comme une faible perturbation de l'état où l'interface est plane.

Donner, dans ce cas, le développement de Taylor des potentiels chimiques

μ_ℓ

μ_s

au premier ordre en

T^* - T_0

P^* - P_0

.
49. En admettant que l'équilibre physique entre les deux phases solide et liquide d'un corps pur se traduit, en particulier, par l'égalité des potentiels chimiques

μ_s = μ_ℓ

, montrer que la température d'équilibre entre la phase solide et la phase liquide suit la relation thermodynamique de Gibbs-Thomson

T^* ≃ T_0(1 - (2γ)/(RLρ))

On rappelle que lors du changement d'état, la discontinuité de l'entropie massique est reliée à la chaleur latente via

Δs = s_ℓ - s_s = L/(T_0)

cette relation étant écrite dans le cas de l'interface où la température de changement d'état est

T^*

.
50. Vérifier l'homogénéité du résultat obtenu à la question 49 .
51. Retrouver le cas limite de l'interface rigoureusement plane.

B. Bilan d'énergie À la traversée de l'interface

À ce stade du problème, nous supposerons que nous sommes suffisamment éloignés de la phase de démarrage de l'instabilité. Dans cette limite, il est raisonnable de passer d'un modèle de germe sphérique à un modèle de front de solidification plan. On s'intéresse ici à la croissance de la phase solide dans la direction de l'axe

z^' z

. Comme le montre le schéma de la figure (8), la croissance a lieu dans les deux sens. Dans ce problème, on choisit de ne traiter que la croissance dans le sens

z > 0

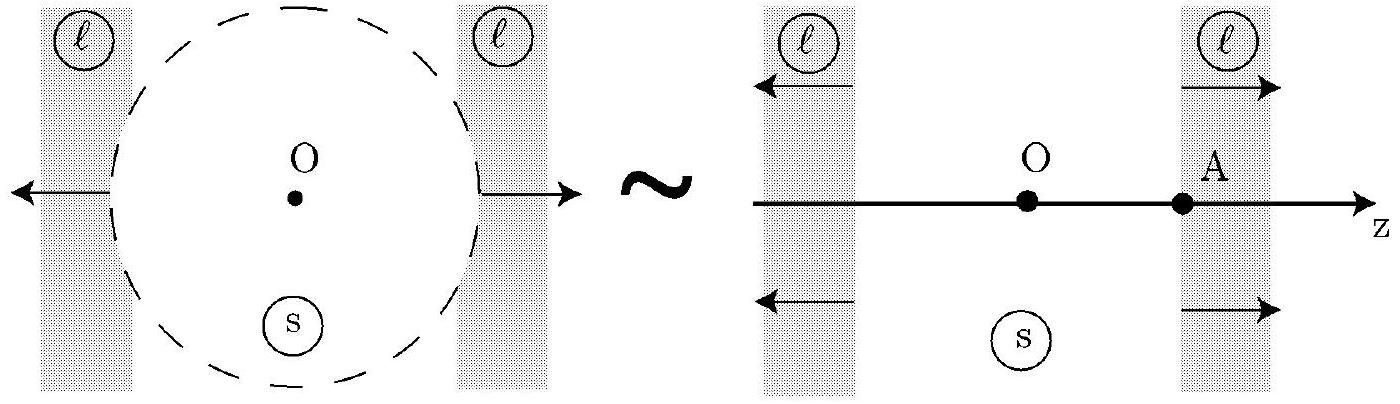

Figure 8 - Croissance de la phase solide et approximation du front de solidification plan. Les flèches indiquent la direction et le sens de croissance.

On raisonne à présent sur une interface quasi-plane dont la position est repérée par la coordonnée cartésienne

z(t)

, fonction du temps (figure (9)).

On note $λ_s$ et $λ_ℓ$ les conductivités thermiques des phases solide et liquide,
on note $V⃗ = V(t)e_z\to$ la vitesse d'avancée du front de solidification dans le référentiel galiléen $R_0$ du laboratoire,
$n⃗$ est le vecteur unitaire normal à l'interface solide/liquide et dirigé de la phase solide vers la phase liquide.
dans tout le problème, on supposera que la phase liquide est au repos.

Justifier que la cristallisation conduit à l'existence d'un gradient de température dont on précisera le sens.
À partir d'un bilan d'énergie que l'on établira soigneusement, montrer, qu'à la traversée de l'interface :

ρLV(t) = λ_s((\partialT)/(\partialz))_(z(t)^-) - λ_ℓ((\partialT)/(\partialz))_(z(t)^+)

Cette relation constitue une condition aux limites du problème.

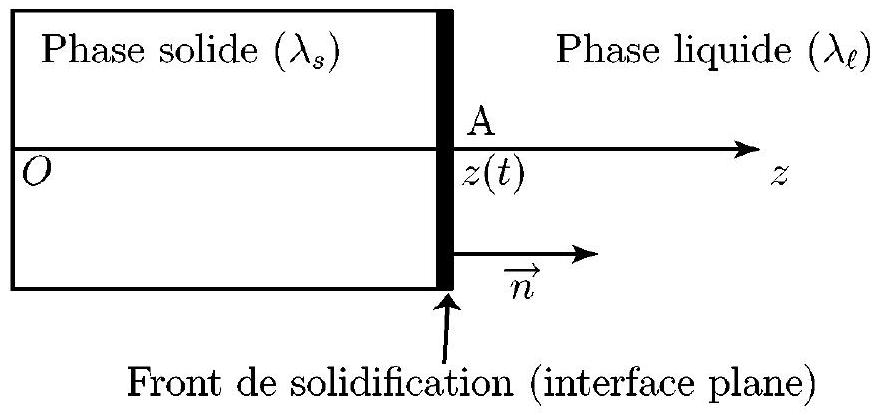

Figure 9 - Interface plane.

II. Recherche de la solution stationnaire

Dans cette partie, on cherchera à savoir s'il existe une solution stationnaire qui corresponde à la croissance d'une interface plane à vitesse constante

V⃗ = Ve_z^(\to-)

. On commence par supposer qu'une telle solution existe.
54. Par la méthode de votre choix, montrer que l'équation de la chaleur vérifiée dans le référentiel

R_I(A, z~)

de l'interface s'écrit

ù (\partialT)/(\partialt~) - V(\partialT)/(\partialz~) = D(\partial^2 T)/(\partialz~^2) où z~ = z - Vt et t~ = t

où

D

est le coefficient de diffusivité thermique (noté

D_ℓ

D_s

suivant que l'on étudie l'évolution de la température dans la phase du liquide sous-refroidi ou dans la phase solide).

On notera

θ_s(z~)

θ_ℓ(z~)

les solutions stationnaires de (7) établies respectivement dans la phase solide et dans la phase liquide. On supposera que la température du liquide, loin de l'interface, est constante. On la notera

T_\infty

.
55. Déterminer la température

θ_ℓ(z~)

dans la phase liquide. On sera amené à introduire une longueur caractéristique

δ_ℓ

qu'on exprimera en fonction de

D_ℓ

(coefficient de diffusivité dans la phase liquide) et de

V

.
56. Sachant que

θ_s(z~ = - Vt) = T_0

, justifier que la température

θ_s(z~)

reste constante à l'intérieur de la phase solide.
57. Tracer l'allure du profil stationnaire pour

z~ \in ] - Vt; + \infty[

.
58. Dégager la signification physique de

δ_ℓ

.
59. On note

Δ = c/L(T_0 - T_\infty)

le coefficient de sous-refoidissement de la phase liquide où

c

est la capacité calorifique massique de la phase liquide.

Montrer que le profil stationnaire qui vient d'être établi dans cette partie n'est compatible avec le bilan énergétique établi à la question 53 que pour une valeur particulière de

Δ

qu'on déterminera.

Avertissement : Afin de ne pas alourdir inutilement les notations, on notera dès lors

z

, la grandeur

z~

introduite dans la partie II.

III. Instabilité de forme - Croissance dendritique

Pour que l'état stationnaire défini dans la partie II soit observable, il est nécessaire qu'il soit localement stable vis-à-vis de perturbations infinitésimales. Pour cette étude, on suppose que le profil de température stationnaire est perturbé, localement en un point

M(x, y, z)

de l'espace et à un instant

t

, selon les équations ci-dessous

T_s_-(M, t) = θ_s(z) + δT_s_-(M, t) avec δT_s_-(M, t) = T~_s e^(qz + σt)e^(i(k⃗ \cdot r⃗ - ωt)); T_ℓ_-(M, t) = θ_ℓ(z) + δT_ℓ_-(M, t) avec δT_ℓ_-(M, t) = T~_ℓ e^(- qz + σt)e^(i(k⃗ \cdot r⃗ - ωt))

qui décrivent une onde thermique monochromatique pilotée par le vecteur d'onde

k⃗ = ku⃗

où

u⃗

est un vecteur unitaire. On notera

i

la grandeur complexe définie par

i^2 = - 1

Dans ces expressions,

k \in ℝ, σ \in ℝ, q \in ℝ

ω \in ℝ

.
Nous avons représenté figure (10) le réseau d'isothermes dans la phase du liquide sousrefroidi, pour un instant

t

fixé, dans le cas où le front de solidification plan est perturbé localement.

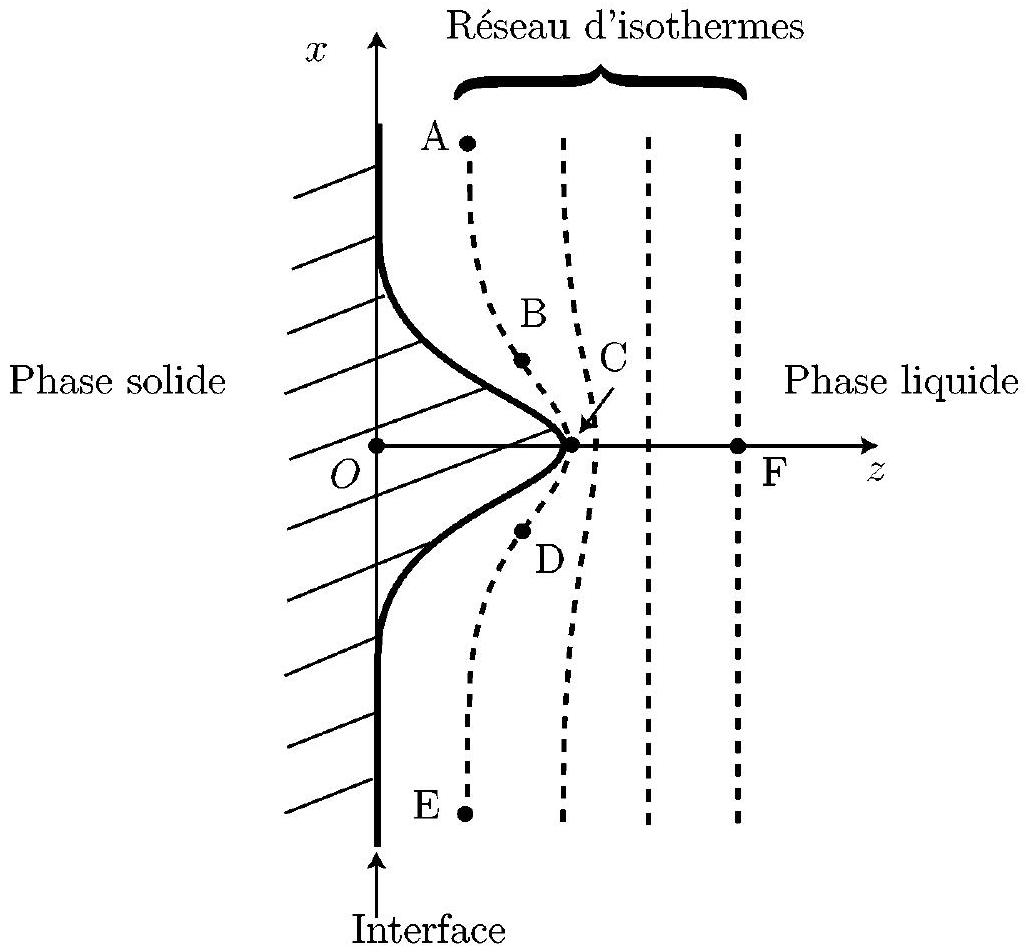

Figure 10 - Réseau d'isothermes dans le cas d'une perturbation localisée de l'interface plane.

Représenter l'allure de la carte de champ du vecteur densité de flux thermique $j_(th)^(\to-)$ dans la phase liquide. On représentera, sur le schéma, les vecteurs $j_(th)^(\to-)$ aux points $A, B, C, D$ , $E$ et $F$ indiqués sur la figure (10).
En vous appuyant sur le schéma de la figure (10), justifier qualitativement que la perturbation représentée sera amplifiée au cours du temps.
Proposer un nouveau schéma décrivant l'état de l'interface et l'allure du réseau d'isothermes à un instant ultérieur. Donner la condition portant sur $σ$ , pour que la perturbation envisagée déstabilise le front de solidification plan.
On montre, au terme d'une analyse qui n'est pas demandée, que $q ≃ k$ et que le taux de croissance $σ$ de la perturbation, de vecteur d'onde $k⃗$ , suit la loi suivante :

ù σ(k) = kV(1 - d_0 δ_ℓ(1 + n)k^2) où d_0 = (γT_0 c)/(ρL^2) et n = (λ_s)/(λ_ℓ)

Tracer l'évolution de

σ(k)

en fonction de

k = 2π/λ

. Préciser le domaine de vecteur d'onde

k

qui est associé à une déstabilisation de l'interface plane.
64. Déterminer la taille

λ_c

de la plus petite structure pouvant se développer lors de la croissance et exprimer

λ_c

en fonction de

d_0, δ_ℓ

n

On souhaite estimer numériquement la taille typique d'une dendrite. On supposera que le corps pur considéré est de l'eau.
65. Donner les ordres de grandeur de la capacité calorifique massique

c

et de la masse volumique

ρ

de l'eau liquide.
66. Sachant que

V \sim 10μ m.s^(- 1), L \sim 300 kJ.kg^(- 1), γ \sim 3.10^(- 2) S.I, λ_ℓ \sim λ_s = 1 S.I

estimer l'ordre de grandeur de

d_0

et de

δ_ℓ

.
67. Estimer l'ordre de grandeur de la taille d'une dendrite.
68. Commenter le rôle joué par

γ

dans le mécanisme de l'instabilité. On s'interrogera sur le caractère stabilisant ou déstabilisant de

γ

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet de physique MP de l'épreuve commune aux ENS Paris, Lyon et Cachan 2009 ?

Il porte sur la physique des instabilités à travers trois exemples : l'oscillateur paramétrique et l'équation de Mathieu, la diffusion thermique et l'entropie dans une lampe fer-hydrogène, et l'instabilité de croissance cristalline de Mullins-Sekerka liée au changement d'état.

Les trois parties du sujet sont-elles indépendantes ?

Oui, l'énoncé précise explicitement que les trois problèmes sont totalement indépendants, chacun traitant un système physique différent.

Quels résultats de cours faut-il connaître pour traiter ce sujet ?

La mécanique du solide et les oscillateurs, les circuits électriques de base, l'équation de diffusion thermique, le second principe de la thermodynamique et le bilan entropique, ainsi que les conditions d'équilibre entre phases d'un corps pur (potentiel chimique, relation de Clapeyron).

Ce sujet est-il accessible sans connaissances hors programme ?

Le sujet introduit lui-même les outils avancés nécessaires, comme la théorie de Floquet pour l'équation de Mathieu ou la relation de Gibbs-Thomson, si bien qu'aucune connaissance hors programme n'est supposée acquise au préalable.

Pas de description pour le moment

Commentaires• ENS Physique MP 2009, épreuve ULC

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

Filière MP

PHYSIQUE MPI

Épreuve commune aux ENS de Paris, Lyon et Cachan

Ouverture À la physique des instabilités

Première partie - Étude D'une instabilité Paramétrique

I. Origine physique de l'instabilité

A. Approche qualitative :

B. Mise en œuvre expérimentale :

II. Instabilité paramétrique du grand encensoir de Saint-Jacques de Compostelle

A. Équation de Mathieu

B. Diagramme de stabilité des solutions

C. Introduction d'un terme de dissipation.

Deuxième partie - Étude D'une LAMPE FER-HYDROGÈNE

I. CAS OÙ la RÉSISTANCE EST INDÉPENDANTE DE T

A. Établissement de l'équation d'évolution

B. Étude du régime stationnaire

Profil de température en régime stationnaire

Mise en évidence du caractère dissipatif du système. Création d'entropie

II. CAS OÙ ρ DÉPEND DE T - RECHERCHE DES SOLUTIONS STATIONNAIRES STABLES

A. Approche qualitative

B. Stabilité des solutions stationnaires

C. Étude à tension imposée

Troisième partie - Instabilité de croissance de Mullins-Sekerka

I. Mise en place du problème - Description des conditions aux limites

A. Relation de Gibbs-Thomson

B. Bilan d'énergie À la traversée de l'interface

II. Recherche de la solution stationnaire

III. Instabilité de forme - Croissance dendritique

Questions fréquentes

Sur quels chapitres porte le sujet de physique MP de l'épreuve commune aux ENS Paris, Lyon et Cachan 2009 ?

Les trois parties du sujet sont-elles indépendantes ?

Quels résultats de cours faut-il connaître pour traiter ce sujet ?

Ce sujet est-il accessible sans connaissances hors programme ?

Commentaires• ENS Physique MP 2009, épreuve ULC

Commentaires• ENS Physique MP 2009, épreuve ULC

I. CAS OÙ la RÉSISTANCE EST INDÉPENDANTE DE $T$

II. CAS OÙ $ρ$ DÉPEND DE $T$ - RECHERCHE DES SOLUTIONS STATIONNAIRES STABLES
