Présentation du sujet

Énumération des parties d'un ensemble par codes de Gray pour tester un tableau d'interrupteurs

Le sujet traite du problème de tester toutes les configurations d'un tableau de N interrupteurs en minimisant le nombre de commutations. Il fait manipuler des parties d'un ensemble représentées par des listes chaînées, compare une énumération naïve par incrément à une énumération par code de Gray qui ne change qu'un interrupteur à la fois, puis étend cette approche au cas où un nombre trop grand d'interrupteurs baissés provoque une défaillance.

1Première partie : parties d'un ensembleManipulation de parties représentées par des listes chaînées d'indices triés : calcul du cardinal, différence symétrique, et détermination des interrupteurs à commuter entre deux configurations.
2Deuxième partie : énumération des parties par incrémentConstruction du successeur d'une partie associé à l'incrémentation de l'entier binaire correspondant, et calcul du coût total du test réalisé de cette manière.
3Troisième partie : énumération des parties par un code de GrayConstruction récursive d'une suite d'indices définissant un code de Gray, démonstration que cette suite énumère toutes les parties d'un ensemble fini, et écriture du programme de test associé, de coût minimal.
4Quatrième partie : système défaillantAdaptation du code de Gray pour énumérer uniquement les parties de cardinal borné, correspondant aux configurations non défaillantes d'interrupteurs, et démonstration de l'optimalité du coût obtenu.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

COMPOSITION D'INFORMATIQUE

(Durée : 4 heures)
L'utilisation des calculatrices n'est pas autorisée

Avertissement. On attachera une grande importance à la clarté, à la précision et à la concision de la rédaction.

Introduction. Nous considérons un système commandé par un tableau de bord comportant

N

interrupteurs, chacun pouvant être baissé ou levé. On désire tester ce système (pour le valider ou pour effectuer une opération de maintenance) en essayant mécaniquement chacune des

2^N

configurations possibles pour l'ensemble des interrupteurs. Le coût de cette opération, qu'elle soit réalisée par un opérateur humain ou par un robot, sera le nombre total de mouvements d'interrupteurs nécessaires. Nous supposons que chaque fois qu'un interrupteur est commuté le système effectue un diagnostic automatiquement et instantanément. Les interrupteurs sont indexés de 0 à

N - 1

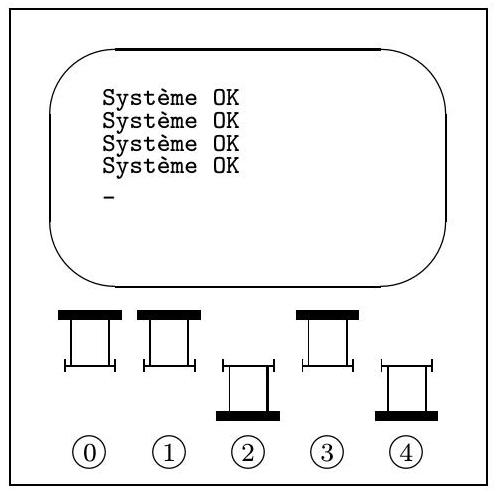

Figure 1. Pupitre de commande; les interrupteurs 2 et 4 sont baissés.

Notations. Nous appelons partie un sous-ensemble fini de l'ensemble

N

des entiers naturels. Un élément d'une partie est appelé indice. La différence symétrique de deux parties

P

Q

est définie par :

PΔQ = (P∖Q) \cup (Q∖P) = (P \cup Q)∖(P \cap Q)

On vérifie facilement que la différence symétrique est commutative et associative, ce que l'on ne demande pas de démontrer. Pour tout entier

n

positif ou nul, nous notons

I_n = {0, .., n − 1}

l'ensemble des entiers inférieurs strictement à

n

Une partie sera représentée par une liste chaînée d'indices distincts apparaissant dans l'ordre croissant des entiers. On utilisera les types suivants :

Caml

type indice == int ;;
type partie == indice list ;;

Pascal

type indice = integer ;
type partie = `noeud ;
noeud = record
    valeur : indice ; suivant : partie ;
end ;

Les candidats composant en Pascal, pourront utiliser le constructeur suivant :

function cree_partie (v : indice ; s : partie) : partie ;
var p : partie ;
begin new (p) ; p^.valeur := v ; p^.suivant := s ; cree_partie := p end ;

Première partie. Parties d'un ensemble

Question 1. Écrire la fonction card qui retourne le nombre d'éléments d'une partie.

Caml

Pascal

value card : partie -> int

function card (

p

: partie) : integer ;

Les candidats composant en Caml devront résoudre cette question sans faire appel à la fonction de bibliothèque list_length.

Question 2. Écrire la fonction delta qui réalise la différence symétrique de 2 parties. Le nombre d'opérations ne devra pas excéder

O(m + n)

, où

m

n

sont les cardinaux des arguments.

Caml	Pascal
value delta : partie -> partie -> partie	function delta (p,q : partie) : partie ;

Nous rappelons que dans toute liste chaînée de type partie les indices sont distincts et doivent apparaître dans l'ordre croissant des entiers.

Question 3. Application au problème des interrupteurs : à chacune des configurations possibles, nous associons la partie formée des indices des interrupteurs baissés.

Écrire un programme qui imprime la liste des indices d'interrupteurs à commuter pour passer d'une configuration à une autre.

Caml

Pascal

value test : partie -> partie -> unit

Pour imprimer un entier i suivi d'un espace ou pour imprimer un saut de ligne, on pourra utiliser respectivement les instructions suivantes :

    Caml
printf "%d " i ;
print_newline () ;

Pascal
write (i,' ') ;
writeln ;

Deuxième partie. Énumération des parties par incrément

À toute partie

P

, nous associons l'entier

e(P) = \sum_(i \in P)2^i

(avec la convention

e(\emptyset) = 0

). Nous définissons le successeur de

P

comme l'unique partie dont l'entier associé est

e(P) + 1

Question 4. Écrire la fonction succ qui retourne le successeur d'une partie. Le nombre d'opérations ne devra pas excéder

O(l)

où

l

est le plus petit indice absent dans la partie donnée en argument.

Caml Pascal

value succ : partie -> partie fonction succ (p : partie) : partie ;

Question 5. En application de ce mode d'énumération des parties, nous voulons réaliser le test de toutes les configurations d'interrupteurs. Au début et à la fin du test tous les interrupteurs seront levés.
a) Écrire un programme qui imprime la liste des indices des interrupteurs à commuter pour réaliser la totalité du test pour

N

interrupteurs et qui examine les configurations dans l'ordre défini par le successeur. L'argument de cette fonction sera l'entier

N

Caml
value test_incr : int -> unit
Pascal
procedure test_incr ( n : integer) ;
b) Exprimer, en fonction de $N$ , le nombre total d'interrupteurs à commuter pour réaliser le test de cette manière.

Troisième partie. Énumération des parties par un code de Gray

Nous notons

⟨u_0, \dots, u_(l - 1)⟩

une suite finie de

l

entiers. La concaténation de deux suites finies de longueur

l

l^'

respectivement est une suite finie de longueur

l + l^'

définie par

⟨u_0, \dots, u_(l - 1)⟩⊙⟨u_0^', \dots, u_(l^' - 1)^'⟩ = ⟨u_0, \dots, u_(l - 1), u_0^', \dots, u_(l^' - 1)^'⟩.

La suite vide, notée

⟩

, est la suite de longueur 0 . Une suite finie

U

est préfixe d'une autre suite finie

V

s'il existe une suite finie

W

telle que

V = U⊙W

(autrement dit

U

est le début de

V

). Pour tout entier positif ou nul

n

, nous considérons la suite finie

T(n)

de longueur

2^n - 1

définie par

T(0) = ⟨⟩ et T(n + 1) = T(n)⊙⟨n⟩⊙T(n).

Nous avons par exemple

T(1) = ⟨0⟩, T(2) = ⟨0, 1, 0⟩

T(3) = ⟨0, 1, 0, 2, 0, 1, 0⟩

.
Pour tout entier

i

positif ou nul nous notons

t_i

le (

i + 1

)-ème élément de

T(n)

s'il existe. Puisque

T(n)

est préfixe de

T(n + 1)

, la suite

(t_i)_(i ⩾ 0)

est définie sans ambiguïté. Enfin, nous posons

S_0 = \emptyset

et pour tout entier

i

positif ou nul nous définissons l'ensemble

S_(i + 1) = S_i△{t_i}

Question 6.

a) Donner la valeur de

T(4)

.
b) Donner la valeur de

S_i

pour tout

i

inférieur ou égal à 15 .

Question 7. Nous voulons montrer que les

S_i

peuvent être utilisés pour énumérer les parties de

I_n

, et ainsi résoudre notre problème d'interrupteurs.
a) Donner la valeur de

S_(2^n - 1)

pour tout

n ⩾ 0

.
b) Montrer que pour tout

n > 0

et tout

i < 2^n

, on a

S_(2^n + i) = S_i△{n − 1, n}

.
c) En déduire que pour tout

n ⩾ 0

l'ensemble

P_n = {S_0, S_1, …, S_(2^n − 1)}

est l'ensemble des parties de

I_n

Question 8. Application au problème des interrupteurs. Comme dans la Deuxième partie, nous imposons que les interrupteurs soient levés au début et à la fin du test.
a) Écrire un programme s'inspirant des résultats de cette partie, qui imprime une liste d'indices d'interrupteurs à commuter pour réaliser la totalité du test. L'argument de cette fonction sera le nombre d'interrupteurs

N

    Caml
value test_gray : int -> unit

Pascal procedure test_gray ( n : integer) ;
b) Quel est le coût du test avec cette méthode (c'est-à-dire le nombre total d'interrupteurs à commuter) ? Peut-on réaliser le test à un coût moindre?

Question 9. Successeur de Gray. Pour tout

i > 0

, on note

min(S_i)

le plus petit élément de

S_i

.
a) Donner une expression de

t_i

en fonction de

S_i

pour

i

impair.
b) Écrire la fonction gray qui prend en argument une partie et retourne celle qui la suit immédiatement dans l'ordre défini par la suite

(S_i)_(i ⩾ 0)

Caml Pascal

value gray : partie -> partie fonction gray (p : partie) : partie ;

Quatrième partie. Système défaillant

Chaque interrupteur baissé active une composante du système, et un mauvais fonctionnement de l'alimentation électrique provoque une défaillance dès que plus de

K

interrupteurs sur les

N

sont baissés.

Question 10. Écrire un programme qui imprime une liste d'interrupteurs à commuter, de taille minimale, permettant de passer d'une configuration non défaillante à une autre sans provoquer de défaillance. Les arguments de ce programme seront la partie de départ et la partie cible.

Caml; value test_s ur : partie \to partie \to unit| Pascal; procedure test_s ur (p, q : partie);

Question 11. L'inverse d'une suite finie

T

est obtenue en prenant ses éléments dans l'ordre inverse, nous la notons

T˜

. Soit

T(n, k)

la suite définie pour tout

k ⩾ 1

et pour tout

n ⩾ 1

par

T(1, k), = ⟨0⟩; T(n + 1, 1), = T(n, 1)⊙⟨n - 1, n⟩; T(n + 1, k + 1), = T(n, k + 1)⊙⟨n⟩⊙T˜(n, k)

Soit

k

un entier strictement positif. Pour tout entier

i

positif ou nul nous notons

t_(k, i)

(i + 1)

ème élément de

T(n, k)

s'il existe. Puisque

T(n, k)

est préfixe de

T(n + 1, k)

, la suite

(t_(k, i))_(i ⩾ 0)

est définie sans ambiguïté. Enfin, nous posons

S_(k, 0) = \emptyset

et pour tout entier

i

positif ou nul nous définissons l'ensemble

S_(k, i + 1) = S_(k, i)△{t_(k, i)}

.
a) Exprimer la longueur

l_(n, k)

T(n, k)

en fonction de

n

, de

k

et du nombre

s_(n, k)

de parties de

I_n

de cardinal inférieur ou égal à

k

.
b) Montrer que pour tout

k ⩾ 1

et tout

n ⩾ 1

l'ensemble

P_(n, k) = {S_(k, 0), S_(k, 1), …, S_(k, l_(n, k))}

est l'ensemble des parties de

I_n

de cardinal inférieur ou égal à

k

Question 12. Écrire un programme qui affiche une liste de

l_(N, K) + 1

interrupteurs à commuter permettant de vérifier toutes les configurations non défaillantes sans provoquer de défaillance, en commençant et en finissant avec des interrupteurs tous levés. Les entiers

N

K

sont donnés en arguments.

[

]

Question 13. Montrer que le coût d'un test commençant et en finissant avec des interrupteurs tous levés et ne provoquant pas de défaillance ne peut pas être inférieur à

l_(N, K) + 1

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet d'informatique option info X MP 2000 ?

Il porte sur les structures de données de type liste chaînée, la complexité algorithmique, la récursivité et les codes de Gray, appliqués à l'énumération des parties d'un ensemble fini.

Les parties du sujet X option info MP 2000 sont-elles indépendantes ?

Les parties s'enchaînent progressivement : la première introduit la représentation des parties par listes chaînées, la deuxième une énumération simple par incrément, la troisième une énumération optimale par code de Gray, et la quatrième adapte ce code de Gray à une contrainte supplémentaire.

Quels résultats de cours faut-il connaître pour traiter ce sujet ?

Il faut maîtriser la manipulation de listes chaînées, l'écriture de fonctions récursives, l'analyse de complexité en nombre d'opérations, ainsi que les notions de base sur les parties d'un ensemble et la différence symétrique.

Ce sujet demande-t-il d'écrire du code Caml ou Pascal ?

Oui, chaque question demande d'écrire une fonction ou un programme, au choix en Caml ou en Pascal, les deux langages étant proposés côte à côte dans l'énoncé.
