Arbres binaires, flots compatibles, triangulations de polygones et vérification expérimentale du théorème des quatre couleurs
Afficher ou masquer la section
Le problème étudie des arbres binaires complets munis de flots d'entiers modulo 4, et leur lien avec la triangulation de polygones convexes et le théorème des quatre couleurs. La première partie définit la compatibilité d'un flot avec un arbre, programme une fonction de vérification et en étudie la complexité moyenne. La deuxième établit une bijection entre triangulations d'un polygone et arbres binaires.
1Partie I : vérification de la compatibilité des flotsProgrammer des fonctions comptant les feuilles d'un arbre et vérifiant la compatibilité d'un flot avec un arbre, dénombrer les flots compatibles et étudier la complexité moyenne de l'algorithme de vérification.
2Partie II : triangulation des polygonesDénombrer les cordes d'une triangulation d'un polygone convexe, programmer une fonction de vérification de triangulation, puis établir et programmer une correspondance entre triangulations d'un polygone et arbres binaires.
3Partie III : les quatre couleursConstruire des générations (bijections d'énumération) d'ensembles finis d'arbres et de flots, puis programmer une recherche d'un flot compatible avec deux arbres donnés pour vérifier expérimentalement le théorème des quatre couleurs.
L'utilisation des calculatrices n'est pas autorisée
Avertissement. On attachera une grande importance à la clarté, à la précision et à la concision de la rédaction.
On définit les arbres (binaires complets) de la façon suivante :
Une feuille est un arbre.
Si g et d sont deux arbres, le couple (g, d) est un arbre.
Un arbre de la forme ( g, d ) est un nœud interne, dont g est le fils gauche et d le fils droit. Par la suite, on note A_n l'ensemble des arbres possédant n feuilles ( n ≥ 1 ). Les feuilles d'un arbre de A_n sont numérotées de 1 à n dans l'ordre d'un parcours postfixe (dit aussi en profondeur d'abord) et de gauche à droite.

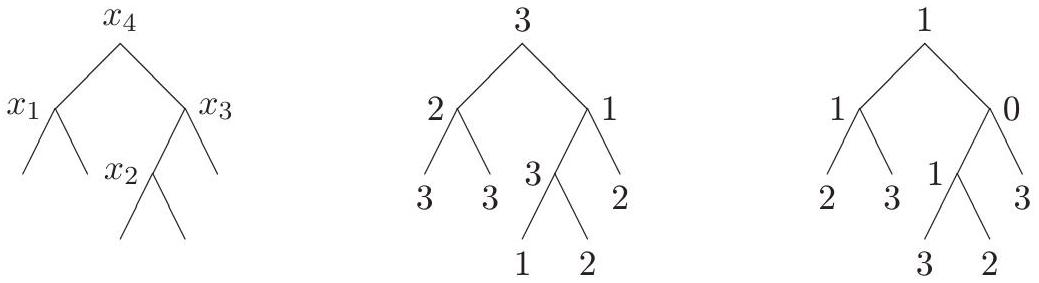

Un flot f de taille n est une suite de n entiers égaux à 1,2 , ou 3 . Pour un arbre a de A_n fixé, cette suite définit une fonction des sous-arbres de a dans les entiers, également notée f. La fonction f associe le i-ème entier du flot f à la i-ème feuille de l'arbre a, et elle s'étend récursivement aux nœuds internes, par la formule :
f((g, d)) = f(g) + f(d) (modulo 4)
c'est-à-dire que si a = (g, d), alors f(a) est le reste de la division euclidienne par 4 de la somme f(g) + f(d). On note F_n l'ensemble des flots de taille n. Un flot f de F_n est dit compatible avec un arbre a de A_n si, pour tout nœud interne x de a, on a : f(x) ≠ 0. La figure suivante représente un arbre a à 5 feuilles (dont les nœuds internes sont désignés par x_1, …, x_4 ), et deux flots. On notera que le premier flot est compatible avec a, tandis que le second ne l'est pas, car f_2(x_3) = 0.
f_1 = [3, 3, 1, 2, 2]
f_2 = [2, 3, 3, 2, 3]
Les arbres sont représentés en machine par la structure de donnée usuelle :
(* Caml *)
type arbre =
| Feuille
| Interne of arbre * arbre
{Pascal }
type
arbre = `cellule_arbre ;
cellule_arbre = record
gauche, droite : arbre
end ;
En Pascal, une feuille est représentée par nil et on pourra utiliser la fonction noeud, constructeur des nœuds internes :
function noeud (gauche:arbre ; droite:arbre) : arbre ;
var r:arbre ;
begin
new(r) ;
r^.gauche := gauche ; r^.droite := droite ;
noeud := r
end ;
Les flots sont représentés en machine par des tableaux d'entiers.
(* Caml *)
type flot = int vect
{Pascal }
const NMAX=... ;
type flot = array [1..NMAX] of integer ;
L'attention des candidats qui composent en Caml est attirée sur ce que les indices des tableaux commencent à zéro. Les candidats qui composent en Pascal pourront supposer que la constante NMAX est toujours plus grande que les valeurs de n utilisées en pratique.
Note. La plupart des fonctions demandées dans ce problème sont valides sous certaines hypothèses portant sur leurs arguments, hypothèses qui sont énoncées à chaque question. Le code écrit ne doit jamais vérifier les hypothèses portant sur les arguments, il doit au contraire indiquer clairement comment il les utilise le cas échéant.
Partie I. Vérification de la compatibilité des flots.
Question 1. Écrire une fonction compte_feuilles qui prend un arbre en argument et renvoie le nombre de ses feuilles.
(* Caml *)
compte_feuilles : arbre -> int function compte_feuilles (a:arbre) : integer
Question 2. Écrire une fonction compatible qui prend en arguments un arbre a de A_n et un flot f de F_n, et qui décide si f est compatible avec a. Cette fonction devra arrêter d'effectuer des additions modulo 4 dès qu'un noeud interne x vérifiant f(x) = 0 est découvert.
(* Caml *)
compatible :
arbre -> flot -> bool
{ Pascal }
function
compatible(a:arbre ; f:flot) : boolean
Question 3. Dans cette question et la suivante, a désigne un arbre de A_n et f un flot de F_n.
a) Montrer que a possède n − 1 nœuds internes.
b) On suppose que a n'est pas réduit à une feuille et on l'écrit a = (g, d). Soit un flot f compatible avec a. Donner les valeurs possibles du couple ( f(g), f(d) ) selon les valeurs possibles de f(a).
c) Soit v un entier égal à 1,2 ou 3. Calculer F(a, v), nombre de flots f compatibles avec a et tels que f(a) = v. En déduire le nombre de flots compatibles avec a.
Question 4. Pour un a et un f donnés, la fonction compatible de la question 2 effectue N_+(a, f) additions modulo 4 (avant de trouver un nœud interne x tel que f(x) = 0 ou de revenir à la racine de a ). Sur l'exemple du préambule, on a N_+(a, f_1) = 4 et N_+(a, f_2) = 3. Pour tout entier k, avec 1 ≤ k ≤ n − 1, on définit ν_k(a) comme étant le nombre de flots f incompatibles avec a et tels que N_+(a, f) = k.
a) Calculer ν_1(a). Sa valeur dépend elle de la forme de l'arbre a ?
b) Montrer qu'il existe un arbre a^′ possédant n − 1 feuilles et tel que, pour tout k ≥ 2, on a ν_k(a) = 2ν_(k − 1)(a^′). En déduire l'expression de ν_k(a) dans le cas général.
c) On admet que N_+(a, f) est une bonne mesure de la complexité de l'appel de compatible sur a et f. En considérant une distribution équiprobable des flots, la complexité moyenne de cette fonction pour a fixé est définie comme
∑_f 1/(3^n)N_+(a, f)
où f parcourt l'ensemble des 3^n flots de taille n. Calculer cette complexité moyenne, ainsi que sa limite lorsque n → ∞.
Note. On pourra utiliser sans la démontrer la formule suivante :
Soit P_n un polygone convexe à n côtés ( n ≥ 3 ), dont les sommets sont numérotés de 1 à n en suivant le sens trigonométrique. Une corde est un segment qui joint deux sommets non-contigus du polygone. Une subdivision de P_n est un ensemble de segments qui comprend au moins les côtés de P_n plus un certain nombre de cordes. Une subdivision est dite propre lorsque toutes ses cordes sont non-sécantes (sauf éventuellement en leurs extrémités). Une subdivision propre définit un ensemble de faces, qui sont les polygones (nécessairement convexes) formés à l'aide de ses segments et dont l'intérieur ne contient aucun autre segment.

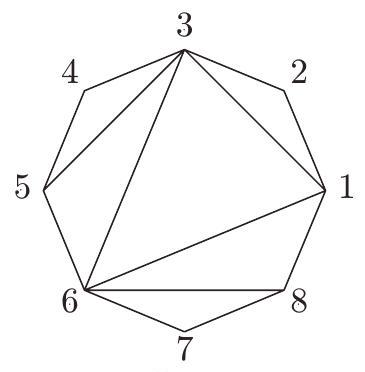

Une triangulation de P_n est une subdivision propre dont les faces sont des triangles. Voici par exemple une triangulation de P_8 :

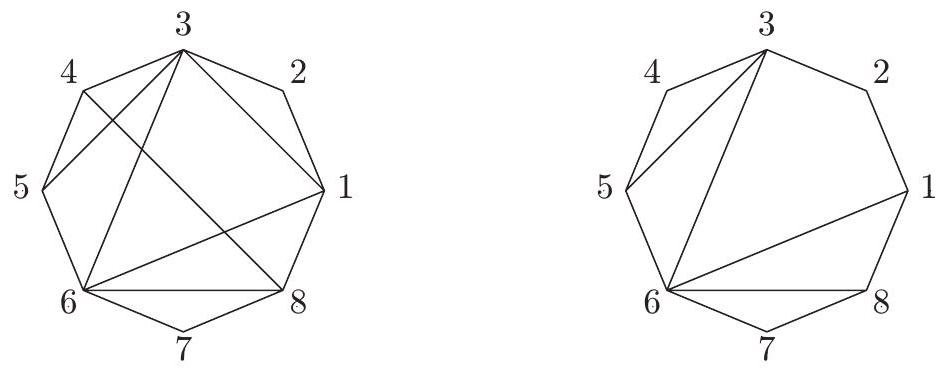

En revanche, les deux dessins suivants ne décrivent pas des triangulations : le premier parce que la corde qui relie les sommets 4 et 8 coupe trois autres cordes; le second parce que la face dont les sommets sont 1, 2, 3 et 6 n'est pas un triangle.
Un segment quelconque reliant deux sommets de P_n est codé par le couple (i, j), i < j de ses extrémités, et un ensemble de segments par la liste de ses éléments. On notera que les éléments d'une liste qui représente un ensemble sont supposés deux à deux distincts.
(* Caml *)
{Pascal}
type
segment = record
debut,fin : integer
type segment == int * int
end ;
and segments == segment list
segments = ^cellule_segments ;
cellule_segments = record
tete : segment ;
suite : segments
end ;
En Pascal, on pourra utiliser le constructeur des cellules de liste cons :
function cons(tete:segment ; suite:segments) : segments ;
Ainsi, la triangulation donnée en exemple peut être codée par [(1, 2); (1, 3); (1, 6); (1, 8); (2, 3); (3, 4); (3, 5); (3, 6); (4, 5); (5, 6); (6, 7); (6, 8); (7, 8)], tandis que l'ensemble de ses cordes peut être codé par [(1, 3); (1, 6); (3, 5); (3, 6); (6, 8)].
Question 5. Montrer que le nombre de cordes d'une triangulation de P_n est une fonction de n et donner son expression p(n).
Question 6. On admet qu'un ensemble de p(n) cordes non-sécantes (sauf éventuellement en leurs extrémités) définit une triangulation de P_n. Écrire une fonction triangulation, de
complexité O(n^2), qui prend en arguments un entier n et un ensemble de cordes C de P_n, et qui décide si C définit une triangulation de P_n.
Conformément à la note préalable, il n'appartient pas à la fonction triangulation de vérifier que c est bien une liste de segments distincts, dont chaque élément est bien une corde de P_n.

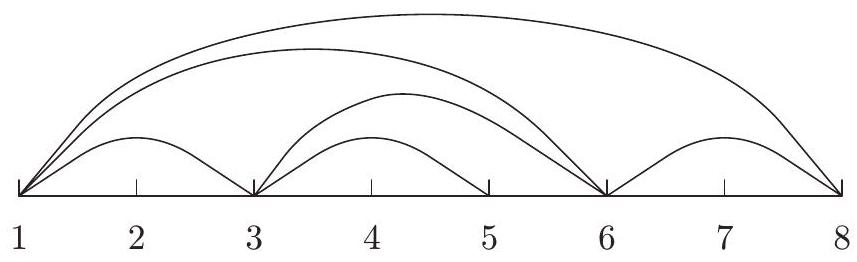

Question 7. On dessine une triangulation en représentant les n − 1 côtés ( k, k + 1 ), 1 ≤ k < n, du polygone, sous forme d'un segment de longueur n − 1, et chaque corde (i, j), ainsi que le côté (1, n), comme un arc reliant i à j. Voici le dessin représentant la triangulation donnée en exemple :
a) Utiliser cette représentation de l'exemple de triangulation pour lui associer un arbre à 7 feuilles et dont les nœuds internes et les feuilles correspondent aux segments de la triangulation.
b) Généraliser le procédé en décrivant comment on peut associer un arbre a de A_(n − 1) à une triangulation t de P_n. On raisonnera en termes de polygones, il pourra être utile de remarquer que le côté (1, n) est particulier.
c) Écrire une fonction triangle_arbre, qui prend en arguments un entier n et une triangulation t de P_n et renvoie un arbre qui représente t.
(* Caml *) {Pascal }
triangle_arbre : function
int -> segments -> arbre | triangle_arbre(n:integer ; t:segments):arbre
Question 8. Écrire la fonction inverse de la fonction de la question précédente. C'est-à-dire, programmer la fonction arbre_triangle qui prend en argument un arbre a de A_(n − 1) et renvoie la triangulation de P_n représentée par a.
Note. On ne cherchera pas à prouver que les fonctions arbre_triangle et triangle_arbre sont inverses l'une de l'autre.
Partie III. Les quatre couleurs.
Le problème des quatre couleurs consiste à colorier une carte géographique avec au plus quatre couleurs, de telle sorte que deux pays voisins soient coloriés différemment. Le théorème des quatre couleurs affirme qu'une telle coloration est possible pour toute carte dessinée sur une sphère.
On admettra que la coloration d'une carte se ramène à la coloration d'une double triangulation d'un polygone P_n, qui à son tour se ramène à la construction d'un flot compatible avec deux arbres donnés de A_(n − 1). Le théorème des quatre couleurs exprime qu'un tel flot existe toujours. L'objet de cette partie est de vérifier expérimentalement ce théorème.
Étant donné un ensemble fini E, de cardinal c, une génération de E est une bijection de l'intervalle entier [0…c − 1] dans E.
Question 9. Soient E et E^′, deux ensembles finis, générés respectivement par φ et φ^′.
a) Donner une génération du produit cartésien E × E^′.
b) On suppose que E et E^′ sont disjoints. Donner une génération de l'union E ∪ E^′.
c) On suppose que E et E^′ sont disjoints et de même cardinal. Donner une autre génération de l'union E ∪ E^′, qui n'utilise pas la valeur du cardinal de E.
Question 10. On note N_a(n) le nombre d'arbres à n feuilles ( N_a(n) est le cardinal de A_n ).
a) Exprimer N_a(n) sous forme d'une récurrence faisant intervenir les N_a(i) avec 1 ≤ i < n. En déduire une fonction (procédure en Pascal) calcule_na qui prend un entier n en argument et range les N_a(i) avec 1 ≤ i ≤ n, dans un tableau global d'entiers na réputé de taille suffisante.
(* Caml *) {Pascal}
calcule_na : int -> unit | procedure calcule_na(n:integer)
b) Construire une génération de A_n, c'est-à-dire écrire une fonction int_arbre qui prend en arguments un entier n et un entier k compris entre zéro et N_a(n) − 1 et renvoie un arbre à n feuilles.
(* Caml *) {Pascal}
int_arbre : int -> int -> arbre | function int_arbre (n,k:integer) : arbre
Question 11. Étant donnés a, un arbre à n feuilles, et v, un entier égal à 1,2 ou 3 , il est rappelé (cf. question 3) que F(a, v) est le cardinal de l'ensemble des flots f compatibles avec a et tels que f(a) = v.
Construire une génération de cet ensemble, c'est-à-dire écrire une fonction int_flot qui prend en arguments un entier n, un arbre a à n feuilles, un entier v compris entre 1 et 3 et un entier k compris entre 0 et F(a, v) − 1, et qui renvoie un flot f de taille n tel que f(a) = v. En Caml on se conformera au type suivant :
int_flot : int -> arbre -> int -> int -> flot
En Pascal, le flot sera renvoyé par le truchement d'un argument supplémentaire passé par variable.
procedure int_flot (n:integer ; a:arbre ; v,k:integer ; var f:flot)
Question 12.
a) Écrire une fonction (procédure en Pascal) trouve_compatible qui prend en arguments un entier n et deux arbres à n feuilles a et b, et qui renvoie un flot compatible à la fois avec a et b. La terminaison de trouve_compatible doit être garantie.
b) Écrire une fonction (procédure en Pascal) quatre_couleurs qui prend en argument un entier n, tire au hasard deux arbres à n feuilles et renvoie un flot compatible avec ces deux arbres.
(* Caml *)
quatre_couleurs : int -> flot
{ Pascal }
procedure
quatre_couleurs (n:integer ; var f:flot)
On pourra utiliser la fonction random_int qui prend un entier max en argument et renvoie un entier aléatoire compris entre zéro et max-1.
