Epreuve de Physique I-A

Durée 4 h

L'utilisation de la calculatrice est interdite dans cette épreuve

La partie A de cette épreuve aborde l'étude mécanique d'un système double ( étoile double ou étoile-planète), modélisé par deux points matériels en mouvement relatif, de type périodique. Du fait de l'effet Doppler, les longueurs d'onde reçues par un observateur dépendent de la vitesse des sources émettrices. L'utilisation d'un interféromètre de Fabry-Perot, étudié dans la partie B, permet ainsi de déterminer certaines caractéristiques du système double.

Partie A : Etude mécanique

Soit un système de deux points matériels de masse

m_1

m_2

, respectivement situés aux points

M_1

M_2

, et dont le centre d'inertie (ou centre de masse) est en G . On appellera

R

le référentiel galiléen associé au repère orthonormé direct

R(0, x, y, z)

R^*

le référentiel barycentrique (associé au repère orthonormé direct

R^*

Dans toute la suite, on utilisera les notations suivantes:

r_1\to = OM_1^(\to-),, v_1^(\to-) = ((d(OM_1^(\to-)))/(dt))_R,, r_1^*\to = GM_1^(\to-),, v_1^*^(\to-) = ((d(GM_1^(\to-)))/(dt))_(R^*),; r_2\to = OM_2^(\to-),, v_2^(\to-) = ((d(OM_2^(\to-)))/(dt))_R,, r_2^*\to = GM_2^(\to-),, v_2^*^(\to-) = ((d(GM_2^(\to-)))/(dt))_(R^*),; v_G^(\to-) = ((d(OG^(\to-)))/(dt))_R,, r⃗ = M_1 M_2^(\to-),, v⃗ = ((d(M_1 M_2^(\to-)))/(dt))_R,, v^*^(\to-) = ((d(M_1 M_2^(\to-)))/(dt))_(R^*).

I Etude cinétique d'un système de deux points matériels

Sur un même schéma, représenter les repères $R$ et $R^*$ après avoir défini ce que sont un référentiel galiléen et le référentiel barycentrique.
a) En utilisant le fait que $G$ est le centre d'inertie, trouver $r_1^*\to$ et $r_2^*\to$ en fonction de $r⃗ = M_1 M_2^(\to-), m_1$ et $m_2$ .
b) En déduire $v_1^*^(\to-)$ et $v_2^*^(\to-)$ en fonction de $v^*^(\to-), m_1$ et $m_2$ .
c) Comparer $v^*^(\to-)$ et $v⃗$ .
d) Que peut-on dire de la quantité de mouvement $P^*^(\to-)$ du système dans $R^*$ ?
a) Donner les expressions du moment cinétique, noté $σ_O^(\to-)$ , du système par rapport à O dans le référentiel $R$ et de celui, noté $σ_G^*^(\to-)$ , du système par rapport à G dans le référentiel $R^*$ .
b) Indiquer la relation entre $σ_0^(\to-), σ_G^*^(\to-), OG^(\to-), (m_1 + m_2)$ et $v_G^(\to-)$ , en précisant le théorème utilisé. Pourquoi pourra-t-on dans la suite écrire $σ^*^(\to-)$ au lieu de $σ_G^*^(\to-)$ ?
c) Calculer littéralement $σ^*^(\to-)$ en fonction de $μ, r⃗, v^*^(\to-)$ où $μ = m_1 m_2/(m_1 + m_2)$ , est nommée masse réduite.
a) Définir l'énergie cinétique du système dans le référentiel $R$ , notée $E_c$ , ainsi que celle dans le référentiel $R^*$ , notée $E_c^*$ .
b) Préciser la relation donnant $E_c$ en fonction de $E_c^*, (m_1 + m_2)$ et $v_G^2$ .
c) Calculer littéralement $E_c^*$ en fonction de $μ$ et $v^*(v^* = ‖v^*^(\to-)‖ = ‖v⃗‖)$ .

II Etude dynamique d'un système de deux points matériels

On suppose, dans cette partie, que chaque point matériel est soumis à deux types de forces:

une force d'interaction interne au système ( $M_1, M_2$ ): $F_(i1)^(\to-)$ pour le point situé en $M_1$ ( $F_(i2)^(\to-)$ pour le point situé en $M_2$ )
une force due au milieu extérieur au système $(M_1, M_2) : F_(e1)^(\to-)$ pour le point situé en $M_1(F_(e2)^(\to-)$ pour le point situé en $M_2)$ .

Quel est le nom du principe qui donne notamment la relation entre les forces $F_(i1)^(\to-)$ et $F_(i2)^(\to-)$ ? Montrer que $F_(i2)^(\to-)$ est colinéaire à $M_1 M_2^(\to-)$ .
a) Appliquer la Relation Fondamentale de la Dynamique à chaque particule dans le référentiel $R$ et en déduire les expressions de $((dv_G^(\to-))/(dt))_R, ((dv⃗)/(dt))_R$ , puis $((dv⃗)/(dt))_(R^*)$ en fonction de $m_1, m_2, F_(i1)^(\to-), F_(e1)^(\to-), F_(i2)^(\to-)$ et $F_(e2)^(\to-)$ .
b) Quelle est la condition C1 que doit satisfaire la somme $F_(e1)^(\to-) + F_(e2)^(\to-)$ pour que le référentiel $R^*$ soit galiléen ?
c) Quelle est la condition C2 que doit satisfaire $(F_(e1)^(\to-))/(m_1) - (F_(e2)^(\to-))/(m_2)$ pour que

μ((dv^*^(\to-))/(dt))_(R^*) = F_(i2)^(\to-)

d) Donner un exemple de force extérieure satisfaisant C2 seulement. Quelle est la seule possibilité satisfaisant C2 et C1 ? Que dira-t-on d'un tel système ?

III Cas d'un système isolé de deux points matériels

On suppose, dans toute la suite, que

F_(e1)^(\to-) = F_(e2)^(\to-) = 0\to

Quelle est, dans ce cas, la nature du mouvement du point $G$ dans $R$ ?
Monter que $σ^*^(\to-)$ est un vecteur constant dans $R^*$ .

Dans toute la suite, on suppose que

σ^*^(\to-)

est non nul, de mêmes sens et direction que le vecteur unitaire

u_z^(\to-)

de l'axe Gz du repère orthonormé direct

R^*

associé au référentiel barycentrique

R^*

. Ainsi

σ^*^(\to-) = σ^* u_z^(\to-)

, avec

σ^*

constant et strictement positif.
3) En s'appuyant sur le résultat de la question I3c, préciser ce qu'implique le fait que la direction de

σ^*^(\to-)

soit constante. Qu'implique ensuite le fait que sa valeur algébrique soit constante? On posera

r = ‖r⃗‖

et notera

θ(t)

l'angle que fait

r⃗

avec l'axe

Gx

dans le plan

xGy

.
4) Montrer que la dérivée de l'énergie cinétique dans le référentiel

R

s'écrit, pour ce système isolé :

((dE_c)/(dt)) = F_(i2)^(\to-) \cdot v⃗

Montrer que la dérivée de l'énergie cinétique de ce système dans le référentiel $R$ * s'écrit:

((dE_c^*)/(dt)) = F_(i2)^(\to-) \cdot v^*^(\to-)

On suppose dans la suite que les forces d'interaction (

F_(i1)^(\to-)

F_(i2)^(\to-)

) dérivent d'une énergie potentielle

E_p

fonction de la distance

r = M_1 M_2

. On note, pour simplifier l'écriture,

F⃗

la force d'interaction

F_(i2)^(\to-)

.
6) Montrer que:

(d(E_c^* + E_p))/(dt) = 0

Dans toute la suite, on note

E^*

la somme

E_c^* + E_p

. A quoi correspond

E^*

?
7) a) Récapituler, sous forme de tableau, les valeurs de

μ((dv^*^(\to-))/(dt))_(R^*), ((dσ^*^(\to-))/(dt))_(R^*), ((dE^*)/(dt))

.
b) En déduire que l'étude de

r⃗(t)

se ramène à celle du mouvement dans

R^*

d'une particule fictive P (également nommée mobile équivalent) de position donnée par

r⃗(t) = GP^(\to-)

soumise à une force

F⃗

centrale et conservative. Préciser la valeur de sa masse.
c) Si l'on connait

r⃗(t)

OG^(\to-)(t)

, comment peut-on en déduire

OM_1^(\to-)(t)

OM_2^(\to-)(t)

IV Etude qualitative de la trajectoire de la particule fictive dans $R^*$

On étudie dans cette partie la trajectoire dans

R^*

de la particule fictive P (également nommée mobile équivalent) associée au système isolé étudié dans la partie III.

On pose

GP^(\to-) = r⃗_((t)) = r_((t))u_r^(\to-)(t); u_r^(\to-)

u_θ^(\to-)

sont unitaires (voir figure 1 ci-dessous)

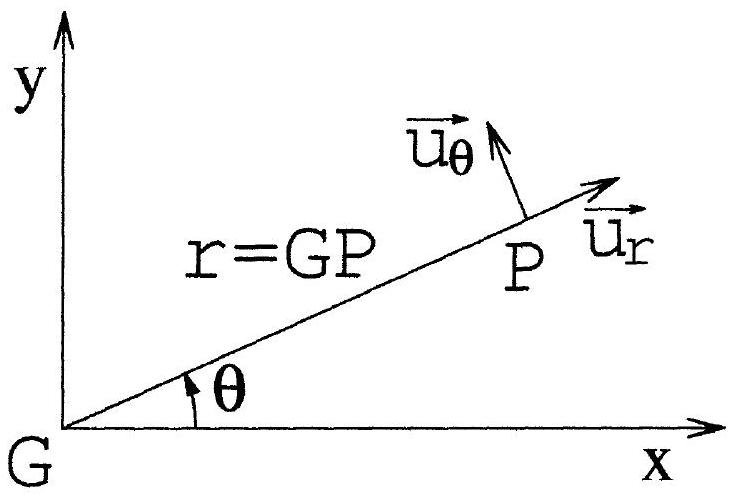

Figure 1: Notations utilisées dans la partie IV

Expliquer pourquoi la connaissance des vecteurs $OM_1^(\to-), OM_2^(\to-), v_1^(\to-)$ et $v_2^(\to-)$ à l'instant initial suffit pour définir le plan Gxy qui contient à chaque instant la particule fictive $P$ .
Montrer que si $F⃗ = Fu_r^(\to-)$ est à la fois conservative et centrale, alors $E_p$ et F ne dépendent que de la variable r.

Nous supposerons dans toute la suite que

F⃗

dérive de l'énergie potentielle

E_p(r) = αr^n

où

α

n

sont des réels.
3) Que vaut alors

F⃗

? A quelles conditions sur

α

n

, la force

F⃗

est-elle attractive ? répulsive?

On rappelle que

σ^*^(\to-) = σ^* u_z^(\to-)

, avec

σ^*

constant et strictement positif.
4) En utilisant le résultat établi à la question I.3.c, exprimer

σ^*

en fonction de

μ, r

et de (

(dθ)/(dt)

), puis exprimer l'énergie mécanique

E^*

en fonction de

μ, (dr)/(dt), σ^*, α, n

r

.
5) a) Quel est le terme de potentiel efficace (ou énergie potentielle efficace, ou énergie potentielle effective)

E_(eff)(r)

? On rappelle que:

E_(eff)(r) = E^* - 1/2μ((dr)/(dt))^2

b) Expliquer en quoi le tracé du graphe de

E_(eff)(r)

permet de prévoir l'ensemble des valeurs de

r

accessibles à la particule fictive.
c) Interpréter la relation

E^* = E_(eff)(r) + 1/2μ((dr)/(dt))^2

à l'aide d'un raisonnement énergétique dans le référentiel lié à (

G, u_r^(\to-), u_θ^(\to-), u_z^(\to-)

).
6) Montrer que la courbe

E_(eff)(r)

ne présente un extremum que si la force

F⃗

est attractive. Déterminer

r_e

E_(eff)(r_e)

, valeurs respectives de

r

et de

E_(eff)

pour cet extremum, en fonction de

σ^*, μ, α

n

On se propose maintenant d'analyser les graphes de

E_(eff)(r)

lorsque

α.n > 0

.
7) On commence par étudier le cas où

α

n

sont tous les deux positifs.
a) Donner un exemple de force dérivant d'une énergie potentielle de ce type (en précisant les valeurs de

α

n

).
b) Tracer l'allure de

E_(eff)(r)

pour

n = 2

. On précisera sur cette courbe les coordonnées de l'extremum (

r_e, E_(eff)(r_e)

) et on indiquera les limites de

E_(eff)(r)

pour

r \to 0

r \to \infty

.
c) Que peut-on dire des valeurs de

r

accessibles, en fonction de l'énergie mécanique

E^*

?
d) Quel type d'état a-t-on ?
8) On étudie maintenant le cas où

α

n

sont tous les deux négatifs.
a) Donner quelques exemples de forces.
b) Tracer l'allure de

E_(eff)(r)

pour

n = - 1

en indiquant les points et les limites particuliers: trouver la valeur de

r

notée

r_1

pour laquelle la courbe

E_(eff)(r)

coupe l'axe des abscisses et indiquer les limites de

E_(eff)(r)

pour

r \to 0

r \to \infty

.
c) Reprendre les questions du IV 7) c et d.

V Etude quantitative de la trajectoire de la particule fictive dans $R^*$

Dans toute cette partie, les deux points constituant le système double forment un système isolé où la force d'interaction

F_(i2)^(\to-)

, de nature gravitationnelle, s'écrit

F⃗ = α/(r^2)u_r^(\to-)

, la constante

α

étant négative.

Montrer que

μ((d^2 r⃗)/(dt^2))_(R^*) = α/(r^2)u_r^(\to-)

Indiquer, sans démonstration, à quelle famille de courbes appartient la trajectoire de la particule fictive P dans $R^*$ . Dans le cas d'une étoile double ou d'un système étoile-planète, quel est le seul type possible de trajectoire de la particule fictive P dans $R^*$ ?
On admet que l'équation de la trajectoire, en coordonnées polaires, s'écrit: $r = p/(1 + ecosθ)$ et on pose $σ^* = μC$ .
a) Comment appelle-t-on $p, e, C$ ? Préciser leur rôle respectif.
b) Montrer que:

{(dr)/(dt) = (Cesinθ)/p; r((dθ)/(dt)) = C/p(1 + ecosθ)

c) En déduire que:

E^* = ((μC^2(1 + e^2))/(2p^2) + α/p) + ((μC^2)/(p^2) + α/p)ecosθ

d) Montrer alors que l'on a deux relations valables simultanément:

{p, = (μC^2)/((− α)); e^2 − 1, = (2μC^2)/(α^2)E^∗

e) En utilisant la constance de la vitesse aréolaire, établir la relation supplémentaire (troisième loi de Képler) entre T , a,

μ

α

lorsque la trajectoire de la particule fictive P dans

R^*

est une ellipse de demi-grand axe a, décrite avec une période

T

? On rappelle la relation

b^2 = ap

, b désignant le demi-petit axe de l'ellipse.

Partie B: Interféromètre de Fabry-Perot

I Etude d'une lame à faces parallèles

Une source S ponctuelle et monochromatique, de longueur d'onde

λ

dans le vide, éclaire une lame à faces parallèles (d'épaisseur

e

, d'indice

n

) plongeant dans l'air (d'indice assimilé à l'unité). On étudie ici le phénomène d'interférences "à l'infini" entre toutes les ondes transmises par cette lame.

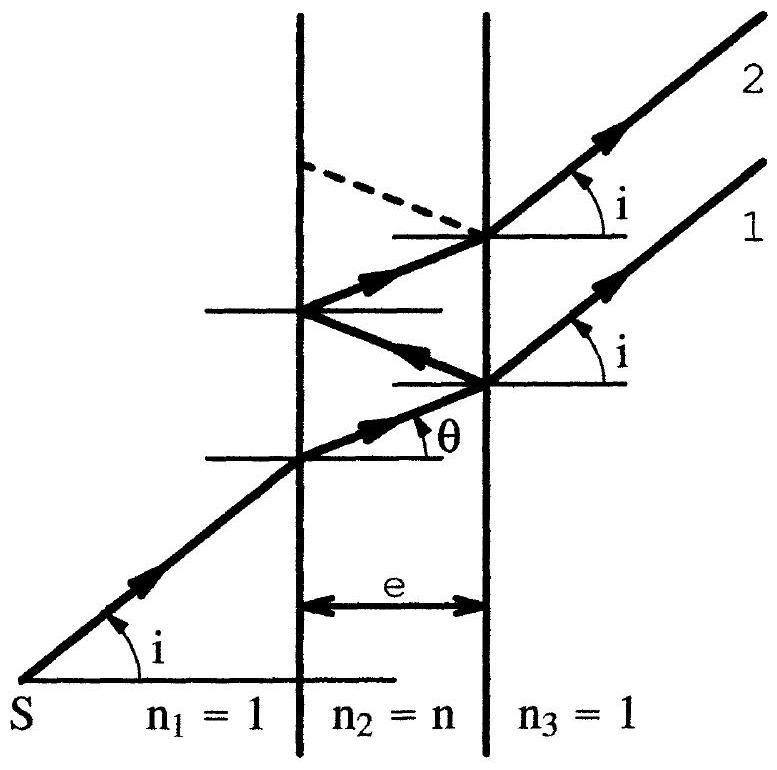

Figure 2: Notations utilisées dans la partie I du problème B

On note

i

l'angle que fait, avec une direction normale à la lame, la direction associée à un point

J

"à l'infini". On appelle

a_0

l'amplitude de la grandeur lumineuse qui serait perçue en

J

sans la présence de la lame;

a_0

est ici supposée indépendante de l'angle

i

Pour simplifier, on supposera que les coefficients de réflexion et de transmission en amplitude complexe sont les mêmes qu'en incidence normale. Les valeurs des coefficients de réflexion et de transmission en amplitude complexe pour une onde arrivant en incidence normale sur une surface séparant un milieu d'indice

n_1

d'un milieu d'indice

n_2

sont:

r_(1 \to 2) = (n_1 - n_2)/(n_1 + n_2), t_(1 \to 2) = (2n_1)/(n_1 + n_2)

Etude des amplitudes en $J$ des rayons transmis
a) Déterminer les amplitudes des "rayons" successifs transmis en fonction de $a_0$ et des coefficients $r_(21), t_(12), t_(21)$ (l'indice 1 désigne l'air, l'indice 2 désigne le verre).
b) Que vaudraient, de même, les amplitudes des rayons successifs réfléchis en fonction de $a_0$ et des coefficients $r_(12), r_(21), t_(12), t_(21)$ .
c) Calculer, pour une lame de verre (d'indice 1.5) plongeant dans l'air les amplitudes des différents rayons en fonction de $a_0$ , et présenter les résultats sous forme de tableau.

Amplitude réfléchie	$a_(r1)$	$a_(r2)$	$a_(r3)$
Amplitude transmise	$a_(t1)$	$a_(t2)$	$a_(t3)$

d) Si on ne tient compte que des deux premières ondes transmises, doit-on s'attendre à un contraste proche de l'unité ? Pourquoi ?
e) Mêmes questions pour les interférences des deux premières ondes réfléchies par la lame.
f) Une lame de verre non traitée peut-elle être considérée, selon qu'on l'utilise en transmission ou en réflexion, comme un interféromètre à deux ondes ? comme un interféromètre à ondes multiples?
2) Etude des phases en

J

des rayons transmis
a) Montrer que la différence de marche, en

J

, entre deux "rayons" successifs transmis vaut

δ = 2necosθ

, où

θ

est l'angle de réfraction dans la lame, associé à l'angle d'incidence

i

.
b) On note

φ_1(J, t) = ωt

la phase du premier rayon transmis au point

J

. Quelles sont les phases en

J

, notées

φ_k(J, t)

des rayons successifs transmis (avec

k = 1, 2, 3, \dots

) ? On pourra utiliser la notation

φ = (2πδ)/λ

.
c) En déduire sans calcul la forme des franges d'interférence obtenues par transmission.

II Etude de l'interféromètre à ondes multiples de Fabry Perot

L'interféromètre à ondes multiples Fabry-Perot est constitué d'une lame d'air (épaisseur

e

, indice égal à 1) limitée par deux surfaces planes traitées telles que tous les coefficients de réflexion valent

r

et ceux de transmission

t^'

(voir figure 3 ci-dessous). On a donc désormais

θ = i

Montrer que l'amplitude complexe totale de l'onde transmise en $J$ vaut:

a_-_T(i) = T/(1 - Re^(- jφ))a_0

où

R = r^2, T = t^('2)

, et

φ = (2πδ)/λ, avecδ = 2ecosi

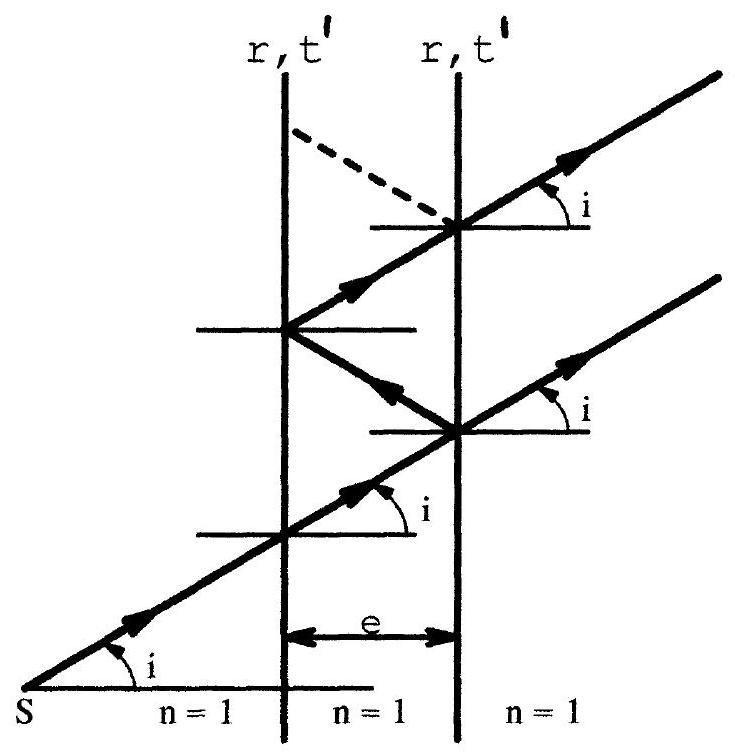

Figure 3: Notations utilisées dans la partie II du problème B

a) Montrer que l'intensité transmise $I_T$ s'écrit:

I_T(φ) = (T^2)/((1 - R)^2)(I_0)/(1 + msin^2 φ/2) avec m = (4R)/((1 - R)^2)

b) Que valent l'intensité maximum transmise

(I_T)_(max)

, l'intensité minimum transmise

(I_T)_(min)

et le contraste (ou coefficient de visibilité)

V

? On rappelle que:

V = ((I_T)_(max) - (I_T)_(min))/((I_T)_(max) + (I_T)_(min))

Comment doit-on choisir

R

pour que

V

soit proche de 1 ?
c) On pose

J(φ) = (I_T)/((I_T)_(max))

Déterminer la largeur à mi-hauteur

δφ

de l'un des pics en fonction de

m

puis de

R

.
d) On appelle finesse théorique

F = (Δφ)/(δφ)

où

Δφ

est la période de la courbe

J(φ)

. Que vaut ici

F

?
e) Que vaudrait

F

pour un interféromètre à deux ondes (par exemple trous d'Young) ?
f) Tracer l'allure de

J(φ)

pour

R = 0.8

R = 0.95

après avoir calculé

F

. Commenter.
3) L'ordre d'interférence

p

vaut, par définition:

p = φ/2π

L'interféromètre étant éclairé par des rayons d'incidences variables mais proches de l'incidence normale, on note

i_l

la position angulaire du

l

-ième anneau brillant (compté à partir du centre),

p_l

son ordre d'interférence, et

q_0

l'ordre d'interférence au centre.
a) Montrer que

i_l = \sqrt(λ/e)\sqrt(q_0 - p_l)

b) Quelle est la variation (

p_(l + 1) - p_l

) de l'ordre d'interférence lorsqu'on passe de l'anneau brillant

n^o l

à l'anneau brillant

n^o l + 1

?
c) Peut-on définir l'interfrange angulaire ? Pourquoi ?
d) Déterminer la dispersion

(dφ)/(dλ)

pour un angle

i

fixé.
4) On désire utiliser l'interféromètre pour séparer deux raies de luminosités comparables et de longueurs d'onde très proches

λ_1

λ_2

. On appelle pouvoir de résolution spectrale P la valeur du quotient

λ/(Δλ)

où

Δλ

est l'écart minimum

λ_1 - λ_2

séparable. On admettra que deux longueurs d'onde sont séparables lorsque l'écart entre les deux valeurs de

δ

notées

δ_1

δ_2

( qui, pour un ordre d'interférence p identique, donnent des valeurs maximales de

J(δ)

, respectivement pour

λ_1

λ_2

) est supérieur à la largeur à mi-hauteur de l'un des pics de la fonction

J(δ)

; on rappelle que

φ = (2πδ)/λ

. On supposera que

Δλ

est négligeable devant

λ_1

λ_2

; dans l'expression de P ,

λ = λ_1

λ_2

.
a) Montrer que

P = p.F

.
b) Application numérique:

e = 1mm, λ = 0, 4μm

.
. Calculer l'ordre

q_0

au centre. Que peut-on dire de l'intensité lumineuse au centre?

Calculer, pour $R = 0.95$ , le pouvoir $P$ de résolution spectrale pour $i = 0$ .

Du fait de l'effet Doppler, lorque deux étoiles en interaction (étoile double) émettent une même longueur d'onde $λ_0$ (associée à une raie donnée), on obtient, à la réception, deux longueurs d'onde très voisines dont l'écart relatif $(Δλ)/(λ_0)$ est de l'ordre de $v^*/c$ , où $v^*$ est la norme de la vitesse, dans $R^*$ , de la particule fictive, et $c$ la célérité de la lumière dans le vide.
a) Pour une étoile double pour laquelle la distance $R^' = M_1 M_2$ entre les deux composantes est supposée constante et dont la période $T$ est mesurée, trouver la relation donnant $v^*$ en fonction de $R^'$ et $T$ .
b) Pour une période $T = 10$ jours et $R^' = 2.10^(10) m$ , expliquer pourquoi l'interféromètre de Fabry-Pérot précédent (dont le pouvoir $P$ de résolution spectrale a été calculé au 4 b ) permet, par séparation des anneaux, de détecter $v^*$ et donc d'en conclure que l'étoile observée a deux composantes.
c) En utilisant la troisième loi de Kepler, calculer la somme des masses des deux composantes ( $G = 6.6710^(- 11)SI$ ). Comparer à la masse du soleil ( $2.10^(30) kg$ ).

Pas de description pour le moment

Commentaires• Banque PT Physique 1A PT 2004

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

Epreuve de Physique I-A

L'utilisation de la calculatrice est interdite dans cette épreuve

Partie A : Etude mécanique

I Etude cinétique d'un système de deux points matériels

II Etude dynamique d'un système de deux points matériels

III Cas d'un système isolé de deux points matériels

IV Etude qualitative de la trajectoire de la particule fictive dans R^∗

V Etude quantitative de la trajectoire de la particule fictive dans R^∗

Partie B: Interféromètre de Fabry-Perot

I Etude d'une lame à faces parallèles

II Etude de l'interféromètre à ondes multiples de Fabry Perot

Commentaires• Banque PT Physique 1A PT 2004

Commentaires• Banque PT Physique 1A PT 2004

IV Etude qualitative de la trajectoire de la particule fictive dans $R^*$

V Etude quantitative de la trajectoire de la particule fictive dans $R^*$
