Banque PT Physique 1B PT 2002Sujet

Indications générales: il est rappelé que le manque de soin peut être pénalisé. En particulier, les résultats seront encadrés. Les applications numériques donnent lieu aux mêmes bonifications que n'importe quelle question. Les résultats doivent impérativement être donnés avec leurs unités.

Les paragraphes en italiques ont pour objet de décrire le contexte du problème, d'introduire les définitions, de rappeler certains résultats, de guider le candidat, en précisant les hypothèses de travail ou en suggérant la méthode de résolution pour la question ou le groupe de questions qui suivent.

Les trois parties sont très largement indépendantes.

Aucune connaissance sur la propagation d'une onde électromagnétique dans un milieu n'est nécessaire.

Les vecteurs seront repérés en coordonnées cartésiennes avec les axes orthonormés Ox, Oy, Oz définis par les vecteurs unitaires x⃗, y⃗, z⃗.

Valeurs numériques :

Charge élémentaire : e = 1, 6 ⋅ 10^(− 19)C
Masse de l'électron: m = 9, 1.10^(− 31) kg
Masse des ions considérés : M = 1, 67.10^(− 27) kg

On rappelle les équations de Maxwell dans le vide comportant une densité de charge ρ et une densité de courant j⃗ :
divE⃗ = ρ/(ε_0) rot^(→−)E⃗ = − (∂B⃗)/(∂t) divB⃗ = 0 rotB^(→−) = μ_0 j⃗ + 1/(c^2)(∂E⃗)/(∂t)

Une onde électromagnétique plane progressive hamonique, polarisée rectilignement, se propage dans l'air dont les propriétés électromagnétiques sont supposées être celles du vide absolu.

On se propose d'étudier le comportement de cette onde lorsqu'elle pénètre dans un milieu ionisé (plasma) qui entoure la terre à partir d'une altitude d'environ 90 km (ionosphère).

Pour ce faire, on considère l'ionosphère comme un milieu électriquement neutre, de permittivité ε_0 et de perméabilité magnétique μ_0, qui renferme par unité de volume :
N électrons de masse m et de charge − e;
N ions de masse M et de charge + e.
Ce plasma est suffisamment raréfié pour qu'on puisse négliger les chocs entre ions et électrons. De même, on néglige toute interaction électron-électron, ion-ion et électron-ion.

L' onde électromagnétique plane progressive harmonique (OPPH), polarisée rectilignement, se propage selon Ox dans ce milieu. On pose, en notations complexes :
E⃗_– = E_0 e^(j(ωt − kx))z⃗, avec E_o et k réels positifs;
k⃗ = kx⃗;
B⃗_– = B_0^(→−)e^(j(ωt − kx)).
Dans tout le sujet, la notation A⃗_– désigne la représentation complexe associée au vecteur A⃗.
1.1. Quelle relation lierait ω, k et c pour cette OPPH dans le cas du vide absolu ?
1.2. Rappeler, toujours dans le cas de cette OPPH dans le vide absolu, le lien entre le champ magnétique B⃗, le champ électrique et la célérité c de la lumière dans le vide.
1.3. Représenter par un dessin, dans le trièdre Oxyz à un instant t, la structure de cette onde se propageant dans le vide absolu selon Ox, ainsi que son évolution en fonction de x.
1.4. Rappeler l'expression de la force électrique f_e^(→−) s'exerçant sur une particule chargée de charge q en fonction de E⃗.
1.5. Rappeler l'expression de la force magnétique f_m^(→−) s'exerçant sur une particule chargée de charge q et de vitesse v⃗ en fonction de B⃗.
1.6. En déduire l'ordre de grandeur du rapport (‖f_m^(→−)‖)/(‖f_e^(→−)‖) en fonction de v = ‖v⃗‖ et c; cet ordre de grandeur est également valable pour la propagation de l'OPPH dans l'ionosphère, propagation qu'on étudie dans la suite.
1.7. Que penser de la contribution de la force magnétique due à l'onde, comparée à celle de la force électrique, sachant que les particules chargées présentes dans lionosphère sont non-relativistes (i.e. de vitesses très faible devant c) ?

On appelle v_i→ et v_e→ les vecteurs vitesse respectivement d'un ion et d'un électron, dans le référentiel terrestre, supposé ici galiléen.
1.8. En ne tenant compte que de l'action du champ électrique de l'onde, écrire les équations vectorielles du mouvement d'un ion et d'un électron.

Dans la suite, on cherche des solutions pour lesquelles les vecteurs-vitesse peuvent s'écrire en notations complexes sous la forme : v⃗ = v_0^(→−)e^(j(ωt − kx)).
1.9. En écrivant les équations du mouvement en notations complexes, déterminer les vitesses v_i_– et v_e_– d'un ion et d'un électron, en fonction de E⃗_–, e, ω, m et M.

On rappelle que, dans un milieu comportant N particules par unité de volume de même charge q se déplaçant à la vitesse v⃗, la densité de courant s'écrit : j⃗ = Nqv⃗.
1.10. Déterminer la densité totale de courant j⃗ dans le plasma en fonction de N, e, v_i→ et v_e→.

Dans toute la suite, on utilisera le fait que m≪M et négligera le quotient ( m/M ) devant l'unité .
1.11. Déterminer la densité complexe de courant j⃗_– en fonction de E⃗_–, e, ω, m et N.
1.12. Application numérique : on demande de calculer les amplitudes des vitesses et déplacements des électrons ainsi que de la norme de la densité de courant avec les valeurs numériques suivantes : N = 5.10^9 m^(− 3), E_0 = 38, 510^(− 3)V.m^(− 1), f = 10MHz. Que peut-on dire de l'approximation de la question 1.7 ?
1.13. Ecrire les équations de Maxwell qui régissent la propagation de l'onde décrite plus haut dans le plasma. On admettra que la densité volumique de charge ρ est nulle à tout instant, en tout point du plasma .
1.14. Réécrire ces équations en notations complexes. On donnera les expressions de : k⃗ ⋅ E⃗_–, k⃗ ⋅ B⃗_–, k⃗ ∧ E⃗_– et k⃗ ∧ B⃗_– en fonction de B⃗_–, E⃗_–, e, ω, m, N, c, μ_0.
1.15. Exprimer B⃗ en fonction de k⃗, ω et E⃗. Que peut-on dire des vecteurs k⃗, E⃗ et B⃗ ? Comparer à la propagation dans le vide.
1.16. En reportant cette valeur de B⃗ dans l'expression de k⃗ ∧ B⃗ (obtenue par l'équation de Maxwell-Ampère), montrer que la relation de dispersion est de la forme: k^2 = (ω^2 − ω_p^2)/(c^2); déterminer la pulsation caractéristique ω_p du plasma en fonction de e, m, N, c, et μ_0, puis de e, m, N et ε_o.
1.17. Pour qu'il y ait propagation sans amortissement dans le plasma, il faut que k soit réel. En déduire l'ensemble des fréquences de l'onde pour lesquelles il y aura propagation sans amortissement .
1.18. Application numérique : calculer la fréquence caractéristique f_p du plasma avec les valeurs numériques données précédemment.
1.19. Dans le cas où la fréquence f de l'onde est inférieure à f_p, le champ électrique complexe s'écrit : E⃗ = E_0 e^(− αx)e^(jωt)z⃗; exprimer α en fonction de c, f_p et f.
1.20. Dans toute la suite, on se place dans le cas où la fréquence f de l'onde est supérieure à f_p. Montrer que la vitesse de phase ( notée c_φ ) a pour valeur : c_φ = ω/k.
1.21. En déduire, en fonction du rapport (f_p)/f, l'expression de l'indice du plasma, défini par la relation : n = c/(c_φ).

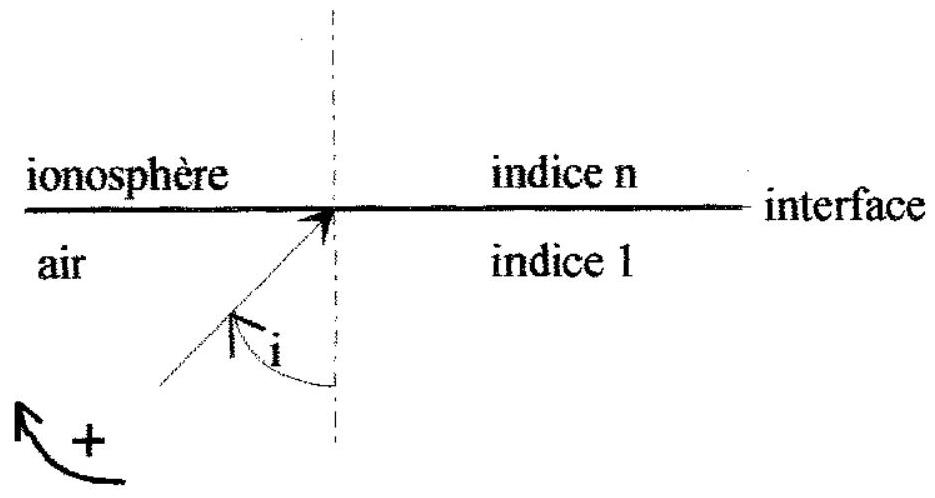

On suppose qu'une surface plane sépare l'air d'indice n_a = 1 du plasma d'indice n précédemment déterminé. Une onde électromagnétique plane de fréquence f = 1MHz émise depuis le sol arrive sous l'angle d'incidence i en un point O de la surface de séparation selon la figure 1 :

1.22. Rappeler les lois de Descartes et calculer l'indice n, en utilisant la valeur de f_p trouvée dans la question 1.18.
1.23. A fréquence donnée, déterminer la mesure, en degrés, de l'angle d'incidence limite au-delà duquel la réflexion est totale. Application numérique. Représenter les rayons réfléchis et transmis sur un schéma avec i = 30^∘. Calculer l'angle de réfraction
1.24. A valeur donnée de l'angle d'incidence i, déterminer l'ensemble des fréquences de l'onde électromagnétique supérieures à f_p pour lesquelles il y aura un rayon réfléchi et un rayon transmis, en fonction de f_p et i.
1.25. Toujours à valeur donnée de l'angle d'incidence i, déterminer l'ensemble des fréquences de l'onde électromagnétique supérieures à f_p pour lesquelles il n'y aura qu'un rayon réfléchi et pas de rayon transmis, en fonction de f_p et i.
1.26. Application numérique : calculer ces deux plages de fréquence, pour un angle d'incidence i = 30^∘.
1.27. Que deviennent ces plages de fréquence pour un angle d'incidence i = 0^∘ (incidence normale) ?
1.28. On admet que l'onde électromagnétique est entièrement réfléchie lorsque sa fréquence est inférieure à f_p. Proposer une méthode de détermination expérimentale du nombre N d'électrons par unité de volume, dans le plasma sondé .

On suppose à présent, pour des valeurs de l'altitude h comprises entre 90 km et 290 km une variation parabolique de la densité volumique électronique N du plasma :
N(h) = (N_m 4(h − h_0)[H − (h − h_0)])/(H^2) avec : H = 200 km, h_0 = 90 km et N_m = 5.10^(11)m^(− 3).
On suppose N(h) nulle en dehors de cet intervalle.
1.29. Représenter le graphe N = f(h).
1.30. Une onde électromagnétique plane arrive sous incidence normale dans l'ionosphère. Montrer que si sa fréquence est supérieure à une fréquence critique notée f_c qu'on déterminera et calculera, elle traverse l'ensemble du milieu ionisé.
1.31. Dans le cas où la fréquence f de l'onde est inférieure à cette fréquence critique f_c, exprimer le lien entre l'altitude maximale h_r atteinte par l'onde de h_0, H, f_c et f.
1.32. Application numérique : calculer les fréquences f correspondant à h_r = h_o + H/8, h_o + H/4 et h_r = h_o + (3H)/8.
1.33. L'onde électromagnétique plane arrive à présent sous l'incidence i_0 au point O d'entrée de la couche ionisée représentée par le modèle N(h) précédent. On suppose que l'incidence est telle que l'onde pénètre dans l'ionosphère. Pour représenter la variation de l'indice avec l'altitude qui en découle, on modélise l'ionosphère localement comme un empilement de lames à faces parallèles, l'indice étant constant dans chaque lame. En raisonnant de manière qualitative sur les lois de Descartes, déterminer l'allure de la trajectoire de l'onde dans le milieu. On distinguera deux cas, suivant que l'onde atteint ou non l'altitude h telle que N(h) = N_m.

Le circuit d'entrée d'un récepteur radio se compose d'une bobine B d'inductance L, d'une résistance R et d'un condensateur variable de capacité C. On appelle N, le nombre de spires de la bobine et S, la surface d'une spire. L'onde électromagnétique polarisée rectilignement comporte un champ magnétique de la forme B⃗ = B_m^(→−)cos(ω_0 t) parallèle à l'axe de la bobine et pratiquement uniforme dans le voisinage de celle-ci. La fréquence de l'onde de pulsation ω_0 (appelée onde porteuse) est f_0 = 1MHz. L'onde est modulée en amplitude de manière que l'amplitude du champ magnétique reproduise les vibrations d'une onde acoustique transmise d'un émetteur vers le récepteur. Ainsi, B_m^(→−) = B_0^(→−)cos(Ωt). La fréquence de l'onde acoustique de pulsation Ω est comprise entre f = f_1 = 50 Hz et f = f_2 = 20kHz.
2.1. Faire un schéma du récepteur ; représenter les tensions aux bornes de l'inductance, de la résistance et du condensateur et le courant qui traverse le circuit. On précisera les conventions adoptées pour chaque dipôle.
2.2. Déterminer la force électromotrice instantanée, e(t), induite dans la bobine en fonction de N, S, B_0, ω_0 et Ω.
2.3. En considérant que Ω≪ω_0, écrire cette force électromotrice sous la forme: e(t) = E_0 cos(Ωt)sin(ω_0 t). Exprimer E_0 en fonction de N, S, B_0, et ω_0.
2.4. Réécrire la force électromotrice en fonction de E_0, ω_0 − Ω et ω_0 + Ω, et de t .
2.5. En déduire quelles sont les plages de pulsations reçues par le circuit. Déterminer numériquement la plage de fréquences reçues par le circuit.

Dans la suite, la pulsation de résonance du circuit RLC est la pulsation ω_0, pulsation de l'onde porteuse. On dit que le circuit RLC est accordé sur l'onde porteuse.

On appelle I_0 l'amplitude de l'intensité du courant dans le circuit, en régime sinusoïdal forcé à une pulsation ω quelconque, et I_(0M) la valeur maximale de cette amplitude, atteinte à la résonance (l'amplitude E_0^′ de la fém excitatrice étant donnée).
Pour une bonne reproduction de l'onde acoustique représentée par le courant dans le circuit, on souhaite que l'amplitude I_0 dans la plage de fréquences déteminée à la question 2.5 soit supérieure ou égale à (I_(0M))/(√2) (définition de la bande passante à -3 dB ).
2.6. Déterminer I_0, pour une fréquence f quelconque en fonction de E_0^′, R, L, C et ω.
2.7. Déterminer I_(0M) en fonction de E_0^′ et R. Ecrire la relation entre ω_0, pulsation de résonance, L et C.
2.8. En déduire le rapport des amplitudes (I_O)/(I_(OM)) en fonction de R, L, C et ω.
2.9. En déduire le rapport (I_o)/(I_(oM)) en fonction de Q_0 = (Lω_0)/R, facteur de qualité (ou "coefficient de surtension de la bobine"), de ω/(ω_0) et (ω_0)/ω.
2.10. On pose ω/(ω_0) = 1 + ε avec ε petit devant 1 (on s'intéresse à une fine bande de fréquences autour de la résonance). Déterminer le rapport (I_o)/(I_(oM)) en fonction de Q_0 et ε.
2.11. A partir de la condition de bande passante à -3 dB et du rapport (I_o)/(I_(oM)) précédent, déduire une inégalité à laquelle Q_0 et ε doivent satisfaire.
2.12. Calculer la valeur extrémale du coefficient de surtension, sachant que la fréquence de l'onde acoustique de pulsation Ω est comprise entre f = f_1 = 50 Hz et f = f_2 = 20kHz. Préciser s'il s'agit d'une valeur maximale ou minimale.

Le récepteur reçoit simultanément les ondes de deux émetteurs situés dans la même direction par rapport au récepteur et produisant dans la bobine B des forces électromotrices d'amplitudes égales. L'une est de pulsation ω_0 et l'autre de pulsation ω_0^′. Le circuit reste accordé sur ω_0. Les amplitudes des intensités correspondant à ces deux pulsations sont notées I_0 et I_0^′. Pour séparer ces deux ondes, il faut que le rapport (I_0^′)/(I_0) soit le plus petit possible.
2.13. En déduire la condition sur le coefficient de qualité de la bobine.
2.14. Cette exigence de sélectivité est-elle compatible ou contradictoire avec la condition de bande passante de la question 2.12 ?
2.15. En déduire la valeur numérique qu'on choisira pour le coefficient de qualité du circuit RLC 。

On souhaite déterminer l'écart minimal entre les fréquences f_0 et f^′_0 des deux émetteurs pour que le rapport (I_0^′)/(I_0) soit inférieur à 1/(10).

Dans les calculs qui suivent, on remplacera le facteur de qualité Q par sa valeur, trouvée à la question 2.15.
2.16. Ecrire l'inégalité résultant de (I_0^′)/(I_0) < 1/(10) avec x = ω/(ω_0) comme seule variable.
2.17. En déduire les deux inéquations du second degré que doit satisfaire x.
2.18. Résoudre les inégalités précédentes et en déduire les écarts minima entre f_0 et f_0^′ selon que f^′_0 est inférieure ou supérieure à f_0. Application numérique.

On considère que le circuit de réception génère un signal de la forme e_1(t) = E_0 cos(Ωt)sin(ω_0 t). ω_0 est la pulsation d'une onde porteuse de fréquence f_0 = 1MHz et Ω est la pulsation d'une onde acoustique de fréquence comprise entre 50 Hz et 20 kHz .
3.1. On utilise un circuit multiplieur délivrant u(t) = He_1(t)e_0(t) avec e_0(t) = E_1 sin(ω_0 t), H étant une constante positive. Déterminer l'expression de u(t) et la mettre sous forme de somme de signaux sinusoïdaux.
3.2. Comment peut-on ne conserver que l'information relative à l'onde acoustique de pulsation Ω ? Proposer un exemple simple de schéma de filtre actif adapté, en précisant les valeurs numériques des éléments.

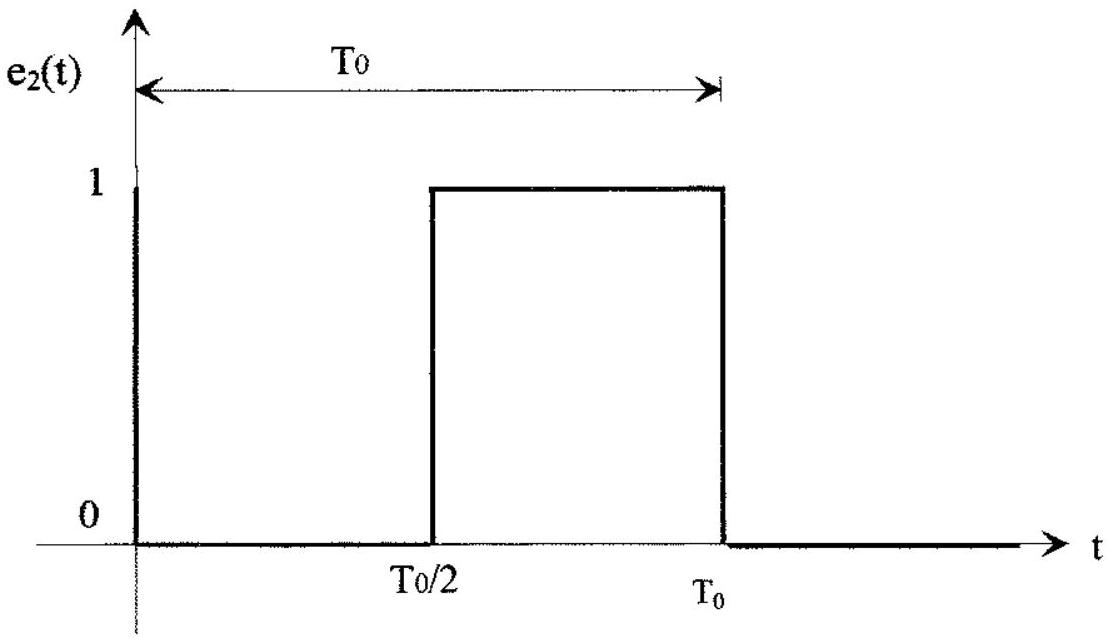

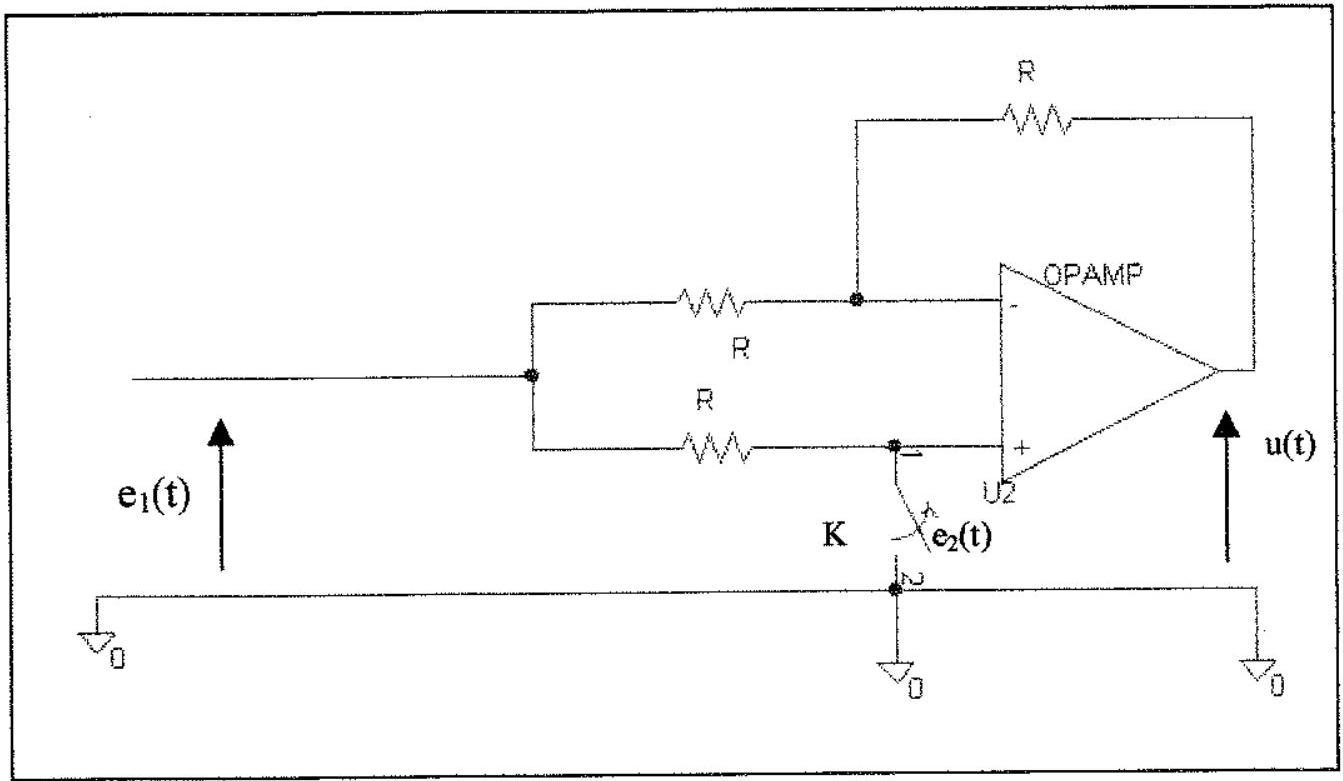

On considère le montage donné en figure 2, dans lequel l'amplificateur opérationnel, supposé idéal, fonctionne en régime linéaire. K est un interrupteur commandé par le signal e_2(t) dont le chronogramme est donné en figure 3. Quand e_2(t) = 1, l'interrupteur K est fermé et quand e_2(t) = 0, l'interrupteur K est ouvert.

3.3. Déterminer et représenter le chronogramme du gain G(t) = (u(t))/(e_1(t)).

Le gain G(t), étant périodique, peut être décomposé en série de Fourier sous la forme G(t) = (a_0)/2 + ∑_(n = 1)^∞[a_n cos(nω_0 t) + b_n sin(nω_0 t)].
3.4. Expliquer en quoi le montage précédent peut être utilisé comme multiplieur de la question 3.1 , moyennant l'adjonction d'une fonction à préciser.
