Présentation du sujet

Physique B, banque PT 2013 : transmission optique par fibre et multiplexage
Afficher ou masquer la section

Le sujet étudie une ligne de transmission optique par fibre. La première partie étudie la propagation guidée de la lumière dans une fibre à saut d'indice, en optique géométrique puis par les modes de l'onde électromagnétique. La deuxième partie étudie les phénomènes limitant le débit : absorption, dispersion intermodale et chromatique. La troisième étudie l'émission par un modulateur de Mach-Zehnder et la réception par une photodiode. La quatrième étudie le multiplexage en longueur d'onde par un réseau de diffraction.

  1. 1Partie I : propagation guidée de la lumièreOn étudie la réflexion totale dans une fibre à saut d'indice en optique géométrique, puis les modes de propagation de l'onde électromagnétique guidée dans le cœur de la fibre.
  2. 2Partie II : absorption et dispersionOn étudie l'atténuation du signal par la loi de Beer-Lambert, la dispersion intermodale liée aux différents rayons, et la dispersion chromatique liée à la dépendance de l'indice avec la longueur d'onde.
  3. 3Partie III : émission et réceptionOn étudie la modulation du signal par un interféromètre de Mach-Zehnder puis sa réception par une photodiode et un montage transimpédance à amplificateur opérationnel.
  4. 4Partie IV : multiplexage et démultiplexageOn étudie la diffraction par un réseau de miroirs inclinés pour séparer les différentes longueurs d'onde transmises simultanément dans la fibre.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

Épreuve de Physique B

Durée : 4 h

AVERTISSEMENT

L'utilisation des calculatrices n'est pas autorisée.
Si , au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
La présentation, la lisibilité, l'orthographe, la qualité de la rédaction, la clarté et la précision des raisonnements entreront pour une part importante dans l'appréciation des copies. En particulier, les résultats non justifiés ne seront pas pris en compte. Les candidats sont invités à encadrer les résultats de leurs calculs.
Le sujet comporte 13 pages.

Transmission optique

Les signaux optiques peuvent être utilisés pour transporter une grande quantité d'information sur d'importantes distances. Nous nous intéresserons ici à quelques caractéristiques d'une ligne de transmission optique, dont le synoptique est représenté ci-dessous (figure 1).

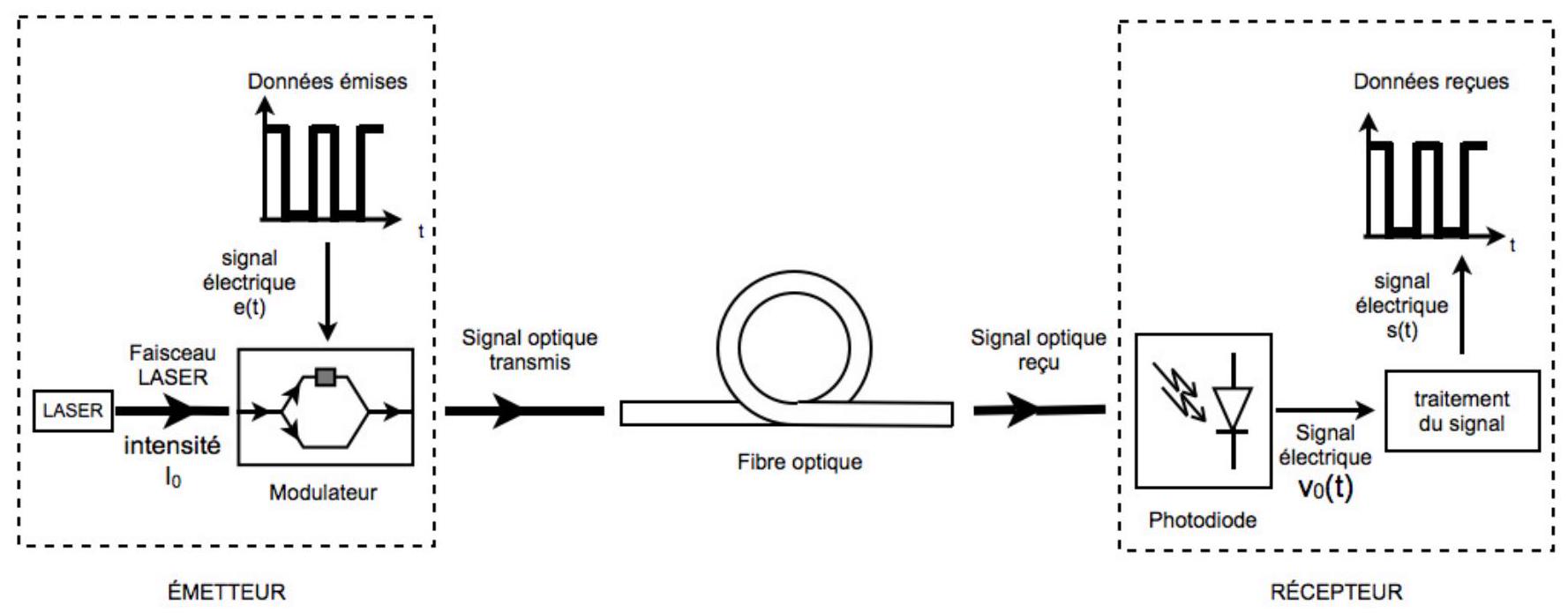

Figure 1 - Synoptique d'une ligne de transmission optique
Les deux premières parties traitent de la propagation guidée dans une fibre optique et des problèmes associés qui altèrent la qualité de la transmission et qui limitent le débit. Dans une troisième partie, nous nous intéresserons aux modules d'émission et de réception. Enfin, dans la quatrième partie, nous présenterons la technique de multiplexage fréquentielle qui permet de faire transiter dans une même fibre plusieurs informations simultanément.
Les 4 parties peuvent être traitées de façon largement indépendante.

I. Propagation guidée de la lumière

A. Lois de Descartes

On considère un dioptre plan séparant 2 milieux transparents et homogènes : le milieu (1) d'indice n_1 et le milieu (2) d'indice n_2. De la lumière se propage du milieu (1) vers le milieu (2). On isole un rayon frappant le dioptre en I, et formant un angle i_1 avec (N), normale au dioptre en I. On observe l'existence d'un rayon réfléchi dans le milieu (1) formant un angle i^′ avec ( N ) et éventuellement d'un rayon réfracté formant un angle i_2 avec ( N ). Les angles sont non orientés.

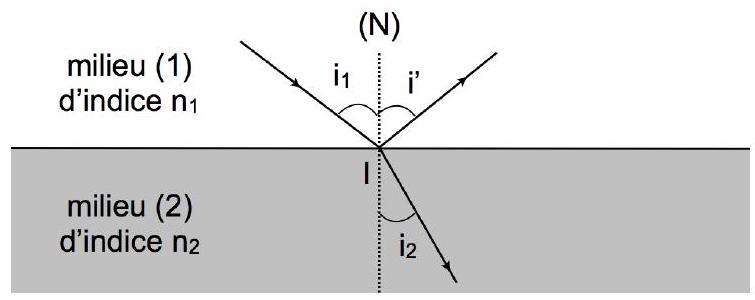

Figure 2 - Lois de Descartes
I.A. 1 À quelle condition peut-on considérer que la lumière est constituée de rayons lumineux indépendants?
I.A. 2 Énoncer les lois de Descartes relatives à la réfraction et à la réflexion.
I.A. 3 Décrire le phénomène de réflexion totale : on précisera notamment la condition sur les indices et la condition sur l'angle i_1.

B. Fibre optique à saut d'indice

Une fibre optique est un fin cylindre de verre, capable de guider la lumière sur de longues distances. Un rayon lumineux rentrant à une extrémité de la fibre reste piégé à l'intérieur par réflexion totale interne.
Une fibre optique à saut d'indice est constitué d'un cœur cylindrique d'indice n_1 d'un diamètre d'environ 50μ m, entouré par une gaine d'indice n_2 < n_1.

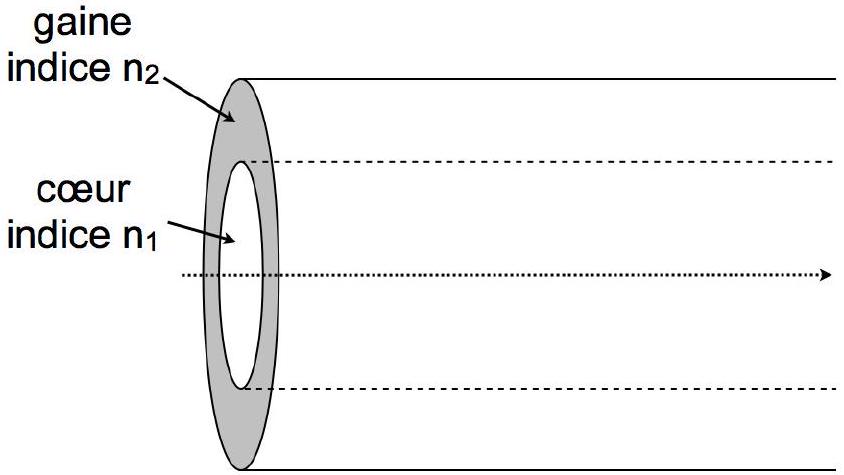

Figure 3 - Fibre à saut d'indice

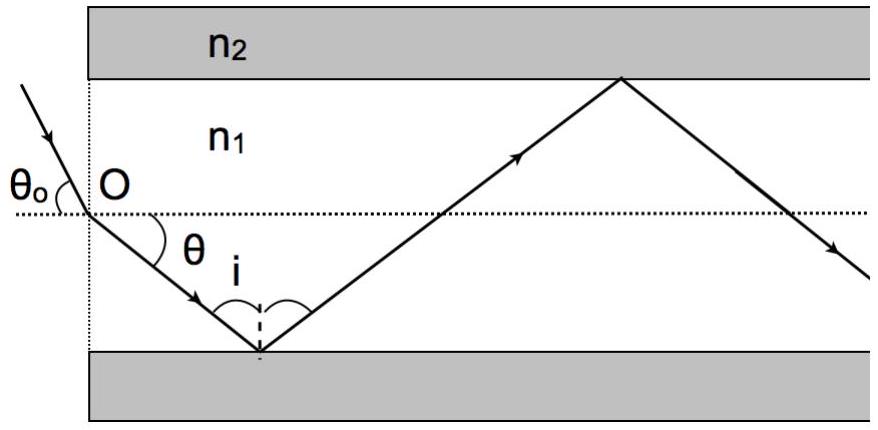

Figure 4 - Coupe dans le plan méridien d'une fibre à saut d'indice
I.B. 1 Montrer que tout rayon situé dans un plan contenant l'axe de la fibre et formant dans la fibre un angle θ avec l'axe peut se propager dans le cœur en restant dans ce plan si θ < θ_c, avec θ_c = Arccos((n_2)/(n_1)).
I.B. 2 Que risque-t-il de se passer si on courbe trop la fibre ? On pourra illustrer au moyen d'un schéma.
I.B. 3 On définit l'ouverture numérique ON de la fibre par ON = n_1 sin(θ_c).
I.B.3.a Montrer que ON = √(n_1^2 − n_2^2).
I.B.3.b On pose n_1 = n_2 + δn : δn est petit. Établir une expression approchée de ON à l'ordre le plus bas non nul.
I.B.3.c Évaluer ON pour n_1 = 1, 53 et n_2 = 1, 50 avec 1 chiffre significatif.
I.B.3.d On considère que l'indice de l'air à l'extérieur de la fibre est égal à 1. Soit O le point de l'axe de la fibre situé sur le dioptre air-cœur. On note θ_0 l'angle d'incidence du rayon lumineux entrant dans la fibre en O (cf. figure 4). À quelle condition sur θ_0 le rayon se propage-t-il dans la fibre?

C. Modes de propagation

Le but de cette partie est de montrer que, dans une fibre optique, la lumière peut se propager le long d'un nombre fini de rayons. Pour cela, nous considérerons la lumière comme une onde électromagnétique décrite par un champ électrique E⃗ et un champ magnétique B⃗.
Données et rappels :
  • ε_0 : permittivité diélectrique du vide;
  • μ_0 : perméabilité magnétique du vide;
  • Pour un champ de vecteur A⃗ quelconque,
rot(rot(A⃗)) = grad(div(A⃗)) − Δ(A⃗)
I.C. 1 Donner les équations de Maxwell dans le vide.
I.C. 2 Établir l'équation de propagation de E⃗ dans le vide et la mettre sous la forme
ΔE⃗ − 1/(c^2)(∂^2 E⃗)/(∂t^2) = 0
On exprimera c en fonction de ε_0 et μ_0 et on rappellera sa signification.
I.C. 3 Justifier qu'il faut remplacer c par c/n dans cette équation pour décrire la propagation dans un milieu transparent d'indice n.
On veut étudier la propagation d'un champ électrique E⃗ dans la fibre. Pour simplifier, le "cœur" sera décrit par une couche plane d'indice n_1, comprise entre les cotes x = − a et x = + a. Pour |x| > a, le milieu a un indice n_2 (cf. figure 5). Pour chaque région ( |x| < a ou |x| > a ), on cherche E⃗ sous la forme :
E⃗ = E(x) ⋅ cos(ω ⋅ t − k ⋅ z)e⃗_y avec ω et k positifs.
On pose ω/c = k_0 et λ_0 = (2π)/(k_0).
On utilisera la représentation complexe : on pose E⃗_– = E(x) ⋅ e^(j(ω ⋅ t − k ⋅ z))e⃗_y.

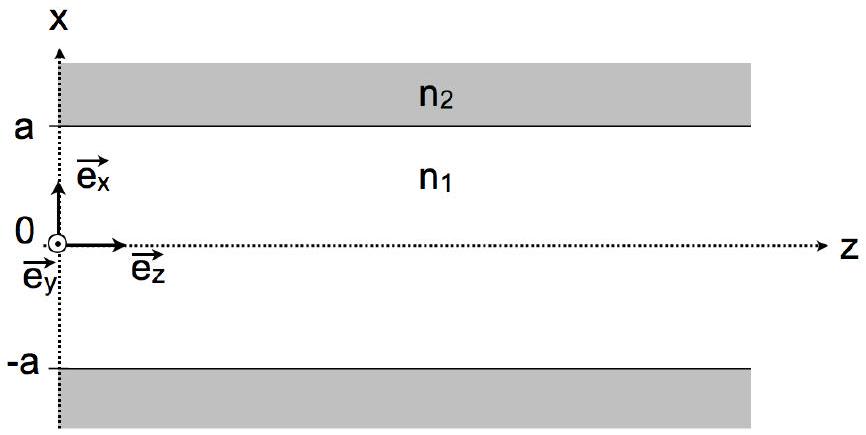

Figure 5 - Modélisation du cœur par une couche plane
I.C. 4 On cherche B⃗_– sous la forme B⃗_– = B⃗_–_m e^(j(ωt − kz)). Exprimer B⃗_–_m en fonction de E(x), k, ω, (dE(x))/(dx) et des vecteurs de base.
I.C. 5 Justifier que E(x) et (dE(x))/(dx) sont continues en x = ± a.
I.C. 6 On s'intéresse à la propagation dans la "gaine" : |x| > a.
I.C.6.a Écrire l'équation de propagation vérifiée par E⃗ dans ce milieu en tenant compte de la question I.C.3.
I.C.6.b En déduire l'équation différentielle vérifiée par E(x) pour |x| > a.
I.C.6.c Discuter la nature des solutions selon le signe de n_2.k_0 − k. En déduire la condition pour que la propagation soit guidée dans le cœur. On considère cette condition vérifiée dans la suite.
I.C.6.d On pose :
δ = 1/(√(k^2 − n_2^2 k_0^2))
Écrire la solution E(x) sous la forme d'une combinaison linéaire de fonctions exponentielles, en fonction de δ et de constantes d'intégration qu'on ne cherchera pas à déterminer pour l'instant; on distinguera les cas x > a et x < − a.
I.C. 7 On s'intéresse à la propagation dans le "cœur" : |x| < a.
I.C.7.a Écrire l'équation de propagation vérifiée par E⃗ dans ce milieu.
I.C.7.b En déduire l'équation différentielle vérifiée par E(x) pour |x| < a.
I.C.7.c À quelle condition sur n_1 a-t-on E(x) fonction sinusoïdale de x ? On considère cette condition vérifiée dans la suite.
I.C.7.d On pose :
η = √(n_1^2 k_0^2 − k^2)
Exprimer E(x) en fonction de η et de constantes d'intégration qu'on ne cherchera pas à déterminer pour l'instant.
On choisit de ne s'intéresser qu'aux solutions paires, ie telles que E(x) = E(− x)∀x.
I.C. 8 Pour |x| < a, donner l'expression de E(x) en notant E_m son amplitude. Pour |x| > a, justifier que dans chacun des cas, le coefficient d'une des exponentielles est nécessairement nul.
I.C. 9 Représenter l'allure de E(x) en considérant 2a = 3.(2π)/η pour fixer les idées.
I.C. 10 En utilisant les relations de continuité, établir la relation
tan(ηa) = √((k_0^2 ⋅ ON^2)/(η^2) − 1) avec ON = √(n_1^2 − n_2^2)
I.C. 11 Expliquer comment déterminer graphiquement les solutions de cette équation d'inconnue η. Ces solutions sont appelées "modes".
I.C. 12 Exprimer le nombre N total de modes en fonction de ON, λ_0 et a.
I.C. 13 Évaluer N pour λ_0 = 1μ m, ON = 0, 3 et a = 25μ m.
I.C. 14 On admet que chaque mode correspond à un rayon d'inclinaison donnée. Exprimer la valeur maximale de a permettant d'avoir une propagation le long d'un seul rayon. L' évaluer numériquement avec 2 chiffres significatifs pour λ_0 = 1μ m et ON = 0, 3.

II. Absorption et dispersion

Le but de cette partie est de mettre en évidence les problèmes qui limitent le débit et la distance sur laquelle on peut transporter l'information.

A. Absorption

Pendant longtemps, les pertes ont été un problème majeur de la transmission le long des fibres optiques. Au début, la puissance injectée à l'entrée de la fibre était divisée par 1000 après 1 km de parcours ! Aujourd'hui, elles présentent des pertes bien moindres que les autres câbles. De plus, il est possible de placer à espace régulier le long de la fibre des amplificateurs de signal.
On définit le coefficient d'atténuation A (en dB/km ) par :
A = 10 ⋅ log((P_e)/(P_s^′))
avec:
  • "log" désignant le logarithme décimal;
  • P_e : puissance optique du signal en entrée de la fibre;
  • P_s^′ : puissance optique du signal récupéré au bout de 1 km de fibre.
    A dépend de la longueur d'onde λ.
    II.A. 1A présente un minimum pour une longueur d'onde λ_0 = 1, 6μ m.
    II.A.1.a À quelle partie du spectre électromagnétique appartient λ_0 ?
    II.A.1.b Quel phénomène est souvent responsable de l'absorption dans cette partie du spectre?
On considère un tronçon de fibre d'axe ( Oz ) compris entre les cotes z = 0 et z = L. On note P(z) la puissance du signal récupéré en z. L' évolution de P(z) vérifie la loi de Beer-Lambert:
(dP)/(dz) = − αP(z)
avec α une constante positive.
II.A. 2 Établir l'expression de la puissance P_s récupérée à la sortie de la fibre de longueur L en fonction de P_e, α et L.
II.A. 3 Exprimer les pertes relatives (ΔP)/P = (P_e − P_s)/(P_e) en fonction de α et L.
II.A. 4 Pour λ_0 = 1, 6μ m, A = 0, 2 dB/km. Déterminer avec 2 chiffres significatifs la valeur numérique de α pour cette longueur d'onde. On donne ln(10) = 2, 3.
II.A. 5 Exprimer (ΔP)/P pour L = 10 m et pour L = 1 km (on pourra faire un DL); commenter.

B. Dispersion intermodale

Une fibre optique multimode transporte la lumière le long de plusieurs rayons. Les rayons lumineux d'inclinaisons différentes n'ont pas le même chemin à parcourir dans la fibre, donc leur temps de parcours est variable. Il en résulte un étalement temporel du signal : ce phénomène est la dispersion intermodale.
II.B. 1 Soit Δt_m la différence de temps de parcours entre deux rayons lumineux se propageant dans une fibre optique (cœur d'indice n_1, gaine d'indice n_2 ) de longueur L, l'un sur l'axe de la fibre et l'autre incliné de θ_c = Arccos((n_2)/(n_1)) par rapport à celui-ci (cf. figure 4). Exprimer la longueur parcourue par le rayon non parallèle à l'axe en fonction de L et θ_c. En déduire Δt_m en fonction de n_1, n_2, L et c.
Une série d'impulsions lumineuses ultra-courtes est envoyée dans la fibre. On note T l'intervalle de temps séparant 2 impulsions successives.

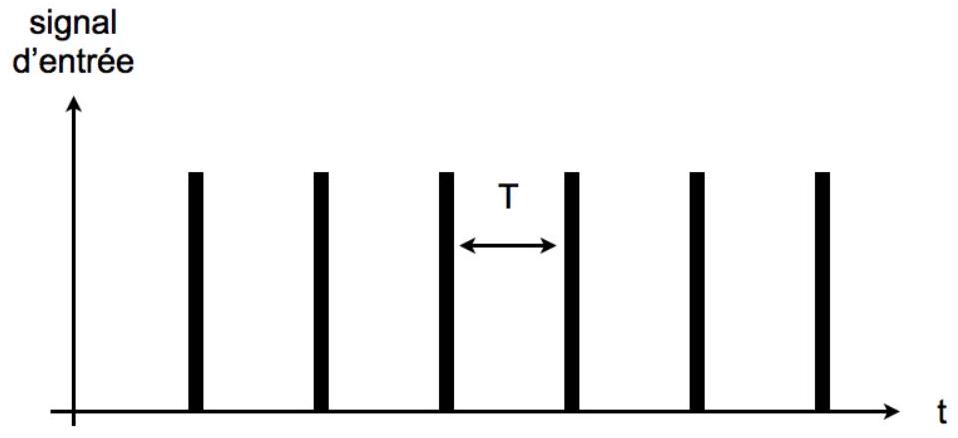

Figure 6 - Signal d'entrée
II.B. 2 Représenter l'allure du signal récupéré à la sortie de la fibre dans le cas où Δt_m < T et dans le cas où Δt_m > T. Commenter.
II.B. 3 On note BP_m la bande-passante de la fibre associée à la dispersion intermodale : BP_m représente la fréquence maximale des signaux pouvant transiter dans la fibre. Exprimer BP_m en fonction de n_1, n_2, L, et c.
II.B. 4 On considère n_1 = 1, 53 et n_2 = 1, 50. Évaluer numériquement BP_m avec 1 chiffre significatif pour L = 10 m et pour L = 1 km (on prendra c = 3.10^8 m.s^(− 1) ). Commenter. Proposer une solution s'inspirant de la question I.C.14.
II.B. 5 Pour limiter la dispersion intermodale, on peut aussi utiliser une fibre à gradient d'indice : c'est une fibre dont l'indice n_1 du cœur dépend de la distance r à l'axe. Quel doit être le sens de variation de n_1(r) ? Représenter qualitativement la trajectoire d'un rayon arrivant dans la fibre en formant un angle θ avec l'axe.

C. Dispersion chromatique

II.C. 1 La lumière utilisée, même si elle est issue d'un L.A.S.E.R., n'est pas parfaitement monochromatique. Or l'indice n_1 du cœur dépend de la longueur d'onde. Expliquer en quoi cela limite le débit d'informations transitant dans la fibre.
II.C. 2 Considérons dans un premier temps que le signal contient 2 longueurs d'onde. On s'intéresse à la superposition de 2 ondes planes progressives harmoniques (OPPH), de même amplitude S_0, de pulsations ω et ω + δω :
s_1(z, t) = S_0 cos(ωt − k.z) et s_2(z, t) = S_0 cos((ω + δω)t − (k + δk)z)
k (respectivement k + δk ) étant lié à ω (respectivement ω + δω ) par une relation qu'on ne cherchera pas à établir ici. On suppose δω et δk positifs et on considère δω≪ω et δk≪k.
II.C.2.a Établir l'expression de l'onde résultante s(z, t) = s_1(z, t) + s_2(z, t). On la mettra sous la forme d'un produit.
II.C.2.b Commenter l'expression de s(z, t) : on justifiera que s(z, t) est le produit d'une fonction aux variations spatiales et temporelles lentes, l'enveloppe, avec une fonction aux variations spatiales et temporelles rapides.
II.C.2.c Représenter l'allure de s(z, t = 0) en fonction de z.
II.C.2.d On admet que l'information est transportée par l'enveloppe. Quel est le temps τ_g mis par l'information pour parcourir l'unité de longueur?
Dans le cas où le spectre contient une infinité de longueurs d'onde, on caractérise la dépendance du temps de propagation de l'information τ_g par unité de longueur par rapport à la longueur d'onde par la dispersion D(λ) définie par D(λ) = (dτ_g)/(dλ).
II.C. 3 On se place à λ_m = 1, 5μ m. Pour cette longueur d'onde, D est de l'ordre de 10ps.nm^(− 1).km^(− 1). On note Δt_c la différence maximale de temps de parcours entre les différents composantes monochromatiques. Sachant qu'on arrive à réduire la largeur spectrale Δλ en sortie du L.A.S.E.R. de façon à avoir Δλ = 1 nm, donner l'ordre de grandeur de Δt_c pour L = 1 km. En déduire l'ordre de grandeur de la bande passante BP_c de la fibre associée à la dispersion chromatique pour L = 1 km. Commenter.

III. Émission / Réception

A. Émission

Pour transporter l'information, on utilise comme support la lumière issue d'un L.A.S.E.R. que l'on fait passer dans un modulateur : l'intensité lumineuse en sortie du modulateur varie au cours du temps en fonction du signal à transmettre.
Le modulateur étudié ici est un interféromètre de Mach-Zenhder.

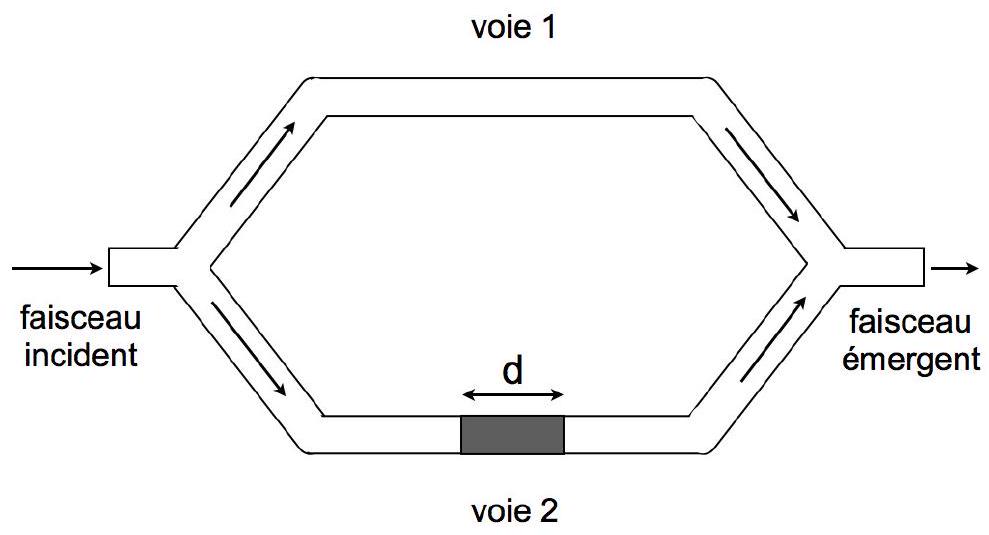

Figure 7 - Modulateur : interféromètre de Mach-Zenhder
On considère que le L.A.S.E.R délivre une onde plane monochromatique de pulsation ω, de longueur d'onde dans le vide λ. Le faisceau incident est séparé en 2 faisceaux de même intensité : l'un se propage dans une fibre homogène d'indice n_1 (voie 1), l'autre se propage dans une fibre identique mais on intercale sur son trajet un milieu de longueur d dont on peut faire varier l'indice n au moyen d'une tension électrique, image du signal à transmettre (voie 2 ). Les 2 voies ont la même longueur totale.
En sortie, le signal optique récupéré en sortie de la voie 1 s'écrit f_1(t) = g_0 ⋅ cos(ω ⋅ t) et celui récupéré en sortie de la voie 2 s'écrit f_2(t) = g_0 ⋅ cos(ω ⋅ t + φ), g_0 étant une constante.
III.A. 1 Rappeler le théorème de Malus.
III.A. 2 Exprimer φ en fonction de n, n_1, d et λ.
III.A. 3 On définit l'intensité I en sortie du modulateur par I = ⟨(f_1(t) + f_2(t))^2⟩. Établir l'expression de I en fonction de φ et de I_0 = g_0^2.
III.A. 4 On souhaite transmettre des données numériques : l'information est alors codée sous la forme d'une succession d'impulsions. Pour cela, on doit être en mesure de réaliser I = 0 et I = 2I_0.
III.A.4.a Exprimer en fonction de λ et d la plus petite différence Δn entre les 2 valeurs de l'indice n permettant de transmettre ce signal.
III.A.4.b Calculer Δn avec 2 chiffres significatifs pour λ = 1, 5μ m et pour d = 5 cm.

B. Réception

Au bout du canal de transmission, l'intensité lumineuse est une image altérée du signal électrique à transmettre e(t). Il faut donc transformer le signal optique de longueur d'onde λ en un signal électrique puis le mettre en forme pour reconstituer le signal initial. On propose ici une étude simplifiée du système de réception.
III.B. 1 La lumière est détectée par une photodiode : c'est un dipôle dont le rôle est de convertir la puissance optique reçue P_s en courant électrique de photodétection i_0.
III.B.1.a Le rendement quantique r est défini par r = (nombre d'électrons collectés)/(nombre de photons incidents). Sachant que l'énergie transportée par un photon vaut (h.c)/λ, avec h la constante de Planck, exprimer le courant de photodétection i_0 en fonction de la charge élémentaire e et de r, P_s, λ, h et c.
III.B.1.b Évaluer i_0 avec 1 chiffre significatif pour P_s = 10 mW, r = 0, 8 et λ = 1, 5μ m. On prendra h = (20)/3 ⋅ 10^(− 34) J.s, e = 5/3 ⋅ 10^(− 19)C et c = 3.10^8 m ⋅ s^(− 1).
On assimile la photodiode à une source idéale de courant délivrant i_0. Pour convertir i_0 en tension, on utilise le montage représenté sur la figure 8.a, constitué d' un amplificateur opérationnel idéal et d'un conducteur ohmique de résistance R_f. Le montage obtenu est un montage transimpédance.

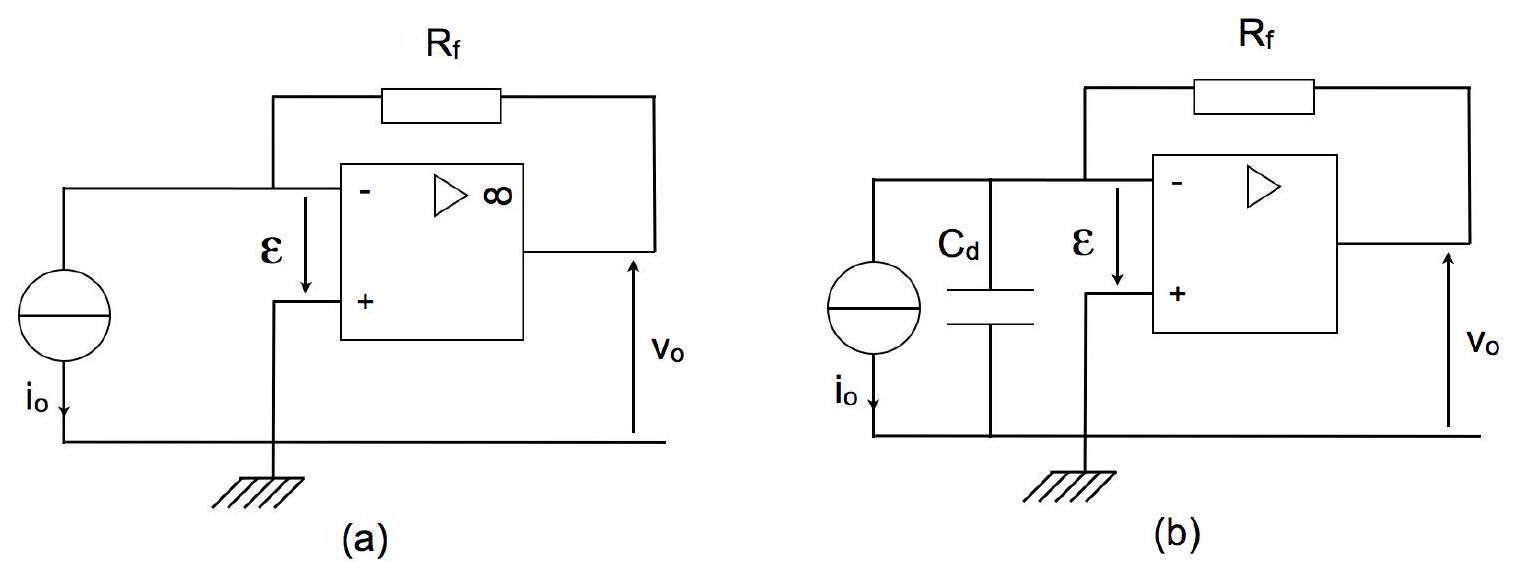

Figure 8 - Montage transimpédance
III.B. 2 Établir la relation entre la tension de sortie V_0 et i_0.
En réalité, la photodiode est assimilable à une source idéale de courant en parallèle avec un condensateur de capacité C_d (cf. figure 8.b). Par ailleurs, on tient compte du gain G limité de l'AO : V_0 = G. ε. On se place en régime sinusoïdal forcé à la pulsation Ω et considère G≫1.
III.B. 3 Exprimer (v_0)/(i_0) en fonction de R_f, G, C_d et Ω.
III.B. 4 Quelle est la pulsation de coupure Ω_c du montage?
III.B. 5G = 10^5 et C_d = 10pF; la tension de saturation V_(sat) de l'amplificateur opérationnel vaut 15 V et la valeur maximale de i_0 est 0, 01 A. On souhaite être en mesure de récupérer des signaux de fréquence allant jusqu'à 100 MHz . Proposer une valeur pertinente pour R_f.
III.B. 6 Le signal e(t) à transmettre est numérique mais le signal v_0(t) est déformé (cf. figure 9.a) : il faut donc le mettre en forme. Pour cela, on utilise le montage ci-dessous (cf. figure 9.b). L'amplificateur opérationnel est idéal et on note V_(sat) sa tension de saturation. V_(ref) est une tension constante.

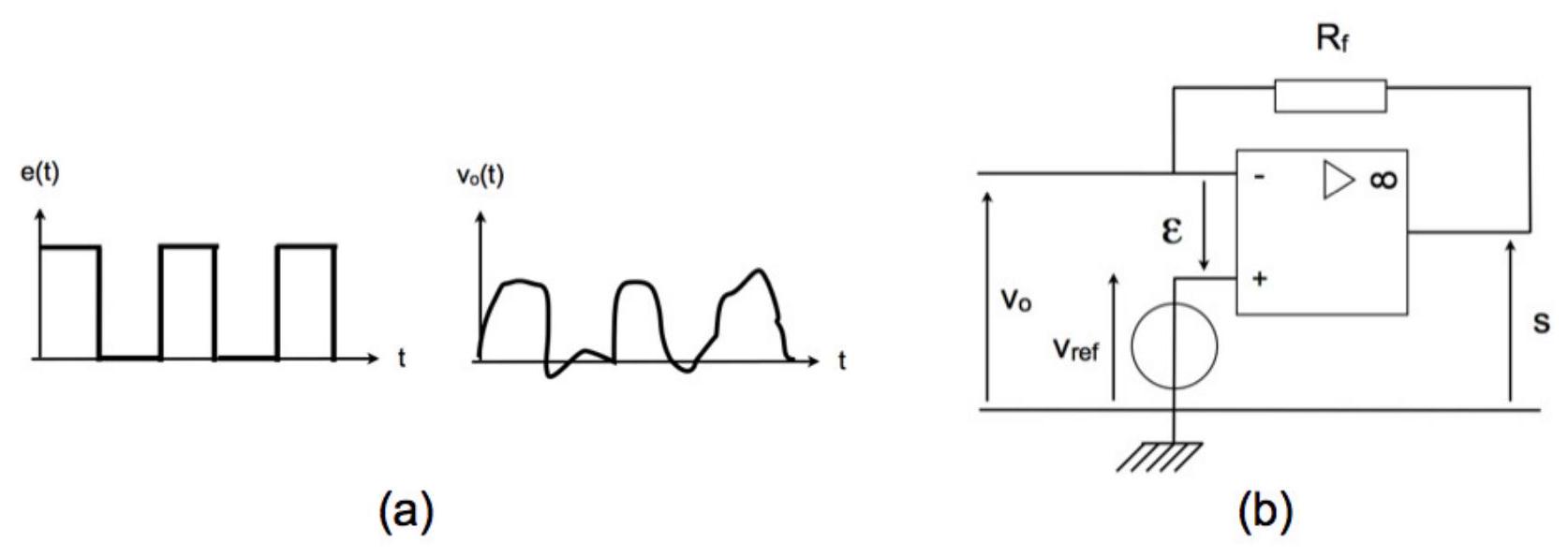

Figure 9 - Mise en forme du signal
III.B.6.a Expliquer le fonctionnement du dispositif.
III.B.6.b Que risque-t-il de se passer si le signal est trop bruité?

IV. Multiplexage / Démultiplexage

Le multiplexage consiste à faire transiter dans une même fibre optique plusieurs signaux adressés à des destinataires différents. Dans le cas du multiplexage en longueur d'onde (WDM, Wave Division Multiplexing), les différents signaux sont transmis par différentes longueurs d'onde et sont envoyés simultanément.

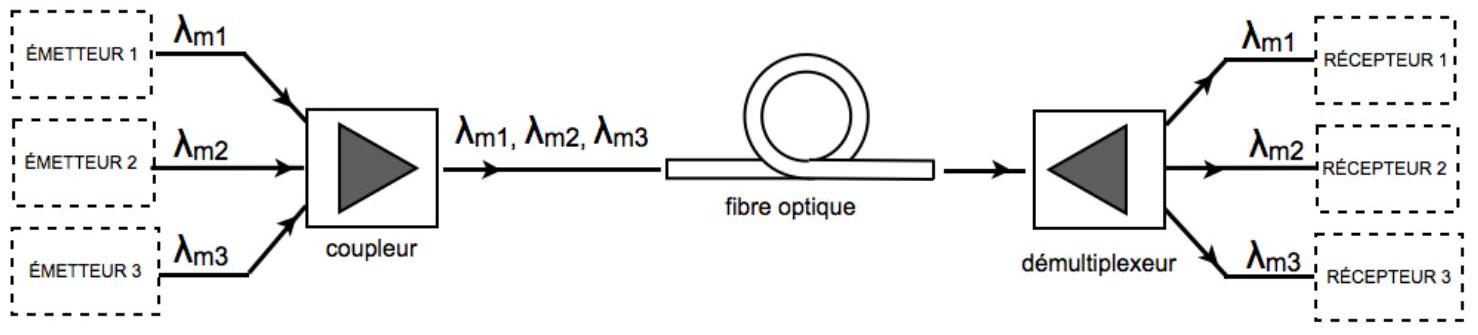

Figure 10 - Principe du multiplexage en longueur d'onde
À la sortie de la fibre, il faut pouvoir séparer les longueurs d'onde afin de faire transiter chaque information vers son destinataire : c'est le démultiplexage. La solution retenue ici est celle du réseau de diffraction.
IV. 1 Rappels de cours :
IV.1.a Rappeler le principe de Huygens-Fresnel.
IV.1.b Quelles sont les conditions expérimentales permettant d'observer la diffraction de Fraunhofer?
On considère un réseau constitué de N miroirs identiques infiniment longs, de largeur l, espacés d'une distance b comme l'indique la figure ci-dessous. Chaque miroir est incliné d'un angle α par rapport au plan (Oxy).
Ce réseau est éclairé sous incidence normale au plan ( xOy ) par une onde plane.
On s'intéresse à l'intensité diffractée à l'infini dans la direction du plan ( Oxz ) formant un angle i avec les normales aux miroirs.

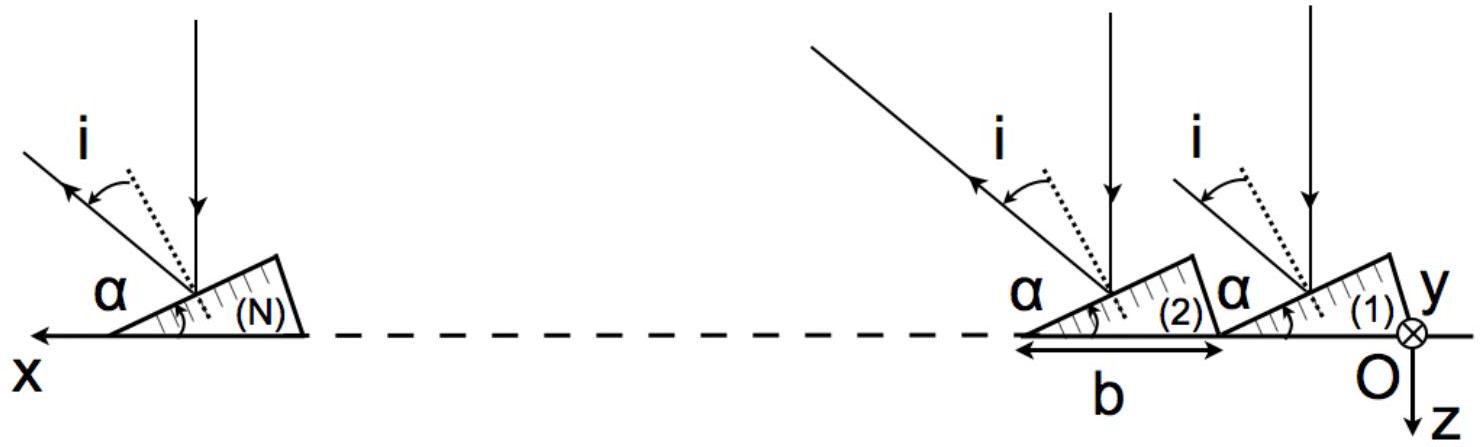

Figure 11 - Réseau de diffraction

On considère dans un premier temps que la largeur des miroirs est très petite.

On note I_r l'intensité diffractée à l'infini sous cette hypothèse. La lumière est monochromatique de longueur d'onde λ.
IV. 2 Exprimer le déphasage φ du rayon ayant frappé le centre du k-ième miroir par rapport à celui ayant frappé le centre du ( k + 1 )-ième miroir en fonction de b, i, α et λ (cf. figure 11).
IV. 3 En déduire que les directions dans lesquels on récupère les maxima d'intensité sont donnés par la relation:
b.sin(α + i) = p.λ avec p un entier.
Le réseau est maintenant éclairé avec une lumière polychromatique : les directions des maxima d'intensité dépendant de λ, le réseau disperse la lumière et on obtient un spectre.
IV. 4 Exprimer (di)/(dλ) à i et p ≠ 0 fixés. Comment choisir l'ordre p pour avoir la dispersion la plus grande possible?
IV. 5 L'onde incidente contient 3 longueurs d'onde proches : λ_(m1) = 1530 nm, λ_(m2) = 1545 nm et λ_(m3) = 1560 nm . Par ailleurs, N est supposé suffisamment grand pour que l'on puisse considérer qu'il n'y a quasiment pas de lumière récupérée en dehors des directions déterminées précédemment.
IV.5.a Représenter l'allure du spectre obtenu sur un graphe I_r(i) pour un ordre p > 0 et pour l'ordre p + 1.
IV.5.b À partir de quel ordre p_(min) > 0 y-a-t-il recouvrement des spectres correspondant aux ordres p et p + 1 ? Faire l'application numérique.

On tient maintenant compte de la largeur l non nulle des miroirs.

Pour comprendre l'effet que cela a sur la figure de diffraction, on revient à une onde monochromatique de longueur d'onde λ.
IV. 6 Considérons un seul miroir.

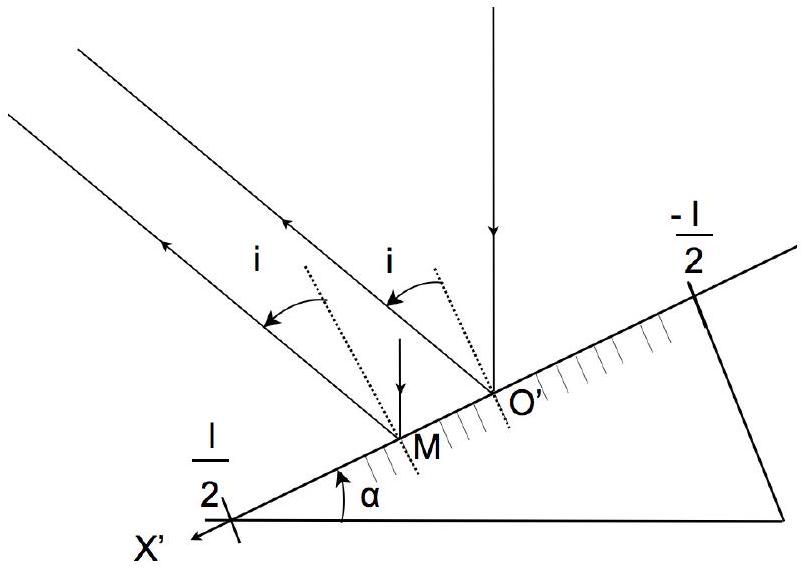

Figure 12 - Diffraction par un seul miroir
IV.6.a Montrer que l'intensité I_M diffractée dans la direction i peut s'écrire, à une constante multiplicative près :
I_M = sinc^2((π ⋅ l)/λ(sin(i) − sin(α)))
IV.6.b Dans quelle direction i a-t-on le maximum de I_M ? Commenter.
IV.6.c Représenter l'allure de I_M en fonction de sin(i).
On admet que l'intensité I_s diffractée par les N miroirs du réseau peut s'écrire : I_s = I_r ⋅ I_M
IV. 7 Montrer que l'ordre p coïncide avec le maximum de I_M si α vérifie p.λ = b.sin(2α). Expliquer l'intérêt d'avoir un réseau de miroirs inclinés.
On suppose cette condition vérifiée. De plus, on considère que i et α sont petits.
IV. 8 On cherche à isoler l'ordre p le plus élevé possible.
IV.8.a Quelle est la largeur angulaire de la tâche de diffraction?
IV.8.b En déduire que pour que l'ordre p + 1 coïncide avec une annulation de I_M, ont doit avoir l ≃ b.
On considère à nouveau l'onde incidente polychromatique contenant les 3 longueurs d'onde λ_(m1), λ_(m2) et λ_(m3). On prend b = 6μ m et α = 0, 25rad.
IV. 9 Calculer l'ordre p_0 isolé. Y-a-t-il recouvrement des spectres?
IV. 10 En s'aidant de la question IV.5, vérifier que le spectre d'ordre p_0 est visible dans son intégralité.
IV. 11 Pourquoi utilise-t-on un réseau par réflexion plutôt qu'un réseau par transmission?

Questions fréquentes

4 questions
Sur quels chapitres porte ce sujet de physique B banque PT 2013 ?
Afficher ou masquer la section

Sur quels chapitres porte ce sujet de physique B banque PT 2013 ?

Il porte sur l'optique géométrique et la réflexion totale, la propagation guidée des ondes électromagnétiques, l'électronique avec l'amplificateur opérationnel, et les interférences et la diffraction par un réseau.

Les quatre parties sont-elles indépendantes ?

Oui, l'énoncé précise que les quatre parties peuvent être traitées de façon largement indépendante.

Quelles notions d'électromagnétisme sont mobilisées ?

Les équations de Maxwell dans le vide, l'équation de propagation du champ électrique et l'étude des modes guidés dans une structure en couches planes.

Quel est le rôle du réseau de diffraction dans ce sujet ?

Il permet de séparer, à la sortie de la fibre, les différentes longueurs d'onde utilisées pour transmettre plusieurs signaux simultanément par multiplexage en longueur d'onde.

Pas de description pour le moment
