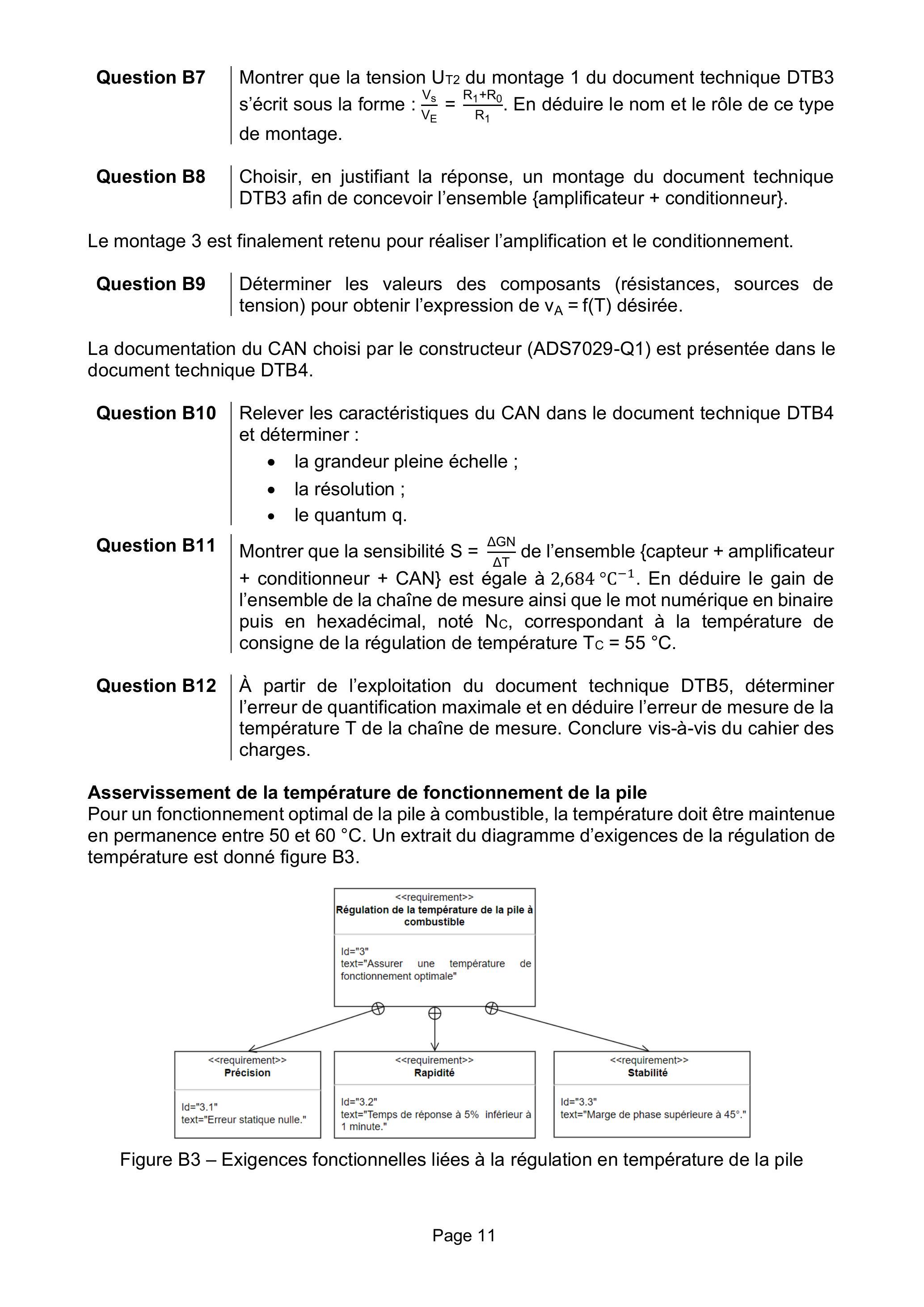

4Étude B : chaîne de mesure de la température de la pileChoix et caractérisation d'un capteur de température résistif, conception d'un conditionneur et d'un amplificateur pour obtenir une tension proportionnelle à la température, puis étude du convertisseur analogique-numérique et de son erreur de quantification.
5Étude B : asservissement numérique de la températureDétermination de la fréquence d'échantillonnage, rôle du filtre anti-repliement et de l'échantillonneur-bloqueur, puis établissement de l'équation de récurrence d'un correcteur numérique et programmation en Python.

Description

Sujet officiel CAPET externe en sciences industrielles de l'ingénieur, session 2026.

Ces sujets peuvent vous intéresser

Pas encore de corrigé pour ce sujet : voici des sujets proches corrigés.

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

CAPET CONCOURS EXTERNE ET CAFEP CORRESPONDANT (BAC + 3)

Section : SCIENCES INDUSTRIELLES DE L'INGÉNIEUR Option : : INGÉNIERIE ÉLECTRIQUE

ADMISSIBILITÉ : ÉPREUVE 2

L'épreuve consiste en une résolution de problème.
L'épreuve vise à apprécier la capacité du candidat, à partir de l'exploitation de ressources et documents techniques, à résoudre un problème technique posé et à établir des éléments de conception préliminaire.

Durée : 4 heures

Calculatrice autorisée selon les modalités de la circulaire du 17 juin 2021 publiée au BOEN du 29 juillet 2021.
L'usage de tout ouvrage de référence, de tout dictionnaire et de tout autre matériel électronique est rigoureusement interdit.

Il appartient au candidat de vérifier qu'il a reçu un sujet complet et correspondant à l'épreuve à laquelle il se présente.

Si vous repérez ce qui vous semble être une erreur d'énoncé, vous devez le signaler très lisiblement sur votre copie, en proposer la correction et poursuivre l'épreuve en conséquence. De même, si cela vous conduit à formuler une ou plusieurs hypothèses, vous devez la (ou les) mentionner explicitement.

NB : Conformément au principe d'anonymat, votre copie ne doit comporter aucun signe distinctif, tel que nom, signature, origine, etc. Si le travail qui vous est demandé consiste notamment en la rédaction d'un projet ou d'une note, vous devrez impérativement vous abstenir de la signer ou de l'identifier.
Le fait de rendre une copie blanche est éliminatoire.

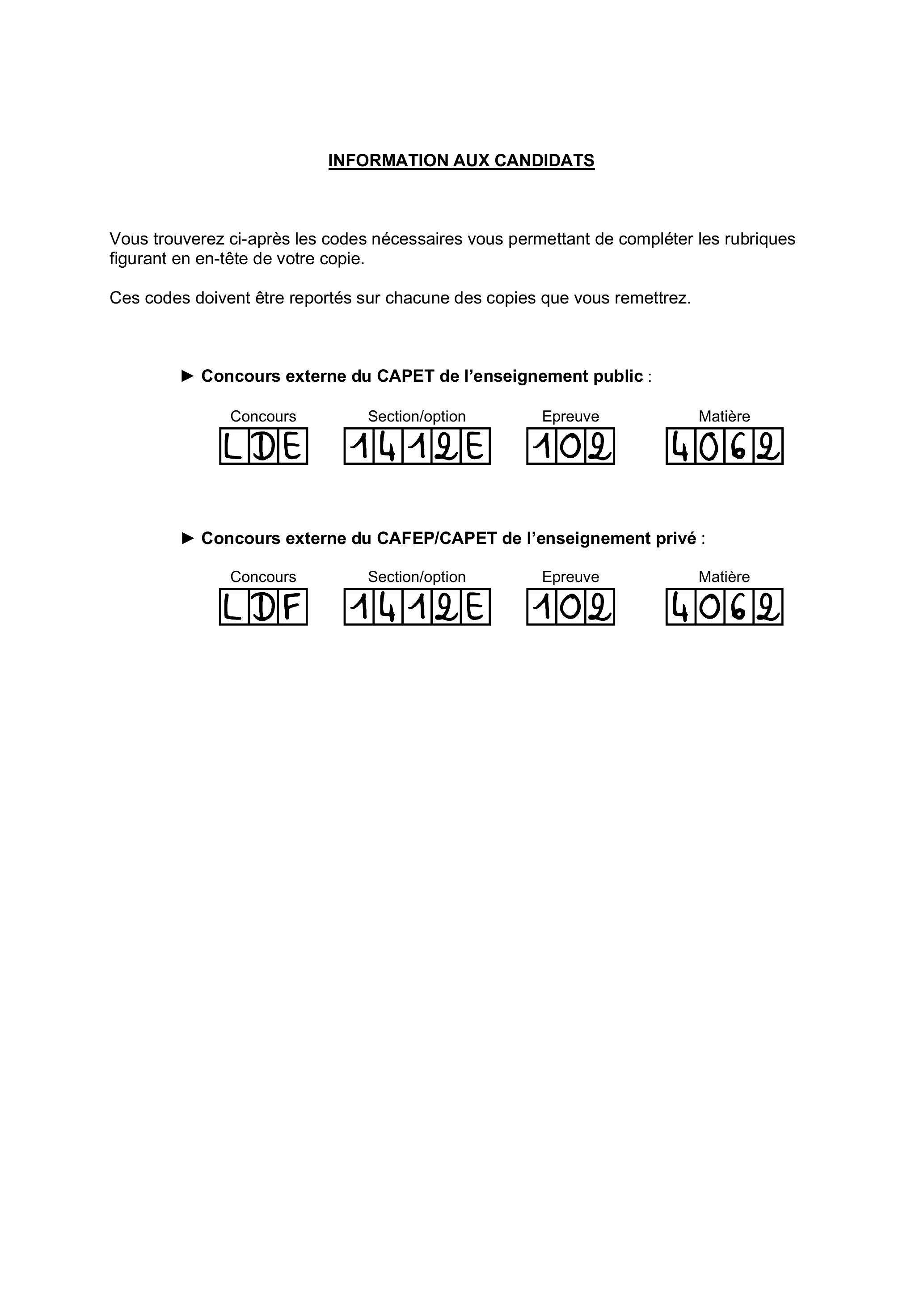

INFORMATION AUX CANDIDATS

Vous trouverez ci-après les codes nécessaires vous permettant de compléter les rubriques figurant en en-tête de votre copie.

Ces codes doivent être reportés sur chacune des copies que vous remettrez.

-Concours externe du CAPET de l'enseignement public :
-Concours externe du CAFEP/CAPET de l'enseignement privé :

Conseils aux candidats

II est demandé aux candidats :

-de rédiger les réponses aux différentes études sur des feuilles de copie séparées et clairement repérées ;
-de numéroter chaque feuille de copie et indiquer le numéro de la question traitée ;
-de rendre tous les documents réponses, même non complétés ;
-d'utiliser exclusivement les notations indiquées dans le sujet lors de la rédaction des réponses ;
-de justifier clairement les réponses ;
-d'encadrer ou souligner les résultats ;
-de présenter lisiblement les applications numériques, sans omettre les unités, après avoir explicité les expressions littérales des calculs ;
-de formuler les hypothèses nécessaires à la résolution des problèmes posés si celles-ci ne sont pas indiquées dans le sujet.

Sommaire

Page
Sommaire
1
Présentation du support
2
ÉTUDE A (à traiter obligatoirement)
3
ÉTUDE B (à traiter obligatoirement)
9
DOCUMENTS TECHNIQUES DE L'ÉTUDE A
14
DOCUMENTS TECHNIQUES DE L'ÉTUDE B
16

Les études A et B sont à traiter obligatoirement par tous les candidats.

Présentation du support

Étude du bus Hycity $^®$

Hycity

^®

est un autobus à hydrogène fabriqué par la société Safra, qui va prendre la suite du Businova

^®

, un véhicule de transport urbain à haut niveau de performances techniques, économiques et écologiques.

Dans cet autobus, présenté à la figure 1, toute la chaîne de propulsion a été revue avec un essieu électrifié ZF AVE 130 constitué de deux moteurs électriques ZF 125 kW, implantés directement sur l'essieu arrière. Ces moteurs assurent la propulsion, avec une plus forte puissance de freinage régénératif.

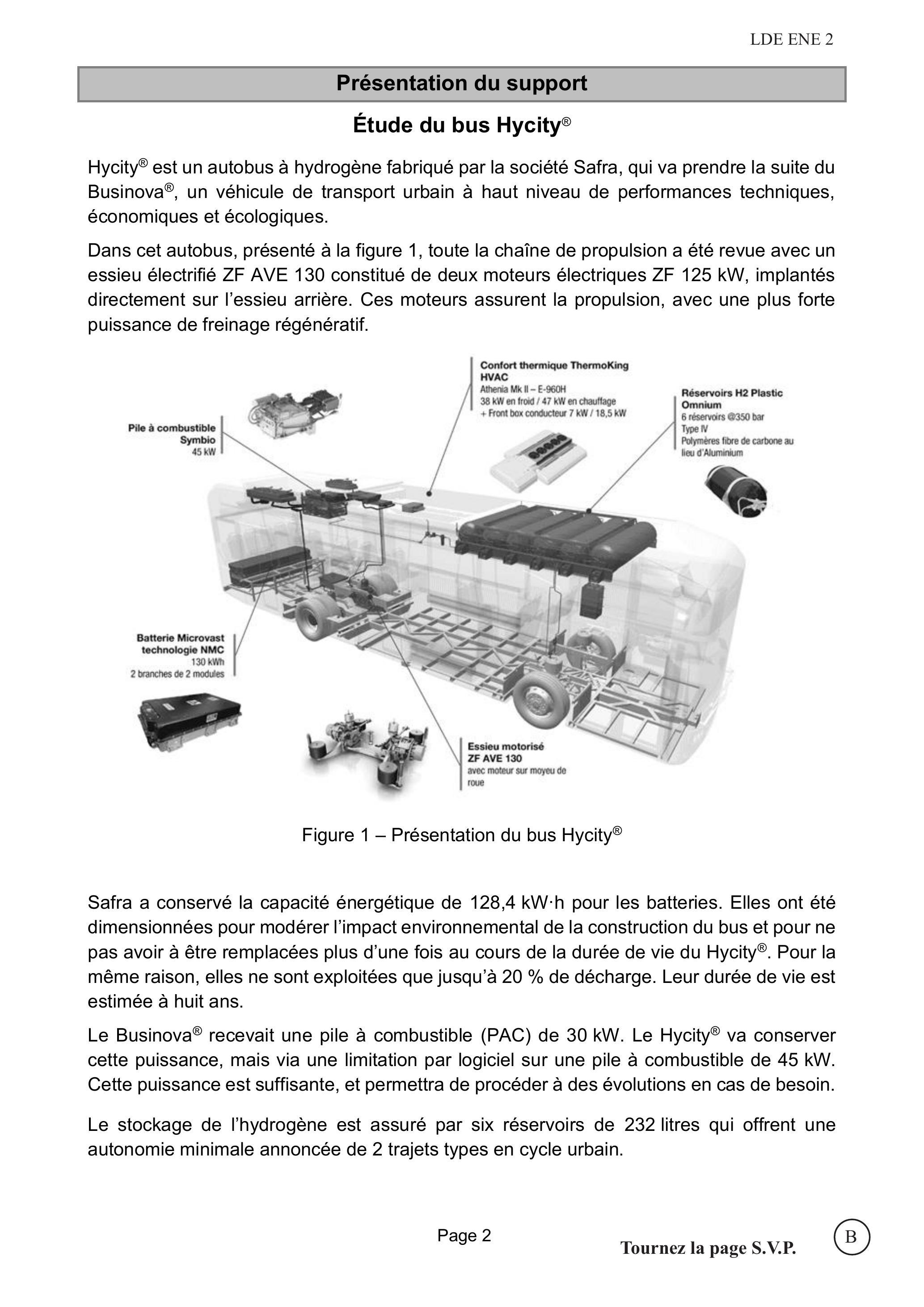

Figure 1 - Présentation du bus Hycity

^®

Safra a conservé la capacité énergétique de

128, 4 kW \cdot h

pour les batteries. Elles ont été dimensionnées pour modérer l'impact environnemental de la construction du bus et pour ne pas avoir à être remplacées plus d'une fois au cours de la durée de vie du Hycity

^®

. Pour la même raison, elles ne sont exploitées que jusqu'à 20 % de décharge. Leur durée de vie est estimée à huit ans.

Le Businova

^®

recevait une pile à combustible (PAC) de 30 kW. Le Hycity

^®

va conserver cette puissance, mais via une limitation par logiciel sur une pile à combustible de 45 kW. Cette puissance est suffisante, et permettra de procéder à des évolutions en cas de besoin.

Le stockage de l'hydrogène est assuré par six réservoirs de 232 litres qui offrent une autonomie minimale annoncée de 2 trajets types en cycle urbain.

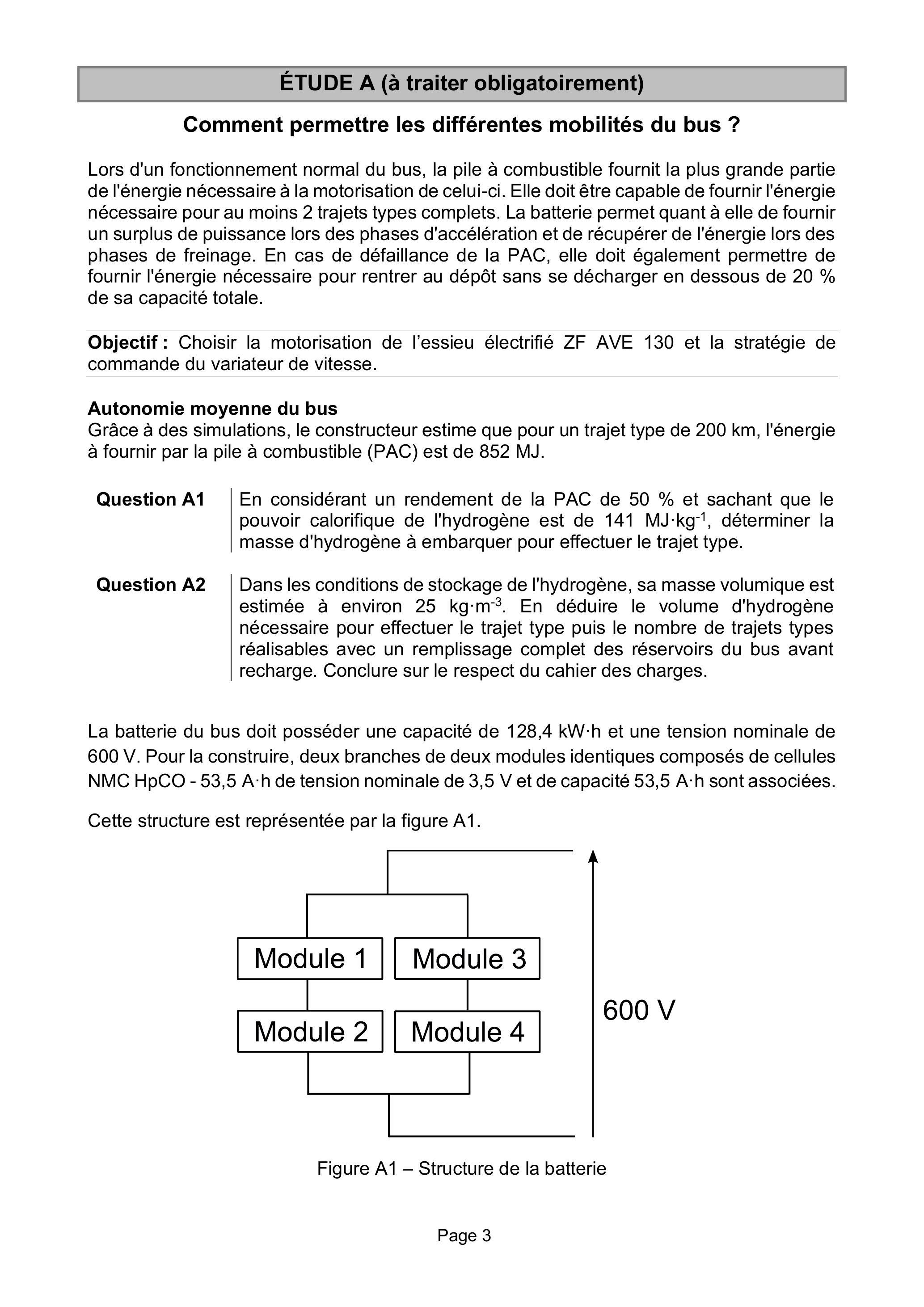

ÉTUDE A (à traiter obligatoirement)

Comment permettre les différentes mobilités du bus ?

Lors d'un fonctionnement normal du bus, la pile à combustible fournit la plus grande partie de l'énergie nécessaire à la motorisation de celui-ci. Elle doit être capable de fournir l'énergie nécessaire pour au moins 2 trajets types complets. La batterie permet quant à elle de fournir un surplus de puissance lors des phases d'accélération et de récupérer de l'énergie lors des phases de freinage. En cas de défaillance de la PAC, elle doit également permettre de fournir l'énergie nécessaire pour rentrer au dépôt sans se décharger en dessous de 20 % de sa capacité totale.

Objectif : Choisir la motorisation de l'essieu électrifié ZF AVE 130 et la stratégie de commande du variateur de vitesse.

Autonomie moyenne du bus

Grâce à des simulations, le constructeur estime que pour un trajet type de 200 km, l'énergie à fournir par la pile à combustible (PAC) est de 852 MJ.

Question A1 En considérant un rendement de la PAC de 50 % et sachant que le pouvoir calorifique de l'hydrogène est de

141MJ \cdot kg^(- 1)

, déterminer la masse d'hydrogène à embarquer pour effectuer le trajet type.

Question A2 Dans les conditions de stockage de l'hydrogène, sa masse volumique est estimée à environ

25 kg \cdot m^(- 3)

. En déduire le volume d'hydrogène nécessaire pour effectuer le trajet type puis le nombre de trajets types réalisables avec un remplissage complet des réservoirs du bus avant recharge. Conclure sur le respect du cahier des charges.

La batterie du bus doit posséder une capacité de

128, 4 kW \cdot h

et une tension nominale de 600 V. Pour la construire, deux branches de deux modules identiques composés de cellules NMC HpCO - 53,5 A•h de tension nominale de 3,5 V et de capacité 53,5 A•h sont associées.

Cette structure est représentée par la figure A1.

Figure A1 - Structure de la batterie

Question A3 Calculer le nombre de cellules à associer en série dans chaque module pour respecter la tension nominale de la batterie.

Question A4 Calculer la capacité totale de la batterie en A•h. En déduire le nombre de cellules à associer en parallèle dans chaque module et le nombre total de cellules que doit commander le constructeur pour fabriquer la batterie d'un bus.

En cas de défaillance de la pile à combustible, le constructeur évalue à 22 kW la puissance moyenne que doit délivrer la batterie pour permettre le déplacement du bus à une vitesse moyenne de

40 km \cdot h^(- 1)

Question A5 Lorsque la batterie est totalement chargée, calculer l'autonomie du bus à

40 km \cdot h^(- 1)

jusqu'au niveau critique de décharge. Conclure quant à la capacité du bus à rentrer au dépôt en cas de défaillance de la PAC.

Conditions d'utilisation extrêmes du bus
Dans cette partie, on souhaite dimensionner la motorisation de l'essieu en tenant compte des conditions extrêmes d'utilisation du bus. Pour cela, deux cas particuliers sont identifiés :

-cas n°1 : le bus roule à la vitesse maximale de $70 km \cdot h^(- 1)$ sur une pente nulle ;
-cas $n^\circ2$ : le bus roule à la vitesse constante de $20 km \cdot h^(- 1)$ sur une pente maximale de 15 %.

La puissance mécanique nécessaire au déplacement du bus est fournie par les deux actionneurs électriques de l'essieu électrifié ZF AVE 130. L'expression de la force nécessaire pour assurer le déplacement du bus, à vitesse constante, est donnée par :

F = C_(RR) \cdot M \cdot g + (ρ \cdot v^2)/2 \cdot C_x \cdot S_f + M \cdot g \cdot p

Les caractéristiques principales du bus ainsi que les notations utiles pour cette partie sont données ci-dessous.

M	Masse totale autorisée en charge	21 tonnes
R	Rayon extérieur en charge des pneumatiques	0,44 m
$C_(RR)$	Coefficient de résistance au roulement	0,01
$S_f$	Section frontale du véhicule	$8, 4 m^2$
$C_x$	Coefficient de pénétration dans l'air	0,34
$Ω_(roue)$	Vitesse angulaire d'une roue	$rd \cdot s^(- 1)$
$Ω_m$	Vitesse angulaire de l'actionneur électrique	$rd \cdot s^(- 1)$
k	Rapport de réduction du réducteur : $k = (Ω_m)/(Ω_(roue))$	22,66
$η_r$	Rendement du réducteur	0,95
$v_(max)$	Vitesse maximale du véhicule	$70 km \cdot h^(- 1)$
v	Vitesse du véhicule	$m \cdot s^(- 1)$
$C_(ch)$	Couple résistant imposé sur l'arbre d'un des actionneurs électriques	$N \cdot m$
$C_m$	Couple développé par un des actionneurs électriques	$N \cdot m$

$J_(eq)$	Moment d'inertie équivalent de l'ensemble des pièces en mouvement ramenées sur l'arbre moteur	$2, 4 kg \cdot m^2$
p	Pente de la route
g	Accélération de la pesanteur	$9, 81 m \cdot s^(- 2)$
$ρ$	Masse volumique de l'air	$1, 28 kg \cdot m^(- 3)$
$P_(max)$	Puissance mécanique maximale développée par le bus	W

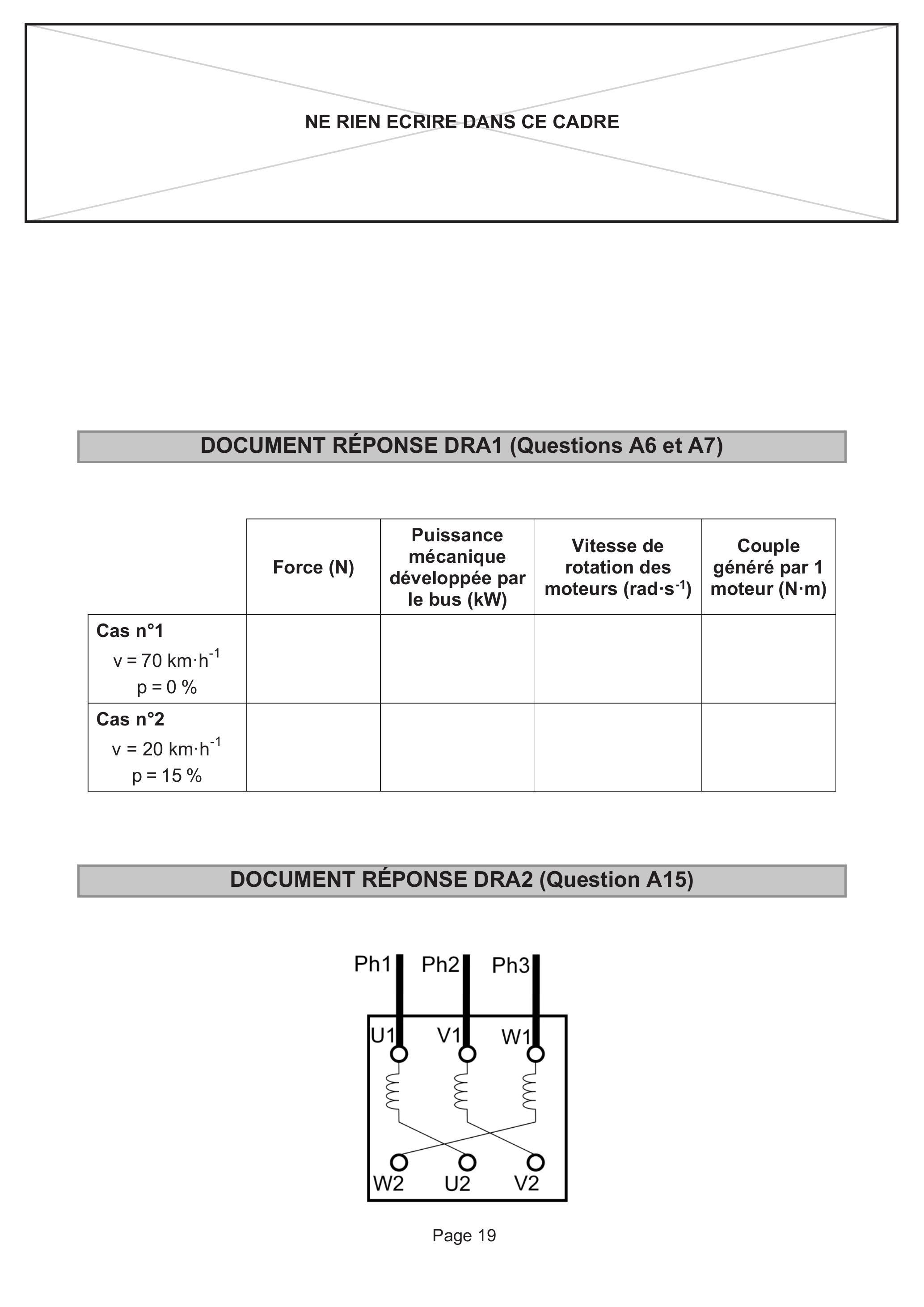

Question A6 Compléter le document réponse DRA1 en y indiquant les valeurs des forces nécessaires à l'avancée du bus dans les cas

n^\circ1

n^\circ2

. Après avoir rappelé l'expression de la puissance mécanique d'un objet en translation rectiligne uniforme, compléter la colonne correspondante dans le document réponse DRA1.

Pour un moteur, l'équation 2 rappelle l'expression de la puissance mécanique développée.

P = C_m \cdot Ω_m

Question A7 Donner l'expression de la vitesse de rotation d'un moteur

Ω_m

en fonction de la vitesse d'avancée du bus, du rayon des roues et du rapport de réduction du réducteur. Faire l'application numérique dans les cas n°1 et n°2. En déduire le couple moteur

C_m

généré par un moteur dans les cas n°1 et n°2 sachant qu'il y a deux moteurs sur l'essieu et que le rendement du réducteur est imparfait. Compléter les deux dernières colonnes du document réponse DRA1.

L'équation 3 donne l'expression obtenue par l'application du principe fondamental de la dynamique sur l'arbre d'un des deux actionneurs électriques.

J_(eq) \cdot (dΩ_m)/(dt) = C_m - C_(ch)

Au cours du cycle de fonctionnement, le cas critique d'utilisation du moteur intervient lorsque dans une pente nulle on souhaite accélérer de

20 km \cdot h^(- 1)

70 km \cdot h^(- 1)

en 4 secondes.

Question A8 En considérant un couple résistant

C_(ch) = 28 N \cdot m

constant lors de l'accélération maximale du bus, déterminer la valeur du couple moteur lors de cette phase.

Question A9 En utilisant les résultats des questions A7 et A8, choisir sur le document technique DTA1 un moteur pouvant convenir au bus parmi les trois solutions proposées. Justifier le choix.

Modélisation de la machine asynchrone
Dans cette partie, un seul des deux actionneurs de l'essieu électrifié est mis en œuvre en charge puis à vide.

La machine est un moteur asynchrone (MAS) triphasé à cage,

230 V/400 V, 700 Hz

. Deux essais sous tension et fréquence nominales en fonctionnement moteur ont été réalisés.

Les résultats de ces essais sont les suivants :

-à vide, un courant de ligne $l_0 = 42, 5 A$ ;
-sous charge nominale :

Tension efficace nominale simple $V_n$	Courant de ligne nominal $I_n$	Facteur de puissance nominal	Rendement nominal	Vitesse angulaire nominale	Fréquence nominale d'alimentation
230 V	156 A	0,94	0,905	$1079rad \cdot s^(- 1)$	700 Hz

Dans toute cette partie, les résistances et inductances de fuites statoriques, ainsi que les pertes mécaniques sont négligées.

Question A10 | Déterminer le nombre de paires de pôles

p_m

de cette machine.
Question A11 À partir de l'essai sous charge nominale, déterminer les valeurs numériques pour :

-le glissement $g_n$ ;
-la puissance active absorbée $P_(an)$ ;
-la puissance réactive absorbée $Q_n$ ;
-la puissance utile $P_(un)$ .

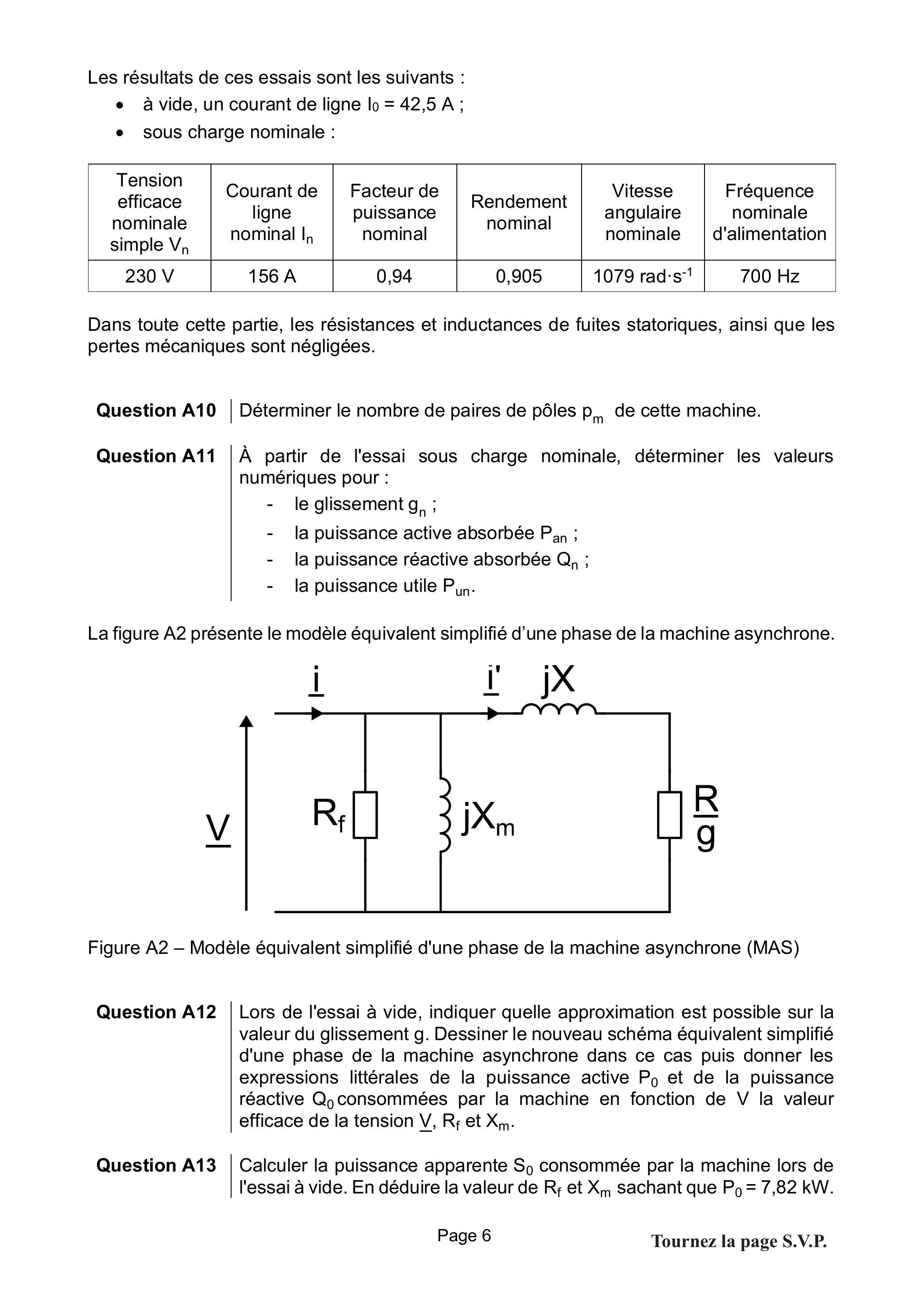

La figure A2 présente le modèle équivalent simplifié d'une phase de la machine asynchrone.

Figure A2 - Modèle équivalent simplifié d'une phase de la machine asynchrone (MAS)

Question A12 Lors de l'essai à vide, indiquer quelle approximation est possible sur la valeur du glissement g. Dessiner le nouveau schéma équivalent simplifié d'une phase de la machine asynchrone dans ce cas puis donner les expressions littérales de la puissance active

P_0

et de la puissance réactive

Q_0

consommées par la machine en fonction de V la valeur efficace de la tension

V_-, R_f

X_m

Question A13 Calculer la puissance apparente

S_0

consommée par la machine lors de l'essai à vide. En déduire la valeur de

R_f

X_m

sachant que

P_0 = 7, 82 kW

D'autres essais ont mené aux valeurs suivantes :

R = 0, 032Ω X = 0, 152Ω

Le calcul de la puissance électromagnétique via le modèle équivalent de la figure A2 mène à l'expression du couple utile

C_U

donnée à l'équation 4 :

É C_U = (3 \cdot p_m \cdot V^2)/(2π \cdot f) \cdot R/((R^2)/g + g \cdot x^2) (Équation 4)

Question A14 Donner la valeur du glissement g au démarrage de la machine. En déduire la valeur du couple utile

C_(Ud)

disponible au démarrage de la machine et conclure sur la capacité de la machine à démarrer sous tension et fréquence nominales sachant que le couple résistant sur l'arbre moteur est de 451 N•m à l'arrêt.

Variation de vitesse

Le moteur, objet de l'étude précédente, est alimenté par un onduleur autonome triphasé. L'alimentation triphasée délivrée par l'onduleur au moteur présente une valeur efficace de tension simple V, une fréquence f et une pulsation

ω

. Le moteur est couplé en étoile.

Le document réponse DRA2 représente la plaque à bornes de chaque machine asynchrone triphasée utilisée dans l'essieu électrifié. Celle-ci comporte six bornes (U1, V1, W1, U2, V2, W2) auxquelles sont reliées les entrées et les sorties des trois enroulements. Les phases disponibles en sortie de l'onduleur sont notées Ph1, Ph2 et Ph3.

Question A15 Compléter le câblage du moteur représenté sur le document réponse DRA2 afin de réaliser le couplage choisi par le constructeur.

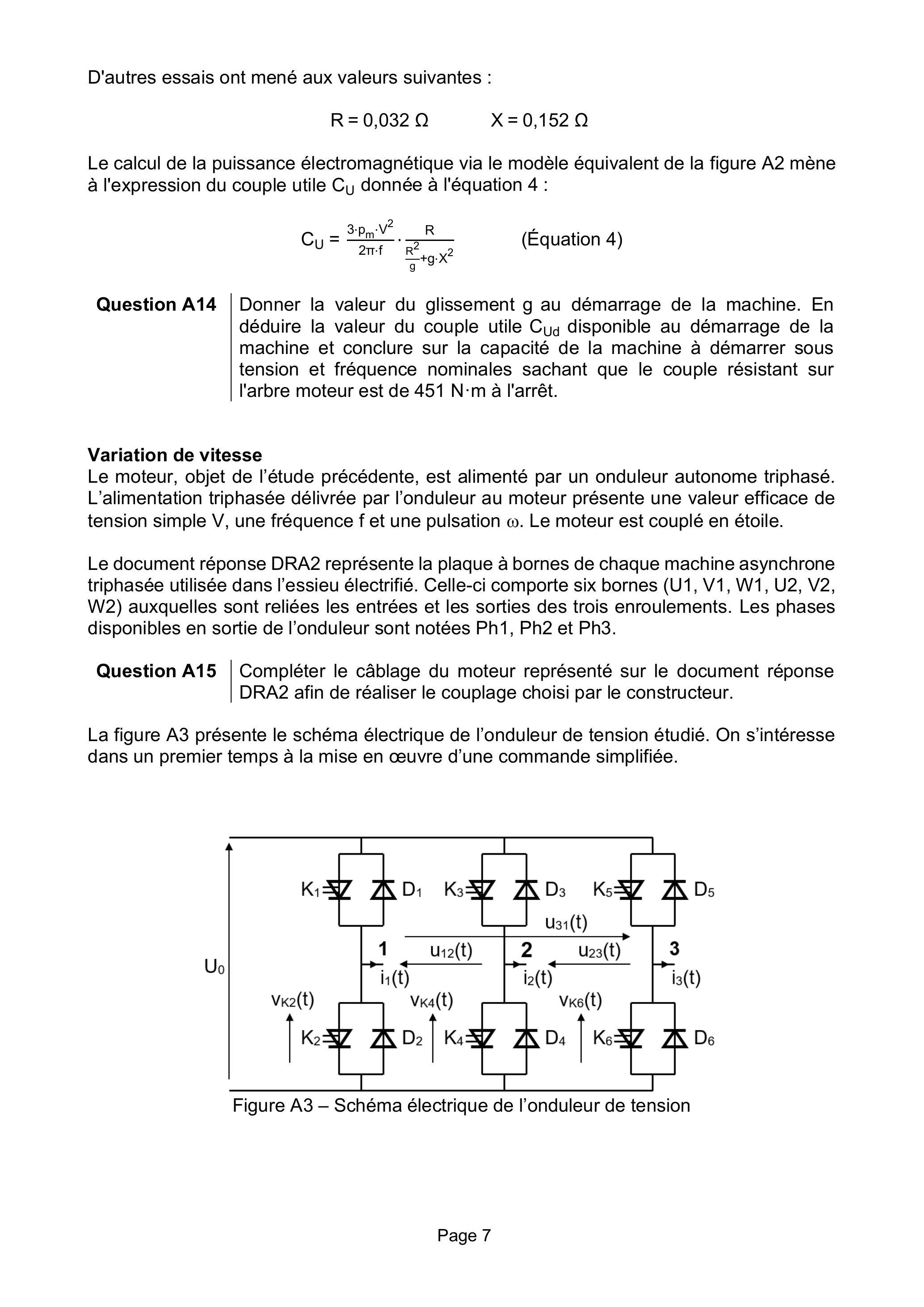

La figure A3 présente le schéma électrique de l'onduleur de tension étudié. On s'intéresse dans un premier temps à la mise en œuvre d'une commande simplifiée.

Figure A3 - Schéma électrique de l'onduleur de tension

Hypothèses :

-les composants sont idéaux. Les $K_i$ sont des interrupteurs unidirectionnels, commandés à l'ouverture et à la fermeture. Un interrupteur en conduction présente une tension nulle à ses bornes ;
-la tension $U_0$ est continue ;
-le moteur asynchrone triphasé est alimenté à partir des bornes repérées 1, 2 et 3 du schéma de la figure A3 ;
-la commande des interrupteurs est périodique de fréquence $f_0 = 1/T_0$ et suit le séquencement indiqué dans le tableau ci-dessous (la présence d'un interrupteur correspond à l'état passant de celui-ci) :

0 (T_0)/6 (T_0)/3 (T_0)/2 (2 T_0)/3 (5 T_0)/6 T_0 (7 T_0)/6 (4 T_0)/3 (3 T_0)/2 (5 T_0)/3 (11 T_0)/6 2 T_0

$K_1$	$K_1$	$K_1$	$K_2$	$K_2$	$K_2$	$K_1$	$K_1$	$K_1$	$K_2$	$K_2$	$K_2$
$K_4$	$K_4$	$K_3$	$K_3$	$K_3$	$K_4$	$K_4$	$K_4$	$K_3$	$K_3$	$K_3$	$K_4$
$K_5$	$K_6$	$K_6$	$K_6$	$K_5$	$K_5$	$K_5$	$K_6$	$K_6$	$K_6$	$K_5$	$K_5$

Pour un fonctionnement donné, l'intensité du courant

i_1(t)

absorbée par la borne 1 de la machine asynchrone est représentée sur le document réponse DRA3.

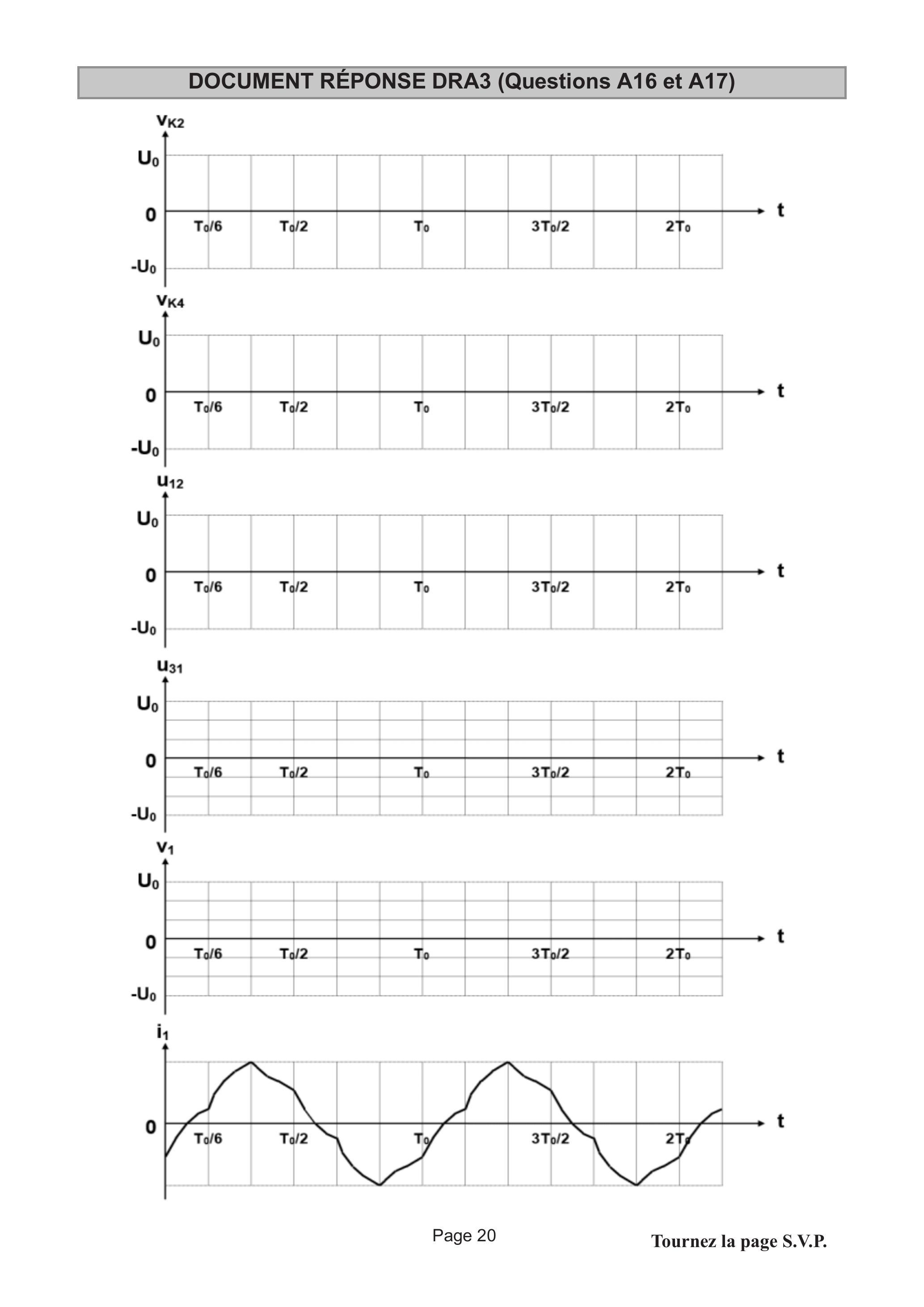

Question A16 Tracer les chronogrammes de

v_(K2)(t), v_(K4)(t), u_(12)(t)

u_(31)(t)

sur le document DRA3.

Question A17 Sachant que

u_(12)(t) = v_1(t) - v_2(t), u_(31)(t) = v_3(t) - v_1(t)

v_1(t) +

v_2(t) + v_3(t) = 0

, montrer que :

v_1(t) = (u_(12)(t) - u_(31)(t))/3

. Tracer alors l'allure de

v_1

sur le document réponse DRA3.

Question A18 L'exploitation du tracé de

v_1

permet de déterminer sa valeur efficace

v_(1 eff) = (\sqrt2)/3U_0

. En déduire la valeur de

U_0

à appliquer pour obtenir une alimentation correcte de la machine asynchrone.

En optimisant l'origine des temps, la tension

u_(12)(t)

peut se décomposer sous la forme donnée par l'équation 5 avec n un entier naturel correspondant au rang des harmoniques :

u_(12)(t) = \sum_(n = 1)^\inftyA_n^' \cdot \sqrt2 \cdot cos(n \cdot ω \cdot t) avec A_n^' = (4 \cdot U_0)/(π \cdot n \cdot \sqrt2) \cdot sin((n \cdot π)/2) \cdot cos((n \cdot π)/6)

(Équation 5)
Question A19 Calculer les amplitudes

|A_n^'|

des harmoniques de la tension

u_(12)(t)

pour

n < 10

avec

U_0 = 490 V

f_0 = 700 Hz

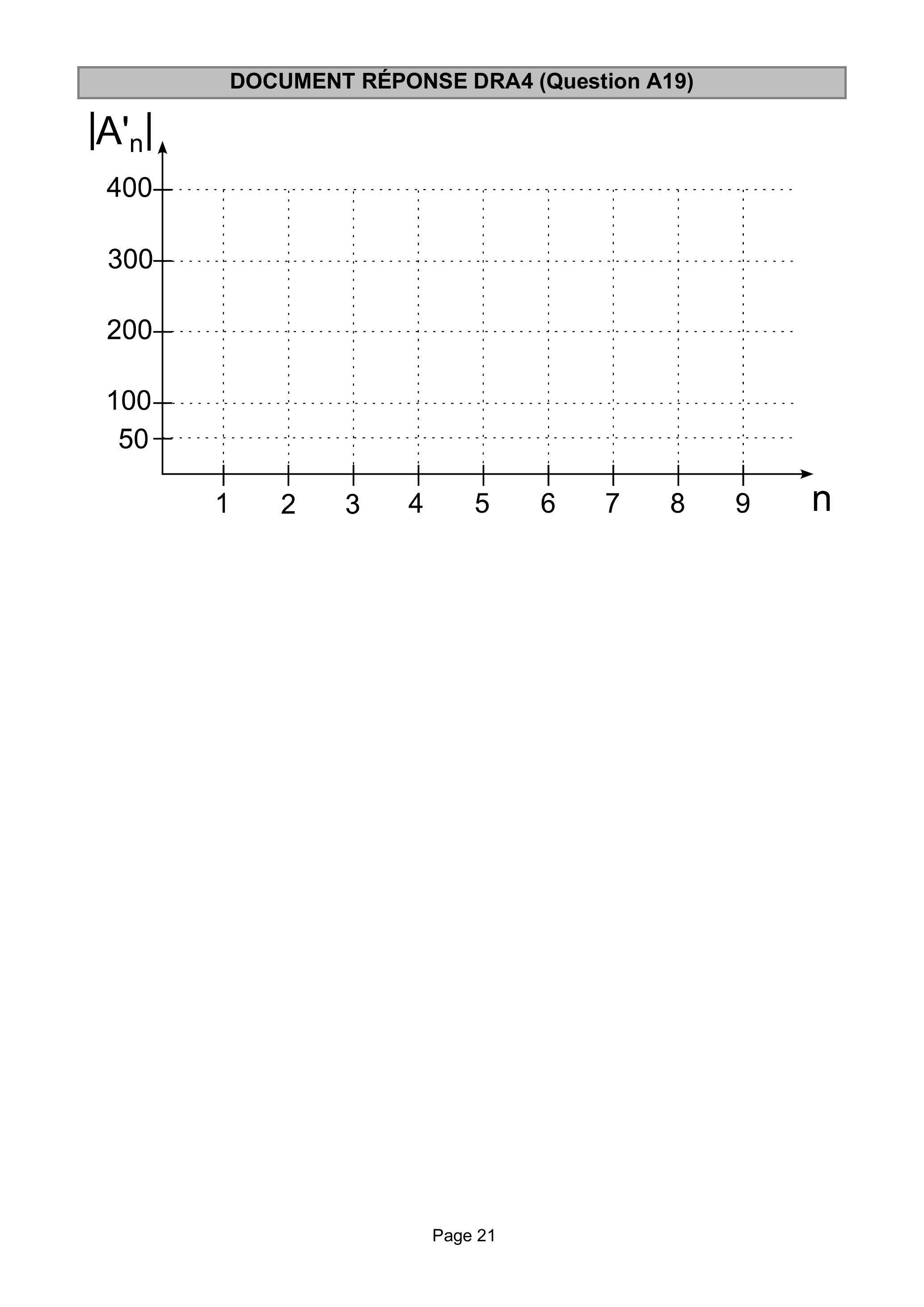

. Compléter alors le spectre sur le document réponse DRA4.

Le document technique DTA2 montre le spectre obtenu avec une autre stratégie de commande de l'onduleur : la modulation de largeur d'impulsion (MLI). Dans cette commande pour produire les signaux souhaités, on compare une modulante à la fréquence

f_0 = 700 Hz

et une porteuse à la fréquence

f_P = 10kHz

Question A20 Pour les fréquences allant de 0 à 7 kHz environ, indiquer quelle stratégie de commande (simplifiée ou MLI) semble la plus optimale. Justifier.

ÉTUDE B (à traiter obligatoirement)

Comment réguler la température de fonctionnement de la pile à combustible ?

Le niveau de performance d'un système à pile à combustible résulte d'une optimisation entre ses paramètres de fonctionnement : température, pression et humidité des gaz.

En effet, le contrôle de la température de fonctionnement de la pile à combustible, de la pression des gaz ainsi que l'hydratation de la membrane permettent d'augmenter sa conductivité ionique.

En particulier, la régulation en température de la pile doit répondre à trois objectifs :

-protéger la pile. La température de la partie solide de la pile ne doit pas dépasser 85 °C et l'écart entre la température des gaz en entrée de la pile et celle de la pile doit être inférieure à 10 °C ;
-optimiser le bon fonctionnement de la pile. Pour cela la température de la pile Ts doit être asservie à une consigne $T_(cons)$ variable, avec une précision de 2 °C. De plus, l'écart entre les températures des gaz en entrée et de l'eau en sortie de la pile doit être inférieur à 5 °C ;
-assurer un bilan d'eau positif. Cet objectif devient prioritaire lorsque le volume d'eau stocké descend en-dessous d'un seuil limite.

Objectif : Choisir une partie des constituants de la chaîne de mesure de température de la pile à combustible. Établir l'équation de récurrence d'un correcteur numérique

Acquisition de la température de la pile à combustible

La mesure de la température est assurée par un capteur du constructeur Jumo, dont la référence est 902040/12-370-1003-1-7,5-29-121-20/000. Ses caractéristiques sont présentées dans le document technique DTB1.

Le cahier des charges vis-à-vis de la mesure de la température est le suivant :

Étendue de mesure	-5 °C à 90 °C
Erreur de mesure	< 1 °C

Question B1 À partir du document technique DTB1 et de la référence du capteur, identifier :

-le type de transducteur (conversion de la grandeur physique en une grandeur électrique) de ce capteur ;
-l'étendue de mesure ;
-le type de capteur : passif ou actif.

D'après le document technique DTB2, le capteur peut être modélisé par une résistance équivalente notée R T .

Question B2 À l'aide du document technique DTB2 et du cahier des charges, donner la loi d'évolution de

R_T

en fonction de la température.

En première approche, cette résistance évolue selon la loi

R_T = R_0(1 + a \cdot T)

où

R_0

est la résistance à 0°C et a, un coefficient à déterminer.

Question B3 Justifier pourquoi cette première approche est satisfaisante dans le cadre de l'étude. Identifier alors dans le document technique DTB2 les valeurs numériques de

R_0

et a.

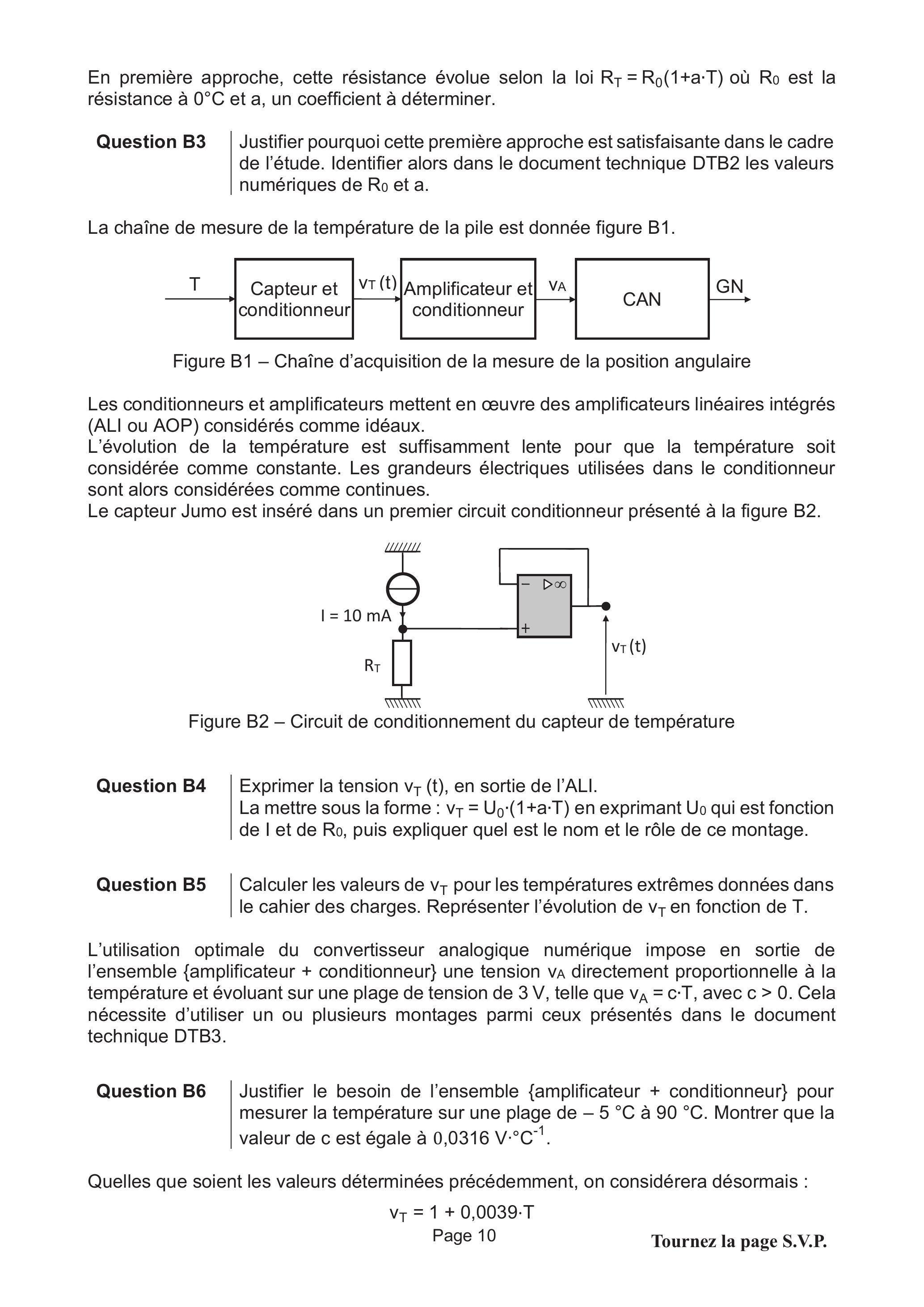

La chaîne de mesure de la température de la pile est donnée figure B1.

Figure B1 - Chaîne d'acquisition de la mesure de la position angulaire

Les conditionneurs et amplificateurs mettent en œuvre des amplificateurs linéaires intégrés (ALI ou AOP) considérés comme idéaux.
L'évolution de la température est suffisamment lente pour que la température soit considérée comme constante. Les grandeurs électriques utilisées dans le conditionneur sont alors considérées comme continues.
Le capteur Jumo est inséré dans un premier circuit conditionneur présenté à la figure B2.

Figure B2 - Circuit de conditionnement du capteur de température

Question B4 Exprimer la tension

v_T(t)

, en sortie de l'ALI.
La mettre sous la forme :

v_T = U_0 \cdot (1 + a \cdot T)

en exprimant

U_0

qui est fonction de I et de Ro, puis expliquer quel est le nom et le rôle de ce montage.

Question B5 | Calculer les valeurs de

v_T

pour les températures extrêmes données dans le cahier des charges. Représenter l'évolution de

v_T

en fonction de T.

L'utilisation optimale du convertisseur analogique numérique impose en sortie de l'ensemble {amplificateur + conditionneur} une tension

v_A

directement proportionnelle à la température et évoluant sur une plage de tension de 3 V, telle que

v_A = c \cdot T

, avec c > 0. Cela nécessite d'utiliser un ou plusieurs montages parmi ceux présentés dans le document technique DTB3.

Question B6 Justifier le besoin de l'ensemble {amplificateur + conditionneur} pour mesurer la température sur une plage de -5 °C à 90 °C. Montrer que la valeur de c est égale à

0, 0316 V \cdot ^\circC^(- 1)

Quelles que soient les valeurs déterminées précédemment, on considérera désormais :

v_T = 1 + 0, 0039 \cdot T

Question B7 Montrer que la tension

U_(T2)

du montage 1 du document technique DTB3 s'écrit sous la forme :

(V_s)/(V_E) = (R_1 + R_0)/(R_1)

. En déduire le nom et le rôle de ce type de montage.

Question B8 Choisir, en justifiant la réponse, un montage du document technique DTB3 afin de concevoir l'ensemble {amplificateur + conditionneur}.

Le montage 3 est finalement retenu pour réaliser l'amplification et le conditionnement.
Question B9 Déterminer les valeurs des composants (résistances, sources de tension) pour obtenir l'expression

dev_A = f(T)

désirée.

La documentation du CAN choisi par le constructeur (ADS7029-Q1) est présentée dans le document technique DTB4.

Question B10 Relever les caractéristiques du CAN dans le document technique DTB4 et déterminer :

-la grandeur pleine échelle ;
-la résolution ;
-le quantum q.

Question B11 Montrer que la sensibilité

S = (ΔGN)/(ΔT)

de l'ensemble {capteur + amplificateur + conditionneur + CAN} est égale à

2, 684^\circC^(- 1)

. En déduire le gain de l'ensemble de la chaîne de mesure ainsi que le mot numérique en binaire puis en hexadécimal, noté Nc, correspondant à la température de consigne de la régulation de température

Tc = 55^\circC

Question B12 À partir de l'exploitation du document technique DTB5, déterminer l'erreur de quantification maximale et en déduire l'erreur de mesure de la température T de la chaîne de mesure. Conclure vis-à-vis du cahier des charges.

Asservissement de la température de fonctionnement de la pile
Pour un fonctionnement optimal de la pile à combustible, la température doit être maintenue en permanence entre 50 et 60 °C. Un extrait du diagramme d'exigences de la régulation de température est donné figure B3.

Figure B3 - Exigences fonctionnelles liées à la régulation en température de la pile

L'étude qui suit s'intéresse aux variations autour d'un point de fonctionnement fixé à

T_C = 55^\circC

(milieu de l'intervalle de fonctionnement optimal).

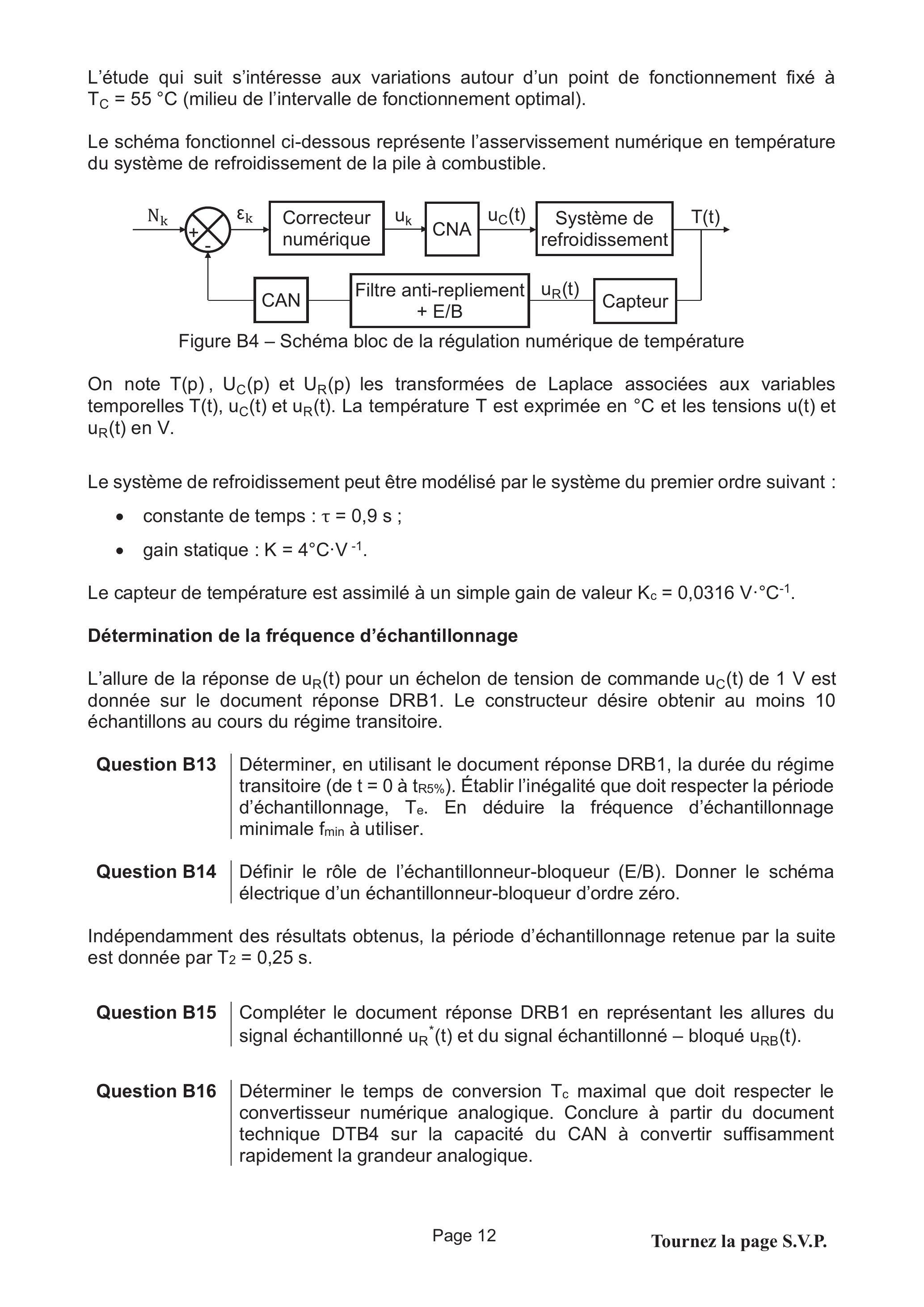

Le schéma fonctionnel ci-dessous représente l'asservissement numérique en température du système de refroidissement de la pile à combustible.

Figure B4 - Schéma bloc de la régulation numérique de température

On note

T(p), U_C(p)

U_R(p)

les transformées de Laplace associées aux variables temporelles T(t),

u_C(t)

u_R(t)

. La température T est exprimée en °C et les tensions

u(t)

u_R(t)

en V.

Le système de refroidissement peut être modélisé par le système du premier ordre suivant :

-constante de temps : $τ = 0, 9 s$ ;
-gain statique : $K = 4^\circC \cdot V^(- 1)$ .

Le capteur de température est assimilé à un simple gain de valeur

K_c = 0, 0316 V \cdot ^\circC^(- 1)

Détermination de la fréquence d'échantillonnage

L'allure de la réponse de

u_R(t)

pour un échelon de tension de commande

u_C(t)

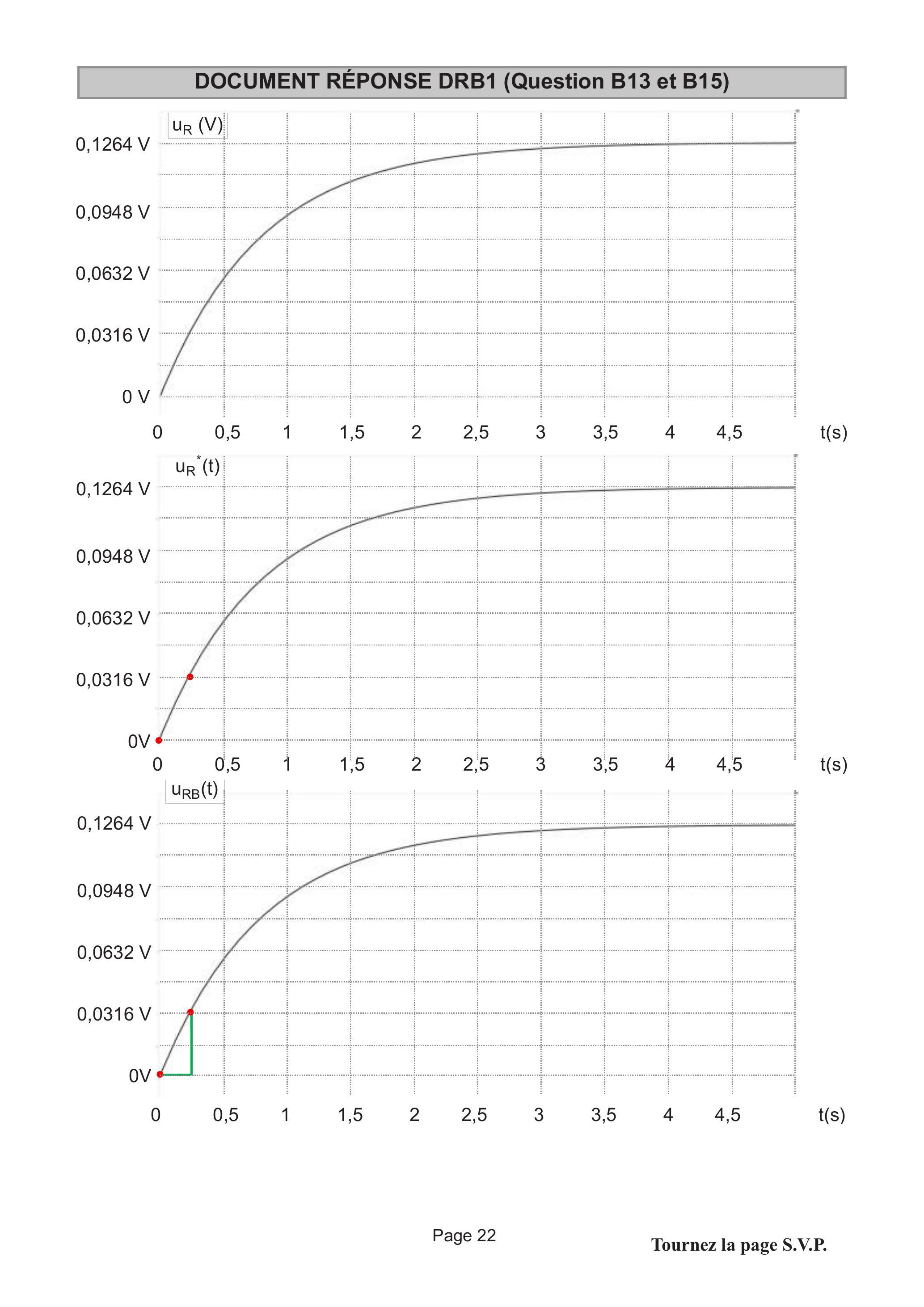

de 1 V est donnée sur le document réponse DRB1. Le constructeur désire obtenir au moins 10 échantillons au cours du régime transitoire.

Question B13 Déterminer, en utilisant le document réponse DRB1, la durée du régime transitoire (

det = 0

t_(R5%)

). Établir l'inégalité que doit respecter la période d'échantillonnage,

T_e

. En déduire la fréquence d'échantillonnage minimale fmin à utiliser.

Question B14 Définir le rôle de l'échantillonneur-bloqueur (E/B). Donner le schéma électrique d'un échantillonneur-bloqueur d'ordre zéro.

Indépendamment des résultats obtenus, la période d'échantillonnage retenue par la suite est donnée par

T_2 = 0, 25 s

Question B15 Compléter le document réponse DRB1 en représentant les allures du signal échantillonné

u_R^*(t)

et du signal échantillonné - bloqué

u_(RB)(t)

Question B16 Déterminer le temps de conversion

T_c

maximal que doit respecter le convertisseur numérique analogique. Conclure à partir du document technique DTB4 sur la capacité du CAN à convertir suffisamment rapidement la grandeur analogique.

Question B17 Définir le rôle du filtre anti-repliement. Rappeler le théorème de Shannon. En déduire l'ordre de grandeur de la fréquence de coupure

f_c

du filtre antirepliement si ce dernier est considéré comme parfait.

Établissement de la relation de récurrence du correcteur numérique Le respect des exigences pour la régulation de la température de la pile a conduit le constructeur à choisir le correcteur C(p) de fonction de transfert :

C(p) = K_(CO) \cdot (1 + T_(CO) \cdot p)/(T_(CO) \cdot p) = (U(p))/(ε(p)), avec K_(CO) et T_(CO) des constantes.

La température est mesurée par l'intermédiaire d'un capteur et d'une chaîne de mesure de période d'échantillonnage notée

T_e

. Après chaque acquisition de température à

t = k \cdot T_e

, une commande de température

u_k

est transmise au système de refroidissement.

On note :

- ${u_k}$ la suite des valeurs de commande de température générées aux instants $k \cdot T_e$ ;
- ${ε_k}$ la suite des valeurs de $ε(t)$ calculées aux instants $k \cdot T_e$ .

Question B18 Donner l'expression de la transformée de Laplace de l'expression suivante :

(du(t))/(dt)

dans les conditions de Heaviside. À partir de l'expression de la fonction de transfert C(p), donner la relation permettant d'exprimer U(p) en fonction de

ε(p)

. Démontrer que l'équation différentielle liant u(t) et e(t) est la suivante :

T_(co)(du(t))/(dt) = K_(co)ε(t) + K_(co)T_(co)(dε(t))/(dt)

On considère que l'expression

(g_k - g_(k - 1))/(T_e)

constitue une expression numérique approchée de la dérivée de

g(t)

à l'instant

k \cdot T_e

Question B19 En posant

t = k \cdot T_e

dans l'équation différentielle précédente, déterminer alors l'équation de récurrence permettant de calculer

u_k

en fonction de

u_(k - 1), ε_k

ε_(k - 1)

. La mettre sous la forme ci-dessous et exprimer les coefficients

b_1, a_0

a_1

en fonction de

T_(co), T_e

K_(co)

u_k = b_1 \cdot u_(k - 1) + a_0 \cdot ε_k + a_1 \cdot ε_(k - 1).

Question B20 Compléter sur le programme Python du document réponse DRB2 :

-la définition des paramètres ;
-l'expression de la relation de récurrence dans la fonction correcteur.

DOCUMENTS TECHNIQUES DE L'ÉTUDE A

Document technique DTA1

Extrait de la documentation d'actionneurs (MAS) pour l'essieu électrifié

Moteur 1

$N_n$	Fréquence de rotation nominale	$2976tr \cdot mn^(- 1)$
$f_n$	Fréquence nominale des tensions d'alimentation	50 Hz
$C_n$	Couple utile nominal	$350 N \cdot m$
$C_(max)$	Couple utile maximal	$980 N \cdot m$
$P_n$	Puissance utile nominale	110 kW

Moteur 2

$N_n$	Fréquence de rotation nominale	$10300tr \cdot mn^(- 1)$
$f_n$	Fréquence nominale des tensions d'alimentation	700 Hz
$C_n$	Couple utile nominal	$100 N \cdot m$
$C_(max)$	Couple utile maximal	$400 N \cdot m$
$P_n$	Puissance utile nominale	100 kW

Moteur 3

$N_n$	Fréquence de rotation nominale	$10300tr \cdot mn^(- 1)$
$f_n$	Fréquence nominale des tensions d'alimentation	700 Hz
$C_n$	Couple utile nominal	$85 N \cdot m$
$C_(max)$	Couple utile maximal	$475 N \cdot m$
$P_n$	Puissance utile nominale	92 kW

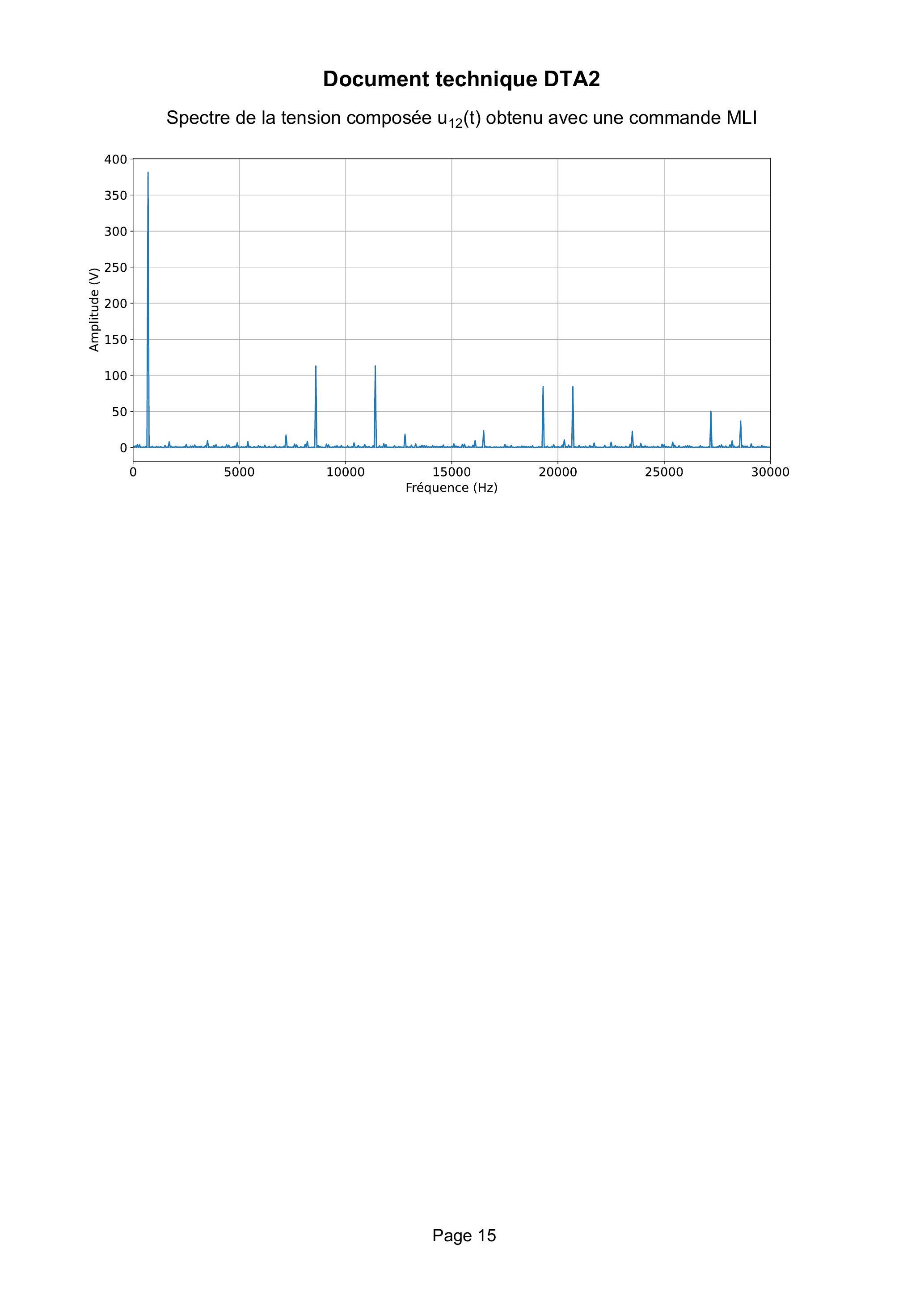

Document technique DTA2

Spectre de la tension composée

u_(12)(t)

obtenu avec une commande MLI

DOCUMENTS TECHNIQUES DE L'ÉTUDE B

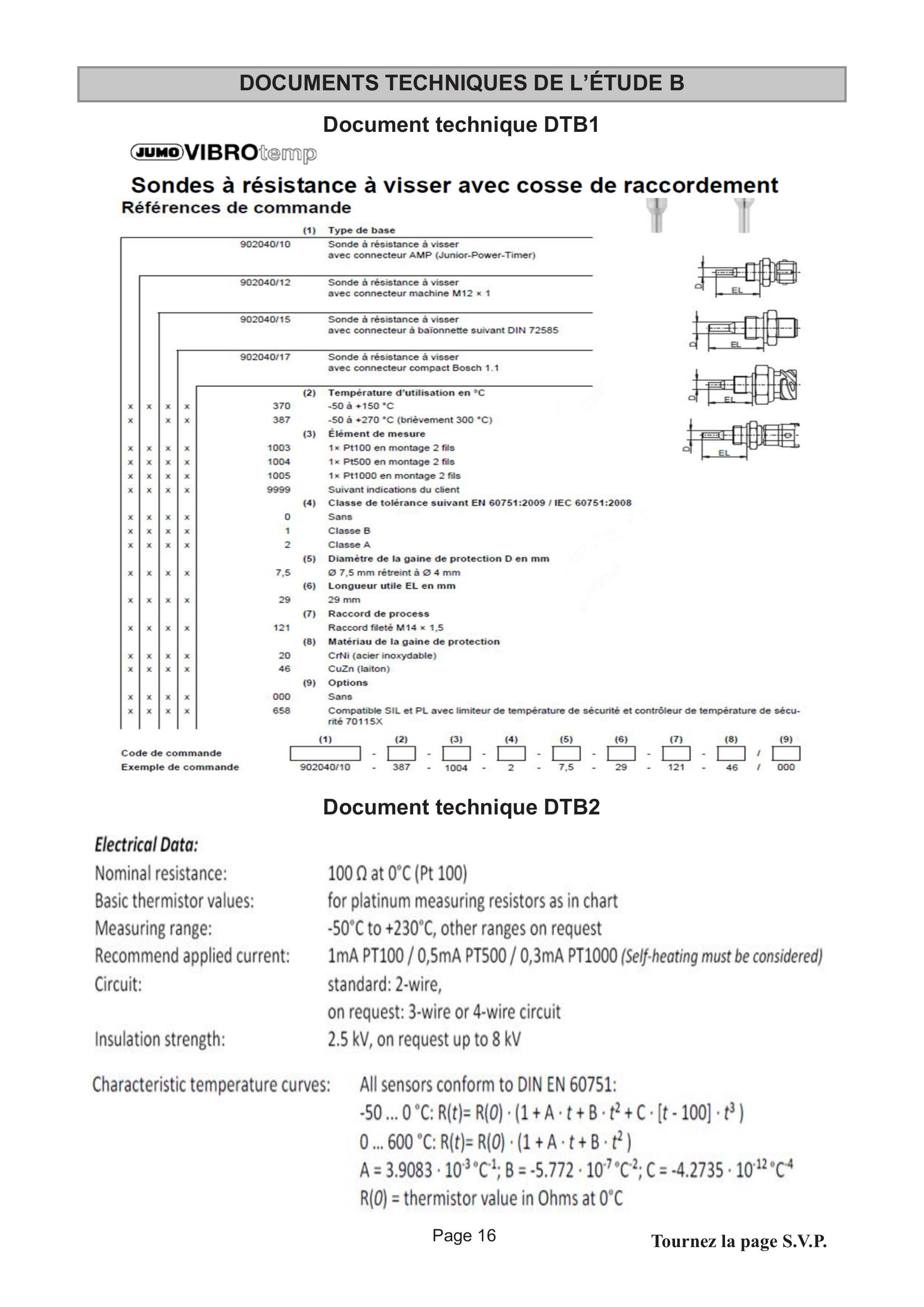

Document technique DTB1
sumoVIBRO
Sondes à résistance à visser avec cosse de raccordement Références de commande

(1) Type de base

Sonde à résistance à visser avec connecteur AMP (Junior-Power-Timer)

902040/15

Sonde à résistance à visser avec connecteur à baïonnette suivant DIN 72585

Sonde à résistance à visser avec connecteur compact Bosch 1.1

(2)

Température d'utilisation en °C

387

-50 à +270 °C (brièvement 300 °C)

1003

1 \times

Pt100 en montage 2 fils

× ×

1004

1 \times

Pt500 en montage 2 fils

1005

1 \times

Pt1000 en montage 2 fils

9999

Suivant indications du client

(4)

Classe de tolérance suivant EN 60751:2009 / IEC 60751:2008

Sans

Classe B

Classe A

(5)

Diamètre de la gaine de protection D en mm

7,5

\emptyset7, 5 mm

rétreint à

\emptyset4 mm

(6)

Longueur utile EL en mm

29 mm

(7)

Raccord de process

121

Raccord fileté M14 × 1,5

(8)

Matériau de la gaine de protection

CrNi (acier inoxydable)

CuZn (laiton)

(9) Options

000

Sans

658

Compatible SIL et PL avec limiteur de température de sécurité et contrôleur de température de sécurité 70115X

(1)		(2)		(3)		(4)		(5)		(6)		(7)		(8)		(9)
	-		-		-		-		-		-		-		1	□
902040/10	-	387	-	1004	-	2	-	7,5	-	29	-	121	-	46		000

Electrical Data:
Nominal resistance:
Basic thermistor values:
Measuring range:
Recommend applied current:
Circuit:
Insulation strength:

Document technique DTB2

100Ω

0^\circC

(Pt 100)
for platinum measuring resistors as in chart
-50°C to +230°C, other ranges on request
1mA PT100 / 0,5mA PT500 / 0,3mA PT1000 (Self-heating must be considered) standard: 2-wire,
on request: 3-wire or 4-wire circuit
2.5 kV , on request up to 8 kV

Characteristic temperature curves: All sensors conform to DIN EN 60751:

- 50\dots0^\circC : R(t) = R(0) \cdot (1 + A \cdot t + B \cdot t^2 + C \cdot [t - 100] \cdot t^3); 0\dots600^\circC : R(t) = R(0) \cdot (1 + A \cdot t + B \cdot t^2); A = 3.9083 \cdot 10^(- 3)C^(- 1); B = - 5.772 \cdot 10^(- 7)^\circC^(- 2); C = - 4.2735 \cdot 10^(- 12)^\circC^4; R(0) = thermistor value in Ohms at 0^\circC

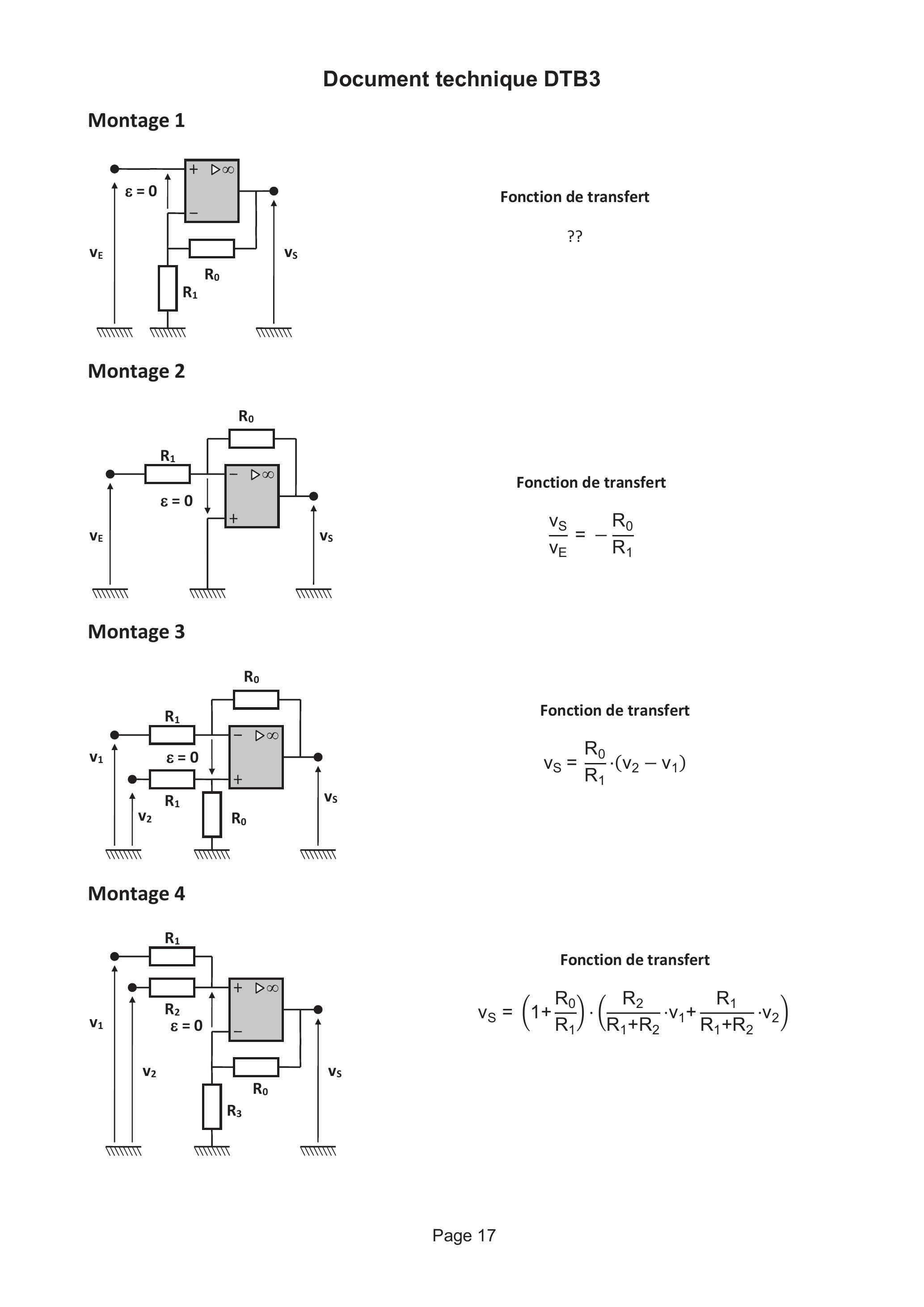

Document technique DTB3

Montage 1

Fonction de transfert
??

Montage 2

Fonction de transfert

(v_S)/(v_E) = - (R_0)/(R_1)

Montage 3

Fonction de transfert

v_S = (R_0)/(R_1) \cdot (v_2 - v_1)

Montage 4

Fonction de transfert

v_S = (1 + (R_0)/(R_1)) \cdot ((R_2)/(R_1 + R_2) \cdot v_1 + (R_1)/(R_1 + R_2) \cdot v_2)

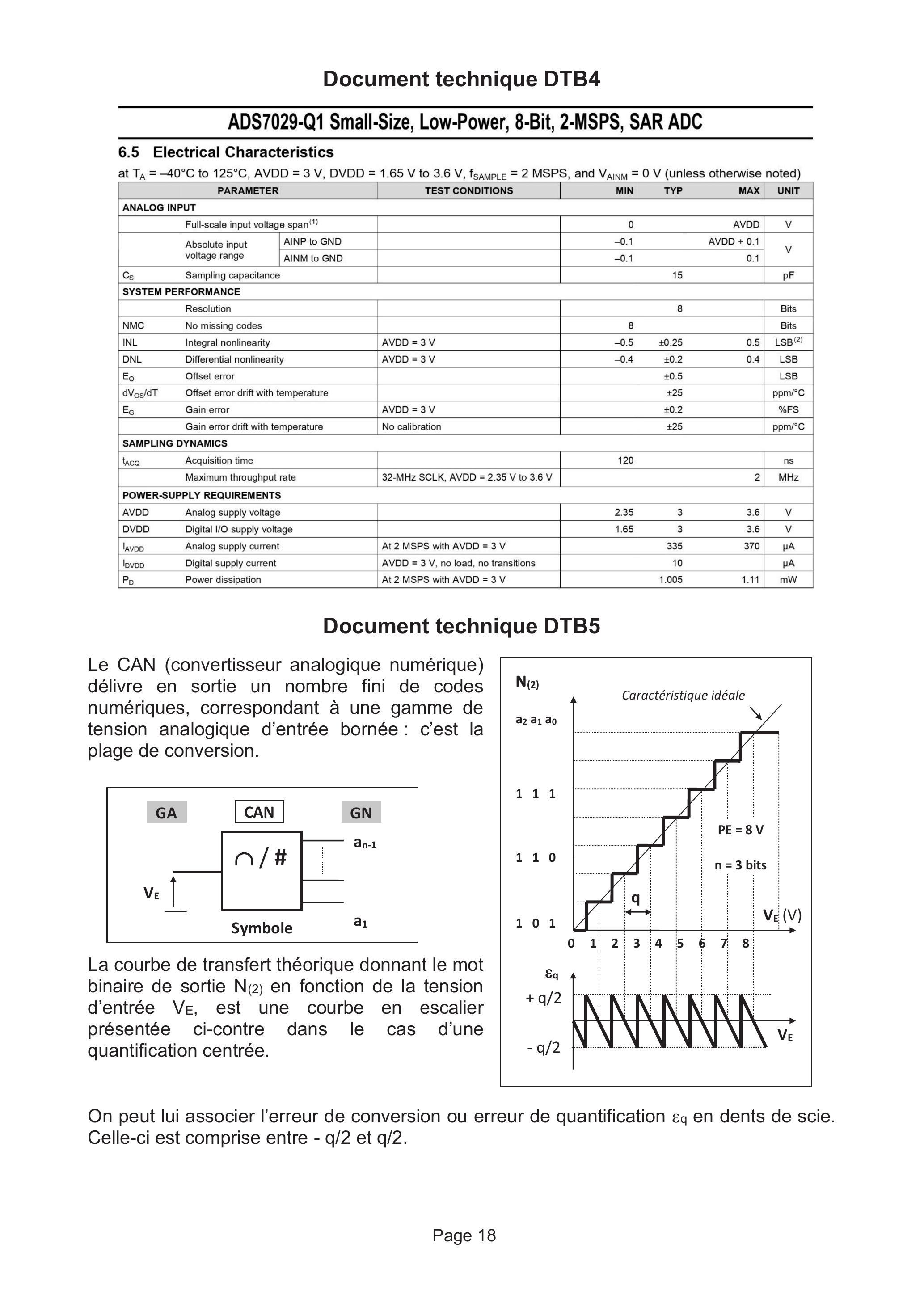

Document technique DTB4

ADS7029-Q1 Small-Size, Low-Power, 8-Bit, 2-MSPS, SAR ADC

6.5 Electrical Characteristics
at

T_A = - 40^\circC

125^\circC, AVDD = 3 V, DVDD = 1.65 V

to 3.6 V,

f_(SAMPLE) = 2MSPS

, and

V_(AINM) = 0 V

(unless otherwise noted)

PARAMETER

TEST CONDITIONS

MIN

TYP

MAX

UNIT

ANALOG INPUT

Full-scale input voltage span

^((1))

AVDD

Absolute input voltage range

AINP to GND

-0.1

AVDD + 0.1

AINM to GND

-0.1

0.1

C_S

Sampling capacitance

SYSTEM PERFORMANCE

Resolution

Bits

NMC

Bits

INL

AVDD = 3 V

-0.5

±0.25

0.5

LSB

^((2))

DNL

AVDD = 3 V

-0.4

\pm 0.2

0.4

LSB

E_O

±0.5

LSB

dV_(OS)/dT

\pm 25

ppm/°C

E_G

AVDD = 3 V

\pm 0.2

%FS

Gain error drift with temperature

No calibration

\pm 25

ppm/°C

SAMPLING DYNAMICS

t_(ACQ)

120

Maximum throughput rate

32-MHz SCLK, AVDD = 2.35 V to 3.6 V

MHz

POWER-SUPPLY REQUIREMENTS

AVDD

2.35

3.6

DVDD

Digital I/O supply voltage

1.65

3.6

l_(AVDD)

At 2 MSPS with

AVDD = 3 V

335

370

μA

l_(DVDD)

AVDD

= 3 V

, no load, no transitions

μA

P_D

At 2 MSPS with

AVDD = 3 V

1.005

1.11

Document technique DTB5

Le CAN (convertisseur analogique numérique) délivre en sortie un nombre fini de codes numériques, correspondant à une gamme de tension analogique d'entrée bornée : c'est la plage de conversion.

La courbe de transfert théorique donnant le mot binaire de sortie

N_((2))

en fonction de la tension d'entrée

V_E

, est une courbe en escalier présentée ci-contre dans le cas d'une quantification centrée.

On peut lui associer l'erreur de conversion ou erreur de quantification

ε_q

en dents de scie. Celle-ci est comprise entre - q/2 et q/2.

NE RIEN ECRIRE DANS CE CADRE

DOCUMENT RÉPONSE DRA1 (Questions A6 et A7)

	Force (N)	Puissance mécanique développée par le bus (kW)	Vitesse de rotation des moteurs $(rad \cdot s^(- 1))$	Couple généré par 1 moteur (N•m)
Cas n°1 $v = 70 km \cdot h^(- 1); p = 0%$
Cas n°2 $v = 20 km \cdot h^(- 1); p = 15%$

DOCUMENT RÉPONSE DRA2 (Question A15)

DOCUMENT RÉPONSE DRA3 (Questions A16 et A17)

DOCUMENT RÉPONSE DRA4 (Question A19)

NE RIEN ECRIRE DANS CE CADRE

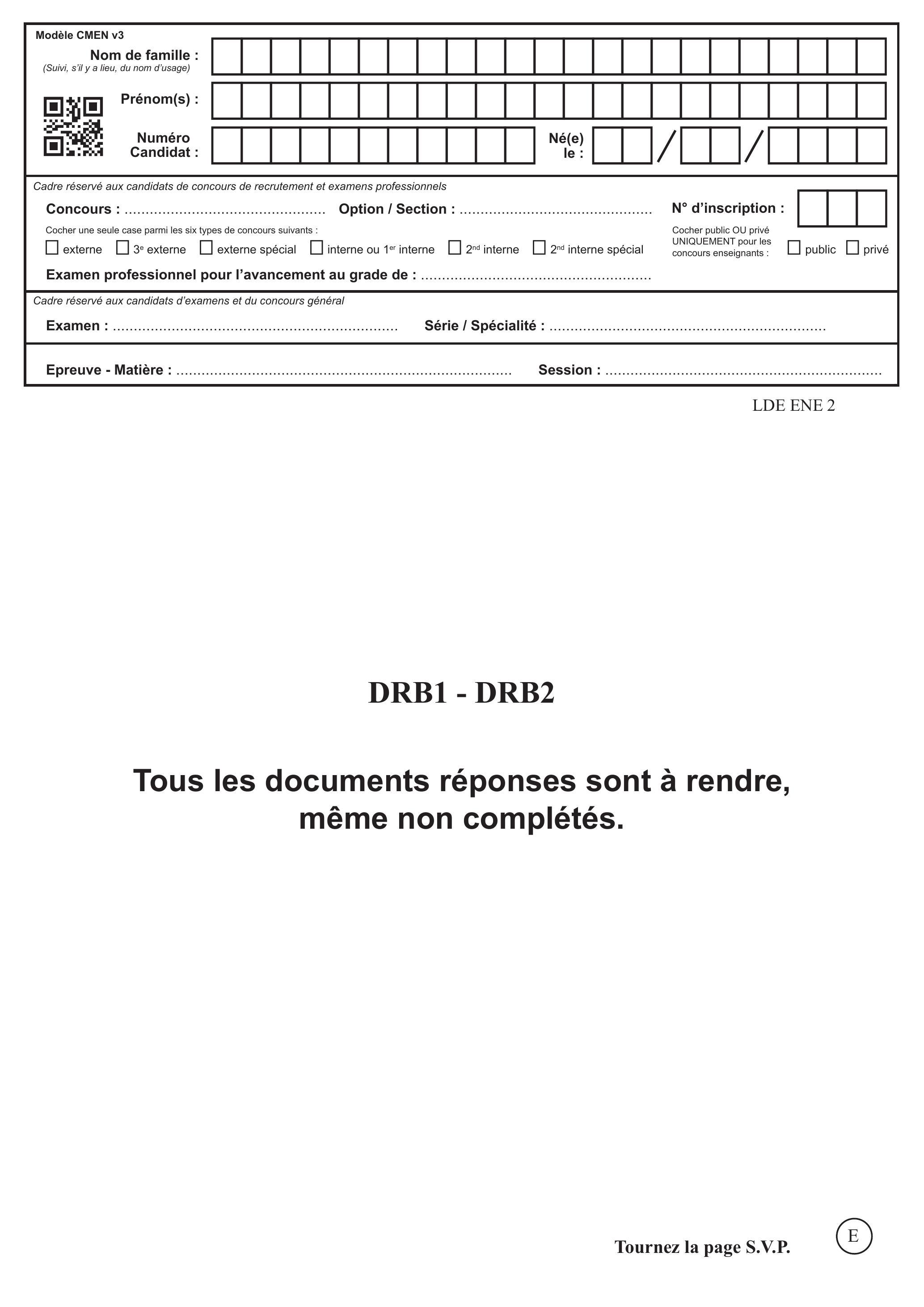

DOCUMENT RÉPONSE DRB1 (Question B13 et B15)

DOCUMENT RÉPONSE DRB2 (Question B20)

# Définitions des paramètres et constantes de l'equation de récurrence
a0 = # Coefficient à définir
a1 = # Coefficient à définir
b1 = # Coefficient à définir
# Equation de récurrence générale
# e désigne la liste des échantillons d'entrée, N le nombre d'échantillons
def correcteur (e,a0,a1,b1,N):
    s=[] # Création d'une liste vide
    s.append(0)
    for k in range(1,N):
        s_k= # Définition de s_k (=s[k])
        s.append(s_k) # Ajout de s_k à la liste
    return s

Questions fréquentes

3 questions

Sur quels chapitres porte l'épreuve 2 du CAPET ingénierie électrique 2026 ?

L'étude A porte sur la machine asynchrone et la motorisation d'un véhicule électrique, l'étude B sur les capteurs, la conversion analogique-numérique et l'asservissement numérique, autour du bus à hydrogène Hycity®.

Quelle est la structure de cette épreuve de résolution de problème ?

Les études A et B sont toutes deux à traiter obligatoirement, contrairement à l'épreuve 1 du même concours qui propose une partie au choix.

Le sujet demande-t-il de la programmation ?

Oui, la fin de l'étude B demande de compléter un programme Python implémentant l'équation de récurrence du correcteur numérique de température.

Pas de description pour le moment

Commentaires• CAPET sciences industrielles de l'ingénieur externe 2026, épreuve 2, option ingénierie électrique

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

CAPET CONCOURS EXTERNE ET CAFEP CORRESPONDANT (BAC + 3)

INFORMATION AUX CANDIDATS

Conseils aux candidats

Sommaire

Présentation du support

Étude du bus Hycity ^®

ÉTUDE A (à traiter obligatoirement)

Comment permettre les différentes mobilités du bus ?

Autonomie moyenne du bus

Variation de vitesse

ÉTUDE B (à traiter obligatoirement)

Comment réguler la température de fonctionnement de la pile à combustible ?

Acquisition de la température de la pile à combustible

Détermination de la fréquence d'échantillonnage

DOCUMENTS TECHNIQUES DE L'ÉTUDE A

Document technique DTA1

Moteur 1

Moteur 2

Moteur 3

Document technique DTA2

DOCUMENTS TECHNIQUES DE L'ÉTUDE B

Document technique DTB3

Document technique DTB4

ADS7029-Q1 Small-Size, Low-Power, 8-Bit, 2-MSPS, SAR ADC

Document technique DTB5

NE RIEN ECRIRE DANS CE CADRE

DOCUMENT RÉPONSE DRA1 (Questions A6 et A7)

DOCUMENT RÉPONSE DRA2 (Question A15)

DOCUMENT RÉPONSE DRA3 (Questions A16 et A17)

DOCUMENT RÉPONSE DRA4 (Question A19)

DOCUMENT RÉPONSE DRB2 (Question B20)

Questions fréquentes

Sur quels chapitres porte l'épreuve 2 du CAPET ingénierie électrique 2026 ?

Quelle est la structure de cette épreuve de résolution de problème ?

Le sujet demande-t-il de la programmation ?

Commentaires• CAPET sciences industrielles de l'ingénieur externe 2026, épreuve 2, option ingénierie électrique

Commentaires• CAPET sciences industrielles de l'ingénieur externe 2026, épreuve 2, option ingénierie électrique

Étude du bus Hycity $^®$
