EPREUVE SPECIFIQUE - FILIERE MP

INFORMATIQUE

Jeudi 5 mai : 14 h-18 h

Abstract

N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Les calculatrices sont interdites

Les deux parties qui composent ce sujet sont indépendantes et peuvent être traitées par les candidats dans un ordre quelconque.

Partie I. Logique et calcul des propositions

Nous nous intéressons dans cet exercice à l'étude de quelques propriétés de la logique propositionnelle tri-valuée. En plus des deux valeurs classiques VRAI ( T ) et FAUX

(⊥)

que peut prendre une expression, la logique propositionnelle tri-valuée introduit une troisième valeur INDETERMINE (?).

V

est l'ensemble des variables propositionnelles et

F

l'ensemble des formules construites sur

V

. Pour

A, B \in V

, les tables de vérité des opérateurs classiques dans cette logique propositionnelle sont les suivantes :

(a)

A \land B

$A$	$B$	$A \land B$
T	T	T
T	$⊥$	$⊥$
T	$?$	$?$
$⊥$	T	$⊥$
$⊥$	$⊥$	$⊥$
$⊥$	$?$	$⊥$
$?$	T	$?$
$?$	$⊥$	$⊥$
$?$	$?$	$?$

(b)

A \lor B

$A$	$B$	$A \lor B$
$⊤$	$⊤$	$⊤$
$⊤$	$⊥$	$⊤$
$⊤$	$?$	$⊤$
$⊥$	$⊤$	$⊤$
$⊥$	$⊥$	$⊥$
$⊥$	$?$	$?$
$?$	$⊤$	$⊤$
$?$	$⊥$	$?$
$?$	$?$	$?$

(c)

A \Rightarrow B

$A$	$B$	$A \Rightarrow B$
$⊤$	$⊤$	$⊤$
$⊤$	$⊥$	$⊥$
$⊤$	$?$	$?$
$⊥$	$⊤$	$⊤$
$⊥$	$⊥$	$⊤$
$⊥$	$?$	$⊤$
$?$	$⊤$	$⊤$
$?$	$⊥$	$?$
$?$	$?$	$⊤$

(d)

\negA

$A$	$\negA$
$⊤$	$⊥$
$⊥$	$⊤$
$?$	$?$

Définitions

Définition 1 Tri-valuation.
Une tri-valuation est une fonction

f : V \to {⊤, ⊥, ?}

On étend alors de manière usuelle la notion de tri-valuation sur l'ensemble des formules :

Définition 2 Une tri-valuation sur l'ensemble des formules est une fonction

f^ : F → {⊤, ⊥, ?}

.
Définition 3 Une tri-valuation

f^

satisfait une formule

φ

f^(φ) = ⊤

. On notera alors

f^⊢_3 φ

.
Définition 4 Formule.
Une formule

φ

est :

une conséquence d'un ensemble de formules $X$ si toute interprétation qui satisfait toutes les formules de $X$ satisfait $φ$ . On notera dans ce cas $X⊩_3 φ$ ;
une tautologie si pour toute tri-valuation $f^, f^(φ) = ⊤$ . On notera dans ce cas $⊩_3 φ$ .

Questions

I.1. Montrer que

A \lor \negA

n'est pas une tautologie.
I.2. Proposer alors une tautologie simple dans cette logique.

Posons

⊤ = 1, ⊥=0

? = 0, 5

.
I.3. Proposer un calcul simple permettant de trouver la table de vérité de

A \land B

en fonction de

A

B

. Même question pour

A \lor B

.
I.4. En logique bi-valuée classique, les propositions

\negA \lor B

A \Rightarrow B

sont équivalentes. Qu'en est-il dans le cadre de la logique propositionelle tri-valuée?
I.5. En écrivant les tables de vérité, indiquer si les propositions

\negB \Rightarrow \negA

A \Rightarrow B

sont équivalentes.
I.6. Donner la table de vérité de la proposition

((A \Rightarrow B) \land ((\negA) \Rightarrow B)) \Rightarrow B

. Cette proposition est-elle une tautologie?

Un nouvel opérateur d'implication, noté

\to

, est alors défini, dont la table de vérité est la suivante :

$A$	$B$	$A \to B$
$⊤$	$⊤$	$⊤$
$⊤$	$⊥$	$⊥$
$⊤$	$?$	$?$
$⊥$	$⊤$	$⊤$
$⊥$	$⊥$	$⊤$
$⊥$	$?$	$⊤$
$?$	$⊤$	$⊤$
$?$	$⊥$	$?$
$?$	$?$	$?$

I.7.

A \to A

est-elle une tautologie ?
I.8. Montrer qu'il n'existe aucune tautologie en utilisant uniquement cette définition de l'implication.
I.9. La proposition suivante est-elle une tautologie :

éà" ({A}⊩_3 B) est équivalent à (⊩_3 A → B) "?

On définit alors un type FormuleLogique représentant les formules de la manière suivante : type FormuleLogique

|Vrai (* Constante Vrai*)
|Faux (* Constante Faux*)
|Indétermine (* Constante Indeterminé*)
|Var of string (* Variable propositionnelle*)
|Non of FormuleLogique (* Négation d'une formule*)
|Et of FormuleLogique*FormuleLogique (* conjonction de deux formules*)
|Ou of FormuleLogique*FormuleLogique (* disjonction de deux formules*)
|Implique of FormuleLogique*FormuleLogique (* implication*)

I.10. Avec la représentation précédente, écrire en CaML la formule :

((A \Rightarrow B) \land ((\negA) \Rightarrow B)) \Rightarrow B.

I.11. Écrire alors une fonction récursive CaML lectureFormule, prenant en argument une formule et renvoyant une chaîne de caractères spécifiant comment un lecteur lirait la formule. Ainsi, par exemple, pour

φ = A \land (\negB)

, lectureFormule

φ

renvoie A et non B .

Partie II. Algorithmique et programmation

Le calcul de flots dans des graphes permet de modéliser et de répondre à une très large classe de problèmes, dont l'interprétation correspond à la circulation de flux physiques sur un réseau : distribution électrique, acheminement de paquets de données sur Internet, ...

Il s'agit en général d'acheminer la plus grande quantité possible de "matière" (courant, données, ...) entre une source

s

et une destination

t

. Les liens permettant d'acheminer les flux ont une capacité limitée et il n'y a ni perte ni création de "matière" lors de l'acheminement : pour chaque noeud intermédiaire du réseau, le flux entrant (ce qui arrive) doit être égal au flux sortant (ce qui repart).

Dans la suite de ce problème, nous nous intéressons à une modélisation de ces problèmes de flot par des graphes, dits réseaux de transport. Nous détaillons un algorithme de recherche d'un flot maximal, que nous relions à d'autres notions sur les graphes, telles que les coupes ou les couplages.

Définitions et premières propriétés

Dans toute la suite, nous considérons un graphe pondéré

G = (V_G, E_G)

orienté, où

V_G

est l'ensemble des sommets de

G

E_G

l'ensemble des arcs de

G

|V|

désigne le cardinal de

V_G

, c'est-à-dire le nombre de sommets.

Définition 5 Réseau de transport.

G

est un réseau de transport si :

il existe dans $V_G$ deux sommets particuliers, la source $s_G$ et le puits $t_G$ ;
il existe une fonction $c : V_G × V_G → ℝ^+ ∪ {∞}$ , appelée capacité et évaluant les arcs $(u, v) \in E_G$ de $G$ .

Dans cette définition,

\infty

est un élément absorbant pour tous les opérateurs arithmétiques, sauf l'inversion.

Définition 6 Flot.
Un flot de

G

est une fonction

x : V_G \times V_G \to ℝ

, qui associe à chaque arc

(u, v)

E_G

une quantité de flot

x(u, v)

On définit pour

x

une fonction bilan

B : V_G \to ℝ

, telle que :

\forally \in V_G B(y) = \sum_((u, v) \in E_G, u = y)x(u, v) - \sum_((v, u) \in E_G, u = y)x(v, u).

Le flot

x

est alors de valeur

ν

si :

{B(s_G), = ν; B(t_G), = − ν; ∀u ∈ V_G∖{s_G, t_G} B(u), = 0

\forall(u, v) \in E_G 0 ⩽ x(u, v) ⩽ c(u, v)

II.1. Donner une interprétation des équations (1) et (2).

Le problème du flot maximum consiste à maximiser

ν

en respectant les contraintes imposées par (1) et (2).

Nous supposons dans la suite de ce problème que :

$G$ ne contient aucun circuit orienté de $s_G$ vers $t_G$ composé uniquement d'arcs de capacité infinie ;
$G$ est un graphe symétrique, ce qui est possible car nous autorisons les arcs à avoir une capacité nulle. Seuls les arcs dont la capacité est strictement positive seront représentés.
La valeur maximum d'un flot peut être reliée avec une autre caractéristique du réseau de transport $G$ .
Définition $7 s, t$ -coupe.
Soit $S \subset V_G$ et $T = V_G∖S$ tels que $s_G \in S$ et $t_G \in T$ . Les arcs dont l'origine est dans $S$ et l'extrémité terminale dans $T$ forment une s,t-coupe de $G$ . On note $c(S, T) = \sumc(u, v)$ la capacité de la coupe.

(u, v) \in E_G; u \in S, v \in T

Définition 8 Coupe minimale.
Une coupe minimale est une coupe de capacité minimale parmi toutes les s,t-coupe de

G

.
II.2. Soit

x

un flot de valeur

ν

dans

G

et (

S, T

) une s,t-coupe de

G

. Montrer que :

ν ⩽ c(S, T)

Indication : faire la somme des relations (1) pour tous les sommets de

S

Définition 9 Flot maximal.
Soit

G

un réseau de transport et

x

un flot sur

G

. Si la valeur du flot

x

est égale à la capacité d'une coupe minimale de

G

, alors le flot est maximal. A l'inverse, si une coupe de

G

a une capacité égale à la valeur d'un flot maximal, alors cette coupe est minimale.

Cette relation sera utilisée pour stopper dans de bonnes conditions un algorithme itératif de maximisation de flot.

Modélisation

Dans la suite, un graphe sera représenté par sa matrice d'adjacence

A, A_(u, v)

représentant la capacité de l'arc (

u, v

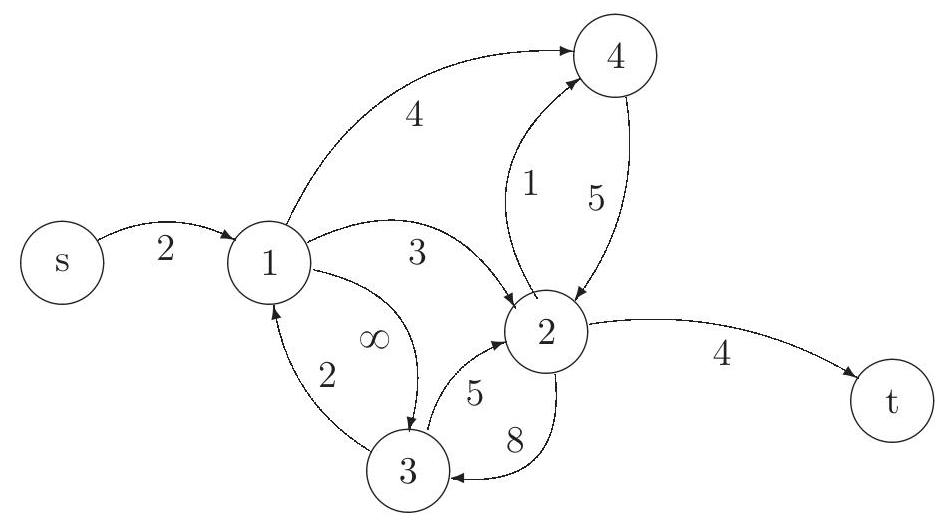

). Le réseau de transport

G

suivant sera utilisé pour répondre aux questions de ce paragraphe :

II.3. Proposer en CAML des types reseau_transport et flot permettant de modéliser un réseau de transport et un flot. Préciser en particulier comment indiquer que deux sommets ne sont pas reliés dans le graphe et comment modéliser une capacité infinie.
Déclarer alors le réseau de transport

G

.
II.4. Écrire en CAML une fonction flot_admissible:reseau_transport

\to flot \to

bool, qui teste qu'un flot vérifie les équations (1) et (2) pour le réseau de transport passé en paramètre.

Algorithme de Ford et Fulkerson

Algorithme 1: schéma général de l'algorithme de Ford et Fulkerson
    Entrées:
    Un réseau de transport $G=\left(V_{G}, E_{G}\right)$
    Sorties:
    Un flot $x$
    pour tout $(u, v) \in E_{G}$ faire
        $x(u, v) \leftarrow 0$
    tant que il existe un chemin améliorant $P$ de $s_{G}$ à $t_{G}$ faire
        Calculer $\alpha$, l'augmentation maximum sur le chemin $P$
        $x(u, v) \leftarrow x(u, v)+\alpha$ pour tous les arcs ( $u, v$ ) pris dans le sens direct
        $x(u, v) \leftarrow x(u, v)-\alpha$ pour tous les arcs $(u, v)$ pris dans le sens contraire
    retourner $x$

Soit

G

un réseau de transport et

x

un flot.
Définition 10 Chemin dans un graphe.
Un chemin d'origine

u

et d'extrémité

v

dans un graphe

G = (V_G, E_G)

est défini par une suite finie d'arcs consécutifs, reliant

u

v

Plusieurs chemins peuvent exister entre deux sommets de

G

.
II.5. Définir une fonction récursive CaML chemin (

g, u, v

) qui donne la liste des sommets successifs dans le graphe

G

pour passer de

u

v

. Dans le cas où plusieurs chemins existent, la fonction doit retourner un de ces chemins. Il pourra être pertinent d'utiliser une structure de pile, à définir, pour mémoriser le chemin.

Définition 11 Chemin améliorant.
Un chemin

P

s_G

t_G

dans

G

est dit améliorant de valeur

α

lorsqu'il construit un flot

x^'

à partir de

x

tel que :

si l'arc $(u, v) \in P$ est pris dans le sens direct, son flot peut être augmenté de $α$ unités :
$x^'(u, v) = x(u, v) + α$ et il faut $x^'(u, v) ⩽ c(u, v)$ ,
si l'arc $(u, v) \in P$ est pris dans le sens contraire, son flot peut être diminué de $α$ unités :
$x^'(u, v) = x(u, v) - α$ et il faut $x^'(u, v) ⩾ 0$ .
II.6. Montrer que $x^'$ est toujours un flot de $G$ . Donner la valeur de $x^'$ en fonction de $x$ .
II.7. Soit $P$ un chemin améliorant. Pour un $arc(u, v) \in P$ , donner la capacité maximum d'augmentation $α$ , suivant qu'il soit parcouru dans le sens direct ou contraire, pour que $x^'$ reste un flot du réseau de transport $G$ . En déduire, pour $P$ donné, l'augmentation maximale possible de $P$ pour que $x^'$ reste un flot de $G$ . L'algorithme de Ford et Fulkerson, décrit dans l'algorithme 1, reprend l'idée de chemin améliorant pour construire un flot maximum dans un réseau de transport.
II.8. Démontrer que l'algorithme de Ford et Fulkerson s'arrête effectivement.

Graphes des résidus et algorithme d'étiquetage

Tel qu'il est décrit en algorithme 1, l'algorithme n'est pas exploitable, en raison de sa complexité élevée.
II.9. Si

|V|

est le nombre de sommets du réseau de transport et

|E|

est le nombre d'arcs, évaluer la complexité de l'algorithme de Ford et Fulkerson, dans le cas où les capacités sont entières et bornées

parC < \infty

L'algorithme 1 présente un principe général qui a donné lieu à de nombreuses variantes en vue d'en diminuer la complexité. Les questions suivantes traitent l'une de ces variantes.

Définissons alors un graphe des résidus permettant de construire une variante efficace de l'algorithme de Ford et Fulkerson.

Définition 12 Graphe des résidus.
Soit

G = (V_G, E_G)

un réseau de transport, muni d'une fonction capacité

c

. Soit

x

un flot dans

G

. Le graphe des résidus de

G

, noté

G[x]

, possède les mêmes sommets et arcs que

G

. Chaque arc (

u, v

) est valué par un résidu

r(u, v)

, donné par :

\forall(u, v) \in E_G r(u, v) = c(u, v) - x(u, v) + x(v, u) et r(v, u) = c(v, u) - x(v, u) + x(u, v).

II.10. Définir en CaML un type residu permettant de modéliser un graphe des résidus.
II.11. Écrire une fonction CAML graphe_residu:reseau_transport

\to flot \to

residu qui, à partir d'un réseau de transport

G

et d'un flot

x

, retourne un graphe des résidus de type residu spécifiant le graphe des résidus entre le réseau de transport

G

et le flot

x

. Cette fonction fera impérativement appel à une fonction récursive.

Utilisons alors

G[x]

pour construire un algorithme dérivant de Ford et Fulkerson, appelé algorithme d'étiquetage (algorithme 2), qui est étudié dans la suite de ce problème. Dans cet algorithme, la constante NULL désigne l'absence de valeur associée à la variable correspondante.

Algorithme 2: algorithme d'étiquetage
    Entrées:
    Un réseau de transport $G=\left(V_{G}, E_{G}\right)$
    Sorties:
    Un flot $x$
    pour tout $(u, v) \in E_{G}$ faire
        $x(u, v) \leftarrow 0$
    Marque $[\mathrm{t}] \leftarrow$ vrai
    tant que Marque[t] faire
        pour tous les $u \in V_{G}$ faire
            Marque $[u] \leftarrow$ faux
            Pred[u] $\leftarrow$ NULL
        Marque[s] $\leftarrow$ vrai
        $S \leftarrow\{s\}$
        ************ Phase 1 ************
        tant que $S \neq \varnothing$ et $\operatorname{Non}($ Marque $[t])$ faire
            Choisir $u \in S$
            $S \leftarrow S \backslash\{u\}$
            pour tous les $(u, v) \in G[x]$ faire
                si $r(u, v)>0$ et $\operatorname{Non}($ Marque $[v])$ alors
                    $\operatorname{Pred}[\mathrm{v}] \leftarrow u$
                    Marque[v] $\leftarrow$ vrai
                    $S \leftarrow S \cup\{v\}$
        ************ Phase 2 ************
        si Marque[t] alors
            $P \leftarrow\{(u, v) / \operatorname{Pred}[v]=u\}$
            $\alpha \leftarrow \min \{r(u, v) /(u, v) \in P\}$
            MiseAJour $((u, v), P, x, \alpha)$
    retourner $x$

II.12. Montrer que l'on a toujours

r(u, v) ⩾ 0

.
II.13. Montrer, à l'aide d'un exemple simple d'un réseau de transport à deux sommets, qu'il est possible d'avoir

r(u, v) > c(u, v)

Il n'est donc pas toujours possible d'ajouter le résidu au flot de l'arc correspondant.
II.14. Soit un chemin améliorant

P

α

dans

G[x]

, empruntant l'arc

(u, v)

, de capacité

c(u, v)

et de flot

x(u, v)

, tels que

x(u, v) ⩽ c(u, v)

mais

x(u, v) + α ⩾ c(u, v)

. Proposer une stratégie d'amélioration de

P

permettant d'augmenter la valeur du flot

x

de la quantité

α

, tout en conservant les contraintes (2). En déduire une interprétation du résidu. A quelle étape de l'algorithme 2 correspond cette stratégie?

Nous nous intéressons maintenant à la phase 2 de l'algorithme 2 .
II.15. Si la condition Marque[t] est vérifiée, que cela implique-t-il sur la recherche de chemins dans le réseau de transport? Que représentent alors

P

α

L'algorithme 2 poursuit son exécution tant qu'un chemin améliorant de

s_G

t_G

dans

G[x]

existe. À l'arrêt, notons

S

l'ensemble des sommets marqués et

T = V_G∖S

.
II.16. Montrer que (

S, T

) est une s,t-coupe de

G

et que pour tout couple

(u, v) \in S \times T, r(u, v) = 0

. En déduire que :
(i). pour tout arc

(u, v)

S

vers

T, x(u, v) = c(u, v)

;
(ii). pour tout arc

(u, v)

T

vers

S, x(u, v) = 0

.
II.17. Soit

x

un flot de valeur

ν

dans

G

. En utilisant la question II.2., montrer alors que :

ν = c(S, T)

La valeur d'un flot maximum de

s_G

t_G

est donc égale à la plus petite capacité d'une s,t-coupe.

Application : problème de couplage

Soit

G = (V_G, E_G)

un graphe non-orienté et

(A, B)

une partition de

V_G

.
Définition 13 Couplage.
Un couplage de

G

est un ensemble d'arêtes

E_G^' \subset E_G

, tel que les arêtes de

E_G^'

soient deux à deux non adjacentes.

En considérant une partition (

A, B

) de

V_G

, un couplage de

G

peut aussi être vu comme un ensemble d'arêtes

E_G^' \subset E_G

, tel que toute arête de

E_G^'

relie un sommet dans

A

à un sommet de

B

Dans la suite, nous recherchons un couplage de

G

qui contient un maximum d'arêtes (couplage maximum).
II.18. Montrer que ce problème peut se modéliser comme un problème de flot. Définir le réseau de transport correspondant et le flot associé.
II.19. Proposer une implémentation récursive en CAML de la recherche d'un couplage maximum.

Fin de l'énoncé

Pas de description pour le moment

Commentaires• CCINP Option Informatique MP 2016

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...
