ENS Physique BCPST 2015Sujet et corrigé

CONCOURS D'ADMISSION SESSION 2015

Durée : 4 heures

Cette épreuve est constituée de deux problèmes qui portent sur des domaines différents de la physique. Le premier traite de l'observation des planètes situées hors de notre système solaire et de la recherche d'éventuelles traces de vie. Le second propose d'examiner le fonctionnement de plusieurs types de microscopes et d'en comparer les performances. Ces deux problèmes sont totalement indépendants.
Les parties de texte encadrées éclairent le contexte de l'étude mais leur lecture n'est pas nécessaire à la résolution des problèmes.

Depuis l'observation, en 1995, par M. Mayor et ses collaborateurs, de la première planète extra-solaire, c'est-à-dire d'une planète située en dehors de notre système solaire et orbitant autour d'une autre étoile que le Soleil, plus d'un millier d'autres planètes extra-solaires ont été découvertes. Ce domaine d'astrophysique est devenu très actif et est notamment motivé par la possibilité de plus en plus réaliste d'observer un jour des planètes ressemblant à la Terre et susceptibles d'héberger une forme de vie. Ce problème présente quelques méthodes utilisées pour la recherche de tels systèmes.

Une planète de masse m_p tourne autour d'une étoile de masse M_e selon une orbite circulaire (figure (1)). Dans la mesure où m_p≪M_e, on considère, dans un premier temps, que l'étoile demeure immobile. On souhaite établir la loi de Kepler qui lie la période de révolution T de la planète autour de l'étoile à la distance R qui les sépare.

Pour décrire ce mouvement plan, circulaire, on adoptera un repère polaire ( u⃗_r, u⃗_θ ) dont l'origine coïncide avec le centre de l'étoile.

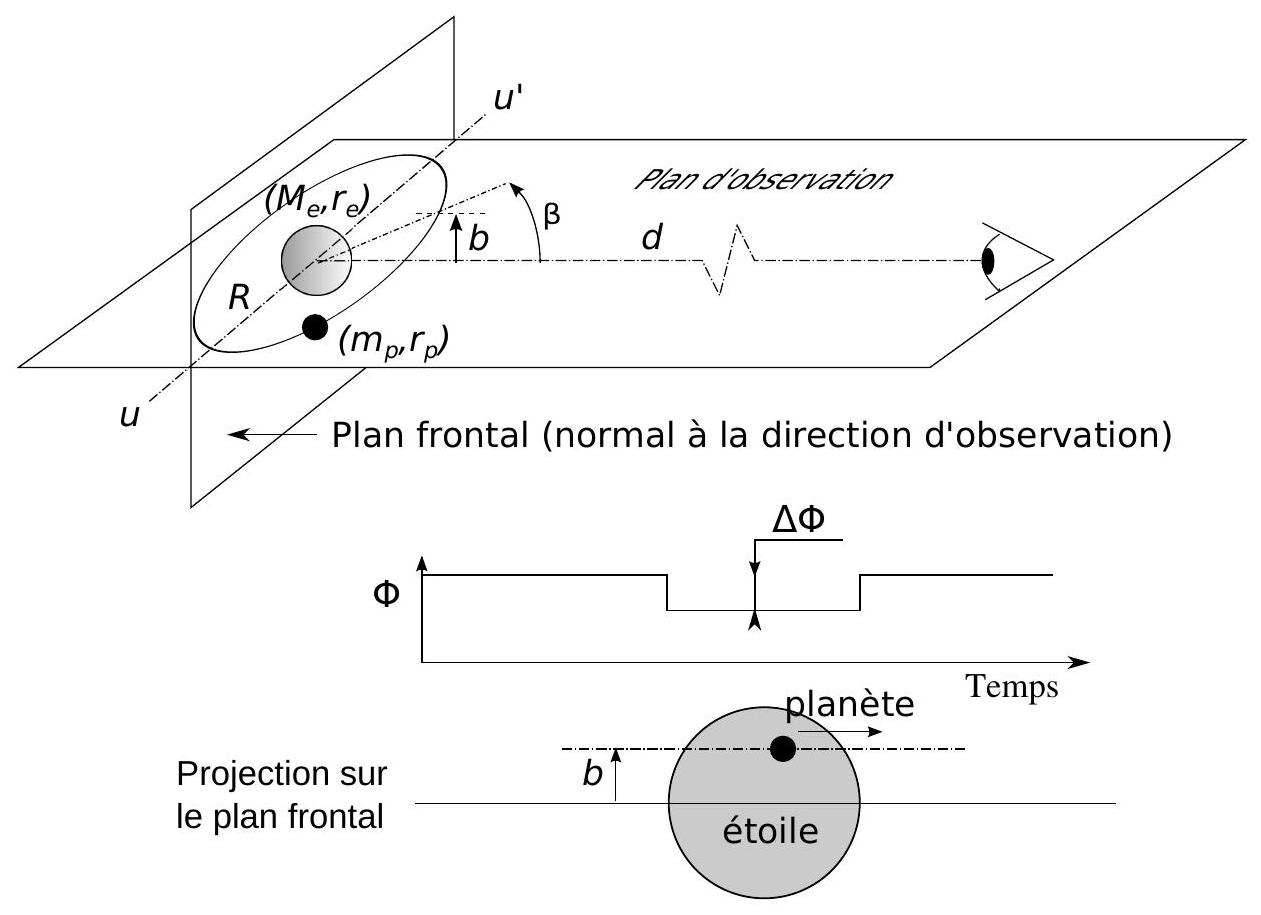

Du fait de la très grande différence de brillance entre une étoile et chacune de ses planètes, il est très difficile de détecter leur présence par leur observation directe. La plupart des méthodes de détection de planètes extra-solaires employées jusqu'aujourd'hui sont des méthodes indirectes où c'est la lumière provenant de l'étoile qui est détectée. L'une d'elles est la méthode des transits qu'illustre la figure (2). Le flux d'énergie lumineuse Φ (unité : W ), provenant de l'étoile de rayon r_e et détecté par le télescope d'observation, diminue lorsque la planète de rayon r_p transite devant elle, en l'éclipsant partiellement.
5. Le plan de l'orbite de la planète et le plan d'observation forment un angle β (figure (2)). Un transit a ainsi une durée qui dépend du paramètre b représentant l'élévation de la trajectoire de la planète par rapport au plan d'observation, à son apogée.
a) En négligeant l'effet de bord où la planète n'est que partiellement superposée au disque stellaire, établir que la durée d'un transit s'exprime :

où τ_e est la durée de l'éclipse la plus longue (pour b = 0 ).
b) Représenter graphiquement le rapport τ/τ_e, en fonction de b/r_e.

Montrer que plus de la moitié des trajectoires produisant une éclipse ont une durée d'éclipse supérieure à 80% de la durée τ_e.

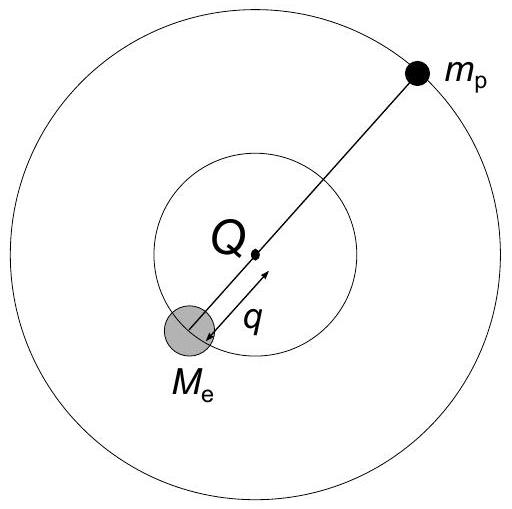

Bien que m_p≪M_e, l'étoile n'est toutefois pas strictement immobile. Une seconde méthode indirecte de détection de la présence de planète gravitant autour d'une étoile consiste alors à observer le mouvement de l'étoile autour du centre de gravité Q du système étoile-planète. Ce système est illustré figure (3).
13. Déterminer le rayon q de l'orbite de l'étoile autour du centre de gravité Q, en fonction de M_e, m_p et de la distance R étoile-planète.
14. En supposant que la relation établie à la question (3) demeure applicable, déterminer la vitesse tangentielle v de l'étoile, en fonction des masses de l'étoile et de la planète, de la distance R qui les sépare et de la constante gravitationnelle.

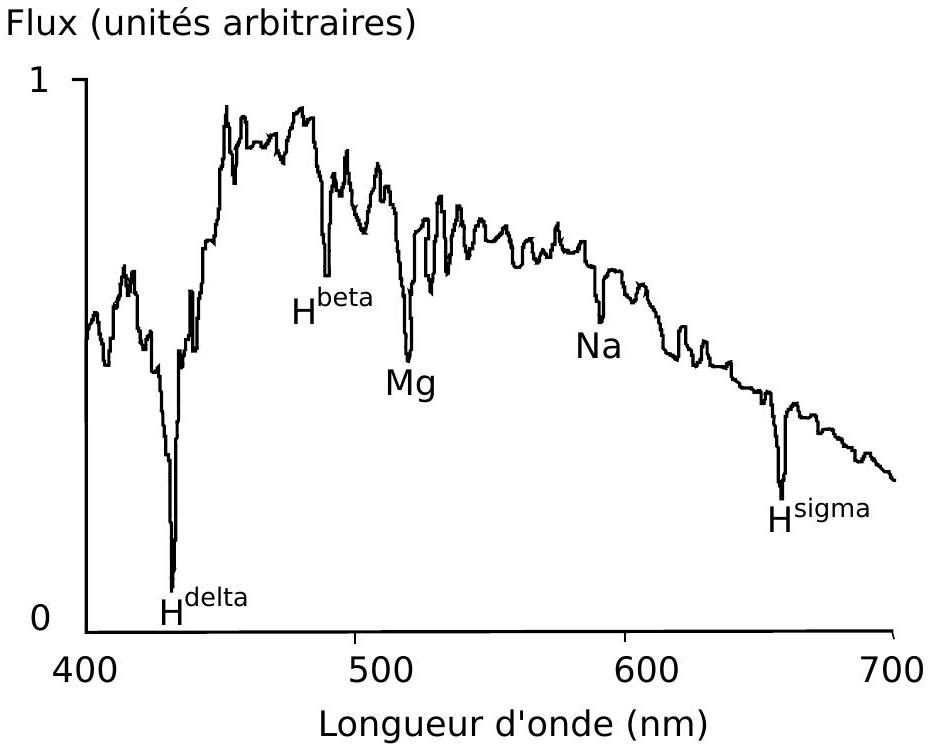

15. La composante v_a de la vitesse de l'étoile selon l'axe d'observation se déduit du décalage Doppler subi par les radiations provenant de l'étoile. Leur spectre présente alors l'aspect de celui illustré figure (4). Il y apparaît des raies d'absorption, bien identifiables, dues aux éléments formant la couche externe de l'étoile. Ces raies sont ensuite comparées à des raies étalons les plus proches.

a) Pour une raie, située à la longueur d'onde λ_0 si l'étoile était immobile (source étalon du laboratoire), et à λ_a lorsqu'elle a une vitesse axiale apparente v_a, établir l'expression du décalage Doppler (non relativiste) Δλ ≡ λ_a − λ_0. Nous convenons que la vitesse v_a est comptée positivement dans le sens observateur-étoile.
b) Exprimer le rapport v_a/c en fonction de Δλ/λ_0.
c) Un décalage vers le rouge signifie-t-il que l'étoile s'éloigne ou se rapproche de l'observateur?
16. Application.
a) Pour les systèmes Terre-Soleil, puis Jupiter-Soleil, observés depuis un autre système stellaire selon un axe d'observation situé dans le plan des orbites, calculer les valeurs de q, v et de l'amplitude maximale de variation de λ_a sur une orbite.
b) La détection du mouvement d'une étoile via des mesures spectroscopiques usuelles (par exemple, comme celles effectuées lors des séances de travaux pratiques) semble-t-elle aisée?
c) L'approximation non relativiste adoptée a priori pour le calcul du décalage Doppler apparaîtelle fondée?

La vie se caractérise par sa capacité à stocker de l'information, à la répliquer tout en pouvant muter pour évoluer en s'adaptant à l'environnement. Elle est basée sur la chimie du carbone dont la richesse dépasse de beaucoup celle de tous les autres éléments chimiques connus. Cette richesse repose en grande partie sur les possibilités, en solution aqueuse, d'adopter des conformations tri-dimensionnelles rigides et réactives en regroupant ou en ségrégant des groupements hydrophiles ou hydrophobes. Même si on ne peut pas exclure l'éventualité d'autres voies chimiques ayant donné naissance à d'autres formes de vie, on peut s'interroger sur la possibilité que la vie basée sur la chimie du carbone en présence d'eau liquide soit apparue ailleurs que sur Terre.

On définit la zone habitable comme étant la région des orbites de planètes pouvant présenter de l'eau sous forme liquide.
17. Température minimale.
a) Représenter le diagramme de phase de l'eau (température T en abscisse et pression P en ordonnée).
b) Définir le point triple. Pour l'eau, ses coordonnées sont : ( T_t = 273, 16 K, P_t = 611 Pa ).
c) Préciser les propriétés de la pente de la courbe de fusion et justifier que l'on peut considérer que ce changement d'état s'opère à température fixée que l'on précisera.
d) En déduire la température minimale T_(min) d'une planète dans la zone habitable.
18. Température de la planète.

On considère l'étoile et la planète comme des corps sphériques de températures (de surface) respectives T_e et T_p. On admet que chacun de ces corps rayonne un flux d'énergie lumineuse isotrope qui, intégré sur toute leur surface et sur tout leur spectre d'émission, s'exprime :

où T est la température absolue du corps considéré, r son rayon et σ une constante dont la valeur est indiquée dans les données.
a) Déterminer le flux d'énergie lumineuse Φ_(e/p) rayonné par l'étoile et reçu par la planète (on suppose qu'elle l'absorbe totalement).
b) On suppose que la planète possède une atmosphère où les vents sont suffisants pour uniformiser la température entre la face éclairée par l'étoile et la face sombre. Exprimer, dans ces conditions, le flux d'énergie lumineuse Φ_(tot, p) rayonné par la planète.
c) En négligeant les éventuelles sources de chaleur internes à la planète, déterminer enfin sa température T_p.
19. La borne supérieure T_(max) de la température de la zone habitable est plus difficile à définir. Pour simplifier, on la choisira ici égale à 363 K (soit 90^∘ ) (au-delà, dans une large gamme de pression, la plupart des molécules organiques se dégradent). Exprimer les bornes inférieure R_(min) et supérieure R_(max), de la distance R, délimitant la zone habitable autour de l'étoile.
20. Calculer ces bornes pour le système solaire. On les exprimera en unité de distance Terre-Soleil (aussi appelée ua, pour "unité astronomique").

Quelle bio-signature rechercher?
Toute la zone habitable n'est pas pour autant habitée, comme le prouve l'exemple de la Lune. Il faut donc définir des indicateurs complémentaires de présence de vie. Une concentration élevée de dioxygène ( O_2 ) dans l'atmosphère de la planète pourrait être le premier. En effet, le carbone initialement présent sur la planète l'est sous forme entièrement oxydé de CO_2 gazeux ou fixé dans les carbonates. Pour accéder à la chimie riche du carbone, il doit être réduit et ce processus nécessite de l'énergie. Un système vivant s'adaptant de façon optimale à son environnement devrait finir par exploiter pour cette réduction l'énergie la plus abondante sur la planète, c'est-à-dire l'énergie lumineuse provenant de l'étoile. La réaction chimique produite alors est la réaction de photosynthèse (5).

En plus des molécules organiques recherchées, cette réaction produit du dioxygène ( O_2 ). Il est donc très probable que si une vie évoluée est présente sur une planète, la concentration d' O_2 dans son atmosphère y soit élevée. La réciproque est aussi très vraisemblable. Sans une production continue d' O_2, celui-ci disparaîtrait rapidement à l'échelle géologique ( 10^7 ans ), en oxydant des roches. Reste donc à savoir si une autre source d' O_2 que celle produite par des systèmes vivants est susceptible d'exister. Ce scénario est très improbable autour d'une étoile ressemblant au Soleil (étoile dite de type G). Dans ce cas, la stoechiométrie de la photosynthèse nécessite deux photons ( 2hν ) du pic du spectre de l'étoile (de couleur jaune) pour synthétiser un monomère CH_2 O. Les flux lumineux dans la zone habitable ont une intensité telle qu'un photon n'est disponible que toutes les millisecondes, en moyenne. Or, les durées de vie des états intermédiaires ayant absorbé le premier photon sont généralement de l'ordre de la nanoseconde. La photosynthèse ne peut avoir lieu dans le chloroplaste qu'au prix d'une machinerie moléculaire très complexe, fruit d'une évolution orientée par la sélection. Il s'agit donc très probablement d'une caractéristique unique des systèmes vivants.

Dans la suite de ce problème on considère que la présence d' O_2 dans l'atmosphère d'une planète, située dans la zone habitable autour d'une étoile, est une signature de la présence de vie évoluée. On se propose d'examiner comment la méthode des transits étudiée en question (I.B) permet de rechercher cette bio-signature.
21. On souhaite déterminer le profil vertical de la masse volumique ρ = ρ(z) de l'atmosphère de la planète. Traduire l'équilibre des forces de pression et de gravité sur un volume élémentaire d'atmosphère d'épaisseur dz et de surface S. On note g⃗ = − gu⃗_z le champ de pesanteur, supposé a priori uniforme sur le doamine d'étude.
22. En assimilant l'atmosphère à un gaz parfait de masse molaire μ et de température T_p uniforme, montrer que :

où H = RT_p/(μg) est une longueur caractéristique.
23. Pour une planète sphérique homogène, montrer que H est inversement proportionnelle à r_p.
24. Application.
a) Calculer la valeur de H pour une planète identique à la Terre mais dont l'atmosphère serait composée uniquement d' O_2.
b) L'hypothèse adoptée considérant que g est uniforme est-elle, ici, justifiée ?

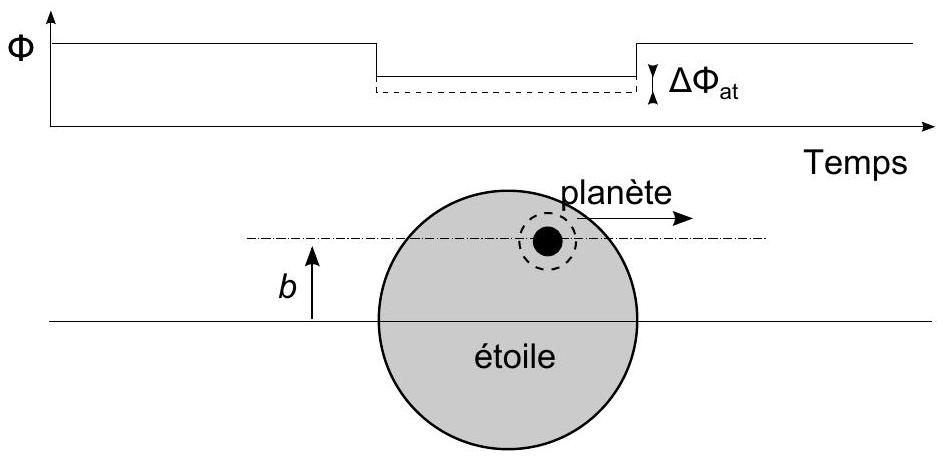

25. Lors d'un transit de la planète devant l'étoile, l'atmosphère accroît le rayon apparent de la planète et intensifie le phénomène d'éclipse, comme l'illustre la figure (5). Nous identifions H à l'épaisseur de la couche atmosphérique et notons ε son facteur de transmission de la lumière ( ε = 1, ou 0 , pour une atmosphère parfaitement transparente, ou opaque). On considère que l'atmosphère est uniformément dense et on néglige les variations de longueur de sa traversée par la lumière de

l'étoile, en fonction de l'altitude.
Exprimer, dans ces conditions, la variation relative de flux ΔΦ_(at)/Φ dû au transit de l'atmosphère.
26. Le coefficient de transmission ε dépend de la longueur d'onde de la lumière. Dans le cas d'une atmosphère constituée d^′ O_2, ε présente des raies d'absorption dont la principale est située à λ_1 = 0, 77μ m. On donne ε_1 ≡ ε(λ_1) = 0, 50, tandis que pour λ_2 = 0, 80μ m on a ε_2 ≡ ε(λ_2) = 0, 95. Pour détecter la présence d' O_2, on choisit de mesurer l'écart ΔE ≡ E(λ_2) − E(λ_1), correspondant à la différence des énergies lumineuses reçues, durant toute la durée de l'éclipse, exprimée en nombre de photons.
a) Rappeler le nom de l'appareil qui permet de mesurer le flux d'énergie lumineuse en fonction de la longueur d'onde.
b) On note η le rapport du flux émis par l'étoile dans une bande de spectre autour d'une longueur d'onde sélectionnée, par rapport à son flux total (ensemble de son spectre). On suppose cette grandeur identique pour λ_1 et λ_2. On rappelle que l'énergie véhiculée par un photon s'exprime e = hc/λ.
Donner l'expression du signal mesuré ΔE (en nombre de photons), pour un observateur situé à une distance d de l'étoile et utilisant un télescope de diamètre δ.
27. On souhaite estimer le bruit (les fluctuations) associé à la mesure de l'énergie lumineuse provenant de l'étoile. L'expression de ΔE obtenue à la question précédente correspond à la valeur moyenne du nombre de photons reçus lors d'une éclipse. Le nombre de photons reçus est en fait une variable aléatoire qui suit une loi dite de Poisson. Cela signifie, qu'en reproduisant plusieurs fois la même mesure, on compte un nombre de photons α_1 lors de la première mesure, α_2 lors de la deuxième mesure, etc. Si la moyenne de ces mesures est α, chaque réalisation α_i de la mesure varie autour de cette moyenne selon une variance qui, dans le cas de cette distribution, est égale, elle aussi, à α.
a) Exprimer l'écart-type des fluctuations du nombre de photons reçus par le télescope pendant l'éclipse, dans chaque bande du spectre étudiée.
b) En déduire une estimation du bruit minimal (dit "bruit de photon") attendu pour la mesure présentée en question (26).
c) Quelles autres sources de bruit peut-il exister?
28. Application.
a) Calculer le rapport du signal ΔE sur le "bruit de photon" (RSB) attendu pour une planète identique à la Terre, transitant devant son étoile, identique au Soleil, et observée depuis une distance de 10 années-lumière, soit d = 9, 5 × 10^(16) m. On prendra η = 20/700 pour tenir compte que l'on n'intègre, pour chaque bande, que 20 nanomètres sur les 700 que compte le spectre solaire. On effectuera ce calcul pour le futur télescope européen E.T.L., de diamètre δ = 38 m, qui sera situé au Chili,
b) Commenter ce résultat.
c) Justifier qu'une première génération de missions soit chargée de répertorier les étoiles proches possédant un système planétaire, avant qu'une seconde génération de missions ne tente d'y déceler des atmosphères planétaires riches en dioxygène.
29. Peut-on espérer augmenter ce rapport signal sur bruit si la planète qui transite est une "superTerre", de diamètre double de celui de la Terre?
30. Pour que le transit d'une planète de la zone habitable soit observable, il est nécessaire que la trajectoire de la planète coupe le faisceau de lumière de l'étoile qui parvient à l'observateur (soit, en se reportant à la figure (2), |b| ≤ r_E ). Cette configuration est beaucoup plus courante pour les étoiles dites de type M que pour celles dites de type G , comme le Soleil, malgré leur plus petite taille ( r_e^M = 0, 3r_e^G; M_e^M = 0, 25M_e^G; T_e^M = 0, 5T_e^G ).
a) L'angle β, entre le plan orbital et le plan d'observation, pour un système étoile-planète choisi au hasard, se situe équiprobablement entre 0 et π/2. Établir que la probabilité d'observer le transit d'une planète, située dans une zone habitable, devant une étoile de type M est 4 fois plus élevée que devant une étoile de type G . On ne considèrera que la frontière proche R_(min) (exprimée à la question (19)) et on fera les approximations que suggèrent les différents ordres de grandeurs mis en jeu,
b) Calculer le rapport signal sur bruit (RSB) relatif au transit d'une planète identique à la Terre devant, cette fois, une étoile de type M. On choisira les mêmes valeurs des paramètres d, η et δ que celles adoptées à la question (28).
c) Sans développer de calculs, mais en s'appuyant sur des arguments physiques, expliquer pourquoi, malgré cette valeur plus faible du RSB que pour les étoiles G, les étoiles M, plus abondantes dans la galaxie, sont les cibles privilégiées des missions de seconde génération.

La microscopie optique est un outil d'investigation essentiel en biologie car elle permet d'étudier les cellules vivantes, dans des conditions physiologiques. C'est grâce aux premiers microscopes qu'a été décrit, à partir du 17ème siècle, le monde cellulaire. Cette découverte a fourni un cadre nouveau à la biologie et a ouvert la voie vers d'autres avancées majeures, comme l'étude des bases moléculaires du vivant. Le 20ème siècle a notamment vu l'avènement de la biologie moléculaire et de la génétique. Ces révolutions ayant motivé le besoin de comprendre comment les événements biochimiques s'organisent au sein de la cellule, la deuxième moitié du 20ème siècle a été l'occasion d'une "renaissance de la microscopie". Des techniques aujourd'hui très utilisées ont ainsi été développées, comme l'utilisation de marqueurs fluorescents permettant d'obtenir des images contrastées de structures et fonctions intracellulaires.

Ce problème propose d'étudier le principe des microscopes de fluorescence dans un cadre très simplifié, de comprendre leurs limitations, puis d'étudier comment la microscopie confocale permet de repousser certaines de ces limites.

On considère que l'objet observé est constitué de molécules fluorescentes, c'est-à-dire capables d'absorber de la lumière d'une certaine couleur (par exemple bleue) et de réémettre de la lumière d'une autre couleur, correspondant à une longueur d'onde plus grande (par exemple verte). La lumière excitatrice (absorbée) et celle détectée (réemise) peuvent aisément être séparées à l'aide de filtres et de réflecteurs dichroïques. Dans cette première partie, on suppose qu'un système d'éclairage adéquat permet d'irradier uniformément l'échantillon d'une lumière bleue, et on ne s'intéresse qu'à la détection de la lumière verte émise par chaque molécule fluorescente.

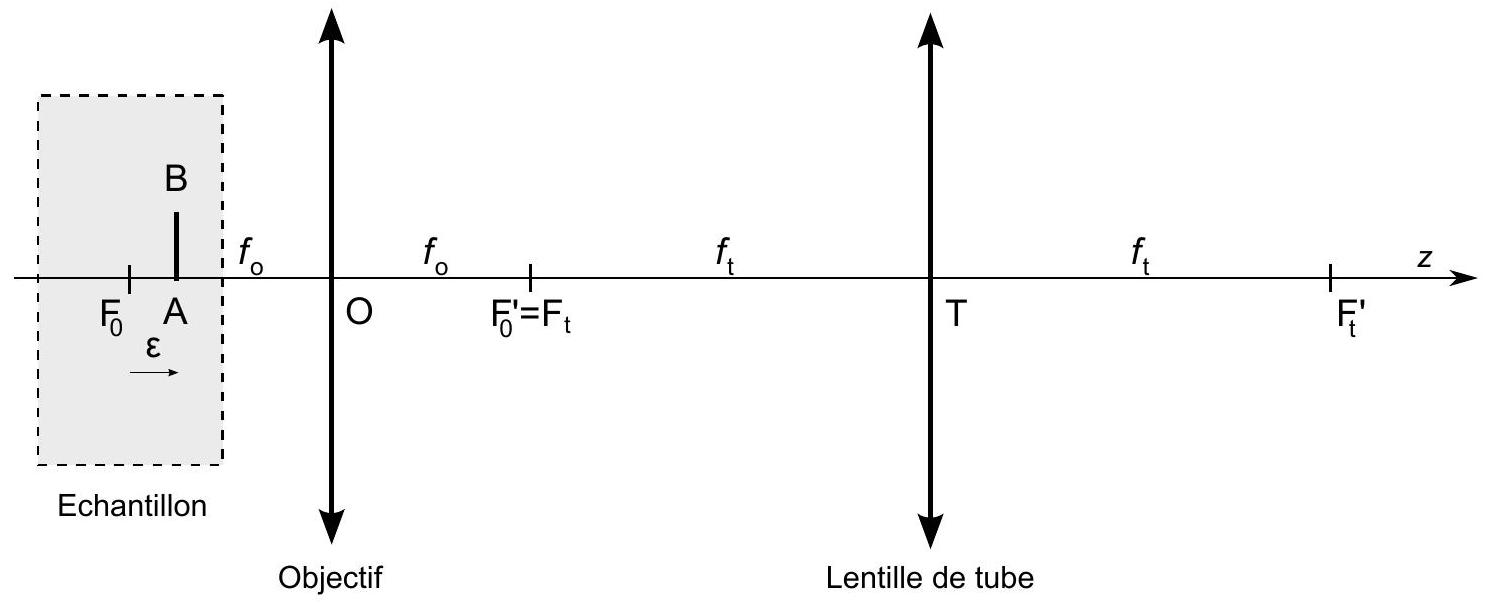

La formation des images dans un microscope est réalisée à l'aide de deux systèmes optiques, l'objectif et la lentille de tube. On les assimile à des lentilles minces L_o et L_t, convergentes, de distances focales f_o et f_t, séparées de la distance f_o + f_t. Voir la figure (1).

Le photodétecteur d'une caméra est placé dans le plan focal image de L_t. Indiquer alors où se situent les points de l'échantillon dont l'image apparaît nette sur ce détecteur.
4. Application.
a) Calculer la valeur de γ_t.
b) Calculer la distance minimale Δ_p x (résolution) séparant deux molécules fluorescentes que devrait en principe pouvoir distinguer une caméra. On considèrera que son détecteur est formé d'un réseau de pixels contigus (de taille δ ).

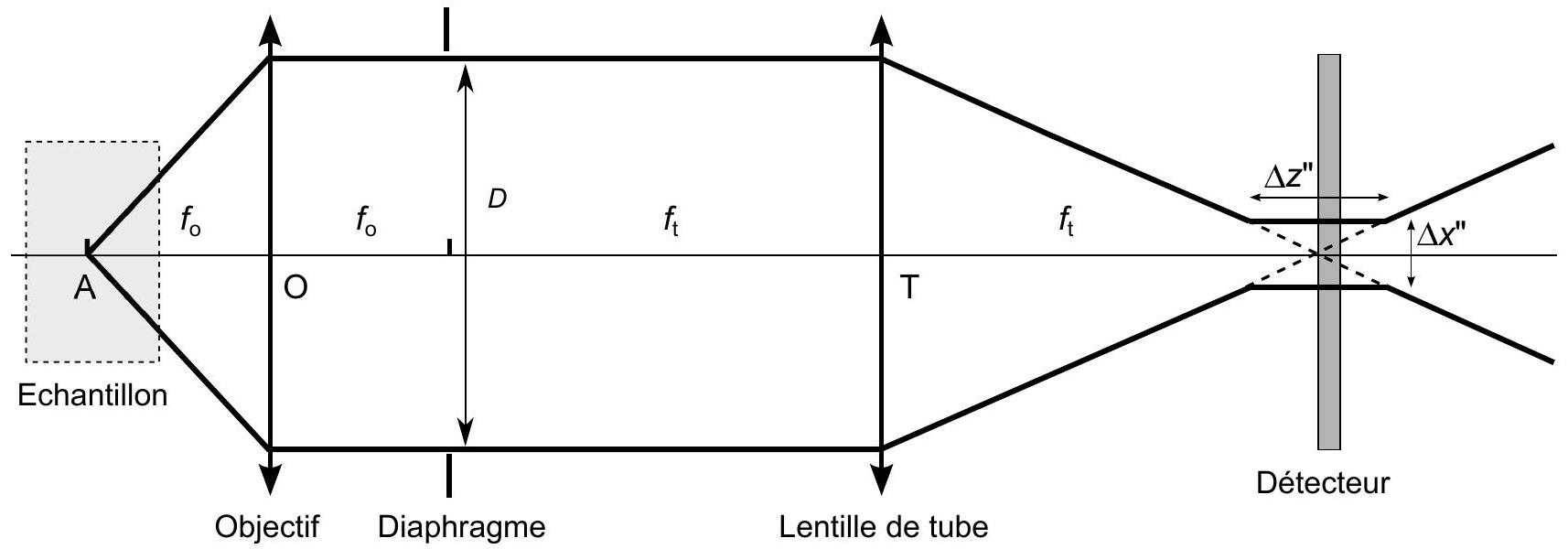

5. La résolution du microscope n'est pas limitée seulement par la résolution du détecteur, mais également par la diffraction, phénomène non décrit par l'optique géométrique. Ainsi, toute onde se propageant à travers un système qui limite son extension latérale subit une divergence à sa sortie. Dans le cas du microscope " 4f ", la limitation latérale du faisceau peut se modéliser par un diaphragme de diamètre D situé dans le plan focal image de l'objectif. L'image d'un point A est alors une tache lumineuse, dite tache de diffraction, centrée sur son image géométrique A^(′′). Son diamètre s'exprime ici Δx^(′′) ≈ λf_t/D, où λ désigne la longueur d'onde de la lumière émise par fluorescence. On considère alors que le faisceau, après la lentille de tube, est un cône convergent puis divergent, modifié à son sommet par un cylindre de diamètre Δx^(′′), sur une longueur Δz^(′′) (forme de sablier), tel qu'illustré figure (2). On se propose ici de décrire les limitations de résolution du microscope qui en découlent.
a) En adoptant comme critère que deux points A et B sont discernables si leurs taches de diffraction ne se recouvrent pas sur le détecteur, déterminer la limite de résolution latérale Δx dans l'échantillon. L'exprimer en fonction de λ et de l'ouverture numérique ON ≡ D/(2f_o) de l'objectif.
b) Exprimer Δz^(′′) en fonction de Δx^(′′), f_t et D, puis de λ, f_t et D.

La résolution axiale Δz du microscope, aussi appelée profondeur de champ, est la distance le long de l'axe optique sur laquelle les molécules fluorescentes produisent des taches lumineuses sur le détecteur dont la taille reste égale à Δx^(′′). En considérant que |ε|≪f_o et qu'alors la géométrie du faisceau lumineux arrivant sur le détecteur reste celle du sablier (évoqué précédemment), mais translatée axialement de ε^(′′), déterminer Δz en fonction de λ et ON.

c) Calculer les valeurs de Δx et Δz pour des protéines fluorescentes GFP.

Comparer la résolution latérale limitée par la diffraction à celle limitée par la pixelisation du détecteur (question I.A4).

Dans cette partie, on se propose de décrire comment, à l'aide d'un microscope de fluorescence plein champ, on parvient à extraire dans un échantillon épais l'image des molécules fluorescentes contenues dans une tranche fine située dans le plan focal. Cette propriété des microscopes s'appelle le pouvoir de section optique.
6. On considère d'abord un échantillon constitué d'une seule molécule fluorescente.
a) On suppose que cette molécule est située dans le plan focal objet de l'objectif et est excentrée de la distance x de l'axe optique. Construire le cône du faisceau lumineux collecté par le microscope sachant que ce faisceau est limité par le diaphragme D.
Établir que l'angle au sommet de ce cône est indépendant de x.
Ce tracé doit être effectué sur la copie.
b) On note F_m le flux d'énergie lumineuse (unité : W ) reçu par le détecteur et relatif à l'émission d'une molécule et l'on suppose que pour un échantillon fin (c'est-à-dire ici |ε|≪f_o ), ce flux reste le même si la molécule se trouve hors du plan focal. Entre L_t et la caméra, on suppose de plus que F_m se répartit uniformément sur toute section du faisceau perpendiculaire à l'axe optique.
Déterminer le rayon de la tache lumineuse vue sur le détecteur pour une molécule fluorescente seule située à ε du plan focal objet de l'objectif. On distinguera deux cas selon la situation de |ε| par rapport à Δz/2.
c) Pour chacun de ces deux cas, donner l'expression de la fraction du flux d'énergie lumineuse collecté par un pixel (de forme carrée) du détecteur.
Proposer un critère fixant un seuil de distinction d'une molécule seule se trouvant dans le plan focal, d'une autre se trouvant hors de ce plan.
7. On considère maintenant un plan, perpendiculaire à l'axe optique et situé à ε de F_o, sur lequel sont réparties uniformément des molécules fluorescentes selon la concentration surfacique C_0.
a) Exprimer l'intensité I_m, c'est-à-dire le flux d'énergie lumineuse par unité de surface (unité : W ⋅ m^(− 2) ), en un point P de la surface du détecteur, rayonnée par une molécule fluorescente.
b) Décrire la géométrie et donner les dimensions de la région du plan fluorescent d'où parvient la lumière arrivant au point P. On distinguera à nouveau deux domaines en fonction de |ε|.

Dans chacun des deux cas, déterminer le nombre N de molécules du plan fluorescent qui contribuent à l'intensité totale au point P.
c) En déduire l'expression de l'intensité totale I_(tot) au point P.
d) Montrer que le flux total d'énergie lumineuse mesurée par un pixel du détecteur ne dépend pas de ε.
e) Le critère défini à la question I.B6c) peut-il être utilisé pour distinguer un plan fluorescent coïncidant avec le plan focal d'un autre se situant hors de ce plan?
f) Un échantillon fluorescent est souvent constitué d'une structure fluorescente que l'on cherche à caractériser, immergée dans un "bruit de fond" fluorescent, relativement homogène, que l'on peut assimiler à un empilement de plans uniformément fluorescents.
Le pouvoir de section optique d'un microscope plein champ permet-il de ne pas être sensible au "bruit de fond" issu de sources se trouvant hors du plan focal?

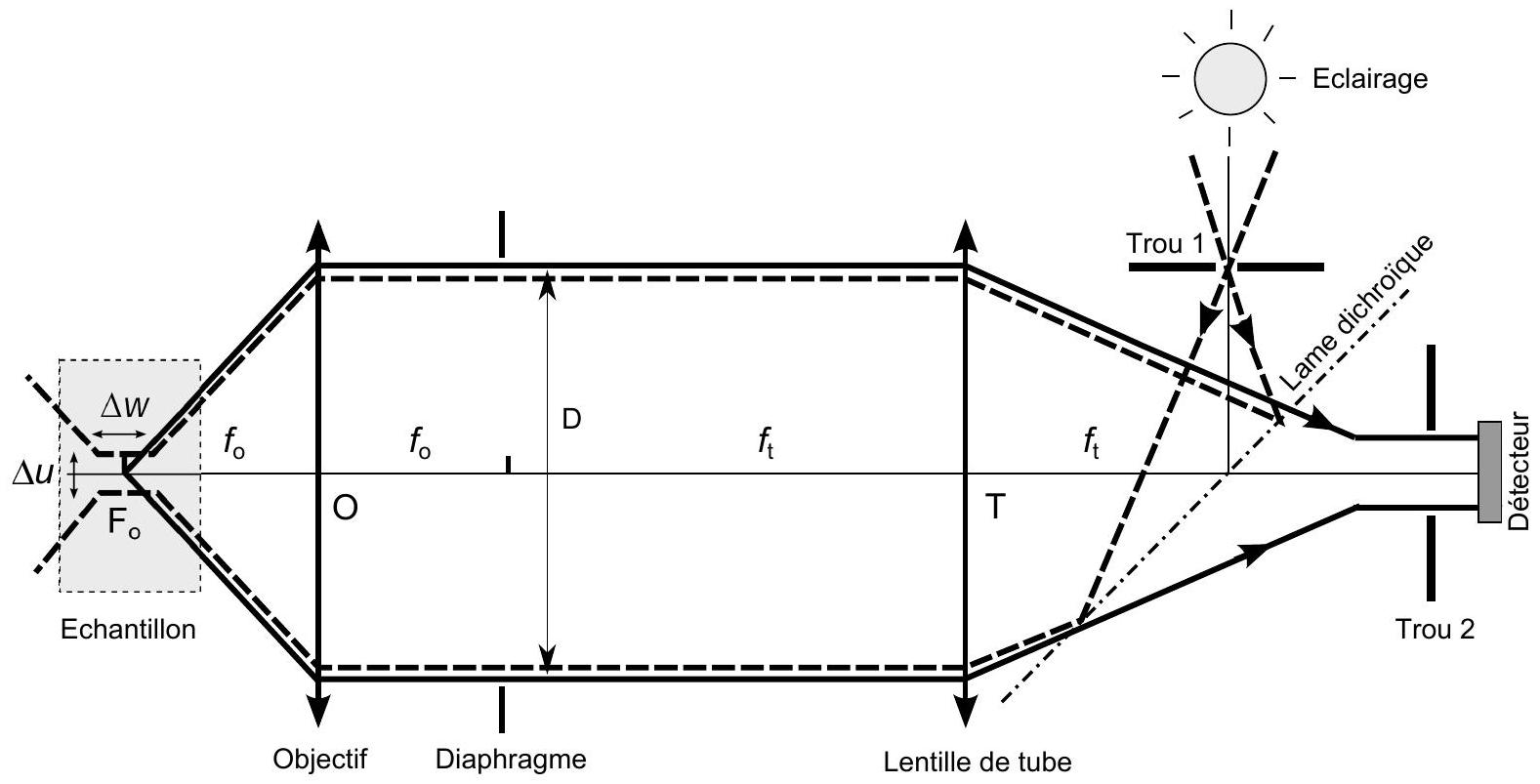

La microscopie confocale, inventée par Minsky en 1957, représente l'une des plus importantes avancées dans le domaine de la microscopie au cours du 20ème siècle. Elle fut la première technique de haute résolution à offrir un moyen de rejeter le "bruit de fond" provenant des sources lumineuses situées hors plan focal. Aujourd'hui encore, cette technique équipe de très nombreux laboratoires de biologie dans le monde. Le principe d'un microscope confocal est illustré par la figure (3).

Contrairement au microscope plein champ, l'échantillon n'est plus éclairé uniformément par la lumière bleue excitatrice. Celle-ci traverse d'abord un trou (Trou 1) que l'on considérera ponctuel. Ce trou est placé à une distance optique f_t de L_t. Une lame dichroїque, réfléchissant la lumière bleue (traits pointillés) et transmettant la lumière verte (traits pleins), est placée sur le trajet optique et orientée à 45^∘ par rapport à l'axe optique. Elle permet de séparer la source du détecteur.
8. En raison de la diffraction due au diaphragme D, le faisceau de lumière bleue est assimilé, à gauche de l'objectif, à un cône convergent-divergent substitué, dans la zone de son col, par un cylindre de diamètre Δu et de longueur Δw (voir figure (3)).
En comparant la traversée du faisceau bleu à travers les lentilles L_t puis L_o à la situation du faisceau de fluorescence vert traversant les lentilles L_o puis L_t et étudiée à la question I.A5, montrer que
Δu = Δx et Δw = Δz. On négligera ici l'effet des différences de longueur d'onde entre faisceaux bleu et vert sur les dimensions du cylindre de diffraction.
On note I_e l'intensité du faisceau bleu, c'est-à-dire le flux d'énergie lumineuse par unité de surface (unité : W ⋅ m^(− 2) ), et on suppose que cette grandeur est uniforme sur toute section du faisceau perpendiculaire à l'axe optique. Une molécule de l'échantillon réémet un flux d'énergie lumineuse de fluorescence isotrope F_m, proportionnel à l'intensité I_e qu'elle reçoit, soit F_m = αI_e, où α est une constante dépendant de la nature de la molécule fluorescente. On note F_m la partie de F_m qui est collectée par l'objectif, et on suppose (comme en I.B6b) que la fraction F_m/F_m = β est indépendante de la position de la molécule dans l'échantillon. La détection de F_m s'effectue à l'aide d'un récepteur constitué d'un seul élément photo-sensible, placé immédiatement derrière un second trou (Trou 2). Ce trou se situe au foyer image de la lentille de tube. Son diamètre est égal à celui de la tache de diffraction Δx^(′′), de telle sorte qu'il laisserait passer tout le flux F_m d'une molécule qui se trouverait au foyer de l'objectif. L'image complète de l'échantillon est obtenue en translatant l'échantillon selon x, y et z devant le microscope, afin que la zone éclairée puisse balayer progressivement tout l'échantillon.
9. On considère une molécule fluorescente unique située dans le plan focal de l'objectif et à une distance x de l'axe optique. Donner la condition sur x pour que cette molécule donne un signal non nul sur le détecteur, avant toute translation de l'échantillon.
10. Lorsque ce signal est non nul, expliquer, à l'aide d'un schéma, pourquoi le flux d'énergie lumineuse de fluorescence détecté derrière le Trou 2, F_m^(conf), décroît lorsque la molécule s'éloigne de l'axe optique.
On admettra alors que, dans ce domaine, F_m^(conf) est donné par l'expression approchée :

où I_e^(max) désigne la valeur de I_e dans la partie cylindrique autour du foyer objet de l'objectif.
11. On considère maintenant que l'échantillon est translaté selon x. Représenter l'évolution de F_m^(conf), pour une molécule fluorescente unique, en fonction de sa position latérale x. Ce signal correspond à l'image confocale de la molécule.
12. a) Représenter l'évolution du flux d'énergie lumineuse détecté derrière le Trou 2, pour deux molécules fluorescentes du plan focal, séparées d'une distance h.
b) En admettant que les images confocales de deux molécules sont discernables lorsqu'elles sont séparées d'une distance supérieure à leur largeur à mi-hauteur, déterminer la résolution latérale du microscope confocal.
c) Comparer cette résolution latérale à celle du microscope plein champ.
d) Calculer la valeur de cette résolution latérale dans le cas d'une protéine GFP.
13. On considère à présent une molécule fluorescente située hors du plan focal, à une distance ε de celui-ci et à une distance x de l'axe optique.
a) Dans les deux cas |ε| < Δz/2 et |ε| > Δz/2, donner la condition sur x pour que cette molécule donne un signal non nul sur le détecteur.
b) Pour |ε| > Δz/2 et quand le signal est non nul sur le détecteur, donner l'expression de l'intensité I_e de l'éclairage reçue par la molécule, en fonction de I_e^(max), Δz et ε.
c) Dans ce cas, en déduire le flux collecté par l'objectif F_m puis le flux F_m^(conf) détecté derrière le Trou 2, exprimé en fonction de α, β, I_e^(max), Δz et ε. On négligera la situation où la section du faisceau vert ne recouvre que partiellement le Trou 2.
d) Représenter, sur un même graphe, F_m^(conf)(x) pour ε = 0 (situation de la question II10) et pour |ε| > Δz/2.
e) Décrire qualitativement la forme et l'amplitude des images confocales des molécules ainsi imagées et les comparer aux images obtenues par le microscope plein champ (question I.B6).
f) Quel microscope permet la meilleure distinction entre une molécule située dans le plan focal et une autre hors du plan focal?
14. Pour évaluer la capacité du microscope confocal à rejeter un "bruit de fond" de fluorescence uniforme dans l'échantillon, on s'intéresse maintenant au flux d'énergie lumineuse F_(tot)^(conf)(ε) capté par le détecteur pour des molécules fluorescentes réparties uniformément sur un plan, selon la concentration surfacique C_0, situé à ε du foyer objet de l'objectif.
a) Établir l'expression de F_(tot)^(conf)(ε).
b) Commenter le pouvoir de section optique du microscope confocal.
