Cette composition des ENS aborde deux problèmes physiques concrets aux applications technologiques majeures : l'optique de concentration solaire couplée à la thermique, puis le contrôle nanométrique de position par effet piézo-électrique.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

ÉCOLES NORMALES SUPÉRIEURES

ÉCOLE NATIONALE DES PONTS ET CHAUSSÉES

CONCOURS D'ADMISSION SESSION 2021

FILIÈRE BCPST

COMPOSITION DE PHYSIQUE

Épreuve commune aux ENS de Lyon, Paris, Paris-Saclay et à l'ENPC
Durée: 4 heures

Le sujet comprend 13 pages numérotées de 1 à 13 .
L'utilisation des calculatrices n'est pas autorisée pour cette épreuve.

Début de l'épreuve

Concentration de la lumière
Moteur linéaire piézo-électrique

Cette étude porte sur différents aspects de la concentration et de la focalisation d'un faisceau lumineux, qui peuvent trouver des applications dans les domaines des centrales électriques solaires et de l'imagerie optique. Une première partie est dédiée à l'étude de la limitation thermodynamique de la concentration d'un rayonnement, suivie de l'étude des conditions d'allumage d'un feu avec une lentille éclairée par le Soleil. La deuxième partie vise à décrire la focalisation de la lumière avec une lentille convexe-plan. La troisième partie concerne l'étude d'un moteur linéaire piézo-électrique utilisé dans certains microscopes. Ce type de moteur utilise un mécanisme de glissement-adhésion pour déplacer un mobile. Les différentes parties du sujet sont indépendantes.

Notations et données numériques

Demi-angle apparent du Soleil	$β ≃ 4, 65 \times 10^(- 3)rad; \sqrt(β/2) ≃ 0, 0482$
Température à la surface du Soleil	$T_S ≃ 5780 K$
Constante de Stefan	$σ ≃ 5, 67 \times 10^(- 8) W \cdot m^(- 2) \cdot K^(- 4)$
Masse volumique moyenne de la Terre	$ρ_T ≃ 5, 5 \times 10^3 kg \cdot m^(- 3)$
Capacité thermique massique moyenne de la Terre	$C_T ≃ 1 \times 10^3 J \cdot K^(- 1) \cdot kg^(- 1)$
Rayon de la Terre	$r_T ≃ 6, 4 \times 10^3 km$
Conductivité thermique du bois	$λ_b ≃ 0, 2 W \cdot m^(- 1) \cdot K^(- 1)$
Coefficient conducto-convectif bois-air	$h ≃ 20 W \cdot m^(- 2) \cdot K^(- 1)$
Capacité thermique massique du bois	$C_b ≃ 2000 J \cdot K^(- 1) \cdot kg^(- 1)$
Masse volumique du bois	$ρ_b ≃ 1000 kg \cdot m^(- 3)$
Température de combustion spontanée du bois	$T_(sp) ≃ 600 K$

482 \times 578 = 278596

1 Concentration du rayonnement thermique

Dans cette partie nous allons étudier les aspects thermodynamiques de la concentration d'un faisceau lumineux dans le cadre particulier du rayonnement thermique.

Un corps noir désigne un objet qui absorbe parfaitement tous les rayonnements qu'il reçoit. Par ailleurs, la puissance totale

P

émise par un corps noir de surface

S

à la température uniforme

T

est donnée par la loi de Stefan :

P = σT^4 S

Q 1. Montrer que le rapport

η

entre la puissance reçue par un objet et la puissance émise par un corps noir sphérique situé à une distance

d

de l'objet (

d

est supposée très grande devant la taille caractéristique de l'objet ainsi que devant le rayon de la source) est

η = A/(4πd^2)

, où

A

est la surface de la projection de l'objet sur un plan perpendiculaire à la direction source-objet. On accompagnera les calculs d'un schéma.

1.1 Interaction radiative entre la Terre et la Soleil

Le Soleil et la Terre seront considérés comme étant des corps noirs. On notera

β

le demi-angle apparent du Soleil vu depuis la Terre, i.e.

β = r_S/d_(TS)

(dans la mesure où

β≪1

) où

r_S

est le rayon du Soleil et

d_(TS)

la distance Terre-Soleil. La température de surface du Soleil est notée

T_S

et celle de la Terre

T_T

Q 2. À l'équilibre thermodynamique, en effectuant un bilan de puissance sur la Terre, déterminer sa température

T_(T, eq)

en fonction de celle du Soleil

T_S

et de

β

. Donner la valeur numérique (avec 3 chiffres significatifs) de la température de la Terre ainsi obtenue. Commenter ce résultat.

Q 3. Si la température de la Terre passe uniformément à

T_T = T_(T, eq) + ΔT

, donner la différence de puissance

ΔP

entre les puissances alors reçue et émise par la Terre (on supposera que

|ΔT|≪T_(T, eq)

, et que la température

T_T

reste uniforme). En déduire le temps caractéristique

τ

de retour à l'équilibre en fonction de

σ, r_T, ρ_T, C_T

T_(T, eq)

. On exprimera le résultat en années ( 1 an

≃ 3 \times 10^7 s

) .

Q 4. Preciser dans quelle mesure considérer que la température de la Terre reste uniforme, dans le cadre précédent, est recevable.

1.2 Concentration de rayonnement thermique

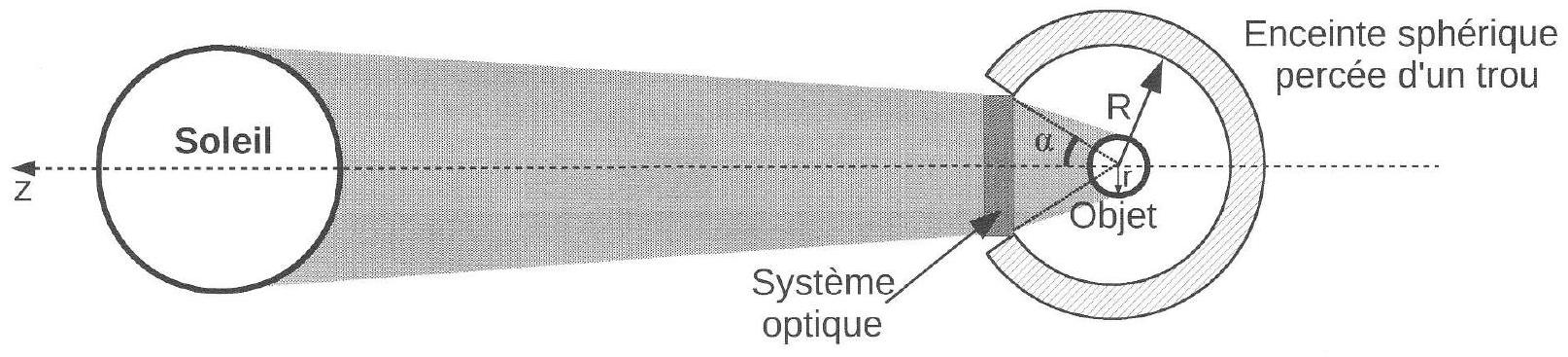

Figure 1 - Tous les éléments considérés présentent une symétrie de révolution autour de l'axe

z

. L'objet (sphérique) a un rayon

r

et une température

T

supposée uniforme. La température de l'enceinte est

T_T

(uniforme) et la température à la surface du Soleil est

T_S

Nous supposons qu'un objet sphérique de rayon

r

, qui sera considéré comme étant un corps noir de température

T

, est placé au centre d'une enceinte sphérique de rayon intérieur

R

à la température de la Terre

T_T(T_T = T_(T, eq))

. L'enceinte est percée d'un trou, de forme circulaire, correspondant à un cône de demi-angle

α

(cf. fig. 1). Dans le trou est placé un système optique destiné à concentrer le rayonnement solaire sur l'objet. Nous supposerons que ce système optique est tel que chaque rayon lumineux provenant du Soleil et le traversant atteint l'objet. Nous supposerons que tous les échanges
énergétiques sont purement radiatifs. Le but de cette partie est de déterminer une limite thermodynamique de la concentration du rayonnement thermique. Puisque nous avons supposé que l'objet intercepte tout le rayonnement solaire traversant le système optique, cette limite thermodynamique est équivalente à imposer une condition que doit vérifier la taille minimale assurant que l'objet reçoit tout le rayonnement traversant le système optique.

1.2.1 Interaction radiative entre l'objet et l'enceinte

Nous allons maintenant étudier l'interaction radiative entre l'objet et l'enceinte (cf. fig. 1).
Q 5. Montrer que l'aire de la surface interne

S_(int)

de l'enceinte est

S_(int) = 2πR^2(1 + cos(α))

. En déduire la puissance

P_(E \to int)

émise par l'enceinte vers l'intérieur de celle-ci. En admettant que la fraction de ce rayonnement qui atteint l'objet est

η = (r/R)^2

, déduire la puissance

P_(E \to O)

émise par l'enceinte et qui est reçue par l'objet.

Q 6. En utilisant le fait que le rayonnement de corps noir d'un objet sphérique est émis de façon isotrope, quelle est la puissance

P_(O \to E)

émise par l'objet et qui est reçue par l'enceinte? En déduire le flux radiatif

Φ_1

entre l'objet et l'enceinte. Par convention, nous orienterons ce flux de l'enceinte vers l'objet. On écrira le résultat sous la forme

Φ_1 = σ(T_T^4 - T^4)X_1

, où

X_1

sera exprimé en fonction de

r

α

. On justifiera le signe de

X_1

1.2.2 Interaction radiative entre l'objet et le Soleil.

Nous allons maintenant nous intéresser au flux entre le Soleil et l'objet. On suppose que tous les rayons provenant du Soleil et traversant le système optique sont interceptés par l'objet. La puissance radiative

P_(S \to O)

provenant du Soleil et reçue par l'objet est donc :

P_(S \to O) = σT_S^4 π(Rsin(α))^2 β^2

Q 7. En utilisant Q5, en déduire la température

T

de l'objet à l'équilibre. On exprimera le résultat en fonction des températures de la Terre

T_T

et du Soleil

T_S

, ainsi que de

β, r, R

α

. En utilisant Q2, en déduire la température d'équilibre de l'objet en fonction de

T_S, β, r, R

α

.
La puissance radiative émise par l'objet et qui traverse le système optique est noté

P_(O \to Sys)

. Une fraction

ξ

de cette puissance part en direction du Soleil, le reste étant envoyé dans l'espace supposé à température nulle. La puissance

P_(O \to S)

provenant de l'objet et allant vers le Soleil est ainsi donnée par :

P_(O \to S) = ξP_(O \to Sys)

Q 8. En utilisant Q6, donner l'expression de

P_(O \to Sys)

en fonction de

T, σ, r

α

.
Q 9. En déduire le flux radiatif

Φ_2

entre l'objet et le Soleil. Par convention, nous orienterons ce flux du Soleil vers l'objet. On exprimera le résultat sous la forme :

Φ_2 = σT_S^4 π(Rsin(α))^2 β^2 - σT^4 X_2

, où

X_2

sera exprimé en fonction de

r, α

ξ

Q 10. On admet que la fraction

ξ

du flux traversant le système optique et rejoignant le Soleil ne dépend pas de la température. En considérant que le Soleil et l'objet sont à la même température et que le flux radiatif qu'ils échangent est alors nul, déterminer l'expression de

ξ

en fonction de

R, r, α

β

Q 11. Préciser l'inégalité que doit vérifier

ξ

. En utilisant la question précédente, en déduire une inégalité sur la taille

r

de l'objet. On note que la fonction

f(α) = (sin^2(α))/(2(1 - cos(α)))

est une fonction décroissante entre 0 et

π/2

, avec

f(0) = 1

f(π/2) = 1/2

.
On définit la concentration lumineuse

C

comme étant le rapport entre la surface du système optique et la surface projetée de la zone irradiée de l'objet :

è é C = (S_(système optique))/(S_(zone irradiée))

Les surfaces considérées ici sont des surfaces projetées sur un plan orthogonal à

(Oz)

et selon cet axe. Pour l'étude qui a été menée dans les questions précédentes où la section de l'objet (

πr^2

) correspond à la surface projetée de la zone irradiée (cf. fig. 1), on a donc

C = (πR^2 sin^2(α))/(πr^2)

Q 12. Montrer qu'avec le modèle qui a été développé, à l'aide de Q11, on obtient :

C \leq 2sin(α)^2/β^2

.
Q 13. En utilisant Q7, déterminer l'inégalité que doit alors vérifier

T^4

. On fera apparaître

T_T^4

T_S^4

α

. Sachant que

T_S≫T_T

, pour quel angle

α

la température de l'objet est-elle maximale? Exprimer cette température maximale

T_(max)

en fonction de

T_S

.
Dans le cadre de notre modélisation, nous avons établi la condition

C \leq 2sin^2(α)/β^2

. On peut montrer qu'en réalité, la contrainte thermodynamique se traduit par la condition :

C \leq (sin^2(α))/(β^2)

1.3 Utilisation du rayonnement solaire pour allumer un feu.

Dans cette partie, nous allons étudier à quelle condition il devient possible d'allumer un feu en utilisant le rayonnement solaire. Lorsque la température du bois atteint une certaine valeur

T_(sp)

le matériau s'enflamme spontanément. Le rayonnement thermique surfacique maximal provenant du Soleil est de l'ordre de

Φ ≃ 1000 W \cdot m^(- 2)

sur Terre. Dans cette partie, nous supposerons que le système optique concentrant le rayonnement solaire est une lentille de rayon

R_ℓ = 2 cm

, permettant une concentration

C = 400

(cette grandeur est définie par la relation (1)).

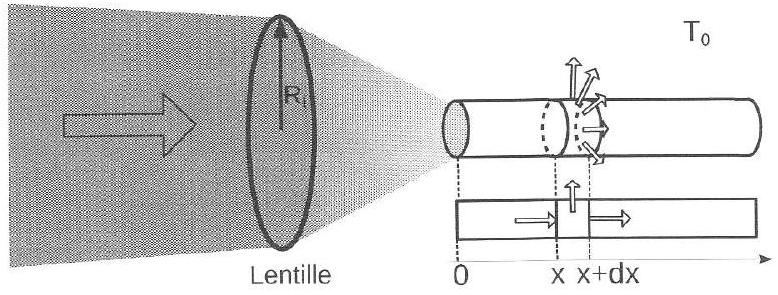

Figure 2 - Concentration de rayonnement solaire sur la surface d'abscisse

x = 0

d'un morceau de bois.

Le morceau de bois est supposé de forme cylindrique, de rayon

r_c

et de longueur

L

. L'extrémité du bout de bois, en

x = 0

, est placée dans le plan où est concentré le rayonnement solaire (cf. fig. 2 ). Nous supposerons que le rayon

r_c

du bois est tel que la surface de la zone irradiée coïncide avec la surface en

x = 0

du bois, et que le bois absorbe tout le rayonnement qu'il reçoit.

Q 14. Donner l'expression de la puissance radiative

P_c

traversant la lentille. Donner sa valeur avec un chiffre significatif. Donner la valeur du rayon

r_c

de la tache lumineuse où le faisceau solaire est concentré sur le bois.
Nous supposerons que la température à l'intérieur du bois ne dépend que de la coordonnée

x

. Un transfert thermique convectif s'établit sur toute l'interface bois-air. Le flux thermique surfacique est donné par

φ(x, t) = h(T(x, t) - T_0)

(en

W \cdot m^(- 2)

), où

T_0

est la température extérieure supposée constante et uniforme (on prendra

T_0 = 300 K

pour les applications numériques).

h

est le coefficient conductoconvectif supposé constant et uniforme.

Jusqu'à une température proche de la température de combustion spontanée, le rayonnement surfacique de corps noir émis par le morceau de bois reste inférieur au flux thermique convectif surfacique. Nous négligerons donc par la suite le rayonnement de corps noir émis par le morceau de bois.

Q 15. À l'aide d'un bilan microscopique sur une tranche

dx

du morceau de bois, établir l'équation différentielle reliant le flux thermique conductif

j(x, t)

dans le bois et la température

T(x, t)

.
Q 16. Rappeler la loi de Fourier à une dimension. Préciser les unités des grandeurs physiques qu'elle met en relation.

Q 17. En déduire que la température dans le bois vérifie l'équation différentielle :

T(x, t) + τ(\partialT(x, t))/(\partialt) - ℓ^2(\partial^2 T(x, t))/(\partialx^2) = T_0

Donner l'expression des constantes positives

τ

ℓ

. Calculer leur valeur (avec un chiffre significatif).

Q 18. Sur la section du morceau de bois d'abscisse

x = 0

, comparer numériquement la valeur de la puissance solaire reçue à celle du flux convectif émis, pour des températures

T(0, t)

comprises entre

T_0

T_(sp)

. En ne gardant que les termes dominants, en déduire une relation entre

(\partialT)/(\partialx)|_(x = 0)

et la puissance solaire

P_c

reçue.

Q 19. Pour

t≫τ

, un régime stationnaire est atteint par lequel

T(x, t) \to T^(st)(x)

. On pose

ΔT(x) = T^(st)(x) - T_0

. Donner l'équation différentielle vérifiée par

ΔT

ainsi que les conditions aux limites qui lui sont associées. En supposant que la longueur

L

du morceau de bois est très grande devant

ℓ

, déduire le profil de température

T^(st)(x)

Q 20. Donner l'allure graphique de la fonction

T^(st) = T^(st)(x)

. On placera, sur ce graphe, les valeurs caractéristiques. Analyser ce résultat.
En supposant qu'à l'instant initial

t = 0

le morceau de bois est uniformément à la température

T_0

et avec la condition en

x = 0

établie à la question Q18, l'équation (3) a alors une unique solution. On peut montrer que l'évolution temporelle de la température en

x = 0

est :

T(0, t) = T_0 + aerf(\sqrt(t/τ))

où

a

est une constante et erf est la fonction d'erreur de Gauss. La fonction

u \mapsto erf(\sqrtu)

est représentée graphiquement figure 3.

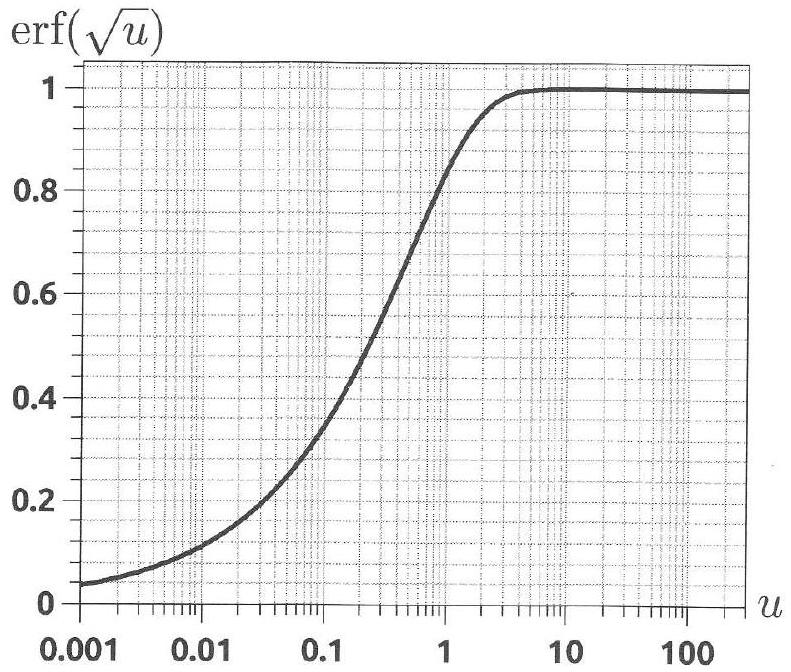

Figure 3 - Représentation graphique de la fonction

u \mapsto erf(\sqrtu)

. L'axe horizontal est en échelle logarithmique.

Q 21. Déterminer le temps

t_(comb)

nécessaire pour enflammer le bois.

2 Focalisation grâce à une lentille

2.1 Concentration du rayonnement émis par un objet à l'infini.

Pour une lentille convergente, on définit l'angle

α

comme l'angle formé entre l'axe optique et le rayon le plus incliné en sortie de la lentille et passant par le foyer image de la lentille.

La concentration lumineuse est définie comme dans la partie précédente (cf. eq. 1) : pour un objet à l'infini, elle est donnée par le rapport entre la surface du système optique traversée par le rayonnement et la surface de l'image de l'objet formée.

Q 22. Dans le cadre de l'optique géométrique, pour une source lumineuse sphérique, supposée à l'infinie et vue sous le demi-angle

β(β≪1)

, effectuer la construction géométrique, sur un schéma, de son image formée par une lentille convergente de focale

f^'

. Indiquer où se situe cette image. Établir l'expression, en fonction de

f^'

β

, de son rayon

r

. En déduire l'expression de la concentration

C

en fonction de la distance focale

f^'

, de

β

et du rayon

ρ_L

de la lentille, puis en fonction de

α

β

.
Q 23. Montrer que la concentration obtenue n'est pas compatible avec la limite thermodynamique

C \leq (sin^2(α))/(β^2)

. Préciser dans quelles conditions on se rapproche toutefois de cette limite.

2.2 Lentille convexe = plan

Dans cette partie nous allons étudier les trajectoires des rayons lumineux à la traversée d'une lentille convexe-plan.

2.2.1 Réfraction à l'interface de deux milieux

Q 24. Rappeler les lois de Snell-Descartes. La réponse devra être accompagnée d'un schéma.
On considère un rayon lumineux incident provenant d'un milieu d'indice

n_1

et arrivant sur une interface avec un milieu

n_2

(cf. fig. 4). Soit

v_1^(\to-)

(resp.

v_2^(\to-)

) le vecteur unitaire orientant le rayon incident (resp. réfracté). On note

N⃗

le vecteur unitaire normal à l'interface au point

M

d'incidence, orienté du milieu 1 vers le milieu 2 . On définit le vecteur tangent

T⃗

tel que les vecteurs (

T⃗, N⃗

) forment une base orthonormée du plan défini par les rayons incident et réfracté. On note les projections

v_(i, N) = v_i\to \cdot N⃗

v_(i, T) = v_i\to \cdot T⃗

(avec

i = 1

ou 2 ).

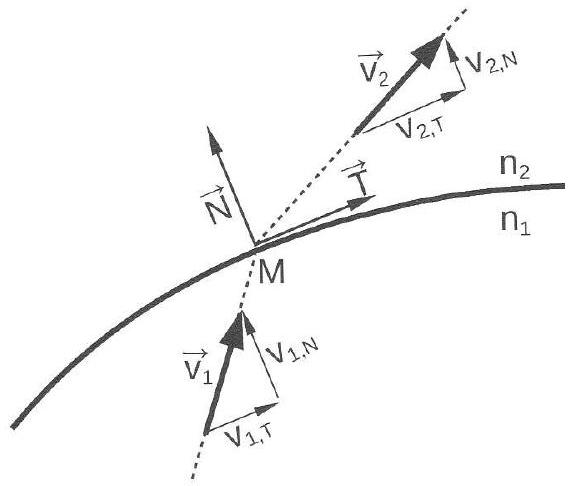

Figure 4 - Représentation d'un rayon traversant l'interface entre deux milieux d'indices optiques

n_1

n_2 \cdot ‖v⃗_1‖ = ‖v⃗_2‖ = ‖N⃗‖ = ‖T⃗‖ = 1

Q 25. Établir la relation entre

v_(1, T)

v_(2, T)

. En déduire celle entre

v_(1, N)

v_(2, N)

À partir des relations précédentes on peut montrer que le vecteur unitaire orientant le rayon réfracté peut s'écrire comme :

v_2^(\to-) = (n_1)/(n_2)v_1^(\to-) + (- (n_1)/(n_2)(v_(1, N)) + \sqrt(1 - ((n_1)/(n_2))^2(1 - (v_(1, N))^2)))N⃗

Q 26. Préciser dans quelle situation le terme situé sous la racine carrée est négatif. Quelle est alors la trajectoire du rayon lumineux?
On supposera par la suite que le terme sous la racine carrée de la relation (5) est positif.
Q 27. Analyser la relation (5) dans le cas où

n_1 = n_2

, puis celui où

v_(1, N) = 1

2.2.2 Rayons traversant une lentille convexe-plan

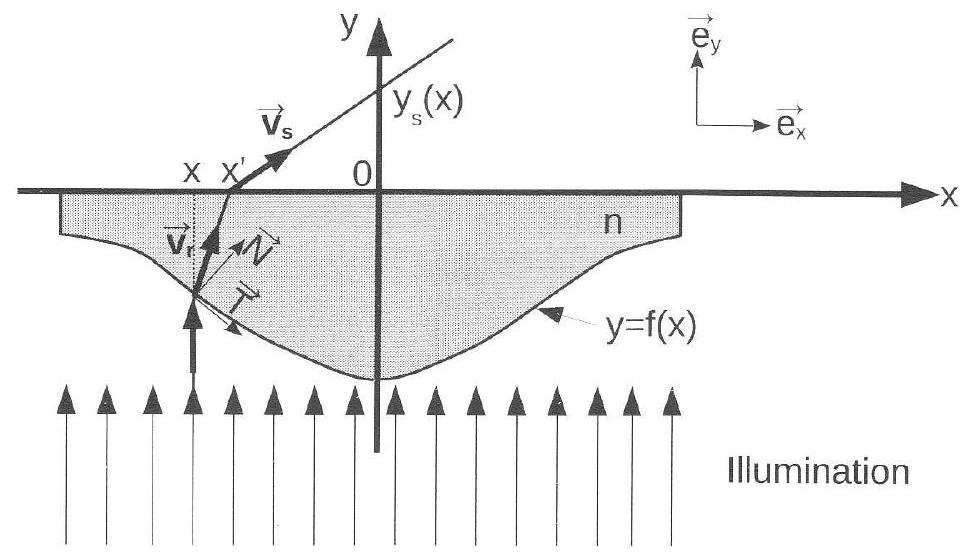

Figure 5 - Géometrie d'une lentille convexe-plan. Ses interfaces d'entrée et de sortie sont décrites par les fonctions respectives

y = f(x)

y = 0

. L'indice de réfraction de la lentille est

n

. Le milieu extéricur est de l'air, qui sera modélisé par un milieu d'indice de réfraction unitaire.

Nous allons étudier la réfraction d'un rayon lumineux par une lentille convexe-plan (cf. fig. 5). Cette lentille est éclairée du coté convexe par un faisceau parallèle à l'axe optique et provenant de l'infini (

y \to - \infty

). La lentille présente une symétrie cylindrique d'axe

Oy

, mais nous nous intéressons ici qu'aux rayons lumineux se propageant dans le plan

Oxy

(c'est-à-dire que la coordonnée

x

représente une position radiale sur la lentille). La surface convexe est décrite par une fonction

y = f(x)

. On définit

v_r\to(x)

comme le vecteur unitaire orientant le rayon réfracté à l'abscisse

x

à la première interface de la lentille et

v_s\to(x)

comme le vecteur unitaire orientant le rayon sortant de la lentille à l'abscisse

x^'(x^'

dépend de

x

Le but de cette partie est de déterminer la forme de la surface d'équation

y = f(x)

permettant de focaliser au mieux la lumière. L'image d'un objet situé à l'infini est alors la plus petite possible. L'indice de réfraction de la lentille est

n

et elle est placée dans l'air dont l'indice de réfraction sera considéré comme étant unitaire.

Q 28. Donner la définition du stigmatisme. Donner un exemple de système optique qui présente un stigmatisme rigoureux.

Q 29. Montrer que le vecteur unitaire

N⃗

, normal à l'interface au point (

x, y = f(x)

), dont la composante selon

e_y\to

est positive, est donné par :

N⃗ = 1/(\sqrt(1 + (f^'(x))^2))((- f^'(x))/1)

Q 30. En utilisant l'équation (5), exprimer, dans la base (

e_x^(\to-), e_y\to

), le vecteur unitaire

v_r\to(x)

en fonction de

n, f

et de la fonction

g

définie par la relation :

g(x) = (- 1/n + \sqrt(1 + (1 - 1/(n^2))(f^'(x))^2))/(1 + (f^'(x))^2)

Q 31. En utilisant de nouveau l'équation (5), exprimer le vecteur

v⃗_s(x)

en fonction de

v_r\to, e_y\to, n

et de la fonction

g

. En déduire finalement que :

v_s\to(x) = - nf^'(x)g(x)e_x^(\to-) + \sqrt(1 - n^2 + (1 + ng(x))^2)e_y\to

Nous allons déterminer l'ordonnée

y_s

où le rayon lumineux sortant de la lentille croise l'axe optique. Le rayon lumineux entre dans la lentille au point (

x, y = f(x)

) et sort de la lentille au point (

x^', 0

). Nous allons maintenant supposer que la lentille est mince, c'est-à-dire que l'on peut faire l'approximation

x^' \approx x

Q 32. Dans ce cadre, déterminer l'ordonnée

y_s

où le rayon lumineux sortant de la lentille croise l'axe optique. On exprimera le résultat en fonction de

n, x

et des fonctions

f

g

Q 33. Dans la limite de la lentille mince et dans les conditions de Gauss, rappeler ce que représente

y_s

. Dans ce cadre dépend-elle alors de

x

?
Nous approchons la fonction

y = f(x)

par un développement limité :

f(x) = a_0 + a_2 x^2 + a_4 x^4 + \dots

Q 34. Préciser le signe de

a_0

et indiquer pourquoi le développement de la fonction

f

ne contient que des termes pairs.
On donne les développements suivants:

nf^'(x)g(x), = 2a_2(n - 1)x - 4(n - 1)/n(a_2^3(n - 1) - a_4 n)x^3 + O(x^4); \sqrt(1 - n^2 + (1 + ng(x))^2), = 1 - 2a_2^2(n - 1)^2 x^2 + O(x^4)

Q 35. En se basant sur Q33, donner l'expression de la distance focale

f_ℓ^'

de la lentille. Analyser ce résultat pour

n \to 1

et décrire l'effet de la courbure de la lentille sur

f_ℓ^'

. Sans développer les calculs, indiquer la première dépendance en

x

du développement en puissance de

x

y_s

. Indiquer pourquoi ce résultat était prévisible.
Q 36. Donner la définition d'une lentille mince à partir de ses caractéristiques géométriques. Expliciter la condition que doivent alors vérifier

a_0

a_2

. En admettant que

(x^' - x)/x \approx 2a_0 a_2((n - 1))/n

(cf fig.5), montrer que l'hypothèse

x^' \approx x

qui a été faite Q32 correspond bien à l'hypothèse de lentille mince.
Le développement de la dérivée

y_s^'

de la fonction

y_s

est :

y_s^'(x) = - 4(a_4 n + a_2^3(n - 1)(n^2 - n - 1))/(a_2 n)f_ℓ^' x + O(x^3)

Q 37. Vérifier que la relation (12) est bien homogène.
Q 38. Représenter l'allure graphique de la fonction

y_s = y_s(x)

. Déterminer, en fonction de

f_ℓ^'

et de

n

, le coefficient

a_4

assurant que la lentille focalise au mieux la lumière.

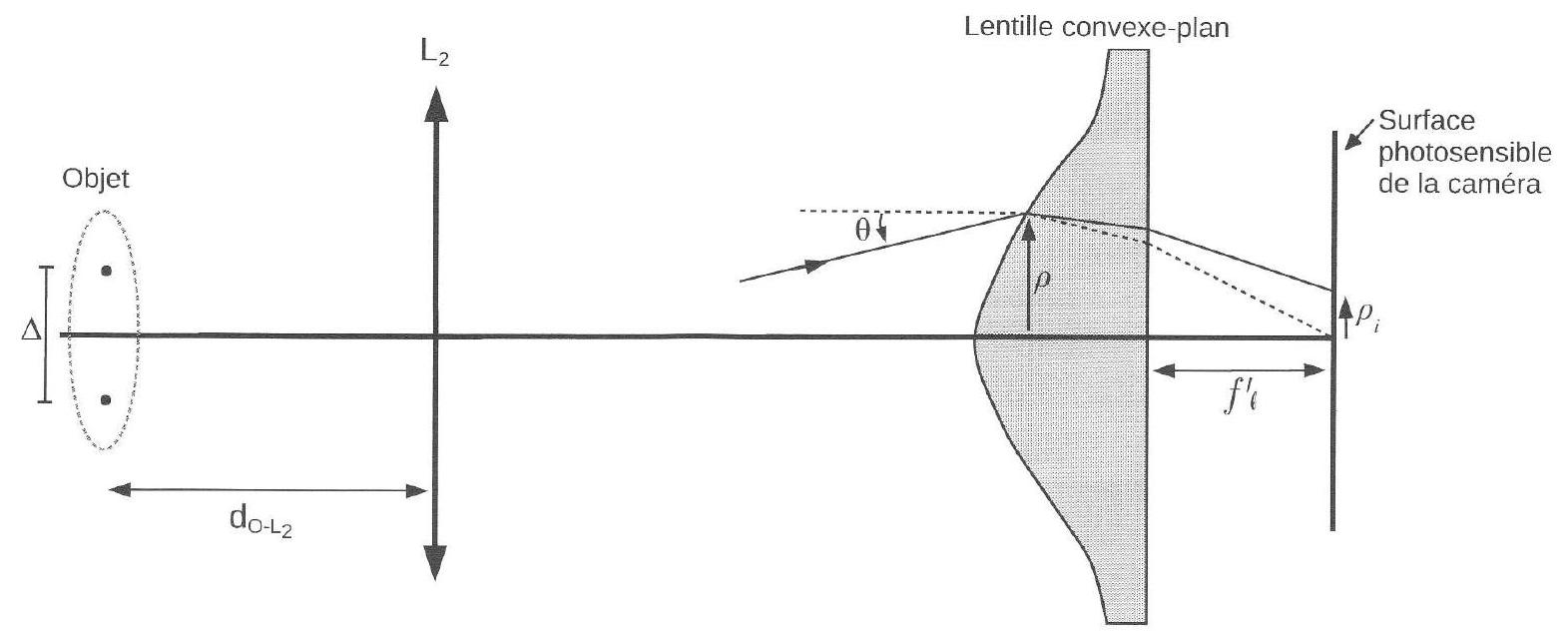

Figure 6 - Image d'un objet constitué de deux points par une lentille convergente

L_2

et une lentille convexe-plan. Le schéma n'est pas à l'echelle.

2.2.3 Système d'imagerie utilisant la lentille convexe-plan

La lentille convexe-plan est maintenant associée à une caméra dont la surface photosensible se présente comme une matrice de pixels. Chacun de ces pixels fait

δ = 10μ m

de large (nous supposerons que chaque pixel a une forme carrée et qu'il est contigu à ses quatre voisins). La surface photosensible de la caméra est placée à la distance focale

f_ℓ^'

(évoquée à la question Q35) de la partie plane de la lentille convexe-plan (cf fig. 6). Pour les applications numériques nous utiliserons

f_ℓ^' = 6 mm

Dans la partie précédente nous avons étudié la trajectoire d'un rayon lumineux arrivant parallèlement à l'axe optique et traversant la lentille convexe-plan. Une approche similaire peut être utilisée pour décrire un rayon arrivant sur la lentille avec un angle avec l'axe optique non nul. Ainsi, si le rayon incident entre dans la lentille à une distance

ρ

de l'axe optique et selon un angle

θ

avec l'axe optique (cf fig.6), on peut montrer (pour

n = 1, 5

θ≪1

) qu'il sort de la lentille en traversant le plan focal image à une distance

ρ_i

de l'axe optique qui est donnée par :

ρ_i \approx θ(f_ℓ^' + (ρ^2)/(6f_ℓ^'))

Q 39. Préciser ce que devient la relation (13) dans les conditions de Gauss.
On considère un objet constitué de deux points distants radialement de

Δ = 2 mm

(cf fig.6). On intercale une lentille

L_2

entre l'objet et la lentille convexe-plan afin de former l'image de l'objet sur la surface photosensible de la camera. La lentille

L_2

est une lentille convergente de focale

f_2^' = 10 cm

et elle est utilisée dans les conditions de Gauss.

Q 40. Pour cette question, et uniquement cette question, on supposera que la lentille convexeplan est également utilisée dans les condition de Gauss. Donner la distance

d_(O - L_2)

entre l'objet et la lentille

L_2

qui doit être choisie afin que l'image des points se forme sur la surface photosensible de la camera. Déterminer le grandissement

γ

correspondant, en fonction de

f_2^'

f_ℓ^'

. La réponse sera accompagnée d'une construction graphique.

Q 41. Sur combien de pixels doit s'étaler l'image d'un point pour qu'elle soit nette? Déterminer, en fonction de

δ, Δ, f_2^'

f_ℓ^'

, le rayon maximal

R_(max)

de la lentille convexe-plan qui doit être utilisé afin que l'image obtenue sur la caméra de l'objet soit nette. Donner la valeur de

R_(max)

avec un chiffre significatif.

Q 42. Quelle serait la conséquence de choisir un rayon

R_(max)

trop petit?

3 Moteur linéaire piézo-électrique

La piézo-électricité est la propriété de certains matériaux de générer une tension électrique sous l'effet d'une déformation. Un actionneur piézo-électrique utilise l'effet inverse : sous l'action d'une différence de potentiel électrique il se déforme. Selon les caractéristiques de l'actionneur, la déformation peut se faire selon différentes directions. Nous considérons ici une déformation de cisaillement (cf. fig. 7). La déformation typique d'un actionneur piézo-électrique est de l'ordre du micromètre. Le but de ce problème est d'étudier le principe d'un positionneur piézo-électrique basé sur le phénomène de collé-glissé. Ce dispositif permet de déplacer un objet sur plusieurs millimètres tout en assurant une résolution nanométrique. Les positionneurs piézo-électriques sont notamment souvent utilisés pour assurer les déplacements dans les microscopes.

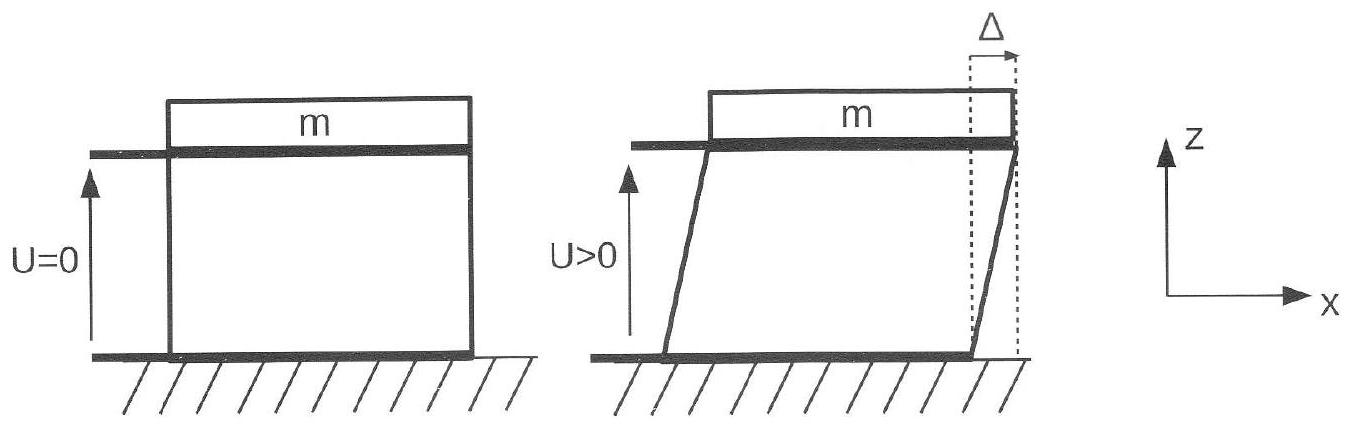

Figure 7 - Illustration de la déformation de l'actionneur piézo-électrique. Sous l'action d'une tension exterieure l'actionneur piézo-électrique se déforme.

m

est une masse effective rendant compte du comportement inertiel de l'actionneur.

Le fabricant de l'actionneur fournit les caractéristiques suivantes (certaines seront définies dans la suite) :

Fréquence de résonance mécanique : $f_0 = 530kHz$ .
Dimension : section (plan Oxy): $5 mm \times 5 mm$ , épaisseur (direction Oz) 2 mm
Masse volumique : $ρ_a = 7, 8 g \cdot cm^(- 3)$
Tension maximale : $U_(max) = 250 V$

Le modèle mécanique de l'actionneur piézo-électrique est présenté figure 8 et celui du moteur piézoélectrique linéaire est présenté figure 9. La masse

m

est une masse effective rendant compte du comportement inertiel de l'actionneur. Nous allons étudier le mouvement d'un solide de masse

M

qui repose, sans être fixé, sur l'actionneur piézo-électrique. L'axe (Oz) est la direction verticale, l'accélération de la pesanteur est donc

g⃗ = - ge_z\to

3.1 Modélisation de l'actionneur piézo-électrique

Figure 8 - Modélisation de l'actionneur piézo-électrique.

On modélise l'actionneur piézo-électrique par une masse effective

m

soumise à une force

F⃗(U) = F(U)e_x^(\to-)

dépendant de la tension appliquée ainsi qu'à une force de rappel produite par un ressort de raideur

k

et de longueur à vide nulle. Les mouvements selon

(Oz)

seront négligés, nous ne considérerons que les déplacements selon l'axe horizontal (

Ox

). Nous supposerons que la force

F(U)

est proportionnelle à la tension appliquée, soit

F(U) = βU

. Les valeurs numériques suivantes seront utilisées:

Constante de raideur : $k = 310 N \cdot μ m^(- 1)$
Coefficient de proportionnalité entre la force $F$ et la tension $U : β = 0, 62 N \cdot V^(- 1)$

Q 43. Établir l'équation différentielle vérifiée par l'abscisse

x_m(t)

de la masse

m

. On fera apparaître la variable

L(U)

définie par

L(U) = (F(U))/k

. En régime quasi-statique, que représente

L(U)

Q 44. Exprimer la fréquence propre $f_0$ du système. Déterminer la valeur de la masse effective $m$ (le résultat sera donné avec un chiffre significatif). Calculer le ratio de la masse effective $m$ sur la masse $m_a$ de l'actionneur. Proposer un argument justifiant que ce ratio doit être inférieur à 1 .

Q 45. Pour un bruit électrique de 1 mV , dont le spectre est supposé se situer entièrement dans le domaine de fonctionnement quasi-statique de l'actionneur, quelle est la précision de positionnement de la masse

m

? Commenter ce résultat.

3.2 Déplacement d'un mobile de masse $M$ par l'actionneur

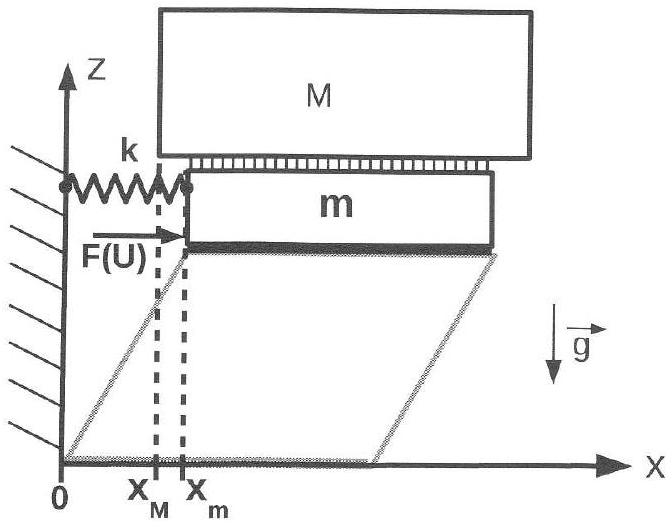

Figure 9 - La masse

M

d'abscisse

x_M

est simplement posée sur

m

d'abscisse

x_m

. Par une succession du phénomène de collé-glissé, elle peut être déplacée par l'actionneur.

On pose, sans le fixer, un mobile de masse

M

sur l'actionneur piézo-électrique. Comme la masse effective

m

, cette masse

M

se déplace uniquement horizontalement (cf. fig. 9). Selon la situation, les deux masses peuvent se déplacer en bloc ou glisser l'une par rapport à l'autre. Le glissement correspond à un mouvement relatif entre deux éléments en contact. L'absence de glissement correspond à un mouvement global de l'ensemble.

Q 46. Dans le cas où la masse

M

ne glisse pas sur la masse

m

, donner la nouvelle fréquence propre

f_M

du système en fonction de

f_0

. Pour une masse

M = 1 kg

, estimer

f_M

avec un chiffre significatif.
À l'interface entre deux solides, ces derniers exercent, l'un sur l'autre, une force de contact. Chacune de ces forces se décompose en deux composantes, une normale et une tangentielle à l'interface. Dans la situation considérée, la force tangentielle

F⃗_(m \to M)^t

qu'exerce

m

sur

M

est donnée par:

F⃗_(m → M)^t = Te_x^(→−) avec {|T| < T_(lim), mouvement sans glissement; |T| = T_(lim), mouvement avec glissement; T_(lim) = μMg, μ constante positive

où

μ

est appelé coefficient de frottement. Il dépend des surfaces des matériaux en contact. Nous adopterons, pour les applications numériques,

μ = 0, 5

Q 47. Établir l'équation différentielle d'évolution de l'abscisse

x_M

de la masse

M

.
Q 48. Établir l'équation différentielle d'évolution de l'abscisse

x_m

de la masse effective

m

.
Q 49. Dans le cas où les masses ne glissent par l'une sur l'autre, montrer que

T = - ξ(x_m - L(U))

, où

ξ

sera exprimé en fonction de

k, m

M

3.3 Évolution en fonction de la tension appliquée

3.3.1 Tension en dents de scie

Par la suite nous supposerons que la tension appliquée est une fonction périodique en dents de scie, non symétrique, présentant une phase de montée lente, et une phase de descente rapide (cf. fig. 10).

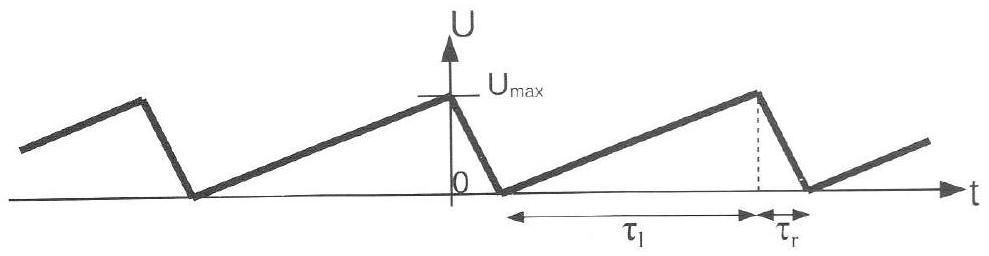

Figure 10 - Évolution de la tension appliquée à l'actionneur piézo-électrique en fonction du temps.

Nous notons

[t_l, t_l + τ_l]

un intervalle de temps correspondant à une phase de montée (phase lente) et

[t_r, t_r + τ_r]

un intervalle correspondant à une phase de descente (phase rapide).

Q 50. Exprimer la force

F_l = F(U(t - t_l))

en fonction de la différence

t - t_l

, pour une phase lente. On fera apparaître les paramètres

k, τ_l

L_(max)

définie par

L_(max) = F(U_(max))/k

.
Q 51. Exprimer la force

F_r = F(U(t - t_r))

en fonction de la différence

t - t_r

, pour une phase rapide. On fera apparaître les paramètres

k, τ_r

L_(max)

.
Q 52. Lorsqu'il n'y a pas de glissement entre les masses, en utilisant Q48, Q49, Q50 et Q51, établir que l'équation différentielle vérifiée par l'abscisse

x_m

prend la forme générale :

(d^2 x_m(t))/(dt^2) + ω^2 x_m(t) = ω^2(a_i(t - t_i) + b_i),

où

i = l

pour une phase lente et

i = r

pour une phase rapide. On exprimera les coefficients constants

a_l, b_l, a_r

b_r

sur la base des paramètres

L_(max), τ_l

τ_r

.
Q 53. Nous recherchons une solution particulière

x_p = x_p(t)

de l'équation différentielle (15) sous la forme d'un polynome

P = P(t - t_i)

de la variable

t - t_i

. Déterminer

x_p

(on choisira

P

de degré le plus bas possible).
Q 54. En déduire la solution générale de l'équation différentielle. On prendra la variable temporelle sous la forme de la différence

t - t_i

3.3.2 Étude de la phase lente

Durant la phase lente, nous considérons que les masses

m

M

ne glissent pas l'une par rapport à l'autre.

Q 55. On suppose que, durant chaque phase lente (pour

t_l < t < t_l + τ_l

ωτ_l≫1

. Quel terme peut-on alors négliger dans l'équation différentielle (15) ? En déduire l'expression de

x_m(t)

dans cette limite.

Q 56. Exprimer la position

x_f = x_m(t_l + τ_l)

et la vitesse

v_f = v_m(t_l + τ_l)

à la fin de la phase de montée. Exprimer le déplacement

Δ^l x_M

de la masse

M

durant une phase lente.

3.3.3 Étude de la phase rapide

Au début de la phase de descente rapide, la masse effective

m

et la masse

M

ne glissent pas l'une sur l'autre. Le glissement peut apparaître ensuite.

Q 57. Durant la phase de descente (pour

t_r < t < t_r + τ_r

), la tension varie rapidement, soit :

ωτ_r≪1

. En supposant qu'il n'y a pas de glissement et en utilisant le résultat de Q54, donner une approximation de l'expression de

x_m(t)

dans cette limite. On utilisera que

|t - t_r| < τ_r

et donc

ω|t - t_r|≪1

, ainsi que

τ_r≪τ_l

. Les conditions initiales

x_m(t_r)

v_m(t_r)

de cette phase correspondent à la position et la vitesse de

m

à la fin de la phase de montée (cf. Q56).

Q 58. En utilisant le résultat de la question précédente et celui de la question Q49, montrer que, dans le cas sans glissement, la force de frottement

T

est :

T \approx - Mω^2 L_(max)(t - t_r)/(τ_r)

Nous notons

t_d = t_r + τ_d

l'instant où le glissement apparaît. Nous supposerons que le phénomène de glissement continue jusqu'à la fin de la phase rapide.

Q 59. Exprimer

τ_d

. Tracer

T/(Mω^2 L_(max))

en fonction de

t

pendant une phase rapide.
Q 60. Estimer numériquement le ratio

τ_d/τ_r

. En déduire que

τ_r - τ_d \approx τ_r

.
On supposera par la suite que

τ_d≪τ_r

.
Q 61. En utilisant Q47, donner l'expression de l'abscisse

x_M(t)

pendant la séquence de glissement. Donner la variation de position

Δ^r x_M

de la masse

M

entre

t = t_r

t = t_r + τ_r

Q 62. Pour

τ_l = 1 ms

τ_r = 1μ s

, calculer numériquement

Δ^r x_M/L_(max)

. En déduire le déplacement

Δx_M = Δ^l x_M + Δ^r x_M

de la masse

M

après une période de variation de la tension électrique.

Q 63. Représenter graphiquement les déplacements de

m

et de

M

pendant plusieurs cycles. Quelle est la vitesse moyenne

v_(moy)

sur un cycle du déplacement de la masse

M

? Comment doitêtre choisi

τ_l

afin d'obtenir la vitesse maximale

v_(max)

M

? Estimer numériquement

v_(max)

, le résultat sera donné en

mm \cdot s^(- 1)

FIN DU SUJET

Pas de description pour le moment

Commentaires• ENS Physique BCPST 2021

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Corrigé détaillé

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

ÉCOLES NORMALES SUPÉRIEURES

ÉCOLE NATIONALE DES PONTS ET CHAUSSÉES

CONCOURS D'ADMISSION SESSION 2021

FILIÈRE BCPST

COMPOSITION DE PHYSIQUE

Début de l'épreuve

Concentration de la lumière Moteur linéaire piézo-électrique

Notations et données numériques

1 Concentration du rayonnement thermique

1.1 Interaction radiative entre la Terre et la Soleil

1.2 Concentration de rayonnement thermique

1.2.1 Interaction radiative entre l'objet et l'enceinte

1.2.2 Interaction radiative entre l'objet et le Soleil.

1.3 Utilisation du rayonnement solaire pour allumer un feu.

2 Focalisation grâce à une lentille

2.1 Concentration du rayonnement émis par un objet à l'infini.

2.2 Lentille convexe = plan

2.2.1 Réfraction à l'interface de deux milieux

2.2.2 Rayons traversant une lentille convexe-plan

2.2.3 Système d'imagerie utilisant la lentille convexe-plan

3 Moteur linéaire piézo-électrique

3.1 Modélisation de l'actionneur piézo-électrique

3.2 Déplacement d'un mobile de masse M par l'actionneur

3.3 Évolution en fonction de la tension appliquée

3.3.1 Tension en dents de scie

3.3.2 Étude de la phase lente

3.3.3 Étude de la phase rapide

FIN DU SUJET

Commentaires• ENS Physique BCPST 2021

Commentaires• ENS Physique BCPST 2021

Concentration de la lumière
Moteur linéaire piézo-électrique

3.2 Déplacement d'un mobile de masse $M$ par l'actionneur
