Trois appareils météorologiques pour caractériser les précipitations : Solia, disdromètre et radar
Afficher ou masquer la section
La composition de physique porte sur l'étude du fonctionnement de trois appareils utilisés en météorologie pour caractériser les précipitations de pluie : un appareil de détection de l'état des sols (Solia), un disdromètre mécanique et un radar météorologique. Les trois parties, indépendantes, couvrent l'optique, les ondes, la mécanique du point, l'électricité et l'électromagnétisme.
1Partie I : caractérisation objective de l'état du sol, à l'aide de l'appareil SoliaÉtudier la traversée d'un dioptre air/eau par une onde lumineuse, la dispersion et la réflexion totale, ainsi que la propagation d'une onde évanescente.
2Partie II : étude d'un disdromètreÉtudier la chute d'une goutte dans l'air en régime laminaire, établir et résoudre l'équation différentielle du mouvement et déterminer la vitesse limite.

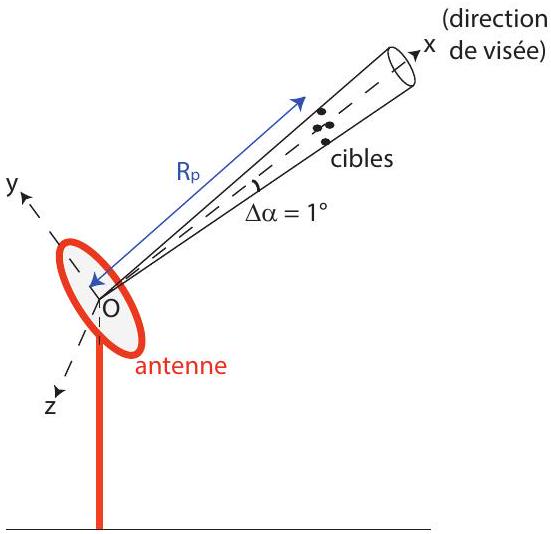

3Partie III : étude d'un radar météorologiqueÉtudier l'effet Doppler pour reconstruire la fréquence perçue par une cible puis par le radar, et construire un spectre en amplitude.
Difficile. La moyenne de tous les candidats ayant composé est de 7,9/20 avec un écart-type de 4,7, même si beaucoup de candidats ont pu aborder une très grande partie du sujet en cinq heures.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : rapport du jury. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
4 erreurs relevées
Dispersion confondue avec diffraction · Surface d'un disque mal évaluée · Écart relatif utilisé au lieu de l'écart normalisé
Afficher ou masquer la section
Le jury tient à féliciter les candidats pour la qualité des copies dans leur ensemble, mais regrette la présence d'un nombre non négligeable de copies mal rédigées ou mal présentées. Les questions fondamentales, au nombre de 27 sur 67, pèsent pour 50 % du barème.
Les erreurs les plus sanctionnées
1
Dispersion confondue avec diffractionQ4
Le fait que l'indice optique de l'eau dépende de la longueur d'onde, caractéristique de la dispersion, est beaucoup trop souvent confondu avec la diffraction, voire les interférences.
2
Surface d'un disque mal évaluéeQ24-Q26
Beaucoup de candidats ont mal évalué la surface S, qui coïncidait avec la surface d'un disque de rayon R, soit πR² et non 4πR².
3
Écart relatif utilisé au lieu de l'écart normaliséQ35-Q36
Le calcul d'un écart relatif n'est pas satisfaisant pour comparer une valeur expérimentale à une valeur de référence, car il ne prend pas en compte les incertitudes ; l'écart normalisé est attendu.
4
Représentation temporelle confondue avec fréquentielleQ56
Trop de candidats confondent la représentation temporelle du signal et sa représentation fréquentielle lors de la construction d'un spectre en amplitude.
Ce qui a été bien réussi
Beaucoup de candidats ont pu aborder, à l'issue des cinq heures allouées, une très grande partie du sujet.
Un nombre conséquent de candidats a bien traité la question 1 sur le plan d'incidence.
La maîtrise de la résolution des équations différentielles linéaires d'ordre un est globalement au rendez-vous.
Conseils du jury
Toujours accompagner une application numérique de son unité explicite, sans se contenter de la mention uSI.
Justifier en détail la démarche suivie lorsqu'une formule à établir est donnée dans l'énoncé.
Tester régulièrement l'homogénéité de ses formules pour détecter d'éventuelles erreurs de calcul.
Préciser systématiquement le référentiel galiléen et le système d'étude avant d'appliquer la seconde loi de Newton.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Description
Sujet officiel Agrégation externe en physique-chimie, session 2022.
Ces sujets peuvent vous intéresser
Pas encore de corrigé pour ce sujet : voici des sujets proches corrigés.
Calculatrice autorisée selon les modalités de la circulaire du 17 juin 2021 publiée au BOEN du 29 juillet 2021.
L'usage de tout ouvrage de référence, de tout dictionnaire et de tout autre matériel électronique est rigoureusement interdit.
Si vous repérez ce qui vous semble être une erreur d'énoncé, vous devez le signaler très lisiblement sur votre copie, en proposer la correction et poursuivre l'épreuve en conséquence. De même, si cela vous conduit à formuler une ou plusieurs hypothèses, vous devez la (ou les) mentionner explicitement.
NB : Conformément au principe d'anonymat, votre copie ne doit comporter aucun signe distinctif, tel que nom, signature, origine, etc. Si le travail qui vous est demandé consiste notamment en la rédaction d'un projet ou d'une note, vous devrez impérativement vous abstenir de la signer ou de l'identifier.

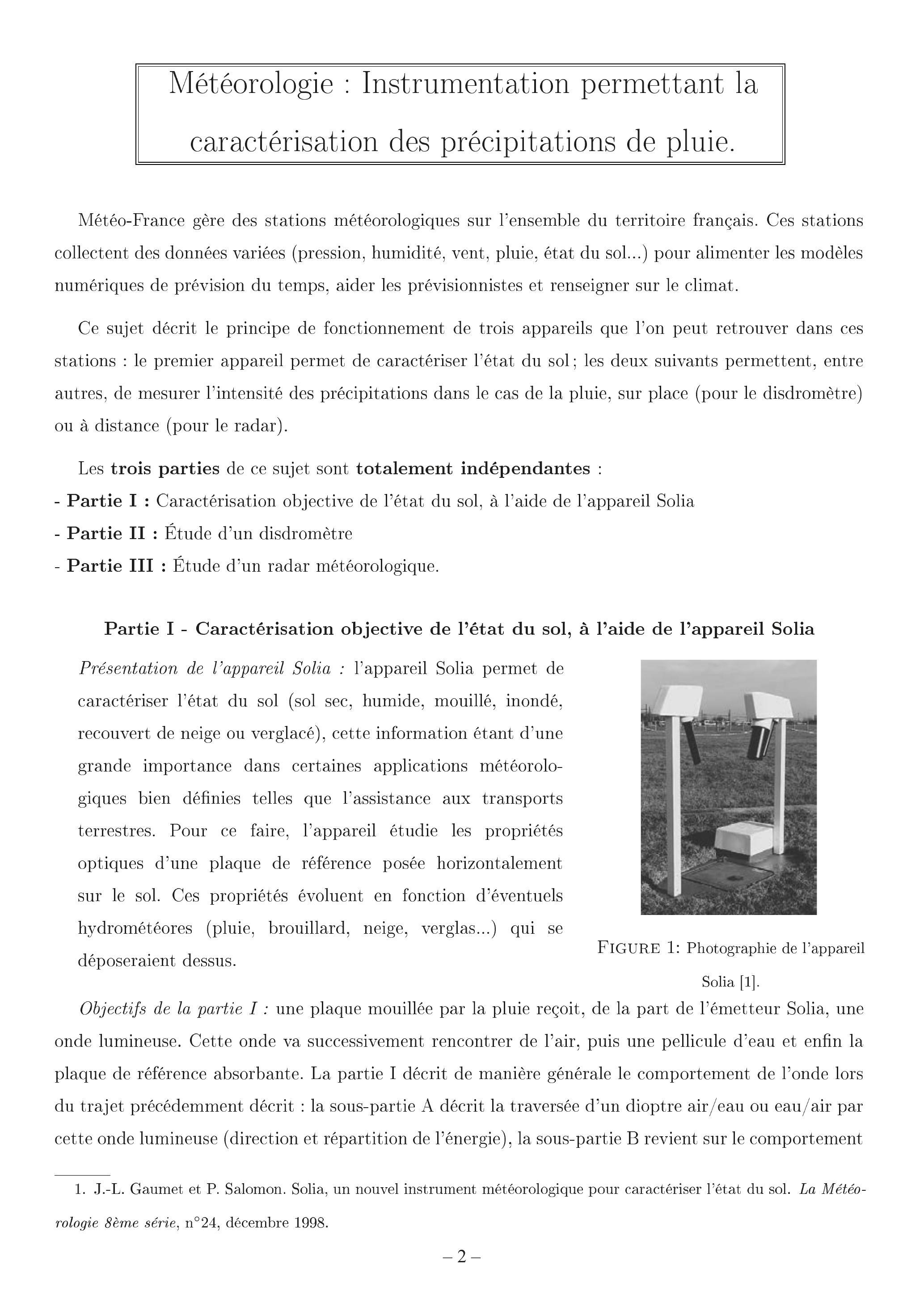

Météorologie : Instrumentation permettant la caractérisation des précipitations de pluie.
Météo-France gère des stations météorologiques sur l'ensemble du territoire français. Ces stations collectent des données variées (pression, humidité, vent, pluie, état du sol...) pour alimenter les modèles numériques de prévision du temps, aider les prévisionnistes et renseigner sur le climat.
Ce sujet décrit le principe de fonctionnement de trois appareils que l'on peut retrouver dans ces stations : le premier appareil permet de caractériser l'état du sol; les deux suivants permettent, entre autres, de mesurer l'intensité des précipitations dans le cas de la pluie, sur place (pour le disdromètre) ou à distance (pour le radar).
Les trois parties de ce sujet sont totalement indépendantes :
-Partie I : Caractérisation objective de l'état du sol, à l'aide de l'appareil Solia
-Partie II : Étude d'un disdromètre
-Partie III : Étude d'un radar météorologique.
Partie I - Caractérisation objective de l'état du sol, à l'aide de l'appareil Solia
Présentation de l'appareil Solia : l'appareil Solia permet de caractériser l'état du sol (sol sec, humide, mouillé, inondé, recouvert de neige ou verglacé), cette information étant d'une grande importance dans certaines applications météorologiques bien définies telles que l'assistance aux transports terrestres. Pour ce faire, l'appareil étudie les propriétés optiques d'une plaque de référence posée horizontalement sur le sol. Ces propriétés évoluent en fonction d'éventuels hydrométéores (pluie, brouillard, neige, verglas...) qui se déposeraient dessus.

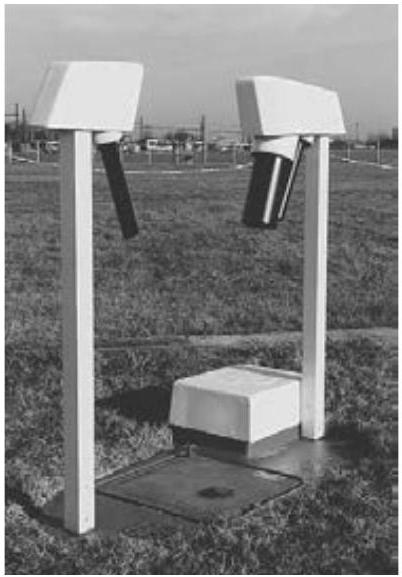

Figure 1: Photographie de l'appareil Solia [1].
Objectifs de la partie I : une plaque mouillée par la pluie reçoit, de la part de l'émetteur Solia, une onde lumineuse. Cette onde va successivement rencontrer de l'air, puis une pellicule d'eau et enfin la plaque de référence absorbante. La partie I décrit de manière générale le comportement de l'onde lors du trajet précédemment décrit : la sous-partie A décrit la traversée d'un dioptre air/eau ou eau/air par cette onde lumineuse (direction et répartition de l'énergie), la sous-partie B revient sur le comportement
de l'onde lorsqu'elle rencontre la plaque absorbante, la sous-partie C analyse des résultats obtenus avec l'appareil Solia.

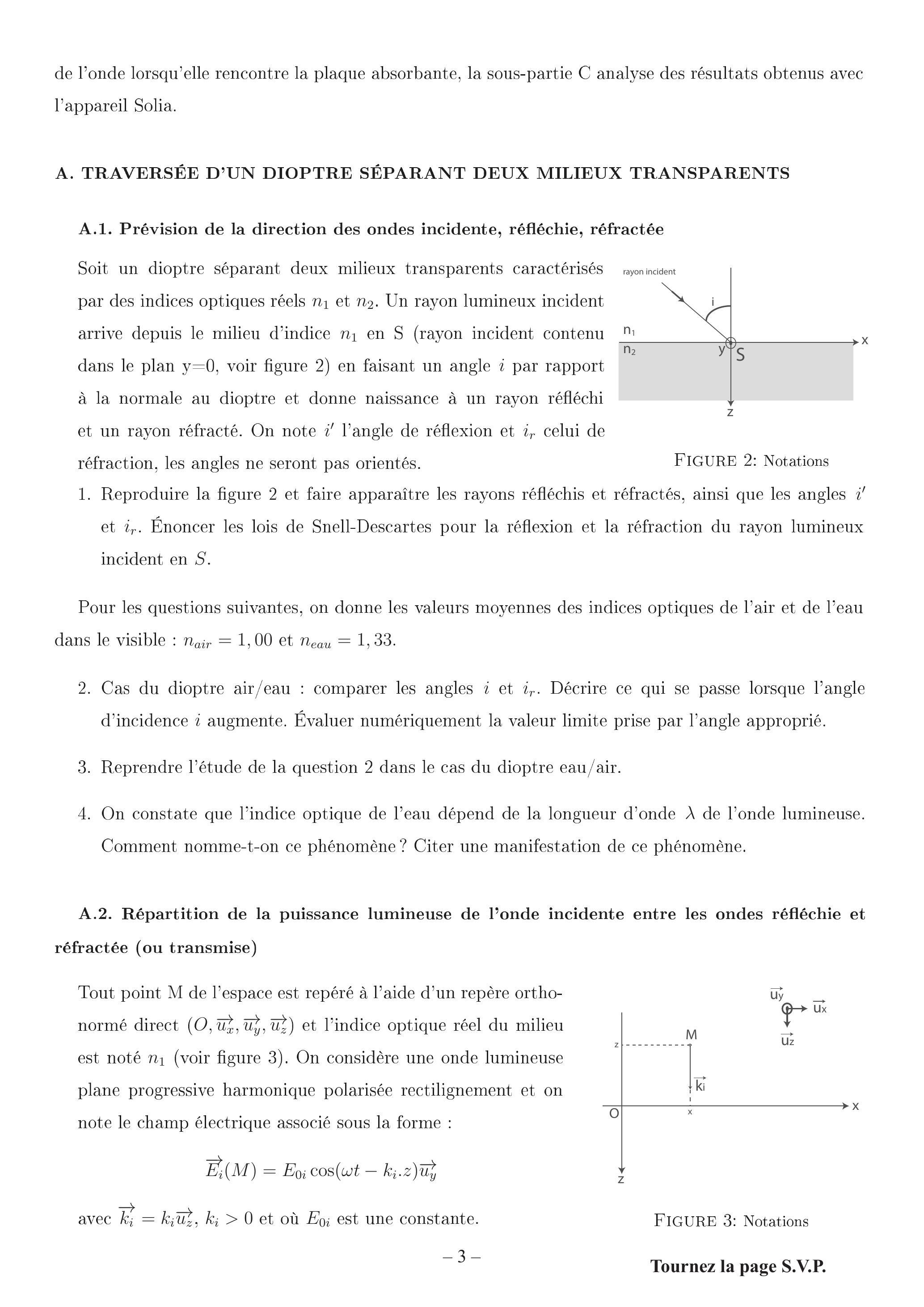

A. TRAVERSÉE D'UN DIOPTRE SÉPARANT DEUX MILIEUX TRANSPARENTS
A.1. Prévision de la direction des ondes incidente, réfléchie, réfractée
Soit un dioptre séparant deux milieux transparents caractérisés par des indices optiques réels n_1 et n_2. Un rayon lumineux incident arrive depuis le milieu d'indice n_1 en S (rayon incident contenu dans le plan y = 0, voir figure 2) en faisant un angle i par rapport à la normale au dioptre et donne naissance à un rayon réfléchi et un rayon réfracté. On note i^′ l'angle de réflexion et i_r celui de réfraction, les angles ne seront pas orientés.
Figure 2: Notations
1.Reproduire la figure 2 et faire apparaître les rayons réfléchis et réfractés, ainsi que les angles i^′ et i_r. Énoncer les lois de Snell-Descartes pour la réflexion et la réfraction du rayon lumineux incident en S.
Pour les questions suivantes, on donne les valeurs moyennes des indices optiques de l'air et de l'eau dans le visible : n_(air) = 1, 00 et n_(eau) = 1, 33.
2.Cas du dioptre air/eau : comparer les angles i et i_r. Décrire ce qui se passe lorsque l'angle d'incidence i augmente. Évaluer numériquement la valeur limite prise par l'angle approprié.
3.Reprendre l'étude de la question 2 dans le cas du dioptre eau/air.
4.On constate que l'indice optique de l'eau dépend de la longueur d'onde λ de l'onde lumineuse. Comment nomme-t-on ce phénomène? Citer une manifestation de ce phénomène.
A.2. Répartition de la puissance lumineuse de l'onde incidente entre les ondes réfléchie et réfractée (ou transmise)
Tout point M de l'espace est repéré à l'aide d'un repère orthonormé direct (O, u_x^(→−), u_y^(→−), u_z^(→−)) et l'indice optique réel du milieu est noté n_1 (voir figure 3). On considère une onde lumineuse plane progressive harmonique polarisée rectilignement et on note le champ électrique associé sous la forme :
E⃗_i(M) = E_(0i)cos(ωt − k_i.z)u_y^(→−)
avec k_i→ = k_i u_z^(→−), k_i > 0 et où E_(0i) est une constante.
Figure 3: Notations

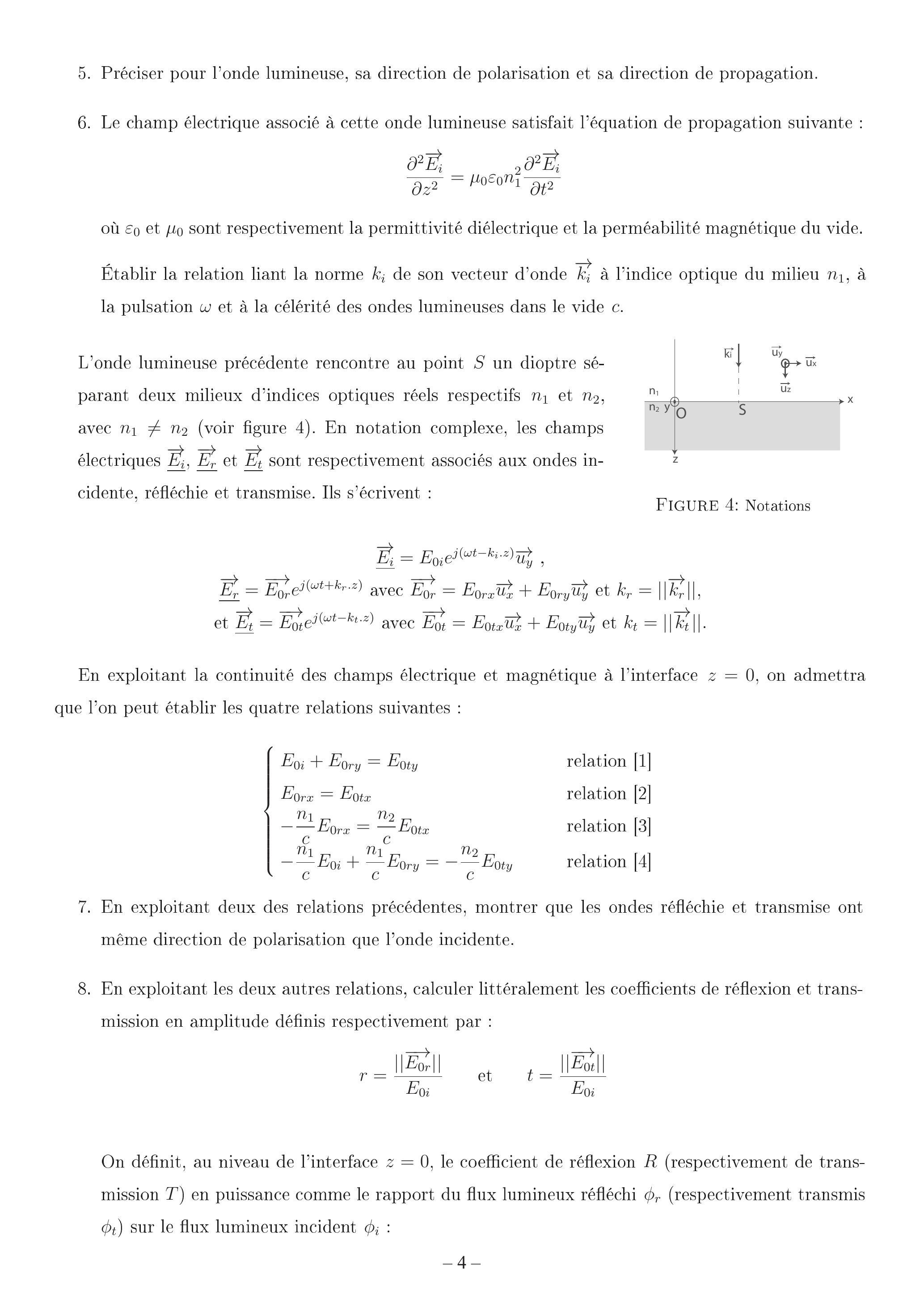

Préciser pour l'onde lumineuse, sa direction de polarisation et sa direction de propagation.
Le champ électrique associé à cette onde lumineuse satisfait l'équation de propagation suivante :
où ε_0 et μ_0 sont respectivement la permittivité diélectrique et la perméabilité magnétique du vide. Établir la relation liant la norme k_i de son vecteur d'onde k_i→ à l'indice optique du milieu n_1, à la pulsation ω et à la célérité des ondes lumineuses dans le vide c.
L'onde lumineuse précédente rencontre au point S un dioptre séparant deux milieux d'indices optiques réels respectifs n_1 et n_2, avec n_1 ≠ n_2 (voir figure 4). En notation complexe, les champs électriques E_i^(→−)_–, E_r^(→−) et E_t^(→−)_– sont respectivement associés aux ondes incidente, réfléchie et transmise. Ils s'écrivent :
Figure 4: Notations
(E_i^(→−))/2 = E_(0i)e^(j(ωt − k_i ⋅ z))u_y^(→−); E_r^(→−) = E_(0r)^(→−)e^(j(ωt + k_r ⋅ z)) avec E_(0r)^(→−) = E_(0rx)u_x^(→−) + E_(0ry)u_y^(→−) et k_r = ‖k_r^(→−)‖,; et E_t^(→−) = E_(0t)^(→−)e^(j(ωt − k_t ⋅ z)) avec E_(0t)^(→−) = E_(0tx)u_x^(→−) + E_(0ty)u_y^(→−) et k_t = ‖k_t→‖.
En exploitant la continuité des champs électrique et magnétique à l'interface z = 0, on admettra que l'on peut établir les quatre relations suivantes :
En exploitant deux des relations précédentes, montrer que les ondes réfléchie et transmise ont même direction de polarisation que l'onde incidente.
En exploitant les deux autres relations, calculer littéralement les coefficients de réflexion et transmission en amplitude définis respectivement par :
r = (‖E_(0r)^(→−)‖)/(E_(0i)) et t = (‖E_(0t)^(→−)‖)/(E_(0i))
On définit, au niveau de l'interface z = 0, le coefficient de réflexion R (respectivement de transmission T ) en puissance comme le rapport du flux lumineux réfléchi φ_r (respectivement transmis φ_t ) sur le flux lumineux incident φ_i :

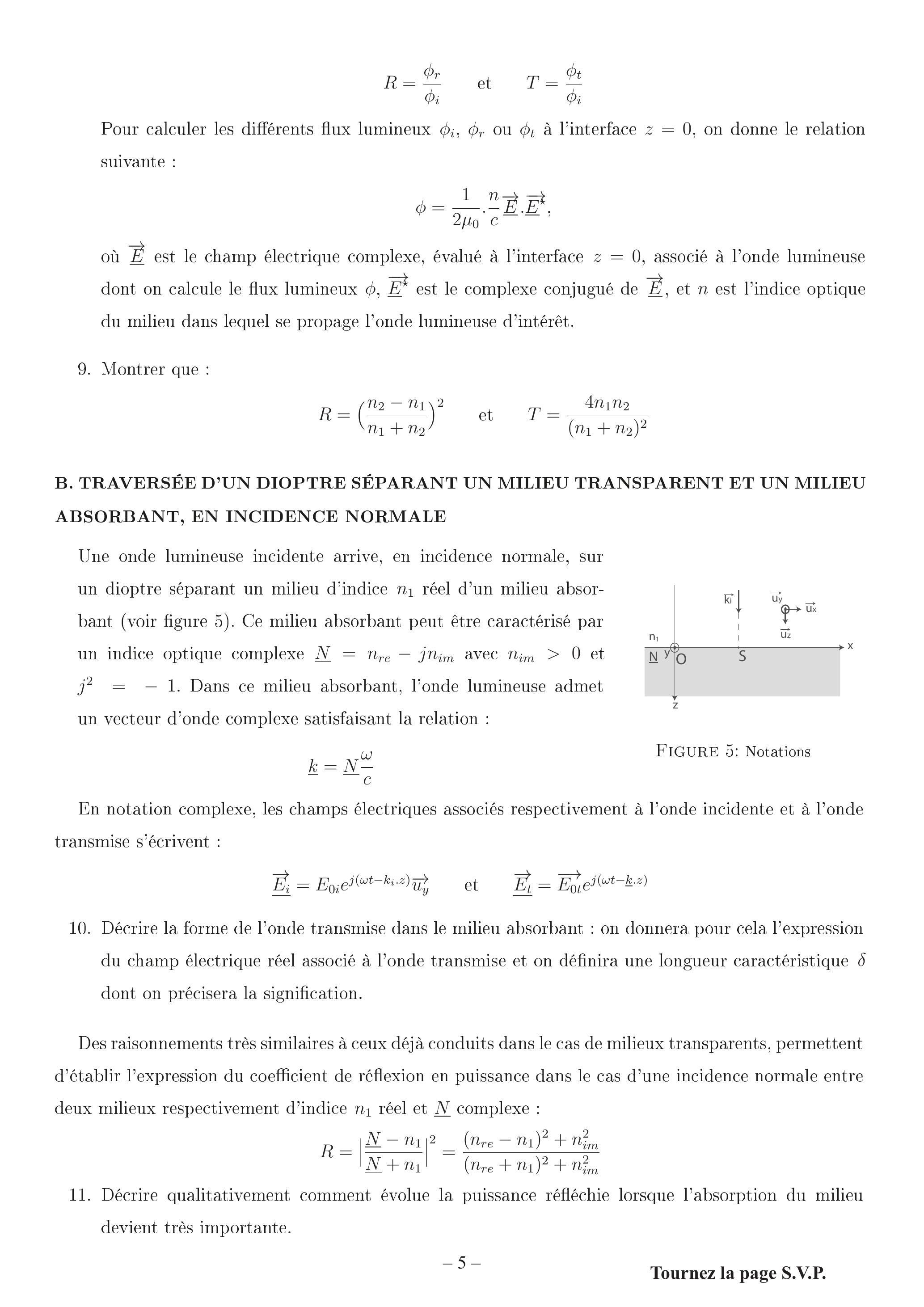

R = (φ_r)/(φ_i) et T = (φ_t)/(φ_i)
Pour calculer les différents flux lumineux φ_i, φ_r ou φ_t à l'interface z = 0, on donne le relation suivante :
φ = 1/(2μ_0) ⋅ n/cE_–→ ⋅ E⃗_–^∗,
où E⃗ est le champ électrique complexe, évalué à l'interface z = 0, associé à l'onde lumineuse dont on calcule le flux lumineux φ, E^⇀^∗ est le complexe conjugué de E⃗_–, et n est l'indice optique du milieu dans lequel se propage l'onde lumineuse d'intérêt.
9.Montrer que : R = ((n_2 − n_1)/(n_1 + n_2))^2 et T = (4n_1 n_2)/((n_1 + n_2)^2)
B. TRAVERSÉE D'UN DIOPTRE SÉPARANT UN MILIEU TRANSPARENT ET UN MILIEU ABSORBANT, EN INCIDENCE NORMALE
Une onde lumineuse incidente arrive, en incidence normale, sur un dioptre séparant un milieu d'indice n_1 réel d'un milieu absorbant (voir figure 5). Ce milieu absorbant peut être caractérisé par un indice optique complexe N_– = n_(re) − jn_(im) avec n_(im) > 0 et j^2 = − 1. Dans ce milieu absorbant, l'onde lumineuse admet un vecteur d'onde complexe satisfaisant la relation :
Figure 5: Notations
k_– = N_–ω/c
En notation complexe, les champs électriques associés respectivement à l'onde incidente et à l'onde transmise s'écrivent :
10.Décrire la forme de l'onde transmise dans le milieu absorbant : on donnera pour cela l'expression du champ électrique réel associé à l'onde transmise et on définira une longueur caractéristique δ dont on précisera la signification.
Des raisonnements très similaires à ceux déjà conduits dans le cas de milieux transparents, permettent d'établir l'expression du coefficient de réflexion en puissance dans le cas d'une incidence normale entre deux milieux respectivement d'indice n_1 réel et N_– complexe :
11.Décrire qualitativement comment évolue la puissance réfléchie lorsque l'absorption du milieu devient très importante.

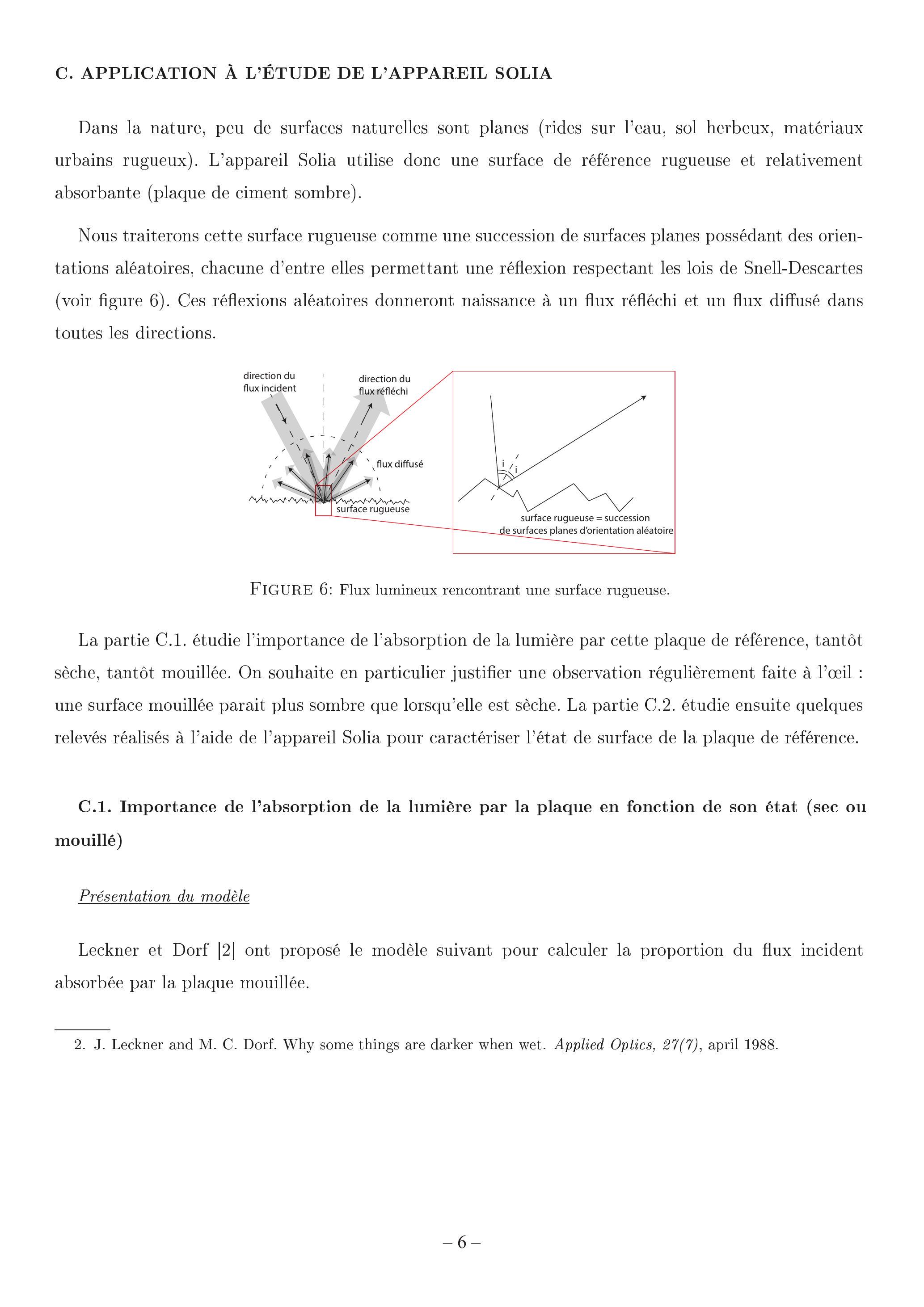

C. APPLICATION À L'ÉTUDE DE L'APPAREIL SOLIA
Dans la nature, peu de surfaces naturelles sont planes (rides sur l'eau, sol herbeux, matériaux urbains rugueux). L'appareil Solia utilise donc une surface de référence rugueuse et relativement absorbante (plaque de ciment sombre).
Nous traiterons cette surface rugueuse comme une succession de surfaces planes possédant des orientations aléatoires, chacune d'entre elles permettant une réflexion respectant les lois de Snell-Descartes (voir figure 6). Ces réflexions aléatoires donneront naissance à un flux réfléchi et un flux diffusé dans toutes les directions.

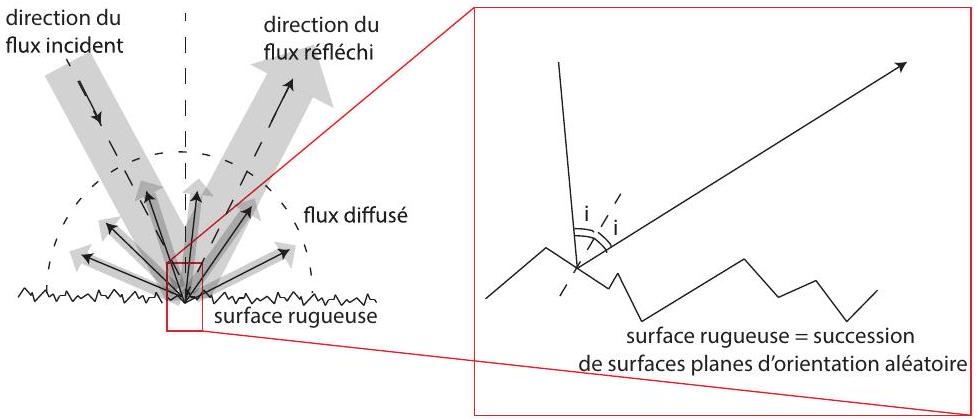

Figure 6: Flux lumineux rencontrant une surface rugueuse.
La partie C.1. étudie l'importance de l'absorption de la lumière par cette plaque de référence, tantôt sèche, tantôt mouillée. On souhaite en particulier justifier une observation régulièrement faite à l'œil : une surface mouillée parait plus sombre que lorsqu'elle est sèche. La partie C.2. étudie ensuite quelques relevés réalisés à l'aide de l'appareil Solia pour caractériser l'état de surface de la plaque de référence.
C.1. Importance de l'absorption de la lumière par la plaque en fonction de son état (sec ou mouillé)
Présentation du modèle
Leckner et Dorf [2] ont proposé le modèle suivant pour calculer la proportion du flux incident absorbée par la plaque mouillée.

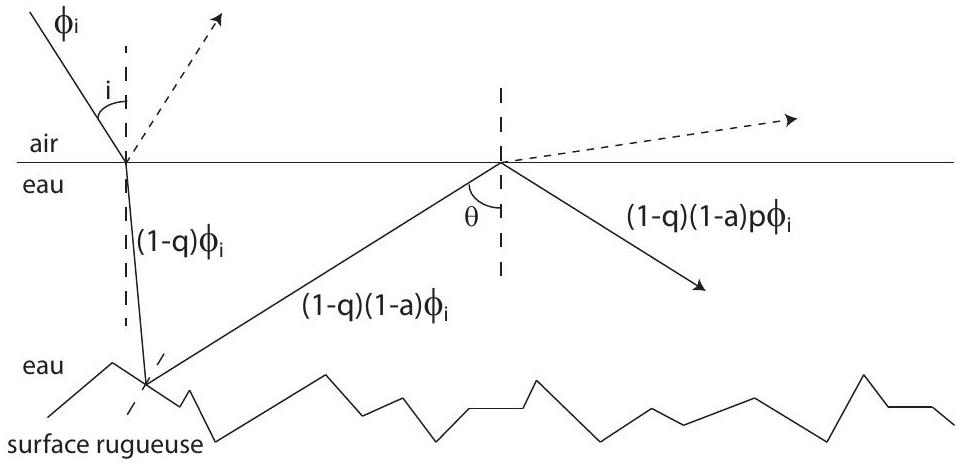

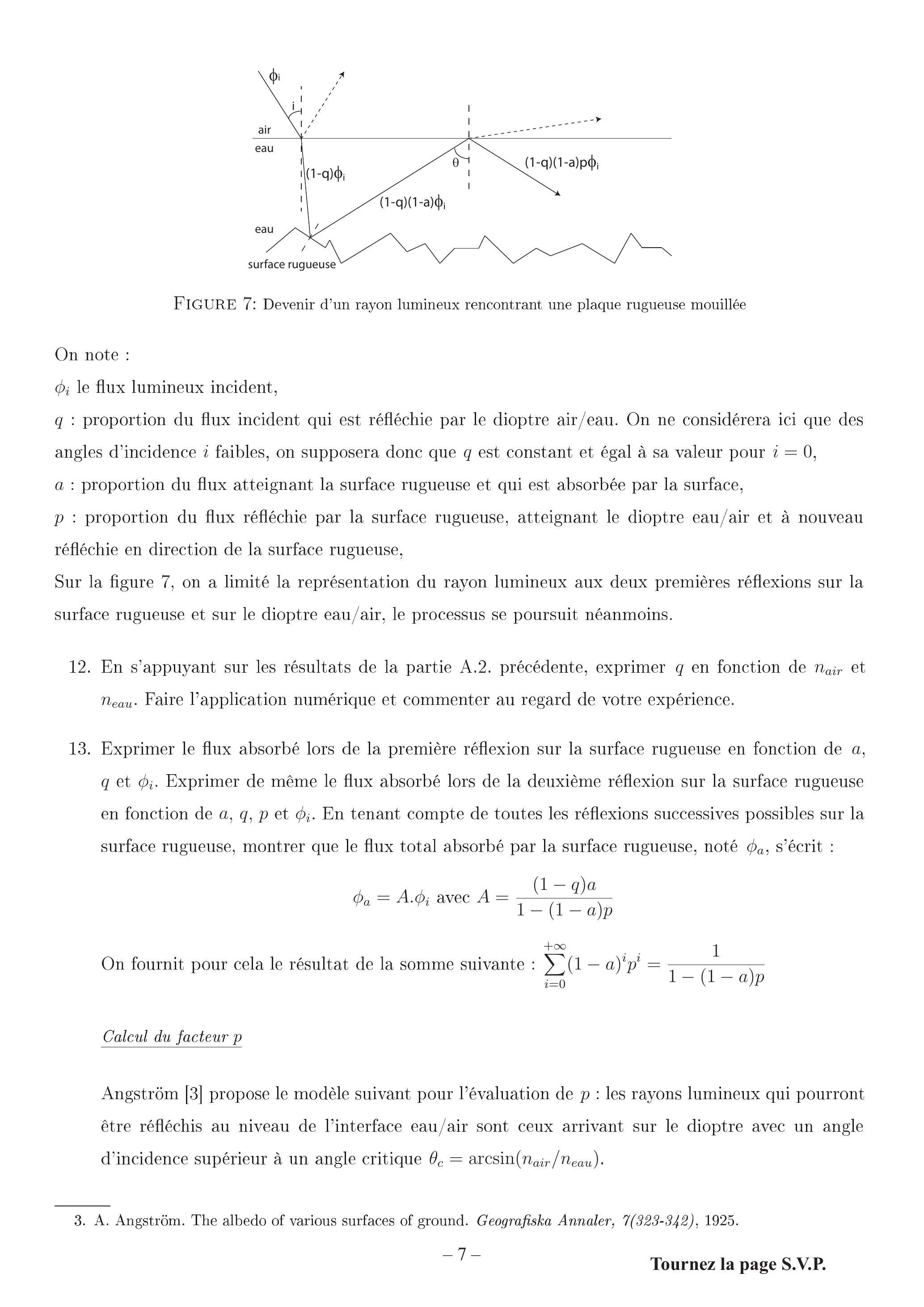

Figure 7: Devenir d'un rayon lumineux rencontrant une plaque rugueuse mouillée
On note : φ_i le flux lumineux incident, q : proportion du flux incident qui est réfléchie par le dioptre air/eau. On ne considérera ici que des angles d'incidence i faibles, on supposera donc que q est constant et égal à sa valeur pour i = 0, a : proportion du flux atteignant la surface rugueuse et qui est absorbée par la surface, p : proportion du flux réfléchie par la surface rugueuse, atteignant le dioptre eau/air et à nouveau réfléchie en direction de la surface rugueuse,
Sur la figure 7, on a limité la représentation du rayon lumineux aux deux premières réflexions sur la surface rugueuse et sur le dioptre eau/air, le processus se poursuit néanmoins.
12.En s'appuyant sur les résultats de la partie A.2. précédente, exprimer q en fonction de n_(air) et n_(eau). Faire l'application numérique et commenter au regard de votre expérience.
13.Exprimer le flux absorbé lors de la première réflexion sur la surface rugueuse en fonction de a, q et φ_i. Exprimer de même le flux absorbé lors de la deuxième réflexion sur la surface rugueuse en fonction de a, q, p et φ_i. En tenant compte de toutes les réflexions successives possibles sur la surface rugueuse, montrer que le flux total absorbé par la surface rugueuse, noté φ_a, s'écrit : φ_a = A ⋅ φ_i avec A = ((1 − q)a)/(1 − (1 − a)p)
On fournit pour cela le résultat de la somme suivante : ∑_(i = 0)^(+ ∞)(1 − a)^i p^i = 1/(1 − (1 − a)p)
Calcul du facteur p
Angström [3] propose le modèle suivant pour l'évaluation de p : les rayons lumineux qui pourront être réfléchis au niveau de l'interface eau/air sont ceux arrivant sur le dioptre avec un angle d'incidence supérieur à un angle critique θ_c = arcsin(n_(air)/n_(eau)).
14.Expliquer cette proposition. Ce calcul risque-t-il de sous-évaluer ou sur-évaluer p ? Justifier.
Angström fait alors l'hypothèse que la surface se comporte comme un diffuseur lambertien et montre que, dans ce cadre, p vaut : p = cos^2 θ_c.
15.Exprimer finalement p en fonction de n_(eau) et n_(air). Faire l'application numérique.
Calcul du facteur a
Le facteur a sera noté a_s lorsque la surface rugueuse est sèche : ainsi a_s correspond à la proportion absorbée du flux incident par la surface rugueuse sèche. De même, a_m correspondra à la même proportion lorsque la surface est mouillée. On notera respectivement n_(air), n_(eau), N_– = n_(re) − jn_(im) les indices optiques de l'air, de l'eau et de la surface rugueuse (complexe dans ce dernier cas).
16.En s'appuyant sur les résultats de la partie B., donner l'expression littérale de a_s dans le cas d'une incidence normale. Faire l'application numérique pour une plaque rugueuse d'indice complexe N_– = 2, 0 − j × 2, 6.
17.En s'appuyant sur les résultats de la partie B., donner l'expression littérale de a_m dans le cas d'une incidence normale et lors d'une unique interaction avec la surface rugueuse. Donner alors, en fonction de q, p et a_m, l'expression littérale du facteur A défini à la question 13 et correspondant à la proportion du flux incident sur la surface rugueuse mouillée et étant absorbée après de multiples interactions avec la surface. Faire les applications numériques pour a_m et A pour une plaque rugueuse d'indice complexe N_– = 2, 0 − j × 2, 6.
18.En comparant les grandeurs appropriées, justifier qu'une surface mouillée apparaît plus sombre que lorsqu'elle est sèche.
C.2. Caractérisation de l'état de surface de la plaque de référence
On revient sur le fonctionnement de l'appareil Solia (voir figure 8) : une source lumineuse visible émet en direction de la surface de référence, utilisée comme cible. Cette dernière réfléchit une fraction de la lumière par réflexion spéculaire suivant les lois de Snell-Descartes, en diffuse une autre fraction dans toutes les directions (du fait de la rugosité de la surface) et, enfin, absorbe le reste. Le flux de lumière diffusé φ_(D, θ) dépend de l'angle de diffusion θ, du type d'hydrométéore déposé, ainsi que de la rugosité de la plaque de référence. Ainsi, une surface très rugueuse augmentera la lumière diffusée dans toutes les directions au détriment de la lumière réfléchie. Au contraire, une surface plane entraînera une

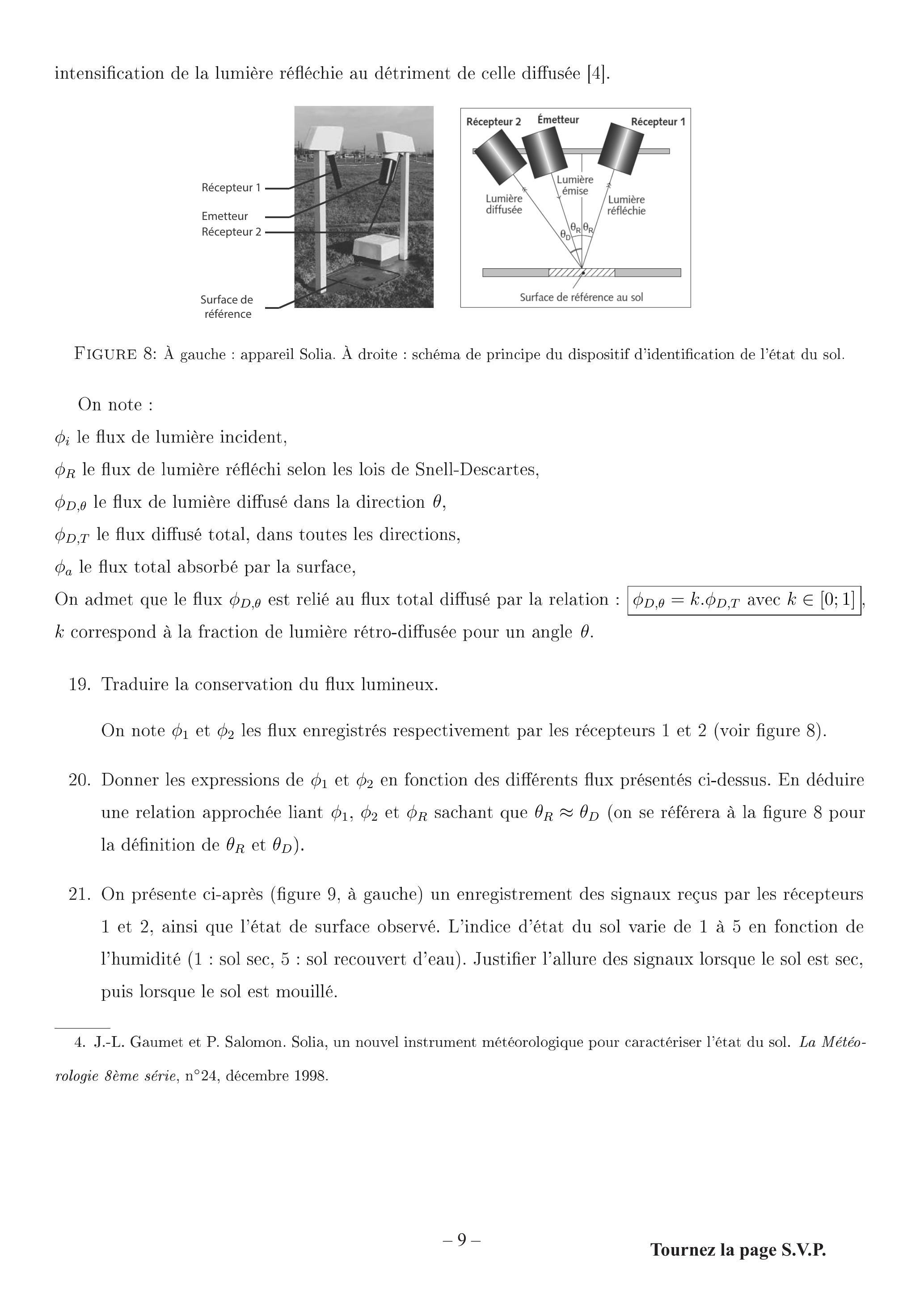

intensification de la lumière réfléchie au détriment de celle diffusée [4].

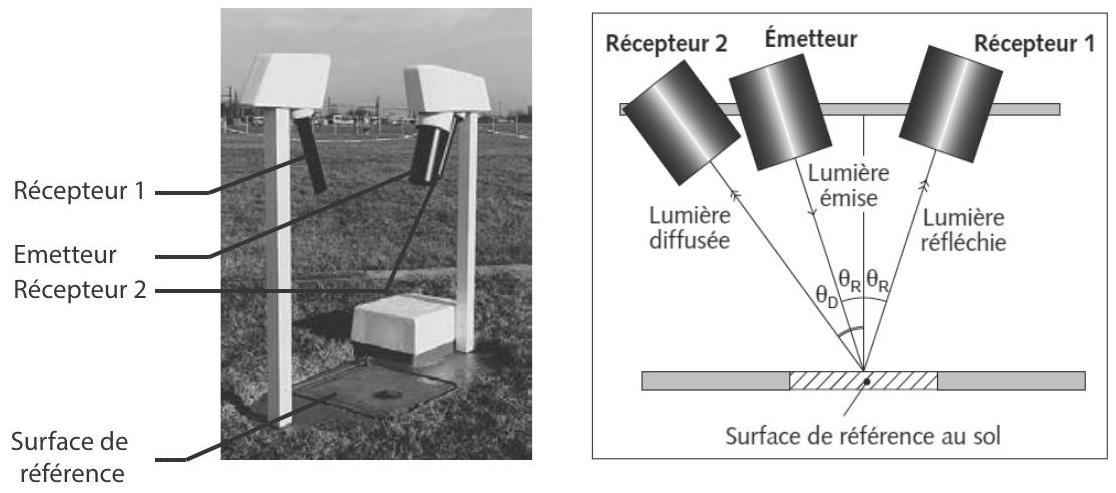

Figure 8: À gauche : appareil Solia. À droite : schéma de principe du dispositif d'identification de l'état du sol.
On note : φ_i le flux de lumière incident, φ_R le flux de lumière réfléchi selon les lois de Snell-Descartes, φ_(D, θ) le flux de lumière diffusé dans la direction θ, φ_(D, T) le flux diffusé total, dans toutes les directions, φ_a le flux total absorbé par la surface,
On admet que le flux φ_(D, θ) est relié au flux total diffusé par la relation : φ_(D, θ) = k.φ_(D, T) avec k ∈ [0; 1], k correspond à la fraction de lumière rétro-diffusée pour un angle θ.
19. Traduire la conservation du flux lumineux.
On note φ_1 et φ_2 les flux enregistrés respectivement par les récepteurs 1 et 2 (voir figure 8).
20. Donner les expressions de φ_1 et φ_2 en fonction des différents flux présentés ci-dessus. En déduire une relation approchée liant φ_1, φ_2 et φ_R sachant que θ_R ≈ θ_D (on se référera à la figure 8 pour la définition de θ_R et θ_D ).
21. On présente ci-après (figure 9, à gauche) un enregistrement des signaux reçus par les récepteurs 1 et 2, ainsi que l'état de surface observé. L'indice d'état du sol varie de 1 à 5 en fonction de l'humidité (1 : sol sec, 5 : sol recouvert d'eau). Justifier l'allure des signaux lorsque le sol est sec, puis lorsque le sol est mouillé.

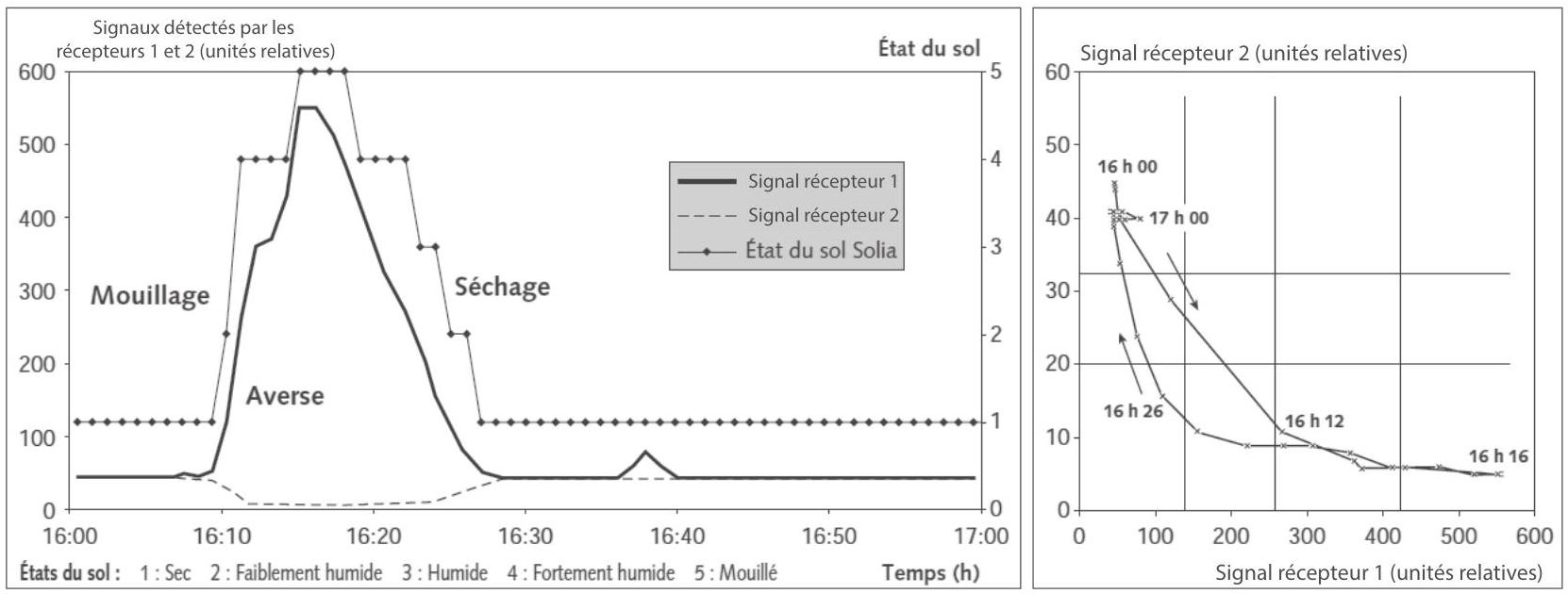

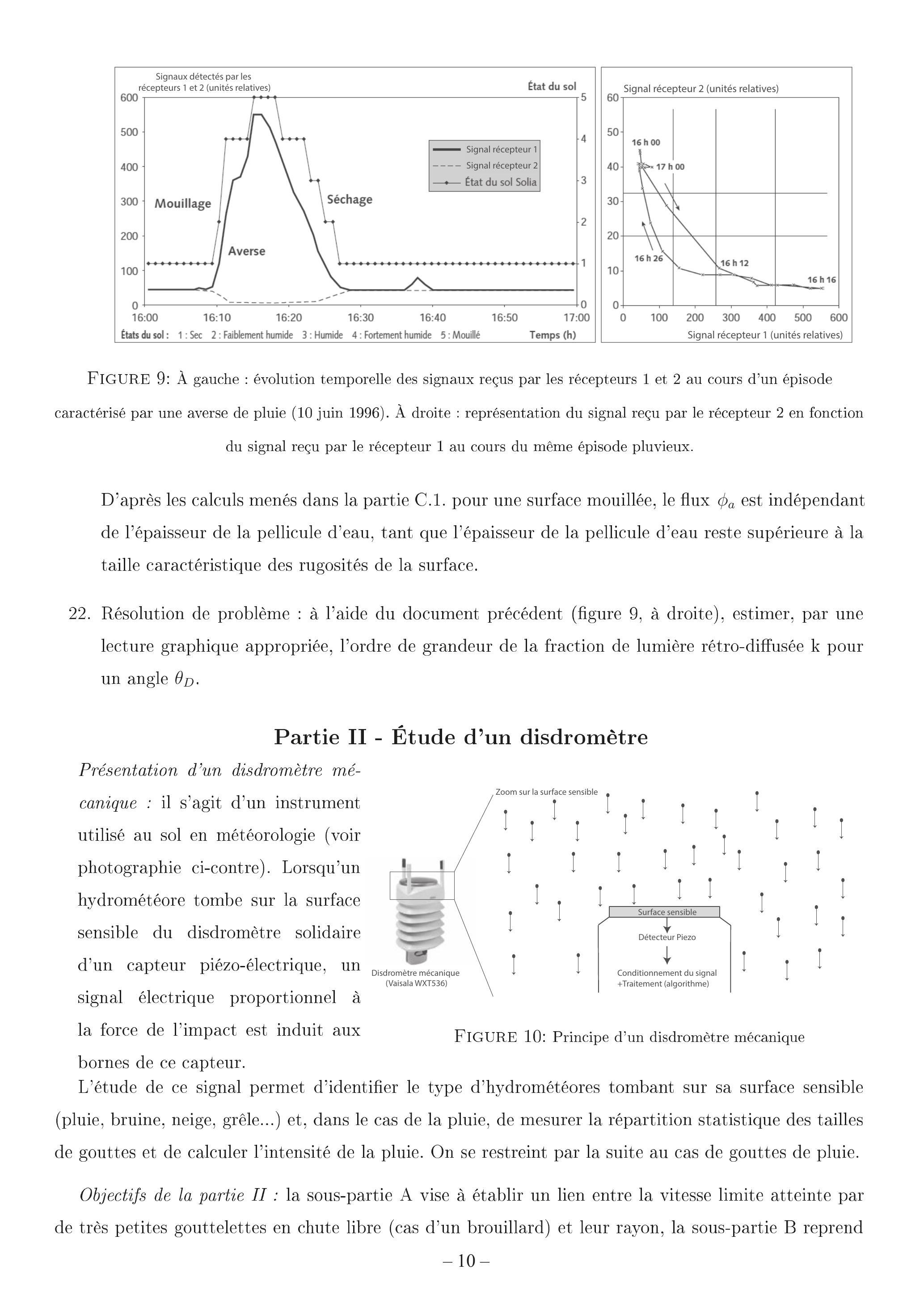

Figure 9: À gauche : évolution temporelle des signaux reçus par les récepteurs 1 et 2 au cours d'un épisode caractérisé par une averse de pluie (10 juin 1996). À droite : représentation du signal reçu par le récepteur 2 en fonction du signal reçu par le récepteur 1 au cours du même épisode pluvieux.
D'après les calculs menés dans la partie C.1. pour une surface mouillée, le flux φ_a est indépendant de l'épaisseur de la pellicule d'eau, tant que l'épaisseur de la pellicule d'eau reste supérieure à la taille caractéristique des rugosités de la surface.
22. Résolution de problème : à l'aide du document précédent (figure 9, à droite), estimer, par une lecture graphique appropriée, l'ordre de grandeur de la fraction de lumière rétro-diffusée k pour un angle θ_D.
Partie II - Étude d'un disdromètre
Présentation d'un disdromètre mécanique : il s'agit d'un instrument utilisé au sol en météorologie (voir photographie ci-contre). Lorsqu'un hydrométéore tombe sur la surface sensible du disdromètre solidaire d'un capteur piézo-électrique, un signal électrique proportionnel à la force de l'impact est induit aux

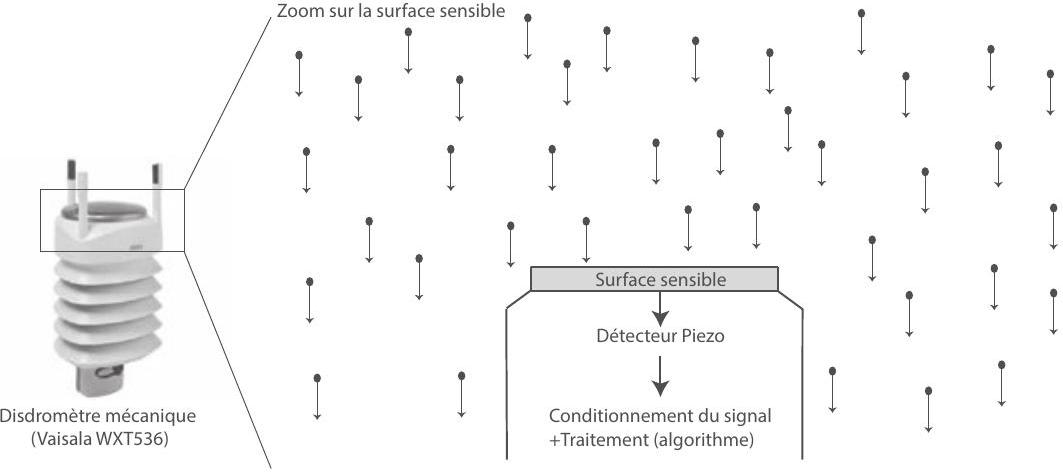

Figure 10: Principe d'un disdromètre mécanique
bornes de ce capteur.
L'étude de ce signal permet d'identifier le type d'hydrométéores tombant sur sa surface sensible (pluie, bruine, neige, grêle...) et, dans le cas de la pluie, de mesurer la répartition statistique des tailles de gouttes et de calculer l'intensité de la pluie. On se restreint par la suite au cas de gouttes de pluie.
Objectifs de la partie II : la sous-partie A vise à établir un lien entre la vitesse limite atteinte par de très petites gouttelettes en chute libre (cas d'un brouillard) et leur rayon, la sous-partie B reprend
cette étude dans le cas d'une pluie modérée (gouttes de plus grande taille), la sous-partie C propose une estimation de la force exercée par une goutte de pluie sur la surface sensible du disdromètre, et montre comment remonter alors à la mesure de l'intensité de la pluie.

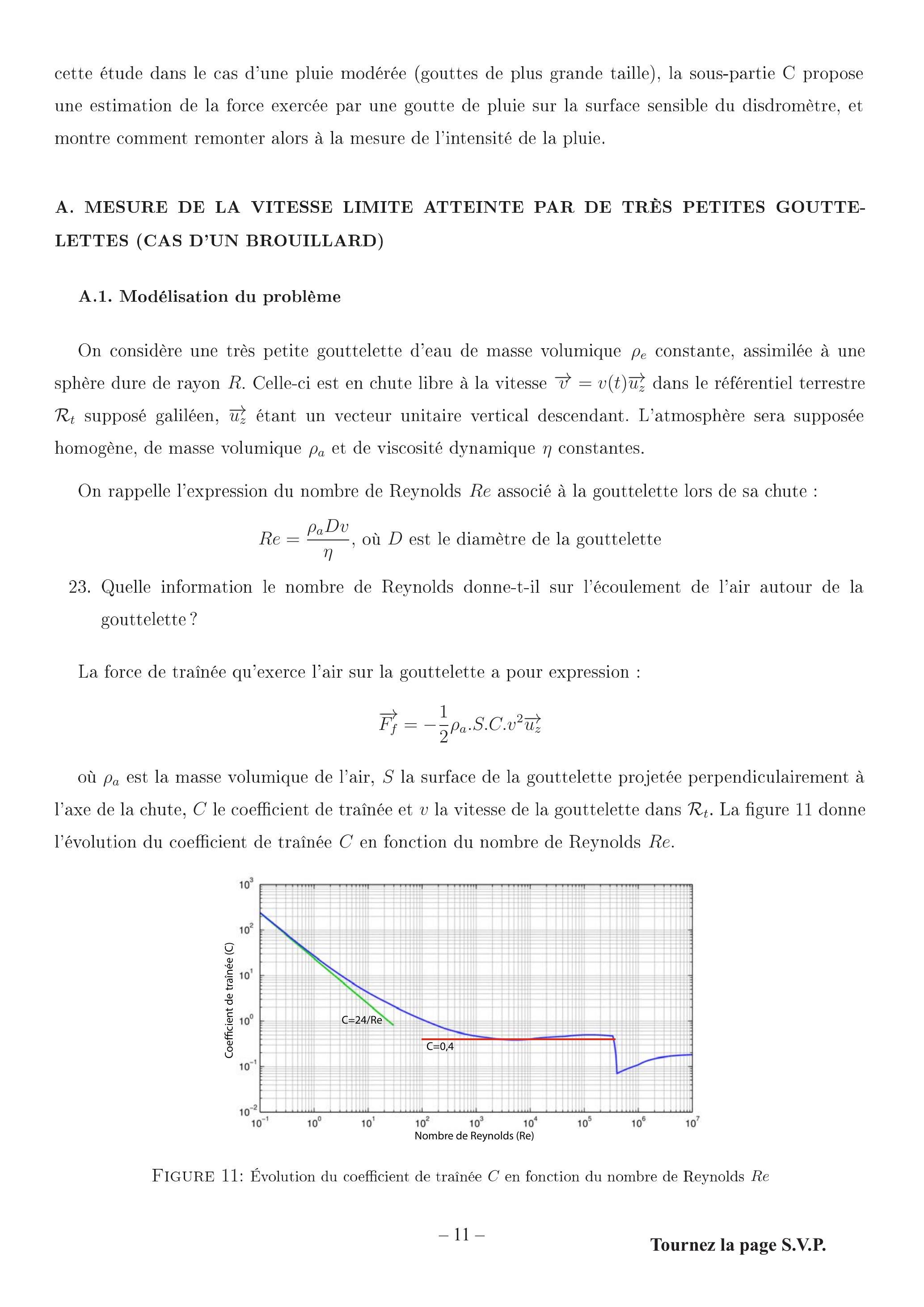

A. MESURE DE LA VITESSE LIMITE ATTEINTE PAR DE TRÈS PETITES GOUTTELETTES (CAS D'UN BROUILLARD)
A.1. Modélisation du problème
On considère une très petite gouttelette d'eau de masse volumique ρ_e constante, assimilée à une sphère dure de rayon R. Celle-ci est en chute libre à la vitesse v⃗ = v(t)u_z^(→−) dans le référentiel terrestre R_t supposé galiléen, u_z^(→−) étant un vecteur unitaire vertical descendant. L'atmosphère sera supposée homogène, de masse volumique ρ_a et de viscosité dynamique η constantes.
On rappelle l'expression du nombre de Reynolds Re associé à la gouttelette lors de sa chute :
Re = (ρ_a Dv)/η, où D est le diamètre de la gouttelette
23.Quelle information le nombre de Reynolds donne-t-il sur l'écoulement de l'air autour de la gouttelette?
La force de traînée qu'exerce l'air sur la gouttelette a pour expression :
F⃗_f = − 1/2ρ_a ⋅ S.C.v^2 u_z^(→−)
où ρ_a est la masse volumique de l'air, S la surface de la gouttelette projetée perpendiculairement à l'axe de la chute, C le coefficient de traînée et v la vitesse de la gouttelette dans R_t. La figure 11 donne l'évolution du coefficient de traînée C en fonction du nombre de Reynolds Re.

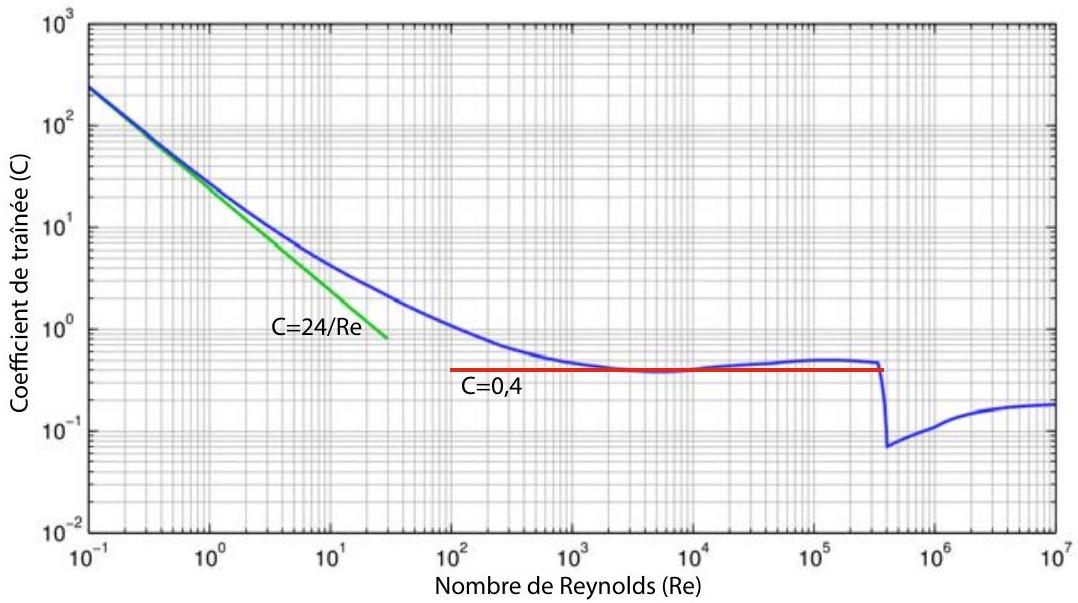

Figure 11: Évolution du coefficient de traînée C en fonction du nombre de Reynolds Re
24.On suppose que, dans le cas de très petites gouttelettes, la relation C = (24)/(Re) est satisfaite. Quelle hypothèse fait-on ici sur la nature du régime d'écoulement de l'air autour de la gouttelette? Montrer alors que la force de traînée dépend linéairement de la vitesse.
On suppose que la force gravitationnelle ne varie pas avec l'altitude et que l'on peut négliger la rotation propre de la Terre. L'intensité du champ de pesanteur est supposée égale à g = 9, 81 m.s^(− 2).
25.Établir le bilan des forces exercées sur la gouttelette au cours de sa chute et préciser leur expression. Justifier que l'on peut négliger ici la poussée d'Archimède. Données : ρ_a = 1, 22 kg.m^(− 3) et ρ_e = 1, 0.10^3 kg.m^(− 3).
26.Établir l'équation différentielle régissant la vitesse de chute de la gouttelette et montrer qu'elle peut se mettre sous la forme : (dv)/(dt) + 1/τv = 1/τv_t
Donner les expressions littérales de τ et v_t uniquement à l'aide des grandeurs R, ρ_e, η et g. Préciser la signification physique de τ et v_t.
27.Résoudre l'équation différentielle précédente en supposant que la gouttelette quitte la base d'un nuage à un instant t = 0 avec une vitesse négligeable, l'altitude de cette base correspondant à l'origine de l'axe vertical descendant. Tracer qualitativement v en fonction de t.
28.Calculer l'expression littérale de la position verticale de la gouttelette, notée z(t), à l'instant t. A quel instant t_0 la vitesse de la gouttelette diffère-t-elle de moins de 5% de la valeur v_t ? Calculer littéralement la hauteur de chute H correspondante.
29.Pour une gouttelette de diamètre D = 80μ m (brouillard), calculer numériquement τ, v_t et H. Données : η = 1, 81.10^(− 5)Pl, ρ_a = 1, 22 kg.m^(− 3) et ρ_e = 1, 0.10^3 kg.m^(− 3). Commenter a posteriori la pertinence de l'hypothèse formulée sur le coefficient de traînée C.
30.Que vaut la vitesse de la gouttelette lors de son impact avec le disdromètre? Comment est-elle reliée à son rayon R ? A quelle condition portant sur le logarithme décimal de la masse m des gouttelettes, avec m exprimée en μg, la relation précédente reste-t-elle valide?
A.2. Validation expérimentale
On se base sur l'étude expérimentale menée par Gunn et Kinzer [5] en 1949 : ces chercheurs ont mesuré la vitesse limite de plus de 1500 gouttes de masse allant de 0, 2μ g à 100 × 10^3 μ g.

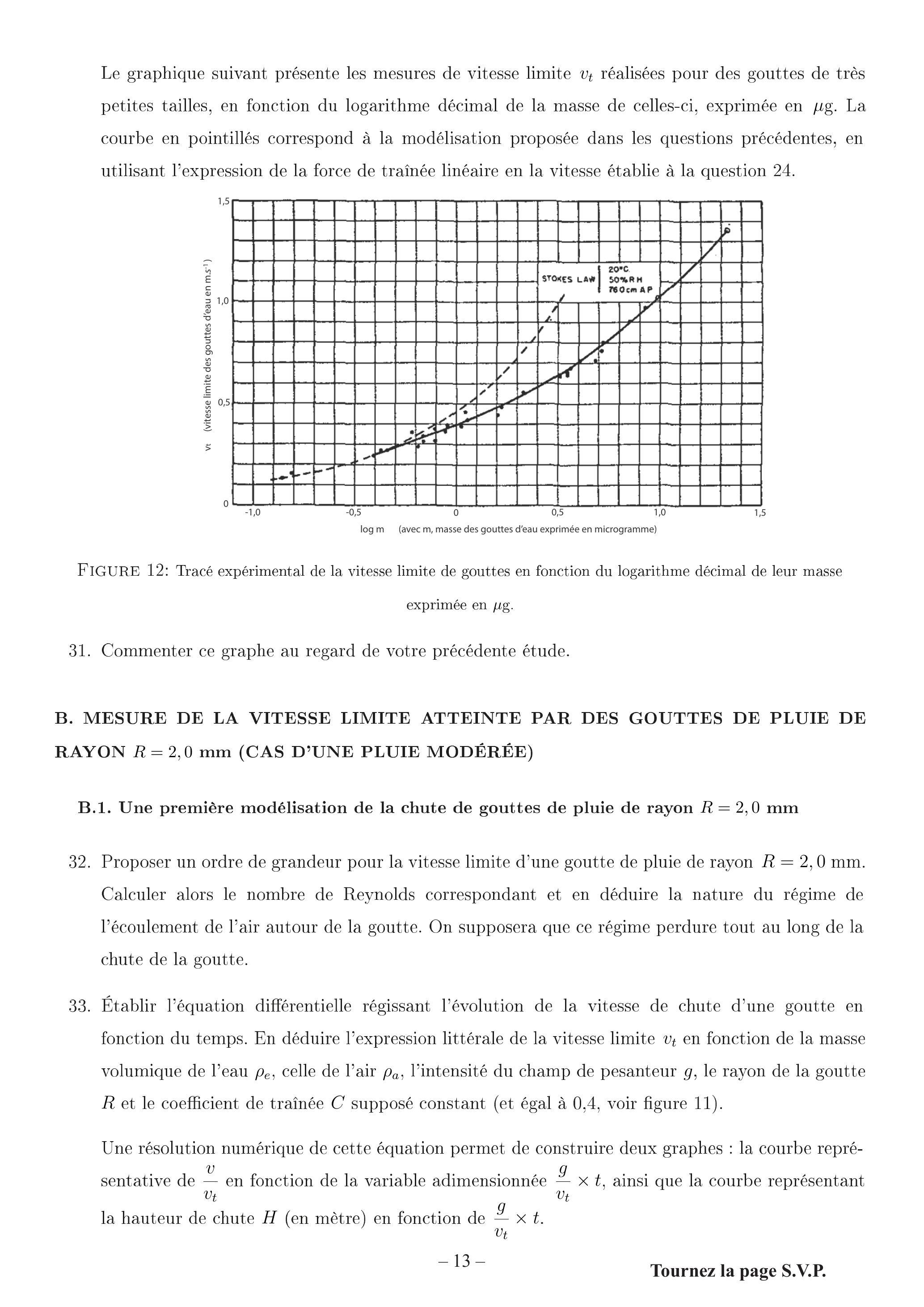

Le graphique suivant présente les mesures de vitesse limite v_t réalisées pour des gouttes de très petites tailles, en fonction du logarithme décimal de la masse de celles-ci, exprimée en μg. La courbe en pointillés correspond à la modélisation proposée dans les questions précédentes, en utilisant l'expression de la force de traînée linéaire en la vitesse établie à la question 24.

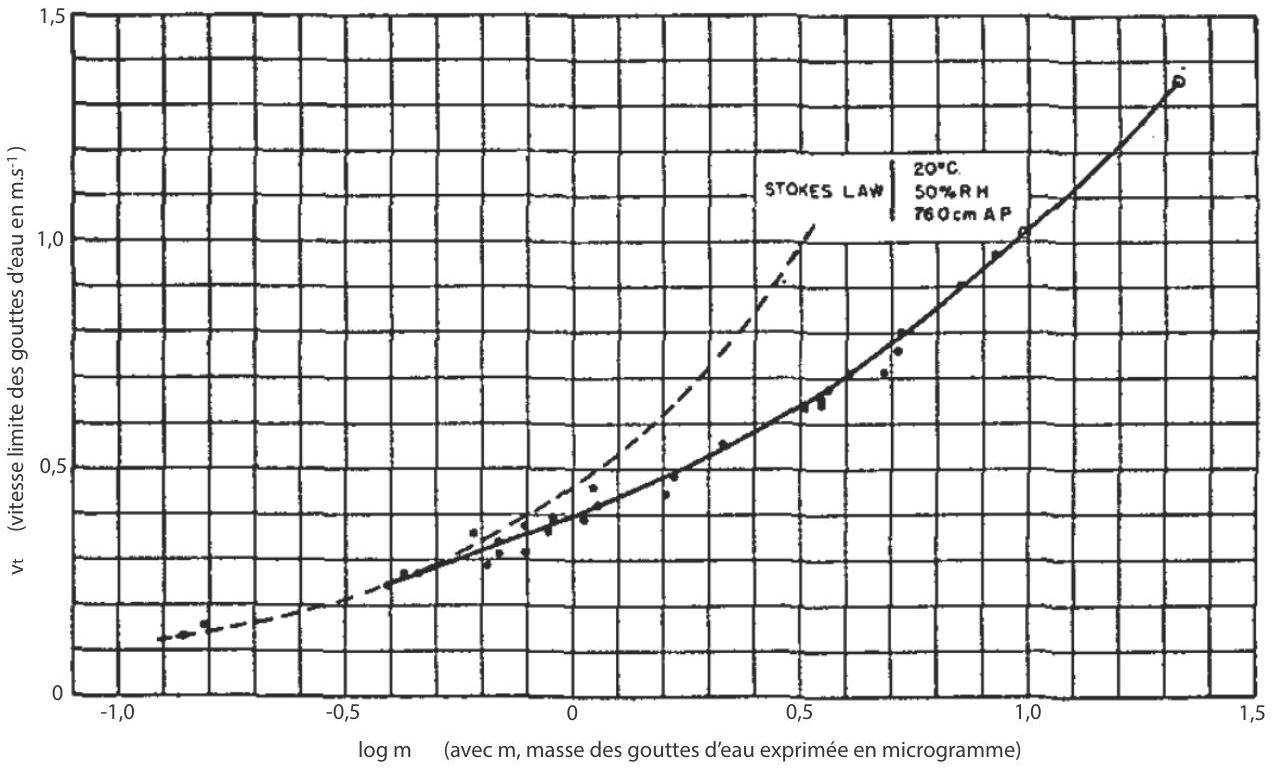

Figure 12: Tracé expérimental de la vitesse limite de gouttes en fonction du logarithme décimal de leur masse exprimée en μg.
Commenter ce graphe au regard de votre précédente étude.
B. MESURE DE LA VITESSE LIMITE ATTEINTE PAR DES GOUTTES DE PLUIE DE RAYON R = 2, 0 mm (CAS D'UNE PLUIE MODÉRÉE)
B.1. Une première modélisation de la chute de gouttes de pluie de rayon R = 2, 0 mm
32.Proposer un ordre de grandeur pour la vitesse limite d'une goutte de pluie de rayon R = 2, 0 mm. Calculer alors le nombre de Reynolds correspondant et en déduire la nature du régime de l'écoulement de l'air autour de la goutte. On supposera que ce régime perdure tout au long de la chute de la goutte.
33.Établir l'équation différentielle régissant l'évolution de la vitesse de chute d'une goutte en fonction du temps. En déduire l'expression littérale de la vitesse limite v_t en fonction de la masse volumique de l'eau ρ_e, celle de l'air ρ_a, l'intensité du champ de pesanteur g, le rayon de la goutte R et le coefficient de traînée C supposé constant (et égal à 0,4 , voir figure 11).
Une résolution numérique de cette équation permet de construire deux graphes : la courbe représentative de v/(v_t) en fonction de la variable adimensionnée g/(v_t) × t, ainsi que la courbe représentant la hauteur de chute H (en mètre) en fonction de g/(v_t) × t.

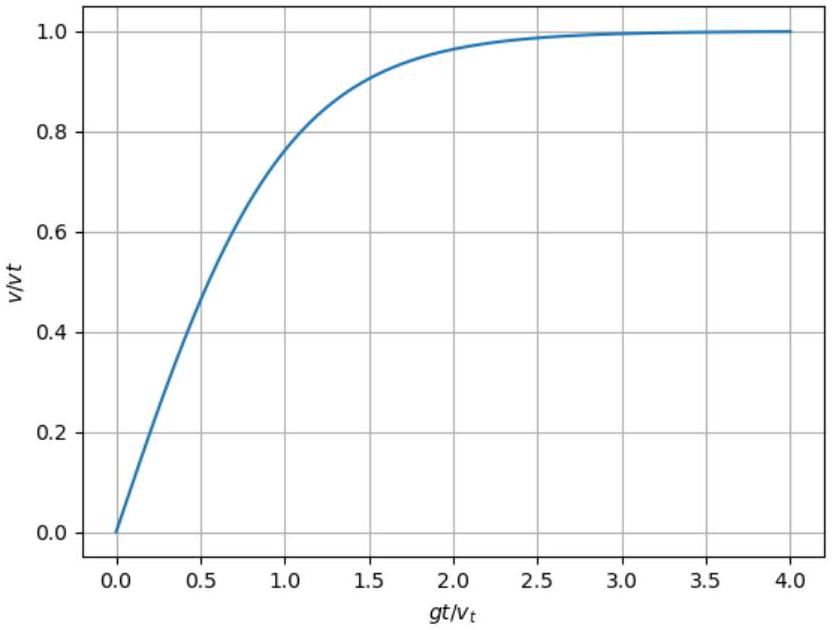

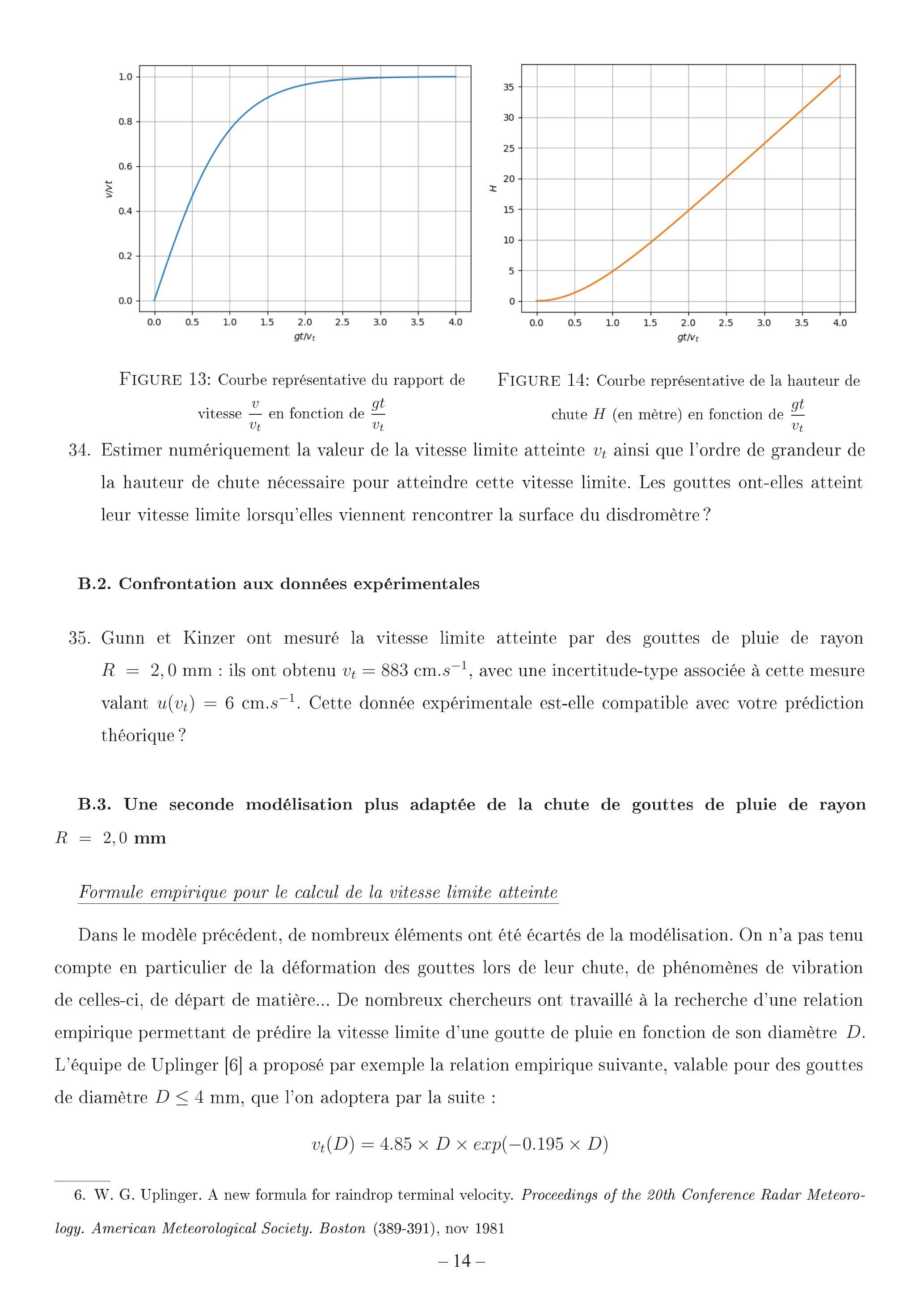

Figure 13: Courbe représentative du rapport de vitesse v/(v_t) en fonction de (gt)/(v_t)

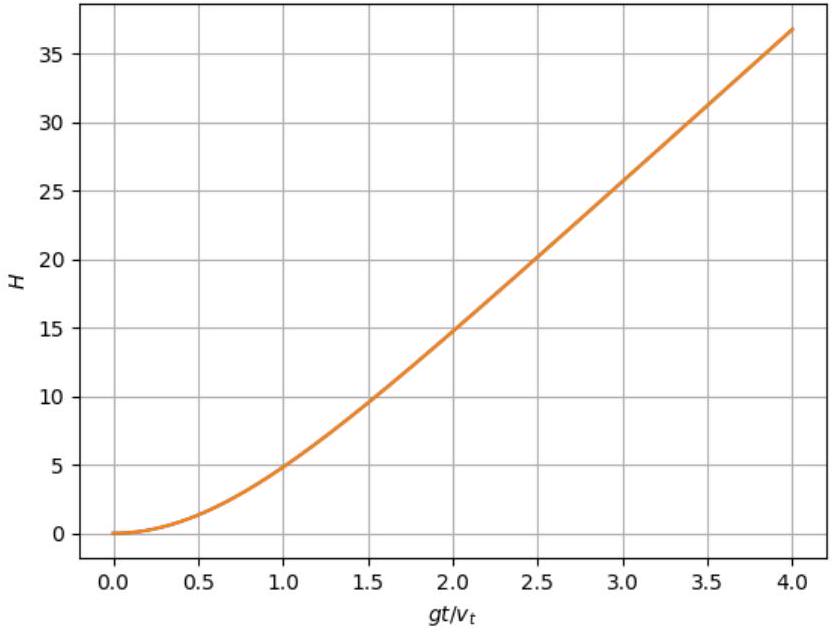

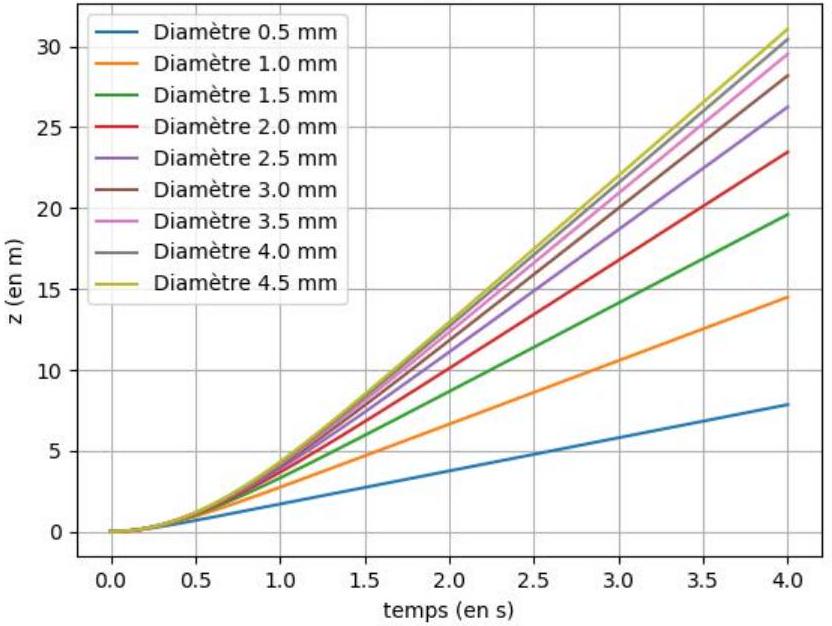

Figure 14: Courbe représentative de la hauteur de chute H (en mètre) en fonction de (gt)/(v_t)
34.Estimer numériquement la valeur de la vitesse limite atteinte v_t ainsi que l'ordre de grandeur de la hauteur de chute nécessaire pour atteindre cette vitesse limite. Les gouttes ont-elles atteint leur vitesse limite lorsqu'elles viennent rencontrer la surface du disdromètre?
B.2. Confrontation aux données expérimentales
35.Gunn et Kinzer ont mesuré la vitesse limite atteinte par des gouttes de pluie de rayon R = 2, 0 mm : ils ont obtenu v_t = 883 cm.s^(− 1), avec une incertitude-type associée à cette mesure valant u(v_t) = 6 cm.s^(− 1). Cette donnée expérimentale est-elle compatible avec votre prédiction théorique?
B.3. Une seconde modélisation plus adaptée de la chute de gouttes de pluie de rayon R = 2, 0 mm
Formule empirique pour le calcul de la vitesse limite atteinte
Dans le modèle précédent, de nombreux éléments ont été écartés de la modélisation. On n'a pas tenu compte en particulier de la déformation des gouttes lors de leur chute, de phénomènes de vibration de celles-ci, de départ de matière... De nombreux chercheurs ont travaillé à la recherche d'une relation empirique permettant de prédire la vitesse limite d'une goutte de pluie en fonction de son diamètre D. L'équipe de Uplinger [6] a proposé par exemple la relation empirique suivante, valable pour des gouttes de diamètre D ≤ 4 mm, que l'on adoptera par la suite :
v_t(D) = 4.85 × D × exp(− 0.195 × D)
où D est le diamètre de la goutte exprimé en mm.
36. Faire l'application numérique de v_t à partir de cette relation empirique et comparer à la mesure expérimentale.
Hauteur de chute nécessaire pour atteindre cette vitesse limite

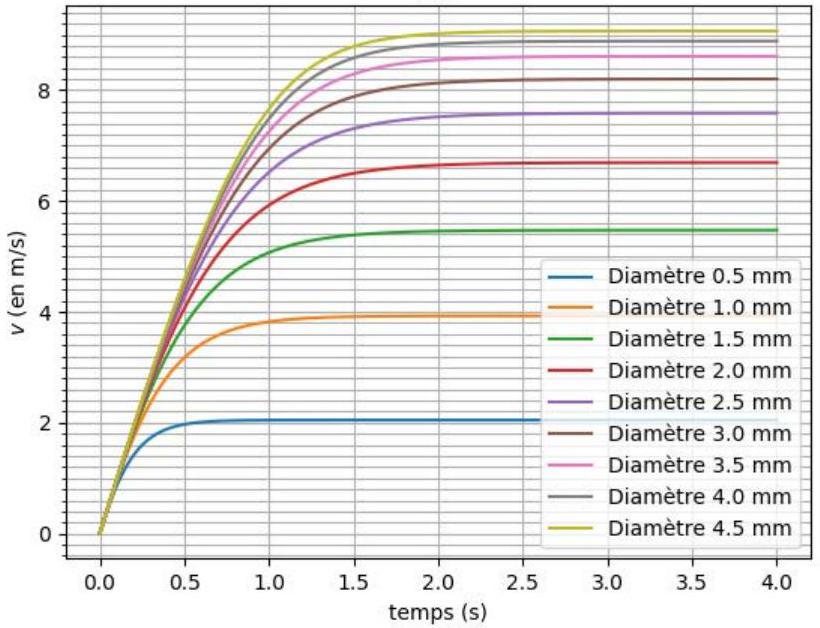

On s'appuie sur le modèle proposé par l'équipe de Valette [7] et présenté dans le document 1 pour calculer la hauteur de chute nécessaire pour qu'une goutte de rayon R = 2 mm atteigne sa vitesse limite v_t.
Document 1 :
Le modèle proposé par l'équipe de Valette s'appuie, comme dans l'approche précédente, sur un bilan de forces sur une goutte ayant un volume équivalent à celui d'une sphère de diamètre D. Comme précédemment, on tient compte de deux forces : le poids P⃗ = Pu_z^(→−) = m_(goutte).g⃗ = ρ_e.π/6D^3 gu_z^(→−) et la force de traînée F⃗_f.
Le modèle propose simplement de corriger la forme classique de la force de traînée de la manière suivante :
F⃗_f = − F_f(v)u_z^(→−) = − 6πηD/2C_t C_d v⃗

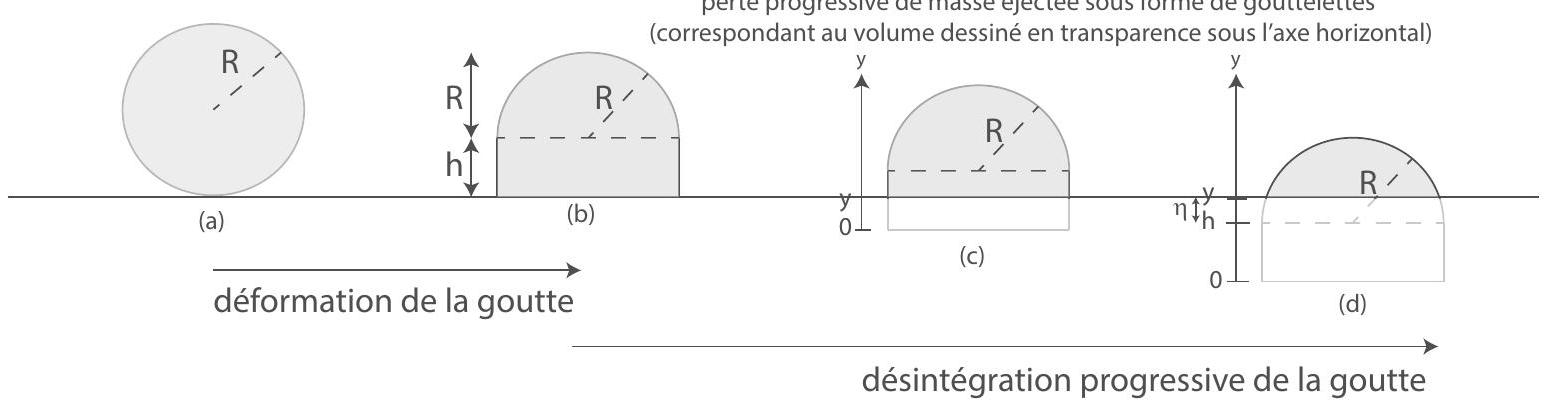

Le coefficient C_t est justifié par le fait que les gouttes, lors de leur chute, vont causer des turbulences qui vont avoir tendance à augmenter les frictions entre la goutte et l'air. Les auteurs proposent l'expression C_t = 1 + 0, 16 × Re^(2/3) pour traduire l'augmentation de la friction avec la turbulence. Le coefficient C_d est lié au fait que les gouttes de diamètre supérieur à 1 mm vont avoir tendance à se déformer et s'aplatir. Cela va conduire à une diminution de la vitesse limite par rapport à une sphère de même volume. Les auteurs proposent l'expression C_d = 1 + a(We + b)^c − ab^c avec a = 0, 013, b = 2, 28 et c = 2, 12 et We correspond au nombre de Weber sans dimension : We = (ρ_a ⋅ v^2 D)/σ avec σ = 0, 073 N.m^(− 1) à 20^∘C.
Le modèle propose de calculer v(t) par intégration de :
(dv)/(dt) = 1/m(P − F_f(v))
Le document 2 ci-après rappelle le principe de la méthode d'Euler permettant d'intégrer numériquement une équation différentielle.
Document 2 : Méthode d'Euler explicite
La méthode d'Euler est une méthode de calcul itérative permettant de trouver une solution approchée d'une équation différentielle. Pour résoudre l'équation différentielle (dy)/(dt) = f(t, y) avec la condition initiale y(t = 0) = y_0, on procède de la façon suivante :
On découpe l'intervalle de temps à explorer t_(tot) en N − 1 sous-intervalles de durée dt = (t_(tot))/(N − 1) et on définit les instants de date t_i = i.dt, où i est un entier variant de 0 à N − 1.
La valeur approchée de la fonction y à l'instant t_(i + 1), notée y_(i + 1), est obtenue à partir de la valeur approchée de la fonction y à l'instant t_i, notée y_i, par : y_(i + 1) = y_i + dt.f(t_i, y_i), avec 0 ≤ i < N − 1.
Le code Python ci-dessous permet d'intégrer numériquement l'équation différentielle portant sur la vitesse et présentée dans le document 1, en utilisant la méthode d'Euler.
from math import pi
import matplotlib.pyplot as plt
# Données numériques nécessaires
g=9.81 # Intensité du champ de pesanteur
rhoe=1e3 # Masse volumique de la goutte d'eau
eta=1.81e-5 # Viscosité dynamique de l'air
rhoa=1.22 # Masse volumique de l'air
sigma=0.073 # Tension de surface de la goutte d'eau
# Définition de la masse de la goutte
def m(D):
return rhoe*pi*D**3/6
# Définition du poids
def P(D):
return g*m(D)
# Définition du nombre de Reynolds
def Re(v,D):
return rhoa*v*D/eta
# Définition du nombre de Weber
def We(v,D):
return rhoa*v**2*D/sigma
# Définition du coefficient Ct intervenant dans la force de traînée
def Ct(v,D):
return 1+0.16*Re(v,D)**(2/3)
# Définition du coefficient Cd intervenant dans la force de traînée
a=0.013
b=2.28
c=2.12
def Cd(v,D):
return 1+a*(We(v,D)+b)**c-a*b**c
# Définition de la force de traînée
def Ff(v,D):
return 3*pi*eta*D*Ct(v,D)*Cd(v,D)*v
# Mise en application de la méthode d'Euler pour le calcul de la vitesse de la goutte et de la distance parcourue
def Euler(D,z0,v0,ttot,N):
dt=ttot/(N-1) # Définition du pas de temps
t=[0] # Condition initiale pour le temps
v=[v0] # Condition initiale pour la vitesse
z=[z0] # Condition initiale pour la position
for i in range(N-1):
A COMPLETER
A COMPLETER
A COMPLETER
return t,z,v

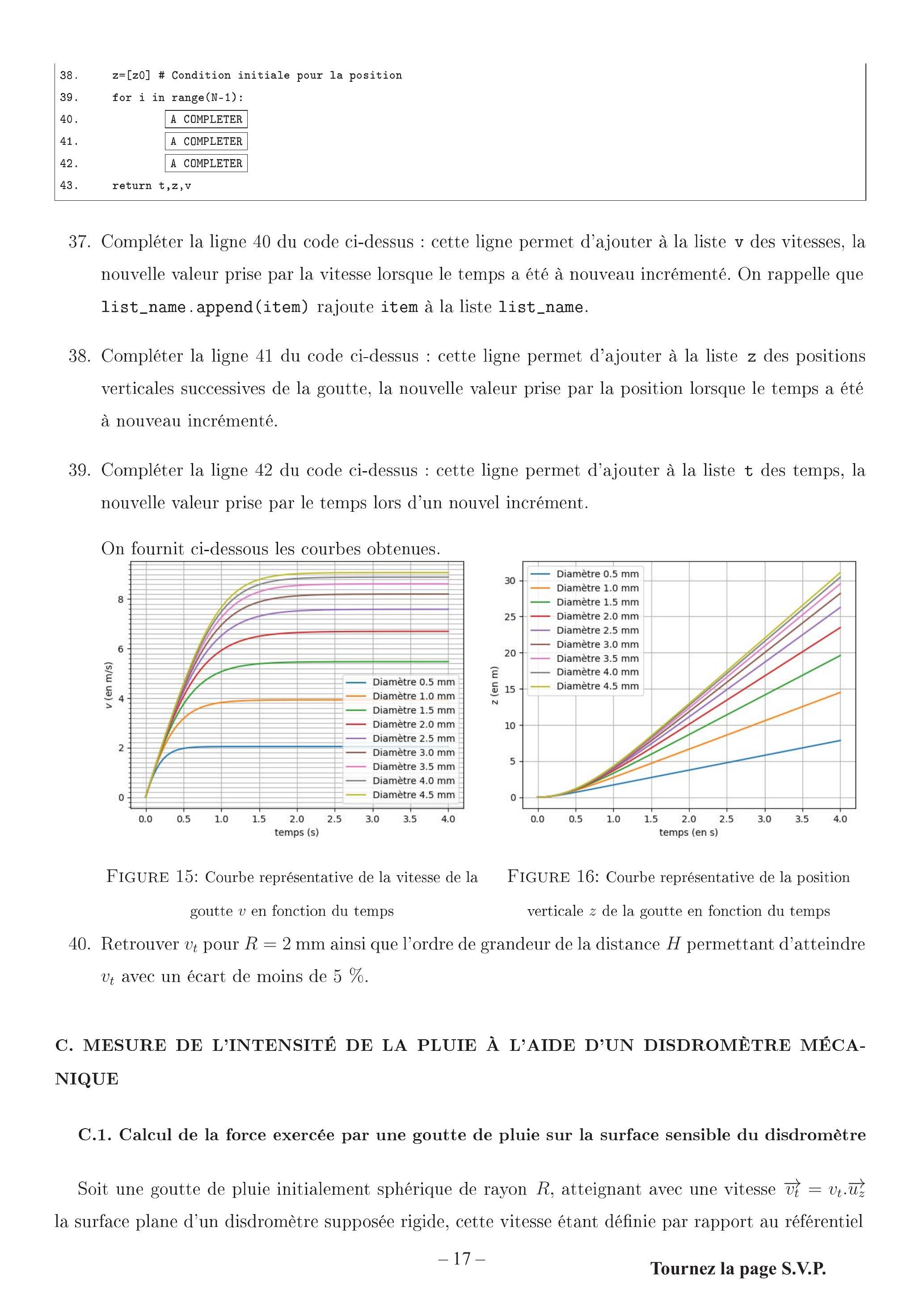

37.Compléter la ligne 40 du code ci-dessus : cette ligne permet d'ajouter à la liste v des vitesses, la nouvelle valeur prise par la vitesse lorsque le temps a été à nouveau incrémenté. On rappelle que list_name.append(item) rajoute item à la liste list_name.
38.Compléter la ligne 41 du code ci-dessus : cette ligne permet d'ajouter à la liste z des positions verticales successives de la goutte, la nouvelle valeur prise par la position lorsque le temps a été à nouveau incrémenté.
Compléter la ligne 42 du code ci-dessus : cette ligne permet d'ajouter à la liste t des temps, la nouvelle valeur prise par le temps lors d'un nouvel incrément.
On fournit ci-dessous les courbes obtenues.
Figure 15: Courbe représentative de la vitesse de la goutte v en fonction du temps
Figure 16: Courbe représentative de la position verticale z de la goutte en fonction du temps
40.Retrouver v_t pour R = 2 mm ainsi que l'ordre de grandeur de la distance H permettant d'atteindre v_t avec un écart de moins de 5 %.
C. MESURE DE L'INTENSITÉ DE LA PLUIE À L'AIDE D'UN DISDROMÈTRE MÉCANIQUE

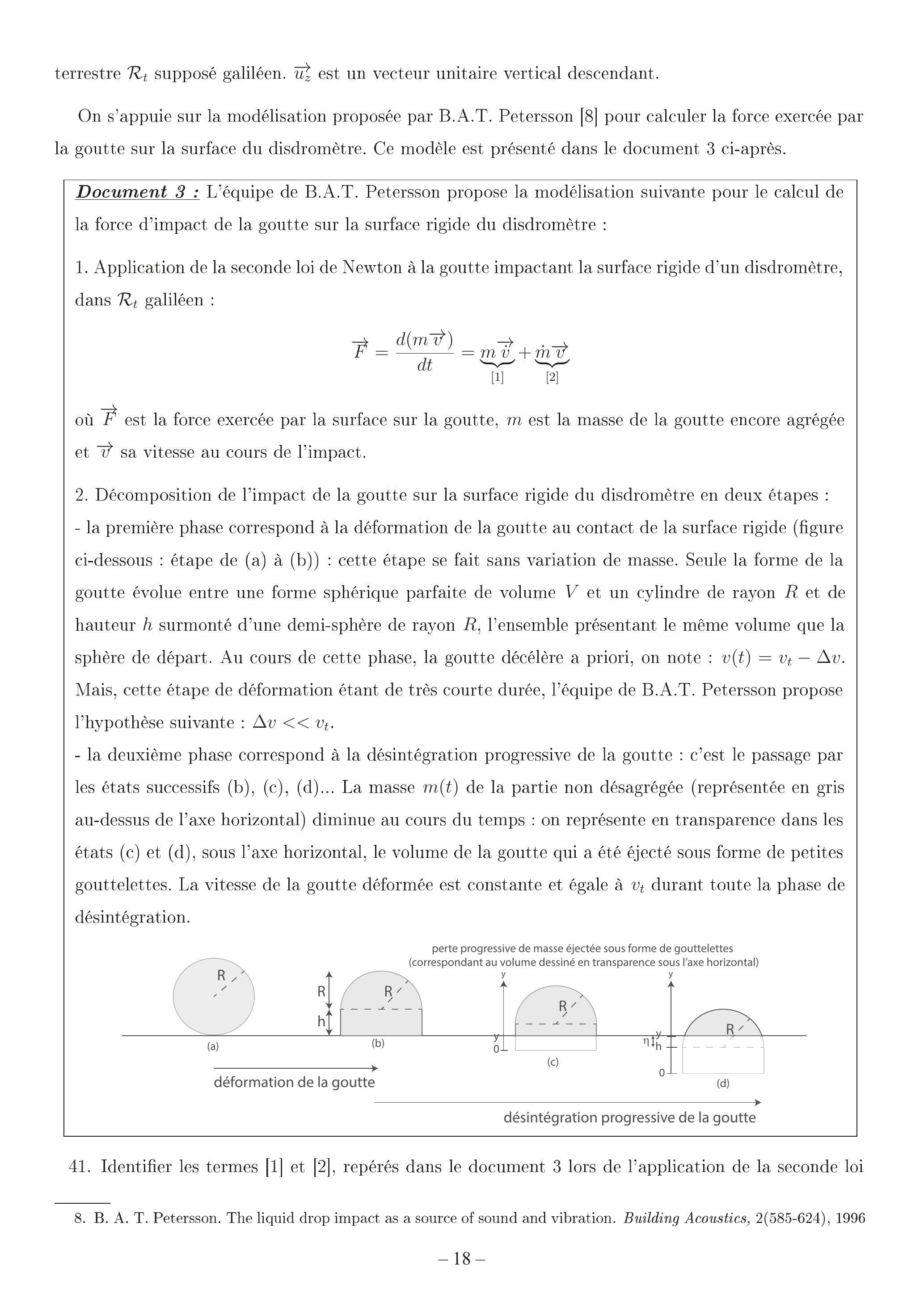

C.1. Calcul de la force exercée par une goutte de pluie sur la surface sensible du disdromètre
Soit une goutte de pluie initialement sphérique de rayon R, atteignant avec une vitesse v_t→ = v_t.u_z^(→−) la surface plane d'un disdromètre supposée rigide, cette vitesse étant définie par rapport au référentiel
terrestre R_t supposé galiléen. u_z^(→−) est un vecteur unitaire vertical descendant.
On s'appuie sur la modélisation proposée par B.A.T. Petersson [8] pour calculer la force exercée par la goutte sur la surface du disdromètre. Ce modèle est présenté dans le document 3 ci-après.
Document 3 : L'équipe de B.A.T. Petersson propose la modélisation suivante pour le calcul de la force d'impact de la goutte sur la surface rigide du disdromètre :
Application de la seconde loi de Newton à la goutte impactant la surface rigide d'un disdromètre, dans R_t galiléen :
où F⃗ est la force exercée par la surface sur la goutte, m est la masse de la goutte encore agrégée et v⃗ sa vitesse au cours de l'impact.
2. Décomposition de l'impact de la goutte sur la surface rigide du disdromètre en deux étapes :
la première phase correspond à la déformation de la goutte au contact de la surface rigide (figure ci-dessous : étape de (a) à (b)) : cette étape se fait sans variation de masse. Seule la forme de la goutte évolue entre une forme sphérique parfaite de volume V et un cylindre de rayon R et de hauteur h surmonté d'une demi-sphère de rayon R, l'ensemble présentant le même volume que la sphère de départ. Au cours de cette phase, la goutte décélère a priori, on note : v(t) = v_t − Δv. Mais, cette étape de déformation étant de très courte durée, l'équipe de B.A.T. Petersson propose l'hypothèse suivante : Δv≪v_t.
la deuxième phase correspond à la désintégration progressive de la goutte : c'est le passage par les états successifs (b), (c), (d)... La masse m(t) de la partie non désagrégée (représentée en gris au-dessus de l'axe horizontal) diminue au cours du temps : on représente en transparence dans les états (c) et (d), sous l'axe horizontal, le volume de la goutte qui a été éjecté sous forme de petites gouttelettes. La vitesse de la goutte déformée est constante et égale à v_t durant toute la phase de désintégration.
Identifier les termes [1] et [2], repérés dans le document 3 lors de l'application de la seconde loi
de Newton, aux phases décrites précédemment et simplifier au maximum le calcul de la force en conséquence.

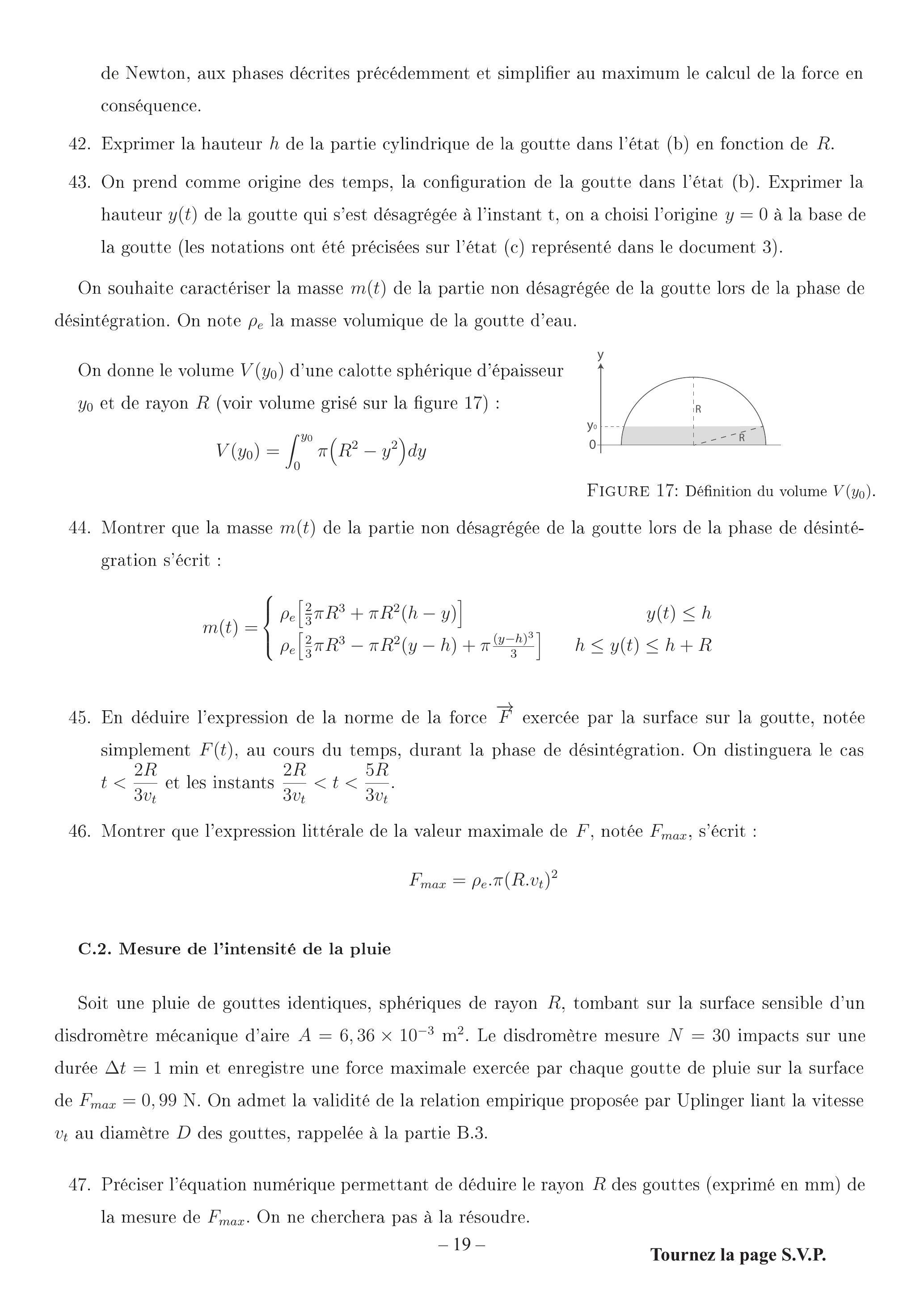

42.Exprimer la hauteur h de la partie cylindrique de la goutte dans l'état (b) en fonction de R.
43.On prend comme origine des temps, la configuration de la goutte dans l'état (b). Exprimer la hauteur y(t) de la goutte qui s'est désagrégée à l'instant t, on a choisi l'origine y = 0 à la base de la goutte (les notations ont été précisées sur l'état (c) représenté dans le document 3).
On souhaite caractériser la masse m(t) de la partie non désagrégée de la goutte lors de la phase de désintégration. On note ρ_e la masse volumique de la goutte d'eau.
On donne le volume V(y_0) d'une calotte sphérique d'épaisseur y_0 et de rayon R (voir volume grisé sur la figure 17) :
V(y_0) = ∫_0^(y_0)π(R^2 − y^2)dy
Figure 17: Définition du volume V(y_0).
44.Montrer que la masse m(t) de la partie non désagrégée de la goutte lors de la phase de désintégration s'écrit : m(t) = {ρ_e[2/3πR^3 + πR^2(h − y)], y(t) ≤ h; ρ_e[2/3πR^3 − πR^2(y − h) + π((y − h)^3)/3], h ≤ y(t) ≤ h + R
45.En déduire l'expression de la norme de la force F⃗ exercée par la surface sur la goutte, notée simplement F(t), au cours du temps, durant la phase de désintégration. On distinguera le cas t < (2R)/(3v_t) et les instants (2R)/(3v_t) < t < (5R)/(3v_t).
46.Montrer que l'expression littérale de la valeur maximale de F, notée F_(max), s'écrit : F_(max) = ρ_e ⋅ π(R ⋅ v_t)^2
C.2. Mesure de l'intensité de la pluie
Soit une pluie de gouttes identiques, sphériques de rayon R, tombant sur la surface sensible d'un disdromètre mécanique d'aire A = 6, 36 × 10^(− 3) m^2. Le disdromètre mesure N = 30 impacts sur une durée Δt = 1 min et enregistre une force maximale exercée par chaque goutte de pluie sur la surface de F_(max) = 0, 99 N. On admet la validité de la relation empirique proposée par Uplinger liant la vitesse v_t au diamètre D des gouttes, rappelée à la partie B.3.
47.Préciser l'équation numérique permettant de déduire le rayon R des gouttes (exprimé en mm) de la mesure de F_(max). On ne cherchera pas à la résoudre.

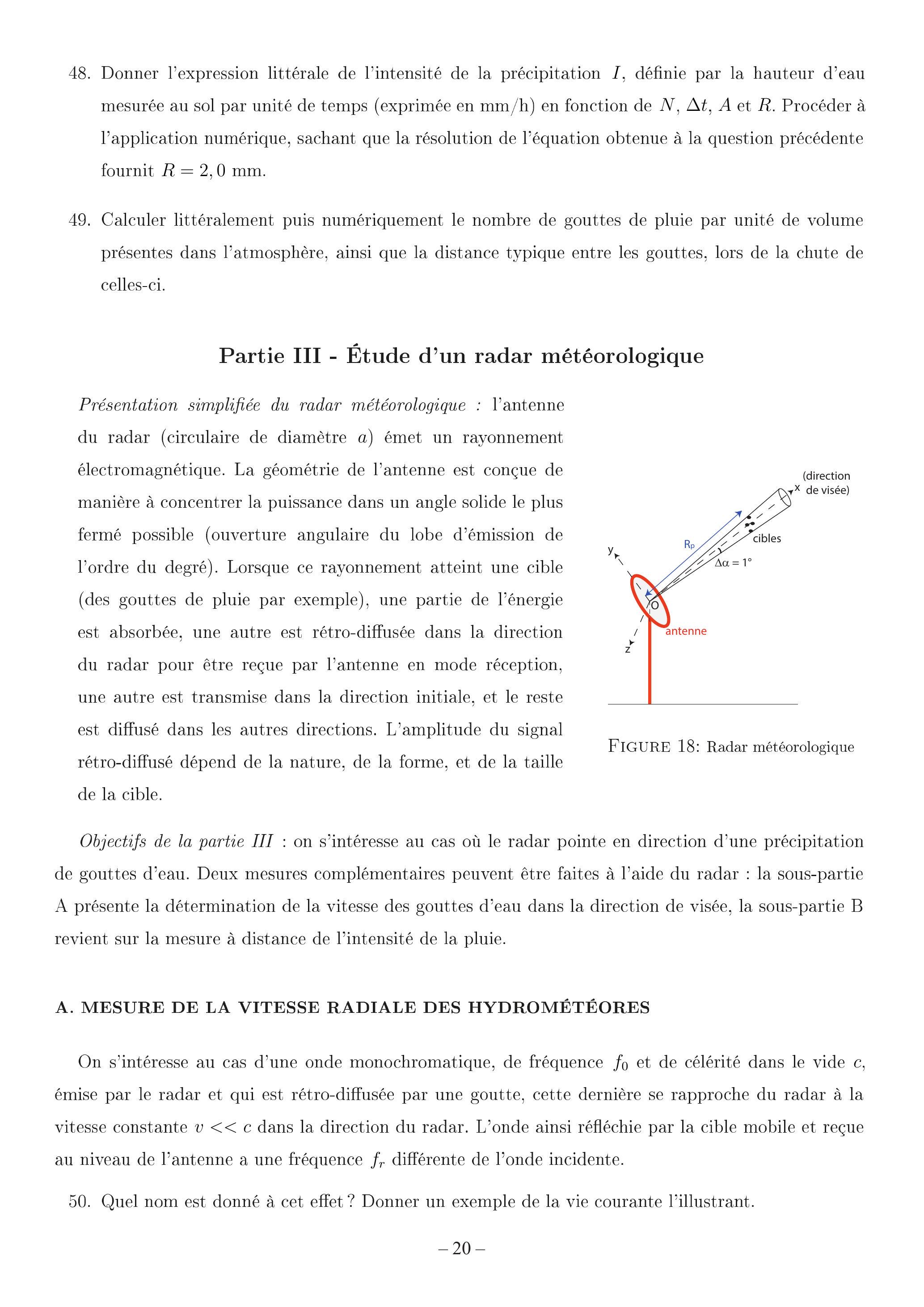

48.Donner l'expression littérale de l'intensité de la précipitation I, définie par la hauteur d'eau mesurée au sol par unité de temps (exprimée en mm/h) en fonction de N, Δt, A et R. Procéder à l'application numérique, sachant que la résolution de l'équation obtenue à la question précédente fournit R = 2, 0 mm.
49.Calculer littéralement puis numériquement le nombre de gouttes de pluie par unité de volume présentes dans l'atmosphère, ainsi que la distance typique entre les gouttes, lors de la chute de celles-ci.
Partie III - Étude d'un radar météorologique
Présentation simplifiée du radar météorologique : l'antenne du radar (circulaire de diamètre a ) émet un rayonnement électromagnétique. La géométrie de l'antenne est conçue de manière à concentrer la puissance dans un angle solide le plus fermé possible (ouverture angulaire du lobe d'émission de l'ordre du degré). Lorsque ce rayonnement atteint une cible (des gouttes de pluie par exemple), une partie de l'énergie est absorbée, une autre est rétro-diffusée dans la direction du radar pour être reçue par l'antenne en mode réception, une autre est transmise dans la direction initiale, et le reste est diffusé dans les autres directions. L'amplitude du signal
Figure 18: Radar météorologique
rétro-diffusé dépend de la nature, de la forme, et de la taille de la cible.
Objectifs de la partie III : on s'intéresse au cas où le radar pointe en direction d'une précipitation de gouttes d'eau. Deux mesures complémentaires peuvent être faites à l'aide du radar :la sous-partie A présente la détermination de la vitesse des gouttes d'eau dans la direction de visée, la sous-partie B revient sur la mesure à distance de l'intensité de la pluie.
A. MESURE DE LA VITESSE RADIALE DES HYDROMÉTÉORES
On s'intéresse au cas d'une onde monochromatique, de fréquence f_0 et de célérité dans le vide c, émise par le radar et qui est rétro-diffusée par une goutte, cette dernière se rapproche du radar à la vitesse constante v≪c dans la direction du radar. L'onde ainsi réfléchie par la cible mobile et reçue au niveau de l'antenne a une fréquence f_r différente de l'onde incidente.
50. Quel nom est donné à cet effet ? Donner un exemple de la vie courante l'illustrant.

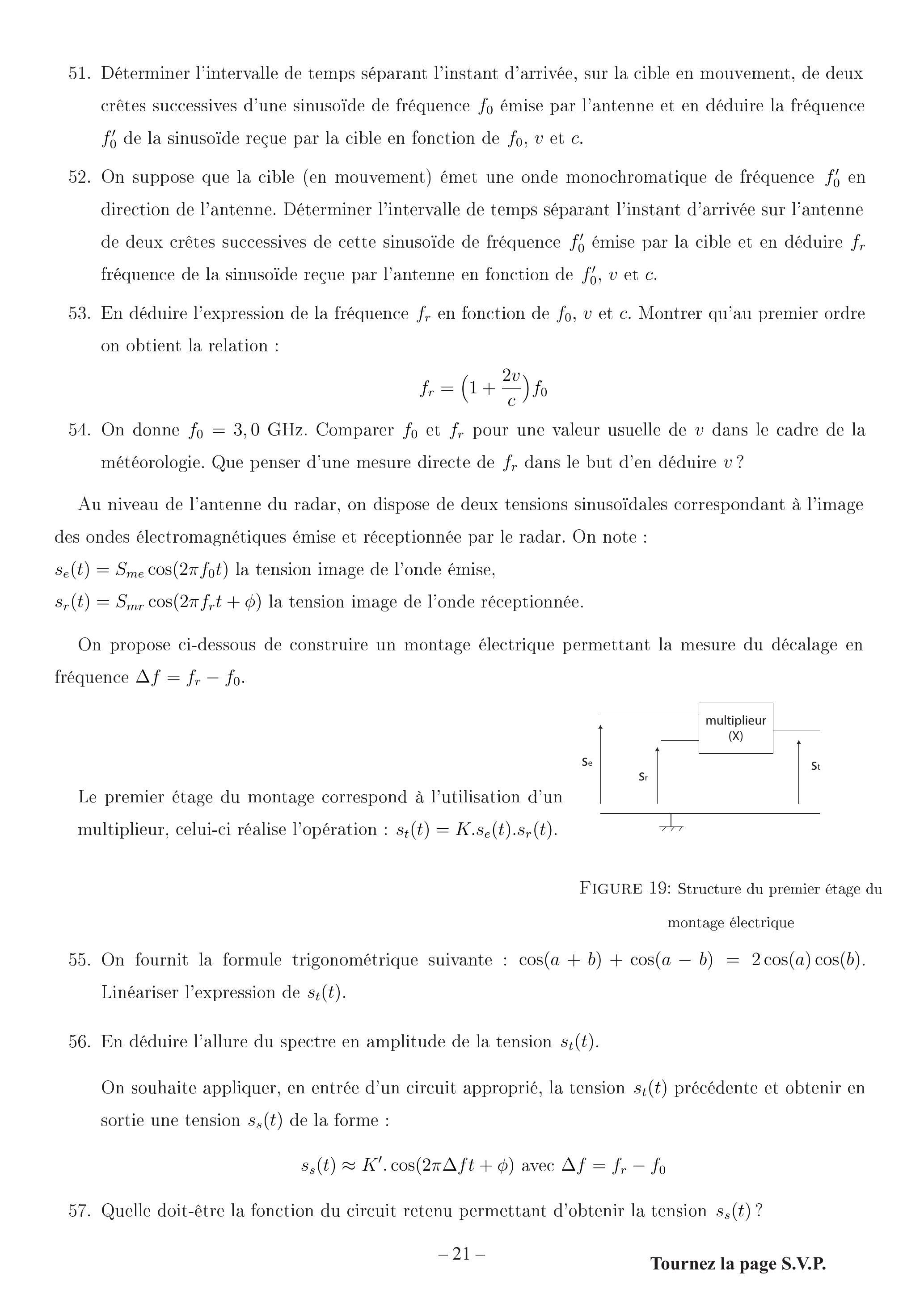

51.Déterminer l'intervalle de temps séparant l'instant d'arrivée, sur la cible en mouvement, de deux crêtes successives d'une sinusoïde de fréquence f_0 émise par l'antenne et en déduire la fréquence f_0^′ de la sinusoïde reçue par la cible en fonction de f_0, v et c.
52.On suppose que la cible (en mouvement) émet une onde monochromatique de fréquence f_0^′ en direction de l'antenne. Déterminer l'intervalle de temps séparant l'instant d'arrivée sur l'antenne de deux crêtes successives de cette sinusoïde de fréquence f_0^′ émise par la cible et en déduire f_r fréquence de la sinusoïde reçue par l'antenne en fonction de f_0^′, v et c.
53.En déduire l'expression de la fréquence f_r en fonction de f_0, v et c. Montrer qu'au premier ordre on obtient la relation : f_r = (1 + (2v)/c)f_0
54.On donne f_0 = 3, 0GHz. Comparer f_0 et f_r pour une valeur usuelle de v dans le cadre de la météorologie. Que penser d'une mesure directe de f_r dans le but d'en déduire v ?
Au niveau de l'antenne du radar, on dispose de deux tensions sinusoïdales correspondant à l'image des ondes électromagnétiques émise et réceptionnée par le radar. On note : s_e(t) = S_(me)cos(2πf_0 t) la tension image de l'onde émise, s_r(t) = S_(mr)cos(2πf_r t + φ) la tension image de l'onde réceptionnée.
On propose ci-dessous de construire un montage électrique permettant la mesure du décalage en fréquence Δf = f_r − f_0.
Le premier étage du montage correspond à l'utilisation d'un multiplieur, celui-ci réalise l'opération : s_t(t) = K.s_e(t).s_r(t).
Figure 19: Structure du premier étage du montage électrique
55.On fournit la formule trigonométrique suivante : cos(a + b) + cos(a − b) = 2cos(a)cos(b). Linéariser l'expression de s_t(t).
56.En déduire l'allure du spectre en amplitude de la tension s_t(t).
On souhaite appliquer, en entrée d'un circuit approprié, la tension s_t(t) précédente et obtenir en sortie une tension s_s(t) de la forme : s_s(t) ≈ K^′.cos(2πΔft + φ) avec Δf = f_r − f_0
57.Quelle doit-être la fonction du circuit retenu permettant d'obtenir la tension s_s(t) ?
58.

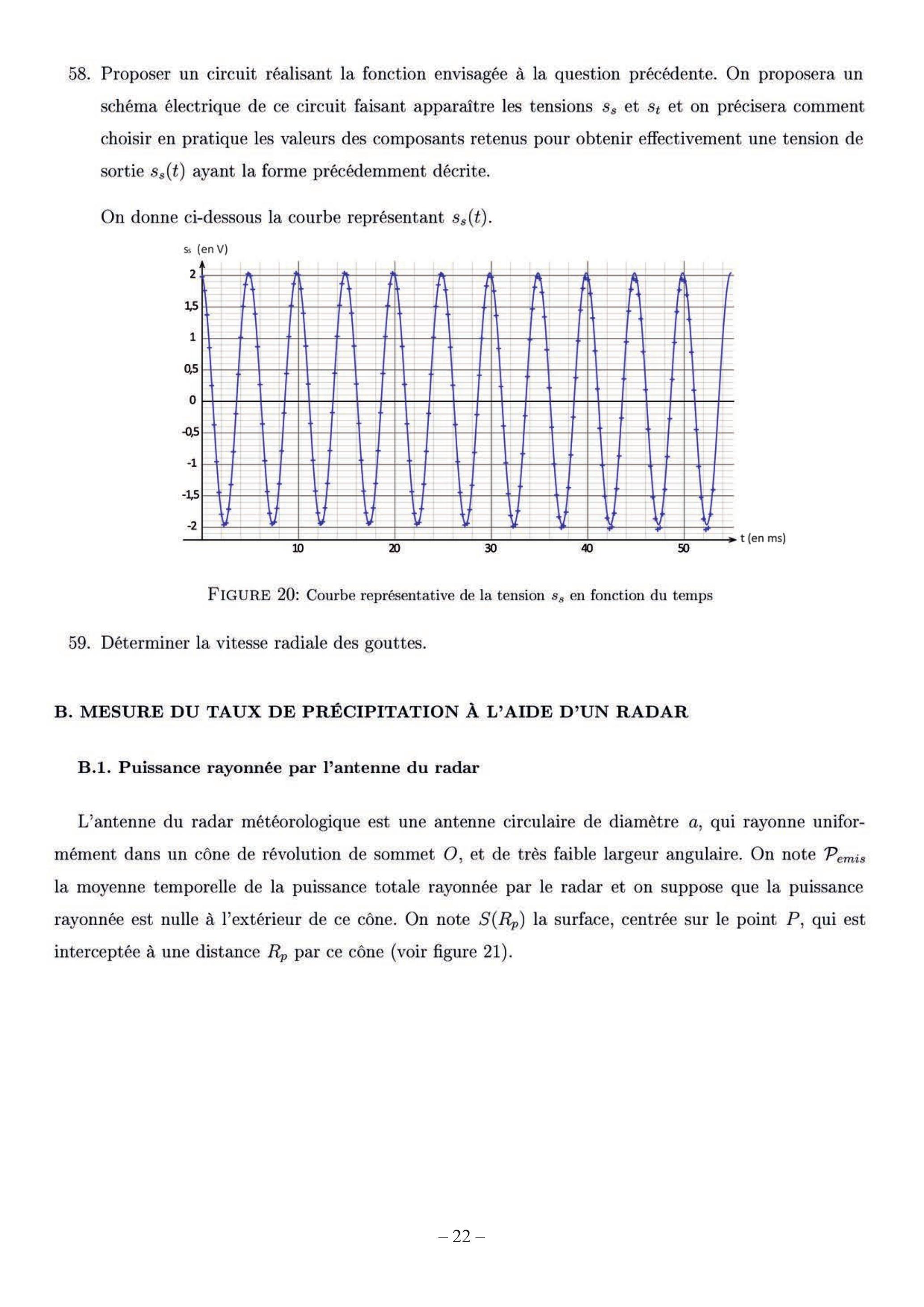

Proposer un circuit réalisant la fonction envisagée à la question précédente. On proposera un schéma électrique de ce circuit faisant apparaître les tensions s_s et s_t et on précisera comment choisir en pratique les valeurs des composants retenus pour obtenir effectivement une tension de sortie s_s(t) ayant la forme précédemment décrite.
On donne ci-dessous la courbe représentant s_s(t).
Figure 20: Courbe représentative de la tension s_s en fonction du temps
59.Déterminer la vitesse radiale des gouttes.
\section*{B. MESURE DU TAUX DE PRÉCIPITATION À L'AIDE D'UN RADAR}
\section*{B.1. Puissance rayonnée par l'antenne du radar}
L'antenne du radar météorologique est une antenne circulaire de diamètre a, qui rayonne uniformément dans un cône de révolution de sommet O, et de très faible largeur angulaire. On note P_(emis) la moyenne temporelle de la puissance totale rayonnée par le radar et on suppose que la puissance rayonnée est nulle à l'extérieur de ce cône. On note S(R_p) la surface, centrée sur le point P, qui est interceptée à une distance R_p par ce cône (voir figure 21).

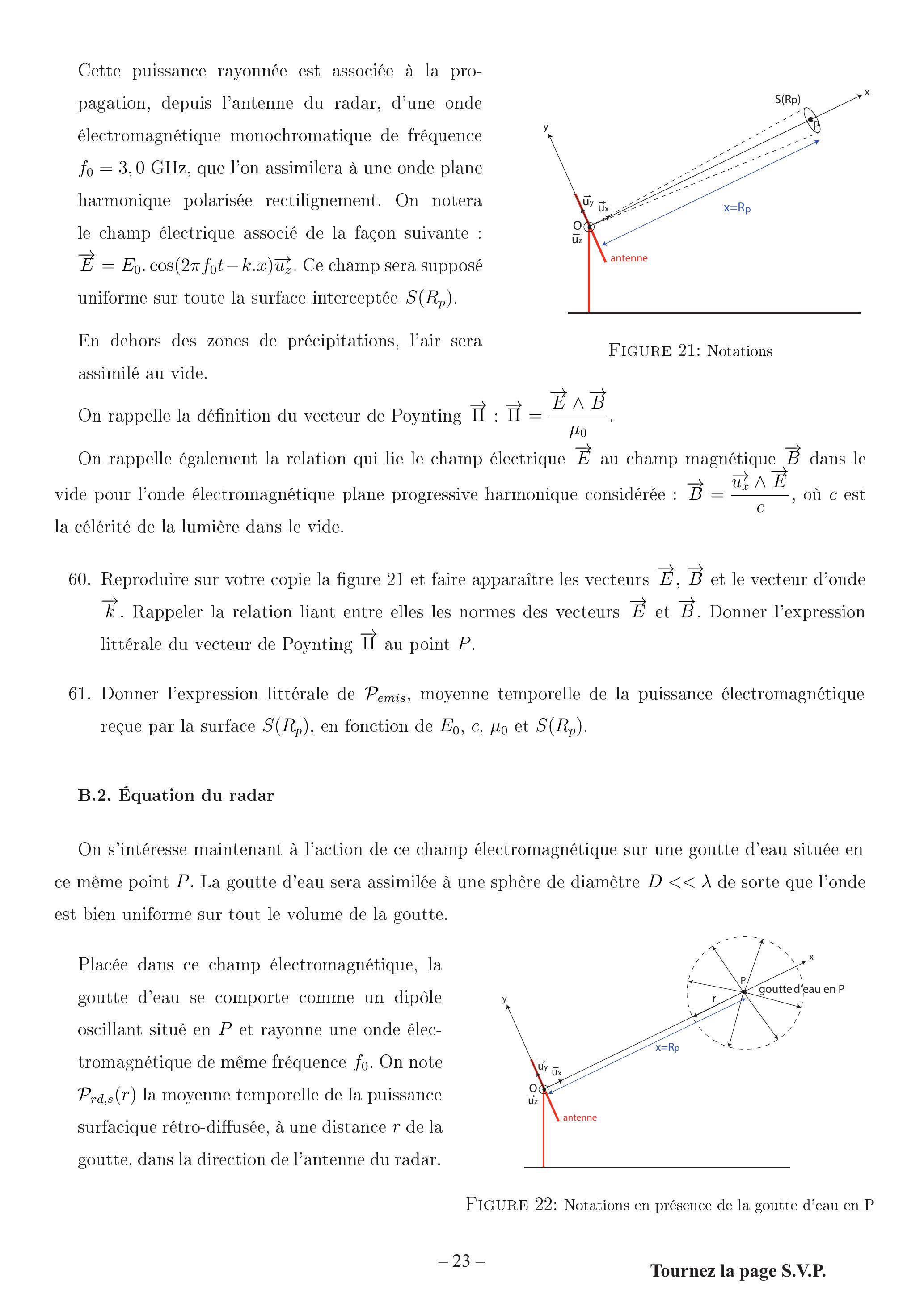

Cette puissance rayonnée est associée à la propagation, depuis l'antenne du radar, d'une onde électromagnétique monochromatique de fréquence f_0 = 3, 0GHz, que l'on assimilera à une onde plane harmonique polarisée rectilignement. On notera le champ électrique associé de la façon suivante : E⃗ = E_0.cos(2πf_0 t − k.x)u_z^(→−). Ce champ sera supposé uniforme sur toute la surface interceptée S(R_p).
En dehors des zones de précipitations, l'air sera assimilé au vide.
On rappelle la définition du vecteur de Poynting Π⃗ : Π⃗ = (E⃗ ∧ B⃗)/(μ_0). vide pour l'onde électromagnétique plane progressive harmonique considérée : B⃗ = (u_x^(→−) ∧ E⃗)/c, où c est la célérité de la lumière dans le vide. littérale du vecteur de Poynting Π⃗ au point P. reçue par la surface S(R_p), en fonction de E_0, c, μ_0 et S(R_p).
B.2. Équation du radar
ce même point P. La goutte d'eau sera assimilée à une sphère de diamètre D≪λ de sorte que l'onde est bien uniforme sur tout le volume de la goutte.
Placée dans ce champ électromagnétique, la goutte d'eau se comporte comme un dipôle oscillant situé en P et rayonne une onde électromagnétique de même fréquence f_0. On note P_(rd, s)(r) la moyenne temporelle de la puissance surfacique rétro-diffusée, à une distance r de la goutte, dans la direction de l'antenne du radar.

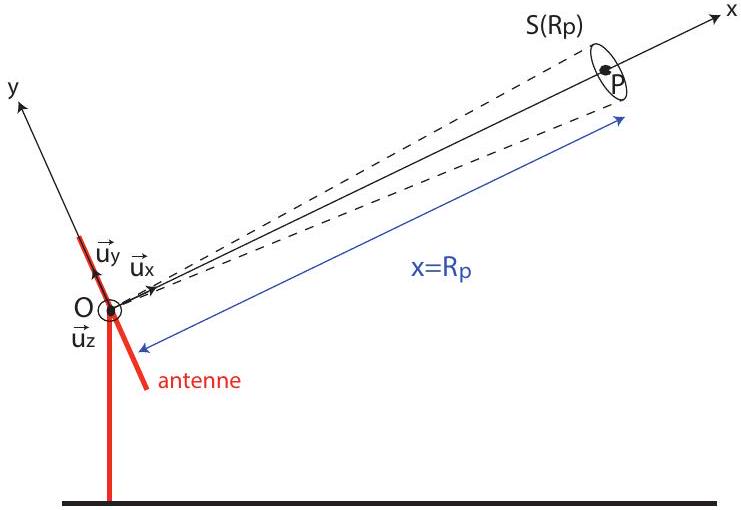

Figure 21: Notations
On rappelle également la relation qui lie le champ électrique E⃗ au champ magnétique B⃗ dans le
60. Reproduire sur votre copie la figure 21 et faire apparaître les vecteurs E⃗, B⃗ et le vecteur d'onde k⃗. Rappeler la relation liant entre elles les normes des vecteurs E⃗ et B⃗. Donner l'expression
61. Donner l'expression littérale de P_(emis), moyenne temporelle de la puissance électromagnétique
On s'intéresse maintenant à l'action de ce champ électromagnétique sur une goutte d'eau située en

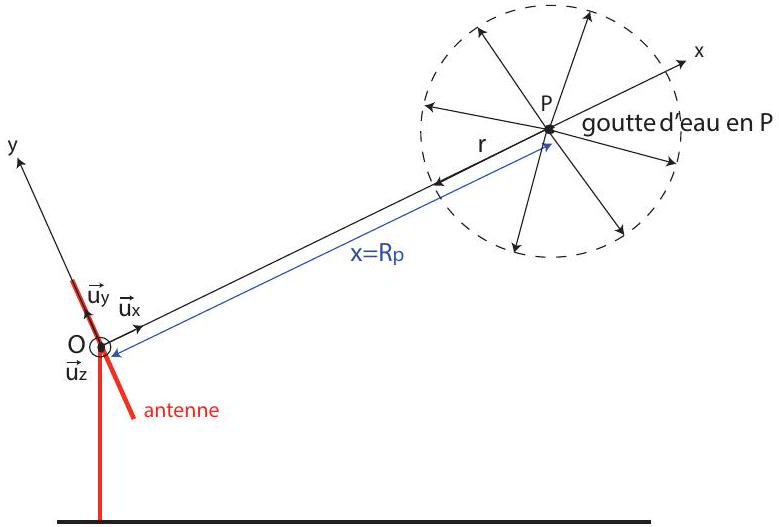

Figure 22: Notations en présence de la goutte d'eau en P

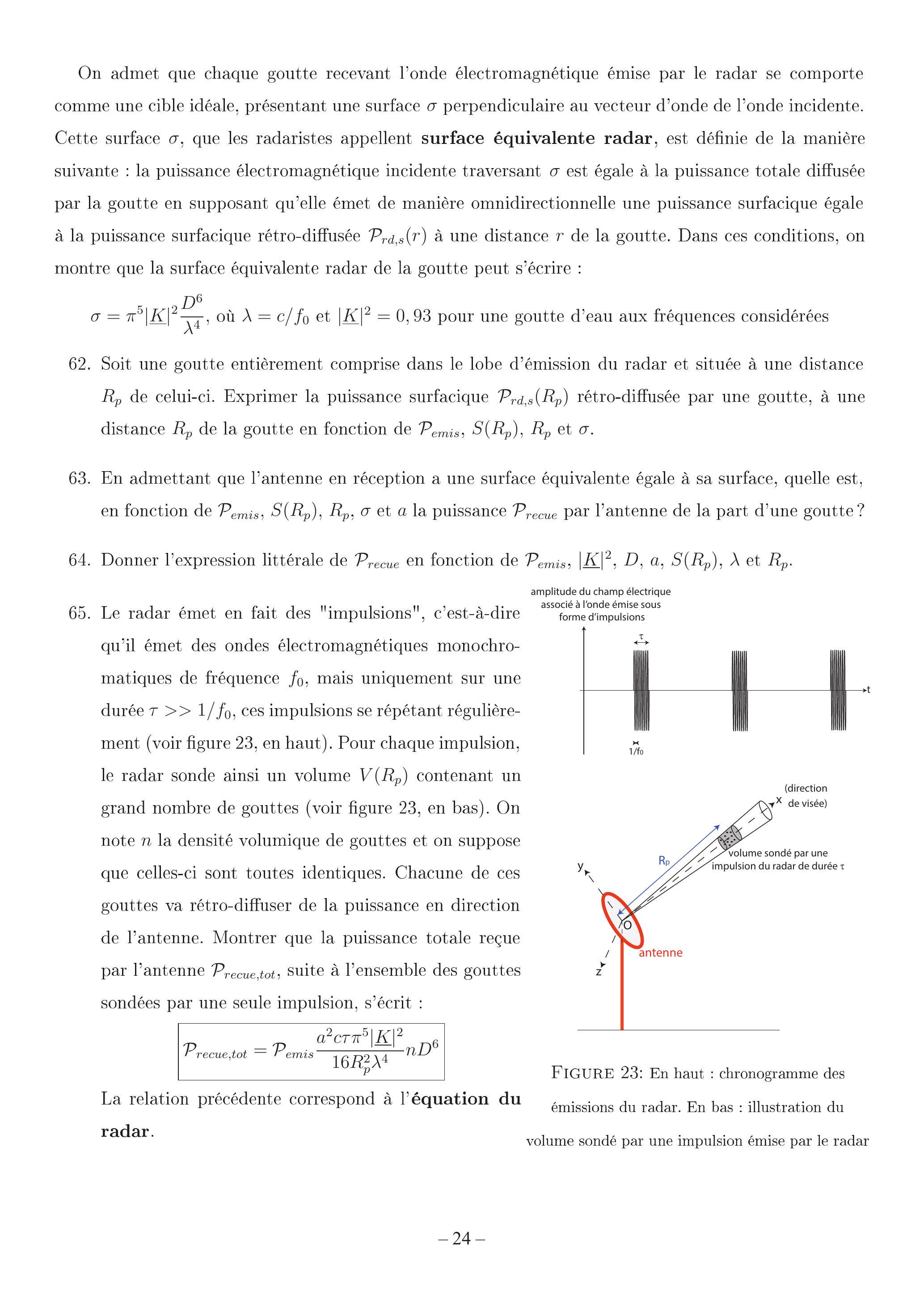

On admet que chaque goutte recevant l'onde électromagnétique émise par le radar se comporte comme une cible idéale, présentant une surface σ perpendiculaire au vecteur d'onde de l'onde incidente. Cette surface σ, que les radaristes appellent surface équivalente radar, est définie de la manière suivante : la puissance électromagnétique incidente traversant σ est égale à la puissance totale diffusée par la goutte en supposant qu'elle émet de manière omnidirectionnelle une puissance surfacique égale à la puissance surfacique rétro-diffusée P_(rd, s)(r) à une distance r de la goutte. Dans ces conditions, on montre que la surface équivalente radar de la goutte peut s'écrire :
σ = π^5|K_–|^2(D^6)/(λ^4), où λ = c/f_0 et |K_–|^2 = 0, 93 pour une goutte d'eau aux fréquences considérées
62.Soit une goutte entièrement comprise dans le lobe d'émission du radar et située à une distance R_p de celui-ci. Exprimer la puissance surfacique P_(rd, s)(R_p) rétro-diffusée par une goutte, à une distance R_p de la goutte en fonction de P_(emis), S(R_p), R_p et σ.
63.En admettant que l'antenne en réception a une surface équivalente égale à sa surface, quelle est, en fonction de P_(emis), S(R_p), R_p, σ et a la puissance P_(recue) par l'antenne de la part d'une goutte?
64.Donner l'expression littérale de P_(recue) en fonction de P_(emis), |K_–|^2, D, a, S(R_p), λ et R_p.
Le radar émet en fait des "impulsions", c'est-à-dire qu'il émet des ondes électromagnétiques monochromatiques de fréquence f_0, mais uniquement sur une durée τ≫1/f_0, ces impulsions se répétant régulièrement (voir figure 23, en haut). Pour chaque impulsion, le radar sonde ainsi un volume V(R_p) contenant un grand nombre de gouttes (voir figure 23, en bas). On note n la densité volumique de gouttes et on suppose que celles-ci sont toutes identiques. Chacune de ces gouttes va rétro-diffuser de la puissance en direction de l'antenne. Montrer que la puissance totale reçue par l'antenne P_(recue,tot), suite à l'ensemble des gouttes sondées par une seule impulsion, s'écrit :
La relation précédente correspond à l'équation du radar.

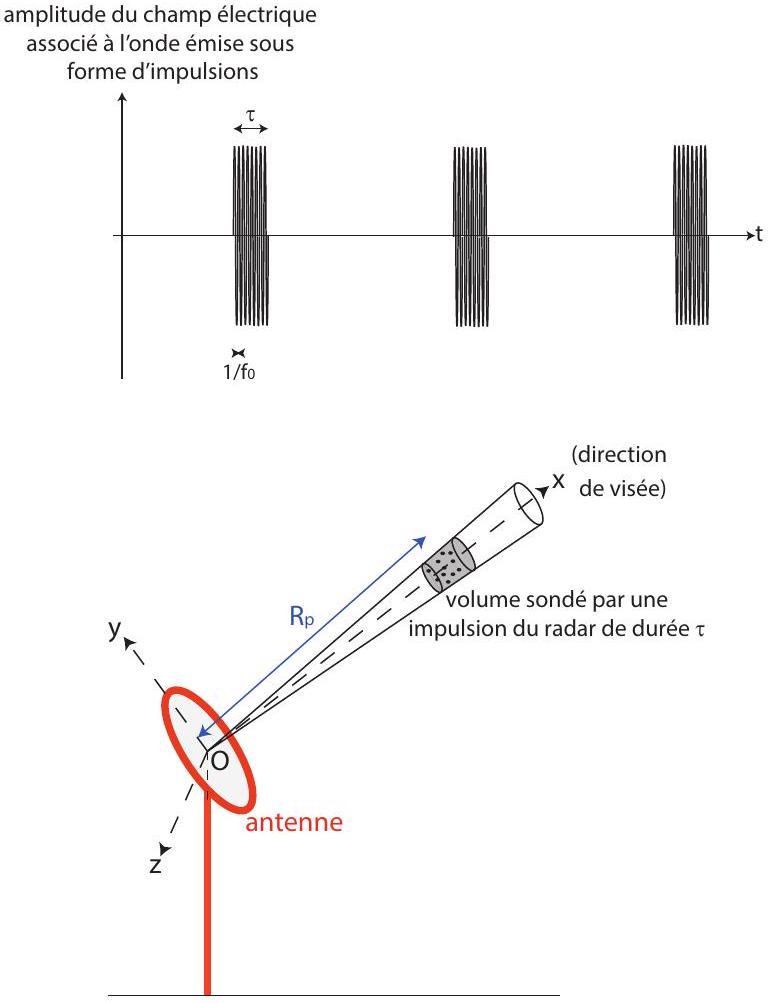

Figure 23: En haut : chronogramme des émissions du radar. En bas : illustration du volume sondé par une impulsion émise par le radar
On définit le facteur de réflectivité du radar Z pour un ensemble de gouttes monodisperses par :
Z = nD^6
De plus, tant que D < λ/10, une relation empirique lie l'intensité de précipitation I (en mm/h) à ce coefficient Z (en mm^6/m^3 ) : c'est la loi de Marshall-Palmer valable pour des latitudes moyennes :
Z = 200 × I^(1, 6) avec Z en mm^6/m^3 et I en mm/h
66.La distance R_p séparant le radar d'une précipitation de gouttes d'eau monodisperses étant connue, expliquer comment un radar peut procéder pour en déduire l'intensité de précipitation I.
67.Application numérique : on considère le cas d'une pluie détectée à R_p = 50 km et telle que (P_(recue,tot))/(P_(emis)) = 1, 3.10^(− 14). On donne respectivement le diamètre a de l'antenne et la durée τ des impulsions : a = 4, 0 m et τ = 5, 0μ s. Calculer numériquement l'intensité I de la pluie.

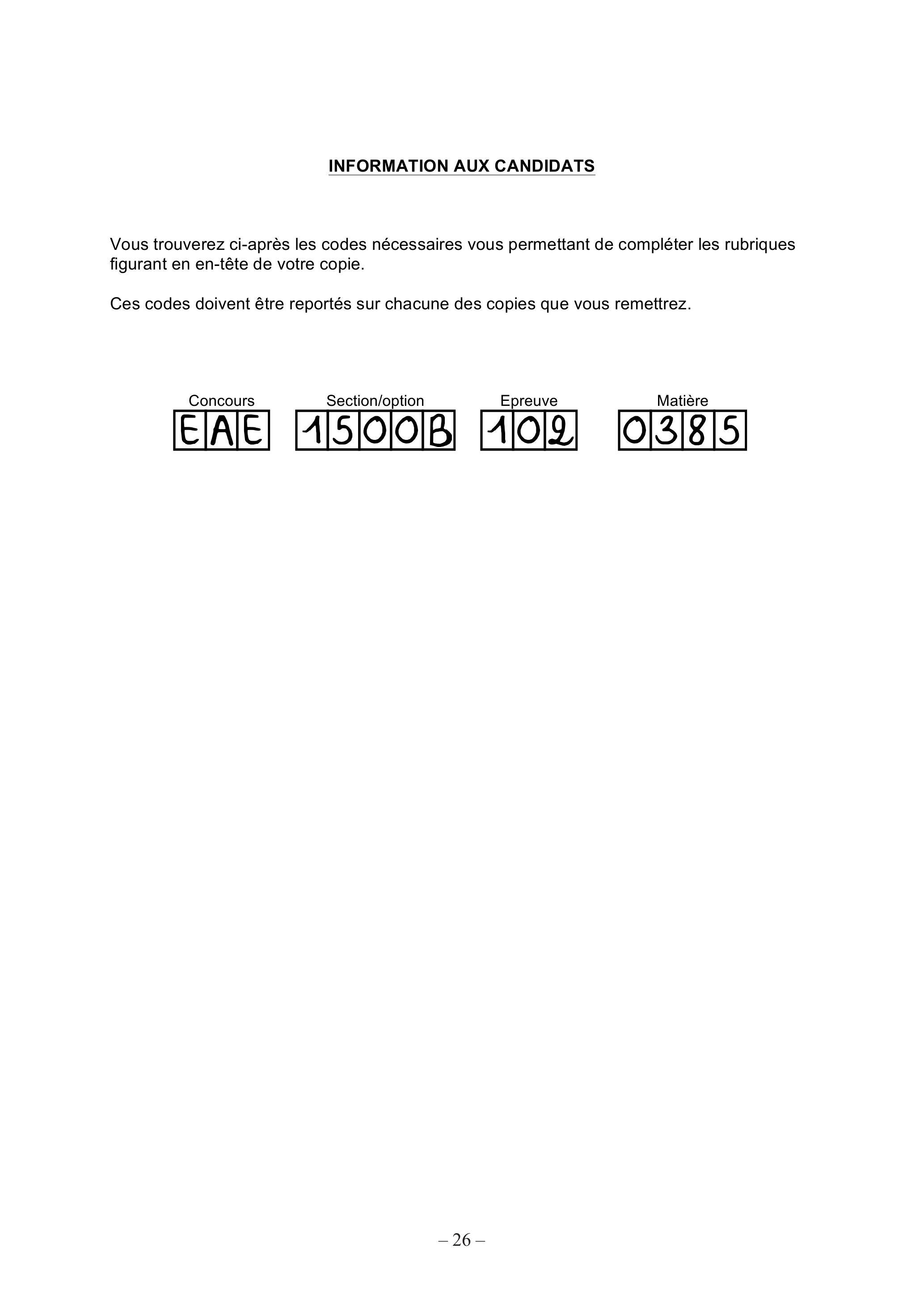

INFORMATION AUX CANDIDATS
Vous trouverez ci-après les codes nécessaires vous permettant de compléter les rubriques figurant en en-tête de votre copie.
Ces codes doivent être reportés sur chacune des copies que vous remettrez.
J.-L. Gaumet et P. Salomon. Solia, un nouvel instrument météorologique pour caractériser l'état du sol. La Météorologie 8ème série, n°24, décembre 1998.
J. Leckner and M. C. Dorf. Why some things are darker when wet. Applied Optics, 27(7), april 1988.
A. Angström. The albedo of various surfaces of ground. Geografiska Annaler, 7(323-342), 1925.
J.-L. Gaumet et P. Salomon. Solia, un nouvel instrument météorologique pour caractériser l'état du sol. La Météorologie 8ème série, n°24, décembre 1998.
G. D. Kinzer and R. Gunn. The terminal velocity of fall for water droplets in stagnant air. Journal of Meteorology 6(243-248), august 1949.
W. G. Uplinger. A new formula for raindrop terminal velocity. Proceedings of the 20th Conference Radar Meteorology. American Meteorological Society. Boston (389-391), nov 1981
G. Valette, S. Prévost, J. Léonard, L. Lucas. A virtual discrete rainfall simulator. Environmental Modelling and Software, 29 (51-60), 2012.
B. A. T. Petersson. The liquid drop impact as a source of sound and vibration. Building Acoustics, 2(585-624), 1996
Questions fréquentes
4 questions
Sur quels chapitres porte la composition de physique de l'agrégation externe physique-chimie option chimie 2022 ?
Afficher ou masquer la section
Sur quels chapitres porte la composition de physique de l'agrégation externe physique-chimie option chimie 2022 ?
+
Le sujet porte sur l'optique géométrique, les ondes électromagnétiques, la mécanique du point et l'effet Doppler, à travers l'étude de trois appareils météorologiques.
Quelle est la moyenne de la composition de physique de l'agrégation externe 2022 ?
+
La moyenne de tous les candidats ayant composé (180) était de 7,9/20 avec un écart-type de 4,7 ; elle atteignait 12,0/20 chez les 75 candidats admissibles.
Quelles erreurs le jury a-t-il le plus relevées sur cette composition de physique de l'agrégation 2022 ?
+
Le jury signale une confusion entre dispersion et diffraction, une surface de disque mal évaluée, et l'usage d'un écart relatif au lieu de l'écart normalisé pour comparer des mesures.
La composition de physique de l'agrégation externe option chimie 2022 est-elle difficile ?
+
Le jury la juge exigeante, avec une moyenne de 7,9/20, mais souligne que beaucoup de candidats ont pu aborder une très grande partie du sujet.
Sujet proche avec corrigéCCINP Physique Chimie MP 2025CCINP · 2025Corrigé
Même chapitre : Optique géométrique (lois de… (+2)CAPES physique-chimie externe 2022, épreuve 1CAPES · 2022Sujet seul
Même année, CAPLPCAPLP physique-chimie externe 2022, épreuve 1CAPLP · 2022Sujet seul
Figure 20: Courbe représentative de la tension
