Suivi de la consommation d'eau d'une habitation : mise en forme électronique et exploitation informatique des mesures
Afficher ou masquer la section
Le sujet étudie le suivi automatisé de la consommation d'eau d'une habitation. La première partie porte sur un montage électronique à ALI destiné à mettre en forme puis compter les impulsions issues d'un capteur. La seconde partie, orientée informatique, traite du stockage des impulsions, du calcul des débits et volumes avec leurs incertitudes, de la transmission des mesures et de leur exploitation par des requêtes SQL.
1A. Généralités sur les ALIRégimes linéaire et saturé d'un ALI, montage suiveur, slew rate et amplificateur non inverseur.
2B. Compteur d'impulsionsMontage à ALI en régime saturé pour compter des impulsions, temps caractéristique et mesure de fréquence.
3C. Estimation des débits et volumesCalcul du débit à partir des timestamps d'impulsions et propagation des incertitudes.
4Suite de la partie informatiqueAlgorithmes de recherche, calcul numérique par la méthode des trapèzes, et requêtes SQL sur une base de données.
Ce qu'a observé le jury
5 erreurs relevées
Confusion entre saturation en tension et en courant · Application de formules sans réflexion · Utilisation du modulo non identifiée
Afficher ou masquer la section
Le sujet contenait de nombreuses questions proches du cours, permettant aux candidats de niveau moyen de valoriser leurs connaissances, tandis que les questions plus délicates ont été peu abordées. La partie informatique a été globalement mieux réussie que la partie physique, où le jury relève d'importantes lacunes dans l'analyse des phénomènes électriques.
Les erreurs les plus sanctionnées
1
Confusion entre saturation en tension et en courantQ5
De nombreux candidats confondent ces deux phénomènes lors de l'analyse du montage à ALI.
« De nombreuses confusions entre saturation en tension et saturation en courant. »
2
Application de formules sans réflexionQ9
Le jury insiste sur la nécessité de raisonner sur le montage proposé plutôt que d'appliquer des formules sans réflexion préalable, source de nombreuses difficultés.
« Tendance »
3
Utilisation du modulo non identifiéeQ41
Peu de candidats voient qu'il faut utiliser l'opérateur modulo pour cette question de programmation.
« Peu de candidats voient qu’il faut utiliser le modulo. »
4
Question la plus difficile du sujet très peu réussieQ42
Cette question, jugée la plus difficile du sujet, n'a reçu que très peu de bonnes réponses, le problème n'étant la plupart du temps traité que partiellement.
« Sans doute la question la plus difficile. »
5
Erreurs de syntaxe sur les chaînes de caractères
Des erreurs récurrentes apparaissent dans l'utilisation des apostrophes ou guillemets pour manipuler des chaînes de caractères en Python.
« chaine = ’chaine’+’0’ »
Ce qui a été bien réussi
Le jury note des progrès dans l'écriture du code en partie informatique.
Les candidats ayant choisi une recherche dichotomique à la question 27 trouvent généralement une complexité cohérente, signe d'une bonne connaissance des algorithmes de recherche.
Conseils du jury
Raisonner sur le montage électronique proposé plutôt que d'appliquer des formules de façon automatique.
Connaître les ordres de grandeur et les phénomènes expérimentaux classiques (slew rate, saturation, bande passante).
Soigner la syntaxe du code Python, notamment la manipulation des chaînes de caractères et l'indentation.
En SQL, bien distinguer l'opérateur logique AND d'une simple virgule dans la liste des colonnes sélectionnées.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Epreuve d'Informatique et Modélisation de Systèmes Physiques
Durée 4 h
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
L'usage de calculatrices est interdit.
AVERTISSEMENT
La présentation, la lisibilité, l'orthographe, la qualité de la rédaction, la clarté et la précision des raisonnements entreront pour une part importante dans l'appréciation des copies. En particulier, les résultats non justifiés ne seront pas pris en compte. Les candidats sont invités à encadrer les résultats de leurs calculs.
CONSIGNES:
Composer lisiblement sur les copies avec un stylo à bille à encre foncée : bleue ou noire.
L'usage de stylo à friction, stylo plume, stylo feutre, liquide de correction et dérouleur de ruban correcteur est interdit.
Remplir sur chaque copie en MAJUSCULES toutes vos informations d'identification : nom, prénom, numéro inscription, date de naissance, le libellé du concours, le libellé de l'épreuve et la session.
Une feuille, dont l'entête n'a pas été intégralement renseigné, ne sera pas prise en compte.
Il est interdit aux candidats de signer leur composition ou d'y mettre un signe quelconque pouvant indiquer sa provenance.
Présentation de la problématique SUIVI DE LA CONSOMMATION D'EAU D'UNE HABITATION
La consommation d'eau, au même titre que la consommation d'électricité ou de gaz, représente une part non négligeable du budget de nombreux ménages, et contribue de façon significative à leur empreinte environnementale. La facturation de ces consommations étant souvent annuelle, leur suivi tout au long de l'année présente un intérêt aussi bien économique qu'écologique.
1. Principe du suivi
Le suivi de la consommation d'une habitation est réalisé à l'aide d'un compteur d'eau (Figure 1). Il s'agit d'un dispositif monté en série sur l'arrivée d'eau d'une habitation, qui comporte un dispositif mécanique mis en rotation par le passage de l'eau. Si le compteur a été correctement posé et étalonné, à chaque tour de la partie mobile correspond un volume d'eau connu. Un ensemble d'engrenages et de roues à cliquet permet d'afficher le volume consommé sur un cadran.

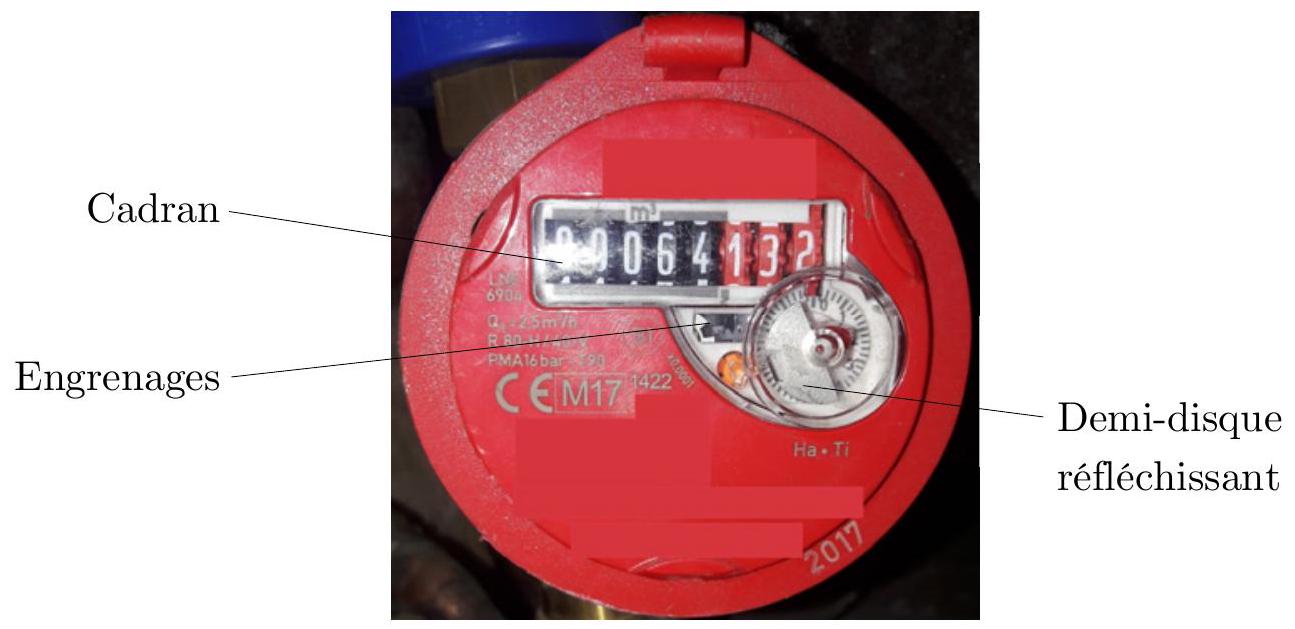

Figure 1 - Compteur d'eau installé dans une habitation
Le relevé fréquent d'un compteur étant une opération fastidieuse, son automatisation est d'un intérêt certain pour faciliter le suivi. On peut pour cela utiliser des compteurs dits "intelligents" ou "communicants", ou encore instrumenter un compteur d'eau classique. Dans les deux cas, le principe est le même : il s'agit de compter les tours d'un demi-disque métallique tournant avec la partie mobile au moyen d'un détecteur optique (phototransistor) ou magnétique (interrupteur à lame souple). Ces dispositifs, alimentés sous une tension continue, fournissent l'un comme l'autre une tension présentant une impulsion par tour de la partie mobile (Figure 2).
La mesure en temps réel de la consommation d'eau d'une habitation peut ainsi être réalisée en comptant les impulsions issues du capteur au moyen, par exemple, d'un microcontrôleur. En

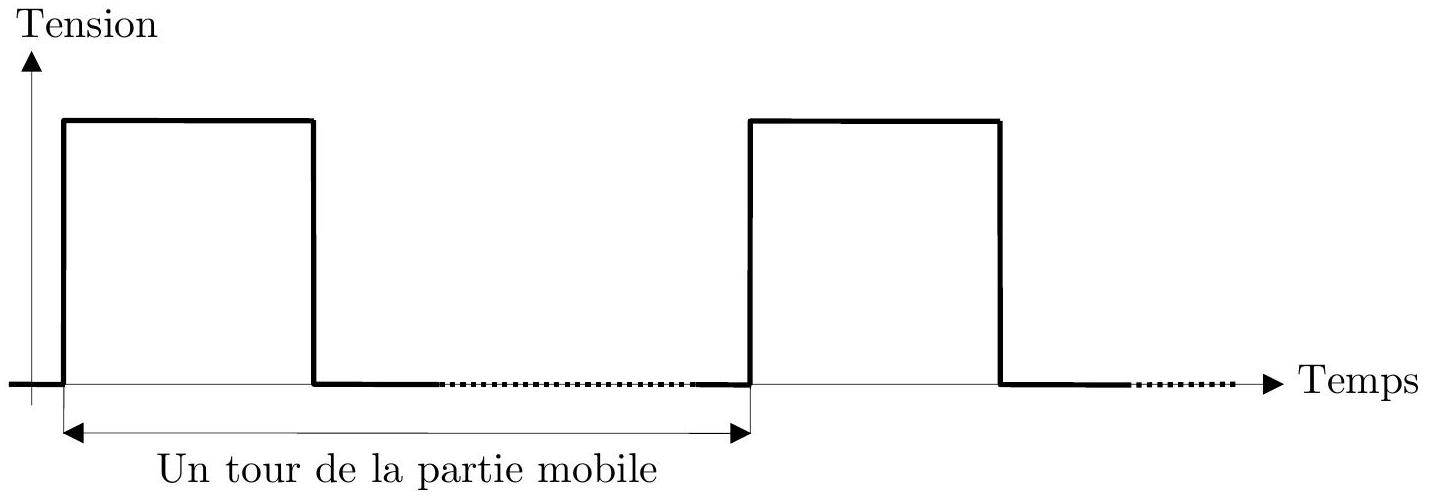

Figure 2 - Schématisation du signal en sortie du détecteur
pratique, le signal obtenu peut être affecté par divers phénomènes indésirables (rebond des interrupteurs à lame souple, saturation progressive des phototransistors) et il est donc nécessaire de mettre préalablement en forme les impulsions pour éviter les erreurs de comptage.
2. Travail demandé
Ce sujet comporte deux parties.
La première partie (durée conseillée : 1 h 30 ) porte sur l'étude d'un montage électronique, utilisant un amplificateur opérationnel, destiné à mettre en forme les impulsions avant comptage.
La seconde partie (durée conseillée : 2h30) porte sur le stockage des impulsions dans le microcontrôleur, leur traitement informatique (sur un ordinateur classique) pour reconstruire les débits et volumes consommés, la transmission cryptée des mesures vers un serveur distant mettant en oeuvre une base de données, et l'exploitation de celle-ci afin d'accéder à distance au suivi de la consommation.
Ces deux parties sont indépendantes.
PREMIERE PARTIE COMPTEUR D'IMPULSIONS ANALOGIQUE
A. GENERALITES SUR LES ALI (15%)
Dans cette partie, on considère un ALI alimenté en + 15/ − 15 Volts par une alimentation à point milieu. On admettra que les tensions de saturation haute et basse sont + / − 15 Volts.
Représenter la tension de sortie en fonction de la tension différentielle d'entrée, en indiquant clairement les ordres de grandeur considérés (on indiquera la partie correspondant au régime linéaire et celle correspondant au régime saturé).

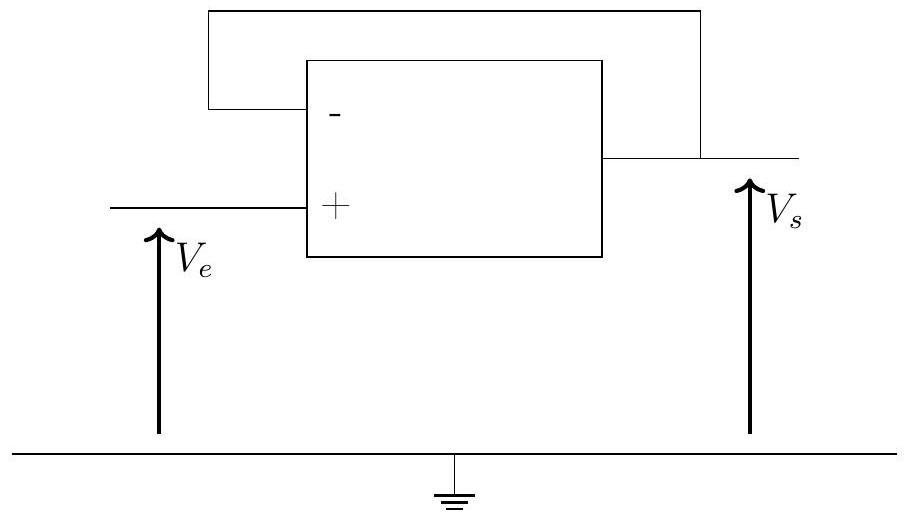

On s'intéresse au montage représenté ci-dessous. Montrer que V_s = V_e. Comment s'appelle ce montage ? Quel est son intérêt ? (on considérera le gain de l'ALI comme infini)

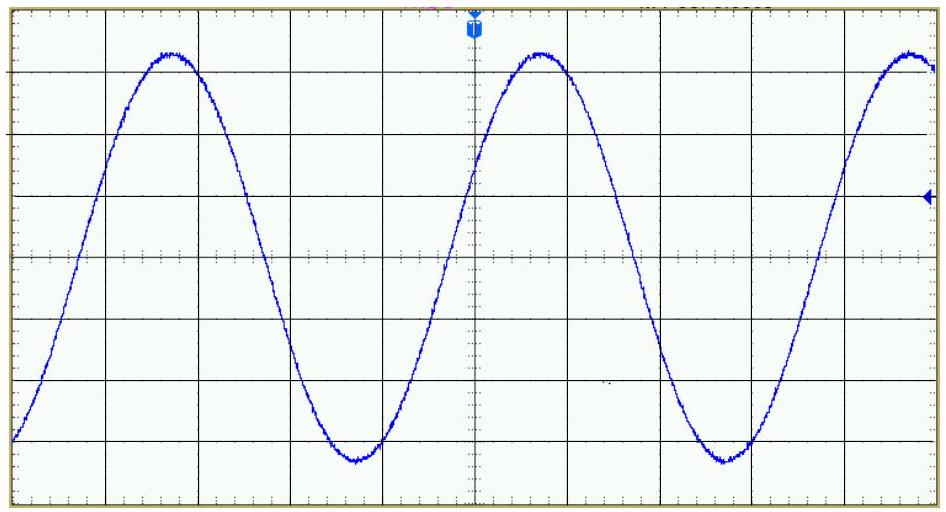

On alimente ce montage avec en entrée la tension dont l'oscillogramme est donné ci-dessous. Les réglages sont 2 V/div et 100μ s/div, quelles sont les caractéristiques de cette tension? Peut-on raisonnablement penser observer la même chose en sortie?

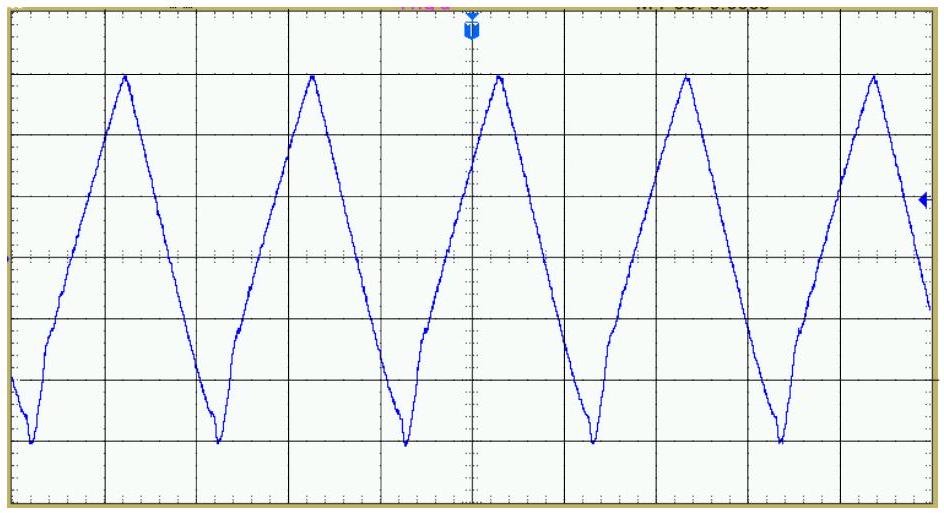

Toutes choses égales par ailleurs, on augmente la fréquence et on observe en sortie la tension ci-dessous. Les réglages sont 2V/ div et 1μs/ div . Quelle caractéristique de l'ALI est ainsi mise en évidence? Evaluer sa valeur numérique.
On revient à la fréquence de la question 3 , et on ajoute une résistance de charge R_0 = 50Ω entre la sortie et la masse. Les réglages sont 2 V/div et 100μ s/div. Quelle caractéristique de l'ALI est ainsi mise en évidence? Evaluer sa valeur numérique.
Donner le schéma d'un montage amplificateur non inverseur utilisant un ALI et 2 résistances. Etablir l'expression du gain de ce montage.
Proposer des valeurs pour les résistances pour avoir des gains de 10,100 et 1000 . Jusqu'à quelle valeur de gain peut-on aller avec un tel montage avec une tension d'entrée continue? Avec une tension d'entrée sinusoidale de fréquence 10 kHz ? (de simples ordres de grandeur sont attendus)

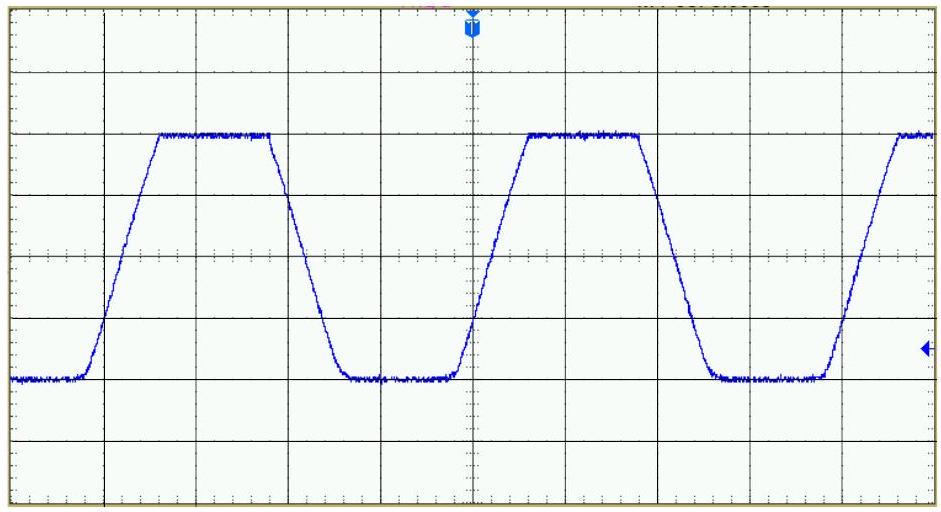

On alimente ce montage, en prenant un gain de 10, avec la tension d'entrée de la question 3. Dessiner l'allure de la tension attendue en sortie.
B. COMPTEUR D'IMPULSIONS (25%)

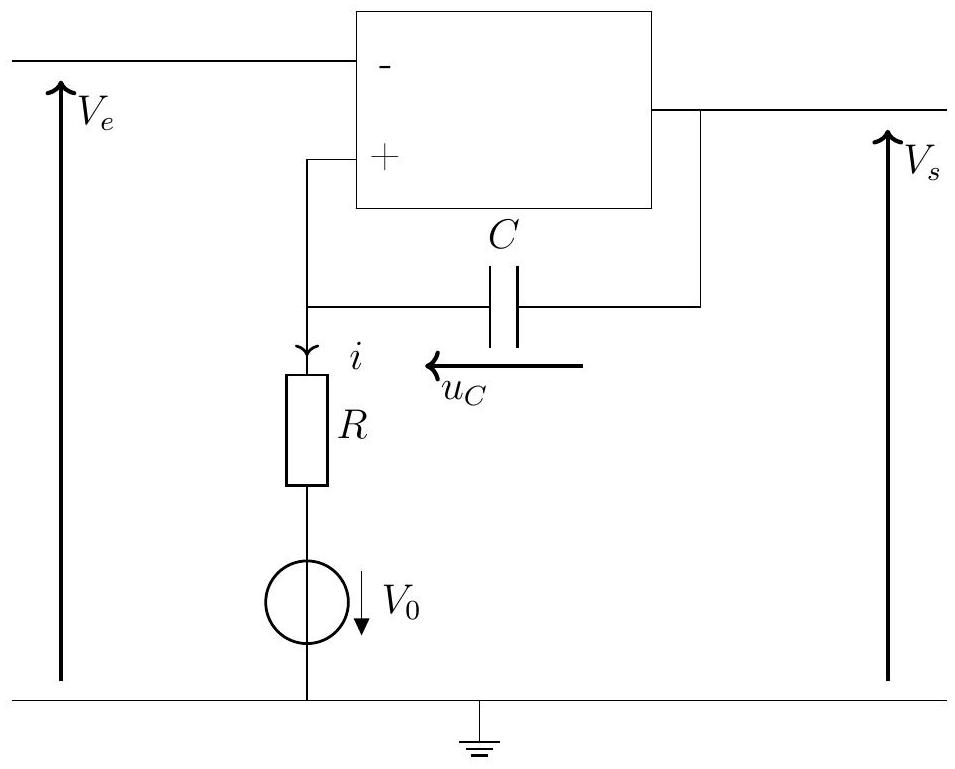

Le montage ci-dessous permet de réaliser un compteur d'impulsions analogique. L'ALI est alimenté en + V_(cc)/ − V_(cc) avec V_(cc) = 7 Volts par une alimentation à point milieu. Dans toute cette partie, il fonctionne en régime saturé et les tensions de saturation + V_(sat) et − V_(sat) sont considérées comme égales aux tensions d'alimentation + V_(cc) et − V_(cc). On considérera que le temps de réponse de l'ALI est négligeable (on bascule de + / − V_(sat) à son opposé de manière instantanée). On prend pour ce montage R = 10kΩ, C = 650nF et V_0 = 1 V.
9. Quelle est la valeur de i en régime stationnaire? De V_+? Justifier le fait que V_s = − V_(sat) en régime stationnaire si V_e = 0. Quelle est alors la valeur de u_C ?
10. A t = 0, on envoie en entrée une impulsion très brève de durée Δt : V_e passe instantanément de 0 à -5 volts puis, un temps Δt plus tard, repasse à 0 (toujours instantanément). Représenter cette impulsion.
11. Que signifie très brève pour Δt ? (Avec quelle grandeur caractéristique du circuit faut-il comparer). En déduire une condition sur Δt. Expliquer pourquoi la valeur de u_C ne varie quasiment pas entre t = 0 et t = Δt.
12. Expliquer pourquoi le passage de V_e de 0 à -5 volts à t = 0 fait basculer la sortie à + V_(sat), et pourquoi le retour à 0 à t = Δt ne provoque pas un autre basculement.
13. Montrer que, suite au basculement (on prend t = 0 au moment du basculement), u_C évolue de la manière suivante :
u_C = 2V_(sat)e^((− t/τ)) − (V_(sat) + V_0)
Donner l'expression de τ ainsi que son sens physique.
14. A quel instant t_1 la sortie va-t-elle repasser en saturation basse? Donner l'expression en fonction de R, C, V_(sat) et V_0 et faire l'application numérique. On donne ln(14) ≃ 2, 6.

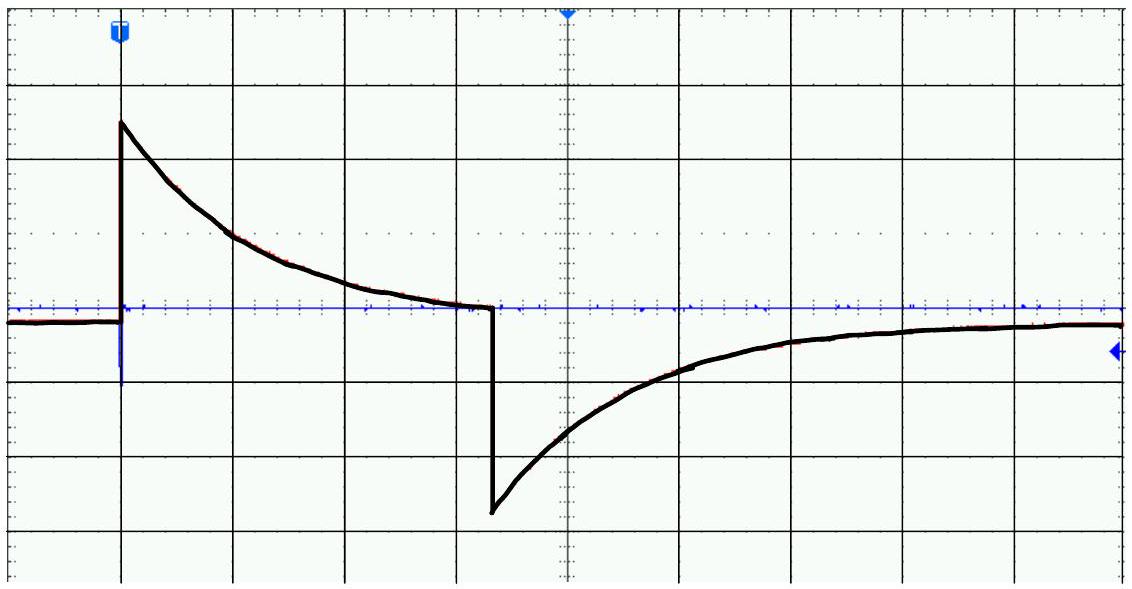

On donne ci-dessous un enregistrement de la tension V_+suite à une impulsion. L'instant t = 0 est décalé à une division après la gauche de l'écran. Les réglages sont 5 V/ div et 5 ms/ div .
15. Expliquer les deux phases observées dans l'évolution de cette tension (expliquer en particulier la valeur minimale prise par V_+).
16. Sur la même échelle de temps que l'enregistrement précédent, représenter l'évolution des tensions u_C et V_s.
Le montage reçoit en entrée des impulsions périodiques, toujours de largeur Δt et avec une période T, dans le but de pouvoir mesurer la fréquence f de ces impulsions.
17. Quelle condition doit respecter T vis-à-vis des caractéristiques du montage ?
18. Représenter sur un même graphe, sans échelle mais en respectant les conditions des questions 11 et 17 , les tensions V_e et V_s (sur au moins une période T et au plus deux). Indiquer clairement les trois temps caractéristiques.
19. Donner l'expression de la valeur moyenne < V_s > de V_s en fonction de V_(sat), f et t_1.
20. Quel type de filtre pourrait-on utiliser en aval du montage précédent pour obtenir < V_s > ? Préciser comment il doit être branché (faire un schéma) et proposer des valeurs pour ses composants si f = 10 Hz.
21. On souhaite obtenir avec un voltmètre une tension directement proportionnelle à f. Expliquer comment compléter le montage en aval du filtre pour obtenir ce résultat.
SECONDE PARTIE EXPLOITATION INFORMATIQUE DES MESURES
Dans cette partie, les fonctions et programmes attendus devront être écrits en langage Python (sauf, bien entendu, lorsqu'une requête SQL est demandée). On prendra garde à la lisibilité du code, et notamment aux indentations. Le code devra être documenté. Toute fonction définie dans le sujet pourra être utilisée, même sans avoir été codée.
C. ESTIMATION DES DEBITS ET VOLUMES (30%)
La sortie du dispositif précédent est raccordée à une entrée logique d'un microcontrôleur. À chaque fois qu'une impulsion se produit, le microcontrôleur mémorise l'instant auquel l'impulsion a été détectée. Cette information est ensuite utilisée pour reconstituer l'évolution temporelle du volume d'eau et du débit consommés. On se propose ici d'implanter partiellement cette reconstitution.
C.1. Justification du format des données
Si l'on fait l'hypothèse que le débit volumique Q traversant le compteur est constant dans l'intervalle de temps séparant deux impulsions, alors on l'obtient par la relation :
Q = c/τ
où c = 7 × 10^(− 5) m^3 est le volume d'eau consommé à chaque impulsion, et τ la durée séparant deux impulsions. Le débit maximal pouvant traverser le compteur ne dépasse pas Q_(max) = 2, 5 m^3 ⋅ h^(− 1).
22. Estimer la plus petite valeur numérique que prend τ.
Le microcontrôleur effectue le chronométrage et le stockage en mémoire des instants avec une résolution limitée. On suppose donc que la durée τ est connue avec une incertitude δτ. Par suite, le débit Q est déterminé avec une incertitude δQ. On souhaite que l'incertitude relative δQ/Q soit d'au plus 1% en valeur absolue (toujours sous l'hypothèse simplificatrice d'un débit constant).
23. Exprimer, en valeur absolue, δQ/Q en fonction de δτ/τ. Estimer alors la valeur maximale que doit avoir δτ pour que la condition ci-dessus soit satisfaite au débit Q_(max).
Les instants des impulsions sont représentés au format timestamp, défini comme le nombre de secondes écoulées depuis le 1^(er) janvier 1970 à minuit. Par exemple, lors d'une acquisition effectuée début 2021 , des impulsions ont été détectées aux timestamp suivants, exprimés en secondes:
1609825201, 145 1609825202, 948 1609825206, 532 …
Le microcontrôleur utilisé pour l'acquisition stocke les nombres sur au plus 32 bits. Il propose des types entier et flottant définis comme suit :
les entiers peuvent prendre des valeurs comprises entre − 2^(31) et 2^(31) − 1;
les flottants sont au format simple précision de la norme IEEE 754, qui prévoit une mantisse codée sur 23 bits et un exposant codé sur 8 bits.
Quelle que soit la valeur obtenue précédemment, on admet que les instants des impulsions doivent être mémorisés à 1 ms près. Pour les applications numériques, on pourra considérer que 2^(10) ≈ 1000.
24. Justifier qu'il n'est pas possible de stocker directement les instants des impulsions dans le microcontrôleur avec la résolution demandée, que ce soit avec le stockage entier (en exprimant les instants en millisecondes) ou avec le stockage flottant.
C.2. Récupération des données
Compte tenu de la limitation mise en évidence dans la partie précédente, on décide de représenter les instants des impulsions de la façon suivante :
on synchronise le microcontrôleur à l'aide d'une horloge extérieure : on repère un instant où le timestamp est un nombre entier de secondes, et on relève la valeur entière correspondante;
on relève ensuite, à chaque impulsion, le nombre entier de millisecondes écoulées depuis la synchronisation.
Ces valeurs sont stockées en mémoire et, à intervalles de temps réguliers, transmises à un ordinateur où elles sont écrites dans un fichier texte. Par exemple, les timestamp donnés dans la partie précédente :
1609825201, 145 1609825202, 948 1609825206, 532 …
pourraient être représentés par le fichier texte suivant :
1609825200
1145
2948
6532
...
On souhaite, à partir de ce fichier, construire en Python une liste de flottants contenant les timestamp. Supposons par exemple que le fichier précédent s'appelle log.txt et se limite aux quatre premières lignes ci-dessus. On exécute alors les instructions suivantes, dont on donne le résultat affiché dans l'interpréteur :
>>> f = open("log.txt", "r")
>>> lignes = f.readlines()
On précise que la séquence de caractères ∖n indique le passage à la ligne et ne perturbe pas les fonctions de conversion. On précise également que le type flottant de Python est au format double précision sur la plupart des ordinateurs, ce qui suffit largement à stocker les instants des impulsions avec la résolution exigée.
25. À l'aide de l'exemple ci-dessus, écrire une fonction recup(nomFichier) qui prend pour argument une chaîne de caractères nomFichier donnant le nom du fichier texte contenant les instants stockés au format décrit dans cette partie, et renvoie une liste de flottants contenant les instants des impulsions exprimés en seconde.
C.3. Première reconstruction : débit constant par morceaux
On suppose dans cette partie que l'on dispose de la liste des instants des impulsions, notés T_i pour 0<=i<=n (il y en a donc n + 1 ). Par construction, cette liste est croissante au sens strict, deux impulsions ne pouvant pas survenir simultanément.
On envisage tout d'abord l'hypothèse d'un débit constant par morceaux. On pose alors, pour tout i tel que 0 ≤ i ≤ n − 1 :
q_i = c/(T_(i + 1) − T_i)
où c est le volume consommé entre deux impulsions.
26. Écrire une fonction debits1(limp,c) qui prend pour arguments la liste limp des instants des impulsions et un flottant c , et renvoie la liste des débits définis par l'équation (2).
À partir de ces deux listes, on souhaite reconstruire l'évolution temporelle du débit volumique consommé sur l'intervalle de temps correspondant à l'enregistrement, de la façon suivante :
q(t) = {0, si t < T_0 ou t ≥ T_(n − 1); q_i, si T_i ≤ t < T_(i + 1), 0 ≤ i < n − 1
Écrire une fonction indice(limp, t) qui prend pour arguments la liste limp des instants T_i des impulsions et un flottant t , tels que t est compris entre le premier et le dernier élément de limp (premier inclus, dernier exclu), et recherche l'entier i tel que T_i ≤ t < T_(i + 1). On ne demande pas de vérifier la condition précédente (ce sera fait lors de l'appel de la fonction).
L'évaluation précédente est menée en m instants de calcul utilisés pour le tracé et l'interpolation, stockés dans une liste lTemps.
28. Écrire une fonction temporel ( 1Q, 1Imp, 1Temps ) qui prend pour arguments trois listes 1Q (débits moyens calculés par l'équation (2)), 1 Imp (instants des impulsions) et 1 Temps (instants de calcul), et renvoie la liste des débits moyens aux instants de lTemps. Ceux-ci ne sont pas forcément compris entre le premier et le dernier élément de lImp. Lorsqu'ils le sont, on appellera la fonction indice.
29. Donner et justifier la complexité asymptotique de la fonction temporel en fonction du nombre m d'instants de calcul et du nombre n d'impulsions dans le pire des cas.
En pratique, la liste des impulsions et celle des instants de calcul sont toutes deux triées par ordre croissant. En optimisant le parcours des deux listes, il est possible de réduire la complexité des calculs.
30. Justifier qu'il n'est pas possible de réduire la complexité tout en conservant l'appel à la fonction indice. Expliquer, en deux ou trois phrases éventuellement complétées par un schéma, comment passer en revue les éléments des deux listes pour minimiser le nombre d'opérations si l'on suppose que les deux tailles m et n sont voisines. Donner la complexité obtenue pour m = n.
En plus du débit volumique, on souhaite pouvoir visualiser le volume consommé, défini comme l'intégrale temporelle du débit volumique. Pour tout j tel que 0 ≤ j ≤ m, on note t_j les instants de calcul, q_j = q(t_j) les débits et v_j = v(t_j) les volumes consommés. Les instants de calcul étant supposés régulièrement espacés, on notera Δt = t_(j + 1) − t_j.
31. Donner la relation de récurrence permettant d'exprimer, par la méthode des trapèzes, v_j en fonction de v_(j − 1), q_j, q_(j − 1) et Δt.
32. Écrire une fonction volumes (lTemps,lQT,v0) qui prend pour arguments deux liste lTemps (instants de calcul) et 1QT (débits aux instants de 1Temps) et un flottant v0, et renvoie la liste des volumes consommés, calculés par la méthode des trapèzes. Le volume initial (avant le premier instant de 1 Temps) sera pris égal au paramètre v0.
On dispose d'un relevé d'impulsions contenu dans un fichier nommé 2021-01-31.txt. On souhaite faire appel aux fonctions précédentes pour extraire les impulsions stockées dans ce fichier, déterminer les débits et préparer les deux listes "temporelles" nécessaires au tracé.
33. Écrire une suite d'instructions appelant entre autres les fonctions précédentes de sorte à :
placer le contenu du fichier 2021-01-31.txt dans une liste lImp;
construire la liste des débits 1Q associés, en litres par seconde, si à chaque impulsion correspond 0,07 litre;
générer une liste 1Temps de 1000 flottants régulièrement espacés, allant de la première à la dernière valeur de limp, tous deux inclus;
construire la liste des débits 1QT (tirés de 1Q) aux instants de lTemps;
en déduire la liste IVT des volumes exprimés en litres, toujours aux instants de ITemps, pour un volume initial nul.
A partir des listes venant d'être construites, on peut tracer l'évolution temporelle du débit et du volume, donnée Figure 3.

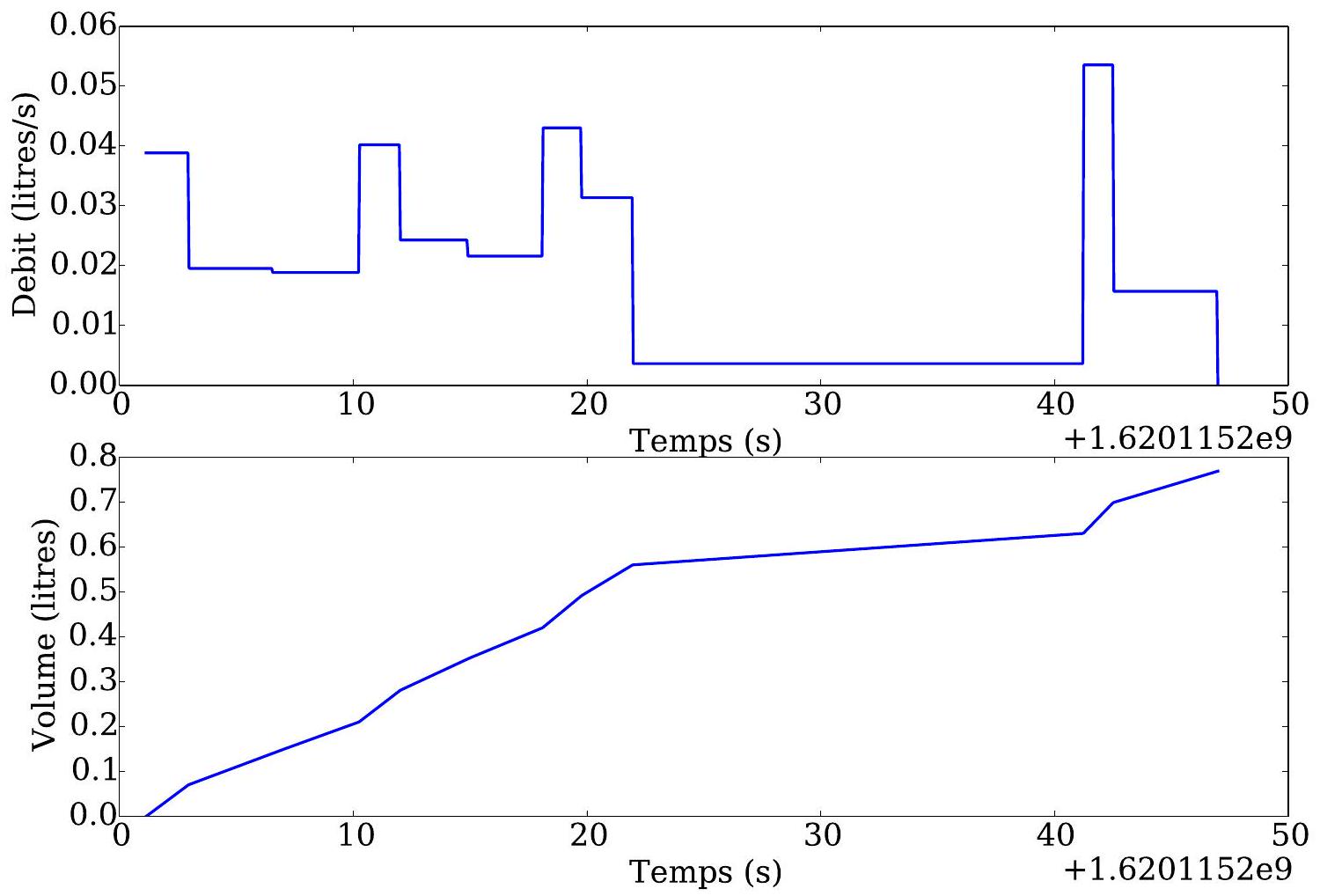

Figure 3 - Évolution temporelle du débit et du volume consommé
Une limitation de cet algorithme est qu'il ne permet pas, en l'état, de détecter l'absence de consommation d'eau pendant un laps de temps donné. En effet, un tel cas de figure se manifeste par la présence de deux impulsions très espacées, et l'algorithme estime alors, de façon logique, un débit volumique constant et très faible entre ces deux impulsions. On se propose donc de modifier le mode d'évaluation des débits pour permettre la détection des périodes sans consommation, selon le principe schématisé Figure 4.

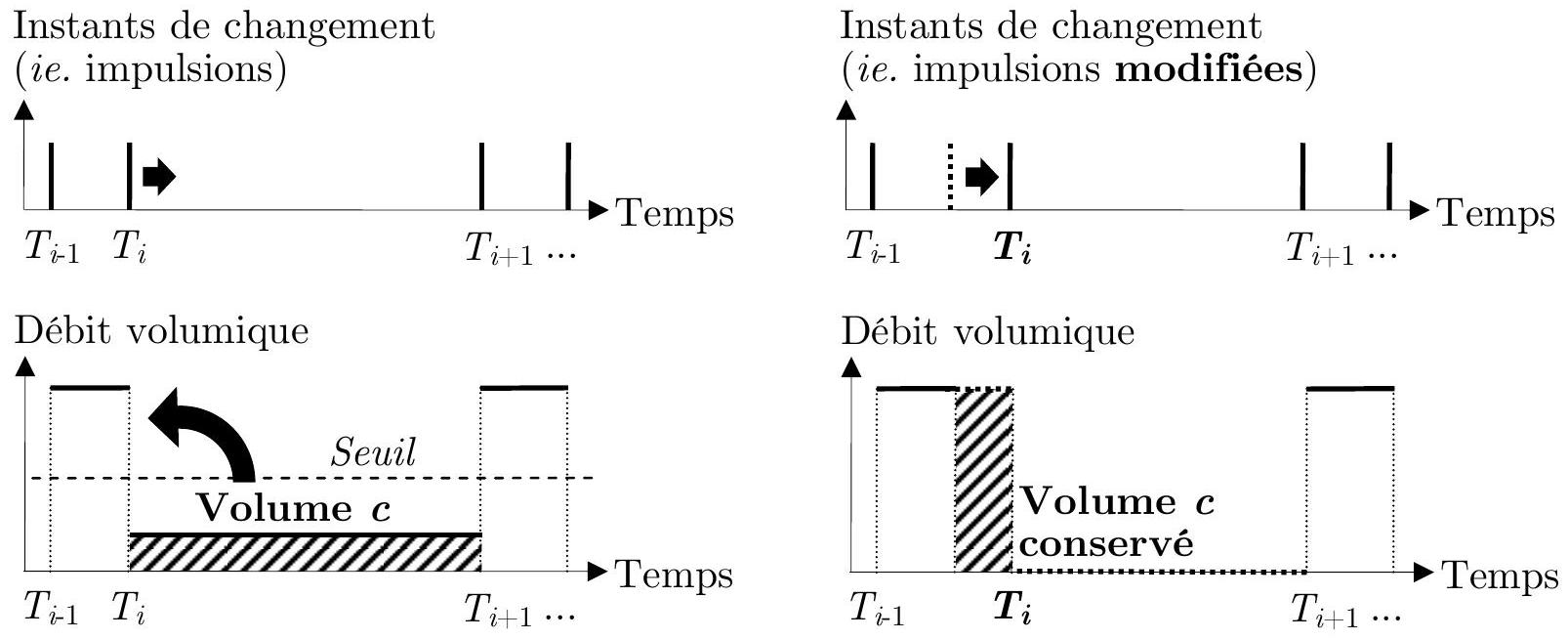

Figure 4 - Principe de la détection des périodes sans consommation
Pour cela, on se donne un seuil, ou débit minimal admissible; le débit q_i calculé par l'équation (2) ne sera retenu que s'il est supérieur à ce seuil. Si le débit q_i est inférieur au seuil, on le met à zéro, et on retarde l'instant T_i de l'impulsion précédente de sorte à conserver le volume total consommé. On remarquera que le volume consommé entre deux impulsions est toujours égal à c.
Enfin, on n'effectuera ce processus que sur un échantillon à la fois : si plusieurs débits vérifiant le critère précédent se suivent, on ne décalera que la première impulsion intervenant dans le calcul de ces débits, sans modifier les suivantes. Un tel cas de figure signifie en effet qu'il existe soit un faible débit continu, soit une consommation intermittente de faibles volumes; il n'est pas possible de distinguer ces deux cas en l'état, mais il n'est pas non plus souhaitable de les négliger.
La fonction ne devra pas modifier la liste des impulsions. On rappelle que lorsque l'argument d'une fonction est une liste, alors la fonction peut modifier son argument. Pour éviter cela, il est possible de copier une liste avec une instruction du type Lcopie = L[ : ].
34. Écrire une fonction debits2(Limp, c, seuil) prenant pour arguments la liste Limp des instants des impulsions et deux flottants c et seuil, qui renvoie un tuple contenant :
la liste des instants des impulsions modifiés comme indiqué ci-dessus (l'argument Limp ne doit pas être modifié),
et la liste des débits calculés comme indiqué ci-dessus.
Comme indiqué précédemment, on ne modifiera pas plus d'une impulsion d'affilée (mais on pourra modifier plusieurs impulsions dans la liste).
Pour l'exemple précédent, le résultat obtenu est donné Figure 5.

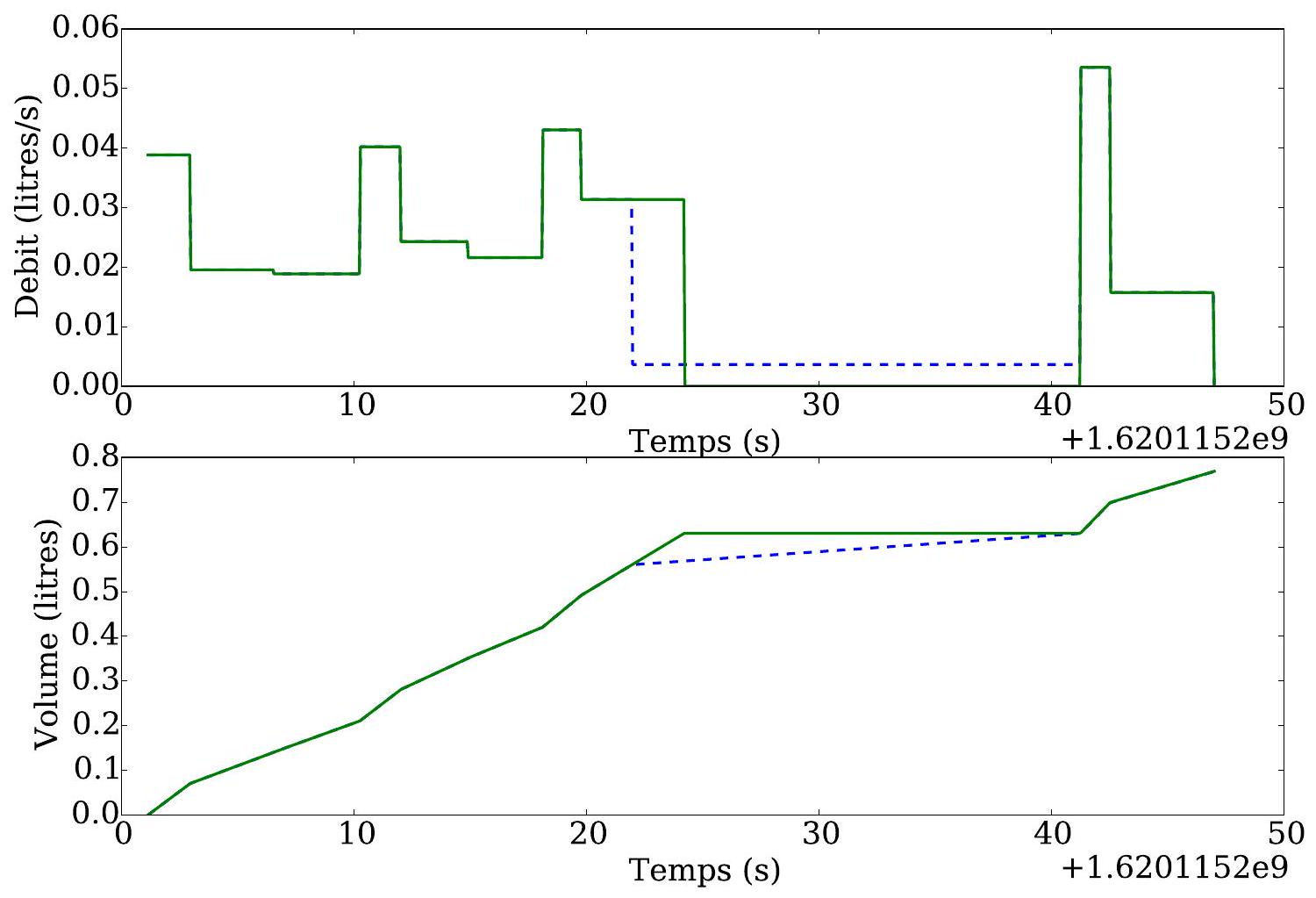

Figure 5 - Évolution temporelle avec prise en compte des périodes sans consommation
D. TRANSMISSION DES DONNÉES ET CONSULTATION A DISTANCE (30%)
Les données sur la consommation élaborées dans la partie précédente font ensuite l'objet d'un chiffrement, puis sont transmises à un serveur dans le but de permettre un suivi à distance de la consommation. Ces opérations sont l'objet de cette partie.
D.1. CHIFFREMENT ET DÉCHIFFREMENT DES DONNEES
Les données sur la consommation d'eau ayant un caractère confidentiel, elles font l'objet d'un chiffrement avant d'être transmises au serveur distant. L'algorithme utilisé est le chiffrement XOR, ou "OU exclusif".
On rappelle que le OU exclusif, noté ⊕ et représenté par l'instruction ~ en Python, est un opérateur logique binaire qui renvoie 1 (ou Vrai) si les deux opérandes sont différents, 0 (ou Faux) s'ils sont identiques. Ainsi, 0^∧0 et 1^∧1 renvoient tous deux 0 , tandis que 1^∧0 et 0^∧1 renvoient tous deux 1 .
L'opérateur ^ permet d'appliquer un OU exclusif bit à bit entre deux entiers : le OU exclusif est alors appliqué sur les écritures binaires respectives des deux entiers, entre chaque paire de bits de même rang. Considérons par exemple l'instruction 6~3. Si l'on écrit les bits de poids fort en premier (le résultat ne dépend pas de la convention choisie) :
6 a pour écriture binaire (110)_2;
3 a pour écriture binaire (011)_2;
le OU exclusif bit à bit donne alors 1^∧0 (poids fort) puis 1^∧1 puis 0^∧1 (poids faible), soit (101)_2, soit 5.
Déterminer le résultat renvoyé par l'instruction 13^∧7.
On considère dans cette partie que les données à transmettre consistent en une liste d'entiers, et on se donne un autre entier nommé clé. Le cryptage XOR consiste à appliquer un OU exclusif bit à bit entre les données à transmettre et la clé.
La façon la plus simple de procéder consiste à appliquer un OU exclusif bit à bit entre chacun des entiers à transmettre et la clé.
36. Écrire une fonction code1 (L, cle) prenant pour arguments une liste L d'entiers et un entier cle, et renvoyant la liste des éléments de L chiffrés à l'aide de cle.
37. Justifier que, si a et b sont deux bits valant 0 ou 1, (a ⊕ b) ⊕ b = a (on utilisera par exemple une table de vérité). Indiquer alors comment décoder une liste codée par l'instruction Lc = code1 (L,cle) et préciser pourquoi cet algorithme de chiffrement est dit symétrique.
En pratique, la fonction code1 n'est pas un moyen de chiffrement sûr car tous les éléments de la liste sont cryptés de la même façon. S'il existe une ressemblance entre ces éléments (par exemple s'ils sont proches les uns des autres) et si l'on dispose d'informations sur les données, il est
possible d'identifier la clé puis d'en déduire la totalité du message. Pour y remédier, on se propose d'appliquer le chiffrement non pas à chaque élément de la liste (ce que l'on appelle le chiffrement par blocs) mais à la totalité des données mises bout à bout, en répétant pour cela la clé autant de fois que nécessaire (ce que l'on appelle le chiffrement par flux).
Considérons par exemple la suite d'entiers positifs ( 12, 3, 5, 8 ) codés sur 4 bits, avec la clé 2 codée sur 3 bits. Écrivons ces entiers en binaire les uns à la suite des autres, puis la clé (010) répétée tout au long du message (la dernière répétition est ici partielle), et enfin le résultat du OU exclusif bit à bit :
1100
0011
0101
1000
0100
1001
0010
0100
1000
1010
0111
1100
Enfin, on interprète le résultat binaire final comme une suite d'entiers codés sur 4 bits (comme la liste de départ). On obtient donc ( 8, 10, 7, 12 ).
Dans l'exemple ci-dessus, la clé étant écrite sur 3 bits et les données sur 4 bits, chaque entier est codé de façon différente. Ce principe permet d'obtenir un chiffrage relativement sûr si les nombres de bits utilisés sont premiers entre eux et suffisamment élevés.
On souhaite programmer cet algorithme pour transmettre des entiers positifs codés sur 64 bits. Les représentations binaires seront codées sous la forme de chaînes de caractères contenant des 0 et des 1 . On rappelle que :
la fonction bin permet de convertir un entier en binaire : bin(10) renvoie '0b1010', le préfixe '0b' indiquant une écriture binaire. On remarquera que l'écriture utilise le nombre minimal possible de bits, de sorte que le bit de poids fort est toujours 1;
la fonction int permet de convertir une représentation binaire en entier, si l'on indique la base de numération (ici 2) en second argument : int('0b1010',2) et int('1010',2) renvoient tous deux 10.
On suppose que tous les entiers dont il est question dans cette partie sont positifs et représentables sur 64 bits.
38. Écrire une fonction bin64(n) prenant pour argument un entier positif n, et retournant une chaîne de caractères contenant son écriture binaire sur 64 bits (c'est-à-dire complétée par autant de zéros que nécessaire), sans le préfixe ' 0 b'. On utilisera la fonction bin.
39. Écrire une fonction bits(L) prenant pour argument une liste L d'entiers positifs, et retournant une chaîne de caractères constituée des écritures binaires des éléments de L sur 64 bits, concaténées les unes aux autres. On utilisera la fonction bin64.
40. Écrire une fonction entiers(flux) prenant pour argument une chaîne flux au format précédent (constituée des caractères ' 0 ' et ' 1 ' et de longueur multiple de 64), et renvoyant la liste des entiers dont les codages respectifs sur 64 bits se trouvent bout à bout dans la chaîne flux. On utilisera la fonction int.
41. Si l'on appelle l la longueur de la clé, quelle est la position du bit de la clé (entre 0 et l − 1 ) correspondant au bit de rang i (compté à partir de zéro) de la liste à chiffrer? On donnera la réponse sous la forme d'une opération arithmétique simple.
Pour que l'algorithme précédent réalise un chiffrement sûr, on souhaite que le nombre de bits sur lequel est écrit la clé soit premier avec 64, c'est-à-dire impair.
42. Écrire une fonction code2(L, cle) prenant pour arguments une liste L d'entiers et un entier cle, et renvoyant une liste contenant le résultat du chiffrement par flux de L à l'aide de cle selon l'algorithme décrit ci-dessus. L'entier cle sera écrit en binaire sur un nombre de bits impair (on ajoutera donc un 0 en tête de son écriture binaire si cela est nécessaire). On utilisera entre autres les fonctions bits et entiers.
Une limitation importante du chiffrement par OU exclusif est que si l'on dispose d'un message et de sa version chiffrée, alors il est très facile de retrouver la clé de chiffrement. Pour cette raison, sur les applications présentant un risque particulier (ce qui n'est pas le cas ici), la clé de chiffrement est à usage unique (l'algorithme est alors dit à masque jetable).
43. À partir des résultats précédents et en vous aidant notamment de la réponse à la question 37, expliquer simplement comment il est possible de reconstruire la clé si l'on dispose d'un message et de son chiffrement par la fonction code1. Faire de même pour la fonction code2.
D.2. CONSULTATION DES DONNÉES
Un particulier souhaite suivre précisément sa consommation d'eau et enregistre à cet effet chaque jour la quantité consommée. Les données ainsi recueillies sont enregistrées dans une base de données. On donne ci-dessous un extrait de la table eau utilisée.
Table eau (extrait)
id
date
conso
...
⋯
...
36
2017-11-11
497
37
2017-11-12
156
38
2017-11-13
392
39
2017-11-14
274
40
2017-11-15
343
41
2017-11-16
296
42
2017-11-17
153
...
…
⋯
Cette table contient :
un identifiant associé à chaque mesure, de type entier,
la date, au format aaaa-mm-jj, de type chaine de caractères,
la consommation (en litres), de type flottant.
Écrire en SQL les requêtes permettant d'obtenir :
la consommation le 17 novembre 2017,
les dates des consommations supérieures à 500 litres.
L'opérateur LIKE permet de faire des comparaisons partielles entre chaînes de caractères, et en particulier de remplacer une partie d'une chaîne par un %, la comparaison étant vraie quel que soit la partie de chaîne comparée avec le % (par exemple 'informatique' LIKE 'info %' est vrai). Écrire les requêtes permettant d'obtenir :
les consommations de tous les jours du mois de novembre 2017,
les consommations totale et moyenne du mois de novembre 2017.
On envisage maintenant de gérer les consommations de tout un ensemble d'habitations (par exemple, la mairie enregistre les informations de chaque logement de la commune). Expliquer comment organiser les données en utilisant, en plus de la table eau, une table habitations dont on précisera les attributs les plus importants. Quel attribut faudra-t-il ajouter à la table eau? Expliquer soigneusement quelle sera la condition de jointure utilisée pour faire des requêtes sur ces deux tables.
Fin de l'épreuve
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet de physique-modélisation PT 2022 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet de physique-modélisation PT 2022 ?
+
Le sujet porte sur un montage électronique à amplificateur opérationnel pour compter des impulsions, puis sur l'exploitation informatique des mesures : incertitudes, algorithmique et requêtes SQL sur une base de données.
Quelles erreurs le jury a-t-il le plus relevées sur ce sujet de physique-modélisation PT 2022 ?
+
Le jury relève une confusion entre saturation en tension et en courant, une application de formules sans réflexion préalable, l'oubli de l'opérateur modulo en programmation et des erreurs de syntaxe sur les chaînes de caractères.
Quelle partie du sujet PT modélisation 2022 est la mieux réussie ?
+
La partie informatique a été globalement mieux réussie que la partie physique, où le jury signale d'importantes lacunes dans l'analyse des phénomènes mis en jeu dans le circuit électrique.
Le sujet PT modélisation 2022 comporte-t-il des questions de base de données ?
+
Oui, la fin du sujet porte sur des requêtes SQL, notamment avec les opérateurs LIKE, SUM, AVG et des jointures, pour exploiter une base de données de mesures de consommation.
Pas de description pour le moment
Commentaires• Banque PT Modélisation PT 2022
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
.jpg)
.jpg)
.jpg)
