Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

Epreuve de Physique C - Chimie

Durée 2 h
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.

L'usage de calculatrices est autorisé.

A RENDRE AVEC LA COPIE : 1 DOCUMENT RÉPONSE

AVERTISSEMENT

La présentation, la lisibilité, l'orthographe, la qualité de la rédaction, la clarté et la précision des raisonnements entreront pour une part importante dans l'appréciation des copies. En particulier, les résultats non encadrés et non justifiés ne seront pas pris en compte.

Chimie de quelques composés du soufre

Le soufre est un élément engagé dans de multiples minerais métalliques (blende, pyrite...). Le traitement de ces minerais produit donc, entre autres composés secondaires, l'une ou l'autre des structures moléculaires existantes contenant l'élément soufre. On récupère ce produit secondaire qu'on introduit dans la chaîne du soufre.
Par ailleurs, le soufre est présent dans les gisements méthaniers, dans les gisements pétroliers, sous forme de sulfure d'hydrogène

(H_2 S)

gazeux, en quantité non négligeable. Cet élément est récupéré, puis isolé sous forme de soufre solide, et oxydé d'abord en

SO_2

gazeux, puis en

SO_3

. Enfin,

SO_3

est dissout dans des solutions concentrées d'acide sulfurique.
Ce problème a pour objectif de souligner plusieurs aspects de la chimie du soufre et de ses dérivés.

I. Premier exemple de chaîne de transformation : le minerai de zinc

I.1. Cristallographie de la Blende, minerai de ZnS

Le sulfure de zinc cristallise, dans la blende, selon un système cubique à faces centrées d'ions

S^(2 -)

, dans lequel les ions zinc

Zn^(2 +)

occupent la moitié des sites tétraédriques.
I.1.1. Dessiner la maille correspondante. Indiquer le nombre d'ions de chaque espèce par maille.
I.1.2. Déterminer l'indice de coordination (coordinence, ou nombre des plus proches voisins de signe contraire) de chaque ion, ainsi que la distance correspondante
I.1.3. Le paramètre de maille vaut :

a = 541pm

. Déterminer la masse volumique de ZnS , en

kg.m^(- 3)

.
I.1.4. Montrer que le rapport des rayons ioniques vérifie l'inégalité

R^+/R^- > (\sqrt3)/(\sqrt2) - 1

. On pourra étudier les contacts éventuels entre ions. Conclusion?
L1.5. Calculer la taille des sites tétraédriques de ce système. Quelle conclusion peut-on en tirer ?
Masses molaires :

M(S) = 32, 1 g \cdot mol^(- 1); M(Zn) = 65, 4 g \cdot mol^(- 1) \cdot R(S^(2 -)) = 184pm; R(Zn^(2 +)) = 74, 0pm

. Nombre d'Avogadro :

6, 02 \cdot 10^(23) mol^(- 1)

I.2. Transformation du minerai

I.2.1. Grillage de ZnS

Le sulfure de zinc constitue le premier maillon de la chaîne de production du zinc métallique. La première étape de l'obtention du zinc consiste à griller ZnS dans le dioxygène.
I.2.1.1. Sachant qu'il se forme de l'oxyde de zinc(II) (appelé calcine) et du dioxyde de soufre gazeux, écrire l'équation de la réaction, pour une mole de ZnS .
I.2.1.2. Calculer l'enthalpie standard de la réaction ci-dessus à

T = 298 K

. La réaction est-elle exothermique ou endothermique?
I.2.1.3. A P constante, cette transformation est-elle favorisée à température faible ou élevée ? Justifier votre réponse.

Données thermodynamiques (298 K) :

Composé	$SO_(2(g))$	$O_(2(g))$	$ZnO_((s))$	$ZnS_((s))$
$ΔfH^0(kJ \cdot mol^(- 1))$	-297	0	-348	-206

I.2.2 Lixiviation de l'oxyde de zinc

La lixiviation consiste ici à attaquer le minerai par une solution aqueuse acide ou alcaline L'oxyde de zinc préparé précédemment est impur. Il contient de nombreuses impuretés métalliques, dont

FeO, Fe_2 O_3, CuO, MnO_2, NiO, PbO_2

. Aussi soumet-on le mélange obtenu à deux lixiviations successives, la première étant acide

(pH = 3)

, la seconde, «presque neutre»

(pH = 6)

. On utilise des solutions aqueuses d'acide sulfurique plus ou moins concentrées.
I.2.2.1. A l'aide des diagrammes

E = f(pH)

fournis, (ce sont des diagrammes qualitatifs, car les concentrations ont été fixées arbitrairement), montrer que la première lixiviation permet d'éliminer le fer (III) présent, en l'engageant dans un précipité dont on précisera la nature.

On réalise alors la seconde lixiviation. Le pH du milieu est modifié par ajout de calcine préparée antérieurement. C'est un oxyde "basique".
I.2.2.2. Indiquer pourquoi l'ajout de calcine modifie le pH du milieu : écrire l'équation de sa réaction avec l'eau.
I.2.2.3. Pourquoi n'ajoute-t-on pas une base plus commune, comme la soude, directement dans le milieu?
I.2.2.4. On introduit également, à ce niveau de la transformation, du dioxygène dans le milieu réactionnel.
Après avoir complété le diagramme

E = f(pH)

fourni par le tracé des frontières des couples de l'eau, montrer l'intérêt de ces deux opérations. Préciser la nature du précipité dans lequel est engagé le fer, à l'issue de cette modification des conditions réactionnelles. Que deviennent le cuivre et le manganèse?

Données thermodynamiques utilisées pour le tracé et l'étude du diagramme

E = f(pH)

pK_3(PbSO_4) = 7, 8; pK_5(Fe(OH)_3) = 38; pK_5(Fe(OH)_2) = 15; pK_5(Cu(OH)_2) = 19; pK_5(Mn(OH)_2) =

12,8;

p(O_2) = 1, 0

bar et

p(H_2) = 1, 0

bar ;

e^\circ = (RT)/FLn(10) = 0, 06

25^\circC; E^\circ(O_2/H_2 O) = 1, 23 V

.
Finalement, on obtient une solution aqueuse acide de sulfate de zinc, impure, car elle contient différents cations métalliques qui n'ont pu être éliminés par les opérations précédentes.

I.2.3. Cémentation de la solution sulfurique

La cémentation consiste à ajouter une fine poudre de zinc à la solution précédente.
Montrez qu'à l'issue de cette opération on obtient une solution aqueuse débarrassée de la plupart des cations autres que

Zn^(2 +)

Données thermodynamiques

E^\circ(Cu^(2 +)/Cu) = 0, 34 V; E^\circ(Zn^(2 +)/Zn) = - 0, 76 V; E^\circ(Mn^(2 +)/Mn) = - 1, 18 V; E^\circ(Ni^(2 +)/Ni) = - 0, 25 V

.
Afin d'obtenir le zinc, cette solution doit être électrolysée : c'est une étude qui dépasse le cadre strictement thermodynamique développé ici.

II. Second exemple de chaîne de transformation : le soufre

II.1. Oxydation du sulfure d'hydrogène

Données numériques

Fonction amine :

pK_a(RNH_3^+/RNH_2) \approx 9

; Fonction alcool :

pK_a(ROH/RO^-) \approx 16; pK_(al)(H_2 S/HS^-) =

0; pK_(a2)(HS^-/S^(2 -)) = 14, 0; Δ_r H^\circ(1) < 0

Le dioxyde de soufre est obtenu, de manière principale, par désulfuration du gaz naturel (méthane), du pétrole et du charbon.
On fait passer un courant de méthane impur, contenant

H_2 S

, dans une solution aqueuse d'éthanolamine

(HO - (CH_2)_2 - NH_2)

.
II.1.1. Expliquer pourquoi cette solution permet de récupérer la très grande majorité de

H_2 S

présent dans le gaz initial.
I.1.2. Ecrire l'équation de la réaction

I

(équilibrée) qui a lieu entre

H_2 S

et l'éthanolamine. Donner une valeur approchée de la constante de cette réaction.
II.1.3. Cette première dissolution a lieu, dans l'industrie, à

T = 298 K

P = 75

bar. Justifier brièvement ces conditions réactionnelles.
II.1.4. Après avoir isolé la solution obtenue, on régénère

H_2 S

en imposant au milieu réactionnel les valeurs suivantes :

T = 413 K

P = P^\circ

.
Justifier brièvement ces conditions réactionnelles.

L'oxydation de

H_2 S

est réalisée au moyen de l'oxygène de l'air. Deux réactions peuvent être mises en œuvre, la principale étant la suivante :

H_2 S_((g)) + 3/2O_(2(g))⇄H_2 O_((g)) + SO_(2(g))Δ_r H^\circ_(298) = - 518, 8 kJ \cdot mol^(- 1)

On opère à la température de

1200^\circC

, dans des conditions telles que le taux de transformation de

H_2 S

vaut

1/3

.
On fait alors réagir le dioxyde de soufre formé sur

H_2 S

résiduel, à température plus faible (

113 < T < 300^\circC

) :

2H_2 S_((g)) + SO_(2(g))⇄2H_2 O_((g)) + 3 S_((ℓ))

Données thermodynamiques (298 K)

Composé	$SO_(2(g))$	$O_(2(g))$	$H_2 O_((g))$	$H_2 S_((g))$	$S_((s))$	$S_((ℓ))$
$ΔfH^\circ(kJ \cdot mol^(- 1))$	-297	0	-242	$- 20, 2$	0	1,7
$S^\circ(J \cdot K^(- 1) \cdot mol^(- 1))$	248,6	205	188,8	205,7	31,8	36,3

T_(fusion)(S) = 113^\circC; T_(ebullition)(S) = 445^\circC

. Constante des gaz parfaits

R = 8, 314 J^(- 1) K^(- 1) \cdot mol^(- 1)

II.1.5. Calculer la valeur de

Δ_r H^\circ_(298)

de la réaction (3). On indiquera, dans le domaine de température considéré, l'état standard de référence du soufre.
II.1.6. Cette dernière réaction est une réaction de rétro-dismutation : expliquer ce terme, en indiquant à quel élément il s'applique ici.
II.1.7. Après avoir rappelé l'approximation d'Ellingham, déterminer la température d'inversion

T_i

de cet équilibre. Dans quel domaine de température doit-on opérer pour rendre la réaction «totale» (

K_T^0 \geq 10^4

) ?
II.1.8. Le soufre obtenu est refroidi afin de l'obtenir sous forme solide : quel est l'intérêt de cette opération?

II.2. Oxydation du soufre en dioxyde de soufre

La réaction est la suivante :

S_((g)) + O_(2(g))⇄SO_(2(g))Δ_r H_(298)^\circ = - 575, 6 kJ \cdot mol^(- 1)

On réalise la transformation à

T = 1100^\circC

, et

P = P^\circ

. L'oxygène est introduit en excès, par rapport au soufre (

n_i(O_2) = 2n_i(S)

), et l'ensemble est dilué dans une quantité importante de diazote, car le dioxygène provient de l'air extérieur.
II.2.1. Quel intérêt y a-t-il à utiliser du dioxygène en excès ?
II.2.2. La présence de diazote en quantité importante est-elle favorable à la transformation envisagée, dans ces conditions ?

II.3. Oxydation de $SO_2$ en $SO_3$

Données thermodynamiques à

298K

(les capacités calorifiques sont indépendantes de la température) :

Composé	$SO_(2(g))$	$O_(2(g))$	$SO_(3(g))$	$N_(2(g))$
$ΔfH^\circ(kJ \cdot mol^(- 1))$	-297	0	-396	0
$C_(β, m)^ℓ(J \cdot K^(- 1) \cdot mol^(- 1))$	39,9	29,4	50,7	29,1

Il s'agit d'une étape importante de synthèse industrielle de l'acide sulfurique. On utilise, dans l'industrie, le dioxygène de l'air. Cette réaction (en phase gaz) se fait vers

T = 700 K

sous une pression de 1 bar.

2SO_2 + O_2⇄2SO_3

II.3.1. Calculer, à

T = 298 K

, l'enthalpie standard de réaction,

Δ_r H^\circ_((298))

.
II.3.2. Calculer, à

T = 700 K

, l'enthalpie standard de réaction,

Δ_t H^\circ_((700))

. Conclusion ?
II.3.3. On part de 10 moles de

SO_2, 10

moles de

O_2

, et 40 moles de

N_2

T = 700 K

, on obtient à l'équilibre 9,0 moles de

SO_3

. Donner l'avancement

ξ

de la réaction, et la composition du système à l'équilibre.
II.3.4. On suppose que la réaction se déroule dans un réacteur monobare adiabatique.

Expliquer comment calculer la température finale du système, $T_f$ .
Effectuer ce calcul.

III. L'élément soufre en solution aqueuse : le degré (-II)

L'élément soufre existe en solution aqueuse, notamment au degré d'oxydation (- II) : il est présent dans l'acide sulfhydrique, ou l'ion sulfure. Données :

pK_(a1)(H_2 S/HS^-) = 7, 0; pK_(a2)(HS^-/S^(2 -)) = 13, 0

;

E^\circ(H_2 S/S) = 0, 14 V

III.1. Relation entre structure moléculaire et propriétés physiques macroscopiques

III.1.1. Donner les représentations de Lewis des molécules d'eau et de sulfure d'hydrogène ; indiquer leur notation dans le système VSEPR ; en déduire leur géométrie.

Z(S) = 16

.
III.1.2. A l'aide vos connaissances de cours, justifier les températures de changement d'état observées (sous

P^\circ

).
III.1.3. Comparer la solubilité du gaz

H_2 S

dans l'eau à celle des composés indiqués dans le tableau cidessous
On rappelle que la solubilité d'un composé est le nombre de moles de ce composé que l'on peut dissoudre dans un litre d'eau.
Données : saturation de l'eau en

H_2 S : 2, 5

litres de gaz sulfhydrique par litre d'eau, dans les CNTP.

Molécules	$T_f(^\circC)$	$T_(eb)(^\circC)$	Solubilité $(mol.L^(- 1))$
$H_2 O$	0	100	--
$H_2 S$	-86	-61	$S$
$I_2$			$1, 3.10^(- 3)$
HCl			20
$NH_3$			50

III.2. Solubilité de $H_2 S$ en solution aqueuse

L'équilibre physico-chimique qui régit la solubilisation de

H_2 S

dans l'eau est le suivant :

H_2 S_((g)) = H_2 S_((aq))

III.2.1. A l'équilibre, il est décrit par la relation

[H_2 S] = k(H).P(H_2 S)

(dite loi de Henry), dont la valeur de la constante est :

k(H)_(298) = 1, 0.10^(- 1) mol.L^(- 1).bar^(- 1)

Retrouver la valeur de la solubilité $S$ de $H_2 S$ dans l'eau, à $P^\circ$ .
Comment la pression en $H_2 S$ influence-t-elle cet équilibre? Justifier votre réponse.
III.2.2. Déterminer le pH et la composition d'une solution aqueuse d'acide sulfhydrique à $1, 0.10^(- 1)$ mol. $L^(- 1)$ .
III.2.3. Pour une solution saturée en $H_2 S$ , sous $P^\circ$ , exprimer la concentration en ion sulfure dissous, en fonction de $[H^+], K_(a1), K_(a2)$ et $S$ ; en déduire l'expression de $log(S^(2 -))$ en fonction du pH .

III.3. Précipitation de sulfures métalliques

Les cations métalliques forment, avec les ions sulfure, des composés très peu solubles. Ce fait expérimental permet donc de détecter leur présence en solution. Ce test (dit «des sulfures») a été longuement utilisé en analyse minérale qualitative.
On considère une solution aqueuse contenant du cuivre, du fer et du nickel, sous forme d'ions

Cu^(2 +)_((aq))

Fe^(2 +)_((aq))

Ni^(2 +)_((aq).)

On fait barboter, dans la solution aqueuse contenant ces ions, un courant de sulfure d'hydrogène

H_2 S

, jusqu'à saturation de la solution.
On cherche à faire précipiter séparément les sulfures de fer, de nickel et de cuivre, sachant que les concentrations initiales des cations métalliques sont dans les rapports :

R_1 = [Cu^(2 +)]/[Fe^(2 +)] = 1

, et

R_2 = [Cu^(2 +)]/[Ni^(2 +)] = 10

[Cu^(2 +)] = 1, 0.10^(- 3)

mol.

L^(- 1)

. La précipitation est considérée comme totale si

99%

du cation est engagé dans le précipité.
III.3.1. Exprimer la constante de solubilité d'un sulfure métallique

MS, K_s

, en fonction des concentrations en ion sulfure et en cation :

[S^(2 -)]

[M^(2 +)]

.
En déduire l'expression du

pK_s

en fonction de

pH, log([M^(2 +)]), pK_(al), pK_(a2)

pS

.
III.3.2. Montrer qu'il est possible de faire précipiter (et de récupérer) séparément chacun des sulfures, en modifiant le pH des solutions. On calculera les bornes des intervalles de pH dans lesquels chacun des sulfures précipite. Indiquer, sur un axe, les valeurs de ces intervalles de pH .

Données thermodynamiques :

pK_s(NiS) = 24; pK_s(FeS) = 17; pK_s(CuS) = 35

.
III.3.3. Comment peut-on fixer le pH d'une solution aqueuse? Justifier votre réponse, en l'illustrant sur un exemple concret.

Annexe

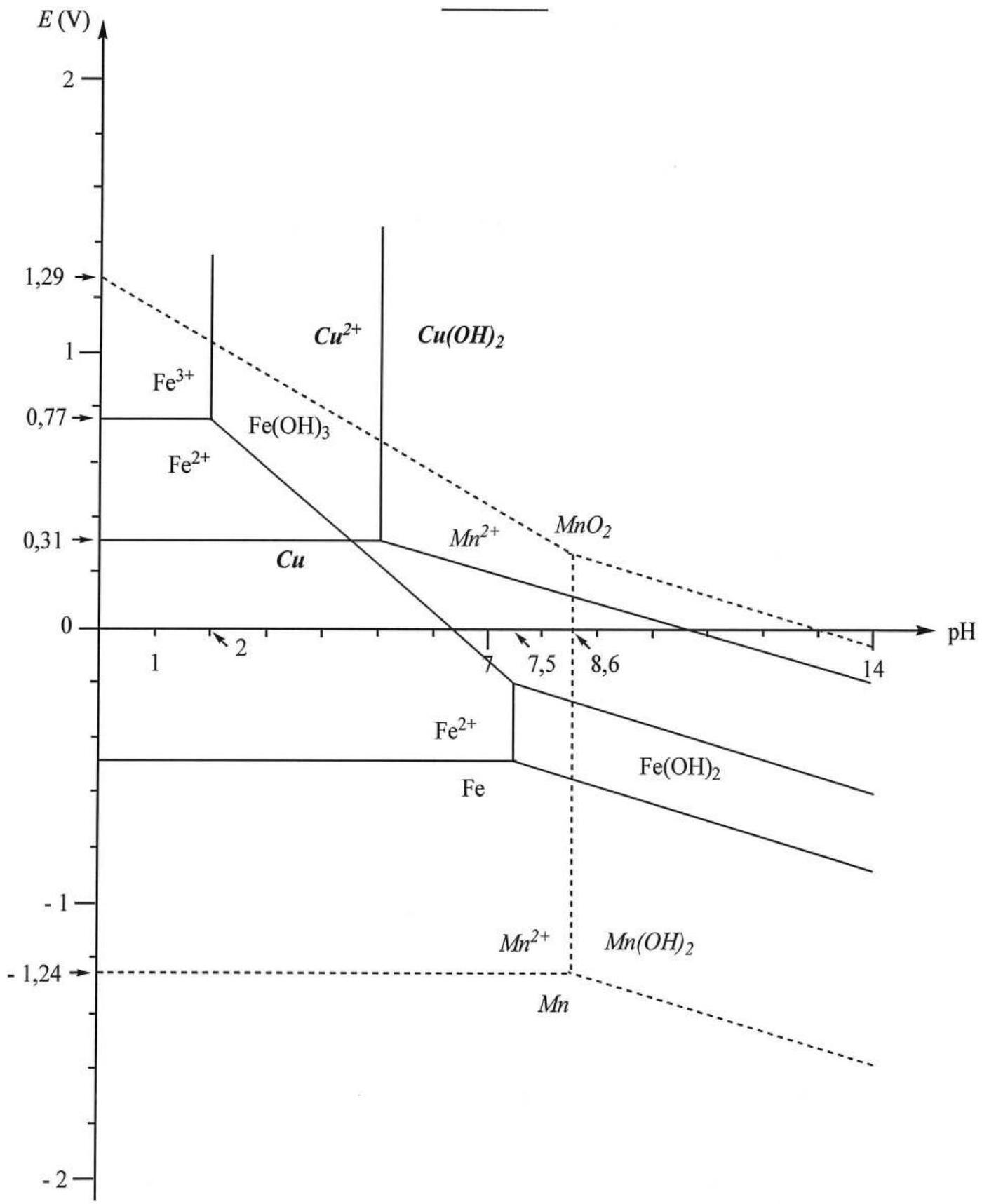

Diagramme

E = f(pH)

simplifié du fer, du cuivre et du manganèse

Fer et Manganèse :

C_0 = 1, 0.10^(- 2) mol L^(- 1)

.
Cuivre :

C_0 = 1, 0.10^(- 1) mol L^(- 1)

Epreuve de Physique C - Thermodynamique

Durée 2 h

Si , au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.

L'usage de calculatrices est autorisé.

A RENDRE AVEC LA COPIE : 1 DOCUMENT RÉPONSE

AVERTISSEMENT

On se propose d'étudier dans ce problème le fonctionnement d'une turbine à gaz (ou turbine à combustion). Elles fonctionnent habituellement selon un cycle ouvert selon le schéma de la Figure 1.

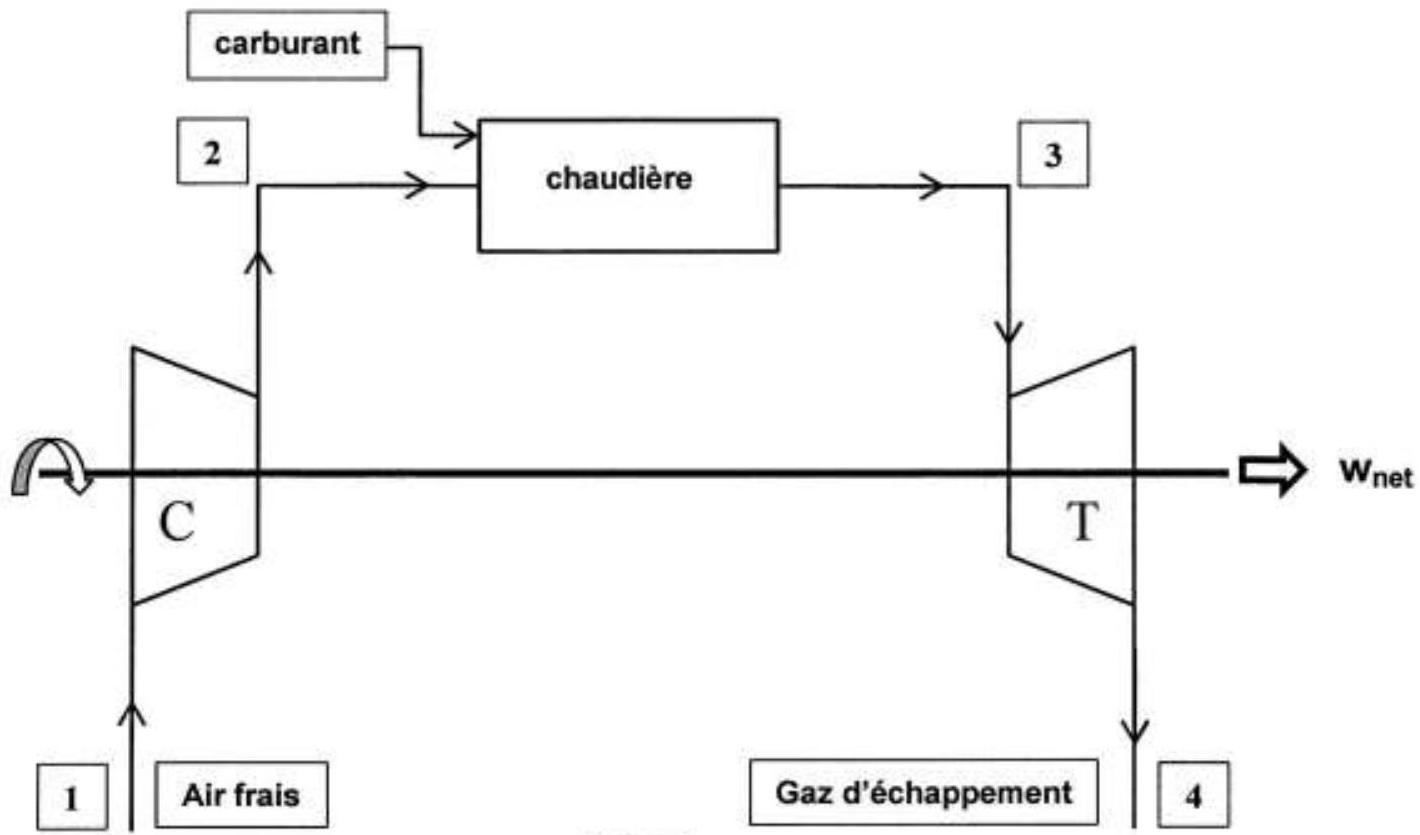

Figure 1

L'air frais pris à l'atmosphère est comprimé à haute pression dans le compresseur (C) puis il est admis dans la chambre de combustion (chaudière). Les gaz chauds résultants de la combustion se détendent alors dans la turbine (T) avant d'être évacués à l'atmosphère sous forme de gaz d'échappement.
Le compresseur et la turbine sont montés sur le même arbre permettant de récupérer un travail noté

w_(net)

, travail net récupéré pour l'admission d'un kg d'air frais par seconde.

I. PRELIMINAIRES

Considérons une machine thermodynamique ouverte telle que présentée sur la Figure 2. Le fluide s'écoule en régime permanent avec un débit massique noté D . Il entre dans la machine à une altitude

z_e

dans les conditions de pression et température (

P_e, T_e

) avec une vitesse d'écoulement

c_e

. Il sort de la machine à une altitude

z_s

avec une vitesse

c_s

dans les conditions de pression et température (

P_s, T_s

). Les canalisations d'entrée et de sortie de la machine sont calorifugées. Le fluide ne peut échanger de chaleur avec l'extérieur que lorsqu'il se trouve dans la machine.

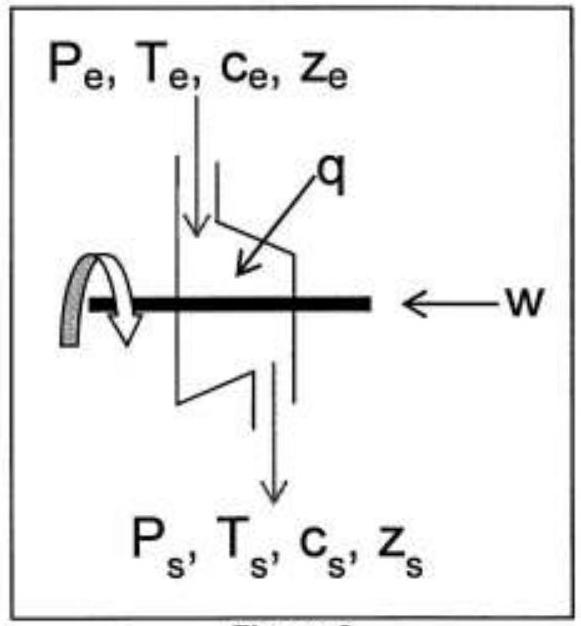

Figure 2

1- Montrer que le premier principe de la thermodynamique appliqué à un système que vous préciserez soigneusement, permet d'établir l'expression suivante :

[(h_s - h_e) + 1/2(c_s^2 - c_e^2) + g(z_s - z_e)] = q + w

avec :

h enthalpie massique du fluide
q transfert thermique massique reçu par le fluide de l'extérieur lorsqu'il est dans la machine
w travail massique indiqué reçu par le fluide de l'extérieur lorsqu'il traverse la machine.
w et q étant pris comme des grandeurs algébriques.
2- Par la suite on sera amené à étudier un écoulement d'air supposé gaz parfait, non pesant et de variation d'énergie cinétique négligeable. On notera alors $c_(pm)$ et $c_(vm)$ les capacités thermiques
massiques à pression et volume constants. Elles seront considérées indépendantes de la température et de rapport :

γ = (c_(pm))/(c_(vm))

En appliquant les hypothèses précédentes et à partir de l'expression démontrée dans la question 1, proposez une expression simplifiée faisant intervenir les températures d'entrée et de sortie du fluide.

3- On note R la constante molaire des gaz parfaits et M la masse molaire de l'air. Déterminer

c_(pm)

c_(vm)

en fonction de

R, M

γ

4- Pour l'air on prend

M = 29 g.mol^(- 1)

γ = 1, 4

R = 8, 31J.K^(- 1).mol^(- 1)

. Calculer

c_(pm)

c_(vm)

II. MODELISATION IDEALE DU CYCLE : CYCLE DE JOULE

Le cycle ouvert présenté en Figure 1, peut être modélisé comme un cycle fermé. Ce cycle est présenté sur la Figure 3.

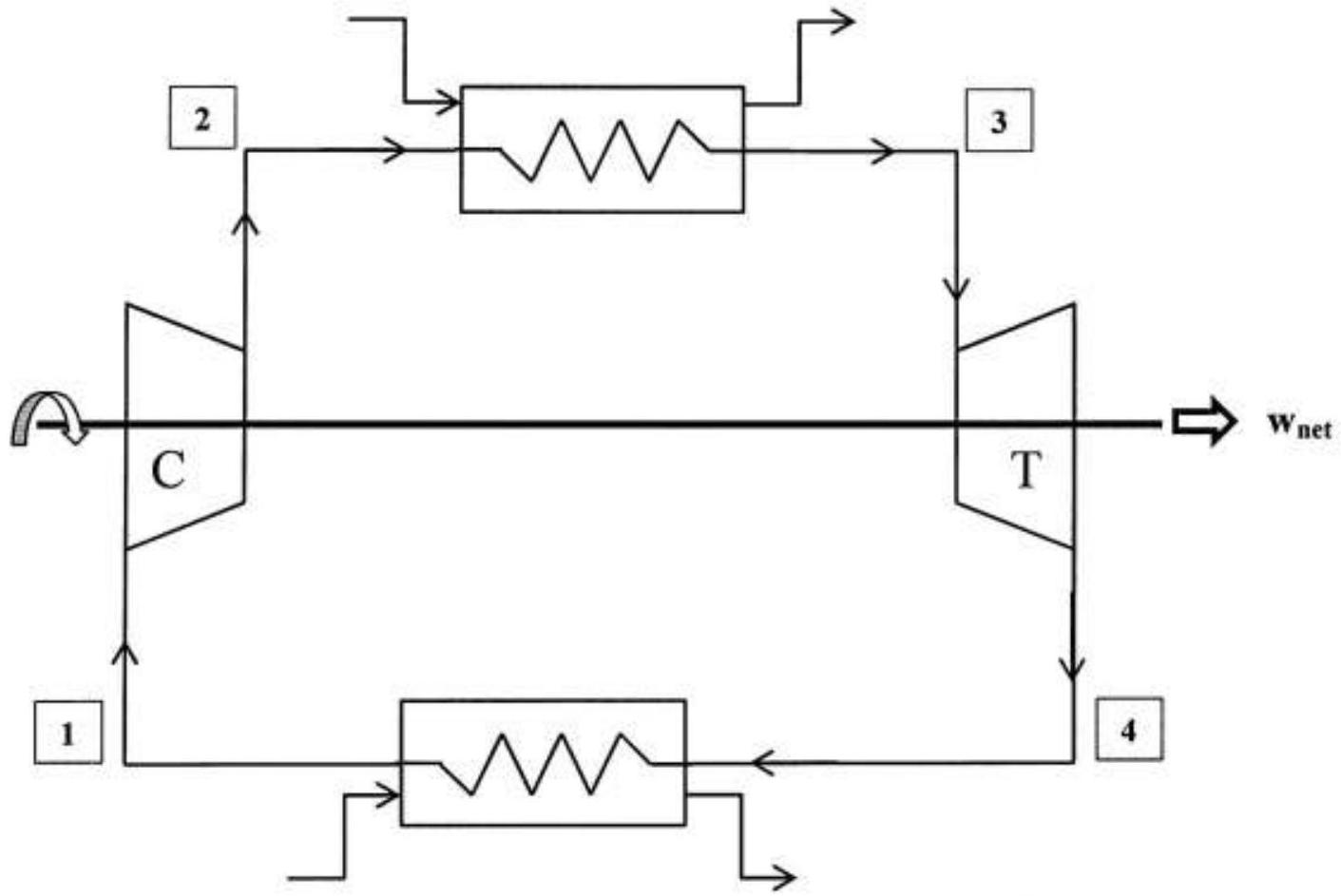

Figure 3

Les évolutions de compression et de détente restent inchangées. Le phénomène de combustion est remplacé par une évolution d'échange de chaleur à pression constante avec une source de chaleur externe. L'échappement des gaz brûlés et l'admission d'air frais est remplacé par une évolution d'échange de chaleur à pression constante avec le milieu extérieur.

L'air subi une succession de 4 évolutions réversibles au cours du cycle :

au point 1 l'air entre dans le compresseur pour y subir une compression isentropique jusqu'au point 2.
entre les points 2 et 3 l'air échange de la chaleur avec un fluide extérieur dans un échangeur de chaleur isobare modélisant la chaudière.
au point 3 l'air entre dans la turbine pour y subir une détente isentropique jusqu'au point 4.
entre les points 4 et 1 l'air échange de la chaleur avec l'atmosphère dans un échangeur de chaleur isobare. L'air du cycle est ainsi refroidi.

5- On note v le volume massique de l'air. Représenter dans le diagramme de Clapeyron (P,v) le cycle subi par l'air. On précisera les points

1, 2, 3

, et 4 , et le sens du parcours du cycle.

On donne le cycle dans le diagramme (

T, s

) où s est l'entropie massique de l'air en Figure 4.

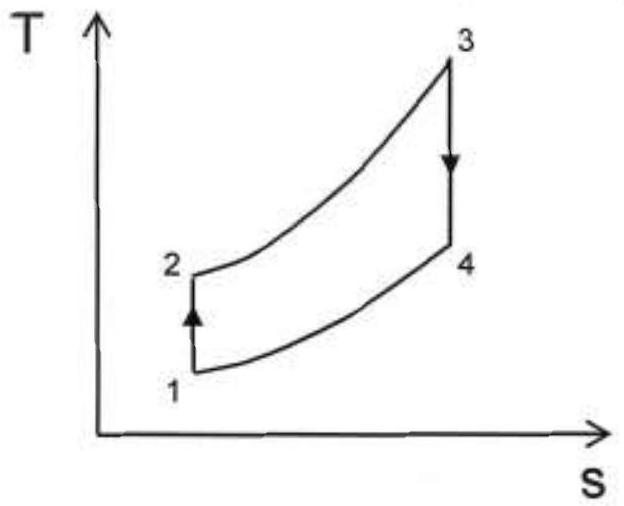

Figure 4

6- Exprimer l'entropie massique de l'air à la température

T

et à la pression

P

, notée

s(T, P)

, en fonction de l'entropie massique à la température

T_0

et la pression

P_0

notée

s(T_0, P_0) = s_0

T_0, P_0

.
7- En déduire qu'une évolution isobare se représente comme une exponentielle conformément au cycle tracé dans le diagramme (

T, s

) de la Figure 4.

Détermination des grandeurs énergétiques

Par la suite on notera toute grandeur relative au point i du cycle,

X_i

. Par exemple, la température du point 1 est notée

T_1

8- Déterminer les transferts thermiques subis par l'air dans les deux échangeurs de chaleur que l'on notera respectivement

q_(23)

q_(41)

en fonction des différentes températures des points

1, 2, 3

et 4 du cycle et des capacités thermiques de l'air.
9- Déterminer le travail massique, noté

w_(12)

, reçu par l'air en traversant le compresseur en fonction des différentes températures des points

1, 2, 3

et 4 du cycle et des capacités thermiques de l'air.
10-Déterminer le travail massique, noté

w_(34)

, reçu par l'air en traversant la turbine en fonction des différentes températures des points

1, 2, 3

et 4 du cycle et des capacités thermiques de l'air.

11-Exprimer

w_(net)

(défini en début d'énoncé) en fonction des travaux

w_(12)

w_(34)

.
12- En déduire une expression de

w_(net)

uniquement en fonction des différentes températures des points

1, 2, 3

et 4 du cycle et des capacités thermiques de l'air.

Expression du rendement et optimisation

13- Définir le rendement de l'installation.
14- Montrer que l'on peut le mettre sous la forme :

η = 1 - (T_1)/(T_2)

15- On introduit le taux de compression défini par :

τ = (P_2)/(P_1)

Montrer alors que l'on peut mettre le rendement sous la forme :

η = 1 - 1/z

avec

z

que vous exprimerez uniquement en fonction du taux de compression

τ

et du rapport des capacités thermiques à pression et volume constant

γ

16-D'après la question précédente, sur quelle grandeur peut-on influer pour augmenter le rendement ? Au cours d'une étude technico-commerciale du dispositif, quel autre élément faudra-t-il prendre en compte pour concevoir la turbine à gaz ?

Optimisation du travail récupéré sur l'arbre

On impose le fonctionnement de cette turbine à gaz à

T_1

fixé à 300 K (température de l'air pris à l'atmosphère),

T_3

fixé à 1000 K (grandeur limitée par la résistance des matériaux des aubes de la turbine).

T_2

T_4

, quant à elles, varient selon le rapport de compression choisi.
17-Dans le diagramme de Clapeyron, que représente l'aire du cycle subi par le fluide? On justifiera avec soin la réponse.
18-Par le même type de raisonnement, en déduire ce que représente l'aire du cycle subi par le fluide en diagramme (

T, s

). On justifiera avec soin la réponse.
19- Pourquoi alors obtient-on par simple lecture de l'aire du cycle subi par le fluide en diagramme (

T, s

), le travail net récupéré sur l'arbre

w_(net)

.
20-Les températures des points 1 et 3 du cycle étant fixées ainsi que la pression entre les points 4 et 1 du cycle, représenter le cycle de Joule (en diagramme (T,s)), dans les deux cas suivants :
a. Un rapport de compression tel que

T_2

se rapproche de la valeur de

T_3

.
b. Un rapport de compression tel que

T_2

se rapproche de la valeur de

T_1

21-En déduire que

w_(net)p

asse forcément par un maximum.
22- Exprimer le travail net

w_(net)

uniquement en fonction de

c_(pm), T_3, T_1

et z .
23-Déterminer par le calcul la valeur de

z

rendant

w_(net)

maximal uniquement en fonction de

T_1

T_3

(

T_1

T_3

étant fixés).
24-En déduire la valeur maximale que

w_(net)

peut atteindre. On exprimera

w_(net)

uniquement en fonction de

C_(pm), T_1

T_3

.
25- Calculer numériquement

w_(net), T_2, T_4

et le rendement dans ce cas de figure.

III. MISE EN PLACE D'UNE COMPRESSION ETAGEE

La compression des gaz est une opération délicate et surtout très coûteuse. Pour répondre à ce problème, on est amené à procéder à une compression étagée comme proposé sur la partie droite de la Figure 5.

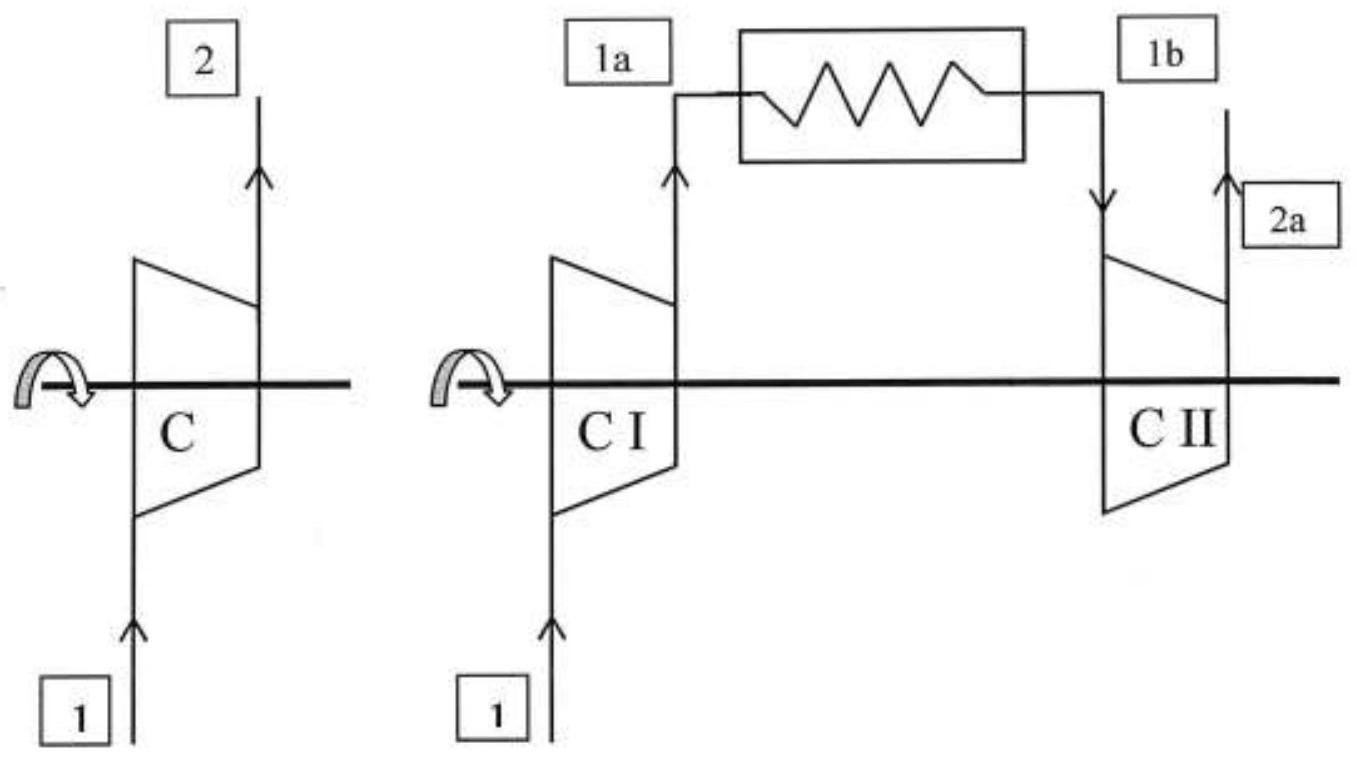

Figure 5 : Compression à un étage (à gauche) à deux étages (à droite)

Au point 1 , l'air est sous la pression

P_1

et la température

T_1

.
Compression à un étage :

Evolution $1 \to 2 :$ compression isentropique de $P_1$ à $P_2$ .

Compression à deux étages :

Evolution $1 \to 1a :$ compression isentropique de $P_1$ à $P_x$ .
Evolution 1a $\to 1 b :$ refroidissement isobare jusqu'à la température $T_1$
Evolution 1b $\to 2a$ : compression isentropique de $P_x$ à $P_2$ .

26-On donne en Figure 6, le tracé à partir d'un point 1 du diagramme de Clapeyron, deux évolutions : l'une isotherme, l'autre isentropique. Reprenez sur votre copie ce diagramme en identifiant le tracé de l'évolution isentropique et de l'évolution isotherme. On justifiera la réponse en démontrant une relation entre la pente d'une isotherme et la pente d'une isentropique.

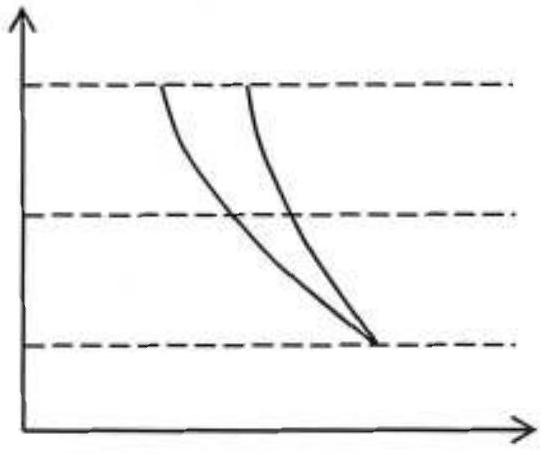

Figure 6

27- Toujours à partir de la Figure 6, tracer un nouveau diagramme de Clapeyron en y faisant figurer la courbe représentative de l'évolution de

1 \to 2

relative à la configuration compression à un étage. Sur le même graphe représenter les trois évolutions

1 \to 1a, 1a \to 1 b

1 b \to 2a

relatives à la configuration compression à deux étages.
28-En déduire par un raisonnement graphique, l'intérêt d'une compression à deux étages par rapport à la compression à un étage.
29-Dans un diagramme entropique (

T, s

), représenter les trois isobares

P_1, P_x, P_2

. Faire figurer également l'isotherme

T_1

. Et enfin faire apparaître les trois évolutions

1 \to 1a, 1a \to 1 b

1 b \to 2a

On pourrait alors montrer que, pour obtenir un travail minimal de compression, il faut choisir un rapport de pression entre chaque étage identique. A savoir ici:

(P_2)/(P_x) = (P_x)/(P_1)

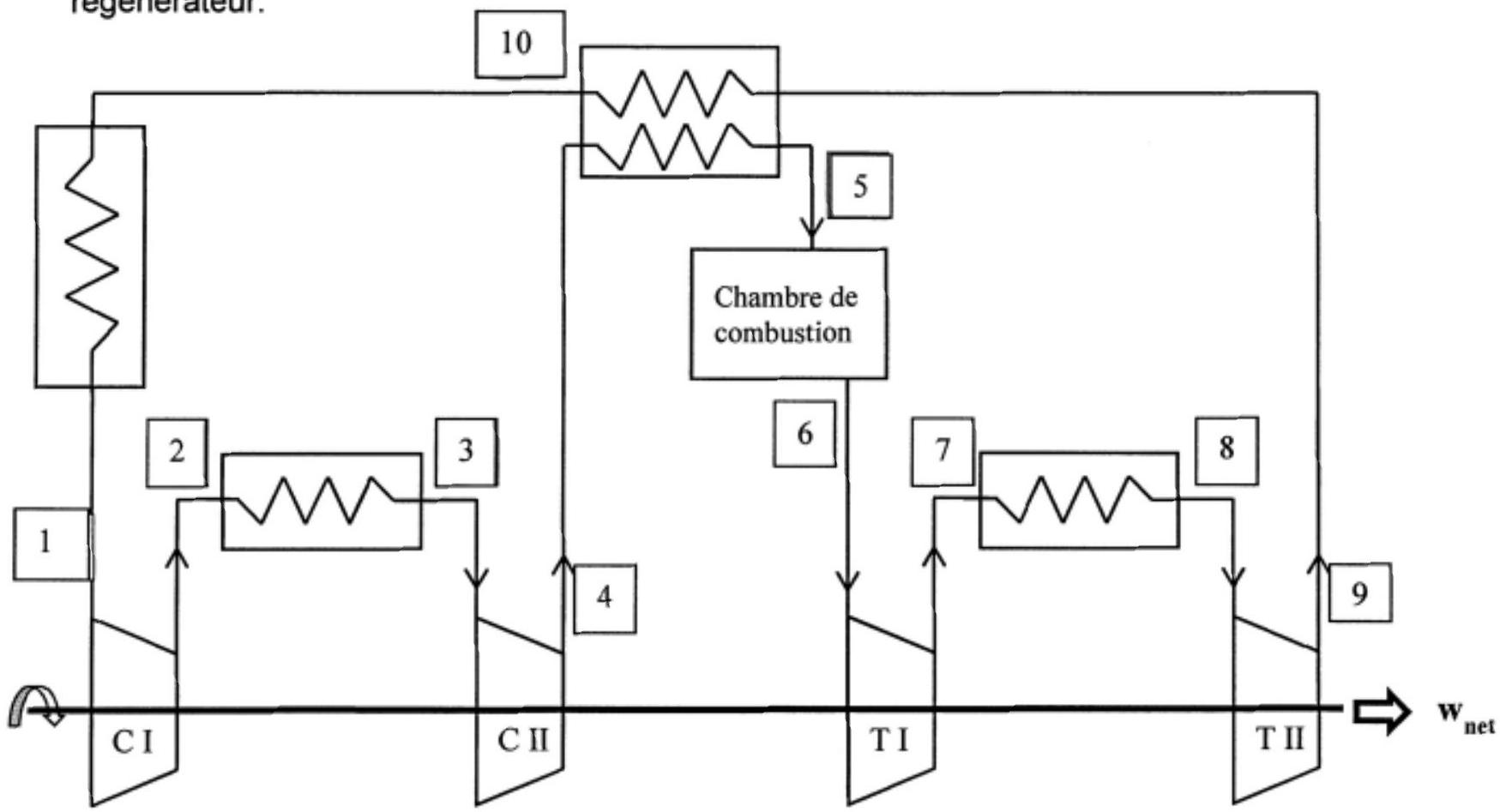

IV. TURBINE A GAZ AVEC COMPRESSEUR ET TURBINE A DEUX ETAGES ET REGENERATEUR

Ce que l'on vient de montrer lors de la partie III, avec le compresseur est valable aussi pour la turbine. La Figure 7 représente le schéma de fonctionnement d'une turbine à gaz comprenant un compresseur à deux étages, une chambre de combustion, une turbine à deux étages puis un

Figure 7

Les évolutions subies par l'air sont les suivantes:

1 \to 2

Compression isentropique de

P_1

P_x

2 \to 3

Refroidissement isobare.

3 \to 4

Compression isentropique de

P_x

P_2

4 \to 5

L'air passe dans le régénérateur où il est mis en contact avec l'air chaud récupéré en sortie de la turbine à deux étages (point 9 ). Ce régénérateur permet un préchauffage de l'air avant la combustion. L'air y reçoit un transfert thermique

q_(45)

de manière isobare.

5 \to 6

Passage de l'air dans la chambre de combustion où il reçoit de l'extérieur de manière isobare un transfert thermique

q_(56)

6 \to 7

Détente isentropique de

P_2

P_x

7 \to 8

Réchauffement isobare.

8 \to 9

Détente isentropique de

P_x

P_1

9 \to 10

L'air passe dans le régénérateur (supposé idéal) où il est mis en contact avec l'air sortant du compresseur à deux étages (point 4). L'air y reçoit un transfert thermique

q_(910)

de manière isobare.

10 \to 1

Refroidissement isobare. L'air reçoit de l'extérieur un transfert thermique

q_(101)

.
Conformément à ce qui a été dit à la fin de la partie III, le rapport des pressions de chaque étage doit être le même. Ce résultat est aussi valable pour les étages de détente.

Ce qui nous permet de poser :

T_1 = T_3; T_4 = T_2 = T_(10); T_5 = T_7 = T_9

T_6 = T_8

.
30-Dans le diagramme (

T, s

) de la Figure 8 repris en document annexe que l'on rendra avec la copie, sur laquelle sont représentées les isobares

P_1, P_2

P_x

et les isothermes

T_1, T_2, T_5

T_6

, tracer le cycle correspondant au schéma de la Figure 7. On prendra soin de faire figurer les points 1 à 10 du schéma de la Figure 7. (les isobares et isothermes sont à identifier).

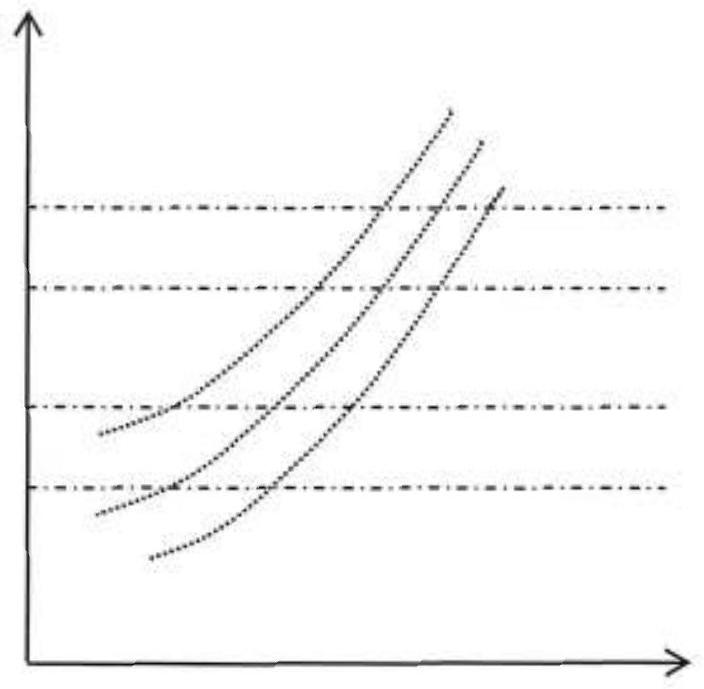

Figure 8

31- Où peut-on lire graphiquement par simple différence entre deux grandeurs

q_(45), q_(56), q_(910)

q_(101)

à un coefficient près que l'on donnera? Les faire figurer sur votre diagramme des questions 30.
32- Exprimer alors le rendement de cette installation en fonction des différents transferts thermiques massiques et des travaux échangés au cours du cycle. En déduire une forme de ce rendement uniquement en fonction des températures

T_1, T_2, T_5

T_6

.
33- On désire augmenter le nombre d'étages de compression et de détente, tout en gardant un même rapport de compression (de détente) pour chaque étage de compression (de détente). Soit n étages de compression pour passer de

P_1

P_2

. Exprimer le taux de compression d'un étage en fonction de

P_1, P_2

n

.
34-En déduire vers quelle valeur tend ce rapport si

n

tend vers plus l'infini.
On peut alors, dans le cas d'un nombre d'étage de compression et de détente infini, assimiler le cycle subi par l'air à un cycle composé de deux isobares

P_1

P_2

et deux isothermes de température

T_a

T_b

(

T_a < T_b

), décrit de manière réversible.

35- Tracer le cycle dans le diagramme (T,s).
36-Identifier sur ce schéma les évolutions correspondantes au fonctionnement du régénérateur, du réchauffement lors des détentes, et du refroidissement lors des compressions.
37-En appliquant le second principe de la thermodynamique, exprimer

q_(ch)

le transfert thermique massique échangé par le fluide au cours du réchauffement lors des détentes, en fonction des températures et pressions caractéristiques du cycle tracé à la question 35.
38-De même, exprimer

q_(fr)

le transfert thermique massique échangé par le fluide au cours du refroidissement lors des compressions.
39- En déduire l'expression du rendement en fonction des températures

T_a

T_b

.
40- Quelle remarque peut-on faire ? Dans la pratique, on se contente de 3 étages. Pourquoi ?

DOCUMENT ANNEXE A RENDRE AVEC LA COPIE :

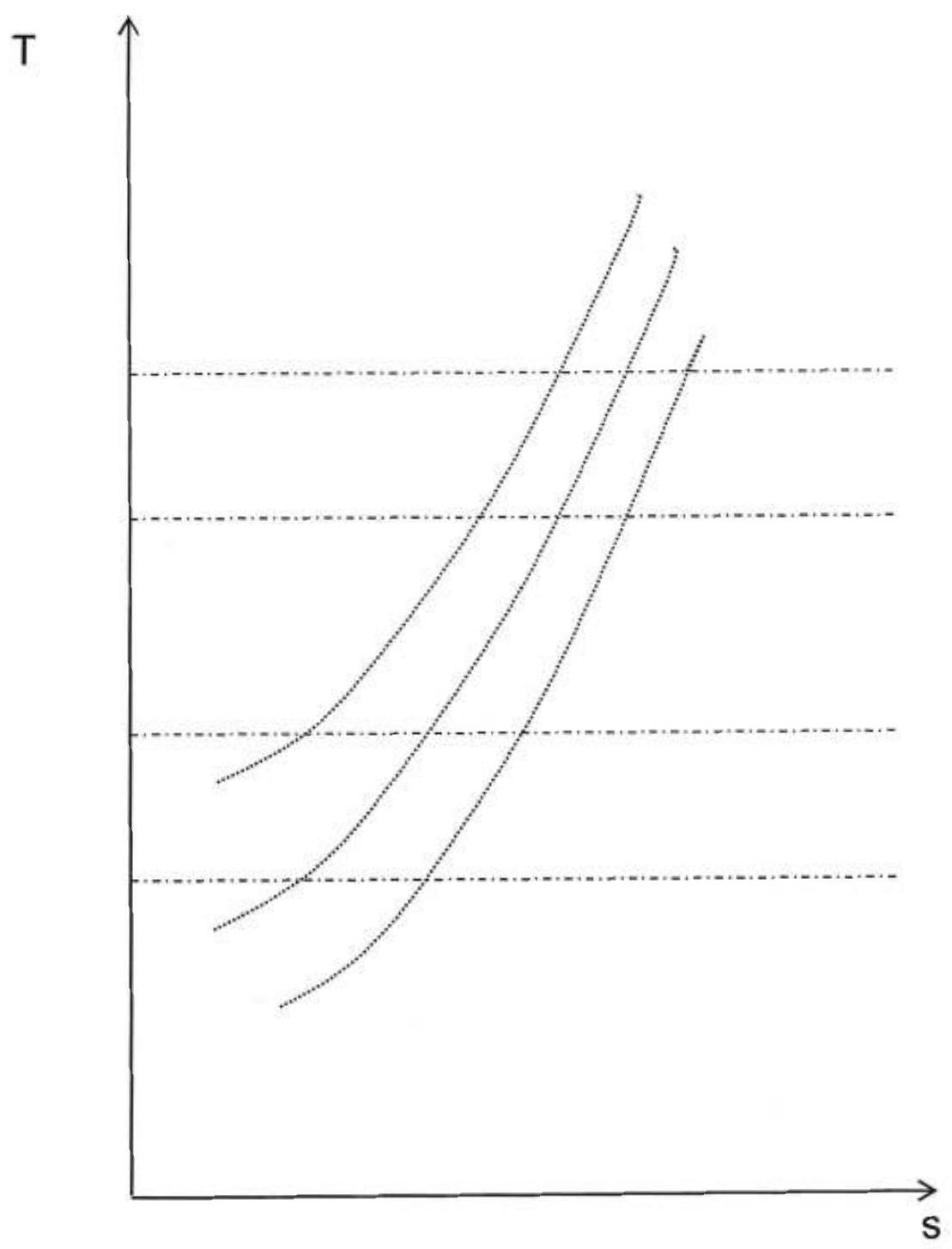

FIGURE 8

Pas de description pour le moment

Commentaires• Banque PT Physique Chimie C PT 2012

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

Epreuve de Physique C - Chimie

L'usage de calculatrices est autorisé.

A RENDRE AVEC LA COPIE : 1 DOCUMENT RÉPONSE

AVERTISSEMENT

Chimie de quelques composés du soufre

I. Premier exemple de chaîne de transformation : le minerai de zinc

I.1. Cristallographie de la Blende, minerai de ZnS

I.2. Transformation du minerai

I.2.1. Grillage de ZnS

I.2.2 Lixiviation de l'oxyde de zinc

I.2.3. Cémentation de la solution sulfurique

Données thermodynamiques

II. Second exemple de chaîne de transformation : le soufre

II.1. Oxydation du sulfure d'hydrogène

Données numériques

II.2. Oxydation du soufre en dioxyde de soufre

II.3. Oxydation de SO_2 en SO_3

III. L'élément soufre en solution aqueuse : le degré (-II)

III.1. Relation entre structure moléculaire et propriétés physiques macroscopiques

III.2. Solubilité de H_2 S en solution aqueuse

III.3. Précipitation de sulfures métalliques

Annexe

Epreuve de Physique C - Thermodynamique

L'usage de calculatrices est autorisé.

A RENDRE AVEC LA COPIE : 1 DOCUMENT RÉPONSE

AVERTISSEMENT

I. PRELIMINAIRES

II. MODELISATION IDEALE DU CYCLE : CYCLE DE JOULE

Détermination des grandeurs énergétiques

Expression du rendement et optimisation

Optimisation du travail récupéré sur l'arbre

III. MISE EN PLACE D'UNE COMPRESSION ETAGEE

IV. TURBINE A GAZ AVEC COMPRESSEUR ET TURBINE A DEUX ETAGES ET REGENERATEUR

DOCUMENT ANNEXE A RENDRE AVEC LA COPIE :

Commentaires• Banque PT Physique Chimie C PT 2012

Commentaires• Banque PT Physique Chimie C PT 2012

II.3. Oxydation de $SO_2$ en $SO_3$

III.2. Solubilité de $H_2 S$ en solution aqueuse
