Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
L'usage de calculatrices est interdit.
AVERTISSEMENT
On veillera au respect du nombre de chiffres significatifs. Les constantes d'équilibre pourront être données sous forme de puissance de 10, même décimales.
La présentation, la lisibilité, l'orthographe, la qualité de la rédaction, la clarté et la précision des raisonnements entreront pour une part importante dans l'appréciation des copies. En particulier, les expressions littérales seront encadrées et les résultats des applications numériques seront soulignés.
A COMPLETER ET A RENDRE AVEC LA COPIE : UNE FEUILLE ANNEXE
L'oxygène et le soufre sont deux éléments de la famille des chalcogènes : ils présentent donc des propriétés physico-chimiques comparables, en particulier un caractère non métallique et une forte électronégativité.
A l'état de corps simples, on trouve couramment l'oxygène sous forme de dioxygène O_2 ou d'ozone O_3 et le soufre sous forme de cyclo-octasoufre S_8; les deux éléments s'assemblent pour former du dioxyde de soufre SO_2 et du trioxyde de soufre SO_3.
1. Approche structurale
Q1. Ecrire la configuration électronique à l'état fondamental de l'oxygène O(Z = 8) et celle du soufre S(Z = 16). En déduire la position de chacun de ces éléments dans la classification périodique (numéro de ligne ; numéro de colonne).
Q2. Préciser les valeurs des nombres d'oxydation extrêmes du soufre. Indiquer quel anion usuel il peut former.
Les énergies de première ionisation des éléments de la deuxième période de la classification périodique sont regroupées dans le tableau ci-dessous :
Elément
Li
Be
B
C
N
O
F
Ne
Z
3
4
5
6
7
8
9
10
E_i
5,32
9,32
8,29
11,26
14,53
13,62
17,42
21,56
Q3. Définir l'énergie de première ionisation.
Q4. Justifier l'évolution générale sur la période, puis interpréter la singularité observée pour l'oxygène.
Q5. Proposer une représentation de Lewis pour les molécules et ions suivants :
Dioxygène O_2
Radical anion superoxyde O_2^−
Ozone O_3
Dioxyde de soufre SO_2
Trioxyde de soufre SO_3
Q6. Nommer grâce à la méthode VSEPR les géométries du dioxyde de soufre et du trioxyde de soufre.
2. Dosage du dioxygene dissous par la methode de Winkler
Le dioxygène dissous est un composé essentiel à la vie de la faune aquatique. Dans le domaine de l'épuration de l'eau, il est indispensable pour assurer la dégradation biologique des matières polluantes. La concentration en dioxygène dissous est donc susceptible de fournir des renseignements utiles pour apprécier la qualité du traitement d'une eau résiduaire.
Les valeurs des grandeurs thermodynamiques sont fournies à 25^∘C.
2.1. Diagrammes potentiel-pH
2.1.1. Diagramme potentiel-pH simplifié du manganèse (voir annexe)
Les conventions de tracé du diagramme potentiel-pH simplifié du manganèse sont les suivantes :
La concentration totale des espèces en solution contenant du manganèse vaut 1, 0.10^(− 2) mol.L^(− 1);
Sur une frontière, seules les deux formes du couple sont prises en compte ; dans le cas d'espèces en solution, elles sont présentes en même concentration.
α = (RT)/Fln(10) = 0, 060 V
Potentiels standard E^∘_1 = E^∘(Mn_((aq))^(2 +)/Mn_((s))) = − 1, 17 V
Produit ionique de l'eau K_e = 10^(− 14)
Q7. Attribuer les différents domaines du diagramme aux espèces suivantes: Mn_((s)), Mn_((aq))^(2 +), Mn_((aq))^(3 +), Mn(OH)_(2(s)) et Mn(OH)_(3(s)).
Q8. Par lecture graphique, déterminer le produit de solubilité K_(s1) de Mn(OH)_(2(s)).
Q9. A partir des valeurs des potentiels standard E^∘_1 et E^∘_2, retrouver la valeur du potentiel standard E^∘_3 du couple Mn_((aq))^(3 +)/Mn_((aq))^(2 +). Comparer à la valeur obtenue par lecture graphique.
Q10. A partir de la relation de Nernst, déterminer la pente de la frontière entre Mn(OH)_(2(s)) et Mn(OH)_(3(s)).
Le manganèse cristallise au-dessus de 1352 K dans un réseau cubique. La compacité vaut 0,74 .
Q11. Indiquer, en justifiant la réponse (avec ou sans calcul), si la structure est alors cubique centrée ou cubique à faces centrées.
Sur les frontières, les pressions partielles des constituants gazeux sont choisies égales à P_(travail) = P^∘ = 1, 0.10^5 Pa.
Potentiels standard E^∘_4 = E^∘(H_((aq))^+/H_(2(g))) = 0 V
E^∘_5 = E^∘(O_(2(g))/H_2 O_((ℓ))) = 1, 23 V
Q12. Proposer des équations d'oxydoréduction pour les deux couples de l'eau ; établir les équations des frontières et construire le diagramme potentiel-pH. Faire figurer clairement sur celui-ci les domaines de stabilité des espèces mises en jeu.
2.2. Dosage du dioxygène dissous dans une eau d'épuration
Le dioxygène dissous est dosé par la méthode de Winkler :
1 ^(ère) étape : Dans un erlenmeyer de 500 mL , introduire environ 400 mL de l'eau à analyser et un barreau aimanté. Ajouter aussitôt 4, 0 g de chlorure de manganèse (II) (dissocié en solution sous forme d'ions Mn_((aq))^(2 +) et d'ions Cl_((aq))^−), puis 1, 4 g de pastilles d'hydroxyde de sodium pour rendre le milieu basique. Remplir à ras bord avec l'eau à analyser. Boucher rapidement sans emprisonner d'air et agiter pendant 30 mn .
Observation : Il se forme un solide brun dans l'erlenmeyer.
Q13. Indiquer sous quelle forme se trouve le manganèse (II) en milieu basique avant oxydation par le dioxygène dissous. Préciser la nature du précipité brun formé après oxydation par le dioxygène dissous O_(2(aq)). En déduire une équation pour la réaction d'oxydoréduction.
Q14. Justifier à partir des diagrammes potentiel-pH le choix d'un pH basique.
2^(ème) étape : Ouvrir l'erlenmeyer et ajouter goutte à goutte et sous agitation une solution d'acide sulfurique concentrée jusqu'à pH acide.
Observation : Le précipité se dissout.
Q15. Proposer une équation pour la réaction de dissolution du précipité.
Q16. Expliquer le choix d'une solution concentrée pour l'acide sulfurique.
3^(ème) étape: Ajouter sous agitation 6, 0 g d'iodure de potassium (dissocié en solution sous forme d'ions I_((aq))^−et K_((aq))^+).
Observation : La coloration brune disparaît et on obtient une solution limpide de couleur jaune orangé, teinte caractéristique du diiode I_(2(aq)).
Potentiels standard E^∘_3 = E^∘(Mn_((aq))^(3 +)/Mn_((aq))^(2 +)) = 1, 50 V
E^∘_6 = E^∘(I_(2(aq))/I_((aq))^−) = 0, 62 V
Q17. Ecrire la réaction d'oxydoréduction qui a lieu et vérifier qu'elle est quantitative en calculant sa constante d'équilibre.
4 ^(ème) étape: Doser un volume V_0 = 50, 0 mL de la solution contenue dans l'erlenmeyer par une solution de thiosulfate de sodium (dissocié en solution sous forme d'ions S_2 O_(3(aq))^(2 −) et Na_((aq))^+) de concentration C_1 = 1, 00.10^(− 3) mol.L^(− 1), en utilisant de l'empois d'amidon ou du thiodène comme indicateur coloré.
Résultat : Le volume de thiosulfate de sodium versé à l'équivalence est égal à V_(eq) = 20, 0 mL.
Q18. Proposer une équation pour la réaction de dosage entre le diiode I_(2(aq)) et les ions thiosulfate S_2 O_(3(aq))^(2 −).
Q19. Exploiter le volume équivalent pour établir successivement :
la quantité de diiode n_(I_2) titrée lors de la 4^(ème) étape ;
la quantité n_(Mn^(3 +)) d'ions manganèse (III) présents à l'issue de la 2^(ème) étape (les ions iodure étant en excès dans la 3^(ème) étape) ;
la quantité n_(Mn(OH)_3) d'hydroxyde de manganèse (III) présent à l'issue de la 1 ère étape.
La concentration molaire C_0 de dioxygène dissous dans l'eau d'épuration (le dioxygène étant le réactif limitant dans la 1^(ère) étape).
3. Etude cinetique de la decomposition de l'ozone en solution AQUEUSE
Lors de la préparation d'eau potable, l'ozone O_3 joue le rôle de désinfectant et dégrade les substances organiques, ce qui leur confère une meilleure biodégradabilité. D'un point de vue microscopique, ce processus est permis par la dégradation de l'ozone en radical hydroxyle HO ⋅ dont le pouvoir oxydant assure la dégradation d'un grand nombre de polluants.
La cinétique de la dégradation de l'ozone selon l'équation O_(3(aq)) = 3/2O_(2(aq)) est très sensible aux conditions opératoires et l'ordre par rapport à la réaction fait encore l'objet d'études ; il dépend en particulier du mode d'initiation.
3.1. Initiation par voie thermique
On suppose que la réaction admet un ordre α par rapport à l'ozone; tous les autres ordres partiels sont nuls. On note k la constante de vitesse.
Q20. Ecrire et résoudre l'équation différentielle régissant l'évolution de la concentration d'ozone dans l'hypothèse où α = 1. En déduire l'expression du temps de demi-réaction.
Q21. Ecrire et résoudre l'équation différentielle régissant l'évolution de la concentration d'ozone dans l'hypothèse où α = 2. En déduire l'expression du temps de demi-réaction.

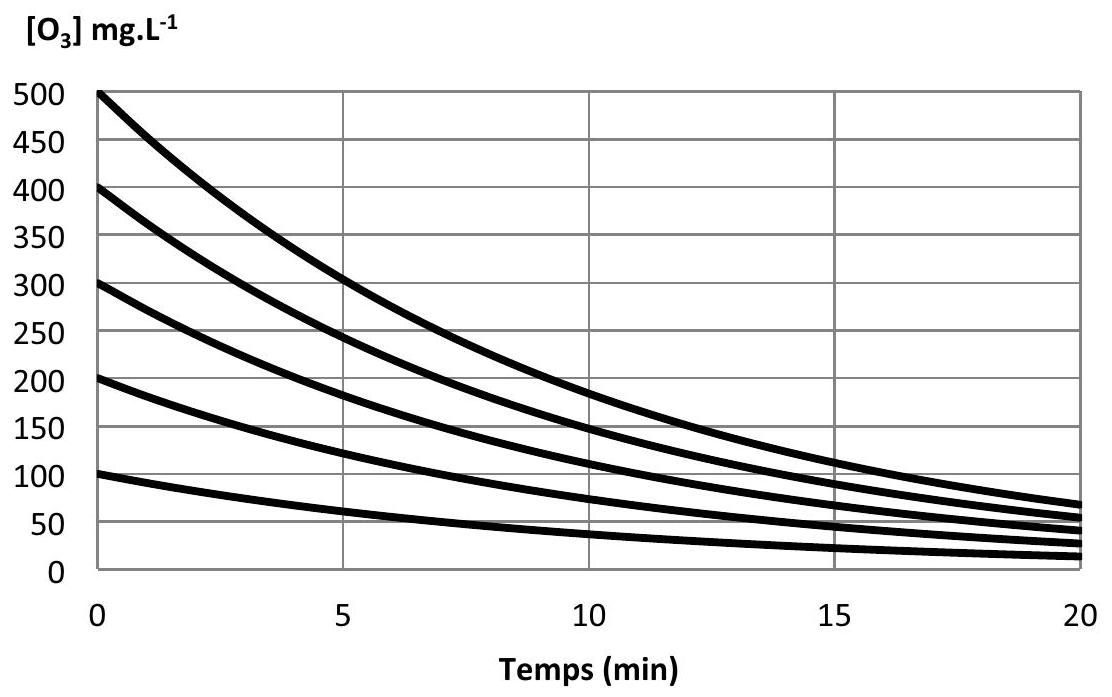

Les résultats suivants sont obtenus (à T_1 = 20^∘C et à pH7, 0 ) pour diverses concentrations initiales en ozone dissous en présence de charbon actif :
Q22. A partir des temps de demi-réaction, indiquer la valeur probable de α.
En déduire la valeur de la constante de vitesse k(T_1)(ln(2) ≈ 0, 69).
A T_1 = 20^∘C et pH7, 0, en l'absence de charbon actif, le temps de demi-réaction vaut 13, 1 min.
Q23. Indiquer le rôle du charbon actif. Justifier.
A T_2 = 30^∘C et pH7, 0, en présence de charbon actif, la constante de vitesse vaut k(T_2) = 0, 18 min^(− 1).
Q24. Donner l'expression de l'énergie d'activation E_a en fonction de R, T_1, T_2, k(T_1) et k(T_2).
Après calcul, on obtient E_a = 43 kJ.mol^(− 1)
3.2. Initiation par voie photochimique
L'ozone en solution aqueuse absorbe les radiations UV (maximum d'absorption 254 nm ), ce qui permet d'initier la réaction selon le mécanisme simplifié ci-dessous :
Q25. Indiquer de quel type de mécanisme il s'agit. Indiquer la nature de chaque acte élémentaire.
Q26. Retrouver le bilan de matière principal. Justifier.
On cherche à exprimer la vitesse de disparition de l'ozone v = − (d[O_3])/(dt)
Q27. Montrer que :
v = k_1[O_3] + 2k_2√((k_1)/(k_4))[O_3]^(3/2)
Q28. Expliquer pourquoi le premier terme de la loi de vitesse obtenue à la question Q27. est négligeable devant le second. Indiquer ce que vaut alors l'ordre de la réaction dans le cas où la réaction est initiée par voie photochimique.
On note E_(a(i)) l'énergie d'activation de l'acte élémentaire (i).
Q29. Exprimer l'énergie d'activation de la réaction E_a en fonction de E_(a1), E_(a2) et E_(a4).
En réalité, le mécanisme proposé n'est compatible avec les résultats expérimentaux que dans certaines conditions opératoires ; pour obtenir une meilleure adéquation avec l'expérience, il faut tenir compte d'un acte élémentaire supplémentaire :
HO ⋅ + HO_2 ⋅ → H_2 O + O_2
Q30. Spécifier la nature de ce processus élémentaire.
4. OXYDO-REDUCTION EN VOIE SECHE : ROLE DU DIOXYGENE DANS LE PROCEDE DE CONTACT
L'acide sulfurique H_2 SO_4 - autrefois appelé vitriol - est utilisé dans le traitement des minerais, la fabrication d'engrais ou des batteries au plomb. Il est préparé industriellement à partir de trioxyde de soufre SO_(3(g)), lui-même synthétisé par oxydation du dioxyde de soufre SO_(2(g)) selon le «procédé de contact » :
2SO_(2(g)) + O_(2(g)) = 2SO_(3(g))
4.1. Approche thermodynamique
Dans le domaine de température envisagé, l'approximation d'Ellingham est vérifiée.
Q31. Rappeler en quoi consiste l'approximation d'Ellingham.
L'enthalpie libre standard de réaction s'écrit :
Δ_r G^∘ = aT + b où a = 1, 9 ⋅ 10^2 J ⋅ K^(− 1) ⋅ mol^(− 1) et b = − 2, 0 ⋅ 10^2 kJ ⋅ mol^(− 1)
Q32. Indiquer les valeurs de l'enthalpie standard de réaction Δ_r H^∘ et de l'entropie standard de réaction Δ_r S^∘. Commenter les signes de ces deux grandeurs.
Q33. Préciser dans quel domaine de température la constante d'équilibre K^∘ est supérieure ou égale à 1 .
Q34. Définir l'affinité chimique A.
Enoncer le critère thermodynamique d'évolution spontanée d'un système fermé, en équilibre mécanique et thermique avec l'extérieur, lorsque seules les forces de pression travaillent.
Dans la suite, on fait varier un seul paramètre à la fois.
Q35. Indiquer - en justifiant brièvement la réponse - l'influence sur l'équilibre d'une élévation de la température.
Q36. Exprimer le quotient de réaction Q en fonction de la pression P et des quantités de matière suivantes: n_(O_2) : quantité de dioxygène ; n_(SO_2) : quantité de dioxyde de soufre ; n_(S_3) : quantité de trioxyde de soufre ; n_(tot) : quantité totale de gaz.
Q37. Rappeler l'expression de l'affinité chimique en fonction de l'enthalpie libre standard de réaction Δ_r G^∘ et du quotient de réaction Q.
Q38. Indiquer - en justifiant soigneusement chaque réponse - l'influence sur l'équilibre
a. d'une augmentation de la pression ;
b. de l'introduction de dioxygène pur à T et P fixées ;
c. de l'introduction d'air ( 20% de dioxygène et 80% de diazote) à T et P fixées.
4.2. Approche cinétique
Q39. Discuter de l'influence de la température et de la pression sur la cinétique de la réaction.
4.3. Données industrielles
Industriellement, la réaction a lieu à 1 bar, en présence d'un catalyseur.
Q40. Justifier le choix de cette pression.
Le dioxygène étant utilisé en excès, on appelle taux de conversion final le rapport θ = (n_(SO_3)^f)/(n_(SO_2)^i) où n_(SO_3)^f désigne la quantité finale de trioxyde de soufre ;
où n_(S_2)^i désigne la quantité initiale de dioxyde de soufre.
Lorsque le débit de gaz circulant dans le réacteur est très faible, les taux de conversion obtenus sont les suivants :
T(^∘C)
300
400
500
600
700
800
900
1000
θ(%)
99
98
89
75
50
25
9
< 1
Q41. Commenter ces résultats, en interprétant l'évolution de θ avec la température.
Pour un débit de gaz circulant dans le réacteur plus important, les taux de conversion obtenus sont les suivants:
T(^∘C)
300
400
500
600
700
800
900
1000
θ(%)
29
48
62
57
36
14
5
< 1
Q42. Commenter ces résultats.
4.4. Approche énergétique
La conversion du dioxyde de soufre en trioxyde de soufre se déroule dans quatre réacteurs consécutifs. 1^(er) réacteur : A T_i = 400^∘C, on introduit 20 mol de dioxyde de soufre, 20 mol de dioxygène et 80 mol de diazote. La transformation a lieu de manière adiabatique isobare, avec un taux de conversion final de 50%.
Q43. Déterminer l'avancement final et la composition du mélange à la sortie du premier réacteur.
On note Δ_r H^∘ l'enthalpie standard de réaction et C^∘_P(SO_2), C^∘_P(SO_3), C^∘_P(O_2) et C^∘_P(N_2) les capacités calorifiques molaires standard à pression constante (supposées indépendantes de la température).
Q44. Trouver l'expression littérale de la température T_s à la sortie du réacteur.
On trouve T_s = 633^∘C.
Q45. Expliquer l'intérêt de refroidir les gaz à l'aide d'un échangeur avant de réitérer cette opération dans le second réacteur et de recommencer la conversion du dioxyde de soufre en trioxyde de soufre.
Académie: Session: Modèle EN.
Examen ou Concours : Série*:
Spécialité/option : Repère de l'épreuve :
Épreuve/sous-épreuve :
NOM :
(en majuscules, suivi, s'il y a lieu, du nom d'épouse)
Prénoms: N^∘ du candidat ◻
Né(e) le
e numéro est celui qui figure sur la
convocation ou la liste d'appel)
DOCUMENT RÉPONSE AU VERSO
◻

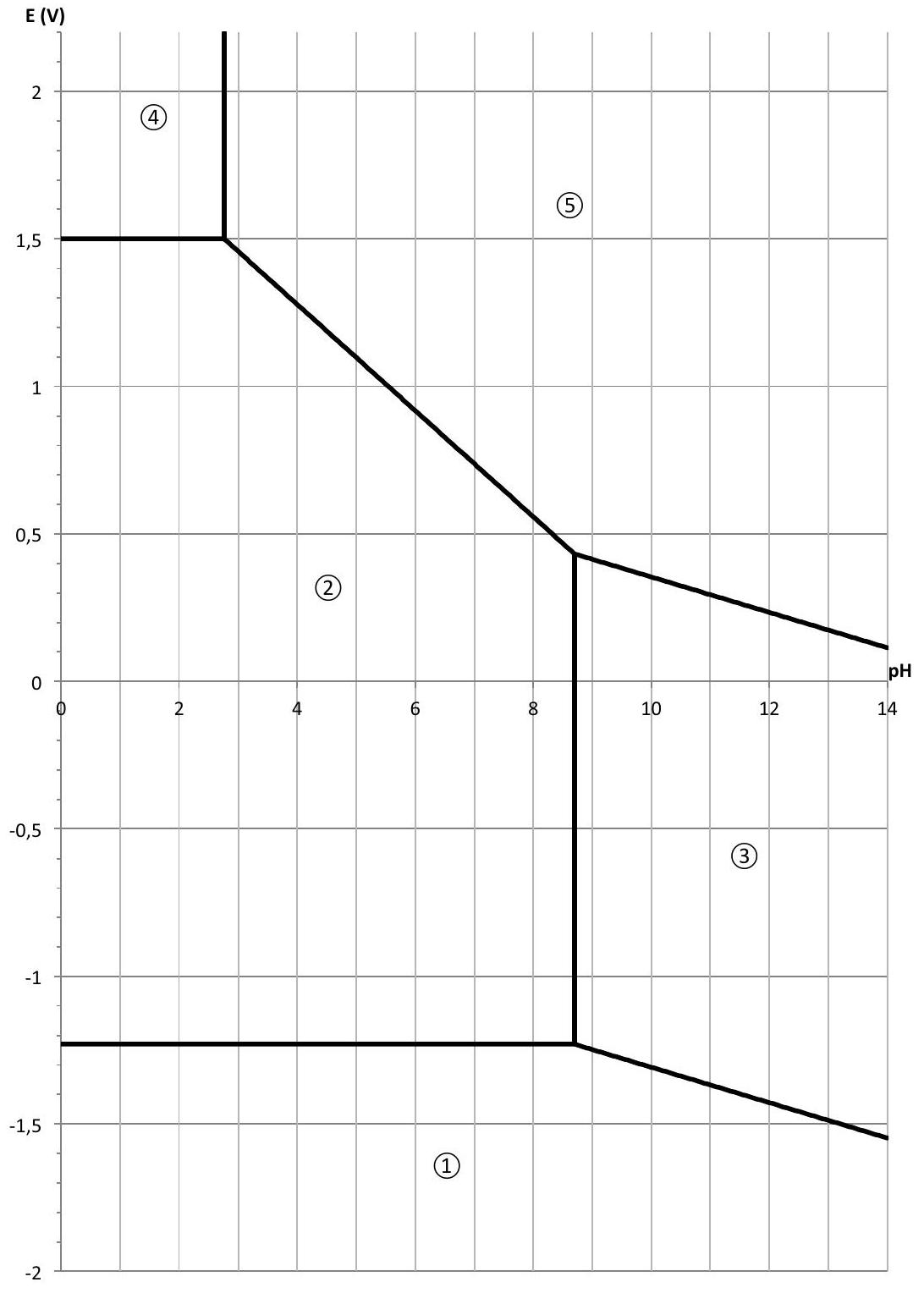

ANNEXE - DIAGRAMME E = f(pH) SIMPLIFIE DU MANGANESE
Épreuve de Physique C
Durée 2 h
AVERTISSEMENT
L'utilisation de la calculatrice est interdite
L'usage de tout ouvrage de référence et de tout document est interdit
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
De nombreuses parties sont indépendantes. Il est conseillé aux candidats de prendre connaissance rapidement de la totalité du texte du sujet.
Les candidats doivent respecter les notations de l'énoncé et préciser, dans chaque cas, la numérotation de la question posée.
ÉTUDE DE QUELQUES MODÈLES DE TURBORÉACTEURS
Le turboréacteur est un système de propulsion essentiellement utilisé pour les avions. La poussée résulte de l'accélération de l'air entre l'entrée (manche à air) et la sortie (tuyère), par la combustion d'un carburant, généralement du kérosène, dans l'oxygène de l'air. Une partie de l'énergie produite est récupérée par une turbine qui sert à faire tourner le compresseur au niveau de l'entrée d'air.
Il s'agit, dans ce problème, de comparer quelques caractéristiques théoriques des moteurs qui équipent les avions de chasse et les avions de transport.
Hypothèses de travail ( ^⊤ valables pour tous les machines étudiées dans ce problème)
L'air est considéré comme un gaz parfait de constante énergétique γ = c_p/c_v, sa capacité thermique massique à pression constante est c_p = 1, 00 kJ kg^(− 1) K^(− 1).
L'écoulement est supposé unidimensionnel et le régime est permanent.
Les variations d'énergie potentielle sont négligées.
Les variations d'énergie cinétique sont, de la même façon, négligées, sauf, bien entendu, lors de la traversée des tuyères.
Les seules parties mécaniques mobiles sont les compresseurs et les turbines (turbomachines). La présence d'un alternateur (générateur électrique) n'est pas prise en compte dans ce problème.
Compresseur(s) et turbine sont liés par un arbre commun. Les pertes mécaniques par frottements, dans la turbine, dans le(s) compresseur(s) et au niveau des paliers de l'arbre qui les relie, sont négligées : la puissance mécanique cédée à la turbine est intégralement transmise au(x) compresseur(s).
Les évolutions dans le(s) compresseur(s), la turbine et la tuyère sont supposées isentropiques.
Les pertes de charge dans les chambres de combustion isobares sont négligées.
Les particularités de l'air, notamment sa composition, son débit massique D_m et ses caractéristiques énergétiques c_p et γ, ne sont pas perturbées par la combustion: le mélange gazeux, au cours de l'écoulement (avant et après combustion), est assimilé à l'air.
Le pouvoir thermique (calorifique) massique du carburant utilisé (kérosène) dans la (les) chambre(s) de combustion est p_k = 50, 0 × 10^6 J kg^(− 1).
I. GÉNÉRALITÉS
(10 % du barème)

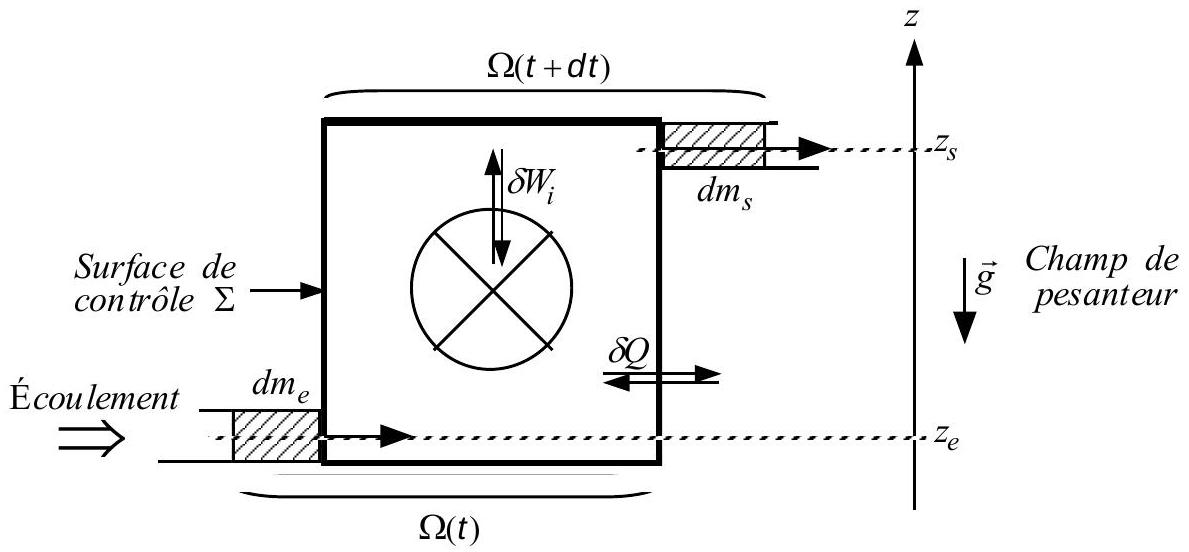

Le système défini par le fluide contenu dans la surface fermée Σ, dite surface de contrôle (par exemple, le volume intérieur d'une machine à travers laquelle transite un fluide), est un système ouvert (figure f.1).
Figure f. 1
Soit le système fermé Ω(t) qui, à l'instant t, est constitué du fluide contenu dans Σ et de l'élément de fluide dm_e qui va rentrer dans Σ pendant la durée dt. Ce même système fermé Ω(t + dt), à l'instant t + dt, est constitué du fluide contenu dans Σ et de l'élément de fluide dm_s, qui est sorti de Σ pendant la même durée dt.
En appliquant le premier principe généralisé au système Ω, redémontrer le premier principe, dit industriel, qui relie les grandeurs massiques enthalpie h, énergie cinétique e_c, énergie potentielle e_p, travail indiqué w_i et transfert thermique q, d'un fluide en régime permanent (ou stationnaire) d'écoulement.
IMPORTANT : dans toute la suite du problème et à chaque application du premier principe des systèmes ouverts en régime permanent, toute simplification de la formule devra être dûment justifiée.
2. La première application du premier principe des systèmes ouverts en régime permanent concerne le fonctionnement de la tuyère, conduite calorifugée de section variable, qui ne contient pas de paroi mobile (figure f.2).
Figure f. 2

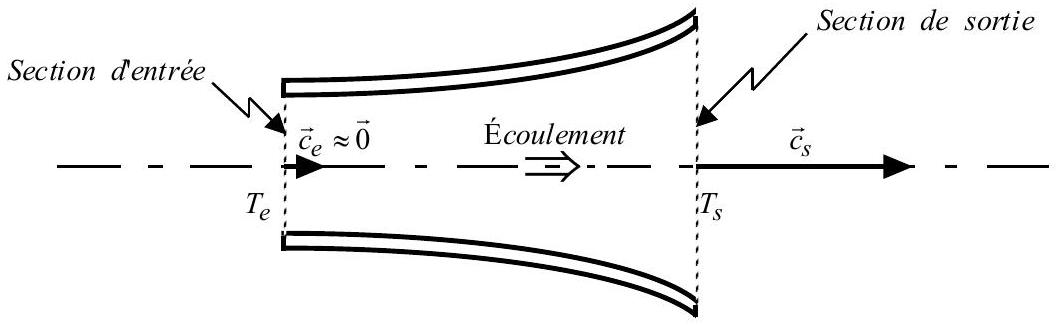

Les températures, au niveau des sections d'entrée et de sortie, sont respectivement T_e et T_s. Établir l'expression de la vitesse c_s de l'écoulement à la sortie de la tuyère (la vitesse d'entrée est négligée : c_e ≈ 0 m s^(− 1) ).
II. TURBORÉACTEUR D'AVION DE CHASSE
A. Turboréacteur sans post-combustion
(40 % du barème)

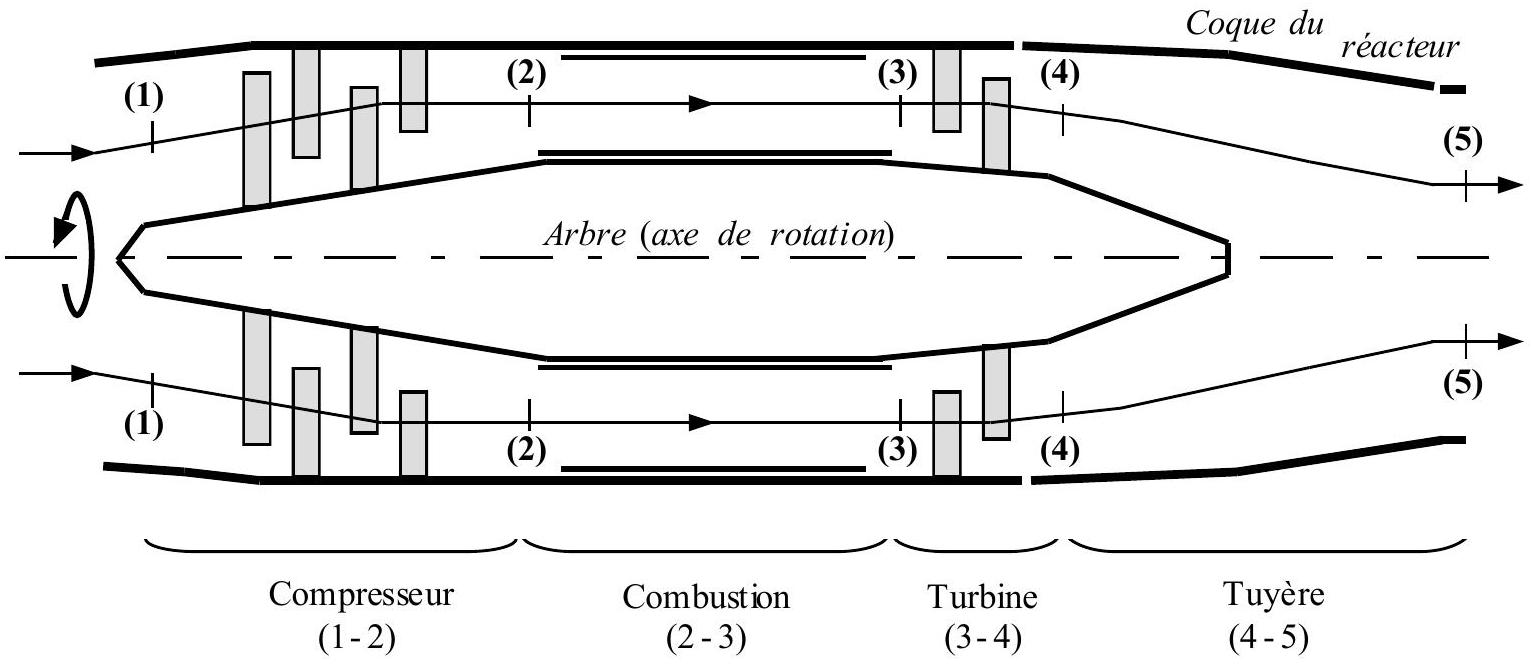

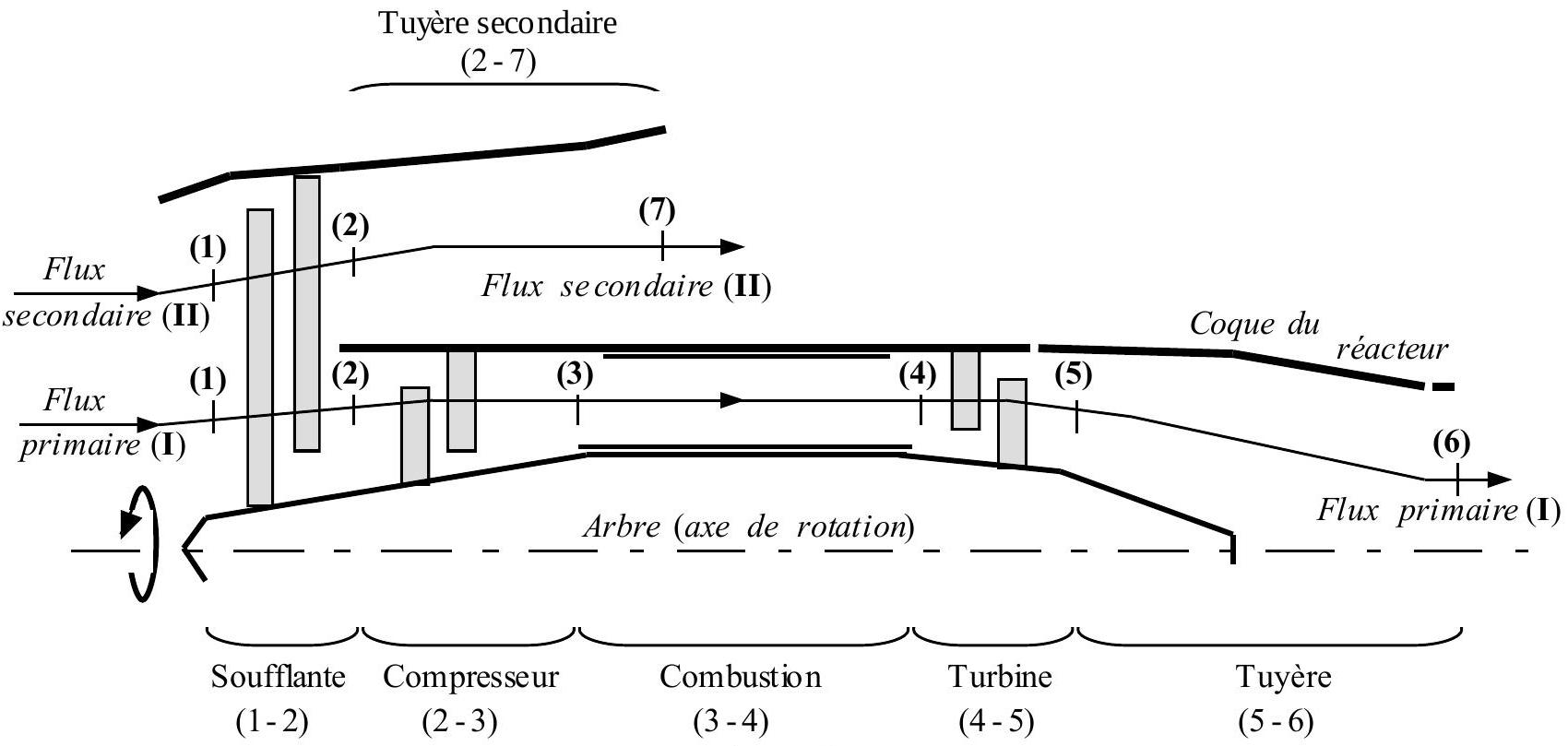

Il s'agit d'étudier le modèle d'un premier réacteur, noté (A) (figure f.3), qui équipe les avions de chasse. Les caractéristiques de l'écoulement sont précisées ci-dessous.
Figure f. 3
Étape (1) → (2) : l'air ambiant ( T_1 = 300 K, P_1 = 1, 00bar ) est aspiré et comprimé par le compresseur, de taux de compression τ_(1 − 2) = P_2/P_1 = 10, 0; puis cet air pénètre à la température T_2 et sous la pression P_2, dans la chambre de combustion où le carburant est injecté.
Étape (2) → (3) : grâce à la combustion du kérosène, l'air subit un réchauffement isobare ( P_3 = P_2 ) jusqu'à la température T_3 = 1200 K.
Étape (3) → (4) : le mélange gazeux se détend partiellement dans la turbine.
Étape (4) → (5) : les gaz sont admis dans la tuyère, conduite de section variable, où leur détente se poursuit jusqu'à la pression ambiante P_5 = P_1 = 1, 00 bar.
Le débit massique de l'air aspiré (et aussi de l'air refoulé) par le turboréacteur vaut D_m = 50, 0 kg s^(− 1).
3. Établir les expressions littérales:
3.1. de la température T_2 à la sortie du compresseur (donc à l'entrée de la chambre de combustion);
3.2. du travail indiqué massique w_(i, 1 − 2) mis en jeu dans le compresseur (1-2).
4. Le travail indiqué massique, au niveau du compresseur, vaut w_(i, 1 − 2) = 279 kJ kg^(− 1). En exploitant cette dernière donnée :
4.1. déterminer la valeur numérique de la température T_2;
4.2. même question pour la température T_4, à la sortie de la turbine (3-4).
5. Les paramètres de température et de pression sont étudiés au niveau de la tuyère (4-5). Établir les expressions littérales :
5.1. de la pression P_4 à la sortie de la turbine qui entraîne le compresseur (la valeur numérique de cette pression est P_4 = 3, 96bar ) ;
5.2. de la température T_5 à la sortie de la tuyère.
6. Les puissances cinétiques et thermiques du turboréacteur (A) sont évaluées.
6.1. Rappeler la relation simple qui existe entre la puissance cinétique P_(cin)(W) de l'air en écoulement, son débit massique D_m(kg s^(− 1)) et son énergie cinétique massique e_c(J kg^(− 1)).
6.2. La température en (5) vaut T_5 = 621 K. Déterminer littéralement, puis numériquement:
6.2.1. la puissance cinétique P_(cin, A) de l'écoulement à la sortie de la tuyère ;
6.2.2. la puissance thermique P_(th, A) reçue par l'air dans la chambre de combustion (2-3) ;
6.2.3. le débit massique D_(k, A) de kérosène consommé dans le turboréacteur (A) en fonctionnement.
7. Il s'agit maintenant d'établir la principale caractéristique du fonctionnement du turboréacteur (A). Calculer la valeur numérique du rendement thermique η_(th, A), défini par le rapport η_(th, A) = P_(cin, A)/P_(th, A).
8. L'évolution théorique d'une masse d'air unité ( 1 kg ), entre l'entrée (1) et la sortie (5) du turboréacteur, peut se représenter dans le diagramme de Clapeyron P(v) et dans le diagramme entropique T(s) ( v et s étant respectivement les volume et entropie massiques). Compléter les deux diagrammes (figures f.9 et f.10) de la feuille annexe ( à rendre avec la copie), en dessinant l'allure du chemin suivi réversiblement par l'unité massique de fluide [y ajouter les points représentatifs des états (1), (2), (3), (4) et (5)].
9. Une évolution irréversible (hypothèse réaliste, exceptionnellement valable pour cette question § 9), dans le compresseur (1-2) et la turbine (3-4), modifie les paramètres de température, sans modifier, en première approximation, les paramètres de pression. La transformation est supposée réversible dans les autres éléments du turboréacteur.
9.1. Montrer, par un raisonnement graphique dans le diagramme T(s), que pour la compression (1-2), la température T_2^(irrév) atteinte avec irréversibilité est différente de la température T_2^(rév) calculée plus haut (§ 3&4 ). La température T_2^(irrév) est-elle inférieure ou supérieure à T_2^(rév) ?
9.2. Compléter le troisième diagramme (figure f.11) de la feuille annexe (à rendre avec la copie) en dessinant cette fois l'allure (traits pointillés en cas d'irréversibilité et traits pleins en cas de réversibilité) du chemin suivi, de (1) à (5), par l'unité de masse du fluide.
B. Activation de la post-combustion
(20 % du barème)
La disposition du second turboréacteur, noté (B) (figure f.4), est identique à celle du moteur (A) étudié précédemment (§ II.A).

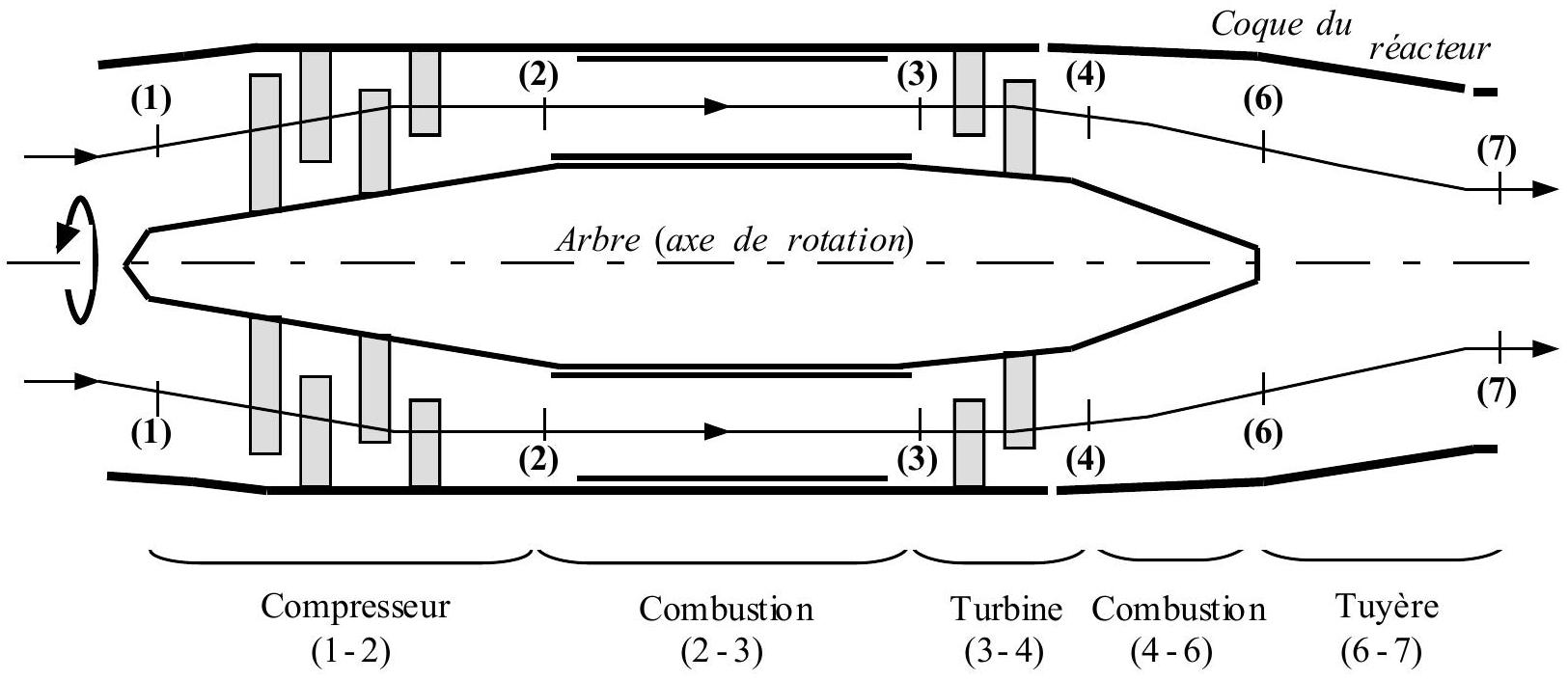

Figure f. 4
Les températures T_1, T_2, T_3 et T_4, ainsi que les pressions P_1, P_2, P_3 et P_4 sont identiques pour les deux turboréacteurs (A) et (B). Mais, dans le réacteur (B), une seconde combustion (post-combustion 4-6) est instaurée entre turbine et tuyère.
Étape (4) → (6) : avant d'entrer dans la tuyère, l'air est maintenant chauffé de manière isobare ( P_6 = P_4 ), grâce à la post-combustion, de la température T_4 précédente (question § 4.2) à la température T_6 = 2000 K.
Étape (6) → (7) : dans la tuyère, l'air subit une détente jusqu'à la température T_7 et la pression ambiante P_7 = P_1 = 1, 00 bar.
Le débit massique de l'air en écoulement vaut toujours D_m = 50, 0 kg s^(− 1).
10. Établir l'expression littérale de la température T_7 à la sortie de la tuyère (sa valeur numérique est T_7 = 1350 K).
11. Les puissances cinétique et thermique du turboréacteur (B) sont évaluées à leur tour. Déterminer littéralement, puis numériquement :
11.1. le transfert thermique massique q_(4 − 6) reçu par l'air lors de la post-combustion (4-6) ;
11.2. la puissance cinétique P_(cin, B) (définie à la question § 6.1) des gaz à la sortie de la tuyère ;
11.3. la puissance thermique P_(th, B) totale reçue par l'air au cours de la traversée du turboréacteur (B) ;
11.4. le débit massique total D_(k, B) de kérosène consommé dans l'ensemble des chambres de combustion de (B).
12. Il s'agit maintenant d'étudier le paramètre caractéristique du fonctionnement du turboréacteur à postcombustion.
12.1. Quelle est la valeur numérique du rendement thermique η_(th, B) du réacteur, toujours défini comme le rapport η_(th, B) = P_(cin, B)/P_(th, B).
12.2. Comparer les valeurs numériques η_(th, A) (question § 7) et η_(th, B). Conclure.
12.3. Dans quelles situations ou circonstances (décollage, vol de croisière à vitesse constante, combat aérien, etc.), le pilote d'avion de chasse «active-t-il » la post-combustion?
12.4. En général, la post-combustion ne doit pas être maintenue plus d'une dizaine de minutes. Quelles sont les deux principales raisons ?
III. TURBORÉACTEUR D'AVION DE TRANSPORT
(25 % du barème)
Le troisième turboréacteur, noté (C), est constitué, cette fois, de deux conduites coaxiales (I) et (II). L'air ambiant ( T_1 = 300 K, P_1 = 1, 00bar ) aspiré est comprimé par un compresseur (1-2) basse pression (soufflante), de taux de compression τ_(1 − 2) = P_2/P_1 = 2, 00. Puis l'écoulement se scinde en deux parties (I) et (II) (figure f. 5 et figures en fin d'énoncé f.6, f. 7 & f.8).
Figure f. 5
L'écoulement primaire (I), de débit massique d'air D_(m, I) = 50, 0 kg s^(− 1), subit l'action du compresseur (2-3) haute pression avec un taux de compression τ_(2 − 3) = P_3/P_2 = 10, 0. L'écoulement se poursuit dans la chambre de combustion (3-4) isobare ( P_4 = P_3 ) où le fluide s'échauffe jusqu'à la température T_4 = 1325 K, avant d'échanger de l'énergie mécanique avec la turbine (4-5) et de terminer sa détente dans la tuyère (5-6), jusqu'à la pression ambiante P_6 = P_1 = 1, 00 bar.
L’écoulement secondaire (ou périphérique) (II), de débit massique d'air D_(m, II) = 4D_(m, I) (le coefficient 4 est appelé taux de dilution) subit une détente dans la tuyère secondaire (2-7) jusqu'à la pression P_7 = P_1 = 1, 00 bar.
La turbine fournit intégralement la puissance mécanique que lui procure l'écoulement à l'ensemble {soufflante + compresseur}.
13. Les températures à la sortie de la soufflante (1-2) et à la sortie du compresseur (2-3) valent respectivement T_2 = 366 K et T_3 = 706 K. Déterminer littéralement, puis numériquement :
13.1. le travail indiqué massique w_(i, 1 − 2) mis en jeu dans la soufflante (1-2), ainsi que le travail indiqué massique w_(i, 2 − 3) mis en jeu dans le compresseur (2-3) ;
13.2. la température T_5 à la sortie de la turbine (qui entraîne le compresseur et la soufflante).
14. Les températures à la sortie de tuyère primaire et à la sortie de la tuyère secondaire valent respectivement T_6 = 563 K et T_7 = 300 K. Déterminer littéralement, puis numériquement :
14.1. la puissance cinétique P_(cin, I) de l'écoulement d'air à la sortie de la tuyère primaire (I) ;
14.2. même question pour la puissance cinétique P_(cin,II) à la sortie de la tuyère secondaire (II).
15. Afin d'établir la principale caractéristique du fonctionnement de ce troisième turboréacteur (C), calculer la valeur numérique du rendement thermique η_(th, c) (défini à la question § 7, ainsi qu'à la question § 12.1) du réacteur (C).
IV. COMPARAISON DES CARACTÉRISTIQUES DES MOTEURS DE TYPES (A) ET (C)
(5 % du barème)
16. Les caractéristiques (débits massiques de kérosène D_k, puissances cinétiques P_(cin) et rendements thermiques η ) de deux turboréacteurs, respectivement de types (A) (§ II.A.) et (C) (§ III), sont rassemblées dans le tableau ci-dessous.
Turboréacteur
Type (A) (avion de chasse)
Type (C) (avion de transport)
D_k(kg s^(− 1))
0,62
0,62
P_(cin)(W)
15 × 10^6
18 × 10^6
η_(th)
0,48
0,58
Commenter ce tableau de valeurs.
17. La vitesse du son c_(son), qui dépend notamment de la température, peut être évaluée (calcul non demandé) en sortie de chacune des tuyères, dans le mélange gazeux éjecté à la vitesse c (vitesses envisagées au tout début du décollage, instant où l'avion possède encore une faible vitesse : c_(avion) ≈ 0 m s^(− 1) ). Pour les réacteurs de types (A) et (B) (avion de chasse), le rapport est élevé ( c/c_(son) > 1, 50 ). Pour les réacteurs de type ( C ) (avion de transport), le rapport est plus faible ( c/c_(son) < 1, 00 ). Pour quelle raison supplémentaire préfère-t-on équiper les avions de transport avec un turboréacteur de type ( C ) ?
18. Pourquoi les réacteurs de type (C) n'équipent-ils pas les avions de chasse?

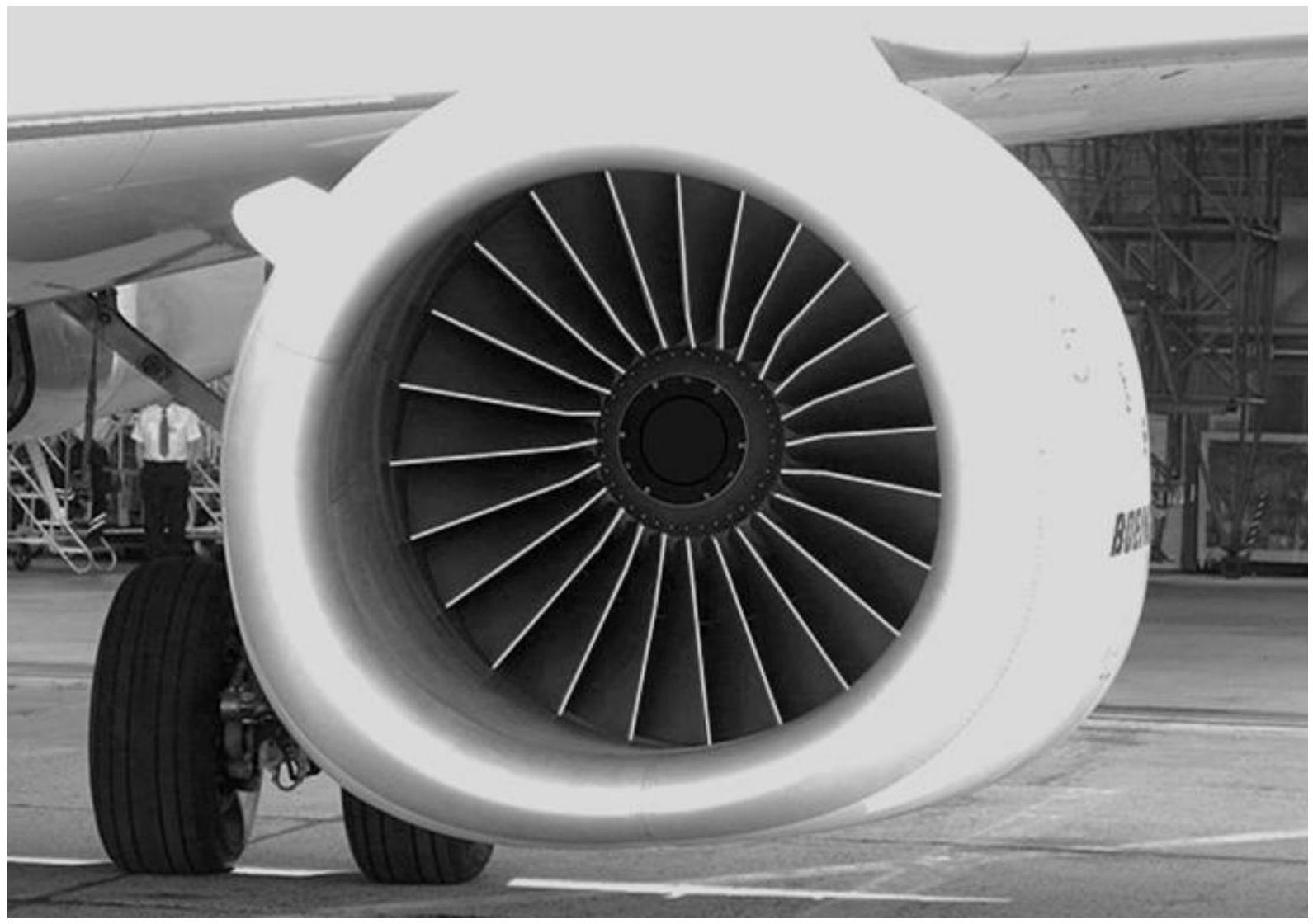

Figure f.6 : vue « avant » du turboréacteur (C)

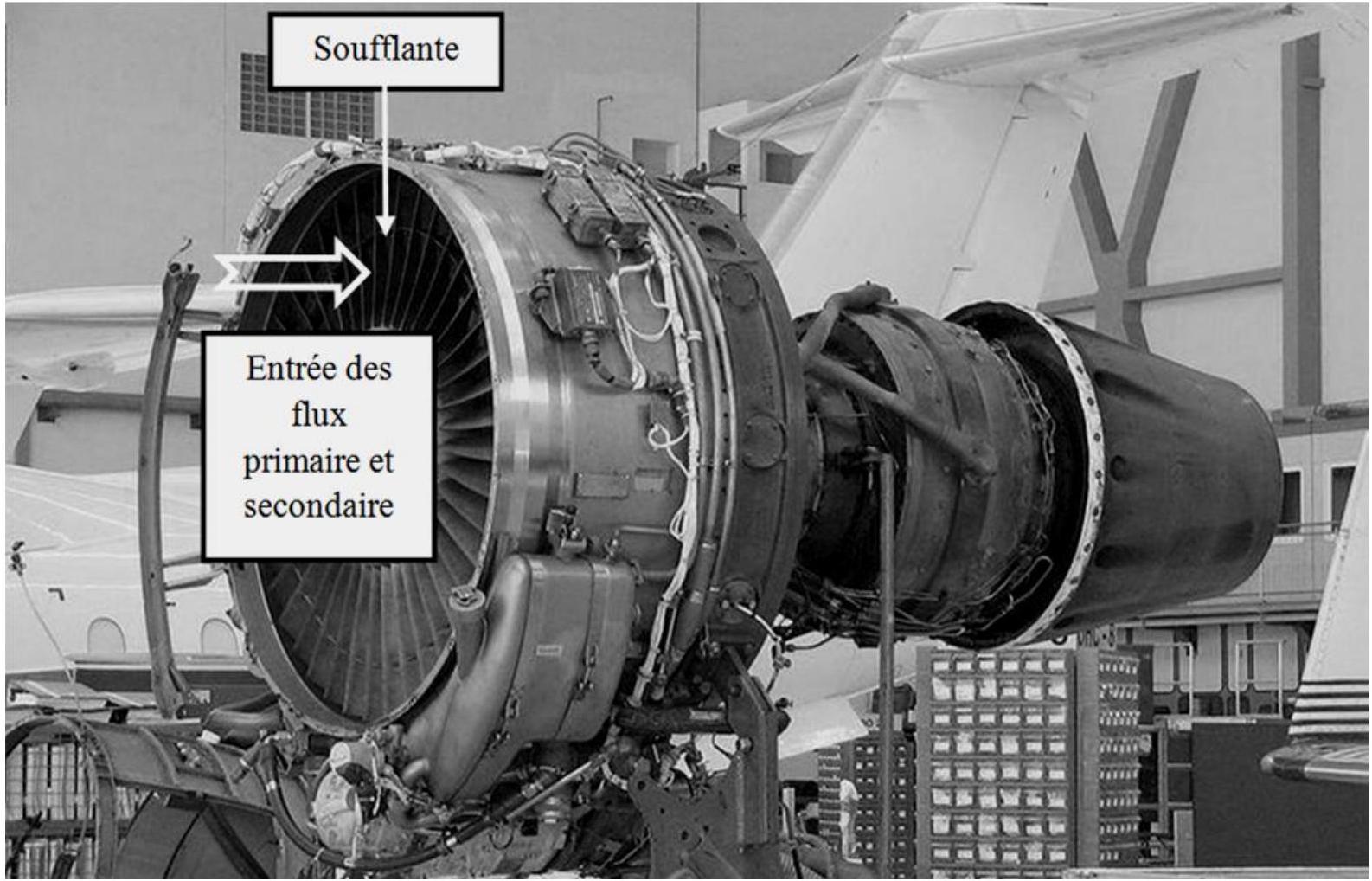

Figure f. 7 : entrée d'air dans le turboréacteur (C)

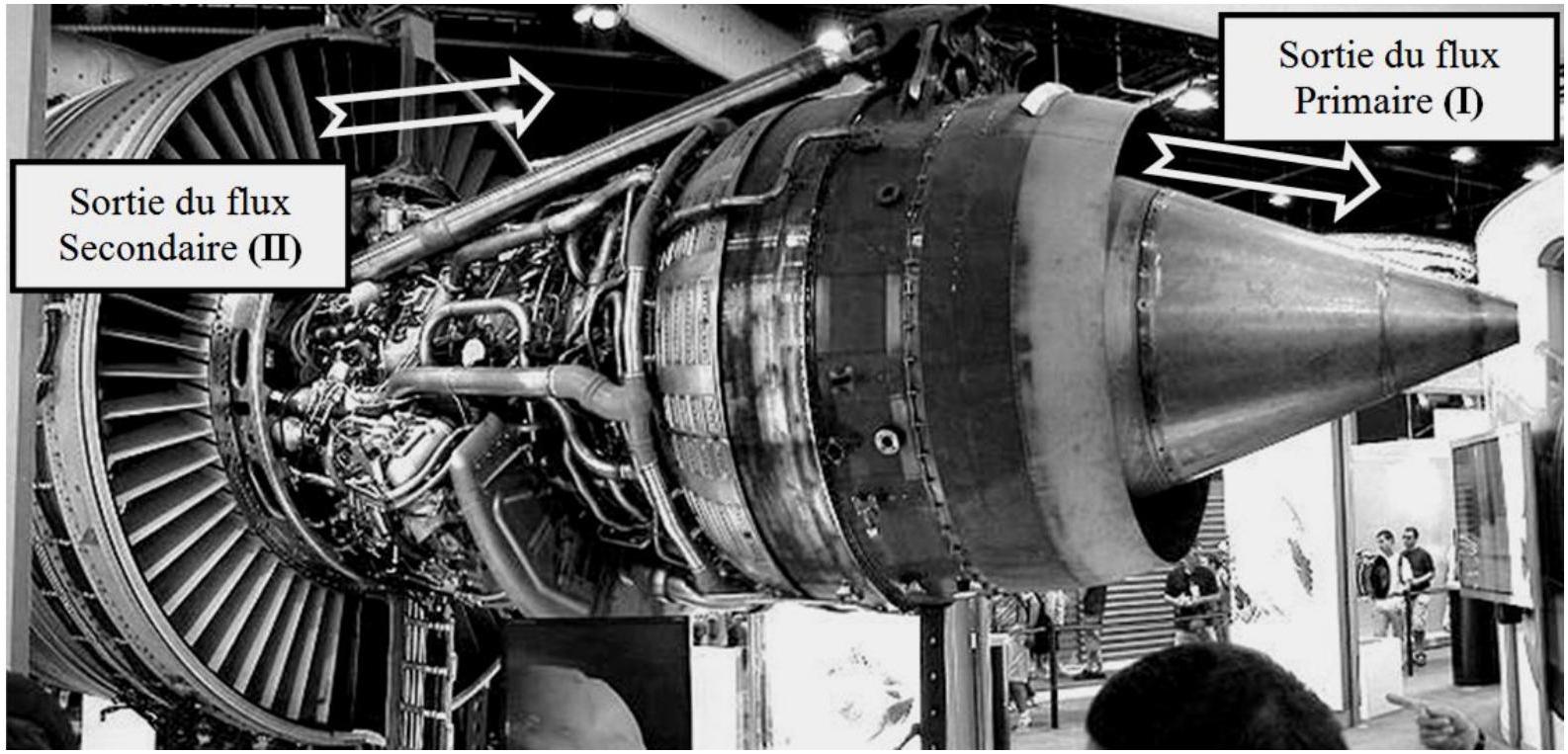

Figure f. 8 : « tuyères » du turboréacteur (C)
Fin de l'énoncé
FEUILLE ANNEXE ( à rendre avec la copie)

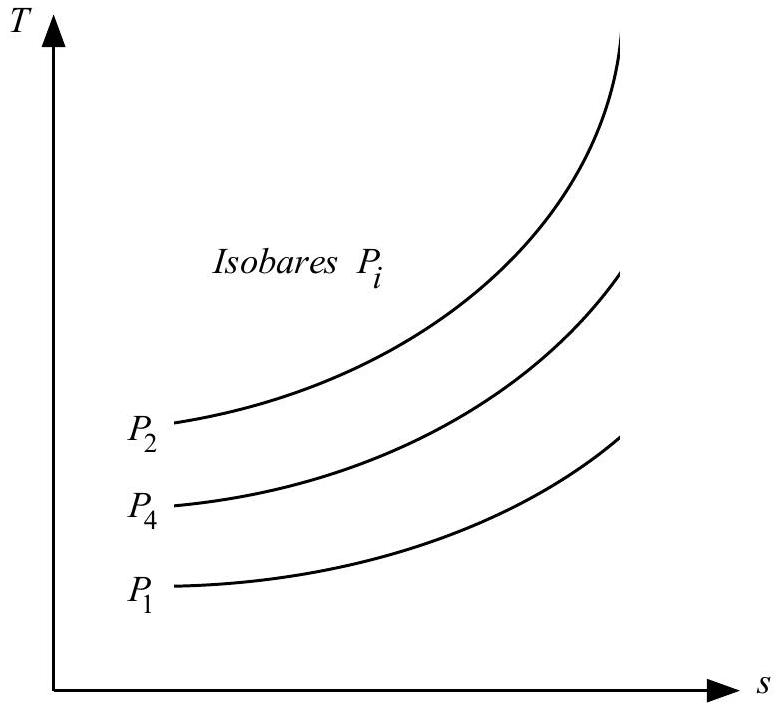

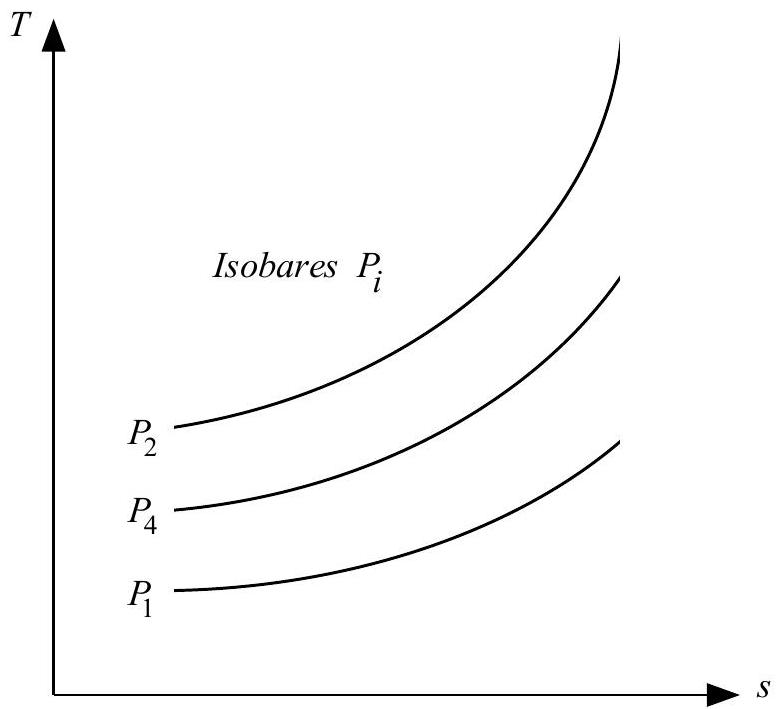

Figure f. 9

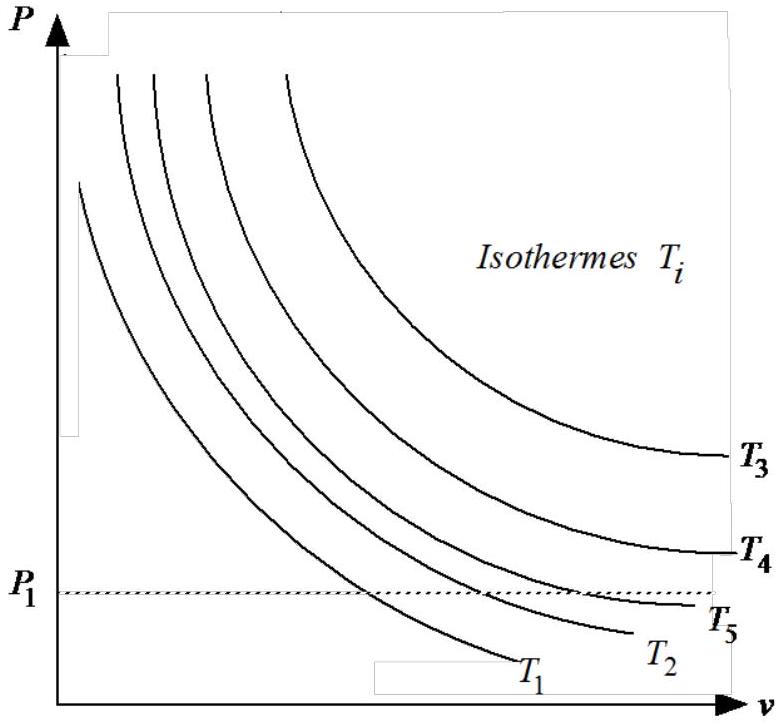

Figure f. 10
Figure f. 11
Pas de description pour le moment
Commentaires• Banque PT Physique Chimie C PT 2014
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
