Présentation du sujet

Modélisation de la détection et de la prévention des tsunamis
Afficher ou masquer la section

Le sujet modélise une chaîne de détection des tsunamis en mobilisant physique, sciences de l'ingénieur, mathématiques et informatique. Il étudie un sismomètre à capteur électromagnétique, puis la localisation de l'épicentre par résolution numérique d'un système linéaire, et enfin la propagation d'une onde de surface en eau peu profonde avec calcul du temps d'arrivée en Python.

  1. 1Partie I : les sismomètresCapteur de vitesse à bobine et forces de Laplace, modèle mécanique du sismomètre vertical, fonction de transfert et bande de fréquences mesurables (Q1 à Q18).
  2. 2Partie II : localisation du séismeÉquations de cercles centrés sur les stations, passage à un système linéaire, rang, conditionnement et pseudo-inverse (Q19 à Q24).
  3. 3Partie III : propagation d'un tsunamiChamp des vitesses et de pression dans l'eau, bilan de masse, équation de d'Alembert, dispersion, puis temps de propagation calculé par la méthode des rectangles (Q25 à Q37).

L'épreuve en chiffres

Moyenne 11,41 / 20 · écart-type 3,94 · 5 146 présents · où vous situez-vous ?
Afficher ou masquer la section
Moyenne
11,41/ 20
Écart-type
3,94
Présents
5 146
Coefficient
9
Durée
4 h
moyenne 11,4105101520
Deux tiers des copies environ (moyenne ± écart-type)

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours, épreuve du 10 mai 2022. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées
Réponses à côté de la question · Bilan des actions mécaniques incomplet · Fonction de transfert mal exploitée
Afficher ou masquer la section

La présentation des copies progresse nettement et la plupart des questions ont été abordées, sans que le passage d'une discipline à l'autre ne gêne les candidats. Le jury déplore en revanche de nombreuses réponses justes mais hors sujet, faute de lire attentivement l'énoncé, un manque de rigueur mathématique et des raisonnements insuffisamment expliqués.

Les erreurs les plus sanctionnées

  1. 1
    Réponses à côté de la questionQ6, Q10, Q13, Q14, Q16 à Q18, Q21, Q26, Q27, Q33

    Des réponses souvent justes ne correspondent pas à ce qui est demandé : variables imposées non respectées, résultat attendu en littéral donné numériquement, étude asymptotique non demandée.

  2. 2
    Bilan des actions mécaniques incompletQ9, Q11

    Les expressions des forces ne sont pas précisées et la force de rappel du ressort est souvent fausse. Le jury dénonce aussi des démonstrations tordues pour retrouver la relation donnée plus loin.

    « il y a eu de nombreuses erreurs dans l’expression de la force de rappel du ressort »
  3. 3
    Fonction de transfert mal exploitéeQ13, Q14

    Le changement de signe de la partie réelle du dénominateur impose deux cas, et la réponse à une entrée sinusoïdale se déduit directement de la fonction de transfert.

    « Très peu de candidats ont traité les deux cas. »
  4. 4
    Géométrie analytique élémentaireQ19, Q20

    Écrire l'équation cartésienne d'un cercle a posé problème, et la cohérence de l'équation de droite obtenue n'est pas toujours vérifiée.

    « donner l’équation d’un cercle en coordonnées cartésiennes a posé problème à un nombre non négligeable de candidats. »
  5. 5
    Vecteurs, composantes et projectionsQ26, Q28

    Composante d'un vecteur et coordonnée d'un point sont confondues, tout comme direction de propagation et composantes de la grandeur qui se propage. La projection d'une équation vectorielle est mal maîtrisée.

    « la technique de projection d’une équation vectorielle n’est pas maitrisée par un trop grand nombre de candidats. »
  6. 6
    Dispersion non compriseQ32, Q33

    Le paquet d'ondes est pris pour une onde périodique, et l'absence de déformation n'est presque jamais reliée au caractère non dispersif.

    « Le lien entre le caractère non dispersif de la propagation et l’absence de déformation du paquet n’est quasiment jamais fait. »

Ce qui a été bien réussi

  • La plupart des copies sont correctement présentées.
  • Les candidats ont abordé les questions des différentes disciplines sans être perturbés par les changements.
  • Q30, difficile et technique, a donné lieu à un grand nombre de réponses satisfaisantes.
  • Q31 : la grande majorité a reconnu une équation de d'Alembert.

Conseils du jury

  • Lire chaque question jusqu'au bout et répondre exactement à ce qui est demandé.
  • Traiter les parties dans l'ordre, car elles partagent une problématique commune.
  • Rédiger des phrases complètes et éviter les tournures familières : 5 % de la note porte sur la présentation et l'orthographe.
  • Ne comparer que des grandeurs de même dimension, et se rappeler qu'une formule homogène n'est pas forcément juste.
  • Rester concis sur les questions faciles, qui rapportent peu de points.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Pas encore de corrigé pour ce sujet : voici des sujets proches corrigés.

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

ÉPREUVE SPÉCIFIQUE - FILIÈRE PSI

MODÉLISATION ET INGÉNIERIE NUMÉRIQUE

Durée : 4 heures
N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

RAPPEL DES CONSIGNES

  • Utiliser uniquement un stylo noir ou bleu foncé non effaçable pour la rédaction de votre composition ; d'autres couleurs, excepté le vert, peuvent être utilisées, mais exclusivement pour les schémas et la mise en évidence des résultats.
  • Ne pas utiliser de correcteur.
  • Écrire le mot FIN à la fin de votre composition.

Modélisation de la prévention des tsunamis

Présentation générale

Les tsunamis font partie des catastrophes naturelles les plus destructrices. Provoqués par de brutales perturbations de la couche d'eau de l'océan, les tsunamis sont des phénomènes correspondant à une série de vagues océaniques pouvant atteindre de grandes amplitudes en approchant des côtes.
La majorité des tsunamis observés sont générés par des séismes (tremblements de terre) dont le foyer est situé sous l'eau et créant une perturbation verticale de la surface de l'eau. Il peut se passer plusieurs minutes, voire plusieurs heures entre le tremblement de terre et le moment où le tsunami atteint les côtes.

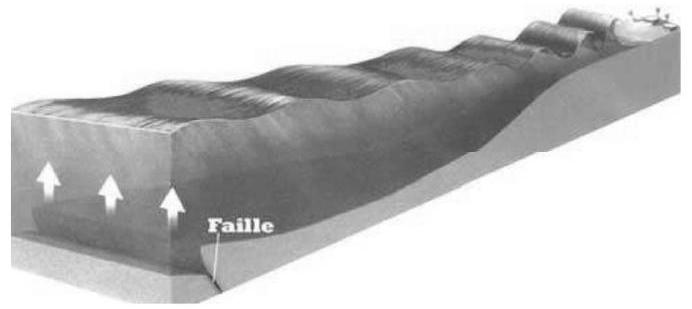

Figure 1 - Tsunami créé par une faille sismique
Des systèmes d'alerte permettent de prévenir la population dans les zones à risques. Ces systèmes d'alerte sont composés de stations munies de sismomètres et d'un réseau de bouées D.A.R.T. (Deep-ocean Assessment and Reporting of Tsunamis). Les données des sismomètres en réseau permettent de localiser le séisme et les données des bouées permettent de surveiller la propagation du tsunami en mer.
Ce sujet propose d'aborder la modélisation de trois points clés des systèmes d'alerte des tsunamis :
  • La partie I modélise la détection d'un séisme par un sismomètre.
  • La partie II s'intéresse à la modélisation du principe permettant de localiser un séisme à partir des données des sismomètres.
  • La partie III propose une modélisation simple de la propagation du tsunami permettant d'estimer son temps de propagation.

Partie I - Les sismomètres

Un sismomètre est un instrument de mesure qui permet d'enregistrer les secousses sismiques, c'est-à-dire les mouvements du sol. Pour les caractériser de manière complète, une station sismique doit comporter trois sismomètres dans trois directions orthogonales formant une base de l'espace : deux horizontaux (Nord-Sud et Est-Ouest) et un vertical. La figure 2 montre un sismomètre vertical, un sismomètre horizontal, ainsi qu'un exemple d'enregistrement obtenu au cours d'un séisme.

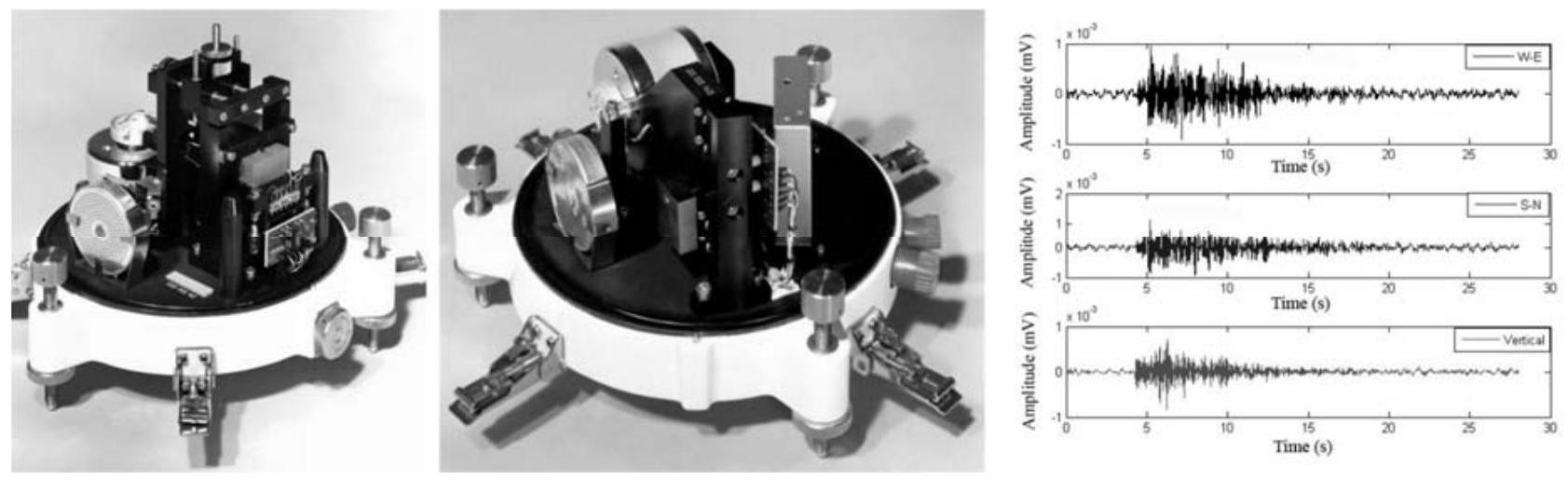

Figure 2 - Sismomètre vertical ZM 500 du CEA (à gauche), sismomètre horizontal HM 500 du CEA (au centre), sismogrammes obtenus (à droite)
Les sismomètres sont classés en fonction du contenu fréquentiel auquel ils sont sensibles. L'une des exigences de ce type de capteur est d'être capable de mesurer les mouvements du sol dans une gamme de fréquence allant de 0, 1 Hz à 100 Hz (tableau 1) afin de couvrir une large gamme de séisme.
Exigence Critère Niveau
Mesurer les mouvements du sol Gamme de fréquence de 0,1 à 100 Hz
Tableau 1 - Exigence du sismomètre à vérifier
L'objectif de cette partie est de proposer une modélisation du fonctionnement du sismomètre et d'évaluer la pertinence de sa réponse à une sollicitation sismique en fonction de ses caractéristiques et de la fréquence des ondes sismiques.

1.1 - Principe de fonctionnement des sismomètres

L'objectif de cette sous-partie est d'appréhender le fonctionnement des sismomètres verticaux et horizontaux.
Le sismomètre vertical est constitué d'un socle très rigide encastré au sol et d'une masse M suspendue dans le vide par un ressort attaché au socle (figure 3). Un système d'amortissement, relié au ressort, permet d'atténuer les oscillations pour que les mesures réalisées par le système d'acquisition, lié à la masse, soient exploitables et caractérisent le séisme. Le vecteur de l'accélération de la pesanteur est noté g⃗. Pendant le séisme, lors du passage du train d'ondes, le mouvement relatif de la masse par rapport au socle est amorti et enregistré via un capteur électromagnétique de vitesse.

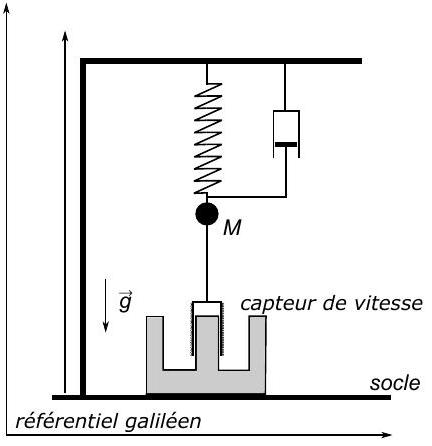

Figure 3 - Schéma d'un sismomètre vertical
Q1. La modélisation proposée sur la figure 3 permet de mesurer des vibrations verticales du sol. Sur le même principe, schématiser, un modèle permettant de mesurer des vibrations horizontales.
La suite de ce sujet s'intéresse uniquement à la modélisation d'un sismomètre vertical.

1.2 - Capteur de vitesse

L'objectif de cette sous-partie est d'évaluer la bande-passante du capteur de vitesse pour que ce dernier respecte le critère d'exigence (tableau 1).
Le mouvement de la masse est mesuré grâce à un capteur électromagnétique de vitesse, constitué d'une bobine solidaire de la masse du sismomètre. La bobine se déplace dans le champ magnétique d'un aimant toroïdale solidaire du socle (figure 4). La bobine d'inductance propre L est branchée en série avec un résistor de résistance R_S aux bornes duquel on mesure une tension u. On note v_b→ = v_b(t)u⃗_z la vitesse de la bobine dans le référentiel du socle.

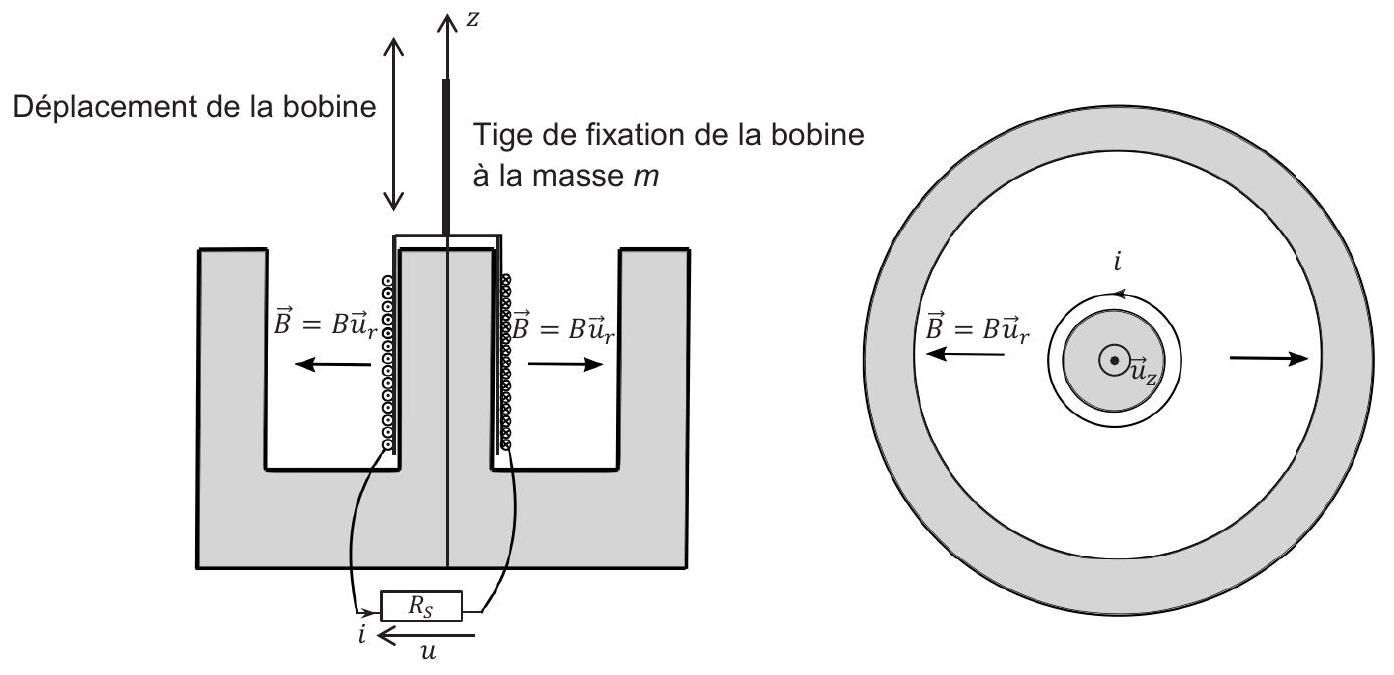

Figure 4 - Schématisation du capteur de déplacement
Q2. Rappeler l'expression de la force élémentaire δF_(Lap)^(→−) dite de Laplace s'exerçant sur un tronçon conducteur de longueur dl parcourue par un courant électrique d'intensité i plongé dans un champ magnétique B⃗.
Q3. En déduire la résultante F_(Lap)^(→−) de l'action mécanique due aux forces de Laplace s'exerçant sur la bobine en fonction de B, de i et de la longueur du bobinage l.
Q4. Le mouvement de la bobine dans le champ magnétique induit une force-électromotrice e(t) fournissant une puissance opposée à la puissance mécanique développée par F_(Lap)^(→−). Interpréter physiquement ce résultat, puis donner l'expression de e(t) en fonction de B, l et de v_b(t).
Q5. Représenter le schéma électrique équivalent du capteur de déplacement.
Q6. Déterminer la relation différentielle liant u(t) à v_b(t).
Q7. Pour L = 100mH et en tenant compte du critère d'exigence en fréquence, indiquer la valeur minimale de R_S pour laquelle la tension u peut être considérée comme proportionnelle à la vitesse v_b permettant à ce dispositif de constituer un capteur de vitesse instantanée lors d'un séisme. On admettra ce point par la suite.
Q8. Déduire de la question précédente que F_(Lap)^(→−) = − λ_e v_b→. Exprimer λ_e en fonction de B, l et de R_S. L'expression de F_(Lap)^(→−) est-elle en accord avec la loi de modération de Lenz?

1.3 - Modèle de connaissance d'un sismomètre vertical

L'objectif de cette sous-partie est d'établir le modèle de connaissance d'un sismomètre vertical et d'établir le lien entre ses grandeurs caractéristiques et celles des séismes.
Le paramétrage, donné sur la figure 5, est adopté pour les 3 configurations suivantes :
  • au repos et sans masse suspendue (a);
  • au repos et avec la masse suspendue et le capteur(b);
  • au cours d'un séisme (c).

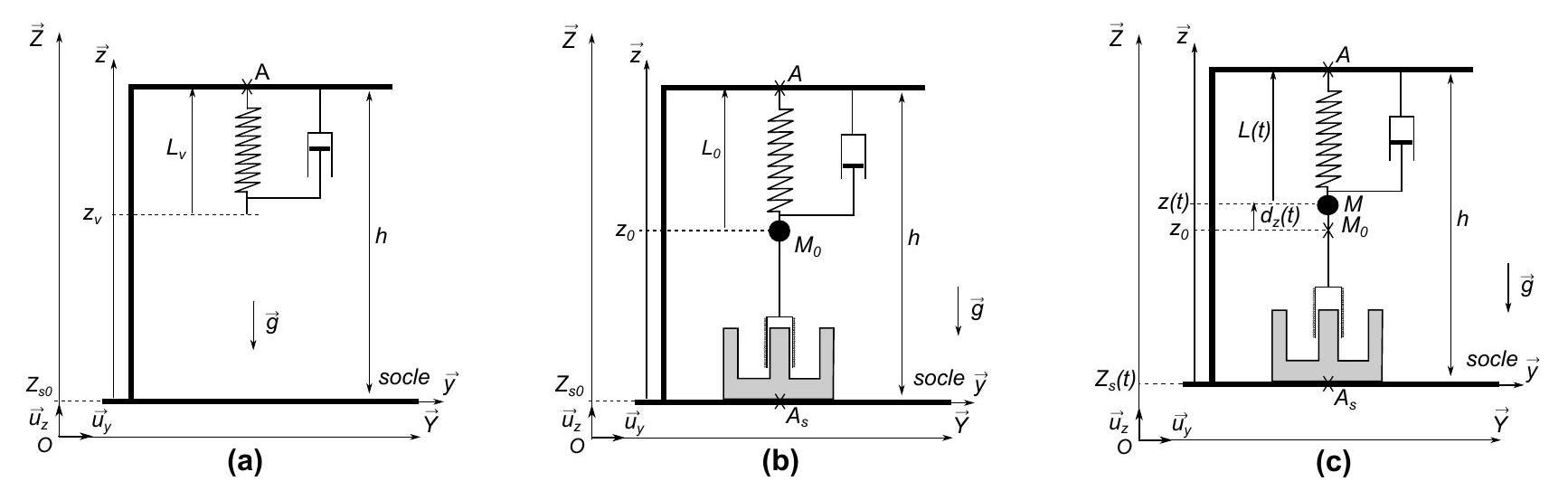

Figure 5 - Trois configurations différentes pour le paramétrage

Hypothèses et modélisation

  • Les positions z_0 et z(t) sont repérées par rapport au socle. Lorsque le sol est en mouvement, du fait d'un séisme, le référentiel associé au socle ne peut donc plus être considéré comme galiléen. La figure 5 introduit cette distinction entre le référentiel ℛ ( O, X⃗, Y⃗, Z⃗ ), supposé galiléen, et le référentiel ( A_s, x⃗, y⃗, z⃗ ). La base orthonormée associée est définie par ( u_x^(→−), u_y^(→−), u_z^(→−) ).
  • Action mécanique du ressort sur la masse : {T_(ressort → masse)} = {F_(r⃗)u_z^(→−); 0→}}}{{_A.
Le ressort, de masse négligeable, de constante de raideur k, de longueur à vide L_v, a une longueur L_0 lorsqu'une masse ponctuelle M lui est solidaire. Au cours du séisme, cette longueur varie et est notée L(t) à un instant t.
  • Action mécanique de l'amortisseur sur la masse : {T_(amortisseur → masse)} = {− F_a u⃗_z; 0→}_A.
Le système d'amortissement, de coefficient de frottement visqueux λ_m, exerce une action mécanique modélisée par une force supposée linéaire en vitesse dans le référentiel lié au socle. Cette force s'oppose au mouvement de la masse.
  • Action mécanique du capteur sur la masse M : {T_(capteur → masse)} = {− F_(Lap)u⃗_z; 0→}_A.
Quels que soient les résultats obtenus dans la partie précédente, on considère maintenant que le capteur de vitesse induit une force d'amortissement électrique, de coefficient λ_e, s'opposant de manière proportionnelle à la vitesse de déplacement de la masse dans le référentiel lié au socle.

Notations

OA_s^(→−)u_z^(→−) = Z_s(t); MA^(→−) = L(t)u_z^(→−); M_0 A^(→−) = L_0 u_z^(→−); M_0 M^(→−) = d_z(t)u_z^(→−).
Q9. Isoler la masse ponctuelle M et effectuer un bilan des actions mécaniques extérieures dans le cas où le sismomètre est au repos. Écrire le théorème de la résultante statique suivant u_z^(→−) et en déduire la relation à l'équilibre entre z_0, z_v, k, M et de g.
Q10. Au cours du séisme, déterminer l'expression de l'accélération de la masse M dans le référentiel galiléen ℛ en fonction des longueurs pertinentes.
Q11. Isoler la masse ponctuelle M et effectuer un bilan des actions mécaniques extérieures au cours d'un séisme. Établir l'équation différentielle vérifiée par d_z(t) lors de la secousse sismique. Simplifier l'expression pour obtenir le résultat uniquement en fonction de d_z(t), de ses dérivées, de (d^2 Z_s(t))/(dt^2) et des constantes du problème k, λ_e, λ_m et M.
Les transformées de Laplace des fonctions Z_s(t) et d_z(t) sont notées respectivement Z_S(p) et D_Z(p).
Q12. Déterminer, dans les conditions d'Heaviside, la fonction de transfert H(p) = (D_Z(p))/(Z_S(p)) et la mettre sous forme canonique. Exprimer la pulsation propre ω_0 et le coefficient d'amortissement ξ en fonction de M, λ_e, λ_m et de k.
Quels que soient les résultats obtenus précédemment, on considère la fonction de transfert :
H(p) = (D_Z(p))/(Z_S(p)) = (− (p^2)/(ω_0^2))/(1 + (2ξ)/(ω_0)p + (p^2)/(ω_0^2))
Au cours des séismes entraînant des tsunamis, le sol est soumis à une vibration verticale dépendante du temps. Le séisme présente une excitation du sol sinusoïdale de la forme :
Z_s(t) = Z_s cos(ωt)
avec Z_s l'amplitude des déplacements du sol et ω la pulsation des oscillations.
Q13. Déterminer le module et l'argument de la fonction de transfert harmonique H_–(jω). Distinguer les résultats en fonction de la valeur du ratio ω/(ω_0).
Q14. En régime permanent, la réponse du sismomètre est une fonction de forme similaire à l'excitation induite par le séisme. Donner la forme de la réponse d_z(t) en fonction des caractéristiques du sismomètre (ξ, ω_0) et des caractéristiques du séisme (Z_s, ω).
La figure 6 donne l'évolution du gain et de la phase de H_–(jω) en fonction du rapport ω/(ω_0) pour différentes valeurs du coefficient d'amortissement ξ.

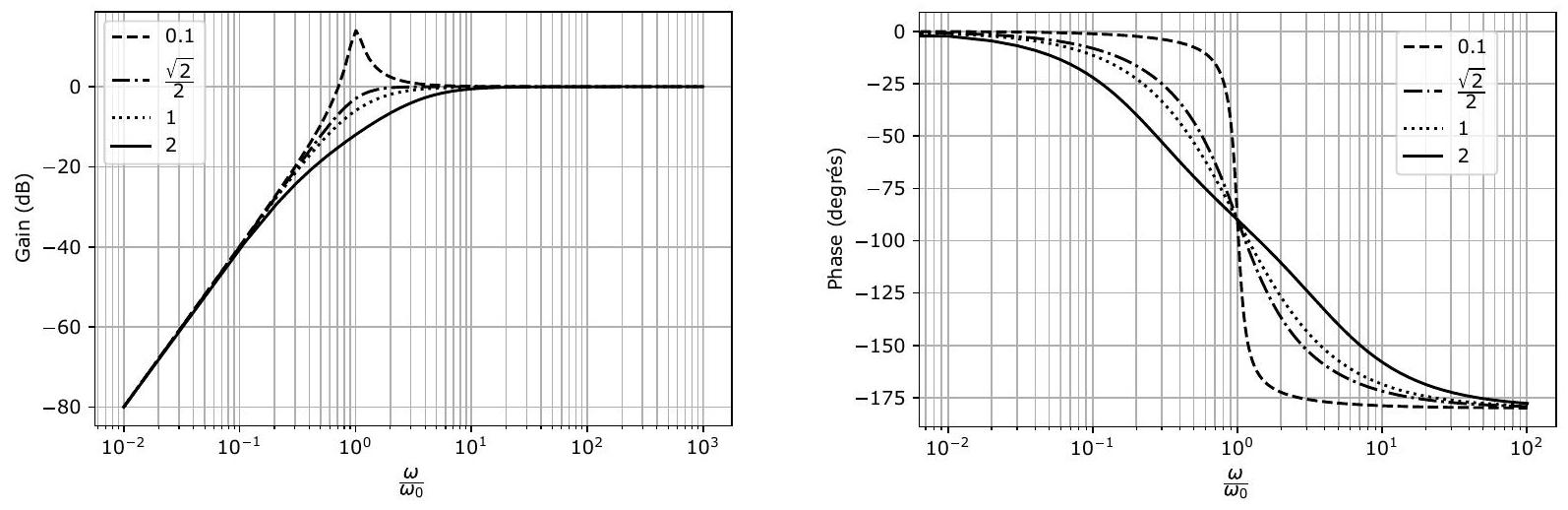

Figure 6 - Évolution du gain et de la phase de la fonction de transfert du sismomètre
Q15. Expliquer, de manière succincte, pourquoi l'évolution du gain et de la phase donnée sur la figure 6 correspond au modèle du sismomètre proposé précédemment.
Q16. L'amplitude mesurée doit être identique à l'amplitude du séisme sur le plage de fréquence correspondant à l'exigence définie dans le tableau 1. Comment faut-il choisir la pulsation propre ω_0 par rapport à la pulsation ω de la secousse sismique? Commenter physiquement ce résultat.
Q17. Quel est le meilleur choix pour le coefficient d'amortissement ξ pour que la réponse temporelle du sismomètre à un échelon soit la plus rapide sans dépassement? Á partir des données de la figure 6 , évaluer la valeur minimale de ω_0 correspondante en fonction de la fréquence des ondes sismiques à mesurer.
Le sismomètre étudié a une pulsation propre de 0, 1rad ⋅ s^(− 1) et un coefficient d'amortissement de (√2)/2.
Q18. Conclure sur les fréquences de séisme que ce sismomètre est capable de mesurer. L'exigence du cahier des charges est-elle vérifiée?

Partie II - Localisation du séisme

L'objectif de cette partie est de modéliser la localisation de l'épicentre du séisme à partir de l'estimation des distances entre chaque station et le séisme.

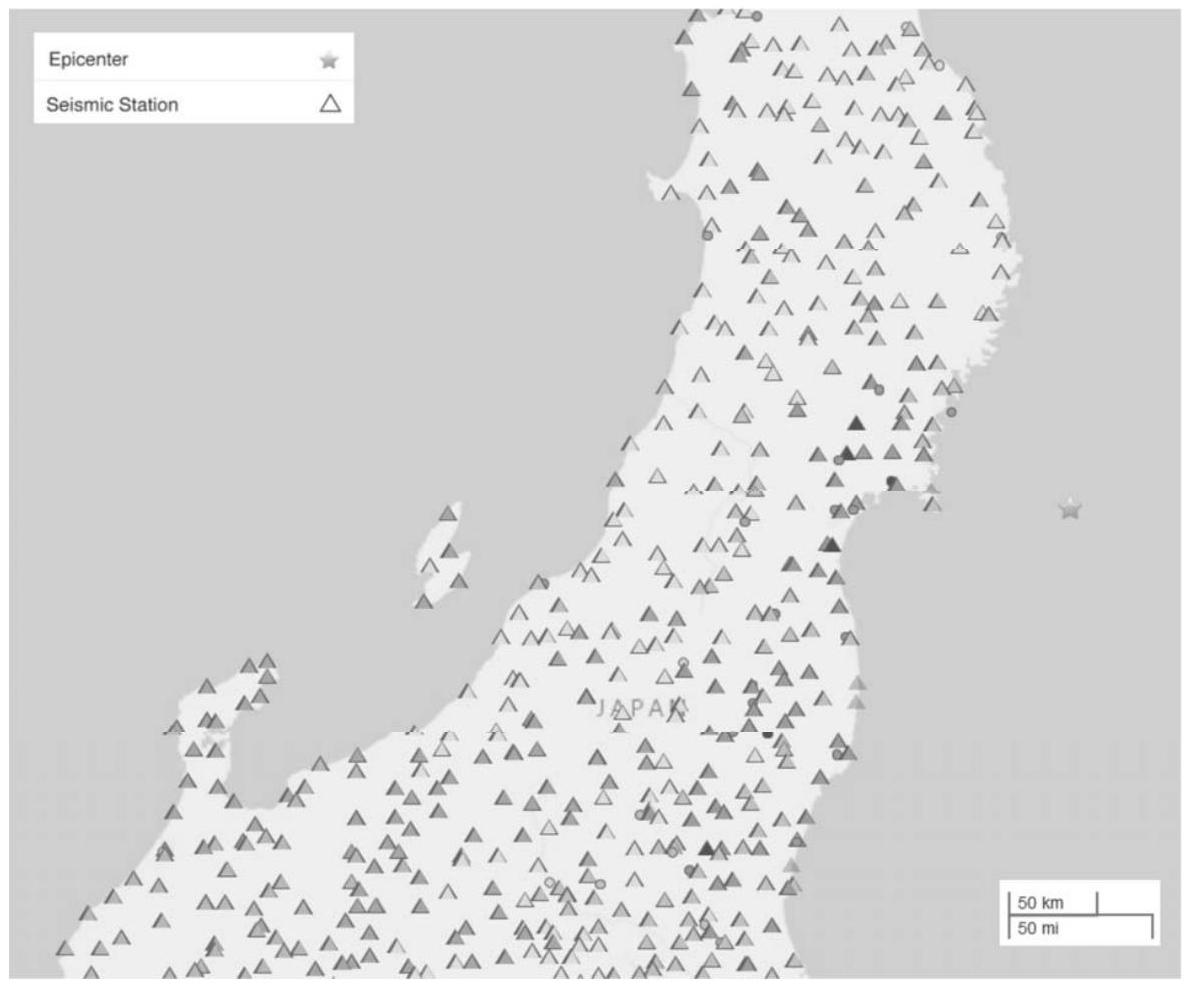

Figure 7 - Localisation de l'épicentre du séisme du 11 mars 2011 au large du Japon (Données USGS earthquake)
La localisation d'un séisme consiste à identifier l'endroit précis où il s'est produit. Les caractéristiques suivantes sont ainsi définies :
  • hypocentre : point précis où a débuté le phénomène de rupture : c'est à partir de ce point que sont émis les ondes sismiques mesurées ensuite par les sismomètres. Ses coordonnées sont définies par sa latitude, sa longitude et sa profondeur.
  • épicentre : projection à la surface de la Terre de l'hypocentre. Ce point est défini par ses coordonnées géographiques (latitude et longitude). Ces coordonnées sont notées x et y dans la suite du sujet.
Le principe de la localisation des séismes est la trilatération des informations fournies par les enregistrements de plusieurs stations disposant de sismomètres. Les mesures sont enregistrées dans 3 directions orthogonales : 2 horizontales (Est-Ouest et Nord-Sud) et une verticale.
La figure 7 donne la localisation de l'épicentre du séisme au large du Japon en mars 2011. Des centaines de stations ont enregistré le séisme via des sismomètres et ont pu estimer la localisation de l'épicentre du séisme.
L'analyse des données des sismogrammes permet de déterminer la distance r_i entre la station i située aux coordonnées (x_i, y_i) et l'épicentre du séisme situé aux coordonnées (x_e, y_e). Cette analyse complexe n'est pas étudiée dans ce sujet.
Pour cela, chaque station i, de coordonnées ( x_i, y_i ), est positionnée sur une carte. Le rayon du cercle de centre (x_i, y_i) qui passe par l'épicentre ( x_e, y_e ) est noté r_i. L'évaluation des distances r_i est complexe et peut engendrer des erreurs. De ce fait, le recoupement des données issues des différentes stations de mesure ne fait que situer l'épicentre dans une certaine zone (figure 8a).
Pour approximer ce point (x_e, y_e), le principe de la modélisation plane associée est donnée sur la figure 8b pour 3 stations de mesure.

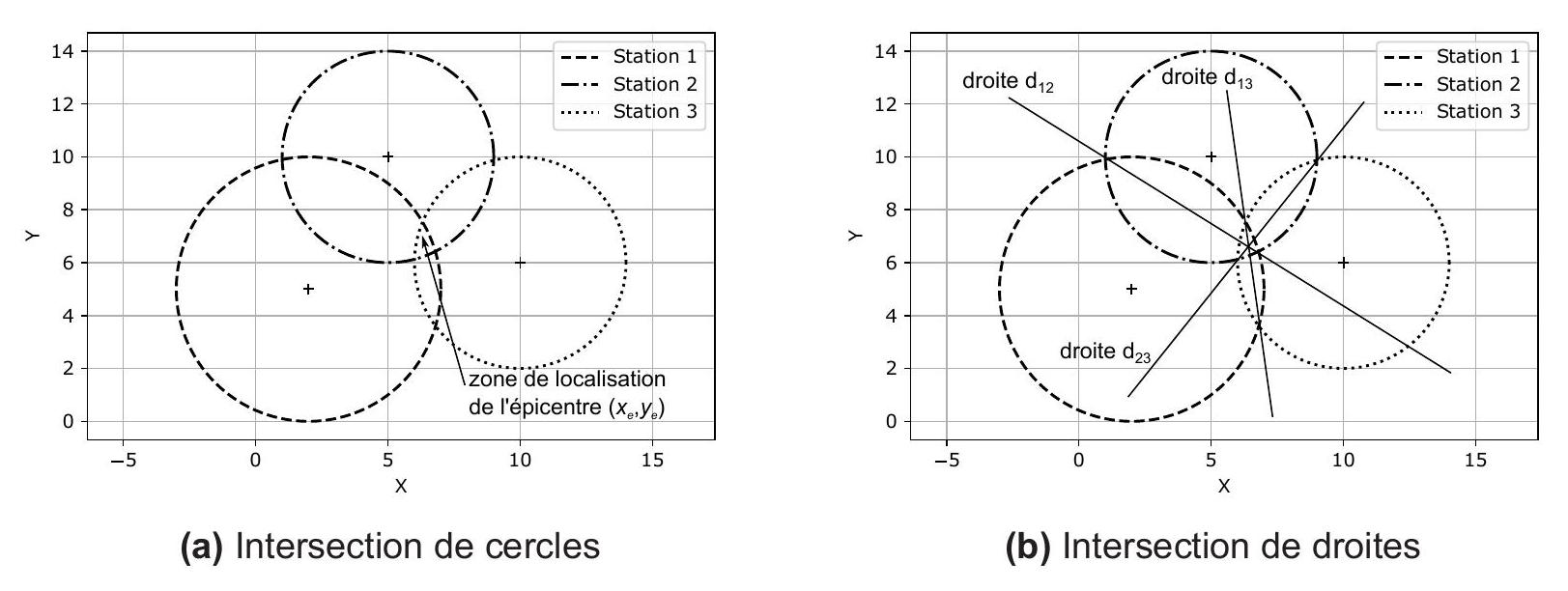

Figure 8 - Principe de localisation de l'épicentre d'un séisme
Pour obtenir un système linéaire à résoudre, les coordonnées de l'épicentre sont définies en créant des droites dont les équations sont données par la différence terme à terme des équations de deux cercles. L'intersection des droites va donner la position de l'épicentre.
Q19. Dans le cas donné sur la figure 8a, écrire, de manière littérale, les équations de chaque cercle.
Q20. Développer les équations des cercles des stations 1 et 2. Effectuer la différence terme à terme et en déduire l'équation de la droite d_(12) de la figure 8b. Effectuer l'application numérique.
Q21. Dans le cas donné sur la figure 8b, écrire, de manière littérale, les équations de chaque droite. En déduire le système d'équations linéaire permettant de localiser l'épicentre et le mettre sous la forme AX = R avec A une matrice 3 × 2, X le vecteur donnant les coordonnées de l'épicentre et R un vecteur de 3 composantes.
Q22. Evaluer le rang du système précédent. Simplifier le système matriciel précédent en le mettant sous la forme A^′ X = R où la nouvelle matrice A^′ est carrée de dimension 2 × 2.
L'évaluation des distances r_i peut présenter des incertitudes, ce qui va entraîner des incertitudes sur la localisation de l'épicentre. L'incertitude sur la distance est notée δR et l'incertitude sur la position de l'épicentre est notée δX. L'équation devient :
A^′(X + δX) = (R + δR)
II est possible de montrer que la variation de la localisation du séisme est majorée par la variation de la distance r_i grâce à l'expression :
(‖δX‖)/(‖X‖) = (‖A^′‖ ⋅ ‖A^(′ − 1)‖)(‖δR‖)/(‖R‖)
où les normes utilisées ont été bien choisies.
Le produit des normes ‖A^′‖ ⋅ ‖A^(′ − 1)‖ s'appelle le conditionnement de la matrice A^′. La matrice A^′ est bien conditionnée lorsqu'une faible variation de R engendre une faible variation de X.
Q23. Parmi les valeurs { − 10000, − 1000, − 1, 1, 1000, 10000}, lesquelles sont plausibles et laquelle entraînera le meilleur conditionnement de la matrice A^′ ? Justifier.
En pratique, il n'y a pas seulement 3 stations équipées de sismomètres qui permettent de donner des informations sur la localisation de l'épicentre. En effet, la figure 7 montre que plusieurs centaines de stations ont enregistré le séisme du 11 mars 2011 au Japon. Il est ainsi nécessaire d'analyser les données issues de toutes les stations qui ont détecté le séisme pour localiser l'épicentre du séisme le plus précisément possible.
Dans ce cas, la matrice A possède 2 colonnes et de nombreuses lignes. La résolution du système AX = R se fait par le calcul de la matrice pseudo-inverse de A. Cette pseudo-inverse permet de donner une solution de norme minimale à un système d'équations où il y a plus d'équations que d'inconnues.
La pseudo-inverse se définit de la manière suivante : si ^t AA est inversible alors la solution de AX = R de norme minimale est donnée par A^+R où A^+est la pseudo-inverse de A définie par:
A^+ = (^t AA)^(− 1) ⋅ ^t A.
Q24. Á partir du système précédemment défini, expliquer comment obtenir la localisation de l'épicentre.

Partie III - Propagation d'un Tsunami

L'objectif de cette partie est de modéliser la propagation du tsunami et d'estimer son temps de propagation à partir de l'épicentre.
Dans cette partie, nous allons nous intéresser à la propagation du tsunami en mer afin de prévoir l'instant d'arrivée du tsunami sur les côtes. Pour cela, étudions la propagation unidimensionnelle selon l'axe ( Ox ) d'une onde de surface en eau peu profonde (la profondeur est très faible devant la longueur d'onde). L'eau sera considérée comme un fluide parfait et incompressible. Elle occupe au repos tout l'espace compris entre z = 0 et z = h (figure 9). Lors du passage de l'onde, la surface libre de l'eau en x est déplacée verticalement de ζ(x, t). On note v⃗ le champ des vitesses de l'écoulement, celui-ci vérifie l'équation suivante:
(∂v→)/(∂t) = − 1/ρgrad^(→−)(P) + g⃗.

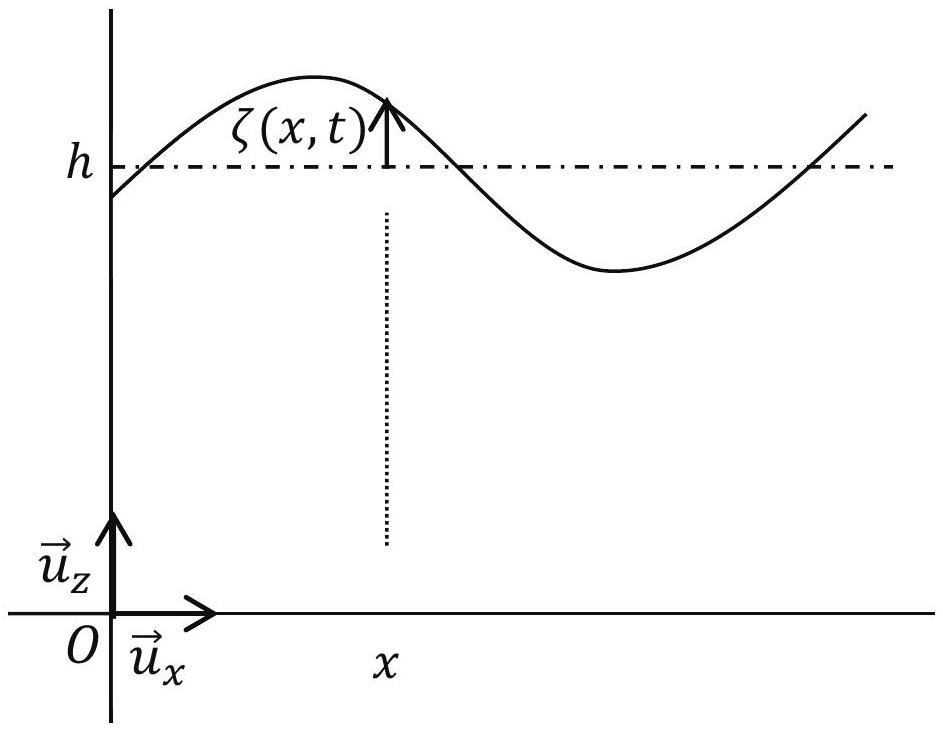

Figure 9 - Surface libre de l'eau au passage de l'onde

Données numériques et notations

  • intensité du champ de pesanteur terrestre g ≃ 10 m ⋅ s^(− 2);
  • masse volumique de l'eau ρ = 1, 0 ⋅ 10^3 kg ⋅ m^(− 3);
  • longueur d'onde d'un tsunami λ_T ≃ 100 km en haute mer;
  • amplitude ζ_(max) d'un tsunami en haute mer : quelques décimètres;
  • période d'un tsunami en haute mer, T_T ≃ 30 min.
Q25. Justifier, à partir des ordres de grandeur proposés, qu'il est difficile de détecter un tsunami en haute mer.
Q26. Justifier que le champ des vitesses vérifie v→ = v_x(x, z, t)u⃗_x + v_z(x, z, t)u⃗_z.
Q27. Les trajectoires des particules de fluide au passage d'une onde sinusoïdale de longueur d'onde λ pour différentes profondeurs d'eau h sont photographiées figure 10. L'évolution de l'allure des trajectoires des particules de fluide pour différentes valeurs du rapport h/λ est présentée figure 11. À la limite h/λ≪1, justifier que v→ ≃ v_x(x, t)u⃗_x.
Figure 10 - Photographie des trajectoires des particules de fluide au passage d'une onde sinusoïdale

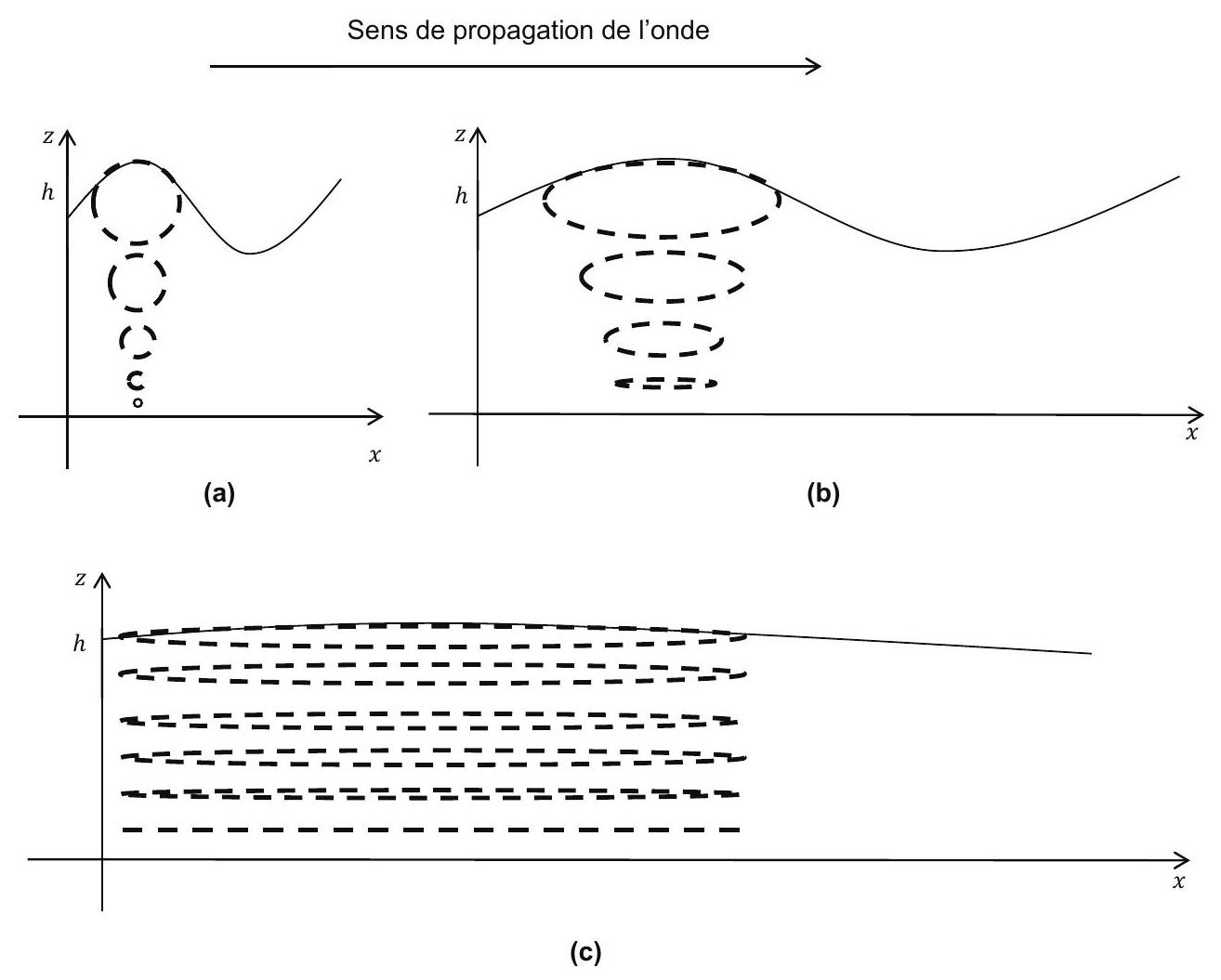

Figure 11 - Évolution de la trajectoire des particules de fluides au passage de l'onde pour des valeurs décroissantes de la figure (a) à la figure (c) du rapport h/λ
Q28. En généralisant l'expression du champ des vitesses obtenue à la Q26, simplifier l'équation (1), puis la projeter selon les axes x et z.
Q29. En déduire que le champ de pression est donné par P(x, z, t) = P_0 + ρg(h + ζ(x, t) − z) où P_0 est la pression atmosphérique. On supposera pour cela que la pression est continue à l'interface air-eau.
Q30. En réalisant un bilan de masse, entre t et t + dt, pour la tranche de fluide comprise entre x et x + dx, de hauteur h + ζ(x, t) à l'instant t et de largeur arbitraire L_y, montrer que (∂ζ)/(∂t) ≃ − h(∂v_x)/(∂x). On mettra à profit le fait qu'une augmentation de la masse d'eau comprise entre x et x + dx se traduit par une augmentation de ζ. On exprimera de deux manières la masse δm_e entrant (algébriquement) dans la tranche de fluide, entre t et t + dt, et on précisera l'approximation effectuée.
Q31. Finalement, montrer que :
(∂^2 ζ)/(∂t^2)(x, t) − c^2(∂^2 ζ)/(∂x^2)(x, t) = 0
où c = √(gh). Comment s'appelle ce type d'équation?
Q32. La propagation des ondes vérifiant cette relation est-elle dispersive lorsque h ne varie pas?
Sur les figures 12 et 14, chaque "pic" correspond à la position d'un paquet d'ondes à un instant donné. Le paquet d'ondes se déplace dans le sens des x croissants.
Q33. D'après les figures 13 et 14 , le modèle rend-il bien compte d'une augmentation de l'amplitude au voisinage des côtes? Le modèle rend-il bien compte d'une diminuation de la célérité des ondes se propageant dans l'eau lorsque la profondeur diminue? L'allure des courbes de la figure figure 14 est-elle compatible avec votre réponse à la question Q32. Justifier.

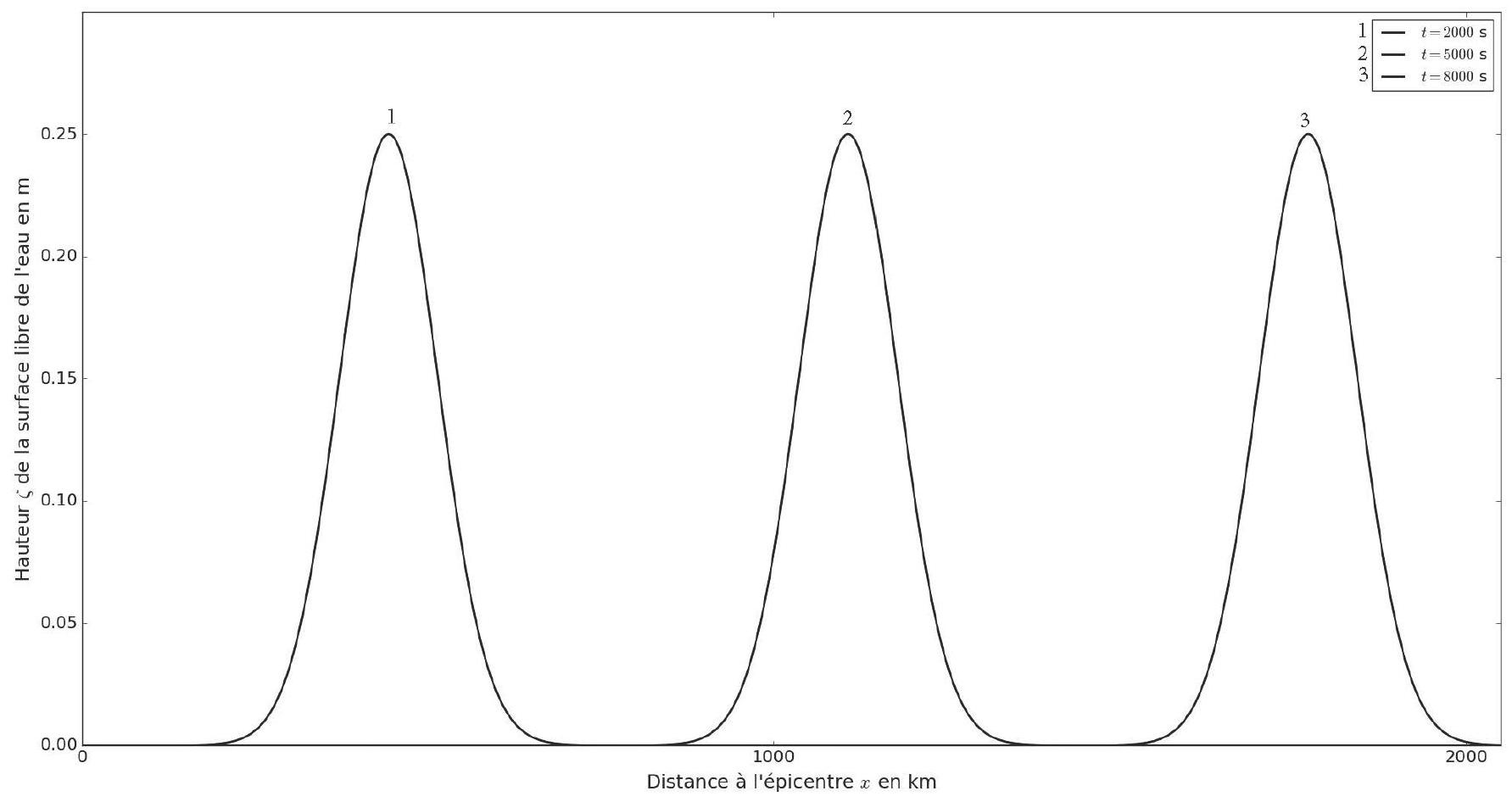

Figure 12 - Propagation "simulée" d'une perturbation "Gaussienne" à la surface de l'eau à partir de l'épicentre, la profondeur est représentée (figure 13). Les différentes courbes représentent la surface de l'eau à différents instants
Q34. Justifier que le temps de propagation τ_p de l'épicentre jusqu'à un point d'abscisse d est donné par τ_p = ∫_0^d(dx)/(√(gh(x))).
On souhaite estimer le temps de propagation du tsunami entre l'épicentre M_0 et un autre point noté M_n. Pour cela, on dispose d'une liste dist dont chaque élément, lui même une liste de deux termes, est associé à un point M_i d'abscisse x_i selon l'axe x. Le premier élément de dist[i] est la distance M_i M_(i + 1) en km et le deuxième élément est la profondeur h(x_i), exprimée en mètre, de l'eau en M_i.
Q35. Écrire une fonction Python Tpropag prenant la liste dist comme argument et renvoyant, en utilisant la méthode des rectangles, le temps de propagation, exprimé en heure, du tsunami entre M_0 et M_n.

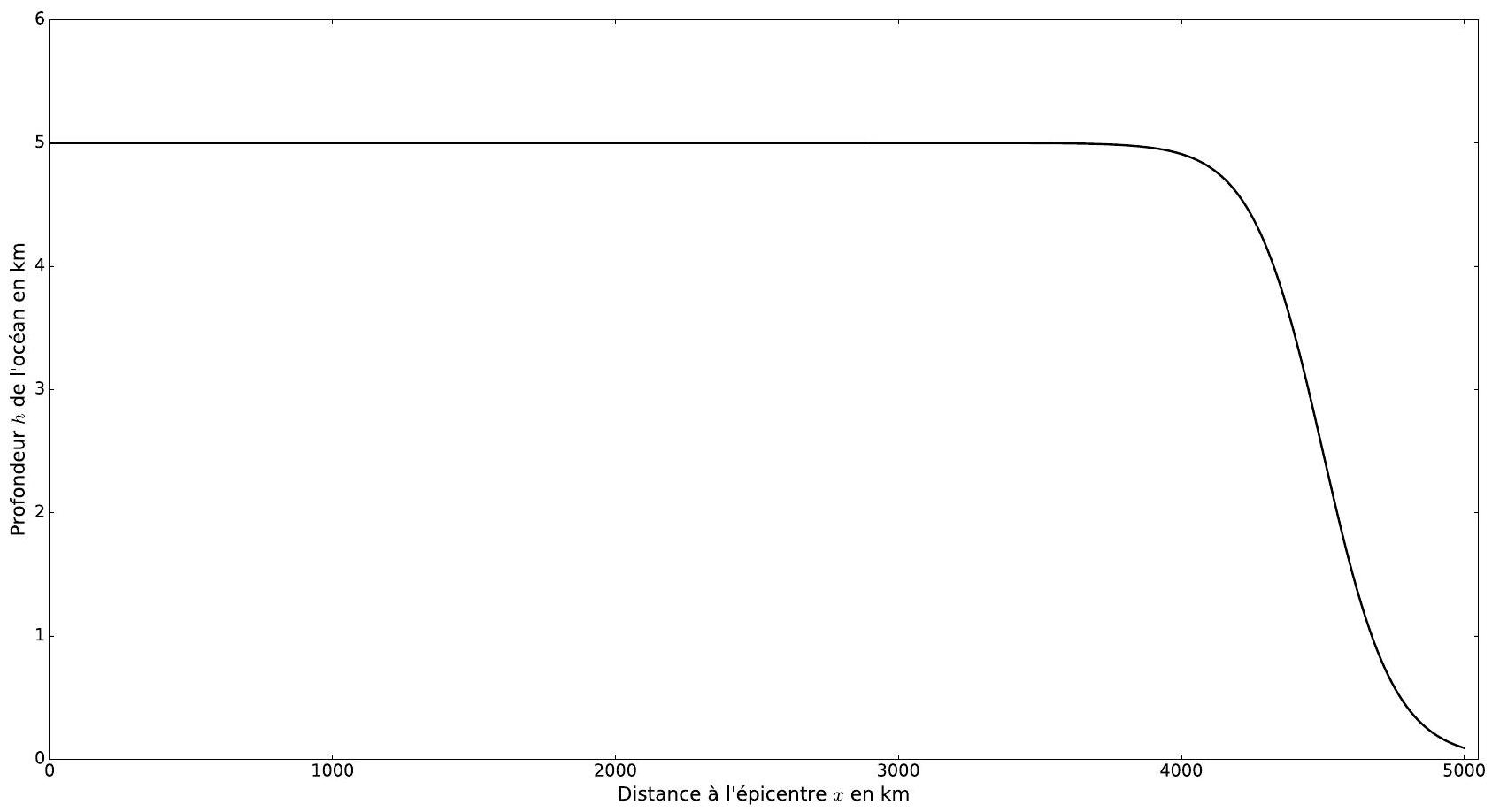

Figure 13 - Profondeur "simulée" h du plancher océnanique

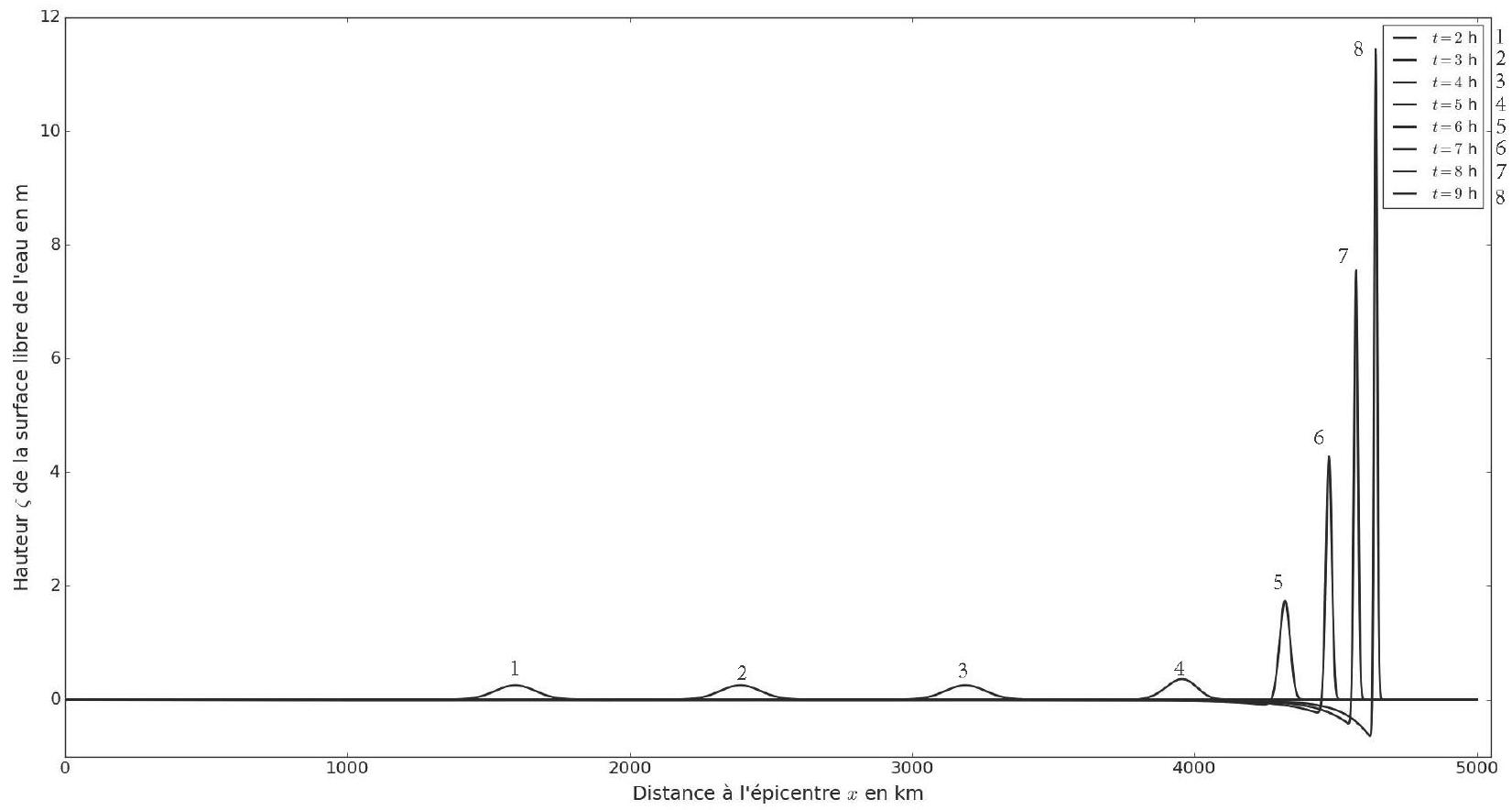

Figure 14 - Propagation "simulée" d'une perturbation "Gaussienne" à la surface de l'eau à partir de l'épicentre, la profondeur est représentée (figure 13). Les différentes courbes représentent la surface de l'eau à différents instants
Un réseau de détecteur appelé réseau de bouée D.A.R.T. pour Deep-ocean Assessment and Reporting of Tsunamis a été mis en place pour surveiller la propagation des tsunamis en mer. La bouée n^∘51407 (située au sud de Hawaï) de ce réseau a enregistré le passage du tsnunami du 11 mars 2011. Cet enregistrement est présenté figure 15.

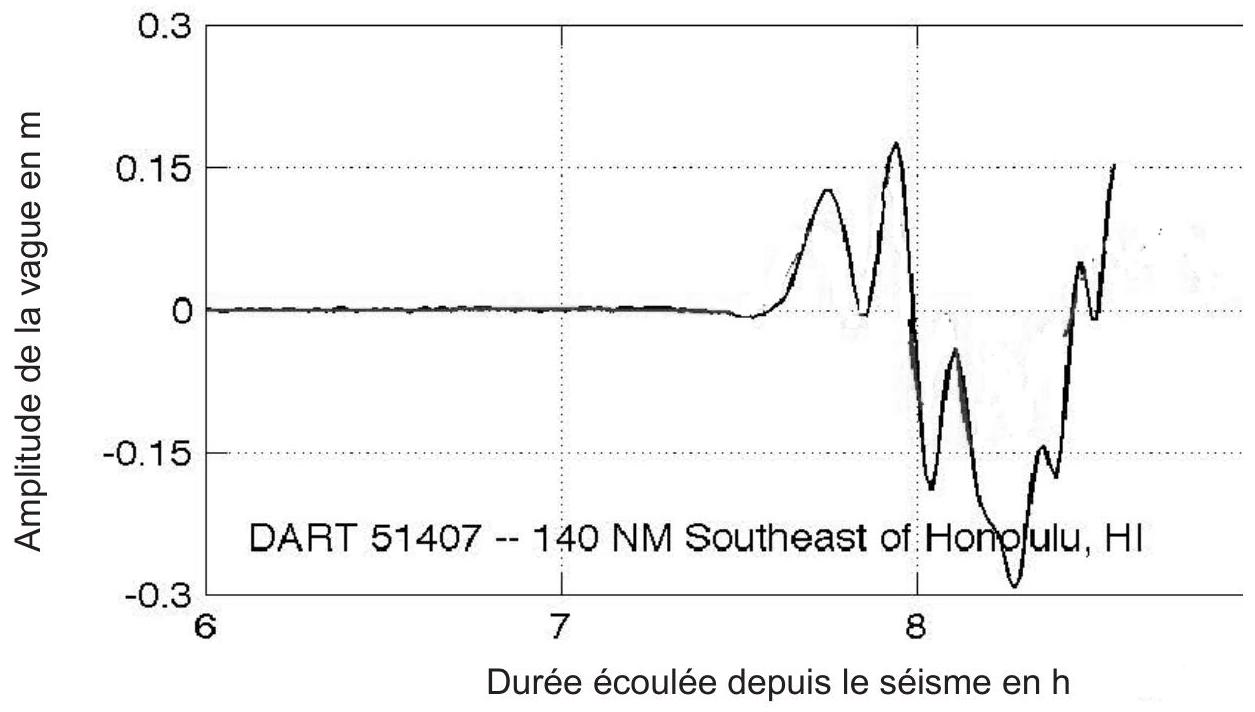

Figure 15 - Enregistrement de la bouée DART nㅇ51407 le 11 mars 2011 (Source : NOAA center for tsunami research)
Q36. L'appel de la fonction Tpropag appliqué au cas de la propagation du tsunami de mars 2011 de son épicentre au large du Japon à la bouée D.A.R.T. n^∘51407 renvoie 7,66 . En se fixant une marge égale à 1% du temps de propagation réel, ce résultat est-il acceptable?
Q37. La mise en place d'un réseau de sismomètres et de bouées D.A.R.T. permet-elle de prévenir les populations?

Questions fréquentes

4 questions
Sur quoi porte le sujet de modélisation CCINP PSI 2022 ?
Afficher ou masquer la section

Sur quoi porte le sujet de modélisation CCINP PSI 2022 ?

Sur la détection des tsunamis : modèle d'un sismomètre électromagnétique, localisation de l'épicentre par un système linéaire, puis propagation d'une onde de surface et calcul du temps d'arrivée en Python.

Quelles erreurs le jury a-t-il le plus relevées en modélisation CCINP PSI 2022 ?

Des réponses hors de la question posée, des bilans de forces incomplets, une mauvaise exploitation de la fonction de transfert, des confusions entre composante et coordonnée et une notion de dispersion mal maîtrisée.

Faut-il traiter les parties dans l'ordre en modélisation CCINP PSI 2022 ?

Le jury le conseille, car les parties ne sont pas tout à fait indépendantes. Il admet de sauter une partie pour y revenir, mais pas les allers-retours incessants dans une même partie.

La présentation compte-t-elle en modélisation CCINP PSI 2022 ?

Oui, le rapport précise que 5 % de la note porte sur la présentation et l'orthographe, et demande des résultats encadrés plutôt que surlignés.

Pas de description pour le moment
