Présentation du sujet

Difficile
Autour du dioxyde de titane (chimie) et la machine synchrone autopilotée (physique)
Afficher ou masquer la section

L'épreuve comporte deux problèmes indépendants. Le problème de chimie étudie l'élément titane, le titane métallique, la préparation et la purification du dioxyde de titane, puis son utilisation dans l'industrie de la peinture. Le problème de physique étudie le principe de la machine synchrone, sa conversion d'énergie électromécanique, son autopilotage par résolveur, et son démarrage en fonctionnement asynchrone.

  1. 1I. L'élément titaneÉtudier la structure électronique et les isotopes du titane.
  2. 2II. Le titane métalliqueÉtudier la structure cristalline, la compacité et la passivité du titane métallique.
  3. 3III. Préparation du dioxyde de titaneÉtudier les nombres d'oxydation et les réactions de préparation du dioxyde de titane.
  4. 4IV. Purification du dioxyde de titaneÉtudier un équilibre chimique de purification à travers l'enthalpie libre, la constante d'équilibre et le rendement.
  5. 5V. Utilisation du dioxyde de titane dans l'industrie de la peintureÉtudier la polymérisation de l'acide acrylique utilisé comme liant.
  6. 6Physique, Parties I à IV : la machine synchroneÉtudier le champ magnétique créé par une spire, la conversion d'énergie électromécanique, l'autopilotage par résolveur et le démarrage asynchrone de la machine synchrone.

Difficile. Le rapport, qui porte sur le problème de chimie, indique un niveau global en baisse par rapport aux années précédentes, une moyenne des notes particulièrement basse, et un ensemble de correcteurs fortement déçu des copies de cette session.

Ce qu'a observé le jury

6 erreurs relevées
Masse volumique aberrante · Compacité confondue avec coordinance · Erreur d'unité sur la constante d'équilibre
Afficher ou masquer la section

Placée en début de sujet, la chimie est abordée par la quasi-totalité des candidats, mais le niveau global est en baisse par rapport aux années précédentes : seules les questions directement évidentes sont généralement traitées, et les questions de réflexion, pourtant simples, n'intéressent guère les candidats. Les correcteurs sont fortement déçus des copies de cette session, même si elles restent le plus souvent bien présentées.

Les erreurs les plus sanctionnées

  1. 1
    Masse volumique aberranteII.2

    Très peu de réponses exactes pour la masse volumique du titane hexagonal, les calculs fournissant des résultats aberrants entre 10^-26 et 10^+30 kg/m3.

  2. 2
    Compacité confondue avec coordinanceII.3

    La compacité et la coordinance sont souvent confondues par les candidats.

    « compacité et coordinance sont souvent confondues »
  3. 3
    Erreur d'unité sur la constante d'équilibreIV.2

    La valeur de l'enthalpie libre standard est correcte, mais la valeur de la constante d'équilibre est fausse, le plus souvent à cause d'une erreur d'unité entre joules et kilojoules.

  4. 4
    Double liaison omise dans l'acide acryliqueV.2

    Le plus souvent, la formule de l'acide acrylique ne comporte pas la double liaison, ce qui empêche toute réflexion sur la polymérisation alors que le nom du composé est pourtant donné.

  5. 5
    Isotope majoritaire du titane mal identifiéI.3

    Seules 20 % des copies donnent l'isotope majoritaire du titane, une copie allant jusqu'à trouver un atome de titane avec 63 000 neutrons.

    « Une copie trouve un atome de titane avec 63 000 neutrons »
  6. 6
    Lecture de diagramme potentiel-pH approximativeII.4

    Si une grande majorité de copies explique pourquoi le titane métallique réduit l'eau thermodynamiquement, la lecture des valeurs numériques sur le diagramme est le plus souvent qualifiée de folklorique par les correcteurs.

Ce qui a été bien réussi

  • Les questions I.1 et I.2 sont bien traitées.
  • La question III.1 sur les nombres d'oxydation est bien traitée.
  • La compacité de l'empilement compact de sphères dures est connue, avec un calcul de compacité correct en moyenne.
  • Les isomères demandés en V.1 sont corrects.

Conseils du jury

  • Vérifier la cohérence physique des résultats numériques obtenus, en particulier leur ordre de grandeur et leur signe.
  • Faire attention aux unités dans les calculs thermodynamiques, notamment entre joules et kilojoules.
  • Ne pas confondre compacité et coordinance en cristallographie.
  • Approfondir la réflexion sur les questions qui ne tombent pas immédiatement sous le sens, et pas seulement traiter les questions évidentes.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF
Les calculatrices sont autorisées.
N.B. : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
L'épreuve comporte un problème de chimie et un problème de physique. Les candidats traiteront les deux problèmes dans l'ordre de leur choix et les rédigeront de façon séparée. Le sujet comporte 12 pages.
Durées approximatives : Chimie : 2 heures
Physique : 2 heures

PROBLEME DE CHIMIE

Toutes les données nécessaires à la résolution de ce problème apparaissent au § VI en fin d'énoncé.

AUTOUR DU DIOXYDE DE TITANE

Le dioxyde de titane est un solide minéral largement utilisé dans des domaines variés de l'industrie (production mondiale entre 4 et 5Mt/an ). Sa principale application ( > 90% ) concerne les peintures auxquelles il apporte, comme pigment, une couleur blanche très lumineuse. Dans des secteurs de pointe, on utilise également ses propriétés catalytiques (synthèses diverses) ou photo-catalytiques (vitrages auto-nettoyants). Le problème ci-dessous évoque la synthèse et les propriétés de ce composé.

I. L’élément titane

I.1. Ecrire la structure électronique du titane. Pourquoi cet élément fait-il partie de la famille des éléments de transition?
I.2. Pourquoi l'ion Ti^(4 +) possède une grande stabilité ?
I.3. Compte tenu de la valeur de la masse atomique de l'élément titane, quel est le nombre de neutrons de son isotope, très probablement majoritaire dans la nature ?

II. Le titane métallique

II. 1. A température ordinaire, le titane métallique cristallise, comme de nombreux métaux, dans le système hexagonal. Calculer sa compacité en utilisant les paramètres de maille fournis au § VI. Comparer la valeur obtenue à celle d'un empilement strictement compact ABAB de sphères dures identiques et discuter l'appellation de «pseudo-compacte» généralement utilisée pour la structure du titane hexagonal.
II.2. Calculer la masse volumique du titane hexagonal.
II.3. Au-dessus de 880^∘C environ, le titane métallique cristallise dans le système cubique centré. Quelle évolution de coordinance observe-t-on au passage de la variété allotropique basse température à la variété allotropique haute température ?
II.4. Montrer, en observant le diagramme e-pH fourni, que le titane métallique réduit l'eau. Ecrire les bilans correspondant à cette réduction à pH = 2 et à pH = 12 (on considérera que le titane s'oxyde au degré ( + II). Calculer l'affinité chimique standard de la réaction à pH = 12. Conclure.
II.5. Qu'obtient-on en théorie par ajout d'un excès de titane métallique en poudre à une solution aqueuse de chlorure titanique TiCl_3 ?
II.6. Pourquoi le titane est-il un métal passif dans les eaux naturelles aérées ? Schématiser le montage électrochimique permettant de mettre en évidence cette passivité par tracé des courbes i/e.

III. Préparation du dioxyde de titane

III.1. La méthode de préparation de TiO_2 par voie humide a comme point de départ le trioxotitanate de fer (II), composé naturel de formule FeTiO_3, disponible sous forme de minerai. Ce titanate solide est solubilisé dans l'acide sulfurique concentré, donnant un mélange de sulfate ferreux FeSO_4 et de sulfate de titanyle TiOSO_4(TiO^(2 +) + SO_4^(2 −)). Montrer, en utilisant les nombres d'oxydation, que cette transformation n'est pas une réaction d'oxydo-réduction.
III.2. Après séparation du sulfate ferreux par cristallisation, la solution de sulfate de titanyle est traitée par une base qui précipite le dioxyde de titane. Dans quelle partie du diagramme e-pH de la Figure 1 (page 5) envisageriez-vous de placer le domaine de l'ion titanyle TiO^(2 +)_((aq)) ?
III.3. Par quelle réaction de dismutation, dont on écrira le bilan complet, pourrait-on également obtenir le dioxyde de titane ?

IV. Purification du dioxyde de titane

IV.1. Le dioxyde de titane obtenu par cette méthode ainsi que le dioxyde de titane naturel doivent toujours être purifiés. Cette purification utilise le passage par le tétrachlorure gazeux TiCl_4. Quelle est la formule de Lewis de cette molécule ? Quelle est sa géométrie ?
IV.2. La méthode utilisée industriellement pour préparer le tétrachlorure n'est pas la réaction directe :
TiO_(2(s)) + 2Cl_(2(g)) = TiCl_(4(g)) + O_(2(g))
mais la «Réaction d'Oerstedt», une carbo-chloration de TiO_2 à température élevée selon :
TiO_(2(s)) + 2Cl_(2(g)) + 2C_((s)) = TiCl_(4(g)) + 2CO_((g))
Pour comprendre la nécessité de l'ajout de carbone aux réactants TiO_2 et Cl_2, calculer la constante d'équilibre à 1100 K de la réaction sans carbone (réaction 1). En déduire la quantité de TiCl_(4(g)) formée dans un réacteur fermé porté à 1100 K et contenant initialement un excès de TiO_2 solide et 10 mol de dichlore gazeux à la pression de 1 bar . Rendement?
IV.3. Comment évoluerait cette quantité (IV.2.) si on travaillait avec les mêmes quantités de matière dans un réacteur de volume 10 fois plus petit ?
IV.4. On place maintenant dans le même réacteur 10 mol de dichlore, un excès de TiO_2 et un excès de carbone, ce dernier supposé occuper un volume négligeable. Calculer, de la façon la plus concise possible, la quantité de tétrachlorure de titane formée par la réaction 2 dans ces conditions et comparer au résultat de la question IV.2. Conclure.

V. Utilisation du dioxyde de titane dans l'industrie de la peinture

La majeure partie du dioxyde de titane produit dans le monde est utilisée comme pigment blanc dans les peintures. Une peinture est un mélange de plusieurs phases:
  • Une phase liquide constituée d'un solvant dans lequel est dissous un composé filmogène qui génère le feuil de peinture par évaporation du solvant (séchage de la peinture),
  • Une phase solide pulvérulente d'un pigment apportant la couleur désirée ( TiO_2 dans le cas présent),
  • Une ou plusieurs phases solides pulvérulentes accessoires, les charges, conférant des propriétés mécaniques ou anti-corrosion.
    V.1. Les composés organiques ont longtemps constitué l'essentiel des solvants de peintures. Ce sont des hydrocarbures, des alcools, des esters, des cétones et des dérivés chlorés. Combien d'isomères de chaîne compte-t-on pour le monométhylhexane ? Quel est le nom de celui qui est optiquement actif ? Représenter son stéréoisomère R.
    V.2. L'acide acrylique (acide 2 -méthyl, propénoïque) est le composé qui a donné son nom aux peintures acryliques. De nombreux dérivés polymères et polycondensés de cet acide sont employés comme composants filmogènes des peintures. Ecrire la formule développée de cet acide et celle du carbanion qui se forme quand il est attaqué par la base amidure NH_2^−(ce carbanion est le précurseur de polymérisation anionique de l'acide acrylique).
    V.3. Donner le mécanisme de formation du dimère à partir de ce carbanion. Quelle est la formule du motif de l'acide polyacrylique?

VI. DONNÉES NUMÉRIQUES

Numéro atomique :
Ti : 22
Masse molaire atomique :
Ti = 47, 9 × 10^(− 3) kg ⋅ mol^(− 1)
Constante des gaz parfaits :
R = 8, 314 J ⋅ K^(− 1) ⋅ mol^(− 1)
Charge élémentaire :
q = 1, 60 × 10^(− 19)C
Nombre d'Avogadro :
N = 6, 02 × 10^(23) mol^(− 1)
Constante de Nernst à 298K :
ln10 × RT/F ∼ 0, 06 V

Rayon atomique

Ti_((s)) : r_(Ti) = 144, 8pm
Paramètres de maille du titane hexagonal :
a = 295, 0pm; c = 468, 6pm
Enthalpies libres de formation à 1100 K(kJ.mol^(− 1)) :
TiO_(2(s)), Δ_r G_1^∘ = − 744, 803; CO_((g)), Δ_r G_2^∘ = − 209, 075; TiCl_(4(g)), Δ_r G_3^∘ = − 630, 638

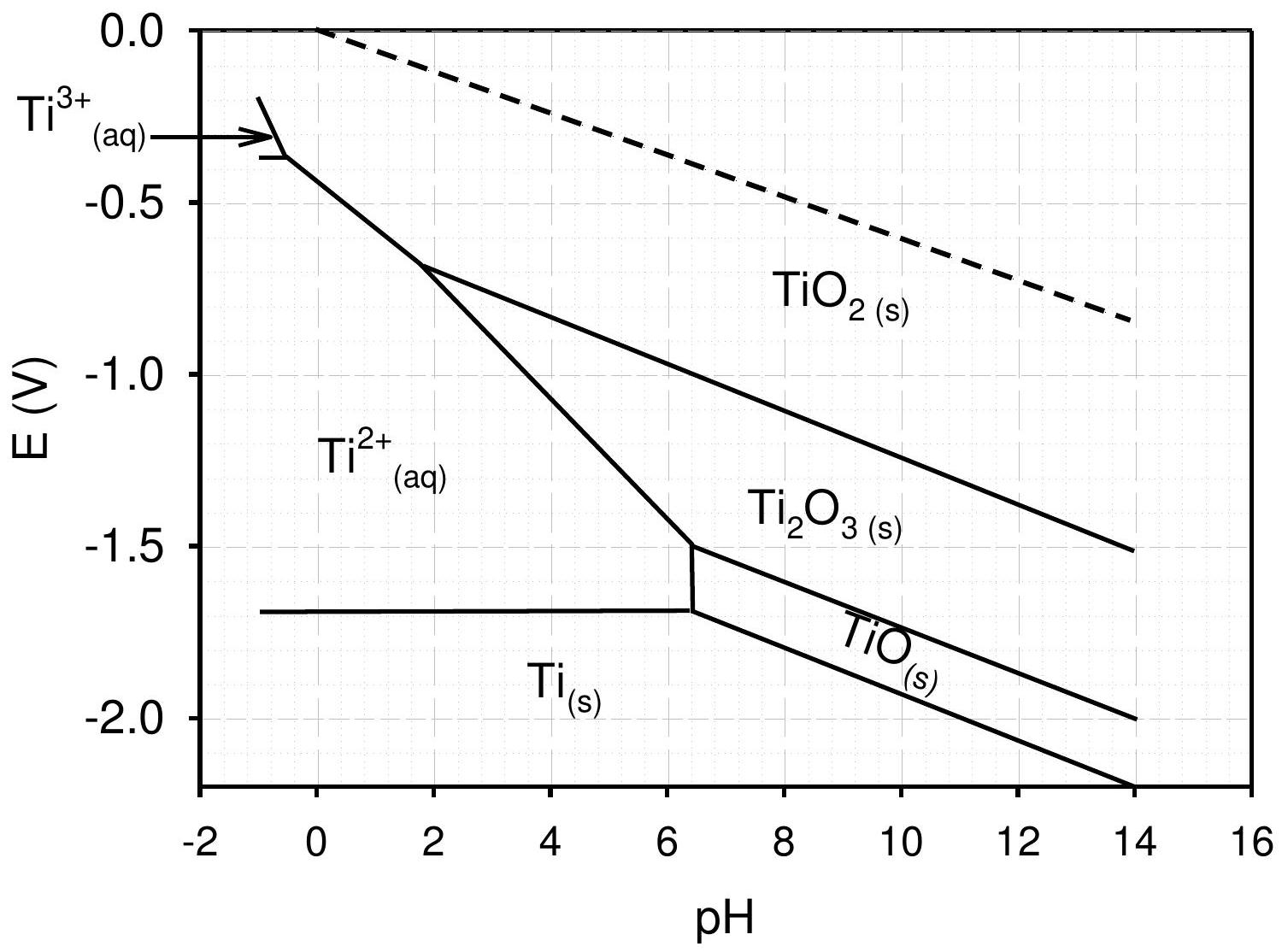

Fig. 1. Diagramme potentiel-pH du titane tracé pour une concentration en espèces dissoutes de 10^(− 2) mol. L^(− 1).

PROBLEME DE PHYSIQUE

A PROPOS DE LA MACHINE SYNCHRONE

Le principe de la conversion d'énergie électrique en énergie mécanique repose sur une interaction champ magnétique - courant électrique. Dans la machine synchrone, le stator est alimenté par un système de courants triphasés. Il crée à l'intérieur de la machine un champ tournant. Le rotor s'apparente à une bobine alimentée en courant continu. L'interaction du champ magnétique créé par le stator sur le courant du rotor est à l'origine d'un couple électromagnétique.
La machine peut être alimentée par un réseau de fréquence fixe ou par un onduleur autopiloté. Cette dernière solution permet d'optimiser les performances du moteur. Il délivre alors un couple maximum pour des courants d'intensité minimale, tout en ayant un fonctionnement stable.
Un formulaire se trouve en fin de problème.

PARTIE I - Préliminaire : champ magnétique créé par une spire en un point de son axe.

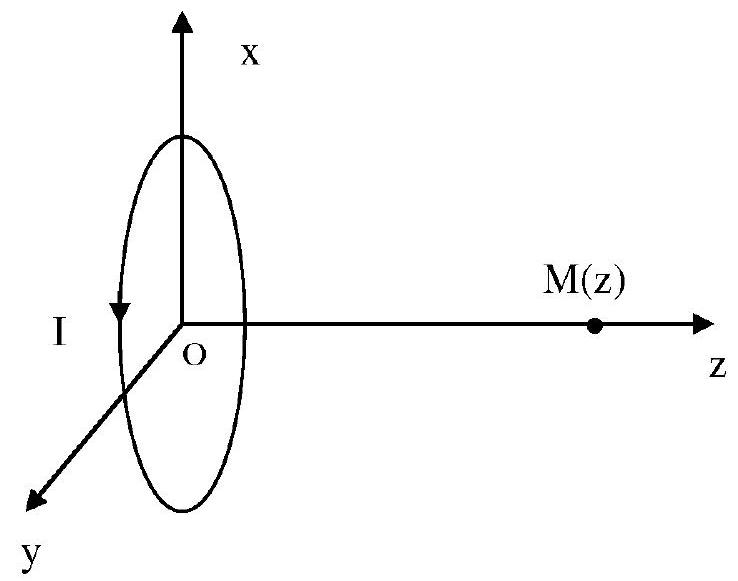

On considère une spire circulaire de centre O , de rayon R , contenu dans le plan Oxy , orthogonal à l'axe Oz et parcourue par un courant électrique constant I . Elle est située dans l'air assimilable magnétiquement à du vide. Elle est orientée dans le sens trigonométrique comme le montre la figure 1. On considère un point M , de cote z , situé sur l'axe Oz .
Figure 1
  1. Par des considérations de symétrie, déterminer la direction du champ magnétique B⃗(M), créé par la spire au point M . Déterminer ensuite son expression en fonction de I, R, z et de la perméabilité magnétique du vide μ_0.

PARTIE II - Principe de la conversion d'énergie électromécanique :

A] Etude du stator :

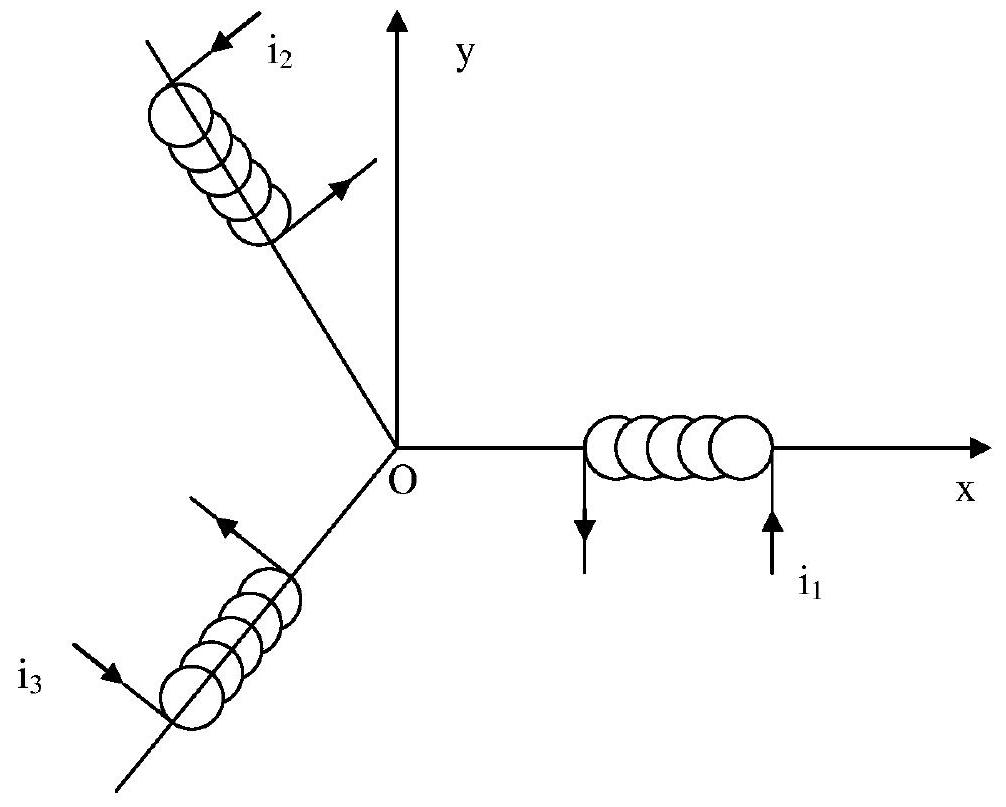

Le stator est constitué de trois bobines, dont les axes principaux contenus dans le plan xOy sont décalés de (2π)/3 les uns par rapport aux autres. Elles sont alimentées par un système de courant triphasé d'amplitude maximale I_m, (de valeur efficace I_(eff) ) et de fréquence f_s (de pulsation ω_s ). On a
{i_1(t) = I_m cos(ω_s t + φ); i_2(t) = I_m cos(ω_s t + φ − (2π)/3); i_3(t) = I_m cos(ω_s t + φ + (2π)/3)}}}{{
Chaque bobine crée dans la machine un champ magnétique proportionnel au courant qui la traverse et dirigé suivant son axe principal.
On note K le coefficient de proportionnalité et on a:
B⃗_j(t) = K.i_j(t).e⃗_j, avec j = 1, 2 ou 3
e⃗_1 = e⃗_x
e⃗_2 et e⃗_3 se déduisent de e⃗_1 par les rotations d'angle respectif 2π/3 et − 2π/3.
Figure 2
A.1) Donner l'expression du champ magnétique B⃗_s créé par le stator à l'intérieur de la machine dans la base ( e⃗_x, e⃗_y ). On exprimera chaque composante en fonction de K, I_m, ω_s t et φ.
A.2) Montrer que ce champ est de norme constante et porté par un vecteur unitaire dont on précisera le sens et la direction dans la base ( e⃗_x, e⃗_y ). Justifier l'appellation de champ tournant et préciser son sens de rotation.
A.3) Que se passe t-il si on inverse les phases 1 et 2 de la machine c'est à dire si on a :
{i_1(t) = I_m cos(ω_s t + φ − (2π)/3); i_2(t) = I_m cos(ω_s t + φ); i_3(t) = I_m cos(ω_s t + φ + (2π)/3)}}}{{
A.4) On donne K = 0, 05 T_(.A^(− 1))I_(eff) = 15 A, f_s = 50 Hz. Calculer la valeur numérique de ‖B⃗_s‖ et la vitesse de rotation de ce champ tournant en tr/min.

B] Couple exercé sur le rotor :

Dans la suite du problème, on pose B⃗_s = B_s ⋅ u⃗(t), où B_s est l'amplitude du champ magnétique créé par le stator et u⃗(t) le vecteur unitaire de la base ( e⃗_x, e⃗_y ) tel que l'angle e⃗_x, u⃗(t) = ω_s t + φ.

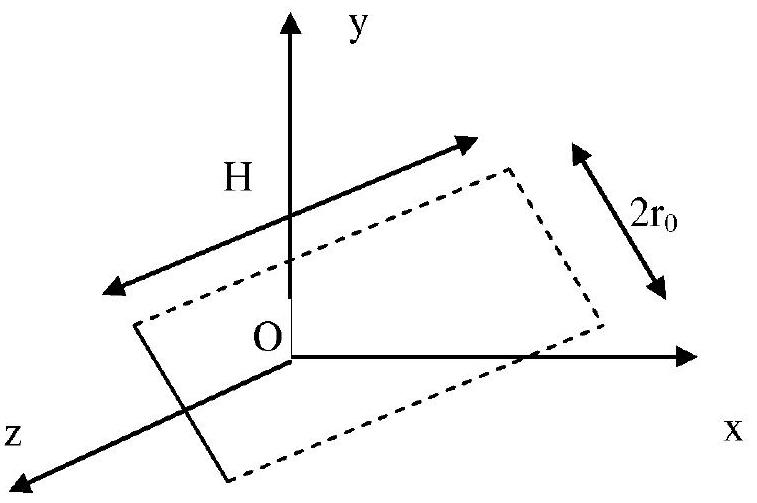

Le rotor tourne autour de l'axe Oz , à la vitesse angulaire constante Ω⃗ = Ωe⃗_z. D'un point de vue électrique, il est assimilable à une bobine plate rectangulaire de surface géométrique S = 2.r_0.H, de largeur 2.r_0 et de longueur H suivant Oz. Cette bobine comporte p spires en série. Elles sont géométriquement confondues. Chaque spire est parcourue par le courant continu d'intensité I.

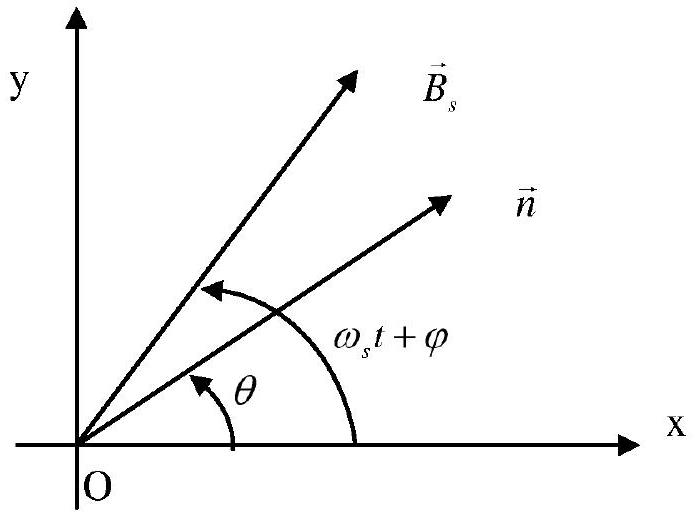

Soit n⃗(t) le vecteur unitaire de la base ( e⃗_x, e⃗_y ), normal à la surface S orientée du rotor. On note θ l'angle (e⃗_x, n⃗). On pose θ(t) = θ_0 + Ωt.
Figure 3

B.1) Déterminer le moment mécanique Γ⃗(t) = Γ(t)e⃗_z des actions électromagnétiques, exercé sur le rotor .
B.2) La pulsation ω_s étant imposée et constante, établir, suivant les valeurs de Ω, le couple moyen Γ_(syn) associé à Γ(t). Pourquoi ce type de moteur est-il qualifié de synchrone ? Ce type de moteur, connecté à un réseau de fréquence fixe peut-il démarrer seul ?
B.3) Tracer la courbe représentant Γ_(syn) en fonction du décalage angulaire ψ = φ − θ_0. Délimiter les intervalles de ψ correspondant aux fonctionnements moteur et générateur. Que vaut ψ lorsque Γ_(syn) est maximum ? Donner l'expression de ce couple maximum, noté Γ_(max).
Que vaut le flux magnétique φ_(mag) créé par le stator, c'est à dire le flux de B⃗_s à travers le rotor lorsque Γ_(syn) = Γ_(max) ?
B.4) Pour un couple 0 ≤ Γ_(syn) ≤ Γ_(max) donné, il existe deux valeurs (éventuellement une valeur double) de l'écart angulaire ψ = φ − θ_0. Discuter de la stabilité du fonctionnement de la machine pour chacune de ces deux valeurs. Cette étude doit aussi prendre en compte la valeur double.
On étudiera l'effet sur le couple moteur d'une perturbation (motrice ou non) de la position du rotor, c'est-à-dire la répercussion d'une variation de l'angle ψ sur le couple moteur.

PARTIE III - Autopilotage de la machine synchrone :

Le principe de l'autopilotage de la machine consiste à mesurer, à l'aide d'un capteur de position angulaire, appelé résolveur, la position θ du rotor de la machine. On alimente alors le stator de la machine par un onduleur (ou alimentation à fréquence variable) qui délivre trois courants triphasés : i_1(t), i_2(t) et i_3(t). Ces courants sont asservis en fréquence et en phase de sorte que: ω_s = Ω et que φ = θ_0 + π/2. On obtient alors un fonctionnement intrinsèquement stable de la machine et un couple maximum.
Dans toute cette partie II, on supposera que la machine tourne à une vitesse angulaire Ω⃗ = Ωe⃗_z = (dθ)/(dt)e⃗_z. Compte tenu de l'inertie de la machine et des échelles de temps considérées ici, Ω sera supposée constante. Ω ∈ [0, Ω_(max)], Ω_(max) est la vitesse maximale de rotation de la machine. On supposera la relation θ = Ωt + θ_0 toujours valable.

A] Etude du résolveur :

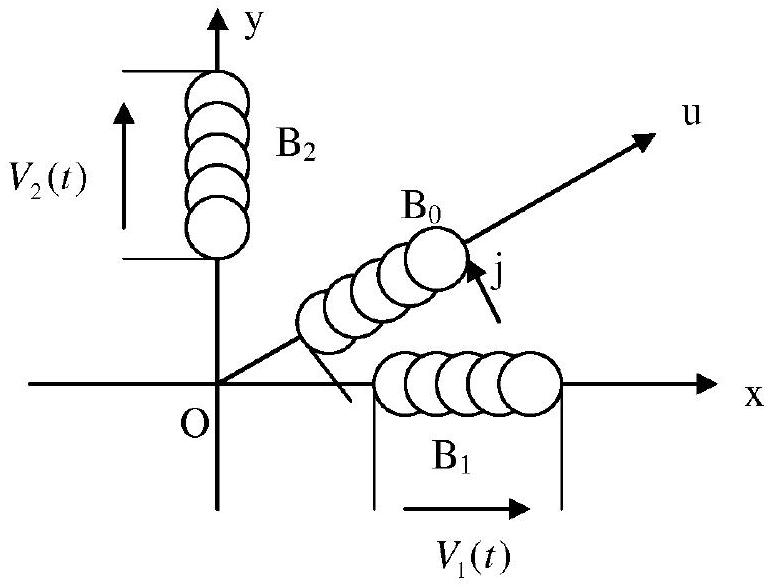

Le résolveur s'insère autour de l'arbre reliant la machine et sa charge. Il est composé d'une partie tournante, solidaire de l'arbre de la machine, appelée roue polaire, et de deux autres bobines fixes dans le référentiel ( O, x, y, z ) lié au stator de la machine. On définit le référentiel ( O, u, v, z ) lié à l'arbre de la machine et qui se déduit du référentiel ( O, x, y, z ) par la rotation autour de l'axe Oz.
Figure 4
La roue polaire, solidaire de l'arbre de la machine, est assimilable à une bobine B_0 parcourue par un courant j. Cette bobine crée à l'intérieur du résolveur un champ magnétique B⃗, dont l'intensité est proportionnelle au courant j et dont le sens et la direction dépendent de la position de l'arbre. On pose B⃗ = α.j.u⃗ où α est un coefficient de proportionnalité connu et u⃗ est le vecteur unitaire de l'axe Ou du référentiel ( O, u, v, z ) lié à l'arbre de la machine, en rotation à la vitesse angulaire Ω par rapport au référentiel fixe ( O, x, y, z ) lié au stator. On a θ = (e⃗_x, u⃗).
Les deux autres bobines B_1 et B_2 sont fixes, identiques et ont pour axe principal respectif Ox et Oy. Les spires de ces bobines ont pour vecteur normal respectif e⃗_x et e⃗_y. Elles ne sont parcourues par aucun courant. Elles possèdent chacune n spires de surface Σ.
A.1) La bobine B_0 est ici alimentée par un courant continu j = J_0. Déterminer en fonction de α, J_0, θ, n et Σ les expressions des tensions V_1(t) et V_2(t) aux bornes des bobines B_1 et B_2. Ces deux tensions permettent-elles toujours de déterminer la position θ du rotor ?
A.2) On alimente maintenant la bobine B_0 par un courant sinusoïdal de fréquence f_p ou de pulsation ω_p. On a j(t) = J_(0m)cos(ω_p t).
Dans le cas où la pulsation ω_p est très grande devant Ω, montrer que V_1(t) = n.Σ.α.ω_p.J_(0m).sin(ω_p t).cosθ. Puis, déterminer l'expression de la tension V_2(t).
Dans toute la suite du problème on supposera ω_p≫Ω.
A.3) Tracer les deux graphes représentant l'allure des tensions V_l(t) et V_2(t) lorsque la machine est à l'arrêt. On choisira une valeur quelconque de θ.
A.4) Reprendre ces graphes lorsque la machine tourne à vitesse constante. On donnera la valeur numérique de l'amplitude de ces tensions. On prendra α = 4T/A, J_(0m) = 200mA, n = 10, Σ = 0, 1cm^2 et f_p = 10kHz.

B] Conditionnement du signal délivré par la bobine B_1 :

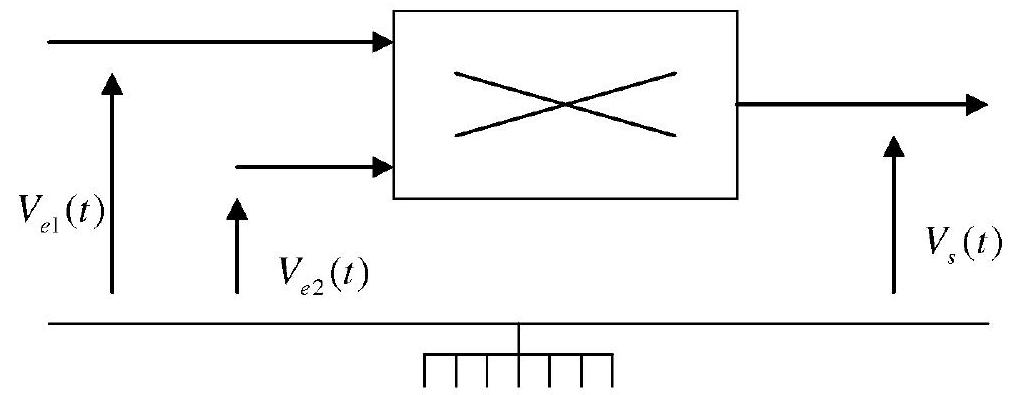

B.1) On rappelle que pour un multiplieur de constante multiplicative k, on a V_s(t) = k ⋅ V_(e1)(t) ⋅ V_(e2)(t) 。
Figure 5
Préciser l'unité et la valeur numérique de k, pour le multiplieur que vous avez utilisé en travaux pratiques.

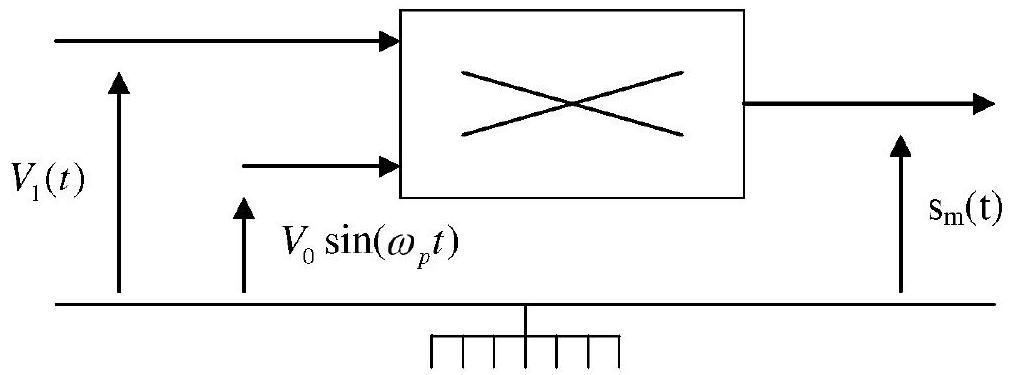

B.2) On considère le montage de la figure 6. Donner l'expression de la tension de sortie s_m(t) et représenter son spectre en amplitude.
Figure 6
B.3) Quelle est l'opération de traitement du signal nécessaire pour retrouver un signal proportionnel à cos(θ) ? Proposer un montage ne comportant que des composants passifs permettant d'effectuer cette opération.
B.4) Donner la (ou les) contrainte(s) sur les composants, pour que les composantes résiduelles hautes fréquences soient atténuées de 40 dB .
B.5) Donner alors l'expression de la tension relevée, en pratique, en sortie de ce dernier montage. On précisera son amplitude et sa phase. En déduire la valeur de l'erreur commise sur θ lorsque la machine tourne à Ω = 3000tr/min.
B.6) Quelle est alors la perte relative de couple, exprimée en %, par rapport à un autopilotage parfait où φ vaut exactement θ_0 + π/2. Commenter.

PARTIE IV - Démarrage en fonctionnement asynchrone :

Lorsque la machine est directement reliée à un réseau de fréquence et de phase fixe, on effectue parfois un démarrage en fonctionnement asynchrone. Lors du démarrage de la machine, la vitesse angulaire Ω du rotor augmente avec le temps. Néanmoins, compte tenu que les constantes de temps électriques sont bien plus petites que les constantes de temps mécaniques, on assimilera Ω à une constante inférieure à ω_s.
Lors de cette phase de démarrage, la bobine plate constituant le rotor n'est pas encore alimentée en courant continu comme en régime établi, mais fermée sur elle même. Elle est en court circuit ! Elle est modélisée d'un point de vue électrique par une inductance pure L et une résistance R. La position du rotor est toujours repérée par l'angle θ que fait la normale à la surface de la bobine et l'axe des abscisses. On a toujours : θ(t) = θ_0 + Ωt (cf II.B).
Le stator est toujours alimenté par un système de courant triphasé. Il crée à l'intérieur de la machine un champ tournant: B⃗_s = B_s ⋅ u⃗(t), où B_s est l'amplitude du champ magnétique créé par le stator et u⃗(t) le vecteur unitaire de la base ( e⃗_x, e⃗_y ) tel que l'angle e⃗_x, u⃗(t) = ω_s t + φ.
De par les phénomènes d'induction électromagnétique, il existe une tension induite dans la bobine du rotor. Elle engendre des courants induits. L'interaction de ces courants et du champ magnétique B⃗_s est à l'origine d'un couple électromagnétique.
A) Donner en fonction de B_s, p, S, ω_s, Ω, θ_0 et de φ l'expression de la tension induite dans la bobine du rotor.
B) L'intensité du courant électrique induit dans la bobine du rotor est de la forme i_r(t) = I_r sin(at + b). Après avoir dessiné le schéma électrique équivalent au rotor, préciser les expressions de a, b et de I_r en fonction de B_s, p, S, ω_s, Ω, θ_0, φ, R et L.
C) Préciser les éléments de réduction du torseur des actions de Laplace (résultante des forces et couple) exercées par le champ magnétique B⃗_s(t) sur les enroulements du rotor.
D) Préciser l'expression de la valeur moyenne dans le temps, noté Γ_(asy), du couple exercé sur le rotor lors de cette séquence de démarrage.
Pourquoi ce fonctionnement asynchrone est-il complémentaire du fonctionnement synchrone étudié dans la partie I?

Formulaire:

cos(p) + cos(q) = 2cos((p + q)/2)cos((p − q)/2); cos(p) − cos(q) = − 2sin((p + q)/2)sin((p − q)/2); cos(2θ) = 1 − 2sin^2(θ); cos(a + b) = cosacosb − sinasinb; sin(a + b) = sinacosb + sinbcosa.
