Présentation du sujet

Difficile

La centrale électrique DK6 : combustion, turbine à vapeur et alternateur synchrone

L'épreuve de physique-chimie 1 PSI 2025 de Centrale-Supélec étudie la centrale électrique DK6 de Dunkerque, qui valorise les gaz de haut fourneau d'un site sidérurgique voisin. Trois parties indépendantes portent sur la chambre de combustion d'une turbine à gaz, la détente de vapeur dans des turbines à vapeur, puis la conversion d'énergie mécanique en énergie électrique par un alternateur synchrone diphasé.

1Partie A : la chambre de combustion de la turbine à gazBilan énergétique d'un réacteur ouvert en régime stationnaire pour relier températures d'entrée et de sortie aux débits molaires des espèces, avec exploitation d'un graphe et estimation du rendement.
2Partie B : la turbine à vapeurÉtude de la détente de vapeur d'eau dans les turbines haute, moyenne et basse pression à l'aide du diagramme de Mollier, puis modélisation d'un étage de détente par bilan de moment cinétique.

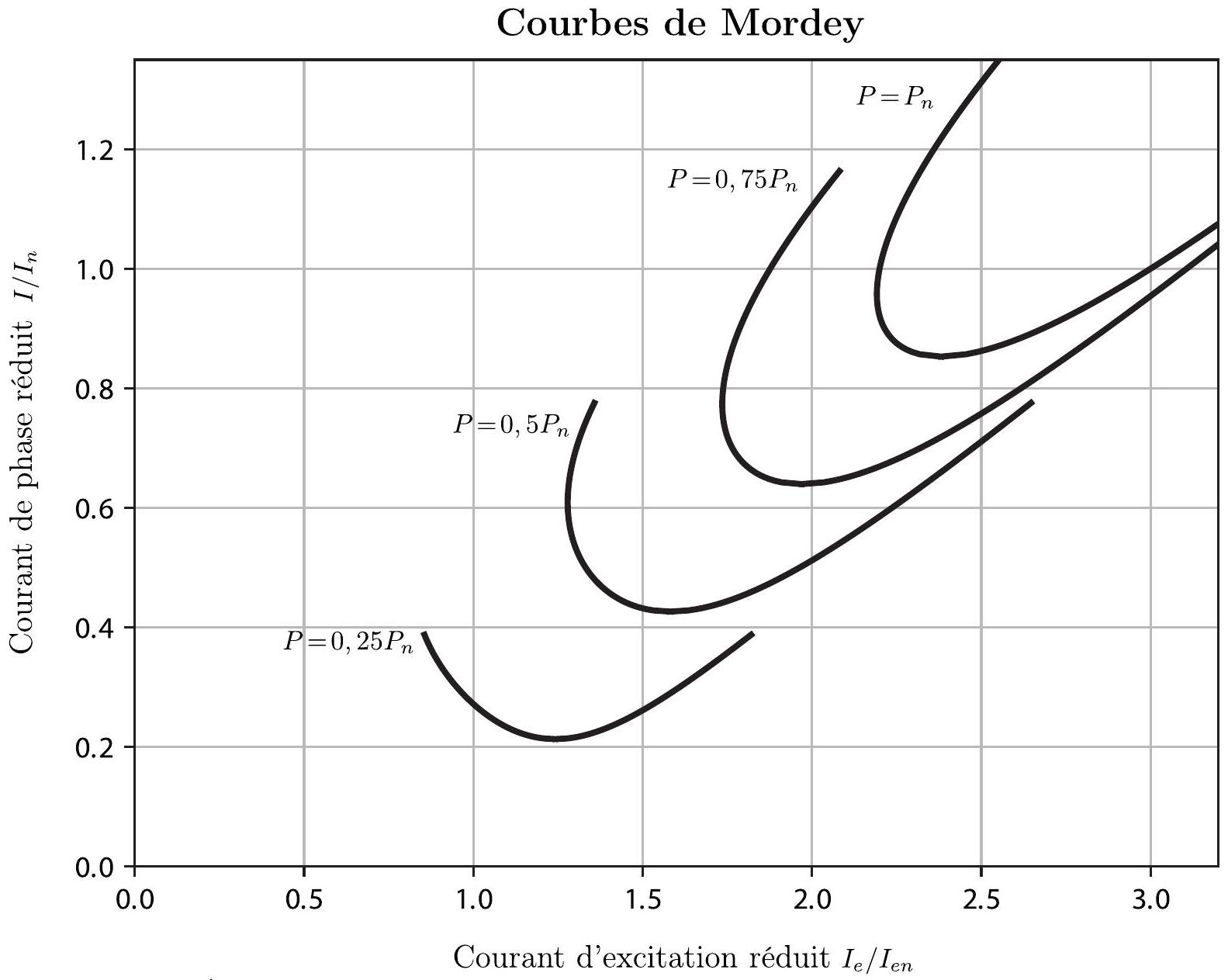

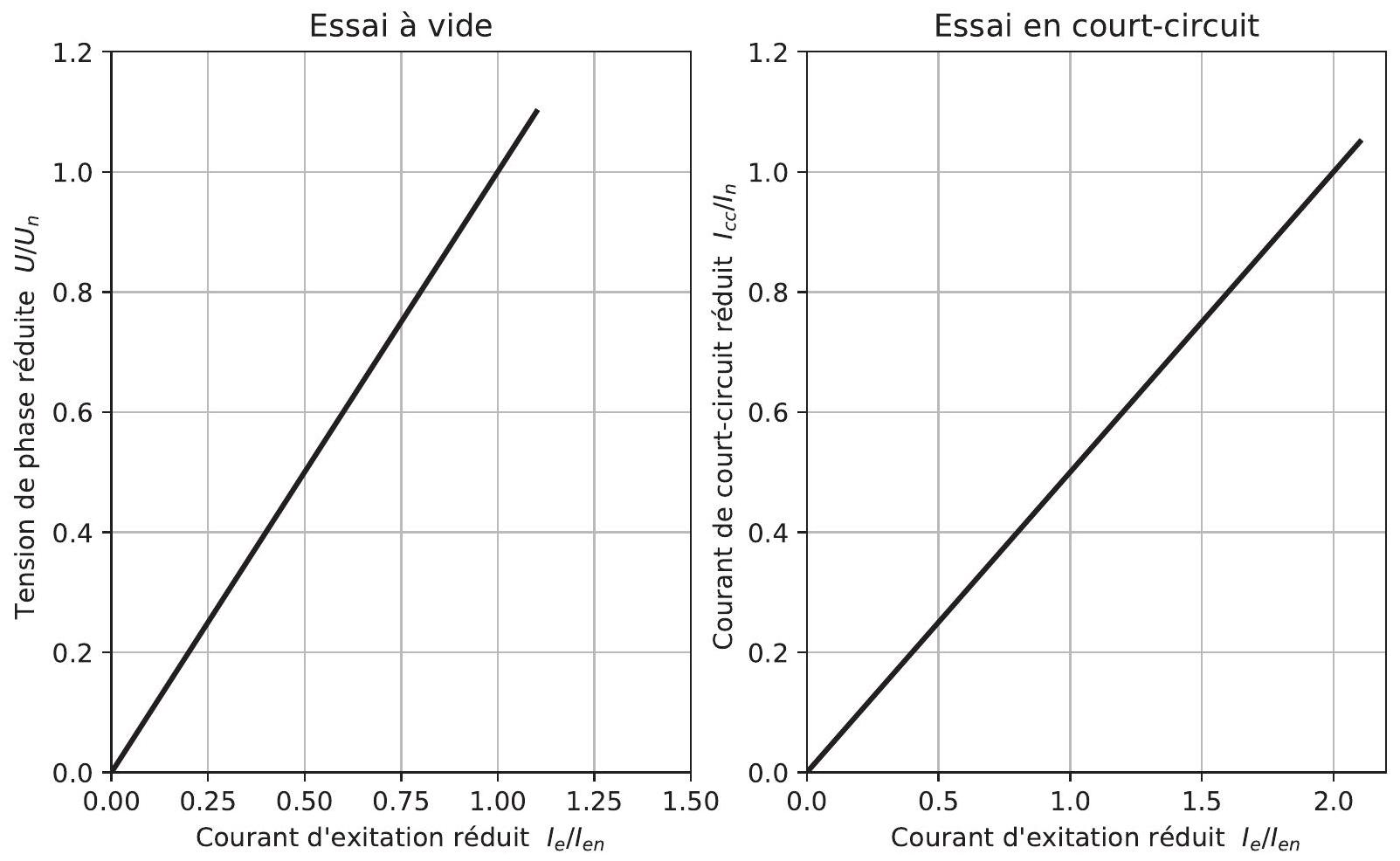

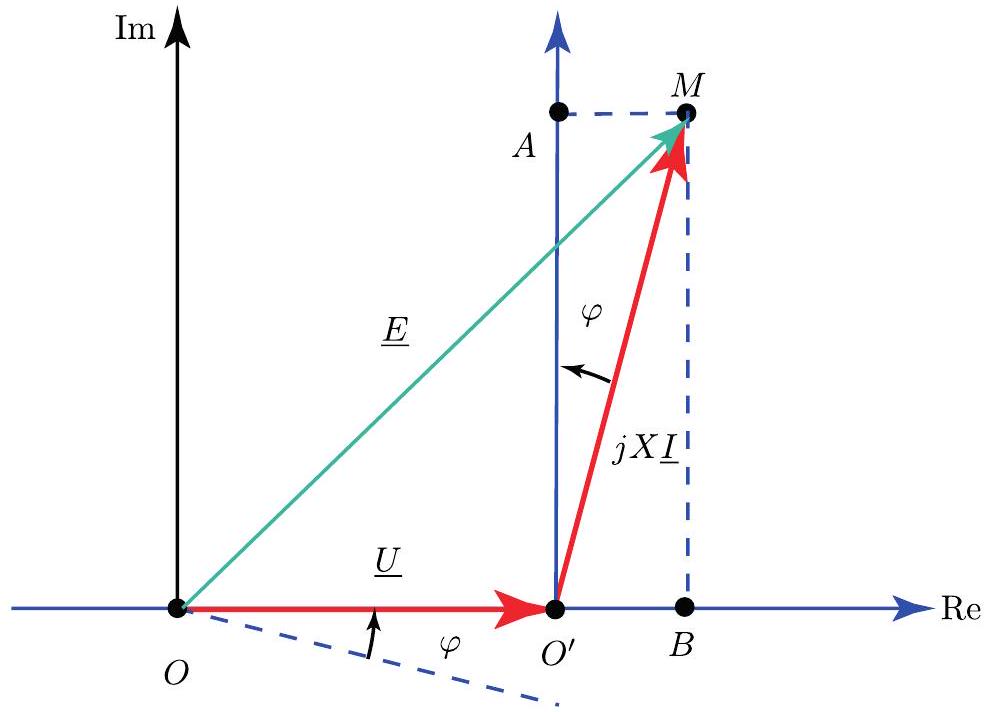

3Partie C : le générateur électriqueÉtude d'un alternateur synchrone diphasé équivalent, de ses paramètres, puis des échanges de puissance entre l'alternateur et le réseau.

Difficile. Le jury indique que le traitement complet du sujet était difficile pour la majorité des candidats et que les résultats sont restés très en deçà des attentes, malgré de nombreuses questions de cours accessibles.

L'épreuve en chiffres

Moyenne 9,33 / 20 · écart-type 3,93 · 4 237 présents · où vous situez-vous ?

Moyenne: 9,33/ 20
Écart-type: 3,93
Présents: 4 237
Coefficient: 15
Durée: 4 h
1er quartile: 6,4
Médiane: 9,2
3e quartile: 12

Deux tiers des copies environ (moyenne ± écart-type)

Où je me situe ?

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours, épreuve du 29 avril 2025. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

5 erreurs relevées

Transformation quantitative mal conclue · Confusion débit massique et débit molaire · Description de graphe sans analyse physique

L'énoncé comporte 34 questions et exige un effort important d'appropriation des figures et graphes. Le jury constate que de nombreuses questions de cours directement issues du programme officiel sont pourtant délaissées ou contournées, et regrette un manque général de clarté et de rigueur dans la présentation des démonstrations.

Les erreurs les plus sanctionnées

1
Transformation quantitative mal conclueQ1
Moins de la moitié des candidats concluent correctement sur le caractère quantitatif de la combustion à partir des enthalpies et entropies de réaction ; certains posent K° sans le calculer.
« moins de la moitié des candidats parviennent à conclure correctement »
2
Confusion débit massique et débit molaireQ2
Des candidats interprètent un rapport stœchiométrique en masse alors qu'il s'agit d'une quantité de matière en moles.
« il est essentiel qu'il comprenne qu'il s'agit de deux fois plus de quantité de matière »
3
Description de graphe sans analyse physiqueQ9
Moins de 15% des candidats tentent de répondre et seules 5% des réponses sont correctes ; beaucoup se limitent à une description littérale sans lien avec les grandeurs physiques.
« ça monte puis ça descend »
4
Théorème de Bernoulli appliqué à un gaz compressibleQ13
Des candidats énoncent l'hypothèse d'incompressibilité du théorème de Bernoulli tout en l'appliquant à un fluide compressible, et seulement 10% des copies énoncent explicitement l'hypothèse de régime stationnaire pour le premier principe industriel.
« seulement 10 % des copies ayant traité cette question énoncent explicitement l'hypothèse du régime stationnaire »
5
Question de cours sur l'alternateur quasiment non réussieQ21
Moins de 1% des candidats obtiennent au moins la moitié des points à cette question de cours directement issue du programme officiel.
« Moins de 1 % des candidats parviennent à obtenir au moins la moitié des points »

Ce qui a été bien réussi

La question 8, portant sur un code Python, fait partie des mieux réussies ; le jury est agréablement surpris par la qualité de certains scripts, corrects, bien structurés et commentés.
La question 12 sur la turbine haute pression est globalement réussie.
La question 24 de cours ne présente pas de difficulté particulière.

Conseils du jury

Traiter les parties indépendantes sans se sentir obligé de suivre l'ordre de l'énoncé.
Écrire des phrases complètes et rédiger la totalité de l'équation issue d'un principe (par exemple le premier principe industriel) plutôt que des raccourcis comme « Q = 0 car calorifugé ».
Vérifier systématiquement la cohérence des résultats numériques obtenus (unités, ordres de grandeur).
Préciser les noms et unités des grandeurs lors du rappel d'une formule de cours, et éviter les acronymes non explicités.
Adopter une démarche structurée et progressive plutôt que de picorer des questions isolées dans le sujet.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

34 questions

Indice, stratégie puis corrigé complet pour chaque question.

34 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré. Chaque question est vérifiée avant publication.

Voir les 26 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

DK6 : Un exemple de revalorisation

Le problème comporte 3 parties indépendantes. Certaines questions, moins guidées, sont repérées par leur numéro souligné. Elles ne sont pas a priori plus difficiles que les autres, mais demandent de prendre plus d'initiatives.
La centrale électrique DK6, sur le site du port industriel de Dunkerque (Hauts-de-France), produit de l'énergie électrique à partir de gaz naturel. De par sa conception et sa situation géographique, la centrale DK6 a la particularité de pouvoir revaloriser les fumées issues de la production d'acier, émises par l'usine sidérurgique voisine Arcelor-Mittal.
Le processus de revalorisation s'effectue en plusieurs étapes selon un cycle combiné de récupération de la chaleur fatale décrit en figure 1.

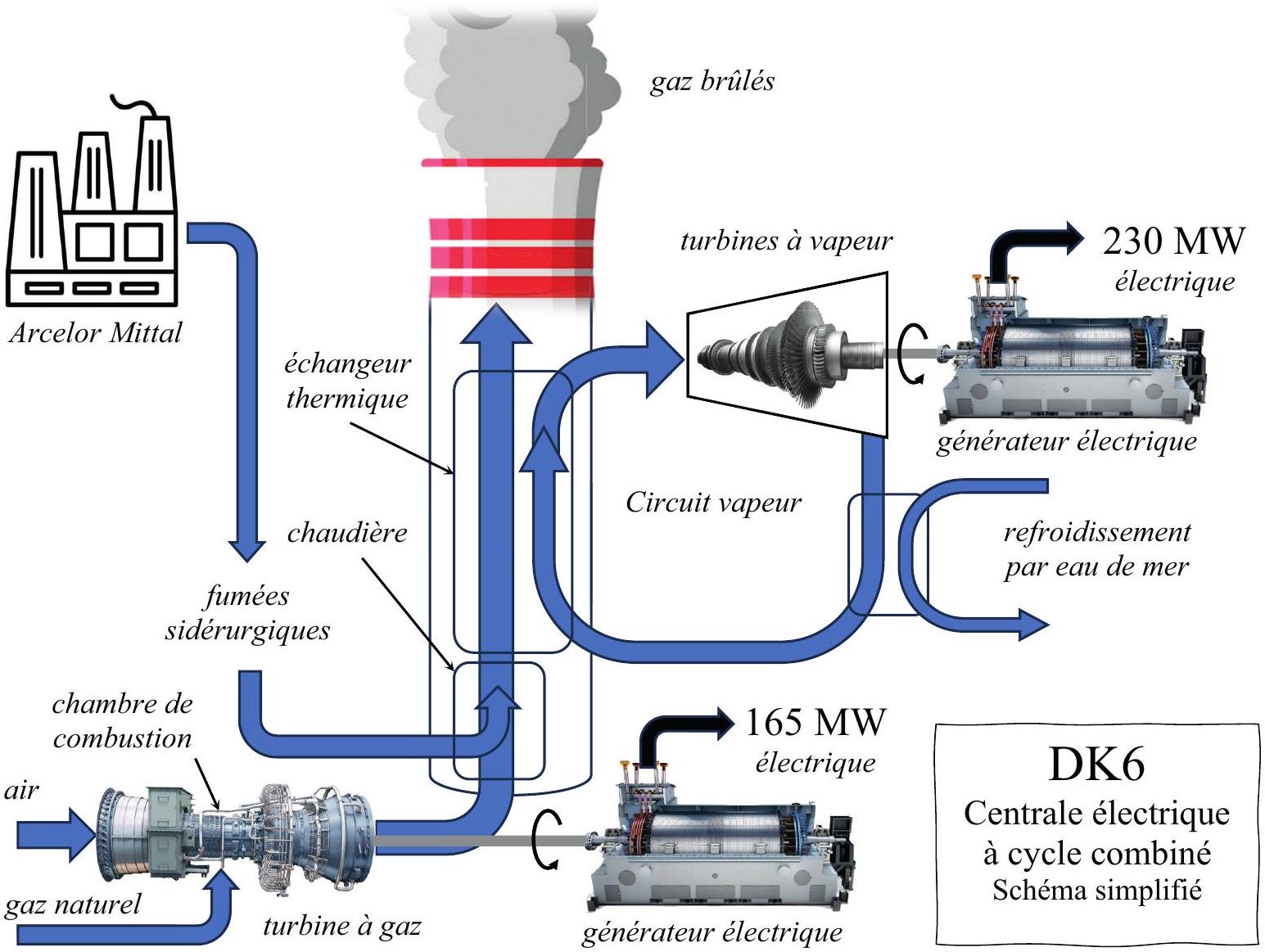

Figure 1 - Description d'une tranche de production

On réalise la combustion de gaz naturel avec de l'air sous pression dans une turbine à gaz reliée mécaniquement à un premier générateur électrique de 165 MW . Les gaz en sortie de la turbine à gaz servent à leur tour de comburant pour brûler les fumées sidérurgiques dans une chaudière. Les gaz brûlés passent enfin dans un échangeur thermique pour produire la vapeur d'eau qui alimente des turbines à vapeur reliées à un second générateur électrique de 230 MW . La centrale DK6 dispose de deux tranches de production identiques pour une puissance électrique totale de 790 MW .
Ce sujet propose une étude de la chambre de combustion de la turbine à gaz (partie A), le principe de fonctionnement d'une turbine à vapeur (partie B) et la conversion d'énergie mécanique en énergie électrique par un alternateur synchrone (partie C). Les trois parties sont indépendantes entre elles.
Les données sont regroupées à la fin du sujet. Un document réponse est à rendre avec la copie.

Partie A - La chambre de combustion de la turbine à gaz

La chambre de combustion de la turbine à gaz est alimentée par un gazoduc qui fournit du gaz naturel avec un débit massique constant

D_(m, gn) = 9, 66 kg \cdot s^(- 1)

, sous une pression de 12 bar et une température

T_0 = 298 K

. On assimile dans la suite le gaz naturel à du méthane pur

(CH_4)

. Le dioxygène nécessaire à la combustion est apporté par de l'air atmosphérique, comprimé sous une pression de 12 bar à la température de 298 K par un compresseur solidaire de l'axe de la turbine, avec un débit massique réglable noté

D_(m, air)

.
Le réacteur, parfaitement calorifugé, permet ainsi la combustion en continu et en régime stationnaire du méthane par le dioxygène de l'air à la pression constante de 12 bar. Les gaz issus de cette combustion sortent du réacteur à température élevée pour pouvoir faire tourner une turbine, dont le principe de fonctionnement sera étudié dans la partie suivante. Les aubes de la turbine sont recouvertes d'une fine couche de traitement en céramique qui les protège jusqu'à des températures de l'ordre de

1600^\circC

Q1. Écrire l'équation bilan de la combustion du méthane par le dioxygène, sachant que la réaction ne produit que de l'eau et du dioxyde de carbone sous forme gazeuse. On prendra un coefficient stœchiométrique unitaire pour le méthane.
Montrer que cette réaction est quantitative à 298 K puis calculer le pouvoir calorifique inférieur (PCI) du méthane, noté

q_(gn)

, défini comme l'énergie thermique par unité de masse de méthane libérée par la combustion du méthane sous pression constante à 298 K .

Q2. Déterminer le débit massique d'air

D_(m0)

permettant de réaliser la combustion dans les proportions stœchiométriques, puis la puissance thermique

P_(th0)

libérée par la réaction dans ces conditions.

Q3. Effectuer un bilan détaillé d'enthalpie et exprimer, en fonction de

q_(gn)

et des données, la température des gaz en sortie de la chambre de combustion pour un débit massique d'air

D_(m0)

. Commenter la valeur obtenue.

Lorsque la température de la chambre de combustion dépasse

1300^\circC

, les constituants de l'air commencent à réagir entre eux pour produire des oxydes d'azote. Ces oxydes d'azote, essentiellement NO et

NO_2

, couramment appelés

NO_x

, sont à l'origine de graves problèmes pour l'environnement et la santé.

Q4. On souhaite éviter la production et le rejet de

NO_x

dans l'atmosphère. Justifier qualitativement que l'on peut diminuer la température de sortie en modifiant le débit d'air en entrée. Expliquer pourquoi, en pratique, le débit massique

D_(m, air)

est choisi supérieur à

D_(m0)

Q5. Exprimer le débit molaire de chaque espèce en sortie en fonction de

D_(m, air), D_(m0)

et des masses molaires dans le cas

D_(m, air) > D_(m0)

. On présentera les résultats dans un tableau. Les débits molaires des différentes espèces seront notés

F_(CH_4), F_(O_2)\dots

Q6. Exprimer, puis calculer, le débit massique d'air

D_(m1)

permettant à la turbine à gaz de fonctionner à sa température maximale tout en évitant la production de

NO_x

Étant donné l'échauffement important des gaz dans la chambre de combustion, il faut tenir compte dans le calcul précédent de la dépendance avec la température de la capacité thermique molaire à pression constante des différents gaz (figure 2). La capacité thermique molaire à pression constante d'un gaz réel peut ainsi s'exprimer de manière empirique en fonction de la température par la relation de Shomate :

C_(pm)(T) = A + BT + CT^2 + DT^3 + E/(T^2),

où les coefficients

A, B, C, D

E

sont obtenus expérimentalement pour chaque gaz. La variation d'enthalpie de

n

moles de gaz entre les températures

T_1

T_2

s'exprime alors sous forme intégrale par la relation :

H(T_2) - H(T_1) = \int_(T_1)^(T_2)nC_(pm)(T)dT

Les capacités thermiques molaires à pression constante des différentes espèces seront notées

C_(pm, CH_4)(T), C_(pm, O_2)(T)\dots

Q7. Reprendre la question Q6 pour établir, dans le cas où

D_(m, air) > D_(m0)

, la nouvelle relation donnant le débit massique d'air

D_(m, air)

en fonction de la température de sortie des gaz

T_s

en tenant compte de l'influence de la température sur les capacités thermiques molaires à pression constante, sous forme intégrale que l'on ne cherchera pas à calculer.

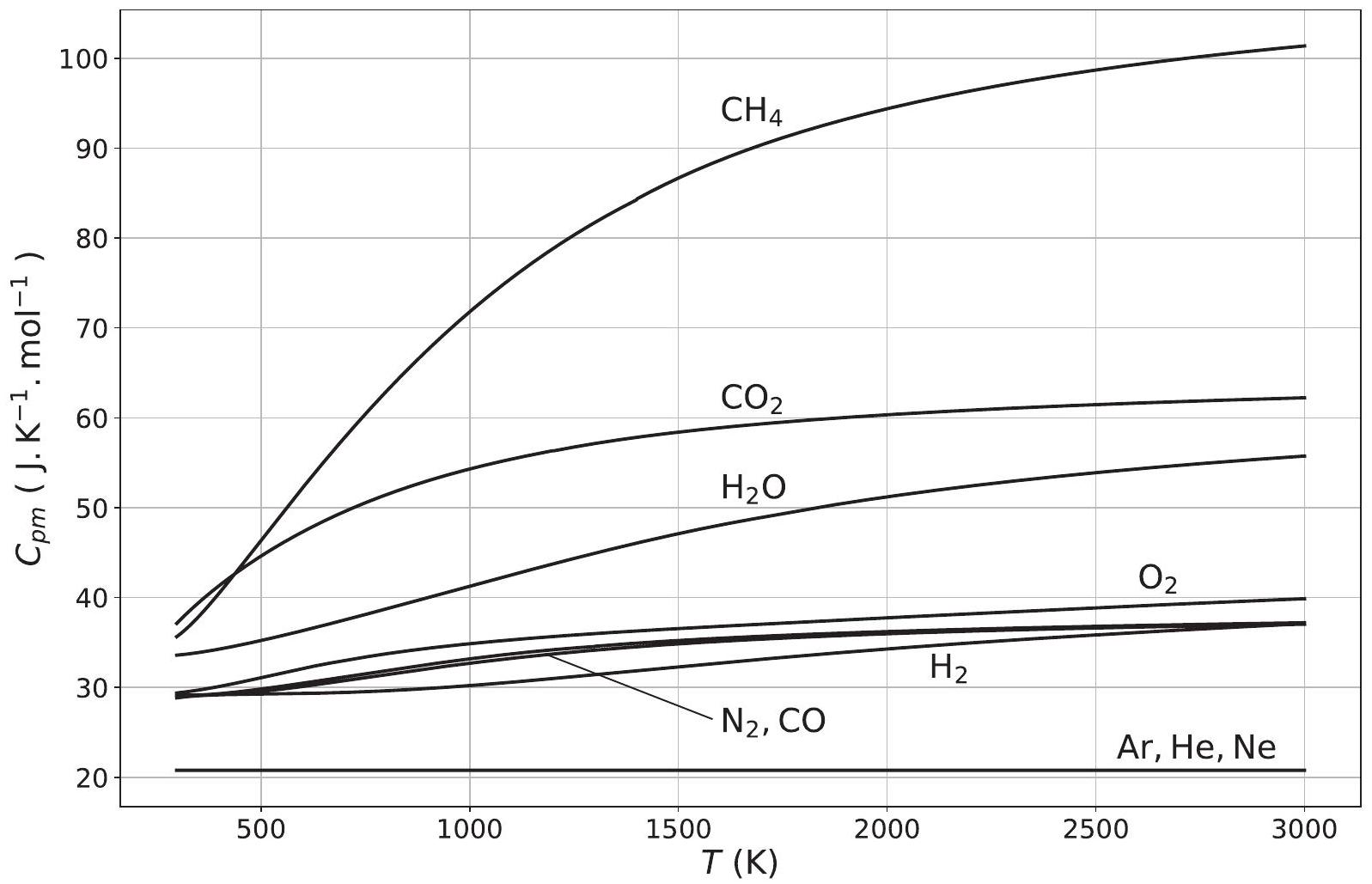

Figure 2 - Capacités thermiques molaires de différents gaz en fonction de la température

Pour le débit

D_(m, gn) = 9, 66 kg \cdot s^(- 1)

et la température

T_0 = 298 K

, le calcul numérique de la température de sortie

T_s

des gaz brûlés en fonction du débit d'air

D_(m, air)

est effectué par un programme en Python, dont un extrait est présenté ci-après.

'''Extrait 1'''
# Coefficients A, B, C, D, E de la relation de Shomate des différents gaz
N2 = [28.98641, 1.853978e-3, -9.647459e-6, 16.63537e-9, 0.000117e6]
H2O = [-203.6060, 1523.290e-3, -3196.413e-6, 2474.455e-9, 3.855326e6]
'''Extrait 2'''
def Cpm(T, gaz):
    A, B, C, D, E = gaz
    return A + B*T + C*T**2 + D*T**3 + E/T**2
,''Extrait 3'''
def int_Cpm(gaz, T1, T2):
    [A COMPLETER]
'''Extrait 4'''
plt.plot(Dm, T, 'k-', lw=2) # Tracé du graphe de Ts en fonction de Dm,air
plt.show()

Q8. Préciser l'unité des coefficients

A, B, C, D

E

. Proposer un code Python permettant d'implémenter la fonction int_Cpm(gaz, T1, T2) qui prend pour arguments la liste gaz des coefficients de la relation de Shomate du gaz étudié et les températures T1 et T2, puis qui renvoie une valeur numérique approchée de l'intégrale

\int_(T_1)^(T_2)C_(pm)(T)dT

obtenue par la méthode des rectangles utilisant

N = 1000

points de calcul.

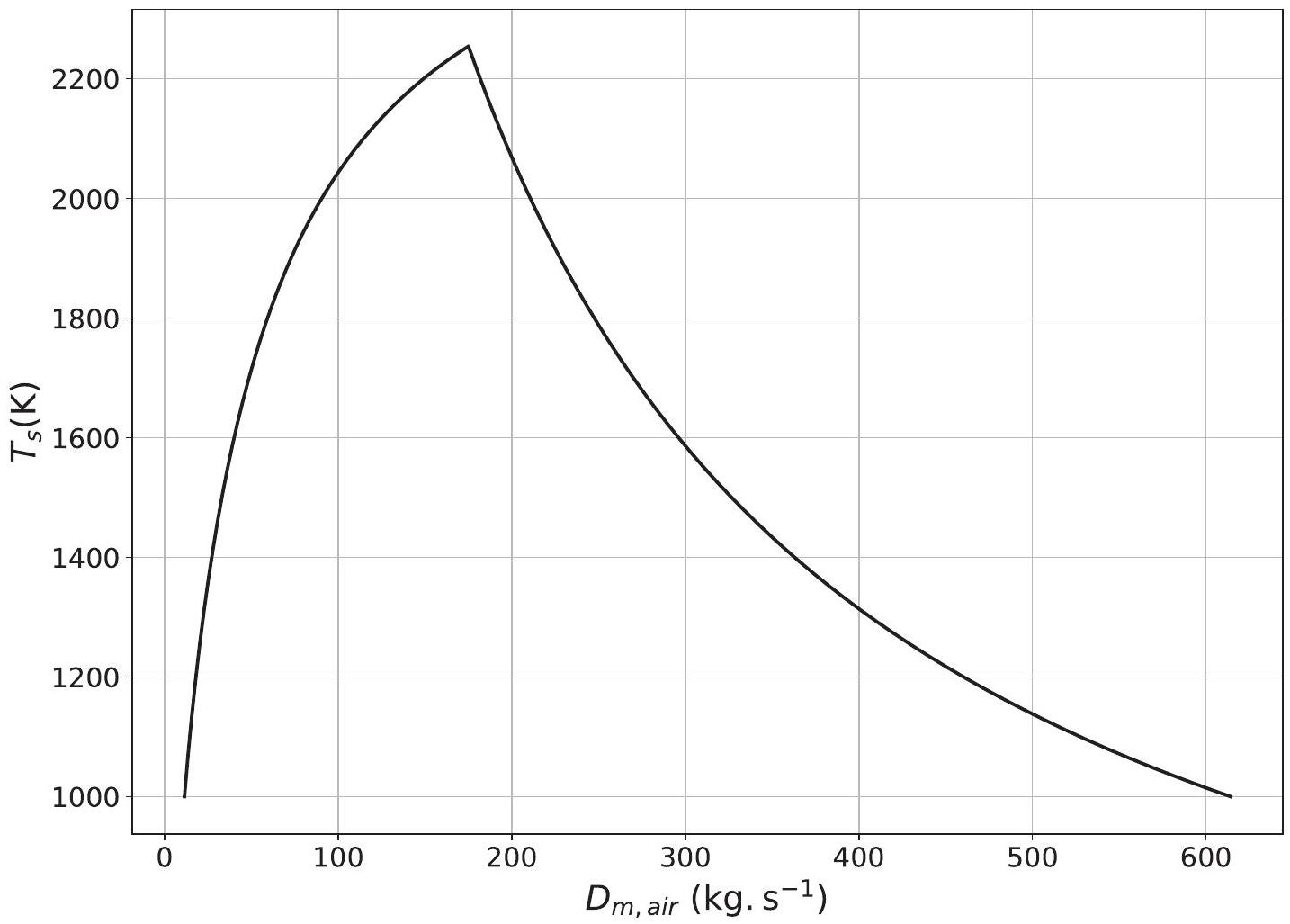

Le programme permet de tracer le graphe de la température de sortie des gaz en fonction du débit d'air d'entrée en tenant compte de la dépendance avec la température des capacités thermiques molaires à pression constante des différents gaz (figure 3).

Figure 3 - Température de sortie

T_s

en fonction du débit massique d'air

D_(m, air)

à l'entrée

Q9. Décrire précisément le graphe obtenu en mettant en évidence des valeurs particulières pertinentes dont on commentera le sens physique. Déterminer la valeur réelle du débit massique d'air permettant de faire fonctionner la turbine à gaz à sa température maximale sans production de

NO_x

et comparer cette valeur au débit massique

D_(m1)

trouvé en question Q6. Ce résultat était-il prévisible? Déterminer alors le débit massique de gaz en sortie de la turbine.

Q10. Estimer le rendement thermodynamique de la centrale électrique DK6.

Partie B - La turbine à vapeur

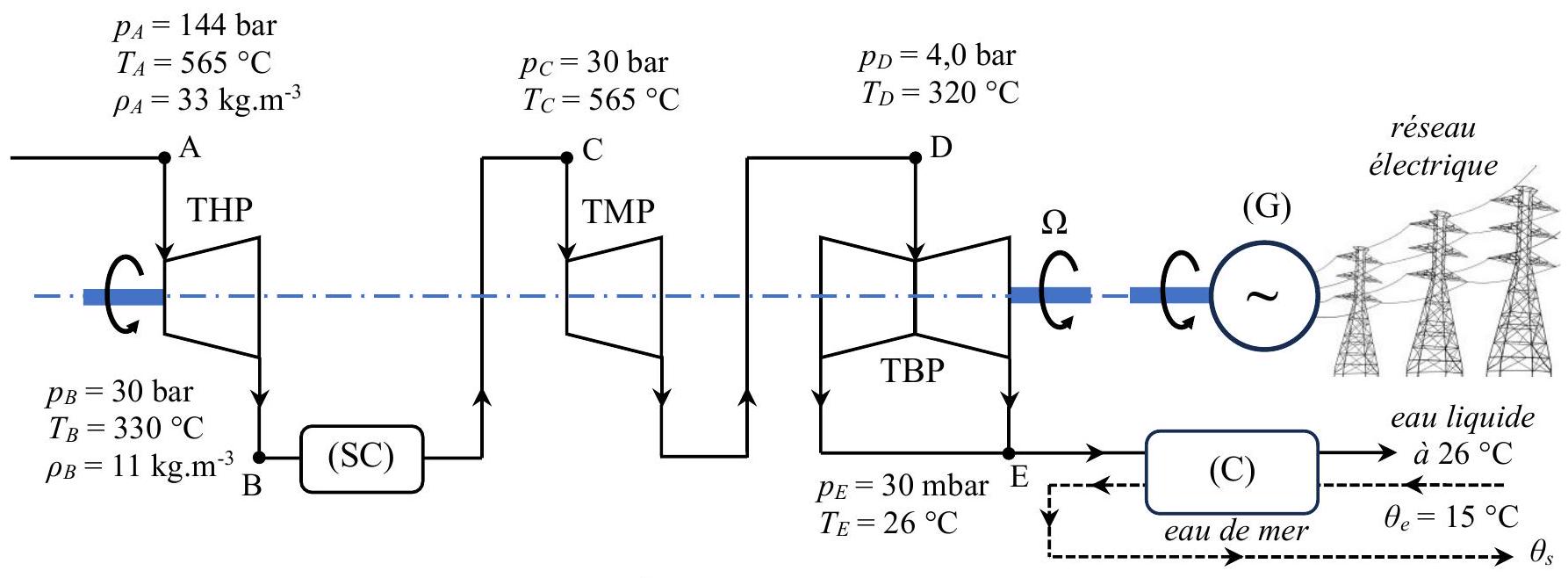

Figure 4 - Circuit de vapeur dans les turbines

La turbine à vapeur est un élément essentiel du fonctionnement d'une centrale électrique thermique ou nucléaire, convertissant l'énergie de la vapeur sous pression en énergie mécanique. De la vapeur d'eau arrive dans la turbine sous haute pression et haute température et se détend à travers différents étages comportant une succession d'aubes fixes et d'aubes mobiles, provoquant la rotation de l'axe de la turbine à la vitesse angulaire

Ω = 3000tr \cdot min^(- 1)

, et entraînant par ailleurs le générateur électrique (G).

On cherche dans cette partie à évaluer précisément la puissance mécanique transmise par le fluide à l'arbre de la turbine et à comprendre le rôle des différents étages de détente.
La centrale électrique DK6 utilise un circuit de vapeur sèche traversant successivement une turbine haute pression (THP), un surchauffeur (SC), une turbine moyenne pression (TMP) et une turbine basse pression (TBP). Les turbines sont supposées parfaitement calorifugées et alignées sur le même axe de rotation. Pour éviter tout phénomène de corrosion, il ne doit jamais exister de liquide dans les turbines. En sortie de la turbine basse pression, le fluide, alors sous forme de vapeur juste saturante, traverse de façon isobare un condenseur (C) à circulation d'eau de mer. Le schéma de la figure 4 présente quelques caractéristiques de la vapeur aux différents points notés

A, B, C, D

E

du circuit. Le débit massique de vapeur dans le circuit doit être contrôlé et vaut

D_m = 534 \times 10^3 kg \cdot h^(- 1)

.
Le sujet est accompagné d'un document réponse contenant le graphe de l'enthalpie massique de l'eau en fonction de son entropie massique, appelé diagramme de Mollier, sur lequel figurent également les courbes isobares, isothermes, isotitres et la courbe de saturation du mélange liquide-vapeur.
La centrale est étudiée en régime stationnaire.

I - Étude globale de la turbine

Q11. Placer les points

A, B, C, D

E

- dont la pression et la température sont données sur la figure 4 - sur le diagramme de Mollier du document réponse et représenter l'évolution de la vapeur dans le circuit depuis l'entrée de la turbine haute pression jusqu'à la sortie de la turbine basse pression.

La vapeur entre dans un premier temps dans la turbine haute pression, dont les caractéristiques géométriques sont précisées sur le document 1, en fin de sujet.

Q12. Montrer en utilisant le diagramme de Mollier que la détente à travers la turbine haute pression peut être considérée comme isentropique. Déterminer la température que l'on obtiendrait en sortie de la turbine haute pression si la vapeur était un gaz parfait. Discuter la validité de l'hypothèse du gaz parfait dans ces conditions.

Q13. Déterminer l'expression puis la valeur de la vitesse débitante

v_A

de la vapeur à l'entrée de la turbine haute pression. En déduire la valeur de la vitesse

v_B

en sortie si la turbine gardait un diamètre constant. Justifier la nécessité de conserver une vitesse débitante à peu près constante dans la turbine. Indiquer comment réaliser cette condition en pratique.

Q14. Évaluer la puissance mécanique transmise à l'axe de rotation par la vapeur d'eau dans la turbine haute pression.
Q15. Calculer la puissance mécanique maximale transmise à l'axe de rotation si l'on utilisait une unique turbine réalisant une détente isentropique?

Afin d'augmenter la puissance transmise à l'axe, on utilise à la fois un surchauffeur, qui permet de réchauffer la vapeur, et plusieurs turbines.

Q16. Déterminer la puissance thermique fournie par le surchauffeur, puis calculer la puissance mécanique totale transmise à l'axe de rotation en considérant l'ensemble du circuit de vapeur, constitué des trois turbines ainsi que du surchauffeur. Commenter la valeur numérique obtenue.

Dans la turbine moyenne pression (et à plus forte raison dans la turbine basse pression), la pression plus faible de la vapeur impose d'avoir des aubes plus grandes, ce qui augmente la surface de contact avec le fluide.

Q17. Estimer la puissance mécanique transmise à l'arbre de la turbine moyenne pression si l'évolution de la vapeur était adiabatique et réversible avec la même pression de sortie

p_D = 4

bar ? En déduire la puissance des pertes introduites par les frottements sur les aubes, que l'on appelle pertes adiabatiques.

Le condenseur en sortie de la turbine basse pression utilise une circulation d'eau de mer avec un débit volumique constant

Q = 33.10^3 m^3 \cdot h^(- 1)

. L'eau de mer est prélevée à une température moyenne

θ_e = 15^\circC

, puis rejetée en milieu naturel.

La réglementation impose de rejeter l'eau de mer avec une température maximale de

30^\circC

pour ne pas perturber les écosystèmes marins. On suppose que toute la vapeur sortant de la turbine se liquéfie de manière isobare dans l'échangeur thermique parfaitement calorifugé.

Q18. Établir la relation donnant la température

θ_s

de l'eau de mer rejetée par le condenseur en fonction des données utiles. Calculer

θ_s

puis commenter la valeur numérique obtenue.

II - Étude d'un étage de détente de la turbine haute pression

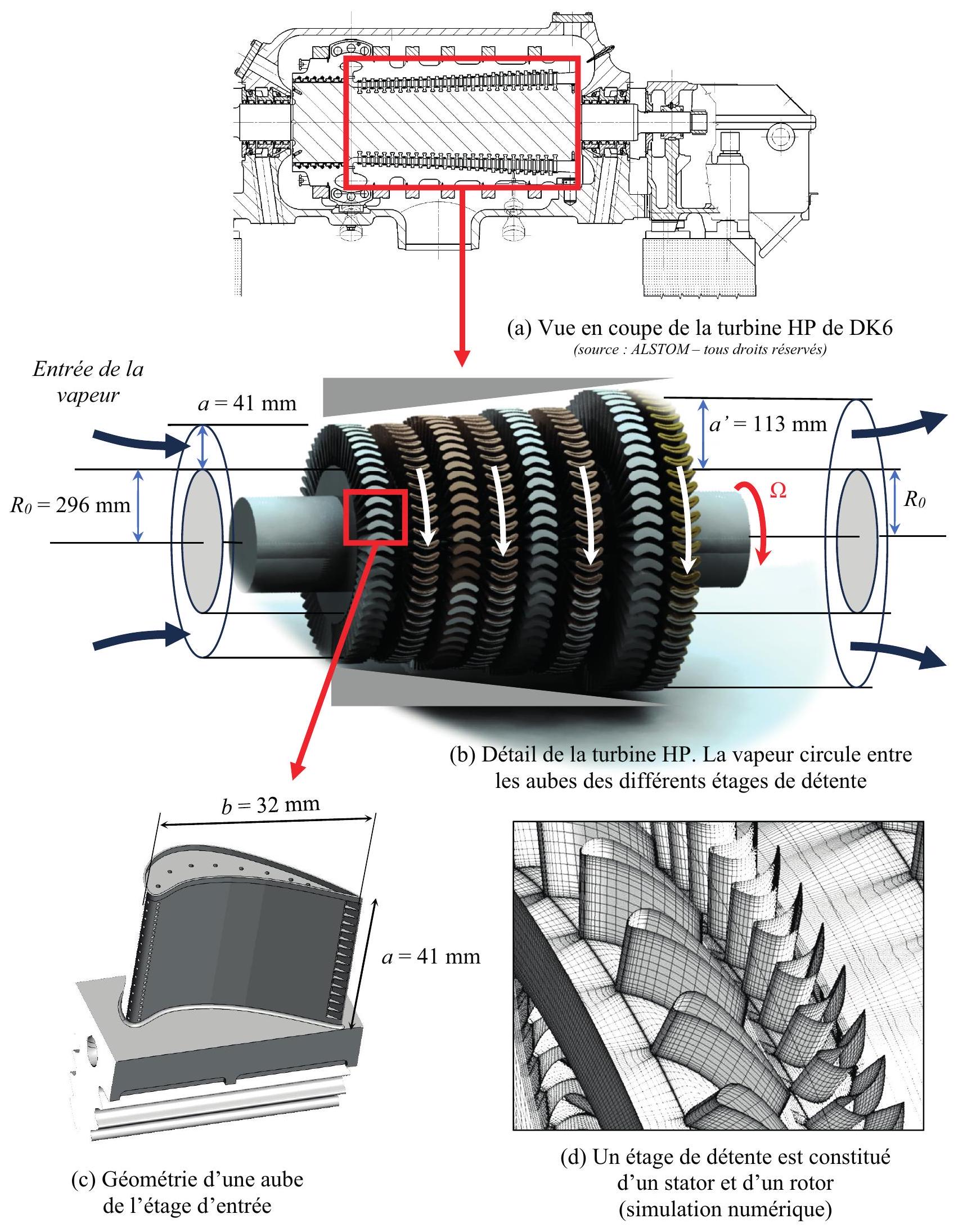

Afin de réduire les contraintes mécaniques exercées sur les aubes en rotation, la vapeur est détendue progressivement à travers une dizaine d'étages successifs dans chaque turbine. Chaque étage comporte un stator avec

N = 80

aubes fixes, qui agissent comme des tuyères en augmentant la vitesse de la vapeur, et un rotor constitué de 80 aubes en rotation qui convertissent toute ou partie de l'énergie cinétique de la vapeur en travail mécanique.
Les aubes de la turbine haute pression, réparties autour de l'axe de rotation de rayon

R_0

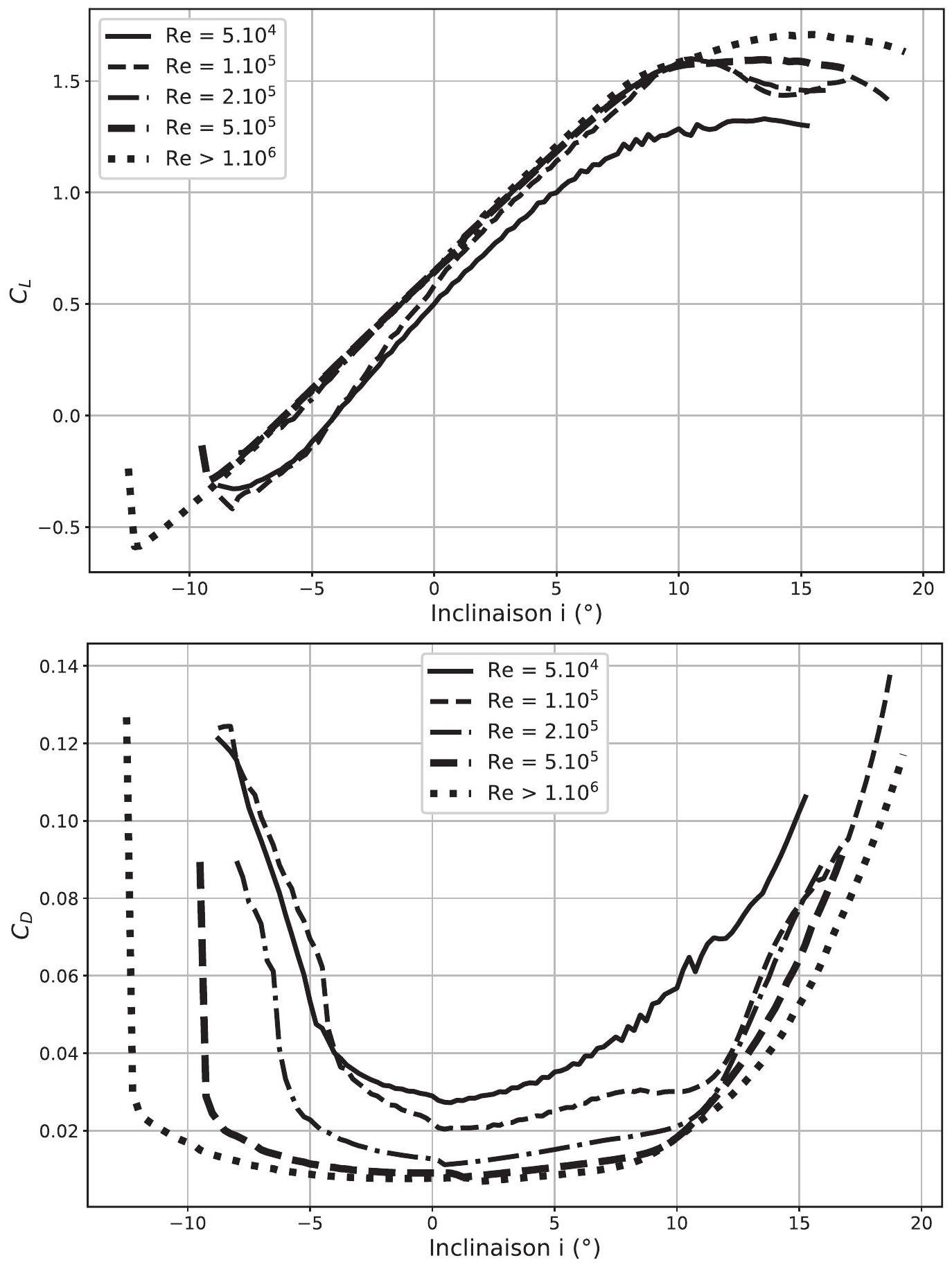

, sont très courtes comparées aux aubes des turbines moyenne et basse pression. On suppose donc que, dans toute la turbine haute pression, l'écoulement du fluide, supposé stationnaire, se fait dans une couche de faible épaisseur a autour de l'arbre de rotation et que la vapeur se comporte comme un gaz parfait en évolution isentropique.
On s'intéresse ici à l'étage d'entrée de la turbine haute pression que l'on se propose de modéliser sur le principe d'une turbine à réaction (figure 5).

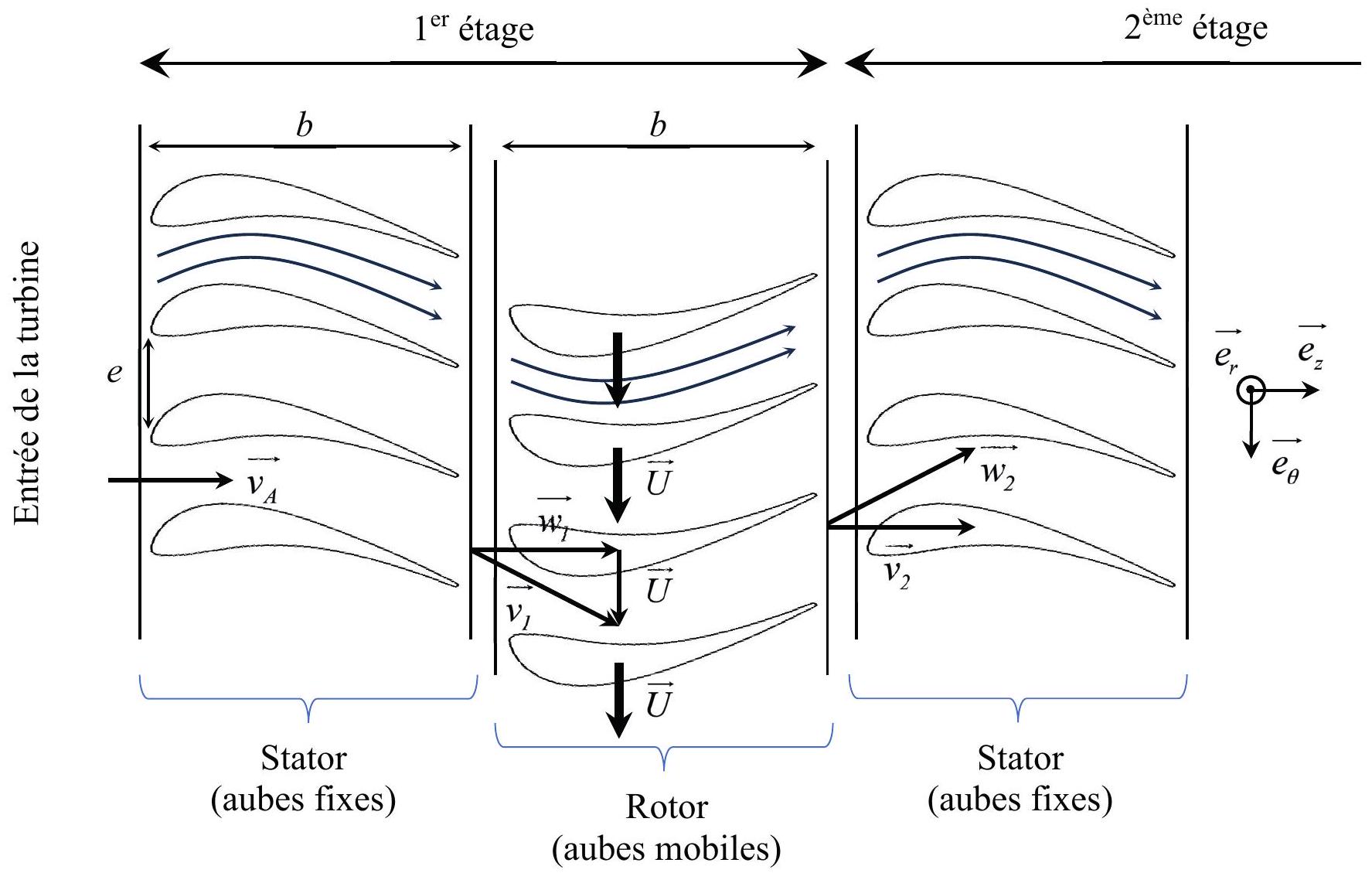

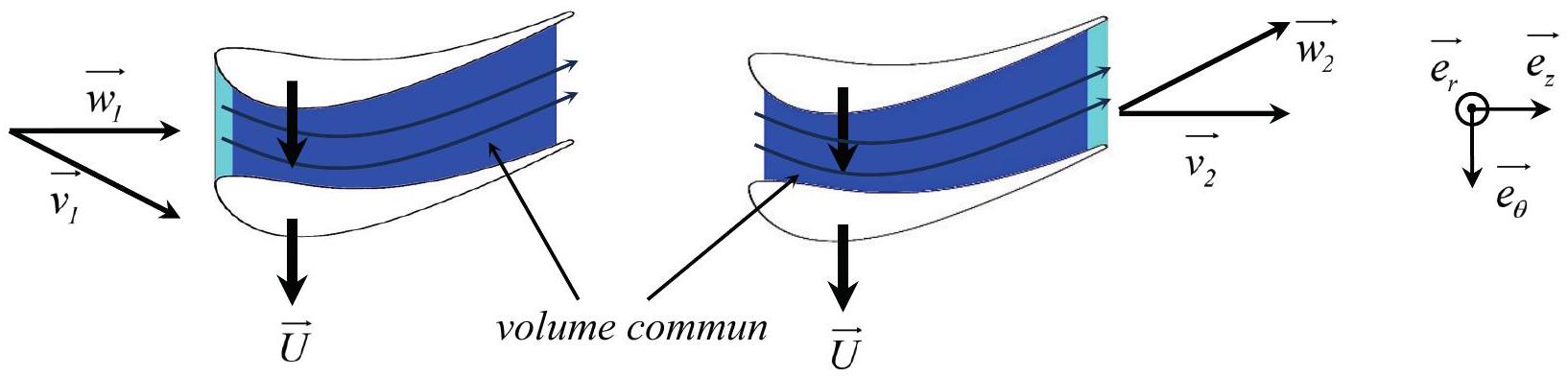

Figure 5 - Principe d'une turbine à réaction

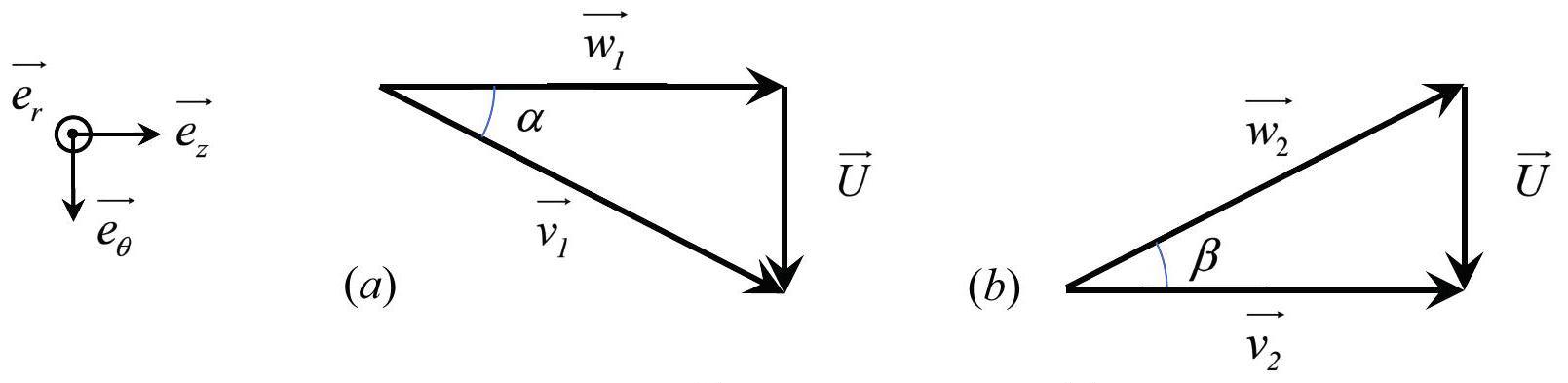

Au premier étage de la turbine haute pression, le fluide entre à la vitesse

v_A^(\to-)

, accélère dans le stator jusqu'à la vitesse

v_1^(\to-)

, transmet un couple moteur au rotor et ressort de l'étage à la vitesse

v_2^(\to-)

, les vitesses étant définies ici par rapport au stator.

Q19. Établir un critère qualitatif portant sur des durées caractéristiques permettant de justifier que l'évolution du fluide dans le stator est bien adiabatique. On admettra dans la suite que ce critère est largement vérifié.

Au cours du passage de la vapeur à travers les aubes fixes du stator du premier étage de détente, la pression du fluide varie de

Δp_1 = p_1 - p_A = - 7, 3

bar.

Q20. Exprimer, au premier ordre en

Δp_1

, la variation de température

ΔT_1 = T_1 - T_A

du fluide entre l'entrée et la sortie du stator. En appliquant le premier principe des systèmes ouverts dans le stator, déduire les expressions puis les valeurs numériques de la variation de température

ΔT_1

et de la vitesse

v_1

de la vapeur à la sortie du stator du premier étage de détente de la turbine haute pression.

La vapeur, ainsi aspirée à travers le stator, gagne de la vitesse et arrive dans le rotor face aux aubes en rotation autour de l'axe principal à la vitesse angulaire

Ω⃗ = Ωe_z\to

. La vitesse d'entrée du fluide par rapport à une aube en mouvement est donnée par la loi de composition des vitesses

w_1^(\to-) = v_1^(\to-) - U⃗

où

U⃗ = R_0 Ωe_θ\to

désigne la vitesse locale de déplacement de l'aube située à la surface de l'arbre de rayon

R_0

. Dans une turbine à réaction, la géométrie et l'orientation des
aubes permettent d'obtenir une vitesse relative d'entrée axiale, de la forme

w_1^(\to-) = w_1 e_z\to

. La relation géométrique entre

v_1^(\to-), w_1^(\to-)

U⃗

est connue par les ingénieurs turbiniers comme étant le triangle des vitesses (figure 6). On note

α

l'angle entre

v_1^(\to-)

w_1^(\to-)

Figure 6 - Triangle des vitesses (a) en entrée du rotor et (b) en sortie du rotor

Dans une première approche, on peut considérer que le fluide agit sur chaque aube comme sur une aile d'avion. On a reporté sur le document 2 les caractéristiques aérodynamiques d'une aile de profil similaire à celui d'une aube du rotor obtenues par simulation numérique. On appelle

C_L

(respectivement

C_D

) le coefficient de portance (respectivement de traînée) de l'aile intervenant dans la force de portance d'intensité

1/2ρC_L Sv^2

(respectivement dans la force de traînée

1/2ρC_D Sv^2

), où

ρ

désigne la masse volumique du fluide,

S

la surface portante de l'aile et

v

la vitesse relative du fluide par rapport à l'aile.
Dans la configuration étudiée, le nombre de Reynolds vaut

6.10^6

et l'angle d'inclinaison vaut

15^\circ

.
Q21. Justifier la valeur de l'angle d'inclinaison choisi. À l'aide d'une démarche que l'on présentera avec soin, estimer la puissance mécanique transmise par le fluide au premier étage de la turbine haute pression, ainsi que le nombre

n

d'étages de détente, et évaluer la force axiale exercée sur le rotor. On utilisera les données du document 1 .

En fait les ingénieurs tiennent comptent dans leurs calculs du changement de direction de l'écoulement du fluide entre l'entrée et la sortie du rotor. On appelle ainsi

w_2^(\to-)

la vitesse relative du fluide en sortie d'aubage et

v_2^(\to-)

cette même vitesse mesurée par rapport au stator.
La forme des aubes utilisées impose une vitesse de sortie

v_2^(\to-)

axiale de la forme

v_2^(\to-) = v_2 e_z\to

avec

β = α

, en notant

β

l'angle entre

v_2^(\to-)

w_2^(\to-)

fluide à l'instant $t$ fluide à l'instant $t + dt$

Figure 7 - Système constitué du fluide entre deux aubes du rotor entre

t

t + dt

Q22. On considère le système constitué du fluide circulant en régime stationnaire entre deux aubes du rotor entre les instants

t

t + dt

(figure 7). Effectuer pour ce système un bilan précis de moment cinétique par rapport à l'axe de rotation et déterminer le couple mécanique exercé par tout le fluide sur le rotor du premier étage en fonction de

D_m, R_0

U

. En déduire que la puissance mécanique transmise au rotor s'écrit

D_m U^2

et faire l'application numérique.

Le modèle de la turbine à réaction ne rend pas tout à fait compte de la forme réelle des aubes d'une turbine à haute pression. En pratique, on définit le degré de réaction

ε

d'un étage de turbine par le rapport de la variation d'enthalpie massique du fluide à travers le rotor sur la variation d'enthalpie massique à travers l'étage { stator + rotor }. Le degré de réaction varie d'ailleurs généralement d'un étage à l'autre selon la taille et l'orientation des aubes. Dans une turbine à action parfaite, le degré de réaction est nul (

ε = 0

) et le travail mécanique massique utile reçu par le fluide à travers un étage vaut

- 2U^2

On modélise désormais la turbine haute pression par une turbine à action parfaite constituée de

n

étages de détente identiques et on suppose que la chute d'enthalpie massique du fluide à travers la turbine se répartit équitablement entre les différents étages.

Q23. Déterminer le nombre d'étages

n

de détente contenus dans la turbine haute pression.
Q24. Calculer la puissance mécanique totale réellement transmise à l'arbre à travers tous les étages de la turbine haute pression. Commenter.

Partie C - Le générateur électrique

Le générateur entraîné par l'ensemble des trois turbines THP, TMP et TBP est une machine synchrone triphasée fonctionnant en alternateur.

Cette partie étudie le modèle d'un alternateur diphasé équivalent dont les caractéristiques au point nominal sont identiques à celles du modèle triphasé (Génératrice ALSTOM type 50WY23Z-109). Ces caractéristiques sont rassemblées dans un tableau figurant en fin de sujet.
On rappelle que toutes les grandeurs fournies relativement à des signaux sinusoïdaux sont données en valeurs efficaces.
On supposera que l'alternateur est une machine à pôles lisses taillée dans un matériau ferromagnétique idéal. L'entrefer étant de très faible épaisseur par rapport au rayon

r

du rotor, on supposera que tous les points de l'entrefer sont à la distance

r

de l'axe de rotation de la machine et repérés en coordonnées cylindriques (

O, e_r\to, e_θ\to, e_z\to

) où

O

se situe au centre de la machine et appartient à l'axe de rotation (

Oz

) du rotor.

I - Paramètres de l'alternateur

Q25. Attribuer le caractère continu ou sinusoïdal aux courants circulant dans le stator et dans le rotor. Décrire l'organisation spatiale des circuits statorique et rotorique.

Q26. Rappeler l'expression de la puissance moyenne délivrée par les circuits statoriques. En déduire la valeur de la tension nominale aux bornes de chaque phase.

Q27. Rappeler les propriétés d'un matériau ferromagnétique idéal. Déterminer la direction du champ magnétique en un point

M

de l'entrefer. Donner, en justifiant, la relation entre

ω

la pulsation des courants et

Ω

la vitesse de rotation du rotor. Déduire la valeur numérique en

rad \cdot s^(- 1)

puis en

tr \cdot min^(- 1)

Ω_n

, vitesse de rotation du rotor en fonctionnement nominal.

Q28. Le schéma électrique d'une phase en fonctionnement alternateur est représenté en figure 8 . On note

R

X

respectivement la résistance et la réactance synchrone du bobinage d'une phase définie par

X = Lω

où

L

désigne son inductance propre. En fonctionnement alternateur, écrire l'équation électrique relative à une phase faisant apparaître

R

X

; on notera respectivement

E_-, U_-

I_-

les représentations complexes de la force électromotrice, de la tension aux bornes de la phase et de l'intensité du courant circulant dans la phase.

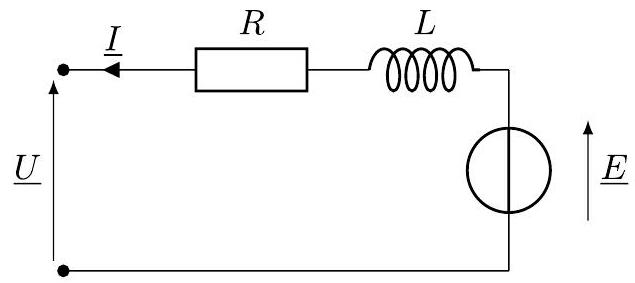

Figure 8 - Schéma électrique d'une phase

Afin de déterminer les paramètres de l'alternateur, on dispose de deux essais expérimentaux au cours desquels le rotor est entraîné par un moteur extérieur à la vitesse nominale

Ω_n

un essai à vide dans lequel on relève la tension $U$ aux bornes d'une phase en fonction du courant d'excitation $I_e$ ;
un essai en court-circuit dans lequel on court-circuite chaque phase et on relève $I_(cc)$ , l'intensité circulant dans une phase en fonction du courant d'excitation $I_e$ .
Les deux courbes obtenues sont représentées en figure 9.
Q29. En utilisant les résultats des deux essais, montrer que $E = kI_e$ avec $k = 25, 6Ω$ . Calculer la valeur de $X$ et commenter.

On s'intéresse à présent au fonctionnement nominal de l'alternateur dont les caractéristiques sont données dans le tableau. On considère que la charge nominale impose un retard du courant par rapport à la tension.

Q30. Représenter l'allure du diagramme de Fresnel associé à l'équation électrique d'une phase obtenue en question Q28 en adoptant la tension

U_-

pour origine des phases. En déduire l'expression ainsi que la valeur de

E

puis la valeur de

I_e

. On parle, dans cette situation, de chute de tension en charge. Interpréter.

Figure 9 - Courbes issues des essais à vide (à gauche) et en court-circuit (à droite)

II - Raccordement au réseau - compensateur synchrone

L'alternateur fournit de la puissance électrique au site industriel où il se trouve mais peut aussi être raccordé au réseau électrique qui impose la tension aux bornes des phases de l'alternateur et une fréquence constante. Une fois couplé à un grand réseau, un alternateur fait partie d'un système comprenant des centaines d'autres alternateurs. Il est alors impossible de préciser la nature de la charge électrique branchée aux bornes de cet alternateur en particulier.
On étudie ici les échanges de puissance entre l'alternateur et le réseau. Dans toute la suite, on néglige

R

devant

X

ainsi que toutes les pertes énergétiques. On considère de plus que les turbines imposent un couple constant au rotor de l'alternateur. L'alternateur est raccordé au réseau qui impose une tension

U_n

constante.
L'alternateur, alimenté par le courant d'excitation

I_e

, échange de la puissance avec le réseau et reçoit de la puissance mécanique de la part des turbines. On note

I_-

la représentation complexe de l'intensité du courant de phase. Le fonctionnement n'est pas nécessairement nominal. Le facteur de puissance vaut

cos(φ)

où

φ = Arg(U_-) - Arg(I_-)

représente le retard algébrique de phase du courant par rapport à la tension.
La figure 10 présente le diagramme de Fresnel d'une phase de l'alternateur raccordé au réseau dans le cas où

φ > 0

Figure 10 - Diagramme de Fresnel de l'alternateur connecté au réseau dans le cas

φ > 0

Q31. Justifier que la puissance

P

délivrée par l'alternateur est imposée et reste constante. Montrer que la longueur du segment

O^' A

sur la figure 10 est proportionnelle à

P

et préciser l'expression de la constante de proportionnalité. En déduire le lieu des points

M

relatifs au fonctionnement de l'alternateur. Comment peut-on en pratique agir sur les paramètres de l'alternateur pour déplacer le point

M

dans ces conditions?

Q32. Montrer qu'il existe un point de fonctionnement

M^'

de l'alternateur délivrant la même puissance avec le même courant de phase

I

que le point

M

. Préciser la relation liant les phases

φ

φ^'

correspondantes. Déterminer alors l'expression puis la valeur

E^'

E

permettant d'obtenir le point

M^'

, ainsi que le courant d'excitation

I_e^'

Sur le document réponse est reporté un réseau de courbes nommées courbes de Mordey donnant l'évolution du courant statorique

I

en fonction en fonction du courant d'excitation

I_e

pour un fonctionnement de l'alternateur à puissance moyenne constante.

Q33. Reporter, directement sur la figure 2 du document réponse, les positions des deux points

M

M^'

associés au fonctionnement de l'alternateur à sa puissance nominale

P_n

sur le réseau de courbes de Mordey. Retrouver graphiquement les valeurs de

E

E^'

correspondant aux points de fonctionnement

M

M^'

de l'alternateur à sa puissance nominale

P_n

. Quelle est alors la relation entre les phases

φ

φ^'

correspondantes?

Un réseau électrique doit fournir une tension stable malgré la présence d'un grand nombre d'utilisateurs et la variété des utilisations. Afin de maintenir certaines constantes du réseau malgré les irrégularités d'utilisation, on utilise les machines synchrones en mode compensateur synchrone dans un but de régulation.
Elles sont alors connectées au réseau en tournant à vide, sans être entraînées par un actionneur extérieur.
Q34. Adapter le diagramme de Fresnel de la figure 10 afin de déterminer les deux valeurs de

φ

possibles lorsque l'alternateur tourne à vide sans entraîner de charge mécanique et sans recevoir de puissance mécanique.
Déterminer les valeurs de

E

correspondantes dans le cas particulier où

U = U_n

I = (I_n)/(10)

, en prenant

X = 2, 3Ω

. Préciser pour laquelle de ces deux valeurs, la machine se comporte comme un condensateur.

Document 1 : caractéristiques de la turbine haute pression

Profil NACA 6412 et maillage utilisé pour la simulation numérique

C_L

: coefficient de portance (lift coefficient) ;

C_D

: coefficient de traînée (drag coefficient)

i

: angle d'inclinaison de l'aile

Document 2 : caractéristiques aérodynamiques du profil NACA 6412

(source : http://airfoiltools.com)

Données

Nombre d'Avogadro:

N_A = 6, 02.10^(23) mol^(- 1)

Constante des gaz parfaits :

R = k_B N_A = 8, 31 J \cdot K^(- 1) \cdot mol^(- 1)

Masses molaires :

M(H) = 1, 0 g \cdot mol^(- 1), M(C) = 12, 0 g \cdot mol^(- 1), M(O) = 16, 0 g \cdot mol^(- 1), M(N) = 14, 0 g \cdot mol^(- 1)

L'air atmosphérique est constitué à

4/5

de diazote et à

1/5

de dioxygène en proportions molaires.
Enthalpie standard de formation et entropie molaire standard à 298 K :

Espèce	$CH_(4(g))$	$CO_(2(g))$	$O_(2(g))$	$H_2 O(g)$
$Δ_f H^\circ(kJ \cdot mol^(- 1))$	$- 74, 9$	$- 393, 5$		$- 241, 8$
$S_m^\circ(J \cdot K^(- 1) \cdot mol^(- 1))$	186,2	213,8	205,0	188,7

Capacités thermiques molaires à pression constante à 298 K :

Espèce	$CH_(4(g))$	$CO_(2(g))$	$CO_((g))$	$O_(2(g))$	$N_(2(g))$	$H_2 O_((g))$	$H_(2(g))$
$C_(pm)(J \cdot K^(- 1) \cdot mol^(- 1))$	35,7	37,1	29,1	29,4	29,1	33,6	28,8

Masse molaire de l'eau :

M = 18, 0.10^(- 3) kg \cdot mol^(- 1)

Rapport des capacités thermiques de la vapeur d'eau:

γ = 1, 30

Capacité thermique massique de l'eau liquide :

c_(eau) = 4, 18 kJ \cdot K^(- 1) \cdot kg^(- 1)

Masse volumique de l'eau liquide :

ρ_(eau) = 1, 00.10^3 kg \cdot m^(- 3)

Capacité thermique massique à pression constante de la vapeur d'eau assimilée à un gaz parfait :

c_p = 2, 00 kJ \cdot K^(- 1) \cdot kg^(- 1)

Enthalpie massique de vaporisation de l'eau à

26^\circC : l_(vap) = 2, 30.10^3 kJ \cdot kg^(- 1)

Caractéristiques de l'alternateur diphasé au point nominal :

Nombre de pôles	2
Nombre de phases	2
Puissance moyenne nominale	$P_n = 240MW$
Courant de phase statorique nominal	$I_n = 11, 1kA$
Facteur de puissance nominal	0,85
Fréquence nominale des courants	$f = 50 Hz$
Courant d'excitation rotorique nominal à vide	$I_(en) = 498 A$
Tension d'excitation rotorique nominale à vide	$U_(en) = 92 V$
Résistance par phase	0,9 $Ω$

Figure 2 - Évolution du courant statorique en fonction du courant d'excitation à puissance constante

Questions fréquentes

4 questions

Sur quoi porte le sujet de physique-chimie 1 PSI Centrale 2025 ?

Sur la centrale électrique DK6 de Dunkerque : combustion dans une turbine à gaz, détente de vapeur dans des turbines à vapeur, et conversion d'énergie mécanique en énergie électrique par un alternateur synchrone.

Le sujet de physique-chimie 1 PSI Centrale 2025 est-il difficile ?

Le jury indique que le traitement complet du sujet était difficile pour la majorité des candidats et que les résultats globaux sont restés très en deçà des attentes.

Quelles erreurs le jury a-t-il le plus relevées en physique-chimie 1 PSI Centrale 2025 ?

Des conclusions bâclées sur le caractère quantitatif d'une réaction, des confusions entre débit massique et débit molaire, des applications du théorème de Bernoulli à un fluide compressible, et une question de cours sur l'alternateur presque jamais réussie.

Le sujet de physique-chimie 1 PSI Centrale 2025 est-il long ?

Oui, le jury signale 34 questions au total, avec de nombreuses sous-questions, ce qui rend le traitement complet difficile pour la majorité des candidats.

Pas de description pour le moment

Commentaires• Centrale Physique Chimie 1 PSI 2025

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

L'épreuve en chiffres

Ce qu'a observé le jury

Les erreurs les plus sanctionnées

Ce qui a été bien réussi

Conseils du jury

Corrigé détaillé

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

DK6 : Un exemple de revalorisation

Partie A - La chambre de combustion de la turbine à gaz

Partie B - La turbine à vapeur

I - Étude globale de la turbine

II - Étude d'un étage de détente de la turbine haute pression

fluide à l'instant t fluide à l'instant t + dt

Partie C - Le générateur électrique

I - Paramètres de l'alternateur

II - Raccordement au réseau - compensateur synchrone

Document 2 : caractéristiques aérodynamiques du profil NACA 6412

Données

Questions fréquentes

Sur quoi porte le sujet de physique-chimie 1 PSI Centrale 2025 ?

Le sujet de physique-chimie 1 PSI Centrale 2025 est-il difficile ?

Quelles erreurs le jury a-t-il le plus relevées en physique-chimie 1 PSI Centrale 2025 ?

Le sujet de physique-chimie 1 PSI Centrale 2025 est-il long ?

Commentaires• Centrale Physique Chimie 1 PSI 2025

Commentaires• Centrale Physique Chimie 1 PSI 2025

fluide à l'instant $t$ fluide à l'instant $t + dt$
