Épreuve de physique-chimie 1 du concours Centrale-Supélec 2022 en filière PSI, en deux parties indépendantes. La première, surtout de chimie, étudie le dioxygène et l'ozone jusqu'à une question ouverte sur l'altitude où la concentration en ozone est maximale. La seconde utilise la mécanique des fluides et la propagation d'ondes pour interpréter des nuages en forme de houle nés d'une instabilité de Kelvin-Helmholtz.
1Partie I : le dioxygène et l'ozoneStructure électronique, isotopes et schémas de Lewis, énergie de liaison et photodissociation du dioxygène, puis modèle de la couche d'ozone à partir de documents.
2Partie II.A et II.B : pression atmosphérique et nuage orographiqueStatique des fluides dans l'atmosphère isotherme, validité d'une pression uniforme et formation d'un nuage par soulèvement orographique à l'aide d'un émagramme.
3Partie II.C : modélisation de l'écoulementDébits, viscosité, nombre de Reynolds, relation de Bernoulli démontrée par un bilan énergétique, puis effet d'une déformation de l'interface entre deux couches d'air.
4Partie II.D : condition d'instabilité et onde de surfaceFonction courant, relation de dispersion, vitesse de phase et croissance exponentielle de la perturbation, avec estimation du temps caractéristique sur une photographie.
Difficulté moyenne. Le jury décrit un sujet de longueur raisonnable, aux sous-parties de difficulté variable, que de nombreux candidats ont abordé en entier.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours, épreuve du 4 mai 2022. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
6 erreurs relevées
Définitions de chimie approximatives · Résultats numériques sans regard critique · Démonstration de cours incomplète
Afficher ou masquer la section
Beaucoup de candidats ont abordé toutes les parties. Les questions non guidées, qui représentaient plus de 20 % du barème et s'appuyaient sur des documents, ont reçu une attention inégale. Les lacunes sur les définitions et méthodes simples de chimie ont coûté cher, alors que la partie I comptait pour près d'un tiers du barème. Le jury a appliqué un malus aux copies peu lisibles ou mal présentées.
Les erreurs les plus sanctionnées
1
Définitions de chimie approximativesQ2, Q3, Q5, Q7
Période et famille sont confondues, la définition d'un isotope est floue, et les schémas de Lewis sont donnés sans explication ni charges formelles. La géométrie est rarement justifiée par la méthode VSEPR.
« La définition d’un isotope est mal connue ou très approximative. »
2
Résultats numériques sans regard critiqueQ11, Q14
Oublier de ramener l'énergie à une seule liaison donne un photon hors du domaine UV, sans que le candidat réagisse. De même, des concentrations en ozone aberrantes sont annoncées sans commentaire.
« Le jury attend que l’aisance calculatoire soit accompagnée d’un regard critique sur les résultats obtenus. »
3
Démonstration de cours incomplèteQ15
Établir la loi de la statique des fluides suppose de préciser le système, le référentiel et le bilan des forces, y compris les forces latérales.
« établir » ne peut signifier ici projeter l’équation de la statique des fluides »
4
Exploitation de documents superficielleQ18, Q19
L'analyse du nuage orographique se limite souvent à une paraphrase, et une valeur lue sur l'émagramme sans explication n'est pas valorisée.
« le jury ne valorise pas une valeur numérique fournie sans plus d’explication que «par lecture graphique... »
5
Sens physique du nombre de ReynoldsQ20, Q23
Les hypothèses stationnaire, incompressible et homogène sont mal reliées aux débits. Un nombre de Reynolds élevé est souvent associé à tort à un écoulement dominé par la viscosité, et « uniforme » est confondu avec « constant ».
« Tout cela révèle sans doute une assimilation uniquement «calculatoire» de la mécanique des fluides »
6
Démonstration de la relation de BernoulliQ25
Le système fermé est mal défini, le caractère unidimensionnel oublié et le travail des forces de pression non démontré. Certains appliquent le premier principe industriel malgré la consigne.
« Les réponses lues à cette question valorisée dans le barème sont globalement insatisfaisantes. »
Ce qui a été bien réussi
La structure électronique (Q1) et la relation de Planck-Einstein (Q10) sont bien connues.
Les questions Q16, Q21, Q26 et Q32 sont globalement bien traitées.
La relation de dispersion est en général correctement donnée pour les deux branches (Q35).
Le jury a valorisé toute démarche scientifiquement fondée sur les questions non guidées, même incomplète.
Conseils du jury
Traiter toutes les sous-questions d'une question, même si elles paraissent élémentaires.
Nommer les lois utilisées avec leurs conditions d'application et définir toute nouvelle notation.
Contrôler l'homogénéité des formules, soigner les applications numériques avec leur unité et commenter les valeurs aberrantes.
Exposer précisément comment les données sont extraites d'un graphe ou d'une photographie.
Préparer en amont les démonstrations de cours, largement valorisées dans le barème.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Corrigé détaillé
43 questions
Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.
Afficher ou masquer la section
43 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.
Épreuve de physique-chimie 1 du concours Centrale-Supélec 2022 en filière PSI, en deux parties indépendantes. La première, surtout de chimie, étudie le dioxygène et l'ozone jusqu'à une question ouverte sur l'altitude où la concentration en ozone est maximale. La seconde utilise la mécanique des fluides et la propagation d'ondes pour interpréter des nuages en forme de houle nés d'une instabilité de Kelvin-Helmholtz.
L'épreuve comporte deux parties indépendantes, l'une de chimie, l'autre de physique, mais étudiant toutes deux des phénomènes prenant place dans l'atmosphère terrestre. Chaque partie est accompagnée d'une annexe regroupant plusieurs documents utiles pour la résolution de certaines questions. Ces annexes figurent en fin d'énoncé.
Certaines questions, repérées par une barre en marge, ne sont pas guidées et demandent de l'initiative de la part du candidat. Les pistes de recherche doivent être consignées par le candidat sur sa copie ; si elles sont pertinentes, elles seront valorisées. Le barème tient compte du temps nécessaire pour explorer ces pistes et élaborer un raisonnement, il valorise ces questions de façon très significative.
Certaines données utiles sont regroupées en fin d'énoncé.
I Étude de deux composants de l'atmosphère: le dioxygène et l'ozone
I.A - Étude structurale de l'oxygène et de l'ozone
I.A.1) Le numéro atomique de l'élément oxygène est Z = 8.
Q 1. Donner la configuration électronique attendue de l'atome d'oxygène dans son état fondamental. Distinguer et dénombrer les électrons de valence et les électrons de cœur.
Q 2. Indiquer la période de la classification périodique à laquelle cet élément appartient.
I.A.2) L'oxygène existe sous trois isotopes stables de nombres de masse respectifs 16, 17 et 18 .
Q 3. Rappeler la définition du terme «isotope» et préciser la composition du noyau de chacun des isotopes de l'oxygène. Justifier que les propriétés chimiques de deux isotopes sont identiques.
Q 4. La masse molaire moyenne de l'oxygène est 15, 9994 g ⋅ mol^(− 1). Sachant que l'abondance de l'isotope ^(17)O est de 0, 037%, déterminer les abondances des isotopes ^(16)O et ^(18)O de l'oxygène.
I.A.3)
Q 5. Donner le schéma de Lewis de la molécule de O_2.
I.A.4) L'ozone O_3 est une molécule polaire de moment dipolaire 0, 533D. Le caractère polaire de cette molécule se traduit, dans l'écriture de son modèle de Lewis, par la présence de charges positives et négatives respectivement liées à la présence de lacunes électroniques ou d'électrons non appariés sur au moins deux atomes de cette molécule.
Q 6. Donner le schéma de Lewis de cette molécule si elle était cyclique. Serait-elle alors polaire ?
Q 7. Proposer deux formules de Lewis équivalentes rendant compte des propriétés de la molécule d'ozone. Proposer une description de la géométrie de cette molécule.
I.B - Dissociation de la molécule de dioxygène
I.B.1) La liaison chimique A − B (simple ou multiple) entre les deux entités A et B ( A et B sont des atomes, des molécules, des radicaux libres ou des ions), peut se rompre pour fournir A et B séparément. La réaction de dissociation de liaison est la réaction où le réactif est le composé A − B gazeux, dans son état standard à la température T, tandis que les produits sont les entités A et B séparées, gazeuses, à la pression standard P^∘ = 1 bar, à la même température T : A − B_((g)) = A_((g)) + B_((g)).
Par définition, l'enthalpie standard de dissociation de liaison à la température T est l'enthalpie standard de réaction associée à l'équation bilan précédente. Elle est aussi appelée enthalpie de liaison ou énergie de liaison (par unité de quantité de matière). On la note E_(liaison) = Δ_(dis)H^∘(A − B).
On peut exprimer l'énergie de liaison d'un corps gazeux diatomique AB en utilisant un cycle passant par un état hypothétique formé des atomes libres A et B gazeux comme décrit figure 1.
Q 8. Exprimer Δ_r H_1^∘ en fonction de Δ_(dis)H^∘(A − A) et Δ_(dis)H^∘(B − B), puis en déduire l'énergie de liaison de AB en fonction de Δ_r H_2^∘, Δ_(dis)H^∘(A − A) et Δ_(dis)H^∘(B − B).
On envisage, pour déterminer l'énergie de liaison de O_2, la réaction standard de formation de H_2 O_((g)) :
H_(2(g)) + 1/2O_(2(g))→−^(Δ_f H^∘)H_2 O_((g))
Q 9. En s'inspirant de ce qui précède, déterminer l'expression de l'énergie de liaison de la molécule de O_2 à 298 K . Effectuer l'application numérique.
I.B.2) Sous l'influence du flux photonique solaire, le dioxygène présent dans les hautes couches de l'atmosphère peut se dissocier pour donner deux oxygènes libres présentant un électron célibataire, notés O^∙, suivant la réaction O_2 → O^∙ + O^∙. Les oxygènes libres sont extrêmement réactifs, leur devenir sera analysé plus loin. On recherche ici la longueur d'onde limite des photons permettant de briser la liaison entre les deux oxygènes de la molécule de O_2.
Q 10. Rappeler la relation de Planck-Einstein liant la fréquence ν et l'énergie du photon.
Q 11. Déduire de la question 9 la longueur d'onde recherchée. Indiquer le domaine du spectre électromagnétique qui lui est associé.
Q 12. Comment la dangerosité du rayonnement évolue-t-elle en fonction de la longueur d'onde ? Commenter le résultat de la question 11 en mettant en relation la longueur d'onde trouvée, la dangerosité des rayonnements ionisants et l'impact de la haute atmosphère sur ceux-ci.
I. C - La couche d'ozone
Cette sous-partie constitue un problème peu guidé contenant essentiellement une question qualitative puis une question quantitative s'appuyant sur les deux documents de l'annexe A. Au-delà des réponses aux questions, il convient de vérifier la cohérence des réponses à l'aide des informations données dans les documents ainsi que la validité des hypothèses formulées, quand cela est possible.
Le but de cette sous-partie est de comprendre l'origine de l'existence d'une zone présentant un maximum de la concentration d'ozone vers le milieu de la stratosphère (couche d'ozone).
Q 13. Par une approche purement qualitative mais argumentée, tracer l'allure du graphe de k_1 en fonction de l'altitude z, puis justifier qualitativement l'existence d'un maximum pour n_(O_3) à une certaine altitude.
Au prix de quelques approximations dans le modèle de Chapman, on peut établir que
I(z) = I_∞exp(− Hn_0 σ_(O_2)exp(− z/H)),
I_∞ étant une constante, H une hauteur caractéristique déjà introduite par le document A et σ_(O_2) la section efficace d'absorption du dioxygène.
Q 14. En utilisant les moyens à votre disposition, en particulier numériques, déterminer l'altitude du maximum de la concentration en ozone n_(O_3), ainsi que l'ordre de grandeur de cette concentration maximale.
On donne : n_0 = 9, 3 mol ⋅ m^(− 3), σ_(O_2) = 6 × 10^(− 4) m^2 ⋅ mol^(− 1), H = 7 km et k_1(50 km) = 3 × 10^(− 12) s^(− 1).
II Modélisation linéaire de l'instabilité de Kelvin Helmholtz
Dans certaines conditions, il est possible d'observer dans la forme des nuages une structure périodique très semblable à la houle, à une altitude quasi-constante (figure 2). Le phénomène, souvent fugace, est visible en particulier en montagne, comme l'a observé le physicien allemand Von Helmholtz et interprété le physicien anglais Lord Kelvin. On s'intéresse dans ce problème à une modélisation linéaire simplifiée permettant d'expliquer la naissance des oscillations périodiques observées, mais pas l'aspect de vague déferlante lié à des phénomènes non linéaires, non pris en compte ici.
II.A - Pression atmosphérique dans la zone concernée
On étudie dans cette partie la répartition de la pression avec l'altitude. L'axe ( Oz ) est pris vertical ascendant. Le problème sera considéré comme invariant suivant les directions horizontales.
On se place dans le cadre d'une atmosphère statique, isotherme à la température T = T_0, dans laquelle l'air est considéré comme un gaz parfait, de masse molaire M et de masse volumique ρ.
Q 15. Établir la relation entre la variation élémentaire de pression dP, la variation élémentaire d'altitude dz, la masse volumique de l'air ρ et la valeur de l'accélération de la pesanteur g.
Q 16. En déduire l'expression de la pression locale P(z) à l'altitude z en fonction de la pression au sol P_0, de la masse molaire M de l'air, de la température T_0, de la constante des gaz parfaits R et de l'accélération de la pesanteur g considérée comme uniforme à l'échelle considérée.
Figure 2 Une illustration de l'instabilité de Kelvin Helmholtz au dessus du Mont Shasta en Californie
Q 17. On formule l'hypothèse que la pression est quasiment uniforme sur toute la hauteur du nuage de la figure 2. Discuter la validité de cette approximation sachant qu'une variation relative de plus de 10% de la pression n'est pas acceptable. Justifier votre réponse en vous appuyant sur des arguments numériques. On prend g = 9, 81 m ⋅ s^(− 2) et on suppose que la température est T_0 = 273 K.
II.B - Formation d'un nuage par soulèvement orographique
Cette sous-partie constitue un problème peu guidé contenant essentiellement une question qualitative puis une question quantitative s'appuyant sur les trois documents de l'annexe B . Il convient de décrire clairement la démarche mise en œuvre et la façon dont les documents sont utilisés.

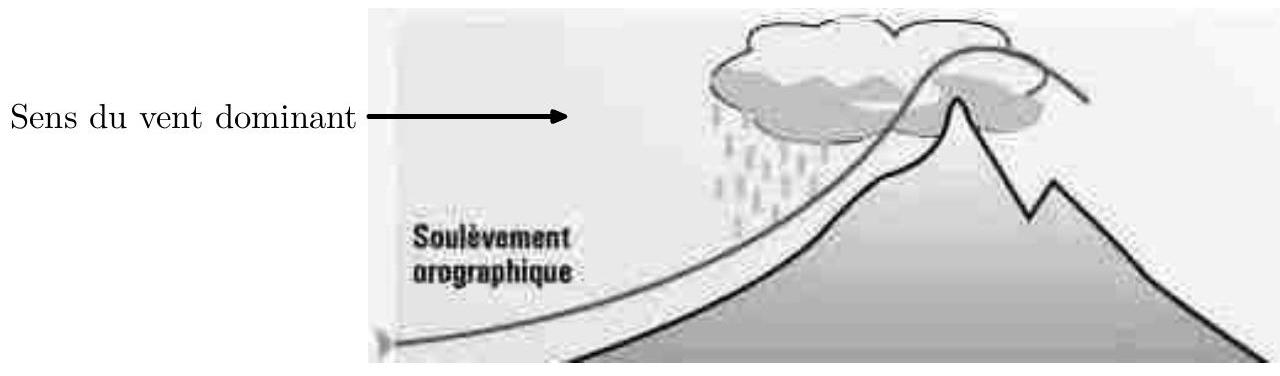

Q 18. Expliquer qualitativement le mécanisme de formation d'un nuage par soulèvement orographique et proposer un modèle en explicitant et justifiant les hypothèses formulées.
Q 19. Estimer l'altitude moyenne de formation de ce nuage si l'air au niveau du sol a un rapport de mélange r = 0, 8 g ⋅ kg^(− 1) et une température de 10^∘C. Ce résultat vous parait-il en accord avec ce qui est observé en figure 2?
II.C - Modélisation de l'écoulement
Une analyse des données de sondes atmosphériques révèle que le phénomène illustré sur la figure 2 n'est observé que lorsque:
deux couches d'air de densités différentes se superposent dans l'atmosphère stable suite à un phénomène d'inversion de température. La couche la plus chaude est alors au dessus de la plus froide, ce qui est un phénomène classique en montagne;
que l'une des couches se déplace horizontalement par rapport à l'autre. La vitesse est différente pour les deux couches induisant ainsi une vitesse relative non nulle entre elles dans une zone autour de l'interface appelée couche (ou zone) de mélange.
On suppose qu'au repos l'interface entre les deux fluides est horizontale et, dans un modèle à deux dimensions, confondue avec l'axe ( Ox ). On note avec l'indice 1 les grandeurs relatives à l'écoulement de l'air chaud au dessus de la zone de mélange et avec l'indice 2 celles relatives à l'écoulement d'air froid au dessous de cette zone. La vitesse du fluide est partout dirigée suivant l'axe ( Ox ) et donnée par rapport à l'interface au repos. En dehors de la zone de mélange, le profil de vitesse est supposé uniforme dans les deux couches avec v_2 < v_1 et le gradient de vitesse est localisé dans la couche de mélange d'épaisseur e centrée sur l'interface située en z = 0, comme l'illustre la figure 3.

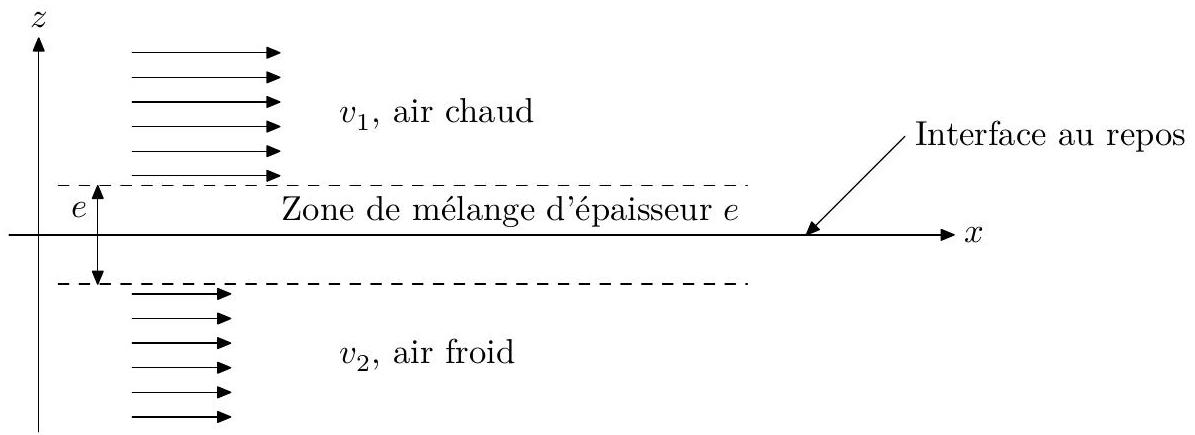

Figure 3 Modélisation avec zone de mélange
II.C.1) L'interface est pour l'instant au repos dans sa configuration initiale. On considère dans chacune des couches, en dehors de la zone de mélange, un tube de courant de section droite S orthogonale à ( Ox ).
L'écoulement y est supposé stationnaire, homogène et incompressible. Les grandeurs caractéristiques y sont uniformes sur une même section (écoulement unidimensionnel). On note ρ_1 la masse volumique du fluide chaud et ρ_2 celle du fluide froid.
Q 20. Que peut-on alors dire des débits massiques D_(m1) et D_(m2), ainsi que des débits volumiques D_(v1) et D_(v2) dans chacune des couches en dehors de la zone de mélange ?
Q 21. On se place dans le cas particulier où D_(m1) = D_(m2) dans les deux tubes de courant de même section. Justifier que v_2 < v_1. On pourra si nécessaire utiliser la forme de la variation empirique de la masse volumique de l'air avec la température : ρ = A + B/T où A et B sont des constantes positives.
Q 22. On considère un écoulement visqueux unidirectionel selon ( Ox ) faisant état d'un gradient de vitesse suivant (Oz). Rappeler, pour un fluide newtonien, de viscosité dynamique η, l'expression de la force surfacique de viscosité à l'ordonnée z, de la partie inférieure sur la partie supérieure, qui fait intervenir la composante v_x(z) du profil de vitesse.
Q 23. Les relevés météorologiques du jour où la photo de la figure 2 à été prise indiquent un vent moyen de 40 km ⋅ h^(− 1). Proposer une estimation du nombre de Reynolds dans un tube de courant, en dehors de la zone de mélange, sachant que sa dimension transversale moyenne est de l'ordre du kilomètre. Le modèle de profil uniforme de vitesse proposé pour cet écoulement vous parait-il cohérent ?
II.C.2)
Q 24. Énoncer la relation de Bernoulli pour un écoulement parfait, stationnaire, incompressible et homogène.
Q 25. On se propose de démontrer la relation précédente en effectuant, au choix, un bilan d'énergie mécanique ou cinétique. Définir et décrire avec soin une surface de contrôle Σ et un système fermé Σ^∗ appropriés pour réaliser ce bilan. Traduire ce dernier compte tenu des hypothèses effectuées en soulignant le rôle de chacune d'elles.
II.C.3) On modélise, en coordonnées cartésiennes, la zone de mélange entre les deux écoulements par un champ de vitesse de la forme u⃗ = (⟨v⟩ + γz/e)e⃗_x. On a ainsi pour l'ensemble de l'écoulement :
u⃗ = {v_1 e⃗_x, pour z ⩾ e/2; (⟨v⟩ + γz/e)e⃗_x, pour |z| ⩽ e/2; v_2 e⃗_x, pour z ⩽ − e/2
L'axe ( Oz ) est ascendant et a pour origine le milieu de la zone de gradient de vitesse.
Q 26. Exprimer ⟨v⟩ et γ en fonction de v_1 et v_2 pour assurer la continuité du champ des vitesses en z = ± e/2.
Q 27. Tracer l'allure des lignes de champ de vitesse et du profil de vitesse dans le plan ( xOz ).
Q 28. Ce profil de vitesse est-il partout compatible avec la modélisation d'un écoulement incompressible et homogène ? Avec celle d'un écoulement parfait ?
II.C.4) Dans ces questions de synthèse, il est demandé aux candidats de faire référence aux questions précédentes qui justifient les arguments utilisés.
On modélise le problème par une discontinuité de vitesse à l'interface (cas limite du gradient de vitesse lorsque e tend vers zéro) comme l'illustre la figure 4 . On suppose que les particules de fluides évoluent sans décoller de l'interface faiblement perturbée et que les fluides chaud et froid ne se mélangent pas au cours de l'écoulement.

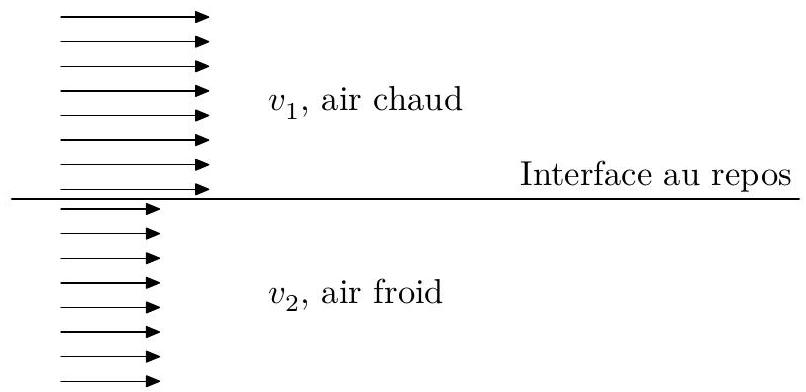

Figure 4 Modélisation par discontinuité de vitesse à l'interface
Supposons qu'une petite déformation verticale de l'interface apparaisse localement (figure 5), due par exemple à une petite irrégularité dans les mouvements de la masse d'air. On suppose que cette situation se traduit localement par une diminution de la section offerte à l'écoulement au dessus de l'interface déformée et une augmentation au dessous. Partout autour de l'interface faiblement déformée, l'écoulement est encore supposé parfait, stationnaire, incompressible et homogène.

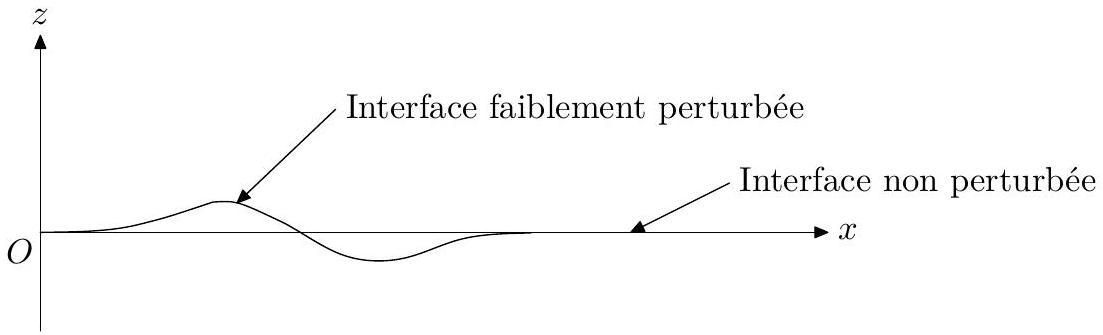

Figure 5 Déformation de l'interface
Q 29. On considère que les masses d'air froid et d'air chaud ne s'interpénètrent pas lors de leur déplacement relatif. Que dire de la vitesse du fluide au niveau d'une bosse de déformation puis au niveau d'un creux de déformation? Comment la position relative des lignes de courant évolue-t-elle au dessus et au dessous de l'interface ainsi déformée ? Tracer sommairement l'allure de ces lignes de courant.
Q 30. Montrer qu'alors un gradient de pression apparait entre les deux couches de part et d'autre de l'interface. Quelle en est la conséquence sur la déformation initiale ? Est-elle amplifiée ou au contraire réduite ?
II.D - Condition d'instabilité de l'interface et onde de surface
On se place dans le cadre du modèle de discontinuité de vitesse à l'interface étudié dans la sous-partie II.C. La viscosité et les effets de la pesanteur sont négligés. On suppose que, sous l'influence d'une faible perturbation de hauteur de l'interface initialement plane, le champ de vitesse et de pression sont eux aussi faiblement perturbés et que l'interface évolue vers la configuration présentée figure 6.
Figure 6
On cherche ici les conditions de croissance d'une faible perturbation donnant lieu à l'instabilité de l'interface.
La vitesse de base dans l'écoulement non perturbé, l'interface étant alors confondue avec ( Ox ), est définie par v⃗_b = v_b(z)e⃗_x où v_b(z) = {v_1 e⃗_x, si z > 0; v_2 e⃗_x, si z < 0, v_1 et v_2 étant deux constantes réelles telles que v_2 < v_1.
Sous l'effet de la faible perturbation de hauteur locale de l'interface, on envisage une faible perturbation de vitesse ε⃗ = ε_x e⃗_x + ε_z e⃗_z de sorte que la vitesse de l'écoulement perturbé s'écrit v⃗_p = v_b(z)e⃗_x + ε⃗. On définit, pour un écoulement bidimensionnel dans le plan ( xOz ), la fonction courant Ψ(x, z, t) dont on admet, à tout instant, l'uniformité le long de chaque ligne de courant.
II.D.1) Dans le cadre du modèle adopté ici, l'étude de la propagation de la perturbation de l'interface nous conduit à l'idée de lui associer une fonction courant sous la forme d'une onde, donnée en notation complexe par
Ψ_–(x, z, t) = Φ(z)exp(i(kx − ω_–t)),
où la fonction réelle Φ, fonction de z uniquement, est l'amplitude et i^2 = − 1. Les paramètres k et ω_– sont des constantes : le premier est la norme, supposée strictement positive, du vecteur d'onde et le second est une pulsation complexe telle que ω_– = ω_(re) + iω_(im), où ω_(re) = Re(ω_–) et ω_(im) = Im(ω_–), Re et Im désignant respectivement la partie réelle et la partie imaginaire d'un nombre complexe.
On admet, dans les conditions simplificatrices de notre modèle, que les variations spatio-temporelles de la fonction Ψ_– sont gérées par une équation différentielle qui, après simplification, prend la forme
dite équation de Rayleigh, où c_– = ω_–/k est une grandeur complexe homogène à une vitesse, supposée différente de v_b.
Q 31. Discuter l'intérêt d'introduire la fonction courant dans l'étude sachant qu'il est possible (par une méthode numérique par exemple) de tracer les courbes iso-valeurs de Ψ(x, z, t) à chaque instant dans le plan ( xOz ). Quel serait l'analogue des lignes de niveau d'une carte topographique pour la fonction courant sur une telle carte?
Q 32. Montrer que les amplitudes des fonctions courants dans les deux écoulements perturbés au dessus et au dessous de l'interface satisfont deux équations de la forme
(d^2 Φ_i)/(dz^2) − k^2 Φ_i = 0
avec l'indice i = 1, 2 et où on rappelle que k est strictement positive.
Q 33. On admet que chaque fonction Φ_i(z) reste bornée, y compris à l'infini, et tend vers une constante A_i au niveau du plan z = 0. Déterminer Φ_1(z) et Φ_2(z) en fonction de k, A_1, A_2 et z. On ne cherchera pas à expliciter A_1 et A_2, ni dans cette question, ni dans la suite du problème.
La prise en compte des conditions aux limites à l'interface conduit au système algébrique homogène suivant :
Q 34. Montrer, en résolvant ce système, que la quantité c_– peut s'exprimer sous la forme
c_–^± = Re(c_–) + iIm(c_–) = ⟨V⟩ ± iΓ/2
où les exposants + et - sont relatifs à deux modes différents de propagation, appelés branches de propagation, de célérités complexes respectives c_–^+et c_–^−. Expliciter ⟨V⟩ et Γ en fonction de v_1 et v_2.
Q 35. En déduire la relation de dispersion liant ω, k, ⟨V⟩ et Γ pour chacune des branches de propagation. Γ est appelé intensité de cisaillement. On prendra Γ > 0.
Q 36. En explicitant l'expression de Ψ(x, z, t) = Re(Ψ_–(x, z, t)), montrer que la vitesse de phase de l'onde a pour expression v_φ = Re(c_–) = (ω_(re))/k. L'exprimer en fonction de ⟨V⟩.
Q 37. Préciser, pour chaque branche, le sens de propagation de l'onde. Indiquer si l'onde est plane et s'il y a dispersion.
II.D.2) Compte tenu de la forme de la fonction courant Ψ(x, z, t) = Re(Ψ_–(x, z, t)), on définit le taux de croissance d'un mode perturbé par σ = |Im(ω_–)| = |ω_(im)|.
Q 38. Montrer que la fonction courant peut s'écrire sous la forme
{Ψ(x, z > 0, t) = A_1 exp(− z/δ)F(x, t)exp(± σt), pour z > 0; Ψ(x, z < 0, t) = A_2 exp(z/δ)F(x, t)exp(± σt), pour z < 0
où δ et σ seront explicités en fonction de k et Γ. Préciser également l'expression de F(x, t).
Q 39. Indiquer, en justifiant, la branche de la relation de dispersion à retenir pour qu'une instabilité puisse se développer. Comment cette instabilité évolue-t-elle avec l'intensité de cisaillement Γ ?
Q 40. Donner alors une expression définitive de la fonction courant réelle Ψ(x, z, t) en fonction de z, x, t, k, σ, ⟨V⟩ et A_1 ou A_2 pour z > 0 et pour z < 0.
Q 41. On s'intéresse dans cette question au profil de la fonction courant en fonction de z, à x fixé. Représenter ce profil à un instant t quelconque et positionner judicieusement sur le tracé la grandeur δ dont on donnera une interprétation physique. Expliquer soigneusement l'évolution de ce profil au cours du temps.
Q 42. On s'intéresse dans cette question au profil de la fonction courant en fonction de x, à z fixé. Représenter ce profil à un instant t quelconque puis expliquer soigneusement l'évolution de celui-ci avec le temps.
II.D.3) En réalité, la différence de vitesse entre les deux couches forcée par l'inversion de température est fortement renforcée par l'influence du relief, ce qui conduit à prendre Γ ≈ 10 m ⋅ s^(− 1). On suppose que tous les repères géographiques de la photo de la figure 2 sont dans le plan de l'image et sont ainsi relatifs à la même échelle.
Q 43. Proposer une démarche permettant d'accéder, à l'aide de cette figure, au temps caractéristique τ du développement de l'instabilité. En donner une estimation numérique. Ce résultat est-il cohérent avec le caractère «souvent fugace» du phénomène mentionné dans l'introduction de cette partie II ?
Annexe A
Document A1 - Structure de l'atmosphère
D'après wikipedia
L'atmosphère est divisée en plusieurs couches d'importance variable : leurs limites ont été fixées selon les discontinuités dans les variations de la température, en fonction de l'altitude. De bas en haut, on rencontre
la troposphère : l'épaisseur de cette couche varie entre 13 et 16 km à l'équateur, mais entre 7 et 8 km aux pôles. Elle contient 80 à 90% de la masse totale de l'air et la quasi-totalité de la vapeur d'eau. C'est la couche où se produisent les phénomènes météorologiques (nuages, pluies, etc.) et les mouvements atmosphériques horizontaux et verticaux (convection thermique, vents) ;
la stratosphère : de 8 − 15 km d'altitude à 50 km d'altitude ; elle abrite une bonne partie de la couche d'ozone ;
la mésosphère : de 50 km d'altitude à 80 km d'altitude ;
la thermosphère : de 80 km d'altitude à 350 − 800 km d'altitude;
l'exosphère : de 350 − 800 km d'altitude à 50000 km d'altitude.
Document A2 - Couche d'ozone
D'après wikipedia
La couche d'ozone ou ozonosphère désigne la partie de la stratosphère contenant une quantité relativement importante d'ozone (concentration de l'ordre de un pour cent mille). Son existence est démontrée en 1913 par les physiciens français Henri Buisson et Charles Fabry grâce à son interféromètre optique. Cet ozone est produit par l'action des rayons ultra-violets (UV) du rayonnement solaire, sur les molécules de dioxygène à haute altitude.
Sydney Chapman propose le mécanisme cinétique de formation suivant en 1930
Réaction 1 : O_2→−^(k_1)O^∙ + O^∙, constante de vitesse k_1
L'exploitation de ce modèle en régime stationnaire permet d'établir la relation suivante entre la concentration en dioxygène n_(O_2) et en ozone n_(O_3) :
n_(O_3) = √((k_1 k_2)/(k_3 k_4))n_(O_2).
Compte tenu du mécanisme de la première réaction (photolyse), la constante de vitesse k_1(z) est proportionnelle à l'intensité I(z) de la partie ultra-violette du rayonnement venant du Soleil à l'altitude z. Cette intensité I(z) du rayonnement diminue au fur et à mesure que celui-ci traverse des couches gazeuses contenant O_2, et ce d'autant plus que la concentration en O_2 est importante (on considère que seul O_2 peut absorber le rayonnement ultraviolet). Au niveau du sol, I(0) est quasiment nul.
On peut considérer enfin que le profil de concentration en O_2, n_(O_2)(z) = n_0 exp(− z/H) (avec n_0 = 9, 3 mol ⋅ m^(− 3), H = 7 km ), n'est pas modifié par la production d'ozone, ce qui fait qu'à partir du sommet de la stratosphère la concentration en O_2 est quasiment nulle.
Annexe B

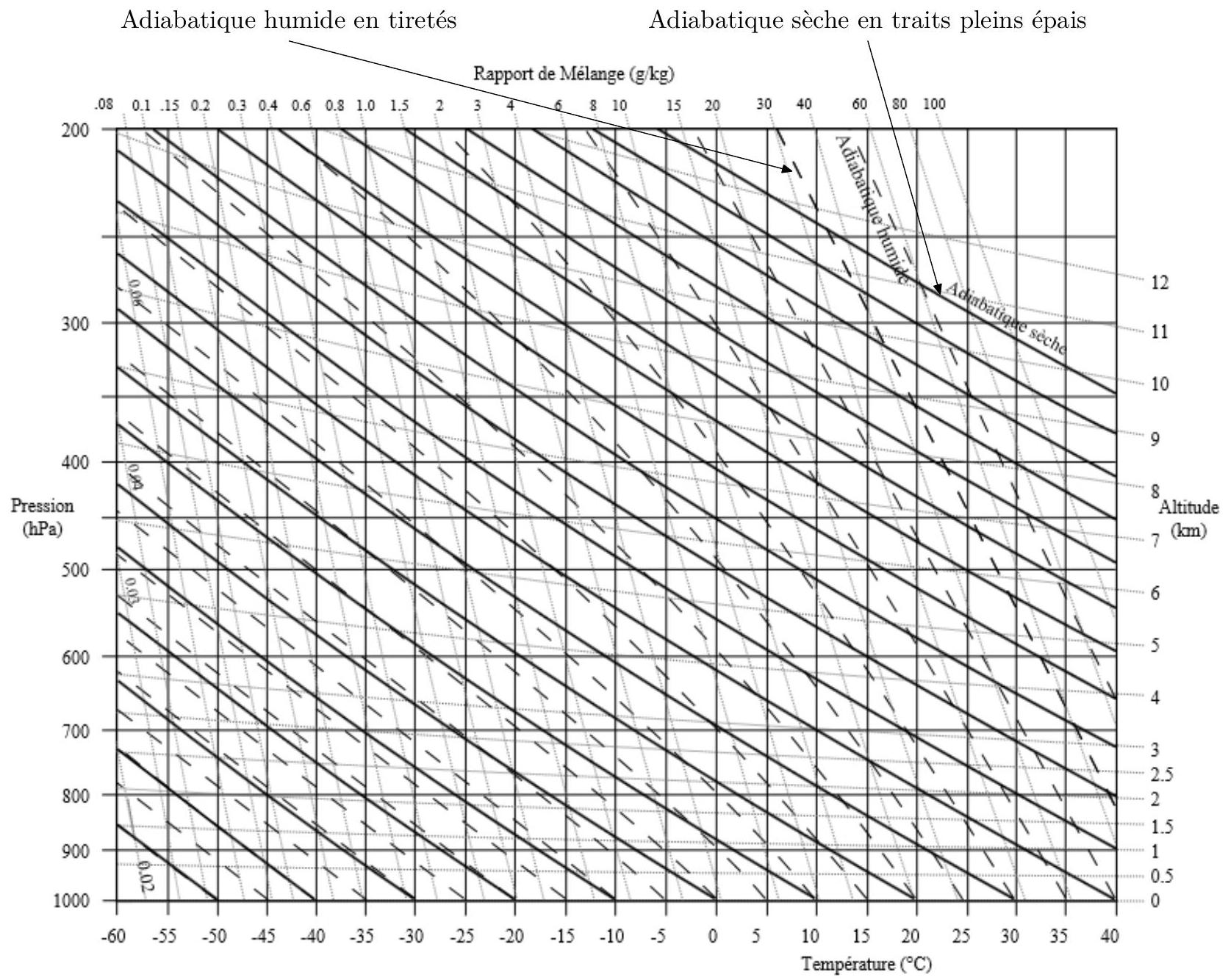

- Document B1 - Quelques notions et données météorologiques
D'après : Météofrance, «Notions de météorologie»
La vapeur d'eau est un gaz absolument transparent et invisible. L'air ambiant est en moyenne composé d'azote ( 78% ) et d'oxygène ( 21% ) et d'autres gaz à hauteur de 1%. La proportion de vapeur d'eau dans l'air ambiant varie de 0, 1% à tout au plus 5%.
L'humidité relative de l'air, qui s'exprime en %, est définie à partir du rapport de la pression partielle de vapeur d'eau contenue dans l'air sur la pression de vapeur saturante de l'eau à la température T considérée : 100(P_(vap))/(P_s(T)) où P_(vap) est la pression partielle de vapeur d'eau dans l'air et P_s(T) la pression de vapeur saturante de l'eau à la même température T. 100% correspond à un air saturé en vapeur d'eau, 0% à un air parfaitement sec ne contenant pas du tout de vapeur d'eau (cette valeur d'humidité relative n'est jamais atteinte dans la nature, pas même dans les déserts). La pression de vapeur saturante est une fonction croissante de T.
L'humidité de l'air diminue lorsque la température diminue et, dans une moindre mesure, lorsque que la pression diminue.
On définit le rapport de mélange r comme le rapport de la masse de vapeur d'eau contenue dans une masse d'air humide de volume donné sur la masse d'air sec contenu dans ce même volume. Il s'exprime usuellement en gramme de vapeur d'eau par kilogramme d'air sec ( g ⋅ kg^(− 1) ).
Document B2 - Refroidissement orographique
D'après : http://www.meteo45.com
Dans le mécanisme de refroidissement dit par soulèvement orographique, le relief montagneux oblige la masse d'air à s'élever rapidement sur sa face au vent. La masse d'air s'élevant, sa température s'abaisse et peut atteindre le seuil de saturation. Un nuage se forme alors sur le versant au vent suivant le mécanisme schématisé ci-dessous.
Soulèvement ⟹ Détente rapide (compte tenu du temps caractéristique des échanges thermiques) ⟹ Refroidissement
Document B3 - Émagramme
D'après : http://www.meteosudest.org/Christophe/radiosondage/explication.php
Le diagramme présenté figure 7, appelé émagramme, reporte sur un diagramme altitude-température ou pressiontempérature les lignes iso-rapport de mélange et les gradients thermiques adiabatiques de l'air (variation de la température de l'air avec l'altitude).
Un émagramme est un véritable diagramme thermodynamique du fait qu'il est construit avec les variables de pression et de température. Ainsi sur un émagramme, on trouve différentes courbes représentant chacune un paramètre.
À quoi correspond un émagramme et à quoi cela sert-il ?
Deux fois par jour, les centres météo (cela concerne tous les centres météo mondiaux) lancent des ballons dans l'atmosphère emportant tout une série de capteurs (vent, température, humidité, etc.) et recueillent ces informations. De là, on reporte sur ces fameux graphiques la température, la température du point de rosée, et on peut alors déduire le profil vertical de l'atmosphère qui est une information capitale pour connaitre l'état de l'atmosphère et son devenir.
Par la suite, nous allons employer le terme de particule. Cela est une vision un peu restrictive d'une masse d'air mais cela facilite la compréhension. Une masse d'air est constituée d'une multitude de particules ayant les mêmes caractéristiques mais pour connaitre son devenir, on isole un petit élément fluide de cette masse d'air sans en changer ses paramètres de base.
Les lignes isothermes (ligne d'égale température) représentent les transformations isothermes, elles sont généralement cotées de degré en degré et l'échelle est linéaire.
Les isobares sont décroissantes lorsqu'on s'élève et l'échelle n'est pas constante, elle est logarithmique.
Les adiabatiques sèches: elles représentent les transformations adiabatiques des particules d'air sec. Leur allure est due au fait qu'elles font apparaitre le refroidissement lié aux détentes adiabatiques (adiabatique sèche veut dire pas d'eau liquide dans la masse d'air et non air sec).
Les adiabatiques humides : le principe est le même que les adiabatiques sèches mais on considère que l'air est saturé (adiabatique humide veut dire présence d'eau liquide dans la masse d'air soulevée).
Lignes d'égal rapport de mélange de saturation : c'est la masse maximale de vapeur d'eau qu'il est possible d'associer à l'unité de masse d'air sec dans cette particule.
Figure 7 Émagramme
Données
Masse molaire de ^(16)O
15, 99491 g ⋅ mol^(− 1)
Masse molaire de ^(17)O
16, 99914 g ⋅ mol^(− 1)
Masse molaire de ^(18)O
17, 99916 g ⋅ mol^(− 1)
Masse molaire de l'air
M_a = 29, 0 × 10^(− 3) kg ⋅ mol^(− 1)
Masse volumique de l'air (à 0^∘C et pression normale)
ρ_a = 1, 3 kg ⋅ m^(− 3)
Viscosité dynamique de l'air
η_a = 1, 8 × 10^(− 5) Pa ⋅ s
Viscosité cinématique de l'air
ν_a = 1, 4 × 10^(− 5) m^2 ⋅ s^(− 1)
Enthalpie standard de formation de H_2 O_((g)) à 298 K
Δ_f H^∘(H_2 O_((g))) = − 243 kJ ⋅ mol^(− 1)
Enthalpie standard de dissociation de O − H à 298 K
Δ_(dis)H^∘(O − H) = 463 kJ ⋅ mol^(− 1)
Enthalpie standard de dissociation de H-H à 298 K
Δ_(dis)H^∘(H − H) = 435 kJ ⋅ mol^(− 1)
Célérité de la lumière dans le vide
c = 299792458 m ⋅ s^(− 1) ≃ 3, 00 × 10^8 m ⋅ s^(− 1)
Constante de Planck
h = 6, 626 × 10^(− 34) J ⋅ s
Constante d'Avogadro
N_A = 6, 022 × 10^(23) mol^(− 1)
Constante des gaz parfaits
R = 8, 31 J ⋅ K^(− 1) ⋅ mol^(− 1)
Un debye
1D = 3, 33 × 10^(− 30)C ⋅ m

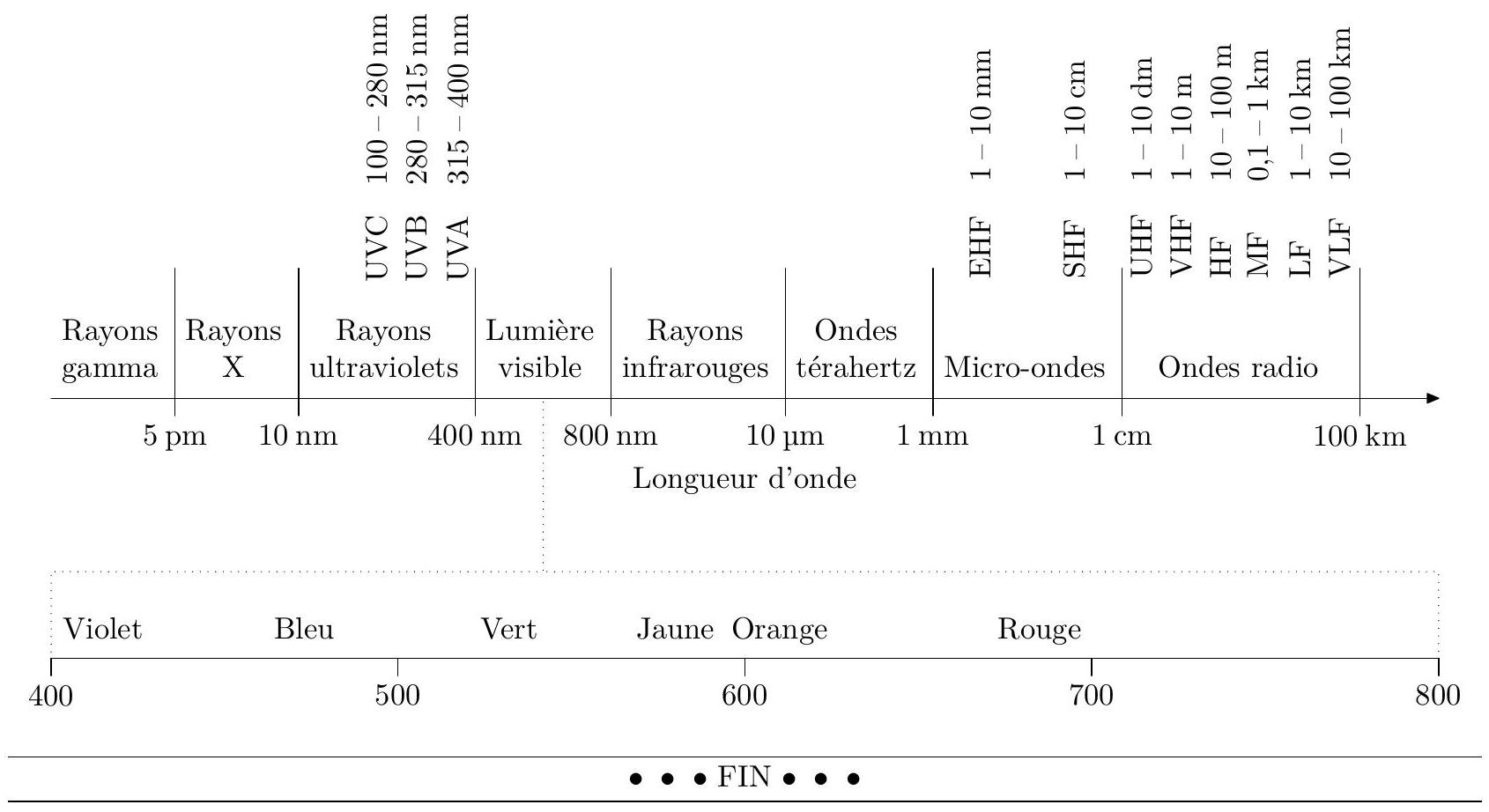

Spectre des ondes électromagnétiques
Questions fréquentes
3 questions
Sur quels chapitres porte le sujet de physique-chimie 1 Centrale PSI 2022 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet de physique-chimie 1 Centrale PSI 2022 ?
+
La partie I porte sur l'architecture de la matière et la thermochimie autour de l'ozone. La partie II porte sur la statique des fluides, la mécanique des fluides et les ondes, appliquées à l'instabilité de Kelvin-Helmholtz.
Quelles erreurs le jury a-t-il le plus relevées en physique-chimie 1 Centrale PSI 2022 ?
+
Des définitions de chimie approximatives, des résultats numériques aberrants non commentés, des démonstrations de cours incomplètes (statique des fluides, relation de Bernoulli) et une interprétation erronée du nombre de Reynolds.
Comment sont notées les questions ouvertes en physique-chimie 1 Centrale PSI 2022 ?
+
Les questions non guidées représentaient plus de 20 % du barème. Le jury a valorisé toute démarche scientifiquement fondée et clairement exposée, même sans conclusion complète.
Pas de description pour le moment
Commentaires• Centrale Physique Chimie 1 PSI 2022
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Mécanique des fluides (+1)E3A Physique Chimie PSI 2025E3A · 2025Corrigé
Même année, CCINPCCINP Physique Chimie PSI 2022CCINP · 2022Corrigé.jpg)
