Le feu et l'eau : combustion, plomb et lances à incendie autour de l'incendie de Notre-Dame de Paris
Afficher ou masquer la section
Le sujet, en trois parties indépendantes, s'appuie sur l'incendie de la cathédrale Notre-Dame de Paris. Il étudie le démarrage et la propagation d'une combustion par diffusion thermique, puis la chimie du plomb (cristallographie, oxydes, détection par spectre X), et enfin l'extinction du feu par l'eau avec la mécanique des fluides des lances à incendie. Les questions vont de la restitution de cours à des questions non guidées et à l'exploitation de documents.
1Partie I : le feuLoi d'Arrhenius, auto-inflammation d'un papier au soleil, enthalpie de combustion du bois, modes de transfert thermique et propagation d'un front de combustion dans une poutre.
2Partie II : le plombMaille cubique à faces centrées, oxydes du plomb, nombres d'oxydation, équilibres d'oxydation et variance, puis identification de raies d'émission X.
3Partie III : l'eauÉnergie de vaporisation de l'eau, puissance d'un feu, vitesse d'éjection d'une lance, nombre de Reynolds, pertes de charge et puissance de la pompe.
Difficulté moyenne. Le jury décrit un sujet de longueur raisonnable, aux questions graduées de la restitution de cours jusqu'à des raisonnements demandant de l'initiative, avec 20 % du barème en questions non guidées.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours, épreuve du 21 avril 2021. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
6 erreurs relevées
Constante de vitesse et constante d'équilibre confondues · Bilan enthalpique sans système ni hypothèse · ARQS thermique mal interprétée
Afficher ou masquer la section
Beaucoup de candidats ont abordé l'ensemble des parties en suivant la progression de l'énoncé. Les questions non guidées ont eu un succès variable, et le jury a valorisé toute proposition scientifiquement fondée. Des questions de cours bien rédigées rapportent autant que de nombreuses questions traitées sans soin, et un malus a été appliqué aux copies peu lisibles ou mal rédigées.
Les erreurs les plus sanctionnées
1
Constante de vitesse et constante d'équilibre confonduesQ1, Q28
Beaucoup de candidats énoncent la loi de Van't Hoff à la place de la loi d'Arrhenius. En Q28, quotient de réaction et constante d'équilibre sont aussi confondus.
2
Bilan enthalpique sans système ni hypothèseQ9, Q35
Le système est rarement défini, la transformation à pression constante n'est pas précisée, et des températures finales aberrantes ne sont pas remises en cause.
3
ARQS thermique mal interprétéeQ14
Les temps caractéristiques sont souvent justes, mais la conclusion sur la validité de l'ARQS thermique est fausse.
« concluent par une validité de l'ARQS thermique en associant ici la diffusion thermique à un phénomène lent »
4
Continuité du flux thermique oubliéeQ20
Aux raccordements entre zones, la continuité de la température apparaît parfois, mais pas celle du flux ni son lien avec la dérivée de la température.
« celle du flux est quasi-totalement absente »
5
Maille cubique à faces centrées mal exploitéeQ23
Atome ajouté au centre de la maille, volume de la maille confondu avec celui des sphères, paramètre de maille faux de plusieurs ordres de grandeur.
« La confusion entre volume de la maille et volume occupé par les sphères est fréquente »
6
Application numérique laissée au correcteurQ41, Q45
Pour le nombre de Reynolds, il faut nommer les grandeurs introduites, faire le calcul et conclure sur la nature de l'écoulement. Les pertes de charge singulières sont rarement évoquées.
Ce qui a été bien réussi
L'équation de combustion du bois (Q6) est le plus souvent bien écrite.
Le bilan d'enthalpie sur la poutre (Q12), démonstration classique, est fréquemment traité correctement.
Les questions Q13, Q16, Q18, Q22 et Q47 sont en général bien menées.
Les nombres d'oxydation du plomb (Q26) sont généralement bien calculés.
Beaucoup de candidats ont fait l'effort d'exploiter les documents (graphes, photographie, tableaux).
Conseils du jury
Définir clairement le système avant tout bilan énergétique ou enthalpique.
Nommer les lois utilisées et rappeler leurs conditions d'application.
Contrôler l'homogénéité et les notations (vecteur ou scalaire, Δ, δ, d, ∂).
Soigner les applications numériques, donner l'unité et commenter les valeurs aberrantes.
Expliquer comment les valeurs sont extraites d'un document (graphe, photographie).
Ne pas utiliser d'acronymes sans les définir.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Corrigé détaillé
47 questions
Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.
Afficher ou masquer la section
47 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.
Le sujet, en trois parties indépendantes, s'appuie sur l'incendie de la cathédrale Notre-Dame de Paris. Il étudie le démarrage et la propagation d'une combustion par diffusion thermique, puis la chimie du plomb (cristallographie, oxydes, détection par spectre X), et enfin l'extinction du feu par l'eau avec la mécanique des fluides des lances à incendie. Les questions vont de la restitution de cours à des questions non guidées et à l'exploitation de documents.
Le 15 avril 2019, un violent incendie s'est déclaré dans la cathédrale de Notre-Dame de Paris. La charpente constituée de milliers de poutres provenant de chênes centenaires a entièrement brulé, la flèche réalisée en plomb s'est effondrée et la structure a été endommagée. Ce sujet traite quelques points concernant cet incendie. Il est constitué de trois parties.
Certaines questions peu ou pas guidées, demandent de l'initiative de la part du candidat. Leur énoncé est repéré par une barre en marge. Il est alors demandé d'expliciter clairement la démarche et les choix effectués et de les illustrer, le cas échéant, par un schéma. Le barème valorise la prise d'initiative et tient compte du temps nécessaire à la résolution de ces questions.
Certaines données numériques sont regroupées en fin d'énoncé.
I Le feu
Le processus de combustion est une réaction chimique d'oxydation d'un combustible par un comburant (rôle le plus souvent joué par l'oxygène de l'air). Pour des raisons cinétiques, la combustion ne se produit que lorsque les réactifs sont portés à une température élevée. Il est donc nécessaire de fournir de l'énergie - généralement sous forme de transfert thermique - pour amorcer la combustion. Un feu est ainsi la résultante de la combinaison de ces trois éléments (combustible, comburant et énergie). En cas de suppression d'un élément de ce «triangle du feu », la combustion s'arrête ou le feu ne prend pas.
I.A - Démarrage d'une combustion
Cette sous-partie s'intéresse au rôle de la température dans le triangle du feu.
La réaction combustible-comburant est une réaction d'oxydation exothermique qui dégage de l'énergie et autoentretient le feu.
Q 1. Rappeler la loi empirique d'Arrhenius et expliquer pourquoi la plupart des réactions chimiques sont accélérées par une augmentation de la température.
Q 2. Pour quelle phase (solide, liquide ou gaz) du combustible, l'amorçage d'une réaction de combustion devrait-il être plus aisé ? Justifier succinctement.
On appelle point d'auto-inflammation, la température à partir de laquelle une substance s'enflamme spontanément dans l'atmosphère normale. Pour une feuille de papier typique, le point d'auto-inflammation est de 232^∘C. Le papier est ainsi facilement inflammable si l'on concentre, à l'aide d'une loupe, les rayons du soleil sur une feuille.
On place une feuille de papier noir (de masse surfacique σ = 100 g ⋅ m^(− 2) et de capacité thermique massique c = 1, 4 kJ ⋅ K^(− 1) ⋅ kg^(− 1) ) au foyer d'une lentille convergente de distance focale f^′ = 10 cm et de rayon r = 5 cm. L'axe optique est dirigé selon la direction moyenne des rayons lumineux solaires. La lentille absorbe environ 25% du rayonnement solaire dont le flux surfacique moyen est égal à 800 W ⋅ m^(− 2).
Q 3. Déterminer la durée minimale nécessaire à l'auto-inflammation de la feuille de papier, de température initiale 20^∘C, sachant que le Soleil est vu sous un diamètre angulaire apparent α = 32 minutes d'arc.
Q 4. La durée réelle devrait-elle être plus importante ou plus faible ? Le choix du papier noir est-il judicieux ?
I.B - Combustion du bois
Un solide, en particulier le bois, passe par plusieurs phases au cours de son échauffement avant de bruler, avec apparition des flammes. D'abord l'eau qu'il contient s'évapore autour de 100^∘C à la pression atmosphérique, puis les constituants du bois commencent à se décomposer ; il s'agit du phénomène de pyrolyse, généralement observé entre 250^∘C et 500^∘C, qui conduit à la formation de gaz. C'est une partie de l'énergie dégagée par la combustion de ces gaz de pyrolyse dans le dioxygène de l'air qui permet de perpétuer l'ensemble de ces étapes. Lorsque le processus de pyrolyse est terminé et qu'il n'y a plus de substances volatiles, il subsiste un résidu charbonneux rougeoyant qui dégage encore beaucoup d'énergie, sa surface extérieure atteignant 800^∘C.
Le bois de chêne est composé principalement d'environ 25% de lignine (C_(40)H_(44)O_6) et 75% de carbohydrates C_n(H_2 O)_m (cellulose (C_6 H_(10)O_5)_p et hemicellulose).

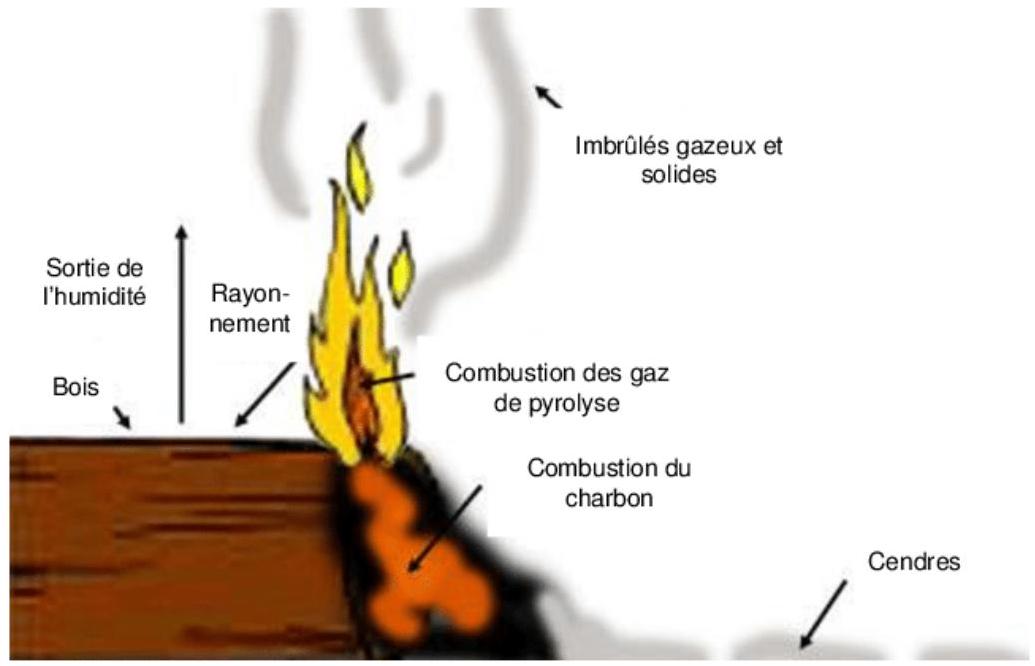

Figure 1 Différentes phases de combustion du bois ^1
Q 5. Une analyse élémentaire a fourni les pourcentages massiques respectifs en élément carbone, hydrogène et oxygène de 50%, 6% et 44%. Montrer que, si le bois pouvait être considéré comme un corps pur, sa formule chimique serait CH_(1, 44)O_(0, 66).
Dans la suite, on assimilera le bois à un corps pur de formule chimique brute CH_(1, 44)O_(0, 66).
Q 6. Écrire l'équation-bilan de la réaction de combustion du bois avec l'oxygène de l'air. La combustion est supposée complète et conduire à la formation de CO_2 et H_2 O.
On appelle pouvoir calorifique inférieur (PCI) l'énergie dégagée par la combustion complète d'un kilogramme de combustible à pression constante, l'eau produite étant sous forme de vapeur.
Q 7. Pour le chêne, on mesure un PCI de 19MJ ⋅ kg^(− 1). Quelle serait la valeur numérique de l'enthalpie de réaction de cette combustion?
Q 8. En admettant qu'en fin de pyrolyse, les gaz libérés soient pour l'essentiel du dihydrogène H_2 et du monoxyde de carbone CO , retrouver, à partir des données tabulées, la valeur de l'enthalpie standard de réaction de la combustion de ces gaz de pyrolyse dans le dioxygène de l'air. Conclure.
Q 9. Dans une pièce calorifugée et fermée, initialement à 20^∘C et de capacité thermique totale de l'ordre de 6, 0 × 10^5 J ⋅ K^(− 1), brule une buche de bois de chêne de 1 kg . Quelle est la température maximale atteinte dans la pièce ? Commenter.
I.C - Propagation de la chaleur dans le combustible
Q 10. Citer les trois modes de transfert thermique et donner leurs spécificités.
Q 11. Indiquer le rôle de chacun de ces modes dans la propagation d'un incendie.
On s'intéresse à l'avancée du front de combustion, au cours du temps, d'une poutre qui entre en combustion par l'une de ses extrémités. On fait l'hypothèse que les transferts thermiques dans le bois sont de nature purement diffusive.
La poutre en combustion est un parallélépipède, infiniment long dans la direction ( Ox ). La température sur une section transverse d'aire S de la poutre est supposée uniforme. On note T(x, t) la température à l'abscisse x de la poutre à un instant t. On suppose que le feu prend à l'une de ses extrémités d'abscisse nulle à un instant pris comme origine des temps ( t = 0 ). À un instant t ultérieur, on estime, dans ce modèle simple, que la poutre peut-être découpée en trois zones (figure 2) :
la zone ayant brulé entre l'instant initial et l'instant t, dont la température est supposée constante et égale à la température T_c, dite température de combustion, T_c = 720 K;
une zone dans laquelle se déroule la combustion;
la zone encore inaltérée.
On note x_1(t) l'abscisse de la frontière entre la zone brulée et la zone de combustion et x_2(t) l'abscisse de la frontière entre la zone de combustion et la zone inaltérée. Loin de x_2(t), la température est supposée constante et égale à T_∞ = 320 K.
La température T(x, t) dans la zone en combustion et celle de la zone inaltérée augmentent par diffusion au cours du temps jusqu'à atteindre les températures de combustion T_c et d'inflammation du bois T_i = 520 K, conduisant à l'avancement des frontières x_1 et x_2 au cours du temps. Ainsi, tant que la poutre n'a pas fini de bruler, on a toujours T(x_1(t), t) = T_c et T(x_2(t), t) = T_i.

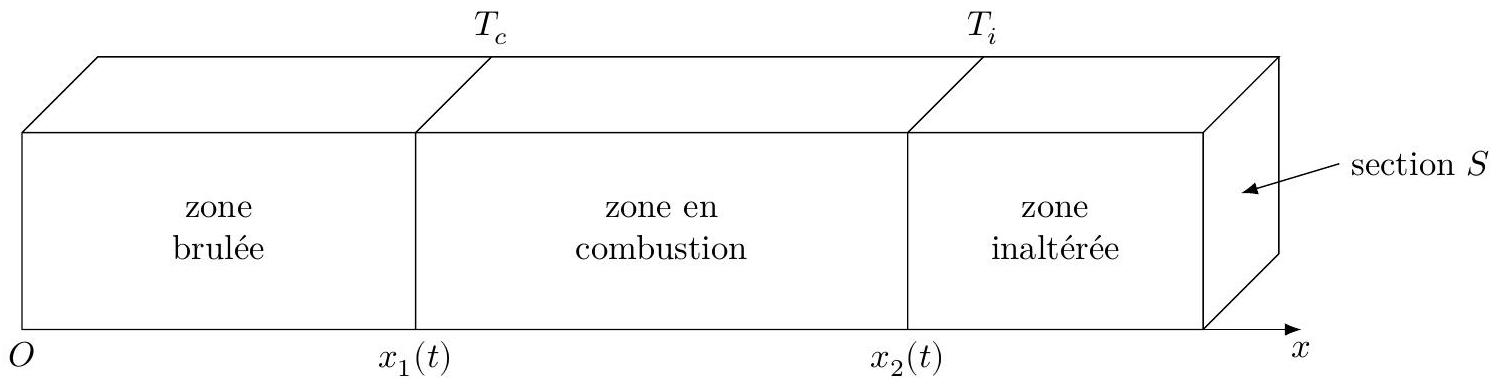

Figure 2 Schéma de la poutre à l'instant t
Les valeurs des conductivités thermiques, notées λ, et des diffusivités thermiques, notées D, du charbon et du bois étant relativement proches, nous considérerons qu'elles sont égales dans les trois zones. Nous prendrons comme valeur de la diffusivité thermique D = 1, 0 × 10^(− 7) m^2 ⋅ s^(− 1). On rappelle que la diffusivité thermique d'un matériau est le rapport entre sa conductivité thermique et sa capacité thermique volumique à pression constante. On note c_p la capacité thermique massique à pression constante du bois dans la zone de combustion, μ sa masse volumique et P_c la puissance thermique massique correspondant à l'enthalpie de réaction de combustion par unité de masse de bois et par unité de temps. On donne P_c = 4, 0 × 10^3 W ⋅ kg^(− 1) et c_p = 2, 0 × 10^3 J ⋅ K^(− 1) ⋅ kg^(− 1).
Q 12. Effectuer un bilan d'enthalpie sur un élément de longueur dx de poutre de bois de section S compris entre x et x + dx, dans la zone de combustion. En supposant la loi de Fourier applicable, en déduire l'équation régissant l'évolution de la température T(x, t) dans la zone de combustion. Mettre cette équation sous la forme
(∂T)/(∂t) = D(∂^2 T)/(∂x^2) + κ
en précisant les expressions de D et κ en fonction des données du problème.
Q 13. De même, écrire l'équation régissant l'évolution de la température T(x, t) dans la zone non altérée.
On souhaite dans un premier temps vérifier si l'on peut se placer dans le cadre simplifié de l'approximation des régimes quasi stationnaires thermiques.
Q 14. Calculer la durée caractéristique τ_d de diffusion thermique pour une longueur d'une dizaine de centimètres d'un tronçon de poutre. Comparer ce temps de diffusion à l'ordre de grandeur de la durée τ_c de combustion d'une même longueur de poutre. Conclure.
On se propose de résoudre les équations précédentes sous forme d'une onde se propageant dans la poutre. On pose u = x − ct où c est une constante positive et on effectue le changement de variables tel que T(x, t) = θ(u).
Q 15. Donner une interprétation de la quantité c.
Q 16. Déterminer les équations différentielles régissant l'évolution de la dérivée de θ(u) dans la zone inaltérée et dans la zone en combustion.
Q 17. Montrer que la forme générale des solutions θ_i(u)(i = 1, 2 ou 3) dans chacune des trois zones respectives peut s'écrire
{θ_1(u) = a_1, pour u < u_1; θ_2(u) = a_2 + b_2 exp(− c/Du) − κ/cu, pour u_1 < u < u_2; θ_3(u) = a_3 + b_3 exp(− c/Du), pour u > u_2
Q 18. Déterminer, en justifiant la réponse, les expressions de a_1 et a_3 en fonction des données.
Q 19. Tracer l'allure de la fonction θ(u) dans la poutre.
Q 20. Quelles conditions permettent d'obtenir les constantes a_2, b_2 et b_3 ? On ne cherchera pas à les expliciter littéralement.
On montre que la constante c est solution de l'équation

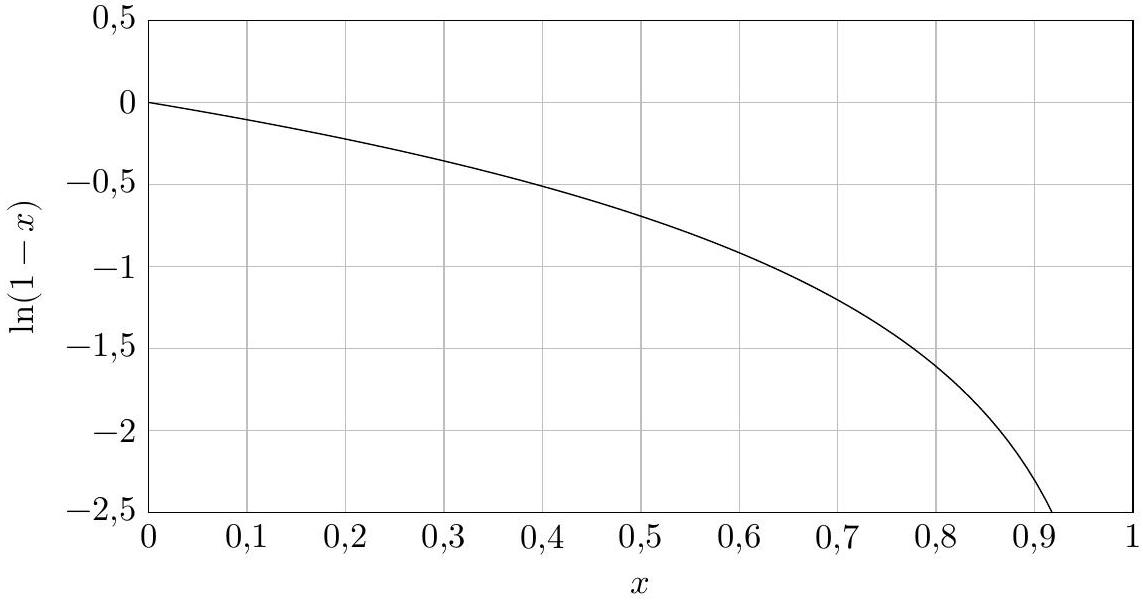

On se propose de déterminer la valeur de c par une méthode graphique. La représentation graphique de la fonction x ↦ ln(1 − x) est fournie en annexe.
Q 21. Déterminer une valeur approchée de c. Conclure.
Q 22. Estimer la durée de combustion complète d'un mètre de poutre.
II Le plomb
La toiture de la cathédrale Notre-Dame de Paris contenait du plomb qui a été porté au dessus de la température de formation des oxydes. Ainsi, les fumées de l'incendie ont pris une coloration jaune.
Les données concernant l'élément plomb figurent en annexe.
II.A - L'élément plomb - Oxydation du plomb
On supposera que dans le domaine de température étudié, l'enthalpie standard de formation et l'entropie molaire standard sont indépendantes de la température en dehors des changements d'état.
Q 23. Le plomb solide cristallise dans un réseau cubique face centrée. Calculer le paramètre de maille a.
Q 24. Lors de l'incendie, la température a dépassé 800^∘C. Sous quel(s) état(s) pouvait-on trouver du plomb sur les lieux de l'incendie?
Q 25. Écrire les réactions du dioxygène de l'air sur le plomb solide conduisant aux oxydes PbO_((s)), Pb_3 O_(4(s)) et PbO_(2(s)) à température ambiante. On prendra un coefficient stœchiométrique de 1 pour le dioxygène.
Q 26. Préciser la valeur du nombre d'oxydation du plomb dans ces oxydes. Commenter la valeur pour Pb_3 O_(4(s)).
Q 27. Calculer la constante d'équilibre à 298 K de la réaction conduisant à PbO_((s)) à partir des données thermodynamiques fournies en fin d'énoncé.
Q 28. Calculer la variance de chacun de ces trois équilibres. Quel serait l'effet d'une diminution de la pression en dioxygène à température constante ?

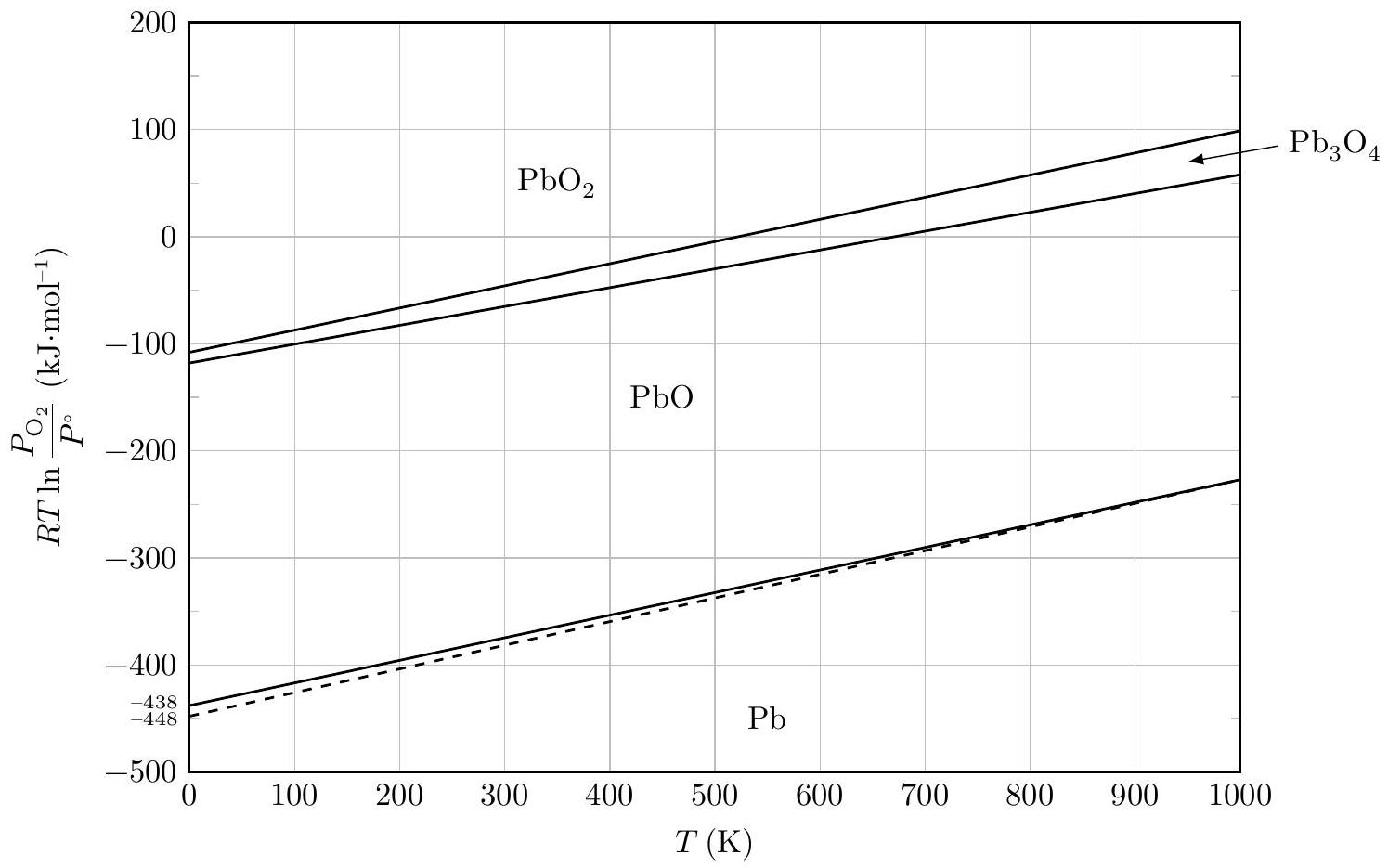

La figure 3 donne les domaines d'existence du plomb et de ses oxydes dans un diagramme RTln(P_(O_2))/(P^∘) = f(T).
Figure 3 Domaines d'existence
Q 29. Retrouver la valeur de la constante d'équilibre calculée à la question 27.
Q 30. Quel(s) composé(s) du plomb peu(ven)t être présent(s) dans un nuage de fumée à température 500^∘C ?
II.B - Détection du plomb
Différents organismes ont effectué des mesures de teneur en plomb dans les zones atteintes par les fumées de l'incendie. Le plomb est détecté par fluorescence X, méthode non destructrice qui consiste à irradier un échantillon par des rayons X énergétiques qui arrachent un électron interne (couche K ). Les atomes ainsi excités se désexcitent, les électrons descendent vers des niveaux d'énergie inférieurs en émettant des photons. Les énergies de ces photons sont caractéristiques de chacun des éléments présents dans l'échantillon. C'est ainsi que le spectre obtenu permet de reconnaitre la présence et la quantité de plomb dans un échantillon.
Le tableau 1 donne les valeurs des énergies pour les niveaux K , L et M du plomb.
Les rayons utilisés sont produits à partir de cadmium _(48)^(109)Cd radioactif qui, en se désintégrant émet un photon γ d'énergie 88 keV et des rayons X ; sa durée de vie vaut 5,3 ans. Les notices des constructeurs précisent que les

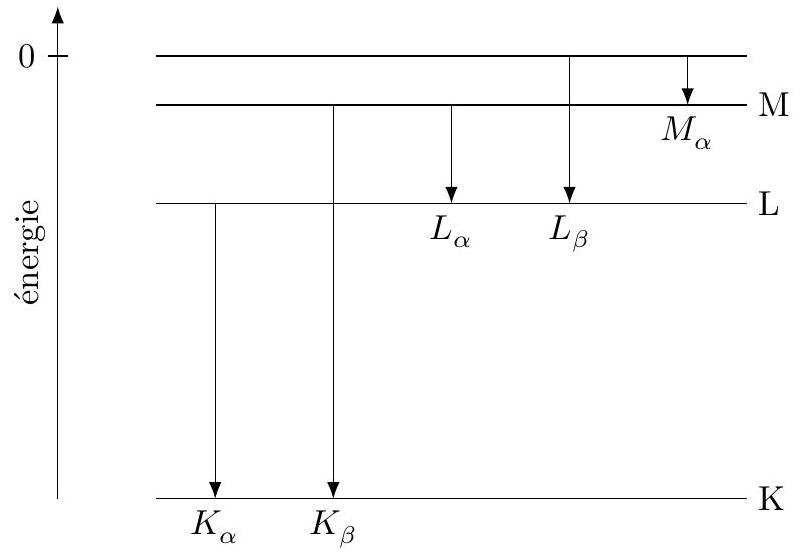

Figure 4 Diagramme énergétique simplifié du plomb Les couches K, L et M correspondent respectivement à des états de nombre quantique principal n = 1, 2, 3
Niveau
K
L
M
Énergie (keV)
− 88, 0
− 14, 3
− 3, 0
Tableau 1 Énergies pour les niveaux K, L et M de l'atome de plomb
appareils à source de cadmium détectent les raies K et L du plomb, alors que les appareils à tube à rayons X (énergie 15 keV ) détectent les raies L du plomb mais pas les raies K .
Q 31. Justifier cette dernière assertion.
Q 32. Quelles sont les énergies libérées lors des passages des couches M , puis L , au niveau fondamental ? Les photons correspondants sont-ils visibles?
Q 33. La figure 5 donne deux spectres obtenus pour un échantillon contenant du plomb. L'abscisse est l'énergie du rayonnement émis exprimée en keV. Quelles raies ces spectres permettent-ils d'identifier ? Le modèle simple proposé permet-il de rendre compte des deux raies à 10, 5keV et 12, 6keV ? Proposer une explication possible pour l'existence de ces deux raies.

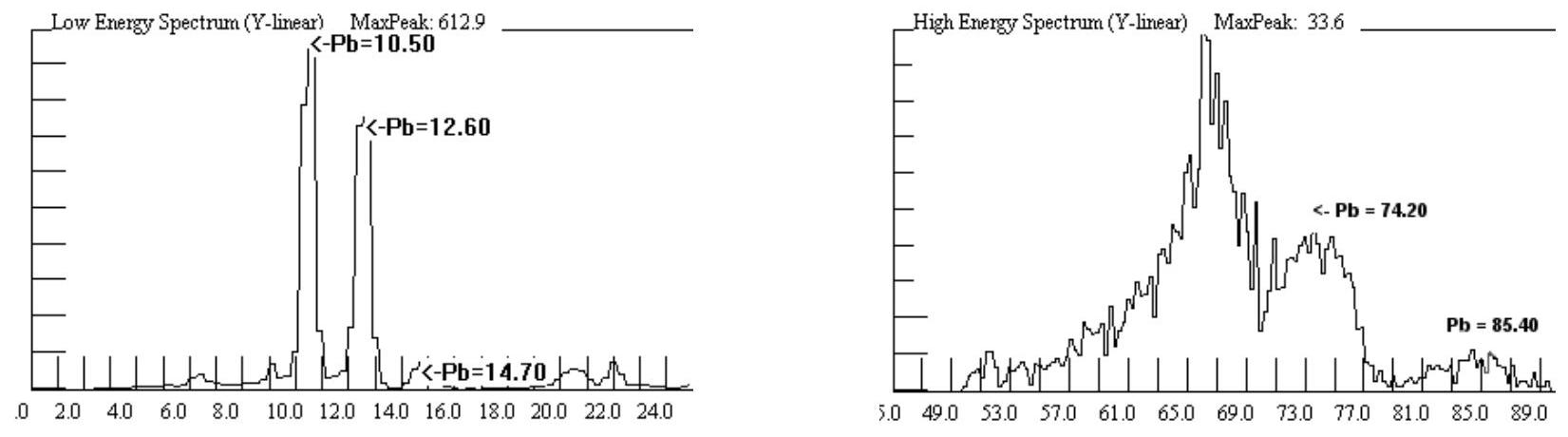

Figure 5 Spectres rayons X obtenus pour un échantillon de plomb
III L'eau
III.A - Extinction du feu
Comme évoqué en première partie, éteindre un feu nécessite la suppression d'un élément du triangle du feu : le combustible, le comburant ou l'apport d'énergie nécessaire à l'amorçage de la combustion. L'eau, par ses deux effets, permet d'agir sur deux des éléments du triangle du feu:
l'eau présente une grande capacité thermique et une enthalpie de vaporisation élevée, elle utilise de l'énergie pour se vaporiser. Elle peut donc «refroidir» le feu;
l'eau vaporisée remplace partiellement l'air, et donc le dioxygène, à proximité des gaz de pyrolyse et des flammes.
Q 34. Vérifier dans un premier temps que la molécule d'eau ne se décompose pas en H_2 et O_2 à haute température.
Q 35. Quelle est l'énergie nécessaire pour vaporiser à pression constante 1 kg d'eau initialement à 15^∘C et de température finale 800^∘C ?
Q 36. Les pompiers appellent puissance d'un feu l'énergie thermique qu'il dégage chaque seconde. On constate que, pendant l'aspersion d'eau, seulement un tiers de l'eau se vaporise. Estimer dans ce cas la puissance de feu que peut traiter une lance de débit 500 L ⋅ min^(− 1). Dans le cas de l'incendie de Notre-Dame, les pompiers ont estimé que la puissance du feu a atteint 1500 MW . Commenter.
Q 37. Estimer la quantité d'eau réellement évaporée par minute, toujours pour un débit de 500 L ⋅ min^(− 1). En déduire le volume de vapeur d'eau produit par minute.
III.B - Lances à incendie
Pour éteindre les feux, les pompiers utilisent des lances à incendie, reliées à de longs tuyaux acheminant l'eau depuis des fourgons ou des moto-pompes. Ces lances permettent de régler le débit et la forme du jet. Lors de l'incendie de Notre-Dame de Paris, le débit Q des lances utilisées était de l'ordre de 500 L ⋅ min^(− 1) et le diamètre d de 70 mm .
Q 38. Estimer la valeur de la vitesse d'éjection V_e du jet arrosant la charpente du chevet de la cathédrale situé le plus en avant sur la photographie présentée figure 6 . On admettra que cette image ne présente pas de déformation de perspective.
Figure 6 Photographie du chevet (côté Est) de Notre-Dame de Paris le soir de l'incendie
Q 39. Comparer la valeur de V_e à la vitesse de l'eau dans le tuyau et expliquer la différence observée.
L'eau utilisée est pompée dans un camion-citerne ou fourgon-pompe stationné sur la route (figure 7). On appelle ΔP = P_p − P_l, la différence de pression entre la sortie de la pompe (pression P_p ) et l'extrémité de la lance (pression P_l ).
Q 40. En supposant le fluide parfait, quelle doit être, en régime permanent, la différence de pression pour que l'eau arrive au niveau d'une nacelle située à 30 m de hauteur?
En réalité, l'eau est visqueuse ; il est nécessaire de prendre en compte des frottements sur la paroi interne des tuyaux.
Q 41. Pour le débit des lances étudiées, l'écoulement dans les tuyaux est-il laminaire ou turbulent ?
Les frottements induisent une perte de charge (diminution de pression) lors du passage dans les tuyaux. La perte de charge linéique, notée J, est donnée par la formule de Darcy-Weisbach
J = f(ρV^2)/(2d)
où d est le diamètre intérieur du tuyau, V la vitesse moyenne du fluide, ρ sa masse volumique et f un facteur pouvant dépendre du nombre de Reynolds et de la rugosité relative ε/d.
Q 42. Quelle est la dimension du facteur f ?

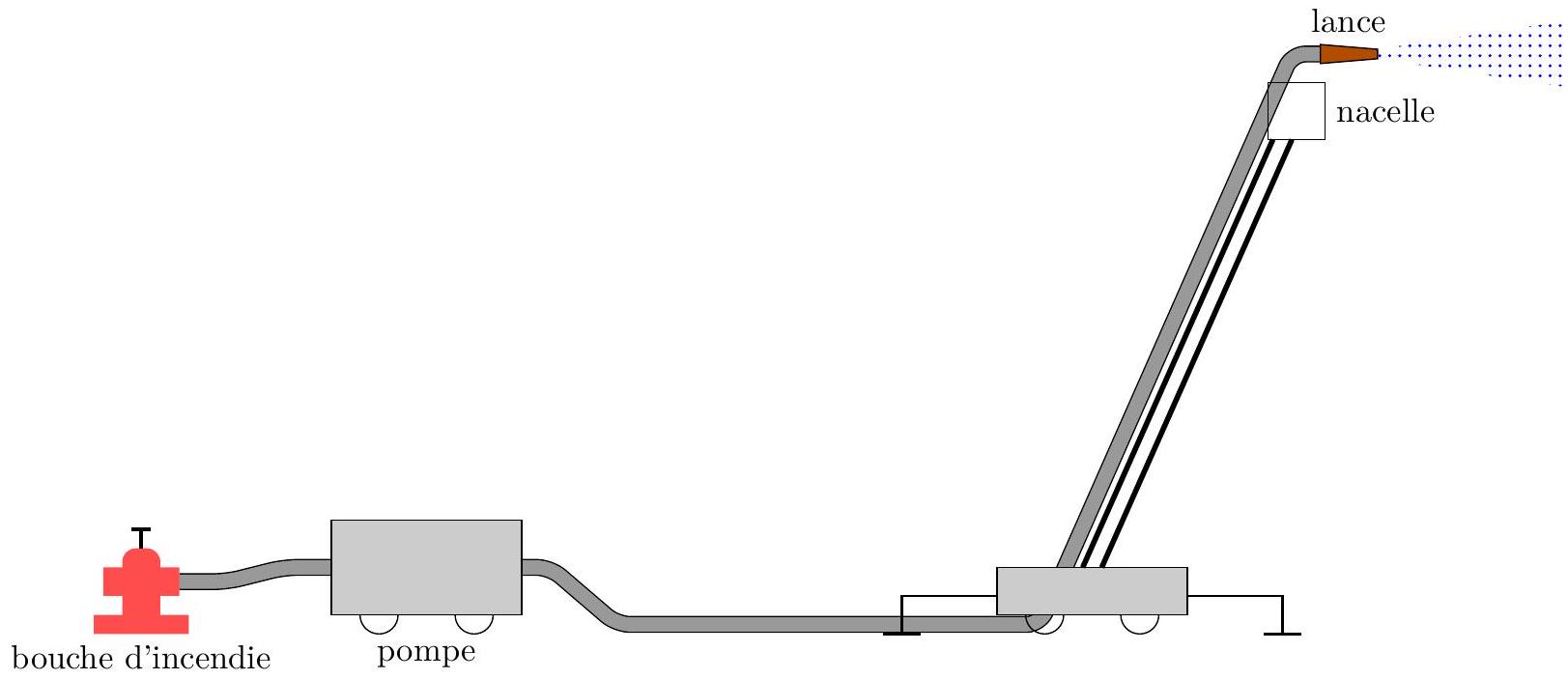

Figure 7 Schéma d'acheminement de l'eau depuis la prise d'eau jusqu'à la nacelle
Pour un écoulement laminaire, le facteur f vaut f = 64/R_e où R_e est le nombre de Reynolds de l'écoulement. Si l'écoulement est turbulent, on utilise la formule de Colebrook
1/(√f) = − 2log((ε/d)/(3, 7) + (2, 51)/(R_e√f))
où ε est la rugosité, c'est-à-dire la dimension moyenne des aspérités de la paroi interne du tuyau. Cette formule de Colebrok n'est pas soluble littéralement et les pompiers utilisent des abaques ou des tableaux qui donnent les pertes de charge. Le tableau 2 donne les pertes de charge en fonction du débit et de la longueur d'un tuyau de diamètre 70 mm .
Longueur (m)
Débit (L•min ^(− 1) )
40
80
100
120
160
200
240
280
320
360
400
125
0,0
0,0
0,0
0,0
0,1
0,1
0,1
0,1
0,1
0,1
0,1
250
0,1
0,1
0,1
0,2
0,2
0,3
0,3
0,4
0,4
0,5
0,6
375
0,1
0,2
0,2
0,4
0,5
0,6
0,7
0,9
1,0
1,1
1,2
500
0,2
0,4
0,55
0,7
0,9
1,1
1,3
1,5
1,8
2,0
2,2
675
0,4
0,8
1,0
1,2
1,6
2,0
2,4
2,8
3,2
3,6
4,0
750
0,5
1,0
1,2
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
875
0,7
1,3
1,7
2,0
2,7
3,4
4,0
4,7
5,4
6,1
6,7
1000
0,9
1,8
2,2
2,6
3,5
4,4
5,3
6,2
7,0
7,9
8,8
1250
1,4
2,8
3,4
4,1
5,5
6,9
8,3
9,6
11,0
12,4
13,8
1500
2,0
4,0
5,0
5,9
7,9
9,9
11,9
13,9
15,8
17,8
19,8
Tableau 2 Pertes de charge (en bar) en fonction du débit Q et de la longueur L pour un tuyau de diamètre d = 70 mm
Q 43. D'après le tableau 2, le facteur f de la relation de Darcy dépend-il de la longueur du tuyau pour un débit de 500 L ⋅ min^(− 1) ?
Q 44. Exploiter la formule de Colebrook afin de calculer la rugosité relative, ε/d, d'un tuyau de 70 mm pour un nombre de Reynolds de 5 × 10^5. Commenter.
Q 45. Quelle doit être la différence de pression ΔP si le tuyau qui alimente la lance en haut de la nacelle a une longueur totale de 200 m ? Peut-il y avoir d'autres causes de perte de charge ?
Q 46. En s'aidant d'un bilan de puissance, déterminer la puissance électrique minimale à fournir à la pompe pour obtenir une pression à la lance P_l = 6 bar et un débit de 500 L ⋅ min^(− 1) dans les conditions décrites plus haut (hauteur de la nacelle 30 m , longueur du tuyau 200 m ). On supposera que la pression d'alimentation de la pompe est de 1 bar (en réalité elle peut aller jusqu'à 16 bar pour les bouches d'incendie).
Q 47. L'incendie a duré 15 heures et a mobilisé plus de 500 pompiers, appuyés par 18 lances supposées toutes identiques et de même débit 500 L ⋅ min^(− 1). Toutes les lances n'ont pas été en action pendant cette durée. En admettant que les lances ont été utilisées à leur maximum pendant 2 heures, quelle quantité d'eau a été déversée sur Notre-Dame?
Données
Constantes et conversions de quelques unités
Constante des gaz parfaits
R = 8, 31 J ⋅ mol^(− 1) ⋅ K^(− 1)
Constante d'Avogadro
N_A = 6, 02 × 10^(23) mol^(− 1)
Constante de Planck
h = 6, 63 × 10^(− 34) J ⋅ s
Charge élémentaire
e = 1, 60 × 10^(− 19)C
Accélération normale de la pesanteur terrestre
g = 9, 81 m ⋅ s^(− 2)
Le faraday
1 F = 9, 65 × 10^4 C ⋅ mol^(− 1)
La minute d'arc
1^′ = 1/60^∘
Données atomiques
Élément
H
C
O
Pb
Numéro atomique
1
6
8
82
Masse molaire (g ⋅ mol^(− 1))
1,0
12,0
16,0
207,2
Données thermodynamiques et autres caractéristiques
Viscosité dynamique de l'eau (supposée indépendante de la température) : η = 1, 0 × 10^(− 3) Pa ⋅ s.
Masses volumiques dans les conditions usuelles de températures et de pression :
eau liquide, 1, 0 × 10^3 kg ⋅ m^(− 3); air, 1, 2 kg ⋅ m^(− 3)
Capacité thermiques dans les conditions usuelles de températures et de pression (on admet que ces grandeurs ne dépendent pas de la température)
eau liquide
c_P = 4180 J ⋅ kg^(− 1) ⋅ K^(− 1)
eau vapeur
c_P = 1850 J ⋅ kg^(− 1) ⋅ K^(− 1)
air sec
c_P = 1005 J ⋅ kg^(− 1) ⋅ K^(− 1)
air saturé en vapeur d'eau
c_P = 1030 J ⋅ kg^(− 1) ⋅ K^(− 1)
Enthalpie massique standard de vaporisation de l'eau à 100^∘C : Δ_(vap)H^∘ = 2257 kJ ⋅ kg^(− 1)
Enthalpies de formation et entropies molaires standards à 298 K :
Espèces
Δ_f H^∘(kJ ⋅ mol^(− 1))
S_m^∘(J ⋅ mol^(− 1) ⋅ K^(− 1))
H_(2(g))
0
130,5
O_(2(g))
0
205,0
H_2 O_((1))
-285,1
70,0
H_2 O_((g))
-241,8
188,7
C_((graphite))
0
5,7
CO_((g))
-110,6
197,6
CO_(2(g))
-393,5
213,7
Pb_((s))
0
64,5
PbO_((s))
-218,0
66,5
PbO_(2(s))
-277,1
68,0
PbS_((s))
-100,4
91,2
Pb_3 O_(4(s))
-719,0
211
SO_(2(s))
-296,9
248
Données spécifiques à l'élément plomb et description de quelques oxydes
Numéro atomique
82
Masse molaire
207, 2 g ⋅ mol^(− 1)
Masse volumique
11, 35 g ⋅ cm^(− 3)
États d'oxydation
2 et 4
Température de fusion
327^∘C
Température d'ébullition
1749^∘C
Enthalpie molaire de fusion Δ_(fus)H^∘
4, 9 kJ ⋅ mol^(− 1)
Type
Couleur
Masse volumique ( kg ⋅ m^(− 3) )
Évolution
PbO
jaune (litharge)
9500
décomposition entre 300^∘C et 400^∘C en Pb_3 O_4
Pb_3 O_4
orange (minium)
9100
fusion et décomposition après 500^∘C
PbO_2
noir
9380
fusion et décomposition à 290^∘C en Pb_3 O_4 puis PbO
PbCO_3
blanc (céruse)
instable au-dessus de 400^∘C en PbO, CO et CO_2
Représentation graphique de la fonction ln(1 − x)
La cathédrale Notre-Dame de Paris
Principales dimensions de l'édifice :
longueur
127 m
largeur
48 m
superficie intérieure
4800 m^2
hauteur des tours
69 m
hauteur de la flèche
96 m
hauteur de la façade sans les tours
45 m
hauteur estimée de chaque arc-boutant
30 m
Schéma réalisé par le dessinateur de la Brigade des Sapeurs-Pompiers de Paris. Les marques circulaires noires indiquent les positions des pieds des échelles coulissantes porte-nacelles ou BEA (bras élévateurs aériens).
Schéma de la cathédrale réalisé lors de l'incendie par René Dosne, pompier retraité.
^1 Benoît Brandelet. (2016). Caractérisation physico-chimique des particules issues du chauffage domestique au bois. Thèse de doctorat. Université de Lorraine.
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet de physique-chimie 1 Centrale PSI 2021 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet de physique-chimie 1 Centrale PSI 2021 ?
+
Sur la thermochimie et la cinétique de combustion, la diffusion thermique, la cristallographie et les équilibres d'oxydation du plomb, les spectres d'émission atomique et la mécanique des fluides (Reynolds, pertes de charge).
Quelles erreurs le jury a-t-il le plus relevées en physique-chimie 1 Centrale PSI 2021 ?
+
Des bilans enthalpiques sans système défini, une mauvaise interprétation de l'ARQS thermique, l'oubli de la continuité du flux, des erreurs sur la maille cubique à faces centrées et des applications numériques non faites.
Le sujet Centrale PSI 2021 physique-chimie 1 était-il long ?
+
Le jury le juge de longueur raisonnable et gradué. Les meilleurs candidats ont pu traiter l'ensemble du sujet avec soin.
Ce sujet Centrale PSI 2021 est-il faisable en première année ?
+
Pas entièrement : selon le jury, les thématiques figurent pour l'essentiel au programme de deuxième année PSI.
Pas de description pour le moment
Commentaires• Centrale Physique Chimie 1 PSI 2021
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même année, CCINPCCINP Physique Chimie PSI 2021CCINP · 2021Corrigé
Même année, E3AE3A Physique Chimie PSI 2021E3A · 2021Corrigé
.jpg)
.jpg)
