Le sujet part des conséquences énergétiques d'un passage aux véhicules électriques, traitées par deux questions ouvertes appuyées sur des documents. Il étudie ensuite la conversion de l'énergie du vent en énergie mécanique par une éolienne Darrieus à axe vertical, puis le générateur synchrone à aimants permanents. La partie de chimie porte sur le néodyme des aimants et leur corrosion. La physique représente 75 % du barème et la chimie 25 %.
1Partie I : enjeux énergétiquesDeux questions ouvertes sur la consommation électrique d'un parc de véhicules électriques et le nombre d'éoliennes nécessaires, à partir de cinq documents.
2Partie II : éolienne de type DarrieusAnalyse du mouvement d'une éolienne à axe vertical soumise au vent et bilan énergétique jusqu'à la puissance moyenne transférée au rotor.
3Partie III : générateurChamp magnétique dans l'entrefer par le théorème d'Ampère, champ tournant, énergie magnétique, couple et modèle électrique des enroulements de la machine synchrone.
4Partie IV : aimants des rotorsExtraction du néodyme, diagramme potentiel-pH du fer, corrosion différentielle, courbes intensité-potentiel et nickelage par électrolyse.
Difficulté moyenne. Le rapport décrit des questions de difficultés graduées, dont beaucoup de raisonnements courts, mais note que moins de 10 % des candidats ayant abordé la question 12 obtiennent la puissance moyenne et que 12 % des copies seulement ont au moins trois quarts des points à la question 17.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours, épreuve du 22 avril 2021. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
6 erreurs relevées
Énergie et puissance confondues · Question ouverte mal structurée · Tracés sans calcul ou inexploitables
Afficher ou masquer la section
Les candidats ont abordé les quatre parties de façon assez équilibrée, avec un léger déficit en chimie, probablement par manque de temps. Peu progressent dans une partie sans perdre pied, même lorsque l'énoncé est bien guidé. La note est fortement corrélée à la qualité de la rédaction et de l'argumentation.
Les erreurs les plus sanctionnées
1
Énergie et puissance confonduesQ1
Des unités sans sens comme le watt par heure et des calculs d'énergie faux ont été systématiquement sanctionnés. La conclusion devait être chiffrée, par exemple par une augmentation relative.
« Cette question a été très classante. En effet, de nombreux candidats confondent les notions d’énergie et de puissance. »
2
Question ouverte mal structuréeQ2
Le jury attend la liste des données avec la référence des documents, des symboles pour chaque grandeur, un raisonnement rédigé, des applications numériques et une validation quantitative, par exemple en comparant à la surface de la France.
3
Tracés sans calcul ou inexploitablesQ4, Q7, Q18
Les vecteurs de Q4 ont été tracés sans calculer leurs normes, et beaucoup de graphes de Q7 et Q18 sont imprécis ou non expliqués.
« Seuls 5% des copies proposent des tracés corrects. »
4
Démonstration du théorème d'Ampère bâcléeQ17
Le jury exigeait l'analyse des symétries, le rappel des hypothèses, un contour d'Ampère orienté sur un schéma et une application détaillée, d'autant plus que le résultat était donné.
« Les démonstrations proposées sont en général trop peu soignées. »
5
Erreur de calcul d'intégraleQ22
L'intégrale sur une période du carré d'un cosinus vaut π et non 1/2, erreur fréquente dans le calcul de l'énergie magnétique.
« Trop de candidats se sont trompés dans le calcul de l’intégrale »
6
Corrosion différentielle mal compriseQ31, Q32, Q33
Un tiers seulement place correctement immunité, passivation et corrosion. En Q33, beaucoup situent la zone cathodique au sommet de la goutte.
« Nombreuses confusions entre les zones d’oxydation et de réduction. »
Ce qui a été bien réussi
Certains candidats ont frôlé la note maximale sur les questions ouvertes de la partie I, fortement valorisées au barème.
Quelques candidats traitent les parties II et III presque intégralement avec succès.
De nombreux candidats ont fait preuve de clarté et de précision.
Conseils du jury
Dans les questions ouvertes, citer le document utilisé, nommer les grandeurs et valider le résultat par une comparaison chiffrée.
Détailler chaque étape d'un calcul en plusieurs temps, surtout quand le résultat est fourni.
Légender les axes et mettre en évidence les points remarquables des graphes.
Distinguer grandeurs scalaires et vectorielles et définir toute notation introduite.
Lire tout le sujet en début d'épreuve pour repérer les parties les plus abordables et garder du temps pour la chimie.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Corrigé détaillé
38 questions
Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.
Afficher ou masquer la section
38 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.
Le sujet part des conséquences énergétiques d'un passage aux véhicules électriques, traitées par deux questions ouvertes appuyées sur des documents. Il étudie ensuite la conversion de l'énergie du vent en énergie mécanique par une éolienne Darrieus à axe vertical, puis le générateur synchrone à aimants permanents. La partie de chimie porte sur le néodyme des aimants et leur corrosion. La physique représente 75 % du barème et la chimie 25 %.
Ce problème étudie les contraintes techniques liées à la conception des éoliennes, en accordant - sauf en partie I - une attention particulière aux éoliennes dites de Darrieus de type H (Figure 1b).

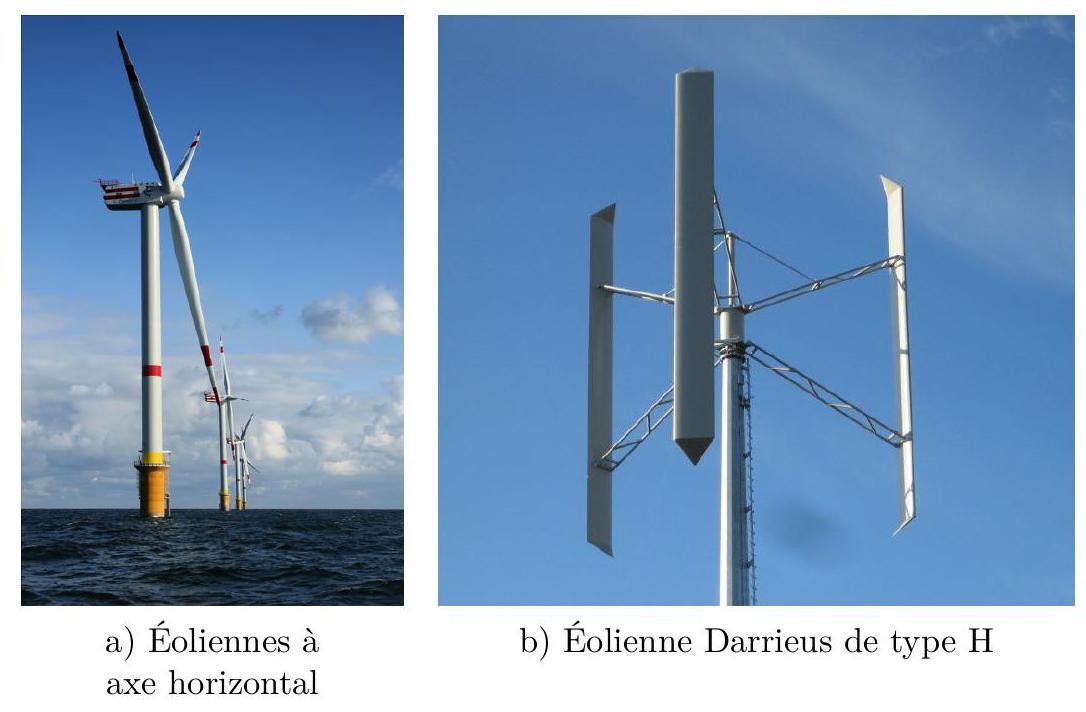

Figure 1 Différents types d'éoliennes
Certaines questions, repérées par une barre en marge, ne sont pas guidées et demandent de l'initiative de la part du candidat. Les pistes de recherche doivent être consignées par le candidat sur sa copie ; si elles sont pertinentes, elles seront valorisées. Le barème tient compte du temps nécessaire pour explorer ces pistes et élaborer un raisonnement, il valorise ces questions de façon très significative.
Des données numériques et un formulaire figurent dans le document réponse. Des documents utiles sont regroupés en fin d'énoncé.
I Enjeux énergétiques
Il est déconseillé de consacrer plus de 20 minutes à la résolution de cette partie pour laquelle on s'appuiera sur les documents 1 à 5 en fin d'énoncé.
Pour diminuer les émissions de CO_2 engendrées par le transport routier, il est envisagé, à terme, de remplacer par des véhicules électriques l'ensemble des véhicules à moteur thermique utilisés par les particuliers.
Q 1. Calculer le supplément de consommation énergétique annuelle que cette conversion au tout électrique occasionnerait. Cela demanderait-il de créer de nouvelles unités de production d'électricité ?
Le passage au tout électrique ne conduit à une diminution significative des émissions de CO_2 que dans la mesure où l'énergie électrique est produite avec un bilan carbone très faible. L'utilisation d'énergie éolienne est, de ce point de vue, une possibilité à étudier en gardant à l'esprit certains ordres de grandeurs évalués dans la question suivante.

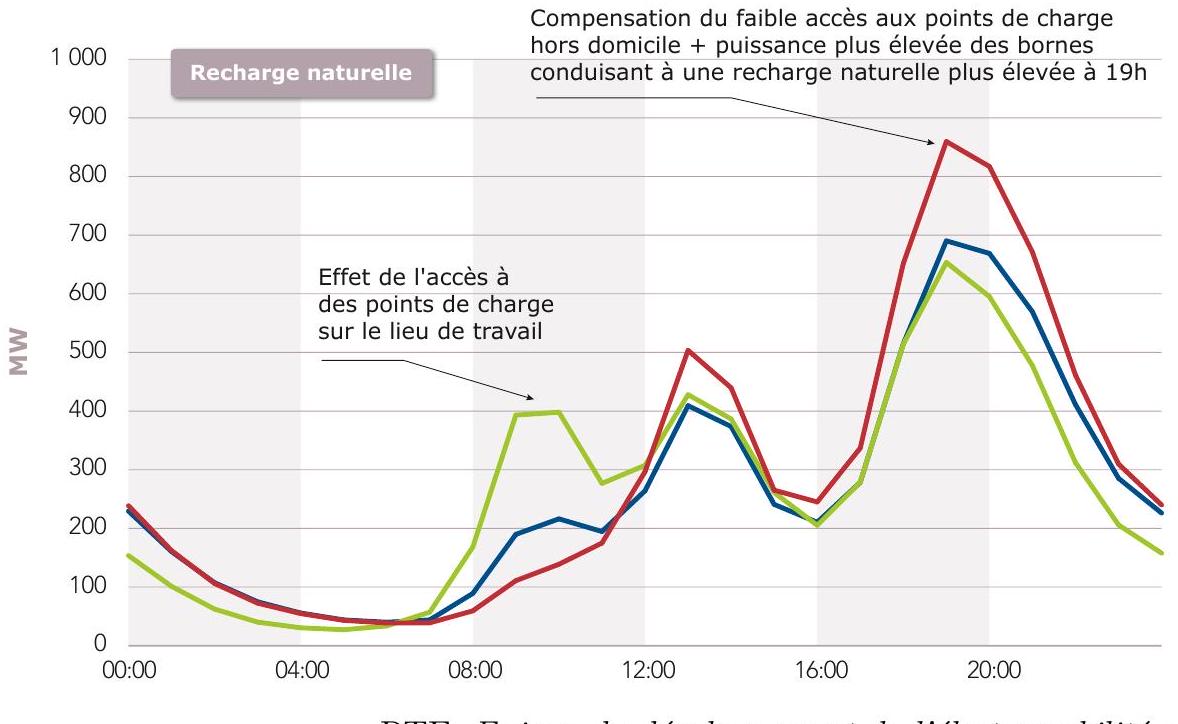

Q 2. Quantifier la puissance de crête nécessaire à la recharge de tous les véhicules électriques. Estimer la surface d'un champ éolien permettant d'assurer cette production d'électricité. Commenter.
II Conversion énergie éolienne en énergie mécanique - éolienne type Darrieus
On considère une éolienne à axe vertical, type Darrieus H, FAIRWIND 10 kW , implantée sur un site d'essais dans l'Aude. Celle-ci a fait l'objet d'une étude de contrôle et a donc été instrumentée pour relever :
la production de l'éolienne sur une période de 6 mois,
la vitesse du vent à proximité de l'éolienne.
Les mesures effectuées sont reportés sur la figure 2 et synthétisées dans le tableau 1.

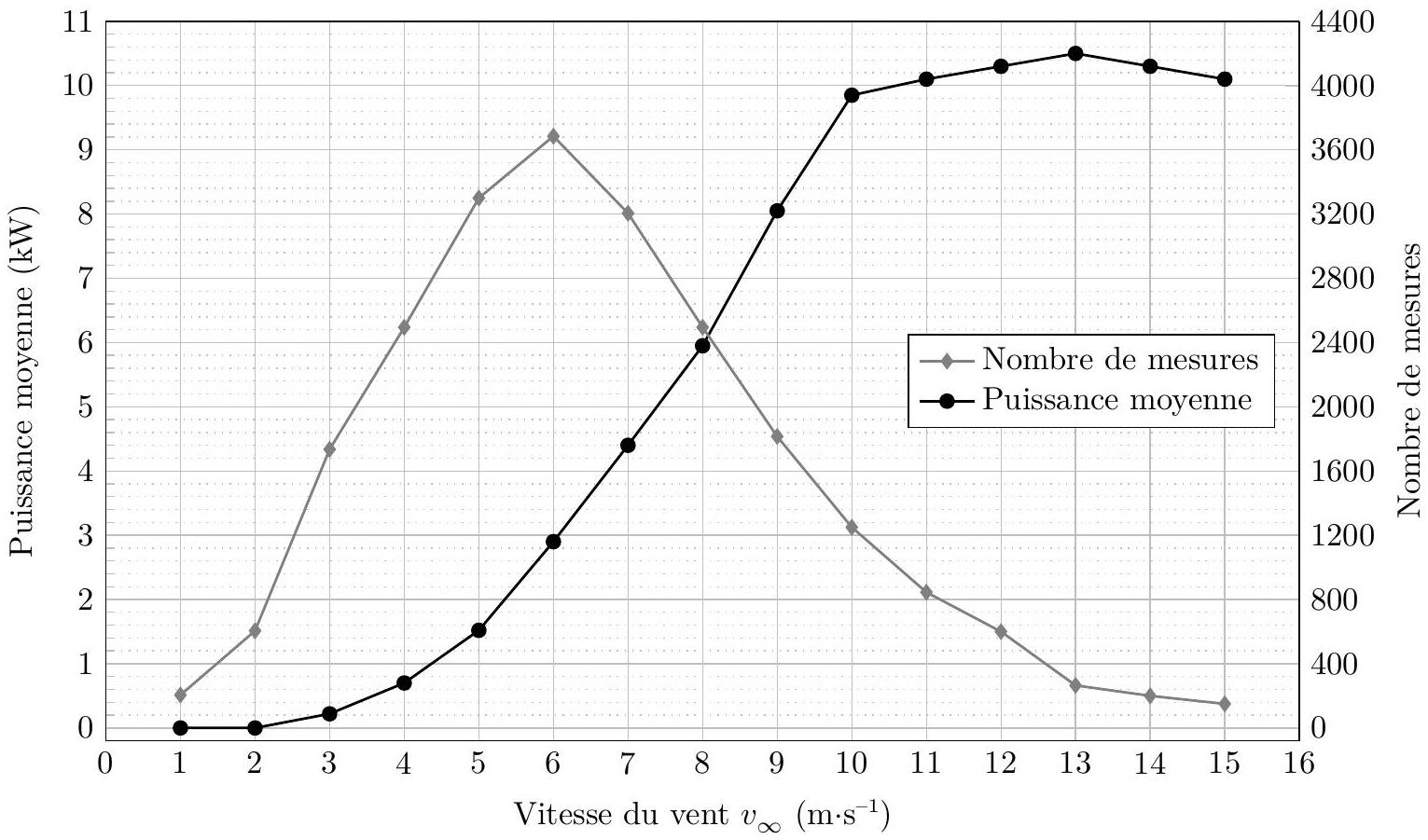

Figure 2 Mesures de contrôle sur site de l'éolienne FAIRWIND 10 kW .
Vitesse du vent (m ⋅ s^(− 1))
Puissance moyenne (W)
Nombre de mesures
% du temps
1 à 5
867
8350
37%
6 à 10
5320
12460
54%
11 à 15
10236
2060
9%
Tableau 1 Synthèse des mesures de contrôle sur site de l'éolienne FAIRWIND 10 kW .
Q 3. Quelle est l'énergie produite par cette éolienne sur une année ? Justifier votre raisonnement. Quelle est la puissance moyenne produite sur une année.
On s'intéresse à la conversion de l'énergie éolienne en énergie mécanique sur cet exemple simple d'éolienne Darrieus. Pour ce type d'éolienne, les pales sont verticales. La surface qu'elles décrivent lors de leur rotation est un cylindre, appelé «cylindre éolien», de rayon R et de hauteur L.
L'étude suivante porte sur une éolienne à trois pales identiques.
L'éolienne est soumise à un vent constant de vitesse v⃗_∞ = v_∞e⃗_x. Après un régime transitoire, les pales tournent à la vitesse angulaire ω = θ˙ > 0 constante autour de l'axe Oz. Dans toute la suite de l'étude, le régime est supposé permanent.

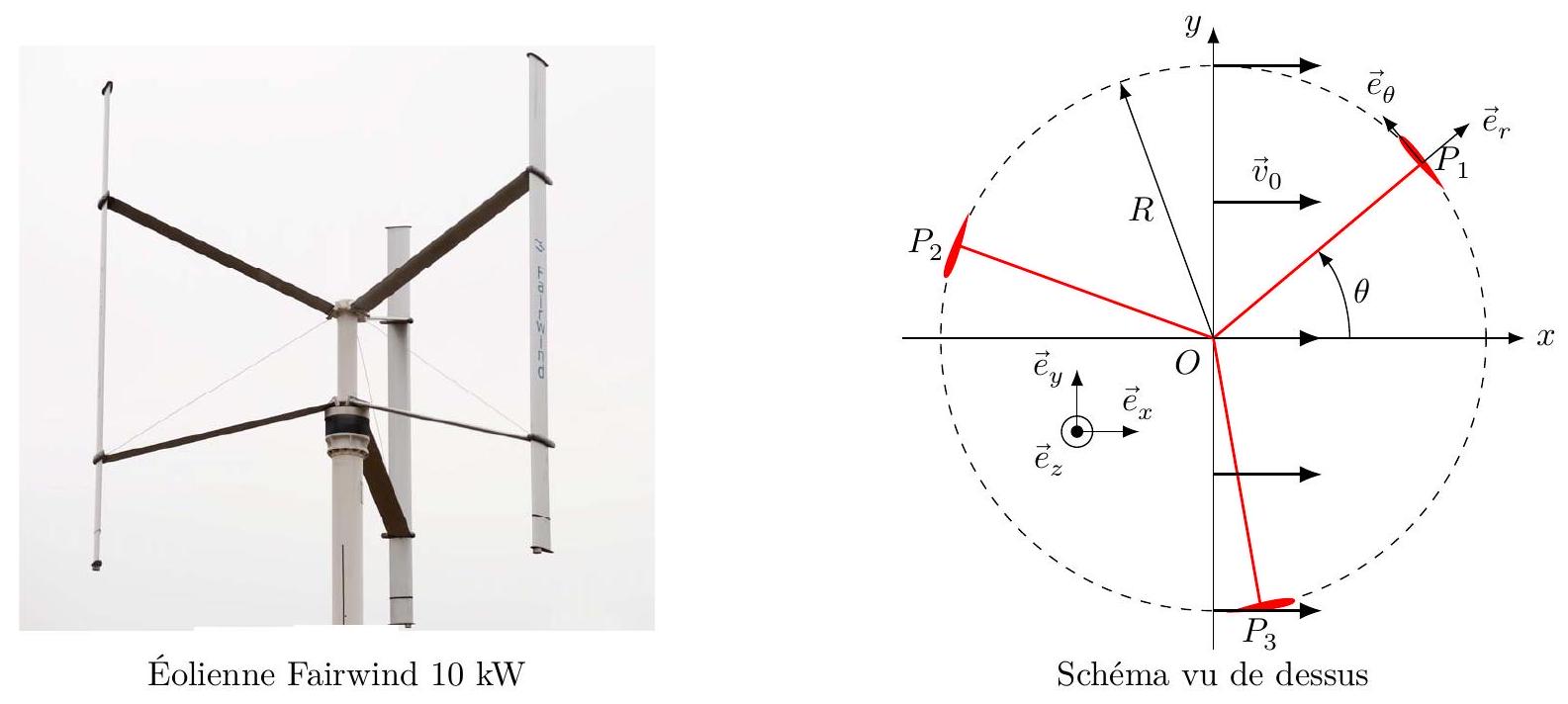

Figure 3 Paramétrage de l'éolienne type Darrieus H
On définit de plus (figure 3) :
le centre de poussée P_i où s'appliquent les forces subies par la pale numéro i;
le référentiel R_0 = (O, e⃗_x, e⃗_y, u⃗_z) associé au sol auquel est ancré le mât de l'éolienne;
le référentiel R_1 = (P_1, e⃗_r, e⃗_θ, u⃗_z) associé à la pale n^∘1.
la vitesse du vent au niveau de l'éolienne dans le référentiel R_0 est supposée uniforme et vaut v⃗_0 avec v⃗_0 = v_0 e⃗_x = (1 − a)v_∞e⃗_x où a est appelé facteur d'interférence entre le vent et l'éolienne;
la vitesse de P_1 dans le référentiel R_0 est notée u⃗;
la vitesse apparente du vent dans le référentiel R_1 au voisinage de P_1 est notée w⃗ et est donnée par w⃗ = v⃗_0 − u⃗.
On définit le coefficient de vitesse de l'éolienne (TSR pour Tip Speed Ratio en anglais) comme λ = (Rω)/(v_∞). Pour l'étude suivante, on prendra λ = 2, 4, a = 0, 37 et v_∞ = 6, 0 m ⋅ s^(− 1).
Nous étudions dans un premier temps la pale n^∘1.

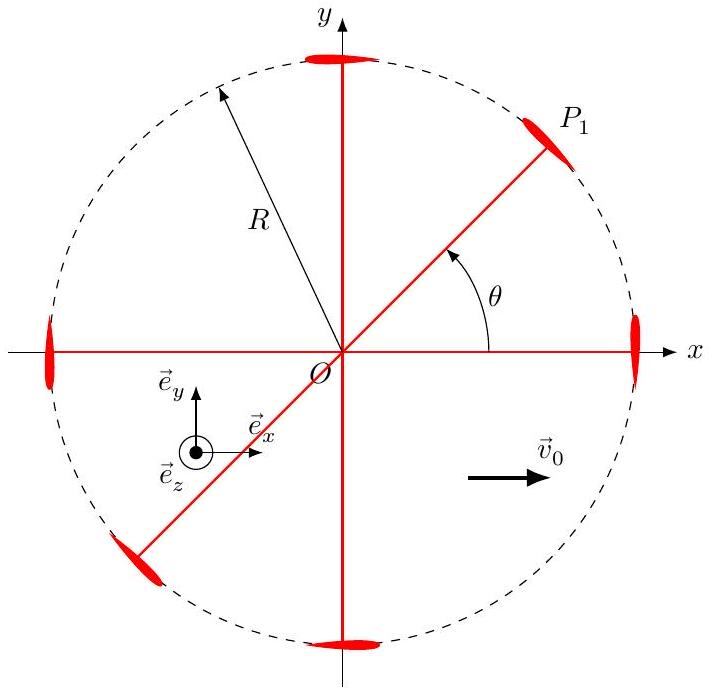

Q 4. Représenter sur la figure A du document réponse, pour chaque position de la pale, les vecteurs v⃗_0, − u⃗ et w⃗.
Q 5. Montrer que la norme de w⃗ s'exprime par
w = v_0√(1 + 2λ_0 sinθ + λ_0^2)
avec λ_0 = λ/(1 − a).
On note α l'angle d'attaque, l'angle entre l'opposé de la direction du vent et de la direction tangente à la pale, tel que α = (e⃗_θ, − w⃗). La vitesse relative du vent définit l'angle d'attaque (figure 4).

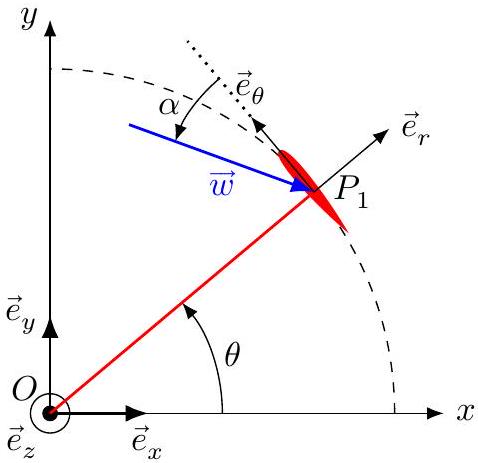

Figure 4 Définition de l'angle d'attaque α
Q 6. Montrer que tanα = (cosθ)/(sinθ + λ_0).
Q 7. De façon qualitative, tracer α en fonction de θ. Obtenir numériquement l'intervalle des variations de α. Chaque pale a un profil d'aile symétrique de type NACA 0012.

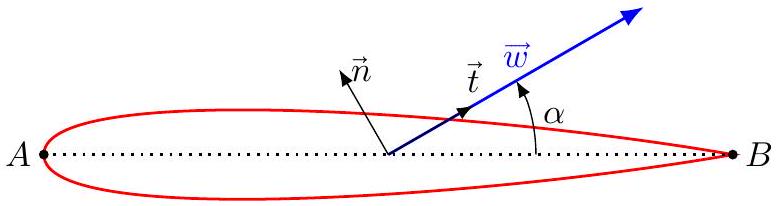

Figure 5 Définition de la corde AB = ℓ (en pointillés), de n⃗ et de t⃗ pour le profil NACA 0012.
La résultante des forces exercées par le vent sur la pale est notée F⃗ et se décompose en une force de traînée F⃗_D (Drag) dans la direction de l'écoulement et une force de portance F⃗_L (Lift) dans la direction perpendiculaire à l'écoulement :
F⃗ = F⃗_L + F⃗_D.
Les coefficients aérodynamiques de portance C_L et de trainée C_D sont définis par
{F⃗_L = 1/2C_L ρSw^2 n⃗; F⃗_D = 1/2C_D ρSw^2 t⃗
où t⃗ est le vecteur unitaire dans la direction et le sens de la vitesse relative du vent w⃗ et n⃗ est le vecteur normal à t⃗ dans le plan perpendiculaire à l'axe Oz, orienté vers l'extérieur de l'éolienne. On note ρ_(air) la masse volumique de l'air et S est la surface alaire de l'aile, c'est-à-dire la projection de l'aile sur le plan contenant la corde.
Les coefficients aérodynamiques dépendent de l'angle d'attaque. Les courbes donnant C_L(α) et C_D(α) sont données figure 6 pour différentes valeurs du nombre de Reynolds Re. Pour une aile, on précise que la distance caractéristique intervenant dans le nombre de Reynolds est la corde ℓ.

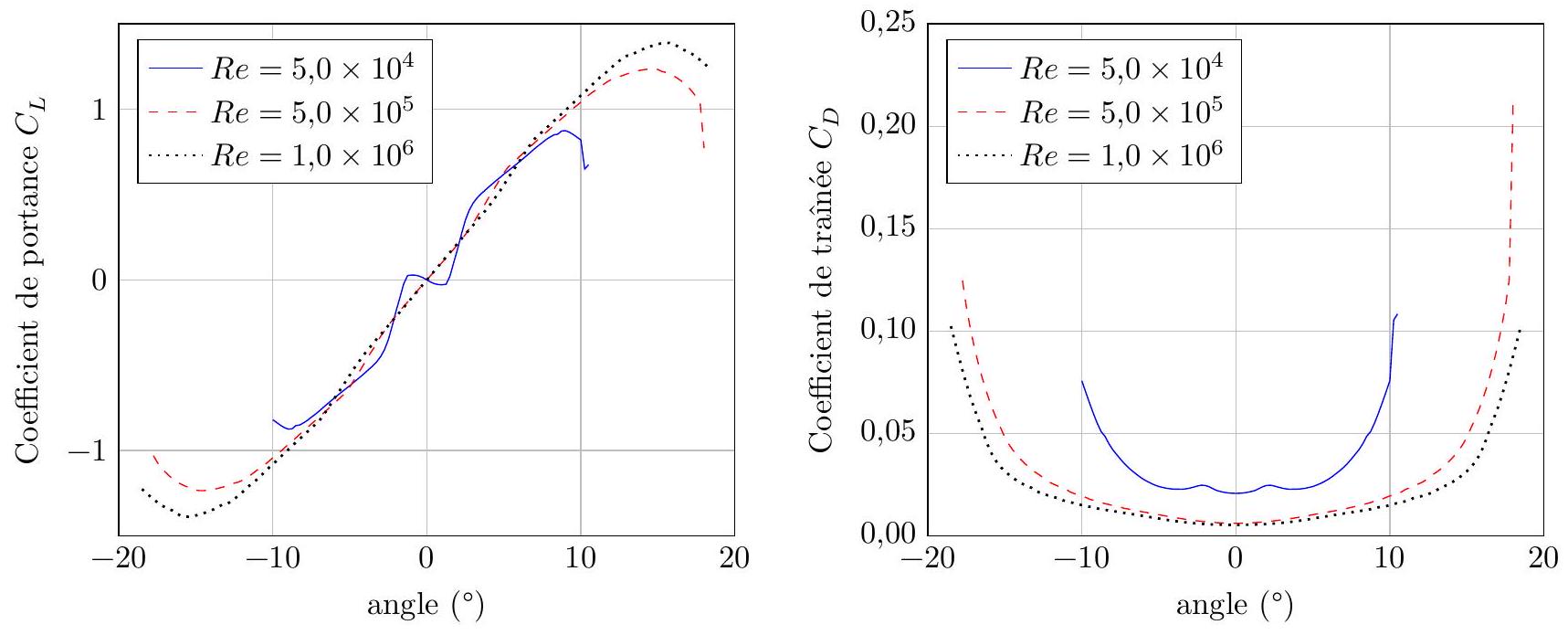

Figure 6 Coefficients de portance (Lift) et de trainée (Drag) en fonction de l'angle d'attaque exprimé en degrés pour trois valeurs du nombre de Reynolds
Q 8. Justifier que, dans le cas des pales de l'éolienne et pour la valeur de λ_0 considérée, en peut écrire en première approximation que C_L(α) ≈ kα et C_D≪C_L. Estimer k.
Sauf mention contraire, on prendra dans la suite C_D = 0 et C_L(α) = kα.
Q 9. Exprimer la force F⃗_1 exercée par le vent sur la pale n^∘1 dans la base ( e⃗_r, e⃗_θ ). Commenter l'effet de chacune des composantes sur la rotation de l'éolienne.
Q 10. Exprimer M_(z, 1), moment de la force F⃗_1 par rapport à l'axe Oz et montrer que
M_(z, 1) = κf(θ)
où f(θ) = (1 + 2λ_0 sinθ + λ_0^2)(cos^2 θ)/((λ_0 + sinθ)^2). En déduire κ.
Q 11. Exprimer le couple Γ_z engendré par les trois pales sur le rotor de l'éolienne.

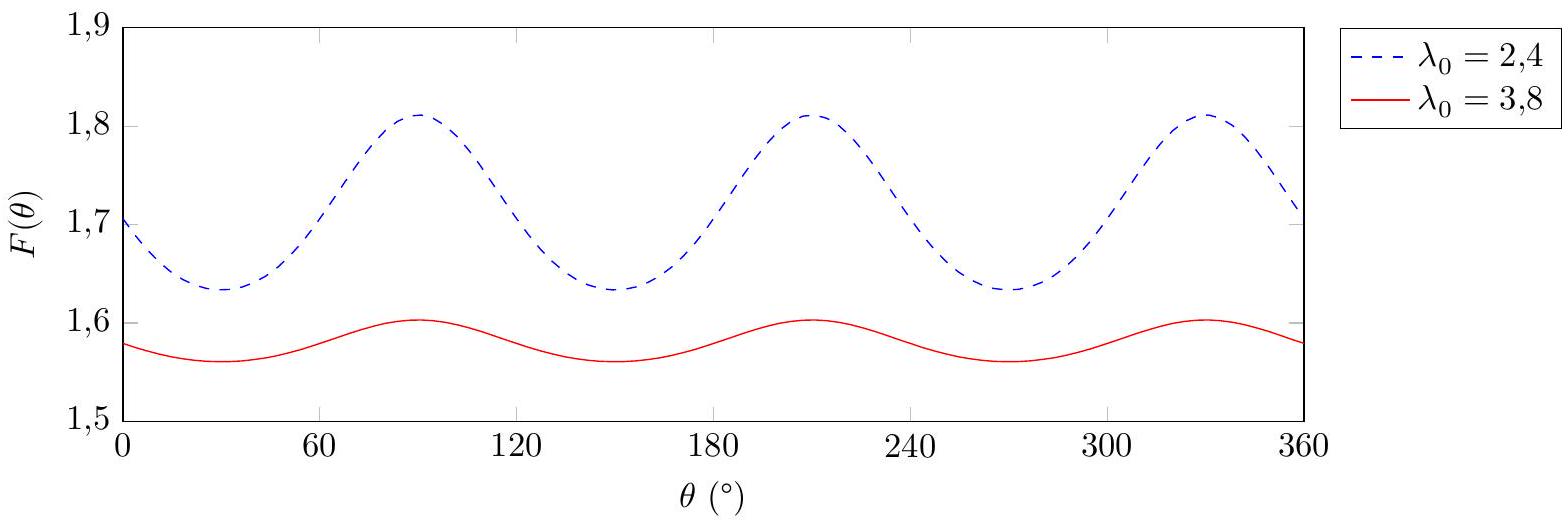

Le tracé de la courbe F(θ) = ∑_(n = 0)^2 f(θ + n(2π)/3) est fourni figure 7 .
Q 12. La puissance moyenne du couple est P = ⟨Γ_z⟩ω. En déduire la puissance moyenne transférée au rotor dans ce modèle. En donner une estimation numérique dans le cas considéré jusqu'ici. Donner un exemple concret d'objet ou d'installation électrique susceptible d'être alimenté par cette éolienne.
Donnée : k = 6, 3rad^(− 1).
Q 13. Définir puis déterminer le débit d'énergie cinétique D_(E_c) traversant le cylindre éolien si l'éolienne était absente.
Q 14. Définir le coefficient de puissance η de l'éolienne qui représente le rendement moyen de l'éolienne en énergie. L'exprimer en fonction de k, λ, a et des données géométriques de l'éolienne. Faire l'application numérique. Commenter.
Q 15. Quelle sera(seront) la(les) fréquence(s) des composantes sinusoïdales du couple ? Donner leurs valeurs dans la plage de fonctionnement nominale, pour v_∞ allant de 0 à 16 m ⋅ s^(− 1) ?
Q 16. Montrer que la puissance de la force de traînée sur un tour est négative. Discuter de l'influence de C_D sur la puissance moyenne que peut fournir une éolienne.
III Générateur
On étudie la production d'énergie électrique par l'éolienne au moyen d'un générateur utilisant des aimants permanents. Il est constitué d'un stator intérieur cylindrique de diamètre D_i et de longueur L_r selon e⃗_z. Le rotor a un diamètre intérieur noté D_i + 2e, avec e≪D_i l'entrefer du dispositif et est maintenu en rotation autour de l'axe e⃗_z par une liaison pivot, sa position angulaire étant notée θ_r.

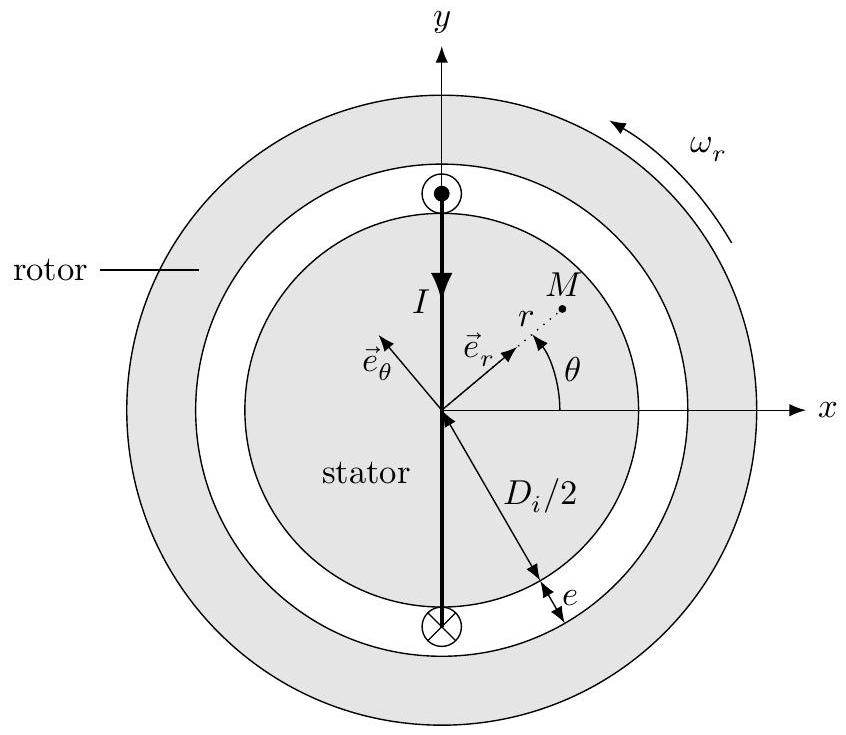

Figure 8 Rotor et stator du générateur (un courant d'intensité I parcourt l'enroulement autour du stator)
Le rotor et le stator sont constitués d'un matériau ferromagnétique doux de perméabilité magnétique relative μ_r supposée infinie.
III. A - On admet que la longueur axiale L_r est suffisamment grande pour que le champ magnétique dans l'entrefer soit indépendant de la coordonnée z. On admet également qu'il y est toujours radial, dirigé selon e⃗_r. On enroule autour du stator un câble parcouru par un courant électrique d'intensité I > 0 comme représenté sur la Figure 8. On se place dans l'approximation des régimes quasi-stationnaires magnétiques. Comme l'entrefer est très fin, ( e≪D_i ), on peut considérer que la norme du champ magnétique y est indépendante de r.
Q 17. Montrer que le champ magnétique dans l'entrefer a pour intensité :
B_0 = (μ_0 I)/(2e)
et préciser son sens en fonction de l'angle θ.
Q 18. On enroule autour du stator une deuxième spire parcourue par le même courant I, dans un plan de vecteur normal orienté selon e⃗_y. Tracer la courbe représentative du champ magnétique total B(θ) = B⃗ ⋅ e⃗_r dans l'entrefer en fonction de θ.
On enroule maintenant un grand nombre de spires dans différents plans et on admet qu'une répartition adéquate permet d'obtenir un champ magnétique statorique dans l'entrefer qui varie sinusoïdalement avec l'angle θ selon
B⃗_s(I) = B_0(I)cos(θ)e⃗_r avec B_0(I) = (Nμ_0 I)/(2e)
où N est le nombre effectif de tours de l'enroulement.
Cette expression sera valable dans toute la suite.
Q 19. Dans cette question uniquement, l'enroulement statorique fournit une puissance électrique constante de 5, 0 kW sous une tension de 230 V et on a N = 21. Calculer la valeur de l'intensité du courant I et en déduire l'intensité maximale du champ magnétique dans l'entrefer pour e = 2 mm.
III. B - On utilise désormais deux enroulements statoriques similaires mais produisant chacun un maximum de leur champ magnétique dans une direction différente. Ces enroulements sont respectivement parcourus par des courants d'intensité I_1 et I_2 et créent des champs magnétiques respectifs B⃗_(s1) et B⃗_(s2) donnés par
où B_0 est défini dans l'expression (III.2). Les courants I_1 et I_2 ont même amplitude I_s et varient sinusoïdalement à la pulsation ω_s : I_1 = I_s cos(ω_s t), I_2 = I_s cos(ω_s t − φ_2).
Q 20. Comment peut-on réaliser l'enroulement créant le champ B⃗_(s2) si l'on connait celui qui crée le champ B⃗_(s1) ?
Q 21. Déterminer la valeur de φ_2 permettant de réaliser un champ dit «tournant» tel que :
B⃗_s = B_t cos(θ − ω_s t)e⃗_r
et préciser l'expression de B_t en fonction, entre autres, de I_s.
On note φ_s = ω_s t la direction dans laquelle pointe le maximum du champ magnétique tournant.
III. C - Le rotor produit, au moyen d'aimants permanents, un champ magnétique dans l'entrefer qu'on considérera lui aussi radial, uniforme sur l'épaisseur de l'entrefer, variant sinusoïdalement avec la position, et solidaire du rotor. On note B⃗_r son expression
B⃗_r = B_r cos(θ − φ_r)e⃗_r
avec B_r une constante positive et φ_r l'angle dont a tourné le rotor.
Le courant dans les enroulements statoriques est désormais induit par le mouvement du rotor. On rappelle que φ_r (resp. φ_s ) désigne la direction dans laquelle la composante radiale du champ magnétique du rotor (resp. du champ magnétique tournant statorique) est maximale.
Q 22. Déterminer l'expression de l'énergie magnétique totale dans l'entrefer, notée E_(mag), en fonction, entre autres, de B_r, φ_s, φ_r et de I_s.
Q 23. En déduire l'expression du couple exercé sur le rotor, donné par Γ = (dE_(mag))/(dφ_r).
On suppose dans toute la suite qu'un régime sinusoïdal est établi dans lequel le rotor tourne à la pulsation ω_r constante et l'intensité du courant statorique oscille à la même pulsation ω_s = ω_r avec une amplitude I_s. On note δ = φ_r − φ_s = cste qu'on suppose positif.
Q 24. Calculer la valeur maximale possible de la valeur absolue du couple pour I_s = 22 A et B_r = 1, 2 T.
III. D - On peut modéliser chacun des enroulements statoriques par le même circuit électrique, représenté sur la figure 9. La résistance R et l'autoinductance L sont celles de l'enroulement statorique, la force électromotrice E est celle produite par le mouvement du rotor. La résistance R_u représente celle du dipôle alimenté par le générateur. On prendra R = 1Ω et L = 20mH.
Figure 9 Schéma électrique d'un enroulement statorique
On donne les expressions des forces électromotrices instantanées des enroulements parcourus par les courants I_1 et I_2 définis au III.B, qu'on note respectivement E_1 et E_2,
Q 25. Justifier qualitativement les expressions précédentes.
Q 26. Déterminer, en notation complexe, les expressions des amplitudes complexes des intensités I_1 et I_2.
Q 27. En déduire l'expression du champ magnétique statorique puis celle du couple exercé sur le rotor.
Q 28. Calculer la valeur du couple mécanique exercé par l'écoulement de l'air sur l'éolienne pour fournir une puissance moyenne de 5 kW à la charge de résistance R_u sous une tension efficace de 230 V à la fréquence de 50 Hz .
L'utilisation d'un grand nombre d'aimants régulièrement répartis sur le rotor crée désormais un champ magnétique
B⃗_r = B_r cos(pθ − φ_r)e⃗_r.
Q 29. Déterminer la valeur de la pulsation ω_r de rotation du rotor pour laquelle la fréquence fondamentale du courant électrique produit en régime sinusoïdal établi est 50 Hz pour p = 12.
IV Aimants des rotors
Les aimants des rotors des éoliennes sont majoritairement des aimants au néodyme, c'est-à-dire des aimants permanents composés d'un alliage de néodyme, de fer et de bore (Nd_2 Fe_(14) B).
IV.A - Extraction du néodyme
Les terres rares, notamment le néodyme, ont des propriétés magnétiques exceptionnelles leur permettant, en alliage avec d'autres métaux, la miniaturisation d'aimants très performants, utilisés notamment dans les éoliennes, la téléphonie ou encore l'électroménager.
À l'état naturel, les terres rares ne sont jamais présentes sous forme métallique mais sous forme d'oxyde dans des composés minéraux.
Le néodyme est extrait d'un minerai appelé la monazite. Ce minerai contient des terres rares comme le lanthane (La), le cérium (Ce), le néodyme (Nd) ou le praséodyme (Pr) sous forme d'oxyde. La monazite extraite de la mine de Mount Weld en Australie contient entre 60 et 70% (en masse) d'oxydes de terre rare. Le tableau 2 fournit la proportion de chaque oxyde parmi l'ensemble des oxydes de terre rare contenus dans ce minerai.
La_2 O_3
CeO_3
Pr_6 O_(11)
Nd_2 O_3
Sm_2 O_3
Eu_2 O_3
Gd_2 O_3
Tb_4 O_7
26%
51%
4%
15%
1, 8%
0, 4%
1, 0%
0, 1%
Dy_2 O_3
Ho_2 O_3
Er_2 O_3
Tm_2 O_3
Yb_2 O_3
Lu_2 O_3
Y_2 O_3
Total
0, 2%
0, 1%
0, 2%
< 0, 1%
0, 1%
< 0, 1%
< 0, 1%
60 − 70%
Tableau 2 Composition massique des oxydes de terre rare contenus dans la monazite en provenance de la mine de Mount Weld (d'après Techniques de l'ingénieur J6630v2)
Q 30. Quelle masse de néodyme est contenue dans une tonne de monazite provenant de la mine australienne de Mount Weld?
IV.B - Corrosion des aimants
La présence du fer dans les aimants au néodyme les rend sujet à la corrosion. La corrosion atmosphérique des métaux est similaire à la corrosion humide. Elle résulte de l'action du dioxygène de l'air, et éventuellement de l'eau (condensation de l'humidité, pluie, projections) sur les métaux. Dans le cas du fer, il peut y avoir formation d'oxydes de fer (rouille) ou encore de cations fer (II) ou fer (III).

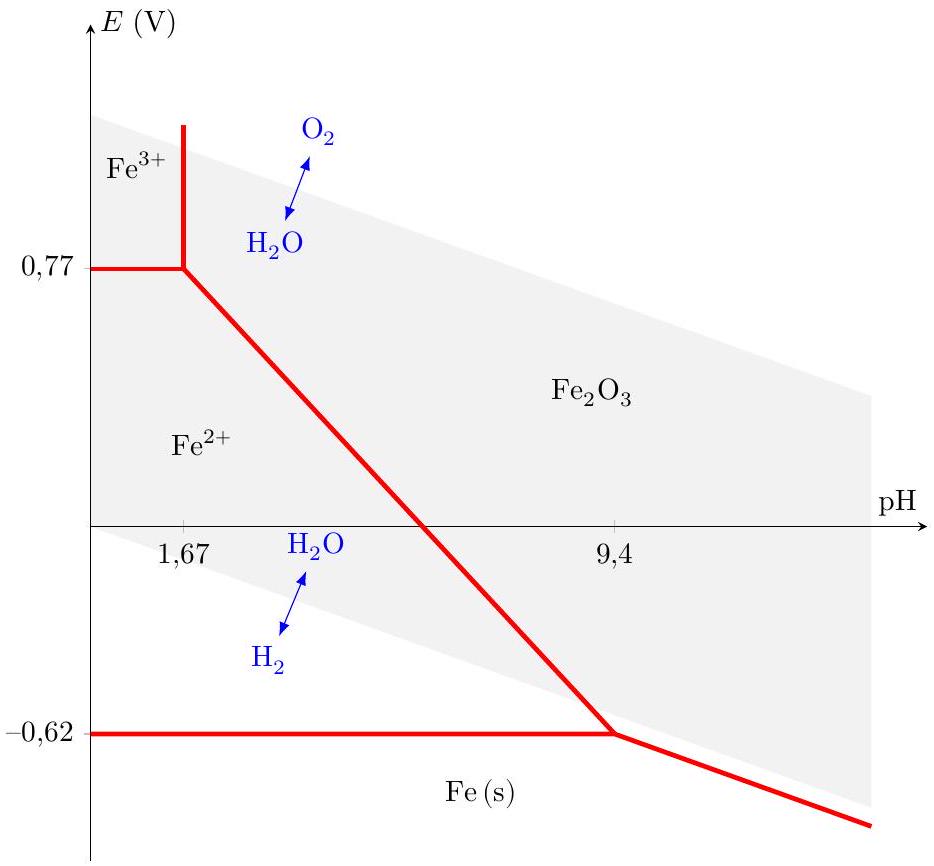

Le diagramme potentiel-pH de la figure B du document réponse représente le diagramme du fer superposé à celui de l'eau.
L'étude suivante se place systématiquement en milieu aqueux acidifié, pour une concentration des espèces solubles C = 1 × 10^(− 6) mol ⋅ L^(− 1); les pressions partielles des espèces gazeuses sont prises égales à P^∘ = 1 bar. L'aimant est assimilé en première approximation à du fer solide.
Q 31. Donner le nombre d'oxydation du fer et de ses dérivées. Préciser sur la figure B du document réponse, les domaines de corrosion, de passivation et d'immunité à la corrosion du fer.
Q 32. Le fer solide est susceptible de réagir avec l'eau ou le dioxygène dissous dans l'eau. Écrire les équations bilan de ces deux réactions en milieu acide, en choisissant un coefficient stoechiométrique égal à 1 pour Fe(s). Calculer les constantes d'équilibre K^∘ correspondantes et commenter.
La corrosion est particulièrement active dans les zones qui présentent une hétérogénéité de surface (rayure, contrainte, défaut), une hétérogénéité de composition (alliages, impuretés, soudures), ou encore une hétérogénéité de la concentration du milieu. Une quelconque de ces hétérogénéités provoque ce qu'on appelle une corrosion différentielle : l'oxydation et la réduction se produisent en deux zones différentes, le métal assurant la circulation des électrons.

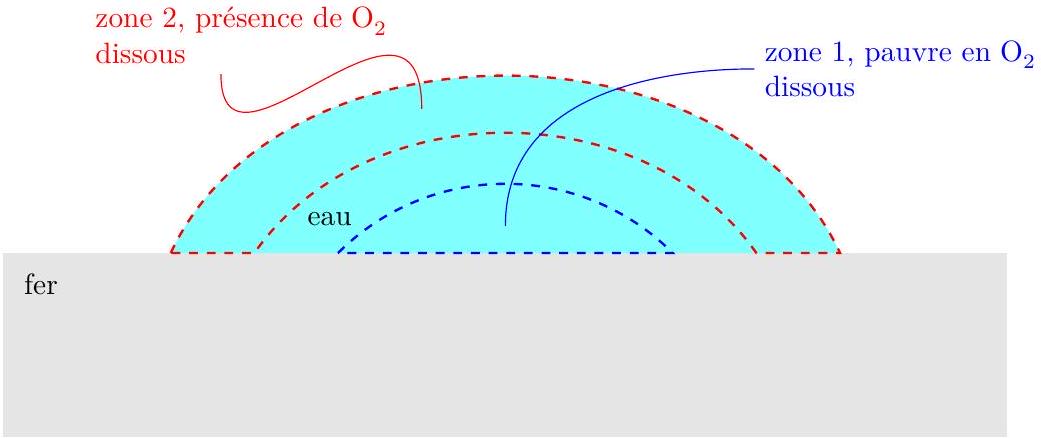

La corrosion est étudiée au niveau d'une goutte d'eau oxygénée sur le métal (figure C du document réponse). Les couples mis en jeu dans la corrosion du fer sont : Fe^(2 +)/Fe et O_2/OH^−(correspondant au couple O_2/H_2 O en milieu basique).
Q 33. Écrire les demi-équations électroniques correspondant à ces deux couples en considérant le dioxygène dissous en milieu aqueux. En déduire l'équation bilan liée au phénomène de corrosion du fer. Sur le schéma de la figure C , repérer la zone correspondant à la réduction et celle correspondant à l'oxydation. Identifier alors l'anode et la cathode et indiquer sur le schéma le déplacement des électrons dans le métal et le déplacement des ions dans l'eau.
L'association de l'anode et de la cathode constitue une micropile en court-circuit. Le déplacement des ions dans l'eau vient fermer le circuit électrique.
Données: pH de l'eau atmosphérique: 7,0 . Surtention cathodique du dioxygène sur une électrode de fer: η_C(O_2) = − 0, 5 V, [Fe^(2 +)] = 1 × 10^(− 6) mol ⋅ L^(− 1). Il n'y a pas de surtension pour le couple Fe^(2 +)/Fe sur une électrode de fer.
Q 34. En supposant que l'allure des courbes est symétrique, proposer des courbes intensité-potentiel i = f(E) permettant d'interpréter ce phénomène de corrosion. Estimer le potentiel mixte E_c, appelé potentiel de corrosion, de cette micro-pile.
Q 35. Sachant que plus la résistance interne du système électrochimique est grande et plus les pentes des courbes i = f(E) sont faibles, comparer la cinétique de la corrosion des aimants d'une éolienne marine et d'une éolienne terrestre.
IV.C - Protection des aimants
Le dépôt industriel de nickel métallique sur les aimants par électrolyse est très utilisé industriellement. Ce procédé consiste à immerger l'aimant, constitué principalement de fer, dans une solution de sulfate de nickel, la pièce en fer étant placée à la cathode. Pour éviter le dépôt d'hydroxyde de nickel, la solution est acidifiée. L'anode est constituée d'un métal inerte.
On réalise le nickelage d'un aimant de rotor de surface totale S_r sous un courant I pour un potentiel de cathode E_C. L'opération a lieu pendant une durée Δt de façon à ce que le nickel recouvre uniformément l'aimant sur une épaisseur h. Le bain permet de maintenir une concentration en nickel à C_0, à pH fixé.
Données: E_C = − 0, 50 V, S_r = 6, 3dm^2, I = 4, 0 A, h = 50μ m, C_0 = 1 mol ⋅ L^(− 1), pH = 4, 5.
Q 36. Quelle est la durée Δt de cette opération de nickelage ?
En réalité, tout le courant ne sert pas à produire du nickel solide.
La surtension η_(Ni)(enV) au niveau de la cathode est liée à la densité de courant j_(Ni)(enA ⋅ dm^(− 2)) par la relation
η_(Ni) = − 0, 15log(|j_(Ni)|) − 0, 30.
Q 37. Calculer l'épaisseur de nickel réellement déposée à la surface de l'aimant. Quelle autre demi-réaction a pu se produire en parallèle de la réduction de Ni^(2 +) conduisant à la baisse du rendement ?
Q 38. Si la couche de nickel présentait une fissure, tel que le fer se retrouvait en contact avec l'eau, le fer serait-il encore protégé ? À l'aide de courbes i = f(E), comparer avec la protection par une couche de zinc.
Documents utiles
Document 1
Le tableau ci-dessous concerne les voitures particulières en circulation en France métropolitaine pendant l'année 2017.
Essence
Diesel
Nombre
12,7 millions
19,8 millions
Kilométrage annuel moyen
8935 km
15910 km
Consommation moyenne
7, 3 L/100 km
6, 1 L/100 km
Avec 43,8 Mtep consommées en 2016, le secteur des transports représente une part croissante de la consommation d'énergie finale de la France : 31% en 2015 contre 27% en 1990 et 15% en 1970. Le transport routier représente à lui seul plus de 80% des consommations finales en énergie du secteur des transports, largement devant le transport aérien ( 15% ) et ferroviaire ( ∼ 2% ) et la navigation intérieure ( 0, 4% ). Les consommations du secteur routier proviennent principalement des voitures particulières ( 62% ), les véhicules utilitaires légers et les camions ne représentant respectivement que 20% et 14% des consommations finales d'énergie des transports routiers.
ADEME, Climat Air et Énergie - Chiffres clés, édition 2018
Document 2

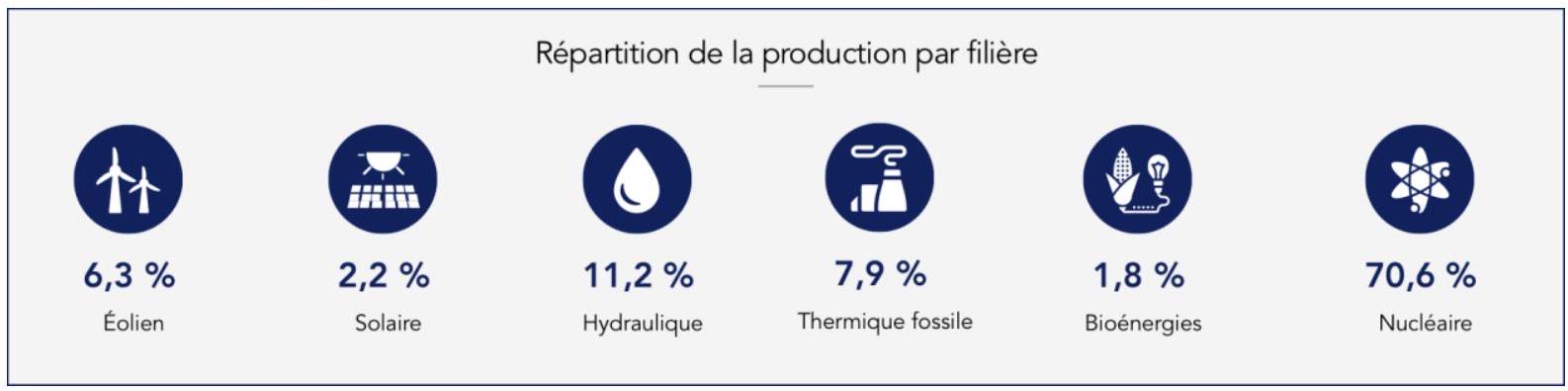

La production totale d'électricité en France s'établit à 537, 7TW ⋅ h sur l'année 2019 , répartie comme indiqué dans le schéma ci-dessous :
Les pertes représentent principalement l'énergie dissipée par effet Joule lors du transport sur le réseau haute et très haute tension. Elles dépendent essentiellement de la consommation, du plan de production et des échanges transfrontaliers. Les taux de pertes sur le réseau de transport sont compris entre 2 et 3, 5% de la consommation, suivant les saisons et les heures de la journée. En moyenne, en 2019 , le taux s'établit à 2, 22%, ce qui représente environ 11TW ⋅ h.
RTE, Bilan électrique 2019
Document 3
RTE a étudié l'impact de différents scénarios de développement de l'électromobilité sur le système électrique français. La figure ci-dessous présente la courbe de charge type pour un jour ouvré moyen pour un million de véhicules électriques dans différents scénarios considérés (dans leurs variantes sans pilotage).
RTE, Enjeux du développement de l'électromobilité pour le système électrique, mai 2019
Hypothèses du scénario Crescendo (hors pilotage) :
Accès médian aux points de charge hors domicile (28 %)
Puissance médiane des bornes de recharge
Habitudes de connexion panachées selon les utilisateurs (65% systématique, 35% occasionnelle)
Hypothèses du scénario Opera (hors pilotage) :
Fort accès aux points de charge hors domicile (45%)
Puissance haute des bornes de recharge
Connexion systématique pour l'essentiel des utilisateurs (85%)
Hypothèses du scénario Forte (hors pilotage) :
Faible accès aux points de charge hors domicile (16 %)
Puissance haute des bornes de recharge
Connexion systématique pour l'essentiel des utilisateurs (85%)
Document 4
Le secteur de l'énergie éolienne en France a pris progressivement de l'importance : en 2019, sa part dans la production nette d'électricité du pays atteint 6, 3% et le taux de couverture moyen de la consommation par la production d'origine éolienne a été de 7, 2% contre 5, 9% en 2018 .
En 2018, avec près de 8000 éoliennes terrestres sur 1380 parcs, la France était au quatrième rang européen pour la production d'électricité éolienne, loin derrière l'Allemagne, le Royaume-Uni et l'Espagne, et au septième rang mondial.
Les éoliennes fonctionnent environ 80% du temps mais avec une puissance très variable, située entre 0 et (théoriquement) 100%; par exemple, en 2019, la puissance éolienne maximale s'est élevée à 13330 MW le 19 décembre, avec un facteur de charge de 83, 8%; mais la puissance moyenne mensuelle observée est restée entre 2207 MW en août et 6288 MW en décembre, alors que la puissance installée atteignait 16494 MW fin 2019 ; le taux d'utilisation (facteur de charge) de cette puissance (puissance moyenne/puissance nominale) a été en moyenne de 24, 7% en 2019, en augmentation ( 22, 8% en 2018) ; sa moyenne a varié de 13, 9% en août à 39, 5% en décembre, et sa valeur maximale de 52, 3% en juillet à 83, 8% en décembre.
Dans la plupart des parcs éoliens à axe horizontal, un espacement d'environ 6 à 10 fois le diamètre du rotor est souvent respecté. Cependant, pour les grands parcs éoliens, des distances d'environ 15 diamètres de rotor devraient être plus économiques, compte tenu des coûts typiques des éoliennes et des terrains.
Wikipedia (Énergie éolienne en France, Wind turbine)
Document 5

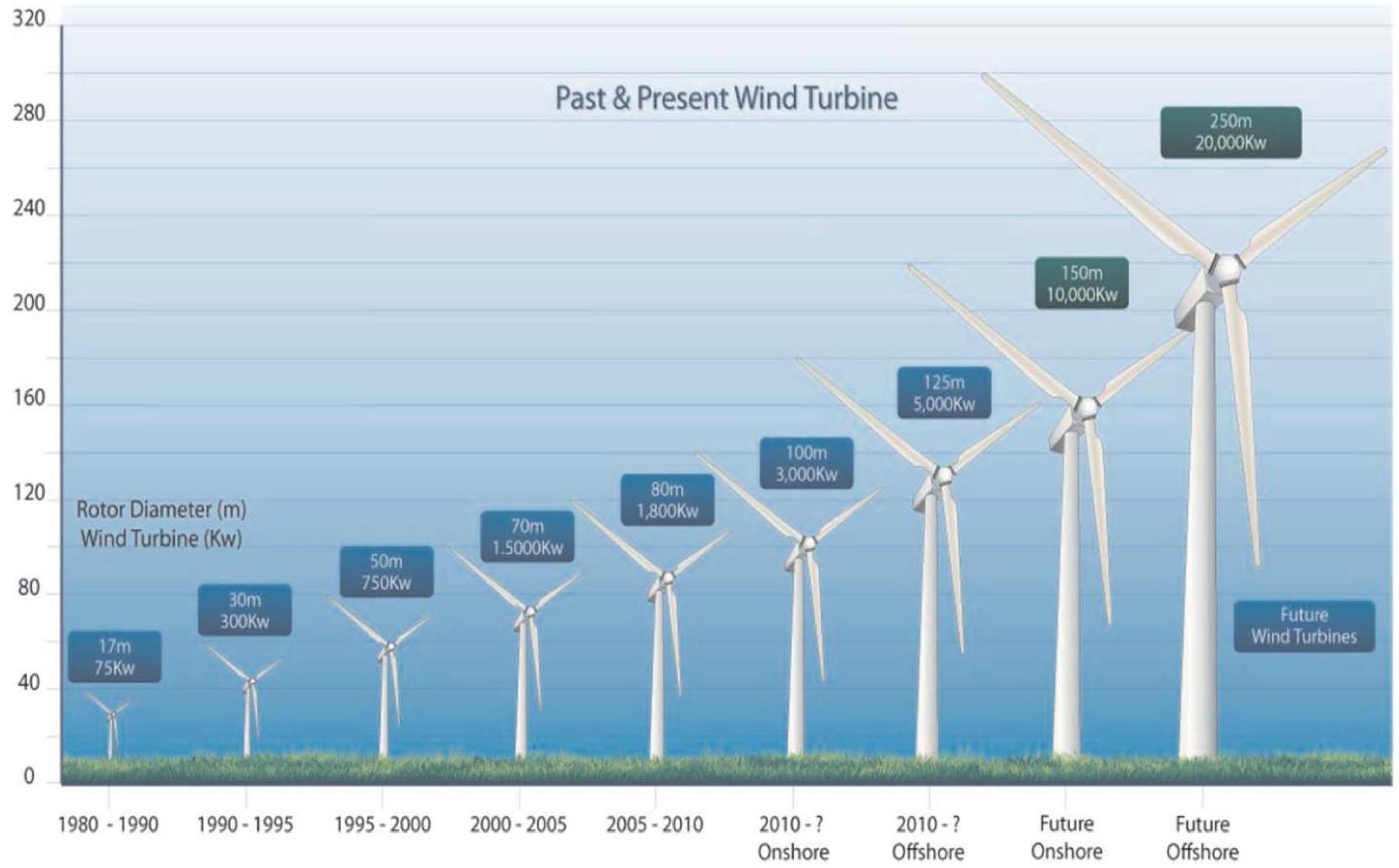

Croissance des éoliennes commerciales. L'ordonnée correspond à la hauteur du mât. L'inscription au dessus de chaque éolienne donne le diamètre du rotor et sa puissance nominale.
Silvio Simani, Overview of Modelling and Advanced Control Strategies for Wind Turbine Systems
Energies, 2015, 8, p. 13396
Épreuve : Phusique-chimie 2 PSI
Ne rien porter sur cette feuille avant d'avoir complètement rempli l'entête
Feuille ◻ / ◻
Question 4
Figure A Figure à compléter avec les vitesses v⃗_0, u⃗ et w⃗
Question 31
Figure B Diagramme E-pH du fer à la concentration C = 1 × 10^(− 6) mol ⋅ l^(− 1)
Question 33
Figure C Corrosion différentielle du fer dans une goutte d'eau.
Données et formulaire
Données numériques
Masse volumique de l'air
Viscosité dynamique de l'air
Masse volumique du nickel
Constante de Faraday
Produit ionique de l'eau à 298 K
Constante de Nernst à 298 K
Tonne équivalent pétrole
Surface de la France métropolitaine
Préfixe du système international d'unité
ρ_(air) = 1, 2 kg ⋅ m^(− 3); η = 1, 8 × 10^(− 5) Pa ⋅ s; ρ_(Ni) = 8, 9 × 10^3 kg ⋅ m^(− 3); F = 9, 65 × 10^4 C ⋅ mol^(− 1); K_e = 10^(− 14); (RT)/Fln(10) = 0, 06 V
1 tep = 42 GJ S_F = 550000 km^2
T (téra) = 10^(12)
cosa + cosb = 2cos((a + b)/2)cos((a − b)/2), cosa − cosb = − 2sin((a + b)/2)sin((a − b)/2); sina + sinb = 2sin((a + b)/2)cos((a − b)/2), sina − sinb = 2cos((a + b)/2)sin((a − b)/2)
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet Centrale Physique-Chimie 2 PSI 2021 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet Centrale Physique-Chimie 2 PSI 2021 ?
+
Sur la conversion électromécanique et la machine synchrone, la magnétostatique, la mécanique d'une éolienne, les diagrammes potentiel-pH et les courbes intensité-potentiel appliqués à la corrosion. Deux questions ouvertes portent sur les enjeux énergétiques.
Quelles erreurs le jury a-t-il le plus relevées en Centrale Physique-Chimie 2 PSI 2021 ?
+
La confusion entre énergie et puissance, des graphes inexploitables, une démonstration du champ dans l'entrefer peu soignée, une erreur sur l'intégrale d'un cosinus carré et des confusions entre oxydation et réduction en corrosion.
Quelle est la part de chimie dans Centrale Physique-Chimie 2 PSI 2021 ?
+
Selon le rapport, la physique représente 75 % du barème et la chimie 25 %. La chimie a été un peu moins réussie, sans doute par manque de temps.
Comment réussir les questions ouvertes de Centrale Physique-Chimie 2 PSI 2021 ?
+
Le jury attend la liste des données avec leurs documents, des expressions littérales, un raisonnement rédigé en phrases, des applications numériques intermédiaires et un commentaire final chiffré.
Pas de description pour le moment
Commentaires• Centrale Physique Chimie 2 PSI 2021
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Conversion de puissance (+2)CCINP Physique Chimie PSI 2025CCINP · 2025Corrigé
Même année, E3AE3A Physique Chimie PSI 2021E3A · 2021Corrigé
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
