N.B. : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
L'épreuve comporte un problème de physique et un problème de chimie. Les candidats traiteront les deux problèmes dans l'ordre de leur choix et les rédigeront de façon séparée. Le sujet comporte 12 pages.
Ce problème comporte quatre parties largement indépendantes. Un formulaire se trouve en fin de problème.
Partie I : Etude expérimentale d'un matériau ferromagnétique
On désire tracer expérimentalement le cycle d'Hystérésis B = f(H) d'un matériau se présentant sous la forme d'un tore sur lequel sont bobinés deux enroulements. On note R son rayon moyen et S sa section.

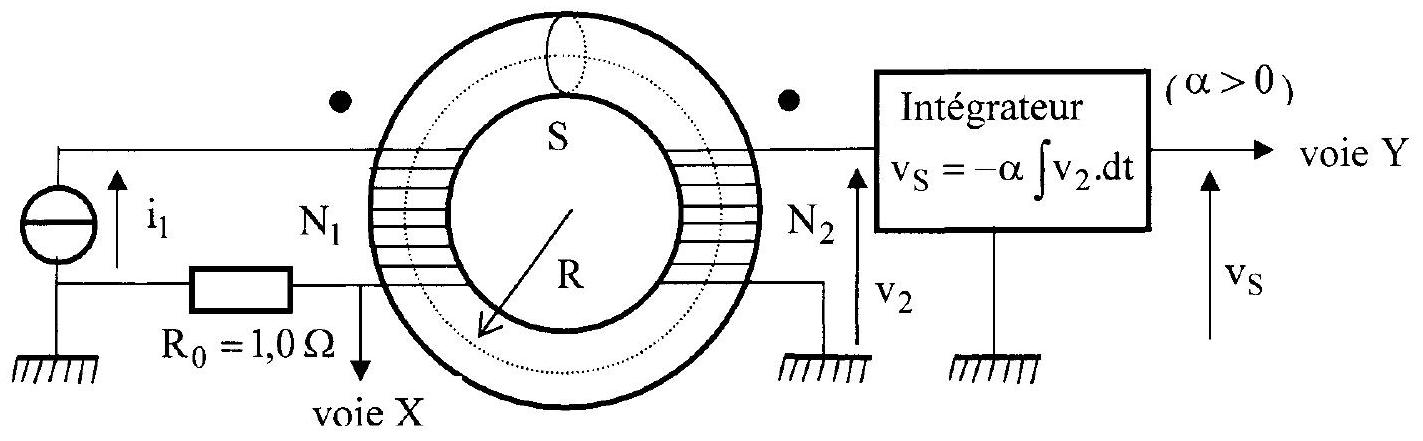

Le schéma de principe du montage expérimental est le suivant :
Dans les conditions expérimentales, N_2 ⋅ i_2≪ N_1 ⋅ i_1. On ne tiendra pas compte de la résistance des enroulements. H et B sont supposés uniformes dans le tore.
Compte tenu qu'on peut inverser (en appuyant sur la touche «invert») une des deux voies de l'oscilloscope, on n'attachera pas trop d'importance aux signes des coefficients de proportionnalité K_1 et K_2 dans les deux questions suivantes.
La relation entre i_1 et H est du type H = K_1 ⋅ i_1. Etablir l'expression de K_1 en fonction de N_1 et R.
a) Rappeler la relation entre le flux φ_(CM) à travers une section droite du circuit magnétique et la tension induite v_2 dans la bobine 2 . La relation entre v_S et B est du type B = K_2 ⋅ v_S. En déduire l'expression de K_2 en fonction de α, N_2 et S . On admettra que v_S = 0, lorsque B = 0.

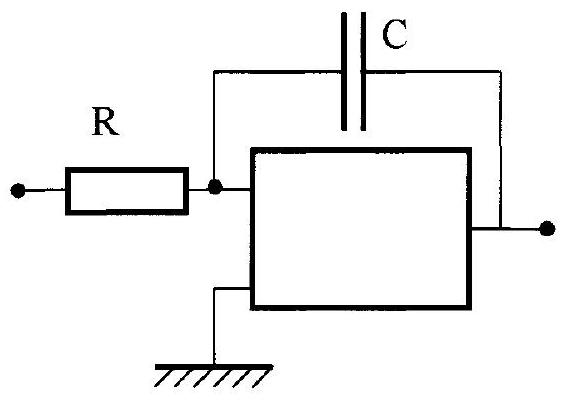

b) On utilise le montage ci-contre pour réaliser l'intégrateur. Quelles doivent être les bornes d'entrée + et - de l'amplificateur opérationnel pour un fonctionnement en mode linéaire ? Etablir alors l'expression de α en fonction de R et de C.
Les composants donnent K_1 = 100 S.I. et K_2 = 0, 20 S.I. .

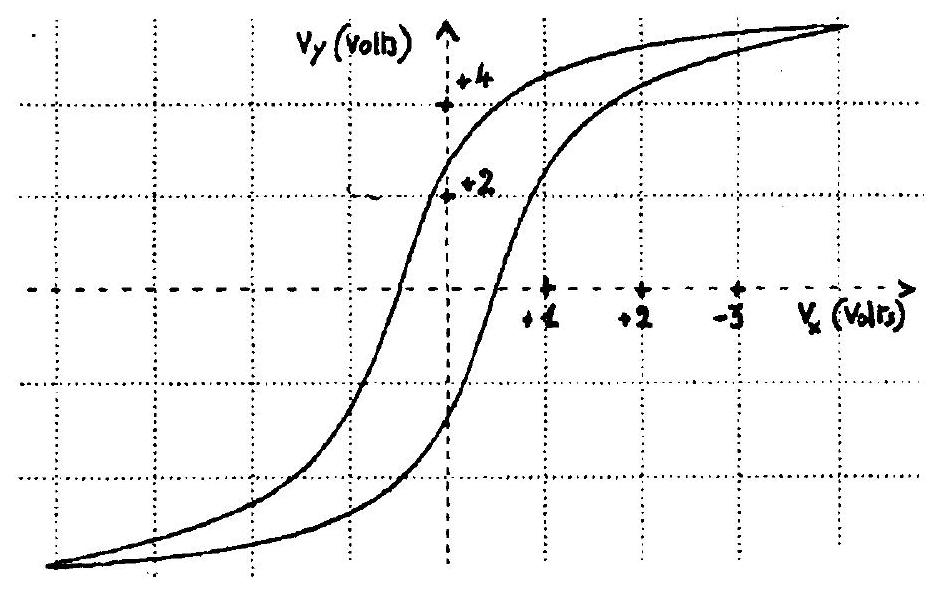

On observe sur l'écran de l'oscilloscope la courbe ci-dessous.
En déduire l'ordre de grandeur du champ magnétique rémanent B_r, de sa valeur à saturation B_(sat) et de l'excitation coercitive H_c dont on précisera les unités !
4) La ferrite présente un cycle de surface inférieure à celle du fer ainsi qu'un champ rémanent plus faible.
Quel est parmi ces deux matériaux celui qui est le mieux adapté à la réalisation :
d'un transformateur?
d'un aimant permanent?
Sur l'oscillogramme, on évalue l'aire A du cycle à 6 carreaux. Rappeler sous forme d'une intégrale, l'expression de la densité volumique d'énergie dissipée dans le matériau au cours d'un cycle. L'évaluer numériquement dans le cas du cycle étudié ci-dessus.
Partie II : influence des courants de Foucault sur un cycle d'hystérésis

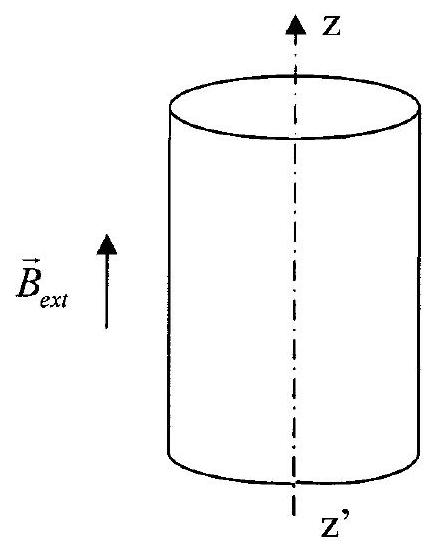

On considère un conducteur ohmique, cylindrique de très grande hauteur h (i.e. supposé infini) suivant l'axe z 'z. Il est amagnétique, c'est-à-dire assimilable d'un point de vue magnétique à du vide de perméabilité μ_0.
Ce conducteur est placé dans une région où règne un champ magnétique extérieur B⃗_(ext) uniforme avec B⃗_(ext) = B_(max)cos(ωt)e⃗_z. Celui-ci provient d'une excitation extérieure H⃗_(ext) = H_(max)cos(ωt)e⃗_z.
On note ρ son rayon et γ sa conductivité électrique.
L'air est assimilé à du vide. Rappeler la relation qui existe entre B⃗_(ext) et H⃗_(ext).
Montrer que A⃗ = (rB_(max)cos(ωt))/2e⃗_θ est un potentiel vecteur dont dérive le champ magnétique B⃗_(ext), où e⃗_θ est le vecteur unitaire ortho-radial des coordonnées cylindriques.
Expliquer pourquoi, il apparaît dans ce conducteur ohmique un champ électrique induit E⃗ ainsi que des courants induits de densité volumique j⃗_v.
Quelle relation existe-t-il entre une densité volumique de courant j⃗_v et son courant I? Quelle est l'unité de j⃗_v ?
En se plaçant dans l'approximation des régimes quasi-stationnaires, déterminer les expressions de E⃗ et j⃗_v en fonction de B_(max), r, γ, ω et t .
Rappeler l'expression de la densité volumique locale des pertes Joule instantanées, puis établir sa valeur locale moyenne sur le temps en fonction de B_(max), r, γ et ω.
A l'aide d'une intégration sur le conducteur de rayon ρ et de hauteur h, donner l'expression de la densité volumique des pertes Joules moyennes sur le temps et sur l'espace.

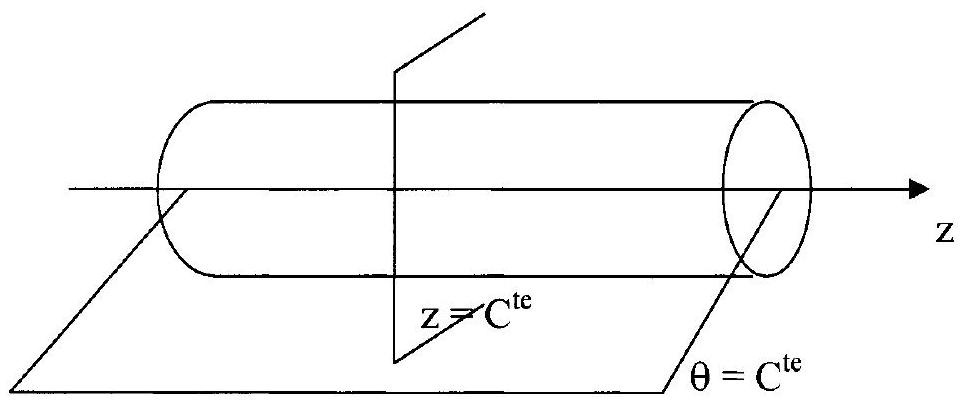

Dessiner l'allure des lignes de courants induits à l'intérieur du conducteur étudié précédemment. Les pertes à l'intérieur de ce conducteur sont elles modifiées:
si on découpe le conducteur suivant un plan d'équation θ = constante ?
si on découpe le conducteur suivant un plan d'équation z = constante ?
Pourquoi feuillette-t-on les circuits magnétiques des transformateurs électriques? Pourquoi ajoute-t-on du silicium (peu conducteur) au fer de ces circuits magnétiques ?
La densité de courant j⃗_v crée à l'intérieur du conducteur un champ magnétique B⃗^′ avec B⃗^′(r) = (μ_0 γB_(max)ω(ρ^2 − r^2))/4sin(ωt)e⃗_z pour tout r < ρ
et B⃗^′(r) = 0→ pour tout r > ρ.
En assimilant l'induction magnétique B⃗ à l'intérieur du conducteur aux deux contributions B⃗_(ext) et B⃗^′ soit B⃗ = B⃗_(ext) + B⃗^′, déterminer en fonction de B_(max), ρ, ω, t et γ, le flux φ(t) de B⃗ à travers un disque de rayon ρ et d'axe z^′ z.
11) On définit le champ magnétique moyen dans le conducteur par ≺B⃗(t)≻=(φ(t))/(πρ^2)e⃗_z. Déterminer ≺B⃗(t)≻ en fonction de B_(max), μ_0, γ, ω, ρ et t .
12) On rappelle qu'à une grandeur sinusoïdale réelle x(t) = X_(max)cos(ωt + φ), on peut lui associer la grandeur complexe x_–(t) = X_–_(max)e^(jωt) où X_–_(max) est le complexe de module X_(max) et d'argument φ.
Montrer qu'on peut définir une perméabilité complexe μ_– telle que ≺B⃗_–(t)≻=μ_–H⃗_–_(ext)(t). On précisera le module et l'argument de μ_– en fonction de μ_0, γ, ω et ρ.
13) Quelle est alors l'allure des cycles d'hystérésis des matériaux ferromagnétiques en haute fréquence, lorsque les courants de Foucault sont importants ?
Partie III : utilisation des matériaux ferromagnétiques
A] Etude d'un circuit magnétique

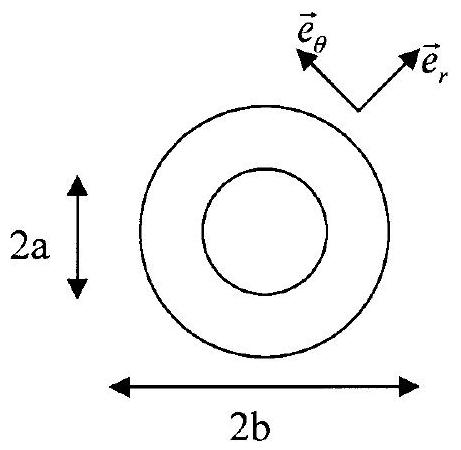

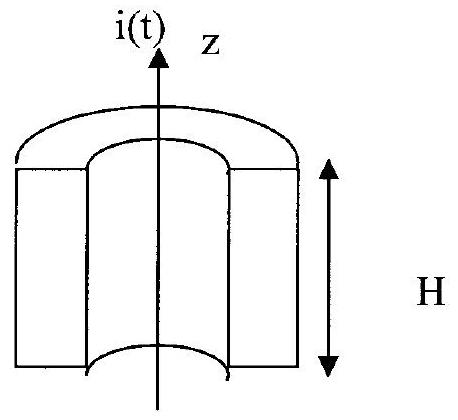

On considère le dispositif suivant qui comporte un circuit magnétique torique et un conducteur rectiligne supposé infini, parcouru par un courant i(t), placé sur l'axe de révolution du tore. Le tore est à section rectangulaire de hauteur H , les côtés sont distants de a et b de l'axe de révolution; a et b sont donc les rayons intérieur et extérieur du tore. On ab = 2a et H = 1 cm. Le matériau magnétique constituant le tore est supposé homogène, linéaire, de perméabilité magnétique relative μ_r = 10^6. On rappelle que μ_0 = 4π ⋅ 10^(− 7)Hm^(− 1).
En justifiant soigneusement votre réponse, montrer qu'à l'intérieur du tore le champ magnétique est de la forme B⃗ = B(r, z)e⃗_θ;
Exprimer ce champ B(r, z);
En déduire l'expression du flux φ à travers une section droite du circuit magnétique.
B] Principe du disjoncteur différentiel

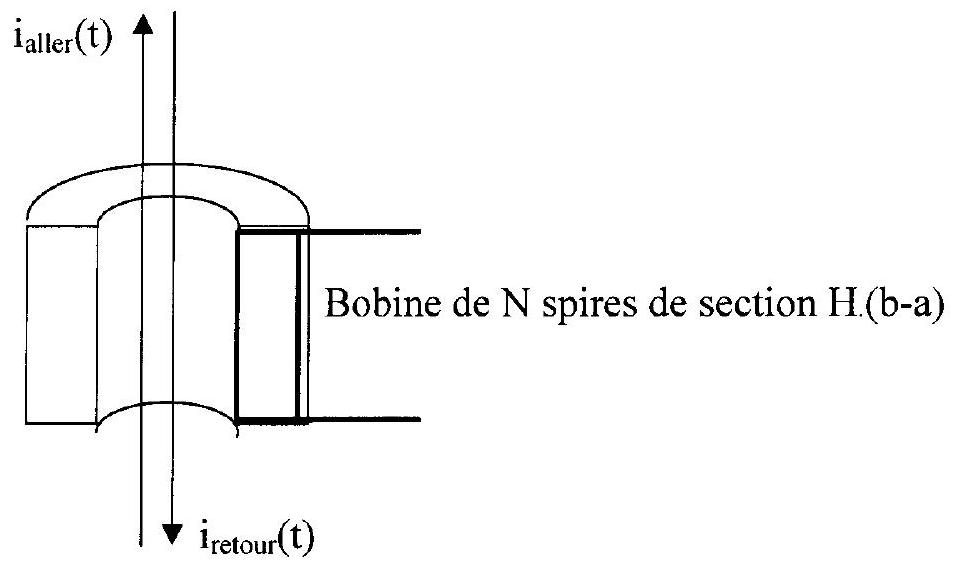

Un disjoncteur différentiel se compose de deux circuits électriques couplés par le circuit magnétique précédent. La ligne électrique bifilaire EDF ( 230 V_(eff,)50 Hz qui assure le transport aller et retour du courant) est placée au centre du circuit magnétique précédent. Une autre bobine, assimilable à un circuit ouvert, comporte N spires enroulées autour du circuit magnétique.
Ligne
bifilaire EDF
Un usager touche accidentellement un seul des deux fils de la ligne centrale bifilaire, par exemple le conducteur aller, en même temps que ses pieds sont reliés à la terre. Il y a alors un courant de fuite : tout le courant véhiculé par le conducteur aller ne repart pas par le conducteur retour. Pour qu'il n'y ait pas d'accident grave, l'intensité efficace du courant qui traverse l'usager doit être inférieure à 30 mA_(eff.) Expliquer en quoi ce dispositif permet-il de détecter une électrocution?
La bobine précédente alimente un électroaimant qui coupe l'alimentation EDF sur seuil de tension : V_(seuil) = 5 V_(eff). Combien doit-elle comporter de spires pour une protection de 30 mA_(eff) (courant maximal admissible dans le corps de l'usager !) ?
En pratique, les matériaux magnétiques ne sont généralement pas linéaires, mais présentent un cycle d'hystérésis B(H). Pourquoi les constructeurs de disjoncteurs différentiels recherchent-ils des matériaux magnétiques doux tel que |(dB)/(dH)| en H = 0, soit maximum ?

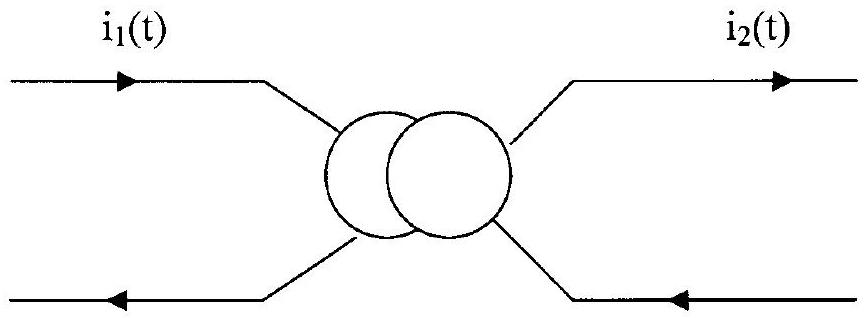

C] Protection des personnes à l'aide d'un transformateur
Dans certains pays, on impose que certaines installations électriques (salles de bains, piscines...) soient alimentées via un transformateur de rapport m = 1.
7) Y a-t-il un risque d'électrocution si on touche accidentellement un seul des deux conducteurs du secondaire du transformateur. En quoi un transformateur constitue-t-il un élément de protection des personnes ? Quelles sont ses limites ?
Partie IV : protection des lignes électriques domestiques
On considère un conducteur métallique de grande longueur L , de section circulaire de rayon R , de masse volumique μ, de capacité calorifique massique c. On notera γ sa conductivité électrique et λ sa conductivité thermique. Toutes ces grandeurs sont uniformes dans le conducteur et considérées indépendantes de la température.
Ce conducteur est parcouru par un courant électrique d'intensité I, dont la densité de courant j⃗_e est supposée uniforme. On se place en régime permanent et on néglige les effets de bords. On admettra qu'entre le fil et l'air ambiant, dont la température vaut T_0, il s'établit des échanges thermiques superficiels définis par la loi de Newton : dφ = h[T(R) − T_0]dS. La puissance thermique récupérée par le milieu extérieur est proportionnelle à la surface du conducteur et à la différence de température entre l'air et la périphérie du conducteur.
Les phénomènes de conduction thermique et électrique sont décrits par deux lois phénoménologiques : lesquelles ? Préciser les unités des grandeurs qui interviennent.
Du fait des symétries, de quelle(s) variable(s) dépend la température et que peut-on dire du vecteur densité de courant thermique j⃗_Q ?
La conduction électrique est responsable d'une dissipation d'énergie par effet Joule dans le conducteur. Rappeler, en faisant intervenir j_e et une caractéristique du milieu, l'expression de la densité volumique de puissance dissipée, notée p_J.

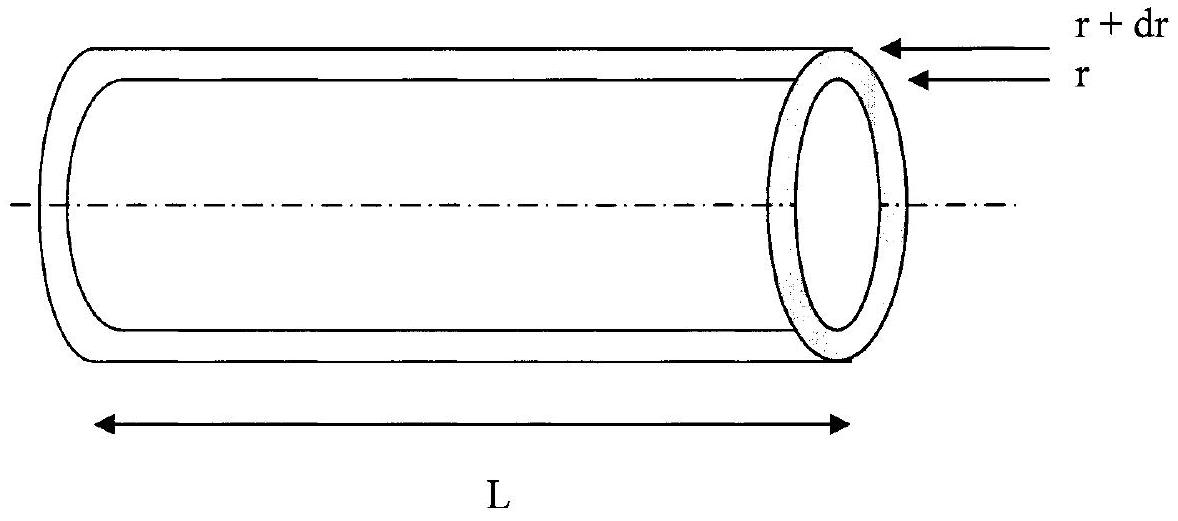

Donner l'expression du flux thermique φ_(th)(r) traversant le cylindre de rayon r < R et de longueur L .
Dans les questions 5 et 6 , on se propose de déterminer l'équation différentielle qui régit la variation radiale de température en régime permanent. On considère comme système la portion de conducteur comprise entre r et r + dr et de longueur L.
5) On note dP_(th) la puissance thermique élémentaire dissipée par effet Joule dans notre système. A l'aide de la question 3, exprimer dP_(th) en fonction de j_e et des caractéristiques géométriques du système.
6) Relier φ_(th)(r), φ_(th)(r + dr) et dP_(th). Puis en déduire l'équation différentielle qui régit la variation de température.
7) Déterminer l'expression de T(r) en fonction de la condition aux limites T(R) encore inconnue. On remarquera que r(dT)/(dr) est nul en r = 0 ou que T(0) reste finie.
8) En écrivant la conservation de la puissance en R, déterminer T(R) en fonction de I, γ, h et des caractéristiques géométriques du conducteur. On rappelle que I = j_e πR^2.
9) On donne les températures de fusion du plomb et du cuivre: T_(fus)(Pb) = 327^∘C et T_(fus)(Cu) = 1085^∘C, ainsi que les conductivités électriques γ(Pb) = 4, 810^6 S.I. et γ(Cu) = 59, 610^6 S.I.. On supposera que T_0 = 300 K (ou 27^∘C ) et h = 1, 3 W ⋅ m^(− 2) ⋅ K^(− 1).
Que pensez-vous d'un conducteur de plomb de rayon R = 0, 25 mm, parcouru par un courant de 1 A ?
Les anciens fusibles étaient des fils de plomb non gainés. Sur quel(s) paramètre(s) jouait-on pour qu'ils servent de limiteur de courant à usage unique ?
Toutes les données nécessaires à la résolution de ce problème sont disponibles en fin d'énoncé.
La préparation industrielle du difluor gazeux F_2(g) s'effectue par électrolyse à 100^∘C d'un bain électrolytique fondu, composé d'un mélange liquide anhydre de fluorure de potassium et de fluorure d'hydrogène, noté KF, 2HF. La notation KF, 2HF indique que ce mélange contient 1 mole de KF pour 2 moles de HF. Après avoir détaillé les différents constituants qui interviennent au cours de cette électrolyse (questions 1 à 5 ), nous aborderons en détail la préparation du difluor gazeux (question 6). Ensuite nous nous intéresserons aux solutions aqueuses de fluorure d'hydrogène (question 7), puis à la formation des complexes fluorés du fer (III) (question 8) et enfin au polymère de tétrafluoroéthylène (question 9).
1. L'élément fluor F.
1.1. Ecrire la structure électronique du fluor à l'état fondamental.
1.2. Combien d'électrons de valence comporte le fluor à l'état fondamental ?
1.3. A quelle famille appartient le fluor?
2. Le difluor F_2.
2.1. Quel est le schéma de Lewis de la molécule F_2 ?
2.2. Quelle est la nature de la liaison chimique entre les deux atomes de fluor dans la molécule F_2.
3. Le fluorure de potassium KF.
3.1. Quel est le schéma de Lewis de la molécule KF ?
3.2. Calculer le moment dipolaire de la molécule KF .
3.3. Calculer le caractère ionique partiel de la molécule KF .
3.4. En déduire la nature de la liaison chimique entre l'atome de potassium et l'atome de fluor dans la molécule KF .
3.5. Le fluorure de potassium solide cristallise dans le même système que le chlorure de sodium.
3.5.1. Faire le schéma de la maille.
3.5 .2 . Sachant que la masse volumique du fluorure de potassium est ρ = 2480 kg.m^(− 3), déterminer le paramètre de maille de KF(s) en pm .
3.5.3. Calculer la compacité de KF(s).
3.6. L'énergie réticulaire d'un cristal est l'énergie standard, à 0 K , de la réaction de dissociation de ce cristal en ses ions constitutifs, à l'état gazeux et sans interaction entre eux.
3.6.1. Ecrire la réaction associée à la définition de l'énergie réticulaire du cristal KF(s).
3.6.2. Calculer l'énergie réticulaire du cristal KF(s) grâce à un cycle enthalpique à l'aide des données précisées en fin d'énoncé.
4. Le fluorure d'hydrogène.
4.1. Quel est le schéma de Lewis de la molécule HF ?
4.2. Calculer le moment dipolaire de la molécule HF .
4.3. Calculer le caractère ionique partiel de la molécule HF.
4.4. En déduire la nature de la liaison chimique entre l'atome d'hydrogène et l'atome de fluor dans la molécule HF.
4.5. Après justification, attribuer les températures de fusion T_1 et T_2 aux cristaux HF(s) et KF(s).T_1 = 859, 9^∘C et T_2 = 20^∘C.
5. L'ion hydrogénodifluorure.
L'ion hydrogénodifluorure HF_2^−joue un rôle important dans les milieux fondus de type KF, 2HF et également dans les solutions aqueuses qui contiennent HF . Il faut noter que la situation de l'atome d'hydrogène dans l'ion hydrogénodifluorure n'est pas permise par les théories élémentaires de la liaison chimique. Seul le calcul de la stabilité de l'édifice HF_2^−par la mécanique quantique permet d'expliquer la position centrale de l'atome d'hydrogène au milieu du segment [FF].
5.1. Ecrire le schéma de Lewis de l'ion HF_2^−.
5.2. En déduire la géométrie de l'ion HF_2^−.
6. Préparation du difluor gazeux par électrolyse.
Au cours de l'électrolyse de KF, 2 HF , si le fluorure d'hydrogène HF est bien réduit, ce sont les ions hydrogénodifluorure HF_2^−qui subissent la réaction d'oxydation.
6.1. Ecrire les réactions électrochimiques à l'anode et à la cathode. Il faut noter que le fluorure de potassium KF n'a pas d'activité électrochimique dans cette électrolyse et que les ions H^+ n'existent pas dans ce type de milieu fondu KF, 2HF.
6.2. Vérifier que le bilan de cette électrolyse est bien la décomposition de HF en H_2 et F_2.
6.3. Donner le schéma complet du dispositif permettant cette électrolyse. Vous indiquerez notamment le sens du courant et le sens de déplacement des électrons, ainsi que le sens de déplacement des ions hydrogénodifluorure dans la cuve d'électrolyse.
6.4. Le rendement de cette électrolyse est de 70%. Calculer le volume (en litre) de difluor gazeux produit à 100^∘C, sous la pression atmosphérique, à partir de 100 kg de mélange KF , 2 HF . On assimilera le difluor à un gaz parfait dans les conditions expérimentales de l'électrolyse.
6.5. Au cours de l'électrolyse de KF, 2 HF il faut appliquer une différence de tension anodecathode comprise entre 8 et 10 V pour que l'électrolyse s'effectue dans de bonnes conditions, alors que la tension thermodynamique de décomposition de HF est de 2, 9 V. Donner une explication.
7. Les solutions aqueuses de fluorure d'hydrogène.
Le fluorure d'hydrogène est une molécule polaire, donc très soluble dans les solvants polaires et dans l'eau en particulier. Les applications du fluorure d'hydrogène sont très nombreuses: précurseur de la synthèse de nombreux composés dans l'industrie pharmaceutique et de la fabrication de divers polymères (PTFE notamment).
7.1. Ecrire l'équilibre acide base selon Brønsted de HF. La constante d'acidité associée à cet équilibre est notée K_1 = 10^(− 3, 18).
7.2. Les solutions aqueuses d'acide fluorhydrique contiennent aussi (comme les milieux fondus de type KF, 2HF ) l'ion hydrogénodifluorure HF_2^−qui résulte de l'équilibre suivant :
F^− + HF = HF_2^− K_2 = 10^(0, 67)
7.2.1. Exprimer la concentration molaire C_F en élément fluor de la solution aqueuse, en fonction des concentrations molaires [ HF ], [F^−]et [ HF_2^−].
7.2.2. Calculer le pH et la valeur de la concentration C_F lorsque 2[ F^−] = [HF_2^−]. On négligera l'autoprotolyse de l'eau et on vérifiera les hypothèses posées.
8. Les complexes FeF_x^(n −).
L'ion fer (III) forme avec l'ion fluorure quatre complexes successifs FeF_x^(n −) tel que x = 1, 2, 3 et 4. Les constantes globales de formation β_x associées aux quatre complexes formés sont définies telles que :
8.1. Calculer les constantes successives de dissociation de ces complexes.
8.2. Tracer le diagramme de prédominance des complexes en fonction de pF = − log[F^−].
8.3. On considère une solution aqueuse constituée de sulfate de fer (III) de fluorure de potassium. Déterminer l'espèce majoritaire dans cette solution pour les conditions expérimentales suivantes :
8.3.1. pF = 5, 3
8.3.2. [F^−] = 9.10^(− 4) mol.L^(− 1).
8.4. On considère une solution aqueuse de sulfate de fer (II) dans laquelle on fait buller du difluor gazeux.
8.4.1. Quelles sont les précautions expérimentales à prendre?
8.4.2. Peut-on envisager la formation d'un complexe de fer (III) de type FeF_x^(n −) ? Expliquer toutes les étapes de votre raisonnement.
9. Le polymère de tétrafluoroéthylène PTFE.
Le PTFE possède des propriétés remarquables notamment sa résistance et son inertie chimique vis-à-vis de la plupart des agents chimiques. L'un des seuls corps à attaquer le PTFE est le difluor du fait de son très grand pouvoir d'oxydation.
9.1. Donner le motif du PTFE.
9.2. Ecrire la formule du monomère.
9.3. Quel est le nom courant du PTFE ?
9.4. Donner des exemples d'utilisation du PTFE.
Enthalpie standard de formation du cristal de fluorure de potassium : Δ_f H^0(KF, s) = − 567 kJ ⋅ mol^(− 1)
Enthalpie standard de sublimation du potassium : Δ_(sub)H^0 = 89 kJ ⋅ mol^(− 1)
Enthalpie standard de première ionisation du potassium : Δ_(ion)H_1^0 = 415 kJ ⋅ mol^(− 1)
Enthalpie standard de dissociation de la liaison dans F_2 : Δ_(dis)H^0 = 159 kJ ⋅ mol^(− 1)
Enthalpie de premier attachement électronique du fluor : Δ_(att)H_1^0 = 328 kJ ⋅ mol^(− 1)
Constante des gaz parfaits R = 8, 314 J ⋅ mol^(− 1) ⋅ K^(− 1)
Pression atmosphérique normale P = 1, 013 ⋅ 10^5 Pa
