À partir d'un liquide d'intérêt biologique, le sang, le problème aborde l'étude du pouvoir tampon (Partie - I), le principe de la mesure d'une teneur en dioxygène et sa consommation animale (Partie - II), l'hydrodynamique d'un fluide visqueux (Partie - III), et enfin propose une modélisation de la propagation d'une onde de pression sanguine (Partie - IV). Ces quatre parties sont indépendantes.

Dans cette partie, tous les calculs seront effectués à 37^∘C, température du corps humain.

L'activité métabolique et l'ingestion d'aliments peuvent introduire des espèces acido-basiques dans le sang. Or, la survie des cellules nécessite que le pH varie très peu autour d'une valeur optimale. Ainsi le sang humain constitue un milieu tamponné : son pH varie très peu par addition d'un acide ou d'une base ou par dilution. Le pH reste compris dans l'intervalle 7, 36 − 7, 44 en temps normal.
I.A - Le sang est en partie tamponné par le couple H_2 CO_3/HCO_3^−de concentration totale 0, 0280 mol ⋅ L^(− 1).
I.A.1) Donner les schémas de Lewis de la molécule H_2 CO_3 et de l'ion HCO_3^−. Préciser leur géométrie d'après le modèle VSEPR.
I.A.2) Sachant que le pH du sang vaut 7,40, calculer les concentrations en H_2 CO_3 et HCO_3^−avec trois chiffres significatifs.
I.B - Lors d'un effort physique important, il se forme de l'acide lactique CH_3 − CHOH − COOH, noté HB , qui est ensuite éliminé dans le sang sous la forme d'ion lactate B^−selon la réaction prépondérante quantitative: HB + HCO_3^− → H_2 CO_3 + B^−.

I.B.1) L'acide lactique produit dans les cellules est de configuration S. Donner sa représentation de Cram.
I.B.2) Pour un apport de 2, 00 ⋅ 10^(− 3) mol ⋅ L^(− 1) d'acide lactique, quelle est la nouvelle valeur du pH du sang? Cette valeur est-elle compatible avec la vie?
I.B.3) En réalité, la respiration permet de maintenir constante la concentration en H_2 CO_3 en éliminant l'excès de H_2 CO_3 par l'expiration de dioxyde de carbone. Dans ces conditions, quelle est la nouvelle valeur du pH après un apport de 2, 00 ⋅ 10^(− 3) mol ⋅ L^(− 1) d'acide lactique?

Dans cette partie, tous les calculs seront effectués à 25^∘C.

La sonde de Clark est très utilisée en biologie afin de mesurer la teneur en dioxygène dans le sang.

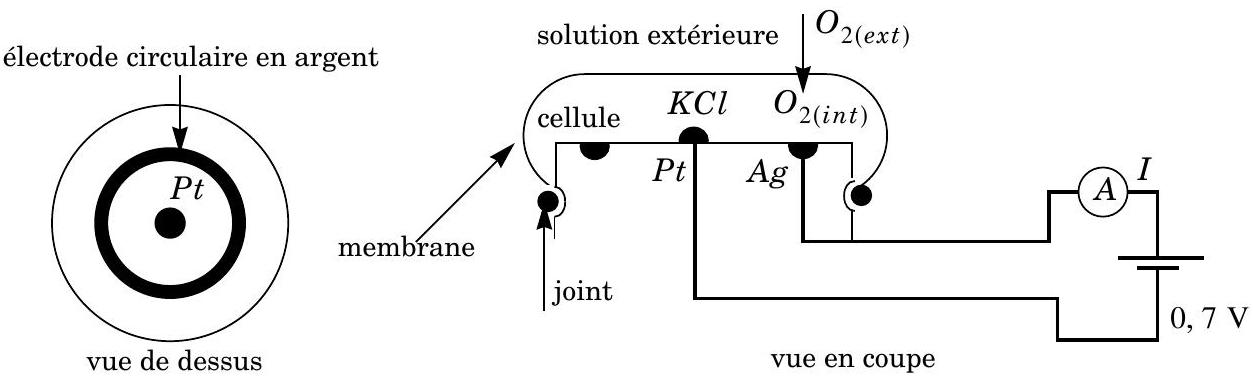

Elle est constituée d'une cellule contenant une solution non saturée de chlorure de potassium KCl à 175 g ⋅ L^(− 1), séparée d'une solution extérieure (qui peut être du sang) par une membrane de polytétrafluoroéthylène ( PTFE ) . Cette membrane est imperméable au solvant et aux ions, mais elle est perméable au dioxygène. La sonde est également constituée d'une électrode d'argent et d'une électrode de platine entre lesquelles on applique une différence de potentiel de 0, 7 V. La mesure de l'intensité I du courant d'électrolyse permet de déterminer la teneur en dioxygène dans la solution extérieure.
II.A.1) Le PTFE est obtenu par polyaddition du tétrafluoroéthylène. Donner la formule chimique du PTFE.
II.A.2) Calculer la concentration en ion chlorure dans la cellule. En déduire la concentration en ion Ag^+permettant d'obtenir le précipité de chlorure d'argent AgCl .
II.A.3) Au niveau de l'électrode d'argent, on assiste à l'oxydation du couple AgCl/Ag.
Au niveau de l'électrode de platine, on assiste à la réduction du couple O_2/H_2 O.
a) Écrire les demi-équations électroniques correspondantes. Préciser l'anode et la cathode.

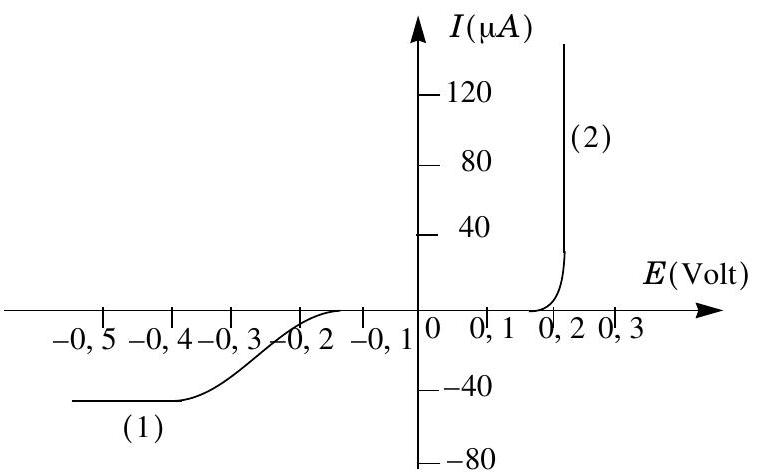

b) Le graphe ci-contre donne les courbes intensité-potentiel des deux électrodes de la sonde de Clark. Identifier les électrodes correspondant aux courbes (1) et (2).
c) Calculer le potentiel standard du couple AgCl/Ag. En déduire le potentiel d'équilibre de l'électrode d'argent. Cette valeur est-elle conforme à la courbe intensité-potentiel ?

d) Pour une différence de potentiel de 0, 7 V, calculer l'intensité I de la sonde.
e) D'après les courbes intensité-potentiel, expliquer pourquoi la diffusion du dioxygène à travers la membrane limite la cinétique de l'électrolyse.
II.A.4) On s'intéresse plus particulièrement à la diffusion du dioxygène à travers la membrane. On note D le coefficient de diffusion moléculaire du dioxygène à travers la membrane, et K la constante de solubilité de O_2 dans la membrane. Au niveau d'une interface membrane/solution, on a ainsi

a) On note δ l'épaisseur de la membrane et S sa surface. Rappeler la loi de Fick dans le cas d'une diffusion unidirectionnelle. En déduire l'expression I_n du courant particulaire dans le membrane.
b) En supposant que la diffusion de O_2 à travers la membrane limite la cinétique de l'électrolyse, exprimer l'intensité électrique d'électrolyse I en fonction notamment des concentrations molaires en O_2 dans la solution extérieure et dans la cellule, notées respectivement [O_2]_(ext) et [O_2]_(int).
c) L'intensité d'électrolyse est maximale pour [O_2]_(int) = 0. En déduire comment la mesure de I_(max) permet de connaître la teneur en O_2 dans la solution extérieure.
II.A.5) On note U la différence de potentiel appliquée aux bornes de la sonde.
a) Tracer l'allure du graphe I(U) pour U compris entre 0 et 0, 7 V.
b) Pourquoi ne faut-il pas appliquer une différence de potentiel trop faible pour pouvoir déterminer la teneur en O_2 ?
c) Pourquoi ne faut-il pas appliquer une différence de potentiel très supérieure à 0, 7 V ?

On dira qu'une fonction y(x) vérifie une loi d'échelle d'exposant α si y est proportionnel à x^α. De nombreux paramètres physiologiques concernant les espèces animales d'un même groupe zoologique obéissent à de telles lois. Ainsi, les mammifères terrestres ayant une température corporelle proche de 37^∘C vérifient assez bien la relation : Q_O = 0, 68M_c^(3/4) où M_c désigne la masse corporelle en kilogramme et Q_(O_2) la consommation en dioxygène
en litre par heure au repos, dans des conditions expérimentales précises que nous ne détaillerons pas. Nous verrons que cette loi, découverte dès 1932 par M. Kleiber, peut être mise en rapport avec la puissance thermique dégagée par le métabolisme de l'animal.
II.B.1) Les morphologies des animaux d'un même groupe étant voisines, le volume de dioxygène transporté par le sang à chaque battement de coeur est à peu près proportionnel à la masse corporelle M_c. Sachant que pour un homme
de 70 kg , la fréquence cardiaque est d'environ 70 battements par minute, déterminer la loi d'échelle exprimant la fréquence cardiaque f_c d'un animal en battements par minute en fonction de sa masse corporelle M_c en kilogramme.

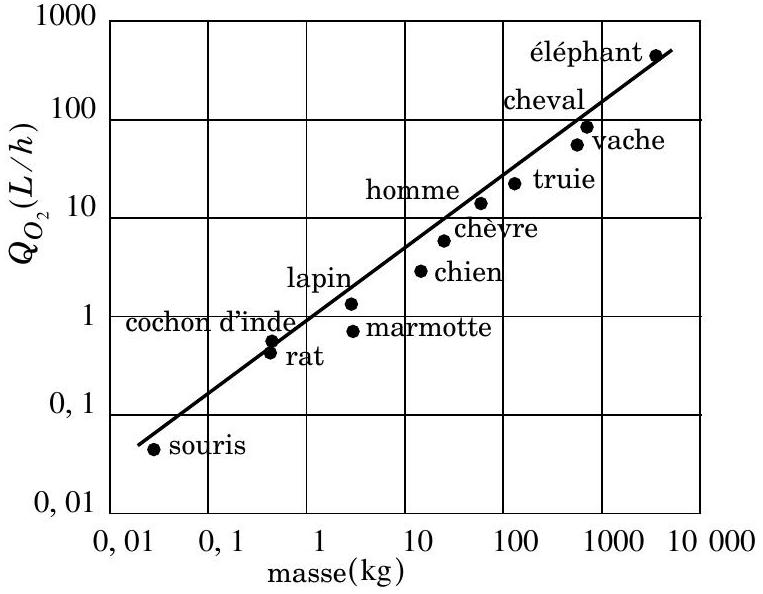

II.B.2) Étudier la validité de la loi précédente pour la souris, le lapin et l'éléphant à l'aide du tableau ci-dessous :

II.B.3) Le tableau précédent donne également la durée de vie moyenne τ_(vie) de quelques mammifères terrestres.
a) À l'aide de ces valeurs numériques, déterminer l'exposant de la loi d'échelle τ_(vie)(M_c).
b) Proposer une interprétation de cette loi.
c) Le cas de l'homme vérifie-t-il cette loi? Commenter.
II.B.4) Sachant qu'en moyenne, on estime qu'un litre de dioxygène consommé par un animal correspond à un dégagement de chaleur d'environ 20 kJ , donner la relation numérique qui exprime la puissance thermique P en watt dégagée par l'animal en fonction de sa masse M_c en kilogramme. Donner la valeur numérique de P pour un homme de 70 kg . Commenter.
II.B.5) Le plus petit mammifère terrestre vivant en milieu tempéré est la musaraigne pachyure étrusque et ne pèse que deux grammes. À l'aide de la loi P(M_c), on se propose de retrouver l'ordre de grandeur de cette masse.

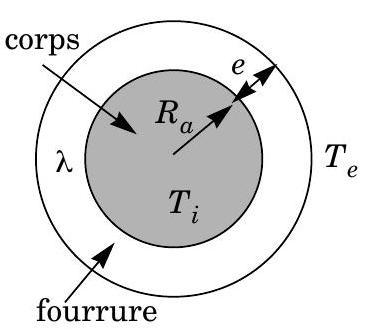

Pour cela, on modélise le corps de l'animal par une sphère homogène de rayon R_a et de masse volumique μ ≈ 1 g ⋅ cm^(− 3), de température T_i = 37^∘C. Autour de cette sphère, on considère que l'animal possède une fourrure d'épaisseur e, de masse négligeable, de conductivité thermique proche de celle de l'air λ ≈ 10^(− 2) W ⋅ K^(− 1) ⋅ m^(− 1). On prendra pour la température extérieure T_e = 20^∘C.

a) En régime stationnaire, exprimer la puissance thermique P dégagée par l'animal en fonction de λ, T_e, T_i, R_a, e (on ne fera pas l'approximation e < R_a ).
b) Montrer que le rapport e/R_a est une fonction décroissante de R_a.
c) Pour des raisons de mobilité, on considère que la plus grande valeur du rapport e/R_a est de l'ordre de 1 . En déduire l'ordre de grandeur de la masse du plus petit animal. Ce résultat est-il convenable ?
II.B.6) On se propose de donner quelques indications sur l'origine physique de la loi d'échelle Q_(O_2)αM_c^(3/4), le symbole α désignant une relation de proportionnalité. De nombreux modèles ont été développés afin d'interpréter cette loi, les plus récents utilisant des géométries fractales. Ici, nous allons plutôt examiner de façon très générale les conséquences des lois physiques de l'écoulement du sang. Nous décrirons le système vasculaire de l'animal par un ensemble de N vaisseaux de rayon R et de longueur L. Nous verrons dans la Partie III que le débit sanguin total Q_s (et par suite la consommation en dioxygène Q_(O_2) et la puissance thermique P ) vérifie la loi d'échelle :

Lorsqu'on passe d'un animal à un autre en multipliant la taille par un coefficient λ, nous supposerons que les paramètres L, R, N sont respectivement multipliés par λ^a, λ^b, λ^n, les exposants a, b, n étant indéterminés à ce stade. Ainsi, Q_s(λ) = Q_s(1)λ^(n + 4b − a) et M_c(λ) = M_c(1)λ^3.
a) Sachant qu'en pratique la vitesse des écoulements sanguins est à peu près indépendante de la taille des animaux, exprimer d'une manière différente comment varie Q_s avec λ lors d'un changement d'échelle. En déduire une relation entre les exposants a et b.
b) En supposant que la masse corporelle est proportionnelle au volume total des vaisseaux sanguins, trouver une relation entre n et a.
c) En déduire en fonction de a l'exposant γ de la loi d'échelle Q_s αM_c^γ.
d) Si on suppose que L est proportionnel à la taille de l'animal, alors a = 1. En déduire la valeur de γ. Montrer que l'on retrouve cette même valeur de γ à l'aide d'un raisonnement complètement différent, en considérant que la puissance thermique P dégagée par l'animal est proportionnelle à la surface de la peau.
e) En réalité, l'interprétation précédente est fausse car le transfert thermique dépend de la manière dont est vascularisée la peau. La valeur observée de γ étant de 3/4, calculer les exposants a, b, n. Commenter.

Dans cette partie on considère un fluide newtonien incompressible de masse volumique μ et de viscosité dynamique η.

L'écoulement stationnaire du fluide se fait dans un tube cylindrique, d'axe x^′ x et de rayon R. Il est induit par un gradient de pression

On utilise la base des coordonnées cylindriques ( e⃗_r, e⃗_θ, e⃗_x ) et on suppose que le champ des vitesses est de la forme v⃗ = v(r, x)e⃗_x.
On donne le formulaire :

III.A.1) Montrer que v ne dépend que de r.
III.A.2) Définir et calculer l'accélération convective.
III.A.3) Donner la signification physique du caractère rotationnel de l'écoulement d'un fluide. L'écoulement étudié est-il rotationnel ?

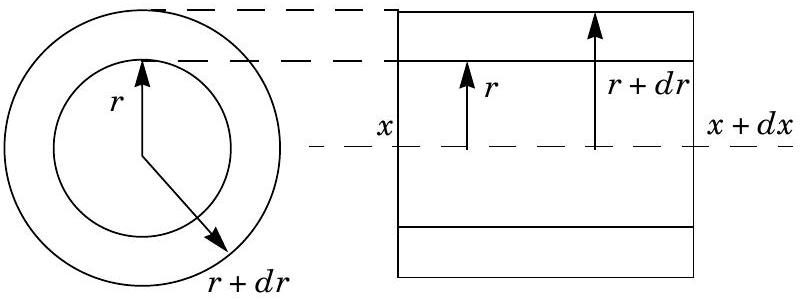

III.A.4) Soit ℰ l'élément de volume de fluide constitué de l'anneau d'axe x^′ x, limité par les cylindres de rayons r et r + dr, et par les plans d'abscisses x et x + dx. On néglige les forces de pesanteur.

a) Déterminer la résultante des forces de pression s'exerçant sur ℰ.
b) Déterminer la résultante des forces de viscosité s'exerçant sur les surfaces latérales de ℰ.
c) En appliquant la relation fondamentale de la dynamique à ℰ, établir l'équation décrivant le mouvement du fluide selon x^′ x et montrer que le gradient de pression est nécessairement uniforme.
III.A.5) En déduire l'expression de la vitesse : v = k/(4η)(R^2 − r^2).

Représenter le profil des vitesses et déterminer la vitesse maximale V_0 de l'écoulement.
III.A.6) Déterminer le débit volumique D_v à travers la section du tube ainsi que la vitesse moyenne V_m de l'écoulement en fonction de k, R et η.
III.A.7) Comparer D_v au débit à travers N tubes de rayons R/√N parcourus par le même fluide dans les mêmes conditions. Conclure par une application pratique.
III.A.8) On revient au cas d'un seul tube de rayon R. En notant ΔP la chute de pression sur une distance L, définir une résistance hydraulique R_(hyd) et l'exprimer en fonction de η, L et R.
III.A.9) On considère un matériau cylindrique de section circulaire de rayon R, de conductivité électrique σ, parcouru par un courant d'intensité I, de densité volumique de courant uniforme j⃗, soumis à une tension U sur une longueur L. Donner les grandeurs hydrauliques analogues respectivement à j⃗, I, U, σ. Définir la résistance électrique R_(el) du tronçon de conducteur de longueur L et expliquer l'origine de la différence avec l'expression de R_(hyd).

On donne les valeurs numériques suivantes relatives au sang :
débit D_v = 5 L/min, viscosité dynamique η = 0, 003 Pa ⋅ s, masse volumique μ = 1, 05 g/cm^3.

III.B.1) Les résultats du III.A peuvent s'appliquer en première approximation à la circulation sanguine. Proposer cependant quelques hypothèses qu'il faudrait modifier pour obtenir un modèle plus réaliste.
III.B.2) Définir le nombre de Reynolds d'un écoulement et le calculer pour chacun des vaisseaux proposés dans le tableau. Comparer à la valeur critique de l'ordre de 1000 et conclure quant au caractère laminaire de l'écoulement et à l'affirmation du III.B.1).
III.B.3) Prendre la tension (artérielle) c'est mesurer les surpressions maximale p_(max) (appelée pression systolique) et minimale p_(min) (appelée pression diastolique) au voisinage du cœur. L'opération consiste à comprimer l'artère brachiale avec un brassard gonflable à la surpression p et à écouter au stéthoscope, au creux du bras, la modification des bruits en provenance de l'artère lorsqu'on dégonfle le brassard de la surpression p_(max) à la surpression p_(min).
a) Quelles sont les raisons qui conduisent à faire la mesure au bras? Pourraiton la faire au mollet?
b) Pourquoi ne détecte-t-on rien pour p > p_(max) ? Quelle est la nature de l'écoulement pour p_(min) < p < p_(max), quel type de bruit détecte-t-on? Comment est modifié ce bruit pour p < p_(min) ?
c) Pour une personne en bonne santé on prend les valeurs suivantes :
p_(max) = 13 cmHg et p_(min) = 8 cmHg.
On rappelle que 76 cm Hg correspond à 10^5 Pa. Déterminer la chute de pression dans une grosse artère et dans une branche artérielle et la comparer à la différence p_(max) − p_(min). Dans quel type de vaisseau la résistance hydraulique est-elle la plus grande?

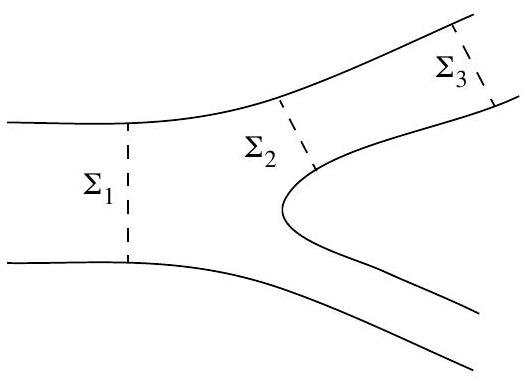

III.B.4) On suppose établi l'écoulement dans un vaisseau et on s'intéresse à une bifurcation. L'allure du profil des vitesses dans les sections Σ_1 (dans le vaisseau) et Σ_3

(en aval de la bifurcation) est supposée donnée par III.A.5. Lorsque l'écoulement bifurque, dans quelles directions et dans quels sens se font la convection et la diffusion de quantité de mouvement au voisinage de Σ_2 ? Tracer l'allure du profil des vitesses dans la section Σ_2 (juste audelà de la bifurcation).

Dans cette partie on introduit le caractère non stationnaire de l'écoulement du sang et on étudie la propagation du pouls. On utilise les mêmes notations qu'à la Partie III. On assimile une artère à un tube cylindrique d'axe x^′ x, de rayon intérieur R(x, t), de rayon extérieur R(x, t) + H, avec H«R, de longueur L, constitué d'un matériau élastique, homogène et isotrope de module d'Young E défini plus bas et de masse volumique ρ_0. Le sang est assimilé à un fluide parfait incompressible de masse volumique μ soumis aux seules forces de pression. La pression à l'intérieur de l'artère vaut P(x, t) et elle vaut P_0 à l'extérieur. On modélise le champ des vitesses du sang par l'expression v⃗ ≈ v(x, t)e⃗_x. On considère la paroi artérielle comme un assemblage d'anneaux indépendants, ce qui
revient à supposer qu'elle ne se déforme que suivant la direction radiale e⃗_r. On note R_0 le rayon de l'artère lorsque la pression sanguine P est égale à P_0.

IV.A.1) Pour une tige cylindrique de section S, de longueur L selon la direction définie par le vecteur unitaire u⃗, sur laquelle s'applique une force T⃗ = Tu⃗ provoquant l'allongement ΔL, le module d'Young E est donné par

Que vaut E pour un solide parfait? Que caractérise ce coefficient?

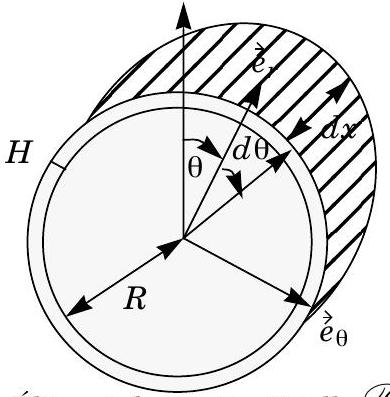

IV.A.2) À l'abscisse x un élément de paroi artérielle 𝒫 d'épaisseur H, de longueur dx, compris entre les angles θ et θ + dθ est soumis aux forces d'élasticité associées au module d'Young dont la somme est notée d^2 F⃗_y et aux forces de pression entre l'intérieur et l'extérieur de l'artère dont la somme est notée d^2 F⃗_p.
a) Exprimer d^2 F⃗_p en fonction de R, P, P_0, dθ, dx et e⃗_r.
b) Déterminer l'allongement relatif de l'élément

de paroi 𝒫 quand son rayon passe de R_0 à R; en déduire l'expression de la somme des forces d'élasticité

IV.A.3)
a) En notant σ = πR^2 − πR_0^2 la variation locale de la section de l'artère montrer que pour de petites déformations on peut écrire : σ = 2πR_0(R − R_0).
b) En appliquant la relation fondamentale de la dynamique à 𝒫 et en notant p = P − P_0 la surpression correspondante, montrer que :

c) En faisant un bilan de masse entre les instants t et t + dt sur la tranche de fluide comprise entre les abscisses x et x + dx montrer que :

d) Appliquer l'équation d'Euler pour obtenir l'équation différentielle (3) liant v et p. On utilisera le formulaire donné en III.A. En évaluant les ordres de grandeur du terme d'accélération convective et du terme de viscosité ηΔv⃗/μ que l'on
a négligé, justifier la modélisation proposée pour la nature de l'écoulement. On fera l'application numérique avec η = 0, 003 Pa ⋅ s, μ = 1, 05 g/cm^3, une vitesse de l'ordre de 1 m ⋅ s^(− 1), une artère de 0, 5 m de longueur et de 5 mm de rayon.

IV.B.1) En ne gardant que les termes d'ordre 1 en σ, v et p, linéariser les trois équations précédentes.
IV.B.2) Comment se transforment les équations (1), (2) et (3) en notation complexe pour des signaux de la forme s_– = s_0 e^(i(ωt − kx)) où ω et k représentent les pulsations respectivement temporelle et spatiale ? On notera σ_–, v_– et p_– les grandeurs complexes associées à σ, v et p.
IV.B.3) Établir la relation de dispersion. Tracer la courbe représentant les variations de ω en fonction de k. Faire apparaître une pulsation spatiale caractéristique k_c pour laquelle ω(k_c) = ω_(max)/√2, et déterminer l'expression littérale de la longueur d'onde λ_c correspondante ainsi que sa valeur numérique. Dans quel domaine de longueur d'onde la propagation est-elle peu dispersive? On prendra: E = 4 ⋅ 10^5 Pa, R_0 = 5 mm, ρ_0 = 1, 06 g/cm^3, μ = 1, 05 g/cm^3, H = 0, 6 mm.
IV.B.4) Déterminer la vitesse de phase des ondes de pression sanguine et montrer que pour les grandes longueurs d'onde elle vaut
