Propriétés électriques, thermiques et chimiques du cuivre
Afficher ou masquer la section
Le problème étudie le cuivre à travers trois parties totalement indépendantes : ses caractéristiques électriques avec la détermination expérimentale de sa résistivité, ses caractéristiques thermiques avec la mesure de sa capacité thermique et de sa conductivité par la méthode flash, puis son oxydation sèche associée à l'étude structurale du métal et de son oxyde.
11ère partie : caractéristiques électriques du cuivreApproches microscopique et macroscopique de la conduction électrique, application au cuivre puis détermination expérimentale de sa résistivité par la méthode de Van der Pauw.
22ème partie : caractéristiques thermiques du cuivreConduction thermique et loi de Fourier, mesure de la capacité thermique du cuivre par calorimétrie (notions de première année selon le rapport), puis détermination expérimentale de sa conductivité thermique par la méthode flash.
33ème partie : phénomènes d'oxydation du cuivreÉtude de l'oxydation sèche du cuivre à l'aide des diagrammes d'Ellingham, de la structure cristallographique du métal et de son oxyde, puis de la croissance de la couche d'oxyde par la loi de Fick.
Difficile. Le rapport indique que les résultats constatés sont loin d'être satisfaisants, avec un niveau général de connaissances jugé insuffisant et une moyenne de 9,21/20.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : rapport du jury. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
6 erreurs relevées
Unités de la loi de Fourier non maîtrisées · Vitesse des électrons dépassant la vitesse de la lumière · Calorimétrie délaissée malgré un programme de première année
Afficher ou masquer la section
Le jury constate que la plupart des questions prises isolément ont été correctement résolues par un certain nombre de candidats, mais que beaucoup ont eu du mal à exploiter l'énoncé et à rédiger des solutions claires. Les analyses de résultats sont presque systématiquement absentes ou fausses, et les ordres de grandeur ainsi que les unités sont trop souvent méconnus. Le niveau général de connaissances a été jugé insuffisant par les correcteurs.
Les erreurs les plus sanctionnées
1
Unités de la loi de Fourier non maîtrisées
Seuls 36% des candidats ayant traité la question demandant d'associer les unités aux grandeurs de la loi de Fourier ont reçu les points correspondants.
« seuls 36% des candidats ayant traité cette question reçurent les points correspondants »
2
Vitesse des électrons dépassant la vitesse de la lumière
La vitesse moyenne des électrons a été trouvée par certains candidats supérieure à la vitesse de la lumière, et des confusions entre semi-conducteurs et supraconducteurs sont apparues.
« la vitesse de la lumière a été souvent largement dépassée »
3
Calorimétrie délaissée malgré un programme de première année
La sous-partie sur la mesure de la capacité thermique par calorimétrie n'a été abordée que par un nombre extrêmement réduit de candidats, alors qu'elle relève de notions de première année.
« comme si la majorité méprisait ces notions de première année, illustrées en travaux pratiques »
4
Variance mal comprise
La quasi-totalité des candidats a répondu à la question sur la variance du système par une formule, sans mobiliser les notions de paramètres intensifs ou indépendants, certains obtenant même des valeurs négatives.
« les candidats dans leur presque totalité répondent à une question de définition par une formule »
5
Diagramme d'Ellingham mal exploité
Les candidats ont eu des difficultés à placer correctement le métal et l'oxyde sur le diagramme d'Ellingham fourni, pourtant considéré comme un incontournable du programme de chimie en PSI.
6
Analyse des courbes expérimentales quasiment absente

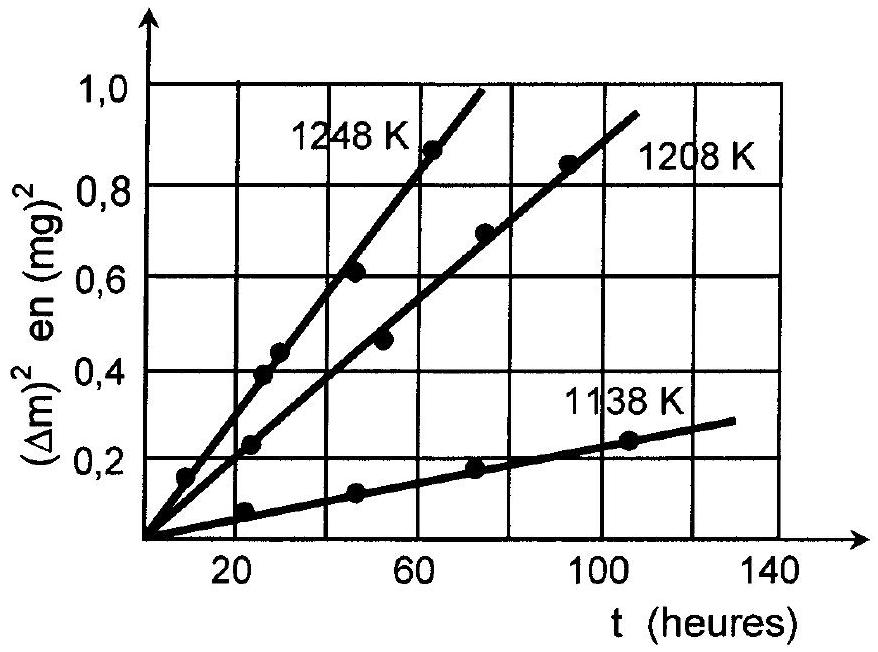

L'analyse des tracés expérimentaux liés à la loi d'Arrhenius n'a pratiquement pas été abordée, la loi étant citée sans commentaire ni exploitation.
Ce qui a été bien réussi
Les expressions de la densité volumique de courant et de la conductivité électrique ont été correctement établies par un bon nombre de candidats.
Le nombre d'électrons libres par unité de volume du conducteur a été correctement obtenu par la plupart des candidats.
La cristallographie a été abordée par pratiquement tous les candidats, avec succès pour les deux premières questions.
La dernière partie sur la loi d'Arrhenius a été parfaitement résolue par certains candidats n'ayant traité que cet aspect de la partie chimie.
Conseils du jury
Lire l'énoncé avec soin avant de rédiger, car de nombreuses réponses sont glissées dans les phrases introductives ou de liaison.
Justifier chaque résultat plutôt que de se contenter d'aligner des formules ou des équations.
Associer systématiquement les grandeurs physiques à leurs unités et vérifier les ordres de grandeur.
Analyser les résultats obtenus, notamment expérimentaux, plutôt que de se limiter à une réponse mathématique.
Évaluer la précision des résultats expérimentaux par un calcul d'erreur lorsque cela est demandé.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
L'usage de calculatrices est autorisé.
A rendre avec la copie 1 document-réponse non-plié
Ce problème illustre les propriétés électriques, thermiques et chimiques du cuivre et comporte trois volets indépendants: la conduction électrique et la détermination de la conductivité (première partie), la conduction thermique et la détermination des grandeurs thermiques caractéristiques (seconde partie) enfin l'oxydation sèche du cuivre (troisième partie).
Remarques préliminaires importantes : il est rappelé aux candidat(e)s que :
les explications des phénomènes étudiés interviennent dans la notation au même titre que les développements analytiques et les applications numériques; les résultats exprimés sans unité ne seront pas comptabilisés ;
tout au long de l'énoncé, les paragraphes en italiques ont pour objet d'aider à la compréhension du problème mais ne donnent pas lieu à des questions;
tout résultat fourni dans l'énoncé peut être admis et utilisé par la suite, même s'il n'a pas été démontré par les candidat(e)s ;
les données numériques de chimie sont regroupées à la fin de la partie chimie ;
un document-réponse (en partie chimie) sera complété puis remis avec la copie.
Historiquement, le cuivre est le premier métal travaillé par l'homme et l'âge du bronze doit son nom à la découverte de cet alliage de cuivre et d'étain. Le cuivre est un métal malléable et ductile, caractérisé par d'excellentes caractéristiques électriques et thermiques.
PREMIERE PARTIE CARACTERISTIQUES ELECTRIQUES DU CUIVRE
Intéressons nous à quelques modèles introduits pour expliquer la conduction électrique dans les métaux.
A / Approches microscopique et macroscopique
Le métal est modélisé par un gaz d'électrons non relativistes, de charge ( - e) et de masse m_e, se déplaçant librement dans un cristal d'ions métalliques positifs supposés fixes dans le référentiel ℜ supposé galiléen. Le modèle microscopique stipule que :
les électrons libres, dits «de conduction» - car responsables de la conduction électrique sont au nombre de N_V par unité de volume et subissent des chocs de manière aléatoire;
juste après un choc, l'électron libre possède une vitesse u⃗_0, d'orientation et de norme aléatoires ;
entre deux collisions, le mouvement de l'électron est supposé rectiligne et la durée moyenne entre deux collisions est notée ⟨t⟩ = τ.
Ces chocs ne sont dus que très rarement aux rencontres avec des électrons ou avec les ions du réseau cristallin mais surtout à la présence d'atomes étrangers ou à des défauts d'empilement géométrique (appelés dislocations).
En l'absence de champ électrique, le mouvement des électrons libres du conducteur est totalement aléatoire dans le référentiel ℜ lié au réseau. Sous l'action d'un champ électrostatique uniforme E⃗_0, il se produit une "dérive" à l'origine du courant électrique.
A1a. Appliquer la relation fondamentale de la dynamique à un électron libre entre deux chocs successifs dans le référentiel galiléen ℛ (l'action de la pesanteur sera négligée).
En déduire l'expression de sa vitesse u→(t).
A1b. Evaluer la valeur moyenne ⟨u⃗_0⟩ juste après un choc. Montrer que la vitesse moyenne ⟨u⃗⟩ = v⃗, à un instant quelconque, peut s'écrire sous la forme v⃗ = μE⃗_0.
Exprimer la mobilité μ en fonction de e, m_e et τ, puis préciser son unité. A1^(∗C). Définir le vecteur densité volumique de courant J⃗ apparaissant en régime stationnaire au sein du conducteur, en fonction de v⃗, N_v et e. Préciser l'orientation de J⃗.
Ecrire la loi d'Ohm locale ; en déduire la conductivité σ du matériau conducteur en fonction de m_e, N_v, e et τ.
Le modèle suivant, connu sous le nom de "modèle de Drude" permet de retrouver la loi d'Ohm et d'en préciser la validité. D'un point de vue macroscopique, nous supposerons que :
l'électron de conduction est animé de la vitesse moyenne v⃗; cette vitesse est aussi la vitesse d'ensemble ou de «dérive» des électrons libres à travers le cristal ;
l'effet des collisions est un frein à l'établissement du mouvement d'ensemble des électrons; il est analogue à celui d'une force de frottement de type visqueux égale à − (m_e)/τv⃗ agissant sur chaque électron libre; τ est une constante homogène à un temps.
A2*a. A l'instant t = 0, le champ électrostatique uniforme E⃗_0 étant appliqué, écrire la relation fondamentale de la dynamique dans le repère galiléen ℛ pour un électron libre de vitesse moyenne v⃗.
A2*b. Résoudre l'équation différentielle vérifiée par v⃗ sachant que la vitesse moyenne est nulle à l'instant t = 0. Montrer qu'une vitesse limite V⃗_(lim) peut être atteinte. Quelle est la constante de temps d'établissement de cette vitesse limite? Illustrer à l'aide d'un graphe.
A2c. Le régime stationnaire étant atteint, retrouver l'expression de la conductivité σ.
A2d. Calculer τ sachant que dans un métal, la conductivité est de l'ordre de 10^7 S.m^(− 1) et que le nombre d'électrons par unité de volume est de l'ordre de 10^(22) cm^(− 3). Commenter.
Données numériques: charge de l'électron : e = 1, 6.10^(− 19)C; masse de l'électron : m_e = 9, 1.10^(− 31) kg
A3. Que vaut, en régime stationnaire, le travail de la force électrostatique ? En déduire l'expression de la puissance dissipée, par unité de volume du conducteur.
Le milieu conducteur est constitué par un fil métallique de forme cylindrique, de section constante s, de longueur ℓ et de conductivité σ. Une différence de potentiel constante V_A − V_B est appliquée entre ses extrémités A et B; le conducteur est parcouru par un courant continu d'intensité I.
A4*a. Montrer que la loi d'Ohm locale conduit à la loi d'Ohm intégrale; en déduire la résistance R de ce fil.
A4*b. Retrouver l'expression de R après avoir exprimé la puissance totale dissipée par effet Joule dans le fil.
A5. Si le conducteur métallique est soumis à un champ électrique alternatif, la loi d'Ohm peut se trouver en défaut; déterminer à partir de quelle fréquence, puis préciser le type de rayonnement auquel cette fréquence correspond.
B / Application au cuivre
B1*a. Le cuivre possédant un électron libre par atome, calculer, à l'aide des données ci-dessous, le nombre N_V d'électrons libres par m^3 de conducteur.
B1*b. Evaluer la norme v de la vitesse moyenne des électrons dans le cas d'un fil de cuivre parcouru par une densité volumique de courant J de l'ordre de 10^3 A.cm^(− 2).
Comparer le résultat obtenu avec la vitesse d'agitation thermique v^∗ des électrons (de l'ordre de 10^6 m.s^(− 1) ). Les électrons de conduction sont-ils relativistes ? B1^∗ c. Des mesures de mobilité permettent de déterminer, pour le cuivre, une valeur de τ de 2, 4.10^(− 14) s; calculer la conductivité σ ainsi que la résistivité ρ = 1/σ. (préciser les unités)
B1*d. Citer des métaux possédant une conductivité électrique du même ordre de grandeur, voire supérieure à celle du cuivre.
Dans quelles conditions certains matériaux sont-ils qualifiés de «supraconducteurs»?
Quelle est leur propriété essentielle?
Au voisinage de la température ambiante, la résistivité du cuivre varie en fonction de la température θ(^∘C) suivant une loi affine: ρ = ρ_0[1 + α(θ − θ_0)], α étant le coefficient de température et ρ_0 la résistivité à θ_0 = 20^∘C.
B2*a. Exprimer la relation entre les résistances R(θ) et R_0(θ_0).
En réalité les dimensions du conducteur (cylindrique ou parallélépipédique à votre choix) varient en fonction de la température par le phénomène de dilatation (coefficient de dilatation linéaire isotrope λ ).
B2*b. Déterminer l'expression plus précise de R(θ) en fonction de R_0(θ_0), α, λ, θ et θ_0.
Analyser les effets de la température sur les variations de R(θ), dans le cas d'une élévation de température de l'ordre de 100 degrés, en tenant compte, puis sans tenir compte du phénomène de dilatation, avec les données numériques suivantes: α(Cu) = 4, 1.10^(− 3) K^(− 1) et λ(Cu) = 1, 7.10^(− 5) K^(− 1).
C / Détermination expérimentale de la résistivité électrique du cuivre
La détermination de la conductivité (ou de la résistivité) est réalisable en mesurant la résistance électrique R d'un échantillon massif de cuivre (lingot obtenu après moulage en fonderie) parcouru par un courant continu (ou alternatif).

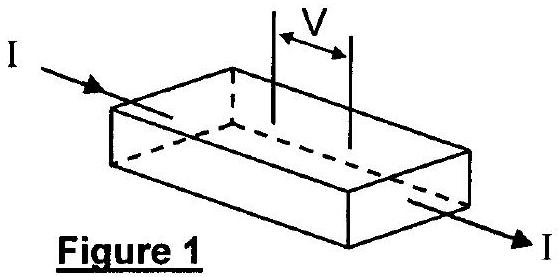

C1. Expliquer pourquoi ce type de mesure, schématisé sur la figure 1 ci-contre, est difficile à réaliser pour des conducteurs de forte section (les arrivées de courant des dispositifs d'électrolyse, par exemple) et pourquoi les mesures sont entachées d'erreurs.

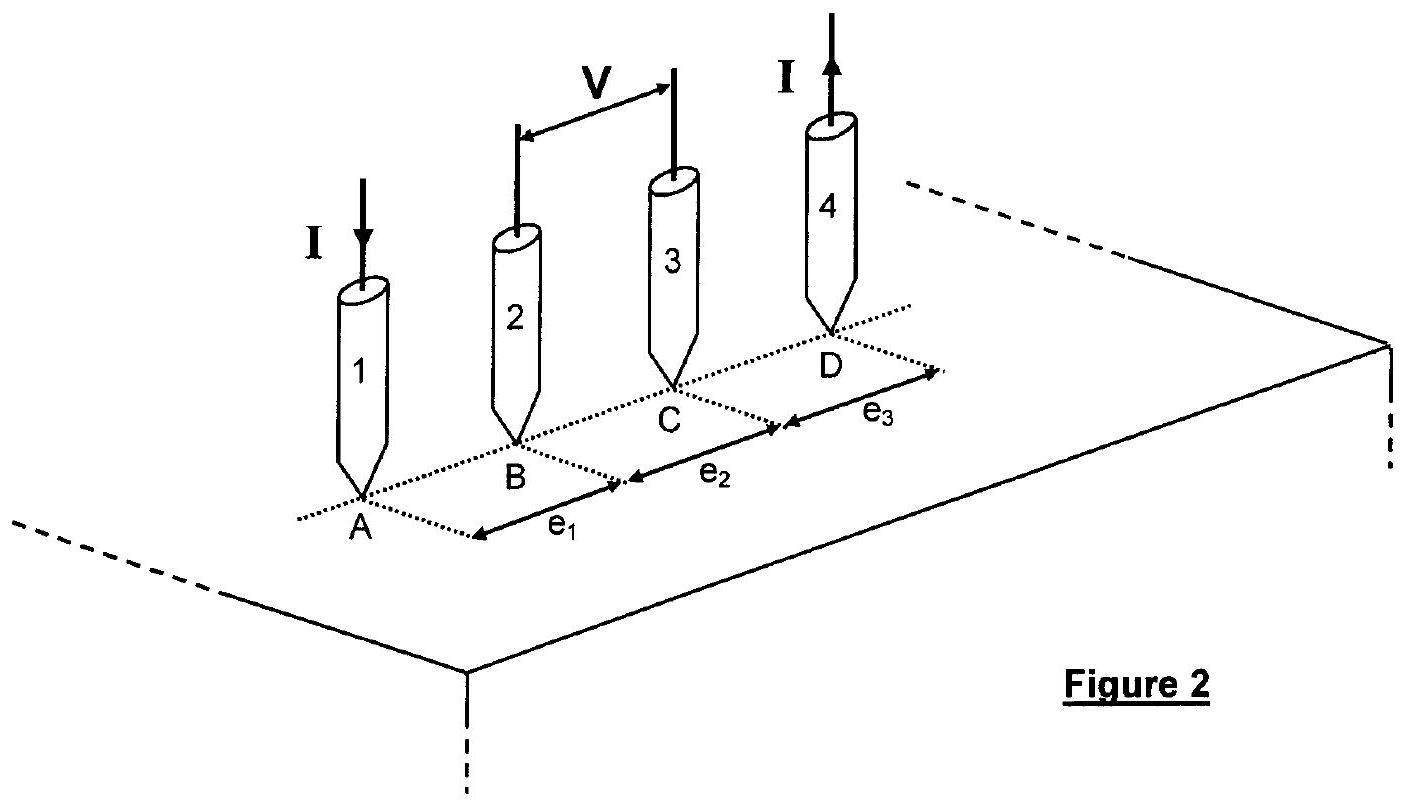

La méthode des pointes permet d'améliorer la qualité de la mesure et surtout de déterminer directement la résistivité ρ sans mesurer la résistance. Elle utilise des contacts ponctuels réalisés par des pointes métalliques en carbure de tungstène alignées (ou disposées en carré) à la surface de l'échantillon, suffisamment loin des arêtes pour éviter les effets de bord.
Deux pointes servent pour l'entrée et la sortie du courant I alors que les deux autres servent de prise de différence de potentiel V (figure 2). Le courant injecté en A diffuse radialement dans le volume de l'éprouvette (demi-espace supposé infini); de même le courant diffuse radialement vers D, considéré comme un puits de courant. Les pointes sont espacées des distances respectives e_1, e_2 et e_3.
C2*a. Définir et représenter schématiquement les lignes de champ et les surfaces équipotentielles autour du point A (ou du point D ), au sein du matériau.
C2*b. Exprimer le module J de la densité volumique de courant en tout point M distant de r du point A, en fonction de I et r. C2∗C. Déterminer la différence de potentiel V_(BC(1)) existant entre les points B et C, liée à l'injection _– du courant I au point A; l'écrire en fonction de ρ, I, e_1 et e_2.
Par un raisonnement similaire, exprimer la différence de potentiel V_(BC(4)) liée à la sortie de courant au point D en fonction de ρ, I, e_2 et e_3.
En déduire, la tension V_(BC) qui existe entre les pointes 2 et 3 , résultant de la superposition des différences de potentiel V_(BC(1)) et V_(BC(4)). C2_–^∗ d. Exprimer la résistivité ρ en fonction de V_(BC), I, e_1, e_2 et e_3.
Sachant que les écartements entre pointes sont par construction sensiblement égaux à e, montrer que la relation précédente peut s'écrire : ρ = β(V_(BC)/I); identifier β.
C3*a. Imaginer et représenter le dispositif électrique de mesure en précisant les divers appareils envisagés (choisis dans le parc d'appareils disponibles en salle de travaux pratiques).
Les valeurs relevées lors des mesures sont rassemblées dans le tableau ci-dessous:
1000 × V_(BC)(enμV)
0,83
1,43
2,59
9,08
15,71
21,52
32,69
I(enmA)
0,48
0,81
1,51
5,20
9,10
12,40
18,90
C3b. Calculer la résistivité ρ du lingot de cuivre, sachant que e = 1, 6 mm.
C3c. En tenant compte des imprécisions de mesure sur l'intensité I ( δI = 10μ A ), sur la tension V ( δ[1000 V_(BC)] = 10nV ) et sur la distance entre pointes ( δe = 10μ m ), évaluer l'erreur réalisée sur la mesure de la résistivité ρ.
DEUXIEME PARTIE CARACTERISTIQUES THERMIQUES DU CUIVRE
Le cuivre est connu pour ses propriétés thermiques intéressantes, comme le prouve son utilisation comme matériau constitutif de plaques chauffantes, d'échangeurs thermiques, ...
A / Conduction thermique
Considérons un milieu métallique continu, conducteur de la chaleur, isotrope et homogène, caractérisé par sa masse volumique ρ_M, sa capacité thermique massique c_M, sa conductivité thermique k et sa diffusivité thermique D_(th); toutes ces grandeurs demeurent uniformes et constantes au cours du temps.
Les échanges thermiques au sein du milieu s'effectuent exclusivement par conduction thermique, tout transfert en surface de type conducto-convectif étant négligé. L'écoulement de la chaleur est unidimensionnel selon la direction x, toute grandeur dans le conducteur ne dépendant spatialement que de l'abscisse x.
A1*a. J⃗_(th) étant le vecteur densité de courant thermique, réaliser un bilan énergétique sur une tranche du milieu de section S et de longueur dx, en l'absence de source locale d'énergie et établir que: − (∂J_(th))/(∂x) = ρ_M c_M(∂T)/(∂t).
A1*b. Rappeler la loi de Fourier, en précisant les unités des différentes grandeurs mises en jeu.
A2*a. Montrer que le profil de température T = T(x, t) dans le milieu considéré est donné par l'équation différentielle: (∂T)/(∂t) = D_(th)(∂^2 T)/(∂x^2), appelée «équation de la chaleur».
A2*b. Déterminer D_(th) en fonction de ρ_M, c_M et k. Préciser l'unité de D_(th) en vous servant exclusivement de celles des grandeurs ρ_M, c_M et k.
A2*c. Déterminer, en le justifiant, l'ordre de grandeur de la durée d'établissement τ_(cd) du régime permanent d'un phénomène diffusif dans un milieu de diffusivité D_(th) et pour une extension spatiale ℓ.
Calculer τ_(cd) dans le cas d'un métal bon conducteur de la chaleur, pour lequel la diffusivité est de l'ordre de 10^(− 4)(SI) pour une distance ℓ de l'ordre du mètre; commenter le résultat obtenu.
B / Mesure de la capacité thermique massique du cuivre
Parmi les diverses méthodes permettant d'accéder à la capacité thermique massique du cuivre, la technique calorimétrique est de loin la plus utilisée. Les échanges de chaleur s'effectuent à l'intérieur d'une enceinte adiabatique constituant le calorimètre sous la pression atmosphérique. Une expérience préliminaire est nécessaire afin de déterminer la valeur en eau du vase calorimétrique et de ses accessoires.
Etalonnage du calorimètre
Une masse m_e d'eau, de capacité thermique massique c_e est introduite dans le vase calorimétrique et une résistance chauffante (de résistance r) y est immergée. Après équilibre, la température de l'ensemble eau-vase est θ_i. La résistance chauffante est maintenant alimentée sous une différence de potentiel V et, au bout d'un temps Δt, la température de l'ensemble atteint la valeur d'équilibre θ_1. Les fuites thermiques sont négligées.
B1. Donner, en le justifiant, la fonction d'état adaptée à cette transformation s'effectuant à la pression atmosphérique?
B2. A l'aide des données numériques fournies ci-dessous, déterminer puis calculer la capacité thermique C_c du calorimètre (incluant vase, agitateur, thermocouple de mesure de température et résistance chauffante).
Détermination de la capacité thermique massique d'un échantillon de cuivre
Un échantillon parallélépipédique de cuivre de masse m_(Cu) (section S, épaisseur L, masse volumique ρ_(Cu)) de capacité thermique massique c_(Cu) est introduit dans un four régulé en température où il atteint, après équilibre, la température θ_2. Cet échantillon est ensuite plongé le plus rapidement possible dans le calorimètre qui renferme toujours la même masse d'eau m_e à la température initiale θ_i; après fermeture, l'ensemble (calorimètre + eau + échantillon) atteint la température d'équilibre θ_f.
B3a. Ecrire l'équation calorimétrique correspondant à cet équilibre.
Déterminer puis calculer la capacité thermique massique du cuivre c_(Cu).
B3b. Les masses d'eau et de l'échantillon de cuivre étant évaluée à 1 g près et les températures à 0,1 degré près, évaluer l'erreur absolue commise sur la détermination de c_(Cu). (les erreurs sur les autres grandeurs seront négligées)
Données numériques:
pour l'eau:
pour le cuivre :
alimentation électrique :
températures mesurées :
C / Détermination expérimentale de la conductivité thermique du cuivre
La détermination expérimentale de l'une des grandeurs k ou D_(th) nécessite d'appliquer des échelons de température ou de flux thermique sur l'une ou les deux faces d'un échantillon massif, qu'il soit de dimension semi-infinie ou finie, et d'étudier l'évolution de la température en régime instationnaire.

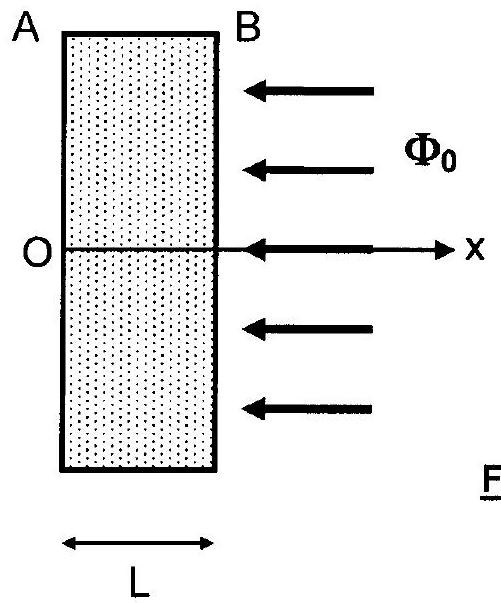

Considérons une lame parallélépipédique de cuivre de section carrée d'aire S et d'épaisseur L, orientée perpendiculairement à la direction Ox, comme le montre la figure 3 et initialement à la température uniforme T_0 = 20, 0^∘C. La face arrière B(x = L) est soumise, à l'instant origine, à un flux de chaleur constant, de densité Φ_0 uniformément répartie, tandis que la face avant A(x = 0) est supposée parfaitement isolée (de même que les faces latérales de la lame). Deux thermocouples enregistrent les variations au cours du temps des températures T_A(0, t) et T_B(L, t) des faces respectives A et B. Le dispositif est placé dans
Figure 3
La répartition de température T(x, t) est une solution de l'équation de la chaleur. Pour une lame de faible épaisseur L et tant que le temps de mesure demeure supérieur à (L^2)/(2D_(th)), cette répartition s'écrit sous la forme d'une série infinie :
où k est la conductivité thermique, ρ_(Cu) la masse volumique, c_(Cu) la capacité thermique massique et D_(th) la diffusivité thermique du cuivre.
Expérimentalement, au bout d'un temps t_1 d'environ 20 s , les accroissements de température T_A(0, t) − T_0 et T_B(L, t) − T_0 enregistrés évoluent linéairement avec le temps, et au bout d'un temps t_2 de 45 s , les relevés de températures fournissent respectivement T_A(0, t_2) = 270, 0^∘C et T_B(L, t_2) = 292, 7^∘C. Au-delà du temps t_3 ≅ 60 s, un obturateur vient occulter le flux thermique sur la face B.
C1*a. Ecrire, dans l'intervalle de temps t_1 < t < t_3, les évolutions T_A(0, t) et T_B(L, t) de la température sur les deux faces de la lame.
C1b. Calculer, pour l'une ou l'autre des évolutions précédentes (en x = 0 ou en x = L ), les deux premiers termes de la série en prenant pour ordre de grandeur D_(th) = 10^(− 4)(SI), L = 3 cm et t > 10 s. En déduire que ces termes sont négligeables. C1^∗ c. Simplifier les expressions des évolutions T_A(0, t) et T_B(L, t), puis écrire les accroissements _–T_A(0, t) − T_0 et T_B(L, t) − T_0 en fonction de Φ_0, L, ρ_(Cu), c_(Cu) et k. C2_– a. Représenter schématiquement les variations T_A(0, t ≥ t_1) − T_0 et T_B(L, t ≥ t_1) − T_0 en fonction du temps ; préciser la particularité des tracés obtenus.
C2b. Exprimer la quantité [T_B(L, t ≥ t_1) − T_0] − [T_A(0, t ≥ t_1) − T_0]; déterminer, par le calcul ou sur le schéma précédent, l'expression de la grandeur k . C2*c. _– Calculer la conductivité k sachant que Φ_0 = 60 W.cm^(− 2) et L = 3 cm.
C3a. Exprimer maintenant la quantité [T_B(L, t ≥ t_1) − T_0] + 2[T_A(0, t ≥ t_1) − T_0]; en déduire l'expression littérale de la capacité thermique massique c_(Cu), puis sa valeur numérique. Le résultat obtenu pour c_(Cu) est-il conforme au résultat obtenu en B3a. ? ( ρ_(Cu) = 8960 kg.m^(− 3) )
C3*b. Calculer la diffusivité thermique D_(th).
Vérifier le bien fondé des approximations réalisées et du déroulement de l'expérience.
La densité de flux thermique est connue à 1% près alors que les températures sont mesurées à 0,1 degré près et l'épaisseur L à 0, 1 mm près.
C4. Déterminer la précision obtenue sur la détermination de k .
TROISIEME PARTIE PHENOMENES D'OXYDATION DU CUIVRE
Le cuivre métallique et les oxydes de cuivre (I) ou (II) sont couramment utilisés en catalyse hétérogène. L'interprétation des propriétés catalytiques implique la connaissance des conditions thermodynamiques d'accès à ces divers degrés d'oxydation du cuivre.
A / Oxydation du cuivre
Considérons l'oxydation d'un métal M en oxyde, suivant la réaction: métal + O_2 = oxyde.
A1. Définir la variance v du système à l'équilibre. La calculer dans le cas où métal et oxyde sont dans des phases solides ou liquides non miscibles. Commenter le résultat obtenu.
Le cuivre métallique solide peut s'oxyder au contact du dioxygène de l'air pour donner deux oxydes Cu_2 O et CuO , suivant les réactions suivantes :
Tous les calculs thermodynamiques seront réalisés pour un coefficient stoechiométrique du dioxygène égal à l'unité et dans le cadre de l'approximation d'Ellingham.
A2. Préciser les degrés d'oxydation du cuivre dans Cu_2 O et CuO .

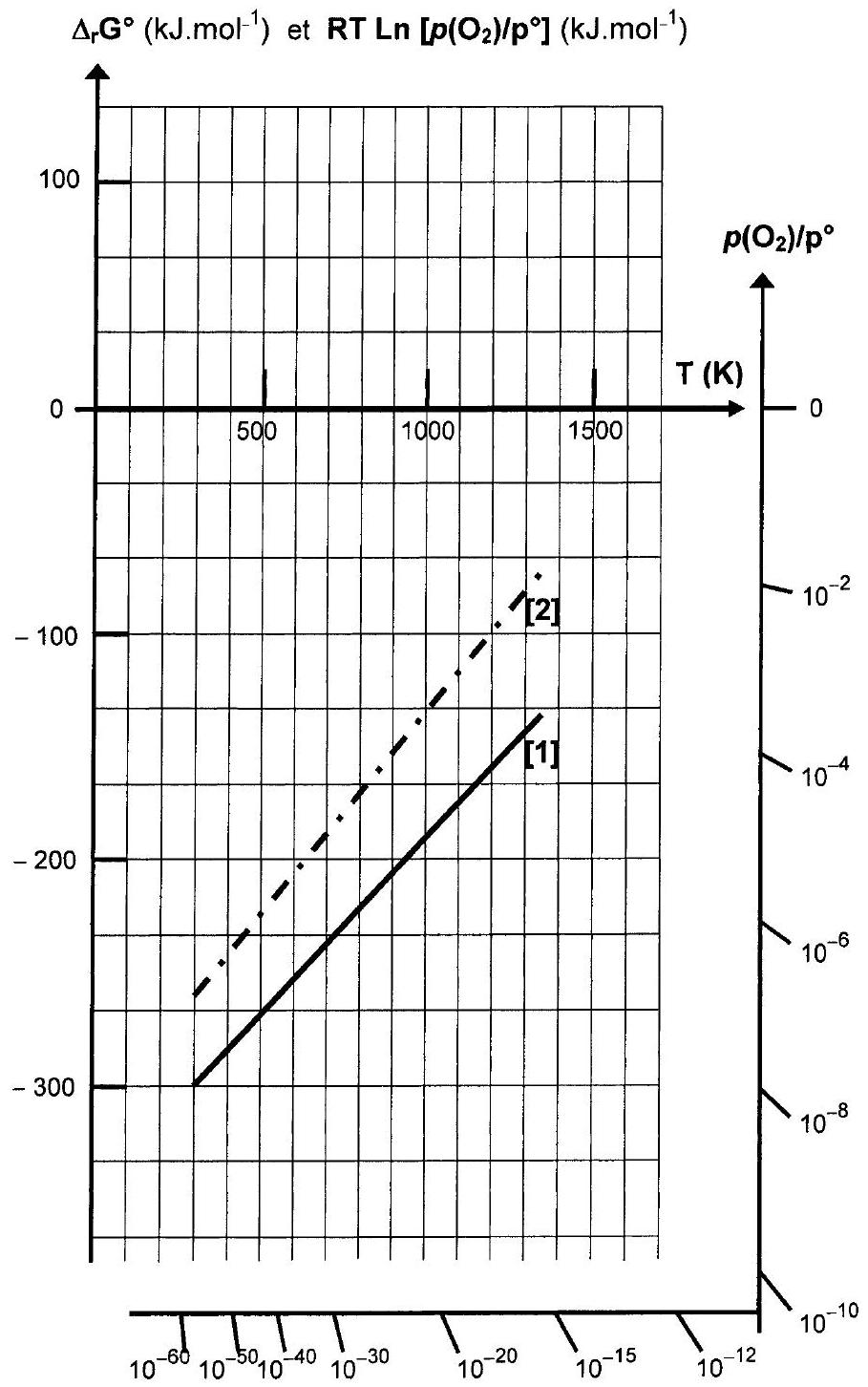

Les variations des enthalpies libres standard de réaction Δ_r G_1^0(T) et Δ_r G_2^0(T) ont été tracées en fonction de la température T sur le document-réponse, qui devra être complété puis rendu avec la copie.
A3. Préciser sur ce document les domaines d'existence respectifs du métal et de son oxyde vis-à-vis des droites référencées [1] et [2]. (se limiter au domaine de température où les composés demeurent solides)
A4. Ecrire l'équilibre d'oxydation de Cu_2 O en CuO qui sera noté [3].
Déterminer l'expression numérique de l'enthalpie libre standard de réaction Δ_r G_3^0(T) en fonction de T; tracer ses variations sur le document-réponse en précisant les domaines d'existence respectifs de chacun des oxydes.
L'équilibre de dismutation de l'oxyde cuivreux en oxyde cuivrique et en cuivre métal s'écrit :
Cu_2 O_((s)) = CuO_((s)) + Cu_((s))
A5*a. Exprimer numériquement la loi de variation de l'enthalpie libre standard de réaction Δ_r G_4^0(T) en fonction de T ; analyser le résultat obtenu.
A5*b. Quelle est l'influence d'une augmentation de pression à température constante, sur l'équilibre [4] ? (justifier qualitativement la réponse)
A5*c. Quelle est la variance de cet équilibre? Montrer que l'existence simultanée des trois solides est impossible. Qu'est-il possible de conclure sur la dismutation de Cu_2 O ?
A5*d. Corriger (si nécessaire) les domaines d'existence des différentes espèces solides sur le document-réponse.
Appliquons ces résultats à l'étude de la corrosion sèche du cuivre.
A6*a. Sur le graphe précédent, représenter les variations de Y = RTln[p(O_2)/p^0] en fonction de la température, pour les deux pressions partielles suivantes: p(O_2) = 0, 2 bar et 10^(− 8) bar, avec p^0 = 1 bar. (l'air contient 20% en moles de dioxygène)
A6*b. En utilisant le document-réponse,
déterminer si l'air sec peut oxyder le cuivre à 298 K , sous un bar ;
estimer la température jusqu'à laquelle le cuivre ne peut s'oxyder sous une pression de 10^(− 8) bar ;
évaluer dans quel domaine de pression de dioxygène il est nécessaire d'opérer pour que le cuivre ne soit pas oxydé à 298 K .
Considérons un réseau de tubulures en cuivre, à l'intérieur d'un échangeur thermique, au contact d'air sec à la température de 900 K , sous la pression atmosphérique.
A7. Décrire l'oxydation (ou non) du cuivre.
B / Etude structurale
Le cuivre cristallise dans le système cubique à faces centrées.
B1a. Représenter la maille élémentaire (vue en perspective cavalière ou en projection) ; préciser le nombre d'atomes par maille.
B1b. A partir de la donnée de la masse volumique ( ρ_(Cu) = 8960 kg.m^(− 3) ), déterminer (en picomètres) la valeur du paramètre de maille a_(cu), puis le rayon métallique du cuivre R_(cu), en adoptant le modèle de sphères dures indéformables.
B1*c. Repérer puis dénombrer les sites octaédriques dans cette structure ; évaluer (en pm) le rayon maximal R_M d'un atome étranger pouvant occuper un tel site.
Le bronze est un alliage dans lequel de l'étain est incorporé au cuivre; parmi les compositions classiques, prenons l'alliage 95% Cu et 5% Sn (pourcentages massiques).
B2. S'agit-il d'un alliage d'insertion ou de substitution? Justifier votre réponse.
Evaluer les pourcentages atomiques en Cu et Sn .
Données pour Sn : masse atomique molaire : 118, 7 g.mol^(− 1); rayon métallique : 151 pm.

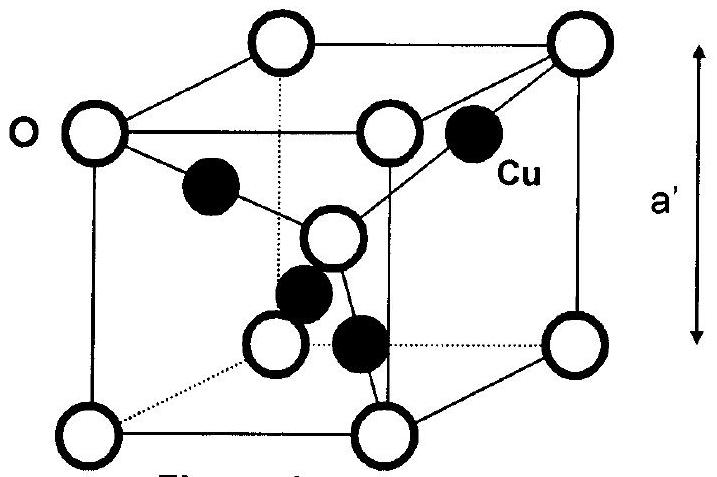

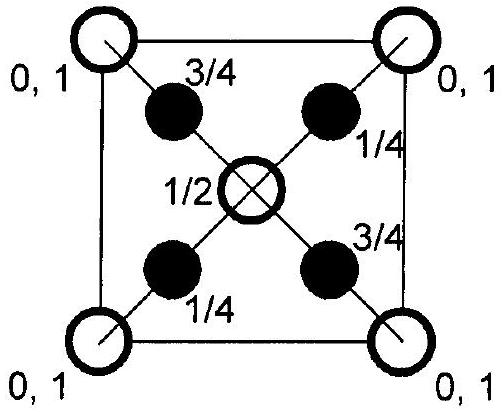

L'oxyde cuivreux Cu_2 O (cuprite) possède une maille cristallographique cubique, d'arête a'; les figures 4a et 4b ci-dessous représentent cette maille en perspective cavalière (a) et en projection orthogonale (b), où figurent les cotes des différents atomes.
Figure 4a
Figure 4b
B3a. Déterminer le nombre d'atomes de cuivre et d'oxygène ainsi que les sous-réseaux formés par chaque espèce.
Quel est le polyèdre formé par les atomes de cuivre ? Est-il régulier ?
B3b. Exprimer puis calculer la masse volumique ρ^′ de cet oxyde, sachant que a^′ = 427pm.
B3*c. Les atomes de cuivre et d'oxygène étant en contact le long des demi-diagonales, calculer le rayon R_(cu)^′ de l'ion cuivre dans cet oxyde sachant que le rayon R_0^′ de l'ion oxygène est évalué à 110 pm .
B3*d. Quelle est la nature des liaisons chimiques assurant la cohésion de la structure cuprite, dès lors que les tables fournissent, pour les rayons des ions cuivre et oxygène, les valeurs respectives: 96 pm et 140 pm .
En réalité la cuprite est un matériau semi-conducteur p lié à la non-stoechiométrie du composé pour lequel la formule Cu_(2 − x)O est proposée.
B4. Déterminer x sachant que la masse volumique associée vaut ρ_x^′ = 5910 kg.m^(− 3); comment cette formule peut-elle être compatible avec la neutralité électrique du composé ?
C / Croissance de la couche d'oxyde Cu_2 O
Après adsorption chimique du dioxygène sur le substrat de cuivre, germination de l'oxyde, puis croissance latérale des germes, la surface du métal se recouvre uniformément d'une couche d'oxyde Cu_2 O, dont l'épaisseur ℰ(t) croît généralement avec le temps, selon une loi parabolique : ℰ^2(t) = αt. La croissance s'explique grâce à un mécanisme en trois étapes :
mise en solution très rapide d'ions Cu^+dans l'oxyde à l'interface Cu/ oxyde,
diffusion lente des ions Cu^+dans l'oxyde,
réaction très rapide à l'interface oxyde /O_2, donnant Cu_2 O.
Les concentrations en Cu^+aux deux interfaces de l'oxyde peuvent être considérées comme constantes au cours du temps. Si C(z) est la concentration en ions Cu ^+à l'abscisse z, D le coefficient de diffusion et jo le flux d'ions Cu^+(par unité de surface) se déplaçant parallèlement à Oz dans l'oxyde, la loi de Fick permet d'écrire : j_D = − D(∂C)/(∂z).
C1a. Que signifie le signe moins ? En quelle unité exprime-t-on le coefficient de diffusion D ?
C1b. En désignant par C_0 et C_8 les concentrations constantes en Cu^+dans l'oxyde respectivement en z = 0 et z = ℰ, exprimer le flux jo en régime permanent.
L'augmentation d ℰ de la couche d'oxyde pendant dt est proportionnelle au flux jo trouvé précédemment : dℰ(t) = γj_0 dt, avec γ positif. C1^∗ c._– En déduire la loi de croissance ℰ(t).
Pour un échantillon de cuivre à 903 K, les expériences ont fourni les résultats suivants :
ℰ(μm)
4,9
9,9
14,8
23
t (heures)
9
36
81
196
C1^∗ d._– Par une construction graphique simple, montrer que la loi précédente est vérifiée.
Si l'épaisseur de la couche d'oxyde évolue suivant une loi parabolique, l'évolution de la variation de masse de l'échantillon Δm peut être contrôlée en fonction du temps, au moyen de thermobalances (balances très précises). La loi s'écrit alors (Δm)^2 = αt.
Influence de la température à pression d'oxygène constante
La cinétique de l'oxydation dépend de la température à laquelle celle-ci se produit.
C2*a. En utilisant la figure 5, évaluer les constantes d'oxydation α (exprimées en (mg)^2.h^(− 1) ) aux températures suivantes : 1138 K et 1248 K .
C2*b. Ecrire la loi de variation de la constante α en fonction de la température, sachant qu'elle obéit à la loi d'Arrhenius. Calculer l'énergie d'activation E_a de cette réaction d'oxydation, entre 1138 K et 1248 K .
Influence de la pression partielle d'oxygène à température constante

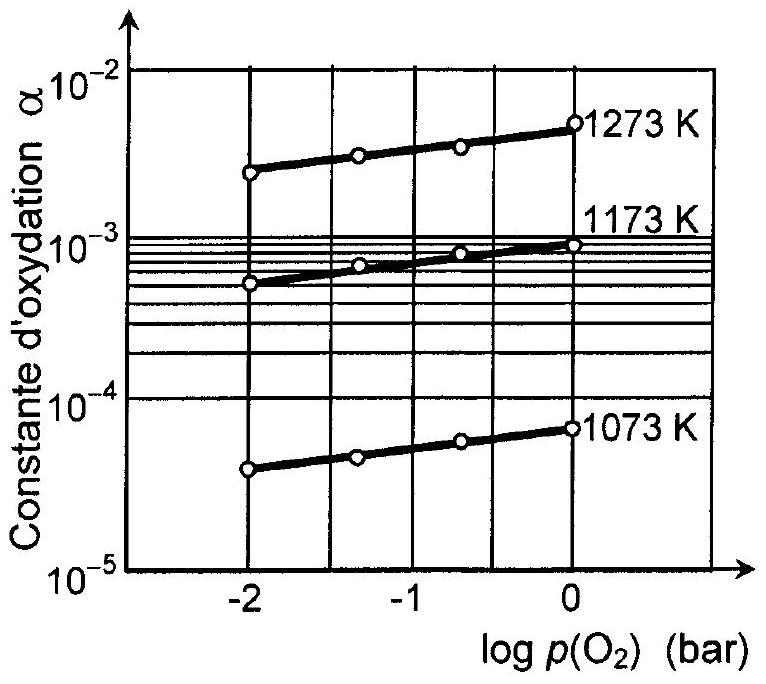

L'étude de la variation de la constante d'oxydation α en fonction de la pression partielle d'oxygène permet d'identifier le mécanisme de transport dominant lors de la croissance de la couche d'oxyde. La figure 6 représente les variations de a en fonction du logarithme de la pression partielle d'oxygène pour différentes températures.
C3. A l'aide de ce tracé, déterminer le coefficient n (entier) tel que α = α_0[p(O_2)]^(1/n) pour une température de 1173 K .
Figure 5
Figure 6
DONNEES NUMERIQUES
ln désigne le logarithme népérien et log le logarithme décimal.
Données numériques générales :
Masses molaires atomiques (en g. mol^(− 1) ) : O : 16, 0; Cu : 63, 5; Sn : 118, 7
Constante de Boltzmann :
k_B = 1, 38 ⋅ 10^(− 23) J ⋅ K^(− 1)
Constante des gaz parfaits :
R = 8, 31 J^J ⋅ K^(− 1) ⋅ mol^(− 1)
Constante d'Avogadro:
𝒩_A = 6, 02 ⋅ 10^(23) mol^(− 1)
Données thermodynamiques:
Elément ou composé
Enthalpie standard de formation à 298 K ( Δ_f H^∘ ) en kJ^(− 1) mol^(− 1)
Entropie molaire standard à 298 K (S^∘) en J.K ^(− 1) ⋅ mol^(− 1)
Température de fusion ( T_f ) en K
Enthalpie molaire de fusion à T_f, sous 1bar (ΔH_(fus)) en kJ.mol^(− 1)
Cu_((s))
0
33,2
1356
13,0
Cu_2 O_((s))
- 168,5
93,1
1508
56,1
CuO_((s))
- 157,0
42,6
1600
O_(2(g))
0
205,2
H_(2(g))
0
130,6
H_2 O_((g))
-241,8
188,7
FIN DE L'EPREUVE
Épreuve/sous-épreuve : ◻
Examen ou concours :
Questions fréquentes
4 questions
Sur quoi porte le sujet de physique-chimie e3a PSI 2009 ?
Afficher ou masquer la section
Sur quoi porte le sujet de physique-chimie e3a PSI 2009 ?
+
Le sujet porte sur les propriétés électriques, thermiques et chimiques du cuivre, en trois parties indépendantes.
Quelles erreurs le jury a-t-il le plus relevées sur ce sujet de physique-chimie e3a PSI 2009 ?
+
Le jury relève des unités non maîtrisées, des ordres de grandeur absurdes, des analyses de résultats absentes et une rédaction trop souvent réduite à des formules sans justification.
Le sujet de physique-chimie e3a PSI 2009 est-il difficile ?
+
Le rapport le juge globalement peu réussi, avec une moyenne de 9,21/20 et un niveau général de connaissances jugé insuffisant par les correcteurs.
Quelle est la moyenne à l'épreuve de physique-chimie e3a PSI 2009 ?
+
La moyenne est de 9,21/20, avec un écart-type de 3,59.
Pas de description pour le moment
Commentaires• E3A Physique Chimie PSI 2009
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Conduction électrique, modèle de…CCINP Physique Chimie PSI 2020CCINP · 2020Corrigé
Même année, CentraleCentrale Physique Chimie PSI 2009Centrale · 2009Corrigé
.jpg)
.jpg)
.jpg)
