Générateur à turbine à gaz : cycles de Carnot et de Brayton, cogénération et combustion du méthane
Afficher ou masquer la section
Le problème étudie le fonctionnement d'un générateur à turbine à gaz en quatre parties indépendantes : le cycle idéal de Carnot, un cycle de Brayton avec régénération, la cogénération d'énergie thermique et mécanique, puis la combustion du gaz naturel analysée par un diagramme d'Ostwald. Il combine thermodynamique des systèmes ouverts, électromagnétisme (alternateur) et thermochimie.
1Première partie : cycle de CarnotÉtude du cycle moteur de Carnot dans les diagrammes de Watt puis entropique.
2Deuxième partie : générateur à turbine à gazPremier principe pour un système ouvert, cycle de Brayton idéal puis réel, et effet d'un régénérateur.
3Troisième partie : cogénération d'énergiesProduction d'énergie électrique par le turbo-alternateur et d'énergie thermique par un échangeur de cogénération.
4Quatrième partie : combustion du méthaneÉtude thermochimique de la combustion du méthane et analyse des fumées par le diagramme d'Ostwald.
Difficulté moyenne. La moyenne s'élève à 9,05 sur 20 et le niveau général a été jugé insuffisant par les correcteurs, mais le jury précise que l'épreuve restait accessible car chaque question, prise séparément, a été correctement résolue par un certain nombre de candidats.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : rapport du jury. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
6 erreurs relevées
Rédaction réduite à une succession d'équations · Anarchie dans les applications numériques · Malhonnêteté intellectuelle pour retrouver un résultat
Afficher ou masquer la section
Le sujet couvrait le programme des deux années, ce qui a déstabilisé certains candidats, et l'épreuve était longue mais sélective. Les résultats constatés sont loin d'être satisfaisants : le jury relève un niveau général de connaissances insuffisant et une absence quasi systématique de rédaction, les réponses se réduisant trop souvent à une succession d'équations sans commentaire.
Les erreurs les plus sanctionnées
1
Rédaction réduite à une succession d'équations
Les réponses qualitatives et les démonstrations sont souvent mal exposées, sans introduction ni analyse des résultats.
« elle se réduit trop souvent à un mot ou à une succession d'équations sans commentaires ni explication »
2
Anarchie dans les applications numériques
Les approximations et le nombre de chiffres significatifs sont souvent abusifs, et des résultats numériques sont donnés sans unité.
« la plus grande anarchie a régné dans l'expression des résultats »
3
Malhonnêteté intellectuelle pour retrouver un résultat
Certains candidats s'approprient un résultat à démontrer ou résolvent le calcul à l'envers plutôt que de le démontrer réellement.
« les candidats font toujours preuve de malhonnêteté intellectuelle en voulant s'approprier des résultats à démontrer »
4
Question de cours sur le diagramme de Watt non justifiéePartie A
Le rapport des pentes de l'adiabatique et de l'isotherme, ainsi que le rendement de Carnot, sont souvent énoncés sans démonstration.
« a été affirmé mais rarement justifié »
5
Confusion entre enthalpie et énergie interne massiquePartie D
Alors que le sujet mettait en avant la variation d'enthalpie massique, de nombreux candidats exploitent à tort la variation d'énergie interne massique.
« de nombreux candidats se sont obstinés à exploiter la variation d'énergie interne massique »
6
Équation du second degré non résoluePartie G
Le calcul de la tension efficace aux bornes de l'installation nécessitait de résoudre une équation du second degré, ce que presque aucun candidat n'a réussi.
« Pratiquement aucun candidat n'a pu l'aboutir »
Ce qui a été bien réussi
La partie sur le premier principe pour un système ouvert a été abordée avec beaucoup de succès, la totalité de ces questions étant parfaitement résolue par bon nombre de candidats.
Les calculs de la partie sur l'échangeur de cogénération ont été menés à bien par beaucoup de candidats.
La partie sur le turbo-alternateur était facile et a souvent été bien abordée.
Conseils du jury
Préparer le concours par un apprentissage régulier et approfondi du cours, articulé avec la démarche expérimentale des travaux pratiques.
Éviter l'apprentissage réducteur d'une collection de formules et privilégier une démarche scientifique rigoureuse.
Justifier systématiquement les résultats : un résultat non justifié ne rapporte pas de points.
Argumenter et rédiger les réponses de façon précise en dégageant le sens physique des résultats, sans se limiter au calcul.
Ne pas négliger les applications numériques, en respectant la précision attendue et en indiquant les unités.
Lire attentivement l'énoncé avant de composer, car il contient souvent les clés du raisonnement.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
CONCOURS ARTS ET MÉTIERS ParisTech - ESTP - ARCHIMEDE
Épreuve de Physique - Chimie PSI
Durée 4 h
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
L'usage de calculatrices est autorisé.
A rendre avec la copie 1 document-réponse non plié
Le problème, consacré au fonctionnement d'un générateur à turbine, se décompose en quatre volets :
la première partie, introductive, est consacrée à l'étude du cycle idéal de Carnot;
la deuxième partie traite d'un générateur à turbine à gaz fonctionnant sur un cycle de Brayton ; l'énergie thermique des gaz sortant de la turbine est réutilisée pour améliorer le rendement de la turbine, c'est la régénération;
les gaz d'échappement sont encore exploités pour une production combinée d'énergie thermique et d'énergie mécanique : c'est la cogénération en troisième partie ;
la quatrième partie concerne, d'un point de vue chimique, la combustion de gaz naturel dans la turbine.
Remarques préliminaires importantes : il est rappelé aux candidat(e)s que :
les explications des phénomènes étudiés interviennent dans la notation au même titre que les développements analytiques et les applications numériques ; les résultats exprimés sans unité ne seront pas comptabilisés ;
tout au long de l'énoncé, les paragraphes en italiques ont pour objet d'aider à la compréhension du problème mais ne donnent pas lieu à des questions ;
tout résultat fourni dans l'énoncé peut être admis et utilisé par la suite, même s'il n'a pas été démontré par le(la) candidat(e) ;
les données numériques de chimie sont regroupées à la fin de la partie chimie ;
un document-réponse (en partie chimie) devra être complété puis remis avec la copie.
Les industries, les hôpitaux et les villes sont des sites qui ont besoin d'un apport d'énergie très important : les consommations d'électricité, de chaleur ou de froid y sont nécessaires conjointement. De petites turbines à gaz intégrées à de grands immeubles, à des quartiers administratifs, à des centres commerciaux ou à des usines assurent la stabilité et le contrôle local de leurs productions. La cogénération a l'avantage d'exploiter la chaleur dégagée par les gaz d'échappement, habituellement dissipée dans l'environnement, pour délivrer de façon combinée de l'énergie thermique et de l'énergie mécanique. L'une peut être utilisée pour le chauffage des immeubles, alors que l'autre produit de l'électricité par couplage avec un alternateur.
PREMIERE PARTIE CYCLE DE CARNOT
A / Diagramme de Watt
Le cycle réversible de Carnot décrit par le fluide est constitué des quatre transformations :
deux isothermes ( 1 → 1^′ ) et ( 2 → 2^′ ) de températures respectives T_1 et T_2(T_2 < T_1) au cours desquelles sont échangés les transferts thermiques respectifs Q_1 et Q_2;
deux adiabatiques ( 1^′ → 2 ) et ( 2^′ → 1 ) joignant les deux isothermes.
Ce cycle moteur est représenté dans le diagramme de Watt (P,V), visualisant la pression P du gaz en fonction du volume V qu'il occupe.
A1. Comparer qualitativement les pentes des tangentes aux courbes représentant une isotherme et une adiabatique réversible en un point commun du diagramme ( P, V ). Cette propriété étant indépendante de la nature du fluide, exprimer, dans le cas du gaz parfait, le rapport de ces deux pentes en fonction du rapport γ de ses capacités thermiques à pression et volume constants.
A2. En déduire la représentation du cycle moteur de Carnot en précisant son orientation, les états 1, 1^′, 2 et 2^′ du fluide, les isothermes T_1 et T_2. Que représente l'aire du cycle?
A3. Définir le rendement η de ce cycle puis l'exprimer en fonction des températures T_1 et T_2. Calculer sa valeur pour T_1 = 1300 K et T_2 = 300 K.
A4. Ce rendement dépend-il de la nature du fluide considéré ? Justifier que la valeur du rendement de Carnot ne peut être dépassée par aucun moteur réel fonctionnant entre les deux mêmes sources de chaleur.
B / Diagramme entropique
Le diagramme entropique ( T, S ) est la représentation de la température T en fonction de l'entropie S du système étudié.
B1. Montrer que, lorsque la transformation subie par le fluide thermique est adiabatique et réversible, son entropie est conservée.
B2. Représenter le cycle de Carnot dans le diagramme ( T, S ) en précisant son orientation, les états 1, 1', 2 et 2' du fluide, les températures T_1 et T_2 ainsi que les entropies maximale et minimale du système, notées respectivement S_(max) et S_(min).
B3. Exprimer ΔS_(1 → 1^′) et ΔS_(2 → 2^′) en fonction de S_(max) et S_(min), puis en fonction de Q_1, Q_2, T_1 et T_2.
B4. Comparer, en le justifiant, l'aire de ce cycle réversible à l'aire du cycle visualisé en diagramme de Watt. Retrouver l'expression du rendement de Carnot par une méthode graphique.
DEUXIEME PARTIE ETUDE D'UN GENERATEUR A TURBINE A GAZ

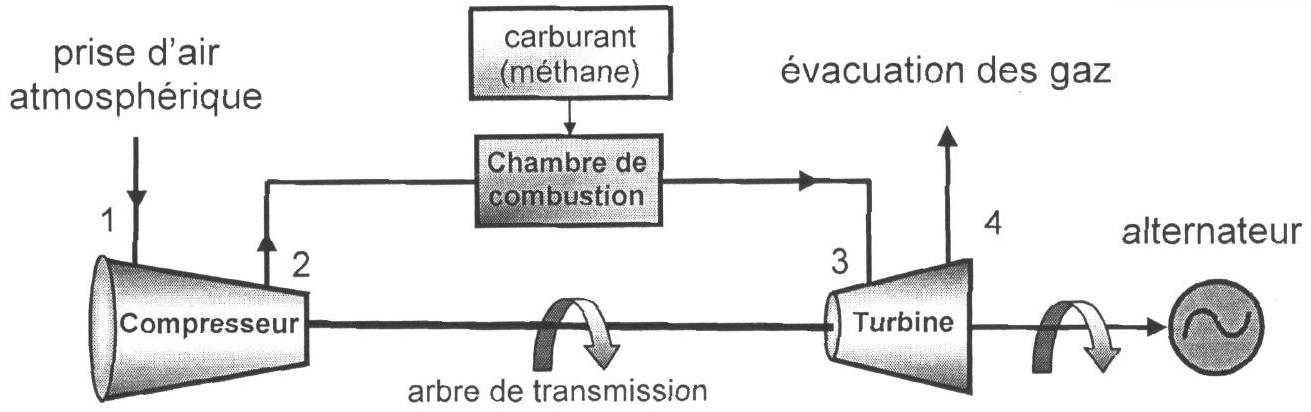

Le schéma simplifié du générateur à turbine (figure 1) est représenté ci-dessous :
Figure 1
L'énergie thermique est fournie dans la chambre de combustion et l'énergie mécanique est récupérée sur l'arbre de transmission de la turbine pour entraîner le compresseur et actionner l'alternateur. Les éléments de la turbine à gaz (compresseur, chambre de combustion, turbine, échangeurs thermiques) traversés par le fluide en écoulement sont des systèmes ouverts.
C / Premier principe pour un système ouvert
Les hypothèses suivantes seront adoptées tout au long du problème :
le régime de fonctionnement de la machine est permanent ;
les variations d'énergie cinétique et d'énergie potentielle de pesanteur du fluide traversant chaque partie du dispositif sont négligeables devant les autres formes d'énergie.

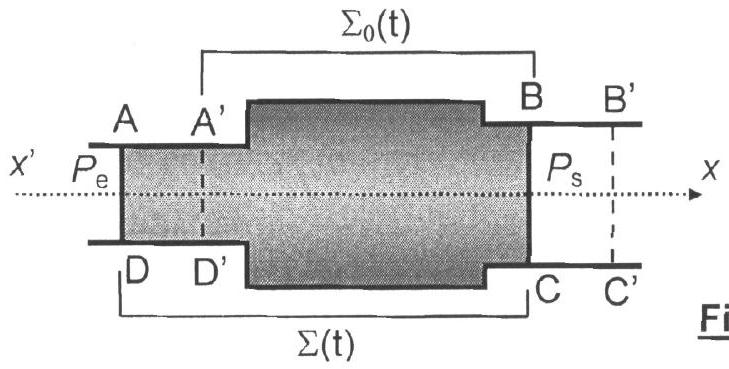

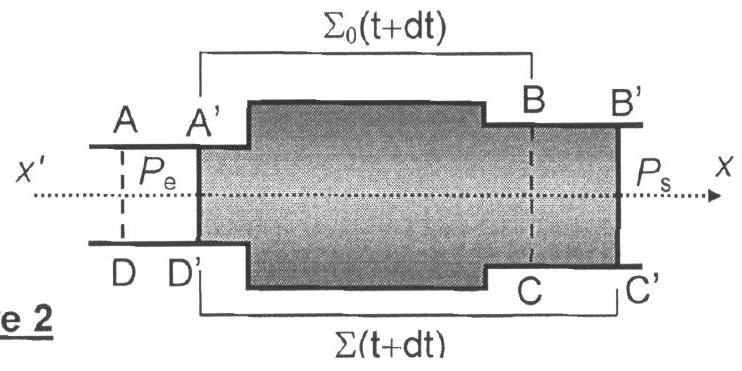

Schéma de principe : (figure 2)
Figure 2
Le volume de contrôle A^′ BCD ' définit le système machine ouvert Σ_0. La masse de fluide gazeux contenue dans ce volume est notée m_0(t) à la date t et m_0(t + dt) à la date t + dt. Le fluide s'écoule du réservoir de pression P_e au résenvoir de pression P_s(P_e > P_s) : pendant la durée dt, une masse δm_e (contenue dans le volume AA^′ D^′ D ) entre par l'ouverture de section S_e et une quantité de matière de masse δm_s (contenue dans le volume BB'CC') sort par l'ouverture de section S_s.
Le système fermé Σ considéré pour cette étude occupe à l'instant t le volume ABCD puis à l'instant t + dt le volume A^′ B^′ C^′ D^′.
Pour les fluides entrant et sortant, u, h et v désignent respectivement l'énergie interne massique, l'enthalpie massique et le volume massique du fluide. L'indice «e» est relatif aux grandeurs d'entrée du secteur AA^′ D 'D et l'indice « S » aux grandeurs de sortie du secteur BB^′ C ' C.
Les grandeurs d'échange massiques entre ce système et le milieu extérieur sont :
le transfert thermique massique q ;
le travail massique d'écoulement ou de transvasement w_p qui est exercé par les forces pressantes à l'entrée et à la sortie de la machine ;
le travail massique utile w_u fourni à l'intérieur de la machine par des pièces mobiles (ailettes ou pistons).
C1. Etablir un bilan de masse pour le système Σ entre les instants t et t + dt. En déduire une relation simple entre δm_s et δm_e.
C2. Déterminer en fonction de P_e, P_s, v_e et v_s le travail massique de transvasement w_p exercé par les forces de pression sur le système Σ entre les instants t et t + dt.
C3. En appliquant le premier principe de la thermodynamique au système Σ entre les instants t et t + dt, montrer que: h_s − h_e = w_u + q.
D / Cycle de Brayton idéal
Le fluide utilisé dans les générateurs à turbine à gaz est l'air atmosphérique.
Les étapes successives du cycle de Brayton réversible décrit par l'air sont les suivantes : 1 → 2 : l'air atmosphérique s'engage en (1) dans le compresseur où il est comprimé de façon isentropique. 2 → 3 : l'air frais est ensuite admis dans la chambre de combustion où le gaz naturel est injecté et s'enflamme. Le fluide est porté à des températures très élevées de façon isobare, sans apport de travail. Sa composition n'est pas modifiée. 3 → 4 : le gaz chaud subit dans la turbine une détente isentropique. Cette détente est utilisée pour produire un travail mécanique dont une partie sert à faire fonctionner le compresseur alors que l'autre actionne l'alternateur. A la sortie (4) de la turbine, les gaz d'échappement sont évacués vers l'atmosphère. 4 → 1 : le gaz chaud qui s'échappe subit un refroidissement sans apport de travail au contact de la source froide (l'air atmosphérique). Le transfert thermique est isobare.
La puissance fournie par la turbine est modulée grâce au débit d'air envoyé dans le compresseur à l'entrée (1) du dispositif et à la quantité de gaz naturel injecté dans la chambre de combustion.
L'air atmosphérique, le mélange initial {air-gaz naturel} et les gaz brûlés d'échappement sont assimilés à un même gaz parfait. Le rapport de ses capacités thermiques à pression et volume constants est supposé constant et égal à : γ = 1, 4. Sa capacité thermique massique à pression constante est : c_p = 1 kJ ⋅ kg^(− 1) ⋅ K^(− 1).

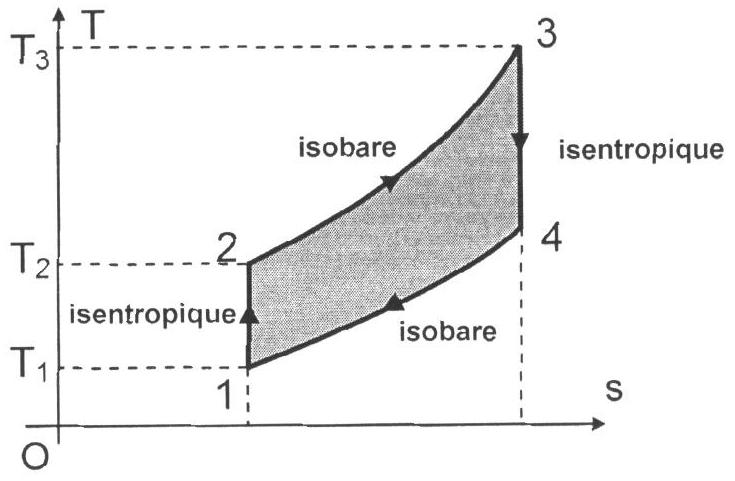

Le cycle de Brayton est représenté (figure 3) dans le diagramme entropique, où T est la température du gaz et s son entropie massique :
Posons pour simplifier : λ = ((P_2)/(P_1))^((γ − 1)/γ) et τ = (T_3)/(T_1).
Figure 3
L'air est aspiré dans le compresseur à la pression P_1 = 1 bar et à la température T_1 = 300 K pour y être comprimé à la pression P_2 = 10bar.
D1. Démontrer la loi de Laplace relative au couple ( P, T ) en précisant ses conditions d'utilisation. En déduire T_2 et T_4 en fonction de λ, τ et T_1. Applications numériques.
D2. Exprimer puis calculer le travail massique de compression w_(12) absorbé par le gaz (fourni au gaz par le compresseur) au cours de la transformation adiabatique 1 → 2, en fonction de c_p, T_1 et λ.
D3. A l'issue de la combustion (étape 2 → 3 ), la chambre fournit au gaz une énergie thermique massique de combustion q_(23) qui amène la température de celui-ci à la valeur T_3 = 1300 K. Exprimer q_(23) en fonction de c_p, T_1, λ et τ. Réaliser l'application numérique.
D4. Exprimer puis calculer le travail massique w_T récupéré par la turbine (fourni à la turbine par le gaz) au cours de la transformation 3 → 4, en fonction de c_p, λ, T_1 et τ.
Le travail w_c fourni au compresseur par la turbine est intégralement transféré au gaz par le compresseur au cours de la transformation 1 → 2 : w_c = w_(12).
D5. Ecrire le travail utile w_a fourni par la turbine pour actionner l'alternateur, puis l'exprimer en fonction de c_p, λ, T_1 et τ; effectuer l'application numérique.
Pour quelle valeur λ_(max) de λ (fonction de τ ) ce travail w_a est-il maximal ? Comparer λ_(max) à la valeur numérique de λ adoptée pour la turbine.
D6. Calculer le rapport R = (w_c)/(w_a) qui évalue la répartition entre le travail w_c que fournit la turbine au compresseur et le travail utile w_a qu'elle fournit à l'alternateur. Commenter.
D7. Définir le rendement thermique η du générateur à turbine et l'exprimer en fonction du paramètre λ. Calculer η pour le travail w_a fourni par la turbine à l'alternateur et le comparer à celui d'un cycle de Carnot fonctionnant entre les mêmes températures extrêmes.
D8. Exprimer puis calculer le transfert thermique massique q_(41) reçu par le gaz au cours de la phase d'échappement 4 → 1, en fonction de c_p, λ, T_1 et τ.
Cette énergie thermique est-elle une énergie récupérable ? Commenter.
E / Cycle de Brayton réel

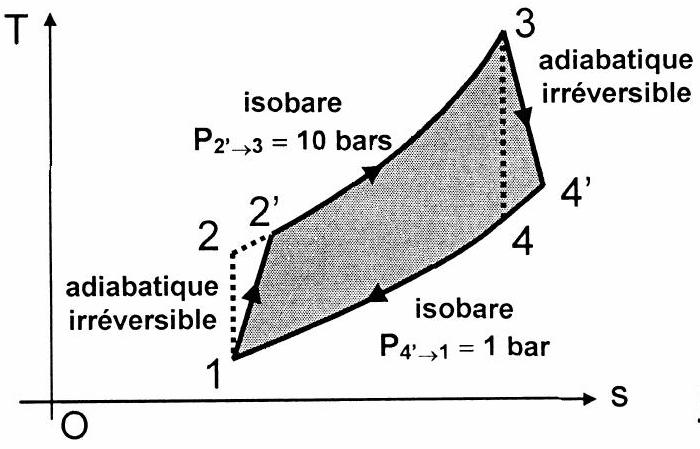

En réalité, des phénomènes irréversibles tant au niveau du compresseur qu'au niveau de la turbine se produisent et des chutes de pression apparaissent dans les conduits et dans la chambre de combustion. Le cycle réel décrit par la turbine diffère alors du cycle idéal décrit précédemment. II est représenté (figure 4) dans le diagramme entropique par le cycle 1 → 2^′ → 3 → 4^′ → 1 comme schématisé ci-dessous :
Les irréversibilités dans le compresseur et dans la turbine sont prises en compte grâce aux rendements isentropiques :
E1. Déterminer la température réelle de sortie du compresseur T_2^′, puis la température réelle à la sortie de la turbine T_4^′, en fonction de λ, T_1, τ, η_C et η_T. Applications numériques.
E2. Exprimer puis calculer le travail massique de compression w_(12^′) absorbé par le gaz en fonction de c_p, T_1, λ et η_c.
E3. Déterminer l'énergie thermique massique de la combustion réelle q_(2^′ 3), puis le travail réel w_T ' récupéré par la turbine au cours de la transformation 3 → 4 ', en fonction de c_p, λ, T_1, τ, η_C et η_T. Applications numériques.
E4. Le travail w_c^′ fourni au compresseur par la turbine est intégralement transféré au gaz par le compresseur au cours de la transformation 1 → 2^′. Déterminer, en fonction de c_p, λ, T_1, τ, η_C et η_T, le travail utile w_a ' fourni par la turbine pour actionner l'alternateur. Application numérique. Pour quelle valeur λ_(max)^′ de λ (fonction de τ, η_C et η_T ), ce travail w_a^′ est-il maximal ? Comparer cette valeur numérique λ_(max)^′ à la valeur λ adoptée pour la turbine.
E5. Calculer le rapport R^′ = (w_c^′)/(w_a^′) qui évalue la répartition entre le travail w_c^′ = w_(12), que fournit la turbine pour actionner le compresseur et le travail w_a ' qu'elle destine à la rotation de l'alternateur. Calculer le rendement thermique η^′ du générateur à turbine pour le cycle réel. Comparer R^′ au rapport idéal R et η^′ au rendement η du cycle théorique. Commenter.
F/Régénérateur
La température des gaz d'échappement à la sortie de la turbine est considérablement plus élevée que la température de l'air comprimé admis dans la chambre de combustion. Une partie de la chaleur des gaz d'échappement peut ainsi être avantageusement récupérée pour le préchauffage de l'air de combustion. Le rendement du générateur à turbine, de faible valeur dans le cas du cycle de Brayton réel, en est ainsi amélioré.

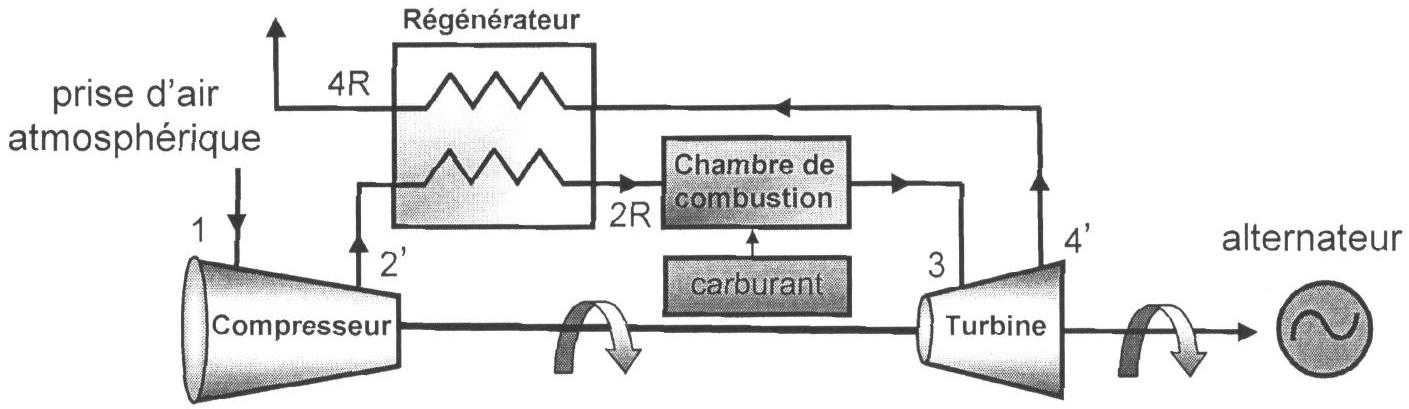

Le «régénérateur» est un échangeur de chaleur intercalé entre le compresseur et la chambre de combustion. En traversant le régénérateur, les gaz d'échappement échauffent l'air comprimé en écoulement vers la chambre de combustion, moins de chaleur issue de la combustion du carburant est donc requise et moins de combustible se révèle nécessaire.
Figure 5
Les travaux et la chaleur q_(2^′ 3) échangés restent les mêmes que dans le cas précédent sans régénération, seul l'apport de chaleur que doit fournir la combustion est modifié

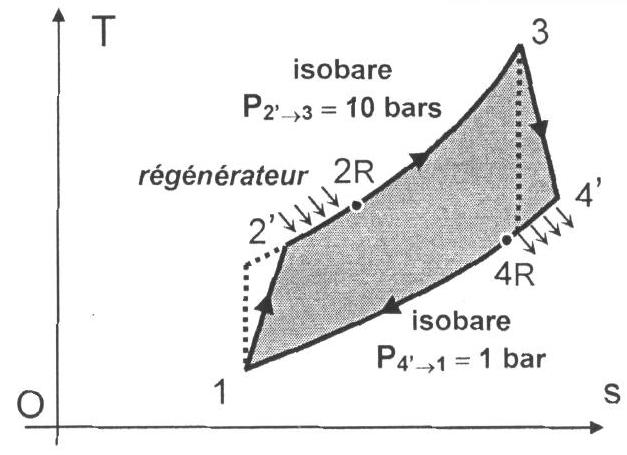

Figure 6
Le régénérateur fonctionne de manière isobare. Le coefficient d'efficacité ε de l'échangeur est défini comme le rapport entre le transfert thermique reçu par le gaz et celui que l'on pourrait recueillir au maximum :
F1. Préciser la valeur numérique de la température de sortie du régénérateur T_(2R).
F2. Calculer le transfert thermique massique q_(2^′ 2R) reçu par le gaz en sortie de l'échangeur.
F3. Conclure sur la valeur du rendement η_R du cycle de Brayton réel avec régénération.
TROISIEME PARTIE COGENERATION D'ENERGIES
Le générateur à turbine alimente en électricité une usine située à proximité : le travail fourni par la turbine fait tourner le rotor d'un turbo-alternateur couplé à son arbre de transmission. Mais le dispositif ne génère que peu d'électricité alors qu'une importante énergie thermique est perdue. Cette chaleur excédentaire des gaz de combustion très chauds peut être une ressource énergétique à valoriser, par exemple dans l'alimentation d'un réseau de chauffage urbain. Cette production conjointe d'énergie mécanique et d'énergie thermique constitue la «cogénération».
G / Production d'énergie électrique : le turbo-alternateur
Cette partie traite de la production d'électricité nécessaire à l'alimentation en énergie d'une entreprise de transformation de métaux. Le turbo-alternateur est équivalent à un rotor à deux pôles en rotation devant un bobinage fixe (stator) sous l'action de l'arbre de la turbine (figure 7).

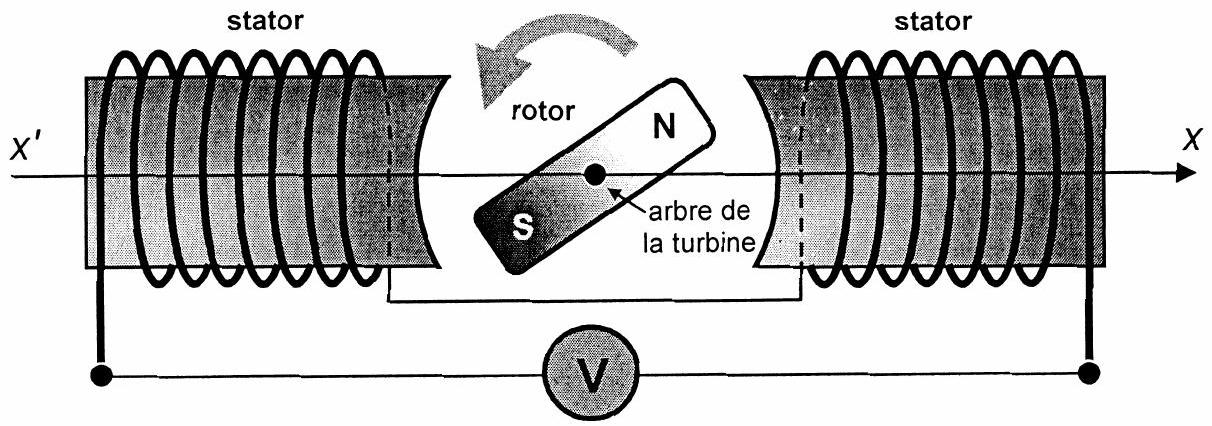

Figure 7
Le rotor, qui tourne à n tours par minute, est équivalent à un aimant produisant un champ magnétique d'intensité constante B_0 tournant à la vitesse angulaire ω devant une bobine comportant N spires de section S_b.
G1. Exprimer la force électromotrice (f.e.m.) e induite dans le stator en fonction du temps t , de N, B_0, S_b et ω, vitesse angulaire de rotation du rotor. En déduire sa valeur maximale E_m ainsi que sa valeur efficace E.
G2. L'alternateur doit fournir un courant électrique sinusoïdal de fréquence f = 50 Hz, quelle doit être la vitesse de rotation de l'axe de la turbine en tr. min^(− 1) ?
Le produit A = NS_b/√2 rend compte des caractéristiques du bobinage du stator.
G3. Calculer A pour E = 5000 V et B_0 = 0, 8 T.
Pour son fonctionnement courant, l'entreprise a besoin d'une puissance P = 1MW.
G4. En admettant que la tension efficace aux bornes du bobinage reste égale à la f.e.m. induite, quelle intensité efficace I fournit l'alternateur débitant sur une installation de facteur de puissance cosφ = 0, 8 ?
En réalité, du fait des enroulements de fils et des pertes magnétiques, le stator est assimilable à une f.e.m. e en série avec une inductance ℓ de résistance interne r. Ce stator est placé aux bornes d'une installation, modélisée par une inductance L de résistance interne R, qui reçoit la totalité du courant fourni par le turbo-alternateur.
G5. Proposer le schéma équivalent de ce montage.
G6. Exprimer la tension efficace U aux bornes de l'installation en fonction de R, L, r, ℓ, ω et E.
Calculer la valeur de U pour un courant débité I = 250 A. La puissance reçue par l'installation est-elle suffisante ? Données : r = 1Ω; ℓω = 7Ω et cosφ = 0, 8.
Les machines des ateliers étant conçues pour fonctionner sous une tension U = 220 V, il convient donc d'utiliser un transformateur pour ramener la tension aux bornes de l'alternateur de 5000 V à 220 V efficace.
H / Production d'énergie thermique : l'échangeur de cogénération
Le générateur à turbine fournit de la puissance électrique mais il rejette également des gaz de combustion très chauds. Cette puissance thermique sert à réchauffer un fluide pour le chauffage de locaux de l'usine. Un échangeur thermique, dispositif dans lequel le gaz rejeté et l'eau domestique échangent de l'énergie thermique sans se mélanger, est placé en sortie de la turbine.

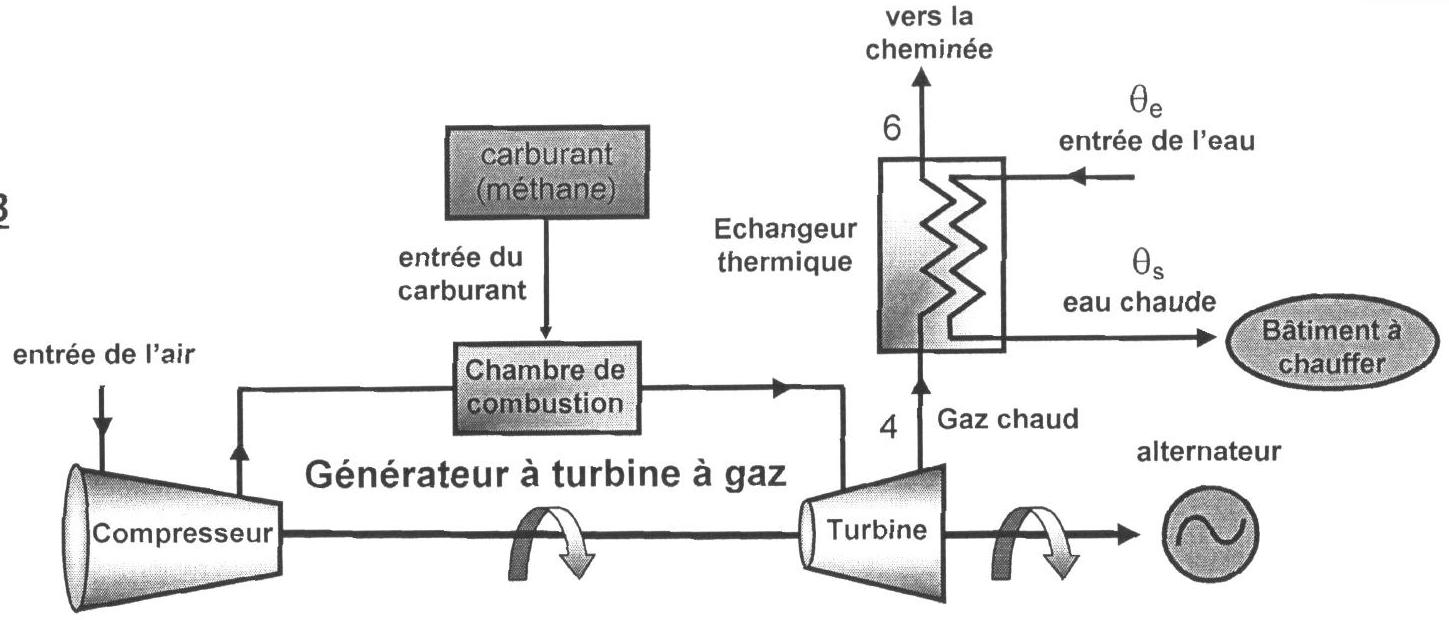

Figure 8
D_m est le débit massique du fluide en régime permanent, গীth et 𝒟_u les puissances respectivement thermique et utile qu'il échange avec le milieu extérieur.
H1. Reprendre la question C3. et, en appliquant le premier principe de la thermodynamique au système Σ fermé entre les instants t et t + dt, montrer que: D_m(h_s − h_e) = 𝒪_(th) + 𝒫_u.
L'échangeur thermique de cogénération est parfaitement calorifugé; il fonctionne de manière isobare et ne reçoit aucune puissance mécanique autre que la puissance des forces de pression.
Une vanne de régulation permet d'adapter le débit massique d_m de l'eau aux besoins de son réchauffement. Le gaz d'échappement, de débit massique D_m, est évacué (point 4) par la turbine à une température θ_4 = 400^∘C, il sort par la cheminée (point 6) à une température de l'ordre de θ_6 = 150^∘C. Conjointement, l'eau entre dans l'échangeur thermique à la température θ_e = 5^∘C et en sort à la température θ_s = 60^∘C.
H2. Calculer le rapport d_m/D_m des débits des deux circuits correspondant à une telle élévation de la température de l'eau.
Considérons la réaction de combustion stoechiométrique du gaz naturel (assimilé à du méthane) dans le dioxygène :
CH_(4(g)) + 2O_(2(g)) = CO_(2(g)) + 2H_2 O_((l))
Préciser la nature de cette réaction, ainsi que les rôles joués par le méthane et le dioxygène.
Dans cette combustion, quel est le combustible et quel est le comburant?
Discuter, après avoir écrit la variation relative du quotient réactionnel dQ/Q, l'effet d'une augmentation isotherme de la pression sur le déplacement de l'équilibre [1].
Procéder de même pour étudier l'effet de l'introduction d'un constituant inactif gazeux ( N_2 par exemple), à pression et température constantes.
A l'aide des données thermodynamiques fournies en annexe, calculer l'enthalpie standard Δ_r H_1^0 de la réaction [1] à 298 K .
Calculer le pouvoir calorifique du méthane, représentant l'énergie libérée par la combustion complète d'un volume d'un mètre-cube de méthane, initialement à 298 K , sous la pression p^∘ = 1 bar ? (l'exprimer en MJ et en kWh)
L'air sec renferme 20, 95% de dioxygène, 78, 09% de diazote et 0, 96% d'argon (pourcentages molaires) et autres gaz rares. Afin de simplifier l'ensemble des calculs qui suivront, les proportions suivantes seront retenues : 20 % pour le dioxygène et 80 % pour le diazote.
16. Quel est le volume d'air nécessaire à la combustion complète d'un mètre-cube de méthane (à T = 298 K et p^∘ = 1bar ) ?
17. Calculer la masse de méthane dont la combustion (à T = 298 K et p^∘ = 1 bar) peut libérer une énergie équivalente à une tep (tonne équivalent pétrole), soit l'énergie libérée par la combustion d'une tonne de pétrole : 1 tep = 42.10^9 J.
Intéressons nous maintenant la réaction de combustion incomplète résultant du mélange non stoechiométrique CH_(4(g)) + 3/2O_(2(g)).
18. Ecrire cette réaction, notée [2], puis calculer l'enthalpie standard Δ_r H_2^0 qui lui est associée.
Analyser le résultat obtenu en termes de rendement énergétique et de fiabilité par rapport à la réaction de combustion [1].

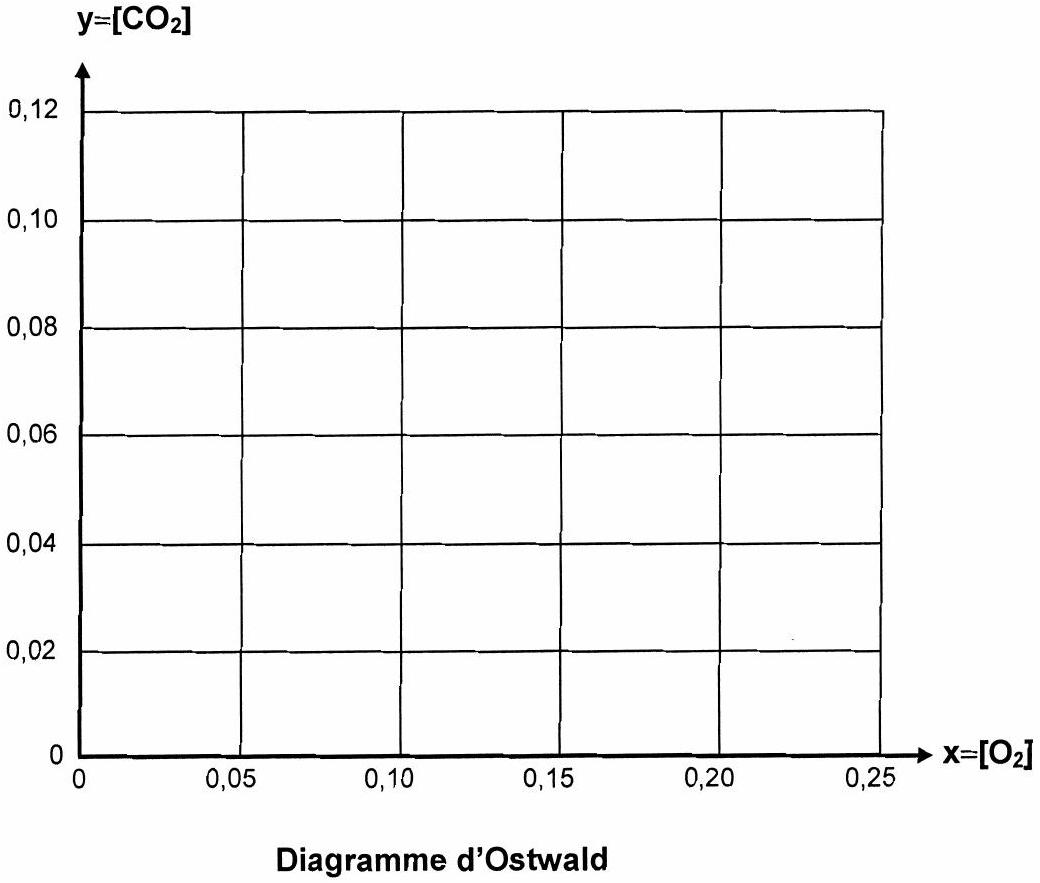

J / Etablissement du diagramme d'Ostwald
Dans la pratique industrielle, le bilan d'une combustion peut être représenté par un diagramme représentant l'évolution de la fraction molaire en CO_2 en fonction de celle en O_2, avec la fraction molaire en CO comme paramètre variable (représentation approchée ne tenant pas compte de toutes les espèces - telles les atomes et radicaux - présentes dans le mélange).
Etudions la combustion du méthane dans l'air, décrite par la relation suivante (en fin de réaction, les fumées ne contiennent ni suie, ni hydrocarbures imbrûlés) :
Cette réaction, non stoechiométrique, peut être définie de plusieurs manières: généralement par son excès d'air e (air en excès par rapport à la réaction stoechiométrique), ou son défaut d'air ( − e ), ou bien sa richesse R (rapport du nombre de moles de combustible dans un mélange donné, au nombre de moles de combustible d'un mélange stoechiométrique), ou son inverse le facteur d'air λ. II en résulte les équivalences suivantes : λ = 1 + e = 1/R.
L'analyse des fumées sèches (après condensation et élimination de l'eau) fournit alors les fractions molaires partielles du mélange.
1. Etude des courbes d'isoconcentration en monoxyde de carbone
Notons respectivement x = [O_2], y = [CO_2] et z = [CO], les fractions molaires des espèces O_2, CO_2 et CO dans les fumées.
J1. Montrer que la somme Σ des fractions molaires partielles des différents produits obtenus après élimination de l'eau, vérifie la relation: Σ = α + k/2, et identifier α.
J2. Exprimer y puis z en fonction de k et Σ, ainsi que x en fonction de λ, k et Σ; en déduire l'expression de y, puis de y + z en fonction de k et z.
J3. Ecrire λ en fonction de k et Σ; réinjecter λ dans l'expression de x . En déduire que les fractions molaires [O_2] et [CO_2] vérifient la relation algébrique : 5x + 9y = f(z) où la fonction f(z) devra être explicitée.
J4. Reporter, sur le document réponse, la courbe (Z_0) image de la relation précédente, dans le cas particulier où la fraction molaire [CO] est nulle ; préciser la signification de cette courbe (dite de Grebel) ainsi que les coordonnées des points A et B , intersections respectives de (Z_0) avec Ox et Oy , ainsi que la signification de ces points. Positionner le point correspondant à une combustion stoechiométrique.
J5. Tracer, de façon comparable, les courbes (Z_z) associées au paramètre z, quand ce dernier prend les valeurs suivantes: z = 0, 04, z = 0, 08.
J6. Analyser l'intérêt de ces courbes, dès lors qu'une analyse annexe permet de connaître le pourcentage de dioxygène dans les fumées sèches.
2. Etude des courbes d'isofacteur d'air
En utilisant les résultats obtenus précédemment (J1. et J2.), il est aisé de montrer que les fractions molaires [O_2] et [CO_2] vérifient la relation algébrique : x + β(λ)y = η(λ) où les grandeurs β et η, fonctions du facteur d'air λ, s'écrivent : β(λ) = (8λ + 1)/(20λ − 1) et η(λ) = (4λ − 3)/(20λ − 1).
J7. Reporter, sur le document réponse, la courbe ( Λ_1 ) image de la relation précédente, dans le cas particulier où le facteur d'air λ vaut l'unité. Préciser son intersection P avec l'axe des x, ainsi que le domaine du dessin où la combustion est réalisée avec un excès d'air.
J8. Compléter le tracé précédent, en y ajoutant les courbes ( Λ_λ ) associées au paramètre λ, quand ce dernier prend les valeurs suivantes: λ = 0, 8, λ = 1, 5.
Les résultats de l'analyse des fumées sèches (capteur électrochimique pour O_2 et capteur infrarouge pour CO_2 ) fournissent, pour une combustion étudiée, les valeurs suivantes de fractions molaires : x = [O_2] = 8, 83% et y = [CO_2] = 3, 15%.
J9. Placer le point R correspondant à ces mesures sur le diagramme d'Ostwald.
Décrire et analyser les conditions de la combustion.
Préciser l'intérêt majeur de ce type de diagramme.
DONNÉES NUMÉRIQUES
Données numériques générales :
Masses molaires atomiques (en g. mol^(− 1) ) :
H : 1, 0; C : 12, 0; N : 14, 0; O : 16, 0; R = 8, 31 J ⋅ K^(− 1) ⋅ mol^(− 1)
Constante des gaz parfaits :
Données thermodynamiques à 298 K :
Elément
ou
composé
Enthalpie standard
de formation (298 K)
(Δ_f H^∘) en kJ ⋅ mol^(− 1)
Entropie molaire
standard (298 K)
(S^∘) en J.K ^(− 1) ⋅ mol^(− 1)
O_(2(g))
0
205,0
N_(2(g))
0
191,6
CH_(4(g))
− 74, 4
186,2
CO_((g))
− 110, 5
197,6
CO_(2(g))
− 393, 5
213,6
H_2 O_((liq))
− 285, 8
69,9
H_2 O_((g))
− 241, 8
188,7
FIN DE L'EPREUVE
Académie
Académie :
Session :
Modèle EN.
Examen ou Concours
Serie* :
Spécialité/option :
Repère de l'épreuve :
Épreuve/sous-épreuve :
NOM :
(en majuscules, suivi s'il y a lieu, du nom d'épouse)
Prénoms : N^∘ du candidat ◻
Né(e) le :
convocation ou la liste d'appel)
Examen ou concours :
Série*:
Spécialité/option :
Numérotez chaque
Repère de l'épreuve :
page (dans le cadre
en bas de la page) et
Epreuve/sous-épreuve :
intercalaires dans le
(Préciser, s'il y a lieu, le sujet choisi)
bon sens
Note:
Appréciation du correcteur (uniquement s'il s'agit d'un examen) :
20
Uniquement s'il s'agit d'un examen.
11PSI13
Document réponse à compléter et rendre avec la copie
Tournez la page S.V.P.
Questions fréquentes
4 questions
Sur quels chapitres porte l'épreuve de physique-chimie PSI e3a 2011 ?
Afficher ou masquer la section
Sur quels chapitres porte l'épreuve de physique-chimie PSI e3a 2011 ?
+
Le sujet porte sur le premier principe en système ouvert, les cycles de Carnot et de Brayton, la cogénération, l'induction électromagnétique dans un alternateur et la thermochimie de la combustion du méthane.
Quelles erreurs le jury a-t-il le plus relevées sur ce sujet e3a physique-chimie PSI 2011 ?
+
Le jury signale surtout une absence de rédaction, une anarchie dans les applications numériques et des chiffres significatifs, ainsi qu'une confusion entre variation d'enthalpie et variation d'énergie interne massique.
Ce sujet e3a physique-chimie PSI 2011 est-il difficile ?
+
La moyenne obtenue est de 9,05 sur 20 avec un écart-type de 4,17, mais le jury précise que l'épreuve restait accessible car chaque question, prise séparément, a été résolue par un certain nombre de candidats.
Quelle est la moyenne à l'épreuve de physique-chimie PSI e3a 2011 ?
+
La moyenne s'élève à 9,05 sur 20, avec un écart-type de 4,17, d'après le rapport du jury.
Pas de description pour le moment
Commentaires• E3A Physique Chimie PSI 2011
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Premier principe en système ouvertCentrale Physique Chimie 1 PSI 2025Centrale · 2025Corrigé
Même année, CCINPCCINP Physique Chimie PSI 2011CCINP · 2011Corrigé
.jpg)
.jpg)
