Le lambdamètre : interférences lumineuses et double interféromètre de Michelson
Afficher ou masquer la section
Le sujet, exclusivement d'optique ondulatoire, illustre le fonctionnement d'un lambdamètre, un double interféromètre de Michelson permettant de mesurer la longueur d'onde d'un laser stabilisé. Il se décompose en trois parties corrélées : les interférences en général, l'interféromètre de Michelson en anneaux d'égale inclinaison, puis la mise en oeuvre du lambdamètre. L'épreuve devait être traitée sans calculatrice.
1Première partie : interférencesModèle scalaire de la lumière, conditions d'interférences entre deux sources ponctuelles et figures d'interférences obtenues.
2Deuxième partie : interféromètre de MichelsonAnneaux d'égale inclinaison et analyse d'interférogrammes pour une source monochromatique idéale, une source à deux pulsations voisines, puis une source à profil rectangulaire.
3Troisième partie : double interféromètre de Michelson, lambdamètreMise en oeuvre du principe du lambdamètre à partir des résultats des parties précédentes.
Difficile. Le bilan final est jugé décevant par le jury, qui constate un niveau général des connaissances insuffisant, même si l'épreuve était qualifiée d'accessible bien que longue et que les meilleurs candidats sont parvenus à résoudre 60 % du problème.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : rapport du jury. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
5 erreurs relevées
Lien entre chemin optique et durée de parcours mal perçu · Développement limité du cosinus manquant · Indice de réfraction du verre irréaliste
Afficher ou masquer la section
Le bilan final est décevant, montrant une méconnaissance élémentaire du cours pour bon nombre de candidats, avec des réponses souvent approximatives, non justifiées voire hasardeuses. La première partie, la plus proche du cours, a été la plus traitée et la mieux réussie, tandis que la troisième partie, la plus facile, a souffert de sa position en fin d'épreuve.
Les erreurs les plus sanctionnées
1
Lien entre chemin optique et durée de parcours mal perçu
Le lien direct entre le chemin optique et la durée du parcours de la lumière dans le milieu a été mal perçu, et la notion de surface d'onde reste floue.
2
Développement limité du cosinus manquant
Il manquait dans les données le développement limité du cosinus, ce qui fut fatal à bon nombre de candidats pour justifier et analyser les anneaux d'interférences.
3
Indice de réfraction du verre irréaliste
Peu de candidats ont réussi à calculer l'indice de réfraction du verre, des valeurs inférieures à 1 ou supérieures à 20 ne semblant pas leur poser de problème.
« Des valeurs inférieures à 1 voire supérieures à 20 ne semble pas leur poser de problème »
4
Confusion du vocabulaire scientifique
Les candidats maîtrisent mal le vocabulaire scientifique, avec des confusions entre isotrope, uniforme, homogène, synchrones, ou entre diffraction, dispersion et réfraction.
5
Rédaction quasi absente
La rédaction se réduit trop souvent à une compilation de résultats littéraux ou numériques sans analyse ni commentaire, voire à une simple réponse par oui ou par non.
Ce qui a été bien réussi
La première partie sur les interférences a été la plus traitée par les candidats et la mieux réussie.
L'évolution de l'éclairement en fonction du déphasage a été convenablement abordée par de nombreux candidats.
Les meilleurs candidats sont parvenus à résoudre 60 % du problème, ils furent plus nombreux que les années précédentes.
Les premières questions de la troisième partie, jusqu'à l'égalité des différences de marche, ont été traitées convenablement.
Conseils du jury
Lire attentivement l'énoncé avant de commencer, car les réponses à de nombreuses questions sont glissées dans les phrases introductives ou de liaison entre paragraphes.
Rédiger une partie entière de façon continue plutôt que de papillonner d'une question à l'autre, des points bonus étant accordés à cette démarche.
Vérifier systématiquement le réalisme et l'ordre de grandeur des résultats obtenus.
Justifier tout résultat, un résultat donné sans justification n'étant pas pris en compte, et soigner l'homogénéité des calculs.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Si , au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
L'usage de calculatrices est interdit.
Etude d'un lambdamètre
Le problème se décompose en trois parties corrélées entre elles : une théorie générale sur les interférences (première partie), l'interféromètre de Michelson (deuxième partie) et la conception d'un lambdamètre (troisième partie).
Remarques préliminaires importantes : il est rappelé aux candidat(e)s que
les explications des phénomènes étudiés interviennent dans la notation au même titre que les développements analytiques et les applications numériques;
tout au long de l'énoncé, les paragraphes en italique ont pour objet d'aider à la compréhension du problème ;
tout résultat fourni dans l'énoncé peut être admis et utilisé par la suite, même s'il n'a pas été démontré par les candidat(e)s;

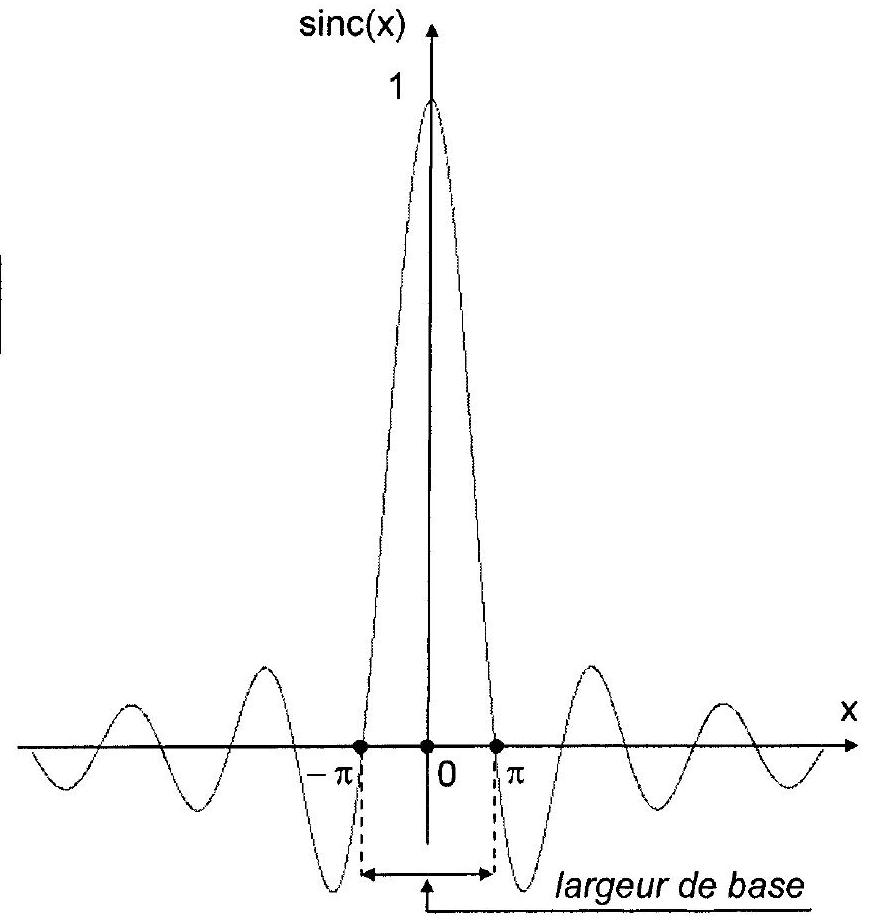

le tracé de la fonction sinc(x) est donné dans l'annexe en fin d'épreuve, ainsi que des formules trigonométriques utiles.
Les lambdamètres permettent de mesurer avec une excellente précision la longueur d'onde d'une source laser. Sans mettre en œuvre un lourd dispositif de spectroscopie, ils sont basés sur des principes d'interférométrie. Le principe du lambdamètre décrit dans ce problème est dérivé de l'interféromètre de Michelson.
La propagation de l'onde lumineuse s'effectue dans un milieu transparent, diélectrique, linéaire, homogène et isotrope (DLHI).
La vitesse de la lumière dans le vide est notée c = 3.10^8 m.s^(− 1).
PREMIERE PARTIE INTERFERENCES
Les grandeurs harmoniques seront représentées en notation complexe.
Une source lumineuse ponctuelle située en S émet, de manière pulsée, des trains d'ondes lumineuses supposées de même pulsation ω. Dans le modèle scalaire de la lumière, la fonction de l'onde monochromatique est caractérisée en un point M et à l'instant t par le signal Iumineux ou vibration Iumineuse: s(M, t) = acos[ωt − φ(M, t)], où a est l'amplitude supposée constante de l'onde et φ(M, t) son retard de phase en M et à l'instant t par rapport au point de référence S.
Par convention, la grandeur complexe associée à la grandeur réelle s(M, t) est le signal analytique : s_–(M, t) = aexp[j(ωt − φ(M, t))], où j est le nombre complexe pour lequel j^2 = − 1. Le complexe conjugué de s_–(M, t) est noté s_–^∗(M, t).
Le modèle des trains d'ondes suppose que la phase à la source φ_s reste constante pendant des intervalles de temps de durée constante τ_c entre lesquels elle change aléatoirement de valeur. L'onde émise durant cet intervalle de temps appelé temps de cohérence est nommée "train d'onde". Le train d'onde est ainsi limité dans le temps et se propage dans le vide à la célérité c. La phase de l'onde φ_S à la source S prend une nouvelle valeur aléatoire à chaque nouveau train d'onde.
A / Rayon lumineux
La lumière se propage de S à M le long d'un rayon lumineux avec pour vitesse au point P : v(P) = c/(n(P)), où n(P) est l'indice de réfraction du milieu en P; par définition, le chemin optique (SM) entre les points S et M du rayon lumineux est : (SM) = ∫_S^M n(P)dℓ(P). L'élément d'arc de la courbe suivie par la lumière est noté dℓ(P); il est défini en P et est parcouru par la lumière à la vitesse de propagation v(P) pendant la durée dt.
1) Chemin optique et phase du signal lumineux
L'onde se propage sans déformation, le signal s(M, t) reproduit le signal de la source avec un retard τ(M).
A1*a. Relier le chemin optique (SM) à la durée de propagation du signal τ(M). Conclure quant à l'interprétation du chemin optique.
A1*b. Calculer l'ordre de grandeur de la pulsation ω_m du signal lumineux Dans le domaine visible, pour une longueur d'onde moyenne dans le vide λ_m de l'ordre de 600 nm , calculer l'ordre de grandeur de la pulsation ω_m du signal lumineux.
A1*c. Etablir l'expression du retard de phase φ_(P → M) = φ(M, t) − φ(P, t) lié à la propagation entre P et M, en fonction du chemin optique (PM) et de la longueur d'onde λ_0 de l'onde étudiée dans le vide.
2) Surface d'onde
A2*a. Définir une surface d'onde. Justifier le caractère d'onde sphérique associé au signal lorsque celui-ci se propage dans un milieu d'indice n constant. Enoncer le théorème de Malus.
A2*b. Quel instrument d'optique permet d'obtenir une onde plane à partir d'une source ponctuelle? Illustrer votre réponse à l'aide d'un schéma faisant apparaître les surfaces d'onde.
L'éclairement (ou intensité lumineuse) ℰ(M) est mesuré par un détecteur quadratique placé en M sensible à la valeur moyenne temporelle de s^2(M, t). II est conventionnellement défini au point M (à une constante multiplicative près) par:
Cette moyenne temporelle est effectuée sur un temps de réponse τ_R du détecteur toujours très grand devant les temps de cohérence temporelle des sources supposés identiques à τ_c. Ce temps de cohérence est la durée moyenne de passage des trains d'ondes en un point donné de l'espace.
B / Interférences entre deux sources ponctuelles
L'éclairement ℰ(M) résulte de la superposition en M de deux ondes issues de deux sources ponctuelles S_1 et S_2 de longueurs d'ondes dans le vide différentes λ_1 et λ_2. Elles sont notées respectivement :
s_1(M, t) = a_1 cos[ω_1 t − φ_1(M, t)] et s_2(M, t) = a_2 cos[ω_2 t − φ_2(M, t)]
B1*a. Exprimer l'éclairement ℰ(M) en fonction des intensités ℰ_1 et ℰ_2 de chacune des ondes, de leurs pulsations respectives ω_1 et ω_2 et du déphasage φ_(211)(M, t) = φ_2(M, t) − φ_1(M, t) de l'onde issue de S_2 par rapport à l'onde issue de S_1. Identifier le terme d'interférences.
B1*b. A quelle condition, relative au terme d'interférence, observe-t-on des interférences lumineuses en M ? Les ondes sont alors dites cohérentes. Que vaut l'éclairement ℰ(M) pour des ondes incohérentes ? Qualifier cet éclairement.
B1*c. Est-il possible d'observer des interférences entre deux sources de pulsations différentes ? Justifier votre réponse.
B1*d. Quel phénomène observe-t-on lorsque les deux sources admettent des longueurs d'onde très proches ?
L'éclairement ℰ(M) résulte maintenant de la superposition en M de deux ondes issues de deux sources ponctuelles S_1 et S_2 de même longueur d'onde λ_0. Elles sont notées respectivement :
s_1(M, t) = a_1 cos[ω_0 t − φ_1(M, t)] et s_2(M, t) = a_2 cos[ω_0 t − φ_2(M, t)].
B2*a. Déterminer le déphasage φ_(2/1)(M, t) = φ_2(M, t) − φ_1(M, t) en fonction de la longueur d'onde dans le vide λ_0, de la différence de chemin optique notée δ_(2/1)(M) = (S_2 M) − (S_1 M) et des phases φ_(S1) et φ_(S2) des signaux émis aux points sources S_1 et S_2. Pourquoi le déphasage φ_(2/1)(M, t) dépend-il du temps ?
B2*b. Deux ondes synchrones donnent-elles nécessairement des interférences ?
Le contraste (ou visibilité) du phénomène d'interférences est défini par:
ℰ = (ℰ_(MAX) − ℰ_(MIN))/(ℰ_(MAX) + ℰ_(MIN))
Pour des ondes lumineuses parfaitement cohérentes, l'évolution de l'éclairement ℰ(M) est défini en fonction du déphasage φ_(2/1)(M) par: ℰ(M) = ℰ_1 + ℰ_2 + 2√(ℰ_1)√(ℰ_2)cos(φ_(2/1)(M)).
B3. Tracer ℰ(M) en fonction de φ_(2/1)(M). Exprimer et préciser sur le graphe les éclairements maximum ℰ_(MAX) et minimum ℰ_(MIN) en fonction de ℰ_1 et ℰ_2. Déterminer le contraste ℰ_(en) fonction de ℰ_1 et ℰ_2. Dans quelle situation le contraste est-il maximal ?
C / Figures d'interférences créées par deux sources ponctuelles monochromatiques cohérentes

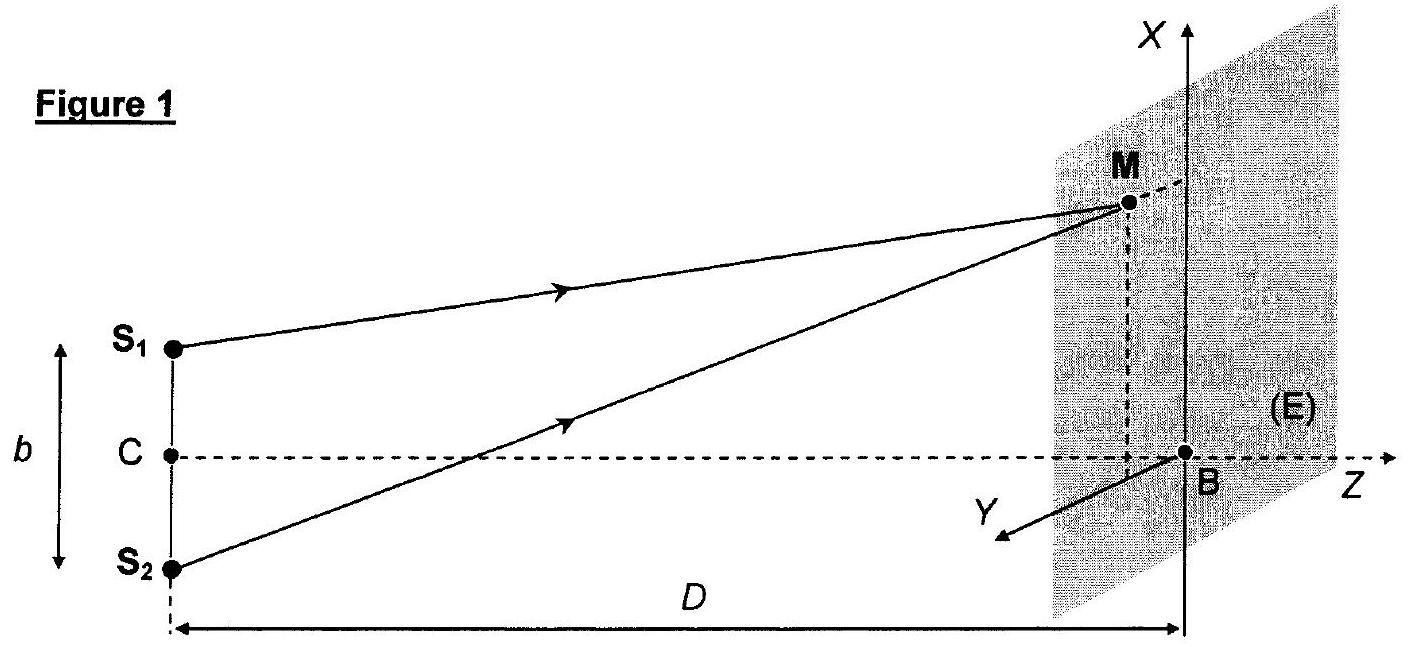

Deux sources lumineuses ponctuelles S_1 et S_2 émettent dans le vide deux ondes monochromatiques de même longueur d'onde λ_0, de même amplitude a_0 et en phase en leurs origines respectives S_1 et S_2. Ces sources distantes de b sont symétriques par rapport à C (fiqure 1). L'éclairement obtenu sur l'écran en occultant l'une des deux sources, est noté ℰ_0.
Un écran (E) d'observation est parallèle à la droite des sources et situé à une distance D de celles-ci. La droite normale à l'écran passant par C définit l'axe du système et cet axe coupe l'écran en B. Les sources S_1 et S_2 sont dans le plan (BXZ).
Le point M, de coordonnées ( X, Y, 0 ) dans le repère BXYZ, est un point de l'écran proche de B. II est suffisamment éloigné des sources pour que D≫b, D≫X et D≫Y.
C1*a. Comment réalise-t-on de telles sources ? Quel est l'éclairement ℰ(M) au point M en fonction de la différence de marche δ_(211)(M) = (S_2 M) − (S_1 M), de λ_0 et ℰ_0 ?
C1*b. Démontrer l'expression approchée de la différence de marche δ_(2/1)(M) = (S_2 M) − (S_1 M). En déduire l'éclairement ℰ(X) au point M de l'écran en fonction de X, b, D, λ_0 et ℰ_0. Quelle est la forme des franges d'interférence observées ? C1^∗ c. Définir l'ordre d'interférence p(M) au point M. Préciser en le justifiant p(M) lorsque : _–
la frange d'interférence en M est brillante,
la frange d'interférence en M est sombre. C1^∗ d. Définir et exprimer l'interfrange i en fonction de λ_0, b et D. _–

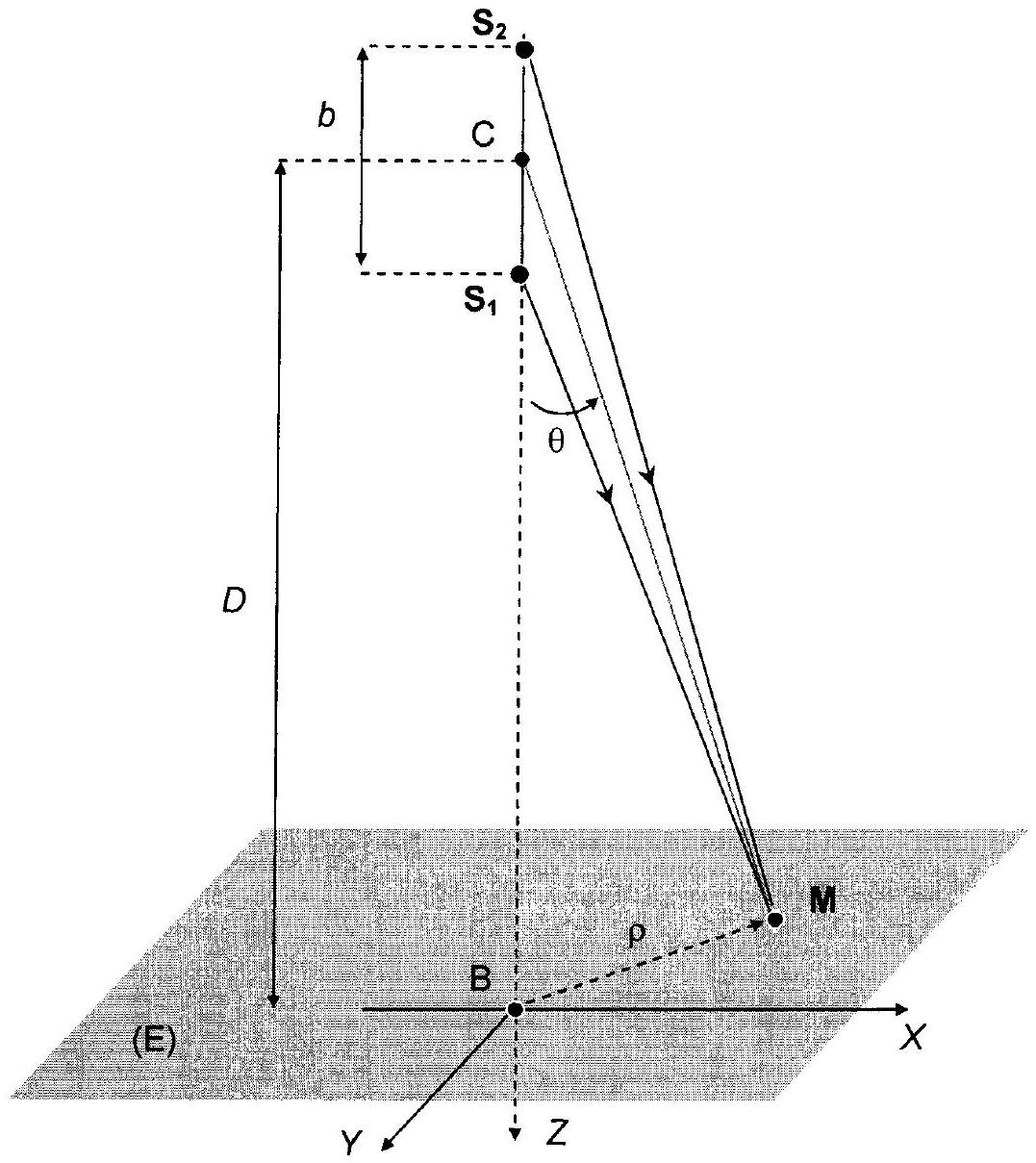

L'écran (E) est maintenant placé perpendiculairement à la droite S_1 S_2 en B supposé centre de l'écran (figure 2). II est situé à une distance D du point milieu C entre les deux sources. Un point M du plan d'observation est défini par: ρ = BM, avec D≫b et D≫ρ. C2^∗ a_–. Démontrer l'expression approchée de la différence de marche δ_(2/1)(M) = (S_2 M) − (S_1 M) en fonction de b et de l'angle θ = (CB^(→−), CM^(→−)).
C2*b. Exprimer l'éclairement ℰ(θ) au point M de l'écran en fonction de θ, b, λ_0 et ℰ_0, puis en fonction de ρ, D, b, λ_0 et ℰ_0. C2∗c_–. Justifier la forme des franges d'interférences obtenues. L'ordre d'interférence p(M) en M est-il croissant ou décroissant à partir du centre B ? Justifier la réponse.
Figure 2
DEUXIEME PARTIE
INTERFEROMETRE DE MICHELSON
Les ondes se propagent dans le vide.

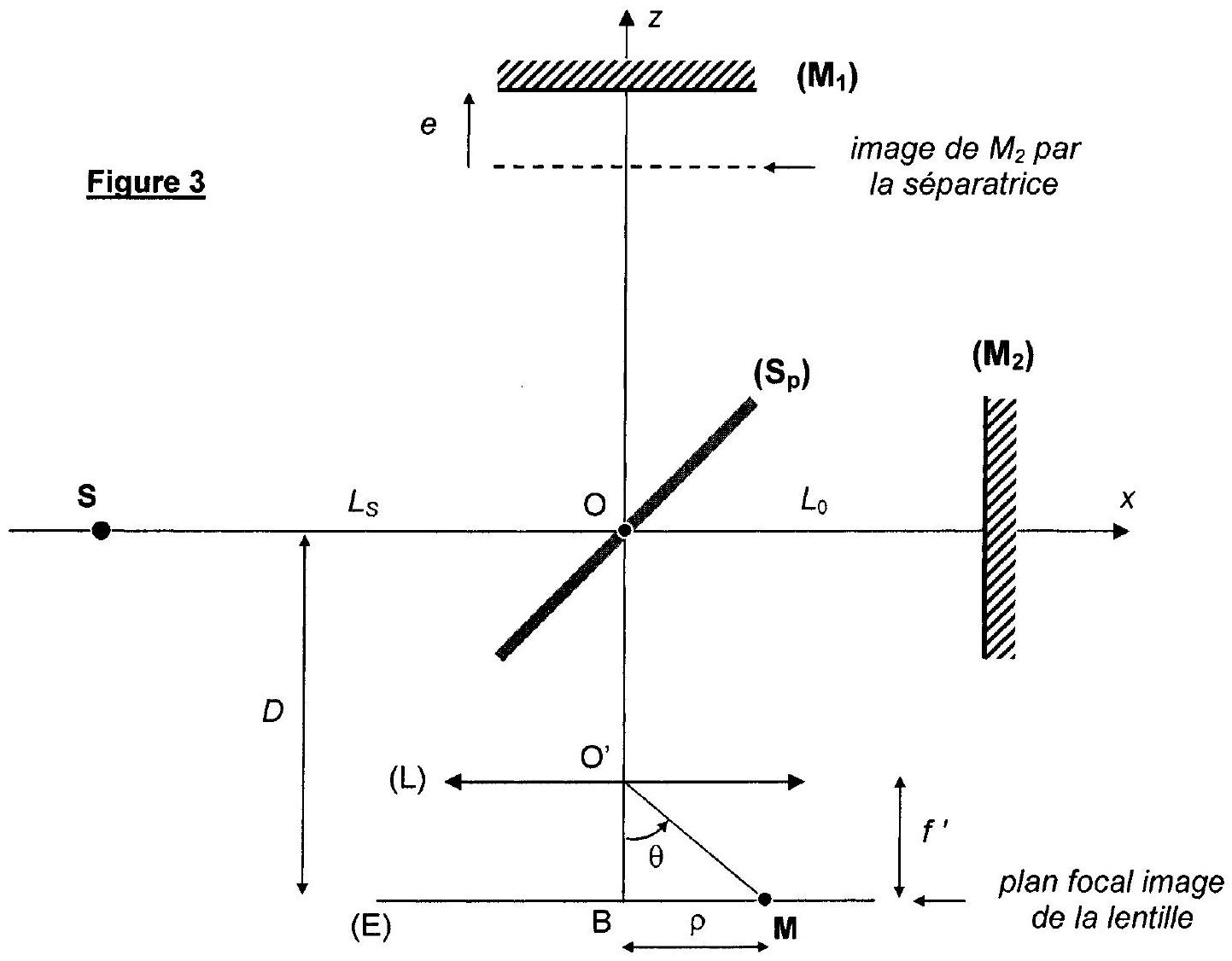

La figure 3 correspond au schéma de principe de l'interféromètre de Michelson. Les miroirs sont réglés de telle sorte que sont observés, par projection à l'aide d'une lentille convergente (L), des anneaux d'interférence circulaires sur le plan d'observation (E). Ce plan est situé dans le plan focal de la lentille (L) ; celle-ci est parfaitement stigmatique, de distance focale image f^′ et son axe Oz coupe l'écran en B. Posons OB = D.
L'interféromètre supposé idéal est constitué :
d'une lame semi-réfléchissante dite séparatrice (S_p) qui réfléchit la moitié de la lumière qu'elle reçoit ; l'origine O du repère est centrée sur la séparatrice qui fait un angle invariable de π/4 avec les axes Ox et Oz ; les déphasages introduits par la séparatrice ne sont pas pris en compte car ils sont compensés par une lame compensatrice (non représentée sur la figure 3) réglée parallèlement à la séparatrice.
de deux miroirs réglables (M_1) et (M_2) parfaitement plans, perpendiculaires au plan de la figure et dont les orientations fixes font un angle égal à π/4 par rapport à l'orientation de la lame séparatrice (S_p); le miroir (M_1) est susceptible de subir un mouvement de translation parallèlement à la direction Oz alors que le miroir (M_2) reste fixe, la distance qui le sépare de l'origine O est notée L_0.
Seules seront considérées des ondes ayant été réfléchies une et une seule fois sur la lame séparatrice. A partir de la situation de référence où ( M_1 ) est confondu avec l'image de ( M_2 ) par la séparatrice ( S_p ), le miroir ( M_1 ) subit une translation de longueur e comptée positivement si le miroir s'éloigne de la séparatrice.
D / Anneaux d'égale inclinaison
L'éclairement obtenu sur l'écran en occultant l'une des deux sources est noté ℰ_0.
La source ponctuelle S monochromatique, de longueur d'onde λ_0, est placée à la distance finie L_S = SO de la séparatrice. Le système optique constitué de (S_p), (M_1) et (M_2) donne deux images S_1 et S_2 de la source S. S_1 correspond aux rayons qui rencontrent ( M_1 ) et S_2 aux rayons qui rencontrent ( M_2 ).
La lentille (L) est stigmatique et n'introduit aucune différence de marche.
D1*a. Préciser les coordonnées de S_1 et S_2 dans le repère Oxz. En déduire la distance S_1 S_2 en fonction de e.
D1*b. La distance qui sépare les points M et B sur l'écran ( E ) est notée ρ = BM. Avec la condition ρ≪f^′, exprimer la différence de marche δ_(1/2)(M) = (S_1 M) − (S_2 M) en fonction de e et de l'angle θ = (O^′ B^(→−), O^′ M^(→−)), puis en fonction de ρ, e et f^′. Illustrer la démonstration par un schéma explicatif faisant apparaître S_1, S_2, (L) et (E).
Déterminer, en fonction de e , la différence de marche Δ = δ(B) obtenue en B pour ρ = 0.
D2*a. Exprimer l'éclairement ℰ(ρ) obtenu en M en fonction de ρ, e, f^′, λ_0 et ℰ. En déduire que la figure d'interférence projetée sur (E) est constituée d'anneaux concentriques centrés sur B.
D2*b. Le centre B des anneaux correspond à un maximum d'intensité. Quel est l'ordre d'interférence p_0, supposé entier, au centre des anneaux? Déterminer le rayon ρ_k du k^(ième) anneau brillant compté à partir du centre en fonction de e, f^′, λ_0 et de son ordre d'interférence p_k.
D2*C. Exprimer k en fonction de p_0 et p_k; en déduire l'expression de ρ_k en fonction de e, f^′, λ_0 et k. Déterminer ρ_k en fonction de k et de ρ_1, le rayon du premier anneau compté à partir du centre.
D2*d. Quel est le phénomène observé sur l'écran quand l'interféromètre est réglé au contact optique (c'est-à-dire quand e = 0 ) ?
Décrire, en la justifiant, l'évolution des anneaux lorsque la valeur de l'épaisseur e de la lame d'air est progressivement augmentée :
les anneaux semblent-ils "entrer" ou "sortir" du centre ?
y a-t-il un nombre croissant ou décroissant d'anneaux visibles sur l'écran? D2^∗ e. Une lame à faces parallèles d'indice n_(lame) et d'épaisseur e_(lame) = 8μ m est ajoutée devant _– et parallèlement au miroir mobile ( M_1 ). Pour une source monochromatique de longueur d'onde λ_0 = 500 nm, un brusque déplacement de 16 anneaux brillants au centre est alors observé. Evaluer numériquement l'indice de la lame nlame.
D3. Est-il indispensable, dans ce montage, de placer l'écran (E) dans le plan focal de la lentille (L) pour observer des interférences ?
En serait-il de même si une source étendue incohérente était utilisée?
E / Analyse d'interférogrammes
Le miroir ( M_1 ) est mobile entre e = 0 et e = L_(max)(L_(max) > 0).
Un détecteur ponctuel est placé au centre B du système d'anneaux. II délivre un signal électrique u (4) proportionnel à l'éclairement qu'il reçoit; ce signal dépend de la différence de marche Δ.
L'accroissement de e par translation du miroir ( M_1 ) entraîne une variation du chemin optique en B de Δ = 0 à Δ = Δ_(max) et, par conséquent, un défilement des anneaux. Le déplacement de ( M_1 ) est contrôlé par un dispositif informatique qui enregistre dans le même temps l'éclairement & (A) en B. On appelle interférogramme ℰ(Δ) l'enregistrement de l'évolution de l'éclairement ℰ en fonction de Δ.
L'éclairement obtenu sur l'écran en occultant l'une des deux sources est noté ℰ_0.
1）Source monochromatique idéale
L＇interféromètre est éclairé par une source ponctuelle，monochromatique，de longueur d＇onde λ_0 et de pulsation ω_0 ．
E1＊a．Exprimer l＇éclairement 𝒞(Δ) en fonction de Δ, ω_0, 𝒞_0 et de la célérité de la lumière c ．
E1＊b．Représenter l＇interférogramme 𝒞(Δ) en fonction de Δ et indiquer ses paramètres caractéristiques．
Justifier qu＇au cours du déplacement du miroir (M_1) à la vitesse constante V ，un scintillement de fréquence v proportionnelle à V est visible au centre B des anneaux．
Ce scintillement est détecté au moyen d＇une photodiode．
2）Source délivrant deux ondes de pulsations voisines
La source émet，avec la même intensité，deux ondes monochromatiques de pulsations ω_1 et ω_2 voisines de la pulsation moyenne ω_0 = 1/2(ω_1 + ω_2) ，avec δω = (ω_2 − ω_1)≪ω_0 ．
E2＊a．Déterminer l＇éclairement ℰ(Δ) en fonction de Δ, ω_0, ℰ_0, c et de l＇écart δω = ω_2 − ω_1 ．
Montrer que son expression diffère de l＇éclairement de la question E_1^∗ a précédente par le facteur γ(Δ) appelé degré de cohérence temporelle qui sera précisé．
E2＊b．Exprimer le contraste 𝒞(Δ) des franges d＇interférence．Représenter ℰ(Δ) en fonction de Δ ，en indiquant les paramètres caractéristiques de l＇interférogramme．
Lors du déplacement du miroir（ M_1 ），le contraste varie périodiquement et s＇annule en des points dits＂points d＇anticoïncidence＂；il y a alors brouillage de la figure d＇interférence．
L＇interféromètre est éclairé par une lampe à vapeur de sodium de longueur d＇onde moyenne λ_0 = 600 nm（valeur adoptée pour faciliter les calculs）．Lors de la translation du miroir（ M_1 ），un éclairement uniforme de l＇écran est observé－il correspond à une anticoïncidence－pour deux valeurs successives de l＇épaisseur e de la lame d＇air obtenue entre（ M_1 ）et l＇image de（ M_2 ）par la séparatrice．Entre ces deux annulations de la visibilité des franges， 1000 scintillements sont comptabilisés par la photodiode en B ．
E2＊c．Déterminer numériquement l＇écart δλ entre les deux longueurs d＇onde du doublet ainsi que δe ，la longueur de déplacement du miroir (M_1) ．
3）Source à profil rectangulaire
Pour simplifier les calculs，la source lumineuse est supposée présenter un spectre rectangulaire de largeur spectrale δω ．L＇intensité véhiculée dans chaque bras du Michelson， indépendamment l＇un de l＇autre，s＇écrit：d⿱⿰㇒一也 = (ℰ_0)/(δω)dω si ω ∈ [ω_0 − (δω)/2, ω_0 + (δω)/2] et elle est nulle partout ailleurs．
E3＊a．Déterminer，par un calcul intégral，l＇éclairement ℰ(Δ) en fonction de Δ, ω_0, ℰ_0 ，c et δω ．
Quelle est l＇expression du degré de cohérence temporelle γ(Δ) ？
E3＊b．Exprimer de contraste ℰ(Δ) des franges d＇interférence．Représenter ℰ(Δ) dans le cas où δω≪ω_0 ．Indiquer les paramètres caractéristiques de l＇interférogramme．
E3＊c．Montrer que les franges d＇interférence restent bien contrastées tant que Δ vérifie la relation ：|Δ| ≤ Δ_c ．Exprimer Δ_c en fonction de c et δω ，puis en fonction de λ_0 et δλ ． Δ_c est appelé longueur de cohérence．
Chaque train d'ondes possède une phase à l'origine φ_S aléatoire au cours du temps. II est limité dans le temps par sa durée de cohérence τ_c et dans l'espace par sa longueur de cohérence Δ_c = cτ_c.
E3*d. Précisez la signification de Δ_c et commenter la condition d'interférences |Δ| ≤ Δ_c.
L'interféromètre de Michelson est éclairé par une lampe basse pression de longueur d'onde moyenne λ_0 = 600 nm et de largeur de raie δλ = 10^(− 2) nm.
E3*e. Evaluer sa longueur de cohérence. Répondre à cette même question dans le cas d'un laser de longueur d'onde λ_0 = 600 nm et dont la largeur de raie vaut δλ = 10^(− 6) nm. Que dire de la longueur de cohérence d'une source parfaitement monochromatique? Commenter.
F / Analyse spectrale de l'interférogramme
Partant de l'interférogramme, un système informatique calcule numériquement la transformée F(ω) de l'éclairement 𝒞(Δ). Cette transformée est définie par l'intégrale :
F(ω) = ∫_0^(4_(max))ℰ(Δ)cos((ωΔ)/c)dΔ
F1*a. Calculer F(ω) dans le cas d'une source idéale monochromatique de pulsation ω_0 :
ℰ(Δ) = ℰ_0[1 + cos((ω_0 Δ)/c)]
Représenter l'allure de la courbe F(ω). Montrer qu'elle présente trois pics dont vous préciserez :
les amplitudes en fonction de ℰ_0 et Δ_(max);
la largeur δω_(base) de leurs bases (voir annexe) en fonction de Δ_(max) et de c .
Que devient F(ω) lorsque Δ_(max) devient très grand?
F1*b. En déduire, sans calcul, l'allure de la courbe F(ω) obtenue pour une source émettant deux ondes de pulsations ω_1 et ω_2 voisines de la pulsation moyenne ω_0 et de même intensité ( ω_2 > ω_1 ).
Un spectromètre a pour fonction de séparer deux radiations de pulsations voisines ω_1 et ω_2. II permet d'accéder à ces pulsations, de mesurer leur écart fréquentiel δω_R = (ω_2 − ω_1) ainsi que les intensités relatives des deux radiations. Le paramètre le plus important pour caractériser cet appareil est son pouvoir de résolution : il estime la capacité du spectromètre à séparer deux pulsations très voisines.
Le critère "d'éloignement" adopté pour évaluer l'ordre de grandeur de la limite de résolution du spectromètre est le critère de Rayleigh : le plus petit écart mesurable est obtenu lorsque deux pics de deux radiations différentes sont distants d'une demi-largeur de base (voir annexe), autrement dit lorsque le maximum principal de l'un correspond à la première annulation de l'autre.
F1*c. Estimer le plus petit écart spectral Δω_R = ω_2 − ω_1 qui puisse être observé par ce dispositif en fonction de c et Δ_(max).
Le pouvoir de résolution ℛ du spectromètre est défini par : ℛ = (ω_0)/(Δω_R).
F2. Montrer que le pouvoir de résolution ℛ du spectromètre est fixé par le nombre N_(max) de maxima d'intensité enregistrés par le détecteur lors de la course finie de l'interféromètre. Commenter.
TROISIEME PARTIE
DOUBLE INTERFEROMETRE DE MICHELSON : LAMBDAMETRE

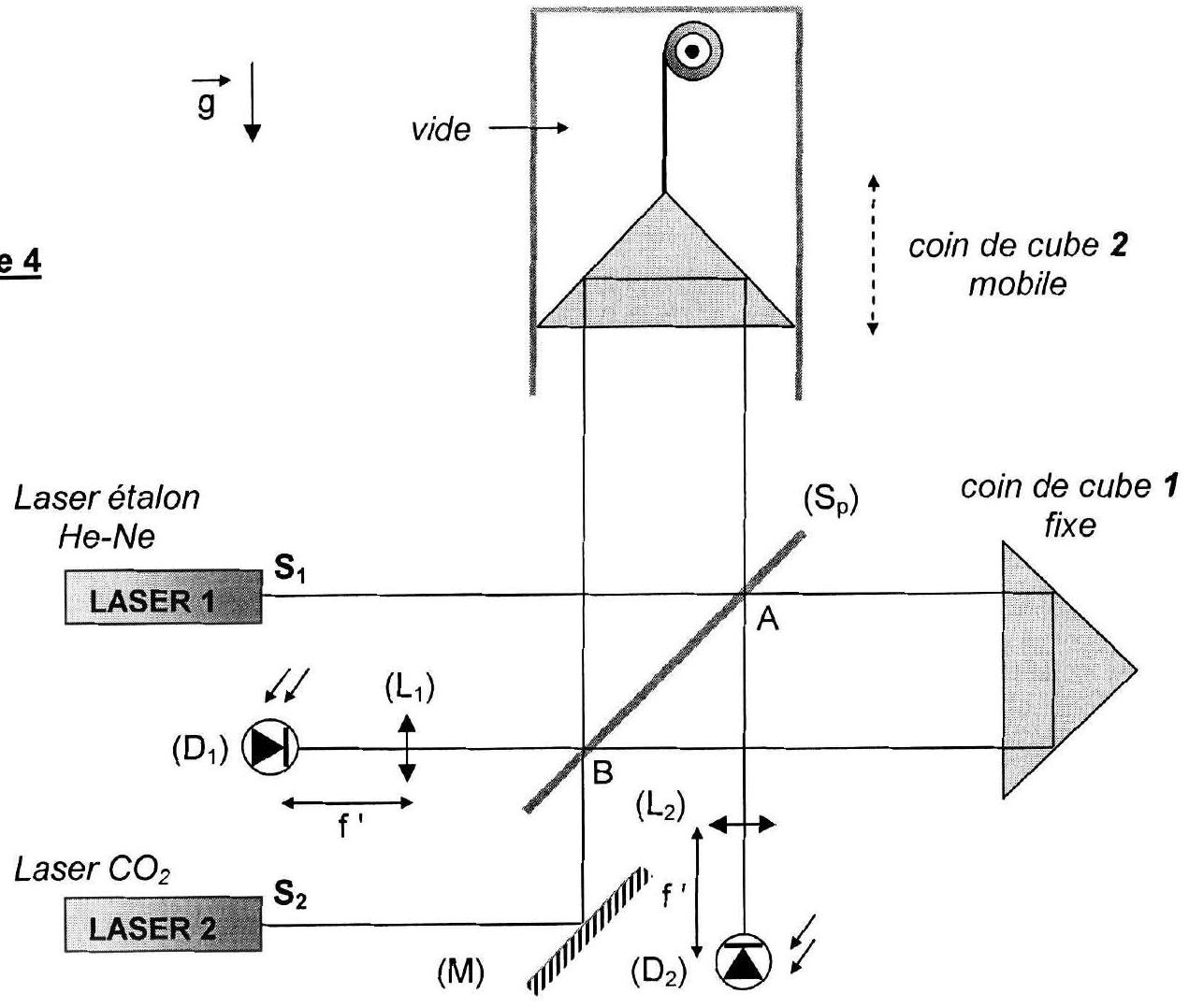

Le lambdamètre (figure 4) a été élaboré pour mesurer rapidement la longueur d'onde d'un laser stabilisé. II se présente comme un double interféromètre de Michelson qui compare la longueur d'onde inconnue d'un laser stabilisé avec la longueur d'onde connue d'un laser de référence : le laser Hélium-Néon stabilisé sur la raie d'absorption "i" de l'iode à λ_0 = 632, 8 nm.
Le lambdamètre ne nécessite qu'une séparatrice ( S_p ), deux coins de cube identiques et un miroir réglable ( M ). Tous les angles de réflexion sont égaux à π/4.
Les "coins de cube" sont des réflecteurs qui ont la propriété de renvoyer la lumière dans la même direction que celle de réception. Ils sont en verre d'indice n = 1, 5 et les trois angles au sommet font chacun 90^∘ avec une précision meilleure que la seconde d'arc. Un rayon lumineux tombant sur une des trois faces du coin va se réfléchir trois fois successivement et donc se décaler faiblement en position pour ressortir parallèlement à sa direction incidente.
Le coin de cube 2 est mobile, il se déplace verticalement dans une enceinte où le vide est réalisé. II est suffisamment lourd pour rendre les frottements négligeables lors de la translation. II est attaché à la poulie d'un moteur pas à pas par l'intermédiaire d'un fil et guidé dans un tube en inox. Les concepteurs ont cherché à se rapprocher le plus possible de la chute libre.
Les longueurs de cohérence du laser étalon et du laser CO_2 stabilisé sont respectivement de l'ordre de 300 m et 30 km .
Figure 4
Données: 3160556 × 0, 6328 = 2; √(0, 2) = 0, 45
G1a. Le rayon issu du laser 1 arrive en A sur la lame semi-réfléchissante : représenter sur un schéma les chemins optiques des deux rayons qui vont interférer.
L'anneau central de la figure d'interférences est détecté par la photodiode ( D_1 ).
G1b. Le rayon issu du laser 2 arrive en B sur la lame semi-réfléchissante : représenter sur un schéma les trajets optiques des deux rayons qui vont interférer.
L'anneau central de la figure d'interférences est détecté par la photodiode ( D_2 ).
G1*c. Comparer les différences de marche pour les lasers 1 et 2 respectivement aux centres (D_1) et (D_2) des deux figures d'interférences.
Le laser 1 est le laser étalon de longueur d'onde λ_4 = 632, 8 nm. Le laser 2 est un laser CO_2 stabilisé dont la longueur d'onde λ_2 est à déterminer. Lors de la chute du coin de cube 2 , un compteur évalue à p_1 = 3160556 le nombre de scintillements détectés par ( D_1 ) et, dans le même temps, p_2 = 188679 scintillements sont détectés par ( D_2 ).
G2. A l'aide de ces mesures, évaluer λ_2(enμm).
G3. Citer deux avantages de l'utilisation des coins de cubes pour le fonctionnement du lambdamètre. Pourquoi le vide a-t-il été établi sur la longueur de déplacement du coin de cube? Commenter le pouvoir de résolution du double interféromètre ainsi constitué.
G4. Calculer la hauteur de chute e du coin de cube mobile. Comparer à la longueur de cohérence des lasers et commenter.
G5. Déterminer la durée t_(chute) de la chute supposée libre du coin de cube, sachant que l'intensité du champ de pesanteur est g = 10 m.s^(− 2). Commenter.
C6. Le comptage des franges s'effectue à la frange près. En considérant que la longueur d'onde étalon λ_1 est connue sans incertitude, indiquer l'incertitude relative sur l'évaluation de λ_2. Commenter.
ANNEXES
Formules trigonométriques :
cosa + cosb = 2cos[(a + b)/2]cos[(a − b)/2]; sina − sinb = 2cos[(a + b)/2]sin[(a − b)/2]; 2cosa ⋅ cosb = cos(a + b) + cos(a − b)
FIN DE L'EPREUVE
Questions fréquentes
4 questions
Sur quels chapitres porte e3a physique PSI 2009 ?
Afficher ou masquer la section
Sur quels chapitres porte e3a physique PSI 2009 ?
+
Le sujet porte entièrement sur l'optique ondulatoire : interférences lumineuses, modèle scalaire de la lumière et interféromètre de Michelson, autour du principe du lambdamètre.
Quelle est la moyenne à e3a physique PSI 2009 ?
+
D'après le rapport, la moyenne s'élève à 8,41 sur 20, avec un écart-type de 4,10.
L'épreuve e3a physique PSI 2009 autorise-t-elle la calculatrice ?
+
Non, le rapport précise que la particularité de l'épreuve était qu'elle devait être abordée sans l'usage de la calculatrice.
Quelles erreurs le jury a-t-il le plus relevées sur e3a physique PSI 2009 ?
+
Une méconnaissance du cours d'optique de base, une rédaction quasi absente réduite à des résultats sans justification, et des résultats numériques irréalistes comme un indice de réfraction du verre supérieur à 20.
Pas de description pour le moment
Commentaires• E3A Physique PSI 2009
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Interférences lumineuses (+2)Centrale Physique PSI 2008Centrale · 2008Corrigé
Même année, CCINPCCINP Physique PSI 2009CCINP · 2009Corrigé
Même chapitre : Interférences lumineusesENS Physique PSI 2017, épreuve UENS · 2017Corrigé
Même chapitre : Cohérence temporelleX ENS Physique PSI 2014X-ENS · 2014Sujet seul
