ÉCOLE NORMALE SUPÉRIEURE

COMPOSITION DE PHYSIQUE - U

(Durée : 6 heures)

L'utilisation des calculatrices est autorisée pour cette épreuve.

L'usage de calculatrices électroniques de poche à alimentation autonome, non imprimantes et sans document d'accompagnement, est autorisé. Cependant, une seule calculatrice à la fois est admise sur la table ou le poste de travail, et aucun échange n'est autorisé entre les candidats.
Dans le cas où un(e) candidat(e) repère ce qui lui semble être une erreur d'énoncé, il (elle) le signale lisiblement sur sa copie, propose la correction et poursuit l'épreuve en conséquence
Le sujet comprend 24 pages numérotées de 1 à 24 .

Les ondes gravitationnelles et leur détection

L'annonce de la découverte des ondes gravitationnelles le 11 février 2016, 100 ans après la prédiction de leur existence par Albert Einstein, fut un évènement scientifique majeur de la décennie. Leur détection non seulement valide une prédiction importante de la théorie de la Relativité Générale énoncée en 1916, mais aussi couronne des décennies de prouesses technologiques pour construire des détecteurs capables d'enregistrer leur passage, et ouvre l'ère de l'astronomie gravitationnelle.
Ce sujet comporte quatre parties largement indépendantes, mais les valeurs numériques introduites ou calculées tout le long de l'énoncé sont communes à toutes les parties.
La première partie traite essentiellement de mécanique du point et aborde la génération d'ondes gravitationnelles par des astres massifs. La seconde partie a pour but de décrire un des premiers systèmes de détection mis au point basé sur le principe d'une barre résonante. Les détecteurs interférométriques à la base de la découverte des ondes gravitationnelles sont étudiés largement dans la troisième partie, avec plusieurs sous-parties indépendantes. Une courte quatrième partie conclut le sujet sur la découverte annoncée en 2016.
Figure 1 - Gauche : illustration représentant les ondes gravitationnelles générées par deux trous noirs orbitant l'un autour de l'autre et se propageant dans l'espace. Droite : détecteur interférométrique européen Virgo situé près de Pise en Italie.

Formulaire

Constantes fondamentales

Vitesse de la lumière dans le vide c = 3 × 10^8 m s^(− 1)
Constante de Planck h = 6, 62 × 10^(− 34) J s
Constante de Boltzmann k_B = 1, 38 × 10^(− 23) J K^(− 1)
Constante de la gravitation G_N = 6, 67 × 10^(− 11) m^3 kg^(− 1) s^(− 2)
Accélération de la pesanteur terrestre g = 9, 81 m s^(− 2)
Permittivité du vide ε_0 = 8, 85 × 10^(− 12) F m^(− 1)

Valeurs numériques utiles

Masse du Soleil M_⊙ = 2 × 10^(30) kg
Distance de 1 parsec 1pc = 3, 1 × 10^(16) m
Vitesse du son dans l'aluminium v_s = 5400 m s^(− 1)

Fonctions diverses et valeurs particulières

On appelle rayon de Schwarzschild d'un objet de masse M la quantité
R_S = 2G_N M/c^2
Expression de l'opérateur Laplacien en coordonnées cylindriques
Δf(r) = (d^2 f(r))/(dr^2) + 1/r(df(r))/(dr)
pour une fonction qui dépend spatialement uniquement de r

I. Étude d'une source d'ondes gravitationnelles

Étude d'un système binaire de deux trous noirs en rotation

Dans cette première partie, nous allons commencer par étudier la dynamique de deux trous noirs en rotation l'un autour de l'autre. C'est un tel système qui a été à l'origine de la première détection des ondes gravitationnelles. Le système est supposé isolé et les trous noirs sont en interaction gravitationnelle mutuelle. Les centres de masse des deux trous noirs de masse m_1 et m_2 seront notés M_1 et M_2. Soit un référentiel R de centre O supposé galiléen. Le barycentre G du système de deux trous noirs est donné par la relation
OG^(→−) = (m_1 OM_1^(→−) + m_2 OM_2^(→−))/(m_1 + m_2).
On admettra le caractère galiléen du référentiel R^∗ dit barycentrique lié au point G. Il n'est pas question ici de réaliser les calculs en utilisant la Relativité Générale, mais on utilisera une approche newtonienne.
Q1. On suppose que, malgré les aspects relativistes du système étudié, la force gravitationnelle entre les deux corps suit la loi de Newton classique. Exprimer la force F_(1 → 2)^(→−) exercé par M_1 sur M_2 en fonction des masses, de la constante de la gravitation G_N et du vecteur u⃗_r = M_1 M_2^(→−)/‖M_1 M_2^(→−)‖.
Q2. Les deux trous noirs M_1 et M_2 sont animés respectivement d'une vitesse v⃗_1 et v⃗_2 dans le référentiel galiléen R. On pose v⃗_G = dOG^(→−)/dt la vitesse du barycentre G dans le référentiel R. Exprimer v⃗_G en fonction de v⃗_1, v⃗_2 et des masses.
Q3. Exprimer le moment cinétique total L⃗_G au point G du système et montrer qu'il est conservé au cours du temps. Que cela implique-t-il sur le mouvement des deux trous noirs?
Q4. On pose r⃗(t) = M_1 M_2^(→−) et μ = m_1 m_2/(m_1 + m_2) la masse dite réduite. À l'aide du principe →−^(fondamental de la dynamique appliqué dans le référentiel R, exprimer OM_1^(→−) et OM_2^(→−) en fonction de)F_(1 → 2)^(→−), puis montrer que
μr⃗¨ = F_(1 → 2)^(→−).
Le problème se réduit donc à l'étude du mouvement d'un mobile fictif M de position GM^(→−) = M_1 M_2^(→−) = r⃗(t), de masse μ, dans un champ de force centrale newtonien F_(1 → 2)^(→−), et dans le référentiel R^∗ supposé galiléen.
Q5. Rappeler sans démonstration les principales propriétés des trajectoires dans les champs à force centrale conservative.
Dans le référentiel R^∗, on suppose que le point fictif M suit une orbite circulaire de rayon a, avec une vitesse notée v⃗^∗. On étudie son mouvement en coordonnées polaires d'origine G. On note {u⃗_r, u⃗_θ, u⃗_z} les vecteurs directeurs, u⃗_z étant normal au plan de la trajectoire. A t = 0, le point M est situé en M_0 et possède une vitesse v⃗_0^∗.
Q6. Réaliser un schéma paramétré représentant la trajectoire du point M dans le référentiel R^∗ muni d'un système de coordonnées polaires ainsi que les différentes données pertinentes du problème, puis exprimer littéralement les vecteurs position r⃗ = GM^(→−), vitesse v⃗^∗ et accélération a⃗^∗ du point M en fonction des vecteurs de base et des paramètres du problème.
Q7. À l'aide de l'équation 2 , montrer que la norme de la vitesse ‖v⃗^∗‖ est constante et donner sa valeur. Déterminer la période de révolution T de M autour du point G en fonction de G_N, m_1, m_2 et a. Quel nom porte cette loi?
Q8. À l'aide de l'équation 1 , montrer que les trous noirs M_1 et M_2 suivent aussi des orbites circulaires autour du point G dans le référentiel R^∗, de rayons respectifs a_1 = aμ/m_1 et a_2 = aμ/m_2. Représenter sur un nouveau schéma les trajectoires des points M, M_1 et M_2.

Émission des ondes gravitationnelles

Dans le référentiel barycentrique doté d'un repère cartésien (avec l'axe u⃗_z normal au plan du mouvement), les trajectoires des deux astres en fonction du temps sont données par
M_1 : {x_1(t) = a_1 cosΩt; y_1(t) = a_1 sinΩt M_2 : {x_2(t), = − a_2 cosΩt; y_2(t), = − a_2 sinΩt
avec Ω = 2π/T, tel que sur la figure 2 .

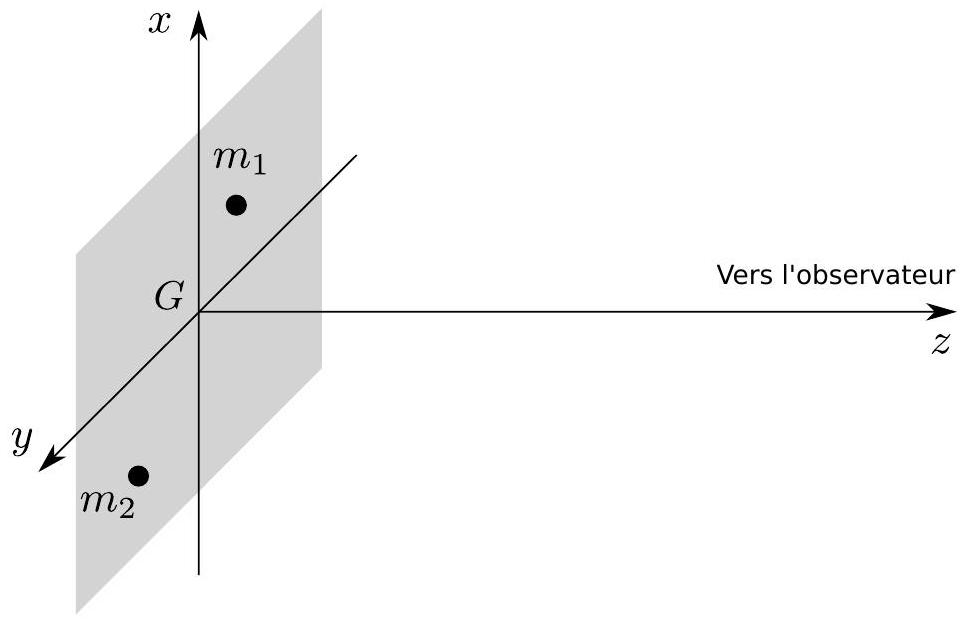

Figure 2 - Observation des deux astres orbitant dans le plan xGy.
L'observateur muni d'un détecteur d'onde gravitationnelle est situé à une distance R du système binaire de trous noirs sur l'axe u⃗_z. En Relativité Générale, l'amplitude (sans dimension) des ondes gravitationnelles h(t) est donnée par l'équation matricielle
h(t) = (2G_N)/(Rc^4)(d^2 I(t − R/c))/(dt^2)
où h(t) et I(t) sont ici des matrices 2 × 2. On notera h_(ij) (resp. I_(ij) ) l'élément ij de la matrice h (resp. I ). L'équation précédente se réécrit alors terme à terme
h_(ij)(t) = (2G_N)/(Rc^4)(d^2 I_(ij)(t − R/c))/(dt^2)
avec
{I_(11)(t), = m_1 x_1^2(t) + m_2 x_2^2(t); I_(22)(t), = m_1 y_1^2(t) + m_2 y_2^2(t); I_(12)(t), = m_1 x_1(t)y_1(t) + m_2 x_2(t)y_2(t) = I_(21)(t)
Q9. Par une analyse dimensionnelle, relier la quantité I_(ij) à une quantité de mécanique classique. Calculer explicitement les quatre termes I_(ij) en fonction de a, Ω et μ.
Q10. Montrer que l'amplitude des ondes gravitationnelles s'écrit
{h_(11)(t) = − h_(22)(t) = − 1/R(4G_N)/(c^4)μa^2 Ω^2 cos[2Ω(t − R/c)]; h_(12)(t) = h_(21)(t) = − 1/R(4G_N)/(c^4)μa^2 Ω^2 sin[2Ω(t − R/c)]
et décrire la forme d'onde attendue. On note f_(OG) la fréquence des ondes gravitationnelles. Relier f_(OG) à la pulsation de l'orbite Ω.
Q11. Montrer que f_(OG) ≈ 50 Hz pour un système de deux trous noirs de masses m_1 = m_2 = 30M_⊙ séparés par une distance a = 4R_S (avec R_S le rayon de Schwarzschild effectif correspondant à la somme des deux masses). Calculer numériquement le rapport entre leur vitesse relative ‖v⃗^∗‖ et la vitesse de la lumière c. Vérifier que l'amplitude de l'onde attendue observée à une distance R = 400Mpc est d'environ 10^(− 21). Les données utiles à ces questions sont fournies en début de sujet.

Forme de l'onde gravitationnelle et évolution du système binaire

Nous nous intéressons maintenant à la perte d'énergie du système formé par les deux trous noirs, liée à l'émission des ondes gravitationnelles. Les équations de la Relativité Générale prédisent que la puissance rayonnée en ondes gravitationnelles sur une sphère de rayon R est donnée par
P = (G_N)/(5c^5)∑_(i = 1)^2∑_(j = 1)^2⟨((d^3 Q_(ij))/(dt^3))^2⟩
avec la matrice Q définie par
Q = I − 1/2Tr(I)(1, 0; 0, 1)
où Tr(I) désigne la trace de la matrice I définie équation 4. Les chevrons ⟨f(t)⟩ désignent la moyenne temporelle d'une fonction périodique f(t) sur une période.
Q12. Montrer que l'énergie mécanique totale E^∗ du système de deux trous noirs dans le référentiel barycentrique s'écrit
E^∗ = 1/2μa^2 Ω^2 − (G_N μM_(tot))/a = − (G_N μM_(tot))/(2a)
avec M_(tot) = m_1 + m_2.
Q13. Le système binaire perd de l'énergie sous forme d'ondes gravitationnelles. Montrer que
1/(E^∗)(dE^∗)/(dt) = − 1/a(da)/(dt) = 2/31/Ω(dΩ)/(dt)
et discuter de l'évolution des orbites au cours du temps.
Q14. Exprimer les quatre éléments de la matrice Q puis montrer que
P = (32)/5(G_N^4 μ^2 M_(tot)^3)/(c^5 a^5)
Q15. L'énergie mécanique totale du système binaire n'est pas conservée. Elle diminue et sa variation est égale à la puissance rayonnée par ondes gravitationnelles. À l'aide du théorème de l'énergie mécanique, établir l'équation différentielle donnant l'évolution de a(t) et la résoudre. On notera a_0 = a(t_0) la condition initiale à un temps arbitraire t_0 = 0. Commenter la solution. Qualitativement, à l'aide de la question Q10 expliquer comment évolue alors l'amplitude de h(t) au cours du temps.
Q16. Montrer que
(df_(OG))/(dt) = (96)/5π^(8/3)(G_N^(5/3)μM_(tot)^(2/3))/(c^5)f_(OG)^(11/3)
avec f_(OG) la fréquence de l'onde gravitationnelle. Commenter brièvement cette expression et tracer l'allure de la fonction h(t) au cours du temps jusqu'au moment théorique de la collision. Quelles hypothèses sont à remettre en cause peu de temps avant la collision des deux astres?

Effet des ondes gravitationnelles sur la matière

Les ondes gravitationnelles h(t) représentent des déformations de l'espace-temps qui se propagent librement dans l'espace, suivant une équation de d'Alembert. En outre, elles possèdent deux polarisations ( h_+ et h_×) transversales à leur direction de propagation. En utilisant les notations de l'équation 7 , on a :
h_+(t) = h_(11)(t) = − h_(22)(t), h_×(t) = h_(12)(t) = h_(21)(t)
h(t) = (h_+(t), h_×(t), 0; h_×(t), − h_+(t), 0; 0, 0, 0)
pour une onde se propageant selon l'axe z depuis une source située à une distance R(h(t) est donc dorénavant une matrice 3 × 3 ).
Nous allons maintenant nous intéresser à l'effet d'une onde gravitationnelle sur la matière. On considère tout d'abord une assemblée de particules initialement au repos, et on cherche à exprimer le déplacement relatif des particules dû au passage d'une onde gravitationnelle. Pour ce faire, on se place dans le référentiel galiléen local de l'une des particules, positionnée à l'origine d'un repère cartésien, et on étudie le déplacement relatif d'une autre particule, nommée particule test, initialement positionnée en r⃗_0 = (x_0, y_0, z_0). Posons δx(t) = x(t) − x_0, δy(t) = y(t) − y_0, et δz(t) = z(t) − z_0 les déplacements de la particule test selon les trois axes du plan cartésien. On notera ξ⃗ = (δx, δy, δz) le vecteur déplacement et on considérera ces déplacements petits devant les longueurs typiques en jeu dans ce problème. L'étude des équations de la Relativité Générale montre que l'onde gravitationnelle h(t) déforme l'espace-temps de sorte que la particule test est déplacée d'un vecteur ξ⃗ donnée par l'équation différentielle matricielle
(d^2 ξ⃗(t))/(dt^2) = 1/2(∂^2)/(∂t^2)[h(t − R/c) ⋅ r⃗_0]
Q17. Montrer que
δx = 1/2h_+x_0 + 1/2h_×y_0, δy = − 1/2h_+y_0 + 1/2h_×x_0, δz = 0
et justifier que les modifications de distance dues au passage d'une onde gravitationnelle sont imperceptibles dans la vie quotidienne à l'aide des applications numériques établies question Q11.

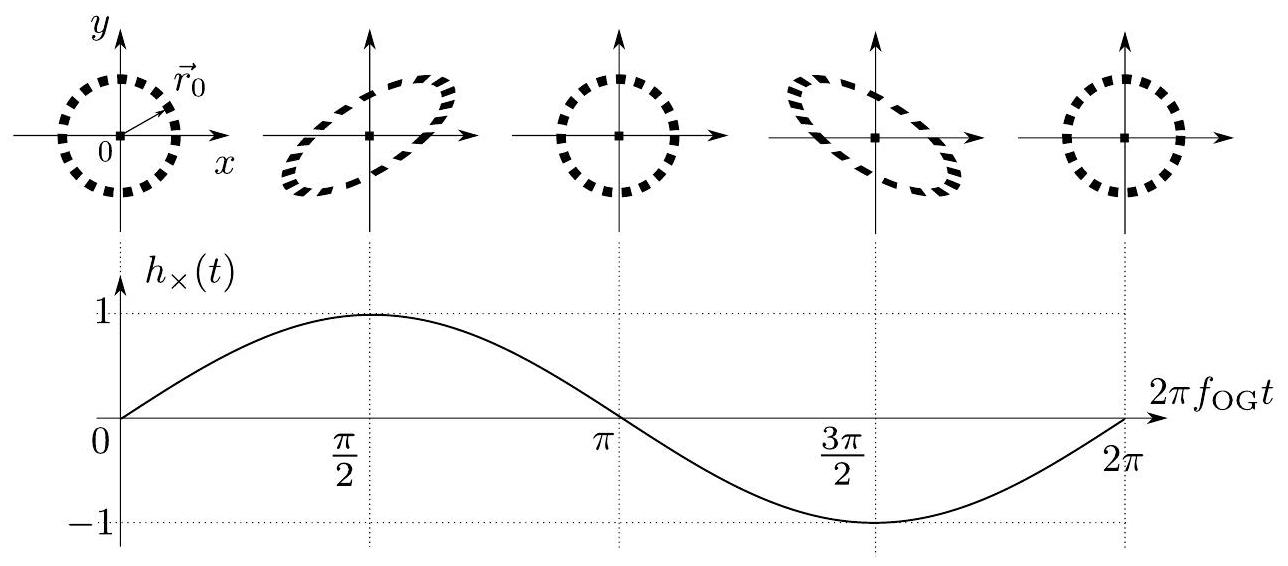

Figure 3 - Effet d'une onde gravitationnelle polarisée h_×uniquement sur une assemblée de particules ponctuelles disposées en cercle au cours du temps, tel que prédit par l'équation 16, dans le référentiel galiléen d'une particule postionnée à l'origine du repère cartésien. Les distances sont altérées et le cercle est déformé par le passage de l'onde. La fonction h_×(t) est ici normalisée à 1 .
Q18. La figure 3 représente l'effet du passage d'une onde gravitationnelle de polarisation purement h_× sur une assemblée de particules tests disposées en cercle ( h_+ = 0 ), tel que prédit par les équations 16 . Pour un ensemble de particules tests placées en cercle tel que sur la figure 3 en t = 0, représenter de la même manière l'effet d'une onde de polarisation purement h_+(h_× = 0) et commenter.
La lumière se propageant à la vitesse c dans tous les référentiels (principe de la relativité restreinte), le temps de parcours des photons entre deux points est modifié par le passage d'une onde gravitationnelle car celle-ci va allonger ou rétrécir la distance entre ces deux points. On considère maintenant deux miroirs sur l'axe x séparés par une distance L_0 en l'absence d'onde gravitationnelle.
Pour toute la suite du problème, on suppose h_× = 0.
Q19. On aimerait supposer que l'on peut négliger le déplacement des miroirs dû au passage de l'onde gravitationnelle pendant que la lumière réalise un aller-retour entre ceux-ci. Donner une condition sur L_0 pour que cette affirmation soit vraie si on suppose que l'onde gravitationnelle a été générée par le système binaire de trous noirs étudié en première partie. Commenter la faisabilité d'un détecteur à miroirs fondé sur la mesure d'un temps d'aller-retour de la lumière installé sur Terre ou dans l'espace.
Q20. Exprimer le temps de parcours infinitésimal dτ_x que prend la lumière pour parcourir une distance initialement dx lorsqu'elle est modifiée par le passage d'une onde gravitationnelle. On note n l'indice du milieu. Puis, si on suppose que le temps d'aller-retour est petit devant l'inverse de la fréquence de l'onde, calculer le temps d'aller-retour total τ_x entre deux miroirs initialement séparés d'une distance L_1^0 et alignés selon l'axe x.
Q21. Répéter le calcul pour une distance dy et deux miroirs alignés selon l'axe y et séparés d'une distance L_2^0. Montrer que la différence de temps d'aller-retour est
τ_x − τ_y = (nh_+(t)(L_2^0 + L_1^0))/c + (2n(L_1^0 − L_2^0))/c.
Imaginer un dispositif capable de détecter le passage d'une onde gravitationnelle.

II. Détection des ondes gravitationnelles : les barres résonantes

Les barres résonantes sont historiquement les premiers détecteurs terrestres dédiés à la détection des ondes gravitationnelles. Le principe repose sur le fait que des ondes gravitationnelles de fréquence appropriée peuvent exciter les modes de vibration d'un solide. Le premier détecteur construit par Joe Weber au début des années 60 est simplement un cylindre de niobium instrumenté. Dans cette partie, nous allons étudié un détecteur plus récent nommé Explorer, installé au CERN à Genève. Il est constitué principalement d'un cylindre d'aluminium de longueur d'environ L = 3 m et de masse M_b = 2270 kg, couplé à un capteur (transducteur capacitif) permettant d'enregistrer les vibrations de la barre (voir figure 4). Le tout est installé dans une chambre à vide, elle-même immergée dans un cryostat refroidi à l'hélium liquide à 2 K . La barre résonante est isolée des vibrations du sol par des atténuateurs mécaniques.

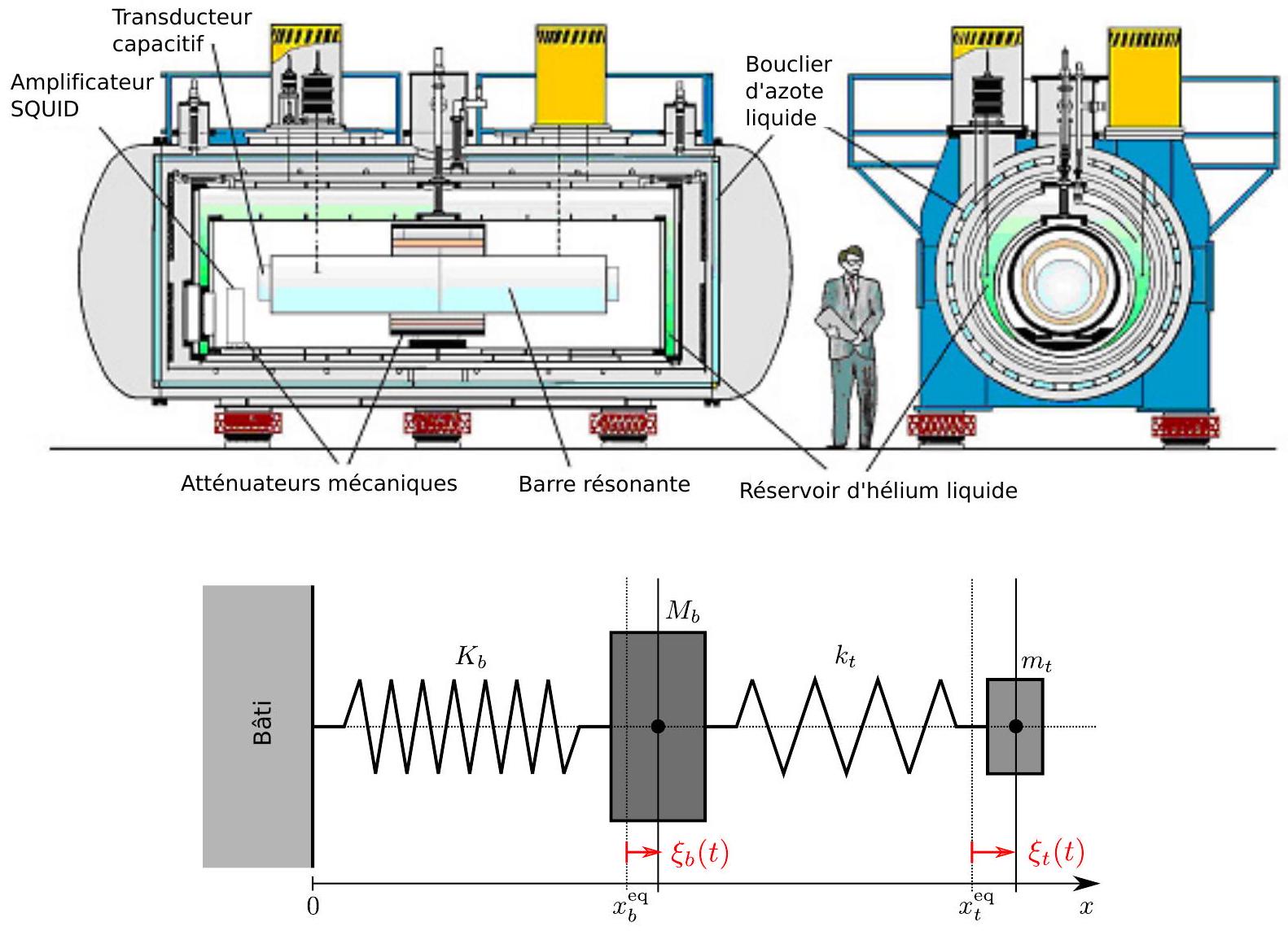

Figure 4 - Haut : schéma de principe du détecteur Explorer (source : adapté du site http ://www.lnf.infn.it/esperimenti/rog). Bas : modélisation de la barre d'aluminium muni du transducteur par deux oscillateurs mécaniques de masses M_b et m_t couplés par des ressorts de raideur K_b et k_t, avec M_b≫m_t. Les deux oscillateurs sont accordés sur la même fréquence de résonance. Les positions d'équilibre des masses M_b et m_t sont respectivement x_b^(eq) et x_t^(eq).

Principe d'une barre résonante

Une barre résonante peut être modélisée comme un ensemble d'oscillateurs harmoniques élémentaires de pulsations de résonance ω_p = (2p + 1)πv_s/L (on ne considère que les modes longitudinaux et d'ordre impair) où v_s est la vitesse du son dans le matériau et p un entier.
Q22. Donner l'expression pour la pulsation de résonance du mode fondamental ω_0 et sa valeur numérique pour la barre de Explorer.
Supposons qu'une onde gravitationnelle d'amplitude h_+(t) produise un déplacement ξ(t) d'une des faces du cylindre, face à laquelle est fixé le transducteur. Alors, en l'absence de toute autre force (les autres forces sont considérées comme du bruit), ξ(t) obéit à l'équation différentielle
(d^2 ξ)/(dt^2) + (ω_0)/Q(dξ)/(dt) + ω_0^2 ξ = (2L)/(π^2)(d^2 h_+)/(dt^2)
où Q représente le facteur de qualité du matériau. Pour la barre de Explorer, Q ≈ 7 × 10^7. On introduit les fonctions complexes ξ_–(ω) et h_–_+(ω) définies par :
ξ(t) = Re[ξ_–(ω)e^(jωt)], h_+(t) = Re[h_–_+(ω)e^(jωt)]
où Re[…] désigne la partie réelle d'un nombre complexe.
Q23. Déterminer la fonction de transfert gravitationnelle G_–(ω) = ξ_–(ω)/h_–_+(ω). A quel type de filtre cette fonction de transfert correspond-elle?
Q24. Calculer |G_–(ω)|^2 et déterminer sans démonstration son maximum G_(max) ⋅
Q25. Le diagramme de Bode correspondant à la fonction de transfert G_–(ω) est représenté figure 5. Interpréter au maximum ce diagramme à l'aide de la fonction de transfert (zones rectilignes, région ω ≈ ω_0, gain et phase).
Q26. La réponse impulsionnelle de la barre de Explorer à une onde gravitationnelle courte de durée τ ≈ 1/f_(OG) approximée par une impulsion s'écrit
ξ(t) ≈ (2L)/(π^2)e^(− (ω_0 t)/(2Q))Re[h_–_+(ω_0)]ω_0 τsin(ω_0 t).
Pourquoi la réponse est-elle essentiellement une fonction oscillante de pulsation ω_0 ? Donner un ordre de grandeur du déplacement maximum ξ pour une onde gravitationnelle typique.

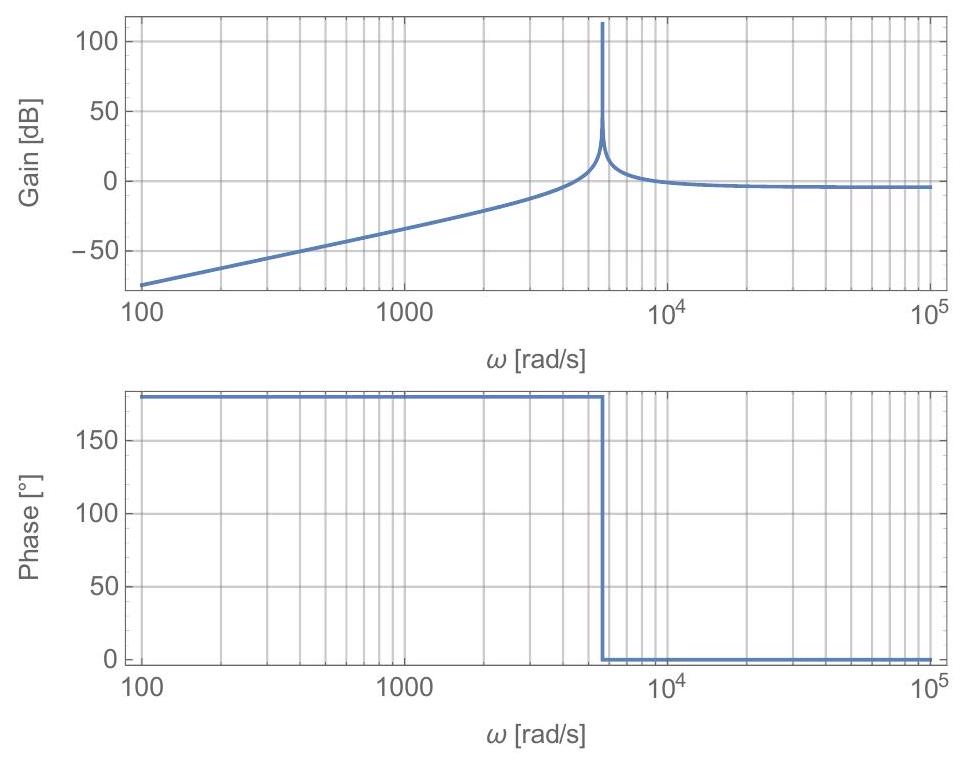

Figure 5 - Diagramme de Bode de la fonction de transfert G_–(ω) pour L = 3 m et Q = 7 × 10^7.

Système oscillant à deux masses

Les variations de longueur de la barre dues au passage d'une onde gravitationnelle sont extrêmement ténues. Pour les amplifier, on peut coupler la barre à un autre résonateur de masse m_t≪M_b dont les oscillations seront plus importantes et mesurables. Les deux oscillateurs couplés sont modélisés par des systèmes masse-ressort couplés tel que sur la figure 4.
Q27. Pour que le couplage soit parfait entre les deux oscillateurs, on veut qu'ils aient les mêmes fréquences de résonance. Établir une relation sur m_t, k_t, M_b et K_b pour satisfaire cette condition.
Q28. Exprimer E_b et E_t les énergies mécaniques respectives de l'oscillateur de masse M_b et de l'oscillateur de masse m_t considérés indépendamment. En supposant le transfert d'énergie parfait entre les deux oscillateurs ( E_b = E_t ), montrer que l'amplitude des oscillations ξ_t^(max) du second oscillateur est amplifiée de
ξ_t^(max) ≈ √((M_b)/(m_t))ξ_b^(max).
On pourra supposer que les deux résonateurs oscillent en phase. Donner un ordre de grandeur de ξ_t^(max) pour m_t = 0, 7 kg.

Étude d'un transducteur capacitif

Un transducteur est un dispositif capable de transformer les oscillations mécaniques du détecteur en signal électrique. Dans cette partie nous allons étudier le fonctionnement d'un transducteur capacitif équipant le détecteur Explorer.
Le transducteur est constitué principalement d'un condensateur plan dont une des armatures constitue le second résonateur étudié dans la partie précédente, l'autre est solidaire du bâti. Les armatures du condensateur sont des disques de rayon a = 6, 6 cm espacés d'une distance e(t) selon l'axe u⃗_z. L'espacement e(t) varie avec les oscillations ξ(t) de la barre de Explorer.
Dans un premier temps, on suppose toutes les quantités statiques (ξ(t) = 0, e(t) = e_0 ≈ 10μ m). Les armatures possèdent des charges ± q_0 telles que sur la figure 6 et leurs centres ont pour coordonnées z = ± e_0/2. On négligera les effets de bord.

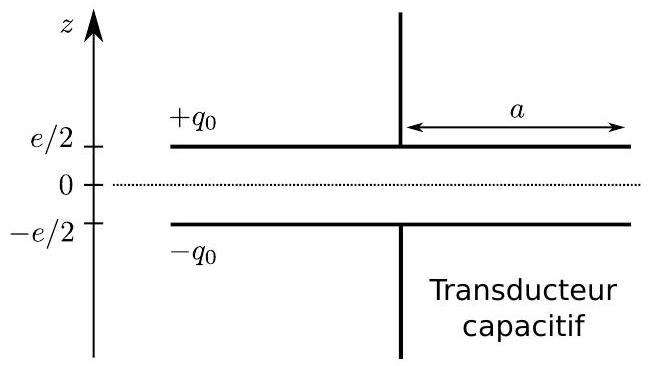

Figure 6 - Gauche : schéma de principe du transducteur capacitif dont les armatures sont espacées d'une distance e(t). Droite : allure de la fonction E(x)/E_1.
Figure 6 - Gauche : schéma de principe du transducteur capacitif dont les armatures sont espacées d'une distance e(t). Droite : allure de la fonction E(x)/E_1.
Q29. Calculer le champ électrique E⃗_0(z) à l'intérieur et à l'extérieur du condensateur.
Q30. Calculer la différence de potentiel U(e_0) = V(e_0/2) − V(− e_0/2) entre les disques du condensateur, avec V(z) le potentiel électrique. On supposera que V(0) = 0.
Q31. Définir la capacité C_0 du condensateur en fonction des données du problème. Calculer sa valeur numérique.
Nous allons maintenant vérifier que les relations établies dans les trois questions précédentes restent valides en régime variable pour une gamme de fréquences que l'on précisera. L'espacement entre les armatures est dorénavant une fonction du temps e(t) = e_0 + ξ_t^(max)cosωt. On cherche maintenant un champ électrique E⃗ à l'intérieur du condensateur de la forme E⃗ = E⃗_0 + E(r)cos(ωt)u⃗_z (ou en notation complexe E⃗_– = E⃗_0 + E(r)e^(jωt)u⃗_z ).
Q32. À l'aide des équations de Maxwell, montrer que E(r) est solution de
(d^2 E(r))/(dr^2) + 1/r(dE(r))/(dr) + (ω^2)/(c^2)E(r) = 0.
Q33. La solution à cette équation s'écrit sous la forme d'une série entière
E(x) = E_1∑_(n = 0)^∞(− 1)^n(x^(2n))/(2^(2n)(n!)^2)

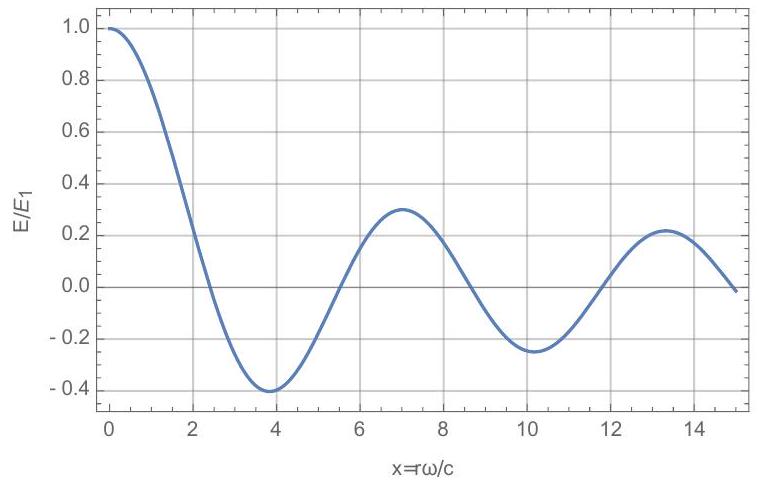

avec x = rω/c et E_1 une constante. L'allure de cette fonction est représentée figure 6. Donner une condition sur ω, a et c pour que l'étude du condensateur dans l'approximation des régimes quasi-stationnaires (ARQS) soit valide. En déduire que le champ E⃗ peut être considéré uniforme dans le condensateur et donner un ordre de grandeur de la fréquence maximale pour laquelle l'ARQS reste valable.
Q34. Dans l'hypothèse où E⃗ est approximativement uniforme dans le condensateur, calculer le champ B⃗ à l'intérieur du condensateur à l'aide du théorème de Stokes. On précisera d'abord la forme du champ recherché à l'aide des symétries du problème.
Q35. Dans le régime rω/c≪1, on admet qu'à l'intérieur du condensateur E⃗ ≈ − grad ^(→−)V dans l'ARQS. On estime que E_1 ≈ E_0 ξ_t^(max)/e_0. Dans ces conditions, en déduire l'expression du potentiel électrique V(z, t) en fonction de E_0, ξ_t^(max), e_0, z et ω. Commenter.
Q36. Le transducteur fonctionne dans un régime où les armatures du condensateur sont maintenues à une charge constante ± q_0 par une alimentation extérieure. Montrer que U(e_0, t) = U(e(t)) et donner une expression pour la capacité C_t du transducteur. Conclure.
Q37. Le condensateur possède une capacité statique d'environ C_t ≈ 13nF, chargé sous une tension U ≈ 310 V. Donner un ordre de grandeur du gain α = U/e puis de la variation de tension δU attendue pour un déplacement ξ_t≪e des armatures.

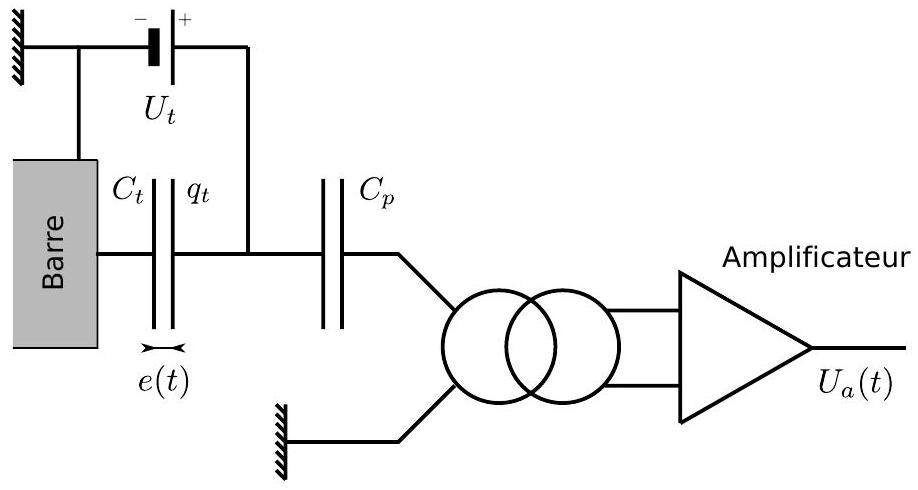

Figure 7 - Insertion du transducteur C_t dans la chaîne d'acquisition du détecteur Explorer (source : adapté du site http ://www.lnf.infn.it/esperimenti/rog). Un système d'amplification du signal est raccordé au circuit transducteur via un transformateur (symbolisé par les deux cercles enlacés).

Filtrage et détection du signal

Étant donnée la faiblesse des signaux mis en jeu, le transducteur capacitif est branché sur un circuit électrique amplificateur. Cependant l'ensemble de la chaine électronique est susceptible de rajouter du bruit au signal et de l'amplifier tout autant. Pour filtrer le bruit et détecter le signal gravitationnel, on peut mettre en œuvre une détection synchrone.
Q38. Commenter les effets bénéfiques et nocifs dus à la présence du condensateur C_p dans le circuit électrique présenté figure 7
Q39. Rappeler le principe de la détection synchrone.
Q40. Pourquoi la détection synchrone est-elle bien adaptée aux barres résonantes et comment la mettre en œuvre?

III. Détection des ondes gravitationnelles : détecteur

interférométrique

La détection directe d'ondes gravitationnelles annoncée le 11 février 2016 a été réalisée à l'aide d'un détecteur dit interférométrique. Celui-ci est fondé sur la notion d'interférence lumineuse. La lumière étant une onde, elle peut interférer avec elle-même tout comme les ondes mécaniques ou acoustiques. Suivant le déphasage entre deux ondes lumineuses, les interférences peuvent être constructives (renforcement de l'intensité lumineuse) ou destructives (intensité lumineuse nulle).
Pour réaliser des interférences lumineuses de manière à détecter le passage d'une onde gravitationnelle, le dispositif expérimental doit satisfaire à de nombreuses contraintes technologiques. Le principe de détection par interférences sera abordé dans les questions Q41 à Q47 puis divers aspects pour améliorer la sensibilité du détecteur seront étudiés dans les parties suivantes, largement indépendantes, mais focalisées sur l'amélioration de la sensibilité du détecteur.

Dispositif de Michelson

La géométrie du système de détection suit celle d'un interféromètre de Michelson. Les résultats du premier interféromètre de ce type, créé en 1881, ont ouvert la voie à la théorie de la Relativité Restreinte d'Einstein, et il est notable que le même dispositif, largement amélioré, a permis de confirmer une prédiction de la Relativité Générale.
Une unique source laser de longueur d'onde dans le vide λ = 1064 nm est dirigée vers une lame séparatrice semi-réfléchissante inclinée à 45^∘ qui distribue la moitié de la puissance dans deux directions u⃗_x et u⃗_y. On appelle bras les parties du montage correspondantes de longueur respective L_1 et L_2 (voir figure 8). Chacun des bras est terminé par un miroir de très haute réflectivité qui renvoie la lumière vers la lame séparatrice. Un détecteur en sortie permet d'observer la combinaison des ondes lumineuses provenant des deux bras de l'interféromètre. La différence de parcours de la lumière dans chacun des deux bras est à l'origine des interférences lumineuses observées au niveau du détecteur. En effet les deux ondes débouchent du système avec des phases différentes dues à la différence de distance parcourue ce qui est de nature à provoquer des interférences.

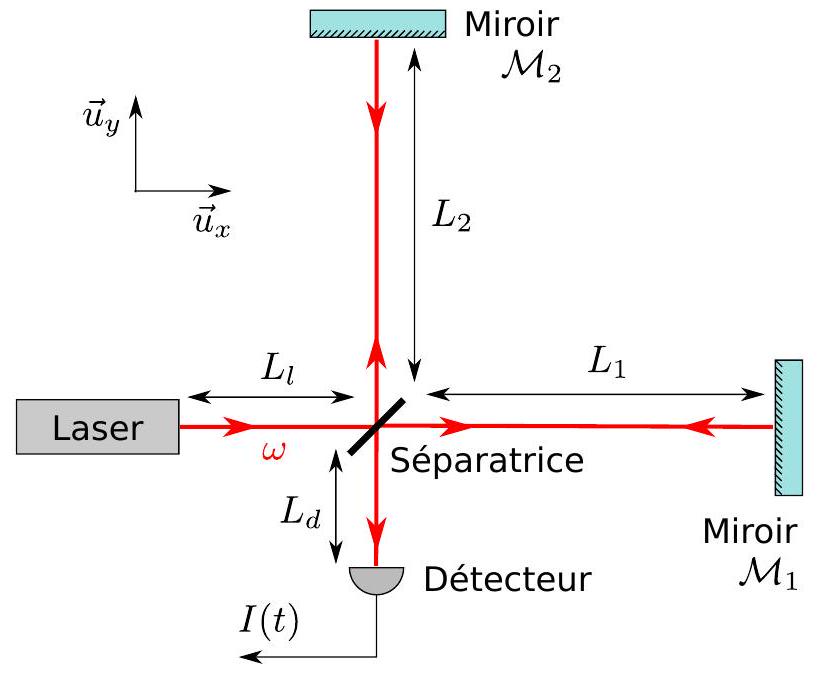

Figure 8 - Interféromètre de Michelson.
Une version simple de l'interféromètre de Michelson est présentée figure 8 avec ses notations. On décrit la source laser par une onde électromagnétique plane progressive harmonique de la forme E⃗ = E⃗_0 e^(j(ωt − nk⃗ ⋅ r⃗)) en notation complexe, avec n l'indice du milieu traversé et ‖k‖ = ω/c. Le vecteur d'onde k⃗ est dirigé selon u⃗_x en sortie du laser et dans le bras de longueur L_1, et selon u⃗_y dans le bras de longueur L_2 et à l'arrivée sur le détecteur. Pour une onde électromagnétique, on définit les coefficients complexes de réflexion r et de transmission t par
E⃗_(réfléchi) = rE⃗_(incident), E⃗_(transmis) = tE⃗_(incident).
Pour la séparatrice, on note r_s (resp. t_s ) le coefficient de réflexion (resp. transmission). Les coefficients de réflexion des miroirs M_1 et M_2 sont r_1 = r_2 = − 1.
Q41. Écrire l'expression du champ électromagnétique E⃗_1 reçu au niveau du détecteur pour la partie du faisceau ayant réalisé un aller-retour dans le bras de longueur L_1 depuis la source laser. Faire de même pour la seconde partie du faisceau (champ E⃗_2 ). Comme sur le schéma, on notera L_l et L_d les distances respectives du laser et du détecteur au centre de la séparatrice et on suppose que r⃗ = 0 au niveau du laser. Montrer que la différence de phase entre les champs E⃗_1 et E⃗_2 est
Δφ = 2nk(L_1 − L_2).
Q42. Schématisons ce qui se passe au niveau du détecteur de lumière. Sur un schéma, représenter deux ondes de longueur d'onde λ déphasées de Δφ = 2pπ avec p ∈ ℤ, puis leur somme. Faire de même pour deux ondes déphasées de Δφ = (2p + 1)π. Indiquer dans quels cas on a des interférences constructives ou destructives.
Q43. L'intensité optique mesurée sur le détecteur est I = ⟨‖E⃗_(tot)‖^2⟩_τ où les chevrons ⟨ ⋅ ⟩_τ représentent la moyenne temporelle sur un temps τ≫1/ω. Sachant que E⃗_(tot) = E⃗_1 + E⃗_2, montrer que
I = I_0 cos^2[(Δφ)/2] = I_0 cos^2[nk(L_1 − L_2)]
avec I_0 que l'on déterminera.
En l'absence d'onde gravitationnelle, on note respectivement L_1^0 et L_2^0 les longueurs des bras de l'interféromètre alignés selon les axes x et y. Suite au passage d'une onde gravitationnelle h_+(t), les longueurs des bras sont modifiées respectivement de δL_1(t) et δL_2(t) de telle sorte que
L_1(t) = L_1^0 + δL_1(t), L_2(t) = L_2^0 + δL_2(t).
La longueur des bras de l'instrument est asservie de façon à ce que nk(L_1^0 − L_2^0) = φ_0/2 avec φ_0 une phase dont on déterminera la valeur optimale dans une question ultérieure.
Q44. On pose x = L_1 − L_2 et δx = δL_1 − δL_2. Montrer que l'intensité en sortie de l'interféromètre est
I = I_0 cos^2[nkδx + (φ_0)/2]
Q45. Linéariser cette expression en supposant que δx≪λ et montrer que la variation d'intensité δI due au passage de l'onde gravitationnelle s'écrit
δI = − I_0 nkδxsinφ_0.
Pour quelles valeurs de φ_0 cette variation d'intensité est-elle maximale? À la lumière de vos réponses à la question Q42, comment est donc réglé l'interféromètre au repos?
Q46. Relier la différence de phase Δφ à la différence de temps de parcours τ_x − τ_y des photons empruntant les deux bras de l'interféromètre alignés selon les axes x et y. On pose L_0 = (L_1^0 + L_2^0)/2. À l'aide des question Q21 et Q44, donner δx en fonction de h_+(t) et L_0.
Q47. Pour le détecteur Virgo, les bras mesurent 3 km au repos. Pourquoi utiliser un interféromètre si grand? Donner un ordre de grandeur de δx et de Δφ − φ_0. Vérifier l'approximation δx≪λ et comparer δx à des ordres de grandeurs usuels.

Cavité Fabry-Pérot

D'après les résultats précédents sur l'interféromètre de Michelson simple, la sensibilité de détection des ondes gravitationnelles est limitée par la taille des bras de l'instrument. Or construire des bras de longueur bien supérieure à 3 km représente un défi technologique, géographique et financier bien trop important, à moins d'aller dans l'espace. Pour contourner ce problème les scientifiques ont eu l'idée d'ajouter au dispositif deux cavités Fabry-Pérot symbolisées sur la figure 9 par deux paires de miroirs. Dans ces cavités la lumière réalise plusieurs aller-retours et augmente ainsi artificiellement son temps de parcours.

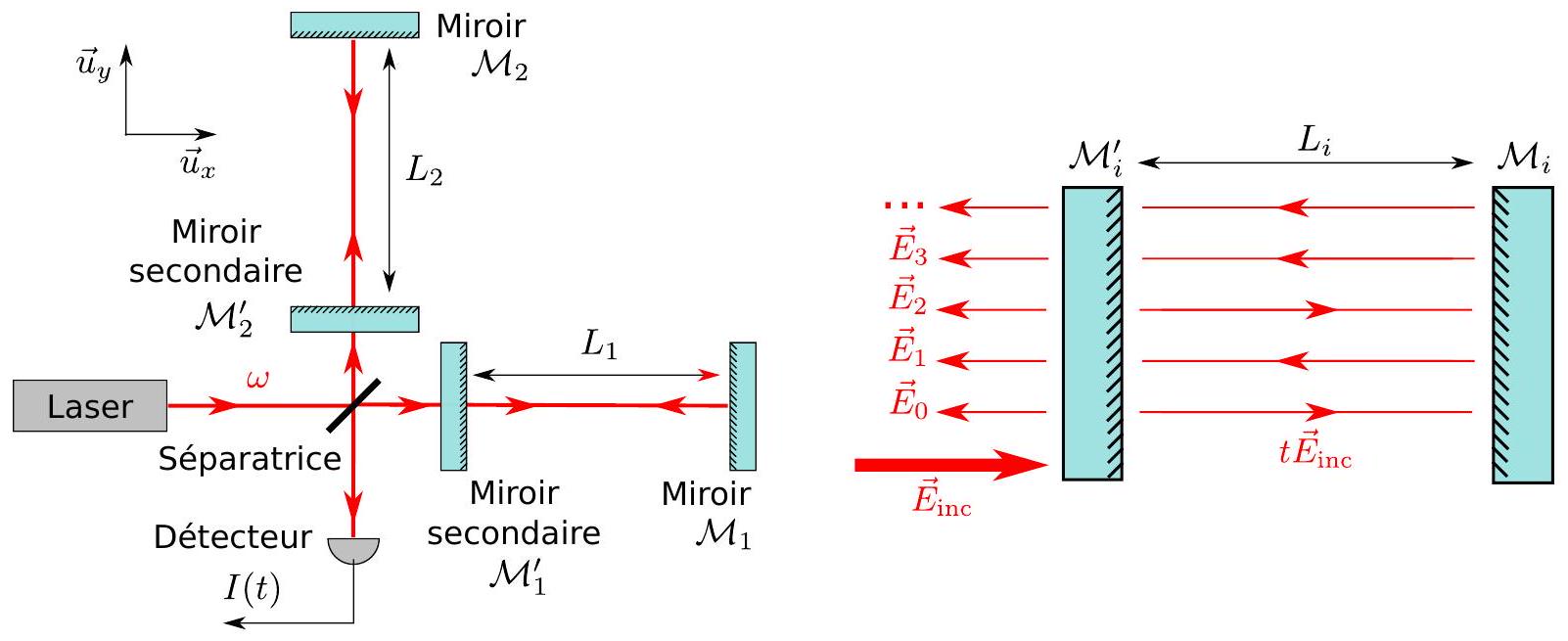

Figure 9 - Gauche : interféromètre de Michelson avec cavités Fabry-Pérot. Droite : étude d'une cavité Fabry-Pérot.
Dans les questions suivantes, nous allons donc étudier une cavité Fabry-Pérot comme décrite sur la partie droite de la figure 9 . Un miroir M_i^′ semi-réfléchissant de coefficients de réflexion r_i^′ et de transmission t_i^′ est placé en vis-à-vis du miroir M_i de réflectivité supposée parfaite ( r_i = − 1, t_i = 0 ), à une distance L_i. On admettra que pour une onde venant de la gauche, au niveau de M_i^′ on a r_i^′ > 0 réel et pour une onde venant de la droite le coefficient de réflexion vaut − r_i^′.
Le champ électrique incident est une onde plane monochromatique progressive notée E⃗_(inc) avec les mêmes conventions que précédemment. On notera E⃗_p le p-ième champ électrique émergeant du dispositif, déphasé par rapport au champ incident après p allers-retours à l'intérieur de la cavité, tel que sur la figure 9 . L'indice optique dans la cavité vaut n.
Dans les questions suivantes, on s'intéresse à la cavité Fabry-Pérot situé dans le bras i = 1.
Q48. Écrire le champ électrique E⃗_0 en fonction de E⃗_(inc), puis le champ E⃗_1 en fonction du champ E⃗_(inc), L_1 la longueur de la cavité sur le bras 1 et des coefficients de réflexion et transmission. Déterminer le champ E⃗_p en fonction du champ E⃗_(p − 1) pour p > 2. En déduire l'expression de E⃗_p en fonction de E⃗_(inc) pour p > 1.
Q49. Le champ électrique total émergeant de la cavité 1 est E⃗_1^′ = ∑_(p = 0)^∞E⃗_p. Montrer que
E⃗_1^′ = [(r_1^′ − e^(− 2jnkL_1))/(1 − r_1^′ e^(− 2jnkL_1))]E⃗_(inc)
On admettra que (t_1^′)^2 + (r_1^′)^2 = 1.
Q50. On pose R_1 tel que E⃗_1^′ = R_1 E⃗_(inc). Montrer que |R_1|^2 = 1 pour toute longueur L_1. Qu'est-ce que cela signifie physiquement?
Q51. On dit que la cavité Fabry-Pérot est accordée lorsque nkL_1^0 = p_1 π avec p_1 ∈ ℤ. Montrer que pour une cavité accordée
R_1 ≈ − (1 − r_1^′ − 2jnkδL_1)/(1 − r_1^′ + 2jnkr_1^′ δL_1)
avec δL_1≪λ. On rappelle qu'on a défini précédemment L_1 = L_1^0 + δL_1 avec δL_1 la variation de longueur due au passage d'une onde gravitationnelle.
Q52. Calculer φ_1^′ = Arg[R_1] et montrer que la différence de phase au niveau du détecteur Δφ^′ = φ_1^′ − φ_2^′ + φ_0 vaut
Δφ^′ = − (1 + r_1^′)/(1 − r_1^′)2nkδx + φ_0
avec φ_2^′ le résultat obtenu pour φ_1^′ mais transposé à la cavité 2 de longueur L_2 (avec r_1^′ = r_2^′ ).
Q53. Pour l'interféromètre Virgo, r_1^′ = 0.98. Donner un ordre de grandeur de Δφ^′ − φ_0. L'interféromètre de Michelson muni de deux cavités Fabry-Pérot se comporte comme un interféromètre simple mais avec une longueur de bras bien supérieure. Évaluer la longueur effective de ces bras.

Suspension des miroirs

Le dispositif est appelé à mesurer de très faibles variations de longueur entre les deux bras. Toute source de bruit faisant vibrer les miroirs peut donc compromettre la détection du signal astrophysique. Le bruit sismique est une source de bruit dominante aux fréquences inférieures à 10 Hz qu'il faut combattre. Pour cela, les ingénieurs de Virgo ont isolé les miroirs des mouvements sismiques du sol en les suspendant à divers pendules.
Nous allons commencer par étudier une isolation sismique simple à un pendule. Le miroir de masse M_m est suspendu à un câble de longueur L_p de masse négligeable et fixé au bâti à l'abscisse x_0(t). Le bâti étant soumis au bruit sismique, cette position est une fonction du temps dans le référentiel terrestre supposé galiléen. On note x_1(t) la position du miroir. Dans l'approximation des petits mouvements, on néglige les déplacements verticaux.
Q54. Le miroir est soumis à son propre poids et à une force d'amortissement
f⃗ = − (M_m)/τ(dx_1(t))/(dt)u⃗_x

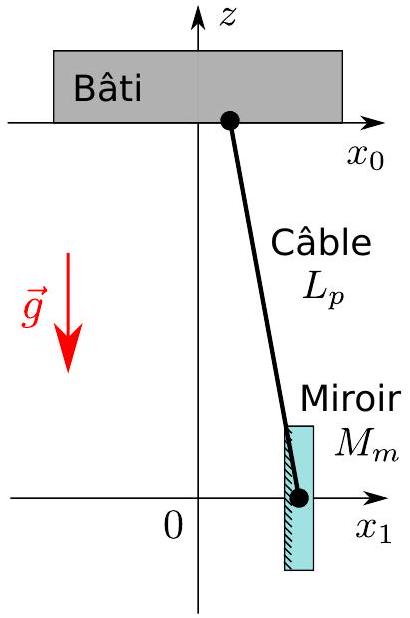

Figure 10 - Système simple d'isolation sismique d'un miroir.
avec τ un temps caractéristique. Établir l'équation permettant de déterminer x_1(t) connaissant x_0(t) dans la limite des petits déplacements. On introduira la pulsation propre d'oscillation du système ω_0 et T la tension du fil que l'on exprimera.
Q55. On introduit les fonctions complexes x_–_i(ω) associées aux abscisses x_i(t) et définies par
x_i(t) = Re[x_–_i(ω)e^(jωt)]
avec i = 0, 1 et Re[…] désignant la partie réelle d'un nombre complexe. Trouver la relation liant x_–_0(ω) et x_–_1(ω) et établir la fonction de transfert H_–(ω) = x_–_1(ω)/x_–_0(ω).
Q56. Le diagramme de Bode correspondant à la fonction de transfert H_–(ω) est représenté figure 11 pour L_p = 1 m et τ = 100 s. Conclure quant à la nature de ce système de filtrage. Par quel type de filtre peut-on caractériser le système si on se restreint aux fréquences supérieures à 1 Hz ?
Q57. Pour L_p = 1 m, calculer f_0 = ω_0/2π. Avec τ ≈ 100 s et |x_–_0(10 Hz)| ≈ 10^(− 9) m, calculer numériquement |x_–_1(10 Hz)| et montrer que l'atténuation sismique atteinte par ce système est insuffisante pour détecter des ondes gravitationnelles.
Pour améliorer l'atténuation du bruit sismique, les miroirs sont en fait suspendus à N = 7 pendules successifs identiques de longueur L_p, de masse M_p et temps d'amortissement τ. Bien entendu, au dernier pendule est suspendu le miroir de masse M_m. On notera x_N l'abscisse du pendule N tel que sur la figure 12 et x~_N(ω) sa transformée de Fourier. La force d'amortissement s'exerçant sur le pendule i < N s'écrit
f⃗_i = − (M_p)/τ(dx_i(t))/(dt)u⃗_x
et on garde l'approximation des petits mouvements pour tous les pendules.

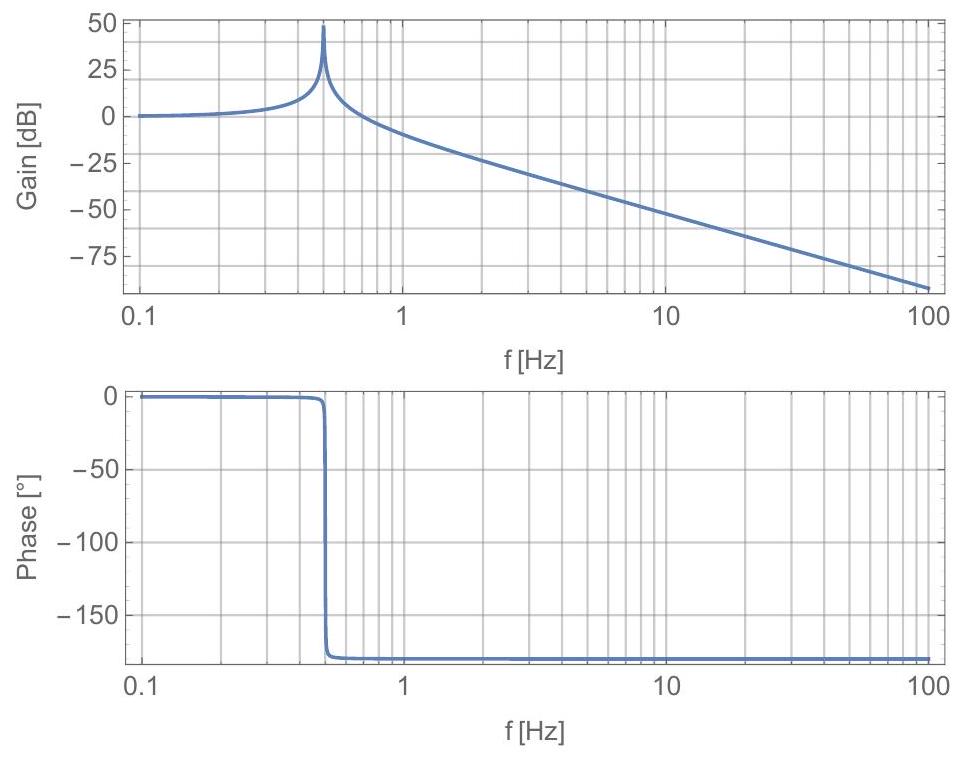

Figure 11 - Diagramme de Bode de la fonction de transfert H_–(ω) pour L_p = 1 m et τ = 100 s.

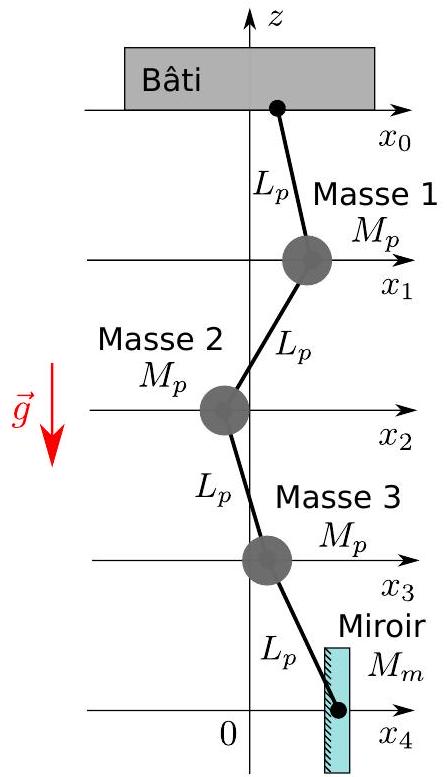

Figure 12 - Système de suspension complet d'un miroir de Virgo avec N = 4 pendules.
Q58. En s'inspirant du résultat de la question Q54, établir l'équation différentielle donnant la position du miroir x_N(t) en fonction de la position du pendule précédent x_(N − 1)(t). Montrer que la tension exercée par le fil i sur la masse i s'écrit T_i = [M_m + (N − i)M_p]g pour i < N puis donner l'équation différentielle sur la position du pendule i < N en fonction de celles des pendules i − 1 et i + 1.
Q59. Montrer que les équations différentielles établies question Q58 s'écrivent sous la forme
(1 + A_0)x_–_N = x_–_(N − 1) = A_N x_–_N et A_i x_–_i = ((M_m)/(M_p) + N − i)x_–_(i − 1) + ((M_m)/(M_p) + N − i − 1)x_–_(i + 1)
avec
A_0 = (− ω^2 + (jω)/τ)/(ω_0^2), A_N = 1 + A_0 et A_i = A_0 + 2((M_m)/(M_p) + N − i) − 1 pour 0 < i < N
Q60. On travaille maintenant dans le régime ω≫ω_0. Pour Virgo, on a M_p = M_m/4. Montrer que dans ce régime les A_i sont réels et ∀i, A_i|≫1. On note H_–_i la fonction de transfert H_–_i(ω) = x_–_i(ω)/x_–_(i − 1)(ω). À l'aide d'un raisonnement par récurrence allant de i = N − 1 vers i = 0, montrer que
H_–_i(ω) ≈ 1/(A_0)((M_m)/(M_p) + N − i)
Q61. On pose H_–_(tot)(ω) = x_–_N(ω)/x_–_0(ω) la fonction de transfert totale. Montrer que
H_–_(tot)(ω) = 1/(A_0^N)∏_(i = 0)^(N − 1)((M_m)/(M_p) + i)
et calculer numériquement l'atténuation résultante |H_–_(tot)| à f = 10 Hz pour M_m/M_p = 4 et N = 7. Calculer |x_–_N| et commenter au regard des performances attendues pour le détecteur interférométrique.

Nécessité de l'ultra-vide

Jusqu'à présent nous avons étudié la propagation de la lumière dans l'interféromètre dans un milieu d'indice n de nature non précisée. Dans cette partie nous allons voir que la détection des ondes gravitationnelles est fortement compromise par d'éventuelles fluctuations d'indice de ce milieu et comment passer outre.
Q62. Le milieu de propagation le moins coûteux que l'on puisse envisager est simplement l'air. Quel est son indice optique et citer quelques causes pouvant engendrer des perturbations localisées de cet indice le long des bras de l'interféromètre.
Q63. Considérons une perturbation de l'indice optique n + δn. Linéariser à l'ordre un l'équation 26 en considérant deux perturbations δx≪L_2^0, L_1^0 et δn≪1, et montrer que
δI ≈ − I_0 sinφ_0[kxδn + nkδx].
On rappelle les notations utilisées précédemment : x = L_1 − L_2, δx = δL_1 − δL_2 et nk(L_1^0 − L_2^0) = φ_0/2.
Q64. Donner une condition sur δn pour que les variations d'intensité dues à l'indice optique soient négligeables devant le signal recherché. Donner l'ordre de grandeur des variations d'indice optique maximum permises.
Q65. Au premier ordre, l'écart de l'indice optique par rapport à l'indice du vide est proportionnel à la densité : n = 1 + αρ avec α une constante et ρ la densité du gaz. Pour l'air ambiant αρ_0 ≈ 10^(− 4) dans les conditions normales de température et de pression (dans la suite les quantités physiques sont exprimées avec un indice 0 dans ces conditions). En supposant le gaz parfait soumis à la pression ambiante P_0, traduisez la condition sur δn en condition sur les variations δT_0 de la température ambiante T_0 du gaz. Commenter et conclure sur les chances de détecter le passage d'une onde gravitationnelle.
Q66. Expliquer qualitativement en quoi faire circuler les faisceaux lasers dans des tubes à ultra-vide permet de rendre négligeable le bruit lié aux fluctuations d'indice de l'air.
Q67. Reprenons le calcul précédent en supposant le gaz soumis à une pression P≪P_0 dite d'ultra-vide. Exprimer l'indice n de l'air en fonction de P, P_0, T, T_0 et n_0 l'indice de l'air dans les conditions ambiantes.
Q68. À partir du résultat précédent, relier la perturbation δn d'indice optique à une perturbation δT de température dans les conditions de l'ultra-vide autour de T = T_0. Donner une condition sur P pour obtenir des fluctuations de signal dues aux fluctuations d'indice négligeables devant le signal. Calculer un ordre de grandeur de P en supposant un contrôle en température δT ≈ 1mK. Dans les tubes à vide de Virgo, la pression est de 10^(− 7) Pa. Commenter.

Bruit de grenaille et caractérisation du laser

On s'intéresse maintenant aux sources de bruits liées à la puissance optique totale reçue par le détecteur I_0. Outre les variations d'intensité dues aux alimentations électriques, il existe un "bruit de grenaille" lié au comportement corpusculaire de la lumière. Ce bruit suit la statistique de Poisson : il en résulte que lorsque le détecteur mesure une intensité moyenne I, il existe des fluctuations d'intensité δI telles que δI ∝ √I. Le rapport entre l'amplitude du signal et l'amplitude du bruit est dans ce cas proportionnel à √I et augmente avec la puissance du laser.
Q69. Considérons une perturbation de l'intensité optique totale I_0 + δI_0. Linéariser à l'ordre un l'équation 26 en considérant deux perturbations δI_0≪I_0 et δx≪L_1, L_2.
Q70. Donner une condition sur δI_0 en fonction de n, k, δx, φ_0 et I_0 pour que le bruit dû aux fluctuations d'intensité soit négligeable devant le signal gravitationnel. Autour de quelle déphasage φ_0 a-t-on intérêt de se placer pour détecter un signal?
Q71. On peut relier le bruit de grenaille du laser à une fluctuation δN du nombre de photons détectés tel que δN = √N où N est le nombre de photons reçus par le détecteur. On rappelle que le détecteur intègre l'intensité lumineuse pendant un intervalle de temps moyen τ. Exprimer la puissance lumineuse moyenne P_0 ∝ I_0 du laser en fonction de N, τ, h et ν la fréquence du laser. Calculer le rapport δP_0/P_0 en fonction de τ, ν, h et P_0, où la fluctuation de puissance δP_0 est due à une fluctuation δN de type Poissonien du nombre de photons.
Q72. Relier la réponse précédente à la condition établie question Q70. Quelle doit être la puissance du laser ^– pour espérer détecter le passage d'une onde gravitationnelle? On prendra φ_0 = π/2 ou φ_0 = π, et τ = 1 ms et on admettra que pour le dispositif Virgo on a δx ≈ 100h_+L_0. Le laser construit pour Virgo, de longueur d'onde 1064 nm , possède une puissance de 20 W , amplifiée à 700 W par une troisième cavité résonante. Commenter.

IV. La découverte des ondes gravitationnelles

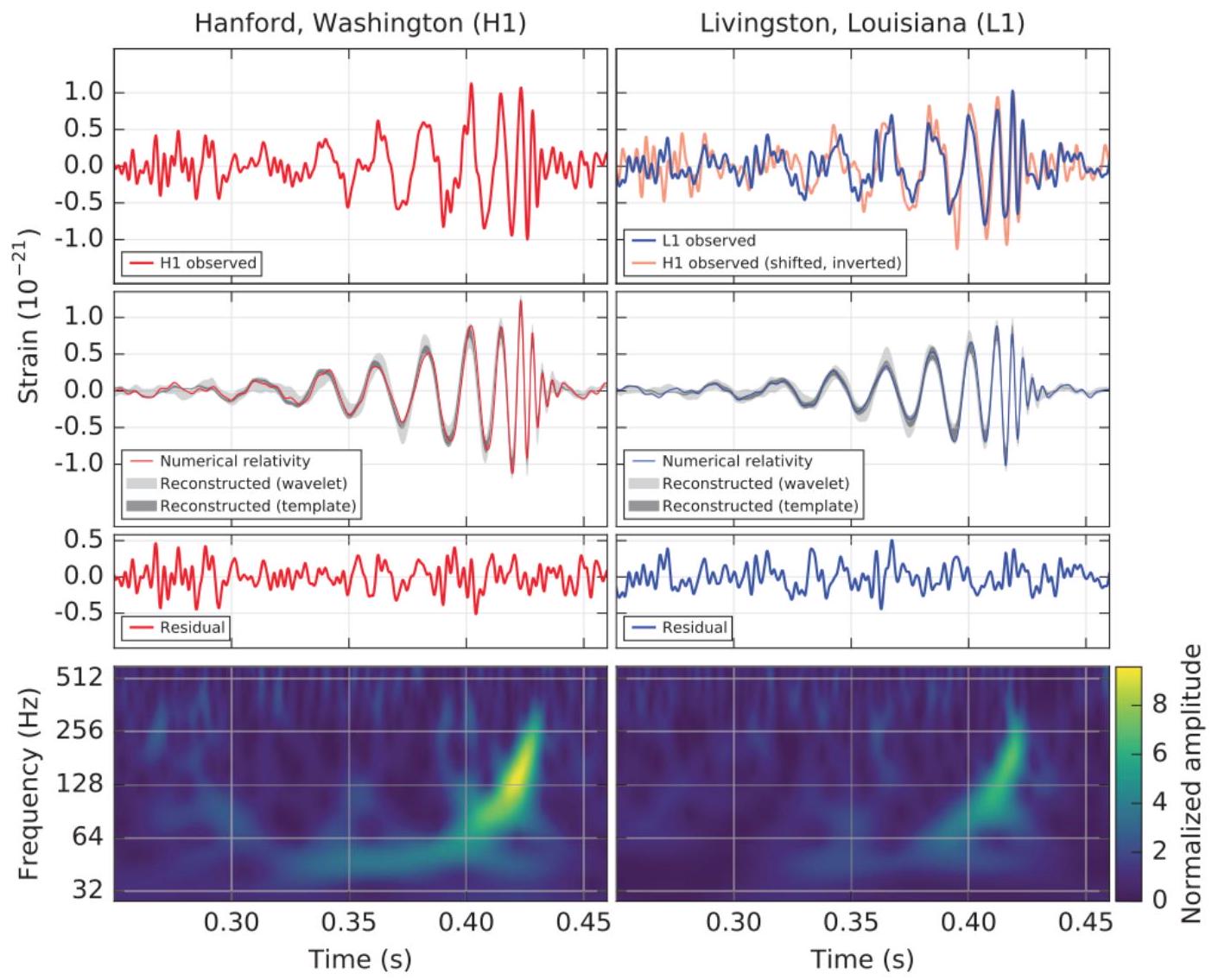

Figure 13 - Figure récapitulative extraite de l'article scientifique annonçant la découverte des ondes gravitationnelles par la collaboration américaine LIGO. "Strain" correspond à la forme de l'onde gravitationnelle h(t). Les deux colonnes correspondent aux signaux et interprétations enregistrés dans les deux détecteurs. La première ligne donne le signal enregistré mais filtré des bruits basse et haute fréquence en fonction du temps. La seconde ligne propose une prédiction théorique d'un signal produit par la collision de deux trous noirs d'environ 30 masses solaires. La troisième ligne donne la différence entre le signal enregistré et la prédiction. Enfin la dernière ligne donne une évolution de la fréquence du signal en fonction du temps.
Le premier signal direct venant du passage d'une onde gravitationnelle produite lors de la collision de deux trous noirs a été enregistré le 14 septembre 2015 par deux détecteurs interférométriques américains appartenant à la collaboration LIGO. Ces deux détecteurs sont équivalents à Virgo et sont installés à Hanford (État de Washington) et Livingston (État du Louisiana). Une distance de 3000 km les sépare. L'annonce de la découverte a fait l'objet d'un article scientifique dont la figure 13 est un extrait.
Q73. Pourquoi utiliser deux détecteurs?
Q74. Commenter les ordres de grandeur d'amplitude et de fréquence de la forme d'onde enregistrée et simulée h(t) à la lumière des calculs précédents.
Q75. À la lumière des différents graphiques de la figure 13, proposer deux méthodes pour détecter le passage d'une onde gravitationnelle dans le signal enregistré et filtré.

Bibliographie

  • Observation of Gravitational Waves from a Binary Black Hole Merger, LIGO collaboration, Physical Review Letters, 2016, 116, 6.
  • Relativité Générale et Ondes gravitationnelles, École d'été de physique des particules de Gif-surYvette, 1993.
  • The detection of gravitational waves, D.G. Blair, Cambridge University Press, 1991.

Questions fréquentes

4 questions
Sur quels chapitres porte le sujet de physique U de l'ENS PSI 2017 sur les ondes gravitationnelles ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet de physique U de l'ENS PSI 2017 sur les ondes gravitationnelles ?

Il porte sur la mécanique du problème à deux corps et la gravitation, l'oscillateur harmonique forcé et la détection synchrone, l'électrostatique du condensateur, ainsi que les interférences lumineuses et les cavités Fabry-Pérot.

Quelles parties de ce sujet sur les ondes gravitationnelles sont indépendantes ?

Les quatre parties (source des ondes, détecteur à barre résonante, détecteur interférométrique, conclusion) sont largement indépendantes, bien que toutes réutilisent les valeurs numériques calculées dans la première partie.

Quels résultats de cours faut-il connaître pour traiter ce sujet sur les ondes gravitationnelles ?

Il faut maîtriser le problème à deux corps en gravitation, la résolution d'un oscillateur harmonique amorti en régime forcé, l'électrostatique d'un condensateur plan, et les interférences lumineuses à deux ondes dans un interféromètre de Michelson.

Ce sujet ENS PSI 2017 sur les ondes gravitationnelles est-il faisable en première année ?

Non, il mobilise des notions avancées de deuxième année comme le problème à deux corps en référentiel barycentrique, l'oscillateur forcé avec fonction de transfert, la détection synchrone et les cavités Fabry-Pérot.

Pas de description pour le moment
